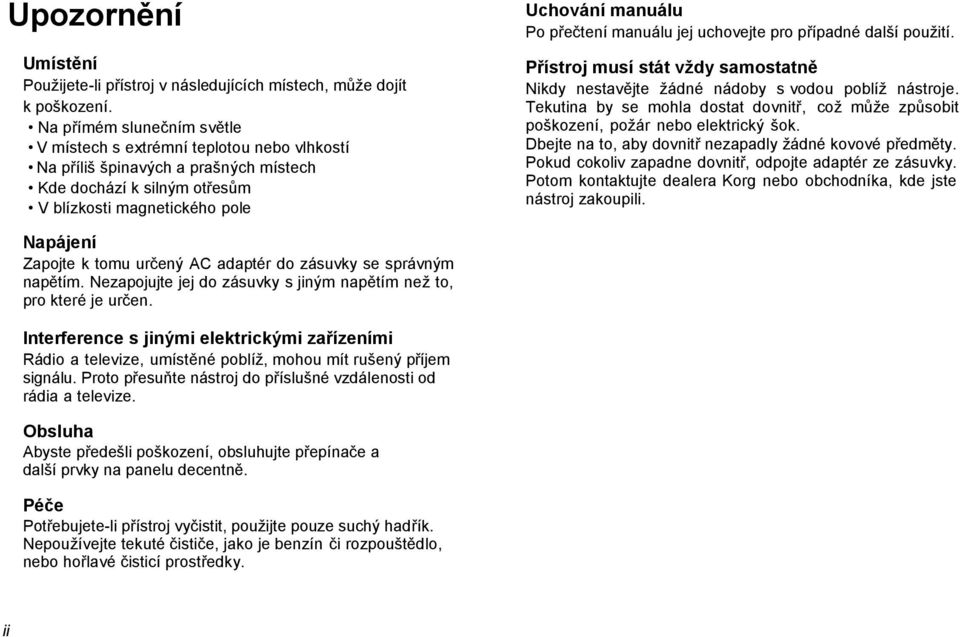

2 Upozornění Umístění Použijete-li přístroj v následujících místech, může dojít k poškození. Na přímém slunečním světle V místech s extrémní teplotou nebo vlhkostí Na příliš špinavých a prašných místech Kde dochází k silným otřesům V blízkosti magnetického pole Uchování manuálu Po přečtení manuálu jej uchovejte pro případné další použití. Přístroj musí stát vždy samostatně Nikdy nestavějte žádné nádoby s vodou poblíž nástroje. Tekutina by se mohla dostat dovnitř, což může způsobit poškození, požár nebo elektrický šok. Dbejte na to, aby dovnitř nezapadly žádné kovové předměty. Pokud cokoliv zapadne dovnitř, odpojte adaptér ze zásuvky. Potom kontaktujte dealera Korg nebo obchodníka, kde jste nástroj zakoupili. Napájení Zapojte k tomu určený AC adaptér do zásuvky se správným napětím. Nezapojujte jej do zásuvky s jiným napětím než to, pro které je určen. Interference s jinými elektrickými zařízeními Rádio a televize, umístěné poblíž, mohou mít rušený příjem signálu. Proto přesuňte nástroj do příslušné vzdálenosti od rádia a televize. Obsluha Abyste předešli poškození, obsluhujte přepínače a další prvky na panelu decentně. Péče Potřebujete-li přístroj vyčistit, použijte pouze suchý hadřík. Nepoužívejte tekuté čističe, jako je benzín či rozpouštědlo, nebo hořlavé čisticí prostředky. ii

3 Poznámka o odpadech (pro EU) Pokud je tento symbol na obalu produktu, v manuálu, na baterii, nebo obalu baterie, značí to, že když chcete zlikvidovat produkt, manuál, balení nebo baterii, musíte to provést předepsaným způsobem. Nepatří proto do běžného domácího odpadu. Likvidací předepsaným způsobem chráníte lidské zdraví a zabráníte špatnému vlivu na životní prostředí. Jelikož správná metoda likvidace závisí na příslušných zákonech dané země a lokality, kontaktujte reprezentaci místní administrativy kvůli podrobnostem. Jestliže navíc baterie obsahuje těžké kovy v nadměrném množství, je zobrazen také chemický symbol pod zkříženým symbolem pro baterie či jejich balení. Důležité poznámky pro zákazníky Tento produkt byl vyroben podle předpisu přísných specifikací a požadavků na napětí, aplikovaných v zemi, pro kterou je zamýšlen a bude využíván. Pokud jste jej zakoupili přes internet, zásilkovou službou a/nebo telefonním prodejem, musíte ověřit, zda je produkt zamýšlen pro použití ve vaší zemi, kde sídlíte. VAROVÁNÍ: Použití produktu ve vaší zemi, jiné než pro kterou je připraven, může být nebezpečné a může znamenat ztrátu Záruky výrobce nebo distributora. Proto si ponechejte účtenku, jako důkaz zakoupení produktu, jinak můžete přijít o Záruku výrobce nebo distributora. Proto si ponechejte účtenku, jako důkaz zakoupení produktu, jinak můžete přijít o Záruku výrobce nebo distributora. * Veškeré produkty a jména společností jsou obchodními známkami nebo registrovanými obchodními známkami příslušných majitelů. iii

4 Obsah Úvod... 1 Hlavní vlastnosti... 1 Průvodce panely (čelní a zadní panel)... 2 Čelní panel... 2 Zadní panel... 8 Provedení zapojení... 9 Zkoušíme ToneLab EX Režimy pro hraní Vytváření vlastních zvuků Vytvoření zvuku Nastavení redukce šumu Použití ekvalizéru Uložení programu Modely zesilovačů, kabinetů a typy efektů Modely zesilovačů Modely kabinetů Samostatné pedály Pedál Pedál Modulace Typy delay Typy reverbu Ladička Procedura ladění Přepínání režimů ladění Kalibrace ladičky Použití expression pedálu k ovládání Nastavení expression pedálu Přiřazení funkce expression pedálu (Quick Assign) Minimální a maximální hodnoty expression pedálu Nastavení citlivosti expression pedálu Zapojení do počítače (USB zapojení) Použití SW knihovny Vysílání audio dat Obnovení nastavení z výroby Problémy a potíže Seznam songů předvolených programů Specifikace iv

5 Úvod Děkujeme za zakoupení VOX Modelingového efektového procesoru ToneLab EX. Abyste plně využili všech výhod nového zařízení, pečlivě si přečtěte manuál a používejte produkt podle instrukcí. Ponechejte si manuál po ruce i pro další použití. Hlavní vlastnosti ToneLab EX je vybaven výkonným zesilovačem, který využívá miniaturní triodu 12AX7 (ECC83) s lampou, která se běžně používá z předzesilovačů, jež generují zvuk reálného lampového zesilovače a zahrnuje pocit a zvuk originálního zesilovače (Valvetronix technologie). Třicet tři modelů zesilovačů, využívajících sofistikovanou technologii modelingu, je vestavěno. Je zde také 11 modelů speaker kabinetů, takže snadno získáte zvuk legendárního vintage zesilovače, nebo špičkového a drahého, lampového zesilovače. Čtyřicet pět vysoce kvalitních efektů máte na výběr, takže můžete využít současně až devět typů efektů, včetně redukce šumu a pedálové ovládání hlasitosti. Máte na výběr ze sta předvolených zvuků (čtyři programy v každé z 25 bank), které využívají zesilovače a efekty, společně se 100 editovatelných programů (čtyři programy v každé z 25 uživatelských bank), což vám dohromady nabízí 200 programů, mezi kterými můžete přepínat pomocí nožního snímače, během vašeho hraní. Můžete přiřadit kterýkoliv z jedenácti samostatných pedálů a upravit různé parametry pomocí ovládacích knobů v příslušné části zesilovače. Tímto způsobem můžete díky ToneLab EX vytvořit komplexní, profesionální zvuky s rozličnými efekty. Expression pedál umožňuje ovládat wah, hlasitost nebo další parametry nohou což se mimořádně hodí pro živé hraní. Funkce Quick Assign usnadňuje přiřazení parametrů a dalších funkcí expression pedálu. Přepínač Amp/Line zajišťuje správně optimalizovaný zvuk, ať hrajete přes kytarový zesilovač nebo linkový systém, jako audio výstupní zařízení. Nastavením tohoto přepínače na Line aktivujete Total Equalizer (celkový ekvalizér), který upravuje tón konečného výstupního zvuku. Vestavěná autochromatická ladička je vybavena přepínáním režimu Normal a Strobe (synchronizace) pro jednodušší ladění. Pokud použijete běžně dostupný USB kabel k připojení ToneLab EX do počítače, můžete využít knihovnu ToneLab EX v počítači a spravovat uživatelské programy, nebo využít ToneLab EX jako USB audio převodník. 1

6 Průvodce panely (čelní a zadní panel) Povíme si stručně o přepínačích, knobech a konektorech na čelním panelu ToneLab EX. Čelní panel 1. Sekce zesilovače Zde upravíte nastavení modelu zesilovače a samostatného pedálu. Detaily o každém efektu najdete v Modely zesilovačů (str. 15) a Samostatné pedály (str. 22). POZN.: Není možné použít model zesilovače a samostatný pedál najednou. Pokud jedno z toho zapnete, druhé se vypne. a. AMPS bank select přepínač a LEDka Tímto přepínačem volíte banku nebo za/vypnete model. Pokaždé, když stisknete tento přepínač, banka se bude měnit mezi STANDARD, SPECIAL, CUSTOM, STANDARD... Barva LEDky indikuje zvolenou banku. STANDARD: zelená SPECIAL: oranžová CUSTOM: červená LEDka svítí, pokud je model zesilovače aktivní. Podržíte-li přepínač na 1s, můžete za/vypínat modely zesilovačů. 2

7 b. STAND ALONE PEDALS přepínač a LEDka Slouží k za/vypínání samostatného pedálu. LEDka svítí, pokud je samostatný pedál aktivní. c. CABINET ON/OFF přepínač a LEDka Za/vypnutí modelu kabinetu. LEDka svítí, pokud je model kabinetu aktivní. Vstoupíte-li do režimu nastavení parametru OPTION, můžete určit parametry modelu kabinetu. Režim nastavení parametrů OPTION Do režimu OPTION nastavení parametrů vstoupíte podržením přepínače CABINET ON/OFF na 1s. Jakmile jste v režimu OPTION, LEDka začne blikat. V tomto režimu můžete upravit následující nastavení. Ovládání GAIN; model kabinetu (CABINET SELECT) Knob TREBLE: presence (PRESENCE) Knob MIDDLE: potlačení šumu (NR) Knob BASS: Total Equalizer High ekvalizér výšek (EQ HI) Knob REVERB: Total Equalizer Low ekvalizér basů (EQ LO) Knob VOLUME: Úpravy (TRIM) Pokud se chcete vrátit k předchozí operaci, stiskněte přepínač CABINET ON/OFF nebo EXIT/TUNE. POZN.: Total Equalizer (celkový ekvalizér) je možné aktivovat, pouze pokud je přepínač AMP/LINE nastaven na LINE. POZN.: Presence je efektivní, pouze když je aktivován model zesilovače nebo samostatný pedál. d. AMPS/STAND ALONE PEDALS selektor Tento selektor slouží k volbě modelu zesilovače nebo samostatného pedálu. Zvolený typ určuje odezvu obvodu gainu a ovládacích knobů, i pořadí, v jakém jsou v daném obvodu. Pokud je model zesilovače nebo samostatný pedál deaktivován, otočením tohoto selektoru model zesilovače nebo pedál aktivujete. e. GAIN knob Určuje gain zvoleného modelu zesilovače nebo samostatného pedálu. V režimu OPTION nastavení parametrů, tento knob volí model kabinetu. Je-li model kabinetu vypnutý, otočením knobu v režimu OPTION zapne aktuální model kabinetu. f. TREBLE, MIDDLE, BASS knoby Nastavuje nízko-, středo- a vysokofrekvenční rozsahy. Způsob, kterým tyto knoby ovlivňují zvuk, závisí na modelu, který jste zvolili. POZN.: Podle zvoleného modelu zesilovače nemusí téměř znít žádný zvuk, jestliže natočíte všechny tři knoby zcela doleva. V režimu nastavení OPTION parametru upravuje knob TREBLE presence, knob MIDDLE potlačení šumu a knob BASS vám umožní upravit ekvalizér výšek (Total Equalizer High). g. REVERB knob Podle polohy knobu zde volíte typ reverbu (SPRING, ROOM, nebo HALL) a určujete hodnotu poměru reverbu v originálním zvuku. 3

8 Pokud otočíte knobem úplně doleva, reverb se vypne. V režimu nastavení OPTION parametru vám tento knob umožní upravit ekvalizér basů (Total Equalizer Low). Blíže o každém z efektů viz Typy reverbu (str. 29). h. VOLUME knob Nastavujete hlasitost programu. V režimu nastavení OPTION parametru vám tento knob umožňuje zvolit Trim (úpravy). TIP: Můžete nastavit hlasitost programu, i když je model zesilovače vypnutý. 2. Sekce volby banky a. BANK UP/DOWN pedály V režimu volby programu vám tyto pedály umožní zvolit banku programů (str. 10, Zkoušíme ToneLab EX ). Stiskem pedálu BANK UP zvýšíte číslo banky o 1 a stiskem pedálu DOWN je snížíte o 1. Číslo banky bude zobrazeno na displeji Bank/Value. Pokud stisknete najednou pedály UP a DOWN a podržíte je 1 s, objeví se indikátor na displeji a přejdete do režimu Stomp Box. V tomto režimu tyto pedály za/vypínají zesilovač/samostatný pedál a efekt přiřazený pedálu 1 individuálně. (str. 11, Režim Stomp Box ). 3. Sekce volby programu/ladičky/stereo reproduktorů a. Programové pedály 1 4 a LEDka V režimu volby programu vám tyto pedály umožní vybrat program z banky (str. 10, Zkoušíme ToneLab EX ). Pokud jste si vybrali program, LEDka odpovídající danému programu se červeně rozsvítí. (LEDky programů 1 4 jsou umístěny nad programovými pedály 1 4 a ukazují stav ladění.) TIP: Můžete nastavit čas delay pomocí programových pedálů 1 4. V tomto případě bude interval mezi dvěma klepnutími na programový pedál (který odpovídá vybranému programu) přiřazen jako čas delay. TIP: Pokud stisknete a 1 s podržíte programový pedál, který odpovídá aktuálnímu programu, všechny efekty budou obcházeny (bypass) a vy budete moci použít ladičku. Jestliže podržíte programové pedály současně na 2s, můžete ladit s umlčeným zvukem. V režimu Stomp Box tyto pedály za/vypínají efekt pedálu 2, modulaci, delay a reverb každý zvlášť. Když je efekt aktivní, LEDka odpovídajícího programového pedálu 1 4 se červeně rozsvítí (str. 11, Režim Stomp Box ). 4

9 b. LEDka ladičky Tyto LEDky jsou použity k ladění (str. 29, Ladička ). Pokud používáte ladičku, LEDky indikují stav ladění. c. Stereo reproduktory Můžete poslouchat zvuk z vestavěných stereo reproduktorů. Pokud chcete nastavit úroveň hlasitosti, použijte knob SPEAKER LEVEL na zadním panelu (str. 8). POZN.: Reproduktory budou utlumeny, když připojíte kabel do konektoru OUTPUT/PHONES. POZN.: Některé programy (obzvlášť ty, které mají zesílené basy) mohou způsobit zkreslení nebo zabarvení zvuku, který uslyšíte z reproduktorů. V takovém případě upravte úroveň hlasitosti pomocí knobu SPEAKER LEVEL. 4. Sekce pedál 1 Zde můžete provést nastavení efektů pedálu 1. Blíže o každém z efektů viz Pedál 1 (str. 23). a. PEDAL 1 ON/OFF přepínač a LEDka Za/vypíná efekt pedálu 1. LEDka svítí, pokud je efekt pedálu 1 aktivní. b. PEDAL 1 knob Otočením tímto knobem můžete zvolit ty efektu pedálu 1 a upravit parametry každého z efektů. Pokud je efekt pedálu 1 vypnutý, otočením selektoru jej zapnete. 5. Sekce pedál 2 Zde můžete provést nastavení efektů pedálu 2. Blíže o každém z efektů viz Pedál 2 (str. 24). a. PEDAL 2 ON/OFF přepínač a LEDka Toto za/vypne efekt pedálu 2. Pokud bude efekt pedálu 2 zapnutý, LEDka se rozsvítí. b. PEDAL 2 selektor Určuje typ pedálu 2. Pokud je efekt pedálu 2 vypnutý, otočením selektoru jej zapnete. c. EDIT knob Nastavuje parametry každého efektu. 6. Sekce modulace Zde můžete provést nastavení efektu modulace. Blíže o každém z efektů viz Modulace (str. 25). a. MODULATION ON/OFF přepínač a LEDka Za/vypíná efekt modulace. LEDka svítí, pokud je efekt aktivní. 5

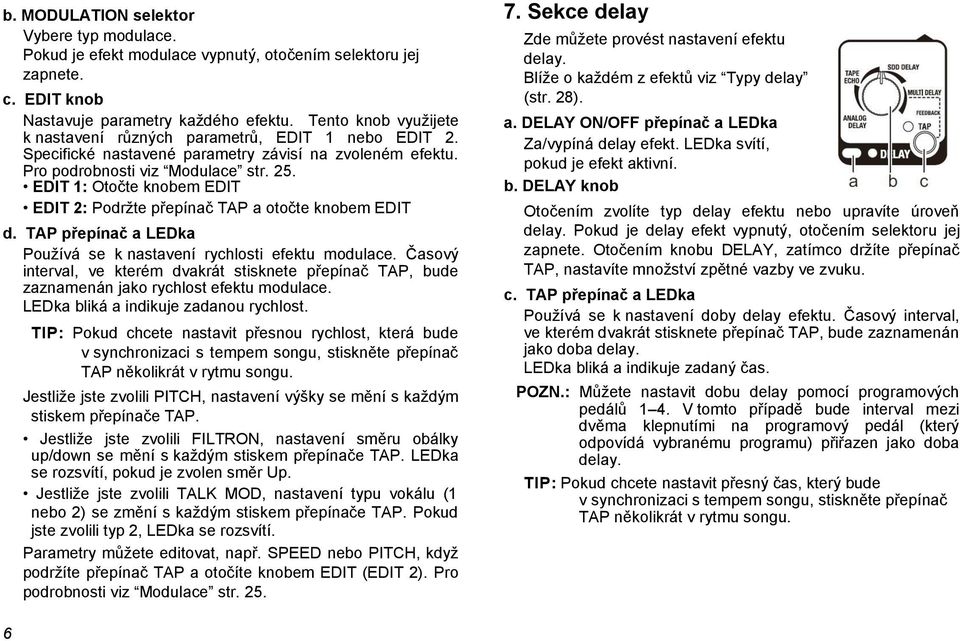

10 b. MODULATION selektor Vybere typ modulace. Pokud je efekt modulace vypnutý, otočením selektoru jej zapnete. c. EDIT knob Nastavuje parametry každého efektu. Tento knob využijete k nastavení různých parametrů, EDIT 1 nebo EDIT 2. Specifické nastavené parametry závisí na zvoleném efektu. Pro podrobnosti viz Modulace str. 25. EDIT 1: Otočte knobem EDIT EDIT 2: Podržte přepínač TAP a otočte knobem EDIT d. TAP přepínač a LEDka Používá se k nastavení rychlosti efektu modulace. Časový interval, ve kterém dvakrát stisknete přepínač TAP, bude zaznamenán jako rychlost efektu modulace. LEDka bliká a indikuje zadanou rychlost. TIP: Pokud chcete nastavit přesnou rychlost, která bude v synchronizaci s tempem songu, stiskněte přepínač TAP několikrát v rytmu songu. Jestliže jste zvolili PITCH, nastavení výšky se mění s každým stiskem přepínače TAP. Jestliže jste zvolili FILTRON, nastavení směru obálky up/down se mění s každým stiskem přepínače TAP. LEDka se rozsvítí, pokud je zvolen směr Up. Jestliže jste zvolili TALK MOD, nastavení typu vokálu (1 nebo 2) se změní s každým stiskem přepínače TAP. Pokud jste zvolili typ 2, LEDka se rozsvítí. Parametry můžete editovat, např. SPEED nebo PITCH, když podržíte přepínač TAP a otočíte knobem EDIT (EDIT 2). Pro podrobnosti viz Modulace str Sekce delay Zde můžete provést nastavení efektu delay. Blíže o každém z efektů viz Typy delay (str. 28). a. DELAY ON/OFF přepínač a LEDka Za/vypíná delay efekt. LEDka svítí, pokud je efekt aktivní. b. DELAY knob Otočením zvolíte typ delay efektu nebo upravíte úroveň delay. Pokud je delay efekt vypnutý, otočením selektoru jej zapnete. Otočením knobu DELAY, zatímco držíte přepínač TAP, nastavíte množství zpětné vazby ve zvuku. c. TAP přepínač a LEDka Používá se k nastavení doby delay efektu. Časový interval, ve kterém dvakrát stisknete přepínač TAP, bude zaznamenán jako doba delay. LEDka bliká a indikuje zadaný čas. POZN.: Můžete nastavit dobu delay pomocí programových pedálů 1 4. V tomto případě bude interval mezi dvěma klepnutími na programový pedál (který odpovídá vybranému programu) přiřazen jako doba delay. TIP: Pokud chcete nastavit přesný čas, který bude v synchronizaci s tempem songu, stiskněte přepínač TAP několikrát v rytmu songu. 6

11 Sekce nastavení/displej a. Displej banky/hodnoty Tento displej obvykle ukazuje číslo banky. V režimu ladičky zobrazuje jméno noty. Při vybírání banky bude číslo banky blikat. Pokud editujete parametr, zobrazuje displej hodnotu editovaného parametru. Jestliže hodnota parametru odpovídá originální hodnotě, objeví se desetinná tečka vpravo dole a LEDka se aktuálně rozsvítí (str. 13, Indikace originální hodnoty parametru ). V režimu Stomp Box se na tomto displeji objeví indikátor " b. EXIT/TUNE přepínač Stiskněte, pokud chcete zrušit operaci (např. ukládání programu). Pokud nebliká LEDka vypínače CABINET, LEDka Quick Assign nebo displej banky/hodnoty, stiskem tohoto spínače aktivujete ladičku (str. 29, Procedura ladění ). Podržíte-li přepínač na cca 2s, aktivuje se funkce Key Lock, která uzamkne operace všech ovládacích prvků na horním panelu. Tuto funkci deaktivujete dalším podržením přepínače na cca 2s. c. WRITE spínač Stiskem uložíte editovaný zvuk (str. 15, Uložení programu ). d. Quick Assign LEDka Svítí, pokud je dostupná funkce Quick Assign a bliká, jestliže jste expression pedálu zadali proměnný rozsah. e. EXPRESSION přepínač Umožňuje zadat maximální a minimální hodnotu parametru, přiřazenou pedálu. Podrobnosti viz Minimální a maximální hodnoty Expression pedálu (str. 32). Jestliže svítí LEDka Quick Assign, podržíte-li přepínač na cca 2s, přiřadíte expression pedálu efektový parametr (str. 31, Přiřazení funkce expression pedálu (Quick Assign) ). 9. Sekce expression pedálu a. EXPRESSION PEDAL LEDka Svítí, pokud je efekt, přiřazený expression pedálu, aktivní. b. Expression pedál Ovládá funkci, která je přiřazena expression pedálu (např. volume nebo wah), popř. ovládá parametr některých jiných efektů. Jestliže pevně stisknete expression pedál zcela dopředu, efekt, přiřazený pedálu se za/vypne. POZN.: Jestliže je expression pedálu přiřazena hlasitost, tak ji tímto způsobem, samozřejmě nesnížíte. 7

12 Zadní panel 5. [STANDBY/ON] přepínač Za/vypnutí přístroje (STANDBY). 6. INPUT konektor Sem zapojte kabel z kytary. 1. SPEAKER LEVEL knob Upravuje výstupní úroveň vestavěných stereo reproduktorů. POZN.: Reproduktory budou utlumeny, když připojíte kabel do konektoru OUTPUT/PHONES. 2. USB konektor (typu B) Pokud použijete běžně dostupný USB kabel k zapojení ToneLab EX do počítače, můžete využít SW knihovnu v počítači a spravovat user programy, nebo ToneLab EX využít jako USB audio převodník. 3. Zavěšení kabelu Obtočte kabel adaptéru kolem tohoto háčku, aby nemohlo dojít k náhodnému odpojení. Pro podrobnosti viz Provedení zapojení (str. 9). 4. DC 12V konektor Sem zapojte přiložený AC adaptér. POZN.: Přiložený AC adaptér je určen pouze pro ToneLab EX. Připojením tohoto adaptéru k jinému zařízení můžete způsobit poškození nebo nefunkčnost, proto to nikdy nedělejte. 7. AUX IN jack Stereo mini-jack, kde připojíte výstup (analogový) audio zařízení. Sem můžete připojit CD nebo MP3 přehrávač a hrát na kytaru, zatímco posloucháte vaše oblíbené songy. Hlasitost nastavíte na připojeném zařízení. 8. OUTPUT/PHONES jack Sem připojíte kytarové kombo, mix, nebo sluchátka. Tento jack umožňuje stereo i mono zapojení. 9. LEVEL knob Určuje výstupní úroveň na jacku OUTPUT/PHONES. 10.AMP/LINE přepínač Správné nastavení tohoto přepínače závisí na tom, co je připojeno do jacku OUTPUT/PHONES. Pro podrobnosti viz Provedení zapojení (str. 9). 11. Lampa Interní vakuová lampa 12AX7 (ECC83) je umístěna zde. POZN.: Vakuovou lampu snadno rozbijete, pokud s přístrojem silně uhodíte. Proto dbejte na to, aby u ToneLab EX nedošlo k silnému nárazu. 8

13 Provedení zapojení Jak provést zapojení a jak používat ToneLab EX. 1.Nastavte přepínač AMP/LINE podle typu zařízení, které chcete připojit do jacku OUTPUT/PHONES. Přepínač AMP/LINE nastavte takto. AMP (VOX, F, M) Jestliže zapojíte kytarové kombo, zvolte VOX, F nebo M. Toto nastavení kompenzuje výstup z modelu zesilovače podle potřeby. Kompenzace nebude provedena, pokud je model zesilovače vypnutý nebo je zvolen samostatný pedál. VOX: Nastavení využijete, jestliže je výstup zapojený do zesilovače, který má výrazné středy, jako je kombo AC30 s otevřeným zadkem, od VOX Corp. F: Toto nastavení je určeno pro zapojení výstupu do typicky čistě znějícího US komba s otevřeným zadkem. M: Toto nastavení slouží pro zapojení do komba s vyšším gainem typu stack, jako je 4x12 kabinet s uzavřeným zadkem. LINE Toto nastavení je pro zapojení do kytarového komba, audio systému, mixu, či rekordéru, popř. do sluchátek, nebo pokud používáte vnitřní reproduktory ToneLab EX. Když zvolíte LINE, můžete použít celkový ekvalizér (Total Equalizer). Upravte výstupní zvuk v režimu nastavení parametru OPTION (str. 14, Použití ekvalizéru ). 9

14 2. Použijte kabel k propojení konektoru OUTPUT/ PHONES na ToneLab EX s vaším kytarovým zesilovačem, mixem nebo jiným zařízením. POZN.: Než připojíte ToneLab EX, snižte úroveň hlasitosti kytarového zesilovače nebo mixu. OUTPUT/PHONES jack je stereo výstup. Použijte stereo kabel (TRS), pokud si chcete užít poslech nebo nahrávání s ToneLab EX ve stereu. Pokud má váš zesilovač nebo mix pouze mono vstupy, můžete si koupit kabel, který má na jednom konci stereo konektor a na druhém dva mono konektory (levý a pravý). Pokud připojíte mono kabel do konektoru OUTPUT/PHONES, uslyšíte zvuk pouze z levého kanálu. 3. Nastavte knoby LEVEL a SPEAKER LEVEL na zadním panelu na 0 otočením úplně doleva (z pohledu zadního panelu). 4. Zapojte konec kabelu přiloženého AC adaptéru do konektoru DC12V na zadním panelu ToneLab EX a druhý konec (adaptér) do zásuvky. Obtočte kabel AC adaptéru kolem háčku, čímž snížíte tlak na konektor kabelu adaptéru a předejdete tak riziku náhodného odpojení. 5. Pomocí standardního kytarového kabelu připojte vaši kytaru do konektoru INPUT na ToneLab EX. 6. Ověřte, že je hlasitost komba nebo mixu stažená a pak nastavte vypínač ON/STANDBY na ON. 7. Zvyšte hlasitost zesilovače nebo mixu na normální úroveň a pomocí knobů LEVEL a SPEAKER LEVEL na zadním panelu nastavte hlasitost na vyhovující úroveň. POZN.: ToneLab EX používá vakuovou lampu, takže může pár sekund trvat, než se lampa zahřeje a ToneLab začne produkovat zvuk. Zkoušíme ToneLab EX ToneLab EX má celkem 200 programů - editovatelné uživatelské programy (banky 1-25 x 4) a předvolené programy (banky x 4). Režimy pro hraní ToneLab EX nabízí dva režimy hraní: Režim volby programu vám umožní zvolit a přehrávat programy; v režimu Stomp Box můžete za/vypínat programy přiřazené zvolenému programu. Přepínání režimů Stiskněte a podržte alespoň 1s najednou pedály BANK UP a BANK DOWN. Opakujte tuto operaci, pokud chcete přepínat mezi režimy Stomp Box a volby programu. Pokud displej banky/hodnoty ukazuje číslo banky, je aktivní režim volby programu. Je-li na displeji je aktivní režim Stomp Box. 10

15 Režim volby programu Tento režim vám umožní zvolit a přehrávat programy. Když je ToneLab EX zapnutý, automaticky se aktivuje tento režim a displej banky/hodnoty bude ukazovat číslo banky. Programy zvolíte pedály BANK UP, BANK DOWN a programovými pedály 1 4. Například, pokud chcete zvolit program 3-1 (Banka 3, Program 1), stisknutím pedálů BANK UP/DOWN zvolíte na displeji banky 3, pak stiskněte programový pedál 1 a rozsvítí se LEDka. Můžete stisknout programové pedály 1-4 a zvolit tak programy ve stejné bance. Pokud chcete zvolit program v jiných bankách, stiskněte pedály BANK UP/DOWN a zvolte banku, pak stiskněte programový pedál 1-4 a tím zvolte program. Každý program obsahuje nastavení, které přiřazuje expression pedálu ovládání wah, hlasitosti, delay, reverb na vstupu a některé další parametry efektů. Pomocí expression pedálu zkuste přiřazený parametr každého programu. Režim Stomp Box Tento režim vám umožní za/vypnout efekty, které jsou přiřazeny aktuálně zvolenému programu. V režimu volby programu stiskněte oba pedály BANK UP i BANK DOWN najednou na 1 sekundu, na displeji banky/hodnoty se objeví a režim Stomp Box bude aktivní. Za/vypínání každého efektu je přiřazeno následujícím pedálům: Efekt STAND ALONE PEDALS/AMPS PEDAL 1 BANK UP Pedál a LEDka BANK DOWN PEDAL 2 Program 1 MODULATION Program 2 DELAY Program 3 REVERB Program 4 Například, pokud svítí LEDka programu 1, je efekt pedálu 2 aktivní. Stisknutím programového pedálu 1 vypnete efekt pedálu 2 a LEDka programu 1 zhasne. Stejně tak, pokud je LEDka AMPS bank select rozsvícená, je aktivní model zesilovače. Stisknutím pedálu BANK UP vypnete model zesilovače a LEDka AMPS bank select zhasne. Ukládání za/vypnutí efektu jako program Za/vypnutí efektu v režimu Stomp Box zůstane nezměněno, když přepnete přístroj do režimu volby programu. Pokud ale zvolíte jiné programy, nebo vypnete ToneLab EX poté, co jste přepnuli režim na volbu programu, editované za/vypnutí efektu bude zrušeno a program se vrátí do původního nastavení. Pokud chcete za/vypnutí efektu uložit v režimu Stomp Box do programu, musíte uložit nastavení stisknutím přepínače WRITE. Blíže viz Uložení programu (str.15). 11

16 Vytváření vlastních zvuků Vytvoření zvuku Jsou dva způsoby, jak vytvořit vlastní zvuk: Můžete začít od programu, který je podobný tomu, který zamýšlíte vytvořit a pak u něj upravit parametry dle potřeby, nebo vytvořit program od začátku. Vysvětlíme si, jak vytvořit program od začátku. 1. Vypněte typy modelů kabinetu a efektů. If the CABINET, PEDAL 1, PEDAL 2, MODULATION, and DELAY LEDs are lit, press corresponding switches to turn them off. Set the REVERB knob to the off position. 2. Stiskem přepínače AMPS bank select zvolte banku a AMPS/STAND ALONE PEDALS selektorem vyberte model zesilovače. Pokaždé, když stisknete tento přepínač, banka se bude měnit mezi STANDARD, SPECIAL, CUSTOM, STANDARD... Blíže o každém modelu, viz Modely zesilovačů (str.15). 3. Knoby GAIN, TREBLE, MIDDLE, BASS a VOLUME nastavíte zvuk a hlasitost. Knob GAIN nastavuje gain. Knoby TREBLE, MIDDLE a BASS nastavují výšky, středy a basy zvuku. Knobem VOLUME nastavíte hlasitost. TIP: Zvuk může být někdy nepříjemně zkreslený, podle nastavení knobů TREBLE, MIDDLE nebo BASS, nebo jiného nastavení. V tom případě nastavte knobem VOLUME příslušně hlasitost. 4. Je-li potřeba, vyberte model kabinetu a dále vysokofrekvenční pásmo zvuku. Chcete-li zapnout model kabinetu Stiskněte přepínač CABINET on/off. LEDka svítí. Chcete-li změnit režim kabinetu Podržením přepínače CABINET on/off asi na 1s vstoupíte do režimu OPTION nastavení parametrů (LEDka přepínače CABINET on/off bliká). Pak upravte knob GAIN. Blíže o modelech kabinetů, viz Modely kabinetů (str.20). 12

17 Nastavení kvality vysokofrekvenčního zvuku (Presence) Podržením přepínače CABINET on/off asi na 1s vstoupíte do režimu OPTION nastavení parametrů a otočte knobem TREBLE. 5. Zvolte a upravte efekty další sekce. Např. pokud chcete přidat TAPE ECHO (ozvěna), otočením selektoru DELAY zvolte TAPE ECHO. Pokud je již selektor na TAPE ECHO, natočte jej na jiný typ delay a pak opět zvolte TAPE ECHO. Přepínačem TAP nebo knobem EDIT nastavte dobu zpoždění, úroveň delay (hodnotu mixu zpožděného zvuku) a zpětné vazby. Chcete-li nastavit dobu delay Stiskněte 2x přepínač TAP (doba se nastaví na interval, v jakém stisknete přepínač). Chcete-li nastavit úroveň delay nebo zpětné vazby Úroveň delay: Otočte knobem EDIT. Zpětná vazba: Podržte přepínač TAP a otočte knobem EDIT. Detaily o typech efektů, viz Modely zesilovačů, kabinetů a typy efektů (str. 15). TIP: Pokud jste zvolili pedálový efekt, bude snadnější provést nastavení, jestliže nejsou aplikovány další efekty. V tom případě nastavte pedálový efekt po zadání modelu komba a modelu kabinetu, ale ještě před nastavením jiných efektů. 6. Jakmile jste spokojeni se zvukem, uložte jej jako program. Blíže viz Uložení programu (str.15). POZN.: Pokud přepnete na jiný program nebo vypnete přístroj před uložením, provedené změny budou ztraceny a nastavení se vrátí do původního stavu. Indikace původní hodnoty parametru Je to způsob, jak ověřit originální hodnotu parametru; např. hodnotu, kterou jste uložili do předvoleného nebo uživatelského programu. Když použijete knob k editaci hodnoty parametru, desetinná tečka dole vlevo u programu na LED displeji banky/hodnoty se rozsvítí, pokud editovaná hodnota odpovídá originální hodnotě. TIP: Tuto původní hodnotu můžete využít k nalezení aktuálního nastavení programu, který se vám líbí. POZN.: Nastavení knobu LEVEL na zadním panelu, knobu SPEAKER LEVEL, ekvalizéru a přepínači AMP/LINE nejsou uloženy a nebudou zobrazeny u indikace originální hodnoty. Stejně tak nebudou zobrazeny originální hodnoty parametru SPEED nebo TIME, když používáte přepínač TAP k nastavení parametru SPEED a TIME. 13

18 Nastavení redukce šumu Efekt Noise reduction snižuje nežádoucí šumy, které mohou znít mezi znějícími tóny. Toto nastavení je zcela nezávislé na jednotlivých programech. TIP: High-gain modely zesilovačů mají tendenci šumět, takže pak doporučujeme použití redukce šumu. 1. Do režimu OPTION nastavení parametrů vstoupíte podržením přepínače CABINET ON/OFF na 1s. LEDka přepínače CABINET on/off bude blikat. 2. Knobem MIDDLE nastavíte citlivost redukce šumu. Otočením knobu směrem doprava zvýšíte hodnotu redukce. Natočením knobu zcela doleva redukci šumu úplně vypnete; nebude mít žádný vliv. POZN.: Podle použité kytary, může příliš vysoká hodnota redukce šumu vést k nepřirozenému ořezání tónů. 3. Ukončíte-li nastavení, stiskněte tlačítko EXIT/ TUNE. Použití ekvalizéru Nastavení přepínače AMP/LINE na LINE vám umožní používat ekvalizér, který upravuje tón finálního zvukového výstupu z ToneLab EX. Můžete nastavit následující parametry v režimu nastavení parametru OPTION (str. 3): Knob BASS: Total Equalizer High ekvalizér výšek (EQ HI) rozmezí množství posílení výšek Knob REVERB: Total Equalizer Low ekvalizér basů (EQ LO) rozmezí množství posílení basů Knob VOLUME: Úpravy (TRIM) úroveň vstupu POZN.: Pokud posílení určitých frekvencí pomocí ekvalizéru zkreslí zvuk, upravte nastavení trim (úpravy) na nižší vstupní úroveň. 14

19 Uložení programu Jakmile dosáhnete žádaného zvuku, uložte jej následujícím postupem (zápisem). POZN.: Pokud přepnete na jiný program nebo vypnete přístroj před uložením, provedené změny budou ztraceny a nastavení se vrátí do původního stavu. 1. Stiskněte tlačítko WRITE. Displej banky/hodnoty a LEDka programového pedálu začne blikat. 2. Stiskněte pedál BANK UP nebo BANK DOWN a zvolte banku (01-25) uživatelského programu, do kterého chcete uložit vaše nastavení. Číslo banky bude blikat na displeji banky/hodnoty. 3. Stiskněte programový pedál 1 4 a zvolte jím požadovaný uživatelský program. POZN.: Vaše nastavení přepíše program, který zde zvolíte. Dávejte tedy pozor, abyste nepřepsali důležitý program, který si chcete zachovat. Není možné ukládat nastavení do předvolených programů (26-50). TIP: Pokud se rozhodnete zrušit proces zapisování a editace, stiskněte přepínač EXIT/TUNE. Vrátíte se tak do předchozího režimu a LEDka přestane blikat. 4. Stiskněte znovu tlačítko WRITE. Nastavení se zapíše do zvoleného uživatelského programu v kroku 2 a LEDka programového pedálu a displej banky/hodnoty začne opět trvale svítit. Modely zesilovačů, kabinetů a typy efektů Tato sekce nabízí podrobnosti o modelech zesilovačů, kabinetů a pedálových efektech 1, 2, efektech modulace, delay a reverb efektech. Následující obrázek udává signálový tok v ToneLab EX. Modely zesilovačů Popíšeme si 33 různých modelů zesilovačů. TIP: Ovládání GAIN každého modelu zesilovače (knobu GAIN na horním panelu) lze přiřadit expression pedálu. Blíže o přiřazení parametru expression pedálu, viz Přiřazení funkce expression pedálu (Quick Assign) (str.31). 15

20 1. CLEAN STANDARD Modeluje čistý kanál vysoce kvalitního komba, které bylo vyráběno jen na speciální objednávku a známé jako Overdrive Special. S krásně zakulaceným zvukem basů, ostrými středy a jemnými výškami je ideální pro single (jednocívkové) snímače. SPECIAL Modeluje čistý kanál japonského komba s 2 x 12" reproduktory z roku Je populární svým čistým, plným zvukem, má vestavěný stereo chorus a využívá se na podiích i studiích celého světa. CUSTOM Toto je nejlepší model, pokud chcete získat křišťálově čistý zvuk pomocí čtyřpásmového e.q. Pokud chcete čistý zvuk, stáhněte GAIN,TREBLE, MIDDLE, BASS a PRESENCE na minimum. Pokud chcete absolutně čistý a nijak neupravený zvuk (podobný tomu z linkového vstupu), vypněte tento model kabinetu úplně. 2. CALI CLEAN STANDARD Zesilovač 6G5-A Pro byl vyráběn v letech a byl pověstný svým nažloutle hnědavým vinylovým krytem a kulatými, hnědými knoby. Toto 40W kombo je známé svým teplým a čistým tónem. 16 SPECIAL Toto v Americe vyrobené, tvídové, 2x12" kombo z r. 1957, je známé svým bohatým a čistým zvukem, který je ideální pro classic-rock, blues a country. Zvýšením hlasitosti dále získáte výkonný a rázný, přebuzený zvuk. CUSTOM Modifikace amerického komba s černými panely. S těmito úpravami, již tak špičkové kombo získá ještě lepší měkkost a další vřelost zvuku. 3. US BLUES STANDARD Model 4x10" komba z r. 1959, původně zamýšleného pro baskytaru. Jeho měkký a nakřáplý, přebuzený zvuk citlivě reaguje na dynamický úhoz a hlasitost kytary. SPECIAL Tento model je 22W Bruno Cowtipper Pro II 22, vděčí za svou existenci speciálnímu příteli VOXu, designéru Tony Brunovi. Reaguje na hru s mimořádnou citlivostí a jeho hedvábný, čistý zvuk se zvýšením hlasitosti stane crunch zvukem, bohatým na harmonické. CUSTOM Tento model odpovídá dřevěné, 30W hlavě, která stojí více než $25,000. Dodává brilantní, křišťálově čistý zvuk a zvýšením gainu získáte přebuzený zvuk, který je hudebně překvapivě příjemný.

21 4. US 2x12 STANDARD Tento model je černé kombo 2x12", které se stalo nepostradatelným pro hráče country a blues. Jeho přímý a čistý zvuk nabízí hluboké, pianové, basové zvuky a přináší klasický Chicago blues zvuk, vhodný konkrétně pro jednocívkové snímače. SPECIAL Tento model je krásná, 30W boutique hlava, obnovená pro její jedinečnou kvalitu a pravdivé, přímé podání. Založeno na koncepci, podobné, jako VOX AC30, je toto kombo známé pro své bohaté harmonické, křišťálový zvuk a skvěle znějící přebuzení. CUSTOM Založeno na crunch zkreslení, tento originální model komba mění ovládání zvuku aktivním obvodem, který je výkonnější než běžná, takže umožňuje vytvořit široký rozsah zvuků. Zvýšením TREBLE získáte zářivé akordy a snížením pak příjemné nastavení pro blues, nebo zvýšením MIDDLE pak rockový, doprovodný zvuk. 5. VOX AC15 STANDARD Tento model je AC15TB, který kombinuje krásnou zvukovou charakteristiku basového zesilovače AC15 s kreativní flexibilitou boost kanálu AC30. SPECIAL Model odpovídá kanálu 2 komba VOX AC15 (1x12", 15W), vyrobeného v r. 1962, které se stalo se velkým hitem díky svému kompaktnímu kabinetu, výkonu a skvělému zvuku pro řadu později populárních, britských kapel. CUSTOM Tento model byl navržen, aby napodoboval silný kanál zesilovače VOX Night Train Amplifier a tento zvuk je moderním spojením lamp předzesilovače 12AX7 a lamp EL84. Klasický britský nakřáplý zvuk. 6. VOX AC30 STANDARD Tento model je AC30 kombo, s top boost obvodem, který byl zahrnut do standardní výbavy počínaje r Dodává měkkou a vylepšenou sólovou barvu, majestátně hluboké zkreslení a bohatý, brilantně čistý zvuk. 17

22 SPECIAL Navržen po našem VOX Hand wired Heritage AC30H2 vám tento model nabízí jiskru, která je typická pro spojení klasického VOX zesilovače a proslaveného Celestion Alnico Blue. CUSTOM Tento model je AC30BM, signovaný Brianem May, který věrně reprodukuje každou nuanci legendárního originálu AC30 z 50. let. Toto nastavení nabízí skřípavý zvuk přebuzeného komba, se zapnutým boosterem výšek. 7. UK ROCK STANDARD Tato 45W hlava byla původně vyráběna od r do 1966 a je založena na tvídovém basovém kombu. Jeho high-gain design stojí na počátku revoluce britského zvuku, která trvá až do dneška. SPECIAL Modeluje v UK vyrobenou, 100W jednokanálovou hlavu s ovládáním hlasitosti, z r Natočením knobu GAIN zcela na maximum získáte hutný, vrčivý, hard-rockový a heavy metalový zvuk, dominující v 80-tých letech. CUSTOM Model výškového kanálu ručně vyrobeného komba v Anglii, v raných 60-tých letech. Zvýšením hlasitosti jeho 50W výstupu naplno získáte crunch zvuk, který už je navždy spojený se zvukem rock n rollu. 8. UK METAL STANDARD Tento model je high-gain kanál moderního 100W komba. Zatímco jednotlivé tóny jsou čistě definované, celkový zvuk je monstrózní, poměrně agresivní a arogantní. SPECIAL Tento model je anglická, 100W hlava, vyrobená v r a vybavená 4-kanálovým designem, s výkonným zvukem. Využili jsme kanál Overdrive 1, který dává nekompromisní basový a transparentní high-gain metalový zvuk. CUSTOM Založený na anglické, 100W hlavě, která byla vyrobena pro slavného kytaristu, známého svým ohromujícím zvukem, řezavým rytmem a zálibou v hedvábných kloboucích. Pokud hledáte bezvýhradný metalový zvuk, tento model se vám perfektně hodí. 9. US HIGAIN STANDARD Model 100W boutique hlavy, vyrobené v severním Hollywoodu. Můžete jej přepínat mezi verzemi lampového režimu třídy AB nebo A; režim třídy AB u ToneLab EX dává bohaté harmonické a mimořádně hudební odezvu. 18

23 SPECIAL Model přebuzeného kanálu 100W hlavy v hadí kůži, vyrobené v r S otevřeným zadkem a komprimovanými vyššími středy, přináší hutný heavy zvuk, který nepřebijete ani tím nejextrémnějším nastavením gainu. CUSTOM Navržen, aby modeloval zvuk POWER METAL výstřední zesilovač! 10. US METAL STANDARD Model moderního high-gain kanálu divokého high-gain komba. Jeho hluboké spodky a zářivé výšky i monstrózní gain jsou ideální pro kytaristy, naladěné co nejníže, nebo pro metalové nadšence, mávající 7-strunnými kytarami. SPECIAL Model v Kalifornii vyrobené hlavy s 3-kanálovým designem a univerzálním přepínáním gainu, díky kterému získáte širokou paletu zvuků. Modelovali jsme sólový kanál, který dává definitivní high-gain zvuk. CUSTOM Tato 2-kanálová, 120W hlava, vyrobená v Mississippi, byla upravena pro legendárního kytarového mága, známého svým hnědým zvukem. Tento model je vybaven high-gain zvukem, který je ideální pro hraní technikou obouručního tappingu. 11. BTQ METAL STANDARD Modeluje přebuzený kanál, 100W vysoce kvalitního komba, které bylo vyráběno jen na speciální objednávku a známé jako Overdrive Special. Úžasný sustain, který získáte zvýšením hodnoty GAIN, je měkký a oduševnělý. SPECIAL Modeluje drtivý high-gain zvuk, v Německu vyrobené 100W, 4-kanálové hlavy. Zvolili jsme Heavy kanál, který dodává překvapivé napětí, když hrajete v metalovém ladění sníženého D. CUSTOM Originální model, založený na posledním, high-gain kombu, vyznačujícím se bohatými a hutnými středy a mimořádně silným sustainem. Jelikož u tohoto modelu je také využitý aktivní obvod, získáte širokou paletu zvukových variací. Má nejlepší tón, když pořádně nakopnete hlasitost. 19

24 Modely kabinetů Simulace akustických charakteristik kytarových kabinetů. 1. TWEED 1x8 Kabinet s otevřeným zadkem, obsahuje 8 /3.2Ω Alnico repro, jaké najdete v jednoduchém kombu s lampou 6V6 na výstupu. 2. TWEED 1x12 Tento kabinet má důležitý vliv na zvuk komba Tweed 1x12. Reproduktor využívá magnet Alnico. 3. TWEED 4x10 Kabinet s otevřeným zadkem, obsahuje čtyři 10 /8Ω repro zapojené paralelně s 2Ω impedancí. 4. BLACK 2x10 Kabinet komba 35W, s otevřeným zadkem, obsahuje dva 10 reproduktory s keramickými magnety. 5. BLACK 2x10 Obsahuje dva 12 reproduktory s keramickými magnety, zapojenými paralelně, se zatížením 4Ω. 7. VOX AC30 Proslavený zvuk VOX vděčí za svou popularitu tomuto kabinetu, který má dva 12 VOX modré Alnico reproduktory, zapojené do série, se zatížením 16Ω. 8. VOX AD120VTX Kabinet VTX s uzavřeným zadkem, obsahující dva upravené Celestion reproduktory s neodymium magnety. 9. UK H30 4x12 Masivní kabinet, obsahující 30W reproduktory z pozdních 60. let, vyrobený stejným výrobcem jako UK T75 4x12, popsaný níže. 10.UK T75 4x12 Modernější 4x12 kabinet, obsahující 75W britské reproduktory. 11.US V30 4x12 Známý jako black beast, kabinet využívá britské Vintage reproduktory a je známý svými hlubokými basy a skvěle definovanými výškami. 6. VOX AC15 Kabinet komba s otevřeným zadkem, obsahující jeden slavný 12 VOX modrý Alnico reproduktor, vyrobený britskou společností Celestion. 20

25 Příklady kombinací zesilovače a kabinetu Modely kabinetů a zesilovačů můžete volně kombinovat a vytvářet tak širokou paletu zvuků, takže neváhejte a vyzkoušejte různé kombinace. Zde je několik typických kombinací. Modely zesilovačů CLEAN CALI CLEAN US BLUES US 2x12 VOX AC15 2 TWEED 1x12 4 BLACK 2x10 5 BLACK 2x12 9 UK H30 4x12 Modely kabinetů Pro model zesilovače CUSTOM doporučujeme vypnout tento model kabinetu. 1 TWEED 1x8 2 TWEED 1x12 4 BLACK 2x10 5 BLACK 2x12 2 TWEED 1x12 3 TWEED 4x10 5 BLACK 2x12 9 UK H30 4x12 4 BLACK 2x10 5 BLACK 2x12 6 VOX AC15 7 VOX AC30 8 VOX AD120VTX Modely zesilovačů VOX AC30 UK ROCK UK METAL US HIGAIN US METAL BTQ METAL Modely kabinetů 6 VOX AC15 7 VOX AC30 8 VOX AD120VTX 9 UK H30 4x12 10 UK T75 4x12 9 UK H30 4x12 10 UK T75 4x12 10 UK T75 4x12 11 US V30 4x12 10 UK T75 4x12 11 US V30 4x12 9 UK H30 4x12 10 UK T75 4x12 11 US V30 4x12 21

26 Samostatné pedály ToneLab EX obsahuje jedenáct modelů nejpopulárnějších efektových pedálů. Můžete nastavit základní parametry pomocí knobů GAIN, TREBLE, MIDDLE a BASS. TIP: Ovládání GAIN každého typu pedálu (knobu GAIN na horním panelu) lze přiřadit expression pedálu. Blíže o přiřazení parametru expression pedálu, viz Přiřazení funkce expression pedálu (Quick Assign) (str. 31). 1. TONE DRIVE Tento efekt modeluje kalifornský pedál, který nabízí čisté zesílení a overdrive v jednom efektu. Číslo napravo značí množství zkreslení a dává vašemu zesilovači zesílení potřebné pro extra sustain. 2. BRIT LEAD Tento efekt modeluje pedál, jehož přezdívka byla The Leader (vůdce). Je to britský overdrive navržený k posílení a nakopnutí každého zesilovače. 3. FAT DIST Pedál pojmenovaný po jednom z nejneoblíbenějších hlodavců, který kdy na Zemi byl! Výsledkem je jemné zkreslení, bohaté na harmonie ošklivé, až je krásné. 4. METAL DIST Velmi vhodné zkreslení pro metal. 5. ROCK PLANET Potřebujete metal? Tak tady ho máte. Tento model je založen na populárním metalovém zkreslení, které používá silné, valící se středy, které vás smetou do hlubin. 6. TUBE DX Tento efekt modeluje relativně nové, high gain zkreslení, navržené britskou společností na výrobu zesilovačů, která používá ECC83 lampy a vysokonapěťový 300 V obvod. 7. BIG FUZZ Tento model je založen na pedálu s přezdívkou Rams head. Ten byl vyráběn v New Yorku mezi roky 1972 a 1977, byl vysoce žádán a známý pro jeho harmonické, zastřené zkreslení s dlouhým sustain. 8. VOX TONE BENDER Tento model je založen na originálním pedálu z 60. let Tone Bender fuzz. VOX TONE BENDER byl agresivní fuzz, který obsahoval dva tranzistory. Tone Bender byl inovativní, protože poskytoval více kontroly nad zkreslením pomocí ovládání úrovně a průraznosti zvuku. 9. OCTA FUZZ Tento efekt modeluje legendární fuzz zařízení ve tvaru UFO, které produkuje standardní fuzz efekty a přidává efektový zvuk o jednu oktávu vyšší, než originál. Pokud chcete to nejlepší, hrajte přes frontální snímač (nejblíže krku). 22

27 10. TECHNO FUZZ Tento moderní fuzz kombinuje agresivní zkreslený kytarový zvuk se syntezátorovým zvukem typickým pro techno. Knob MIDDLE upravuje barvu zvuku. 11. CRUSHER Toto zkreslení nové generace zničí naprosto všechno. Pedál 1 TIP: Parametry, které lze přiřadit expression pedálu jsou označeny symbolem *. Blíže o přiřazení parametru expression pedálu, viz Přiřazení funkce expression pedálu (Quick Assign) (str. 31). 1. COMP Model pedálu kompresoru, populárního svým perkusivním, čistým zvukem. Perfektně se hodí pro pop nebo funky hudbu let 80-tých a 90-tých. Vyrábí také zpěvný, měkký sustain. 2. VOX V847 Tento efekt je modelován na legendární VOX wah pedál, V847. Díky unikátnímu hrdelnímu tónu je tento wah pedál velice oblíbený mezi profesionály. Pokud zvolíte VOX V847, expression pedál automaticky funguje jako wah pedál. Knob Parametr PEDAL 1 MANUAL* Upravuje tón. 3. TONE Tento modeluje ovládání tónu v obvodu, který je podobný tomu v elektrické kytaře. Knob Parametr PEDAL 1 TONE* Upravuje tón. Knob Parametr PEDAL 1 SENS* Nastavuje citlivost. Otočením knobu doprava zvýšíte kompresi a sustain. 4. ENERGIZER Posiluje a zpěvňuje rozsah basů. Knob Parametr PEDAL 1 ENERGIZE* Upravuje hloubku efektu. POZN.: V závislosti na zvolených efektech může posílení basů vyvolat nechtěné zkreslení. V takovém případě snižte nastavení VOLUME v sekci zesilovači. 23

28 Pedál 2 Tak jako samostatné pedály, pedál 2 nabízí jedenáct nejpopulárnějších typů pedálových efektů. Například, můžete přiřadit různé pedály zkreslení k samostatnému pedálu a pedálu 2, čímž vytvoříte komplexnější a propracované zvuky. 1. VOX V845 Tento modeluje wah pedál VOX V845, který vytváří jemnější a více vintage zvuky oproti wah pedálu V847. Pokud zvolíte VOX V845, expression pedál automaticky funguje jako wah pedál. Knob Parametr EDIT MANUAL* Upravuje tón. 2. BRN OCTAVE Modeluje pedál, který přidává zvuku váhu vygenerováním zvuk o oktávu níže a smícháním s originálním zvukem. Knob Parametr EDIT LEVEL* Upravuje míru přidaného zvuku, o oktávu nižšího. 3. ACOUSTIC Ideální, když chcete hrát akustickým zvukem. Simulátor, který převádí zvuk elektrické kytary na zvuk akustické kytary. Doporučujeme využít s jednocívkovým (pasivním) předním snímačem. Knob Parametr EDIT TONE* Upravuje tón. 4. RING MOD Kruhový modulátor je efekt, který používá oscilátor, kterým tvoří sinusovou vlnu, která je následně znásobena signálem z kytary a vytváří tak harmonie nad a pod původními frekvencemi vaší kytary. To tvoří komplexní a nepředvídatelné harmonické zvuky. Knob Parametr EDIT MANUAL* Upravuje sklo. 5. U-VIBE Modeluje slavný phase/vibrato pedál. Tento efekt simuluje Rotary speaker, svým lákavým a emocionálním zvukem. Knob Parametr EDIT SPEED* Upravuje rychlost vibrata. 24

29 6. CLASSIC+ Tento modeluje zkreslení logo skriptu, které se proslavilo tím, jak posílilo tón ve skladbě Crazy Train. Tato zkreslení bud box jsou vyhledávána pro jejich silný gain signálu, které používá LM741CN zesilovače s germaniovými diodami. Můžete najít také jemně praskavě zkreslené, klasické zvuky. Smíchejte reverb s zkreslením, čímž vytvoříte drive a fuzz. Knob Parametr EDIT GAIN* Upravuje gain. 7. TUBE OD Tento model je založen na pedálu overdrive, který má zelený box a je považován za klasiku díky krásně měkkému tónu, který vytváří. Knob Parametr EDIT GAIN* Upravuje gain. 8. BLUE DRIVER Tento modeluje kompaktní drive pedál založený na klasickém overdrive zvuku lampových vintage zesilovačů. Knob Parametr EDIT GAIN* Upravuje gain. 9. GOLD DRIVE Modeluje overdrive, pojmenovaný po tvoru napůl člověk-napůl kůň, podle řecké mytologie. Když stáhnete gain, funguje jako booster, který zachovává originální zvuk kytary. Zvýšením gainu funguje jako overdrive s bohatými středy. Knob Parametr EDIT GAIN* Upravuje gain. 10. ORG DIST Klasický japonský distortion v oranžovém boxu. Knob Parametr EDIT GAIN* Upravuje gain. 11. GERMANIUM FUZZ Retro, bezostyšný a hrubý. Knob Parametr EDIT GAIN* Upravuje gain. Modulace ToneLab EX poskytuje jedenáct typů efektů modulace včetně těch nejstandardnějších. Parametr SPEED efektů typu modulace může být jednodušše upraven dvojitým stisknutím přepínače TAP. TIP: Pokud chcete nastavit přesnou rychlost, která bude v synchronizaci s tempem songu, stiskněte přepínač TAP několikrát v rytmu songu. Knobem EDIT upravíte nejdůležitější parametry (EDIT 1). Kromě toho můžete podržet přepínač TAP a knobem EDIT provést podrobnější nastavení (EDIT 2). 25

30 TIP: Parametry, které lze přiřadit expression pedálu jsou označeny symbolem *. Blíže o přiřazení parametru expression pedálu, viz Přiřazení funkce expression pedálu (Quick Assign) (str. 31). 1. CE CHORUS Tento efekt modeluje japonský analogový vintage chorus v šedém boxu. Knob/přepínač Parametr EDIT DEPTH* Nastavuje hloubku modulace. TAP SPEED* Nastavuje rychlost modulace v rozsahu Hz. TAP+EDIT SPEED* Nastavuje rychlost. 2. MULTI CHORUS Hluboký a prostorový chorus s nezávislým chodem vlevo, uprostřed a vpravo. 26 Knob/přepínač Parametr EDIT DEPTH* Nastavuje hloubku modulace. TAP SPEED* Nastavuje rychlost modulace v rozsahu Hz. TAP+EDIT SPEED* Nastavuje rychlost. 3. FLANGER Modeluje skutečně klasický, analogový flanger, spjatý s vynikajícím kytaristou dneška, mnohými ctěným jako kmotrem obouručního vyklepávání. Knob/přepínač Parametr EDIT RESONANCE * Nastavuje míru rezonance. TAP SPEED* Nastavuje rychlost modulace v rozsahu Hz. TAP+EDIT SPEED* Nastavuje rychlost. 4. ORG PHASE Modeluje populární, analogový phaser v boxu banánové barvy. Knob/přepínač Parametr EDIT RESONANCE * Nastavuje míru rezonance. TAP SPEED* Nastavuje rychlost modulace v rozsahu Hz. TAP+EDIT SPEED* Nastavuje rychlost. 5. TWIN TREM Modeluje vyhlášený obvod tremolo, vestavěný do amerického komba. Knob/přepínač Parametr EDIT DEPTH* Mění hloubku tremola. TAP SPEED* Nastavuje rychlost modulace v rozsahu Hz. TAP+EDIT SPEED* Nastavuje rychlost.
