dálkové ovladače 4 kanálové dálkový ovladač 2 kanálový programovací jednotka pro dálkové ovladače a přijímače

Transkript

1 154

2 Příslušenství KOVIAN s.r.o. SUB ORION XR PROGRAMÁTOR RX4X PŘIJÍMAČE STIK ŘÍDÍCÍ JEDNOTKY SECUR FT SECUR CH SECUR C ECLIPSE LUMY dálkové ovladače 4 kanálové dálkový ovladač 2 kanálový programovací jednotka pro dálkové ovladače a přijímače zásuvný přijímač 4 kanálový zásuvný přijímač RXI-23 a univerzální přijímače RXM23X a RXM LED sloupek zahradního osvětlení řídící jednotky 14A, CT102,CT202, CT-2, CT1RD, CT400 a RX2H fotobuňky FT32, FT-22, FT42 a FT42B sloupky pro fotobuňky CH-51 a CH-101 klíčové spínače SEL-M a SEL-U, klávesnice SEL-D a SEL-R, čtečka karet a ovladačů s transpondérem SEL-T výstražná lampa a doprovodné osvětlení LED24 výstražná lampa LUMY24, LUMY230 a LUMY230E

3 SUB Krásné dálkové ovladače na 433,92MHz na pevný i plovooucí kód. Jsou odolné vůči vodě a prachu. Jednoduché, funkční, ergonomické. Kvalitní materiály a pečlivá povrchová úprava, které je dosaženo díky technologii trojitého vstřikování při lisování, což je patentovaná technologie poslední generace. Vložka z pochromovaného kovu. Různé barevné provedení s vyměnitelnými kryty. OVLADAČE a PŘÍSLUŠENSTVÍ CR SUB-44R 4 kanálový ovladač s plovoucím kódem 433,92MHz, černý 9 SUB-44WR 4 kanálový ovladač s plovoucím kódem 433,92MHz, bílý 9 SUB-44F 4 kanálový ovladač s plovoucím kódem a přijímačem, černý 9 SUB-44WF 4 kanálový ovladač s plovoucím kódem a přijímačem, bílý 9 SUB-WRT 4 kanálový ovladač s plovoucím kódem a transpondérem, bílý 9 SUB-44W 4 kanálový ovladač, pevný kód, voděodolný, bílý 9 SUB-44WN 4 kanálový ovladač, pevný kód, voděodolný, kopírovací funkce, bílý 9 SUB-INS kovová vložka do ovladače SUB pro motory RAY 9 SUBO kryt vysílačky SUB oranžový 9 SUBB kryt vysílačky SUB modrý 9 SUBD kryt vysílačky SUB šedý 9 SUBM kryt vysílačky SUB růžový 9 SUBR kryt vysílačky SUB červený 9 SUBG kryt vysílačky SUB zelený 156

4 ORION 2 kanálový dálkový ovladač 433,92MHz. Plovoucí kód. Plovoucí kód. OVLADAČ CR TXB-42R 2 kanály, plovoucí kód, 433,92MHz XR CODE PROGRAMÁTOR KAPESNÍ PROGRAMÁTOR PRO XR CODE Základní funkce kapesního programátoru naopak PROGRAMÁTOR 9 XRMAN XR MANAGER programátor pro XR s plovoucím kódem 157

5 RX4X-RX4U Zásuvný příjímač, 433,92MHz. Pevný nebo plovoucí kód. Automatické zvolení pevného nebo plovoucího kódu.k dispozici 4 výstupní kanály. Kapacita paměti až 1000 kódů. RX4U: Přijímač s jedinečným sériovým číslem pro programování dálkových ovladačů XR s plovoucím kódem na dálku. PŘÍSLUŠENSTVÍ 9 RX4X přijímač zásuvný 4-kanálový, pevný/plovoucí kód, 1000 kódů 9 RX4U přijímač zásuvný 4-kanálový, pevný/plovoucí kód, unikátní číslo UNIVERZÁLNÍ PRIJÍMACE ˇ ˇ RXM23X, RXM-44R a RXM RXM23X - univerzální 2 kanálový přijímač na pevný nebo plovoucí kód, paměť na 1000 kódů. RXI-23 - zásuvný 2 kanálový přijímač, pevný nebo plovoucí kód, paměť na 400 kódů. RXM univerzální 2 kanálový přijímač, pevný kód, paměť na 400 kódů. TECHNICKÉ ÚDAJE JEDNOTKA RXM23X RXI-23 RXM frekvence MHz 433,92 napětí Vac (Vdc) (12-24) zásuvný 230 výkon ma max. zatížení relé A 1-8 krytí IP provozní teplota C -20 až +55 rozměry mm 85x40x25-130x80x120 UNIVERZÁLNÍ PŘIJÍMAČE 9 RXM23X univerzální 2 kanálový přijímač na pevný/plovoucí kód, 1000 kódů 9 RXI-23 přijímač interní 2-kanálový pro pevný / plovoucí kód, 400 kódů 9 RXM univerzální 2 kanálový přijímač na pevný kód, 400 kódů 158

6 STIK LED zahradní osvětlení. Navrženo pro osvětlení vchodů a přístupových cest k automatizované bráně a dalších pěšinek a cestiček vedoucích k domu. Zapojení STIK je provedeno 2 vodiči zapojenymi do řídicí jednotky, která jim dodává 24Vdc. Osvětlení je nezávislé na provozu automatizační techniky. Osvětlení Stik je nabízené ve dvou provedeních: - UP s paprsky nasměrovanými vzhůru, aby bylo zajištěno co největší možné šíření světla. - DOWN s paprsky nasměrovaným dolů, aby mohlo být nasvícené jedno konkrétní místo. Rozměry STIK 14A ECLIPSE MOTORE STIK STIK 40 COM LED SEN SORTIMENT 9 KSTIKDW pár světel s LED, provedení DOWN, BÍLÁ RAL H= 404 mm 9 KSTIKDB pár světel s LED, provedení DOWN, HNĚDÁ RAL H= 404 mm 9 KSTIKUW pár světel s LED, provedení UP, BÍLÁ RAL H= 404 mm 9 KSTIKUB pár světel s LED, provedení UP, HNĚDÁ RAL H= 404 mm 9 KSTI1 pár bodců pro zapíchnutí do terénu 9 LED DIODA pár světelných těles s LED diodami, bílé studené světlo 159

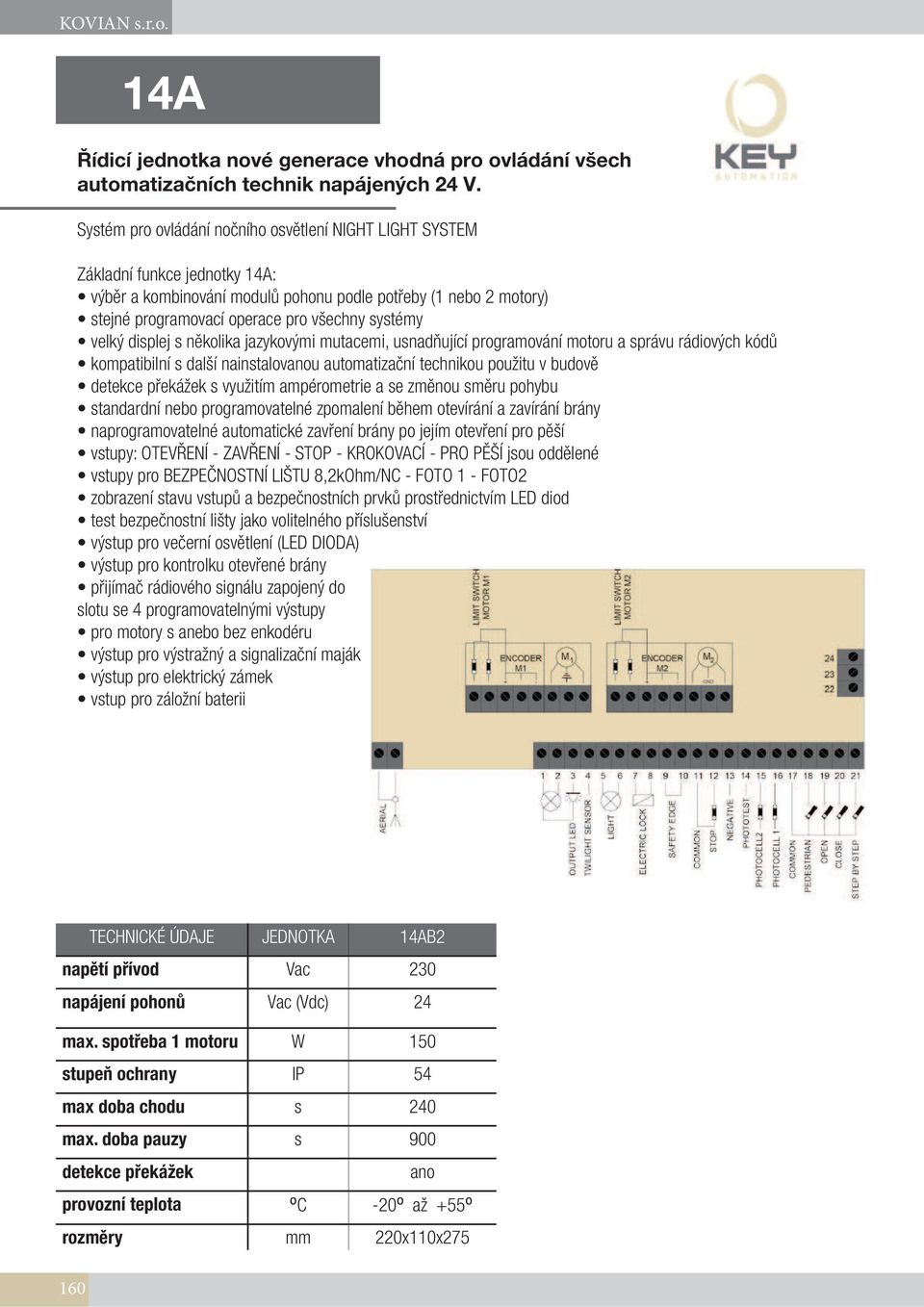

7 14A Řídicí jednotka nové generace vhodná pro ovládání všech automatizačních technik napájených 24 V. Systém pro ovládání nočního osvětlení NIGHT LIGHT SYSTEM Základní funkce jednotky 14A: slotu se 4 programovatelnými výstupy TECHNICKÉ ÚDAJE JEDNOTKA 14AB2 napětí přívod Vac 230 napájení pohonů Vac (Vdc) 24 max. spotřeba 1 motoru W 150 stupeň ochrany IP 54 max doba chodu s 240 max. doba pauzy s 900 detekce překážek ano provozní teplota C -20 až +55 rozměry mm 220x110x

8 MOŽNOSTI KOVIAN s.r.o. 14AB Deska s provozní logikou 14A Modul s displejem 4 kanálový přijímač zapojený do slotu Řídicí jednotka pro 2 motory 24V v boxu Napájecí modul 24V - 10A SORTIMENT 9 14AB řídicí jednotka pro 2 motory 24V v boxu (bez displeje DY přijímače) 9 MA24 základní deska s provozní logikou 9 PO24 napájecí modul 24V/10A 9 BOX250 box s transformátorem 250 VA 9 KBP kit s baterií a nabíječkou (pro 14A) 9 DYL modul s displejem délka kabelu 120 cm 9 KITFIXBATT kit pro připevnění 24 V baterie (pro BOXKEY) 9 RX4X přijímač zásuvný 4-kanálový, pevný/ plovoucí kód, 1000 kódů 161

9 CT102, CT202, CT-2, CT1RD, CT400 Řídící jednotky na 230V a 400V. CT102 a CT202 - obě jednotky mají společnou logiku programování, softwarově nastavitelná změna směru pohybu. Detekce překážek s využitím ampérometrie a se změnou směru pohybu. Standardní nebo programovatelné zpomalení během otevírání a zavírání brány. Naprogramovatelné automatické zavření brány po jejím otevření pro pěší. Vstupy: - nostních prvků prostřednictvím LED diod. Výstup pro výstražný maják, který může trvale svítit nebo blikat. Výstup pro noční osvětlení nebo pro kontrolku otevřené brány. 3 místný displej. Volitelná funkce fototestu. Volitelná funkce testu bezpečnostní lišty. Nový 4 kanálový přijímač rádiového signálu zapojený do slotu RX4X. CT202 ma navíc: Elektrický zámek nebo kontakt s elektrickým napětím (5 A) programovatelný. Funkce pro podržení tlaku pro hydraulické pohony. CT-2 - Snadné naprogramování a nastavení prostřednictvím trimrů a dip switchů. Jednoduchá a robustní řídicí jednotka. Elektronická karta s provozní logikou zapojená do slotu. Zobrazení stavu vydaných příkazů a bezpečnostních prvků prostřednictvím LED diod. Elektrická seříditelná spojka. Rádiový přijímač zapojený do slotu (RXI23X). Výstup pro kontrolku otevřené brány. Výstup pro výstražný maják nebo večerní osvětlení. Elektrické koncové spínače. Vstupy pro otevírání a zavírání. Otevření pro pěší. CT1RD - Snadné naprogramování a nastavení prostřednictvím trimrů a dip switchů. Univerzální. Zabudovaný přijímač. Vyndávací paměť přijímače. Správa elektrických koncových spínačů. Oddělené otevírání a zavírání. Funkce pro ovládání v přítomnosti obsluhy. Funkce pro pěší. Výstup pro výstražný maják. Elektronická regulace výkonu. CT400 - Pro aplikace s průmyslovými pohony. Kompatibilní s přijímači vybavenými svorkovnicemi RXM23X, RXM-44R. Funkce s elektronickou detekcí překážky s využitím ampérometrie. Vybavená interní a externí brzdou. Funkce pro zavírání po průjezdu Programovatelný parametr vstupu pro bezpečnostní lištu. Kontrolka otevřené brány. Funkce s fototestem. Kompatibilní s jednofázovým 230 V a třífázovým 400V/230V elektrickým napájením. CT102 CT202 CT-2 CT1RD CT400 TECHNICKÉ ÚDAJE JEDNOTKA CT102 CT202 CT-2 CT1RD CT-400 CT-401 napětí přívod V / /230 napájení příslušenství V výkon příslušenství W max. doba chodu s nastavitelná nastavitelná max. doba pauzy s detekce překážek ano ano stupeň krytí IP - 54 provozní teplota C -20 až +55 rozměry mm 120x90x30 222x110x x110x x90x x110x x110x

10 SORTIMENT 9 CT102 pro jeden pohon k posuvné bráně/výklopným vratům, 230 Vac 9 CT202 pro dva pohony ke křídlové bráně, 230 Vac KOVIAN s.r.o. 9 CT-2 pro dva pohony ke křídlové bráně, 230 Vac 9 CT1RD pro pohon, který automatizuje roletu/posuvnou bránu, 230Vac 9 CT400 pro motor k posuvné bráně/sekčním vratům 400 Vac/230 9 CT401 CT400 s čelním ovládacím panelem 9 BOXKEY plastový box pro řídicí jednotky ovládající dva pohony 9 BOXKEYS plastový box pro řídicí jednotky ovládající jeden pohon 9 RXM23X přijímač zásuvný 4-kanálový, pevný/plovoucí kód, 1000 kódů 9 RX4X pár fotobuňek, dosah 25m RX2H Miniaturizovaná řídící jednotka pro domácí automatizační techniku. Pro ovládání spotřebičů napájených síťovým napětím 230 Vac / 110 Vac a s příkonem do 1000 W. 2 nezávislé kanály. Snadné programování signalizované LED DIODOU a BZUČÁKEM. Paměť s kapacitou pro 30 dálkových ovladačů. Zabudovaná svorkovnice pro připojení kabelů. Ovládá dva časové spínače používané pro automatické vypnutí. Maximální flexibilita při nezávislém ovládání dvou výstupů s provozním režimem: monostabilní - bistabilní - načasovaný - kontrola motoru. Inteligentní správa osvětlení v kombinaci s ovládacími prvky osvětlení, připojenými kabelem. SORTIMENT TECHNICKÉ ÚDAJE JEDNOTKA RX2H napětí přívod V 230 frekvence MHz 433,92 dosah m 35 max. spínaný proud relé A 5 max. výkon relé W 1200 stupeň krytí IP 20 provozní teplota C -20 až +55 rozměry mm 42x21x36 9 RX2H řídicí jednotka pro dálkové ovládání markýz, rolet, žaluzií a bezdrátových světelných systémů 163

11 SECUR FT / SECUR CH Fotobuňky a sloupky pro fotobuňky. Nový vnitřní obvod s optimalizovaným výkonem Funkce snow (sníh): v případě častého zastiňování fotobuňky, aktivuje systém dočasné přizpůsobení provozu, aby nedocházelo k falešné signalizaci. Dva volitelné dosahy. CH-101 CH-51 FT32 FT22 FT42 FT42B CH-101S TECHNICKÉ ÚDAJE JEDNOTKA FT32 FT22 FT42 FT42B napájení Vac/Vdc dosah m příkon RX ma příkon TX ma ,04 max. spínaný proud A stpeň krytí IP 54 provozní teplota C -20 až +55 rozměry mm 80x33x90 30x28x90 35x35x110 35x35x110 SORTIMENT 9 FT32 pár venkovních fotobuněk, dosah 25m, možno i vestavět 9 FT-22 pár venkovních fotobuněk, dosah 25m 9 FT42 pár stavitelných fotobuněk v rozsahu FT42B pár stavitelných fotobuněk v rozsahu 180, TX včetně baterie 9 MUR-P držák na zeď pro FT, SEL 9 SUMCH držák pro montáž spínače na sloupek 9 CH-51 pár sloupků z anodizovaného hliníku, výška 50cm 9 CH-101 pár sloupků z anodizovaného hliníku, výška 100cm 9 CH-101S pár sloupků z hliníku, výška 100cm, s držákem pro spínač 164

12 SECUR C Klíčové spínače a klávesnice. Klíčové spínače jsou vhodné všude tam, kde je zbytečné použít dálkový ovladač. Čtečka karet zajistí větší bezpečnost a pohodlí. Nejpohodlnější jsou drátové a bezdrátové klávesnice - žádné ovladače ani klíčky ani karty. Pouze kód. U bezdrátové klávesnice odpadá i pokládání elektroinstalace. SORTIMENT 9 SEL-M klíčový spínač, kovový čelní panel, plastová krabička 9 SEL-EU klíčový spínač s euro vložkou, kovový čelní panel a krabička 9 SEL-D drátová klávesnice - kombinovat s DECODER 9 DECODER dekodér pro SEL-D (max. 70 uložených kódů) 9 SEL-R bezdrátová klávesnice, plovoucí kód, včetně baterie 9 BATDIG kit s baterií pro SEL-R 9 SEL-T bezkontaktní čtečka karet, kombinovat s DECSEL-T 9 DECSEL-T dekodér pro SEL-T, maximálně 500 uložených kódů 9 SUB-44WRT dálkový ovladač, XR s transpondérem, bílá barva 9 TAG bezkontaktní klíč s očkem pro zavěšení na klíčenku 9 CARD karta s transpondérem 165

13 ECLIPSE a LUMY Výstražné lampy. ECLIPSE -výstražný maják s LED diodami poslední generace, vyrobený z technologicky moderních materiálů, lisovaných technologií s dvojím vstřikováním. Může být nainstalovaný v různých pozicích, jak v horizontální, tak ve vertikální poloze. Přerušované blikání LED diod s jantarovou barvou po dobu, kdy je automatizační technika v pohybu. Noční osvětlení (bílé LED diody) je ovládané zabudovaným stmívacím čidlem. K rozsvěcování dochází zcela nezávisle na provozu automatizační techniky (instalace společně s řídicí jednotkou 14A) Anténa je zabudovaná do karty přijímače rádiového signálu. LUMY - klasická výstražná lampa na 24V nebo 230V s vestavěnou anténou. TECHNICKÉ ÚDAJE JEDNOTKA ECLIPSE max. zatížení majáku % 50 max. zatížení osvětlení % 100 napájení Vac/Vdc 24 výstražný maják Vac/Vdc 24 noční osvětlení Vac/Vdc 24 spotřeba W 3 anténa MHz 433,92 stupeň krytí IP 44 barva světla majáku - oranžová barva světla osvětlení - bílá provozní teplota C -20 až +55 rozměry mm 75x98x190 LAMPY 9 LED24 výstražná LED lampa ECLIPSE 9 LUMY24 výstražná lampa 24V se zabudovanou anténou 9 LUMY230 výstražná lampa 230V s anténou a nastavením blikání 9 LUMY230E výstražná lampa 230V se zabudovanou anténou 9 ANTS-433 anténa pro 433 MHz, s ocelovým držákem a 5m kabelu RG-58 9 SULU držák pro LUMY 166
