TECHNICKÁ ZPRÁVA PS 101 TECHNOLOGICKÁ ČÁST ČS1 A ČS2 VÝSTAVBA KANALIZACE A VÝTLAKU OV Z BEZMĚROVA NA ČOV POSTOUPKY DOKUMENTACE PRO PROVÁDĚNÍ STAVBY

Transkript

1 REALKA-Rubíček s.r.o Technická zpráva VÝSTAVBA KANALIZACE A VÝTLAKU OV Z BEZMĚROVA NA ČOV POSTOUPKY DOKUMENTACE PRO PROVÁDĚNÍ STAVBY Stavebník: Vodovody a kanalizace Kroměříž a.s., Kojetínská 3666, Kroměříž TECHNICKÁ ZPRÁVA PS 101 TECHNOLOGICKÁ ČÁST ČS1 A ČS2 1. SEZNAM DOKUMENTACE 1. Technická zpráva v.č Výkresová část 2.1 Technologické schéma ČS1, ČS2 Bezměrov Půdorys a řez ČS1 Bezměrov Půdorys a řez ČS2 Bezměrov Výkaz výměr OBSAH TECHNICKÉ ZPRÁVY 1. Seznam dokumentace 2. Obsah technické zprávy 3. Výchozí údaje 4. Popis strojně-technologického řešení 5. Technické specifikace strojů a zařízení 6. Potrubí a armatury 7. Bezpečnost a ochrana zdraví při práci DPS 1/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

2 3. VÝCHOZÍ ÚDAJE Výchozím podkladem pro zpracování projektové dokumentace pro provádění stavby je: - Dokumentace pro stavební povolení Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky, vypracovaná firmou REALKA Rubíček, s.r.o. v lednu roku Hydrotechnické výpočty, vypracované Ing. Michalem Patočkou v 04/ Doplňující zapracování požadavků zadavatele a provozovatele 4. POPIS STROJNĚ-TECHNOLOGICKÉHO ŘEŠENÍ Čerpací stanice ČS1 Čerpací stanice ČS1 bude sloužit k přečerpání splaškových odpadních vod z 85% obce Bezměrov do stávající kanalizační sítě města Kroměříž městská část Hradisko, kterou budou následně odpadní vody odvedeny na stávající ČOV Postoupky k předčištění. Maximální přítok na ČS1 je Q max =7,49 l/s (splašky + deště z OK1) viz Hydrotechnické výpočty. Dopravní množství čerpadel v ČS1, z důvodu použití čerpadel s průchodností min. 60 mm a současně zajištění minimální rychlosti proudění 1 m/s ve výtlačném řadu V-1 (Ø160x9,5 PE-HD), je navrženo na min. 15 l/s. Stavebně je čerpací stanice ČS1 navržena jako podélná vícekomorová nádrže vnějších rozměrů 10,50x2,10x4,70m z monolitického železobetonu. Objekt ČS1 bude rozdělen na prostory hrubého předčištění (lapák štěrku a česle), čerpací jímku a armaturní šachtu. Čerpací stanice bude z větší části zakryta železobetonovou deskou tl. 200 mm s potřebnými otvory pro česle, čerpadla a vstup, které budou překryty poklopy z kompozitního materiálu. Lapák štěrku je zakrytován plnými kompozitovými deskami. Česle budou umístěny pod odnímatelným ochranným přístřeškem. Na vstupu do objektu hrubého předčištění je instalováno vřetenové šoupátko, pomocí něhož je možno uzavřít přítok odpadních vod, např. za účelem vyčištění jímek. Hrubé sedimentující mechanické nečistoty budou zachyceny v lapáku štěrku, který bude vyklízet provozovatel ČS pomocí čisticího vozu. Lapák štěrku tedy není vybaven žádným strojním zařízením. Za lapákem štěrku jsou zařazeny hrubé strojní česle s průlinou 30 mm za účelem zachycení plovoucích nečistot z přitékající odpadní vody. Česle budou ve venkovním, zatepleném provedení a kromě toho ještě umístěny pod uzavřeným ochranným přístřeškem z nerezavějící konstrukce s opláštěním sendvičovými panely z hliníkového plechu (dodávka stavební části). V případě, kdy bude nutno na česlích provádět mimořádnou opravu vyžadující vyzdvižení česlí z kanálu, přístřešek se pomocí autojeřábu přemístí, naopak provádění běžných kontrol a servisu zařízení nebude instalací přístřešku omezeno. Montáž a demontáž česlí se provede pomocí autojeřábu, doplechování prostoru mezi česlemi a kanálem šířky 600 mm je součástí montáže česlí. Zachycené shrabky z česlí odpadnou do pojízdné plastové nádoby o objemu 240 l, která bude s úpravou pro vložení igelitových pytlů. Provoz česlí bude řízen automatikou (programovatelným automatem) z vlastního elektrorozvaděče. Česle budou spínat v časovém režimu, jemuž bude nadřazeno spínání podle výšky hladiny před a za česlemi; hladinové spínače budou dodávkou rozvaděče česlí. Pokud hladinový spínač před česlemi nebude zatopen, provoz česlí bude řízen časově. Při zatopení tohoto spínače budou česle stírány, dokud hladina nepoklesne a spínač se nevynoří. Při dešťovém přítoku (Q>cca 20 l/s) bude hladina v kanále trvale vzdutá na úroveň přelivné hrany DPS 2/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

3 v odlehčovací komoře na přívodní kanalizaci, česle dostanou impulz od hladinového spínače za česlemi a jejich provoz bude od toho okamžiku řízen opět časově. Jakmile hladina za česlemi poklesne pod úroveň spínače, česle budou trvale stírány, dokud se nevynoří hladinový spínač před česlemi nebo nezatopí spínač za česlemi. Osazení rozvaděče na konzole, kabeláž mezi ním a připojenými spotřebiči, jeho oživení a el. revize je zahrnuta v dodávce česlí. Předčištěné odpadní vody přitečou do čerpací jímky, kde budou instalována dvě ponorná kalová čerpadla v provedení pro instalaci do mokré jímky na spouštěcím zařízení. Jedno čerpadlo bude provozní a druhé instalovaná 100 %-ní záloha, tzn., že současný provoz obou čerpadel se neuvažuje a za provozu (při každém sepnutí) se budou automaticky prostřídávat. Čerpadla bude možno ovládat ručně (odzkoušení zařízení s vyřazením blokování na min. hladině) a automaticky standardní režim, podle hladiny v čerpací jímce od tenzometrického snímače hydrostatického tlaku (kontinuální měření hladiny) se záložním spínáním od hladinových plovákových spínačů (pro případ poruchy tenzometrického snímače) takto: - na vypínací hladině H1.1 (60 cm nade dnem jímky) se čerpadlo zastaví impulzem od tenzometrického snímače i překlopením záložního plováku, - na normální zapínací hladině H1.2 (120 cm nade dnem jímky) se čerpadlo spouští impulzem od tenzometrického snímače, - na záložní zapínací hladině H1.3 (140 cm nade dnem jímky) se čerpadlo spouští překlopením záložního plováku, - za deště, kdy přítok bude přesahovat kapacitu čerpadla, dojde k zaplavení jímky až do úrovně přelivné hrany v odlehčovací komoře na přívodní kanalizaci a bude dosažena maximální provozní hladina v čerpací jímce. Tato hladina bude signalizována cca 10 cm před jejím dosažením jako H1.4 (tzn. 268 cm nade dnem jímky) impulzem od tenzometrického snímače i překlopením záložního plováku. Kromě hladinového spínání bude do ovládání každého čerpadla zařazeno úplné vyčerpání jímky až do nasátí vzduchu a odlehčení motoru (impulz od odlehčovacího relé pokles cosφ) při každém n-tém sepnutí (hodnota n je nastavitelná na ŘS). Provozovatel čerpacích stanic bude mít na dispečinku možnost volby tzv. nesouběžného provozního režimu ČS1 a ČS2, což bude standardní provozní režim, při kterém je zamezeno současnému provozu obou ČS. Bude-li při tomto režimu hladina nad úrovní H1.4 a současně hladina v ČS2 nad úrovní H2.4, přechází řízení provozu čerpací stanice do střídavého režimu chod-klid, inverznímu k provozu ČS2, aby dlouhodobě nedošlo k souběhu obou čerpacích stanic, tzn. čerpání velkého množství naředěných OV do kanalizace. Doba intervalů chodklid bude nastavitelná, pro ČS1 např. chod 10 minut, klid 2 minuty (u ČS2 to bude inverzně). Souběžný provoz čerpadel v obou čerpacích stanicích je možný, ale při souběhu všech elektrospotřebičů u obou ČS (tzn. ještě česlí a příp. ponorného čerpadla ve studni u ČS1) by došlo k překročení rezervovaného odběru proudu (32 A); pokud nebude v provozu vyhřívání česlí a současně obsluha nespustí čerpadlo ve studni, bude proudový odběr na hranici rezervovaného odběru. Pro spouštění a vytahování čerpadel bude na stropě jímky osazena patka pro vložení otočného mechanického zdvihadla. Během výstavby čerpací stanice bude podzemní voda ve stavební jámě u ČS1 snižována z předem provedené skružové studny. Studna bude ponechána jako trvalá pro eventuální odběr užitkové vody při provozu čerpací stanice jako zdroj vody pro oplachy a čištění. Pro tento DPS 3/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

4 účel bude v armaturní šachtě uskladněno ponorné vícestupňové čerpadlo s plovákem a kabelem s vidlicí pro připojení do zásuvky 230 V, vč. hadice a proudnice. Na dispečink budoucího předpokládaného provozovatele (VaK Kroměříž, a.s.) budou z ČS1 telemetricky přenášeny následující provozní stavy a informace (řeší PS 102 Elektrotechnická část ČS1 a ČS2): - chod čerpadla poz. 1.1A a 1.1B - porucha čerpadla poz. 1.1A a 1.1B - průnik vlhkosti do motorového prostoru čerpadla poz. 1.1A a 1.1B - poloha A místního přepínače volby provozního režimu čerpadla poz. 1.1A a 1.1B - chod česlí poz souhrnná porucha poz přetížení pásu (resp. zapůsobení ochrany proti přetížení pásu) česlí poz poloha A místního přepínače volby provozního režimu česlí poz sepnutí čerpadel poz. 1.1 od záložního hladinového spínače (při hladině H1.3) - dosažení maximální hladiny v čerpací jímce ČS1 (při hladině H1.4) - výška hladiny v čerpací jímce v ČS1 (kontinuální měření) - tlak na výtlačném potrubí z ČS1 (kontinuální měření) - narušení objektu - odkódování a zakódování objektu - výpadek napětí sítě Čerpací stanice ČS2 Čerpací stanice ČS2 bude sloužit k přečerpání splaškových odpadních vod z malé části obce Bezměrov s napojením na výtlak vedoucí z ČS1. Maximální přítok na ČS2 je Q max =1,22 l/s (splašky + deště z OK2) viz Hydrotechnické výpočty. Dopravní množství čerpadel v ČS1, z důvodu použití čerpadel s průchodností min. 60 mm a současně zajištění minimální rychlosti proudění 1 m/s ve výtlačném řadu V-1 (Ø160x9,5 PE-HD), je navrženo na min. 15 l/s. Stavebně je objekt čerpací stanice navržen jako kruhová nádrž s mezipodestou, hloubky 5,72 m, ze železobetonových prefabrikátů vnitřního průměru 2,0 m vyskládaných na prefabrikovaném dnu výšky 1,5 m. Nad podestou je suchý armaturní prostor se světlou výškou 1,57 m. Čerpací stanice bude zakryta železobetonovou deskou tl. 200 mm s potřebnými otvory pro spouštění čerpadel, vytahování česlicového koše a vstup, otvory budou překryty poklopy z kompozitního materiálu. Vedle objektu čerpací stanice je navržena šachta je navržena z vodostavebního monolitického betonu s instalovaným měřením průtoku z ČS2 a napojením na výtlak V-1. Šachta bude zakryta litinovým poklopem třídy D. Na přítoku do čerpací jímky je osazen česlicový koš s průlinami 50 mm, jehož účelem je zachycení rozměrných nečistot, které by mohly způsobit ucpání nebo zablokování čerpadel. K manipulaci s košem, stejně tak i s čerpadly, se použije přenosné mechanické zdvihadlo, které bude uskladněno u provozovatele čerpací stanice a které se vloží do trvale instalovaných patek. Zachycené nečistoty se z koše vyskladní do igelitového pytle. Předčištěné odpadní vody přitečou do čerpací jímky, kde budou instalována dvě ponorná kalová čerpadla v provedení pro instalaci do mokré jímky na spouštěcím zařízení. Jedno čerpadlo bude provozní a druhé instalovaná 100 %-ní záloha, tzn., že současný provoz obou čerpadel se neuvažuje a za provozu (při každém sepnutí) se budou automaticky prostřídávat. Čerpadla bude možno ovládat ručně (odzkoušení zařízení s vyřazením blokování na min. DPS 4/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

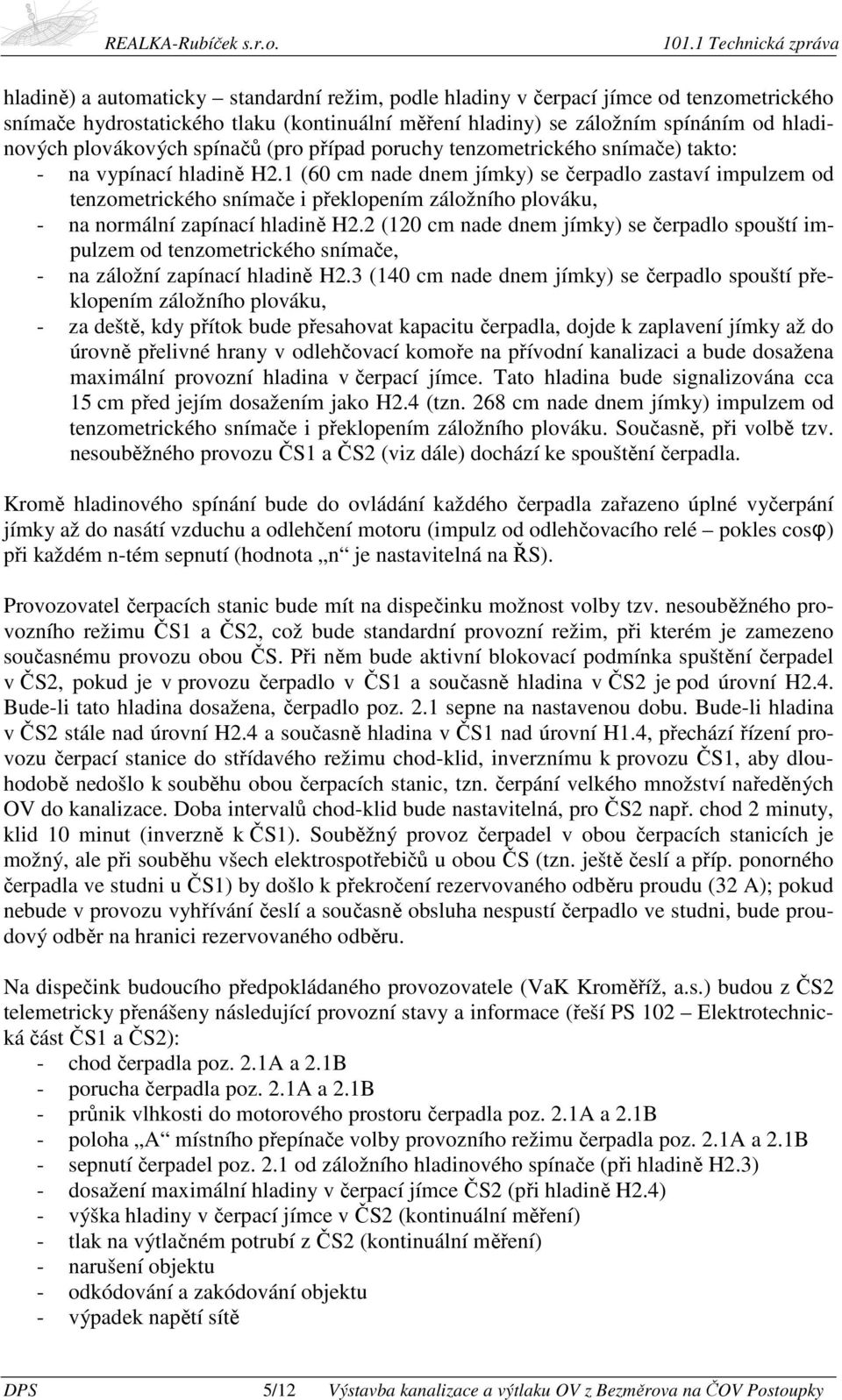

5 hladině) a automaticky standardní režim, podle hladiny v čerpací jímce od tenzometrického snímače hydrostatického tlaku (kontinuální měření hladiny) se záložním spínáním od hladinových plovákových spínačů (pro případ poruchy tenzometrického snímače) takto: - na vypínací hladině H2.1 (60 cm nade dnem jímky) se čerpadlo zastaví impulzem od tenzometrického snímače i překlopením záložního plováku, - na normální zapínací hladině H2.2 (120 cm nade dnem jímky) se čerpadlo spouští impulzem od tenzometrického snímače, - na záložní zapínací hladině H2.3 (140 cm nade dnem jímky) se čerpadlo spouští překlopením záložního plováku, - za deště, kdy přítok bude přesahovat kapacitu čerpadla, dojde k zaplavení jímky až do úrovně přelivné hrany v odlehčovací komoře na přívodní kanalizaci a bude dosažena maximální provozní hladina v čerpací jímce. Tato hladina bude signalizována cca 15 cm před jejím dosažením jako H2.4 (tzn. 268 cm nade dnem jímky) impulzem od tenzometrického snímače i překlopením záložního plováku. Současně, při volbě tzv. nesouběžného provozu ČS1 a ČS2 (viz dále) dochází ke spouštění čerpadla. Kromě hladinového spínání bude do ovládání každého čerpadla zařazeno úplné vyčerpání jímky až do nasátí vzduchu a odlehčení motoru (impulz od odlehčovacího relé pokles cosφ) při každém n-tém sepnutí (hodnota n je nastavitelná na ŘS). Provozovatel čerpacích stanic bude mít na dispečinku možnost volby tzv. nesouběžného provozního režimu ČS1 a ČS2, což bude standardní provozní režim, při kterém je zamezeno současnému provozu obou ČS. Při něm bude aktivní blokovací podmínka spuštění čerpadel v ČS2, pokud je v provozu čerpadlo v ČS1 a současně hladina v ČS2 je pod úrovní H2.4. Bude-li tato hladina dosažena, čerpadlo poz. 2.1 sepne na nastavenou dobu. Bude-li hladina v ČS2 stále nad úrovní H2.4 a současně hladina v ČS1 nad úrovní H1.4, přechází řízení provozu čerpací stanice do střídavého režimu chod-klid, inverznímu k provozu ČS1, aby dlouhodobě nedošlo k souběhu obou čerpacích stanic, tzn. čerpání velkého množství naředěných OV do kanalizace. Doba intervalů chod-klid bude nastavitelná, pro ČS2 např. chod 2 minuty, klid 10 minut (inverzně k ČS1). Souběžný provoz čerpadel v obou čerpacích stanicích je možný, ale při souběhu všech elektrospotřebičů u obou ČS (tzn. ještě česlí a příp. ponorného čerpadla ve studni u ČS1) by došlo k překročení rezervovaného odběru proudu (32 A); pokud nebude v provozu vyhřívání česlí a současně obsluha nespustí čerpadlo ve studni, bude proudový odběr na hranici rezervovaného odběru. Na dispečink budoucího předpokládaného provozovatele (VaK Kroměříž, a.s.) budou z ČS2 telemetricky přenášeny následující provozní stavy a informace (řeší PS 102 Elektrotechnická část ČS1 a ČS2): - chod čerpadla poz. 2.1A a 2.1B - porucha čerpadla poz. 2.1A a 2.1B - průnik vlhkosti do motorového prostoru čerpadla poz. 2.1A a 2.1B - poloha A místního přepínače volby provozního režimu čerpadla poz. 2.1A a 2.1B - sepnutí čerpadel poz. 2.1 od záložního hladinového spínače (při hladině H2.3) - dosažení maximální hladiny v čerpací jímce ČS2 (při hladině H2.4) - výška hladiny v čerpací jímce v ČS2 (kontinuální měření) - tlak na výtlačném potrubí z ČS2 (kontinuální měření) - narušení objektu - odkódování a zakódování objektu - výpadek napětí sítě DPS 5/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

6 5. TECHNICKÉ SPECIFIKACE STROJŮ A ZAŘÍZENÍ Čerpací stanice ČS1 Poz. 1.1 Čerpadlo odpadních vod ČS1 2 ks (1 + 1) Parametry Elektromotor Příslušenství Pozn.: : Ponorný agregát se šroubovým oběžným kolem, se záplavným motorem, pro instalaci do mokré jímky na spouštěcím zařízení. : standardní z litiny : Q = 16 l/s při H = 18 m průchodnost 75 mm pracovní oblast čerpadla: H max = 21 m, H min = 14 m : P n 7,0 kw, I n 15 A, U n = 400 V, rozběh Y, s 10 m kabelu Vestavěná ochrana tepelné ochrany vinutí (bimetaly), čidlo vlhkosti v motorovém prostoru. Součástí dodávky je vyhodnocovací jednotka vlhkosti. : kompletní spouštěcí zařízení pro vedení po 2 trubkách (bez spouštěcích trubek zahrnuty v příslušné potrubní větvi) s patkovým kolenem DN100, 4 m nerezový řetěz s oky pro přeháknutí břemene po cca 1 m. : prioritně se uvažují stejná čerpadla odpadních vod pro ČS1 (poz. 1.1) a ČS2 (poz. 2.1) Poz. 1.2 Přenosné zdvihadlo 1 ks Parametry : Přenosné zdvihadlo, vsunované do trvale instalované patky. zdvihadla přenosné a proto jeho celková hmotnost musí být co nejmenší. Vlastní zdvihadlo může být složeno ze dvou částí, která jsou snadno a bez pomoci nářadí rozebíratelná a jejich vzájemná poloha je zajištěna. Hmotnost nejtěžší samostatně přenosné části zdvihadla nesmí přesáhnout 30 kg, instalaci a přenášení zdvihadla musí obstarat pouze jeden pracovník. Na otočném rameni připevněn ruční lanový naviják se samočinnou brzdou a lanem, zakončeným hákem s pojistkou proti vyháknutí břemene a druhý hák s pojistkou na odnímatelném řetězu, pro přeháknutí břemene po 1 m. Vyložení ramene nastavitelné a jeho poloha zajištěna zarážkou. : pozinkovaná ocel : nosnost 200 kg (při max. vyložení) nastavitelné vyložení ramene ( ) mm délka lana navijáku 6 m výška háku nad podlahou min mm (při max. vyložení) DPS 6/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

7 Poz. 1.3 Patka zdvihadla 1 ks : Patka pro vložení mechanického zdvihadla poz. 1.2, kotvená do betonového základu (o rozměrech 500 x 500 mm), s maximálními rozměry patky 350 x 350 mm, včetně kotevního materiálu (pozinkovaná ocel nebo nerez). Pro čerpadla poz. 1.1 : pozinkovaná ocel Poz. 1.4 Hrubé strojní česle 1 kpl : Plnoautomatické strojně stírané hrubé česle s nekonečným pásem sestávající z rámu nosné konstrukce, článkového filtračního pásu, pojistky proti přetížení pásu, zařízení pro odstraňování zachycených nečistot (rotační kartáč, bez ostřiku), pohonů, výsypky do nádoby na shrabky, vč. dotěsnění ke stěnám kanálu, konzol, vzpěr, kotevního a spojovacího materiálu, atd. podle dispozičního řešení. Včetně zateplení a vyhřívání a vč. elektrorozvaděče. Z hlediska rozměrů musí česle vyhovět instalaci pod ochranným přístřeškem dle v.č , umožňující v něm provádění jejich běžné údržby. Pozn.: Montáž česlí do kanálu pomocí autojeřábu (není k dispozici jeřábová dráha s kladkostrojem) : rám a plechy z nerezové oceli, lamely z vyztuženého plastu Parametry : šířka kanálu B k = 600 mm hloubka kanálu H k = mm, výška výsypky V mm (dle nádoby na shrabky poz. 1.5), průliny e = 30 mm, sklon česlí α = 75 maximální přítok na česle Q max 20 l/s max. hladina před česlemi (vzdutí při dešti) : 800 mm Elektromotory : pohon česlí : P n = 0,75 kw, U n = 400 V rotační kartáč : P n = 1,1 kw, U n = 400 V Elektrické vyhřívání : : P n = 1,1 kw, U n = 230 V Elektrorozvaděč : pro jištění a ovládání spotřebičů česlí hlavního pohonu, rotačního kartáče a elektrického vyhřívání vč. termostatu. Pracuje na principu časovém a hladinovém, přičemž funkce spínače je nadřazena (součástí dodávky rozvaděče jsou 2 ks hladinových spínačů instalace před a za česlemi, pro řízení provozu česlí při dešťovém přítoku, kdy přítokový kanál a čerpací jímka jsou trvale zaplaveny a není žádoucí, aby po tuto dobu byly česle trvale v chodu; přerušovaný provoz česlí po dobu dešťového přítoku může výrobce zajistit i jiným rovnocenným způsobem). Hlavní jednotkou rozvaděče je programovatelný automat s vestavěným algoritmem chodu, jehož časy jsou nastavi- DPS 7/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

8 telné. Rozvaděč je vybaven svorkami pro připojení pojistky proti přetížení pásu, ovládacími a signalizačními prvky, beznapěťovými kontakty pro dálkový přenos provozních stavů jednotlivých zařízení na dispečink provozovatele (viz dále). Součástí dodávky bude kompletní elektroinstalace (kabeláž mezi rozvaděčem a spotřebiči vč. žlabů, chrániček, atd. dle dispozičního řešení, v.č ), oživení a revizní zpráva. Předávacím místem budou svorky v rozvaděči. Krytí IP 54, instalace na konzolu. Připojené spotřebiče : pohon česlí : P n = 0,75 kw, U n = 400 V rotační kartáč česlí : P n = 1,1 kw, U n = 400 V elektrické vyhřívání : P n = 1,1 kw, U n = 230 V pojistka proti přetížení pásu : ponorné spínače česlí : Vstupní jištění rozvaděče : 10 A Orientační rozměry skříně : š x v x h 600 x 400 x 300 mm Volba ovládání Ruční ovládání Automatické ovládání Signalizace světelná Beznapěťové kontakty pro dálkový přenos : R 0 A : společná pro všechny pohony : I 0 : ruční režim společný pro pohon pásu i kartáče (individuální odzkoušení) : řeší vlastní automatika (viz výše) : chod, porucha pohonu česlí chod, porucha pohonu rotačního kartáče sepnutí elektrického vyhřívání : chod česlí sdružená porucha česlí přetížení pásu (resp. zapůsobení ochrany proti přetížení pásu) česlí poloha místního přepínače A Poz. 1.5 Mobilní plastová nádoba na shrabky 4 ks : mobilní plastová nádoba objemu 240 l s víkem, držákem na PE pytle, vč. sady 50 ks pytlů : standardní, z plastu odolného ÚV záření Poz. 1.6 Vřetenové šoupátko ruční 1 ks Parametry : Oboustranně těsnicí vřetenové šoupátko s teleskopickým prodloužením vřetene pro ovládání T-klíčem (sestava P2) : nerezová ocel : DN 500, stavební hloubka mm DPS 8/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

9 Poz. 1.7 Přenosné čerpadlo ve studni 1 ks Parametry Elektromotor Příslušenství : Přenosný ponorný vícestupňový agregát s integrovaným plovákovým spínačem pro čerpání čisté vody, zavěšený na řetězu ve studni. : nerezová ocel : Q = 1,5 l/s při H = 40 m, hmotnost agregátu do 20 kg : P n 1,1 kw, I n 8 A, U n = 230 V, s plovákem a 15 m kabelu s vidlicí pro připojení do zásuvky 230 V Vestavěná ochrana samočinná tepelná ochrana vinutí (bimetaly). : 2x 5 m nerezový řetěz s vč. karabin pro zavěšení čerpadla, požární spojka C52 s vnějším závitem G1¼ (dle výtlačného hrdla čerpadla), 20 m požární hadice s koncovkami C52 na obou koncích, plastová proudnice C52 Čerpací stanice ČS2 Poz. 2.1 Čerpadlo odpadních vod ČS2 2 ks (1 + 1) Parametry Elektromotor Příslušenství : Ponorný agregát se šroubovým oběžným kolem, se záplavným motorem, pro instalaci do mokré jímky na spouštěcím zařízení. : standardní z litiny : Q = 16 l/s při H = 16 m průchodnost 75 mm pracovní oblast čerpadla: H max = 21 m, H min = 14 m : P n 7,0 kw, I n 15 A, U n = 400 V, rozběh Y, s 10 m kabelu Vestavěná ochrana tepelné ochrany vinutí (bimetaly), čidlo vlhkosti v motorovém prostoru. Součástí dodávky je vyhodnocovací jednotka vlhkosti. : kompletní spouštěcí zařízení pro vedení po 2 trubkách (bez spouštěcích trubek zahrnuty v příslušné potrubní větvi) s patkovým kolenem DN100, 5 m nerezový řetěz s oky pro přeháknutí břemene po cca 1 m Pozn.: : prioritně se uvažují čerpadla odpadních vod pro ČS1 (poz. 1.1) a ČS2 (poz. 2.1) stejného typu se stejným motorem Poz. 2.2 Česlicový koš 1 ks : Kompletní česlicový koš včetně vedení (horní a dolní držáky vč. vodicích trubek, kotevního a spojovacího materiálu a řetězu s oky po přeháknutí břemene po cca 1 m). Pro ochranu čerpadel proti ucpání nebo zablokování rozměrnými předměty. s plným dnem a zadní stěnou, horní, boční a přední strana s česlicovou mříží s průlinami 50 mm. DPS 9/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

10 : nerezová ocel Parametry : jmenovitá světlost přítokového potrubí: DN 200 Hloubka instalace (vzdálenost spodní hrany potrubí po rovinu ovládání): mm : rozměry koše: šířka max. 500 mm, délka (ve směru přítoku) max. 500 mm, výška cca 750 mm. Poz. 2.3 Patka zdvihadla 2 ks : Patka pro vložení mechanického zdvihadla poz. 1.2, kotvená do podlahy a betonového základu (o rozměrech 500 x 500 mm), s maximálními rozměry patky 350 x 350 mm, včetně kotevního materiálu (pozinkovaná ocel nebo nerez), 1 ks pro čerpadla poz. 2.1 a 1 ks pro česlicový koš poz : pozinkovaná ocel 6. POTRUBÍ A ARMATURY Potrubí pro dopravu odpadních vod budou zhotovena z nerezové oceli s tloušťkou stěny 2 mm (do DN 125) a 3 mm (od DN 150). Po montáži nerezového potrubí bude provedeno moření části povrchů dotčených dopravou a montáží. Nerezové rozvody budou bez nátěru s výjimkou krátkých úseků uložených v terénu (u ČS1 po předávací místo s výtlakem V-1 (d160, PE-HD) a u ČS2 mezi čerpací jímkou a měrnou šachtou), která budou opatřena asfalto-jutovým nátěrem; výkop, podsyp a zásyp těchto úseků potrubí je v dodávce SO 02 Čerpací stanice ČS1, resp. SO 03 Čerpací stanice ČS2. Předávacím místem výtlačného potrubí dodaného v rámci PS 101 a výtlakem V-1 bude přírubový spoj (u ČS1 DN 150 / PN 10 ve výkopu cca 0,5 m za objektem čerpací jímky, u ČS2 DN 100 / PN 10 v měrné šachtě místě napojení na výtlačný řad V-1). Zatěsnění nerezových výtlačných potrubí v místě jejich průchodu stěnou nebo stropem prostupovým je dodávkou SO 02 Čerpací stanice ČS1, resp. SO 03 Čerpací stanice ČS2. Spojovací materiál přírubových spojů bude z nerezové oceli. Na každém spoji bude na aspoň jednom šroubu vějířová podložka pro zajištění vodivého spojení. Uložení nerezového potrubí, tzn. podpěrné konzoly a konstrukce pro potrubí a armatury i jednotlivé kotevní prvky systému uložení potrubí budou v nerezovém provedení. Konzoly pro kotvení strojního zařízení a potrubí budou zhotoveny na stavbě podle konkrétních podmínek z nerezových profilů. Uzavírací armatury na nerezových potrubích odpadní vody budou nožová šoupátka (litinové tělo s epoxidovým nástřikem, nerezová deska), u rozměrů do 2 pak kulové kohouty (poniklovaná mosaz). Zpětné klapky na odpadní vody a kaly budou v provedení s pogumovanou potápivou koulí. DPS 10/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

11 Při montáži potrubí z nerezové oceli je požadováno dodržení následujících zásad : - přírubové spoje se musí vodivě propojit pomocí vějířových nerezových podložek a potrubní trasy se musí uzemnit - je nutné zabránit jakémukoliv styku ušlechtilé oceli s ostatními kovovými materiály v průběhu montáže, ale také během dopravy a skladování, zejména s uhlíkovou ocelí - u kotvení, objímek, opěr, šroubení apod., které nejsou z ušlechtilé oceli je nutno provést důsledné galvanické oddělení (gumové či umělohmotné vložky, kroužky, pouzdra a podložky) - šroubové spoje jsou přípustné jen v nerezovém provedení - při řezání, broušení, opracování a čištění potrubí a svarů je nutno používat pouze nářadí předepsané pro zpracování nerezové oceli (brusné a dělící kotouče, kartáče, pilníky, pasivační pasty) - ze svařovacích metod bude použita metoda 141 obloukové svařování netavící se elektrodou v ochranné atmosféře s ochranou kořene inertním plynem. - po ukončení svařování je třeba svarové švy a jejich okolí očistit, odstranit zoxidovanou vrstvu v okolí svarů pasivací povrchů pomocí mořících past a gelů. - dále je nutné po ukončení montáže celoplošně nerezové potrubí očistit, zbavit je všech nečistot, okují a látek, které by mohly iniciovat korozi. - Svářečské práce budou prováděny pouze svářeči s úřední zkouškou podle ČSN EN Po ukončení svářečských prací provede svářečský dozor vizuální kontrolu svarů dle ČSN EN Po vizuální kontrole bude provedena nedestruktivní kontrola skrytých vad svarů, a to rentgenovým zářením dle ČSN EN Kontrola bude provedena u 5% svarových spojů, a to po celém obvodu spoje. Svarové spoje ke kontrole určí na stavbě technický dozor objednatele. - Při RTG kontrole svárů se budou zjišťovat vady dle ČSN EN ISO , zejména: trhliny, dutiny a póry ve svarovém spoji a tepelně ovlivněném pásmu základního materiálu, studené spoje a neprůvary, odchylky tvaru a rozměrů svárů: převýšení, přesazení svarového profilu, vruby, nerovnoměrný povrch a jiné zjevné vady - Budou-li namátkovou kontrolou zjištěny nepřípustné vady svarů, bude postupováno v souladu s ČSN EN (čl.8.1.3) - Po té budou provedeny tlakové a těsnostní zkoušky potrubí, které budou probíhat v rozsahu platných norem a předpisů pro jednotlivá média (základní norma ČSN EN 13480). Zkoušky budou probíhat za přítomnosti technického dozoru odběratele. - Potrubí odpadní vody budou zkoušena dle ČSN zkouška pracovní látkou (užitková voda). 7. BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI Při montáži zařízení je třeba dodržovat ČSN EN ISO Bezpečnost strojních zařízení - Základní pojmy, všeobecné zásady pro konstrukci, nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví na staveništích a zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci. Dále je nutno dodržovat vyhlášku ČÚBP č.48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení, včetně prováděcích nařízení vlády z oblasti BOZP, které nahrazují jednotlivé pasáže dané vyhlášky. Povinností investora stavby je podle zákona č. 309/2006 Sb. zajistit pro fázi realizace stavby zpracování Plánu bezpečnosti a ochrany zdraví při práci na staveništi a jmenovat Koordináto- DPS 11/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky

12 ra BOZP. Hlavní zhotovitel a jeho subdodavatelé se budou před zahájením prací a dále 1x týdně vzájemně informovat o pracovních rizicích při provádění vlastních prací. Pokud se na stavbě v rámci činnosti hlavního zhotovitele nebo jeho subdodavatelů vyskytne jiná fyzická osoba, provádějící jakoukoli práci, je nutno postupovat podle 17 zákona č. 309/2006 Sb. zajištění dalších podmínek BOZP. Navržené strojně-technologické zařízení z hlediska konstrukce a provozu odpovídá požadavkům ČSN Strojně-technologická zařízení čistíren odpadních vod Všeobecné požadavky. Mezi jednotlivými stroji jsou dodrženy vzdálenosti pro bezpečné ovládání jako požadavky na průchody, podchody apod. Otáčivé části strojů budou opatřeny kryty, plošiny a lávky zábradlím. Při návrhu zařízení nejsou překročeny přípustné hodnoty hluku a vibrací. Obsluha zařízení musí být prováděna osobami dokonale obeznámenými s provozem jednotlivých strojů a funkcí celého souboru zařízení. Technický popis, návody k montáži, obsluha provozu a bezpečnostní předpisy jednotlivých strojů obsahuje dodavatelská dokumentace výrobců zařízení. Ve Zlíně, Vypracoval Kontroloval : Ing. Aleš Juráň : Ing. Jaroslav Válek DPS 12/12 Výstavba kanalizace a výtlaku OV z Bezměrova na ČOV Postoupky
