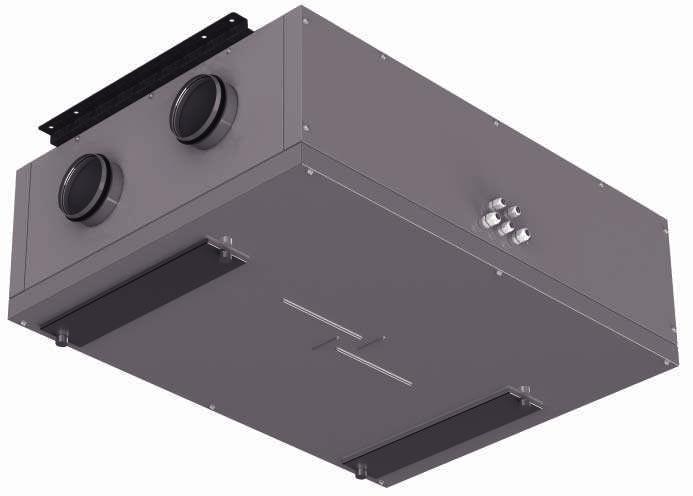

1 NÁVOD K POUŽITÍ VUT 160 PB EC VUT 350 PB EC REKUPERAČNÍ JEDNOTKA

2 2 OBSAH Bezpečnostní instrukce Úvod Použití Obsah dodávky Struktura kódu produktu Technické parametry Design a funkční logika Instalace a nastavení Odvod kondenzátu Připojení ke zdroji Ovládání Údržba Poruchy Doprava a skladování Záruka výrobce Doklad o přijetí Informace o prodejci Doklad o zapojení Záruční list

3 3 BEZPEČNOSTNÍ INSTUKCE Před instalací a použitím jednotky si pozorně přečtěte tento návod k použití. Instalace musí být probíhat v souladu s manuálem i místními normami a bezpečnostními předpisy. Je nezbytné brát v úvahu upozornění a varování uváděná v tomto manuálu, obsahují i životně důležité informace! Pokud se nebudete řídit bezpečnostními pokyny, hrozí nebezpečí úrazu či poškození jednotky. Čtěte manuál pozorně a ponechte si ho po celou dobu používání jednotky. Symboly v manuálu (legenda): UPOZORNĚNÍ! NIKDY! INSTALACE A BEZPEČNOSTNÍ INSTRUKCE: Jednotka musí být odpojena od zdroje elektrické energie před jakoukoliv manipulací. Jednotka musí být uzemněna! Jednotka nesmí být používána mimo teplotní interval uvedený v tomto manuálu ani v agresivním, výbušném či jinak nebezpečném prostředí. Nepoužívejte poškozené součástky či vodiče k připojení jednotky ke zdroji elektrické energie. Při instalaci dodržujte bezpečnostní předpisy použitého nářadí. Rozbalujte opatrně! Neměňte délku kabelu dle vlastního uvážení. Neohýbejte napájecí kabel a zabraňte jeho poškození. Neumisťujte žádná topná zařízení apod. do těsné blízkosti napájecího kabelu jednotky.

4 4 Používejte pouze pro výrobcem určené účely. Neinstalujte sušičky oblečení apod. do vetilačního systému. Nedotýkejte se panelu mokrýma rukama. Nepokládejte vázy, květináče, nebo jiné nádoby s vodou na jednotku. Zamezte kontaktu elektronických součástek s vodou. Neuchovávejte v blízkosti jednotky hořlaviny či produkty se stlačeným plynem. ON OFF Před jakoukoliv údržbovou prací musí být panel odpojen od zdroje elektrické energie. Nenechte děti hrát si s jednotkou. Zamezte poškození napájecího kabelu. nepokládejte na něj žádné předměty. Nesedejte si na jednotku a nepokládejte na ni žádné předměty. Neotevírejte jednotku během provozu. V případně neobvyklých zvuků nebo kouře odpojte panel od zdroje elektrické energie a kontaktujte servisní centrum. Během dlouhodobého provozu pravidelně kontrolujte spolehlivost upevnění. Neblokujte vzduchotechnické potrubí během provozu. Zabraňte přímému kontaktu vzduchu proudícímu z jednotky s otevřeným ohněm.

5 5 ÚVOD Následující manuál obsahuje popis, technické parametry a návody k instalaci a manipulaci s rekuperační jednotkou VUT. POUŽITÍ Rekuperační jednotka je navržena pro úsporu tepelné energie pomocí rekuperace a je jednou z komponentů pro šetření energie užívaných v budovách i jiných prostorech. Zajišťuje trvalý kontrolovaný oběhu vzduchu mechanickou ventilací v domech, kancelářích, hotelech, kavárnách, konferenčních sálech a dalších větraných místnostech a prostorech. Využívá tepelnou energii odpadního vzduchu pro ohřev dodávaného vzduchu čerstvého. vzduch nesmí obsahovat žádné hořlavé a výbušné látky, chemické výpary, hrubý prach, saze a jiné zplodiny, patogeny nebo jiné škodlivé a nebezpečné látky. JEDNOTKA NENÍ NAVRŽENA PRO OVLÁDÁNÍ DĚTMI, FYZICKY ČI MENTÁLNĚ POSTIŽENÝMI OSOBAMI, LIDMI SE SNÍŽENOU SCHOPNOSTÍ ORIENTACE A NEDOSTATEČNĚ ZKUŠENÝMI A SPECIALIZOVANÝMI OSOBAMI. S JEDNOTKOU SMÍ MANIPULOVAT POUZE KVALIFIKOVANÝ TECHNIK PO ŘÁDNÉM PROŠKOLENÍ O UŽÍVÁNÍ A MANIPULACI S TÍMTO ZAŘÍZENÍM. JEDNOTKU INSTALUJTE MIMO DOSAH DĚTÍ. OBSAH DODÁVKY Jednotka VUT Návod k použití (Dálkový ovládací panel) Montážní box pro montáž do zdi Montážní box pro montáž na zeď Upevňovací sada Přepravní obal STRUKTURA KÓDU PRODUKTU VUT X PB EC A14 Typ jednotky VUT - rekuperační jednotka Vzduchový výkon [m³/h] Instalace, orientace přírub P - podstropní montáž, horizontální příruby Extra komponenty B - bypass Typ motoru EC motory (elektronicky komutované) Ovládací panel

6 6 TECHNICKÉ PARAMETRY Jednotky jsou navrženy pro užití ve vnitřních prostorech se stálou teplotou vzduchu v rozmezí od +1 C do +40 C a relativní vlhkostí do 80%. Stupeň krytí proti vniknutí prachových částic a vody: Motory používané v jednotkách VUT odpovídají stupni krytí IP44 Jednotka připojená k vzduchotechnickému potrubí odpovídá stupni krytí IP22. Shrnutí a rozměry spolu s dalšími technickými parametry jsou uvedeny na Obr.1 a v Tab.1 a Tab.2. Design jednotek je pravidelně vylepšován, proto se některé modely mohou nepatrně lišit od těch, které jsou uvedeny v tomto manuálu. Model VUT 160 PB EC A14 VUT 350 PB EC A14 1~ 230 Napětí [V / Hz] Příkon jednotky [W] Maximální proud jednotky [A] 0,4 1,3 Vzduchový výkon [m3/h] Otáčky [min-1] Akustický tlak ve 3m [db(a)] od -25 do +60 C Maximální teplota vzdušiny [ C] aluzinek Materiál opláštění 40 mm minerální vlna Izolace Filtr - odtah G4 Filtr - přívod G4 (volitelně F7) Ø125 Průměr potrubí [mm] od 82 do 94 % od 80 do 91 % Hmotnost [kg] Účinnost rekuperace [%] Ø160 protiproudý Typ rekuperátoru hliník B1 B3 B2 B ØD Materiál rekuperátoru Ø10,2 8 holes Ø16 A A2 A1 L L2 L3 L4 L5 L1 L6 Model L3 H H1 L4 L2 Rozměry [mm] ØD A A1 A2 B B1 B2 B3 H H1 L L1 L2 L3 L4 L5 L VUT 160 PB EC VUT 350 PB EC

7 7 Ovládací panel Ovládací panel je vybaven dotykovými tlačítky pro ovládání a nouzový indikátor Napětí V operačních změn IP30 Stupeň krytí Hmotnost Rozsah vlhkosti 150 g od 5 % do 80 % (bez kondenzace) R1,5 OUT OUT OUT - Tx Rx IN + 4 Životnost baterie 62,3 52 od 0 C do +45 C 86 Teplotní rozsah 58 11,2 DESIGN A FUNKČNÍ LOGIKA Elektrické vývody Řídicí jednotka Ovládací panel Přívodní ventilátor Odtahový ventilátor Bypass klapka Teplotní čidlo ochrany před zamrznutím Filtr - odtah Filtr - přívod *Senzor vlhkosti Protiproudý rekuperátor Vana Servisní strana Odnímatelné panely pro údržbu a výměnu filtrů Kondenzátní potrubí Servisní strana jednotky je vybavena odnímatelnými panely upevněnými šrouby pro čištění filtrů a jejich výměnu. Řídicí jednotka je umístěna v krytu jednotky. Napájecí a zemnící kabely jsou připojeny k řídicí jednotce kabelovými vývody umístěnými na straně jednotky. Rozdílné teploty nasávaného a odtahovaného vzduchu vedou mají za následek vznik kondenzátu. Ten se shromažďuje ve vaně a poté je odváděn kondenzátním potrubím (odtokovým systémem). *Na přání zákazníka může být jednotka vybavena senzorem vlhkosti. Ten je k dostání jako příslušenství k jednotce samostatně. Jednotka s nainstalovaným senzorem vlhkosti je schopna udržovat požadovanou vlhkost uvnitř místnosti. Pokud vlhkost odtahovaného vzduchu překročí nastavenou hodnotu, systém se automaticky přepne na maximální výkon. Poté co vlhkost opět klesne, jednotka se vrátí do předchozího režimu. Instalace a zapojení senzoru vlhkosti provádí servisní technik.

8 8 PROVOZNÍ REŽIMY Režim rekuperace tepla: teplý vzduch odtahovaný z místnosti proudí skrze výstupní filtr do jednotky (resp. rekuperátoru), kde odevzdá část své tepelné energie a poté je odtahovým ventilátorem vyfukován ven. Studený čerstvý vzduch z vnějšího prostředí proudí skrze vstupní filtr do jednotky (resp. rekuperátoru), kde přijímá tepelnou energii a poté je přívodním ventilátorem přiváděn do místnosti. Přiváděný vzduch je tedy ohříván v rekuperátoru (výměníku) díky přenosu tepelné energie a vlhkosti odtahovaného vzduchu. Vzduch z vnějšího prostředí a odtahovaný vzduch z místnosti nikdy nepřijdou do kontaktu, jsou zcela separovány, čímž je vyloučeno jakékoliv znečištění přiváděného vzduchu. Rekuperace minimalizuje ztráty energie, její spotřebu a tedy i náklady na provoz ventilace (klimatizace). VÝFUK PŘÍVOD ODTAH SÁNÍ Režim odmražení: V zimním období je rekuperátor chráněn před zamrznutím automatickým odmrazovacím systémem. Klesne-li teplota u senzoru ochrany proti zamrznutí umístěného ve výfuku po proudu rekuperátoru pod +3 C, aktivuje se automaticky odmrazovací režim. Poté co teplota vzroste, jednotka se vrátí k předchozímu provoznímu režimu. V odmrazovacím režimu pracuje pouze odtahový ventilátor, přívodní je zastavený. PŘÍVOD VÝFUK ODTAH SÁNÍ Letní chladící režim: Bypass klapka je otevřená a nasávaný vzduch z vnějšího prostředí je přiváděn do místnosti mimo tm mimo rekuperátor. Teplota nasávaného vzduchu tedy zůstává konstantní, rekuperace neprobíhá. VÝFUK PŘÍVOD ODTAH SÁNÍ

9 9 MONTÁŽ A NASTAVENÍ JEDNOTKA SMÍ BÝT INSTALOVÁNA POUZE DOSTATEČNĚ KVALIFIKOVANÝM A ZKUŠENÝM TECHNIKEM A S POMOCÍ ODPOVÍDAJÍCÍHO MATERIÁLU A NÁŘADÍ. INSTALACE SENZORU VLHKOSTI Senzor vlhkosti není součástí dodávky a je k dostání samostatně Senzor vlhkosti musí být nainstalován před samotnou montáží jednotky: odšroubujte šrouby v servisním panelu jednotky a panel sejměte ; připevněte senzor vlhkosti do držáku na panelu odtahového potrubí a zapojte konektor do odpovídající zdířky na vnější straně řídicí jednotky, viz. Diagram zapojení. znovu připevněte servisní panel. MONTÁŽ JEDNOTKY Pro zajištění nejlepšího možného výkonu jednotky a minimalizaci tlakových ztrát vzniklých prouděním, zajistěte při montáži přímý úsek potrubí před i za jednotkou. Minimální délka přímého (rovného) úseku: alespoň 1x délka průměru potrubí na straně sání alespoň 3x délka průměru potrubí na straně výfuku Vzduchotechnické potrubí musí být na obou koncích vybaveno mřížkou (síťkou) s velikostí ok do 12,5 mm nebo jakýmkoliv jiným ochranným zařízením, zajišťujícím ochranu před vniknutím nežádoucích objektů do systému. Podstropní montáž

10 10 INSTALACE NASTĚNNÉHO OVLÁDACÍHO PANELU UJISTĚTE SE, ŽE OVLÁDACÍ PANEL NENÍ POŠKOZEN! NEPOUŽÍVEJTE POŠKOZENÝ PANEL ANI SOUČÁSTKY! neinstalujte OVLÁDACÍ PANEL NA NEROVNÝ POVRCH! PŘI DOTAHOVÁNÍ ŠROUBŮ POSTUPUJTE OPATRNĚ A NEVYVÍJEJTE PŘÍLIŠNOU SÍLU DEFORMATION. Montáž panelu do zdi: 1. Vytvořte otvor pro zapuštění ovládacího panelu. Do otvoru protáhněte veškeré potřebné kabely a nainstalujte do něj montážní panel. 2. Pomocí šroubováku opatrně vycvakněte ovládací panel z jeho zadního krytu. 3. Upevněte zadní kryt 4. Připevněte přední část ovladače do montážního panel ovládacího panelu pomocí šroubků skrze (zacvaknutím). připravené otvory. Poté zapojte kabely k ovládacímu panelu podle schématu zapojení. 2. Pomocí šroubováku opatrně vycvakněte ovládací panel z jeho zadního krytu. 3. Upevněte zadní kryt 4. Připevněte přední část ovladače do montážního panel ovládacího panelu pomocí šroubků skrze (zacvaknutím). připravené otvory. Poté zapojte kabely k ovládacímu panelu podle schématu zapojení. Montáž na povrch zdi: 1. Přiveďte veškeré potřebné kabely do místa instalace ovládacího panelu a nainstalujte montážní panel na povrch zdi.

11 11 ODVOD KONDENZÁTU Zapojte odtokový systém kondenzátního potrubí podle obrázku. Sklon musí být minimálně 3 s Sifon Vývod potrubí min 3 min 3 Kondenzátní potrubí Odpadní systém Pokud je očekáván provoz při teplotách kolem 0 C, je třeba zajistit zateplení případně ohřev kond. systému.

12 12 PŘIPOJENÍ KE ZDROJI PŘIPOJENÍ JEDNOTKY KE ZDROJI ELEKTRICKÉ ENERGIE SMÍ PROVÁDĚT POUZE KVALIFIKOVANÝ ELEKTRIKÁŘ. JMENOVITÉ HODNOTY JSOU UVEDENY NA VÝROBNÍM ŠTÍTKU. NEUKLÁDEJTE KABEL DO TĚSNÉ BLÍZKOSTI KABELU OVLÁDACÍHO PANELU! NENAVÍJEJTE KABEL Z OVLÁDACÍHO PANELU DO SMYČEK! JAKÁKOLIV MANIPULACE S VNITŘNÍM ZAPOJENÍM JE ZAKÁZÁNA A RUŠÍ ZÁRUKU! Jednotka je určena pro zapojení do jednofázové střídavé sítě 230 V/50-60 Hz. pomocí předzapojeného kabelu. Připojte jednotku ke zdroji s využitím automatického externího obvodu s integrovaným jističem. Hodnota jističe musí být zvolena podle maximálního proudu protékajícího jednotkou, viz. Technické parametry. Technické požadavky kabelu pro připojení ovládacího panelu k jednotce: 2 typ - 4x0,25 mm ; délka - up to 10 m. Jednotka má možnost připojení dodatečného externího příslušenství do svorkovnice X2, která je umístěna na zavěšeném elektrickém podstavci řídicí jednotky. Extra připojení jsou znázorněna v diagramu elektrického zapojení tečkovanými čarami. PK - připojení automatického požárního jističe Pro připojení požárního jističe odstraňte zkratovací propojku (jumper) mezi kontakty 1 a 2. V případě požáru suchý kontakt přeruší obvod z panelu požárního hlásiče a odřízne zdroj energie. Připojení externího příslušenství jako je CO2 senzor. (NO, C) Připojte CO2 senzor na kontakty 6 a 7 pomocí normálně zavřeného suchého kontaktu. Pokud je kontakt uzavřen, jednotka se spustí na maximální rychlost. Připojení senzoru vlhkosti HV2 (+U, 0-10V, GND) Připojte senzor vlhkosti HV2 (není součástí balení, k dostání samostatně) ke kontaktu na postranním panelu krytu řídicí jednotky ze strany potrubí výfuku podle diagramu elektrického zapojení. Diagram elektrického zapojení: PK panel požárního hlásiče Ovládací panel (před připojením vyjměte zktratovací propojku) +U 3 X1 Bílá GND 2 XP 0-10V 1 L 1 N 2 3 Rx + Zelená 230 V/50-60 Hz Servo klapky Externí přísl. - Tx NO (CO 2 senzor) Hnědá QF Žlutá Senzor vlhkosti PE PK PK +U 0-10V GND NO C GND Tx Rx +U SM1 SM2 přívod výfuk L1 N L1 N SM-L SM- 13 X2

13 13 OVLÁDÁNÍ JEDNOTKY POUŽITÍ SOFTWARU Pro práci s předinstalovaným softwarem připojte jednotku k notebooku nebo PC pomocí USB kabelu s koncovkami typu A a B (viz obrázek). Kabel není součástí balení. USB Type A USB Type B Software umožňuje editaci následujících parametrů: Parametr Tovární nastavení Interval hodnot Nulová rychlost (jednotka vypnuta), % Nízká rychlost, % Střední rychlost, % Vysoká rychlost, % Rychlost jednotky při sepn. suchém kontaktu externí ř. jednotky, % Výměna filtrů (interval výměny), h 2160 (3 měsíce) Hladina vlhkosti, % Seznam editovatelných parametrů se může s novějšími verzemi softwaru rozšiřovat. Nastavení, řešení chyb a upgrade softwaru provádí technik zákaznického servisu. Software je k dispozici na adrese OVLÁDACÍ PANEL Jednotku lze ovládat nástěnným ovládacím panelem pomocí dotykových tlačítek. Vysoká rychlost Údržba filtrů Střední rychlost Nízká rychlost Ovládání bypass klapky Nouzový indikátor

14 14 Varianty indikace, pokud je jednotky vypnutá: : Tla ítka nejsou zvýrazn na Indikátor vým ny ltru a nouzový indikátor jsou zvýrazn ny v odpovídajáících p ípadech. Aktivace jednotky: Stiskn te jedeno ze t í rychlostních tla ítek. Stisknuté tla ítko se zvýrazní a jednotka se zapne s odpovídající rychlostí. Zm na rychlosti: Stiskn te rychlost, na kterou chcete jednotku p epnout. Tla ítko se zvýrazní a jednotka se p epne na odpovídající rychlost. Deaktivace jednotky: Pro vypnutí jednotky stiskn te zvýrazn né tla ítko rychlosti. Letní chladící re im: Stiskn te dotykové tla ítko. Tla ítko se zvýrazní, bypass klapka se otev e a jednotka se p epne na chladící re im bez rekuperace. Po ka dém stisknutí tla ítka se re im p epne a ulo í do pam ti ovládacího panelu. Údr ba ltr : Poté, co jednotka dosáhne nastavené hodnoty provozních hodin, tla ítko se zvýrazní pro p ipomenutí nutnosti i t ní i vým ny ltr. Po vým n ltr resetujte provozní hodiny stisknutím a podr ením tla ítka po dobu 5 sekund. Potvrzení resetu je znázorn no zhasnutím tla ítka. P i editaci provozních hodin pomocí softwaru se i te sekcí Údr ba ltr. Alarm: V p ípade alarmu se tla ítko zvýrazní. V p ípad alarmu kontaktujte servisní centrum! ÚDR BA P ED JAKOUKOLIV ÚDR BOVOU PRACÍ ODPOJTE JEDNOTKU OD ZDROJE ELEKTRICKÉ ENERGIE! Doporu ená frekvence servisu a údr by je 3-4x do roka a zahrnuje následující operace: 1. Údr ba ltr (3-4x ro n ) Špinavé filtry zvyšují odpor systému a snižuje průtok vzduchu.. Proto je třeba filtry čistot alespoň 3-4x za rok. Vakuové čištění je povoleno. Po dvou čištěních musí být filtry nahrazeny novými. Pro nákup nových filtrů kontaktujte prodejce jednotky. Chcete-li vyčistit nebo vyměnit filtry, sejměte odnímatelný panel na servisní straně jednotky. Po čištění nainstalujte zpět v obráceném pořadí.

15 15 2. Údržba rekuperátoru (1x ročně) Prach se může usazovat an tepelném výměníku i přes ř správnou údržbu a výměnu filtrů podle předchozího návodu. Pro správnou funkci rekuperátoru je vyžadováno řádné čištění. Rekuperátor je připojen k vaně úchytkami, které by měly být odstraněny pouze v případě výměny rekuperátoru. Vana je k jednotce připojena třemi šrouby. Pro čištění rekupeátoru jej i s vanou vyjměte z jednotky, vyprázdněte vodu z vany skrze odtokovým potrubím a poté propláchněte rekuperátor teplou vodou či slabým mýdlovým roztokem. Poté nainstalujte suchý rekuperátor zpět v opačném pořadí. 3. Kontrola ventilátorů (1x ročně) I přes správné zacházení a údržbu filtrů a tepelného výměníku se může uvnitř ventilátorů usazovat prach a podobné nečistoty a snižovat tak jejich výkon a množství přiváděného vzduchu. Očistěte ventilátory měkkým kartáčkem nebo látkovým hadříkem. Na čištění nepoužívejte vodu či jiná rozpouštědla a ostré objekty, abyste se vyhnuli poškození. 4. Kontrola odtokového systému (1x ročně) Odtokové kondenzátní potrubí se může ucpat vylučovanými částicemi. Nalijte trochu vody do potrubí a zkontrolujte, zda není ucpané. V případě nutnosti vyčistěte potrubí a sifon. 5. Kontrola vzduchotechnického potrubí (1x za 5 let) I při dodržování všech výše popsaných bodů se může ve vzduchotechnickém potrubí usazovat prach a snižovat výkon. Údržba potrubí spočívá v pravidelném čištění a případné výměně nefunkčních částí. 6. Údržba řídicí jednotky (v případě potřeby) Údržba řídicí jednotky smí být prováděna pouze kvalifikovaným expertem s povolením k maniulaci s odpovídajícím elektrickými zařízeními a zapojením.

16 16 PORUCHY Problém5 Tabulka Možné důvody Chybí zdroj energie Ventilátor(y) se Zaseknutý motor, zanesené lopatky nespustí ventilátoru Alarm v systému Přerušení Vysoká spotřeba proudu v obvodu obvodu jističem vyhazuje jistič. Nedostatečné proudění vzduchu Únik vody Ujistěte se, že je zdroj správně zapojen. Pokud ne, opravte zapojení Vypněte jednotku. Rozhýbejte motor, vyčistěte lopatky a restartujte jednotku Vypněte alarm a restartujte jednotku Vypněte jednotku. Odstraňte zdroj vysoké spotřeby. Zkontrolujte funkčnost jističe. Vypněte a zapněte jistič a restartujte jednotku. Nastavení slabého proudění Přepněte jednotku na vyšší výkon Tepelný výměník, filtry nebo ventilátory jsou zanesené Vyčistěte nebo vyměňte filtry, vyčistěte ventilátor a výměník Součásti vzduchotechnického systému jsou zašpiněné nebo poškozené Vyčistěte nebo vyměňte součásti vzduchotechnického systému Klapky, difuzory nebo kryt mřížky je zavřený Výstupní filtr je zanesený Ujistěte se, že jsou klapky difuzory a kryt mřížky zcela otevřeny. Vyčistěte nebo vyměňte výstupní filtr Chladný přívodní vzduch Tepelný výměník je zamrzlý Přílišný hluk nebo vibrace Řešení Porucha ohřívače Zkontrolujte stav výměníku. Vypněte jednotku a zapněte ji, až nebezpečí zamrznutí pomine Kontaktujte servisní centrum Znečištění pohonu (motoru) Vyčistěte pohon (motor) Špatné připevnění jednotky Dotáhněte šrouby, řádně upevněte jednotku Chybí antivibrační podložky Nainstalujte antivibrační podložky Vypouštěcí systém je ucpaný, poškozený, nebo špatně nainstalovaný Vyčistěte odpadní systém, zkontrolujte úhel potrubí. Ujistěte se, že sifon je naplněn a potrubí je chráněné proti mrazu

17 17 DOPRAVA A SKLADOVÁNÍ Jednotky skladujte v originálním balení v dobře větraných a suchých prostorech s teplotou mezi +10 C a +40 C. Okolní vzduch nesmí obsahovat výpary nebo jiné látky, které by mohly způsobit korozi nebo jiné poškození jednotky či vnitřní elektroniky. K manipulaci používejte zvedací zařízení, abyste předešli pádu či nadměrnému houpání jednotky. Jednotky mohou být přepravovány jakýmkoliv dopravcem, pokud je zaručena dostatečná ochrana před vlhkostí a mechanickým poškozením. Během přepravy se vyvarujte otřesů a nárazů. ZÁR UKA VÝROBCE Výrobce poskytuje při běžném provozu jednotky dvouletou záruku od data prodeje, pokud jsou dodrženy veškeré přepravní, skladovací, instalační a manipulační předpisy. Není-li možné ověřit datum prodeje, bude záruční doba počítána od data výroby jednotky. V případě jakékoliv poruchy jednotky během provozu v záruční době přijme výrobce nároky zákazníka pouze s řádným technickým popisem poruchy. Jakékoliv neautorizované zásahy do elektroniky ruší právo na uplatnění záruky poskytované výrobcem. Pro záruční a pozáruční opravy kontaktujte dodavatele Záruční a pozáruční opravy jednotek VUT musí být prováděny v továrně výrobce. V případě reklamace přiložte tento manuál s řádně vyplněným dokladem o zapojení a záručním listem. Záruční oprava nezahrnuje ⁴ Běžnou údržbu ⁴ Instalaci a demontáž jednotky ⁴ Nastavení jednotky Pro uznání záruky dodejte řádně orazítkované a vyplněné osvědčení o instalaci, doklad o zapojení, doklad o zaplacení atd. uvedené dále v tomto manuálu. Jednotka se musí shodovat s manuálem. Pro poskytnutí záruky kontaktujte prodejce jednotky Záruční oprava nebude poskytnuta v těchto případech: ⁴ Nedodání veškeré řádně vyplněné dokumentace či nekompletnost jednotky (chybějící komponenty vyjmuté uživatelem apod.) ⁴ Neshoda modelu jednotky a manuálu resp. dokumentace ⁴ Nezajištění řádné technické údržby jednotky ⁴ Viditelné mechanické poškození opláštění jednotky ⁴ Změny v zapojení a jakékoliv úpravy jednotky ⁴ Výměna originálních dílů ⁴ Nesprávné zacházení s jednotkou ⁴ Porušení instalačních předpisů ⁴ Nedodržení pracovních postupů uvedených v návodu k použití ⁴ Nesprávné připojení ke zdroje elektrické energie ⁴ Poškození jednotky z důvodu nekvalitního zdroje elektrické energie (napěťové vlny, nárazy...) ⁴ Neautorizovaná oprava ⁴ Neautorizovaný zásah do jednotky ⁴ Uplynutí záruční lhůty ⁴ Porušení dopravních předpisů ⁴ Porušení skladovacích předpisů ⁴ Poškození či nevhodná manipulace s jednotkou třetí osobou ⁴ Poškození jednotky přírodními živly (záplavy, požáry, zemětřesení, války...) ⁴ Chybějící plomby či jejich poškození ⁴ Nedostatečně vyplněný manuál (doklady o přijetí, zapojení...) ⁴ Chybějící doklad o zaplacení DODRŽENÍ UVEDENÝCH POSTUPŮ ZAJISTÍ DLOUHODOBOU A SPOLEHLIVOU FUNKCI JEDNOTKY. NA ZÁRUČNÍ NÁROKY UŽIVATELE BUDE BRÁN ZŘETEL POUZE POKUD PŘEDÁ JEDNOTKU, DOKLAD O ZAPLACENÍ (FAKTURU) A ŘÁDNĚ VYPLNĚNÝ A ORAZÍTKOVANÝ NÁVOD K POUŽITÍ.

18 18 DOKLAD O P IJETÍ Typ produktu Rekuperační jednotka Model VUT PB EC Sériové číslo Datum výroby je shodná s technickou specifikací uvedenou v tomto návodu a prohlášena za provozuschopnou Potvrzení funkčnosti výrobku INFORMACE O PRODEJCI Název společnosti Adresa Telefonní číslo Datum prodeje Jednotka včetně všech komponent a návodu k použití byla přijata Souhlasím se záručními a provozními podmínkami. Razítko prodejce Podpis zákazníka DOKLAD O ZAPOJENÍ Rekuperační jednotka VUT PB EC byla řádně připojena ke zdroji elektrické energie v souladu s postupy uvedenými v tomto manuálu dostatečně kvalifikovaným technikem. Název společnosti Adresa Telefonní číslo Jméno technika Datum zapojení: Podpis: Instalace jednotky byla provedena v souladu se všemi postupy uvedenými v tomto návodu a v souladu s místními normami a nařízeními, mechanickými a elektrickými standardy. Jednotka pracuje správně a bez problémů. Podpis: Razítko společnosti, která provedla zapojení

19 19 ZÁR UČNÍ LIST Typ produktu Model Rekuperační jednotka VUT PB EC Sériové číslo Datum výroby Datum prodeje Záruční lhůta Prodejce Razítko prodejce

20 DOSPEL CZECH PROTOŽE VZDUCH JE POTŘEBA
