1 DC12-10R Systém měření proudu Verze firmware: v4 Poslední změna: Obsah K čemu slouží DC12-10R...3 Výhody systému DC12-10R:...3 Montáž a zapojení...4 Zapojení čtyřpólového konektoru (nahoře)...4 Zapojení třípólového konektoru (dole)...4 Zapojení proudových vstupů...4 Zapojení pro měření napětí na desce sensorů...4 Zapojení diskrétních (binárních) vstupů...5 EMC, ochrana vůči blesku a přepětí...5 Rozměry a umístění otvorů...7 Montážní podložka...8 DC12-10R fotografie s montážní podložkou...9 Kontrolky na desce CPU...9 Kontrolky na desce sensorů...9 Technické parametry...10 Čtení měřených údajů...11 Režimy měření...11 Podporované formáty dat...11 Průměrné hodnoty proudu (A),...11 Maximální hodnoty proudu (A),...12 Minimální hodnoty proudu (A),...12 Průměrné hodnoty výkonu (kw),...13 Měření napětí (V),...13 Průměrné hodnoty proudu (A), x Maximální hodnoty proudu (A), x Minimální hodnoty proudu (A), x Průměrné hodnoty výkonu (W),...15 Měření napětí (V), x Digitální vstupy,...15 Čítače digitálních vstupů,...16 Nastavení a kalibrace...16 Nastavení sériového portu...16 Kalibrace...16 Kalibrace offsetu sensorů...16 Konfigurační parametry...17 Kalibrace offsetů, reset do továrního nastavení a aktuální konfigurace...17 Informace o produktu...17 Příkazy...17 DI čítač Roll Values...18 Mód DI čítač...18 DI ostatní...18 strana 1/23
2 Citlivost senzoru proudu...18 Odchylky senzoru proudu...19 Odchylky senzoru napětí...19 Výběr zdroje napětí pro výpočet výkonu...19 Faktory výpočtu proudu...20 Faktory výpočtu napětí...20 Registry výpočtu proudu...20 Registry kalibrace napětí...21 Program DC12config...22 Doporučený postup pro kalibraci:...22 Obsah balení...23 strana 2/23
3 K čemu slouží DC12-10R DC12-10R je deska pro měření stejnosměrného a střídavého proudu. Je určena pro instalaci do rozváděčů. Deska měří proud pomocí 12ti senzorů stejnosměrného proudu. Dále měří jedno stejnosměrné napájecí napětí v rozsahu VDC a obsahuje dva isolované kanály pro měření stejnosměrného napětí v rozsahu 0 až 1000 VDC. Desky řady DCxx jsou vyráběny v několika modifikacích se stejnou deskou procesoru a různými deskami senzorů. Pokrývají tak rozsah měřených proudů od 10A do 800A. Výsledky měření jsou k dispozici na galvanicky isolovaném sériovém portu RS485 s protokolem Modbus RTU. Deska najde uplatnění v: telekomunikačních rozvodech stejnosměrného proudu s napětím -48VDC solárních elektrárnách při měření řetězců panelů ve sdružovacích rozváděčích. v energetice v rozvodnách a elektrárnách při měření proudu v rozvodech 110 VDC a 220 VDC Výhody systému DC12-10R: Velká hustota měření, deska zabírá málo místa v rozváděči. Obousměrné měření: směr měřeného proudu je označen znaménkem. Měření střídavého proudu. Pro měření střídavého proudu deska poskytuje hodnoty RMS (střední kvadratické hodnoty). Rychlá odezva na sériovém portu, deska dovede zpracovat cca 10 dotazů a odpovědí za sekundu. Odezva na dotaz je typicky do 1 ms. Široký rozsah napájecího napětí od 10 VDC do 68 VDC (potřebný rozsah napájecího napetí je třeba specifikovat při objednávce). Nízká vlastní spotřeba cca 1,5W. Zabudované zpracování signálu: deska poskytuje průměrné, maximální a minimální hodnoty. Dovede zachytit krátké odchylky napětí a proudu. Isolovaný sériový port. Isolovaný sériový port snižuje pravděpodobnost poruchy měření v případech přepětí, zkratů a jiných katastrof na měřených silových obvodech. Proudové senzory mohou měřit obvody s velkým napětím. Výsledné hodnoty jsou poskytovány současně ve formátu s pohyblivou čárkou a celočíselně. strana 3/23
4 Montáž a zapojení DC12-10R se skládá ze dvou desek plošných spojů umístěných nad sebou a sešroubovaných přes distanční sloupek. Hlavní velká deska má na sobě senzory a konektory pro připojení desku procesoru. Na desce procesoru (viz. obrázek) je napájecí zdroj pro senzory, obvody pro úpravu analogových signálů ze senzorů, procesor DSP a obvody komunikačního portu. Na desce jsou čtyři kontrolky popsané v samostatné kapitole. Pro napájení a přenos dat má deska dva konektory: čtyřpólový konektor P5 a třípólový konektor P4. Zapojení čtyřpólového konektoru (nahoře) P i n F u n k c e 1 Napájení +48V 2 Měření +(0..120V) DC 3 Napájení -48V 4 Měření -(0..120V) DC Pro připojení napájení a měřeného napětí použijte nadřazené jištění pojistkami 0,5A pro každý vodič, celkem 4 pojistky. Zapojení třípólového konektoru (dole) P i n F u n k c e 1 RS 485 A (+) 2 RS 485 B (-) 3 RS 485 ground Všechny tři piny RS485 jsou isolovány od ostatních obvodů. Zapojení proudových vstupů Deska obsahuje 4 skupiny výkonových konektorů s páčkou pro bezšroubové připojení měřených obvodů. Každá skupina je galvanicky izolovaným ostrůvkem a obsahuje tři vstupy a jeden společný výstup. Skupiny jsou na desce označeny X1, X2, X3 a X4. Když se díváme na konektor zpředu ze strany vstupních vodičů, první vstup je vlevo, společný výstup je vpravo. Každý ostrůvek může být připojen na jiný potenciál. Tímto způsobem můžeme měřit na obou pólech a z rozdílu měřených proudů vyhodnocovat závady v elektrických rozvodech. Zapojení pro měření napětí na desce sensorů Na desce DC12-10R jsou dva isolované převodníky pro měření napětí. Jeden je strana 4/23
5 zapojen mezi skupinami vstupů X1 a X2, druhý mezi X3 a X4. Polarita měřeného napětí je vyznačena na desce. Převodníky mají velké numerické rozlišení a měří napětí od nuly do 1000 VDC. Pokud měření napětí pro danou aplikaci nepotřebujeme, nemusíme dodržovat na desce vyznačenou polaritu. Chceme-li měřit napětí i proud, máme více možnosti: Můžeme měřit 12 okruhů a stejnosměrné napětí. Pak první tři okruhy budeme měřit na plusových vodičích na konektoru X1, další tři na minusovém vodiči na konektoru X2. Podobně okruhy 7,8 a 9 budeme měřit na plusu na konektoru X3 a poslední tři na minusu, konektor X4. Můžeme měřit 6 okruhů na obou pólech, plusy na konektorech X1 a X3, minusy na konektorech X2 a X4. Můžeme vstupy tři sensory na ostrůvku propojit paralelně: pak získáme 4 kanály měření proudu každý zvládně 40 A. Mezi ostrůvky opět funguje měření napětí. Zapojení diskrétních (binárních) vstupů Deska DC12-10R má dva binární vstupy na konektoru P3. Binární vstupy jsou určeny pro zjištění stavu bezpotenciálních kontaktů. Pro signalizaci stavu vstupů slouží dvě červené LED. První vstup je zapojen na kontakty P3:1 a P3:2, druhý na P3:3 a P3:4. Kontakty P3:2 a P3:4 jsou pro oba vstupy společné na jsou na desce propojeny. Vstupy nejsou určeny pro připojení dlouhých kabelů, doporučujeme omezit jejich použití na stejný rozváděč, kde je instalovaná deska DC12-10R. Při zapojení vstupů je třeba se vyvarovat souběhům se silovými vodiči, v nichž teče velký proud. Vstupy jsou vzorkovány frekvenci 32 khz a můžeme je použít i pro počítání impulsů. EMC, ochrana vůči blesku a přepětí. Desky DC12-10R typicky slouží pro měření v prostředí fotovoltaických elektráren, kde ve stejnosměrných rozvodech se šíří vysokofrekvenční rušení od střídačů. Měření je často instalováno v malých rozváděčích vedle panelů, dlouhé kabely zvyšují riziko vzniku přepětí při bouřkách a elektrických poruchách. Otázka odrušení není jednoduchá a vychází za rámec tohoto manuálu. Zde jsou základní opatření pro odrušení a ochranu systému měření: Komunikační sběrna musí být zapojena stíněným krouceným dvoudrátovým kabelem určeným pro průmyslové sběrny. RS485 funguje lépe s větším průřezem vodičů. To je důvod, proč pro RS485 se nehodí klasický kabel používaný pro rozvody ethernet - tento kabel má malý průřez vodičů. Počet zařízení na jedné sběrně: desky DC12-10R málo zatěžují komunikační sběrnu a teoreticky z pohledu zatížení sběrny můžeme mít na jedné sběrně až 128 desek. V prostředí s rušením však doporučujeme velký systém měření zapojit větším počtem samostatných sběren. Počet zařízení na každé sběrně RS485 by měl být přibližně 20 nebo méně. Pro připojení k nadřazenému počítači můžeme přitom s výhodou použit převodníky RS485 na ethernet. strana 5/23
6 Nejlépe fungují převodníky, které rozumí protokolu modbus a převádí sériový modbus na modbus/tcp. Pečlivě dodržujme pravidla pro zapojení sběren RS485. Tyto pravidla jsou běžně k dispozici z různých zdrojů, proto je zde neopakujeme. Jeden vedecký článek na toto téma je zde Napájecí a komunikační kabely nesmí být v souběhu se silovými kabely od panelů. Souběhy nesmí být ani uvnitř rozváděčů, kde je instalováno měření. Při drátování silových rozváděčů DC se snažíme o to, aby každý plusový vodič vedl co nejvíc spolu s odpovídajícím minusovým vodičem, tyto vodiče nejlépe spolu spáskujeme. Ve stejnosměrných rozváděčích můžeme instalovat odrušovací kondenzátory zapojené mezi plusovou a minusovou sběrnou. Při zapojení FV panelů je třeba minimalizovat pomyslnou plochu uvnitř smyčky, která propojuje řetězec panelů. Toho dosáhneme tak, že se snažíme vodiče plus a minus k sobě svázat pokud možno po celé cestě. Desky DC12-10R mají plně izolovaný komunikační port a izolované napájení. Ujistíme se, zda na stejné komunikační sběrně nejsou jiná zařízení s neizolovaným portem: takové zařízení může přispívat k zarušení sběrny. S rušením můžeme nejlépe bojovat přímo u zdroje. To znamená, že je vhodné se ujistit, zda střídače mají zabudované filtry na straně DC a případně filtr doplnit. Pro ochranu vůči přepětí je třeba se ujistit, zda v systému jsou instalovány vhodné přepěťové ochrany pro silové rozvody DC, pro napájení systému měření i pro komunikační sběrnu. strana 6/23
7 Rozměry a umístění otvorů strana 7/23
8 Montážní podložka Systém měření DC12-10R je dodáván s montážní podložkou z ocelového plechu dle níže uvedeného výkresu. Montážní deska slouží pro jednoduché upevnění na montážní desku rozváděče. strana 8/23
9 DC12-10R fotografie s montážní podložkou Kontrolky na desce CPU Na desce CPU jsou čtyři kontrolky: ISO3V3 Isolované napájení komunikačního portu (zelená) 3V3 Napájecí napětí +3,3V pro procesor (zelená). Když kontrolka svítí, funguje i napájení +5V pro senzory TXD Vysílání (červená). Když kontrolka problikne, deska odpovídá na dotaz. RDX Příjem (zelená). Kontrolka bliká při každé aktivitě na komunikační sběrně. Kontrolky na desce sensorů LED1, LED2 Dvě červené kontrolky stavu binárních vstupů LED3, LED4 Isolované napájení pro A/D převodníky měření napětí. strana 9/23
10 Technické parametry N a p á j e n í Napájecí napětí 12V: 9-20 VDC 24V: VDC 48V: VDC Spotřeba energie 1,5W Přepěťová ochrana zabudovaná přepěťová dioda (transil) Nadřazené jištění pojistka 0,5A (není na desce) Odrušení zabudovaný LC filtr M ě ř e n í p r o u d u Počet kanálů měření 12 Rozsah měření A Nominální proud 10 A Trvalé přetížení 16A Maximální přetížení 80A po dobu 1 s bez poškození senzorů Průřez vodiče 16 mm2 pevný, 10 mm2 laněný s koncovkou Nelinearita <1% měřené hodnoty v rozsahu -20A..+20A Přesnost měření 0,5% rozsahu Vložený odpor <2,5 mω M ě ř e n í n a p ě t í n a d e s c e s e n s o r ů Počet kanálů měření 2 Rozsah měření VDC Přesnost 0,2% rozsahu Trvalé přetížení VDC VDC Isolační pevnost 2500 VDC Impedance 1440 kω M ě ř e n í n a p á j e c í h o n a p ě t í Počet kanálů měření 1 Rozsah měření VDC Přesnost měření 0,2% z rozsahu Vstupní odpor 99 kohm B i n á r n í v s t u p y Počet 2 Maximální napětí -30 VDC VDC K o m u n i k a č n í p o r t Rozhraní Galvanicky isolovaná dvoudrátová sběrna RS485 Přenosová rychlost 9600, 19200, nebo bps Výchozí nastavení bps, 1 start bit, 8 bit data, sudá parita, 1 stop bit Protokol Modbus RTU dle specifikace V1.02 z roku 2006 strana 10/23
11 Čtení měřených údajů Pro čtení naměřených údajů používáme protokol Modbus RTU s fyzickým rozhraním RS485. DC12-10R podporuje jen komunikaci po dvoudrátové sběrně s polovičním duplexem. Standardní nastavení portu je jeden start bit, 8 datových bitů, sudá parita, jeden stop bit, rychlost bps. Výše uvedené nastavení je doporučený default dle posledního standardu protokolu Modbus. Modbus je otevřeným protokolem, jehož podrobnou specifikaci můžeme získat na Pro správnou funkci komunikační sběrny je třeba dodržet pravidla pro drátování, která jsou podrobně popsána v definici protokolu modbus. Pro propojení používáme speciální k tomu určený stíněný komunikační kabel. Každá komunikační sběrna musí být vybavena aspoň jednou přepěťovou ochranou. V České republice vhodné přepěťové ochrany vyrábí například firma Saltek, typ DM006/1 R DJ. U vedení o délce nad 50m musí být přepěťové ochrany na obou koncích sběrny. Stínění komunikační sběrny musí být uzemněno jen v jednom bodě. Upozornění: svorka 3 RS485 ground je připojena na mínus isolovaného zdroje komunikačního portu a není uzemněna. Může sloužit pro připojení stínění komunikačního kabelu. Připojením stínění kabelu k této svorce stínění není uzemněno. Režimy měření Režim měření volíme parametrem mode. Když nastavíme režim DC, hodnoty napětí a proudu jsou průměrné, min a max se počítají přímo ze vzorků. Když zvolíme AC, hodnoty napětí a proudu jsou zpracovány tak, že nejdříve ze vzorků je vypočtena hodnota RMS, pak z RMS se počítají min a max. V režimu AC všechny proudy mají vždy znaménko plus. Režim AC funguje jen pro měření proudů. Měření napětí je vždy stejnosměrné, údaje o napětí a výkonu v režimu AC jsou neplatné. Podporované formáty dat DC12-10R podporuje standardní formáty, a. Formát není standardním formátem dat pro modbus a nemusí být správně čitelný na všech nadřazených zařízeních. Námi použitý formát je v ION Enterprise označen jako IEEEFloat, v programu Modbus Poll se jmenuje Float Inverse. Komu tento formát nevyhovuje, doporučujeme použít data ve standardních formátech a. Průměrné hodnoty proudu (A), I1 avg I2 avg I3 avg strana 11/23
12 40007 I4 avg I5 avg I6 avg I7 avg I8 avg I9 avg I10 avg I11 avg I12 avg Maximální hodnoty proudu (A), Maximální hodnoty proudu jsou automaticky vynulovány po každém čtení. Každé čtení tak dává maximum za interval mezi dotazy I1 max I2 max I3 max I4 max I5 max I6 max I7 max I8 max I9 max I10 max I11 max I12 max Minimální hodnoty proudu (A), Minimální hodnoty proudu jsou automaticky po každém čtení nastaveny na průměrné hodnoty a výpočet minima začíná znovu. Každé čtení tak dává minimum za interval mezi dotazy I1 min I2 min I3 min I4 min I5 min I6 min strana 12/23
13 40061 I7 min I8 min I9 min I10 min I11 min I12 min Průměrné hodnoty výkonu (kw), P1 avg P2 avg P3 avg P4 avg P5 avg P6 avg P7 avg P8 avg P9 avg P10 avg P11 avg P12 avg Měření napětí (V), V1 avg V2 avg V3 avg V1 max V2 max V3 max V1 min V2 min V3 min Průměrné hodnoty proudu (A), x I1 avg I2 avg strana 13/23
14 40203 I3 avg I4 avg I5 avg I6 avg I7 avg I8 avg I9 avg I10 avg I11 avg I12 avg Maximální hodnoty proudu (A), x10 Maximální hodnoty proudu jsou automaticky vynulovány po každém čtení. Každé čtení tak dává maximum za interval mezi dotazy I1 max I2 max I3 max I4 max I5 max I6 max I7 max I8 max I9 max I10 max I11 max I12 max Minimální hodnoty proudu (A), x10 Minimální hodnoty proudu jsou automaticky po každém čtení nastaveny na průměrné hodnoty a výpočet minima začíná znovu. Každé čtení tak dává minimum za interval mezi dotazy I1 min I2 min I3 min I4 min I5 min strana 14/23
15 40230 I6 min I7 min I8 min I9 min I10 min I11 min I12 min Průměrné hodnoty výkonu (W), P1 avg P2 avg P3 avg P4 avg P5 avg P6 avg P7 avg P8 avg P9 avg P10 avg P11 avg P12 avg Měření napětí (V), x V1 avg V2 avg V3 avg V1 max V2 max V3 max V1 min V2 min V3 min Digitální vstupy, DI1 strana 15/23

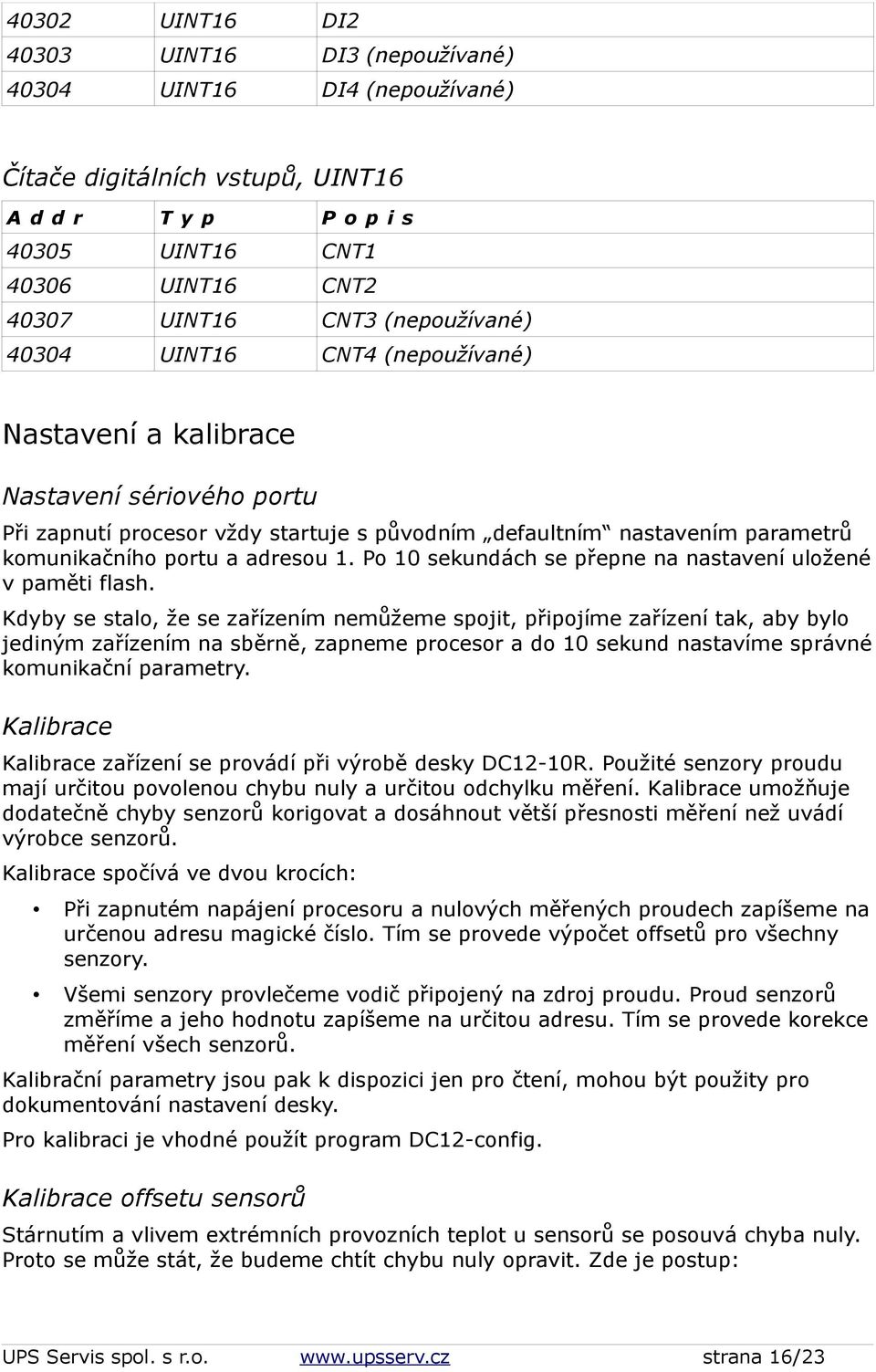

16 40302 DI DI3 (nepoužívané) DI4 (nepoužívané) Čítače digitálních vstupů, CNT CNT CNT3 (nepoužívané) CNT4 (nepoužívané) Nastavení a kalibrace Nastavení sériového portu Při zapnutí procesor vždy startuje s původním defaultním nastavením parametrů komunikačního portu a adresou 1. Po 10 sekundách se přepne na nastavení uložené v paměti flash. Kdyby se stalo, že se zařízením nemůžeme spojit, připojíme zařízení tak, aby bylo jediným zařízením na sběrně, zapneme procesor a do 10 sekund nastavíme správné komunikační parametry. Kalibrace Kalibrace zařízení se provádí při výrobě desky DC12-10R. Použité senzory proudu mají určitou povolenou chybu nuly a určitou odchylku měření. Kalibrace umožňuje dodatečně chyby senzorů korigovat a dosáhnout větší přesnosti měření než uvádí výrobce senzorů. Kalibrace spočívá ve dvou krocích: Při zapnutém napájení procesoru a nulových měřených proudech zapíšeme na určenou adresu magické číslo. Tím se provede výpočet offsetů pro všechny senzory. Všemi senzory provlečeme vodič připojený na zdroj proudu. Proud senzorů změříme a jeho hodnotu zapíšeme na určitou adresu. Tím se provede korekce měření všech senzorů. Kalibrační parametry jsou pak k dispozici jen pro čtení, mohou být použity pro dokumentování nastavení desky. Pro kalibraci je vhodné použít program DC12-config. Kalibrace offsetu sensorů Stárnutím a vlivem extrémních provozních teplot u sensorů se posouvá chyba nuly. Proto se může stát, že budeme chtít chybu nuly opravit. Zde je postup: strana 16/23
17 1. Pošleme na adresu kalibrační heslo. Tím otevřeme kalibrační režim. 2. Na adresu pošleme magické číslo 7294, deska si zapamatuje současnou hodnotu proudu a nastaví tuto hodnotu jako novou nulu. Kalibrujeme když všechny proudy jsou nulové. 3. Pošleme na adresu jedničku. To je povel pro ukončení kalibračního režimu a zápis změn. Kontroler provede restart a znovu nastartuje s upravenými konstantami. Konfigurační parametry Unit ID, adresa na sběrně 1 až 247 (default 1). Ve výrobě je adresa nastavena na poslední tři číslice sériového čísla Rychlost na portu, 9600, (default), nebo = bez parity 1 = lichá parita 2 = sudá (default) = jeden stop bit (default) nebo 2 = dva stop bity Mode: 0 = DC (default), 1 = AC Prodleva 1: prodleva (usec) před vysíláním Tx, (default 1800) Prodleva 2: prodleva (usec) po vysílání Tx, (default 1800) Kalibrace offsetů, reset do továrního nastavení a aktuální konfigurace Aktuální nastavení parametrů: 0 = konfigurace, 1 = default Perioda pro výpočet průměru (s): 1 - default Informace o produktu UINT32 Seriové číslo (YYMMDDXXXX) UINT32 Verze firmware (YYMMDDXXX) UINT32 Konfigurační kód (XXXXXXXXX) Příkazy I Offset cal - Magické číslo V1 Offset cal - Magické číslo V2 Offset cal - Magické číslo V3 Offset cal - Magické číslo 5123 strana 17/23
18 40924 Factory reset - Magické číslo 1278 (reset do defaultu) Configuration address (Konfigurační adresa nastaví do továrního nastavení) DI čítač Roll Values RollValue je číslo, na kterém se čítač přetočí a začne počítat zase od nuly. e D e s c r i p t i o n CNT1 rval RollValue pro čítač DI1 ( ) CNT2 rval CNT3 rval CNT4 rval Mód DI čítač Mód čítače: 0= inkrementuje se na náběžnou hranu (default), 1= inkrementuje se na sestupnou hranu, 2= inkrementuje se na náběžnou a sestupnou hranu. e D e s c r i p t i o n CNT1 mode CNT2 mode CNT3 mode CNT4 mode e D e s c r i p t i o n Debounce period délka periody [msec] pro uznání platného DI ( ) DI ostatní Citlivost senzoru proudu Citlivost senzoru. Rozsah [mv/a] e D e s c r i p t i o n Sensor I Sensor I Sensor I Sensor I Sensor I Sensor I Sensor I Sensor I Sensor I9 strana 18/23

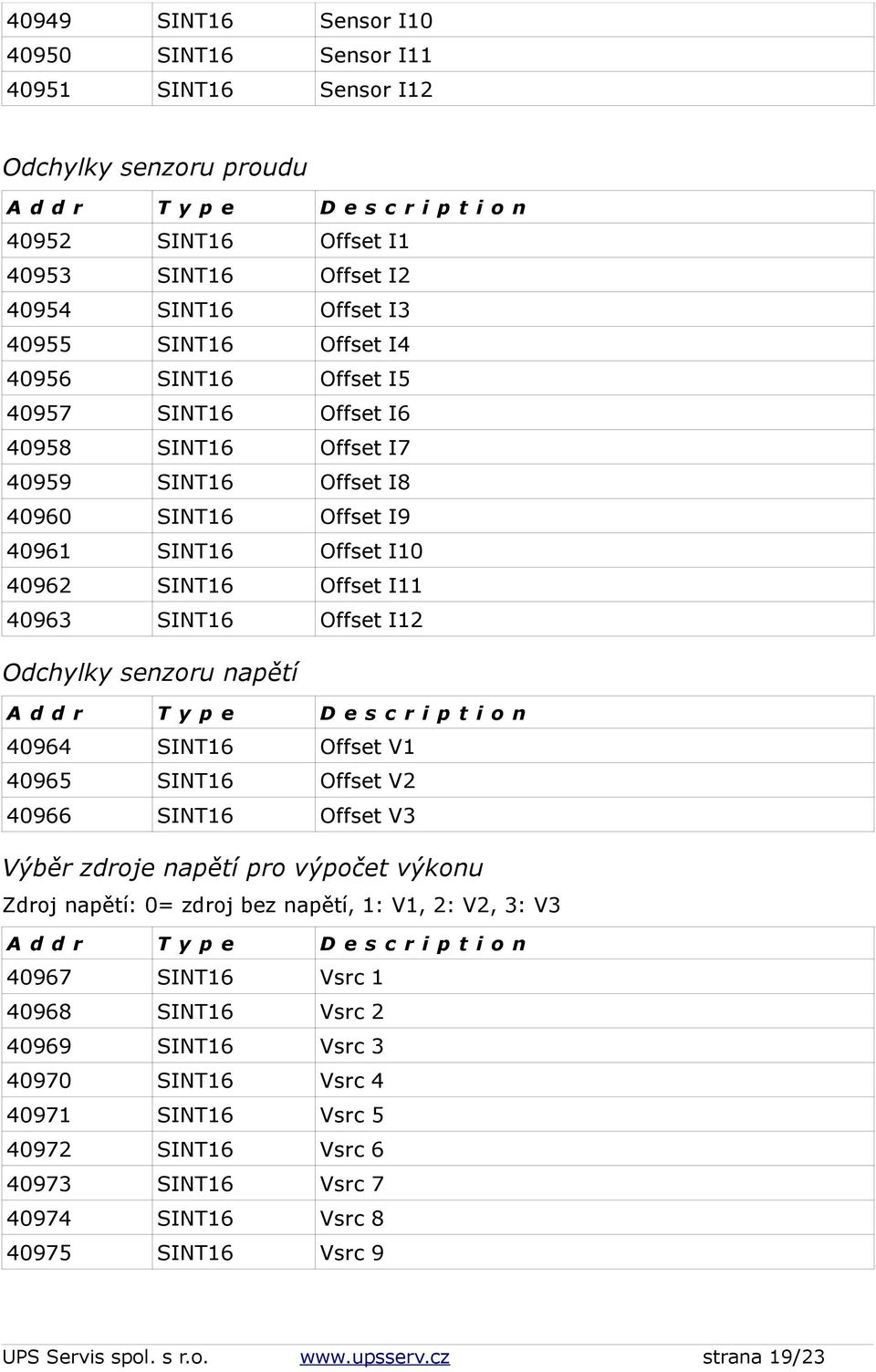

19 40949 Sensor I Sensor I Sensor I12 Odchylky senzoru proudu e D e s c r i p t i o n Offset I Offset I Offset I Offset I Offset I Offset I Offset I Offset I Offset I Offset I Offset I Offset I12 Odchylky senzoru napětí e D e s c r i p t i o n Offset V Offset V Offset V3 Výběr zdroje napětí pro výpočet výkonu Zdroj napětí: 0= zdroj bez napětí, 1: V1, 2: V2, 3: V3 e D e s c r i p t i o n Vsrc Vsrc Vsrc Vsrc Vsrc Vsrc Vsrc Vsrc Vsrc 9 strana 19/23
20 40976 Vsrc Vsrc Vsrc 12 Faktory výpočtu proudu e D e s c r i p t i o n K I K I K I K I K I K I K I K I K I K I K I K I12 Faktory výpočtu napětí e D e s c r i p t i o n K V K V K V3 Registry výpočtu proudu Aktuálně měřený proudu je zapsán do těchto registrů v kalibračním procesu. e D e s c r i p t i o n I1 cal I2 cal I3 cal I4 cal I5 cal I6 cal I7 cal I8 cal I9 cal strana 20/23
21 41027 I10 cal I11 cal I12 cal Registry kalibrace napětí Hodnoty měřeného napětí jsou zapsány v těchto registrech kalibračního procesu. e D e s c r i p t i o n Měřené napětí pro kalibraci V1 cal V2 cal V3 cal strana 21/23
22 Program DC12config Pro ověření funkce desky a kalibraci měření je k dispozici konfigurační program DC12config. Program je jednoduchý a snadný na ovládání, předpokládá však alespoň základní znalost komunikace RS485 a protokolu modbus. Zvláštní pozor je třeba věnovat záložce pro kalibraci. Špatně provedená kalibrace bude mít pravděpodobně za následek chybné měření. Doporučený postup pro kalibraci: 1. Pomocí tlačítka Connect Board navážeme s deskou spojení. 2. Bez proudu zkalibrujeme nuly stisknutím tlačítka Calculate offsets. 3. Po stisknutí Calibrate Offsets se deska resetuje a 10 sekund běží v defaultním nastavení, pak si sama načte nově uloženou konfiguraci. Proto je potřeba po každé změně počkat 10 sekund. 4. Zkontrolujeme, zda máme na všech senzorech dobré nuly. Kalibraci nuly můžeme (bez proudu) libovolně opakovat. 5. Nyní pustíme přes senzory nám známý proud. K tomu potřebujeme zdroj proudu, který je schopen dodat alespoň polovinu nominálního proudu senzoru a vhodné měřidlo (ampérmetr). Zdroj musí být dostatečně stabilní. Když senzory zapojíme do série, můžeme je kalibrovat všechny najednou. Ke kalibraci všech senzorů najednou slouží vstupní pole a tlačítko Calibrate All na spodní části kalibrační obrazovky. Do vstupního pole zadáme skutečný změřený proud a stiskneme tlačítko. Procesor si pak sám vypočítá nový kalibrační koeficient a uloží si toto číslo do paměti flash. Po kalibraci je třeba opět počkat 10 sekund. 6. Senzory můžeme kalibrovat i samostatně, každý zvlášť. K tomu použijeme vstupní pole a tlačítko u vybraného senzoru. Program DC12config je volně ke stažení na této adrese: strana 22/23
23 Obsah balení Balení obsahuje následující položky: Hlavní velká deska se senzory Deska procesoru s ochranným plastovým krytem Uživatelský manuál strana 23/23
