Montážní návod Vyrovnávací zásobník SPU-2/-W

Transkript

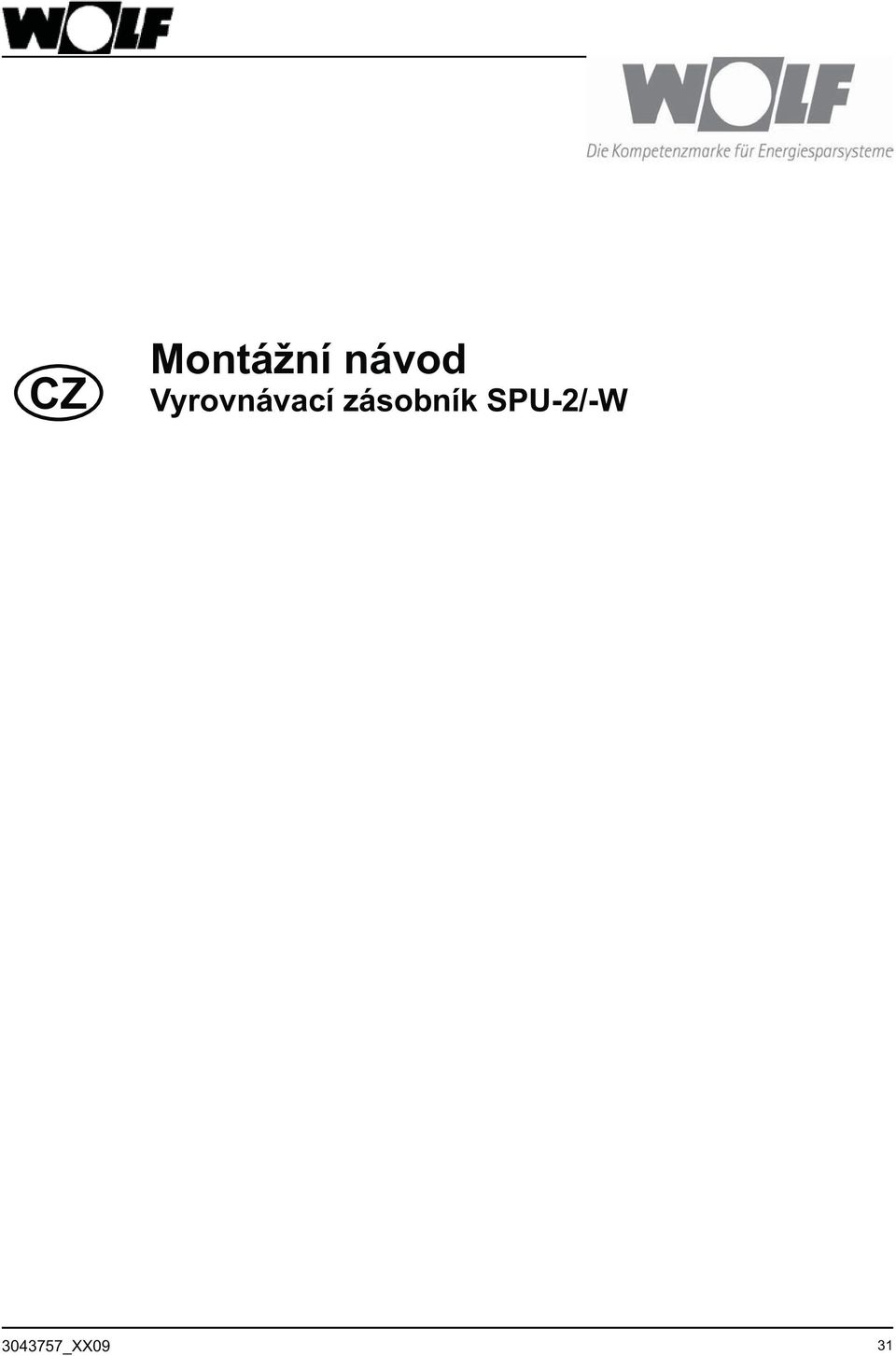

1 CZ Montážní návod Vyrovnávací zásobník SPU-2/-W _XX09 31

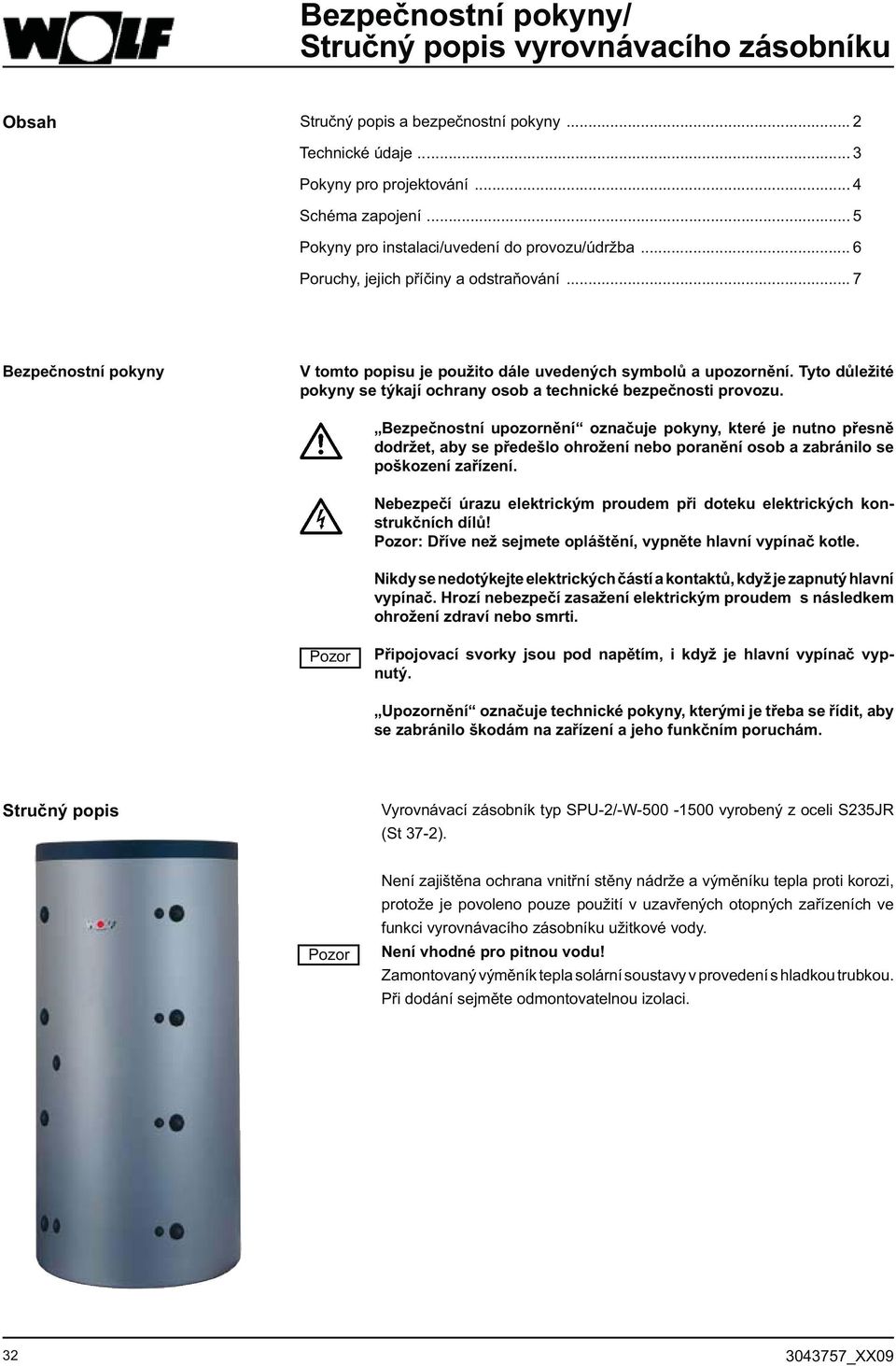

2 Bezpečnostní pokyny/ Stručný popis vyrovnávacího zásobníku Obsah Stručný popis a bezpečnostní pokyny... 2 Technické údaje... 3 Pokyny pro projektování... 4 Schéma zapojení... 5 Pokyny pro instalaci/uvedení do provozu/údržba... 6 Poruchy, jejich příčiny a odstraňování... 7 Bezpečnostní pokyny V tomto popisu je použito dále uvedených symbolů a upozornění. Tyto důležité pokyny se týkají ochrany osob a technické bezpečnosti provozu. Bezpečnostní upozornění označuje pokyny, které je nutno přesně dodržet, aby se předešlo ohrožení nebo poranění osob a zabránilo se poškození zařízení. Nebezpečí úrazu elektrickým proudem při doteku elektrických konstrukčních dílů! : Dříve než sejmete opláštění, vypněte hlavní vypínač kotle. Nikdy se nedotýkejte elektrických částí a kontaktů, když je zapnutý hlavní vypínač. Hrozí nebezpečí zasažení elektrickým proudem s následkem ohrožení zdraví nebo smrti. Připojovací svorky jsou pod napětím, i když je hlavní vypínač vypnutý. Upozornění označuje technické pokyny, kterými je třeba se řídit, aby se zabránilo škodám na zařízení a jeho funkčním poruchám. Stručný popis Vyrovnávací zásobník typ SPU-2/-W vyrobený z oceli S235JR (St 37-2). Není zajištěna ochrana vnitřní stěny nádrže a výměníku tepla proti korozi, protože je povoleno pouze použití v uzavřených otopných zařízeních ve funkci vyrovnávacího zásobníku užitkové vody. Není vhodné pro pitnou vodu! Zamontovaný výměník tepla solární soustavy v provedení s hladkou trubkou. Při dodání sejměte odmontovatelnou izolaci _XX09

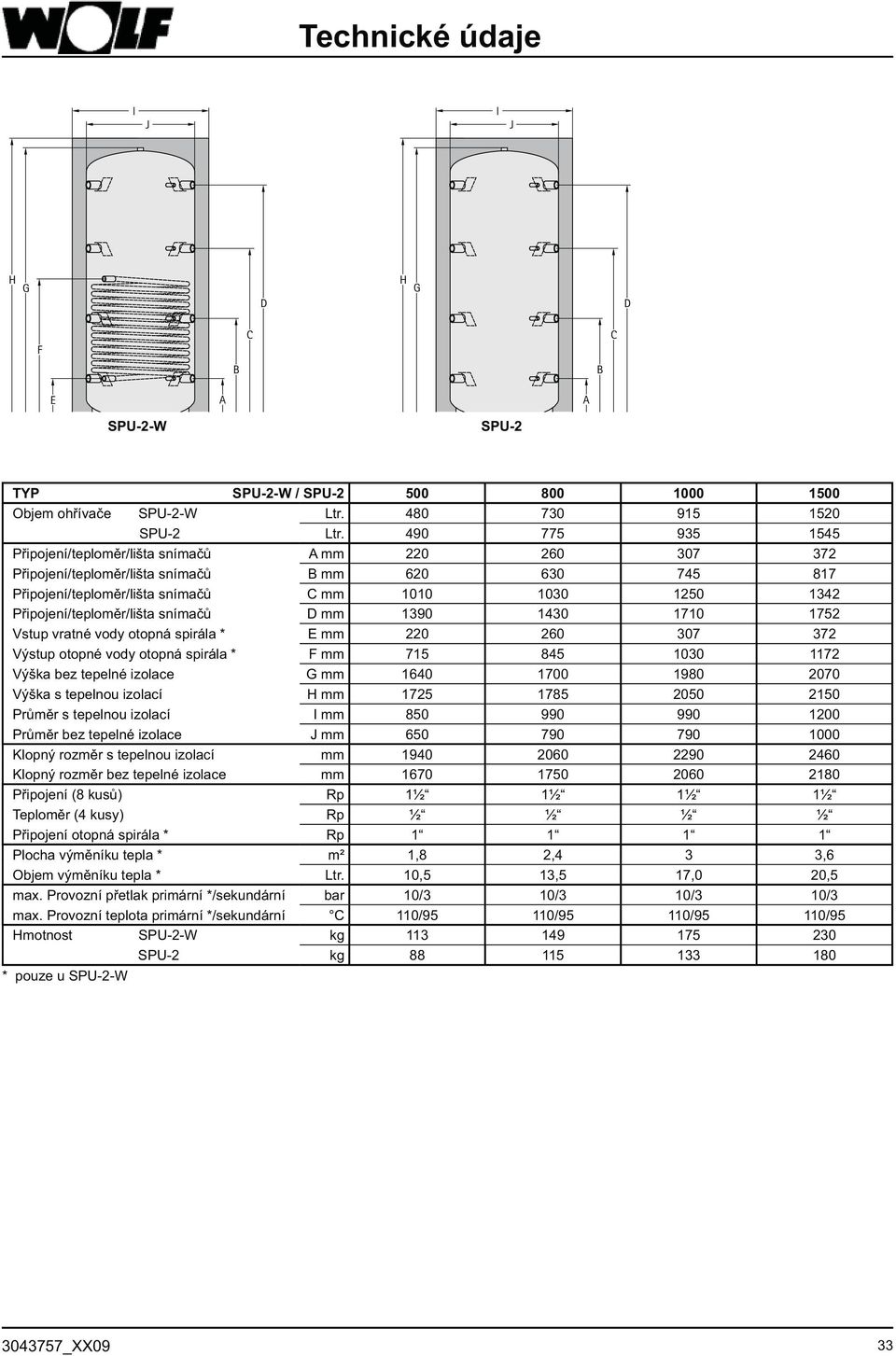

3 Technické údaje SPU-2-W SPU-2 TYP SPU-2-W / SPU Objem ohřívače SPU-2-W Ltr SPU-2 Ltr Připojení/teploměr/lišta snímačů A mm Připojení/teploměr/lišta snímačů B mm Připojení/teploměr/lišta snímačů C mm Připojení/teploměr/lišta snímačů D mm Vstup vratné vody otopná spirála * E mm Výstup otopné vody otopná spirála * F mm Výška bez tepelné izolace G mm Výška s tepelnou izolací H mm Průměr s tepelnou izolací I mm Průměr bez tepelné izolace J mm Klopný rozměr s tepelnou izolací mm Klopný rozměr bez tepelné izolace mm Připojení (8 kusů) Rp 1½ 1½ 1½ 1½ Teploměr (4 kusy) Rp ½ ½ ½ ½ Připojení otopná spirála * Rp Plocha výměníku tepla * m² 1,8 2,4 3 3,6 Objem výměníku tepla * Ltr. 10,5 13,5 17,0 20,5 max. Provozní přetlak primární */sekundární bar 10/3 10/3 10/3 10/3 max. Provozní teplota primární */sekundární C 110/95 110/95 110/95 110/95 Hmotnost SPU-2-W kg SPU-2 kg * pouze u SPU-2-W _XX09 33

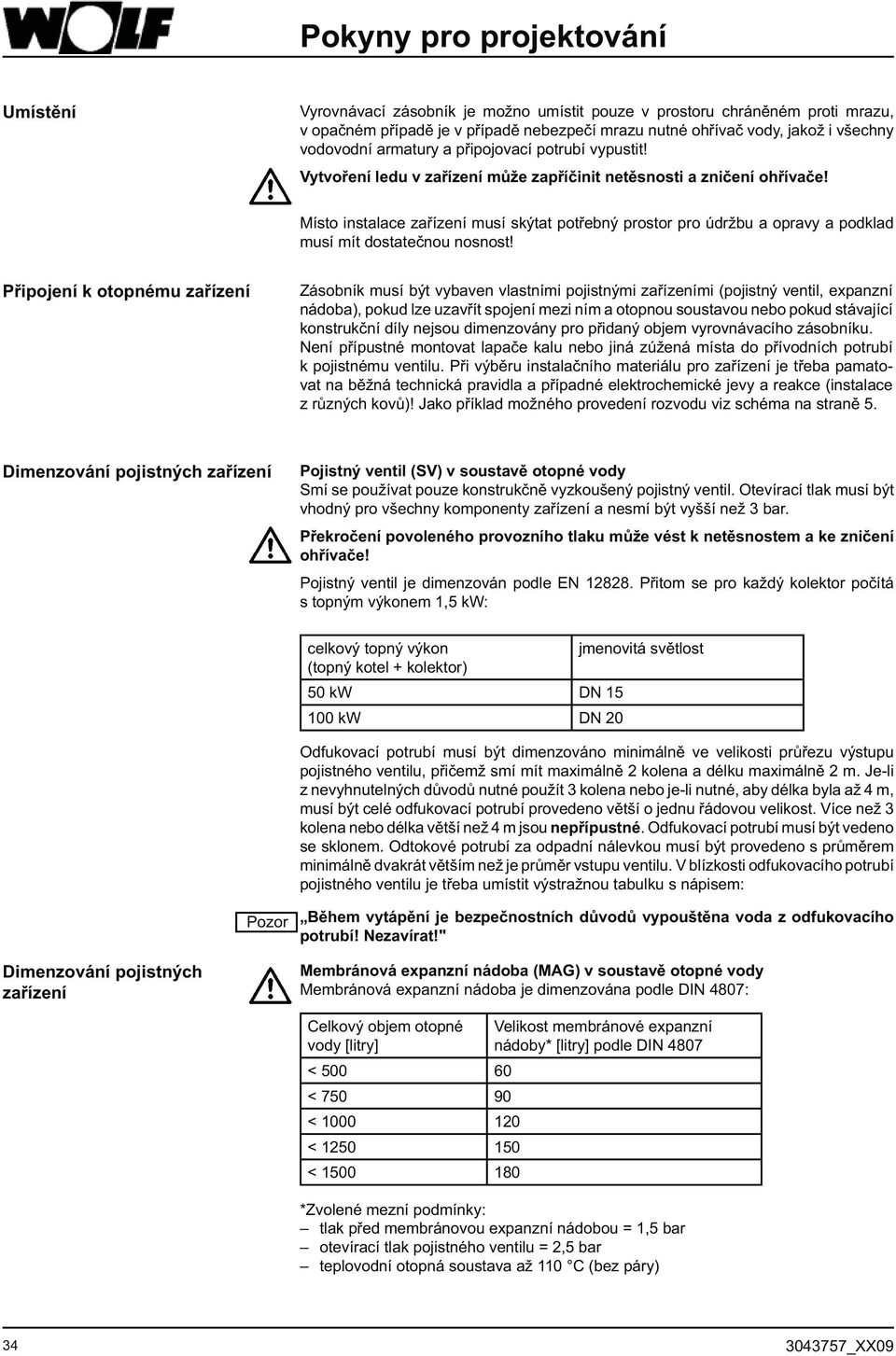

4 Pokyny pro projektování Umístění Vyrovnávací zásobník je možno umístit pouze v prostoru chráněném proti mrazu, v opačném případě je v případě nebezpečí mrazu nutné ohřívač vody, jakož i všechny vodovodní armatury a připojovací potrubí vypustit! Vytvoření ledu v zařízení může zapříčinit netěsnosti a zničení ohřívače! Místo instalace zařízení musí skýtat potřebný prostor pro údržbu a opravy a podklad musí mít dostatečnou nosnost! Připojení k otopnému zařízení Zásobník musí být vybaven vlastními pojistnými zařízeními (pojistný ventil, expanzní nádoba), pokud lze uzavřít spojení mezi ním a otopnou soustavou nebo pokud stávající konstrukční díly nejsou dimenzovány pro přidaný objem vyrovnávacího zásobníku. Není přípustné montovat lapače kalu nebo jiná zúžená místa do přívodních potrubí k pojistnému ventilu. Při výběru instalačního materiálu pro zařízení je třeba pamatovat na běžná technická pravidla a případné elektrochemické jevy a reakce (instalace z různých kovů)! Jako příklad možného provedení rozvodu viz schéma na straně 5. Dimenzování pojistných zařízení Pojistný ventil (SV) v soustavě otopné vody Smí se používat pouze konstrukčně vyzkoušený pojistný ventil. Otevírací tlak musí být vhodný pro všechny komponenty zařízení a nesmí být vyšší než 3 bar. Překročení povoleného provozního tlaku může vést k netěsnostem a ke zničení ohřívače! Pojistný ventil je dimenzován podle EN Přitom se pro každý kolektor počítá s topným výkonem 1,5 kw: celkový topný výkon jmenovitá světlost (topný kotel + kolektor) 50 kw DN kw DN 20 Odfukovací potrubí musí být dimenzováno minimálně ve velikosti průřezu výstupu pojistného ventilu, přičemž smí mít maximálně 2 kolena a délku maximálně 2 m. Je-li z nevyhnutelných důvodů nutné použít 3 kolena nebo je-li nutné, aby délka byla až 4 m, musí být celé odfukovací potrubí provedeno větší o jednu řádovou velikost. Více než 3 kolena nebo délka větší než 4 m jsou nepřípustné. Odfukovací potrubí musí být vedeno se sklonem. Odtokové potrubí za odpadní nálevkou musí být provedeno s průměrem minimálně dvakrát větším než je průměr vstupu ventilu. V blízkosti odfukovacího potrubí pojistného ventilu je třeba umístit výstražnou tabulku s nápisem: Během vytápění je bezpečnostních důvodů vypouštěna voda z odfukovacího potrubí! Nezavírat!" Dimenzování pojistných zařízení Membránová expanzní nádoba (MAG) v soustavě otopné vody Membránová expanzní nádoba je dimenzována podle DIN 4807: Celkový objem otopné vody [litry] < < < < < Velikost membránové expanzní nádoby* [litry] podle DIN 4807 *Zvolené mezní podmínky: tlak před membránovou expanzní nádobou = 1,5 bar otevírací tlak pojistného ventilu = 2,5 bar teplovodní otopná soustava až 110 C (bez páry) _XX09

5 Pokyny pro instalaci/ uvedení do provozu/údržba Tepelná izolace Snímače regulací namontujte dříve, než umístíte tepelnou izolaci. U zásobníků s kanály pro snímače zasuňte svisle snímače. Trubky však namontujte teprve poté, co jste namontovali tepelnou izolaci. V blízkosti izolace nepoužívejte otevřený plamen, pájecí lampu ani svařovací hořák. : Nebezpečí požáru! Vypouštění Vyrovnávací zásobníkový ohřívač vody je nutno nainstalovat tak, aby jej bylo možno co nejvíce vypustit. : Při vypouštění zařízení může vytékat horká voda a způsobit poranění, zejména opaření! Odvzdušňování Ohřívače vody jsou nahoře uprostřed opatřeny nátrubkem 1 ¼", který umožňuje bezproblémové odvzdušňování. Uvedení do provozu Při smontování, instalaci a připojení vyrovnávacího zásobníku, jakož i při jeho uvedení do provozu musí být dbáno zákonných předpisů. Tyto práce musí provádět instalatér s příslušným oprávněním popř. odborný elektrotechnik. Navíc je třeba provést zkoušku fungování a těsnosti celého zařízení. Před uvedením do provozu je bezpodmínečně nutné vyrovnávací zásobník naplnit a odvzdušnit! Potrubí a vyrovnávací zásobníkový ohřívač důkladně propláchněte, naplňte vodou a odvzdušněte, pojistný ventil zkontrolujte ručním nadzvednutím. Hodnota omezení teploty zásobníku na připojeném zdroji tepla nesmí překročit maximální teplotu zásobníku (95 C). Údržba Zařízení musí nejméně jednou za 2 roky zkontrolovat instalatér s příslušným oprávněním. Pokud se v užitkové vodě používají inhibitory na ochranu proti korozi (např. v případě užitkové vody s mírným obsahem kyslíku v podlahovém vytápění), je třeba jejich ochranný účinek prověřit _XX09 35

6 Poruchy, jejich příčiny a odstranění Porucha Příčina Odstranění Netěsnost na vyrovnávacím zásobníku Netěsnost trubkových přípojek Nově utěsnit Příliš malý rozdíl teplot ve výměníku tepla solárního okruhu Žádné nebo příliš malé vybíjení zásobníku Nechtěné vychladnutí zásobníku pouze v dolní části Nechtěné vychladnutí zásobníku v celém rozsahu Nesprávné nastavení na solární regulaci Příliš malý průtok (v solárním okruhu) Výměník tepla je znečištěný Třícestný přepojovací ventil je poškozený/ nesprávně připojený Regulace SRTA (= zvýšení teploty vratné vody pro solární podporu vytápění) je nesprávně nastavená/poškozená) Příliš malý průtok (v otopné soustavě) Gravitační cirkulace v solárním okruhu Izolace je uvolněná/nedoléhá na zásobníku Gravitační cirkulace v okruhu vytápění Změnit parametry (zejména vypínací rozdíl teplot) Odvzdušnit solární okruh, odstranit ucpaná místa, zvýšit výkon čerpadla Vyčistit Obnovit funkci Změnit parametry (zejména spínací teplotní rozdíl) Odvzdušnit vytápěcí okruh, odstranit ucpaná místa, zvýšit výkon čerpadla Uzavřít/namontovat gravitační brzdu Uzavřít izolaci Namontovat/uzavřít gravitační klapku _XX09
