FR POHON NAPŘÍMO FR DIRECT DRIVE
|
|
|
- Vítězslav Janda
- před 4 lety
- Počet zobrazení:
Transkript
1 FR Jednostranně sací radiální ventilátor s motorem napřímo. Vyroben z ocelového plechu chráněného kataforezním základním nátěrem a polyuretanovým lakem. Navržen pro trvalý provoz, teplota přepravované vzdušiny od -20 C do +60 C. Motory: 2, 4 nebo 6pólové, IE 3* s vysokou účinností, třífázové provedení 230/400 V, 50 Hz do velikosti motoru 132. Pro velikosti motoru nad /690 V, 50 Hz. Krytí IP55, izolace třídy F. * Od 0,75 kw může být motor IE 2 a řízen frekvenčním měničem. Na vyžádání: nerez a další materiály dvourychlostní motory 60 Hz provedení lakované v různých barvách RAL ventilátor bez podstavce (provedení 5) do velikosti motoru 160 vysokoteplotní provedení (až do 150 C, provedení B s chladicím kotoučem) ventilátor s pohonem na spojku (provedení 8) revizní dvířka, odvod kondenzátu, ucpávka hřídele svařovaná spirální skříň tepelně izolovaná spirální skříň ATEX provedení: Na vyžádání možnost dodání v nevýbušném provedení podle směrnice ATEX pro třífázové motory a pro okolní atmosférické podmínky definované normou EN Rozsah teplot -20 C až +60 C, absolutní tlak 0,8 až 1,1 bar. Plyn: 2G IIB T2-T3-T4, motor ExdIIB nebo ExeII 2G IIB+H2 T2-T3-T4, motor ExdIIC 3G IIB T2-T3-T4, motor ExnA (pouze pro zónu 3G) 3G IIB+H2 T2-T3-T4, motor ExnA (pouze pro zónu 3G) Nevodivý prach: 2D IIIB T125 C-T135 C-T195 C- 3D IIIB T125 C-T135 C-T195 C- Vodivý prach (povinný motor IP65): 2D IIIC T125 C-T135 C-T195 C- 3D IIIC T125 C-T135 C-T195 C- Oběžné kolo s dozadu zahnutými lopatkami Backward curved impeller TABULKA POUŽITÍ TABLE OF APPLICATIONS Charakter vzdušiny Air e Čistý vzduch Clean air Množství prachu Dust quantity (mg/m 3 ) <50 Direct drive, single inlet centrifugal fan. Manufactured from steel sheet protected with cataforesis primer + polyurethane paint finish. Designed to continuously circulate air from -20 ºC up to 60 ºC. Motors 2, 4 or 6 pole, IE 3* high efficiency, three-phase 230/400 V 50 Hz up to motor size 132 and 400/690 V 50 Hz for higher motors. IP55, Class F protection. * From 0,75 kw, motor can be IE 2 and controlled by VSD. On request Manufactured from different materials. 2-speed motors. 60 Hz versions. Painted in different RAL colour. Fan with no supporting stand (Motor- Flange, Arrangement 5), up to motor size 160. High-temperature versions (up to 150 ºC) (B versions: with cooling impeller). ARRANGEMENT 8: with joint flexible coupling. Inspection door, draining, different seals on scroll and shaft access. Welded casing. Thermal insulation lagging. ATEX versions On request, explosion proof versions in accordance with ATEX directive for three phase models: Ambient temperature -20 C to +60 C, ambient pressure (abs.) 0,8 bar to 1,1 bar according to EN Gas: 2G IIB T2-T3-T4, Motor ExdIIB or ExeII 2G IIB+H2 T2-T3-T4, Motor ExdIIC 3G IIB T2-T3-T4, Motor ExnA (only for 3G zone) 3G IIB+H2 T2-T3-T4, Motor ExnA (only for 3G zone) Non-conductive dust: 2D IIIB T125 C-T135 C-T195 C- 3D IIIB T125 C-T135 C-T195 C- Conductive dust (compulsory IP 65 motor): 2D IIIC T125 C-T135 C-T195 C- 3D IIIC T125 C-T135 C-T195 C- 4 elektrodesign@elektrodesign.cz
2 TECHNICKÉ PARAMETRY / TECHNICAL FEATURES Ujistěte se, že elektrické parametry (napětí, proud, frekvence apod.) jsou vhodné pro vaši konkrétní aplikaci. Please, check that electrical features (voltage, current, frequency, etc.) are suitable with your installation. Velikost motoru Motor size Otáčky Speed (min -1 ) Jmenovitý výkon Motor power (kw) Max. proud při 400 V Maximum absorbed current 400 V (A) 2PÓLOVÉ / 2POLE Max. průtok Maximum airflow (m 3 /h) Akust. tlak ve vzdál. 1 m Sound pressure level at 1 m (db(a) (1) Hmotnost Weight (kg) (2) Moment setrvačnosti Moment of inertia (kg m 2 ) (3) FR 251/2 N4A 71B ,55 1, ,035 FR 281/2 N4A 80B ,10 2, ,055 FR 311/2 N4A 90L ,20 4, ,090 FR 351/2 N4A 100LA ,00 5, ,150 FR 402/2 N4A 112M ,00 7, ,270 FR 401/2 N4A 132SA ,50 10, ,270 FR 452/2 N4A 132SB ,50 13, ,480 FR 451/2 N4A 160MB ,00 18, ,480 FR 502/2 N4A 160M ,00 25, ,830 FR 501/2 N4A 160L ,50 33, ,830 4PÓLOVÉ / 4POLE FR 311/4 N4A 63B ,18 0, ,090 FR 351/4 N4A 71B ,37 1, ,150 FR 401/4 N4A 80A ,55 1, ,270 FR 452/4 N4A 80B ,75 1, ,480 FR 451/4 N4A 90S ,10 2, ,480 FR 502/4 N4A 90L ,50 3, ,830 FR 501/4 N4A 100LA ,20 4, ,830 FR 562/4 N4A 100LB ,00 6, ,330 FR 561/4 N4A 112M ,00 8, ,330 FR 632/4 N4A 132SA ,50 10, ,180 FR 631/4 N4A 132MA ,50 13, ,180 FR 712/4 N4A 160M ,00 20, ,830 FR 711/4 N4A 160L ,00 28, ,830 FR 802/4 N4A 180M ,50 34, ,000 FR 801/4 N4A 180L ,00 40, ,000 FR 902/4 N4A 225S ,00 65, ,800 FR 901/4 N4A 225M ,00 79, ,800 FR 1002/4 N4A 250M ,00 96, ,500 FR 1001/4 N4A 280S ,00 130, ,500 6PÓLOVÉ / 6POLE FR 502/6 N4A 80B ,55 1, ,830 FR 501/6 N4A 80B ,55 1, ,830 FR 562/6 N4A 90S ,75 1, ,330 FR 561/6 N4A 90L ,10 2, ,330 FR 632/6 N4A 100LA ,50 3, ,180 FR 631/6 N4A 112M ,20 5, ,180 FR 712/6 N4A 132SA ,00 8, ,830 FR 711/6 N4A 132MA ,00 7, ,830 FR 802/6 N4A 132MB ,50 12, ,000 FR 801/6 N4A 160M ,50 14, ,000 FR 902/6 N4A 160L ,00 21, ,800 FR 901/6 N4A 180L ,00 30, ,800 FR 1002/6 N4A 200LR ,50 37, ,500 FR 1001/6 N4A 200L ,00 43, ,500 FR 1122/6 N4A 225M ,00 54, ,500 FR 1121/6 N4A 250M ,00 66, ,500 FR 1252/6 N4A 280M ,00 102, ,500 FR 1251/6 N4A 315S ,00 136, ,500 FR 1402/6 N4A 315M ,00 163, ,000 FR 1401/6 N4A 315MA ,00 199, ,000 1 S připojeným potrubím na straně výtlaku / Piping only on outlet side Tolerance úrovně hluku +3 db/a, měřeno v bodě maximální účinnosti / Noise level tolerance +3 db/a, measured in the maximum efficiency point 2 Včetně motoru a pro montážní polohy LG270 nebo RD270 / With motor included and for LG270 or RD270 position 3 Moment setrvačnosti oběžného kola / Impeller's moment of inertia 5
3 CHARAKTERISTIKY (na výtlaku) / PERFORMANCE CURVES (at outlet) - průtok vzduchu v m 3 /h - p st : statický tlak v Pa - velikost - výkon motoru v kw - příklad: velikost - kw - air volume in m 3 /h. - p st : static pressure in Pa. - model - motor power in kw. - example: model - kw 2pólové - velikosti 251 až 501 2pole - models from 251 to 501 p st [Pa] FR-N /2 (50 Hz) , , , , , , q v [m 3 /h] 4pólové - velikosti 311 až 631 4pole - models from 311 to 631 p st [Pa] FR-N /4 (50 Hz) 501-2, , , , , , , , , q v [m 3 /h] 6 elektrodesign@elektrodesign.cz
4 CHARAKTERISTIKY (na výtlaku) / PERFORMANCE CURVES (at outlet) - průtok vzduchu v m 3 /h - p st : statický tlak v Pa - velikost - výkon motoru v kw - příklad: velikost - kw - air volume in m 3 /h. - p st : static pressure in Pa. - model - motor power in kw. - example: model - kw 4pólové - velikosti 711 až pole - models from 711 to 1001 p st [Pa] FR-N /4 (50 Hz) , q v [m 3 /h] p st [Pa] 6pólové - velikosti 501 až 801 6pole - models from 501 to FR-N /6 (50 Hz) 501-0, , , , , , , , q v [m 3 /h] 7
5 CHARAKTERISTIKY (na výtlaku) / PERFORMANCE CURVES (at outlet) - průtok vzduchu v m 3 /h - p st : statický tlak v Pa - velikost - výkon motoru v kw - příklad: velikost - kw - air volume in m 3 /h. - p st : static pressure in Pa. - model - motor power in kw. - example: model - kw 6pólové - velikosti 901 až pole - models from 901 to 1401 p st [Pa] FR-N /6 (50 Hz) , q v [m 3 /h] 8 elektrodesign@elektrodesign.cz
6 ERP data PM MC EC VSD SR η [%] N [kw] [m 3 /h] [Pa] [RPM] FR 251 N4A 0,55 B total No 1 57,6 71,0 0, FR 281 N4A 1,10 B total No 1 63,3 74,2 0, FR 311 N4A 2,20 B total No 1 66,5 74,6 1, FR 351 N4A 3,00 B total No 1 68,1 73,3 3, FR 402 N4A 4,00 B total No 1 76,4 80,1 4, FR 401 N4A 5,50 B total No 1 70,7 73,2 5, FR 452 N4A 7,50 B total No 1 78,6 79,7 7, FR 451 N4A 11,00 B total No 1 72,0 72,1 10, FR 502 N4A 15,00 B total No 1 80,1 79,8 13, FR 501 N4A 18,50 B total No 1 74,0 73,5 17, FR 311 N4A 0,18 B total No 1 49,3 66,2 0, FR 351 N4A 0,37 B total No 1 56,2 70,7 0, FR 401 N4A 0,55 B total No 1 62,6 74,5 0, FR 452 N4A 0,75 B total No 1 71,5 82,2 0, FR 451 N4A 1,10 B total No 1 67,0 76,2 1, FR 502 N4A 1,50 B total No 1 74,4 82,3 1, FR 501 N4A 2,20 B total No 1 69,2 76,3 2, FR 562 N4A 3,00 B total No 1 76,6 82,2 2, FR 561 N4A 4,00 B total No 1 70,3 74,7 3, FR 632 N4A 5,50 B total No 1 73,3 76,1 5, FR 631 N4A 7,50 B total No 1 73,3 75,3 6, FR 712 N4A 11,00 B total No 1 80,2 80,3 10, FR 711 N4A 15,00 B total No 1 74,2 74,1 12, FR 802 N4A 18,50 B total No 1 82,5 81,9 17, FR 801 N4A 22,00 B total No 1 75,8 74,9 23, FR 902 N4A 37,00 B total No 1 83,7 82,5 32, FR 901 N4A 45,00 B total No 1 76,4 74,9 40, FR 1002 N4A 55,00 B total No 1 86,0 84,2 54, FR 1001 N4A 75,00 B total No 1 78,0 75,9 67, FR 502 N4A 0,55 B total No 1 62,6 75,9 0, FR 501 N4A 0,55 B total No 1 57,9 70,2 0, FR 562 N4A 0,75 B total No 1 68,8 79,7 0, FR 561 N4A 1,10 B total No 1 64,0 73,7 1, FR 632 N4A 1,50 B total No 1 66,6 74,9 1, FR 631 N4A 2,20 B total No 1 67,7 75,2 1, FR 712 N4A 3,00 B total No 1 74,8 80,2 3, FR 711 N4A 4,00 B total No 1 70,0 74,6 3, FR 802 N4A 5,50 B total No 1 80,2 83,0 5, FR 801 N4A 7,50 B total No 1 73,7 75,2 7, FR 902 N4A 11,00 B total No 1 81,2 81,4 9, FR 901 N4A 15,00 B total No 1 74,3 74,2 12, FR 1002 N4A 18,50 B total No 1 83,7 83,2 16, FR 1001 N4A 22,00 B total No 1 76,9 76,2 19, FR 1122 N4A 30,00 B total No 1 84,9 83,8 28, FR 1121 N4A 37,00 B total No 1 77,4 76,1 33, FR 1252 N4A 55,00 B total No 1 86,8 85,1 48, FR 1251 N4A 75,00 B total No 1 79,4 77,5 59, FR 1402 N4A 90,00 B total No 1 87,9 85,6 85, FR 1401 N4A 110,00 B total No 1 79,6 77,1 103, PM Výkon motoru / Motor power MC Kategorie měření / Measurement category EC Kategorie energetické účinnosti / Efficiency category VSD Regulace otáček: dodávána s ventilátorem / Speed control: supplied with the fan SR Specifický poměr / Specific ratio η [%] Celková účinnost / Total efficiency N Účinnost / Efficiency [kw] Výkon na hřídeli / Absorbed power [m 3 /h] Průtok vzduchu / Airflow [Pa] Celkový tlak / Total pressure [RPM] Otáčky za minutu / Speed 9

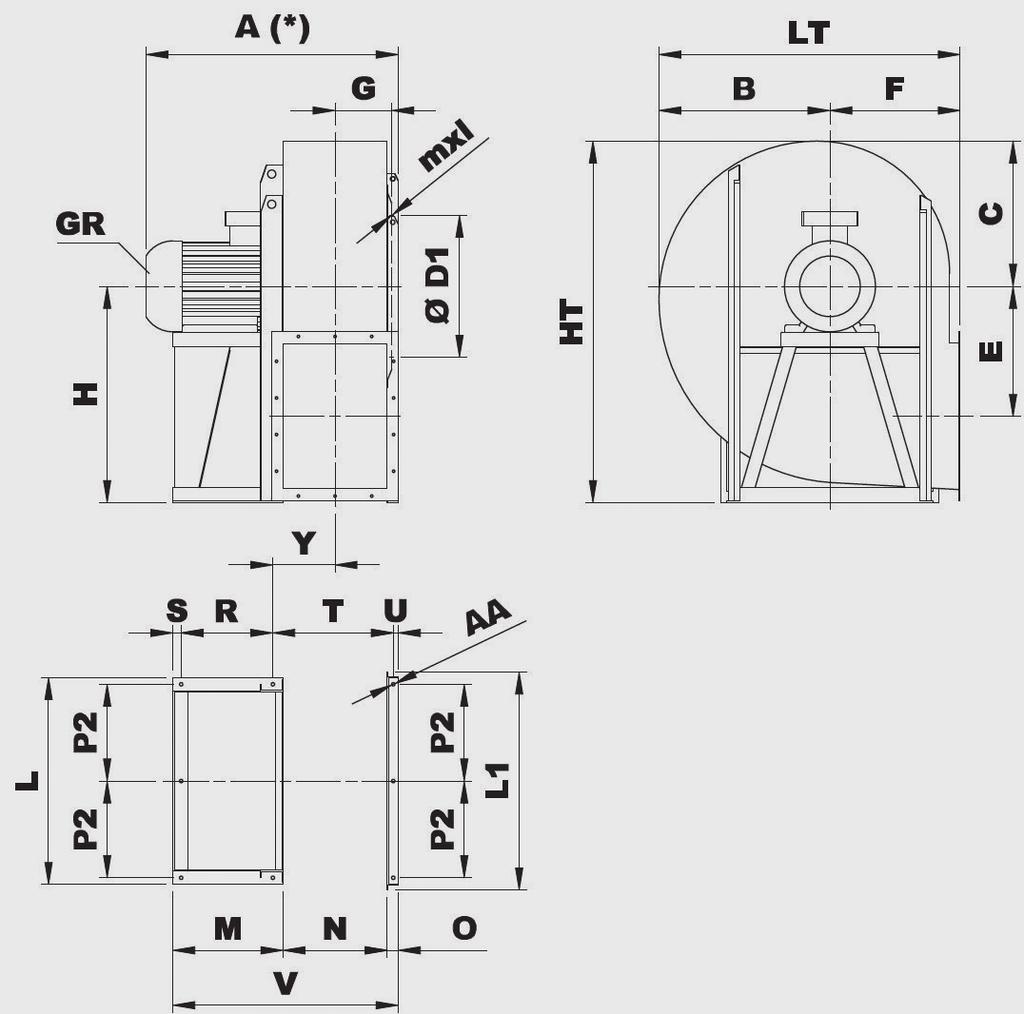

7 ROZMĚRY (mm) - velikosti 251 až 501 / DIMENSIONS (mm) - models from 251 to 501 NASTAVITELNÝ VÝTLAK DISCHARGE ADJUSTABLE MONTÁŽNÍ POLOHY / POSITIONS LG 0º 45º 90º 135º 180º 225º 270º 315º RD 0º 45º 90º 135º 180º 225º 270º 315º H H1 H2 H3 Na ventilátory v polohách 180º a 225º se informujte v technickém oddělení For fans with 180 and 225 positions, please contact our technical office e 1 Provedení s chladicím kotoučem / With cooling impeller * V závislosti na konkrétním provedení motoru / Depending on motor size Ventilátor Fan Montážní podstavec Base Provedení 4B (1) Arrangement 4B (1) Ventilátor Motor H Ø A* B C Ø D1 E F G HT mxi Y LT L P M R S Fan Motor H1 H2 H3 AA A Y R M FR 251/2 N4A 71B M8X FR 251/2 N4A 80A M8X FR 281/2 N4A 80B M8X FR 311/2 N4A 90L M8X FR 311/4 N4A 63B M8X FR 351/2 N4A 100LA M8X FR 351/4 N4A 71B M8X FR 401/2 N4A 132SA M8X FR 401/4 N4A 80A M8X FR 402/2 N4A 112M M8X FR 451/2 N4A 160MB M8X FR 451/4 N4A 90S M8X FR 452/2 N4A 132SB M8X FR 452/4 N4A 80B M8X FR 501/2 N4A 160L M8X FR 501/4 N4A 100LA M8X FR 501/6 N4A 80B M8X FR 502/2 N4A 160M M8X FR 502/4 N4A 90L M8X FR 502/6 N4A 80B M8X elektrodesign@elektrodesign.cz
8 Příruba na sání Inlet flange Vel. příruby Ø D1 Ø D2 Ø D3 Ø AC Otvory Bride type Holes Příruba na výtlaku Discharge flange Vel. příruby Bride type A1 B1 A2 B2 A3 B3 C1 Ø AB NºX NºY x x x x x x x
9 ROZMĚRY (mm) - velikosti 561 až 631 / DIMENSIONS (mm) - models from 561 to 631 NASTAVITELNÝ VÝTLAK DISCHARGE ADJUSTABLE MONTÁŽNÍ POLOHY / POSITIONS LG 0º 45º 90º 135º 180º 225º 270º 315º RD 0º 45º 90º 135º 180º 225º 270º 315º H H1 H2 H3 Na ventilátory v polohách 180º a 225º se informujte v technickém oddělení For fans with 180 and 225 positions, please contact our technical office e Ventilátor Fan H 1 Provedení s chladicím kotoučem / With cooling impeller * V závislosti na konkrétním provedení motoru / Depending on motor size Montážní podstavec Base Provedení 4B (1) Arrangement 4B (1) Ventilátor Motor A* B C Ø D1 E F G Fan Motor H1 H2 H3 HT mxi Y LT L P L1 P1 M N O R S T U V Ø AA Ø AE A Y R M T V FR 561/4 N4A 112M M8X FR 561/6 N4A 90L M8X FR 562/4 N4A 100LB M8X FR 562/6 N4A 90S M8X FR 631/4 N4A 132MA M8X FR 631/4 N4A 132MB M8X FR 631/6 N4A 112M M8X FR 632/4 N4A 132SA M8X FR 632/6 N4A 100LA M8X Příruba na sání Inlet flange Vel. příruby Ø D1 Ø D2 Ø D3 Ø AC Otvory Bride type Holes Příruba na výtlaku Discharge flange Vel. příruby Bride type A1 B1 A2 B2 A3 B3 C1 Ø AB NºX NºY x x elektrodesign@elektrodesign.cz
10 ROZMĚRY (mm) - velikosti 711 až 1401 / DIMENSIONS (mm) - models from 711 to 1401 PEVNÝ VÝTLAK DISCHARGE NON ADJUSTABLE MONTÁŽNÍ POLOHY / POSITIONS LG 0º 45º 90º 135º 180º 225º 270º 315º RD 0º 45º 90º 135º 180º 225º 270º 315º H H1 H2 H3 Na ventilátory v polohách 180º a 225º se informujte v technickém oddělení For fans with 180 and 225 positions, please contact our technical office e Ventilátor Fan 1 Provedení s chladicím kotoučem / With cooling impeller * V závislosti na konkrétním provedení motoru / Depending on motor size Montážní podstavec Base Provedení 4B (1) Arrangement 4B (1) Ventilátor Motor A* B C Ø Fan Motor D1 E F G H Ø HT mxi Y LT L L1 M N O P2 R S T U V H1 H2 H3 AA A Y R M T V FR 711/4 N4A 160L M10X FR 711/6 N4A 132MA M10X FR 712/4 N4A 160M M10X FR 712/6 N4A 132SA M10X FR 801/4 N4A 180L M10X FR 801/6 N4A 160M M10X FR 802/4 N4A 180M M10X FR 802/6 N4A 132MB M10X FR 901/4 N4A 225M M10X FR 901/6 N4A 180L M10X FR 902/4 N4A 225S M10X FR 902/6 N4A 160L M10X FR 1001/4 N4A 280S M10X FR 1001/6 N4A 200L M10X FR 1002/4 N4A 250M M10X FR 1002/6 N4A 200LR M10X FR 1121/6 N4A 250M M10X FR 1122/6 N4A 225M M10X FR 1251/6 N4A 315S M10x FR 1252/6 N4A 280M M10x FR 1401/6 N4A 315MA M10x FR 1402/6 N4A 315M M10x
11 Příruba na sání Inlet flange Vel. příruby Ø D1 Ø D2 Ø D3 Ø AC Otvory Bride type Holes Příruba na výtlaku Discharge flange Vel. příruby Bride type A1 B1 A2 B2 A3 B3 C1 Ø AB NºX NºY x x x x x x x IZOLÁTORY CHVĚNÍ / SILENT BLOCKS Doporučené izolátory chvění / Suggested silent blocks Ventilátor / Fan Provedení 4 / Arrangement 4 251/2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 4 x AM x /2 6 x AM x /2 6 x AZ x /2 6 x AZ x /2 6 x AZ x 51 e Zátěž na 4 izolátory Load for 4 supports (kg) d h Ø l Hmotnost Weight (kg) AM M6 15 0,02 AM M6 18 0,03 AM M8 20 0,05 AM M8 23 0,10 AM M ,20 AM M ,50 e Zátěž na 4 izolátory Load for 4 supports (kg) Hmotnost Weight (kg) AZ ,7 e Zátěž na 4 izolátory Load for 4 supports (kg) Hmotnost Weight (kg) AZ ,8 14 elektrodesign@elektrodesign.cz
12 PŘÍSLUŠENSTVÍ / ACCESSORIES CA (CFH1) - CFH2 - CFH3 Kruhová spojka s přírubou a protipřírubou. Counter-flange - Circular flange. CP Čtyřhranná příruba. Rectangular Flange. GA Pružná kruhová manžeta s přírubou. Inlet flexible connector. GP Pružná čtyřhranná manžeta s přírubou. Outlet flexible connector. DP Regulovatelná kruhová klapka na sání. Inlet damper governor. SAD Regulovatelná čtyřhranná klapka na výtlak. Air reducing damper at outlet. SF Kruhová škrticí klapka. Throttle valve. DF Kruhový filtr na sání. Air filter at inlet. RC Ochranná mřížka. Protection net. AM/AZ Izolátory chvění. Silent blocks. SCSO Kruhový tlumič hluku. Cylindrical sound attenuator. SCCO Kruhový tlumič hluku s kulisou. Cylindrical sound attenuator with internal pot. SASS Kulisový tlumič hluku. Baffle type sound atenuator. CI Hlukově izolovaný box. Noise enclosure. Další informace naleznete v části "Montážní příslušenství". For more information see "Mounting accessories". 15
