750 Ø 250 TECHNICKÝ LIST 224 180 350 850 538 Objednací číslo: VE_VGI_020 Množství vzduchu (20 C) 3360 m 3 /h Dopravní tlak ventilátoru: 3150 Pa Název položky: Příkon elektromotoru: Otáčky

1 750 Ø 250 TECHNICKÝ LIST Objednací číslo: VE_VGI_020 Množství vzduchu (20 C) 3360 m 3 /h Dopravní tlak ventilátoru: 3150 Pa Název položky: Příkon elektromotoru: Otáčky elektromotoru: Napětí: Maximální proud: Hmotnost ventilátoru: 2910 ot/min 400/690V/50Hz 10,1 A 155 kg Radiální ventilátor VGI - F09 Povrchová úprava: RAL dle volby Přepravované médium: vzduch bez podílu prachu Teplota přepravovaného média: max. 80 C Hlučnost při otevřením sání L pa56 : Hlučnost celková L pa : Hlučnost motoru L wa : Výrobce: 104 db(a) 101 db(a) 86 db(a) CIPRES FILTR BRNO s.r.o. Materiálové provedení skříně: , gidly@gidly.cz tel: web: IČ: DIČ: CZ

2 TECHNICKÝ LIST Radiální ventilátor VGI - F09 Popis Jedná se o radiální vysokotlaký ventilátor s dozadu zakřivenými lopatkami. Rotor ventilátoru je poháněn napřímo, uchycením oběžného kola na čepu hřídele elektromotoru. Spirální skříň ventilátoru je svařovaná, vybavená inspekčním otvorem pro možnost statického a dynamického vyvážení. Ventilátor je uložen k pevnému rámu pomocí kompenzátorů chvění. Připojení odsávacího a výduchového potrubí je řešeno pomocí pružných spojů. Použití Ventilátor normálního provedení je určen pro dopravu čistého vzduchu či vzduchu s příměsí jemného prachu do maximálně 20 mg/m 3. Nejčastější aplikací ventilátoru je instalace za filtrační zařízení. Ventilátor normálního provedení není určen pro odsávání výbušných vzdušnin, vzdušnin s korozivním charakterem a vzdušnin s příměsí vláknitých podílů prachu, které vy mohly způsobovat přilepování na rotor ventilátoru a jeho následnou nevývahu. Pracovní podmínky Cyklónové odlučovače jsou určeny pro odlučování neabrazivního prachu o velikosti frakce do 50 mm. Pracovní teplota odsávaného média se pohybuje od -30 C do +150 C u materiálového provedení a do 250 C u materiálového provedení z nerezové oceli. Při návrhu vzduchotechnického systému je zapotřebí počítat s tlakovou ztrátou cyklónu na úrovni 800 až 1200 Pa v závislosti na množství a teplotě odsávaného vzduchu Označení VGI - F09 GR 360 Cu Označení katalogu GIDLY VGI vzduchové ventilátory TGI transportní ventilátory Označení typu ventilátoru výrobce F09 Jedná se typové označení ventilátoru výrobce CIPRES FILTR BRNO s.r.o. Označení směru otáčení rotoru GR pravotočivý ventilátor GL levotočivý ventilátor gidly@gidly.cz tel: web: IČ: DIČ: CZ

TECHNICKÝ LIST Příslušenství ventilátoru VGI - F09 Příslušenství ventilátoru zahrnuje hlavní položky, které usnadní při samotnou montáž

A Pružný spoj do výstupního potrubí B Výstupní redukce na kruhové potrubí C Pružný spoj do vstupního potrubí D Podstavný rám pod ventilátor E

VENTILÁTORU VGI - F09 3,54 kg B VE_RE_020 VÝSTUPNÍ REDUKCE NA ø250 VENTILÁTORU VGI - F09 3,93 kg C SV_PS_0008 VÝSTUPNÍ REDUKCE NA ø250

3 TECHNICKÝ LIST Příslušenství ventilátoru VGI - F09 Příslušenství ventilátoru zahrnuje hlavní položky, které usnadní při samotnou montáž ventilátoru. A Pružný spoj do výstupního potrubí B Výstupní redukce na kruhové potrubí C Pružný spoj do vstupního potrubí D Podstavný rám pod ventilátor E Kruhový tlumič hluku F Hlukotlumící box ventilátoru Pozice Katalogové číslo Název položky Hmotnost A SV_PS_0008 VÝSTUPNÍ REDUKCE NA ø250 VENTILÁTORU VGI - F09 3,54 kg B VE_RE_020 VÝSTUPNÍ REDUKCE NA ø250 VENTILÁTORU VGI - F09 3,93 kg C SV_PS_0008 VÝSTUPNÍ REDUKCE NA ø250 VENTILÁTORU VGI - F09 3,54 kg D VE_RA_020 PODSTAVNÝ RÁM PRO VENTILÁTOR VGI - F09 34,28 kg E SV_TH_0008 TLUMIČ HLUKU KRUHOVÝ ø250 t= 1,5mm SVAŘOVANÝ 20,2 kg F VE_SD_020 HLUKOTLUMÍCÍ BOX PRO VENTILÁTOR VGI - F kg gidly@gidly.cz tel: web: IČ: DIČ: CZ

4 750 Ø 250 PRODUCT DATASHEET Order number: VE_VGI_020 Air flow (20 C) 3360 m 3 /h Ventilator pressure: 3150 Pa Item name: Electric motor power supply: Electric motor rpm: Voltage: Maximum current: 2910 rpm 400/690V/50Hz 10,1 A Radial air fan VGI - F09 Fan mass: 155 kg Surface finish: RAL Transported medium: dust-free air Transported medium temperature: max. 80 C Noise level at full suction L pa56 : Total noise level L pa : Engine noise L wa : Manufactured by: 104 db(a) 101 db(a) 86 db(a) CIPRES FILTR BRNO s.r.o. Housing material: , gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

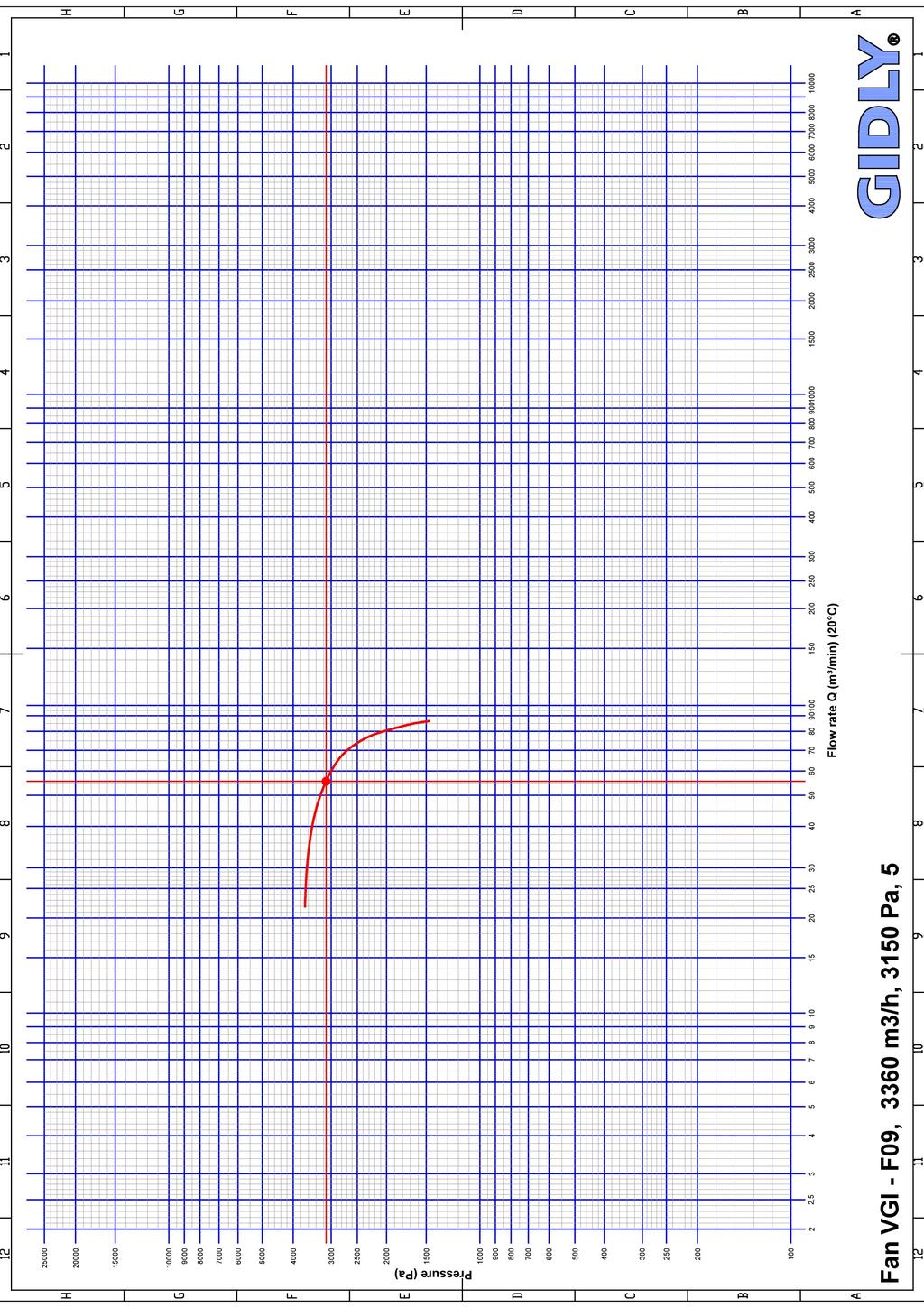

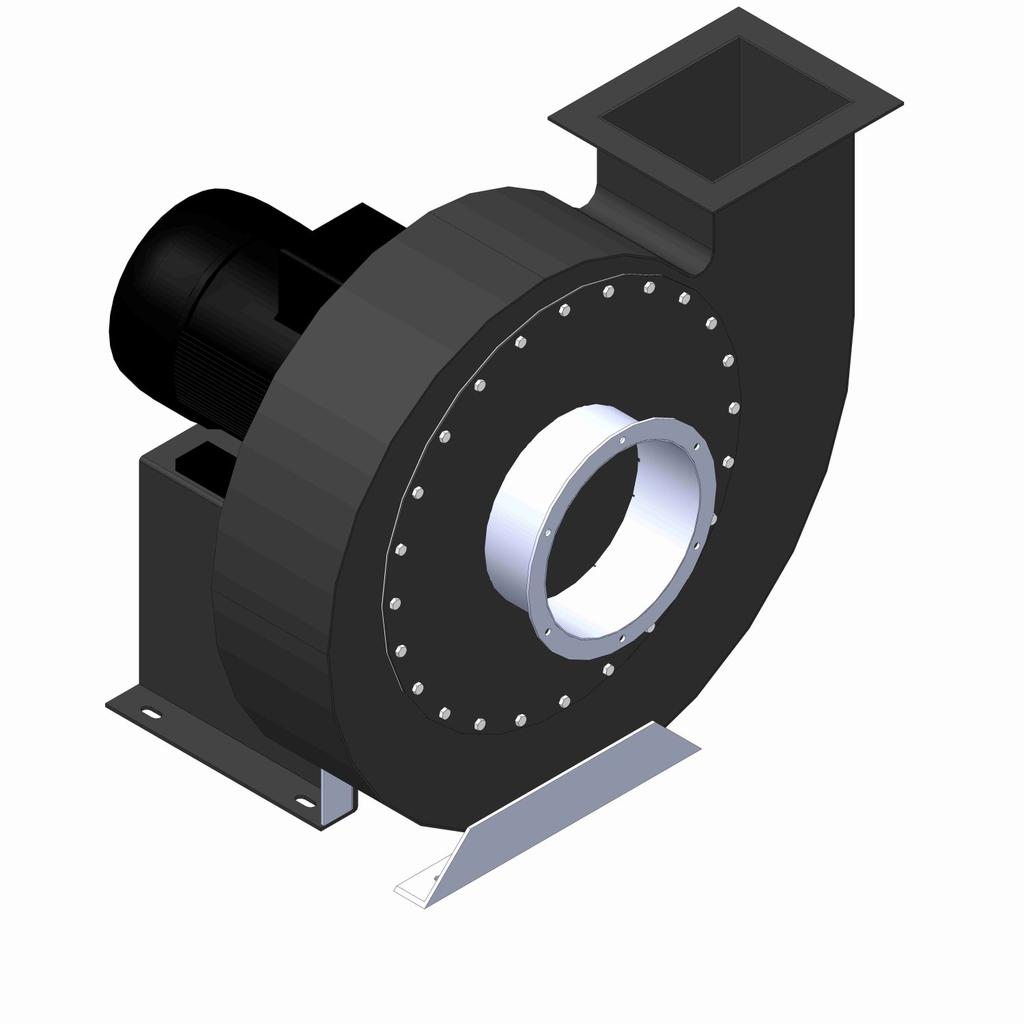

5 Radial fan VGI - F09 PRODUCT DATASHEET Description This is a centrifugal high pressure fan with backward curved blades. The fan rotor is driven directly, fitting the impeller on the electric motor shaft. The spiral fan casing is welded, and equipped with an inspection port allowing access for static and dynamic balancing. The fan is joined to a fixed frame via vibration compensators. The suction pipe and blower pipe are connected by flexible couplings. Utilization The standard fan is designed to deliver clean air or air containing fine dust up to 20 mg/m 3. The most common deployment is to fit the fan downstream of the filter apparatus. The standard fan is not designed for extracting explosive gases, gases of a corrosive nature or gases containing fibrous dust that could stick to the fan rotor and cause imbalance. Operating conditions Direct-drive fans are designed to deliver clean air or air containing fine dust up to 20 mg/m 3. The temperature of the transported air should be -20 C to 80 C. The fan is designed to start using a frequency inverter or soft starter. The Q [m 3 /h] and p [Pa] parameters listed are values for the working setting of the fan. Designation VGI - F09 GR 360 Cu GIDLY catalogue designation VGI air ventilators TGI transport ventilators Manufacturer fan type designation F09 This is the type designation of a fan made by CIPRES FILTER BRNO s.r.o. Designation of rotor direction GR right-handed fan GL left-handed fan gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

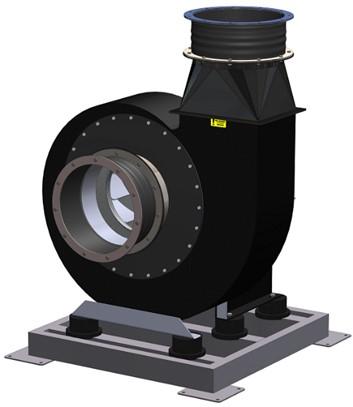

6 PRODUCT DATASHEET Fan accessories VGI - F09 The fan accessories comprise the main elements to facilitate fan installation. A Flexible coupling to the outflow pipe B Output pipe reduction fitting C Flexible coupling to the inflow pipe D Fan support frame E Circular silencer F Noise suppression fan housing Position Catalogue number Item name Mass A SV_PS_0008 FLEXIBLE COUPLING ø250 t=1,5mm 3,54 kg B VE_RE_020 FAN VGI - F09 OUTFLOW REDUCTION ø250 3,93 kg C SV_PS_0008 FLEXIBLE COUPLING ø250 t=1,5mm 3,54 kg D VE_RA_020 FAN VGI - F09 SUPPORT FRAME 34,28 kg E SV_TH_0008 CIRCULAR SILENCER ø250 t= 1,5mm 20,2 kg F VE_SD_020 FAN VGI - F09 SILENCER HOOD 280 kg gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

7 750 Ø 250 TECHNICKÝ LIST Objednávacie číslo: VE_VGI_020 Množstvo vzduchu (20 C) 3360 m 3 /h Dopravný tlak ventilátora: 3150 Pa Názov položky: Príkon elektromotora: Otáčky elektromotora: Napätie: Maximálny prúd: 2910 ot/min 400/690V/50Hz 10,1 A Radiálny vzduchový ventilátor VGI - F09 Hmotnosť ventilátora: 155 kg Povrchová úprava: RAL podľa voľby Prepravované médium: vzduch bez podielu prachu Teplota prepravovaného média: max. 80 C Hlučnosť pri nasávaní L pa56 : Hlučnosť celková L pa : Hlučnosť motora L wa : Výrobca: 104 db(a) 101 db(a) 86 db(a) CIPRES FILTR BRNO s.r.o. Materiálové vyhotovenie skrine: , gidly@gidly.cz tel: web: IČ: DIČ: CZ

8 Radiálny ventilátor VGI - F09 TECHNICKÝ LIST Popis Ide o radiálny vysokotlakový ventilátor s dozadu zakrivenými lopatkami. Rotor ventilátora je poháňaný na priamo, prichytením obežného kolesa na čape hriadeľa elektromotora. Špirálna skriňa ventilátora je zváraná, vybavená inšpekčným otvorom pre možnosť statického a dynamického vyváženia. Ventilátor je uložený k pevnému rámu pomocou kompenzátorov chvenia. Pripojenie odsávacieho a výduchového potrubia je riešené pomocou pružných spojov. Použitie Ventilátor normálneho vyhotovenia je určený na dopravu čistého vzduchu či vzduchu s prímesou jemného prachu do maximálne 20 mg/m 3. Najčastejšou aplikáciou ventilátora je inštalácia za filtračné zariadenie. Ventilátor normálneho vyhotovenia nie je určený na odsávanie výbušných vzdušnín, vzdušnín s korozívnym charakterom a vzdušnín s prímesou vláknitých podielov prachu, ktoré by mohli spôsobovať prilepovanie na rotor ventilátora a jeho následnú nevyváženosť. Pracovné podmienky Ventilátory poháňané priamo sú určené na dopravu čistého vzduchu či vzduchu s prímesou jemného prachu do maximálne 20 mg/m 3. Teplota dopravovaného vzduchu sa smie pohybovať v rozmedzí -20 C až 80 C. Ventilátor je konštruovaný na spúšťanie pomocou frekvenčného meniča či softštartéra. Uvedené parametre Q [m 3 /h] a p [Pa] sú hodnoty pracovného bodu ventilátora. Označenie VGI - F09 GR 360 Cu Označenie katalógu GIDLY VGI vzduchové ventilátory TGI transportné ventilátory Označenie typu ventilátora výrobca F09 Jedná sa typové označenie ventilátora výrobca CIPRES FILTR BRNO s.r.o. Označenie smeru otáčania rotora GR pravotočivý ventilátor GL ľavotočivý ventilátor gidly@gidly.cz tel: web: IČ: DIČ: CZ

9 TECHNICKÝ LIST Príslušenstvo ventilátora VGI - F09 Príslušenstvo ventilátora zahŕňa hlavné položky, ktoré uľahčia samotnú montáž ventilátora. A Pružný spoj do výstupného potrubia B Výstupná redukcia na kruhové potrubie C Pružný spoj do vstupného potrubia D Podstavný rám pod ventilátor E Kruhový tlmič hluku F Box ventilátora tlmiaci hluk Pozícia Katalógové číslo Názov položky Hmotnosť A SV_PS_0008 PRUŽNÝ SPOJ ø250 t=1,5mm 3,54 kg B VE_RE_020 VÝSTUPNÁ REDUKCIA NA ø250 VENTILÁTORU VGI - F09 3,93 kg C SV_PS_0008 PRUŽNÝ SPOJ ø250 t=1,5mm 3,54 kg D VE_RA_020 PODSTAVNÝ RÁM PRE VENTILÁTOR VGI - F09 34,28 kg E SV_TH_0008 TLMIČ HLUKU KRUHOVÝ ø250 t= 1,5mm 20,2 kg F VE_SD_020 AKUSTICKÝ KRYT VENTILÁTORA VGI - F kg gidly@gidly.cz tel: web: IČ: DIČ: CZ
