PARADISE ALARM. Ještě nikdy nebylo všechno tak v pohodě... sw verze Instalační příručka

Transkript

1 PARADISE ALARM Instalační příručka Ještě nikdy nebylo všechno tak v pohodě... sw verze

2

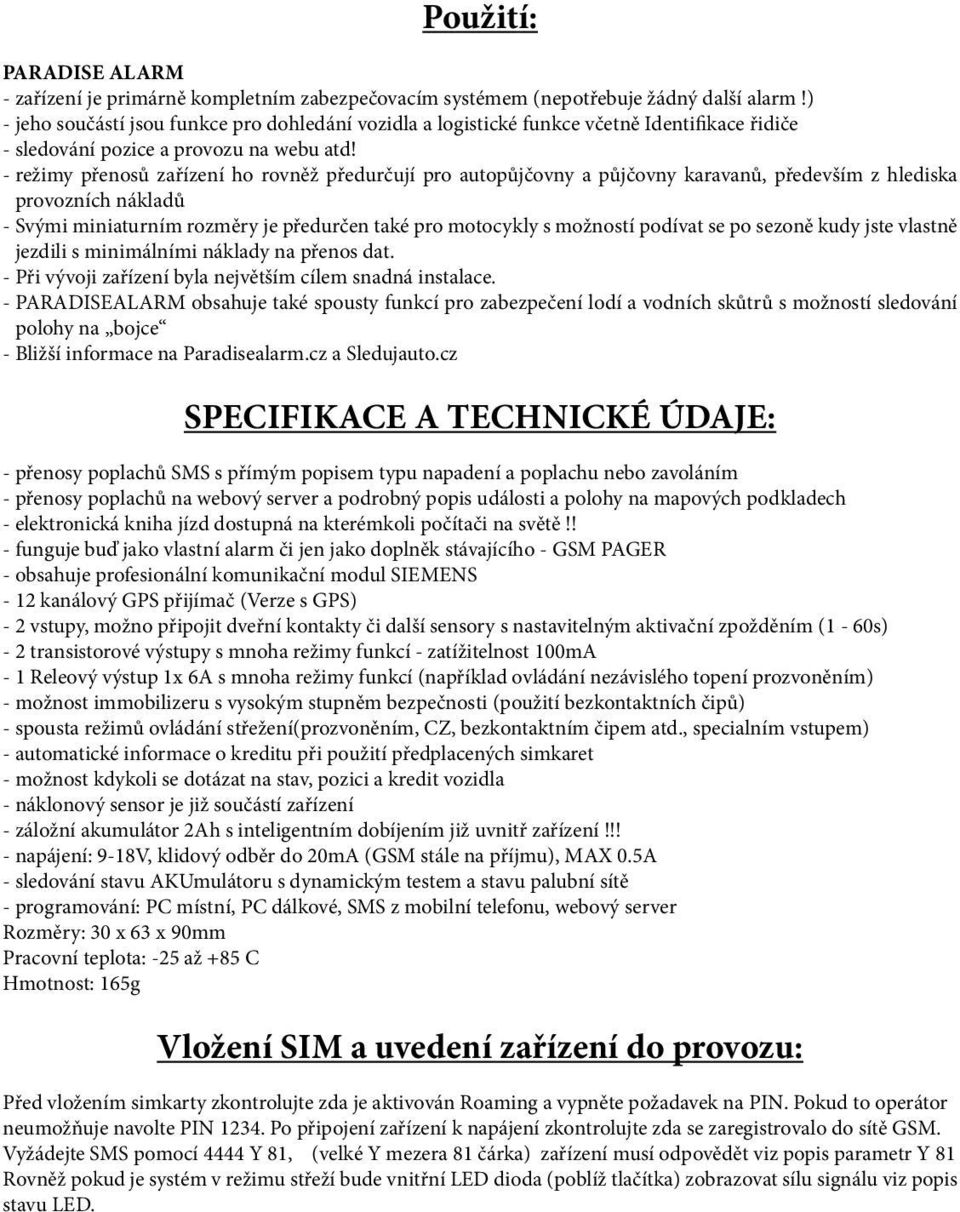

3 Použití: PARADISE ALARM - zařízení je primárně kompletním zabezpečovacím systémem (nepotřebuje žádný další alarm!) - jeho součástí jsou funkce pro dohledání vozidla a logistické funkce včetně Identifikace řidiče - sledování pozice a provozu na webu atd! - režimy přenosů zařízení ho rovněž předurčují pro autopůjčovny a půjčovny karavanů, především z hlediska provozních nákladů - Svými miniaturním rozměry je předurčen také pro motocykly s možností podívat se po sezoně kudy jste vlastně jezdili s minimálními náklady na přenos dat. - Při vývoji zařízení byla největším cílem snadná instalace. - PARADISEALARM obsahuje také spousty funkcí pro zabezpečení lodí a vodních skůtrů s možností sledování polohy na bojce - Bližší informace na Paradisealarm.cz a Sledujauto.cz SPECIFIKACE A TECHNICKÉ ÚDAJE: - přenosy poplachů SMS s přímým popisem typu napadení a poplachu nebo zavoláním - přenosy poplachů na webový server a podrobný popis události a polohy na mapových podkladech - elektronická kniha jízd dostupná na kterémkoli počítači na světě!! - funguje buď jako vlastní alarm či jen jako doplněk stávajícího - GSM PAGER - obsahuje profesionální komunikační modul SIEMENS - 12 kanálový GPS přijímač (Verze s GPS) - 2 vstupy, možno připojit dveřní kontakty či další sensory s nastavitelným aktivační zpožděním (1-60s) - 2 transistorové výstupy s mnoha režimy funkcí - zatížitelnost 100mA - 1 Releový výstup 1x 6A s mnoha režimy funkcí (například ovládání nezávislého topení prozvoněním) - možnost immobilizeru s vysokým stupněm bezpečnosti (použití bezkontaktních čipů) - spousta režimů ovládání střežení(prozvoněním, CZ, bezkontaktním čipem atd., specialním vstupem) - automatické informace o kreditu při použití předplacených simkaret - možnost kdykoli se dotázat na stav, pozici a kredit vozidla - náklonový sensor je již součástí zařízení - záložní akumulátor 2Ah s inteligentním dobíjením již uvnitř zařízení!!! - napájení: 9-18V, klidový odběr do 20mA (GSM stále na příjmu), MAX 0.5A - sledování stavu AKUmulátoru s dynamickým testem a stavu palubní sítě - programování: PC místní, PC dálkové, SMS z mobilní telefonu, webový server Rozměry: 30 x 63 x 90mm Pracovní teplota: -25 až +85 C Hmotnost: 165g Vložení SIM a uvedení zařízení do provozu: Před vložením simkarty zkontrolujte zda je aktivován Roaming a vypněte požadavek na PIN. Pokud to operátor neumožňuje navolte PIN Po připojení zařízení k napájení zkontrolujte zda se zaregistrovalo do sítě GSM. Vyžádejte SMS pomocí 4444 Y 81, (velké Y mezera 81 čárka) zařízení musí odpovědět viz popis parametr Y 81 Rovněž pokud je systém v režimu střeží bude vnitřní LED dioda (poblíž tlačítka) zobrazovat sílu signálu viz popis stavu LED.

4 Důležitá upozornění: - Výrobce, prodejce, ani instalační firma nezodpovídá za množství přenesených dat, spojení, telefonních hovorů, odeslaných SMS, odeslaných MMS ani jiných zpoplatněných služeb operátorů sítí GSM. - Výrobce, prodejce, ani instalační firma nenese zodpovědnost za výši poplatků služeb operátorů sítí GSM instalované SIM-karty. - Výrobce, prodejce, ani instalační firma nenese zodpovědnost za možné vybití akumulátoru vozidla v němž je zařízení instalováno - vlivem dlouhodobého odstavení. Při vývoji zařízení byla klidové spotřebě věnována maximální péče a zařízení vyniká nízkou klidovou spotřebou. Dobu výdrže akumulátoru odstaveného vozidla konzultujte při montáži a důsledně zvažte nastavení parametru Y 83. U vozidel s malými akumulátory (motocykly) konzultujte možnost připojení udržovací nabíječky při odstavení. - Neinstalujte zařízení v blízkosti zdrojů tepla (topení, motor, apod.) - je třeba mít na paměti že záložní akumulátor není při prodeji v nabitém stavu. - Veškeré hodnoty, data a údaje získané užíváním zařízení jsou pouze orientační. V žádném případě nemohou sloužit k exaktním měřením či profesionálním účelům. Technická specifikace knihy jízd v jednotce vozidla: - možnost uložení přesné pozice, datumu a času začátku a konce jízdy - možnost ke každé události uložit rovněž rychlost, stavy vstupů jednotky(tím také typ jízdy) atd. - nastavitelné režimy a intervaly ukládání dat během jízdy, jímž pak je možné dosáhnout nejen začátku a konce jízdy, ale i její podrobné informace, například přesně kudy, jakou rychlostí, otevření dveří například nákladového prostoru, upozornit na překročení rychlosti apod. - velké možnosti konfigurace jednotky s přihlédnutím na provozní náklady, spousta kombinací GPRS přenosů a DATA SMS s přihlednutím provozních nákladů, na Roamingu ukládání do paměti a poslání až z CZ území nebo na vyžádání. - veškerá data jsou přenášena na server s webovým rozhraním na němž jej možné s nimi dále pracovat - chybovost knihy jízd do 10% Technická specifikace knihy jízd na serveru: - aplikace je WEBová, takže zobrazení editace a veškerý přístup je možný z libovolného počítače s internetem - administrátor přidělí uživateli heslo a přístupová práva jen k žádoucím vozidlům - prohlížení jízd jak v textovém režimu, tak na mapových podkladech v uličním rozlišsení s možností spuštění tzv. animace projíždějícího autíčka na mapě - historie jízd časově zpětně neomezena - možnost zobrazení eventuelní události uložené jednotkou (soukromá jízda, rychlost apd.) v kterémkoli místě jízdy - identifikace řidiče RF ID klíčenkou - možnost dodatečného popisu jízdy, důvod, vysvětlení, popisu, poznámky, tankování apd. - možnost dodatečného popisu soukromá nebo služební, možno zakázat - export dat v libovolném formátu - kilometry jsou počítané již v jednotce vozidla, tím je zajištěna jejich správná hodnota i v režimu minimálních nákladů kde je zvolen přenos jen začátku a konce jízdy

5 Popis zařízení: tlačítko a indikační LED konektor antény GPS konektor antény GSM RJ 45 - připojení čtečky čipů / PC / mikrofon Doporučujeme zkrátit plastový zámek na konektoru kabelu uštípnutím, proti náhodném vycvaknutí Systémový konektor SIM karta

6 Uživatelské parametry ParadiseAlarm Y 1 Y 2 Y 3 Y 5 Y 6 Y 9 Y 15 Y 16 Y 17 Y 18 Y 19 Y 20 Změna uživatelského přístupového kódu Interval přenosu kontrolní První přenos kontrolní za Povel žádosti o stavovou zprávu Nastavení času jednotky Přenos kontrolní Povel Zapnutí přiřazeného výstupu Povel Vypnutí přiřazeného výstupu Popis zapnutí přiřazeného výstupu Popis vypnutí přiřazeného výstupu Povel Zapnutí přiřazeného výstupu Povel Vypnutí přiřazeného výstupu Zadejte nový kód 4-8 znaků, kód z výroby je 4444 ve dnech/hodinách dle Y9 v rozmezí v hodinách v rozmezí Povel pro okamžité odeslání stavu jednotky - max. 16 není definováno YY/DD/MM HH:MM Nastavení zda je parametr Y2 v dnech 0, v hodinách (max. 16 zn.), rovněž možno zadat telefonní číslo z nějž prozvonění provede puls na není definováno (max. 16 není definováno Řetězec ve stavové SMS popisující zapnutí přiřazeného výstupu - max. 12 zn. Řetězec ve stavové SMS popisující vypnutí přiřazeného výstupu - max. 12 zn. (max. 16 zn.), rovněž možno zadat telefonní číslo z nějž prozvonění provede puls na není definováno (max. 16 není definováno

7 Y 21 Y 22 Y 25 Y 26 Y 27 Y 28 Y 29 Popis zapnutí přiřazeného výstupu Popis vypnutí přiřazeného výstupu Číslo pro ovládání střežení 1 Číslo pro ovládání střežení 2 Číslo pro ovládání střežení 3 Číslo pro ovládání střežení 4 Povel Spuštění poplachu Řetězec ve stavové SMS popisující zapnutí přiřazeného výstupu - max. 12 zn. Řetězec ve stavové SMS popisující vypnutí přiřazeného výstupu - max. 12 zn. zadejte číslo jež prozvonění ovládá střežení (dle Y 80) - max. 16 není definováno zadejte číslo jež prozvonění ovládá střežení (dle Y 80) - max. 16 není definováno zadejte číslo jež prozvonění ovládá střežení (dle Y 80) - max. 16 není definováno zadejte číslo jež prozvonění ovládá střežení (dle Y 80) - max. 16 není definováno ( max. 16 není definováno Y 30 Příchodové zpoždění v sec. - interval Y 31 Y 32 Y 33 Y 36 Y 37 Čas do automatického zahlídání Povel Zapnutí střežení Povel Vypnutí střežení Povel přepínání servisního režimu Povel Zapnutí příposlechu Čas do automatického zahlídání v min.viz Y 78,2, a Y 78,3,interval 0-60,0 = (max. 16 není definováno (max. 16 není definováno (max. 16 není definováno (max. 16 není definováno Y 38 Vypnutí příposlechu (max. 16 není definováno

8 Y 40 Y 41 Y 42 Y 43 Y 45 Y 46 Y 47 Y 48 Y 49 Y 50 Y 54 Y 55 reserva Změna GPS polohy pro aktivaci virtuálního vstupu GP Povel zapnutí automatického přenosu Povel vypnutí automatického přenosu Povel vyřazení smyček Povel zrušení vyřazení smyček Název autopopisu vstupu 1 Název autopopisu vstupu 2 Název autopopisu náklonu Název autopopisu vstupu M Povel okamžitého snížení spotřeby, Reset uživatelského hesla ze servisu Velikost změny GPS hodnot pro virt. aktivaci vstupu v rozmezí 1-253, 0 = hodnoty jsou v tisícinách minut (LAT/ LONG) (tisícina minuty odpovídá cca 2 metrů) (254-hlídá jen ztrátu a obnovu satelitů i v režimu nestřeží, 255 hlídá jen ztrátu satelitů i v režimu nestřeží) (max. 16 není definováno (max. 16 není definováno (max. 16 není definováno (max. 16 není definováno (Text max. 16 dvere (Text max. 16 uz (Text max. 16 naklon (Text max. 16 motor použijte při měření a kontrole klidové spotřeby, vypne GPS přijímač a nabíjení akumulátoru 0 povolit reset uživatelského hesla za servisu

9 Y 56 Y 59 Povel zobrazení počtu přijímaných satelitů na LED a Buzeru a servisní test vstupů a náklonového čidla (od sw 4.13) Povel také odpojí záložní aku viz odpojení akumulátoru před skladováním. Tvar GPS souřadnic v SMS Led vybliká a vypípá počet přijímaných satelitů a případnou aktivaci vstupu (po dlouhém pípnutí: IN 1-1x, IN2-2x, náklon - 3x, motor 5x) tento režim může být ukončen prozvoněním z libovolného čísla nebo zařízení tento režim automaticky po 4 minutách ukončí. (signalizováno 3x pípnutím) Tento režim spouštějte v režimu nestřežím. V tento okamžik ignoruje přijaté standardní formát (DDMM.mmmm) 2 benefon (vybrat souřadnice) 3 benefon (friend find) 4 nav talk (waypoint) 5 nav talk (status - defaultní nastavení

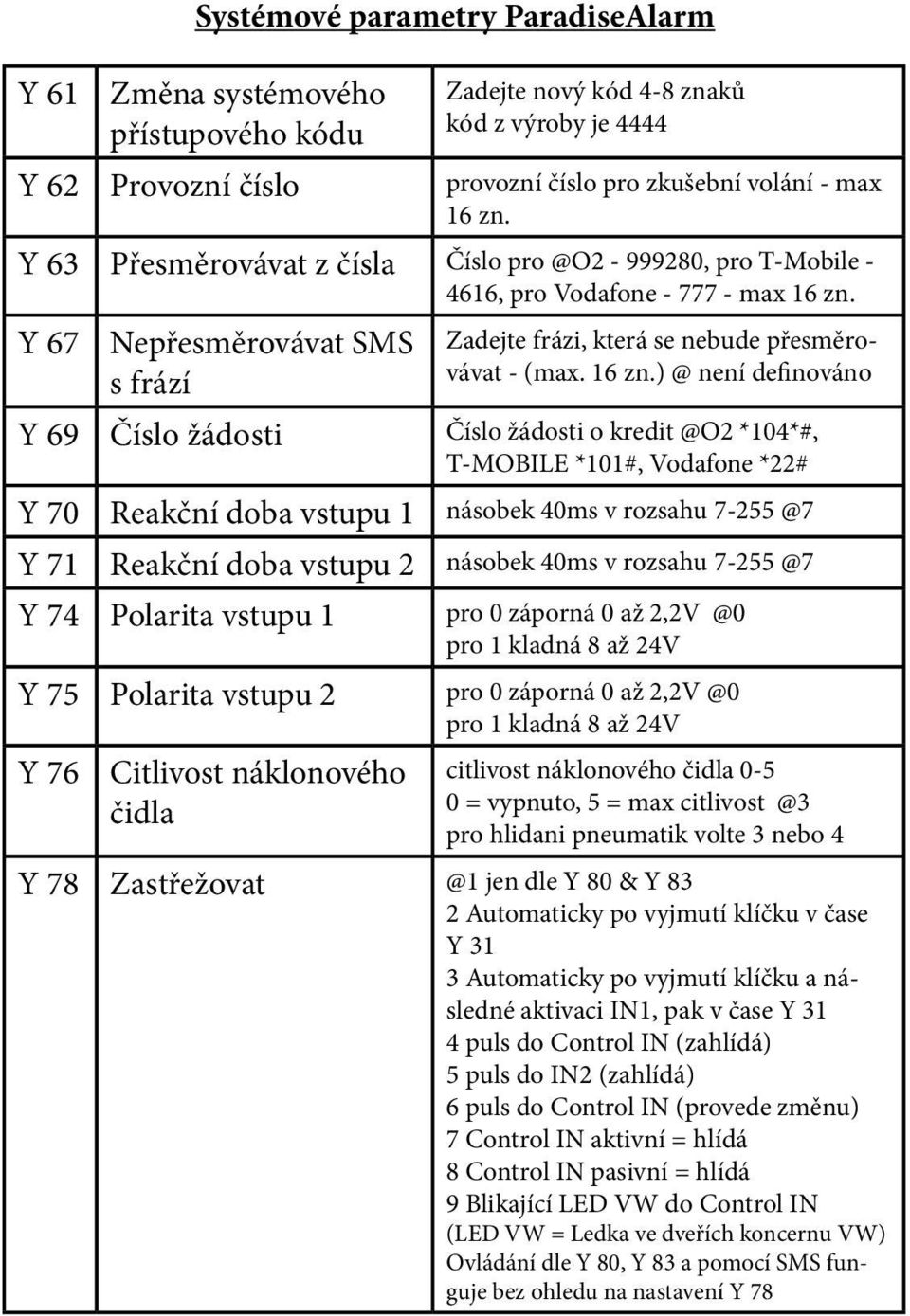

10 Y 61 Systémové parametry ParadiseAlarm Změna systémového přístupového kódu Zadejte nový kód 4-8 znaků kód z výroby je 4444 Y 62 Provozní číslo provozní číslo pro zkušební volání - max 16 zn. Y 63 Přesměrovávat z čísla Číslo pro T-Mobile , pro Vodafone max 16 zn. Y 67 Nepřesměrovávat SMS s frází Zadejte frázi, která se nebude přesměrovávat - (max. 16 není definováno Y 69 Číslo žádosti Číslo žádosti o *104*#, T-MOBILE *101#, Vodafone *22# Y 70 Reakční doba vstupu 1 násobek 40ms v rozsahu Y 71 Reakční doba vstupu 2 násobek 40ms v rozsahu Y 74 Polarita vstupu 1 pro 0 záporná 0 až pro 1 kladná 8 až 24V Y 75 Polarita vstupu 2 pro 0 záporná 0 až pro 1 kladná 8 až 24V Y 76 Citlivost náklonového čidla citlivost náklonového čidla = vypnuto, 5 = max pro hlidani pneumatik volte 3 nebo 4 Y 78 jen dle Y 80 & Y 83 2 Automaticky po vyjmutí klíčku v čase Y 31 3 Automaticky po vyjmutí klíčku a následné aktivaci IN1, pak v čase Y 31 4 puls do Control IN (zahlídá) 5 puls do IN2 (zahlídá) 6 puls do Control IN (provede změnu) 7 Control IN aktivní = hlídá 8 Control IN pasivní = hlídá 9 Blikající LED VW do Control IN (LED VW = Ledka ve dveřích koncernu VW) Ovládání dle Y 80, Y 83 a pomocí SMS funguje bez ohledu na nastavení Y 78

11 Y 79 jen dle Y 80 & Y 83 2 Pouhým otočením klíčku 3 RESERVA 4 puls do Control IN (odhlídá) 5 puls do IN2 (odhlídá) 6 pro Y 78 = 6 7 pro Y 78 = 7 8 pro Y 78 = 8 Ovládání dle Y 80, Y 83 a pomocí SMS funguje bez ohledu na nastavení Y 79 Y 80 Y 82 Akce prozvoněním dle Y Zvuková signalizace změny střežení a signalizace bypassu po zapnutí klíčku. 1 zakázáno 2 zastřeží 3 změna 0 zapnutá Pokud vypnuto-je zablokována i možnost bypassu vstupu 2 cvaknutím klíčku (od SW 4.20) Y 83 Použití čtečky vypnuto 1 pro odstřežení 2 pro zastřežení / odstřežení 3 pro odstřežení (úsporně) 4 pro zastřežení / odstřežení (úsporně) 5 pro odstřežení (velmi úsporně) 6 pro zastřežení / odstřežení (velmi úsporně) 7 Pro odtřežení úsporně - čtečka se zapne akcí 8 Pro zastřežení / odtřežení úsporně - čtečka se zapne akcí 9 RJ pro CAN-BUS interface 10 RJ pro Keyless modul pro identifikaci řidiče použij 1, 3, 5 nebo 7, (možnosti 7-10 jen u SW ) Y 84 Typ vstupu 1 0 okamzity zpožděný 2 okamzity nezpoždený

12 Y 85 Y 86 Definice funkce Výstupu 1 Definice funkce Výstupu 2 Y 88 Poplach 0 trvale pulzující 0 výstup nepoužit 1 IMMO 2 IMMO zakaznicke 3 volně ovládané dle Y 15-Y 18 4 volně ovládané pulsni dle Y 15-Y 18 5 volně ovládané dle Y 19-Y 22 6 volně ovládané pulsni dle Y 19-Y siréna 8 signalizuj zastřežení (aktivuje výstup na 0.4s) 9 signalizuj odstřežení (aktivuje výstup na 1.6s) 10 signalizuj zastřežení/odstřežení (viz 8, 9) 11 LED 12 signalizuj předpoplach 13 signalizuj zastřežení/odstřežení (viz 8, 9)/ předpoplach 14 IMMO2 zákaznické 15 IMMO If no ID (9,10,12,13 signalizuje rovněž no ID) 0 výstup nepoužit 1 IMMO 2 IMMO zakaznicke 3 volně ovládané dle Y 15-Y 18 4 volně ovládané pulsni dle Y 15-Y 18 5 volně ovládané dle Y 19-Y 22 6 volně ovládané pulsni dle Y 19-Y 22 7 siréna 8 signalizuj zastřežení (aktivuje výstup na 0.4s) 9 signalizuj odstřežení (aktivuje výstup na 1.6s) 10 signalizuj zastřežení/odstřežení (viz 8, LED 12 signalizuj předpoplach 13 signalizuj zastřežení/odstřežení (viz 8, 9)/předpoplach 14 IMMO2 zákaznické 15 IMMO If no ID (9,10,12,13 signalizuje rovněž no ID)

13 Y 89 Typ vstupu 2 0 okamzity zpožděný 2 okamzity nezpoždený Y 93 Y 94 Počet omezení poplachu Použita předplacená SIM karta 1-99, 0 = 0 ANO Y 95 Definice funkce RELÉ 0 výstup IMMO 2 IMMO zakaznicke 3 volně ovládané dle Y 15-Y 18 4 volně ovládané pulsni dle Y 15-Y 18 5 volně ovládané dle Y 19-Y 22 6 volně ovládané pulsni dle Y 19-Y 22 7 siréna 8 signalizuj zastřežení (aktivuje výstup na 0.4s) 9 signalizuj odstřežení (aktivuje výstup na 1.6s) 10 signalizuj zastřežení/odstřežení (viz 8, 9) Y 98 Povel nastavení uživatelského hesla na tovární hodnotu, pozor na parametr Y 55 Y 99 Volba čeština 1 angličtina. Y 180 Y 181 Dial - defaultní nastavení Přípojný bod GPRS (max. 16 zn.) (max. 64 zn.)

14 Doplňkové informace k vybraným parametrům a funkcím: Všechny povelové SMS se zasílají ve formátu *povel* (Hvězdička povel hvězdička) Parametr Y 5: Pokud za hvězdičku doplníte K zařízení vám pošle stav kreditu. Například: *stav*k Parametr Y 17,18,21,22 Stavy výstupů jsou ve stavové zprávě zobrazovány jen pokud jsou dle Y 85, 86 a 95 použity. Parametr Y 36: Slouží pro definování povelu pro přechod do servisního režimu. Odesláním tohoto parametru se přepne jednotka do servisního režimu což je indikováno trvalým svitem LED a řetězcem IN SERVIS!!! ve stavové zprávě. Pak už nelze jednotka zahlídat (kromě SMS povelu) Slouží například při svěřování vozidla do servisu a tím neupozorňovat na to, že je ve vozidle systém instalován. Povel je nutno poslat buď v nestřežícím režimu, nebo pak zařízení odstřežit standartním způsobem. Opětovným zasláním povelu se přepne zařízení do provozního režimu. Tento povel je dobré kombinovat společně s parametrem pro zaslání stavové zprávě, kde si ověříte správnost přepnutí. Parametr Y 37, 38: Slouží pro nastavení povelu pro uvolnění a zakázání příposlechu. Příposlech funguje tak, že je li povolen dojde k vyzvednutí hovoru a připojení externího mikrofonu (není součástí dodávky). Je třeba mít na paměti že pokud používáte ovládání střežení prozvoněním (Y 25 - Y 28) tak příposlech není možné používat, protože zařízení potvrzuje změnu střežení zavěšením. Y 40: parametr zatím nepoužit Parametr Y 41: Slouží například pro hlídání lodě na bojce. Zařízení v režimu střeží hlídá změnu GPS polohy o hodnotu nastavenou parametrem Y 41. Pro tuto funkci je nutné přiřadit poplachovou zprávu virtuálnímu vstupu GP. Je třeba mít na paměti, že v tomto režimu má zařízení zvýšenou spotřebu vlivem trvalého napájení GPS (+ cca 30mA) Parametr Y 42,Y 43: Těmito parametry naprogramujete povely jimiž je možné spustit automatický přenos stavové. Povel má doplňující a povinné parametry - interval,počet zpráv a číslo kam zasílat viz příklad: (parametr 42 definován POSILEJ) *POSILEJ*30*5* * Tato SMS aktivuje automatické odesílání stavů na telefonní číslo s intervalem 15 minut (30xpůlminuta) a dojde k odeslání 5 sms povinný parametr je interval, nezadáte-li počet odeslání odešle se 10 zpráv. Chcete-li použít funkci odesílání na jiné číslo než z něj byl požadavek poslán je nutné zadat všechny 3 parametry. Pokud nezadáte číslo bude se posílat na číslo z nějž požadavek přišel Parametr Y 45,Y 46: Parametr slouží pro definici povelu pro vyřazení a opětovného zařazení vstupu například při poruše připojeného čidla. Povel vyžaduje číslo vstupu za hvězdičkou, může jich být i více u jednoho povelu viz příklad: (povel Y 45 definovan BYPASS ) *BYPASS*1*3* provede bypass vstupu 1 a náklonového čidla (1 vstup 1, 2 vstup 2, 3 náklonové čidlo, 4 virtuální vstup změny GPS polohy) Pozor tento typ Bypassu se neruší zapnutím klíčku, buď je nutné jej zrušit SMS nebo sám se zruší po 24 hodinách po té co vozidlo přejde do nestřežícího stavu. Aktivovaný bypass je rovněž vypípán po zapnutí klíčku viz bypass systému Parametr Y 51: Po zaslání tohoto parametru zařízení odpoví výpis hodnot uživatelských parametrů Y 6, Y 2, Y 3, Y 9, Y 5, Y 15, Y 16, Y 19, Y 20, Y 25, Y 26, Y 27, Y 28, Y 29, Y 30, Y 31, Y 32, Y 33, Y 36, Y 37, Y 38, Y 40, Y 41, Y 42, Y 43, Y 45, Y 46, Y 55, Y 59

15 Parametr Y 52: Po zaslání tohoto parametru zařízení odpoví výpis nadefinovaných přenosů poplachů. (SMS zpráv může být více, jsou očíslovány vždy na začátku, poslední zpráva obsahuje na konci #) Parametr Y 81: Po zaslání tohoto parametru zařízení odpoví výpis hodnot systémových parametrů: Y 62, Y 63, Y 67, Y 69, Y 70, Y 71, Y 74, Y 75, Y 76, Y 78, Y 79, Y 80, Y 82, Y 83, Y 84, Y 85, Y 86, Y 88, Y 89, Y 93, Y 94, Y 95, Y 99, GPS, BAT voltage, S=signal GSM, SW verze Parametr Y 82: Slouží pro vypínání vnitřního reproduktorku, jež signalizuje zastřežení 2x pípnutím a odstřežení 6x pípnutím. signalizace Bypass klíčkem viz doplňkové informace Bypass systému. Parametr Y 83: Použití čtečky čipů: tento parametr má velký vliv na klidovou spotřebu a ovlivňuje dobu čtení čipu. pro 1 a 2 standart střední doba čtení čipu = ihned spotřeba cca +30mA ke klidové spotřebě (do 20mA) pro 3 a 4 úsporně střední doba čtení čipu = 0,4 sec spotřeba cca +12mA ke klidové spotřebě (do 20mA) pro 5 a 6 v. úsporně střední doba čtení čipu = 1,2sec spotřeba cca +3,5mA ke klidové spotřebě (do 20mA) V definici přenosů pokud k některému číslu požadujete přenos kontrolní doporučujeme jí zatrhávat u všech čísel (I když jsou shodná) Popis obsahu stavové - zpráva vyžádaná povelem programovaným Y 5, nebo automatická dle Y 2: příklad: V1 P, V2 P, NA P, M P, SIT OK, BAT OK 4,20V, NESTR, S=27, 03V, N, E, 296m, 000km/h, 3CB0 V1 P - popis stavu vstupu 1 (P pasivní, A aktivní, B bypass) V2 P - popis stavu vstupu 2 (P pasivní, A aktivní, B bypass) NA P - popis stavu náklonu (P pasivní, A aktivní, B bypass) M P - popis stavu motoru (P pasivní, A aktivní) SIT OK - stav napájecího napětí (OK nebo KO) BAT OK - stav záložní vnitřního AKU (OK nebo KO + hodnota napětí měla by být v mezi 3,70-4,20 V) NESTR - stav střežení (NESTR - nestřeží, STR - střeží) S=27 - stav GSM signálu (0 až 31) 03V - počet satelitů pro určení polohy GPS (0-12, V - platná pozice N - neplatná pozice) N, E - pozice GPS ( formát dle Y 59) 296m - nadmořská výška dle GPS 000km/h - rychlost dle GPS 3CB0 - číslo buňky GSM pokud zpráva začíná řetězcem IN SERVIS!!! nachází se zařízení v servisním režimu viz doplňkové informace pro parametr Y 36 pokud zpráva neobsahuje data z GPS - zařízení nebylo nikdy na signálu GPS, pokud se momentálně nachází bez signálu GPS je zobrazována poslední platná pozice, signalizování písmenem N za počtem satelitů.

16 Příklady možných kombinací ovládání: Ovládání systému byla věnována při vývoji zvláštní péče a je velmi variabilní. Nastavuje se parametry Y 78,Y 79, Y 80 a Y 83. Prozvoněním a čipem je možné zařízení ovládat vždy, je li povoleno parametry, dále je možné jej ovládat kombinovaně mnoha způsoby dle Y 78 a Y 79 Pár zajímavých kombinací pro příklad: 1.Zahlídat zamčením vozidla, odhlídat čipem: Y 78,4, Do ControIn zavést puls od centrálního zamykání. Dále nutno nastavit parametr Y 83. Nastavení parametru Y 83 věnujte pozornost viz parametr Y 83 kvůli klidové spotřebě. 2.Zahlídat automaticky po vypnutí motoru, odhlídat čipem nebo prozvoněním: Y 78,2,Y 79,1,Y 80,3, Dále nutno nastavit Parametr Y 83 a Y 31 a Y 25 - Y 28 Nastavení parametru Y 83 věnujte pozornost viz parametr Y 83 kvůli klidové spotřebě. 3.Zahlídávat a odhlídávat jen prozvoněním: Y 80,4, Nutno nastavit Parametr Y 25 - Y 28 Bypass systému: Použitelné v případech automatického zastřežování Y 78 = 2 nebo 3 pro případ kdy nechcete systém zastřežovat, kempování apd. - 2x rychle po sobě zapnout a vypnout zapalování. Tímto způsobem je rovněž možné jednorázově (do dalšího zapnutí klíčku) bypassovat vstup 2 např. doplňkové ultrazvukové čidlo. Aktivace bypass je doprovázena 6x pípnutím, po opětovné spuštění klíčku pípne 2x pokud by systém bypass. Pokud vypnete signalizaci změny střežení parametrem Y 82 je zablokována i tato možnost bypassu (od SW 4.20) Rovněž bypass vstupů pomocí SMS viz parametr Y 45 a Y 46 je po zapnutí klíčku signalizován pípnutím a to takto: vstup 1-1x, vstup 2-2x, náklon - 3x, GP - 4x Specialní funkce převážně pro lodě a vodní skůtry: Až si zakotvíte lodičku nebo vodní skůtr na bojku, tak běžte klidně spát, kdyby se vám odvázala a uplavala tak kromě toho, že dostanete SMS s informací že lodička se vzdálila třeba na nastavených 100 metrů od bojky, tak pro vás nebude problém si ji pomocí GPS najít... To zda se odváže sama či že by vám jí nějaký vtipálek odvázal či snad chtěl se project záleží jen na tom, ve které části zeměkoule se nalézáte. Popis stavů LED (té vnitřní nebo na programovatelném výstupu) zhasnuto - zařízení nestřeží Blik v intervalu sek - zařízení střeží, zobrazuje signál GSM, čím četnější blikání tím lepší signál Bliká 1:1 - příjem a vyhodnocení SMS Svítí trvale - zařízení se nachází v servisním režimu Svítí 3.8 sek 0.4 sek zhasnuto - zařízení upozorňuje na nutnost identifikace řidiče pro KJ Tovární nastavení: Provedeme držením tlačítka při zapntí zařízení, proces je signalizován rozsvícenou LED, ukončení jejím blikáním. POZOR nejprve je nutné vypnout zařízení dle odstavce - odpojení AKUmulátoru před skladováním. Odpojení AKUmulátoru před skladováním: Chcemeli zařízení úplně vypnout i od záložního AKUmulátoru (například před skladováním či před továrním nastavením) je nutné stisknout skryté tlačítko, zařízení začne pípat, pak je nutné do 20 sek odpojit hlavní napájecí konektor. Pokud nedojde k odpojení hlavního napájení v uvedeném čase, zařízení zpět akumulátor připojí. Není-li možné se dostat k tlačítku je možné odpojení AKU provézt zasláním povelu Y 56 viz tabulka.

17 Programování čipů: ParadiseAlarm umožňuje naprogramování až osmi bezkontaktních čipů Programování provedeme držením!! tlačítka, zařízení nejprve začne pípat (přejde do režimu skladování), po 2 vteřinách pípat přestane(stále držíme tlačítko) a v páte vteřině pípne 3x, tím je v režimu programování. Po dalším trojpípnutí je připraveno programovat čipy pouhým přikládáním. Pokud další pípnutí není 3x ale je 6x zařízení tím upozorňuje že máte zakázáno používání čipu parametrem Y 83, přesto jej můžete naprogramovat a po povolení paramatrem Y83 bude fungovat. Programovací režim je automaticky po 20 vteřinách po přiložení posledního klíče opuštěn. (Signalizováno 10x pípnutím) V těchto 20 sek není povoleno měnit stav střežení pomocí vstupů apd, nedošlo by k uložení čipů do paměti EEPROM. Přiložením prvního klíče jsou všechny staré vymazány. Po přiložení čipu zařízení vypípá posici v paměti (1-8) po přiložení 9. a dalších čipů se nic neděje. Tipy a triky: Používáteli zařízení jen jako GSM PAGER je možné využít náklonové čidlo tak, že nastavíte parametr Y31 na hodnotu 1, Y 78 na hodnotu 2 a Y 79 na hodnotu 2. Tím bude po zapnutí zapalování náklonové čidlo vyřazeno.

18 Programování zařízení Zařízení je možné programovat následujícími způsoby: 1) Pomocí SMS každá SMS musí začínat příslušným heslem, pak je možné parametry řadit za sebou do jedné SMS Parametr musí obsahovat vždy velke Y případně X pak následuje mezera, pak čárka, pak hodnota, pak čárka. X parametry dle příkladu: X 1S,1, ,poplach (max 48 znaků), provede naprogramování přenosu poplachu při aktivaci - sepnutí (proto 1S) vstupu 1, pořadí 1 na číslo s textem poplach akcí může být až 8, pro některé přenosy jen 4 viz tabulky. 2) Pomocí programu PARADISEALARM.EXE ke stažení na webu bestgsm.cz nebo paradisealarm.cz Tímto programem je možné přehledně programovat zařízení buď dálkově přes libovolný modem či mobilní telefon připojený k PC (přes Bluetooth, IRda atd) s aktivními daty CSD, nebo pomocí kabelu přes RS 232 3) Další možností je programovat zařízení přes web více na paradisealarm.cz Tabulky přiřazení poplachu: vstup 1 - sepnut Vstup p o ř a d í přiřazení 1S 1 1S 2 1S 3 1S 4 1S 5 1S 6 1S 7 1S 8 povolení kontrolní telefonní číslo zpráva počet opakování vstup 1 - rozepnut Vstup p o ř a d í přiřazení 1R 1 povolení kontrolní telefonní číslo zpráva počet opakování 1R 2 1R 3 1R 4 1R 5 1R 6 1R 7 1R 8

19 vstup 2 - sepnut Vstup p o ř a d í přiřazení 2S 1 2S 2 2S 3 2S 4 2S 5 2S 6 2S 7 2S 8 povolení kontrolní telefonní číslo zpráva počet opakování vstup 2 - rozepnut Vstup p o ř a d í přiřazení 2R 1 povolení kontrolní telefonní číslo zpráva počet opakování 2R 2 2R 3 2R 4 2R 5 2R 6 2R 7 2R 8 náklon aktivován Vstup p o ř a d í přiřazení NA 1 NA 2 NA 3 NA 4 NA 5 NA 6 NA 7 NA 8 povolení kontrolní telefonní číslo zpráva p o č e t o p a k o - vání

20 GP aktivovano Vstup p o ř a d í přiřazení GP 1 povolení kontrolní telefonní číslo zpráva počet opakování GP 2 GP 3 GP 4 GP 5 GP 6 GP 7 GP 8 motor - sepnut Vstup p o ř a d í přiřazení MS 1 MS 2 MS 3 MS 4 MS 5 MS 6 MS 7 MS 8 povolení kontrolní telefonní číslo zpráva počet opakování motor - rozepnut Vstup p o ř a d í p ř i ř a - zení MR 1 povolení kontrolní telefonní číslo zpráva počet opakování MR 2 MR 3 MR 4 MR 5 MR 6 MR 7 MR 8

21 výpadek napájení Vstup p o ř a d í přiřazení UV 1 povolení kontrolní telefonní číslo zpráva počet opakování UV 2 UV 3 UV 4 obnova napájení Vstup pořadí p. k o n t r o l. UO 1 telefonní číslo zpráva o p a k o - vání UO 2 UO 3 UO 4 deaktivace systému (odstřežení) Vstup p o ř a d í přiřazení DA 1 povolení kontrolní telefonní číslo zpráva počet opakování DA 2 DA 3 DA 4 aktivace systému (zastřežení) Vstup p o ř a d í přiřazení AR 1 povolení kontrolní telefonní číslo zpráva počet opakování AR 2 AR 3 AR 4 porucha záložního akumulátoru Vstup p o ř a d í přiřazení BA 1 povolení kontrolní telefonní číslo zpráva počet opakování BA 2 BA 3 BA 4

22 - zařízení GSM Paradise - kabeláž + přídavné dutinky 6ks - anténa GPS - anténa GSM - čtečka čipů + 2 čipy (pouze varianta RFID) - uživatelskou příručku - instalační příručku Obsah dodávky: Záruční podmínky: Záruka se nevztahuje na závady vzniklé nesprávným používáním zařízení Paradise Alarm, nebo nesprávnou instalací. Prodejce ani výrobce nepřebírá odpovědnost za poškození zařízení Paradise Alarm v důsledku jeho rozebrání, pádu, neodborného zacházení, nesprávným používání, poškození používáním v mokrém prostředí či mechanického poškození Záruční doba je 24 měsíců, záložní baterie 6 měsíců. Záruka je neplatná, jestliže není řádně vyplněn záruční list a opatřen razítkem prodejny, v níž bylo zařízení zakoupeno Záruční list: Datum prodeje: Razítko prodejny: výrobní číslo:

23

24 příklad zapojení PARADISE alarmu konektro pro připojení čtečky čipů, PC, mikrofon RJ45 ant. GPS ant. GSM +12V svorka č.30 GND 7- červená 6- černá svorka č V PARADISE ALARM vstup 1 vstup 2 výstup +12V klíček svorka č.15 výstup 1 výstup 2 3- bílá 4- bledě modrá dveřní kontakty, polarita je programovatelná 10- (továrně vodič neosazen) +Ucc 9- tmavě modrá 2- zelená 11- (továrně vodič neosazen) out prostorové čidlo GND svorka č. 15 výstup 1 - spíná do země, tzn. relé proti plusu výstup 2 - spíná do země, tzn. relé proti plusu CONTROL IN+ CONTROL IN- 8- (továrně vodič neosazen) CONTROL IN + 5- (továrně vodič neosazen) CONTROL IN - při zapojování CONTROL IN nutno vždy zapojit oba vodiče výstupní kontakt relé výstupní kontakt relé 1- (továrně vodič neosazen) 12- (továrně vodič neosazen) Výstupní kontakty relé konektor K1 číslování pinů - pohled do konektoru zařízení
