1 1 Zkušenosti z projektů OZE a KVET STAVEBNÍ FÓRUM Ostrava 02/2009 Ing. Josef Opluštil oplustil@tebodin.cz

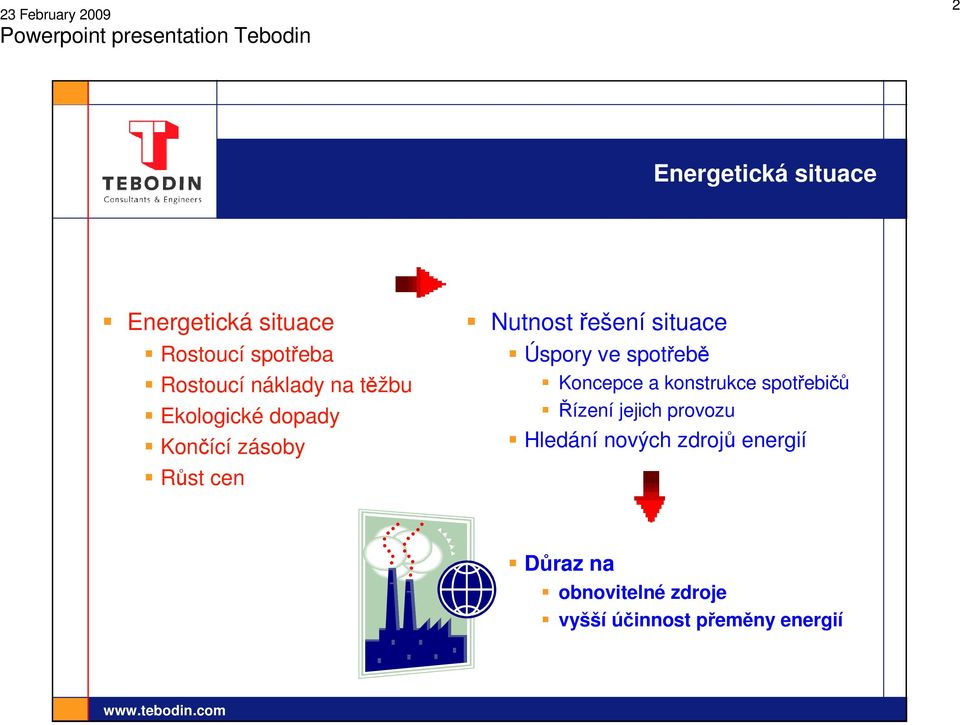

2 2 Energetická situace Energetická situace Rostoucí spotřeba Rostoucí náklady na těžbu Ekologické dopady Končící zásoby Růst cen Nutnost řešení situace Úspory ve spotřebě Koncepce a konstrukce spotřebičů Řízení jejich provozu Hledání nových zdrojů energií Důraz na obnovitelné zdroje vyšší účinnost přeměny energií

3 3 OZE obnovitelné zdroje energií Hlavní druhy OZE = energie : sluneční Charaktaristika OZE Samočinná obnova Široká dostupnost Snadná transformace Nízké náklady geotermální vodní větrná vzduchu půdy biomasa bioplyn ale i důlní plyn

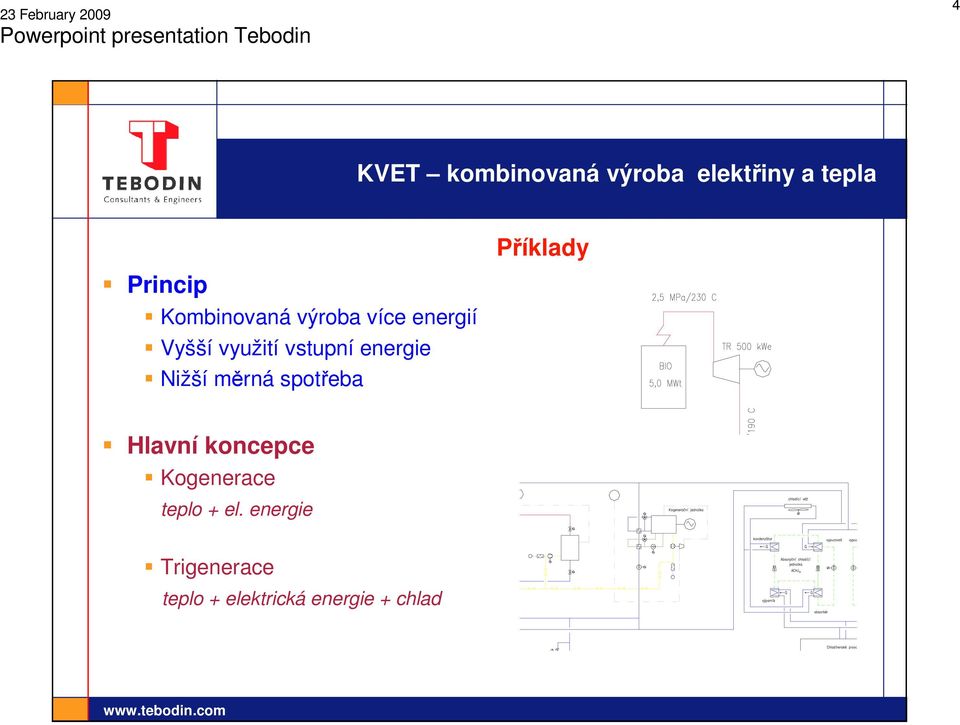

4 4 KVET kombinovaná výroba elektřiny a tepla Příklady Princip Kombinovaná výroba více energií Vyšší využití vstupní energie Nižší měrná spotřeba Hlavní koncepce Kogenerace teplo + el. energie Trigenerace teplo + elektrická energie + chlad

5 5 OZE + KVET Optimální kombinace = OZE využity v systému KVET V daném případě : OZE = důlní plyn Možný příklad KVET : plynový motorgenerátor parní turbína nebo točivá redukce

6 6 Zdroje Ložiska uhlí na Severní Moravě Ostrava, Karviná Výskyt doprovodných ložisek důlního plynu Výhodný zdroj pro výrobu tepla a elektrické energie Ekonomicky zajímavá oblast k podnikání viz. následující zkušenosti TEBODINu

7 7 Zkušenosti Tebodinu z OKR

8 8 Zkušenosti Tebodinu z OKR Klienti a vlastníci ložisek důlního plynu Důlní plyn : z tzv. důlních stařin průměrný obsah CH % průměrná výhřevnost MJ.Nm -3 volně vyvěrající na povrch nutné odsávání atmogeochemický průzkum dostupný zdroj levné energie preferovaná výroba elektřiny Mimořádný zájem o využití!!!

9 9 Zkušenosti Tebodinu z OKR Objednatel Projektant Přípravný a realizační proces Orgány Vlastníci Dodavatelé

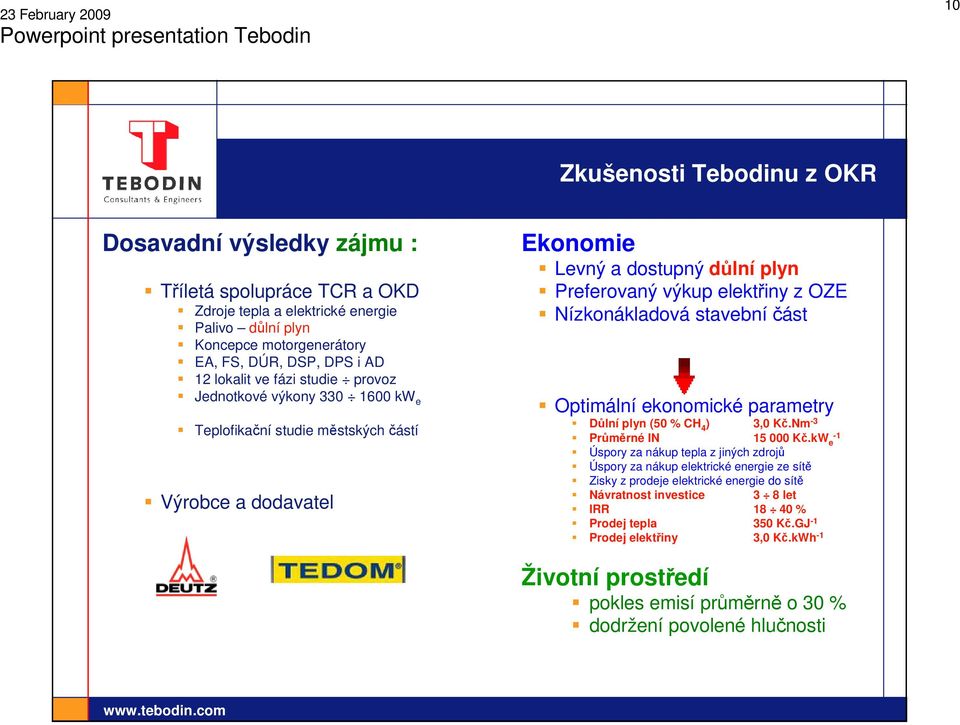

10 10 Zkušenosti Tebodinu z OKR Dosavadní výsledky zájmu : Tříletá spolupráce TCR a OKD Zdroje tepla a elektrické energie Palivo důlní plyn Koncepce motorgenerátory EA, FS, DÚR, DSP, DPS i AD 12 lokalit ve fázi studie provoz Jednotkové výkony kw e Teplofikační studie městských částí Výrobce a dodavatel Ekonomie Levný a dostupný důlní plyn Preferovaný výkup elektřiny z OZE Nízkonákladová stavební část Optimální ekonomické parametry Důlní plyn (50 % CH 4 ) 3,0 Kč.Nm -3 Průměrné IN Kč.kW e -1 Úspory za nákup tepla z jiných zdrojů Úspory za nákup elektrické energie ze sítě Zisky z prodeje elektrické energie do sítě Návratnost investice 3 8 let IRR % Prodej tepla 350 Kč.GJ -1 Prodej elektřiny 3,0 Kč.kWh -1 Životní prostředí pokles emisí průměrně o 30 % dodržení povolené hlučnosti

11 11 Náhled do PD TCR Schéma výroby a spotřeby elektrické energie a tepla

12 12 Náhled do PD TCR

13 13 Náhled do PD TCR Bilance (Teplofikační studie Orlová) oblast zásobovaná teplem ozn. název popis zdroj tepla a elektrické energie celkový využití zdroje při výrobě jednotkové výkony účinnosti předpokládaný důlní plyn celková výroba tepelný elektrické příkon počet tepla el. energie ozn. sestava KGJ a PK elektrický tepelný tepelná elektrická celková obsah CH4 Q r celková spotřeba ve zdrojích tepla energie kw t h.r -1 h.r -1 ks kw e kw t % MJ.Nm -3 Nm 3.h -1 Nm 3.r -1 MWh t.r -1 GJ.r -1 MWh e.r Orlová - Město 90 b.j. v BD KGJ (1000 CAT) ,506 0,376 0, ,0 827, KZ 1 40 b.j. v BD 1213 PK , ,0 333, (KGJ + PK) Celkem 1160, Orlová - Lazy PZ Žofie (1,5 MWe) 1600 KZ 7 KGJ (1600 CAT) ,440 0,418 0, ,0 1118, (KGJ + PK) PK , ,0 333, Celkem 1451, Orlová - Poruba Gagarinova 850 b.j. v BD 520 KGJ (770 CAT) ,499 0,376 0, ,0 1240, KZ 2 M. Ryšky 236 b.j. v BD 1530 PK , ,0 533, (KGJ + PK) Celkem 1774, Slezská 104 b.j. v BD 680 KGJ (500 CAT) ,538 0,337 0, ,0 916, KZ 3 Hornická ulice 150 b.j. v BD 976 PK , ,0 400, (KGJ + PK) Celkem 1316, Orlová - Lutyně Na Olmovci 30 RD 500 KGJ (770 CAT) ,499 0,376 0, ,0 620, KZ 4 Š5 Základní škola K. Dvořáčka PK , ,0 200, (KGJ + PK) Celkem 820, U Hájenky 110 RD 1727 KGJ (500 CAT) ,538 0,337 0, ,0 916, KZ 5 PK , ,0 400, (KGJ + PK) Celkem 1316, Š3 Gymnázium a SOŠ Masarykova tř KGJ (1000 CAT) ,506 0,376 0, ,0 827, KZ 6 Š6 Základní škola Ke Studánce PK , ,0 333, (KGJ + PK) Š9 Obchodní akademie Polní Celkem 1160, CELKEM mil. Kč.r -1 22,3 135,8

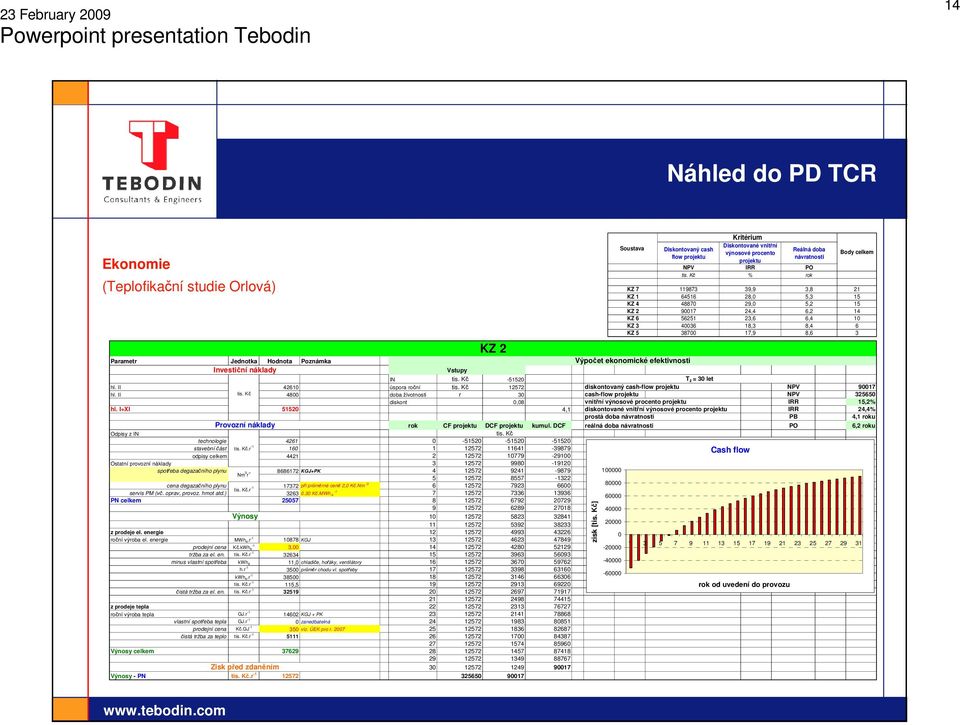

14 14 Náhled do PD TCR Ekonomie (Teplofikační studie Orlová) KZ 2 Parametr Jednotka Hodnota Poznámka Výpočet ekonomické efektivnosti Investiční náklady Vstupy IN tis. Kč T ž = 30 let hl. II úspora roční tis. Kč diskontovaný cash-flow projektu NPV hl. II 4800 doba životnosti r 30 cash-flow projektu NPV tis. Kč diskont 0,08 vnitřní výnosové procento projektu IRR 15,2% hl. I XI ,1 diskontované vnitřní výnosové procento projektu IRR 24,4% prostá doba návratnosti PB 4,1 roku Provozní náklady rok CF projektu DCF projektu kumul. DCF reálná doba návratnosti PO 6,2 roku Odpisy z IN tis. Kč technologie stavební část tis. Kč.r Cash flow odpisy celkem Ostatní provozní náklady spotřeba degazačního plynu KGJ+PK Nm 3 r -r cena degazačního plynu při průměrné ceně 2,0 Kč.Nm tis. Kč.r -1 servis PM (vč. oprav, provoz. hmot atd.) Kč.MWh e PN celkem Výnosy z prodeje el. energie roční výroba el. energie MWhe.r KGJ prodejní cena Kč.kWhe -1 3, tržba za el. en. tis. Kč.r minus vlastní spotřeba kwhe 11,0 chladiče, hořáky, ventilátory h.r průměr chodu vl. spotřeby kwh e.r tis. Kč.r , rok od uvedení do provozu čistá tržba za el. en. tis. Kč.r z prodeje tepla roční výroba tepla GJ.r KGJ + PK vlastní spotřeba tepla GJ.r -1 0 zanedbatelná prodejní cena Kč.GJ viz. ÚEK pro r čistá tržba za teplo tis. Kč.r Výnosy celkem Zisk před zdaněním Výnosy - PN tis. Kč.r zisk [tis. Kč] Soustava Diskontovaný cash flow projektu Kritérium Diskontované vnitřní výnosové procento projektu Reálná doba návratnosti NPV IRR PO tis. Kč % rok Body celkem KZ ,9 3,8 21 KZ ,0 5,3 15 KZ ,0 5,2 15 KZ ,4 6,2 14 KZ ,6 6,4 10 KZ ,3 8,4 6 KZ ,9 8,6 3

15 15 Pohled na stavby Zajištění vystupujícího důlního plynu

16 16 Pohled na stavby KGJ Paskov 1,6 MW e Trafo KGJ

17 17 Pohled na stavby Motor Generátor KGJ Paskov 1,6 MW e

18 18 Pohled na stavby KGJ Orlová 0,8 MW e Protlak plynovodů pod tratí Trafo Kabel 22 kv KGJ Plynovody

19 19 23 February 2009 Pohled na stavby KGJ Muglinov 1,2 MW e Trafo Trafo PK KGJ KGJ PK

20 20 Po uvedení do provozu

21 21 Bioplyn PK4 vč. KGJ plynovod BPS

22 22 Bioplyn Příklad bioplynová stanice

23 23 Bioplyn VSPL páteřní parovod VNKM VSN Psychiatrická léčebna MK Nemocnice

24 24 Biomasa Teplárna Krnov Palivo směs štěpka, šťovík, sláma apod. výhřevnost 8 17 MJ/kg roční spotřeba cca 90 tis. t/r Parametry BIO kotle Pára 35 t.h -1 / 3,65 MPa / 445 o C Napájecí voda145 o C Účinnost 90 % Činnost Tebodinu: Dokumentace pro stavební povolení Dokumentace pro provedení stavby Inženýrská činnost Výkon autorského dozoru

25 25 Zateplení a OZE Zateplení škol a ekologizace zdravotnických zařízení v Moravskoslezském kraji Energetické audity vč. návrhu a posouzení OZE solární energie a tepelná čerpadla Průkazy energetické náročnosti budov Dokumentace pro stavební povolení / ohlášení stavby Dokumentace pro provedení stavby a výběr dodavatele Inženýrská činnost Výkon autorského dozoru Název zakázky Zateplení ZŠ, Havířov - Město, Mánesova 1 Zateplení SŠ Havířov Šumbark, Sýkorova 1 Zateplení SŠ technické Opava, Kolofíkovo nábřeží 51 Zateplení SŠ Prof. Zdeňka Matějčka Ostrava - Poruba Zateplení SŠ technických oborů, Lidická, Havířov - Šumbark Zateplení S. zahr. Š., Žákovská 20-22, Ostrava Hulváky Zateplení Matičního gymnázia, Dr. Šmerala 25, Ostrava Zateplení Gymnázia, Rýmařov Zateplení objektu VOŠ, SOŠ A SOU, Kopřivnice Ekologizace Nemocnice s poliklinikou Karviná Ráj pracoviště Orlová - Lutyně Ekologizace Nemocnice s poliklinikou Karviná Ráj pracoviště Karviná - Ráj Ekologizace Územního střediska záchranné služby MSK - Karviná Ekologizace OLÚ TRN Krnov - Ježník Ekologizace Sdruženého zdravotnického zařízení Krnov pracoviště Krnov Ekologizace Nemocnice Třinec Ekologizace Nemocnice s poliklinikou v Novém Jičíně pracoviště Vítkov Ekologizace Nemocnice s poliklinikou v Novém Jičíně areál nemocnice Ekologizace Odborného léčebného ústavu Metylovice Moravskoslezské sanatorium Ekologizace Územního střediska záchranné služby MSK - Opava

26 26 Tepelné čerpadlo v soustavě CZT

27 27 Závěr Děkuji Vám za pozornost. Ing. Josef Opluštil Tebodin CR, kancelář Ostrava Tel
