1 NÁVOD K OBSLUZE LAN ovladač s relé

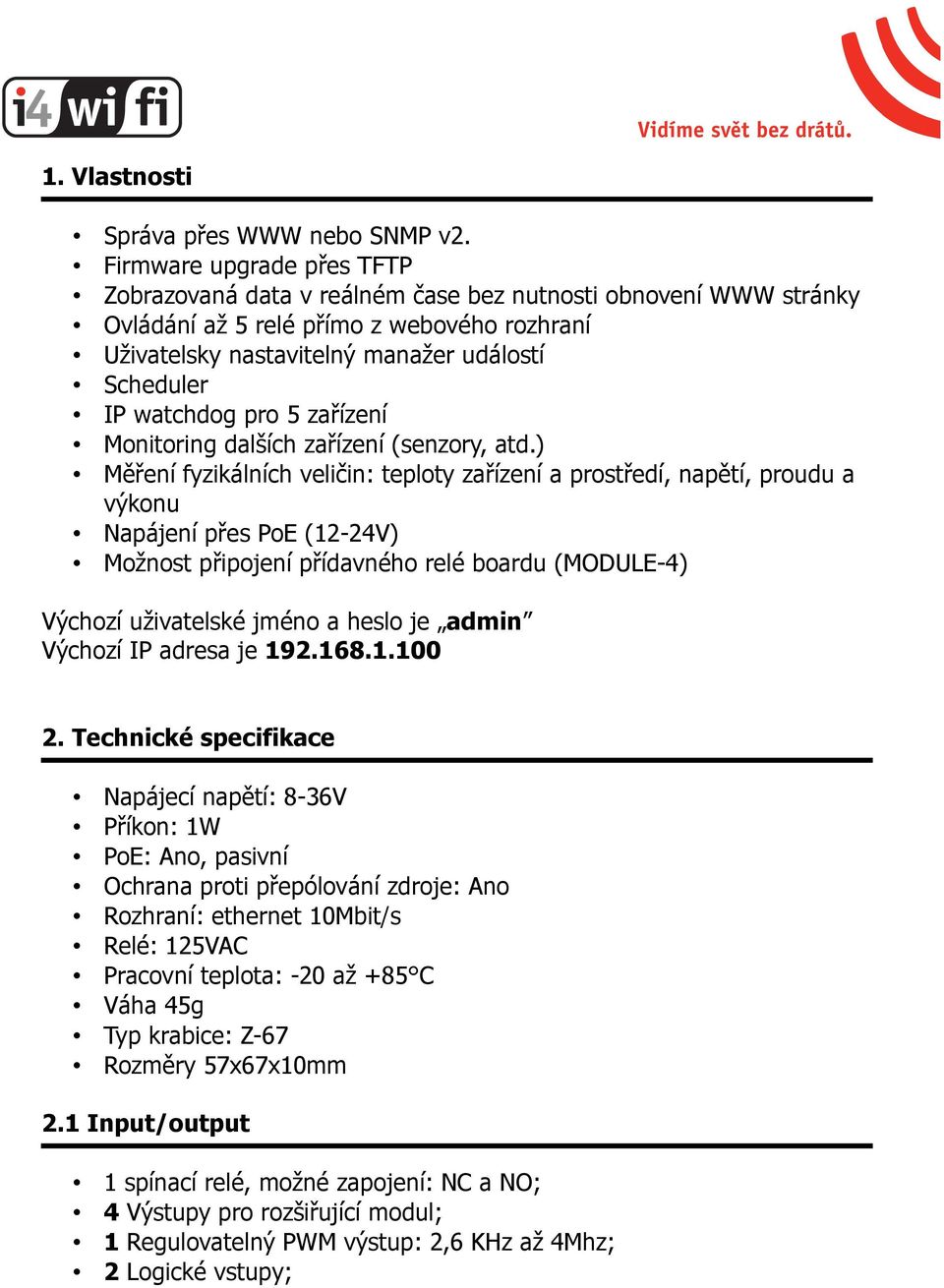

2 1. Vlastnosti Správa přes WWW nebo SNMP v2. Firmware upgrade přes TFTP Zobrazovaná data v reálném čase bez nutnosti obnovení WWW stránky Ovládání až 5 relé přímo z webového rozhraní Uživatelsky nastavitelný manažer událostí Scheduler IP watchdog pro 5 zařízení Monitoring dalších zařízení (senzory, atd.) Měření fyzikálních veličin: teploty zařízení a prostředí, napětí, proudu a výkonu Napájení přes PoE (12-24V) Možnost připojení přídavného relé boardu (MODULE-4) Výchozí uživatelské jméno a heslo je admin Výchozí IP adresa je Technické specifikace Napájecí napětí: 8-36V Příkon: 1W PoE: Ano, pasivní Ochrana proti přepólování zdroje: Ano Rozhraní: ethernet 10Mbit/s Relé: 125VAC Pracovní teplota: -20 až +85 C Váha 45g Typ krabice: Z-67 Rozměry 57x67x10mm 2.1 Input/output 1 spínací relé, možné zapojení: NC a NO; 4 Výstupy pro rozšiřující modul; 1 Regulovatelný PWM výstup: 2,6 KHz až 4Mhz; 2 Logické vstupy;

3 5 Analogových vstupů INP1: Měření teploty termistorem NTC 10K B=3950(-40 až +120 C) nebo termistorem KTY (-40 až +300 C), přesnost +-1 C; INP2: Měření teploty termistorem NTC 10K nebo měření napětí do 3,6V. Pro zvýšení rozsahu použijte dělič napětí; INP3: Měření napětí do 35V, přesnost +- 0,1V; INP4: Měření teploty termistorem PT1000 (-20 až +850 C), přesnost +- 2 C; INP5: Měření stejnosměrného proudu do 3A, přesnost +- 10mA; 2.2 Schéma desky

4 Legenda: Napájení Napájení zdrojem 8V-35VDC nebo PoE OUT0 - Relé pro připojení externího zařízení, detailní popis níže LED1 Svítící dioda signalizuje připojení napájení LED2 Svítící dioda signalizuje aktivitu desky IDC10 Konektor pro připojení rozšiřující desky, detailní popis níže INP1_D - Logický vstup 1 GND1 Zem pro INP1_D a INP2_D INP2_D - Logický vstup 2 GND2 Zem (společná) +3,6V Napájení pro NTC-10K a KTY-84 připojené k INP1 nebo INP2 INP1 Vstup pro NTC-10K nebo pro měření napětí do 3,6V (bez děliče ) INP2 Vstup pro NTC-10K nebo KTY INP3 Vstup pro měření stejnosměrného napětí do 35Vdc GND3 Zem (společná) INP4 Vstup pro PT1000 nebo pro připojení stejného senzoru v solárním regulátoru INP5 Vstup pro měření proudu GND4 Zem (pro měření proudu) 2.3 Zapojení relé NO Normaly open, kontakt v nesepnutém stavu CON Common contact, společný kontakt NZ Normaly closed, kontakt v sepnutém stavu

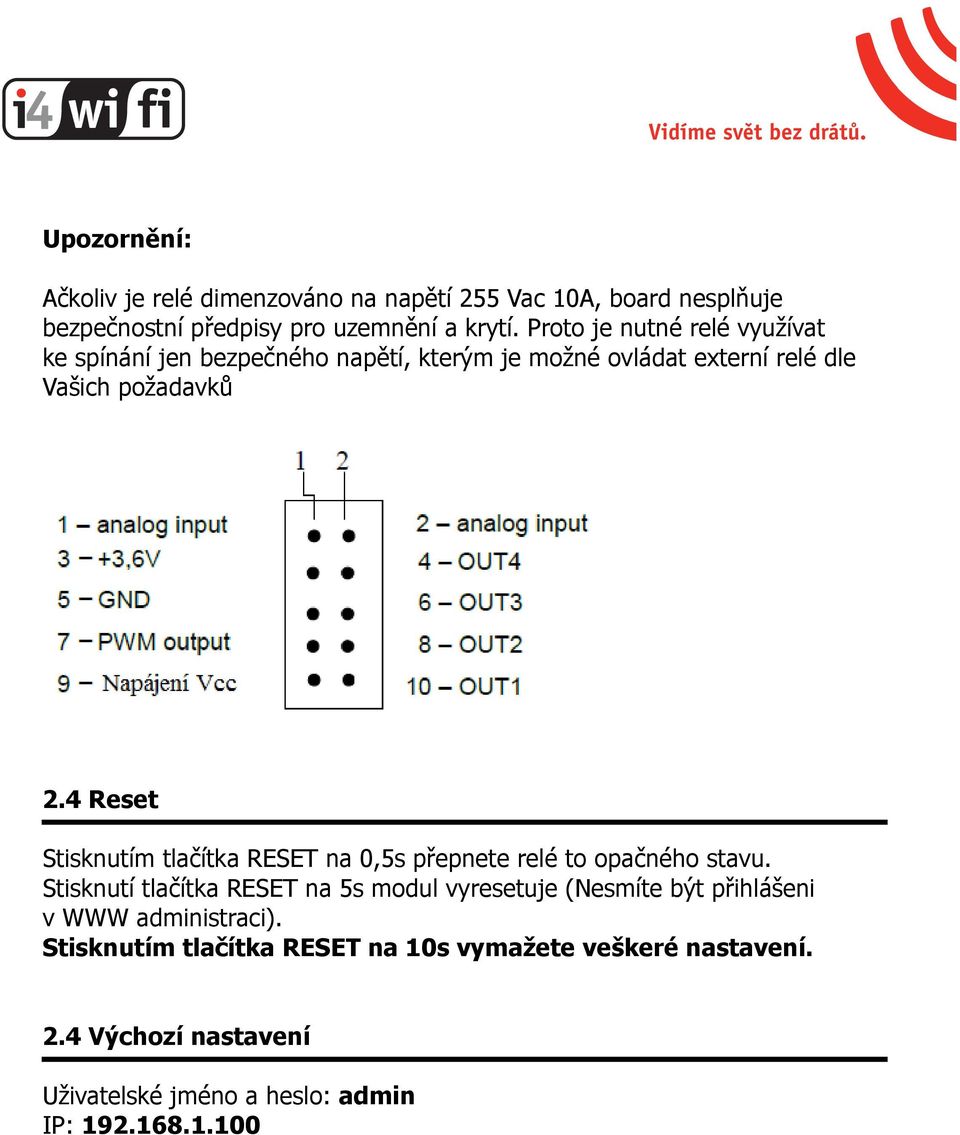

5 Upozornění: Ačkoliv je relé dimenzováno na napětí 255 Vac 10A, board nesplňuje bezpečnostní předpisy pro uzemnění a krytí. Proto je nutné relé využívat ke spínání jen bezpečného napětí, kterým je možné ovládat externí relé dle Vašich požadavků 2.4 Reset Stisknutím tlačítka RESET na 0,5s přepnete relé to opačného stavu. Stisknutí tlačítka RESET na 5s modul vyresetuje (Nesmíte být přihlášeni v WWW administraci). Stisknutím tlačítka RESET na 10s vymažete veškeré nastavení. 2.4 Výchozí nastavení Uživatelské jméno a heslo: admin IP:

6 3 Měření fyzikálních veličin 3.1 Měření proudu:

7 3.2 Měření teploty a logické vstupy:

8 3.3 Měření napětí Měření napětí max 3,6 Vdc bez děliče Měření napětí max 35 Vdc Přídavný odpor pro zvětšení měřícího rozsahu INP1: R = 10K zvětší rozsah 2x (násobič 2) tj. 3,6V x 2 = 7,2V R= 20 K zvětší rozsah 3x (násobič 3) R= 30 K zvětší rozsah 4x (násobič 4) atd. Přídavný rezistor musí mít správně nastavený násobič v WWW administraci.

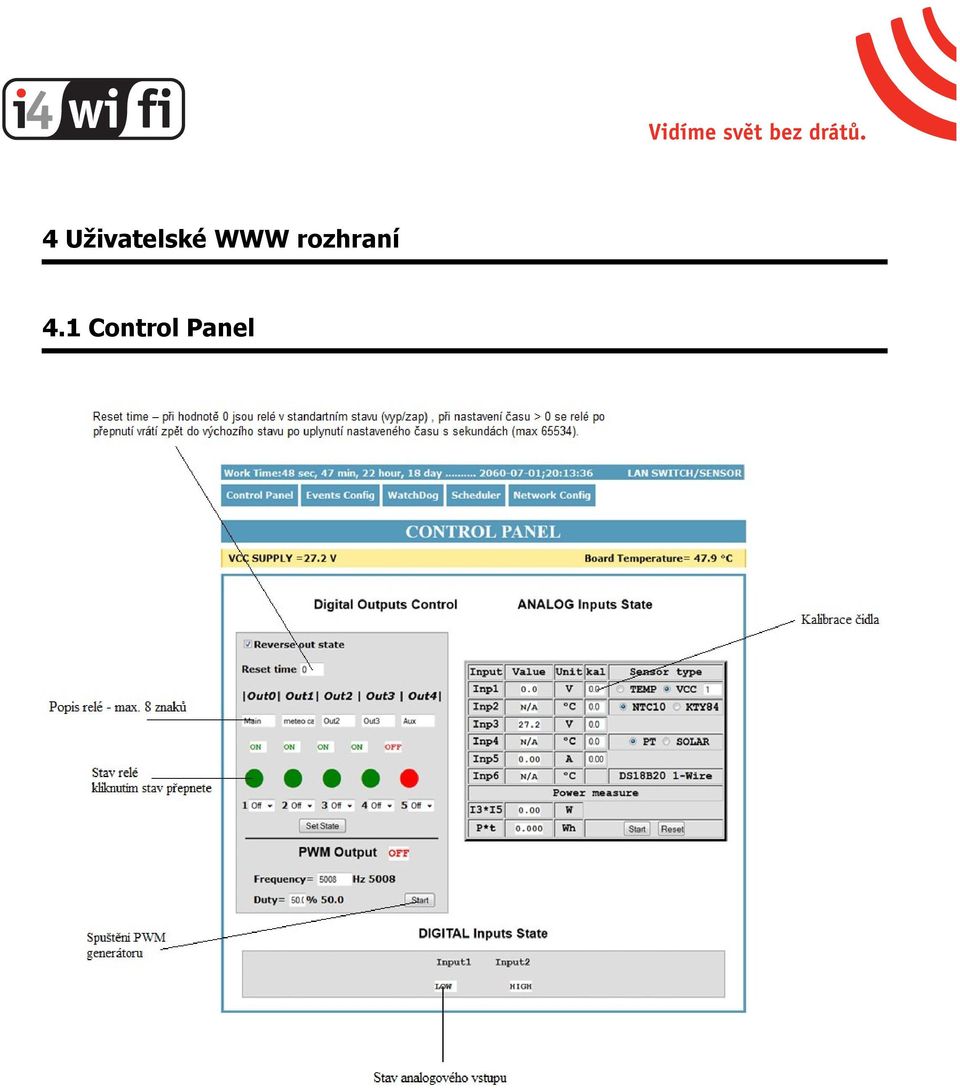

9 4 Uživatelské WWW rozhraní 4.1 Control Panel

10 4.2 Nastavení událostí

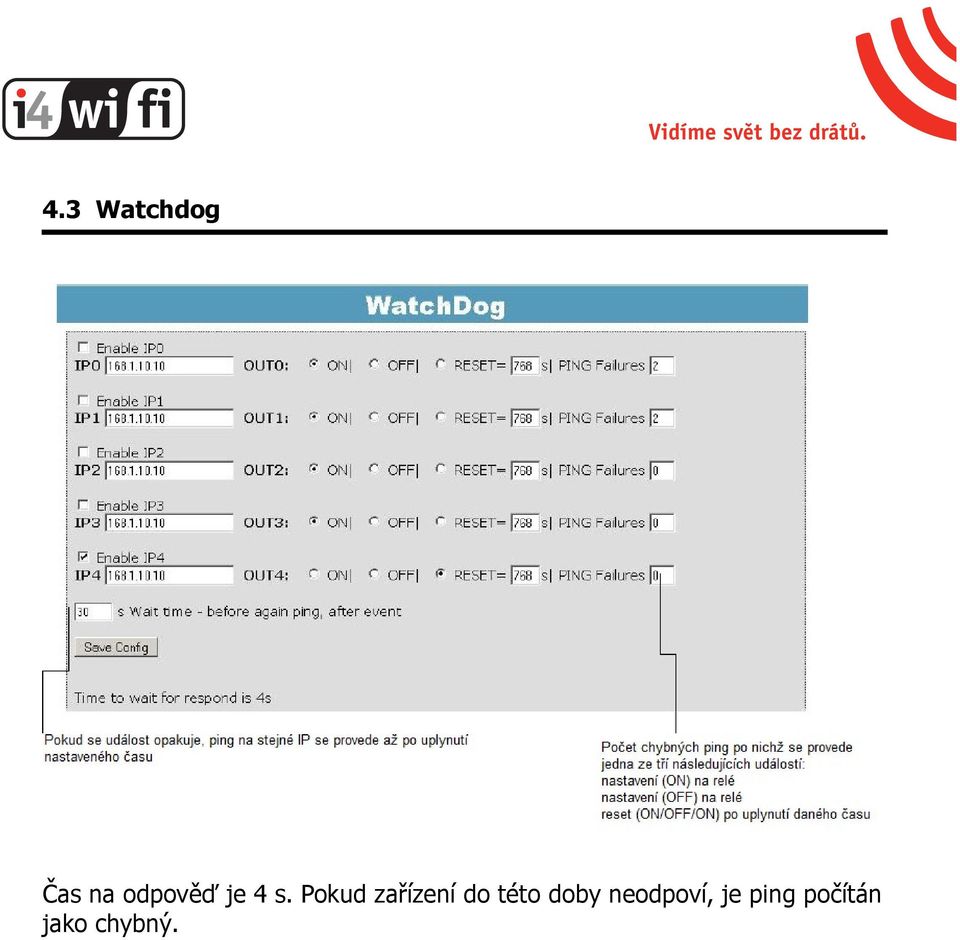

11 4.3 Watchdog Čas na odpověď je 4 s. Pokud zařízení do této doby neodpoví, je ping počítán jako chybný.

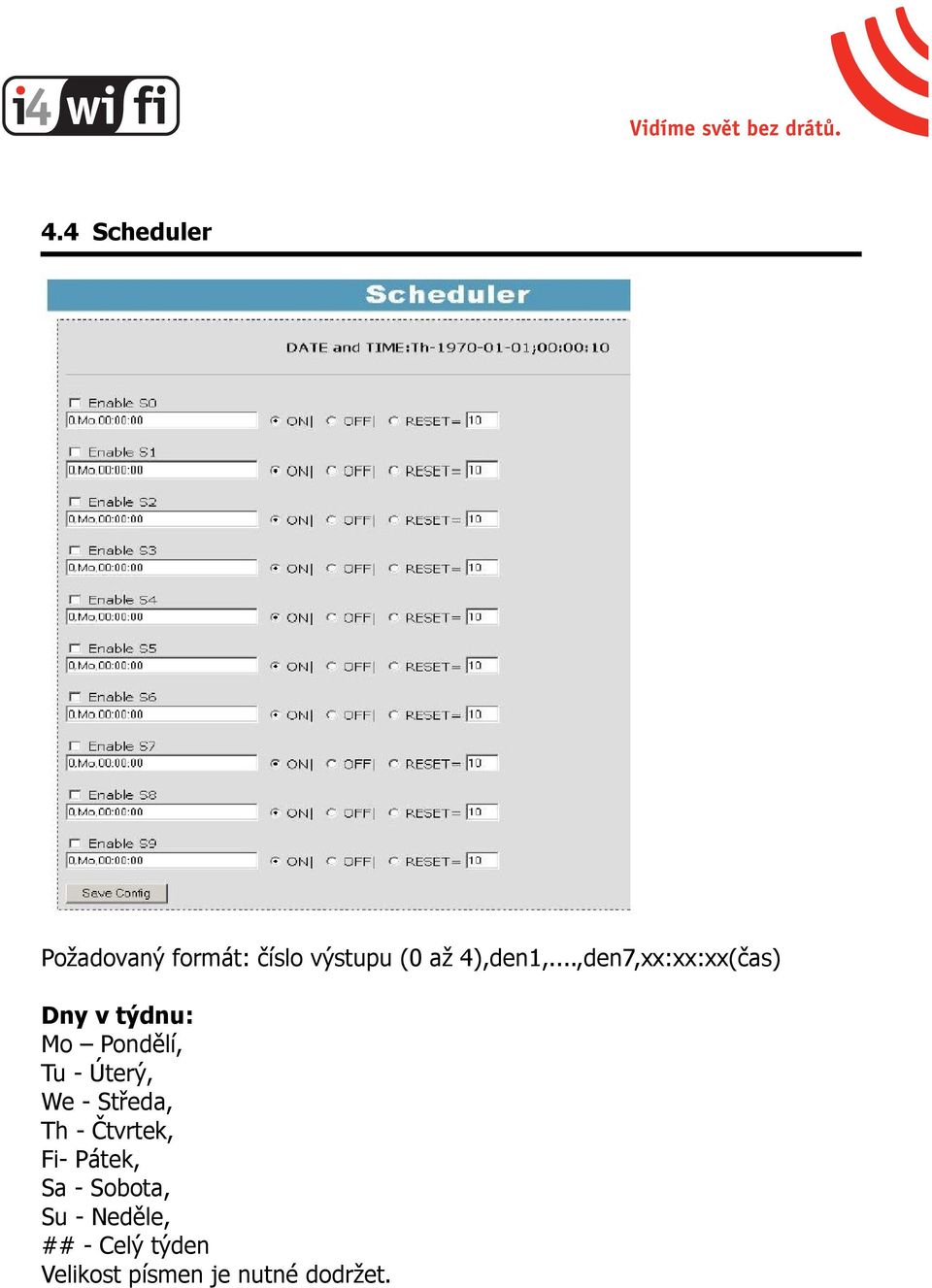

12 4.4 Scheduler Požadovaný formát: číslo výstupu (0 až 4),den1,...,den7,xx:xx:xx(čas) Dny v týdnu: Mo Pondělí, Tu - Úterý, We - Středa, Th - Čtvrtek, Fi- Pátek, Sa - Sobota, Su - Neděle, ## - Celý týden Velikost písmen je nutné dodržet.

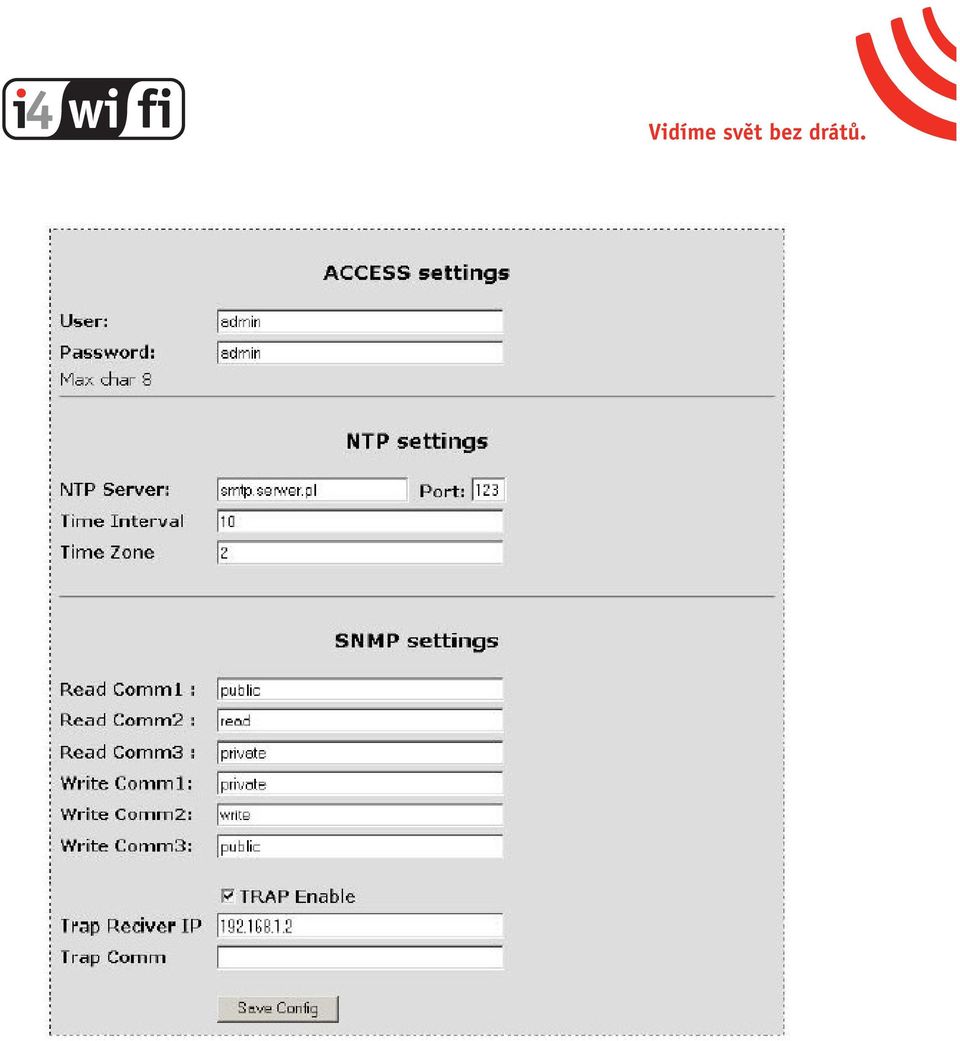

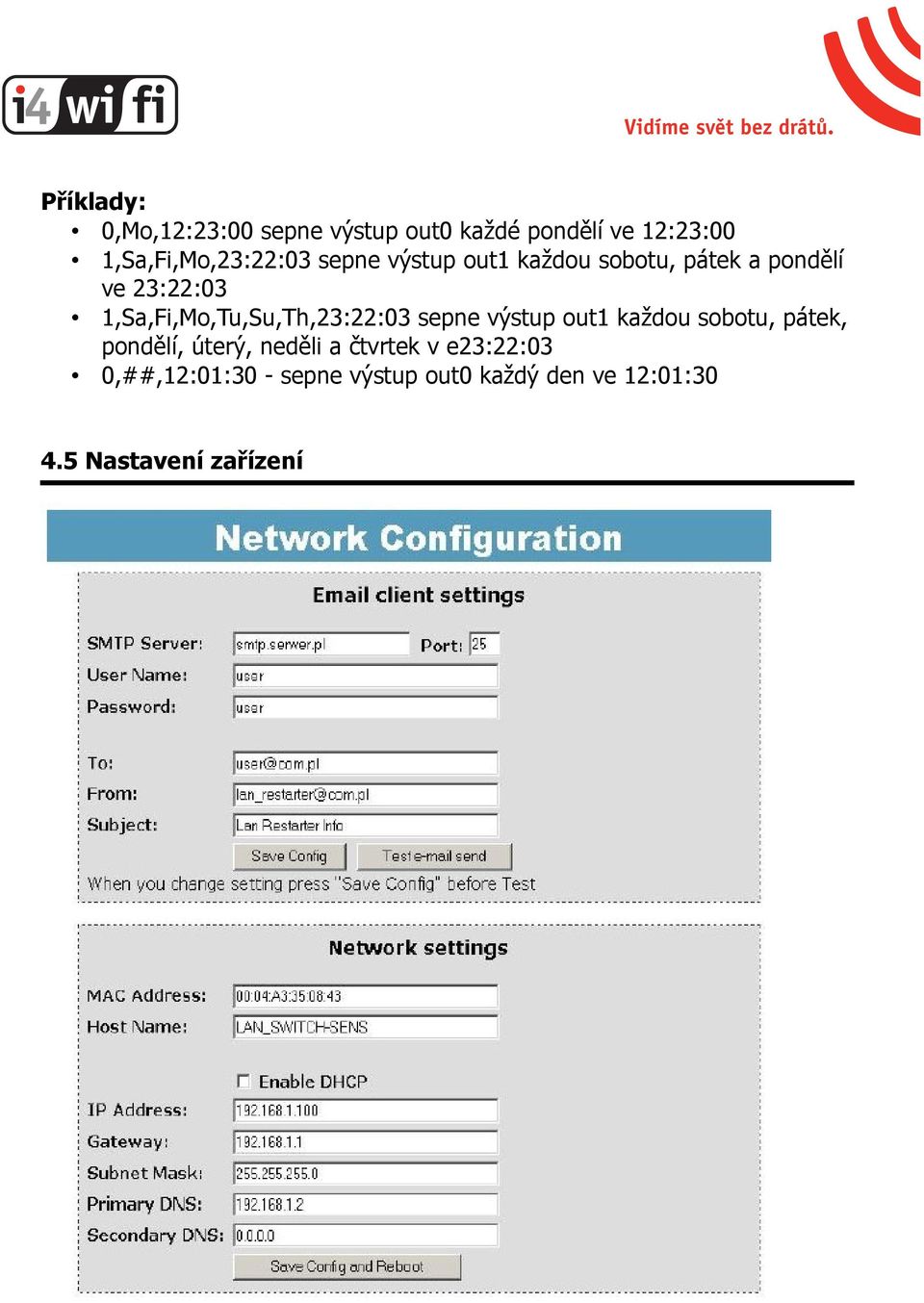

13 Příklady: 0,Mo,12:23:00 sepne výstup out0 každé pondělí ve 12:23:00 1,Sa,Fi,Mo,23:22:03 sepne výstup out1 každou sobotu, pátek a pondělí ve 23:22:03 1,Sa,Fi,Mo,Tu,Su,Th,23:22:03 sepne výstup out1 každou sobotu, pátek, pondělí, úterý, neděli a čtvrtek v e23:22:03 0,##,12:01:30 - sepne výstup out0 každý den ve 12:01: Nastavení zařízení

14

15 4.6 Firmware Upgrade Firmware je možné nahrát dvěma způsoby: 1. Specializovaným software LAN Controler Tools, který vyhledá zařízení v síti 2. Pomocí TFTP klienta: Nahrání firmware pomocí TFTP klienta se musí provést do 5s od resetu zařízení (pomocí tlačítka Save config and Reboot nebo podržením tlačítka reset na desce po dobu 5s). Po nahrání nového firmware se zařízení vyresetuje a nastartuje do normálního režimu. Odesílaný soubor s firmware musí být v binárním módu tj. např v příkazovém řádku je třeba zvolit příkaz: tftp i put file_upgrade.bin.

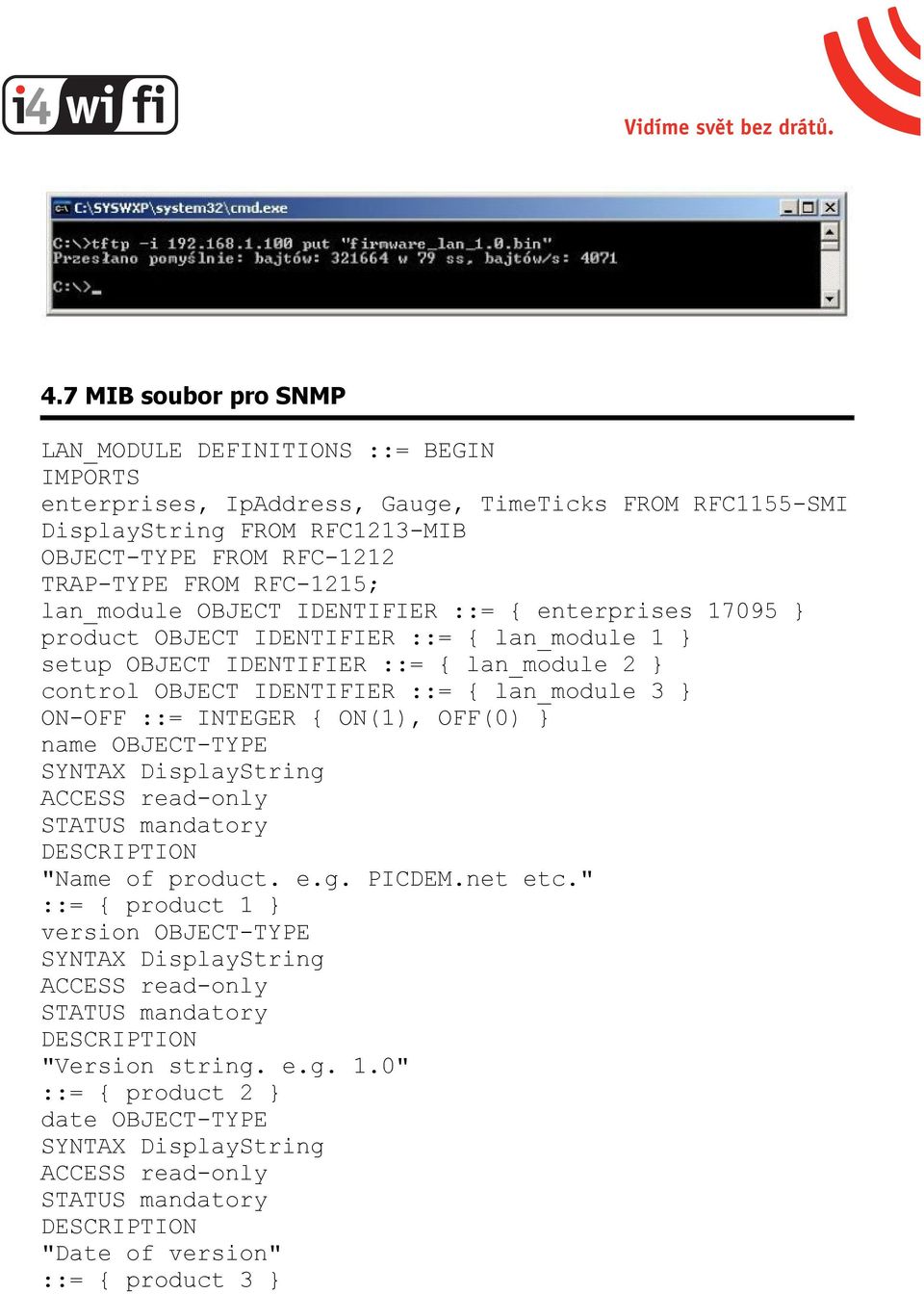

16 4.7 MIB soubor pro SNMP LAN_MODULE DEFINITIONS ::= BEGIN IMPORTS enterprises, IpAddress, Gauge, TimeTicks FROM RFC1155-SMI DisplayString FROM RFC1213-MIB OBJECT-TYPE FROM RFC-1212 TRAP-TYPE FROM RFC-1215; lan_module OBJECT IDENTIFIER ::= { enterprises } product OBJECT IDENTIFIER ::= { lan_module 1 } setup OBJECT IDENTIFIER ::= { lan_module 2 } control OBJECT IDENTIFIER ::= { lan_module 3 } ON-OFF ::= INTEGER { ON(1), OFF(0) } name OBJECT-TYPE SYNTAX DisplayString "Name of product. e.g. PICDEM.net etc." ::= { product 1 } version OBJECT-TYPE SYNTAX DisplayString "Version string. e.g. 1.0" ::= { product 2 } date OBJECT-TYPE SYNTAX DisplayString "Date of version" ::= { product 3 }

17 out0 OBJECT-TYPE SYNTAX INTEGER { OFF(1), ON(0) } ACCESS read-write "OUT0 output set or read" ::= { control 1 } out1 OBJECT-TYPE SYNTAX INTEGER { OFF(1), ON(0) } ACCESS read-write "OUT1 output set or red" ::= { control 2 } out2 OBJECT-TYPE SYNTAX INTEGER { OFF(1), ON(0) } ACCESS read-write "OUT2 output set or red" ::= { control 3 } out3 OBJECT-TYPE SYNTAX INTEGER { OFF(1), ON(0) } ACCESS read-write "OUT3 output set or red" ::= { control 4 } out4 OBJECT-TYPE SYNTAX INTEGER { OFF(1), ON(0) } ACCESS read-write "OUT4 output set or red" ::= { control 5 } temp OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "Temp value: Air temperature around board"

18 ::= { control 6 } vcc OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "VCC value: Input VCC supplay board" ::= { control 7} inp1 OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "Inp1 value: temperature from NTC10 or voltage" ::= { control 8 } inp2 OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "Inp2 value: temperature from NTC10 or KTY-84" ::= { control 9 } inp3 OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "Inp3 value: voltage max 35V DC" ::= { control 10 } inp4 OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "Inp2 value: temperature from PT1000 or PT1000 conected to Solar System Controller" ::= { control 11 } inp5 OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15))

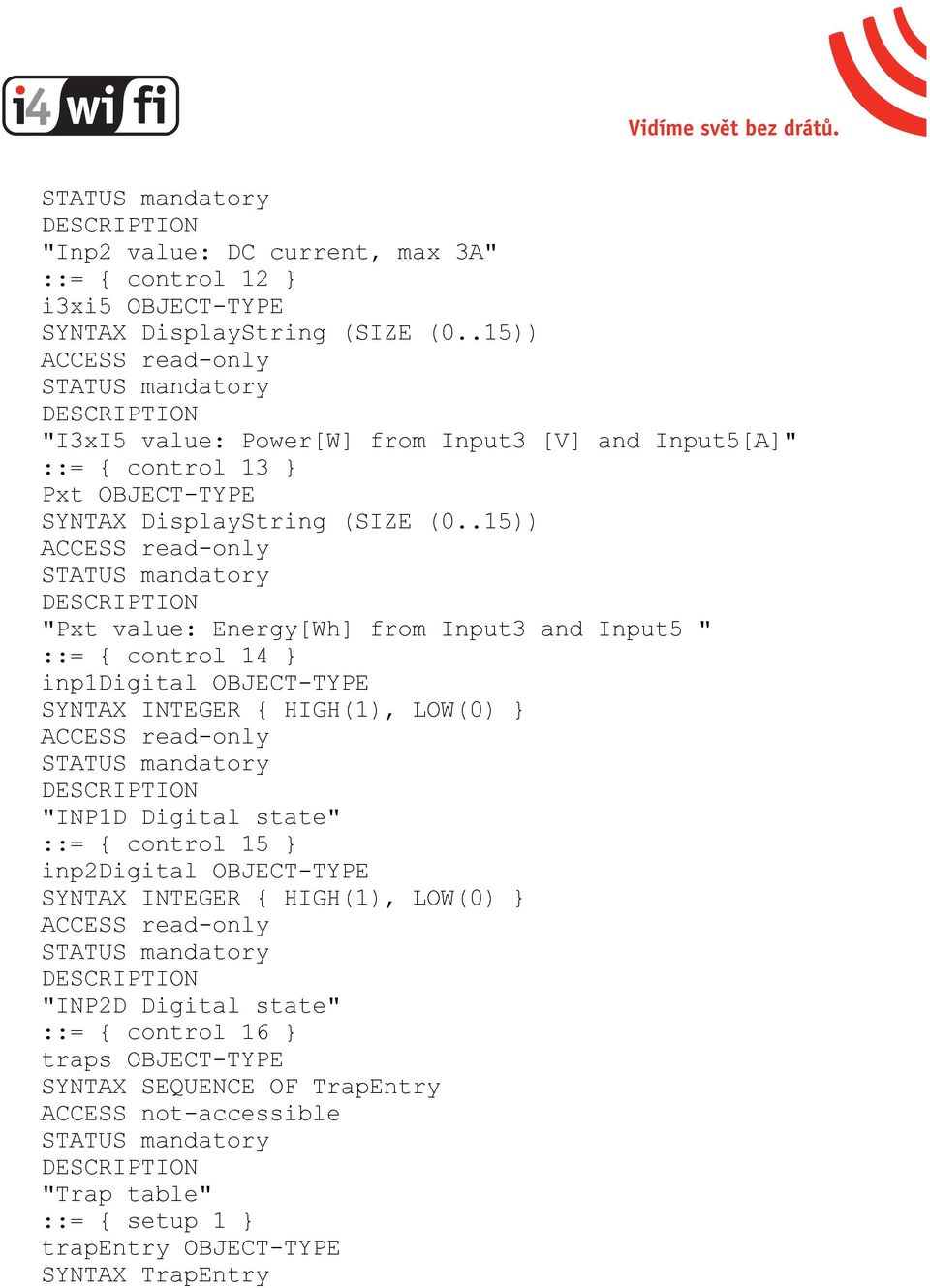

19 "Inp2 value: DC current, max 3A" ::= { control 12 } i3xi5 OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "I3xI5 value: Power[W] from Input3 [V] and Input5[A]" ::= { control 13 } Pxt OBJECT-TYPE SYNTAX DisplayString (SIZE (0..15)) "Pxt value: Energy[Wh] from Input3 and Input5 " ::= { control 14 } inp1digital OBJECT-TYPE SYNTAX INTEGER { HIGH(1), LOW(0) } "INP1D Digital state" ::= { control 15 } inp2digital OBJECT-TYPE SYNTAX INTEGER { HIGH(1), LOW(0) } "INP2D Digital state" ::= { control 16 } traps OBJECT-TYPE SYNTAX SEQUENCE OF TrapEntry ACCESS not-accessible "Trap table" ::= { setup 1 } trapentry OBJECT-TYPE SYNTAX TrapEntry

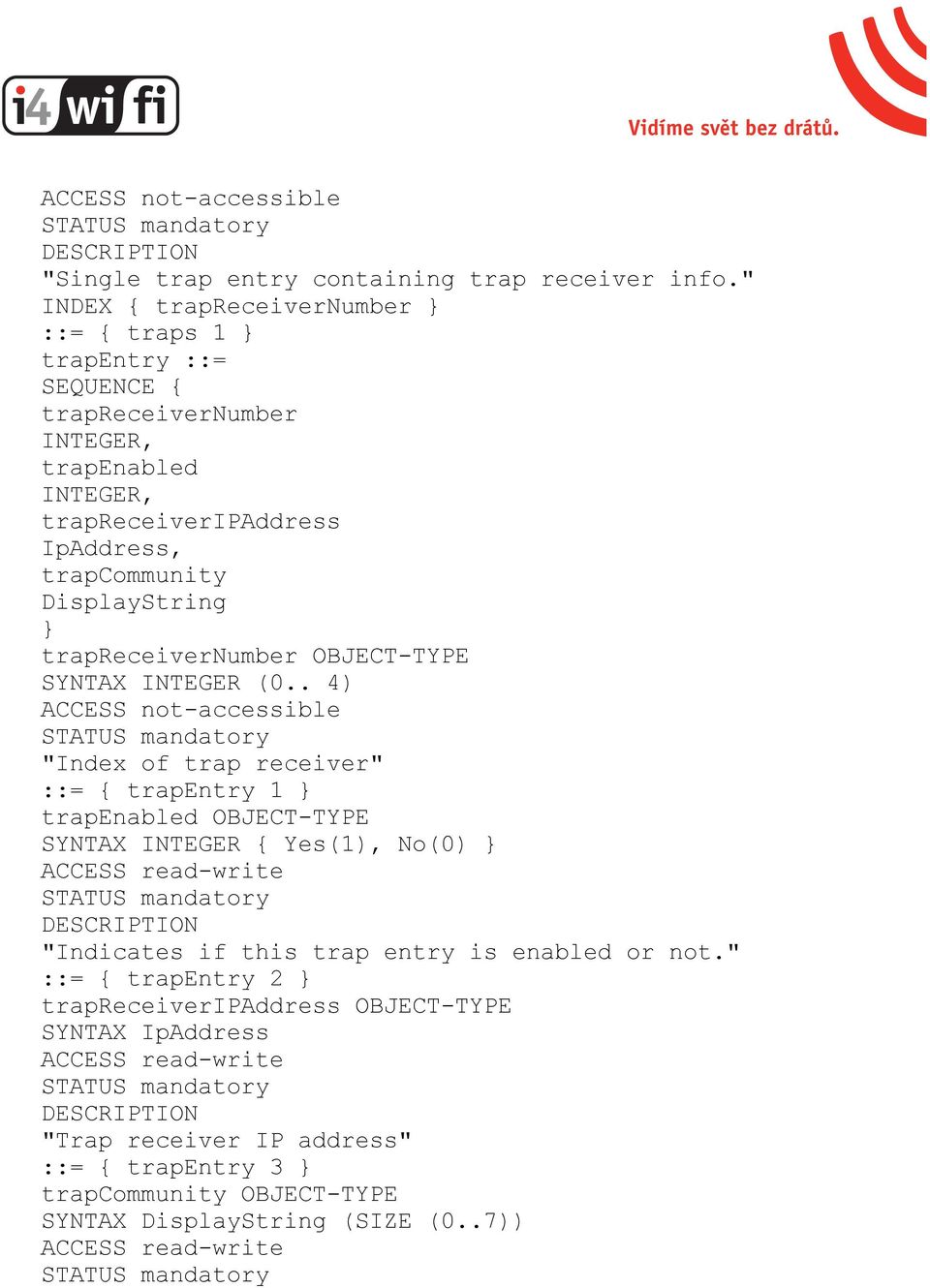

20 ACCESS not-accessible "Single trap entry containing trap receiver info." INDEX { trapreceivernumber } ::= { traps 1 } trapentry ::= SEQUENCE { trapreceivernumber INTEGER, trapenabled INTEGER, trapreceiveripaddress IpAddress, trapcommunity DisplayString } trapreceivernumber OBJECT-TYPE SYNTAX INTEGER (0.. 4) ACCESS not-accessible "Index of trap receiver" ::= { trapentry 1 } trapenabled OBJECT-TYPE SYNTAX INTEGER { Yes(1), No(0) } ACCESS read-write "Indicates if this trap entry is enabled or not." ::= { trapentry 2 } trapreceiveripaddress OBJECT-TYPE SYNTAX IpAddress ACCESS read-write "Trap receiver IP address" ::= { trapentry 3 } trapcommunity OBJECT-TYPE SYNTAX DisplayString (SIZE (0..7)) ACCESS read-write

21 "Trap community to be used by agent to send trap" ::= { trapentry 4 } ENDa

22 Prohlášení o shodě Společnost Gigawavelink Ltd, tímto prohlašuje, že zařízení je ve shodě se základními požadavky a s dalšími příslušnými ustanoveními nařízení vlády č. 17/2003 Sb., č. 426/2000 Sb. Toto prohlášení je vydáno na základě dokumentů předložených výrobcem.
