DUÁLNÍ PASIVNÍ INFRAČERVENÝ DETEKTOR S OPTICKÝM ZRCADLEM

Transkript

1 DUÁLNÍ PASIVNÍ INFRAČERVENÝ DETEKTOR S OPTICKÝM ZRCADLEM Duální pasivní infračervený detektor pracuje na principu detekce infračerveného spektra lidského těla. Při pohybu člověka v hlídaném úseku zaznamená sensor zdroj tepla v lidském těle, zpracuje informaci a vyšle signál do kontrolní brány alarmu. Tento produkt je běžně využíván při zabezpečení bank, obchodů, domů atd. Celkový pohled - Vnitřní uspořádání -Vnější uspořádání 1

2 -Optické zrcadlo Popis produktu - elegantní vzhled - automatická teplotní kompenzace omezující vznik falešného poplachu - detektor je odolný proti světelnému rušení o síle až luxu - možnost nastavení LED ON/OFF a počtu pulsů - nastavitelnost výstupu alarmu jako sepnuto nebo vypnuto dle ovládání - použitá technologie paraboloidního zaostřovacího zrcadla (velká šířka záběru paprsku) - použitá technologie SMD, vysoká EMI/RFI odolnost Technické údaje: Napájení DC 9 16 V Pohotovostní spotřeba proudu 20mA (DC 12V) Šířka detekce Široký úhel 12m, paprsek 20m Úhel detekce Široký úhel 90, paprsek 15 Druh čidla Duální infračervené čidlo Počitadlo pulsů I úroveň (1 puls), II úroveň (2 pulsy - volitelné Metoda monáže Na zeď Montážní výška 2,2m doporučená výška Pracovní teplota C ( F) Výstup alarmu Spínací / rozpínací kontakt, 300mA /60 Vdc - volitelné Výstup ANTI - TAMPER Rozměry Normálně sepnuto, kontakt 100mA / 28 Vdc, 98x52x45,5mm 2

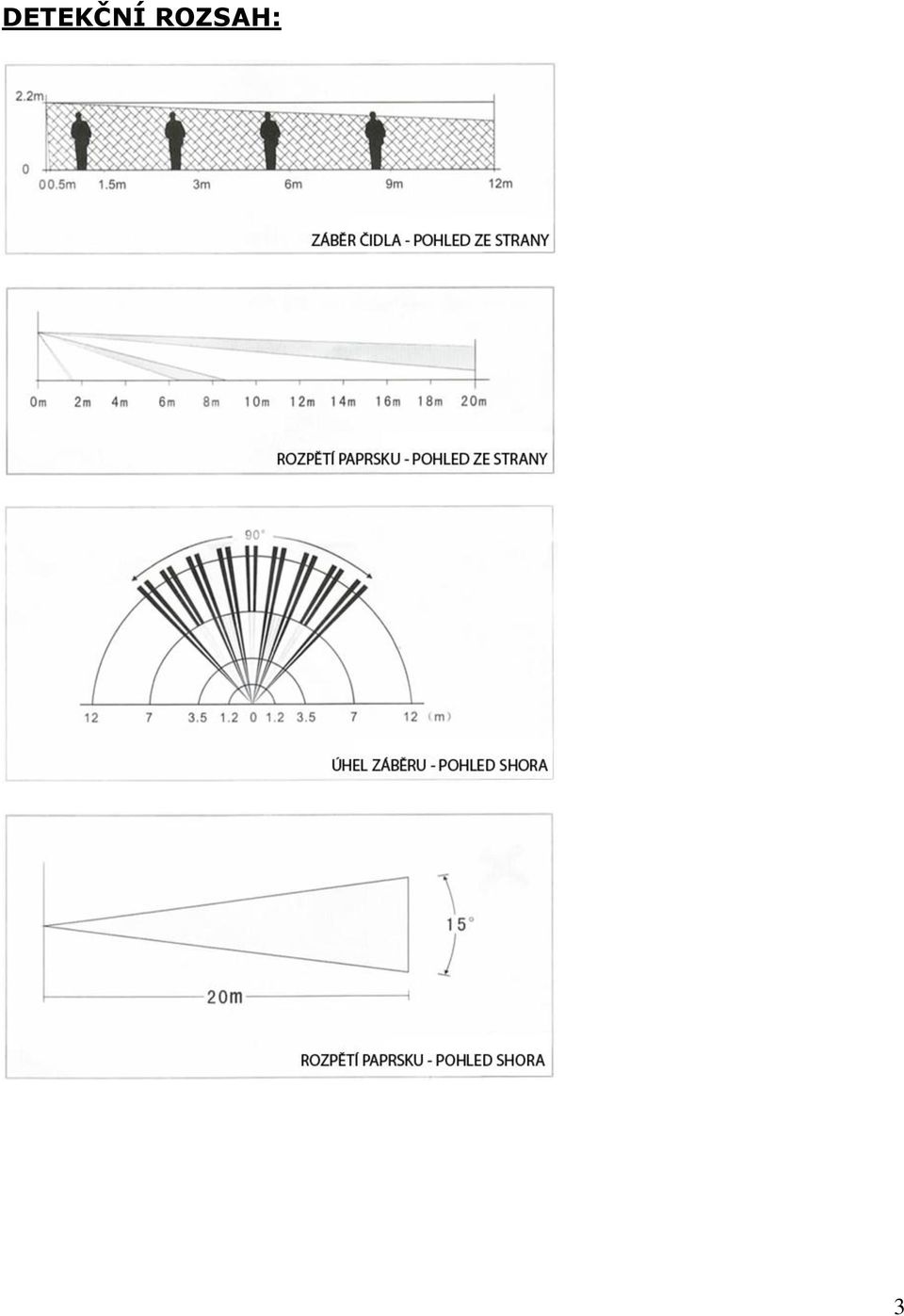

3 DETEKČNÍ ROZSAH: 3

4 UPOZORNĚNÍ: 1. Instalujte a používejte detektor v souladu s návodem. Nedotýkejte se povrchu čidla, následkem je špatná funkce detektoru. V případě nutnosti čistěte povrch čidla měkkým hadříkem namočeným v čistém alkoholu. Při čištění odpojte od zdroje. 2. Vyhněte se provozování detektoru v místech s velkými změnami teploty. 3. Detektor snižuje pravděpodobnost nepředvídatelné události. Doporučujeme přijmout i další nutná opatření k zajištění osobní bezpečnosti a ochrany majetku. INSTALACE A POUŽITÍ: 1. Po připojení 12V zdroje se díky LED propojce rozsvítí dioda, která indikuje sepnutou automatickou kontrolu detektoru. Tato kontrola probíhá 60 sekund. Po zhasnutí diody, přepne detektor na normální režim. 2. Otestujte funkčnost detektoru, tím že detekční zónou pomalu procházíte (1m/s). Pokud se dioda rozsvítí, detektor sepne poplach. Po zhasnutí LED, detektor znovu přepne do detekční funkce. 3. Pulzní propojka (JP1) slouží pro nastavení počtu pulsů. Při nastavení ON -zapnuto, alarm sepne při jednom pulsu. Při nastavení OFF -vypnuto, alarm sepne až po druhém pulsu. Druhé nastavení je lepší při zhoršených podmínkách. Standardní nastavení je 1 puls. 4. Relé propojka (JP2) slouží k nastavení výstupního stavu kontaktu alarmu, uživatel si může sám nastavit výstupní stav pro specifikaci různých ovladačů. Je možné zvolit funkci spínacího nebo rozpínacího kontaktu. Výběrem ON bude sepnuto, výběrem OFF bude vypnuto 5. LED propojka je určená pro konrolu LED světla, nemá žádný vliv na běžnou funkci detektoru. Pro lepší skrytí detektoru můžete po automatické kontrole vyndat LED propojku (nebude svítit dioda) VÝBĚR MÍSTA PRO INSTALACI : 1. Detektor by měl být nainstalován na vhodné místo, kde může lehce zachytit jakýkoliv pohyb a kde je šířka detekce největší. Doporučená instalační výška je 2,2m. 4

5 2. Zamezte instalaci detektoru poblíž možných zdrojů vysokého tepelného výkyvu, jako jsou klimatizace, topení, větrák, lednička, trouba atd. Nevystavujte detektor přímému slunečnímu záření. 3. Pro zajištění normálního výkonu detektoru před něj nic neumisťujte. 4. Při instalaci udržujte indikační diodu nad optickým zrcadlem. 5

6 ZAPOJENÍ DETEKTORU: 1. Otevřete detektor a vyndejte základnu, vytvořte otvory v naznačených místech pro upevnění na zeď a přívod drátu. 2. Pro umístění na rovnou stěnu, použijte 2 otvory ve středu zadního panelu, pro rohové umístění použijte pro připevnění 4 postranní otvory. Viz. obrázek Prosuňte drát otvorem, zapojte jej dle schématu, viz. obrázek 5. a potom přiklopte přední panel, viz. obrázek 7. Tím dokončíte instalaci detektoru. SCHÉMA ZAPOJENÍ: INSTALČNÍ ZAPOJENÍ: 6

7 Výrobek nepatří do komunálního odpadu! Po skončení životnosti jej recyklujte v souladu se zásadami ochrany životního prostředí a dle zákona č. 185/2001Sb. O odpadech. 7
