1 LED OSVÌTLOVÈ DL16 modelù / maket DL16W DL16 je urèen pro LED osvìtlení modelù a maket. uto / Loï / Letadlo. utobus, TIR, traktor, tank, mechanický stroj, èlun, ponorka, vìtroò. W - odolné støíkající vodì, snìhu, vlhkosti a prachu. L1 L2 L3 L4 L5 L6 L7 +L napájení LED (spojené anody) Pøední - -pravé / Couvací levé pravé/levé Maják rzdové / Zadní pravé / levé linkr vpravo pøední / zadní linkr vlevo pøední / zadní Rampa: 2x - 5x LED propojovací kabel CH3 /OFF, L8 K1 spodní kabel /L1 až L4 horní kabel /L5 až L7 5V G CH3 GND +L L1 L2 L3 L4 L5 L6 L7 L8 CH1 CH2 DL16 N: J601 SET OFF S W Pohon Servo CH2 CH3 CH1 RC pøijímaè L8 Reflektor NÁVOD K POUŽITÍ 2019 rev. 02 Verze HW: 1.1 / SW: 6.1 1

2 ZPOJENÍ Kabel regulátoru zapojte do spodního konektoru K1, spodní kabel pøipojte k pøijímaèi do kanálu regulátoru. Kabel serva pøipojte do horního K1, horní kabel pøipojte k pøijímaèi do kanálu serva. Kabely lze pøipojit i do jiných kanálù pøijímaèe. Pøipojte do konektoru CH3 vypínaè S1, nebo kabel zapojený do volného kanálu pøijímaèe. Vodièe pøipájejte na protikus konektoru LED. Vývody LED zkra te na délku 5mm, vývody prodlužte kabelem a zaizolujte. arvy i typy do série zapojených LED mùžete kombinovat. Polarita LED: seøíznuté pouzdro (obvykle kratší vývod) je mínus K (Katoda). + -K -K + Napájení LED z pøijímaèe. Katody LED pøipojte k vývodùm L1 - L8 (, ). Spojené anody LED pøipojte k vývodùm konektoru +L (, ). Vývody +L (,) jsou vnitønì propojeny. K LED nepøipojujte rezistory. Pøipojte 1ks 3V LED (bílá, modrá), nebo 2ks 2,1V LED (èervená) v sérii. Spojením výstupù K2 (napø.: spojením L1 s L1), zvýšíte proud na 40m (jen pro paralelnì zapojené LED, nebo výkonnìjší LED). Spojit mùžete kterékoliv vývody L1, až L8,. Pøi napájení pod 5V dochází ke snižování intenzity svícení LED. Napájení LED akumulátorem pohonu (zapojení viz str.6 - RMP). Spojte anody LED ke kladnému (+) pólu akumulátoru. Použijete-li pro napájení LED samostatný akumulátor, pøipojte jeho mínus pól na pin G konektoru K1. Maximální poèet LED je urèen napìtím akumulátoru. Výpoèet. Uaku - 0,6 - (n x Uled). Uaku = napìtí akumulátoru, 0,6V= stabilizace, n = poèet LED, Uled = napìtí LED. Hodnota výpoètu musí být 0 až 5 (jinak dojde k pøetížení). Pøíklad 1. 8x NiMH (8 x 1,2 = 9,6V), v sérii 3ks LED 2,1V. Výpoèet. 9,6-0,6 - (3 x 2,1) = 2,7. Mùžete použít 3ks LED. Pøíklad 2. 3S Li-Pol (3 x 3,7 = 11,1V), 4ks LED 2,1V. Výpoèet. 11,1-0,6 - (4 x 2,1) = 2,1. Mùžete použít 4ks LED. 2 Kabel CH3 CH3 Vypínaè S1

3 kustická signalizace Místo LED L2 zapojte piezosirénku KPX1. Nastavte blikání L2 pøi couvání a sirénka bude pøerušovanì houkat. + L2 +L PROVOZ Po zapnutí LED bliknou a dle zvoleného nastavení svítí. Ovládání: polohou páky, volantu, polohou pøepínaèe 2P / 3P. Zapnutí LED vypínaèem S1: pøepnìte vypínaè S1 do polohy rozpojení kontaktù (LED se zapínají rozpojením vypínaèe). L8 pøi zapnutí vypínaèem trvale svítí. Zapnutí LED pøepínaèem 3P (na vysílaèce) a ovládání LED L8. V dolní poloze jsou všechny LED vypnuty. Ve støední poloze jsou L1 až L7 zapnuty (dle nastavení), L8 je vypnuta. Pøepnutí ze støední do horní polohy zapne L8 (reflektor). Ovládání výstražných blinkrù a rampy volantem. Nastavte páku do neutrálu a volant rovnì na dobu 1s. Výstražné blinkry LED L5 a L6: první otoèení volantu vlevo a zpìt rovnì zapne blikání blinkrù, druhé otoèení zapne 2x zábleskování blinkrù, tøetí otoèení vypne výstražné blinkry, další otoèení a zpìt zapne blikání blinkrù atd. Rampa LED L7: první otoèení vpravo a zpìt zapne svícení L7, druhé otoèení zapne blikání L7, tøetí otoèení vypne L7, další otoèení zapne svícení L7 atd. Zapnuté L5, L6, L7 lze vypnout jen pokud je páka v neutrálu. Nepøipojení kabelù, výpadek signálu (>0,5s) zapne blikání L1-L7. NSTVENÍ (bez programování) Èinnost LED indikuje bìhem nastavování pouze vybraná LED. Zmìny bìhem nastavení otestujte. - Vložením propojky do jedné pozice Výbìr LED L2 konektoru 1 až 6, S, W vyberte LED L1 až W S L6, nebo S (páku), W (volant). - Pomocí propojek v konektoru SET nastavte požadované vlastnosti vybrané LED, S, W. - Nastavování ukonèíte vyjmutím propojky z konektoru 1 až 6, S, W a následnì vyjmutím propojek z konektoru SET. 3

4 SET S: Výbìr posunu klidové polohy páky neutrálu, nebo polohy stop, zapnuty LED L1 až L4 (dle nastavení). 1: 0 2: +25 3: +50 4: : -25 6: -50 7: -100 W: Výbìr posunu støední polohy volantu, zapnuty LED L5, L6. 1: 0 2: +25 3: +50 4: : -25 6: -50 7: : Èinnost LED L1, L1 (ovládání spodním kabelem). Mód Chod Vzad N / Stop Vpøed rzda rzda M 1 obousm. svítí 25% svítí 25% svítí svítí 25% svítí 2 obousm. - - svítí - svítí 3 obousm. - - bliká - bliká 4 jednosm. - - svítí - svítí 5 jednosm. - svítí bliká - bliká 6 jednosm x záblesk - 1x záblesk 7 jednosm x záblesk - 2x záblesk 2: Èinnost LED L2, L2 (ovládání spodním kabelem). Mód Chod Vzad N / Stop Vpøed rzda rzda M 1 obousm. svítí obousm. bliká jednosm. - - svítí - svítí 4 jednosm. - bliká 1x záblesk - 1x záblesk 5 jednosm. - bliká 2x záblesk - 2x záblesk 6 trvale bliká 7 trvale 2x záblesk 3: Èinnost LED L3, L3 (ovládání spodním kabelem). Mód Chod Vzad N / Stop Vpøed rzda rzda M 1 obousm. svítí - svítí svítí svítí 2 obousm. bliká - bliká bliká bliká 3 obousm. 2x záblesk - 2x záblesk 2x záblesk 2x záblesk 4 jednosm. - - bliká - bliká 5 jednosm x záblesk - 2x záblesk 6 trvale svítí 7 trvale 1x záblesk 4

5 4: Èinnost LED L4, L4 (ovládání spodním kabelem). Mód Chod Vzad N / Stop Vpøed rzda rzda M 1 obousm. svítí 25% svítí 25% svítí 25% svítí svítí 2 obousm svítí svítí 3 obousm. - svítí - svítí svítí 4 obousm. - svítí jednosm. - svítí - - svítí 6 jednosm. - svítí trvale bliká 5: Èinnost LED L5, L5 (ovládání horním kabelem). Mód Vlevo Rovnì Vpravo bliká svítí x záblesk 4 trvale svítí 5 trvale bliká 6 trvale 1x záblesk 7 trvale 2x záblesk 6: Èinnost LED L6, L6 (ovládání horním kabelem). Mód Vlevo Rovnì Vpravo 1 bliká svítí x záblesk trvale svítí 5 trvale bliká 6 trvale 1x záblesk 7 trvale 2x záblesk * S/W: posun klidové polohy v mikrosekundách. Standard: vzad 1000 / Neutrál 1500 / vpøed 2000us * - žádná funkce, nesvítí. * obousm.: obousmìrný, chod vpøed i vzad. Neutrál, je ve støední poloze páky (auto, loï). * jednosm.: jednosmìrný, chod pouze vpøed. Stop je v poloze páky plnì vzad (letadlo, èlun). * rzda M: prudké snížení výkonu (ve smìru vpøed). 5

6 Pøíklady zapojení LED. UTO L1: Pøední, obrysová L5: Pravé blinkry (pøední / zadní) L2: Couvací L6: Levé blinkry (pøední / zadní) L3: Vnitøní / maják L7: Rampa L4: rzdové, zadní obrysové L8: Reflektor LOÏ L1: Reflektory pøední L5: Pomocná stožár L2: Reflektory zadní L6: Kabina L3: Maják L7: Rampa L4: Pozièní L8: Reflektor LETDLO L1: Pøistávací L5: nti-kolizní, pomocná 1 L2: Maják L6: Záblesková L3: Pojíždìcí L7: Rampa L4: Pozièní L8: Reflektor Zapojení LED k akumulátoru pohonu (lze použít pro L1 až L8) Rampa 4x LED, bílá, 5mm. Katody LED E2 a E4 pøipojte k vývodùm L7,. Spojené anody LED E1 a E3 pøipojte ke kladnému (+) pólu akumulátoru. Vývody LED zkra te na délku 5mm, vývody prodlužte kabelem a zaizolujte teplem smrštitelnou bužírkou. E1 E2 E3 E4 GND kumulátor pohonu L7 Rampa 5x LED, bílá, 5mm. Spojte vývody, konektoru L7 a zapojte do nìj katody LED E2, E4 a vývod rezistoru R1. E1 E2 E3 E4 E5 R1 220R L7 GND kumulátor pohonu 6

7 TECHNICKÉ ÚDJE Napájecí napìtí øídící elektroniky +5V z konektoru K1 (4V až 8V) Napájecí napìtí externí +4 až 24V Odbìr proudu klidový cca. 0,01 Odbìr proudu provozní: 0,03 až 0,25 (dle zátìže) Proud L1 - L8: cca. 20m Maskování výpadku signálu 0,5s Øízení (kladné impulsy) T= 5 30ms, t= 1,5ms ± 0,7ms Rozmìry DxŠxV (mm) 29 x 42 x 8 mm Hmotnost / (W) 12g / 14g Teplota okolí -10 C až +40 C Urèené prostøedí obytné, obchodní a lehkého prùmyslu Deska je chránìna lakem (pøed vlhkostí, otøesy a prachem).! POKYNY PRO PROVOZ Pro zaruèení spolehlivosti a dlouhé životnosti výrobku si peèlivì pøeètìte návod a øiïte se jeho pokyny! Nepøipojujte vyšší napájecí napìtí akumulátorù, než je povoleno. Nedobíjejte akumulátory, pokud jsou pøipojeny k osvìtlovaèi. Chraòte pøed nárazy, pády, agresivním prostøedím, vniknutí cizích pøedmìtù, tekutin, støíkající vody a snìhu do výrobku (provedení W je chránìno proti støíkající vodì a snìhu). Nedívejte se na rozsvícené LED diody z krátké vzdálenosti z dùvodu vysoké intenzity svìtla vyzaøovaných z LED. Pøinesete-li výrobek z chladného do teplého prostøedí, poèkejte 20 minut, než ho pøipojíte k napájení. Chybné zapojení mùže zpùsobit znièení osvìtlovaèe i jeho vznícení! Provádìjte údržbu pøipojení, zaizolování a montáže po každém použití. Zamezte možnosti vzniku zkratu jakýchkoliv vodièù. 7

8 OSH DODÁVKY DLL16 (W) s návodem k použití... 1 ks Super LED 5mm, 20m, bílá 3,2V... 9 ks Super LED 5mm, 20m, èervená 2,1V... 2 ks Super LED 5mm, 20m, modrá 3,2V... 2 ks Super LED 3mm, 20m, bílá 3,2V... 2 ks Super LED 3mm, 20m, oranžová 2,2V... 4 ks Konektor J ks Konektor J ks Propojka... 3 ks Propojovací kabel CH ks Piezo sirénka KPX ks Rezistor 220R / 0,25W... 1 ks Smrš ovací bužírka 2mm, délky 80mm... 3 ks Vypínaè S ks Prodlužovací dvoužilový kabel délky 2m... 1 ks ZÁRUK Na výrobek je záruka 24 mìsícù. Poskytujeme odborné poradenství, záruèní i pozáruèní servis. Záruka se nevztahuje na vady zpùsobené nevhodným použitím, nesprávnou manipulací, zásahem do výrobku, použitím nevhodného pøíslušenství. Vykazuje-li výrobek závadu, zašlete jej k opravì do servisu, nebo prodejci s popisem závady. V pøípadì, že výrobek dosloužil, odevzdejte jej sbìrnému dvoru, prodejci, nebo výrobci k recyklaci. RC modeláøská elektronika - výroba a servis Informace a podpora... info@dsys.cz Další modeláøské výrobky Zdenìk David, Hrušòová 12, rno , Tel.: Vyhrazujeme si právo na zmìny bez upozornìní uživatele

9 PØEHLED PRODUKTÙ MODELÁØSKÁ ELEKTRONIK DC REGULÁTORY RC OPTOIZOLÁTOR ØÍZENÍ RC LED OSVÌTLENÍ RC SPÍNÈ / REGULÁTOR PROGRMÁTOR OJEDNÁVKY TECHNICKÁ PODPOR, SERVIS ÈESKÉ VÝROKY Výkon a kvalita za dobrou cenu 9

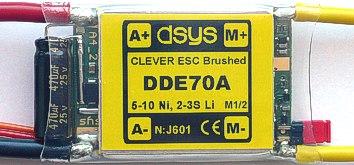

10 DC regulátory obousmìrné / jednosmìrné Pro modely a makety. REGULÁTORY 6. generace CLEVER série uto, Loï, Letadlo, US, TIR, tank, ponorka a mechanické stroje. 2 vlastní rychlá nastavení propojkou, nebo pøepínaèem (M1 a M2). Pøehledná indikace èervenou a zelenou LED. Jednoduchá obsluha a nastavení. kumulátor. DDE20, 70: 5-10 Ni-Cd / Ni-MH, 2-3S Li-Pol / Li-ion / 123 Li-Fe, Pb 6V / 12V. DDE6: 3-6 Ni-Cd / MH, 1-2S Li-Pol / Li-ion, Pb 6V. Výkonný EC DDE20, 70: 3 / 4,5 odolný zkratu a pøetížení DDE6: 5V - 1 / 1,5 odolný zkratu a pøetížení. Velmi jemný rozbìh motoru a øízení US pro TIR, expedice, loï. W - odolné støíkající vodì, snìhu a prachu. Typ Proud Rozmìry Cena (W) Cena DDE6 (W) 6 (8 3s) 24 x 20 x 8mm 595,-Kè 495,-Kè DDE20 (W) 20 (25 3s) 34 x 25 x 10mm 995,-Kè 845,-Kè DDE70 (W) 70 (85 3s) 47 x 33 x 11mm 1445,-Kè 1295,-Kè DOP1C - univerzální RC optoizolátor øízení Galvanické (OPTO) oddìlení øízení regulátoru, serva. Snížení cukání (chvìní) øízení regulátoru, servopohonù. Typ Rozmìry Cena (W) Cena DOP1C (W) 23x12x6mm 195,-Kè 145,-Kè 10

11 DL16 - ovladaè LED osvìtlení modelù Nastavování 3 propojkami (bez programování). 3 kanálové øízení (pákou, volantem a pøepínaèem). Velmi jednoduchá obsluha a nastavení. Obsahuje: 13x super LED 5 mm, 6x super LED 3 mm, 3x propojku, konektory, kabely, vypínaè, smš ovací bužírky. uto, TIR, tank: pravé / levé blinkry, pøední svìtla, couvací, obrysová, brzdová (aktivace i pøi zpomalení), venkovní, vnitøní, maják, rampa a reflektory. Loï: pozièní svìtla, stožárové, kajutové, pomocné a reflektory. Letadlo: pozièní, antikolizní, pøistávací, maják, pojíždìcí svìtla a reflektory. Výstražné blinkry a rampa ovládané volantem. Reflektor ovládaný 3. kanálem CH3. Zapínání LED kanálem CH3, nebo vypínaèem. 16 ovladatelných výstupù pro LED 20m W - odolné støíkající vodì, snìhu a prachu Typ Proud LED Rozmìry Cena (W) Cena DL16 (W) 20m 26 x 45 x 6 mm 895,-Kè 795,-Kè DS4C - 4x spínaè / 2x regulátor Nastavování pouze 1 propojkou (bez programování). 2 kanálové øízení (pákou, volantem, pøepínaèem). Výbìr 1 funkce z 9 pøednastavených: 1 typ pro 2 regulátory plynulého obousmìrného ovládání 2 motorù, 3 typy pro 1 regulátor a 2 spínaèe, 5 typù pro 4 spínaèe. Spínání klaksonu, majáku, rampy, LED lišt a páskù, žárovky, motoru, relé, kouøe, navijáku. Napájení 2-3S Li-Pol, 5-10 Ni-MH, Pb 6V / 12V. W - odolné støíkající vodì, snìhu a prachu Typ Proud S1-S4 Rozmìry Cena (W) Cena DS4C (W) 3 (5 3s) 26 x 36 x 5 mm 795,-Kè 695,-Kè 11

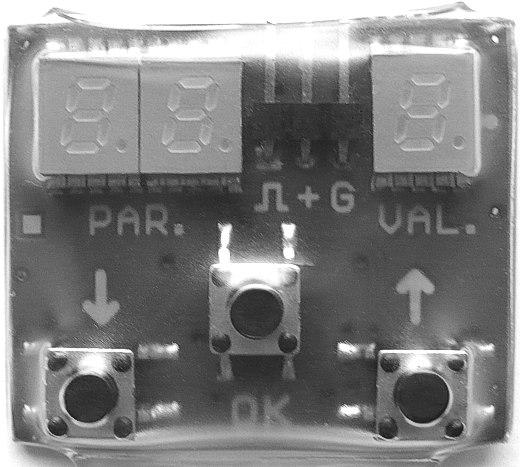

12 MDP4 - programátor Pøehledné a jednoduché programování (typy v návodu) Zápis / ètení nastavených hodnot Pøenosný (není potøeba poèítaè) Poèet parametrù 1-99 Poèet hodnot 1-9 Rozmìry 36 x 31 x 8mm Cena MDP4 345,-Kè Podrobné návody ke stažení v sekci Podpora na: OJEDNÁVKY ESHOP DSYS: Množstevní slevy (pro stejné, nebo rùzné výrobky): od 2ks: -5% od 5ks: -7% od 10ks: -10% Dodání v ÈR poštou (od 1200,-Kè poštovné v ÈR ZDRM). Platba: na dobírku - poštovné 79,-Kè pøevodem na úèet - poštovné 49,-Kè. Standardnì zasíláme od 1 do 3 pracovních dnù. INFORMCE, TECHNICKÁ PODPOR, SERVIS Informace a podpora... info@dsys.cz Objednávky... odbyt@dsys.cz Navštivte naše internetové stránky... RC modeláøská elektronika - výroba a servis Zdenìk David, Hrušòová 12, rno , Tel: Prodejní ceny platí do vydání nového pøehledu produktù
