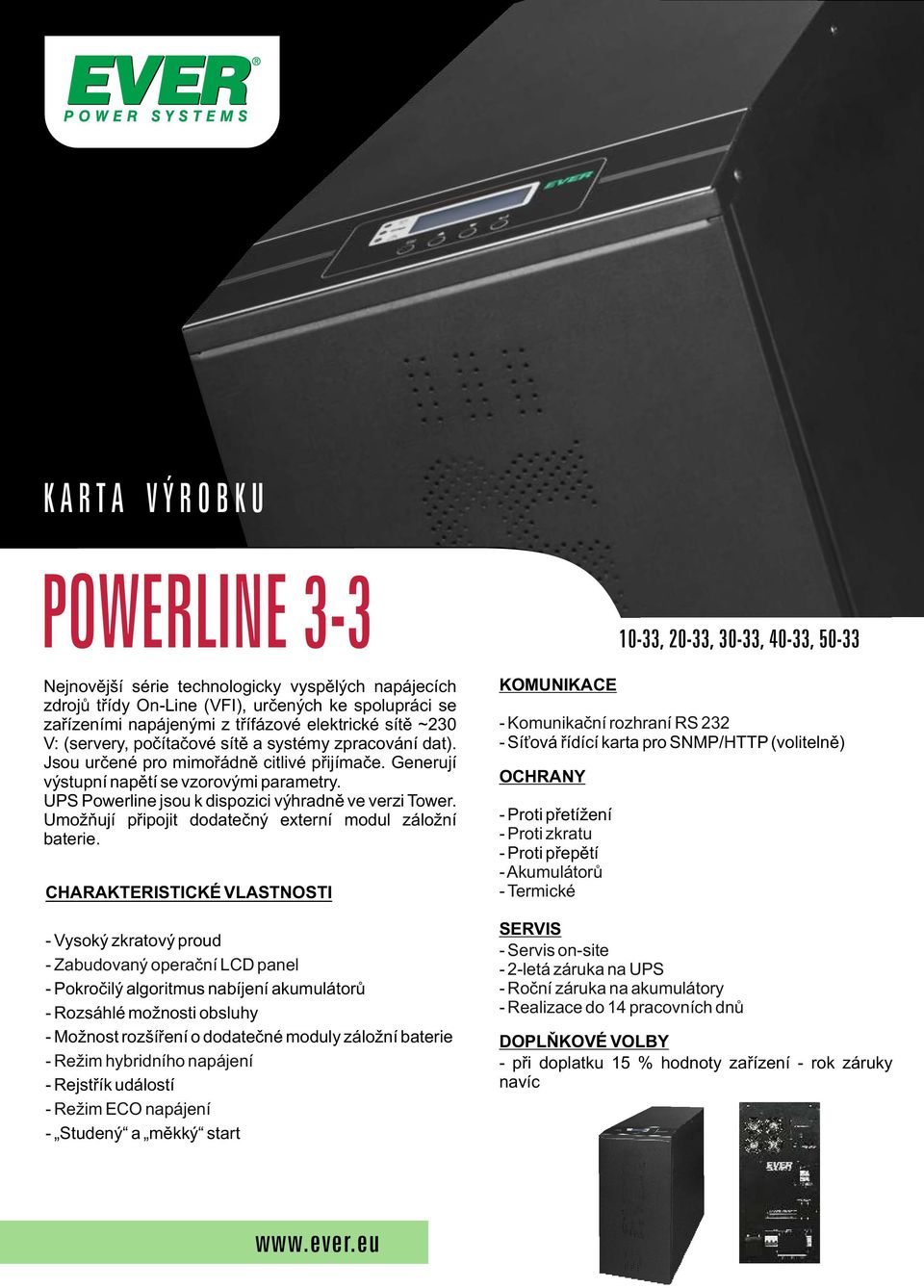

1 K A R T A V Ý R O B K U POWERLINE 3-3 Nejnovìjší série technologicky vyspìlých napájecích zdrojù tøídy On-Line (VFI), urèených ke spolupráci se zaøízeními napájenými z tøífázové elektrické sítì ~30 V: (servery, poèítaèové sítì a systémy zpracování dat). Jsou urèené pro mimoøádnì citlivé pøijímaèe. Generují výstupní napìtí se vzorovými parametry. UPS Powerline jsou k dispozici výhradnì ve verzi Tower. Umožòují pøipojit dodateèný externí modul záložní baterie. CHARAKTERISTICKÉ VLASTNOSTI - Vysoký zkratový proud - Zabudovaný operaèní LCD panel - Pokroèilý algoritmus nabíjení akumulátorù - Rozsáhlé možnosti obsluhy - Možnost rozšíøení o dodateèné moduly záložní baterie - Režim hybridního napájení - Rejstøík událostí - Režim ECO napájení - Studený a mìkký start KOMUNIKACE 10-33, 0-33, 30-33, 40-33, Komunikaèní rozhraní RS 3 - Sí ová øídící karta pro SNMP/HTTP (volitelnì) OCHRANY - Proti pøetížení - Proti zkratu - Proti pøepìtí - Akumulátorù - Termické SERVIS - Servis on-site - -letá záruka na UPS - Roèní záruka na akumulátory - Realizace do 14 pracovních dnù DOPLÒKOVÉ VOLBY - pøi doplatku 15 % hodnoty zaøízení - rok záruky navíc

2 POWERLINE , 0-33, 30-33, 40-33, TECHNICKÉ ÚDAJE Pozor: Výrobce si vyhrazuje právo na zmìnu výše uvedených parametrù bez pøedchozího upozornìní. PARAMETR/MODEL Výstupní výkon 1 OBECNÉ ÚDAJE Topologie POWERLINE 33 Model 10k Model 0k Model 30k Model 40k Model 50k 10kVA/10kW 0kVA/16kW 30kVA/4kW 40kVA/3kW 50kVA/35kW VFI-SS-111 Celk.nezávadnost pro Pmax (pro VFI) >94% Celk. nezávadnost pro Pmax (pro ECO) >98% Chlazení Stupeò ochrany Pracovní prostøedí Pracovní teplota Teplota pøi skladování Relativní vlhkost v dobì práce Relativní vlhkost pøi skladování Nadmoøská výška USMÌRÒOVAÈ Vstupní napìtí Frekvence vstupního napìtí Souèinitel výkonu PF Ochrana (F3, F4) MÌNIÈ Výstupní napìtí (efektivní hodnota) Tvar výstupního napìtí Frekvence výstupního napìtí Statická regulace napìtí Zkreslení výstupního napìtí (THD): Èinitel amplitudy CF Jistièe AKUMULÁTORY Maximální poèet vnitøních akumulátorù Vnitøní akumulátory Pøípustná celková kap. akumulátorù Maximální proud nabíjení Doba udržení napájení Maximální doba nabíjení baterií Jistièe MECHANICKÉ PARAMETRY Rozmìry (š. x hl. x v.) 4 Hmotnost napájecího zdroje VYBAVENÍ Porty Signalizace Komunikaèní rozhraní EPO Pøepínaè ruèního BYPASSu Poznámky: Vnitø. akumulátory (F1) Vnitø. akumulátory (F1) Vynucené, vnitøní ventilátory IP0 Samostatné místnosti s nízkou úrovní zneèištìní 10 40oC 0 40oC < 95% < 95% do 1000 m ~ Vrms ± % Hz ± 1 Hz > 0,95 Nadproudové vypínaèe pro základní obvod a BYPASS 3 x 63 A (ch. B) ~400 Vrms ± % Sinusoida Synchronické / 50 Hz ± 0, Hz < 1% < 1, % pro Pmax (lineární) < 5 % (dle PN-EN ) 5:1 Chod usmìròovaèe elektronické proti zkratu a pøetížení; chod z obvodu BYPASS vstupní nadproudové ochrany x 3 VRLA 1 V / 7Ah lub VRLA 1 V / 9 Ah x 00 Ah 10 A Závisí na typu a množství použitých akumulátorù Závisí na typu a množství použitých akumulátorù x 63 A / 440 VDC cylindrické x58 GLB x 63 A / 440 VDC cylindrické x58 GLB (volitelná výbava) 405x840x1040mm 70 kg Šroubové svorky; max. 35 mm (linka) Akusticko-diodová, LCD displej RS 3, USB, sí ová øídící karta pro SNMP/HTTP - volitelné ano (NC) Ano 1) Pro normální chod napájecího zdroje nesmí zatížení pøipojené na jeho výstup pøekroèit 80 % hodnoty uvedené v tabulce. Zásoba výkonu je nezbytná pro zachování plynulosti práce pøipojených zaøízení v pøípadì krátkých výkyvù proudu zatížení. ) Trvalé vystavování napájecího zdroje okolní teplotì nad +5 C vede ke snížení životnosti baterií. 3) Souèasnì s nárùstem nadmoøské výšky nad uvedený limit se snižuje pøípustný výkon zatížení napájecího zdroje. motnost zaøízení pøi typické sestavì akumulátorù 1x x 3x VRLA 1 V /7 Ah. Hmotnost je závislá na typu a množství akumulátorù. 4) H

3 POWERLINE , 0-33, 30-33, 40-33, INSTALAÈNÍ PARAMETRY PARAMETR/MODEL Výstupní výkon 1) PARAMETRY NAPÁJENÍ Topologie napájecí instalace Jmenovité napìtí Jmenovitý proud Jmenovitá vstupní frekvence Minimální prùmìr kabelu Ochrany obvodu BYPASS Bezpeènostní odpojovaè Model 10k Model 0k Model 30k Model 40k Model 50k 10kVA/10kW 0kVA/16kW 30kVA/4kW 40kVA/3kW 50kVA/35kW 18 A,5mm 5 A gg POWERLINE 33 3P5W ~400V 8 A 41 A 6mm 50 A gg 50 A 10mm 80 A gg 55 A 60 A Ochrany obvodu BYPASS Bezpeènostní odpojovaè 5 A gg 50 A gg 80 A gg VÝSTUPNÍ PARAMETRY Topologie výstupní instalace Jmenovité výstupní napìtí Jmenovitý proud Minimální prùmìr kabelu Ochrany výstupního obvodu Izolaèní odpojovaè PARAMETRY PROSTØEDÍ 15 A,5mm 5 A 6mm 3P5W 400V 9 A 44 A 58 A 73 A 10mm 50 A 80 A 100 A 100 A Množství emitovaného tepla pro nominální pracovní podmínky < 100 BTU < 3300 BTU < 5000 BTU < 6600 BTU < 700 BTU Pracovní teplota Teplota pøi skladování Vlhkost Nadmoøská výška MECHANICKÉ PARAMETRY Rozmìry (š. x hl. x v.) 1) Hmotnost napájecího zdroje Provozní odstup o C o 0 40 C <95% <1000 m 405x840x1040mm 70 kg Èelo: >00 mm Boky: >100 mm Zadní èást: > 300 mm Poznámky: Hmotnost zaøízení pøi typické sestavì akumulátorù 1x x 3x VRLA 1V /7Ah. Hmotnost je závislá na typu a množství akumulátorù. PØIPOJENÍ NAPÁJECÍHO ZDROJE Pøi výbìru místa instalace vezmìte do úvahy hmotnost zaøízení. Napájecí zdroj používejte jen v místnostech, jejichž prašnost, teplota a vlhkost jsou v souladu se specifikací zaøízení. Pro øádný chod napájecího zdroje musíte zajistit odpovídající podmínky chlazení zaøízení. Z tohoto dùvodu musí být ventilaèní otvory napájecího zdroje bezpodmíneènì odkryté a vzdálenost mezi napájecím zdrojem a jinými objekty musí být alespoò 30 cm. Pøesnìjší informace jsou uvedeny v samostatném dokumentu s instalaèními pokyny, který je pøipojen k výrobku.

4 POWERLINE , 0-33, 30-33, 40-33, OCHRANY Proti pøetížení Stav pøetížení (nad 105 %) je signalizován nepøerušovaným zvukovým signálem a pøíslušným hlášením na displeji. Pokud se stupeò zatížení drží na úrovni %, pak zùstává napájecí zdroj po dobu jedné minuty ve stávajícím pracovním režimu a poté pøechází do režimu BYPASS. Pokud je pøetížení vìtší než 10 % jmenovitého výkonu napájecího zdroje, pak je pøechod do režimu BYPASS okamžitý. Napájecí zdroj zùstává v režimu BYPASS tak dlouho, dokud stupeò zatížení neklesne na nastavenou úroveò. Po zániku pøetížení se napájecí zdroj pokouší pìtkrát zahájit práci. Jestliže se to nezdaøí, pøechází napájecí zdroj do NOUZOVÉHO režimu. V ZÁLOŽNÍM režimu zpùsobuje pøetížení pøechod od NOUZOVÉHO režimu bez dodateèných pokusù o zahájení práce. Proti zkratu V pracovním režimu mìnièe, tzn. NORMÁLNÍM, ZÁLOŽNÍM, HYBRIDNÍM funguje elektronická zkratová ochrana, která ve chvíli, kdy dojde ke zkratu, omezuje zkratový proud na bezpeènou úroveò. Zkrat je signalizován pøíslušným hlášením a rychlým pøerušovaným zvukovým signálem. Pokud zkrat trvá déle než po stanovenou dobu (nìkolikset milivteøin), pøechází napájecí zdroj do NOUZOVÉHO režimu. Proti pøepìtí Napájecí zdroj má protipøepì ovou ochranu na vstupu, která chrání obvody pøijímaèù a vnitøní obvody napájecího zdroje pøed pøepìtími, zpùsobenými atmosférickými jevy a rušením v elektrické síti. Akumulátorù Akumulátory jsou chránìny patronovými pojistkami. Samostatnì je chránìna pøípojka externího modulu záložní baterie (volitelné vybavení) a samostatnì pak vnitøní akumulátory. Tyto ochrany mají i funkci odpojovaèù, které se využívají napø. pøi instalaci.! POZOR! Zákaz používání jiných patronových pojistek, než jaké jsou uvedené ve specifikaci zaøízení. Termické Napájecí zdroj má termickou ochranu, která ho chrání pøed pøehøátím. Ochrana funguje dvoustupòovì. Pokud se vnitøní teplota blíží ke kritické teplotì, zapne se zvukový signál a na displeji se objeví hlášení. Napájecí zdroj zùstává ve stávajícím pracovním režimu. Pokud bude teplota i nadále stoupat, pak se po dosažení kritické teploty objeví poruchové hlášení a napájecí zdroj pøejde do NOUZOVÉHO režimu.

5 POWERLINE , 0-33, 30-33, 40-33, UŽIVATELSKÉ ROZHRANÍ Uživatelské rozhraní pøedstavuje klávesnice se ètyømi tlaèítky umístìná na horním krytu zdroje, LCD displej a tøi LED diody. Pomocí nich lze pozorovat parametry práce zdroje a také lze nìkteré z nich upravovat. graf. symbol oznaèení LED 1 LED LED 3 popis Dioda signalizující pracovní režim napájecího zdrojenormální/záložní Signalizaèní dioda pøipojení obvodu BYPASS Dioda signalizující NOUZOVY režim ZADNÍ PANEL 1) Pøepínaè BYPASS/UPS ) Automatické pojistky vstupní AC 3) Pøipojovací porty 4) Ochrany vstupních obvodù DC 5) Úchyty mechanického pøipevnìní kabelù 6) Montážní úchyty 7) Patronová pojistka vnitøních akumulátorù 8) Záslepka komory rozšiøující karty 9) Porty EPO 10) Komunikaèní USB porty 11) Komunikaèní RS3 porty 1) Ventilátory 13) Krytka pøipojovacích portù 14) Krytka pøepínaèe BYPASS/UPS

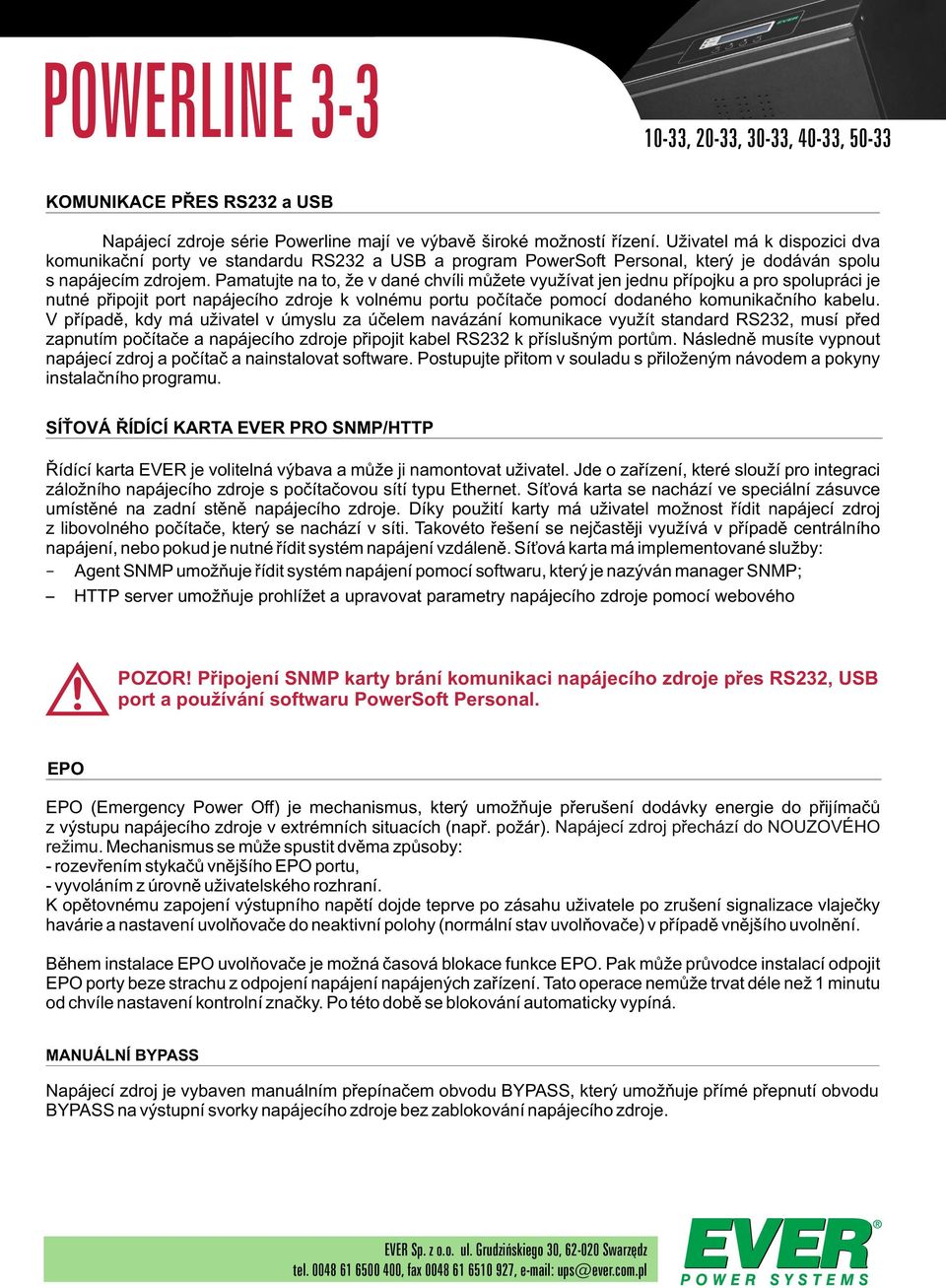

6 POWERLINE , 0-33, 30-33, 40-33, KOMUNIKACE PØES RS3 a USB Napájecí zdroje série Powerline mají ve výbavì široké možností øízení. Uživatel má k dispozici dva komunikaèní porty ve standardu RS3 a USB a program PowerSoft Personal, který je dodáván spolu s napájecím zdrojem. Pamatujte na to, že v dané chvíli mùžete využívat jen jednu pøípojku a pro spolupráci je nutné pøipojit port napájecího zdroje k volnému portu poèítaèe pomocí dodaného komunikaèního kabelu. V pøípadì, kdy má uživatel v úmyslu za úèelem navázání komunikace využít standard RS3, musí pøed zapnutím poèítaèe a napájecího zdroje pøipojit kabel RS3 k pøíslušným portùm. Následnì musíte vypnout napájecí zdroj a poèítaè a nainstalovat software. Postupujte pøitom v souladu s pøiloženým návodem a pokyny instalaèního programu. SÍ OVÁ ØÍDÍCÍ KARTA EVER PRO SNMP/HTTP Øídící karta EVER je volitelná výbava a mùže ji namontovat uživatel. Jde o zaøízení, které slouží pro integraci záložního napájecího zdroje s poèítaèovou sítí typu Ethernet. Sí ová karta se nachází ve speciální zásuvce umístìné na zadní stìnì napájecího zdroje. Díky použití karty má uživatel možnost øídit napájecí zdroj z libovolného poèítaèe, který se nachází v síti. Takovéto øešení se nejèastìji využívá v pøípadì centrálního napájení, nebo pokud je nutné øídit systém napájení vzdálenì. Sí ová karta má implementované služby: Agent SNMP umožòuje øídit systém napájení pomocí softwaru, který je nazýván manager SNMP; HTTP server umožòuje prohlížet a upravovat parametry napájecího zdroje pomocí webového! POZOR! Pøipojení SNMP karty brání komunikaci napájecího zdroje pøes RS3, USB port a používání softwaru PowerSoft Personal. EPO EPO (Emergency Power Off) je mechanismus, který umožòuje pøerušení dodávky energie do pøijímaèù z výstupu napájecího zdroje v extrémních situacích (napø. požár). Napájecí zdroj pøechází do NOUZOVÉHO režimu. Mechanismus se mùže spustit dvìma zpùsoby: - rozevøením stykaèù vnìjšího EPO portu, - vyvoláním z úrovnì uživatelského rozhraní. K opìtovnému zapojení výstupního napìtí dojde teprve po zásahu uživatele po zrušení signalizace vlajeèky havárie a nastavení uvolòovaèe do neaktivní polohy (normální stav uvolòovaèe) v pøípadì vnìjšího uvolnìní. Bìhem instalace EPO uvolòovaèe je možná èasová blokace funkce EPO. Pak mùže prùvodce instalací odpojit EPO porty beze strachu z odpojení napájení napájených zaøízení. Tato operace nemùže trvat déle než 1 minutu od chvíle nastavení kontrolní znaèky. Po této dobì se blokování automaticky vypíná. MANUÁLNÍ BYPASS Napájecí zdroj je vybaven manuálním pøepínaèem obvodu BYPASS, který umožòuje pøímé pøepnutí obvodu BYPASS na výstupní svorky napájecího zdroje bez zablokování napájecího zdroje. EVER Sp. z o.o. ul. Grudziñskiego 30, 6-00 Swarzêdz tel , fax , ups@ever.com.pl
