Software pro počítačovou grafiku

Transkript

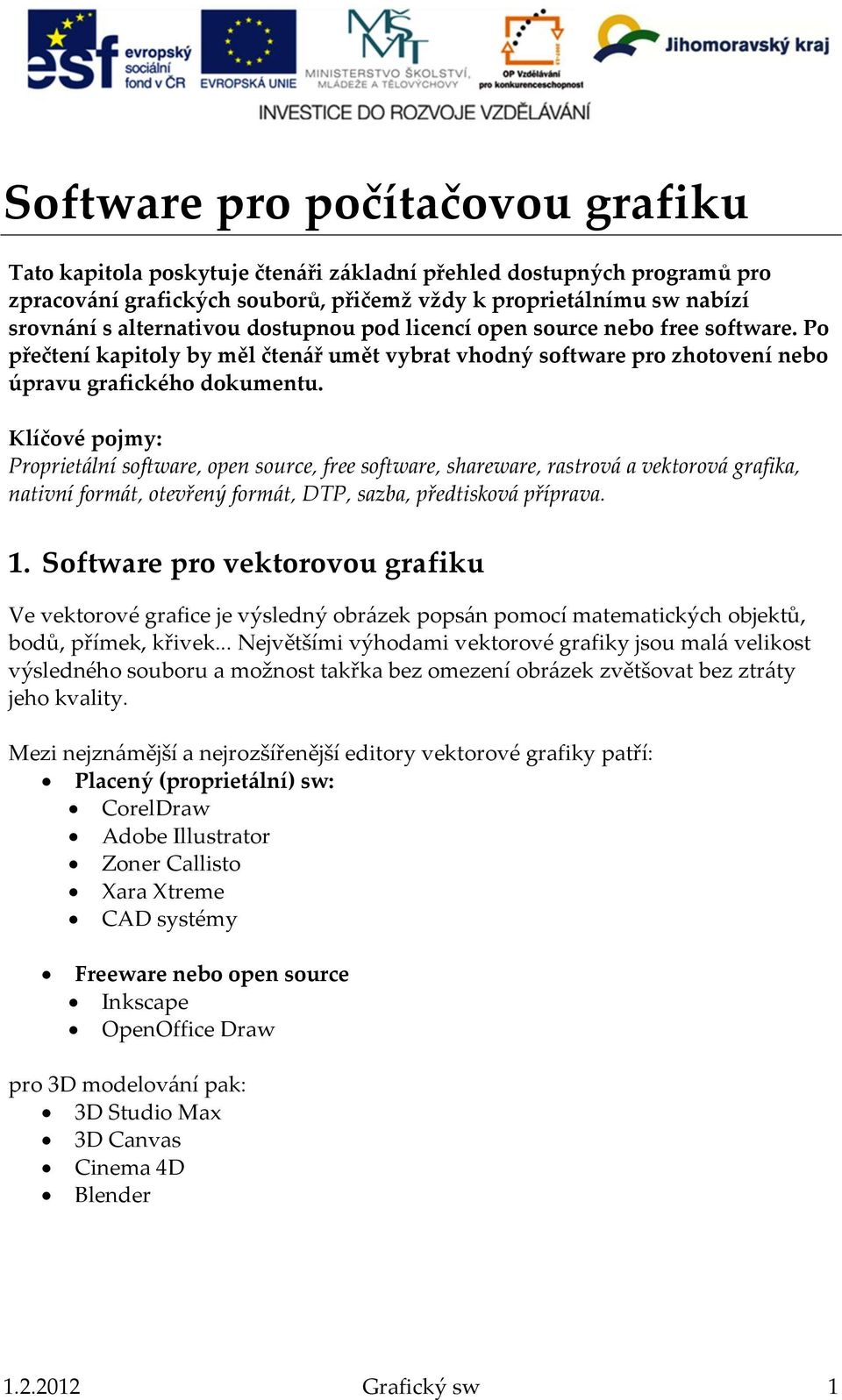

1 Software pro počítačovou grafiku Tato kapitola poskytuje čtenáři základní přehled dostupných programů pro zpracování grafických souborů, přičemž vždy k proprietálnímu sw nabízí srovnání s alternativou dostupnou pod licencí open source nebo free software. Po přečtení kapitoly by měl čtenář umět vybrat vhodný software pro zhotovení nebo úpravu grafického dokumentu. Klíčové pojmy: Proprietální software, open source, free software, shareware, rastrová a vektorová grafika, nativní formát, otevřený formát, DTP, sazba, předtisková příprava. 1. Software pro vektorovou grafiku Ve vektorové grafice je výsledný obrázek popsán pomocí matematických objektů, bodů, přímek, křivek... Největšími výhodami vektorové grafiky jsou malá velikost výsledného souboru a možnost takřka bez omezení obrázek zvětšovat bez ztráty jeho kvality. Mezi nejznámější a nejrozšířenější editory vektorové grafiky patří: Placený (proprietální) sw: CorelDraw Adobe Illustrator Zoner Callisto Xara Xtreme CAD systémy Freeware nebo open source Inkscape OpenOffice Draw pro 3D modelování pak: 3D Studio Max 3D Canvas Cinema 4D Blender Grafický sw 1

2 CorelDraw Vektorový grafický program firmy Corel Corporation určený pro OS MS Windows (XP a novější). Koupit si jej můžete například v rámci balíčku Graphics Suite. Balíček CorelDraw Graphics Suite X5 stojí asi ,- Kč (cena leden 2012). Pokud chcete program nejprve vyzkoušet, můžete si stáhnout trial verzi zdarma. K dispozici je i verze pro nekomerční použití CorelDRAW Home & Student Suite X5 Mini box CZE za necelé 2.000,- Kč. Jedná se o profesionální sadu nástrojů pro tvorbu ilustrací, úpravu obrázků, včetně fotografií pro tisk i publikování na webu a také nástroje pro převedení odstavcového textu na křivky, propojení obrázků vektorové a rastrové grafiky, flashové animace a další nástroje. CorelDraw zvládne zpracovat nejen formát CDR, který je jeho nativním formátem, ale pracuje i s formáty PSD (z Photoshopu), AI (Adobe Illustrator), DWG (AutoCAD), exportuje do PDF a dalších formátů. Minimální požadavky na HW: Procesor: Intel Pentium 4 nebo AMD Athlon64, Opteron Paměť: min. 512 MB (1 GB doporučeno) Místo na disku: min. 750 MB (1 GB typická instalace, 6 GB s kompletním obsahem) Grafika: alespoň 1024 x 768 pixelů OS: Microsoft Windows XP, XP64, Vista, 7 DVD mechanika Myš nebo tablet Adobe Illustrator Komerční (proprietální) software pro tvorbu vektorové grafiky od společnosti Adobe Systems, původně jde o sw vyvíjený pro počítače Macintosh. Profesionální nástroj pro tvorbu a úpravu vektorové grafiky, podpora mnoha různých formátů rastrové i vektorové grafiky, integrace s ostatními nástroji Adobe, nástroj pro perspektivního kreslení, pokročilé možnosti typografie, snadný export do formátu PDF. Cena se pohybuje kolem ,- Kč, k dispozici je česká verze. Operační systém MS Windows XP a vyšší nebo Mac OS. Systémové požadavky Windows: Procesor Intel Pentium 4 nebo AMD Athlon 64 1 GB paměti RAM 2 GB volného místa na pevném disku pro instalaci monitor s rozlišením 1024 x 768 (doporučuje se 1280 x 800) Grafický sw 2

3 16bitová grafická karta DVD mechanika Systémové požadavky Mac OS: Procesor Intel Mac OS X verze nebo GB paměti RAM 2 GB volného místa na pevném disku pro instalaci monitor s rozlišením 1024 x 768 (doporučuje se 1280 x 800) 16bitová grafická karta Zoner Callisto Česká varianta programů pro práci s vektorovou grafikou, vyvíjí firma ZONER software, s.r.o. Má relativně nízké systémové nároky, přitom nabízí dostatečné množství nástrojů pro tvorbu i editaci vektorových obrázků a snadné, intuitivní, ovládání blízké i neprofesionálnímu uživateli. Program nabízí množství unikátních nástrojů, např. měkké stíny, kaligrafické pero, ořezy objektů, export do bitmapových formátů, importní a exportní filtry, nástroj pro vkládání čárových kódů a další. Hodí se pro tvorbu tiskových dokumentů, propagačních materiálů, firemních dokumetnů, ilustrací, internetové grafiky, plánků, schemat i dalších dokumentů. Zoner Callisto je doporučován také jako sw pro výuku počítačové grafiky na českých školách. Cena produktu se pohybuje kolem 2.000,- Kč, školní licence 3.000,- Kč pro 7 počítačů. Možnost vyzkoušení zdarma. Systémové požadavky : MS Windows 98/ME/2000/XP procesor: kompatibilní s Intel 300 MHz a rychlejší paměť: 64 MB RAM harddisk: 70 MB volného místa na disku rozlišení obrazovky: CD nebo DVD mechanika Xara Xtreme Další program pro vektorovou grafikou, má poměrně jednoduché uživatelské prostředí, jeho předností je vysoká rychlost. Kromě prostředí pro tvorbu a editaci vektorových obrázků nabízí integrované funkce úpravy rastrové grafiky (např. fotografií) i pro práci s webovou grafikou a jednoduchou a rychlou přípravu Grafický sw 3

4 webových návrhů nezávislých na konkrétním prohlížeči a platformě. Umožňuje zpracovávat všechny grafické soubory v jediném editoru. Podpora formátů PDF, SVG, Flash, EPS a dalších. Xara je k dispozici pro OS Windows XP a novější, existuje verze pro Linux šířená pod licencí GPL. Není k dispozici česká verze programu. Cena základní verze pro OS Windows se pohybuje kolem 2000,- Kč, můžete vyzkoušet patnáctidenní verzi zdarma (shareware). Systémové požadavky: alespoň 256 MB RAM 150 MB volného prostoru na disku CAD systémy Computer Aided Systems nástroje pro vývoj, konstrukci a technologickou přípravu výrobních procesů. CAD systémy nabízí tvorbu výkresové dokumentace a prostorových modelů navrhovaných výrobků a součástí. Existuje mnoho specializovaných variant, zaměřených na různé profese nebo oblasti použití. AutoCAD vyvinutý firmou Autodesk. Je určen pro oblast strojírenské konstrukce, stavební projekce a architektury, mapování a terénních úprav. Orientační cena ,-, případně ,- verze LT. K dispozici třicetidenní verze zdarma k vyzkoušení funkčnosti, výuková verze (EDU) zdarma. BricsCAD alternativa programu AutoCAD, pracuje s formátem DWG. K dispozici jsou 3 verze programu, Classic (2D), Pro (2D + práce s 3D modelem), Platinum (plná podpora 3D funkcí). Pro OS Linux k dispozici česky pouze verze Classic, pro OS Windows česky i verze Pro a Platinum. Pro jednotlivé profese jsou k dispozici profesní nástavby. Nativním formátem je DWG, podporuje i formát DXF. Orientační cena produktu je asi ,- Kč verze Classic, ,- verze Platinum. DesignCAD obecný cad systém, alternativa AutoCADu, určený pro tvorbu kompletní výkresové dokumentace. Kompatibilní s dalšími formáty (DWG, DXF, HPGL, IGES, RIB), umí načtítat obrázky formátu BMP, TIF, PDF, JPEG. K dispozici dvě verze, základní verze 3D MAX a Express, obě lokalizované do českého jazyka. K programu je k dispozici množství profesních nástaveb. Orientační cena 7200,- Kč verze 3D MAX, verze Express 4800,- Kč. Solid Edge 3D CAD software společnosti Siemenst, primárně určený pro návrh strojírenských konstrukcí. Jeho 2D alternativa pro zpracování výkresové dokumentace je k dispozici zdarma v českém jazyce. TurboCAD produkt české firmy Špinar. Patří k nejsilnějším nástrojům své třídy, široké využití ve všech technických oborech, knihovny a nadstavby jsou Grafický sw 4

5 součástí dodávky. Orientační cena ,- Kč, cena pro školy a studenty ,- Kč. Inkscape Open source varianta programu pro tvorbu vektorové grafiky, používá W3C standard, jeho nativním formátem je SVG. Mezi podporované SVG schopnosti patří tvary, cesty, text, značky, klonování, průhlednost, změna velikosti, barevné přechody, vzorky a seskupování. Inkscape také podporuje Creative Commons metadata, editování uzlů, vrstvy, komplexní operace s křivkami, trasování bitmap, text na křivce, přímé editování XML a další funkce. Inkscape je schopno importovat formáty jako JPEG, PNG, TIFF a další. Také může exportovat PNG stejně jako mnoho vektorových formátů. Program Inkscape je vhodný pro tvorbu ikon, diagramů, jmenovek, sazbu inzerce apod. Od verze 0.43 obsahuje Inkscape i XMPP klienta (Inkboard), přes který je možno sdílet vytvářenou grafiku mezi více lidmi a podílet se na její tvorbě. Dostupný i v české verzi, verze pro OS Windows nebo MacOS. Draw Kreslicí program z balíku OpenOffice.org, podporuje práci ve vrstvách, lze do něj vkládat obrázky, tabulky, grafy, vzorce a další objekty z programů OpenOffice.org. Podporuje spojnice, pomocí kterých se snadno vytvářejí např. vývojové diagramy a jiná schémata. Pro technické kreslení lze využít vodicích a kótovacích čar. I Draw podporuje práci se styly. Pro ukládání je použit standardizovaný formát ODG Open Document Graphics. Exportovat lze do PDF, HTML a SWF či dalších formátů jako PNG, GIF, JPEG, EPS, EMF, WMF. 3D Studio Max Program vyvíjený za podpory firmy Autodesk, jde o profesionální program využívaný pro výrobu reklam, úpravu filmů, televizních programů, pro vizualizace (strojní, architektonické, konstrukční), pro počítačové hry. Je určen pro operační systémy MS Windows. Program obsahuje nástroje pro 3D modelování, rendrování (tvorba reálného obrazu na základě počítačového modelu, napodobujícího reálný svět), animace. Vzhledem k tomu, že se jedná o profesionální verzi určenou pro filmový a herní průmysl, nepřekvapí vysoká cena sw (okolo až Kč) Grafický sw 5

6 Cinema 4D Komerční multiplatformní software pro 3D modelování a animace, vytvořený firmou MAXON Computer. K dispozici česká verze, podpora velkého množství různých formátů pro import z různých 2D i 3D aplikací. Přímá výměna dat s některými CAD programy. Nabízí velké množství prostředků a knihoven pro modelování, pokročilé rendrování, textury, světla, objekty i prostředí. K jádru programu jsou dodávány moduly se speciálními funkcemi, např. modul pro simulaci dynamiky a fyzikálních zákonů, modul pro tvorbu vlasů, chlupů, srsti, modul pro tvorbu televizní grafiky a reklam a další moduly. Orientační cena základního balíku asi ,- Kč. 3D Canvas Freeware software pro modelování 3D objektů a animace v reálném čase. Obsahuje základní modelovací nástroje, jako je deformace, vybarvení, polohování, iverzní kinematika a další. Blender Open-source software pro modelování a vykreslování 3D grafiky. Snadná přenositelnost mezi podporovanými platformami díky OpenGL interface. Dostupný pro MS Windows, Linux, Max OS X, Solaris, FreeBSD. Software využívá různých technik vykreslování, jako je sledování paprsku, rendering, radiosita (metoda globálního osvětlení scény). Modelování je zaměřeno na práci s plochami a křivkami, animace pomocí armatur a inverzní kinematiky. Blender obsahuje také nástroje pro fluidní dynamiku, softbodies, deformátory, částicové generátory pro vytváření vizuálních efektů. Blender má zabudován i game engine, pomocí kterého lze jednoduše vytvářet i interaktivní aplikace (např. počítačové hry), zkušenější uživatelé mohou použít jazyk Python Grafický sw 6

7 2. Software pro rastrovou grafiku Obrázek rastrové grafiky je složen z jednotlivých bodů, uspořádaných do mřížky, každý bod má určen svou přesnou polohu a barvu v nějakém barevném modelu nebo paletě. Kvalitu výsledného obrázku ovlivňuje rozlišení obrázku a barevná hloubka. Výhodami rastrové grafiky je snadné pořízení obrázku, např. pomocí fotografie nebo scaneru a široká podpora používaných formátů různými editory, čímž odpadají problémy s přenositelností. Nevýhodou je zejména ztráta kvality při zvětšování obrázku a velké nároky na zdroje (paměť) při vyšší kvalitě obrázku. Paměťovou velikost obrázku je možné zmenšit pomocí vhodné kompresní metody, většinou ztrátového typu. Software pro rastrovou grafiku umožňuje vytvářet a upravovat soubory s rastrovými obrázky, mezi základní nástroje editorů rastrové grafiky patří: Výběr oblasti pro editaci Nakreslení přímek nebo křivek s definovanou barvou, tloušťkou Vyplnění souvislé oblasti barvou, texturou nebo přechodem Práce s textem Výběr a použití barevného modelu Retuš odstranění tmavých, rozmazaných, poškozených oblastí Práce ve vrstvách Aplikace různých efektů Převod do různých grafických formátů Mezi nejznámější a nejrozšířenější software pro rastrovou grafiku patří: Proprietální software o Malování a jeho obdoba v různých platformách o Adobe Photoshop o Corel PHOTO-PAINT o Corel Paint Shop Pro o ACDSee Alternativní (free, open source) software o GIMP o IrfanView Malování Program je součástí kancelářského balíku MS Office, jeho obdoba existuje i v jiných kancelářských balících. Je určen pro jednodušší práci s obrázky lze pomocí něj kreslit a upravovat jednoduché i složitější obrázky, vkládat text do obrázků, vkládat Grafický sw 7

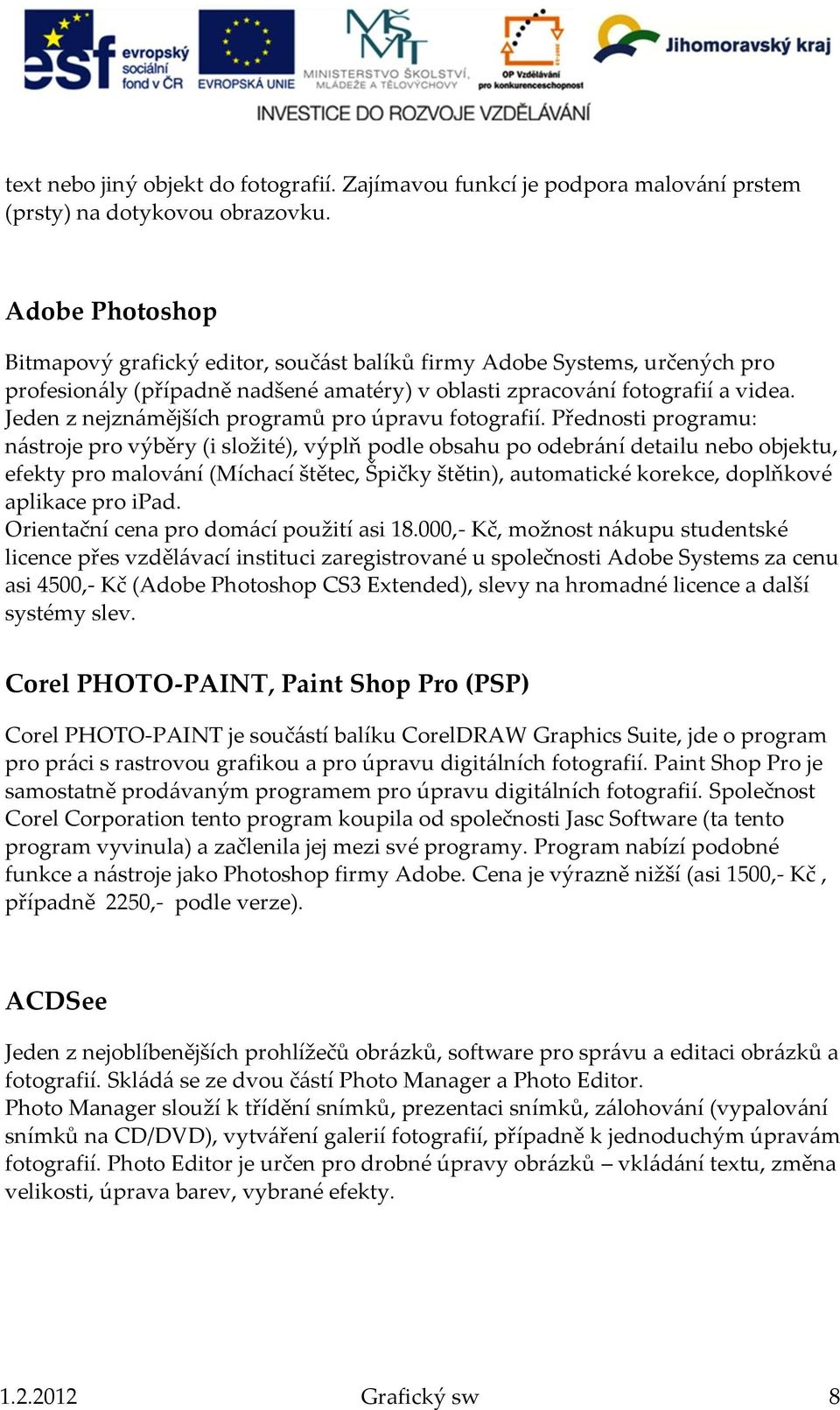

8 text nebo jiný objekt do fotografií. Zajímavou funkcí je podpora malování prstem (prsty) na dotykovou obrazovku. Adobe Photoshop Bitmapový grafický editor, součást balíků firmy Adobe Systems, určených pro profesionály (případně nadšené amatéry) v oblasti zpracování fotografií a videa. Jeden z nejznámějších programů pro úpravu fotografií. Přednosti programu: nástroje pro výběry (i složité), výplň podle obsahu po odebrání detailu nebo objektu, efekty pro malování (Míchací štětec, Špičky štětin), automatické korekce, doplňkové aplikace pro ipad. Orientační cena pro domácí použití asi ,- Kč, možnost nákupu studentské licence přes vzdělávací instituci zaregistrované u společnosti Adobe Systems za cenu asi 4500,- Kč (Adobe Photoshop CS3 Extended), slevy na hromadné licence a další systémy slev. Corel PHOTO-PAINT, Paint Shop Pro (PSP) Corel PHOTO-PAINT je součástí balíku CorelDRAW Graphics Suite, jde o program pro práci s rastrovou grafikou a pro úpravu digitálních fotografií. Paint Shop Pro je samostatně prodávaným programem pro úpravu digitálních fotografií. Společnost Corel Corporation tento program koupila od společnosti Jasc Software (ta tento program vyvinula) a začlenila jej mezi své programy. Program nabízí podobné funkce a nástroje jako Photoshop firmy Adobe. Cena je výrazně nižší (asi 1500,- Kč, případně 2250,- podle verze). ACDSee Jeden z nejoblíbenějších prohlížečů obrázků, software pro správu a editaci obrázků a fotografií. Skládá se ze dvou částí Photo Manager a Photo Editor. Photo Manager slouží k třídění snímků, prezentaci snímků, zálohování (vypalování snímků na CD/DVD), vytváření galerií fotografií, případně k jednoduchým úpravám fotografií. Photo Editor je určen pro drobné úpravy obrázků vkládání textu, změna velikosti, úprava barev, vybrané efekty Grafický sw 8

9 GIMP Open source alternativa k programům pro tvorbu a úpravu rastrové grafiky. Jde o multiplatformní aplikaci (MS Windows, Linux, Mac OS X) dostupnou pod licencí GPL. Je určen pro úpravu fotografií a tvorbu webové grafiky. Gimp nabízí: různé nástroje pro práci s grafikou (štětec, tužka, guma...), práci s kanály, vrstvami a cestami, grafické filtry, dodatečné zásuvné moduly a skripty v jazyku Scheme nebo Python, RGB model, stupně šedi,indexovaná paleta, podpora většiny standartních formátů rastrové grafiky, vlastní nativní formát XCF, částečná podpora formátu PSD, import vektorových obrázků ve formátu SVG, dokumentů v PDF. Ifran View Tento program není určen pro pokročilou editaci grafiky, jde v prvé řadě o multimediální prohlížeč (obrázků, zvuků a videa). Pro nekomerční účely je k dispozici zdarma. Výhody programu: podpora většiny grafických formátů, česká verze, umí využít filtry Photoshopu, hromadná konverze grafických formátů, skenování obrázků, efekty pro úpravu grafiky, malá velikost programu, neupravuje systémový registr bez souhlasu uživatele, umožňuje sejmutí obrazovky Grafický sw 9

10 3. Software pro sazbu (DTP) Software určený především pro použití v redakcích, grafických studiích apod. Je určen pro sazbu dokumentů, umožňuje tedy vložit text a obrázky na stránku a upravit jejich výsledný vzhled. Většina programů pro sazbu pracuje jako WYSIWYG editory a nabízí import mnoha různých formátů a pokročilé funkce pro předtiskovou přípravu dokumentů. Komerční (proprietální) software o Corel Ventura o Adobe InDesign o QuarkXPress Alternativní (freeware, open source) software o TeX a jeho varianty o Scribus Corel Ventura Program pro sazbu dokumentů společnosti Corel. Největší předností je podpora importu formátu XML, pomocí kterého lze popsat a vysázet i složitý dokument. Text ve Ventuře je po načtení nebo vložení opatřen tagy, určujícími jeho formát, tyto tagy lze jednoduše editovat. Ventura nabízí publikování do PDF, včetně parametrů pro profesionální tisk (ořezové značky, soutiskové značky, kalibrační škály...). Kompatibilita s celou řadou aplikací pro textové i grafické dokumenty. Orientační cena programu (plná verze) asi ,- Kč. Adobe InDesign Software pro předtiskovou přípravu dokumentů a jejich sazbu společnosti Adobe Systems, součást balíku. Nabízí nástroje pro předtiskovou přípravu a kontrolu, publikování pro tisk, web i mobilní zařízení, typografické nástroje. Umožňuje vytvářet interaktivní dokumenty (např. elektronické knihy), interaktivní prezentace, variabilní tiskové výstupy. Podpora formátů PDF, SWF, nativní formát INDD. Orientační cena asi ,- Kč Grafický sw 10

11 QuarkXPress Publikační software určený pro počítače s OS Mac OS, případně OS Windows XP a novější. Nástroje pro tvorbu, úpravu a publikaci materiálů pro tisk, elektronické publikování (elektronické knihy), web, chytré telefony, tablety a další média. Alternativa programu Adobe InDesign. Orientační cena ,- Kč, k dostání nekomerční licence pro akademickou sféru za 3800,- Kč. TeX, LaTeX Program pro sazbu textu, používaný zejména pro sazbu technických dokumentů v akademické sféře (skripta matematika, fyzika, informatika, přírodní vědy, národní abecedy). Zdrojový text obsahuje předdefinované povely (funkce), které ovlivňují vzhled textu, který obalují. Povely jsou typicky tvořeny sekvencemi znaků uvozených zpětným lomítkem. LaTeX je balíkem maker programu TeX určený i pro komplikovanější, případně profesionální sazbu. LaTeX umožňuje oddělit vzhled dokumentu od jeho obsahu (podobně jako například html a css). Do textu dokumentu jsou vkládány formátovací příkazy, přitom výsledný vzhled vzniklý na základě příkazu je dán stylem dokumentu. Styl dokumentu je definován v záhlaví dokumentu a je opět ovlivnitelný jednotlivými příkazy. Změnou stylu v záhlaví je možné provést najednou změnu všech příslušných příkazů v celém dokumentu. Pro jednodušší ovládání existují editory, které vložení příkazu provedou automaticky po kliknutí na příslušnou ikonu (podobně jako v textovém editoru). Výstupní formát souboru je standardně DVI, je možné publikovat dokumenty i do postscriptu nebo PDF. Mendelova Univerzita v Brně nabízí on-line program TeXonWeb pro tvorbu dokumentu v LaTeXu a jeho překlad do postscriptu nebo pdf dostupný na tex.mendelu.cz. Scribus Open source DTP program určený pro OS Linux, Mac OS, Windows, OS 2. Je určen pro návrh a sazbu letáků, reklamních materiálů, kalendářů, brožur a dalších tiskovin. Umožňuje tvorbu pokročilých PDF dokumentů, obsahujících formulářové prvky (tlačítka, hesla, formuláře), je možné připojit k dokumentům i JavaScript. Podpora grafických prvků ve formátu SVG Grafický sw 11

12 Použité zdroje: Kotrouš Jan: Přehled programů pro úpravy rastrových obrázků, [online], dostupné z: [cit. 02/2012] Co je aplikace InDesign, [online], dostupné z: [cit. 02/2012] TeXonWeb, [online], dostupné z: tex.mendelu.cz, [cit. 02/2012] Popis a tutoriál programu Scribus, [online], dostupné z: [cit. 02/2012] Články rubriky vektory, [online], dostupné z: [cit. 02/2012] Maier Zbyněk: Bitmapová vs. vektorová grafika technologické rozdíly a praktické užití, [online], dostupné z: , [cit. 02/2012] Oficiální stránky programů (Adobe, Corel, QuarkXPress) Grafický sw 12
