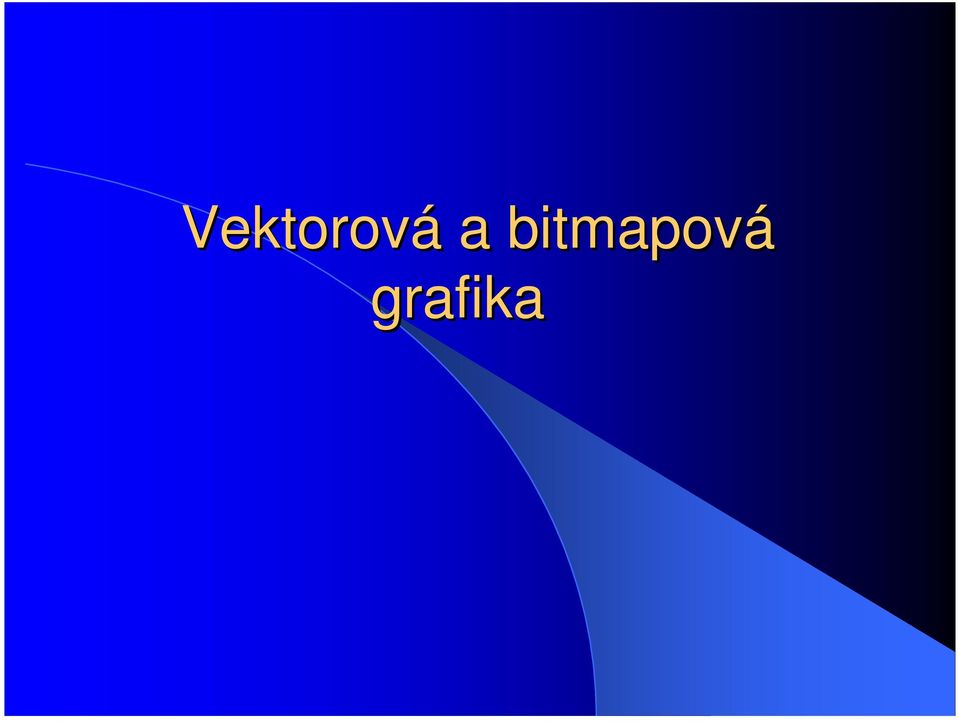

1 Vektorová a bitmapová grafika

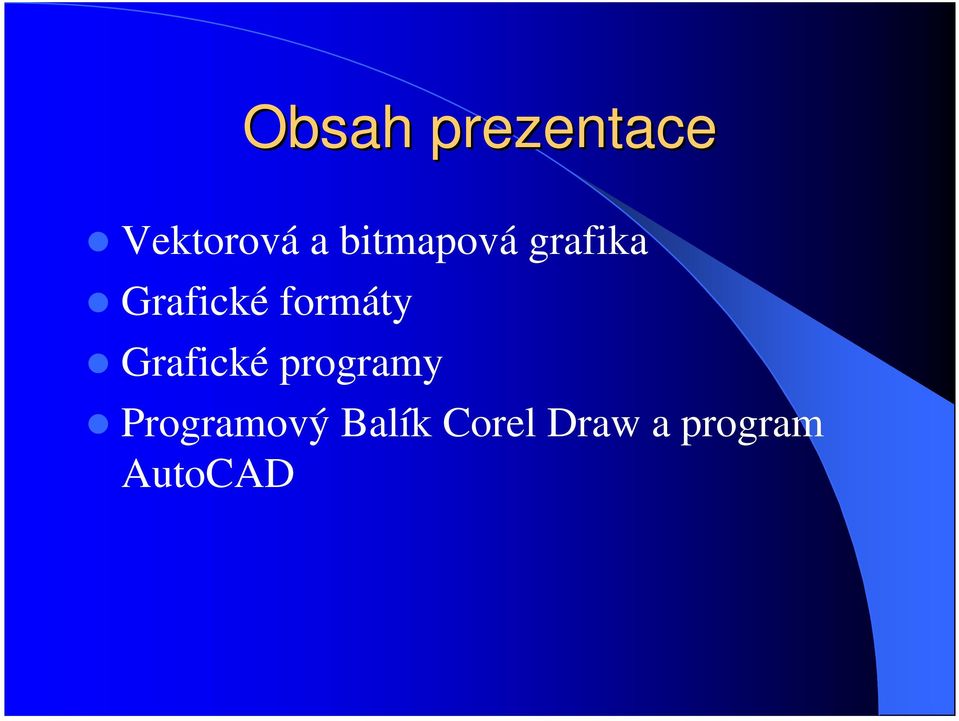

2 Obsah prezentace Vektorová a bitmapová grafika Grafické formáty Grafické programy Programový Balík Corel Draw a program AutoCAD

3 Typy grafiky Vektorová Jednotlivé prvky tvořící obrázek jsou matematicky definované objekty, což umožňuje jejich snadnou editaci, změnu rozměrů, polohy, natáčení atd.

4 Typy grafiky Rastrová Někdy se jim říká také "rastry". Název bitmapa je pro ně ale mnohem příznačnější a částečně také vysvětluje, co jsou vůbec zač. Při ukládání předlohy (vektorový obrázek, fotka,...) do bitmapové formy se tato nejprve rozdělí na mapu (tzv. rastr) stejně velkých čtverečků (tzv. pixelů): Program potom jde pixel po pixelu (pamatuje si souřadnice) a přiděluje mu barvu, která v něm převažuje:

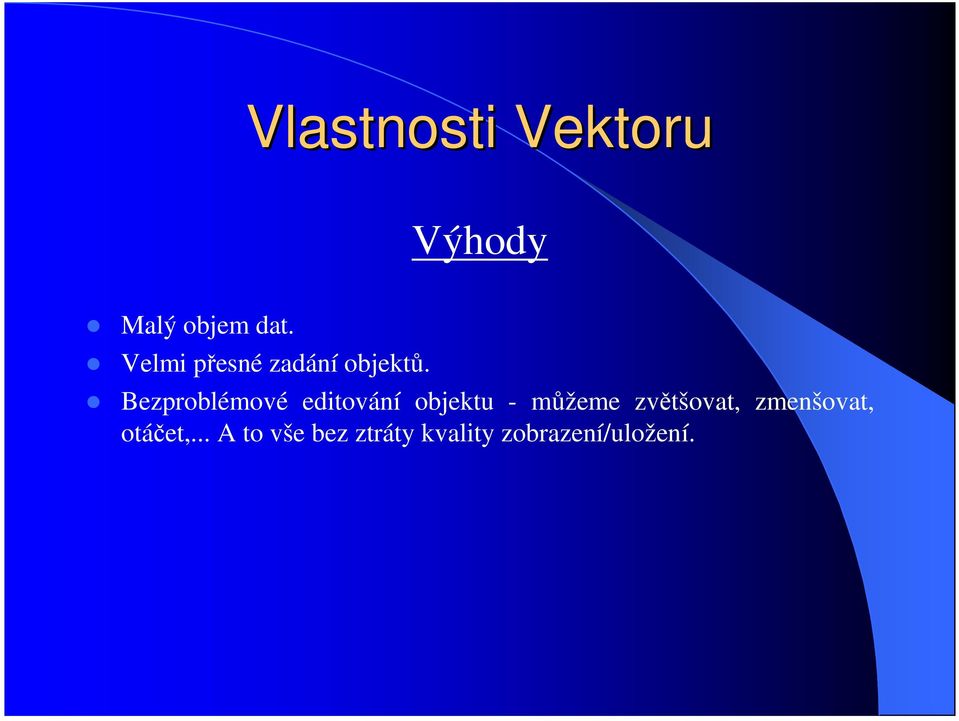

5 Vlastnosti Vektoru Výhody Malý objem dat. Velmi přesné zadání objektů. Bezproblémové editování objektu - můžeme zvětšovat, zmenšovat, otáčet,... A to vše bez ztráty kvality zobrazení/uložení.

6 Vlastnosti Vektoru Nevýhody Pro zobrazení na monitoru, tisknutí (i zobrazení na webu) musí být převedeny na bitmapu. Při zobrazování na monitoru a při tisknutí se o vše stará program a počítač. Pokud chcete obrázek z Corelu použít na webu, musíte ho exportovat do bitmapy (gif, jpg, bmp,...). Vektory se nehodí pro "popsání" složitější předlohy (fotografie,...). Museli bychom každou plošku se stejnou barvou ohraničit vektorovým objektem a přiřadit jí onu barvu. K tomuto účelu slouží tzv. trasovací programy (CorelTRACE), které to udělají za nás. Různé "vektorové" programy používají různé formáty zpracování a zobrazování vektorů. Převod obrázků mezi těmito programy může být problematický. (Pokud chceme pracovat pouze v Corelu, tato nevýhoda odpadá.)

7 Vlastnosti bitmapy Výhody Lze je velmi snadno zobrazit/tisknout. Mohou popisovat velmi složité předlohy (fotografie,...) Převod mezi formáty bitmap je velmi snadná. Nevýhody Velký objem dat. Ztráta kvality při transformacích typu otočení, zešikmení,...

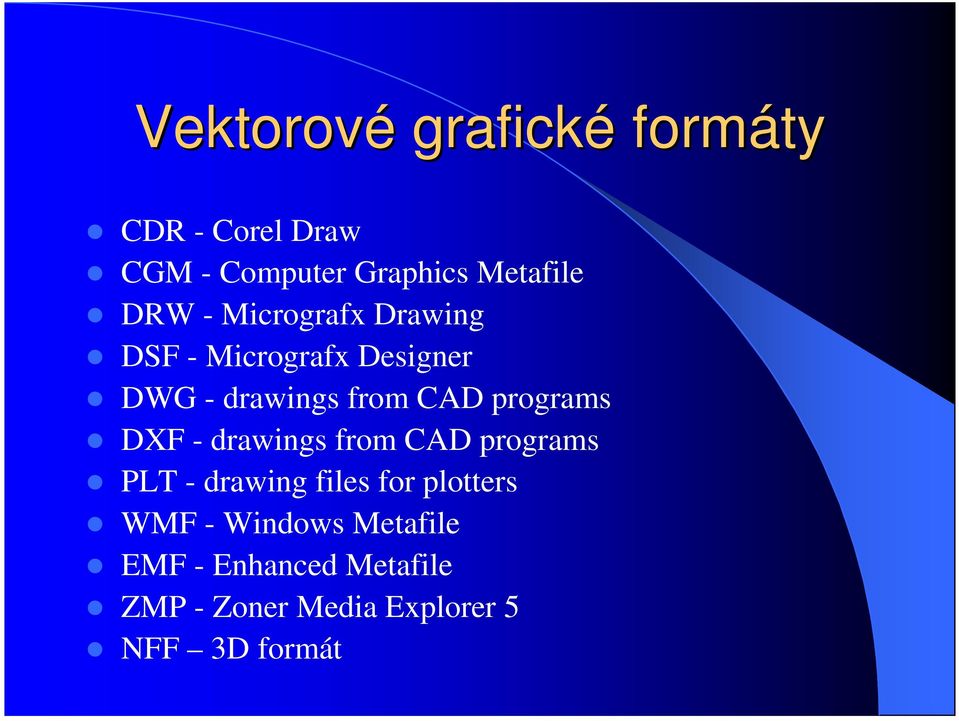

8 Vektorové grafické formáty CDR - Corel Draw CGM - Computer Graphics Metafile DRW - Micrografx Drawing DSF - Micrografx Designer DWG - drawings from CAD programs DXF - drawings from CAD programs PLT - drawing files for plotters WMF - Windows Metafile EMF - Enhanced Metafile ZMP - Zoner Media Explorer 5 NFF 3D formát

9 Bitmapové grafické formáty TIFF -Tag Image File Format PCX program PaintBrush firmy ZSoft JPEG -Joint Photographics Experts Group BMP - Windows Bitmap GIF (Graphics Interchange Format) Targa Truevision Advanced Raster Graphic Adapter(tga) SGI Silicon Graphics Int. PNG - Portable Network Graphics

10 Vhodnost jednotlivých formátů V případě, že nehledíme na výslednou velikost obrázku můžeme zvolit bezztrátový formát BMP, pro fotografie se nejčastěji používá RAW, PNG či ztrátový JPEG. Pro webovou grafiku se používá JPEG pro svou kompresi i kvalitu(a tím podstatně menší velikost) Animace využívají formát GIF a technologii FLASH Výkresová dokumentace využívá vektorové formáty jednotlivých programů(dwg,dxf apod)

11 Grafické programy Vektorové Corel Draw Adobe Illustrator AutoCAD SolidEdge Bitmapové Adobe Photoshop Corel PhotoPaint Photopaint MS PaintBrush

12 Programový balík k Corel CorelDraw Vektorově orientovaný grafický editor.pojmem vektor rozumíme popis grafiky pomocí matematických geometrických definicí.vektorové obrazy mohou být libovolně zmenšovány a zvětšovány, aniž by utrpěla kvalita. Corel Photo-Paint Bitmapový grafický editor. Bitmapové obrazy jsou takové obrazy, které pro definici obrazu používají mřížku, čili rastr složený z malých čtverečků. Každý bod má své přesné umístnění a nese určitou informaci o hodntě barvy. Při práci s bitmapovým obrazem se manipuluje s body obrazu, nikoli objekty.

13 Programový balík k Corel Bitstream Font Navigator 3.3 Správce písma pro Windows 95/98/NT. Prostřednictvím této aplikace můžete snadno a rychle fonty vyhledávat, instalovat a organizovat do uživatelských skupin. Corel Bar Code Wizard Slouží ke generování čárových kódů, které můžeme samostatně vytisknout nebo je pomocí schránky Windows vložit do jakékoliv aplikace.

14 Corel grafické nástroje Corel Capture Utilita sloužící k snímání obrazovky, a to buď do souboru, schránky Windows či přímo na tiskárnu. Způsob zachytávání obrazovky lze různými způsoby přesněji definovat. CorelTrace Jedná se o speciální utilitu, která slouží k převádění bitmapových obrazů na obrazy vektorové. Převod ovšem nemusí být zcela přesný a vektorový obraz je proto potřeba v CorelDraw dále upravit Corel Texture Program pro uživatelskou tvorbu různých výplní a textur. Corel Texture Batcher Program, který umožní převod strukturované výplně a textury vytvořené programem Corel Texture do rastrového formátu. Corel Script Editor Utilita pro další rozšíření možností programů CorelDraw a Corel PhotoPaint vyžaduje znalost programování.

15 Příklady obrázk zků v CorelDraw 9

16 Plakát

17 Stopy

18 Příklad úprav v Corel PhotoPaint 9.0

19 CAD systémy CAD - Computer Aided Desing (-počítačová podpora konstruování) Programové vybavení i počítače používané pro návrh objektů pro strojírenství, architekturu nebo speciální vědecké aplikace.

20 Rozdělen lení CAD systémů I.generace - malý CAD programy nepřekročí hranici dvou rozměrů jednodušší programy pro tvorbu náčrtků nehodí se pro konstruktérskou práci. Př. AutoCAD LT II.generace - střední CAD nejpoužívanější na školách a v mnoha podnicích zahrnuje rovinný model a prvky 3D vývojové prostředí pro tvorbu nadstavbových modulů Př. AutoCAD, Autodesk Mechanical Desktop

21 Rozdělen lení CAD systémů III.generace velký CAD výkonné systémy pracující většinou na platformách Unixu a Windows NT vývojové prostředí modulární systémy zahrnující celé spektrum činností ve strojírenství neobejdou se bez výkonného hardwaru. Př. Autodesk Mechanical Desktop, Pro/ENGINEER, CATIA, Unigraphics, I-DEAS Kč Cena CAD systémů Generace I Generace II Generace III Produkty CAD

22 Cena CAD systémů Kč Generace I Generace II Generace III Produkty CAD

23 Program AutoCAD a jeho základnz kladní přínosy Stal se během posledních let nejpoužívanějším grafickým systémem. Roku 1982 vyšla první verze programu AutoCAD Relaise 1 a byl představen v Las Vegas. poskytuje moderní tvorbu výkresové dokumentace a možnost tvorby prostorových modelů navrhovaných výrobků snazší a větší možnosti optimalizace dodržování norem přehledná archivace, okamžitá dostupnost odstranění duplicitního zadávání dat v dalších fázích výroby technologičnost konstrukce větší atraktivnost práce konstruktéra

24 Příklady výkresů v AutoCADu
