Grafické editory. Ing. Jan Steringa 2008

Transkript

1 Grafické editory Ing. Jan Steringa 2008

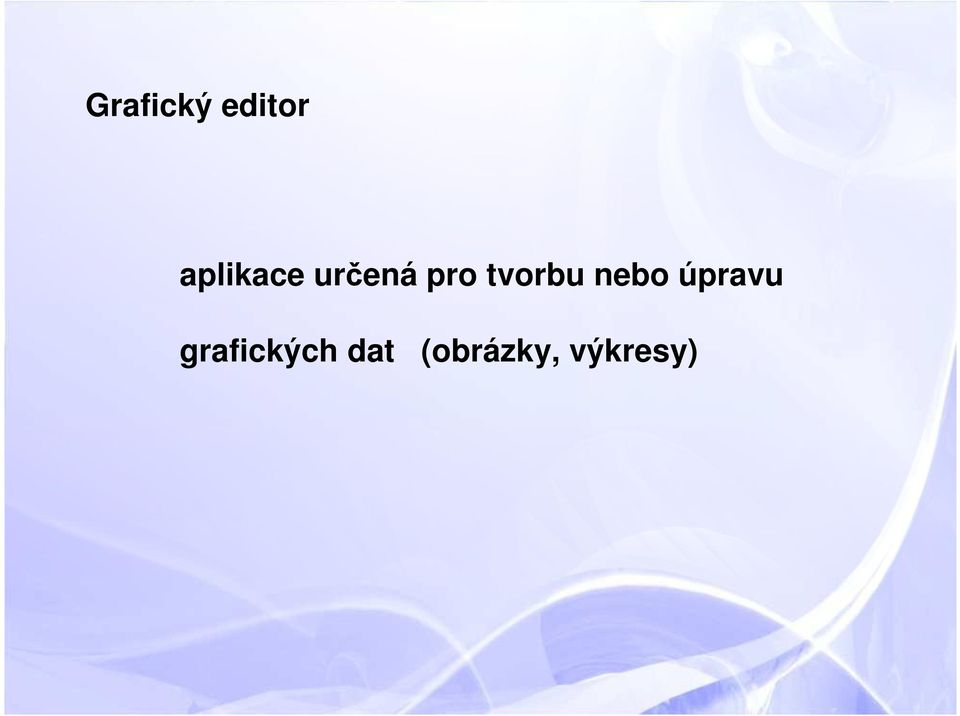

2 Grafický editor aplikace určená pro tvorbu nebo úpravu grafických dat (obrázky, výkresy)

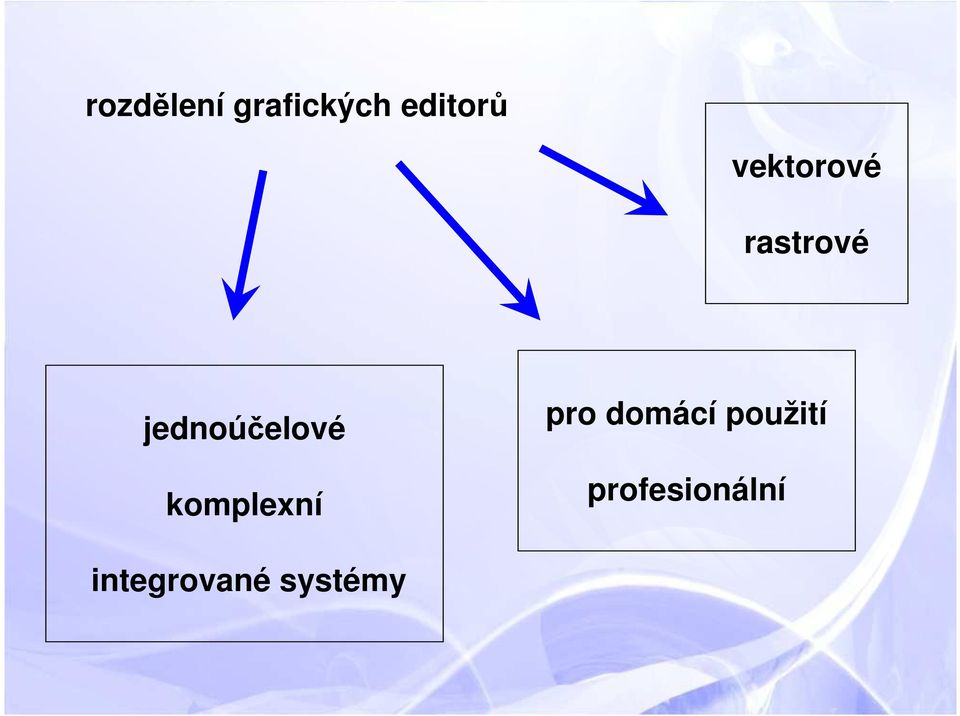

3 rozdělení grafických editorů vektorové rastrové jednoúčelové komplexní pro domácí použití profesionální integrované systémy

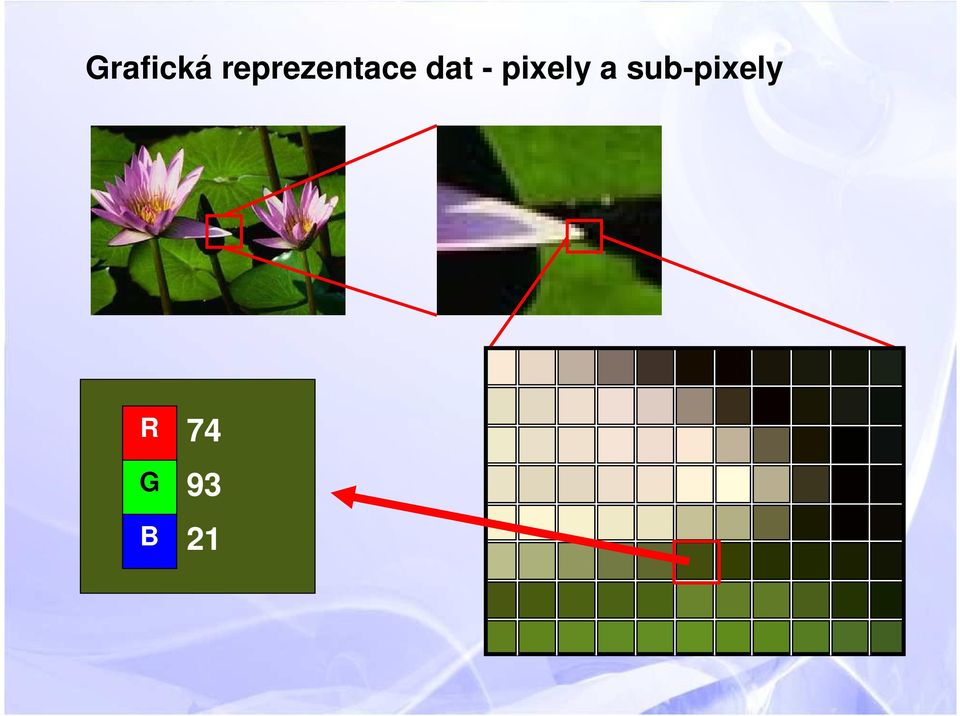

4 Grafická reprezentace dat - pixely a sub-pixely R 74 G B 93 21

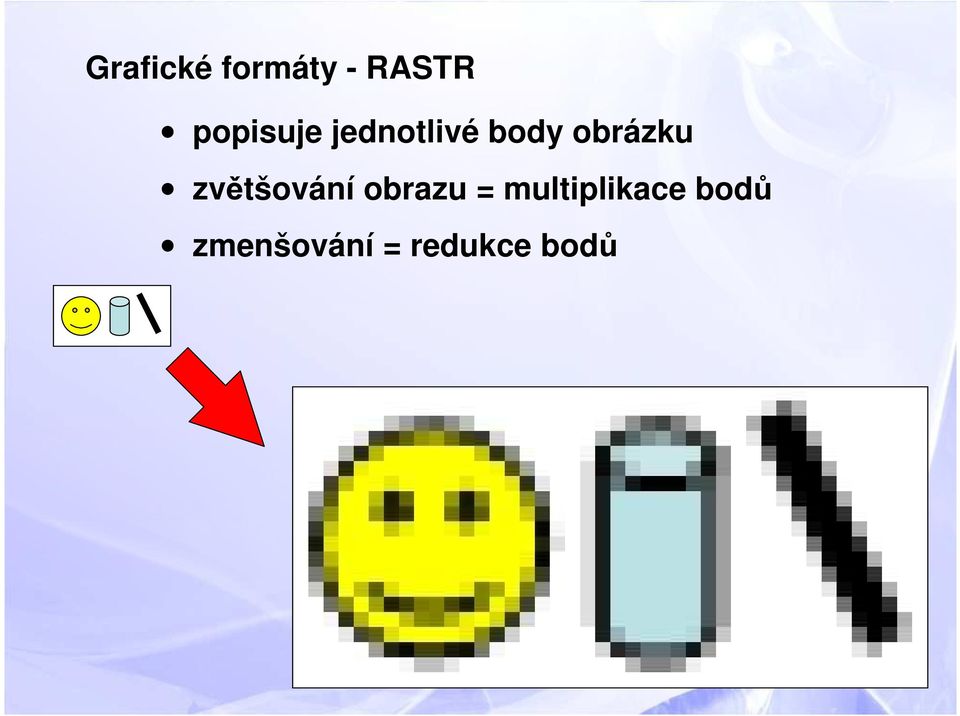

5 Grafické formáty - RASTR popisuje jednotlivé body obrázku zvětšování obrazu = multiplikace bodů zmenšování = redukce bodů

6 Grafické formáty - VEKTOR matematicky popisuje objekty souřadnice počátku, konce + parametry obraz je tvořen ze základních prvků bod, linie, křivka, základní 3D tělesa při změně velikosti objektu nedochází k rastrovacímu efektu umožňuje použít 3D souřadnice [x,y,z]

7 Souborové formáty - RASTR BMP PCX GIF Bit Mapped Picture -bitová mapa - jednotlivé body obrázku jsou popsány 1-32 bity - soubor není komprimován - velké objemy dat formát primárně určený pro Paintbrush (Malování v MS Windows) - vlastnosti podobné BMP - přínosem je zde bezeztrátová komprimace Graphic Interchange Format - umožňuje používání pouze 8-bitové palety - tj. 256 barev nebo šed - používá bezeztrátovou kompresi - průhlednost, animovatelnost = vhodný pro WEB

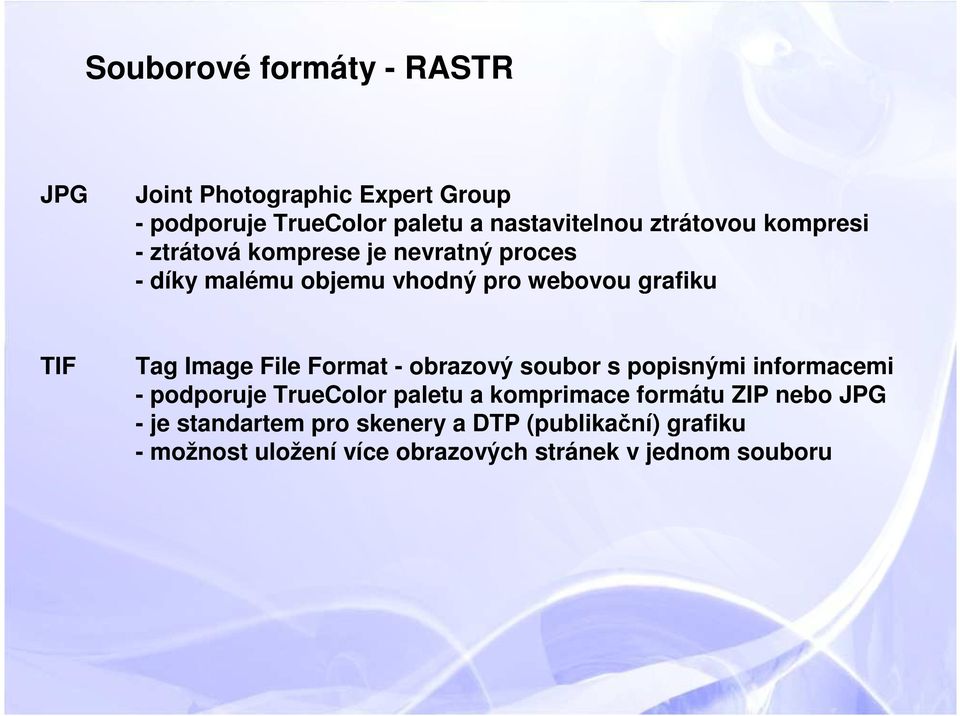

8 Souborové formáty - RASTR JPG Joint Photographic Expert Group - podporuje TrueColor paletu a nastavitelnou ztrátovou kompresi - ztrátová komprese je nevratný proces - díky malému objemu vhodný pro webovou grafiku TIF Tag Image File Format - obrazový soubor s popisnými informacemi - podporuje TrueColor paletu a komprimace formátu ZIP nebo JPG - je standartem pro skenery a DTP (publikační) grafiku - možnost uložení více obrazových stránek v jednom souboru

9 Souborové formáty - RASTR komprese JPG

10 Souborové formáty - VEKTOR DWG DraWinG - vektorový formát Autocadu DXF Drawing Xchange Format - vektorový formát Autocadu určený pro výměnu dat mezi CADy DGN vektorový formát MicroStation - editovatelnost v textové konzoli EDG - s pomocí EDG lze soubory editovat

11 konzole EDG pro editaci souborů DGN

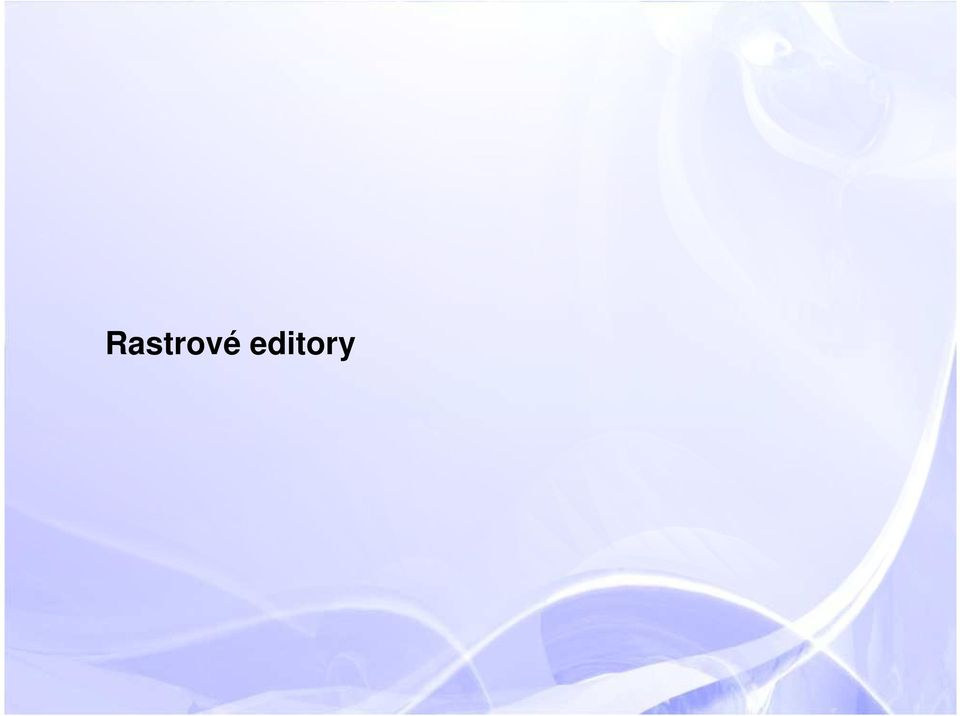

12 Rastrové editory

13 Adobe Photoshop *.psd

14 Adobe Photoshop *.psd kontextové menu navigátor kreslící nástroje úprava barev + vzorník historie barva nástroje vrstvy

15 ArtWeaver *.awd

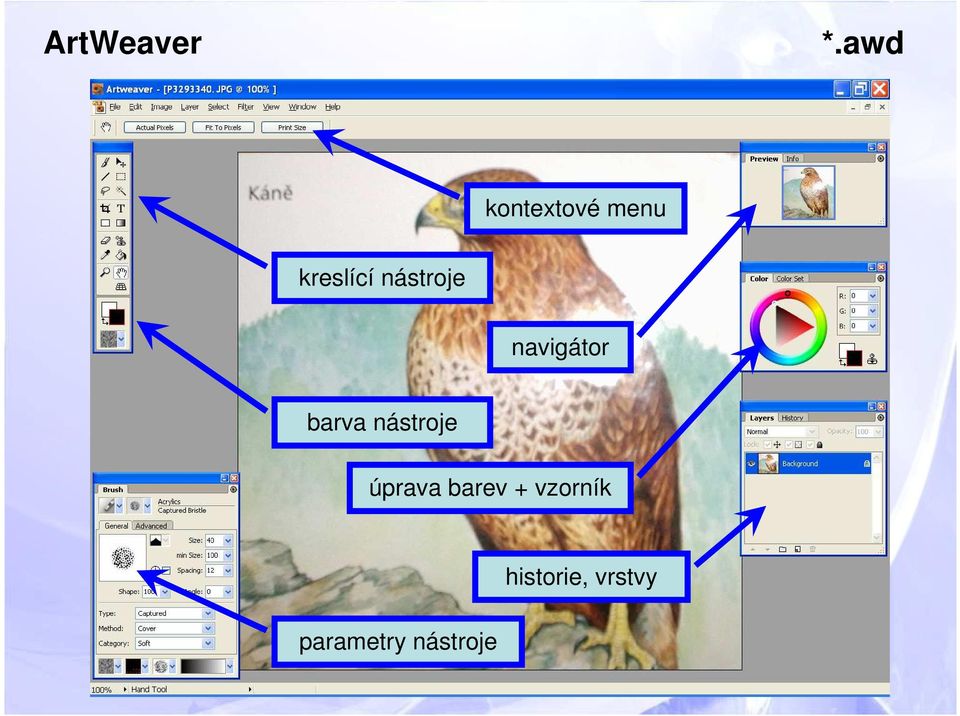

16 ArtWeaver *.awd kontextové menu kreslící nástroje navigátor barva nástroje úprava barev + vzorník parametry nástroje historie, vrstvy

17 The GIMP *.xcf

18 The GIMP *.xcf kreslící nástroje barevné kanály barva nástroje parametry nástroje

19 Photo Editor (Microsoft Office)

20 Photo Editor (Microsoft Office) menu pro změnu velikosti, ořez, úpravu barevnosti zoom pohledu výběr filtrů

21 Malování (součást operačního sys. Windows)

22 Malování (součást operačního sys. Windows) kreslící nástroje parametry nástroje barva nástroje úprava barev + vzorník

23 Vektorové editory

24 Adobe Illustrator *.ai

25 Adobe Illustrator *.ai kontextové menu kreslící nástroje úprava barev + vzorník vrstvy barva nástroje

26 CorelDRAW *. cdr

27 CorelDRAW *.cdr menu TEXTu kreslící nástroje efektové menu úprava barev + vzorník

28 Zoner Callisto *.zmf

29 Zoner Callisto *.zmf paleta pro TEXT vkládání textu, čárových kódů, tabulek možnosti nástrojů úprava barev + vzorník

30 Microsoft PowerPoint *.ppt, *.pps

31 Microsoft PowerPoint *.ppt, *.pps okno snímků paleta obrázek nové prezentace paleta kreslení

32 OpenOffice.org Draw *.odg

33 OpenOffice.org Draw *.odg parametry nástroje roletové menu nástrojů okno stránek nástrojová lišta okno témat a pozadí

34 CAD

35 Autodesk AutoCAD *.dwg

36 Autodesk AutoCAD *.dwg vektorová scéna renderovaná scéna souřadnice okno příkazů

37 Bentley MicroStation *.dgn

38 Bentley MicroStation *.dgn renderovaná scéna 3D primitiva pohledy vektorových scén parametry okna hlavní paleta

39 SolidWorks *.sw

40 SolidWorks *.sw možnosti zobrazení objektů paleta práce s prvky strom vzniku

41 Periferie

42 tiskárny řezací plotter plotter

43 3D tiskárny - vytvrzování tekutého plastu laserem - nanášení a napékání prášku finančně nákladné - automobilový a vojenský průmysl

44 3D scanner - snímá prostorové tvary poloha = výpočet náklonu kloubů

45 3D myš = Spaceball náklon, krut, tah funkční tlačítka opěrka ruky

46 Digitizér = tablet s PUKem konfigurační tlačítka plochy zaměřovací kříž s lupou funkční tlačítka příkazová tlačítka PUK

47 Počítače jsou od toho, aby ulehčovaly práci, která by bez nich nebyla. Murphyho počítačový zákon č. 1

48 Děkuji za pozornost
