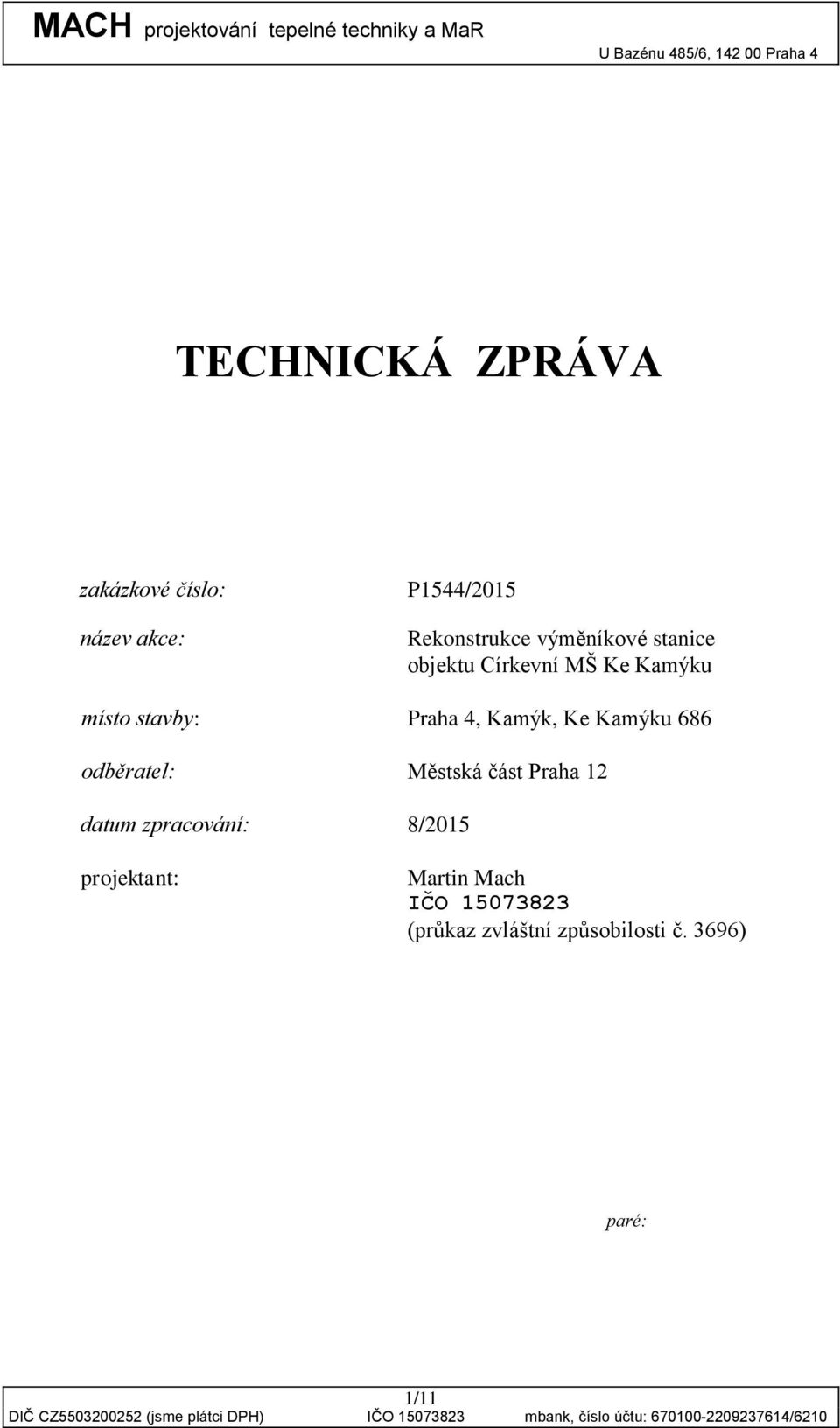

1 TECHNICKÁ ZPRÁVA zakázkové číslo: P1544/2015 název akce: Rekonstrukce výměníkové stanice objektu Církevní MŠ Ke Kamýku místo stavby: Praha 4, Kamýk, Ke Kamýku 686 odběratel: Městská část Praha 12 datum zpracování: 8/2015 projektant: Martin Mach IČO (průkaz zvláštní způsobilosti č. 3696) paré: 1/11

2 1. ÚVOD Obecně: Projekt řeší rekonstrukci technologie předávací stanice tepla pro objekt Církevní MŠ Ke Kamýku 686, Praha 4. Stávající dožitá technologie předávací stanice (stáří přes 30let) bude nahrazena novou. Podle projektu budou dodány a osazeny dva kompaktní moduly ÚT a TUV, které umožní provozovateli MŠ účinně upravovat podle svých potřeb úroveň vytápění objektu a stejně tak ekonomicky přijatelně řídit přípravu teplé užitkové vody pro potřeby objektu. Oba moduly budou poptány a posléze zakoupeny u některého z renomovaných výrobců na našem trhu. Tyto zakoupené certifikované moduly budou přes standardní trasy měření tepla napojeny na původní přívodní potrubí od dodavatele tepla. Provoz obou kompaktních modulů nebude ekologicky zatěžovat okolí a bude výrazně ekonomičtější. Podklady: - objednávka konzultace s objednatelem (investorem) - zadání objednatele - průzkum na místě samém, zaměření stávajícího stavu - hodnoty přihlášeného příkonu objektu u dodavatele tepla - hodnoty ročních spotřeb tepla objektu (2012 až 2014) Tepelná bilance: Celkový výkon obou modulů byl stanoven podle původních hodnot výkonu stávajícího odběrného místa, který byl korigován podle reálných spotřeb tepla objektu v minulých obdobích. Jedná se o topný systém dvoutrubkový, teplovodní s nucenou cirkulací topného média s tepelným spádem 90/70 C. Objekt se nachází v místě s oblastní venkovní teplotou 12 C, poloha budov chráněná. Výkon míchacího modulu vytápění Výkon modulu ohřev TUV celkový tepelný příkon objektu 100 kw 55 kw 155 kw 2/11

3 Předpoklad pro realizaci projektu: DEMONTÁŽE: Technologie stávající stanice bude kompletně rozebrána a demontována a to ve všech jejích částech. POZOR!! - část strojní, demontáž okruhu ÚT, okruh TUV, výměníku, rozdělovače a sběrače, veškerých potrubí, která jsou součástí rozvodů. Dále budou demontovány ocelové podpůrné konstrukce. Budou sejmuty a zlikvidovány veškeré na technologii použité izolace. - část elektro, veškeré původní elektrické rozvody souvisící se starou technologií (silové napájení čerpadel ERV a také veškeré rozvodné ocelové lávky pro MaR ap. Základní elektroinstalace v prostorách místnosti předávací stanice světelné a zásuvkové rozvody bude ponechána v původní podobě včetně původních rozvaděčů a jištění. Napájení měřičů tepla také zůstane úpravami nedotčené! Dále bude ponecháno bez zásahu stávající potrubí pitné vody s hlavním uzávěrem. Stoupá pod strop, je vedeno pod stropem až prostupuje zdí do objektu školky nahoře a dole. Na ve výkrese označeném místě bude z tohoto potrubí vysazena odbočka pro modul - ohřev TUV. Nebudou také demontována stoupací potrubí z materiálu HOSTALEN (vyznačeno na výktese č. 6). Část demontáže technologie která bude provedena tzv. nedestruktivním způsobem: 2 ks fakturačních měřičů tepla elektronika, průtokoměr a 2x dvě čidla (majetek Pražské teplárenské a.s. budou po dohodě s TS. znovu použity po montáži nové technologie) STAVEBNÍ A STROJNÍ ÚPRAVY PŘED A PO MONTÁŽI TECHNOLOGII: Po dokončení demontáží bude celý prostor předávací stanice vymalován, včetně stropu. Veškeré poklopy podlahových otvorů budou opatřeny dvousložkovým nátěry proti korozi včetně původních rámů. Podlaha (kromě podlahových otvorů) bude po důkladném vyčištění natřena v celé ploše účinným protiskluzovým nátěrem. 3/11

4 Vstupní plechová dvoukřídlá vrata budou mechanicky zbavena koroze a starého nátěru a po té budou po obou stranách opatřena dvousložkovým nátěrem proti korozi. Budou osazeny nové štítky, nový zámek a nová vložka s pěti klíči. 2. ZÁKLADNÍ TECHNICKÉ ÚDAJE Základní technické údaje navržené technologie: SEKUNDÁR ÚT (přívod od dodavatele tepla) jmenovitý tlak PN 6 jmenovité teploty 90 / 70 C dispoziční tlak 20 kpa (odhad) PRIMÁR 65 C (pro ohřev TUV a technologii) jmenovitý tlak PN 16 pracovní teplota 62 C až 65 C SV a TUV jmenovitý tlak PN 10 doporučená teplota TUV 50 C až 55 C 3. STÁVAJÍCÍ STAV A POPIS NAVRHOVANÉHO ŘEŠENÍ Stávající stav: Celý objekt MŠ je t.č. zásobován teplem z výměníkové stanice dodavatele tepla Pražské teplárenské a.s. Ekvitermně řízený okruh ÚT od dodavatele tepla jde po rozdělení do větví přímo do radiátorů. Stávající regulace tohoto okruhu je dožitá. Odběratel prakticky nemá možnost vytápění optimalizovat - úroveň vytápění ovlivňovat podle svých potřeb, ve vhodných částech dne resp. noci zařadit noční útlum apod. Teplá užitková voda je v současné době připravována naprosto nevhodným způsobem, tj. ohřevem z primáru přes předimenzovaný výměník, který není vybaven žádnou regulací. Dochází tak k výrazně neekonomickému ohřevu vody, její přehřívání až hodnotě blížící se hygienickému maximu 65 C. 4/11

5 Oba okruhy do objektu vstupují z neprůlezného kanálu podlahou do místnosti předávací stanice, kde kromě měření spotřebovaného tepla dochází k rozdělení na větve, uzavírání, odvzdušňování a vypouštění. Dále pak k ohřevu TUV. Celá tato původní technologie je morálně dožitá, některé části jsou v havarijním stavu a vyžaduje neodkladnou rekonstrukci. Navrhované řešení: OKRUH ÚT Ihned po prostupu potrubí podlahou bude na stávající potrubí napojeno potrubí nové. Bude na místě realizována trasa měření tepla ÚT, ve které bude osazen původní měřič tepla Qp15, který byl demontován. Detailně řeší výkres č. 6. Dále bude osazen domíchávací modul ÚT. Ten montážní firma, která zvítězí ve výběrovém řízení objedná podle zadání, které je součástí tohoto projektu, a následně zakoupí od některého z renomovaných výrobců na našem trhu. V rámci EU certifikovaný modul bude výrobcem dodán hotový předoživený, připravený k osazení a k propojení s trubními okruhy objektu. Toto řešení je rychlé a hlavně pro investora znatelně levnější než stavba technologie klasickým způsobem. OKRUH TUV Obdobným způsoben jako okruh ÚT je řešena i příprava teplé vody. Také ihned po prostupu potrubí podlahou bude na stávající potrubí napojeno potrubí nové. Bude na místě realizována trasa měření tepla TUV, ve které bude osazen původní měřič tepla Qp3,5 který byl demontován z původní technologie. Detailně řeší výkres č. 4. Za měřící trasou je potrubí napojeno na nový modul TUV. Těsně vedle modulu je osazen nerezový zásobník TUV. Výstupy z modulu a ze zásobníku jsou propojeny s objektovými rozvody potrubími Hostalen příslušných dimenzí. Patrno ve výkresech č. 3. a 5. Kompaktní výměníkové stanice stejně jako samostatné moduly jsou výrobci dodávány s neizolovaným potrubím, sestavené, vydrátované, předoživené. Zvlášť je dodáván pouze nerezový izolovaný zásobník TUV včetně příslušných souvisejících armatur. Elektricky nutno na příslušné místo automatiky podle dokumentace dodané výrobcem modulů odborně zapojit silové napájení, dále pak propojit čidlo teploty zásobníku TUV s automatikou (je-li použito). Také venkovní teploměr pro ekvitermí regulaci okruhu ÚT se osazuje výhradně na vnější severní (nikdy) neosluněnou část objektu v nedosažitelné výšce od terénu, nejlépe ve výšce cca 2,5 metru. 5/11

6 Nutno také zajistit takové umístění, aby venkovní teploměr nemohl být ovlivňován negativními vlivy např. otevřených oken, výdechy ze vzduchotechnik apod. Všechna elektrická propojení nutno provádět vždy podle pokynů výrobce kompaktu a to předepsaným způsobem a předepsanými vodiči a oprávněnými pracovníky. Na modulu TUV bude osazen rozvaděč MaR s automatikou Siemens regulátorem řady RVD. Ten bude řídit i činnost druhého modulu (modul ÚT). Výkonný prvek regulace, čerpadlo a čidlo teploty budou propojeny navrženými kabely řeší výkres č. 7. Na dobu rekonstrukčních prací budou po dohodě dodavatelem tepla na místo měřičů tepla zapůjčeny mezikusy. Teplo odebrané od dodavatele tepla bude měřeno samostatnými fakturačními měřiči tepla, které budou osazeny na v projektu určených místech po ukončení všech prací teploměrnou službou dodavatele tepla firmy Pražská teplárenská a.s. Zápůjčka mezikusů, demontáž stávajících a zpětná montáž měřičů tepla při realizaci akce nutno dopředu konzultovat, dohodnout a oznámit teploměrné službě dodavatele tepla (Pražská teplárenská a.s.) na telefonu Zároveň je nezbytné jejich specialisty seznámit s projektem, ten s nimi odsouhlasit a také dohodnout harmonogram prací apod. Součástí modulu ÚT je i regulátor tlakové diference. Bude osazen na zpětném primárním potrubí. Tento regulátor bude pro modul automaticky udržovat pracovní diferenci vstupního média na konstantní hodnotě. U modulu TUV bude s regulátorem tlakové diference počítáno, avšak nebude osazen bude už při výrobě nahrazen muzikusem. Oba moduly ÚT i TUV budou mít vlastní regulaci, kterou obstará jeden společný regulátor. Okruh ÚT samostatnou ekvitermní podle venkovní teploty a okruh TUV na jmenovitou výstupní teplotu z výměníku potažmo teplotu v zásobníku. Vstupní teplonosné médium bude seškrcováno regulačními ventily se vhodně volenou regulační charakteristikou. Pohyb médií je u obou modulů zajišťován čerpadly. U modulu ÚT bude použité čerpadlo řízené elektronicky tak, aby bylo možné nastavit a automaticky udržovat vhodný dynamický tlak. Dynamický tlak na takové hodnotě, aby byl vyhovoval v obou větvích použitým termostatickým ventilům u těles. Vzájemné vyvážení obou větví ÚT umožní ruční regulační ventily osazené na zpátečkách těchto větví. U čerpadel modulu TUV bude možnost dopravované množství nastavit ve třech stupních přepínáním výkonu. Z celé technologie původní výměníkové stanice bude použita pouze definovaná část stávajícího potrubí primáru na vstupu. Výstupy z modulů budou napojeny na stávající potrubní rozvody jednotlivých okruhů v tzv. připojovacích místech. 6/11

7 Zabezpečovací zařízení: Modul TUV je tlakově jištěn podle doporučení norem. Je vybaven pojistnými ventily spolu s další předepsanou výbavou na předepsaných místech. Velikost pojistných ventilů tohoto okruhu byla při návrhu stanovena výpočtem podle metodiky výrobců a doporučení ČSN. Tlakově závislý okruh (modul) ÚT jimi vybaven není, celá tato soustava je totiž jištěna u dodavatele tepla. Jelikož oba moduly pracují s primárními topnými médii teplotních hodnot max. do 90 C, nemůže ani na výstupu z těchto modulů docházet k jejich překračování těchto hodnot ani v případech nestandardních provozních stavů. Proto automatika neobsahuje hlídání těchto nestandardních stavů. Hlídané jsou pouze havarijní stavy: - přetopení prostoru (nad 40 C) odstavuje vše - zaplavení prostoru stanice odstavuje vše Tyto stavy budou pouze indikovány. Uvedená hodnota přetopení prostoru musí být na příslušném termostatu podle uvedených hodnot nastavena!!! Elektroinstalace a řídící systém stanice (MaR): Rozsah požadované nové elektroinstalace: Rozvaděč MaR (společný pro oba moduly) bude osazen na modulu TUV - napájecí přívod 1x 230V, 50 Hz, odjištěno jističem 16A, (kabel ze stávajícího rozvaděče objektu do místa osazení modulu TUV) s dostatečnou rezervou - kabel pro venkovní teploměr regulátoru, z místa automatiky na vnější fasádu severní stěny objektu do výšky cca 2,5 metru (neosluněné, teplotně neovlivnitelné místo) Z rozvaděče MaR budou vedeny po zdi k modulu ÚT tyto kabely: - kabel napájení čerpadla ÚT - kabel napájení výkonného servopohonu ÚT - kabel čidla výstupní teploty ÚT 7/11

8 Rozvaděč MaR bude výrobcem dodán už elektricky zapojený, prodrátováný, předoživený, včetně automatiky a regulace. Podrobný popis regulace a elektrické instalace kompaktní stanice není obsahem tohoto projektu. K technologickému celku dvou propojených modulů bude výrobcem dodávána dokumentace, projekt, revizní zpráva, protokol o tlakové zkoušce, prohlášení o shodě a další předepsané dokumenty. Rozvodná potrubí: Veškerá potrubí budou svařena z ocelových bezešvých trubek příslušných dimenzí podle doporučené ČSN , mat Potrubí budou spojována tavným svářením. Trasy, dimenze potrubí jsou zřejmé z výkresové dokumentace. Potrubí pitné vody, TUV a cirkulace propojující modul TUV se stávajícími potrubími objektu budou z materiálu HOSTALEN příslušných dimenzí. Všechna potrubí budou napojena na stávající objektová potrubí ve výměníkové stanici. Izolace a nátěry: Nově osazená ocelová potrubí budou opatřena základním nátěrem s teplotní odolností min. 100 C a budou opatřena vhodnou pěnovou tepelnou izolací tloušťky 25mm. Všechna nově osazená rozvodná potrubí, TUV a cirkulace TUV budou opatřena vhodnou pěnovou izolací a tvarovkami tl. 25mm. Nově osazované rozvodné potrubí pitné vody bude opatřeno vhodnou pěnovou izolací a tvarovkami tl. 25mm. Výměník osazený v modulu TUV a stejně tak i nerezový zásobník jsou v rámci dodávky modulů již izolovány od výrobce. POZOR!! Při provádění izolací nejen na kompaktních modulech musí být brán na zřetel na obslužnost jednotlivých armatur, pohyblivost ovládacích pák a kol a zejména rozebiratelnost šroubovaných a přírubových spojů v okolí izolace atd. 8/11

9 Popisy a označení: Nově osazená technologie bude kompletně popsána předepsaným způsobem, jednotlivé okruhy, směry toku médií, důležité armatury apod. Likvidace odpadů: Při provozu výměníkové stanice nebudou vznikat odpady, které je nutné likvidovat řízeným způsobem. Teplovodní topný systém objektu je uzavřený. Po dokončení montáže bude naplněn upravenou odplyněnou vodou z primárního rozvodu. Odpady, které vzniknou během vlastní stavby, budou likvidovány montážní firmou dle příslušné legislativy u specializovaných firem. Jedná se o kovový odpad, stavební suť, obaly od barev, zbytky obalů a izolací.. Vliv na životní prostředí: V rámci realizace, ani po dokončení nebude mít stavba na okolní životní prostředí žádný negativní vliv. Stavbou nebude narušen vzhled objektu ani jeho okolí. Protihluková opatření: Zařízení neobsahuje žádný stálý zdroj hluku. Na zařízení ani v prostoru instalace nebude proto provedeno žádné doplňkové protihlukové opatření. Obsluha zařízení: Do prostoru předávací stanice mohou vstupovat pouze pověřené osoby. Provozovatel je povinen zajistit zamezení přístupu nepovolaných osob uzamykáním vstupních dveří do prostoru stanice a označit vstupní dveře výstražnou cedulkou zákaz vstupu nepovolaných osob. Dodavatel technologického celku (odborná realizační montážní firma) provede proškolení obsluhy podle technické dokumentace výrobce použitých zařízení a je povinen investorovi předat veškerou předepsanou technickou dokumentaci k použité technologii včetně oprávnění k výrobě těchto technologií.. Na základě této technické dokumentace a dokladů k modulům a technologii provozovatel vypracuje provozní řád stanice (místní provozní předpis), jehož součásti bude i plán údržby a preventivních oprav instalovaných zařízení podle technických podmínek výrobků, které jsou součástí každé dodávky. 9/11

10 Vlastní obsluha zařízení bude prováděna v souladu s technickou dokumentací výrobce a návody k obsluze. Podle podkladů výrobce a dodavatele technologie bude pro provozování zpracován místní provozní předpis. Servisní zásahy do zařízení (změny programovatelných parametrů provozu - teploty sekundárního topného média, časový režim vytápění...) budou prováděny v rozsahu možností uživatelského přístupu. Běžné provozní úkony budou prováděny provozovatelem v rozsahu předepsaném technickou dokumentací.. 4. ZÁVĚR Projektová dokumentace byla zpracována podle doporučených norem, předpisů a vyhlášek a v souladu s doporučeními výrobců použitých prvků pro stupeň znalostí o objektu a skutečností známých z doby přípravy stavby. Projektant si proto vyhrazuje právo dokumentaci upravit a pozměnit podle potřeb a požadavků, pokud vyplynou z dalších fází přípravných prací či vlastní realizace stavby. Při realizaci projektu doporučujeme postupovat podle této projektové dokumentace. Při montážních pracích je nutné dodržovat příslušné bezpečnostní, protipožární a hygienické předpisy. Montážní práce na elektrických zařízeních smějí provádět jen pracovníci s příslušnými oprávněními. Po skončení montážních topenářských prací budou provedeny tlakové zkoušky těsnosti nově osazených trubních částí. Tlaková zkouška obou zakoupených modulů již provedena byla ve výrobním závodě před dodáním. Doklad o jejím provedení je součástí dokumentace výrobce. Provozní a topná zkouška (komlexní) podle ČSN bude provedena ve vhodných klimatických podmínkách po uvedení předávací stanice do provozu. Během provozní zkoušky budou realizační firmou nastaveny veškeré regulační a zabezpečovací prvky tak, aby byl zajištěn bezporuchový a bezpečný provoz. Ověření technických parametrů zařízení (krytí potřeby tepla) bude provedeno ve smyslu ČSN , čl. 141 (vlastní topná zkouška) v topném období. Tato technická zpráva je nedílnou součástí projektové dokumentace. Veškeré změny v celkovém provedení technologie je nezbytné předem odsouhlasit s projektantem. 10/11

11 Výkresová dokumentace: ÚT - 1 ÚT - 2 ÚT - 3 ÚT - 4 ÚT - 5 ÚT - 6 ÚT - 7 ÚT - 8 ÚT - 9 Schéma - modul 1, ÚT Schéma - modul 2, TUV Půdorys VS Pohled P měření tepla TUV Řez B modul 2, TUV Řez A modul 1, měření tepla ÚT Půdorys rozvody elektro a MaR Zadání, Modul 1, ÚT Zadání, Modul 2 TUV Přílohy: příloha č. 1 Zadání pro objednání KPS u výrobce příloha č. 2 Výkaz výměr V Praze dne Zpracoval: Martin Mach 11/11

12 ZADÁNÍ PRO OBJEDNÁNÍ KPS U VÝROBCE zakázkové číslo: P1544/2015 název akce: Rekonstrukce výměníkové stanice objektu Církevní MŠ Ke Kamýku místo stavby: Praha 4, Kamýk, Ke Kamýku 686 odběratel: Městská část Praha 12 datum zpracování: 8/2015 projektant: Martin Mach IČO (průkaz zvláštní způsobilosti č. 3696) paré: 1/3

13 Církevní MŠ Ke Kamýku, rekonstrukce VS. Jedná se o dva samostatné moduly 1.) Kompaktní směšovací sekundární modul ÚT (domíchává ponižuje parametry ÚT dodávaného Pražskou teplárenskou) Jmenovité parametry ÚT dodavatele tepla ekviterm 90/70 C PN 6 Výkon ÚT celkem 0,100 MW Požadavky, zadání: 1. bez měření tepla na vstupu 2. na vstupu regulátor tlakové diference 3. na okruhu ÚT řízená pumpa Wilo 4. základní regulace Siemens RVD (bude řídit i TUV modul č. 2) 5. regulační ventil + servo Siemens řady SKD 6. na samostatném rámu, volně stojící 2.) Kompaktní modul přípravy TUV Info: (stávající původní příprava TUV bez regulace, trvalý průtok primáru 60 C přes výměník 2,2 m2) Navrhovaná příprava TUV výměník s klasickou regulací (RVD) a řízeným nabíjením zásobníku. Jmenovité parametry primáru (dodavatele tepla) pro ohřev TUV 65 C, PN 16 Standardně má primár celoročně 60 C. Výkon TUV celkem (oficiálně) 0,055 MW ale reálně už cca 3 roky neodebírají na přípravu TUV více než. 0,47 GJ/den tj. cca 14,5 GJ/měsíc tj. cca 175 GJ/rok 2/3

14 Požadavky, zadání: 1. bez měření tepla na primáru 2. s regulátorem tlakové diference počítáno, ale neosazen, nahrazen muzikusem! 3. nerezový deskový výměník např. Swep, Alfa Laval s izolací 4. nerezový zásobník TUV s izolací 5. potrubí SV, TUV, cirkulace nerez 6. armatury na SV, TUV, cirkulace nerez 7. na okruhu TUV čerpadla Wilo bronz 8. regulační ventil + servo Siemens řady SKD 9. na samostatném rámu, volně stojící 10. TUV regulováno regulátorem Siemens RVD, společným s modulem ÚT č.1 regulace bude osazena na rámu modulu TUV Poznámky a požadavky společné pro oba moduly: - napájení 230 V, 1f - objekt školky je přízemní, rozlehlý - stávající technologie projektována postaru větší dimenze potrubí, původní potrubí např. stávající větve (potrubí) ÚT jsou DN 80 a DN 65 potrubí SV a TUV v objektu už většinou v plastu - Hostalen, - blokády pouze informativní. zaplavení a přetopení prostoru - modul GSM hlásič poruch - ovládání čerpadel na panelu MaR (On, Off, Auto) - Vstupní a výstupní potrubí obou modulů provést dle přiložených nákresů. V Praze dne Zpracoval: Martin Mach 3/3

15 VÝKAZ VÝMĚR zakázkové číslo: P1544/2015 název akce: Rekonstrukce výměníkové stanice objektu Církevní MŠ Ke Kamýku místo stavby: Praha 4, Kamýk, Ke Kamýku 686 odběratel: Městská část Praha 12 datum zpracování: 8/2015 projektant: Martin Mach IČO (průkaz zvláštní způsobilosti č. 3696) paré: 1/4

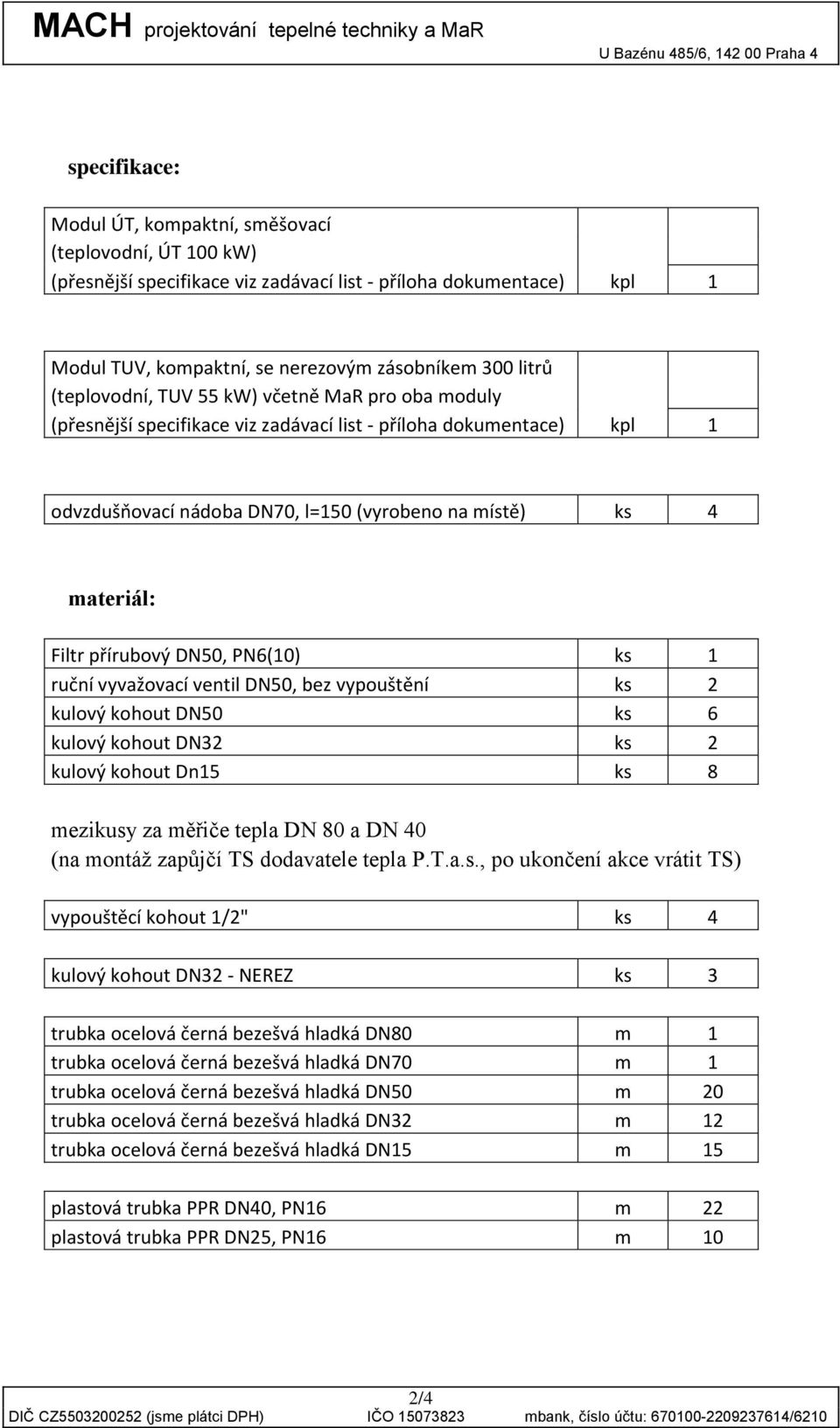

16 specifikace: Modul ÚT, kompaktní, směšovací (teplovodní, ÚT 100 kw) (přesnější specifikace viz zadávací list - příloha dokumentace) kpl 1 Modul TUV, kompaktní, se nerezovým zásobníkem 300 litrů (teplovodní, TUV 55 kw) včetně MaR pro oba moduly (přesnější specifikace viz zadávací list - příloha dokumentace) kpl 1 odvzdušňovací nádoba DN70, l=150 (vyrobeno na místě) ks 4 materiál: Filtr přírubový DN50, PN6(10) ks 1 ruční vyvažovací ventil DN50, bez vypouštění ks 2 kulový kohout DN50 ks 6 kulový kohout DN32 ks 2 kulový kohout Dn15 ks 8 mezikusy za měřiče tepla DN 80 a DN 40 (na montáž zapůjčí TS dodavatele tepla P.T.a.s., po ukončení akce vrátit TS) vypouštěcí kohout 1/2" ks 4 kulový kohout DN32 - NEREZ ks 3 trubka ocelová černá bezešvá hladká DN80 m 1 trubka ocelová černá bezešvá hladká DN70 m 1 trubka ocelová černá bezešvá hladká DN50 m 20 trubka ocelová černá bezešvá hladká DN32 m 12 trubka ocelová černá bezešvá hladká DN15 m 15 plastová trubka PPR DN40, PN16 m 22 plastová trubka PPR DN25, PN16 m 10 2/4

17 dno klenuté DN65 ks 8 šroubení 5/4" ks 3 pěnová teplená izolace DN80 tl. 25mm m 1 pěnová teplená izolace DN50 tl. 25mm m 20 pěnová teplená izolace DN40 tl. 25mm m 22 pěnová teplená izolace DN32 tl. 25mm m 12 pěnová teplená izolace DN25 tl. 25mm m 10 protiskluzová barva na beton kg 5 základní barva na potrubí kg 3 antikorozní barva na ocel kg 2 kvalitní malířská barva, bílá kg 30 svařovací plyny kpl 2 režijní materiál topenářský kpl 1 režijní materiál instalaterský kpl 1 režijní materiál elektrikářský kpl 1 CYKY 3J x 2,5 m 20 JYSTY 2x2x0,8 m 30 H05VV-F5G 1,0 m 20 krabice acidur ks 2 jistič jednofázový 16A, char. C ks 1 práce a činnosti: demontáž elektro tun 0,1 demontáž strojní tun 0,5 demontáž směsný materiál, izolace apod. m 3 0,4 ekologická likvidace odpadů kpl 1 montáž technologie strojní kpl 2 osazení izolací potrubí kpl 1 montáž elektro kpl 1 revize elektro napájení kpl 1 tlakové a provozní zkoušky zařízení kpl 1 seřízení technologie, uvedení do provozu kpl 1 doprava kpl 1 3/4

18 V Praze dne Zpracoval: Martin Mach 4/4
