1 Manuál k aplikaci WANAS OBSAH 1 DŮLEŽITÉ INFORMACE PRO PRÁCI V NOVÉ VERZI APLIKACE WANAS PROSTOROVÁ DATA POPIS HLAVNÍCH FUNKCÍ PRÁCE S DEFINIČNÍM BODEM SEGMENTU PRÁCE S LINIEMI NEVYZNAČENÉ A NEJEDNOZNAČNÉ BODY NASTAVENÍ - SETTINGS Přichytávání - Snapping Nastavení výběru Select Features HLEDÁNÍ A MĚŘENÍ Hledání Měření TABELÁRNÍ DATA PŘIHLAŠOVACÍ FORMULÁŘ KONTROLA NÁVAZNOSTI DATOVÉ POLE Kopírování segmentu ZÁPIS BIOTOPŮ A TAXONŮ HODNOCENÍ TYPICKÝCH DRUHŮ STAV DO VRSTVY TAX/BIO ZÁVĚREČNÁ ZPRÁVA... 12

2 1 Důležité informace pro práci v nové verzi aplikace Wanas Aplikace Wanas je rozdělena na dvě části, prostorovou a tabelární. Práce probíhají separátně a pomocí tlačítka kontroly je možné si ověřit, zda-li se shodují data v tabelární a prostorové části. Odkaz na editační stránku tabelárních dat: Odkaz na editační stránku prostorových dat: Přihlašovací údaje jsou totožné pro obě části aplikace, tabelární i prostorové. Prostorová data je možné též editovat v prostředí programu ArcView (práce tedy probíhají offline). Editaci dat v tomto prostředí doporučujeme především pro ty okrsky, kde mapovatel musel změnit většinu hranic a editace online by tedy byla výrazně delší. V okrscích, kde došlo k méně změnám, je vhodná práce v online režimu. Pokud si tedy zvolíte cestu přes ArcView, požádejte Agenturu (tereza.kralova@nature.cz) o poskytnutí dat. Pracujte v prohlížeči Mozilla Firefox, lze stáhnout zdarma na nebo Doporučená minimální rychlost připojení je 128 kbit/sec pro prostorovou část aplikace, (optimálnější rychlost připojení je více jak 1Mb/sec.) Otestovat rychlost připojení lze na stránkách Tabelární část aplikace pracuje tak, že data jsou stahována do formuláře na vašem PC, poté editujete data pouze ve vašem stroji a následně jsou po uložení odeslány jako jedna dávka na server. Tímto postupem se aplikace snaží minimalizovat požadavky na síťový přenos dat mezi PC a serverem. Klávesové zkratky v tabelární části aplikace: Změna nastavení přepínání jazyků konflikt s klávesovými zkratkami. START Ovládací panely Místní a jazykové nastavení Jazyky (Menu) Podrobnosti Nastavení kláves (možno změnit na kombinaci Ctrl + Shift, nebo vypnout). 2

3 2 Prostorová data Obr. 1 - Schéma rozložení prvků prostorové editace dat Tato sekce doznala od minulé verze značných úprav. Hlavní změny jsou tyto pokladové vrstvy se znovu nenačítají při každém posunutí výřezu a upravené zákresy se ukládají automaticky ihned po provedení zákresu. Aplikace pracuje v prohlížeči Mozilla Firefox i Internet Explorer. 2.1 Popis hlavních funkcí Základní přehled je uveden na obrázku 1. Na úvodní stránce po přihlášení si vyberete okrsek, který chcete editovat. Pomocí tlačítek v horní části obrazovky můžete výřez zmenšit, zvětšit, měnit měřítko, atd. Důležitá je funkce výběr vrstev. Zde je možné si zvolit vrstvy do podkladu. Zlepšením oproti minulé verzi aplikace je stálé načtení těchto vrstev, respektive vrstvy se znovu nenačítají při jakémkoliv posunu výřezem. Vrstvy se také zobrazí ihned po označení. Jsou zde tři základní úrovně: 1, Okrsek zde jsou vrstvy, které vytváří samotný okrsek, tedy linie, body, popisky, segmenty, atd. Je zde možnost zobrazit také nevyznačené body (růžový puntík) a nejednoznačné (zelený puntík). 2, ZM základní mapa, možné zobrazit v měřítku 1:50000 a 1: , Ortofoto letecké snímky. Pokud označíte fajfkou danou úroveň, zobrazí se všechny označené vrstvy v dané úrovni. Znaménkem + rozbalíte nabídku jednotlivé vrstvy, znaménkem ji schováte. 3

4 2.2 Práce s definičním bodem segmentu Funguje pomocí tlačítka editor. To je možné dle potřeby přemisťovat různě po obrazovce. Nabídku otevřete pomocí kliknutí na šipku dolů v pravé části. Zavřít ji můžete opět touto šipkou, tentokrát je to již šipka nahoru. Všechny operace s body se automaticky ihned ukládají. Obr. 2 Editace bodů Funkce tlačítek Výběr (označení) bodů Zrušení výběru (označení) bodů Vytváření nových bodů. Vždy je nutné do zobrazené tabulky napsat číslo nově vzniklého segmentu Posunutí označeného bodu. Kopírování označeného bodu Mazání označeného bodu Posunutí vyznačených bodů po označení ( ) daného bodu zvolte tlačítko posunutí. Poté klikněte na označený bod a myší táhněte do místa, kam chcete bod přesunout (zobrazuje se vám spojovací černá čára). Kliknutím do mapy bod přemístíte. Kopírování bodu stejný princip jako při posunutí bodu. Je třeba si zvolený bod označit ( ), poté zvolit tlačítko kopírování a kliknout kurzorem myší do označeného bodu. Myší táhněte do místa, kde má být umístěn kopírovaný bod a klikněte do mapy. Bod se automaticky uloží. 4

5 2.3 Práce s liniemi Všechny operace s liniemi se automaticky ihned ukládají. Obr. 3 Editace linií Funkce tlačítek Výběr (označení) linie Zrušení výběru (označení) linie Vyznačení lomových bodů v označené linii Vytvoření nové linie. Linie se uloží po dvojkliku na posledním bodě linie Posunutí označené linie Kopírování označené linie Rozdělení (řezem) označené linie v lomovém bodu Sloučení označených linií v jednu. Pozor. Spojí se i linie, které nemají společné body! Mazání označených linií Přidávání lomových bodů do označené linie Mazání lomových bodů v označené linii Posun lomových bodů v označené linii 5

6 Posunutí a kopírování vyznačených linií funguje na stejném principu jako u bodů. Rozdělení označené linie - je třeba kurzorem myši najet přesně na místo v linii, kde ji chcete přerušit. Pokud budete mimo, linie se rozdělí v nejbližším lomovém bodu. Sloučení označených linií dojde ke sloučení všech linií, které jsou označeny. Tyto linie nemusí mít žádný společný bod a přesto budou spojené v jednu (ne prostorově, ale tabelárně). Proto si dávejte pozor, abyste měli přehled o všech označených liniích. Toto tlačítko neslouží ke spojení dvou linií zdánlivě spojených. Posun lomových bodů lze pouze v označené linii při zobrazení lomových bodů ( ). Upravuje se ihned celá linie, viz. příklad. Posunutí daného bodu probíhá na stejném principu jako posunutí bodu, tedy pomocí spojovací černé čáry. Obr. 4 Posun lomových bodů 2.4 Nevyznačené a nejednoznačné body Bude doděláno. 6

7 2.5 Nastavení - Settings Ve spodní části tlačítka Editor. Obr. 5 Nastavení - Settings Přichytávání - Snapping Pomocí této funkce můžete nastavit kurzor myši tak, aby se přichytával k daným bodům nebo liniím a tím tedy zajistí, že se například přichytí jedna linie k druhé, atd. V tabulce jsou ve sloupci Layer vypsané vrstvy, ke kterým se může kurzor přichytávat. V dalších třech sloupcích si můžete označit, k čemu se má kurzor přichytávat. Vertex znamená k liniím, Edge znamená k lomovým bodům a End znamená ke koncovým bodům. V Snapping Setting si je možné nastavit toleranci přichytávání v pixelech. Nenastavujte si ji ale moc vysokou nebo se Vám budou linie přichytávat kamkoli. Pokud si označíte Show snap cicrle, zobrazí se vám kolem kurzoru kruhová výseč, která značí rozsah přichytávání. Ta se nemění s měřítkem. Na příkladě je uvedeno přichytávání jedné linie k druhé. Je tedy třeba mít u vrstvy linie označený čtverec ve sloupci Vertex. Stačí tedy, aby se výseč kruhu dotkla žádané linie a tyto dvě se po dvojkliku myší spojí. 2

8 Obr. 6 Přichytávání Nastavení výběru Select Features Tolerance nastavení velikosti výseče kurzoru při označování prvků (linií a bodů), tedy do jaké vzdálenosti od kurzoru myši se vyberou okolní prvky. Limit selection to maximální počet prvků při jednom výběru. Pokud tedy nastavíte např. 3 a myší vyberete 4 prvky, označí se pouze 3. Selection mode způsob výběru: 1, Create new selection klasický výběr 2, Add to current selection k vybraným prvkům je možné přidat ještě jiné prvky, např. na opačné straně okrsku 3, Remove from current selection zrušit výběr jednoho či více prvků ze skupiny vybraných prvků 4, Toggle feature selection state obrácený výběr. Ve zvolené výseči funkcí výběru ( ) se vybrané (vysvícené) prvky odoznačí a označí se dosud nevyznačené prvky. Selection color barva vybraných prvků 2.6 Hledání a měření Tlačítka se nalézají pod oknem výřezu Hledání 3

9 Do příslušného okénka napište číslo segmentu, který chcete najít. Stačí napsat pouze číslo segmentu bez čísla okrsku (pokud by tedy byl okrsek 89 a segment 222, není třeba psát , ale stačí jen 222). Kurzor myši je třeba mít vždy v rámečku hledat segment. Nalezený bod se vám vysvítí. Pokud po zapsání čísla segmentu zvolíte první tlačítko, výřez mapy se vycentruje na hledaný segment, měřítko se nezmění. Pokud zvolíte druhé tlačítko, výřez mapy se vycentruje na daný prvek, ale měřítko se zmenší tak, aby byl ještě vidět celý segment. Pokud zvolíte třetí tlačítko nevycentruje. Pokud označíte čtvrté tlačítko, prvek se pouze vyznačí na mapě, ale výřez se Vám na něj, zrušíte výběr označeného bodu Měření Měřit je možné souřadnice bodů. Po kliknutí do mapy se vám zobrazí souřadnice příslušného bodu. Dále je možné měřit délku linie. Zobrazuje se jak délka poslední části linie mezi 2 lomovými body, tak i celá délka linie. Je také možné měřit plochu polygonu. Měří se obvod i obsah. 4

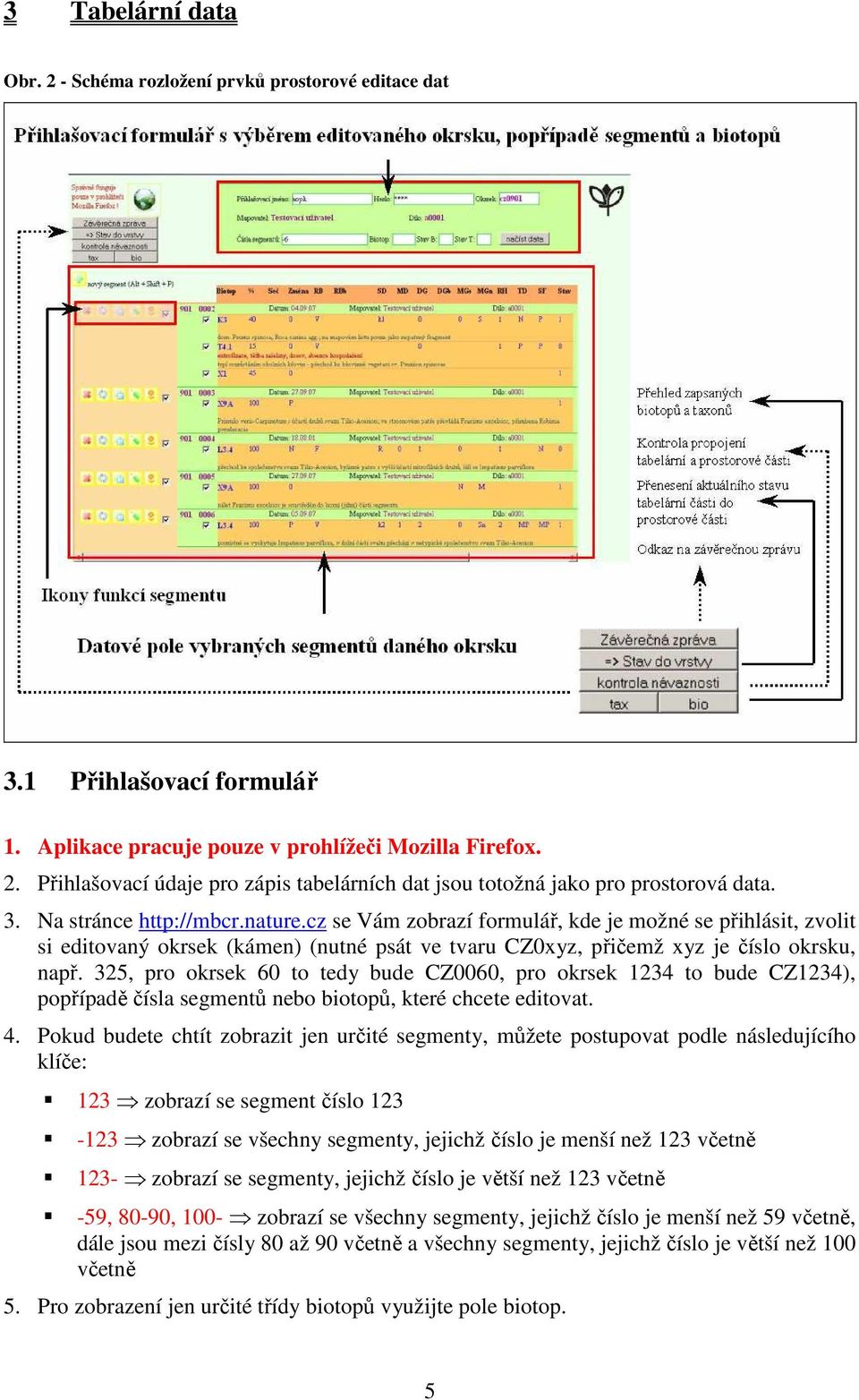

10 3 Tabelární data Obr. 2 - Schéma rozložení prvků prostorové editace dat 3.1 Přihlašovací formulář 1. Aplikace pracuje pouze v prohlížeči Mozilla Firefox. 2. Přihlašovací údaje pro zápis tabelárních dat jsou totožná jako pro prostorová data. 3. Na stránce se Vám zobrazí formulář, kde je možné se přihlásit, zvolit si editovaný okrsek (kámen) (nutné psát ve tvaru CZ0xyz, přičemž xyz je číslo okrsku, např. 325, pro okrsek 60 to tedy bude CZ0060, pro okrsek 1234 to bude CZ1234), popřípadě čísla segmentů nebo biotopů, které chcete editovat. 4. Pokud budete chtít zobrazit jen určité segmenty, můžete postupovat podle následujícího klíče: 123 zobrazí se segment číslo zobrazí se všechny segmenty, jejichž číslo je menší než 123 včetně 123- zobrazí se segmenty, jejichž číslo je větší než 123 včetně -59, 80-90, 100- zobrazí se všechny segmenty, jejichž číslo je menší než 59 včetně, dále jsou mezi čísly 80 až 90 včetně a všechny segmenty, jejichž číslo je větší než 100 včetně 5. Pro zobrazení jen určité třídy biotopů využijte pole biotop. 5

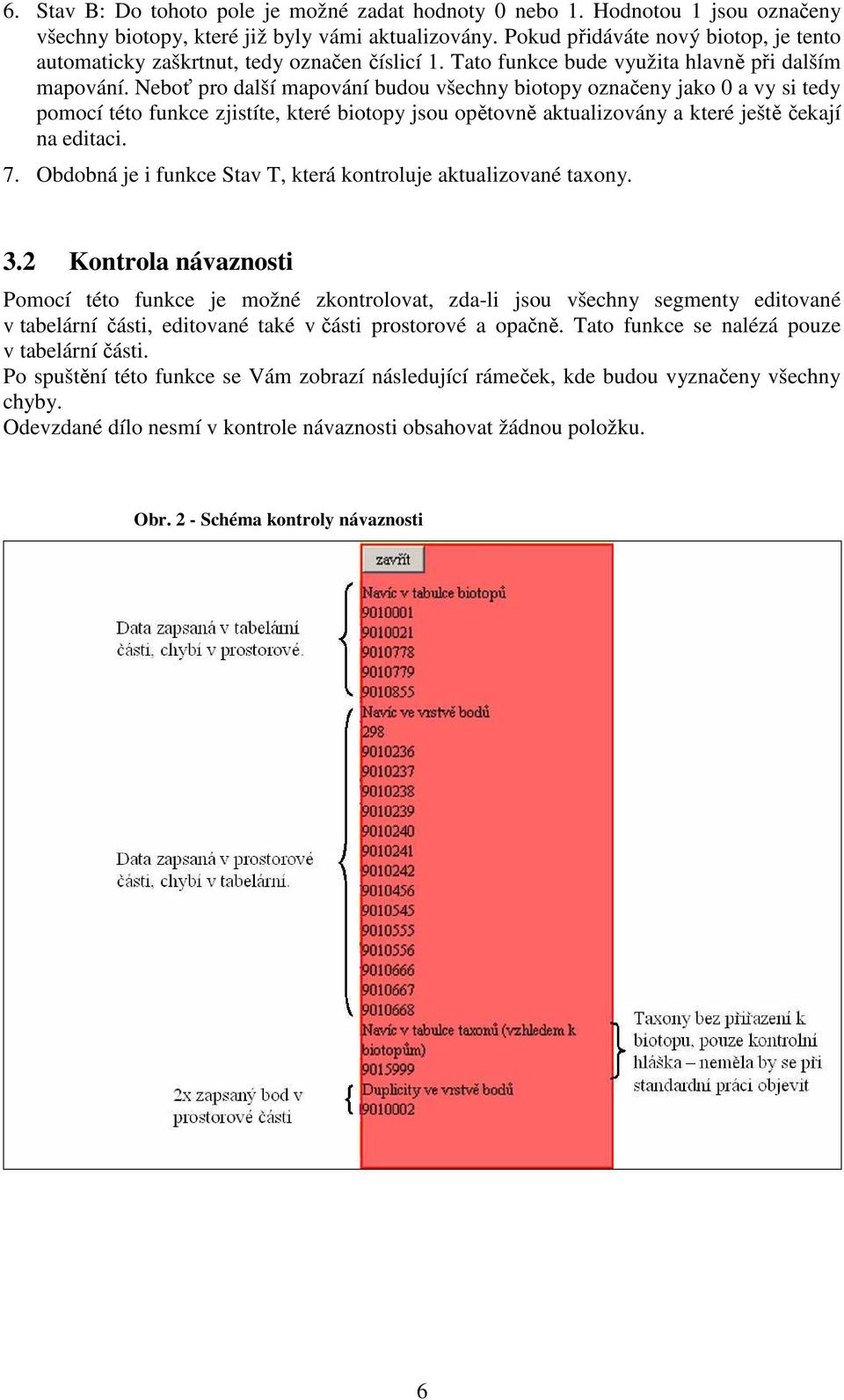

11 6. Stav B: Do tohoto pole je možné zadat hodnoty 0 nebo 1. Hodnotou 1 jsou označeny všechny biotopy, které již byly vámi aktualizovány. Pokud přidáváte nový biotop, je tento automaticky zaškrtnut, tedy označen číslicí 1. Tato funkce bude využita hlavně při dalším mapování. Neboť pro další mapování budou všechny biotopy označeny jako 0 a vy si tedy pomocí této funkce zjistíte, které biotopy jsou opětovně aktualizovány a které ještě čekají na editaci. 7. Obdobná je i funkce Stav T, která kontroluje aktualizované taxony. 3.2 Kontrola návaznosti Pomocí této funkce je možné zkontrolovat, zda-li jsou všechny segmenty editované v tabelární části, editované také v části prostorové a opačně. Tato funkce se nalézá pouze v tabelární části. Po spuštění této funkce se Vám zobrazí následující rámeček, kde budou vyznačeny všechny chyby. Odevzdané dílo nesmí v kontrole návaznosti obsahovat žádnou položku. Obr. 2 - Schéma kontroly návaznosti 6

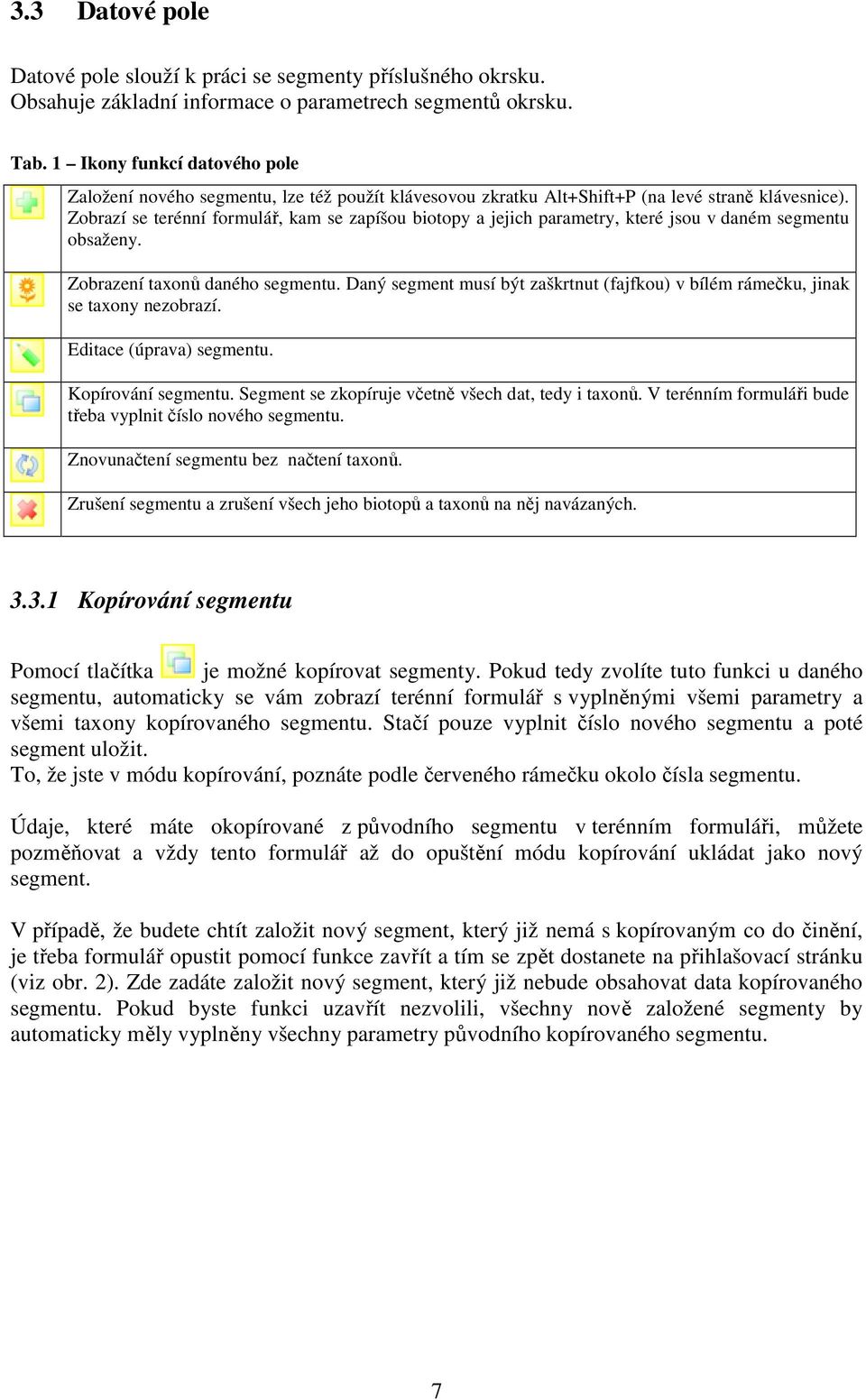

12 3.3 Datové pole Datové pole slouží k práci se segmenty příslušného okrsku. Obsahuje základní informace o parametrech segmentů okrsku. Tab. 1 Ikony funkcí datového pole Založení nového segmentu, lze též použít klávesovou zkratku Alt+Shift+P (na levé straně klávesnice). Zobrazí se terénní formulář, kam se zapíšou biotopy a jejich parametry, které jsou v daném segmentu obsaženy. Zobrazení taxonů daného segmentu. Daný segment musí být zaškrtnut (fajfkou) v bílém rámečku, jinak se taxony nezobrazí. Editace (úprava) segmentu. Kopírování segmentu. Segment se zkopíruje včetně všech dat, tedy i taxonů. V terénním formuláři bude třeba vyplnit číslo nového segmentu. Znovunačtení segmentu bez načtení taxonů. Zrušení segmentu a zrušení všech jeho biotopů a taxonů na něj navázaných Kopírování segmentu Pomocí tlačítka je možné kopírovat segmenty. Pokud tedy zvolíte tuto funkci u daného segmentu, automaticky se vám zobrazí terénní formulář s vyplněnými všemi parametry a všemi taxony kopírovaného segmentu. Stačí pouze vyplnit číslo nového segmentu a poté segment uložit. To, že jste v módu kopírování, poznáte podle červeného rámečku okolo čísla segmentu. Údaje, které máte okopírované z původního segmentu v terénním formuláři, můžete pozměňovat a vždy tento formulář až do opuštění módu kopírování ukládat jako nový segment. V případě, že budete chtít založit nový segment, který již nemá s kopírovaným co do činění, je třeba formulář opustit pomocí funkce zavřít a tím se zpět dostanete na přihlašovací stránku (viz obr. 2). Zde zadáte založit nový segment, který již nebude obsahovat data kopírovaného segmentu. Pokud byste funkci uzavřít nezvolili, všechny nově založené segmenty by automaticky měly vyplněny všechny parametry původního kopírovaného segmentu. 7

13 3.4 Zápis biotopů a taxonů Obr. 3 - Schéma rozložení prvků zápisu biotopů (editační formulář) Pokud zvolíte funkci přidat segment, zobrazí se vám tento editační formulář. Tab. 2 Základní ikony funkcí editačního formuláře Založení nového biotopu, lze též použít klávesovou zkratku Alt+Shift+B (na levé straně klávesnice). Zobrazí se terénní formulář, kam se zapíše biotop a jeho parametry. Založení taxonu,, lze též použít klávesovou zkratku Alt+Shift+T (na levé straně klávesnice). Taxon se zakládá k tomu biotopu, který je aktivní (= je označen fajfkou v levém poli od ikon funkcí biotopu) Tab. 3 Ikony funkcí dílčího biotopu Editace (úprava) biotopu. Přidání taxonu k danému biotopu. Spuštění hodnocení typických druhů. Mazání biotopu. Tab. 4 - Ikony funkcí dílčího taxonu Editace (úprava) taxonu. Mazání taxonu. 8

14 Tento formulář je rozdělen na tři části: 1. Hlavička zde je nutné zapsat číslo segmentu a datum.zápisu. V pravé části hlavičky se zobrazí jméno uživatele a mapové dílo. 2. Terénní formulář Pokud použijete k založení nového biotopu ikonu, zobrazí se vám kromě vrchního terénního formuláře také spodní editační formulář pro zápis nového biotopu. V obou formulářích je možné k novému biotopu přiřadit parametry. Liší se tím, že zatímco vrchní formulář je téměř celý ovládán myší, spodní formulář je ovládán klávesnicí. Mezi jednotlivými poli ve spodním formuláři se přemisťujete pomocí klávesy Tab. Záleží na vás, která forma vyplňování bude pro Vás přijatelnější. Do formuláře zapíšete biotop, který chcete editovat. Lze používat i malá písmena. Jakmile napíšete biotop a kliknete kamkoliv do pole, šedě se Vám podbarví ty parametry, které nelze u biotopu zapsat.u každého biotopu je automaticky při první editaci nastaveno zastoupení jako 100%. Pokud kliknete do pole poznámka u degradací, zobrazí se Vám formulář, kde si vyberete z nabízených možností degradací. Pokud budete chtít tyto poznámky vymazat, musíte zadané parametry odznačit. Jestliže zvolíte práci myší (tedy horní formulář), pro přidání biotopu k segmentu musíte kliknout na tlačítko (poté se daný biotop zobrazí v seznamu biotopů daného segmentu a až poté můžete začít přidávat taxony k danému biotopu). Jestliže pro zápis využíváte práci s klávesnicí a tedy spodní formulář, po uložení daného biotopu (též pomocí ENTER) musíte zvolit tlačítko mohli zapsat další biotop. nebo klávesovou zkratku (Alt+Shift+B), abyste Každý segment, respektive biotop musí být definován, což vychází z koncepce, že celý okrsek bude po aktualizaci plošně vymapovaný a nebudou v něm tudíž díry = prázdné polygony. Polygony, které nesou jako název biotopu hodnotu 1, se nemusí aktualizovat (může tam zůstat staré datum). Mapovatel má tedy s těmito polygony práci jen tehdy, pokud zakládá nové polygony s hodnotou 1. V případě, že odevzdané dílo bude obsahovat polygony bez definičních bodů, bude tento okrsek vrácen mapovateli k jejich doplnění. Taxony lze vybírat již od uvedení tří začátečních znaků z rodového a nebo druhového jména (př. Urtica dioica - urt nebo u d). Při výběru taxonu z interaktivního rolovacího seznamu lze použít klávesu Tabulátor, pokud zůstane na výběr jen jedno jméno z nabízených taxonů (nemusí se do seznamu a z něj ten jeden vybrat pomocí klávesy ENTER). Data se definitivně uloží až po zvolení šedého tlačítka ULOŽIT SEGMENT. Do té doby jsou pouze na vašem počítači a nejsou odeslány k nám na server (z důvodu dávkového odesílání, které urychlí vaši práci). Doporučení: Pokud máte mozaikovitý typ segmentu, zadejte nejdříve parametry ke všem biotopům, uložte segment a až následně zadávejte taxony k dílčím biotopům. V průběhu zápisu taxonů tak můžete celý segment ukládat na server. 9

15 Obr. 4 - Schéma rozložení prvků zápisu taxonů 3. Datové pole se nalézá ve spodní části formuláře a jsou zde vypsány všechny biotopy daného segmentu spolu s taxony. Pokud budete chtít k danému biotopu začít zapisovat taxony, označte si daný biotop (viz obrázek níže) a zvolte tlačítko. Automaticky se vám změní terénní formulář na formulář pro zápis taxonu a jeho vlastností. Tento formulář se také objeví po označení ikony biotop/taxon. Horní formulář obdobně jako u zápisu vlastností biotopu funguje pomocí ovládání myší, spodní klávesnicí. V případě, že formulář ovládáte myší, nový taxon přidáte pomocí tlačítka. U klávesnice musíte taxon uložit (též pomocí ENTER) a pak opět zvolit funkci přidání taxonu pomocí ikony nebo pomocí klávesové zkratky(alt+shift+t). Pro usnadnění práce při zápisu taxonů po patrech slouží přehled pater v horní části formuláře. V případě, že označíte políčko (fajfkou) před fialovým polem patra (E3, E2, ) (viz obrázek níže) bude zapisovaný taxon a všechny následné taxony až do změny náležet také do tohoto patra. Taxony se píší po patrech. Když se tedy taxon vyskytuje ve více patrech, musíte ho i víckrát zapsat, pro každé patro jednou. 10

16 3.5 Hodnocení typických druhů Obr. 5 - Schéma rozložení prvků formuláře pro hodnocení typických druhů Typické druhy daného biotopu lze hodnotit pomocí ikony s třemi modrými hvězdičkami. V případě, že již máte zapsány všechny taxony a zvolíte tuto funkci, objeví se formulář hodnocení typických druhů, který obsahuje tři sloupce. 1. Seznam vámi zapsaných taxonů 2. Seznam bazálních taxonů biotopu. Vyznačeny jsou ty, které se nachází i ve vašem seznamu. 3. Seznam specifických taxonů biotopu. Opět jsou vyznačeny ty, které se nachází i na vašem seznamu. V pravé části formuláře je uvedeno vyhodnocení s doporučeným hodnocením. Vámi zvolená varianta se označí ve formuláři s vlastnostmi daného biotopu. Poté, co veškerou práci uložíte pomocí funkce ULOŽIT SEGMENT vás aplikace upozorní na chyby v zápise. 3.6 Stav do vrstvy Tato funkce Vám v prostorové části aplikace ukáže, které segmenty jste již zaktualizovali a které ještě chybí. Funguje na základě stavu biotopu 0 a 1. Všechny segmenty, u nichž máte v tabelární části jako stav aktualizace uvedeno hodnotu 1, se po zvolení této funkce změní v prostorové části z červené na modrou. Respektive, změní se definiční bod daného polygonu (červená nebo modrá tečka). Pokud bude stav biotopu 0, tedy neaktualizovaný, zůstane bod červený. 11

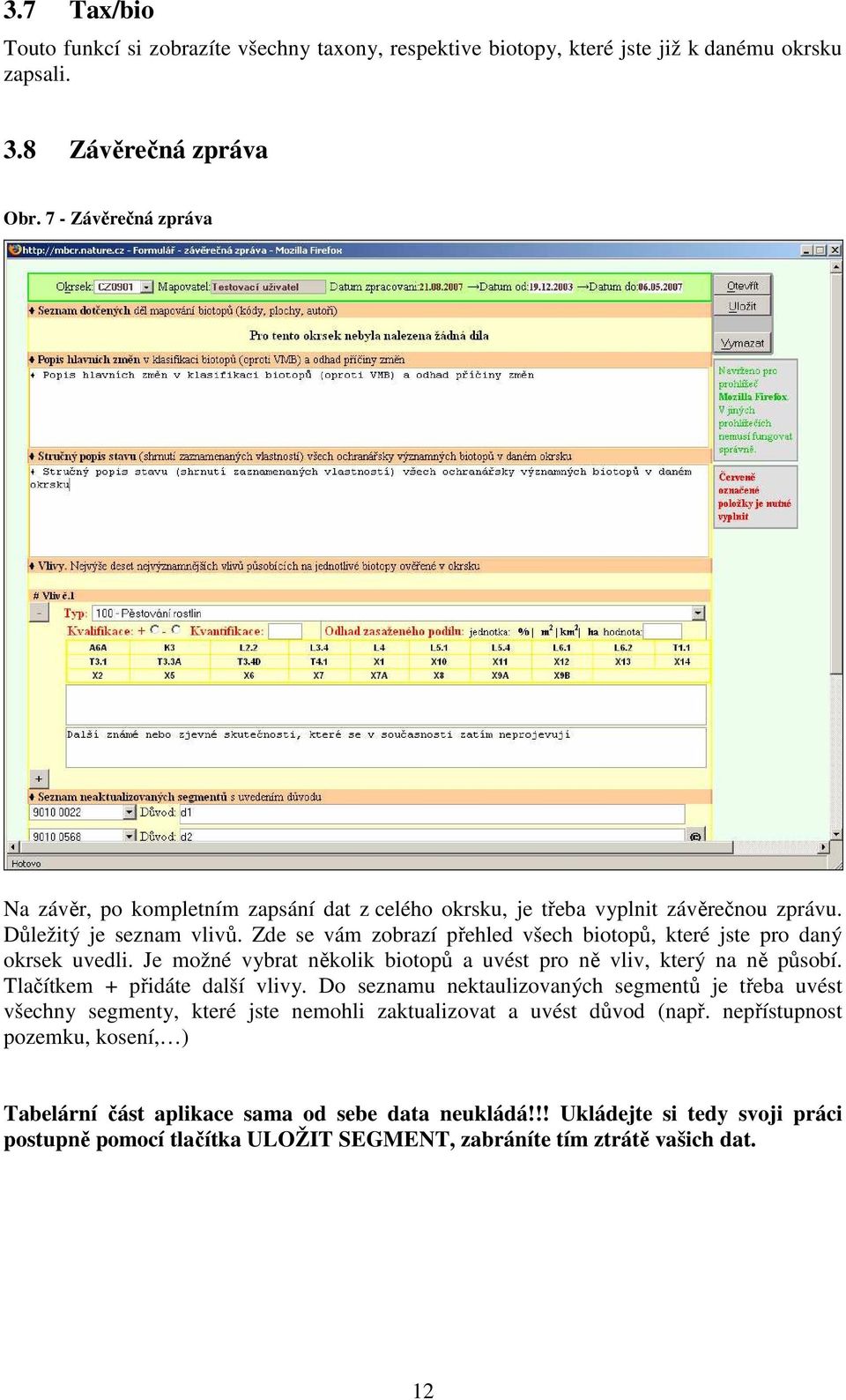

17 3.7 Tax/bio Touto funkcí si zobrazíte všechny taxony, respektive biotopy, které jste již k danému okrsku zapsali. 3.8 Závěrečná zpráva Obr. 7 - Závěrečná zpráva Na závěr, po kompletním zapsání dat z celého okrsku, je třeba vyplnit závěrečnou zprávu. Důležitý je seznam vlivů. Zde se vám zobrazí přehled všech biotopů, které jste pro daný okrsek uvedli. Je možné vybrat několik biotopů a uvést pro ně vliv, který na ně působí. Tlačítkem + přidáte další vlivy. Do seznamu nektaulizovaných segmentů je třeba uvést všechny segmenty, které jste nemohli zaktualizovat a uvést důvod (např. nepřístupnost pozemku, kosení, ) Tabelární část aplikace sama od sebe data neukládá!!! Ukládejte si tedy svoji práci postupně pomocí tlačítka ULOŽIT SEGMENT, zabráníte tím ztrátě vašich dat. 12
