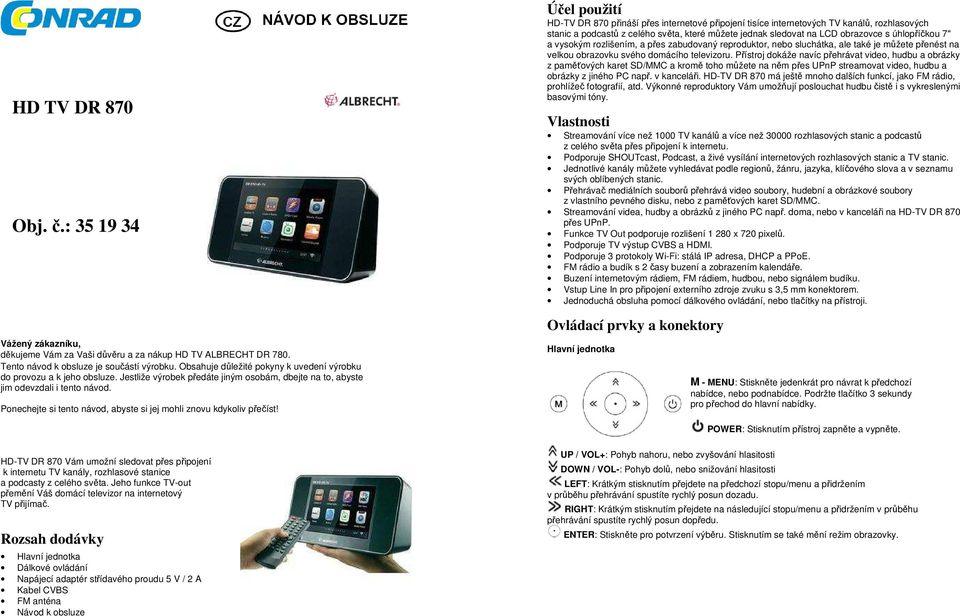

1 HD TV DR 870 Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup HD TV ALBRECHT DR 780. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Účel použití HD-TV DR 870 přináší přes internetové připojení tisíce internetových TV kanálů, rozhlasových stanic a podcastů z celého světa, které můžete jednak sledovat na LCD obrazovce s úhlopříčkou 7" a vysokým rozlišením, a přes zabudovaný reproduktor, nebo sluchátka, ale také je můžete přenést na velkou obrazovku svého domácího televizoru. Přístroj dokáže navíc přehrávat video, hudbu a obrázky z paměťových karet SD/MMC a kromě toho můžete na něm přes UPnP streamovat video, hudbu a obrázky z jiného PC např. v kanceláři. HD-TV DR 870 má ještě mnoho dalších funkcí, jako FM rádio, prohlížeč fotografií, atd. Výkonné reproduktory Vám umožňují poslouchat hudbu čistě i s vykreslenými basovými tóny. Vlastnosti Streamování více než 1000 TV kanálů a více než rozhlasových stanic a podcastů z celého světa přes připojení k internetu. Podporuje SHOUTcast, Podcast, a živé vysílání internetových rozhlasových stanic a TV stanic. Jednotlivé kanály můžete vyhledávat podle regionů, žánru, jazyka, klíčového slova a v seznamu svých oblíbených stanic. Přehrávač mediálních souborů přehrává video soubory, hudební a obrázkové soubory z vlastního pevného disku, nebo z paměťových karet SD/MMC. Streamování videa, hudby a obrázků z jiného PC např. doma, nebo v kanceláři na HD-TV DR 870 přes UPnP. Funkce TV Out podporuje rozlišení x 720 pixelů. Podporuje TV výstup CVBS a HDMI. Podporuje 3 protokoly Wi-Fi: stálá IP adresa, DHCP a PPoE. FM rádio a budík s 2 časy buzení a zobrazením kalendáře. Buzení internetovým rádiem, FM rádiem, hudbou, nebo signálem budíku. Vstup Line In pro připojení externího zdroje zvuku s 3,5 mm konektorem. Jednoduchá obsluha pomocí dálkového ovládání, nebo tlačítky na přístroji. Ovládací prvky a konektory Hlavní jednotka M - MENU: Stiskněte jedenkrát pro návrat k předchozí nabídce, nebo podnabídce. Podržte tlačítko 3 sekundy pro přechod do hlavní nabídky. POWER: Stisknutím přístroj zapněte a vypněte. HD-TV DR 870 Vám umožní sledovat přes připojení k internetu TV kanály, rozhlasové stanice a podcasty z celého světa. Jeho funkce TV-out přemění Váš domácí televizor na internetový TV přijímač. Rozsah dodávky Hlavní jednotka Dálkové ovládání Napájecí adaptér střídavého proudu 5 V / 2 A Kabel CVBS FM anténa Návod k obsluze UP / VOL+: Pohyb nahoru, nebo zvyšování hlasitosti DOWN / VOL-: Pohyb dolů, nebo snižování hlasitosti LEFT: Krátkým stisknutím přejdete na předchozí stopu/menu a přidržením v průběhu přehrávání spustíte rychlý posun dozadu. RIGHT: Krátkým stisknutím přejdete na následující stopu/menu a přidržením v průběhu přehrávání spustíte rychlý posun dopředu. ENTER: Stiskněte pro potvrzení výběru. Stisknutím se také mění režim obrazovky.

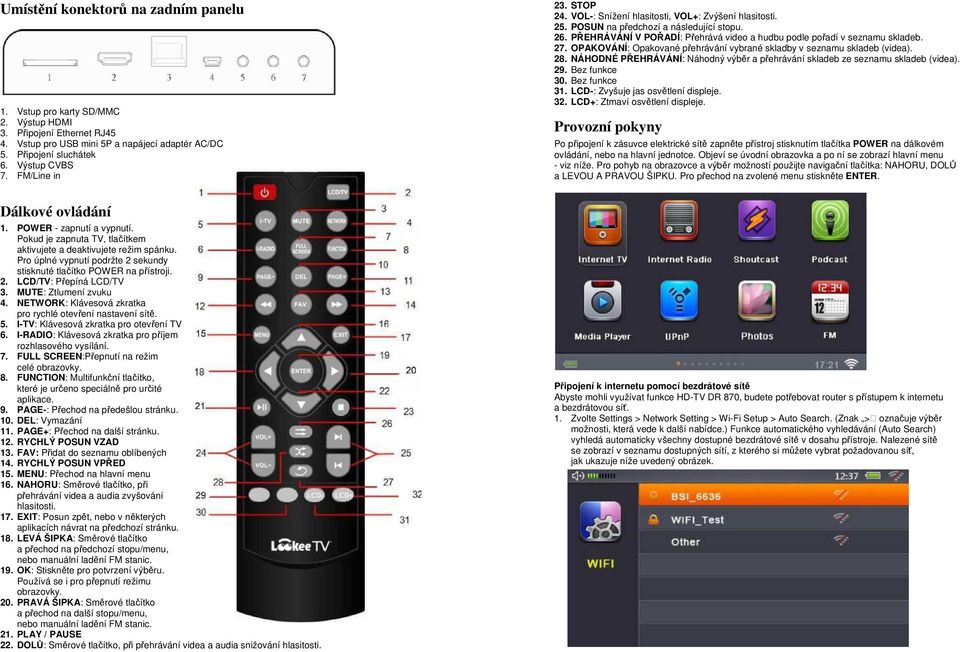

2 Umístění konektorů na zadním panelu 1. Vstup pro karty SD/MMC 2. Výstup HDMI 3. Připojení Ethernet RJ45 4. Vstup pro USB mini 5P a napájecí adaptér AC/DC 5. Připojení sluchátek 6. Výstup CVBS 7. FM/Line in Dálkové ovládání 1. POWER - zapnutí a vypnutí. Pokud je zapnuta TV, tlačítkem aktivujete a deaktivujete režim spánku. Pro úplné vypnutí podržte 2 sekundy stisknuté tlačítko POWER na přístroji. 2. LCD/TV: Přepíná LCD/TV 3. MUTE: Ztlumení zvuku 4. NETWORK: Klávesová zkratka pro rychlé otevření nastavení sítě. 5. I-TV: Klávesová zkratka pro otevření TV 6. I-RADIO: Klávesová zkratka pro příjem rozhlasového vysílání. 7. FULL SCREEN:Přepnutí na režim celé obrazovky. 8. FUNCTION: Multifunkční tlačítko, které je určeno speciálně pro určité aplikace. 9. PAGE-: Přechod na předešlou stránku. 10. DEL: Vymazání 11. PAGE+: Přechod na další stránku. 12. RYCHLÝ POSUN VZAD 13. FAV: Přidat do seznamu oblíbených 14. RYCHLÝ POSUN VPŘED 15. MENU: Přechod na hlavní menu 16. NAHORU: Směrové tlačítko, při přehrávání videa a audia zvyšování hlasitosti. 17. EXIT: Posun zpět, nebo v některých aplikacích návrat na předchozí stránku. 18. LEVÁ ŠIPKA: Směrové tlačítko a přechod na předchozí stopu/menu, nebo manuální ladění FM stanic. 19. OK: Stiskněte pro potvrzení výběru. Používá se i pro přepnutí režimu obrazovky. 20. PRAVÁ ŠIPKA: Směrové tlačítko a přechod na další stopu/menu, nebo manuální ladění FM stanic. 21. PLAY / PAUSE 22. DOLŮ: Směrové tlačítko, při přehrávání videa a audia snižování hlasitosti. 23. STOP 24. VOL-: Snížení hlasitosti, VOL+: Zvýšení hlasitosti. 25. POSUN na předchozí a následující stopu. 26. PŘEHRÁVÁNÍ V POŘADÍ: Přehrává video a hudbu podle pořadí v seznamu skladeb. 27. OPAKOVÁNÍ: Opakované přehrávání vybrané skladby v seznamu skladeb (videa). 28. NÁHODNÉ PŘEHRÁVÁNÍ: Náhodný výběr a přehrávání skladeb ze seznamu skladeb (videa). 29. Bez funkce 30. Bez funkce 31. LCD-: Zvyšuje jas osvětlení displeje. 32. LCD+: Ztmaví osvětlení displeje. Provozní pokyny Po připojení k zásuvce elektrické sítě zapněte přístroj stisknutím tlačítka POWER na dálkovém ovládání, nebo na hlavní jednotce. Objeví se úvodní obrazovka a po ní se zobrazí hlavní menu - viz níže. Pro pohyb na obrazovce a výběr možností použijte navigační tlačítka: NAHORU, DOLŮ a LEVOU A PRAVOU ŠIPKU. Pro přechod na zvolené menu stiskněte ENTER. Připojení k internetu pomocí bezdrátové sítě Abyste mohli využívat funkce HD-TV DR 870, budete potřebovat router s přístupem k internetu a bezdrátovou síť. 1. Zvolte Settings > Network Setting > Wi-Fi Setup > Auto Search. (Znak > označuje výběr možnosti, která vede k další nabídce.) Funkce automatického vyhledávání (Auto Search) vyhledá automaticky všechny dostupné bezdrátové sítě v dosahu přístroje. Nalezené sítě se zobrazí v seznamu dostupných sítí, z kterého si můžete vybrat požadovanou síť, jak ukazuje níže uvedený obrázek.

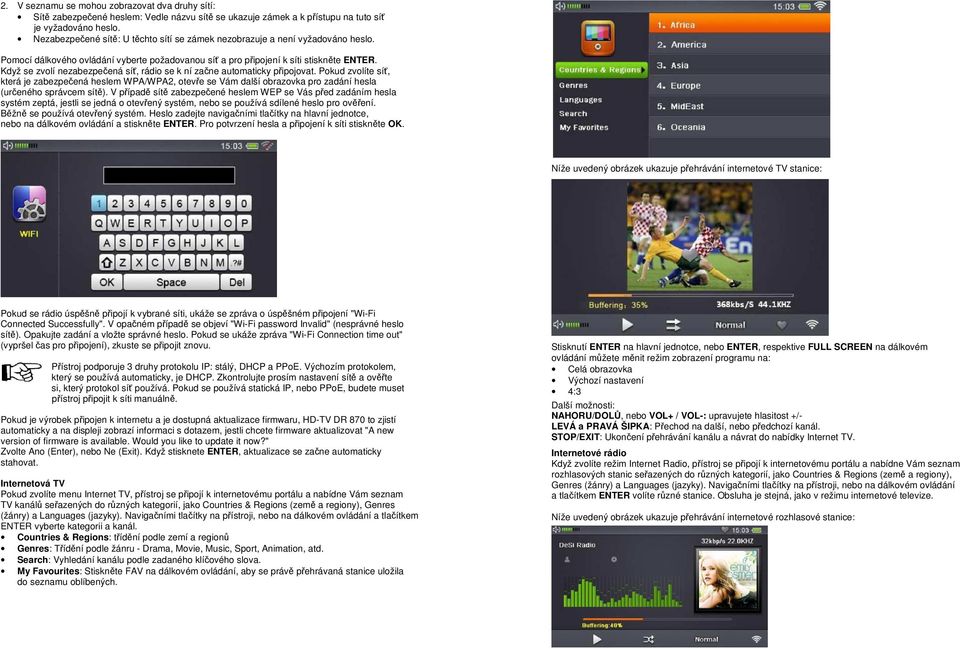

3 2. V seznamu se mohou zobrazovat dva druhy sítí: Sítě zabezpečené heslem: Vedle názvu sítě se ukazuje zámek a k přístupu na tuto síť je vyžadováno heslo. Nezabezpečené sítě: U těchto sítí se zámek nezobrazuje a není vyžadováno heslo. Pomocí dálkového ovládání vyberte požadovanou síť a pro připojení k síti stiskněte ENTER. Když se zvolí nezabezpečená síť, rádio se k ní začne automaticky připojovat. Pokud zvolíte síť, která je zabezpečená heslem WPA/WPA2, otevře se Vám další obrazovka pro zadání hesla (určeného správcem sítě). V případě sítě zabezpečené heslem WEP se Vás před zadáním hesla systém zeptá, jestli se jedná o otevřený systém, nebo se používá sdílené heslo pro ověření. Běžně se používá otevřený systém. Heslo zadejte navigačními tlačítky na hlavní jednotce, nebo na dálkovém ovládání a stiskněte ENTER. Pro potvrzení hesla a připojení k síti stiskněte OK. Níže uvedený obrázek ukazuje přehrávání internetové TV stanice: Pokud se rádio úspěšně připojí k vybrané síti, ukáže se zpráva o úspěšném připojení "Wi-Fi Connected Successfully". V opačném případě se objeví "Wi-Fi password Invalid" (nesprávné heslo sítě). Opakujte zadání a vložte správné heslo. Pokud se ukáže zpráva "Wi-Fi Connection time out" (vypršel čas pro připojení), zkuste se připojit znovu. Přístroj podporuje 3 druhy protokolu IP: stálý, DHCP a PPoE. Výchozím protokolem, který se používá automaticky, je DHCP. Zkontrolujte prosím nastavení sítě a ověřte si, který protokol síť používá. Pokud se používá statická IP, nebo PPoE, budete muset přístroj připojit k síti manuálně. Pokud je výrobek připojen k internetu a je dostupná aktualizace firmwaru, HD-TV DR 870 to zjistí automaticky a na displeji zobrazí informaci s dotazem, jestli chcete firmware aktualizovat "A new version of firmware is available. Would you like to update it now?" Zvolte Ano (Enter), nebo Ne (Exit). Když stisknete ENTER, aktualizace se začne automaticky stahovat. Internetová TV Pokud zvolíte menu Internet TV, přístroj se připojí k internetovému portálu a nabídne Vám seznam TV kanálů seřazených do různých kategorií, jako Countries & Regions (země a regiony), Genres (žánry) a Languages (jazyky). Navigačními tlačítky na přístroji, nebo na dálkovém ovládání a tlačítkem ENTER vyberte kategorii a kanál. Countries & Regions: třídění podle zemí a regionů Genres: Třídění podle žánru - Drama, Movie, Music, Sport, Animation, atd. Search: Vyhledání kanálu podle zadaného klíčového slova. My Favourites: Stiskněte FAV na dálkovém ovládání, aby se právě přehrávaná stanice uložila do seznamu oblíbených. Stisknutí ENTER na hlavní jednotce, nebo ENTER, respektive FULL SCREEN na dálkovém ovládání můžete měnit režim zobrazení programu na: Celá obrazovka Výchozí nastavení 4:3 Další možnosti: NAHORU/DOLŮ, nebo VOL+ / VOL-: upravujete hlasitost +/- LEVÁ a PRAVÁ ŠIPKA: Přechod na další, nebo předchozí kanál. STOP/EXIT: Ukončení přehrávání kanálu a návrat do nabídky Internet TV. Internetové rádio Když zvolíte režim Internet Radio, přístroj se připojí k internetovému portálu a nabídne Vám seznam rozhlasových stanic seřazených do různých kategorií, jako Countries & Regions (země a regiony), Genres (žánry) a Languages (jazyky). Navigačními tlačítky na přístroji, nebo na dálkovém ovládání a tlačítkem ENTER volíte různé stanice. Obsluha je stejná, jako v režimu internetové televize. Níže uvedený obrázek ukazuje přehrávání internetové rozhlasové stanice:

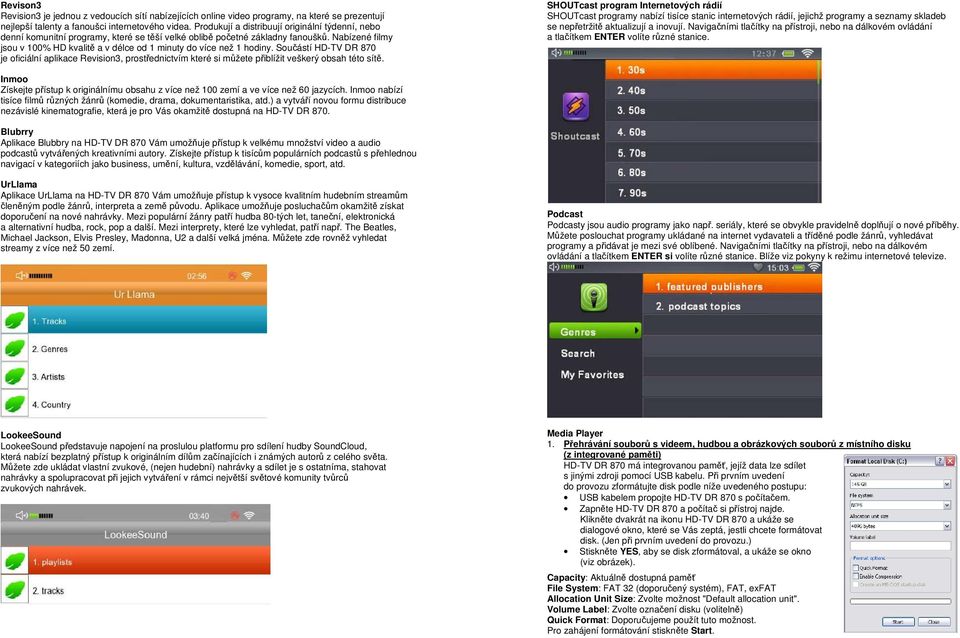

4 Revison3 Revision3 je jednou z vedoucích sítí nabízejících online video programy, na které se prezentují nejlepší talenty a fanoušci internetového videa. Produkují a distribuují originální týdenní, nebo denní komunitní programy, které se těší velké oblibě početné základny fanoušků. Nabízené filmy jsou v 100% HD kvalitě a v délce od 1 minuty do více než 1 hodiny. Součástí HD-TV DR 870 je oficiální aplikace Revision3, prostřednictvím které si můžete přiblížit veškerý obsah této sítě. SHOUTcast program Internetových rádií SHOUTcast programy nabízí tisíce stanic internetových rádií, jejichž programy a seznamy skladeb se nepřetržitě aktualizují a inovují. Navigačními tlačítky na přístroji, nebo na dálkovém ovládání a tlačítkem ENTER volíte různé stanice. Inmoo Získejte přístup k originálnímu obsahu z více než 100 zemí a ve více než 60 jazycích. Inmoo nabízí tisíce filmů různých žánrů (komedie, drama, dokumentaristika, atd.) a vytváří novou formu distribuce nezávislé kinematografie, která je pro Vás okamžitě dostupná na HD-TV DR 870. Blubrry Aplikace Blubbry na HD-TV DR 870 Vám umožňuje přístup k velkému množství video a audio podcastů vytvářených kreativními autory. Získejte přístup k tisícům populárních podcastů s přehlednou navigací v kategoriích jako business, umění, kultura, vzdělávání, komedie, sport, atd. UrLlama Aplikace UrLlama na HD-TV DR 870 Vám umožňuje přístup k vysoce kvalitním hudebním streamům členěným podle žánrů, interpreta a země původu. Aplikace umožňuje posluchačům okamžitě získat doporučení na nové nahrávky. Mezi populární žánry patří hudba 80-tých let, taneční, elektronická a alternativní hudba, rock, pop a další. Mezi interprety, které lze vyhledat, patří např. The Beatles, Michael Jackson, Elvis Presley, Madonna, U2 a další velká jména. Můžete zde rovněž vyhledat streamy z více než 50 zemí. Podcast Podcasty jsou audio programy jako např. seriály, které se obvykle pravidelně doplňují o nové příběhy. Můžete poslouchat programy ukládané na internet vydavateli a tříděné podle žánrů, vyhledávat programy a přidávat je mezi své oblíbené. Navigačními tlačítky na přístroji, nebo na dálkovém ovládání a tlačítkem ENTER si volíte různé stanice. Blíže viz pokyny k režimu internetové televize. LookeeSound LookeeSound představuje napojení na proslulou platformu pro sdílení hudby SoundCloud, která nabízí bezplatný přístup k originálním dílům začínajících i známých autorů z celého světa. Můžete zde ukládat vlastní zvukové, (nejen hudební) nahrávky a sdílet je s ostatníma, stahovat nahrávky a spolupracovat při jejich vytváření v rámci největší světové komunity tvůrců zvukových nahrávek. Media Player 1. Přehrávání souborů s videem, hudbou a obrázkových souborů z místního disku (z integrované paměti) HD-TV DR 870 má integrovanou paměť, jejíž data lze sdílet s jinými zdroji pomocí USB kabelu. Při prvním uvedení do provozu zformátujte disk podle níže uvedeného postupu: USB kabelem propojte HD-TV DR 870 s počítačem. Zapněte HD-TV DR 870 a počítač si přístroj najde. Klikněte dvakrát na ikonu HD-TV DR 870 a ukáže se dialogové okno, které se Vás zeptá, jestli chcete formátovat disk. (Jen při prvním uvedení do provozu.) Stiskněte YES, aby se disk zformátoval, a ukáže se okno (viz obrázek). Capacity: Aktuálně dostupná paměť File System: FAT 32 (doporučený systém), FAT, exfat Allocation Unit Size: Zvolte možnost "Default allocation unit". Volume Label: Zvolte označení disku (volitelně) Quick Format: Doporučujeme použít tuto možnost. Pro zahájení formátování stiskněte Start.

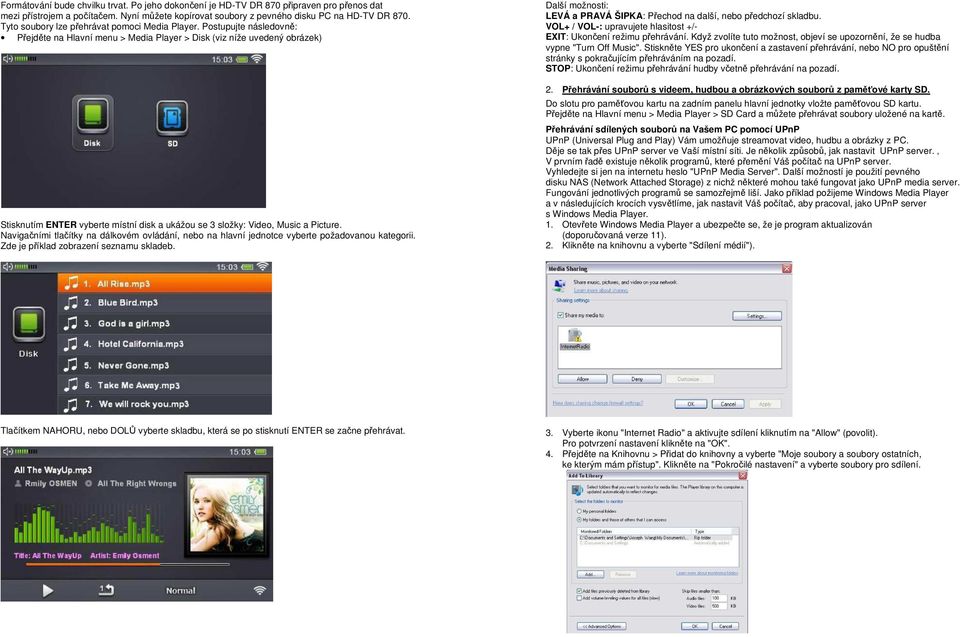

5 Formátování bude chvilku trvat. Po jeho dokončení je HD-TV DR 870 připraven pro přenos dat mezi přístrojem a počítačem. Nyní můžete kopírovat soubory z pevného disku PC na HD-TV DR 870. Tyto soubory lze přehrávat pomoci Media Player. Postupujte následovně: Přejděte na Hlavní menu > Media Player > Disk (viz níže uvedený obrázek) Stisknutím ENTER vyberte místní disk a ukážou se 3 složky: Video, Music a Picture. Navigačními tlačítky na dálkovém ovládání, nebo na hlavní jednotce vyberte požadovanou kategorii. Zde je příklad zobrazení seznamu skladeb. Další možnosti: LEVÁ a PRAVÁ ŠIPKA: Přechod na další, nebo předchozí skladbu. VOL+ / VOL-: upravujete hlasitost +/- EXIT: Ukončení režimu přehrávání. Když zvolíte tuto možnost, objeví se upozornění, že se hudba vypne "Turn Off Music". Stiskněte YES pro ukončení a zastavení přehrávání, nebo NO pro opuštění stránky s pokračujícím přehráváním na pozadí. STOP: Ukončení režimu přehrávání hudby včetně přehrávání na pozadí. 2. Přehrávání souborů s videem, hudbou a obrázkových souborů z paměťové karty SD. Do slotu pro paměťovou kartu na zadním panelu hlavní jednotky vložte paměťovou SD kartu. Přejděte na Hlavní menu > Media Player > SD Card a můžete přehrávat soubory uložené na kartě. Přehrávání sdílených souborů na Vašem PC pomocí UPnP UPnP (Universal Plug and Play) Vám umožňuje streamovat video, hudbu a obrázky z PC. Děje se tak přes UPnP server ve Vaší místní síti. Je několik způsobů, jak nastavit UPnP server. V prvním řadě existuje několik programů, které přemění Váš počítač na UPnP server. Vyhledejte si jen na internetu heslo "UPnP Media Server". Další možností je použití pevného disku NAS (Network Attached Storage) z nichž některé mohou také fungovat jako UPnP media server. Fungování jednotlivých programů se samozřejmě liší. Jako příklad požijeme Windows Media Player a v následujících krocích vysvětlíme, jak nastavit Váš počítač, aby pracoval, jako UPnP server s Windows Media Player. 1. Otevřete Windows Media Player a ubezpečte se, že je program aktualizován (doporučovaná verze 11). 2. Klikněte na knihovnu a vyberte "Sdílení médií"). Tlačítkem NAHORU, nebo DOLŮ vyberte skladbu, která se po stisknutí ENTER se začne přehrávat. 3. Vyberte ikonu "Internet Radio" a aktivujte sdílení kliknutím na "Allow" (povolit). Pro potvrzení nastavení klikněte na "OK". 4. Přejděte na Knihovnu > Přidat do knihovny a vyberte "Moje soubory a soubory ostatních, ke kterým mám přístup". Klikněte na "Pokročilé nastavení" a vyberte soubory pro sdílení.

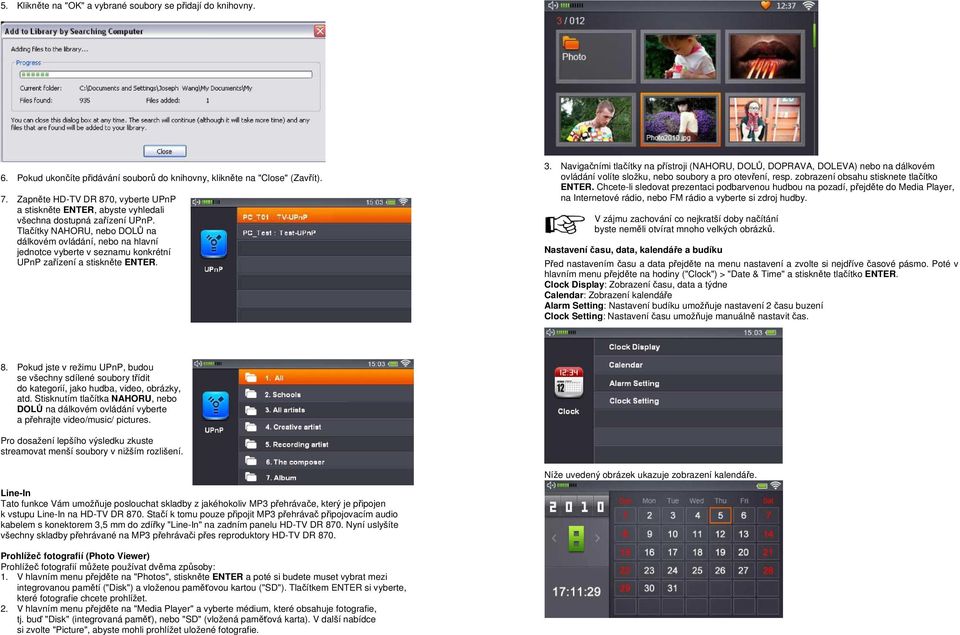

6 5. Klikněte na "OK" a vybrané soubory se přidají do knihovny. 6. Pokud ukončíte přidávání souborů do knihovny, klikněte na "Close" (Zavřít). 7. Zapněte HD-TV DR 870, vyberte UPnP a stiskněte ENTER, abyste vyhledali všechna dostupná zařízení UPnP. Tlačítky NAHORU, nebo DOLŮ na dálkovém ovládání, nebo na hlavní jednotce vyberte v seznamu konkrétní UPnP zařízení a stiskněte ENTER. 3. Navigačními tlačítky na přístroji (NAHORU, DOLŮ, DOPRAVA, DOLEVA) nebo na dálkovém ovládání volíte složku, nebo soubory a pro otevření, resp. zobrazení obsahu stisknete tlačítko ENTER. Chcete-li sledovat prezentaci podbarvenou hudbou na pozadí, přejděte do Media Player, na Internetové rádio, nebo FM rádio a vyberte si zdroj hudby. V zájmu zachování co nejkratší doby načítání byste neměli otvírat mnoho velkých obrázků. Nastavení času, data, kalendáře a budíku Před nastavením času a data přejděte na menu nastavení a zvolte si nejdříve časové pásmo. Poté v hlavním menu přejděte na hodiny ("Clock") > "Date & Time" a stiskněte tlačítko ENTER. Clock Display: Zobrazení času, data a týdne Calendar: Zobrazení kalendáře Alarm Setting: Nastavení budíku umožňuje nastavení 2 času buzení Clock Setting: Nastavení času umožňuje manuálně nastavit čas. 8. Pokud jste v režimu UPnP, budou se všechny sdílené soubory třídit do kategorií, jako hudba, video, obrázky, atd. Stisknutím tlačítka NAHORU, nebo DOLŮ na dálkovém ovládání vyberte a přehrajte video/music/ pictures. Pro dosažení lepšího výsledku zkuste streamovat menší soubory v nižším rozlišení. Níže uvedený obrázek ukazuje zobrazení kalendáře. Line-In Tato funkce Vám umožňuje poslouchat skladby z jakéhokoliv MP3 přehrávače, který je připojen k vstupu Line-In na HD-TV DR 870. Stačí k tomu pouze připojit MP3 přehrávač připojovacím audio kabelem s konektorem 3,5 mm do zdířky "Line-In" na zadním panelu HD-TV DR 870. Nyní uslyšíte všechny skladby přehrávané na MP3 přehrávači přes reproduktory HD-TV DR 870. Prohlížeč fotografií (Photo Viewer) Prohlížeč fotografií můžete používat dvěma způsoby: 1. V hlavním menu přejděte na "Photos", stiskněte ENTER a poté si budete muset vybrat mezi integrovanou pamětí ("Disk") a vloženou paměťovou kartou ("SD"). Tlačítkem ENTER si vyberte, které fotografie chcete prohlížet. 2. V hlavním menu přejděte na "Media Player" a vyberte médium, které obsahuje fotografie, tj. buď "Disk" (integrovaná paměť), nebo "SD" (vložená paměťová karta). V další nabídce si zvolte "Picture", abyste mohli prohlížet uložené fotografie.

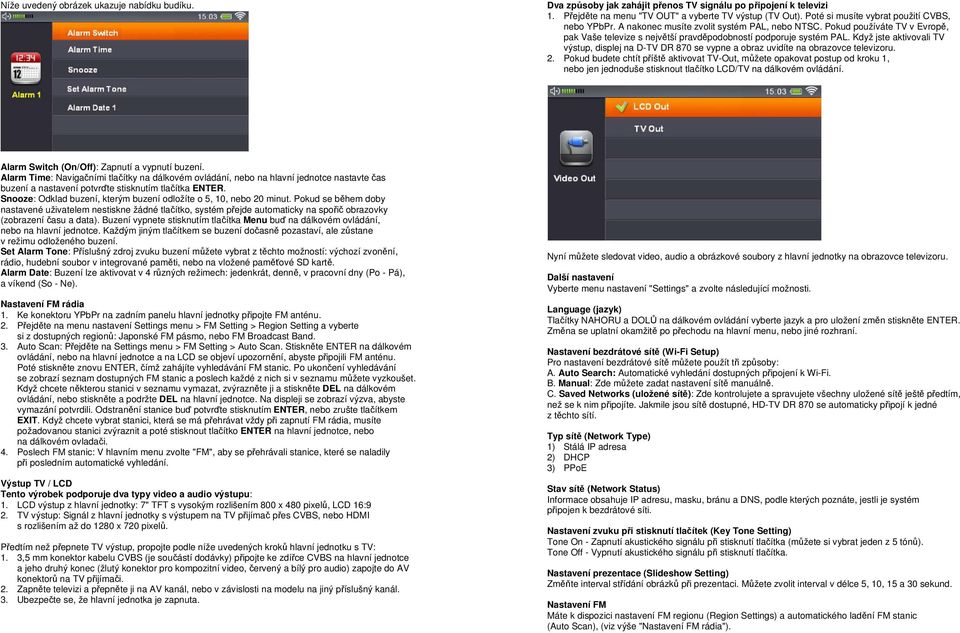

7 Níže uvedený obrázek ukazuje nabídku budíku. Dva způsoby jak zahájit přenos TV signálu po připojení k televizi 1. Přejděte na menu "TV OUT" a vyberte TV výstup (TV Out). Poté si musíte vybrat použití CVBS, nebo YPbPr. A nakonec musíte zvolit systém PAL, nebo NTSC. Pokud používáte TV v Evropě, pak Vaše televize s největší pravděpodobností podporuje systém PAL. Když jste aktivovali TV výstup, displej na D-TV DR 870 se vypne a obraz uvidíte na obrazovce televizoru. 2. Pokud budete chtít příště aktivovat TV-Out, můžete opakovat postup od kroku 1, nebo jen jednoduše stisknout tlačítko LCD/TV na dálkovém ovládání. Alarm Switch (On/Off): Zapnutí a vypnutí buzení. Alarm Time: Navigačními tlačítky na dálkovém ovládání, nebo na hlavní jednotce nastavte čas buzení a nastavení potvrďte stisknutím tlačítka ENTER. Snooze: Odklad buzení, kterým buzení odložíte o 5, 10, nebo 20 minut. Pokud se během doby nastavené uživatelem nestiskne žádné tlačítko, systém přejde automaticky na spořič obrazovky (zobrazení času a data). Buzení vypnete stisknutím tlačítka Menu buď na dálkovém ovládání, nebo na hlavní jednotce. Každým jiným tlačítkem se buzení dočasně pozastaví, ale zůstane v režimu odloženého buzení. Set Alarm Tone: Příslušný zdroj zvuku buzení můžete vybrat z těchto možností: výchozí zvonění, rádio, hudební soubor v integrované paměti, nebo na vložené paměťové SD kartě. Alarm Date: Buzení lze aktivovat v 4 různých režimech: jedenkrát, denně, v pracovní dny (Po - Pá), a víkend (So - Ne). Nastavení FM rádia 1. Ke konektoru YPbPr na zadním panelu hlavní jednotky připojte FM anténu. 2. Přejděte na menu nastavení Settings menu > FM Setting > Region Setting a vyberte si z dostupných regionů: Japonské FM pásmo, nebo FM Broadcast Band. 3. Auto Scan: Přejděte na Settings menu > FM Setting > Auto Scan. Stiskněte ENTER na dálkovém ovládání, nebo na hlavní jednotce a na LCD se objeví upozornění, abyste připojili FM anténu. Poté stiskněte znovu ENTER, čímž zahájíte vyhledávání FM stanic. Po ukončení vyhledávání se zobrazí seznam dostupných FM stanic a poslech každé z nich si v seznamu můžete vyzkoušet. Když chcete některou stanici v seznamu vymazat, zvýrazněte ji a stiskněte DEL na dálkovém ovládání, nebo stiskněte a podržte DEL na hlavní jednotce. Na displeji se zobrazí výzva, abyste vymazání potvrdili. Odstranění stanice buď potvrďte stisknutím ENTER, nebo zrušte tlačítkem EXIT. Když chcete vybrat stanici, která se má přehrávat vždy při zapnutí FM rádia, musíte požadovanou stanici zvýraznit a poté stisknout tlačítko ENTER na hlavní jednotce, nebo na dálkovém ovladači. 4. Poslech FM stanic: V hlavním menu zvolte "FM", aby se přehrávali stanice, které se naladily při posledním automatické vyhledání. Výstup TV / LCD Tento výrobek podporuje dva typy video a audio výstupu: 1. LCD výstup z hlavní jednotky: 7" TFT s vysokým rozlišením 800 x 480 pixelů, LCD 16:9 2. TV výstup: Signál z hlavní jednotky s výstupem na TV přijímač přes CVBS, nebo HDMI s rozlišením až do 1280 x 720 pixelů. Předtím než přepnete TV výstup, propojte podle níže uvedených kroků hlavní jednotku s TV: 1. 3,5 mm konektor kabelu CVBS (je součástí dodávky) připojte ke zdířce CVBS na hlavní jednotce a jeho druhý konec (žlutý konektor pro kompozitní video, červený a bílý pro audio) zapojte do AV konektorů na TV přijímači. 2. Zapněte televizi a přepněte ji na AV kanál, nebo v závislosti na modelu na jiný příslušný kanál. 3. Ubezpečte se, že hlavní jednotka je zapnuta. Nyní můžete sledovat video, audio a obrázkové soubory z hlavní jednotky na obrazovce televizoru. Další nastavení Vyberte menu nastavení "Settings" a zvolte následující možnosti. Language (jazyk) Tlačítky NAHORU a DOLŮ na dálkovém ovládání vyberte jazyk a pro uložení změn stiskněte ENTER. Změna se uplatní okamžitě po přechodu na hlavní menu, nebo jiné rozhraní. Nastavení bezdrátové sítě (Wi-Fi Setup) Pro nastavení bezdrátové sítě můžete použít tři způsoby: A. Auto Search: Automatické vyhledání dostupných připojení k Wi-Fi. B. Manual: Zde můžete zadat nastavení sítě manuálně. C. Saved Networks (uložené sítě): Zde kontrolujete a spravujete všechny uložené sítě ještě předtím, než se k nim připojíte. Jakmile jsou sítě dostupné, HD-TV DR 870 se automaticky připojí k jedné z těchto sítí. Typ sítě (Network Type) 1) Stálá IP adresa 2) DHCP 3) PPoE Stav sítě (Network Status) Informace obsahuje IP adresu, masku, bránu a DNS, podle kterých poznáte, jestli je systém připojen k bezdrátové síti. Nastavení zvuku při stisknutí tlačítek (Key Tone Setting) Tone On - Zapnutí akustického signálu při stisknutí tlačítka (můžete si vybrat jeden z 5 tónů). Tone Off - Vypnutí akustického signálu při stisknutí tlačítka. Nastavení prezentace (Slideshow Setting) Změňte interval střídání obrázků při prezentaci. Můžete zvolit interval v délce 5, 10, 15 a 30 sekund. Nastavení FM Máte k dispozici nastavení FM regionu (Region Settings) a automatického ladění FM stanic (Auto Scan), (viz výše "Nastavení FM rádia").

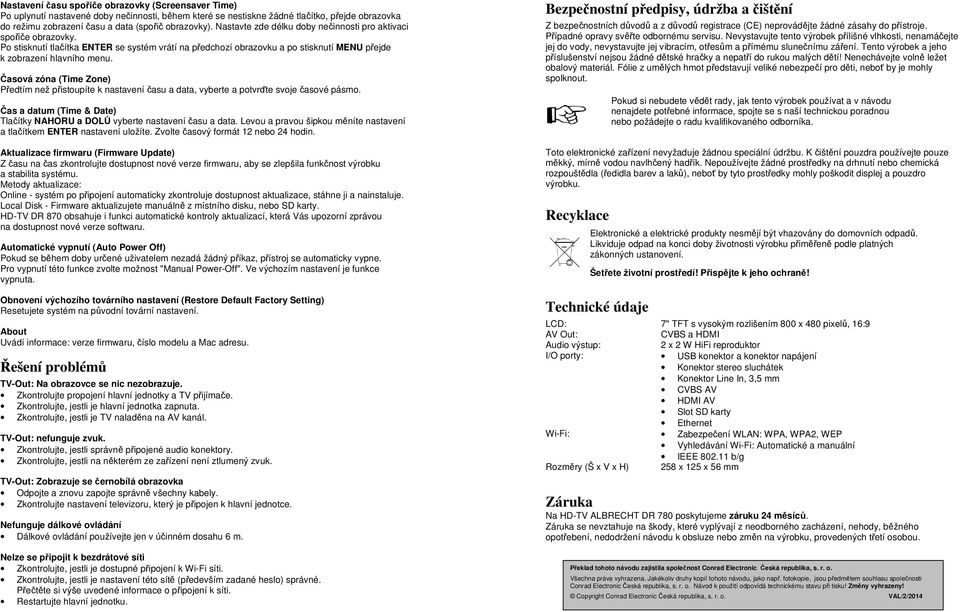

8 Nastavení času spořiče obrazovky (Screensaver Time) Po uplynutí nastavené doby nečinnosti, během které se nestiskne žádné tlačítko, přejde obrazovka do režimu zobrazení času a data (spořič obrazovky). Nastavte zde délku doby nečinnosti pro aktivaci spořiče obrazovky. Po stisknutí tlačítka ENTER se systém vrátí na předchozí obrazovku a po stisknutí MENU přejde k zobrazení hlavního menu. Časová zóna (Time Zone) Předtím než přistoupíte k nastavení času a data, vyberte a potvrďte svoje časové pásmo. Čas a datum (Time & Date) Tlačítky NAHORU a DOLŮ vyberte nastavení času a data. Levou a pravou šipkou měníte nastavení a tlačítkem ENTER nastavení uložíte. Zvolte časový formát 12 nebo 24 hodin. Aktualizace firmwaru (Firmware Update) Z času na čas zkontrolujte dostupnost nové verze firmwaru, aby se zlepšila funkčnost výrobku a stabilita systému. Metody aktualizace: Online - systém po připojení automaticky zkontroluje dostupnost aktualizace, stáhne ji a nainstaluje. Local Disk - Firmware aktualizujete manuálně z místního disku, nebo SD karty. HD-TV DR 870 obsahuje i funkci automatické kontroly aktualizací, která Vás upozorní zprávou na dostupnost nové verze softwaru. Automatické vypnutí (Auto Power Off) Pokud se během doby určené uživatelem nezadá žádný příkaz, přístroj se automaticky vypne. Pro vypnutí této funkce zvolte možnost "Manual Power-Off". Ve výchozím nastavení je funkce vypnuta. Obnovení výchozího továrního nastavení (Restore Default Factory Setting) Resetujete systém na původní tovární nastavení. About Uvádí informace: verze firmwaru, číslo modelu a Mac adresu. Řešení problémů TV-Out: Na obrazovce se nic nezobrazuje. Zkontrolujte propojení hlavní jednotky a TV přijímače. Zkontrolujte, jestli je hlavní jednotka zapnuta. Zkontrolujte, jestli je TV naladěna na AV kanál. TV-Out: nefunguje zvuk. Zkontrolujte, jestli správně připojené audio konektory. Zkontrolujte, jestli na některém ze zařízení není ztlumený zvuk. TV-Out: Zobrazuje se černobílá obrazovka Odpojte a znovu zapojte správně všechny kabely. Zkontrolujte nastavení televizoru, který je připojen k hlavní jednotce. Nefunguje dálkové ovládání Dálkové ovládání používejte jen v účinném dosahu 6 m. Nelze se připojit k bezdrátové síti Zkontrolujte, jestli je dostupné připojení k Wi-Fi síti. Zkontrolujte, jestli je nastavení této sítě (především zadané heslo) správné. Přečtěte si výše uvedené informace o připojení k síti. Restartujte hlavní jednotku. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do přístroje. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Toto elektronické zařízení nevyžaduje žádnou speciální údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro výrobku. Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. LCD: 7" TFT s vysokým rozlišením 800 x 480 pixelů, 16:9 AV Out: CVBS a HDMI Audio výstup: 2 x 2 W HiFi reproduktor I/O porty: USB konektor a konektor napájení Konektor stereo sluchátek Konektor Line In, 3,5 mm CVBS AV HDMI AV Slot SD karty Ethernet Wi-Fi: Zabezpečení WLAN: WPA, WPA2, WEP Vyhledávání Wi-Fi: Automatické a manuální IEEE b/g Rozměry (Š x V x H) 258 x 125 x 56 mm Záruka Na HD-TV ALBRECHT DR 780 poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/2/2014
