Aplikace Repaint Magic pro úpravu obrázků v MS Word

Transkript

1 Aplikace Repaint Magic pro úpravu obrázků v MS Word Tato aplikace poskytuje nástrojový panel Repaint Magic s příkazy pro hromadný výběr grafických elementů obrázku se shodnou barvou výplně či čáry a umožňuje hromadnou záměnu výplně grafických elementů. Výběr dle výplně Hromadné nastavení výplně grafických prvků Výběr dle obvodové linie 1.1. Instalace aplikace Repaint Magic Nástrojový panel Repaint Magic je vlastně samostatná aplikace, která se po instalaci automaticky připojí jako panel nástrojů. Pro instalaci se spustí soubor setup.exe, který najdete v adresáři Repaint Magic. Jedná se klasickou instalaci, kde postačí zadat místo, kam jej uložit. Obvykle je nastavena cesta na c:/program Files/Repaint Magic. Obrázek 1: Dialogové okno instalace aplikace Repaint Magic 1.2. Použití aplikace Repaint Magic Před instalací aplikace Repaint Magic je nutné mít MS Word zavřen. Pokud je MS Word otevřen, panel Repaint Magic není načten mezi nabídku panelů, při zavření a znovu otevření je automaticky zobrazen. Uvedený panel nástrojů lze zapnout klasickým způsoben přes pravé tlačítko myši na hlavní okno MS Wordu viz Obrázek 2 (nebo z menu Zobrazit/Panely nástrojů )a panel nástrojů Repaint Magic zapnout.

2 Po instalaci je automaticky zařazen mezi nabídku panelů nástrojů Obrázek 2: Aktivace aplikace RepaintMagic Nástroje panelu Repaint Magic : 1. Výběr dle výplně 2. Výběr dle obvodové linie 3. Hromadné nastavení výplně grafických prvků Postup práce s výběrem prvků: Nejprve je nutné upravovaný obrázek otevřít pro editaci tak, aby bylo možné samostatně vybírat jednotlivé elementy obrázku. To lze provést buď poklepáním obrázku, nebo volbou položky Upravit obrázek kontextového menu (Obrázek 3). Obrázek 3: Otevření obrázku pro úpravy 2

3 Výběr se provádí dvěma základními způsoby: a) vybereme 1 prvek a dle něho všechny prvky stejné třídy. Pro všechny prvky dané třídy pak provedeme záměnu pomocí nástroje Výběr dle výplně nebo Výběr dle linie b) vybereme všechny prvky (tedy všechny, které budeme přebarvovat nezapomeňte vybrat i legendu!) ad a) Jakmile lze prvky samostatně vybírat (k tomu je někdy potřebné provést oddělení prvků) je možné pokračovat označením jednoho vzorového elementu obrázku, ze kterého nástroj vyhodnotí hledanou barvu. Výběr dle výplně Stiskem příslušného příkazu se vyberou všechny ostatní elementy obrázku jejichž barva výplně je shodná se vzorem. Obrázek 4: Výběr prvku dle barvy výplně a jeho editace Změnu barvy a vzhledu výplně provedeme volbou položky Formát automatického tvaru kontextového menu. Výběr dle obvodové linie ad b) Stiskem příslušného příkazu se vyberou všechny ostatní elementy obrázku jejichž barva čáry je shodná se vzorem viz Obrázek 5. Pokud budou mít všechny prvky černou čáru, budou vybrány všechny objekty (tedy i měřítko a obdélník, který ohraničuje legendu). 3

4 Obrázek 5: Výběr dle obvodové linie Pro hromadnou záměnu výplní prvků je potřeba vybrat příslušné prvky v obrázku a to pomocí standardního nástroje kreslení Vybrat objekty. Hromadné výplně prvků nastavení grafických Pak lze stiskem příslušného příkazu lze provést hromadnou záměnu výplně grafických objektů, vytvořit si vlastní paletu pro výplně či editovat již předdefinované palety výplně. V otevřeném dialogu lze přes tlačítko Přidat přidat všechny aktuální výplně dle výběru. Při načítání se může objevit problém, že některé rastry nejsou v grafice MS Office vůbec známé tyto se do aktuálních výplní také načtou, ale jejich grafická značka nebude správně zobrazena, běžně se zobrazuje černá výplň. Vždy kontrolujte vybrané barvy dle legendy. Ty výplně, které nejsou v legendě, zpravidla nepřebarvujeme. Pozor na pořadí prvků v legendě při načítání výplní není dodržena logická posloupnost jakou vidíte v legendě. Proto je potřebné provádět změnu pořadí výplní ještě dříve než přistoupíme k přebarvování. Zaškrtnutím políčka Vše budou vybrány všechny aktuální výplně. Tlačítko Smazat nabízí mazání aktuální výplně či označené, neoznačené anebo všech výplní. Pořadí výplní lze libovolně měnit. 4

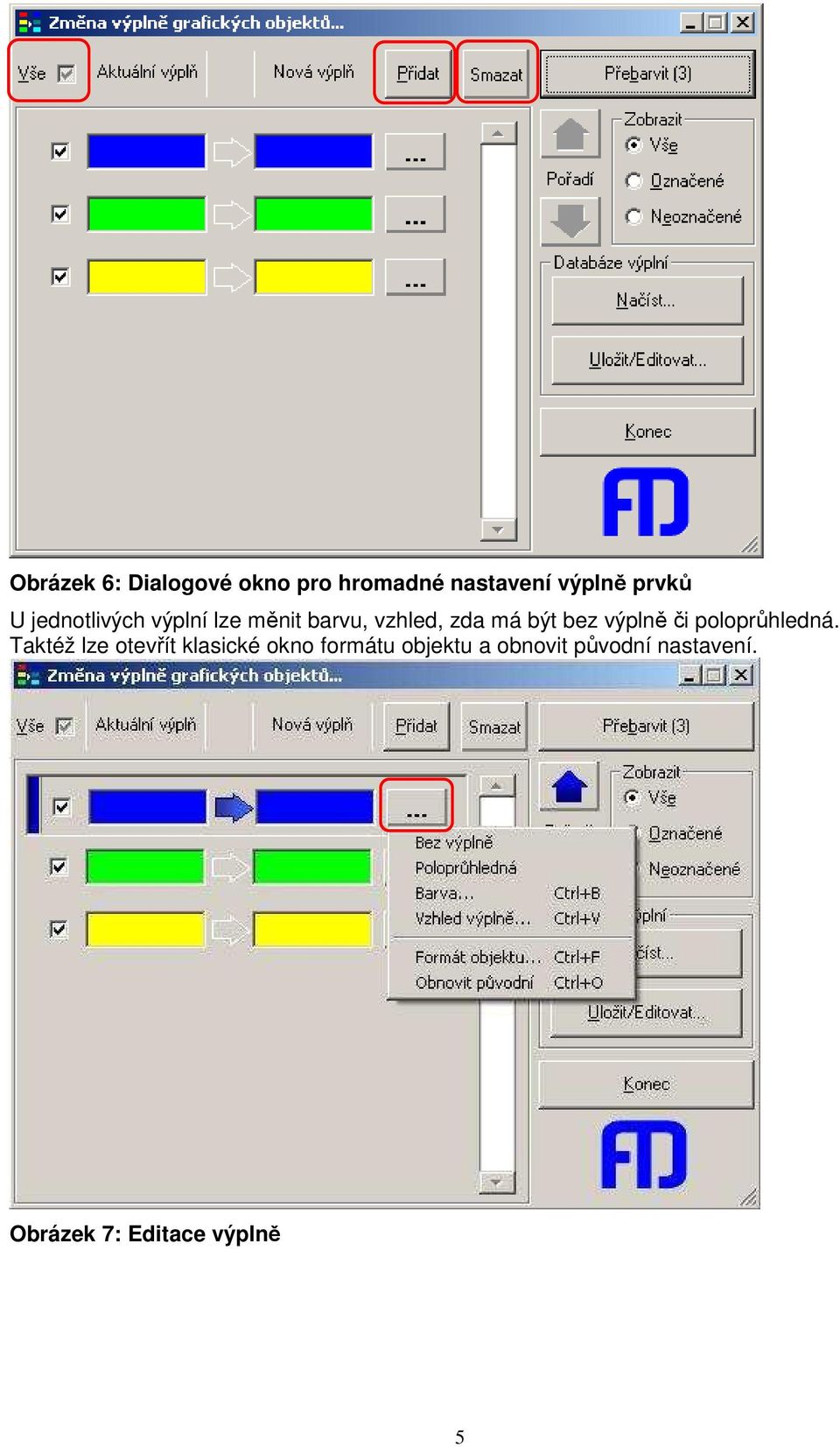

5 Obrázek 6: Dialogové okno pro hromadné nastavení výplně prvků U jednotlivých výplní lze měnit barvu, vzhled, zda má být bez výplně či poloprůhledná. Taktéž lze otevřít klasické okno formátu objektu a obnovit původní nastavení. Obrázek 7: Editace výplně 5

6 Obrázek 8: Dialogové okno pro nastavení barvy výplně Lze také definovat vzhled výplně. Obrázek 9: Dialogové okno pro nastavení vzhledu výplně Používání vzorku (šrafy apod.) nemůžeme doporučit, protože použité vzory se nechovají standardně při tisku (nemají stabilní vzhled). Kromě ruční změny vzhledu a barvy výplní lze použít už předem definované palety přes tlačítko Načíst viz Obrázek 10. 6

7 Obrázek 10: Dialogové okno pro načtení palety barev z databáze V dialogovém okně lze vybrat zvolenou paletu. Nabídka palet, které lze zvolit Obrázek 11: Dialogové okno pro výběr palety barev z databáze Přes tlačítko Uložit/Editovat lze vytvořenou paletu výplní uložit do databáze pro další použití. Po zmáčknutí tlačítka Nová paleta lze vepsat do políčka Název skupiny název palety, do políčka Popis podrobnější popis palety. Pak je nutné paletu uložit pomocí tlačítka Uložit. Pro snadnější tvorbu statistické mapy byly připraveny palety s doporučenými sadami barev. Tyto sady jsou označeny podle dominantní barvy a podle počtu tříd v klasifikaci. 7

8 Seznam aktuálních palet a doporučené použití Jednotlivé sady doporučujeme pro mapování negativních či pozitivních jevů. Za negativní jevy považujeme celou řadu ukazatelů např. míra nezaměstnanosti, podíly skupiny uchazečů z celkového počtu atd. Za pozitivní jevy považujeme počet např. evidenci volných pracovních míst. Tabulka 1: Názvy a popis použitých sad Název sady Barvy Popis RŮŽOVÁ_3 negativních jevů. FIALOVÁ_3 negativních jevů. JABLEČNÁ_3 negativních jevů. HNĚDÁ_3 negativních jevů. POMERANČ_3 pozitivních jevů. NEBE_3 pozitivních jevů. JABLEČNÁ_5 negativních jevů. POMERANČ_5 pozitivních jevů. OKURKA_5 pozitivních jevů. 8

9 NEBE_5 pozitivních jevů. Obrázek 12: Dialogové okno pro uložení palety barev Tlačítko Odstranit vybranou paletu odstraní z nabídky. Obrázek 13: Dialogové okno pro nastavení uložení palety barev V případě, že máme nachystanou novou paletu výplní (pozor na správné pořadí výplní), přes tlačítko Přebarvit provedeme přebarvení označených (vybraných) výplní. Přes tlačítko Konec uzavřeme dialogové okno tohoto nástroje. 9

10 Ukončení editace otevřeného obrázku se provede stiskem příkazu Zavřít obrázek standardního nástrojového panelu Upravit obrázek, který MS Word zobrazí automaticky po otevření obrázku. 10
