1 S třední škola stavební Jihlava Sada 2 CAD2 2. CADKON 2D 2011 Vkládání dveří Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Zbyněk Svoboda 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 OSNOVA modulu Úvod Vkládání dveří Editace dveří SHRNUTÍ

3 Úvod Vkládání dveří je velice jednoduchá a velice interaktivní funkce, neboť při nastavování parametrů dveřního otvoru a dveřního křídla přehledně vidíme v náhledu jak dveře i otvor bude vypadat. Definice je hodně podobná definici okna (zalomení, umístění otvoru atd.) Je třeba dodat že, na rozdíl od čistého AutoCADu, nevytvaříme hladiny. CADKON si objekty sám umisťuje do příslušných hladin.

4

5 Vybereme 1. hranu stěny a 2. hranu stěny a zadáme ENTER. 1. hrana stěny je hrana, na které chceme zadávat odskok (vzdálenost) dveří od konce vybrané hrany. Konec 1. hrany stěny Po výběru 1. a 2. hrany a stisku ENTER se objeví tento zadávací panel. Zde zadáváme vzdálenost dveří od konce 1. vybrané hrany. Žlutá šipka určuje kam se počítá vzdálenost dveří od konce 1. hrany stěny.

6 Dveře můžeme zadávat od konce 1.vybrané hrany i na osu.

7 Myší můžeme nastavit otvírání dveří - klikneme myší přibližně tam, kam směřují šipky.

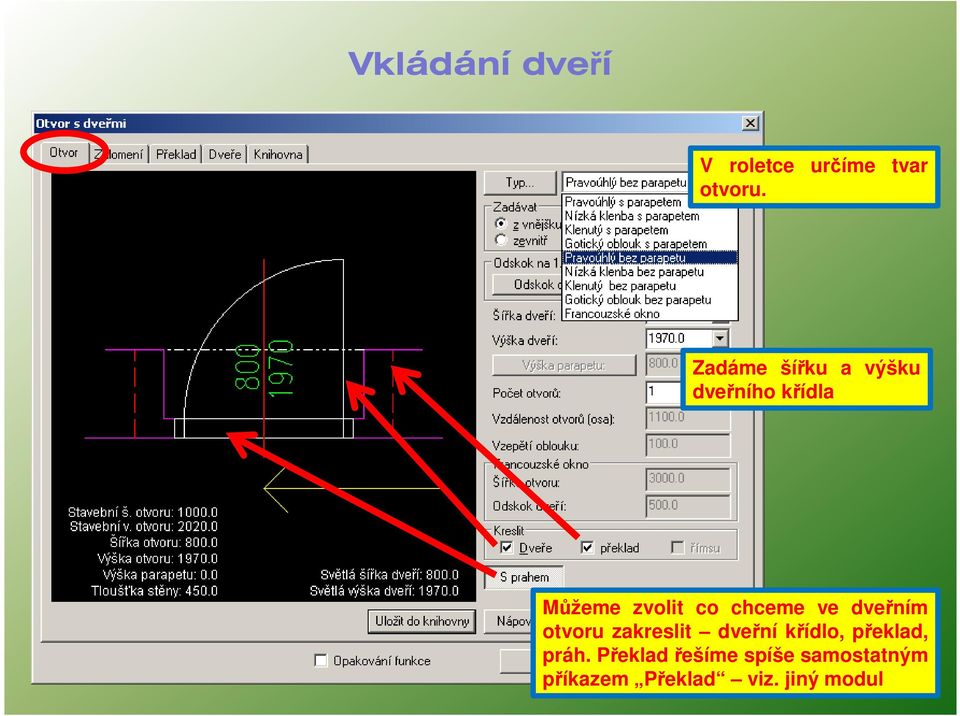

8 V roletce určíme tvar otvoru. Zadáme šířku a výšku dveřního křídla Můžeme zvolit co chceme ve dveřním otvoru zakreslit dveřní křídlo, překlad, práh. Překlad řešíme spíše samostatným příkazem Překlad viz. jiný modul

9 Zde můžeme zadat různé tvary zakončení otvoru u Nadpraží a Ostění jednoduše můžeme měnit i rozměry zalomení kliknutím na kótu.

10 Zde můžeme zadávat parametry překladu. Spíše ale kreslení překladu řešíme samostatným příkazem Překlad popis viz. jiný modul.

11 Zde můžeme zadávat typ dveřního křídla Zda chceme práh a popis Zadáme typ zárubně

12 U zalomeného ostění máme 2 možnosti zadávání umístění otvoru ve stěně. Samozřejmě záleží jakou hranu jsme vybrali jako první!

13 PŘÍKLAD 1x zalomené ostění, šířka zalomení ostění 100mm, zapuštěná zárubeň šířky 50mm, dveře dvoukřídlové posuvné bez prahu Vkládání dveří

14 Jestliže máme určitý otvor bez dveří, i třeba nakreslený jen AutoCADem, pak můžeme vložit pouze Dveře (dveřní křídlo) 2. bod 1. bod 3. bod-strana vykreslení Vzdálenost 1. a 2. bodu je 1500mm, tl. obložky je 20mm, z toho šířka dveří = 1460mm.

15 Editace dveří Každé dveře můžeme dodatečně upravit funkcí Editace otvorů Oknem vybereme dané dveře a potvrdíme ENTER, načte se nám opět základní panel pro vkládání dveří a můžeme měnit parametry.

16 Editace dveří Příkaz pro Vkládání dveří si pamatuje poslední vkládané dveře. Jestliže máme ve výkresu více typů dveří a víme, že chceme někam vložit stejné dveře, které již ve výkresu máme, zvolíme tuto funkci. Vybereme oknem dveře, jehož parametry chceme načíst a potvrdíme ENTER. Pak již běžným způsobem vkládáme dveře, aniž bychom je museli znovu celé definovat, pouze zadáme Odskok na 1.hraně stěny.

17 Editace dveří Příkaz pro Vymazání otvoru vymaže otvor i s výplní a stěnu vrátí do původního stavu DOPORUČENO. Oknem vybereme požadovaný otvor a potvrdíme ENTER. Otvor můžeme smazat i běžně AutoCADem, ale musíme ručně obnovit hrany stěny do původního stavu (protažením za uzly, příkazem Prodluž atd.).

18 Shrnutí K dispozici je tedy návod step by step pro vkládání dveřních otvorů a dveřních křídel do stěny pomocí SW CADKON 2D 2011, firmy Abstudio Praha, dle kterého by měl být každý schopen nakreslit prakticky libovolné dveře.

19 Zdroje 1. Software firmy Autodesk AutoCAD Architecture Software firmy Abstudio CADKON 2D 2011 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Zbyněk Svoboda Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
