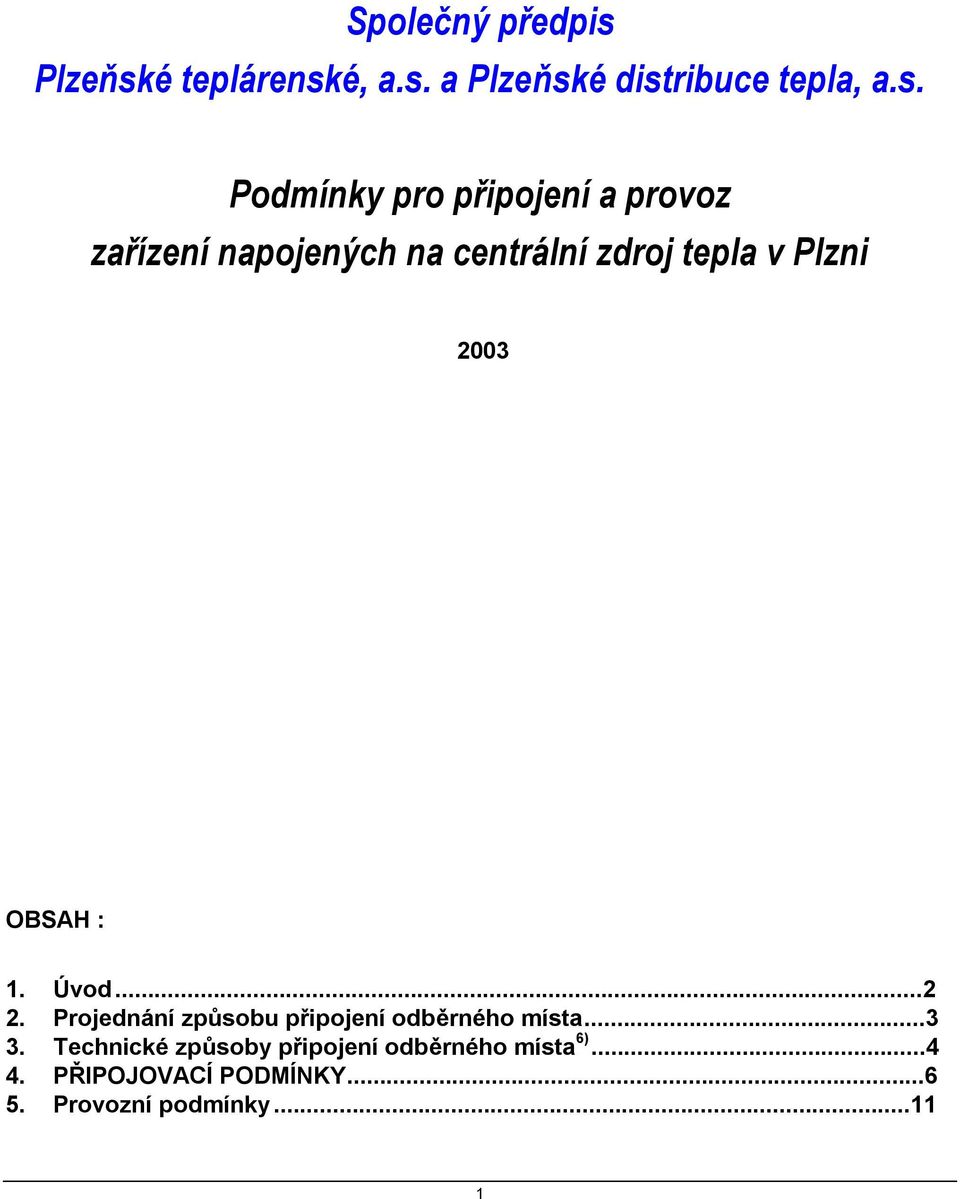

1 Společný předpis Plzeňské teplárenské, a.s. a Plzeňské distribuce tepla, a.s. Podmínky pro připojení a provoz zařízení napojených na centrální zdroj tepla v Plzni 2003 OBSAH : 1. Úvod Projednání způsobu připojení odběrného místa Technické způsoby připojení odběrného místa 6) PŘIPOJOVACÍ PODMÍNKY Provozní podmínky

2 1. ÚVOD Pro sjednocení postupů a podmínek připojení nových a rekonstruovaných odběrných míst 1) připojených na soustavu rozvodů tepla Plzeňské teplárenské, a.s. (provozovatel centrálního zdroje tepla a tepelných sítí na tento zdroj napojených) a Plzeňské distribuce tepla, a.s. (provozovatel tepelných rozvodných zařízení napojených na tj. tepelných sítí a předávacích stanic) byly přijaty zásady pro jednotný výklad připojovacích a provozních podmínek. Hlavním důvodem pro vypracování uvedených podmínek jsou neustále se zvyšující nároky na provozovatele rozvodných tepelných zařízení (tepelných sítí a předávacích stanic) z hlediska bezpečnosti a kvality dodávek jednotlivým odběratelům a nutnosti řízení soustavy centrálního zásobování teplem(czt) jako celku. Základní předpisy, ze kterých se vychází při stanovení podmínek připojení odběrných míst na rozvodné tepelné zařízení : Zákon č. 458/2000 Sb. o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů(energetický zákon) Vyhláška č. 223/2001 Sb., kterou se stanoví způsob výpočtu podílu odběratele na účelně vynaložených nákladech dodavatele spojených s připojením a zajištěním dodávek tepelné energie a způsob výpočtu škody vzniklé držiteli licence neoprávněným odběrem tepelné energie Vyhláška č. 225/2001 Sb., o řešení stavů nouze v teplárenství Dodavatelé tepelné energie 2) Plzeňská teplárenská, a.s.(dále pouze PT) a Plzeňská distribuce tepla, a.s. (dále pouze PDT) jsou držiteli licence na výrobu a rozvod tepelné energie. Držitel licence na výrobu nebo rozvod tepelné energie je povinen, pokud je to technicky možné s každou fyzickou nebo právnickou osobu, která o to požádá, splňuje podmínky zákona č.458/2001 Sb. a nachází se v místě výkonu licencované činnosti(odběratel), uzavřít smlouvu o dodávce tepelné energie Podmínkami se rozumí a) Odběratel má vlastní nebo pronajaté rozvodné tepelné zařízení 3) nebo tepelnou přípojku 4) a odběrné tepelné zařízení 5) v souladu s technickými a bezpečnostními předpisy, b) odběratel splňuje podmínky týkající se místa, způsobu a termínu připojení stanovené držitelem licence. c) Odběratel má souhlas vlastníka dotčené nemovitosti k realizaci úprav Odběratel se podílí podle výše odebíraného množství tepelné energie(příkonu) na účelně vynaložených nákladech dodavatele spojených : a) se zajištěním požadovaného výkonu b) s připojením (na hlavní páteřní rozvod nebo sekundární rozvod). Podíl odběratele na účelně vynaložených nákladech dodavatele souvisí s konkrétním místem připojení, sjednává se pro každý případ zvlášť a činí maximálně 33 % z celkových nákladů dodavatele. Poměr výše podílu odběratele na účelně vynaložených nákladech dodavatele spojených se zajištěním jím požadované dodávky k výši vynaložených celkových nákladů dodavatele spojených se zajištěním všech nových a zvýšených dodávek nad stávajícími je stejný, jako je poměr požadovaného příkonu odběratele ku součtu všech příkonů nových odběrů a rezervního odběrateli nepožadovaného zvýšení výkonové kapacity nad hodnotu stávajících odběrů (dle 1 odst.4 vyhl.223/2001 Sb.). Náklady na zřízení tepelné přípojky hradí odběratel, pokud se s dodavatelem tepla nedohodne jinak (bude dohodnuto dle místa připojení) 1) místo plnění stanovené ve smlouvě o dodávce tepelné energie, v němž přechází tepelná energie z vlastnictví dodavatele do vlastnictví odběratele 2) dodavatel tepelné energie dle zákona č. 458/2000 Sb. (Energetický zákon) ve vztahu k odběrateli připojovaném na primární rozvod tepla (tepelné rozvodné zařízení) je vlastník nebo nájemce rozvodného tepelného zařízení 3) zařízení pro dopravu tepelné energie tvořené tepelnými sítěmi a předávacími stanicemi, tepelnou sítí se rozumí soustava zařízení sloužících pro dopravu tepelné energie nebo i k propojení zdrojů mezi sebou 2

3 4) zařízení, které vede teplonosnou látku ze zdroje nebo rozvodného tepelného zařízení k odběrnému tepelnému zařízení pouze pro jednoho odběratele 5) zařízení připojené na zdroj či rozvod tepelné energie určené pro vnitřní rozvod a spotřebu tepelné energie v objektu nebo jeho části případně v souboru objektů odběratele. 2. PROJEDNÁNÍ ZPŮSOBU PŘIPOJENÍ ODBĚRNÉHO MÍSTA Plzeňská teplárenská, a.s. pověřila na základě rozhodnutí představenstva společnosti Plzeňskou distribuci tepla, a.s. zajišťováním marketingu v rámci soustavy zásobování tepelnou energií z Centrálního zdroje Plzeňské teplárenské, a.s. Pro každé nové odběrné místo nebo zvýšení rezervovaného příkonu pro již zbudované odběrné místo musí být podána Žádost o vyjádření Na základě této žádosti obdrží žadatel tyto základní informace : do 30 dnů technicko-obchodní vyjádření, které obsahuje Způsob připojení (místo, parametry) Možný termín připojení, zvýšení rezervovaného příkonu Výše podílu na účelně vynaložených nákladech dodavatele (při nutné úpravě rozvodného tepelného zařízení) Přílohou technicko obchodního vyjádření bude nabídka na zajištění vlastní realizace připojení (zvýšení rezervovaného příkonu) včetně provozování zařízení obsahující zejména : o Návrh technického řešení o Zajištění vlastní realizace o Zajištění financování o Zajištění provozu zařízení o Smluvní zajištění včetně termínů zahájení dodávky tepelné energie Požadavek na připojení bude předložen Obchodnímu útvaru Plzeňské distribuce tepla,a.s., E. Beneše 23, Plzeň, tel.: , Fax : , info@pdt.cz V případě nových zařízení o předpokládaném instalovaném výkonu nad 5 MW nebo při požadavku zvýšení rezervovaného příkonu, u kterých je dodavatel tepelné energie Plzeňská teplárenská, a.s. mohou být požadavky předloženy na : Obchodním útvaru Plzeňské teplárenské, a.s., Doubravecká 1, Plzeň 3

4 3. TECHNICKÉ ZPŮSOBY PŘIPOJENÍ ODBĚRNÉHO MÍSTA 6) 3.1 PŘIPOJENÍ Z HLAVNÍHO PÁTEŘNÍHO (PRIMÁRNÍHO) ROZVODU 7) Přímé připojení (bez úpravy parametrů) Připojení s úpravou parametrů šachta šachta měření A. uzavírací armatury 7) odběrné místo A. Odběratel hradí sám připojení na páteřní rozvod včetně šachty pro umístění měření a uzavíracích armatur odběrné místo A. Odběratel hradí sám připojení na páteřní rozvod včetně šachty pro umístění měření a uzavíracích armatur, úpravnu parametrů(předávací stanici). úpravna parametrů (předávací stanice) měření B. uzavírací armatury odběrné místo B. Odběratel hradí sám úpravnu parametrů(předávací stanici). měření C. uzavírací armatury odběrné místo C. Připojení hradí dodavatel. odběrné místo C. Připojení hradí dodavatel. Uzavírací armatury a měření jsou vždy majetkem dodavatele. 6) odběrné místo je místo plnění stanovené ve smlouvě o dodávce tepelné energie, v němž přechází tepelná energie z vlastnictví dodavatele do vlastnictví odběratele 4

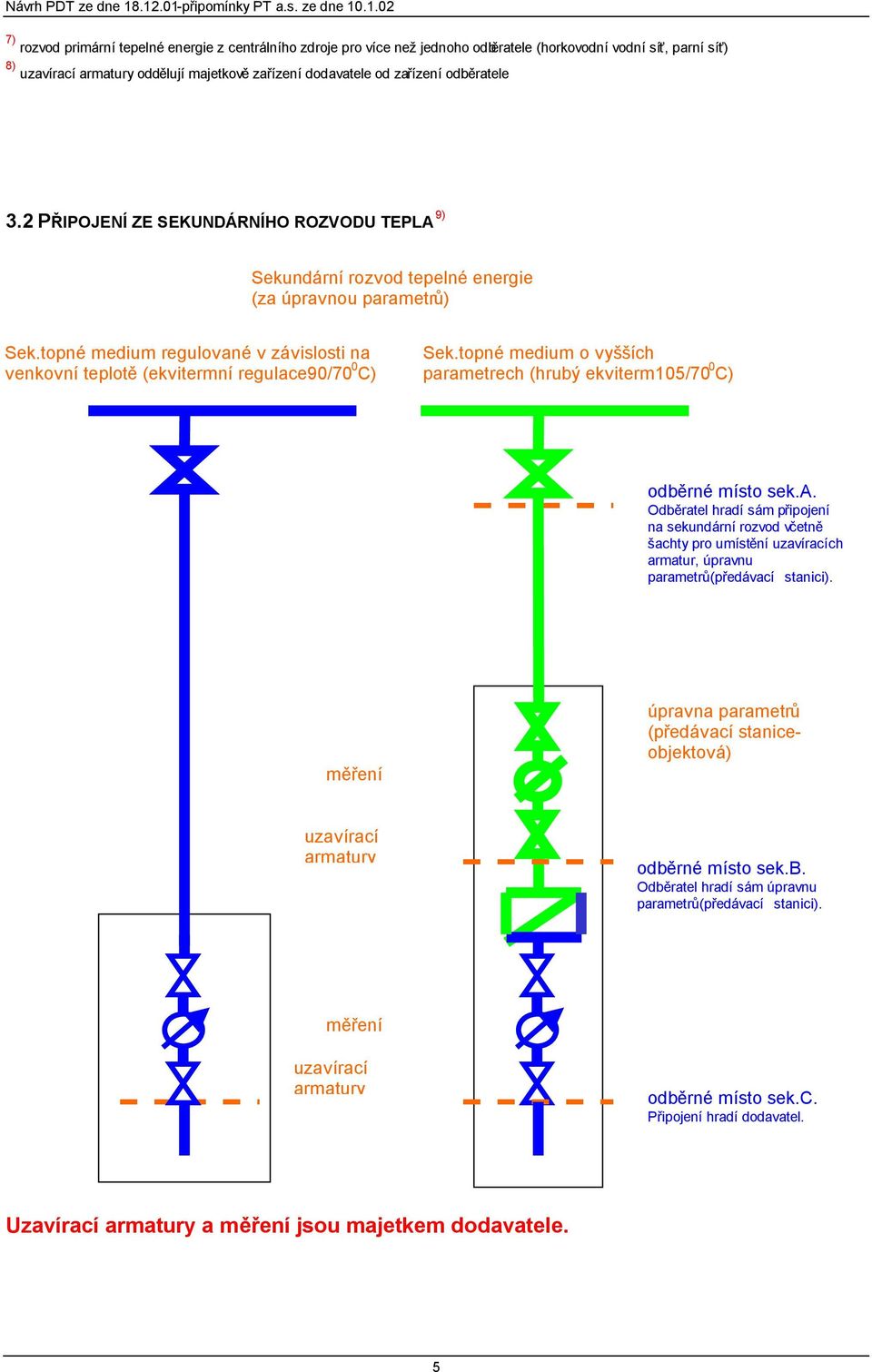

5 7) rozvod primární tepelné energie z centrálního zdroje pro více než jednoho odběratele (horkovodní vodní síť, parní síť) 8) uzavírací armatury oddělují majetkově zařízení dodavatele od zařízení odběratele 3.2 PŘIPOJENÍ ZE SEKUNDÁRNÍHO ROZVODU TEPLA 9) Sekundární rozvod tepelné energie (za úpravnou parametrů) Sek.topné medium regulované v závislosti na venkovní teplotě (ekvitermní regulace90/70 0 C) Sek.topné medium o vyšších parametrech (hrubý ekviterm105/70 0 C) odběrné místo sek.a. Odběratel hradí sám připojení na sekundární rozvod včetně šachty pro umístění uzavíracích armatur, úpravnu parametrů(předávací stanici). měření úpravna parametrů (předávací staniceobjektová) uzavírací armatury odběrné místo sek.b. Odběratel hradí sám úpravnu parametrů(předávací stanici). měření uzavírací armatury odběrné místo sek.c. Připojení hradí dodavatel. Uzavírací armatury a měření jsou majetkem dodavatele. 5

6 9) rozvod sekundární tepelné energie z úpravny parametrů(obvykle předávací stanice), nebo sekundární sítě (teplovodní síť, síť rozvodu teplé užitkové vody a cirkulace) 4. PŘIPOJOVACÍ PODMÍNKY Veškerá připojení nových tepelných zařízení na CZT nebo jejich rekonstrukce budou realizována na základě vypracované prováděcí projektové dokumentace. V případě, kdy si odběratel zajišťuje projektovou dokumentaci musí se při zpracování řídit dále uvedenými všeobecnými požadavky na projektovou dokumentaci. 4.1 VŠEOBECNÉ POŽADAVKY NA PROJEKTOVOU DOKUMENTACI 1. Před zahájením projekčních prací si projektant vyžádá od dodavatele tepelné energie veškeré potřebné údaje, které nejsou uvedeny v odst. 4.2 (viz. dále), např.: místo připojení, způsob připojení, teplotní a tlakové parametry parní sítě v místě připojení, tlakové parametry v síti TUV, atd. 2. Projekt zařízení k odběru tepelné energie bude zpracován oprávněnou osobou. 3. Projekt ještě v konceptu během vypracování předloží projektant odběratele ke konzultaci dodavateli tepelné energie. 4. Má-li dodavatel tepelné energie k tomuto projektu oprávněné připomínky, nebo nesouhlasí-li s navrženým provedením, včetně měření, opraví projektant projekt podle požadavků dodavatele tepelné energie. 5. Po úplném dokončení projektu předloží odběratel dodavateli tepelné energie tento projekt ve dvou kompletních vyhotoveních ke konečnému schválení. 6. Souhlas s projektem potvrdí dodavatel tepelné energie přímo na jednotlivých výkresech svým razítkem a podpisem. Jedno kompletní vyhotovení projektu si dodavatel tepelné energie ponechá pro svou potřebu a zbývající vrátí potvrzené odběrateli. 7. Veškeré výkresové projektové podklady zařízení v majetku nebo užívání PT nebo PDT budou předány v digitální formě v dwg či dgn formátu. 8. Vyžaduje-li ještě dodavatel tepelné energie předložení projektové dokumentace na vlastní tepelné odběrné zařízení za předávací stanicí (tj. potrubní rozvody v areálu odběratele, situační plány a schéma zapojení otopných těles, technologické zařízení vyžadující dodávku tepelné energie,...) je odběratel povinen mu tuto dokumentaci předložit k nahlédnutí. 9. V případě nesplnění požadavků dodavatele tepelné energie při vypracování projektu, má právo dodavatel tepelné energie od prodeje tepelné energie ustoupit bez nároků odběratele na úhradu škody tímto postupem vzniklé. 4.2 PŘEDPISY PRO ZPRACOVÁNÍ PROJEKTOVÉ DOKUMENTACE ZA ÚČELEM REALIZACE PŘIPOJENÍ NA CZT A REKONSTRUKCE STÁVAJÍCÍCH JIŽ PŘIPOJENÝCH ZAŘÍZENÍ 1. Teplotní parametry ve vodních sítích v topném období: horkovodní síť C/68,5 C teplovodní síť (přímé připojení pro vytápění objektů). 80 C/63 C síť TUV C 60 C 2. Teplotní parametry ve vodních sítích mimo topné období: horkovodní síť C/68,5 C teplovodní síť (přímé připojení pro vytápění objektů). 80 C/63 C síť TUV C 60 C 3. Připojení objektových předávacích stanic za předávací stanicí připojenou na horkovodní síť teplovodní síť( konstantní topná voda) C/70 C * 4. Tlakové parametry ve vodních sítích: horkovodní síť...přetlak max. 2,5 MPa horkovodní síť...diferen ční tlak v topném období max. 1,3 MPa 6

7 horkovodní síť...diferen ční tlak v topném období min. 0,15 MPa horkovodní síť...diferen ční tlak v mimo topném období max. 1,08 MPa horkovodní síť...diferen ční tlak v mimo topném období min. 0,15 MPa teplovodní síť...přetlak max. 0,6 MPa síť TUV a cirkulace...přetlak je závislý na přetlaku v síti studené vody 5. Teplotní a tlakové parametry v parní síti budou upřesněny dle místa odběru. 6. Zpracovatel projektové dokumentace je povinen dodržet všechny technické podmínky a omezení jednotlivých navrhovaných komponent tak, aby po uvedení do provozu plnily uvažovanou funkci a zároveň tak, aby jejich dimenzování bylo pro uvažovanou funkci optimální. 7. Veškeré potrubní rozvody budou zhotoveny jako podzemní. Nadzemní vedení je přípustné pouze v případě technické neproveditelnosti podzemního vedení. 8. Rozvody TUV a cirkulace provedené bezkanálovou technologií budou provedeny z materiálu nepodléhajícímu korozi. 9. Rozvody páry, horkovodu a teplovodu budou provedeny z oceli tř.11 či z oceli tř Rozvody kondenzátu budou provedeny z oceli tř Potrubí z oceli tř.17 bude uloženo tak, aby nedošlo ke styku mezi touto ocelí a ocelí jiných tříd. 12. Veškeré materiály potrubí a technologie pro rozvod TUV a cirkulace budou doloženy platnými atesty pro rozvod pitné vody platnými pro Českou republiku s možností provozního teplotního zatížení min. 90 C. * Obvyklé parametry. Konkrétní parametry budou určeny dle místa připojení. 13. Všechny armatury budou přístupné pro běžnou manipulaci (osa vřetena nesmí být výše než 1800 mm nad stabilní podlahou v manipulačním místě obsluhy; tento požadavek lze zmírnit pouze po předchozím písemném souhlasu dodavatele tepelné energie). 14. Armatury na bezkanálových rozvodech budou přednostně standardní od výrobce použitého bezkanálového systému. 15. Armatury na rozvodech TUV a cirkulace budou z materiálu nepodléhajícímu korozi. 16. Armatury na přístupných rozvodech TUV a cirkulace budou kulové uzávěry nebo uzavírací klapky. Na odbočce cirkulace do zásobovaných objektů bude osazeno šoupátko. 17. Armatury na přístupných rozvodech horkovodu a páry budou kulové uzávěry. 18. Armatury na přístupných rozvodech teplovodu a cirkulace budou uzavírací klapky nebo kulové uzávěry. 19. Izolace rozvodů tepelné energie budou provedeny v souladu s vyhláškou MPO č.151/2001 Sb., kterou se stanoví podrobnosti užití energie při rozvodu tepelné energie a vnitřních rozvodů tepelné energie. 20. Povrchová úprava izolace v kolektorech bude provedena z plechu nepodléhajícímu korozi či s úpravou zabraňující korozi. Bude provedeno ochranné pospojení všech elektricky vodivých částí povrchové úpravy. 21. Povrchová úprava izolace, popř. potrubí na přístupných místech bude řádně označena: potrubí TUV: příčný pruh barvy návěstní oranžové potrubí cirkulace: dva příčné pruhy vedle sebe barev návěstní oranžové a tmavě zelené potrubí teplovodu (výstup z PS): příčný fialový pruh potrubí teplovodu (zpátečka do PS): dva příčné pruhy vedle sebe, fialový a tmavě zelený potrubí horkovodu a páry (vstup do PS): příčný červený pruh potrubí horkovodu a kondenzátu (výstup z PS): příčný tmavě zelený pruh 22. V PS, v místech odboček bude označení potrubí zhotoveno tak, aby bylo zřejmé pro pozorovatele o jaká potrubí se jedná. U potrubních řadů v kolektoru, v průchozím a průlezném kanálu bude označení každých max. 30 m a u odboček. 23. Na odbočce páry, kondenzátu, horkovodu, teplovodu, TUV a cirkulace bude osazen uzávěr přednostně v kolektoru, popř. v bezkanálovém provedení či v šachtě. 24. V místě předání v zásobovaném objektu na potrubí TUV a cirkulace bude osazen uzávěr. 7

8 25. Na rozvodech páry, kondenzátu, horkovodu, teplovodu, TUV a cirkulace v kolektoru, ve všech druzích kanálů a v PS budou instalovány vypouštěcí armatury vždy v nejnižším bodě, v dimenzi o dva řády nižší než rozvod, ale o nejmenší světlosti DN 25 a o největší světlosti DN 150. Nižší světlost než DN 25 je přípustná pouze v případě, že rozvod má menší světlost než DN 25. V případě budování nového úseku kolektoru nebo PS je nutné zabezpečit odvodnění. 26. Teplovody v kolektoru budou rozděleny na samostatně uzavíratelné sekce o délce cca 200 m, s možností vypuštění a odvzdušnění. 27. Na rozvodech páry, kondenzátu, horkovodu, teplovodu, TUV a cirkulace provedených bezkanálovou technologií budou instalovány vypouštěcí armatury vždy v nejnižším bodě. 28. Na rozvodech páry, kondenzátu, horkovodu, teplovodu, TUV a cirkulace v kolektoru, ve všech druzích kanálů a v PS budou instalována odvzdušňovací zařízení vždy v nejvyšším bodě. V případě použití odvzdušňovací nádoby a svodu s uzavírací armaturou bude odvzdušňovací nádobka min. DN 100 v délce min 200 mm. Svod bude mít min. dimenzi DN Na rozvodech páry, kondenzátu, horkovodu, teplovodu, TUV a cirkulace provedených bezkanálovou technologií budou instalovány odvzdušňovací armatury vždy v nejvyšším bodě. 30. Před uzávěr ( ve smyslu proudění vody ) cirkulačního potrubí u odběratele bude nainstalovaná regulační armatura s možností aretace pro regulaci průtoku cirkulace. Dále musí být zajištěna možnost okamžitého odměření průtoku v cirkulačním potrubí pomocí zařízení SVT T 41 fy Enbra Brno. 31. Pro hydraulické vyvážení odběrů tepelné energie bude použita kvantitativní regulace škrcení. 32. Veškeré odběry tepelné energie budou osazeny měřidly. Typ měřidla a způsob zapojení určí specializované pracoviště dodavatele tepelné energie. 33. Ukazovací teploměry v PS budou umístěny tak, aby byly pro obsluhu čitelné. 34. Stupnice pro odečet teploty bude ve C. 35. Ukazovací teploměry ve PS budou v takovém množství, aby ukazovaly teplotu horkovodu na vstupu a výstupu, teplotu teplovodu na vstupu a výstupu, teplotu teplovodu a horkovodu za samostatně uzavíratelnými výměníky či sekcemi výměníků v okruhu ohřevu pro vytápění, teplotu studené vody pro přípravu TUV na vstupu, teplotu TUV na výstupu a teplotu TUV za každým technologickým zařízením pro ohřev TUV. 36. Pro možnost připojení PS na centrální dispečink za účelem monitorování a řízení soustavy CZT bude PS vybavena měřicí a regulační technikou umožňující přenos dat na centrální dispečink v technologii Tirs Web.Touto technikou budou vybaveny všechny PS od celkového instalovaného tepelného výkonu nad 300 kw včetně. Výše uvedené předávací stanice budou osazeny snímači hodnot umožňující monitorování a ovládání následujících parametrů: Havarijní stavy: Při následujících havarijních stavech je nutno odblokovat danou havárii přímo na zdroji, jinak nesmí být zařízení uvedeno do chodu. STOP tlačítko Zaplavení Teplota vnitřního prostoru PS > 40º C Teplota TUV > 75º C -v případě dalších samostatných regulačních okruhů s havarijním uzávěrem, tyto okruhy neodstavovat. Teplota ÚT > 95º C, v případě dalších samostatných regulačních okruhů s havarijním uzávěrem, tyto okruhy neodstavovat Překročení maximálního tlaku v systému oddělit okruh ÚT a TUV (v případě dalších samostatných regulačních okruhů s havarijním uzávěrem, tyto okruhy neodstavovat). Následující havárie bude automaticky zrušena po ukončení příčiny havarijního stavu. Výpadek fáze Překročení minimálního tlaku v systému s funkčním doplňováním oddělit okruh ÚT a TUV (v případě dalších samostatných regulačních okruhů s havarijním uzávěrem, tyto okruhy neodstavovat ). Výstrahy Dlouhodobé doplňování vody Dlouhodobé překročení spotřeby TUV -z vodoměru studené vody zjišťovat údaje o zvýšeném (nepřetržitém) průtoku. Překročení teploty TUV>70º C 8

9 Teplota žádaná (z křivky) je odlišná od teploty skutečné o plus mínus 10º C pro TUV i ÚT. Poruchy čerpadel ÚT, TUV Min. tlak TUV na výstupu Informační Teplota a tlak na přívodu primáru Teplota a tlak na zpátečce primáru Teplota prostoru PS Teplota venkovní Tlak na výstupu sekundáru z PS (Tlak přívodu sekundáru) Teplota sek. výstupu ze stanice CT pro TUV a ÚT podle křivky (požadovaná teplota) Teplota sek. výstupu ze stanice CT pro TUV a ÚT (skutečná teplota) Teplota sek. zpátečky do stanice CT pro TUV a ÚT Teplota sek. jednotlivé větve za rozdělovačem (výstup) Teplota sek. jednotlivé větve před sběračem (vratná) Teplota TUV na výstupu (skutečná) Teplota TUV na výstupu (požadovaná) Teplota TUV cirkulace Chod čerpadel porucha čerpadla Dopouštění do BDS + dopouštění do systému Odpouštění ze systému Signalizace zdvihu regulace el. pohonu (%) Spotřeba vody pro ohřev TUV Tlak TUV na výstupu Ovládací Nastavení topné křivky pro jednotlivé větve na zdroji (pokud jsou samostatně regulovatelné) Noční útlum a korekce pro jednotlivé větve na zdroji (pokud jsou samostatně regulovatelné) TPS katalog Tlaky na sekundární straně výměníkové stanice Maximální doba dopouštění do topného systému nebo do BDS je-li osazena Maximální spotřeba vody pro ohřev TUV Požadované parametry TUV Časový program cirkulace TUV Servis ovládání čerpadel, servoventilů a ventilů 37. Veškeré manometry se umístí do manometrické roviny. Tato rovina je vodorovná rovina 1,5 m nad podlahou PS. Tento požadavek lze zmírnit pouze po předchozím písemném souhlasu dodavatele tepelné energie. 38. Na veškerých manometrech budou příslušnou barvou označeny ty tlakové hodnoty, které udávají příslušné ČSN. 39. Ukazovací tlakoměry ve PS budou v takovém množství, aby ukazovaly přetlak horkovodu na vstupu a výstupu, přetlak teplovodu na vstupu a výstupu, přetlak teplovodu a horkovodu za samostatně uzavíratelnými výměníky či sekcemi výměníků v okruhu ohřevu pro vytápění a přetlak TUV za každým technologickým zařízením pro ohřev TUV. Pro měření tlaku pro dálkový přenos údajů z PS na dispečink budou snímače tlaku na horkovodu na vstupu a výstupu, na teplovodu na vstupu a na TUV na výstupu. 40. Stupnice pro odečet tlaku bude v Pa, popřípadě v násobné či dílčí jednotce (např. kpa, MPa atd.). 41. Pro ohřev vody pro vytápění budou použity minimálně dvě paralelně zapojené samostatně uzavíratelné sekce. Tento požadavek lze zmírnit pouze po předchozím písemném souhlasu dodavatele tepelné energie. 42. Pro eliminaci teplotní roztažnosti vody u teplovodu budou použita taková expanzní zařízení či zapojení, při kterých není doplňovaná voda do systému nasycena vzduchem. 9

10 43. V případě použití paralelně provozovaných čerpadel pro pohyb pracovního média budou použita čerpadla se shodnou charakteristikou. Za každé paralelně zapojené čerpadlo bude umístěna armatura zabraňující bez vnějšího impulsu zpětnému pohybu pracovního média v případě odstavení čerpadla (např. zpětná klapka). Za čerpadlo se pro případ tohoto článku považuje též skupina sériově zapojených čerpadel. 44. Doplňování vody z horkovodu do teplovodu bude zapojeno dle schématu (viz. obr.1). Místo napojení z horkovodu bude za teplosměnnou plochou a před regulační armaturou ve směru proudění vody. Místo napojení do teplovodu bude v místě napojení expanzního zařízení. Obr Mimo havarijní uzávěry odstavující PS od přívodu tepelné energie budou osazeny též havarijní uzávěry či havarijní uzávěr na přívodu a zpětná armatura na zpátečce nosiče tepelné energie pro odstavení ohřevu TUV. 46. Havarijní uzávěry musí odstavit PS minimálně v těchto případech: zaplavení PS zvýšení teploty TUV nad 75 C zvýšení teploty teplovodu (ÚT) nad 95 C pokles tlaku v soustavě teplovodu (ÚT) pod 75% provozního přetlaku MPa překročení max. tlaku v sekundárním systému ÚT (při překročení přetlaku 0,6 MPa) zvýšení teploty vzduchu v prostoru PS nad 40 C Havarijní uzávěry musí odstavit ohřev TUV minimálně v tomto případě: zvýšení teploty TUV nad 70 C 10

11 47. Na hranici mezi kolektorem a neprůlezným kanálem musí být zděná příčka oddělující prostor kolektoru od prostoru kanálu. Příčka musí být omítnuta alespoň ze strany kolektoru. Musí být provedeno odvodnění kanálu svedené k podlaze kolektoru o světlosti DN Zaústění kolektoru a všech druhů kanálů do objektu musí být hermeticky uzavřeno s odvětráním prostoru kolektoru či všech druhů kanálů průduchem vyvedeným při stěně budovy nad terén. 49. Na přívodech studené vody (pro přípravu TUV) do PS, horkovodu do PS a teplovodu odběrateli budou osazeny odlučovače mechanických částic (filtry) tak, aby byly čistitelné bez přerušení provozu sítě. 50. Regulační armatury budou osazeny za technologickým zařízením pro přenos tepelné energie a v takovém množství, které je nejnižší pro úplné žádané vyregulování provozu ohřívaného média. Charakteristika (závislost průtoku na zdvihu) regulační armatury bude rovnoprocentní či modifikovaná rovnoprocentní. 51. Přívodní a zpětné potrubí horkovodu bude vybaveno spojovacím potrubím v místě odběru o světlosti DN 25. Na přívodním potrubí bude propojení umístěno před hlavním uzávěrem ve smyslu proudění teplonosné látky a na zpátečním potrubí bude umístěno za hlavním uzávěrem. Propojení bude obsahovat dvě uzavírací armatury mezi nimiž bude vypouštěcí potrubí s uzavírací armaturou. 52. Na přívodním potrubí městské (studené) vody za hlavním uzávěrem ve směru proudění musí být osazena zpětná klapka. Mezi touto zpětnou klapkou a hlavním uzávěrem musí být osazen vypouštěcí (odvodňovací) kohout pro možnost kontroly funkce zpětné klapky dle ČSN Tlakoměry musí být osazeny tak, aby bylo možné provádět jejich kontrolu nulováním dle ČSN čl Tlakoměry musí být opatřeny kondenzační smyčkou dle ČSN čl Z důvodu tlakové diference horkovodní sítě musí být do systému předávací stanice osazen regulátor tlakové diference 5. PROVOZNÍ PODMÍNKY 5.1 PROVOZ ZAŘÍZENÍ 1. Veškerá zařízení připojená na CZT budou obsluhována pracovníky s potřebnou kvalifikací. Provozovatel PS(předávací stanice) musí zajistit : školení pro pracovníky obsluhy PS ve smyslu ČSN tam, kde jsou provozovány tlakové nádoby stabilní(dále pouze TNS) čl. 3 přílohy nejméně 1 x za 3 roky školení a přezkoušení obsluh ze znalostí ČSN a místních provozních předpisů(dále pouze MPP) pro provoz potrubí nejméně 1 x za 2 roky. Školení obsluh dle vyhlášky 50/78 Sb Povinností provozovatele PS je vypracování MPP pro potrubí a předložení ke schválení dodavateli. Součástí tohoto předpisu musí být zejména Druhy a značení potrubí Povinnosti provozovatele potrubí Povinnosti odpovědného technika Povinnosti obsluhy Povinnosti pracovníků údržby Způsob vedení provozní dokumentace Uvádění potrubí do provozu Provoz potrubí za normálních podmínek Hlášení závad Opravy potrubí Předání potrubí do opravy a převzetí z opravy údržba armatur na potrubí kontrola termoizolace seznam obsluh potrubí 3. Provozovatel PS musí zajistit odpovědným technikem kontroly ve smyslu MPP pro provoz potrubí nejméně 1 x za 6 měsíců. 11

12 4. Povinností provozovatele PS je vypracování Provozního řádu PS a jeho předložení ke schválení dodavateli. Součástí tohoto předpisu musí být zejména Určení osob oprávněných ke vstupu do PS Důležitá telefonní čísla Popis vybavení PS Podrobný návod k obsluze PS(včetně najížděcího diagramu) Periodikum kontrol výstroje PS Způsob a četnost kontroly havarijních stavů Povinnosti obsluhy PS Povinnosti provozovatele PS 5. Provozovatel TNS je povinen na těchto zařízeních provádět Veškeré zkoušky a revize ve smyslu ČSN Přezkušování výstroje ve smyslu ČSN Vést provozní záznamy ve smyslu ČSN Provozovatel PS je povinen Tam, kde není PS vybavena TNS zajistit přezkušování veškeré výstroje ve smyslu provozního řádu PS provádět pravidelné přezkušování výstroje a vést o tomto záznamy v provozním deníku PS Provádět běžnou preventivní údržbu ve smyslu Provozního řádu PS a MPP a o této vést provozní záznamy 7. PS, která není monitorována prostřednictvím dispečinku musí být 2 x denně kontrolována obsluhou. Zároveň určí odběratel tepelné energie pověřenou osobu, která bude telefonicky dostupná a schopná zajistit okamžitý přístup k zařízení v případě havárie po celých 24 hodin. 8. Dodavatel tepelné energie požaduje od provozovatele zařízení napojených na CZT zajištění přístupu k měřicímu zařízení a hlavním uzavíracím armaturám. 9. Provozovatel primárního rozvodu se stává účastníkem stavebního řízení dle zákona č.50/1976 Sb.(stavebního zákona) ve znění platných předpisů. 5.2 OPRAVY A ÚDRŽBA ZAŘÍZENÍ 1. Odběratel je povinen oznámit dodavateli zásah do potrubí, při kterém dojde k odpuštění topného media 2. V případě prací prováděných na zařízení napojených na primární potrubí dodavatele tepelné energie požaduje dodavatel dodržení maximální doby odstávky do 2 hodin a s vyjímkou havárií a poruch a včasné nahlášení minimálně den před odstavením. Při porušení výše uvedeného ustanovení může dodavatel tepelné energie na odběrateli požadovat úhradu jemu vzniklé ztráty. 3. Opravy na zařízení PS a potrubí smí provádět pouze oprávněná firma ve smyslu vyhlášky 18/79 Sb. ČÚBP 4. Opravy, které jsou zásahem do tlakového celku potrubí či výměníků tepla musí být zdokumentovány projektově a doloženy příslušnými hutními osvědčeními, kopiemi svářečských oprávnění, atesty a prohlášeními o shodě použitých prvků a materiálů. Oprava musí být dokladována protokolem s číslem oprávnění provádějící organizace. 5. Zajištění zařízení z hlediska bezpečnosti práce při provádění oprav musí být v souladu dle platných předpisů. Schváleno v Plzni dne

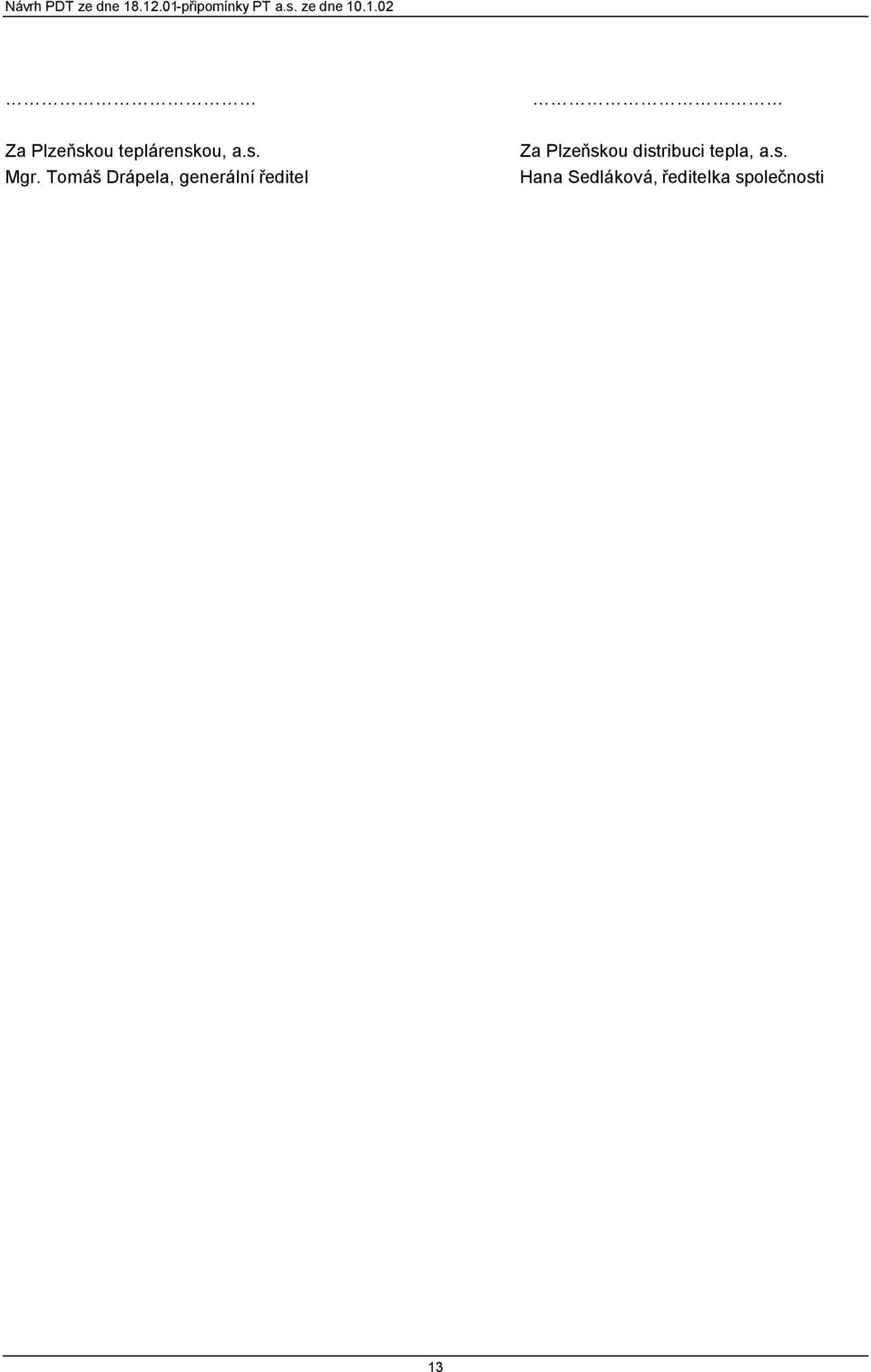

13 Za Plzeňskou teplárenskou, a.s. Mgr. Tomáš Drápela, generální ředitel Za Plzeňskou distribuci tepla, a.s. Hana Sedláková, ředitelka společnosti 13
