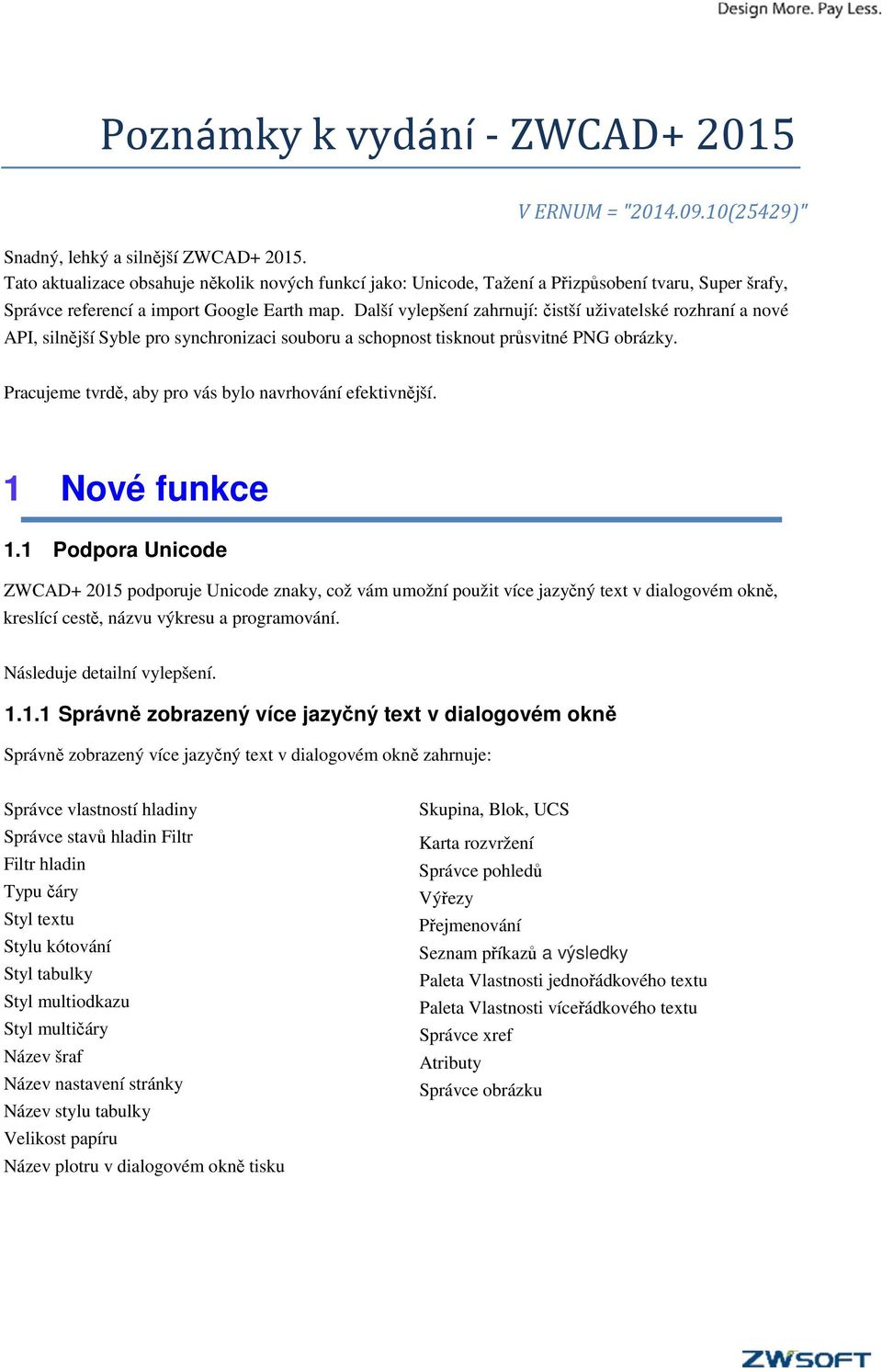

1 Poznámky k vydání - ZWCAD V ERNUM = " (25429)" Snadný, lehký a silnější ZWCAD Tato aktualizace obsahuje několik nových funkcí jako: Unicode, Tažení a Přizpůsobení tvaru, Super šrafy, Správce referencí a import Google Earth map. Další vylepšení zahrnují: čistší uživatelské rozhraní a nové API, silnější Syble pro synchronizaci souboru a schopnost tisknout průsvitné PNG obrázky. Pracujeme tvrdě, aby pro vás bylo navrhování efektivnější. 1 Nové funkce 1.1 Podpora Unicode ZWCAD podporuje Unicode znaky, což vám umožní použit více jazyčný text v dialogovém okně, kreslící cestě, názvu výkresu a programování. Následuje detailní vylepšení Správně zobrazený více jazyčný text v dialogovém okně Správně zobrazený více jazyčný text v dialogovém okně zahrnuje: Správce vlastností hladiny Správce stavů hladin Filtr Filtr hladin Typu čáry Styl textu Stylu kótování Styl tabulky Styl multiodkazu Styl multičáry Název šraf Název nastavení stránky Název stylu tabulky Velikost papíru Název plotru v dialogovém okně tisku Skupina, Blok, UCS Karta rozvržení Správce pohledů Výřezy Přejmenování Seznam příkazů a výsledky Paleta Vlastnosti jednořádkového textu Paleta Vlastnosti víceřádkového textu Správce xref Atributy Správce obrázku

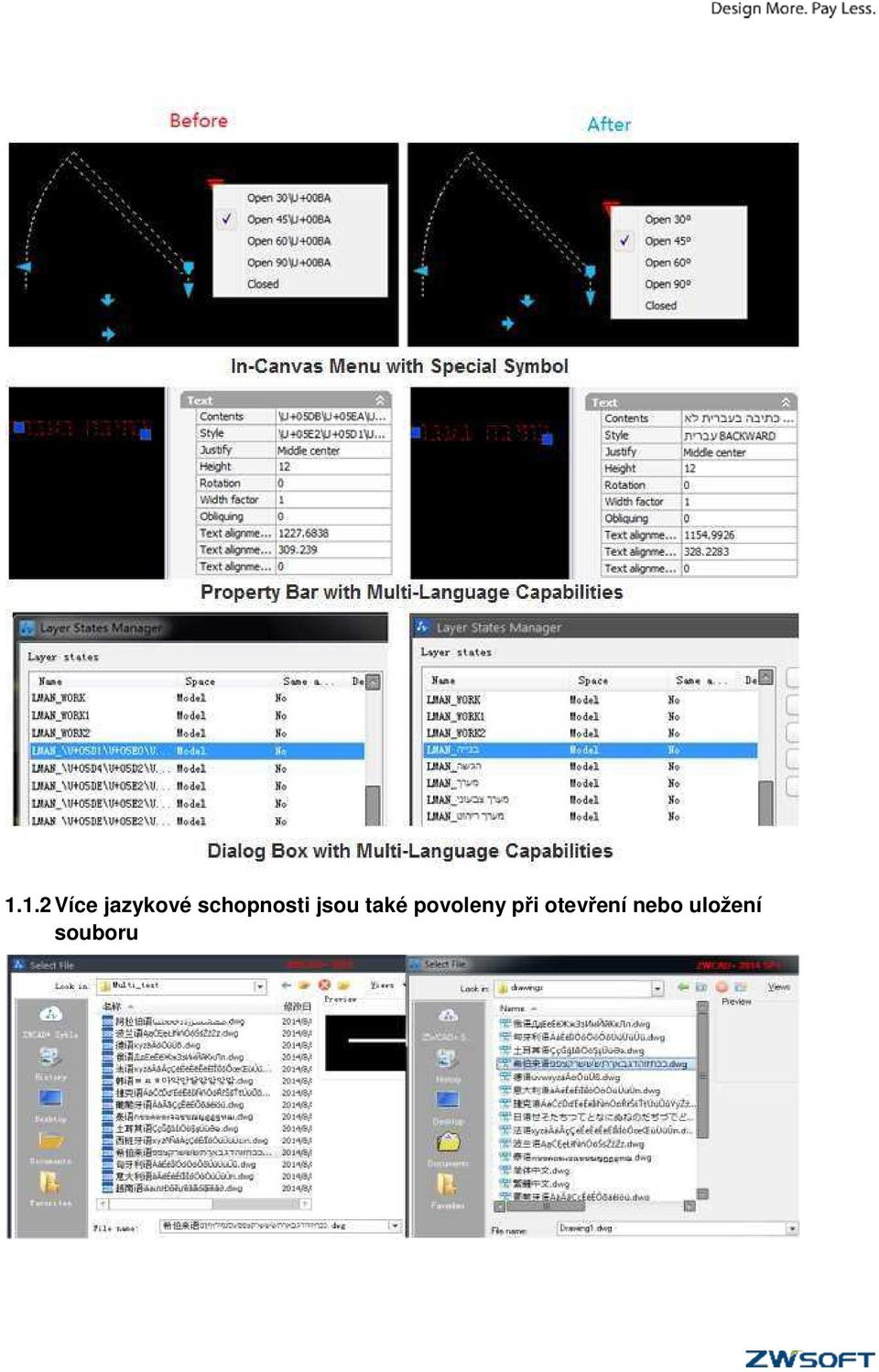

2 1.1.2 Více jazykové schopnosti jsou také povoleny při otevření nebo uložení souboru

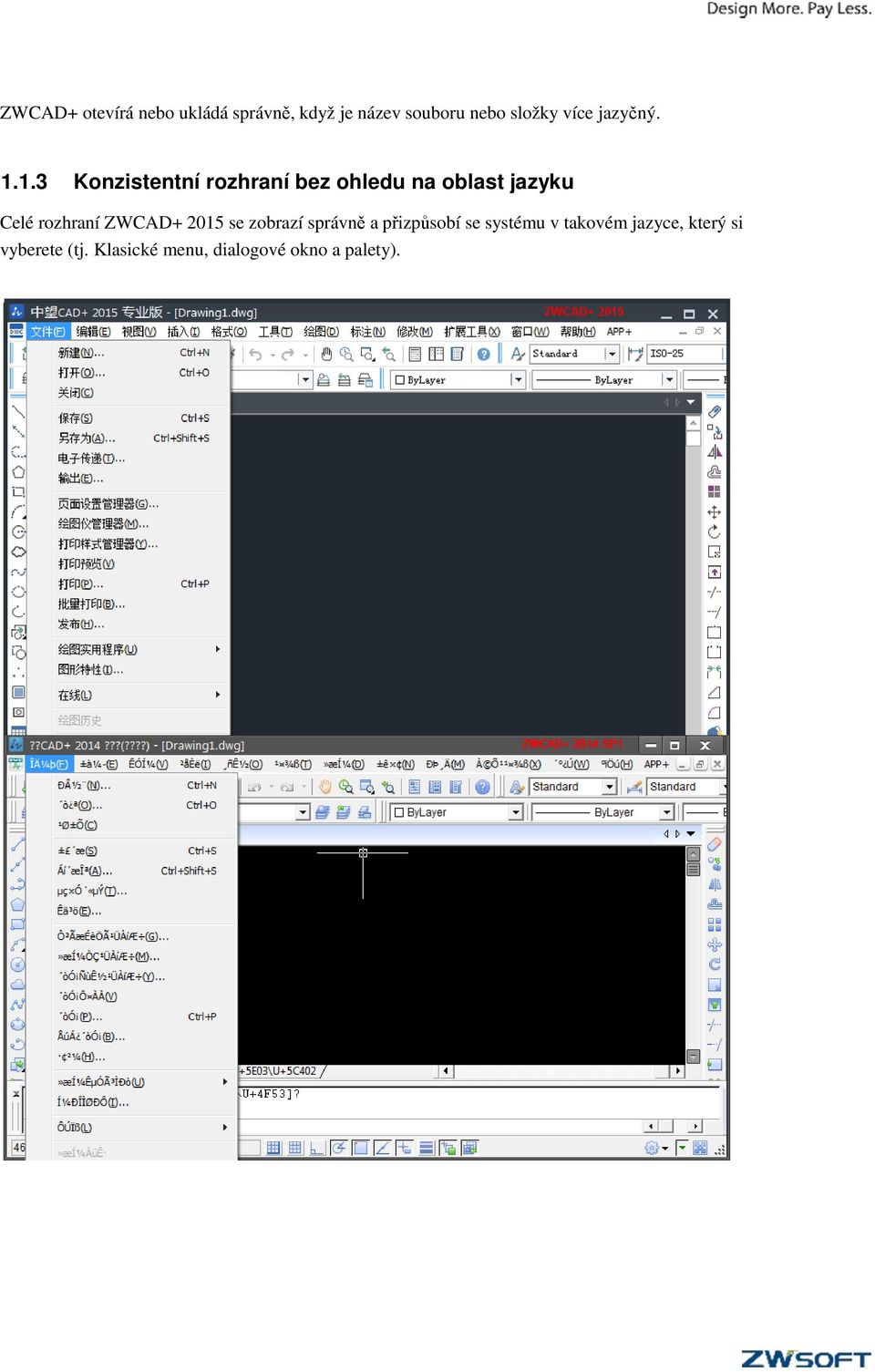

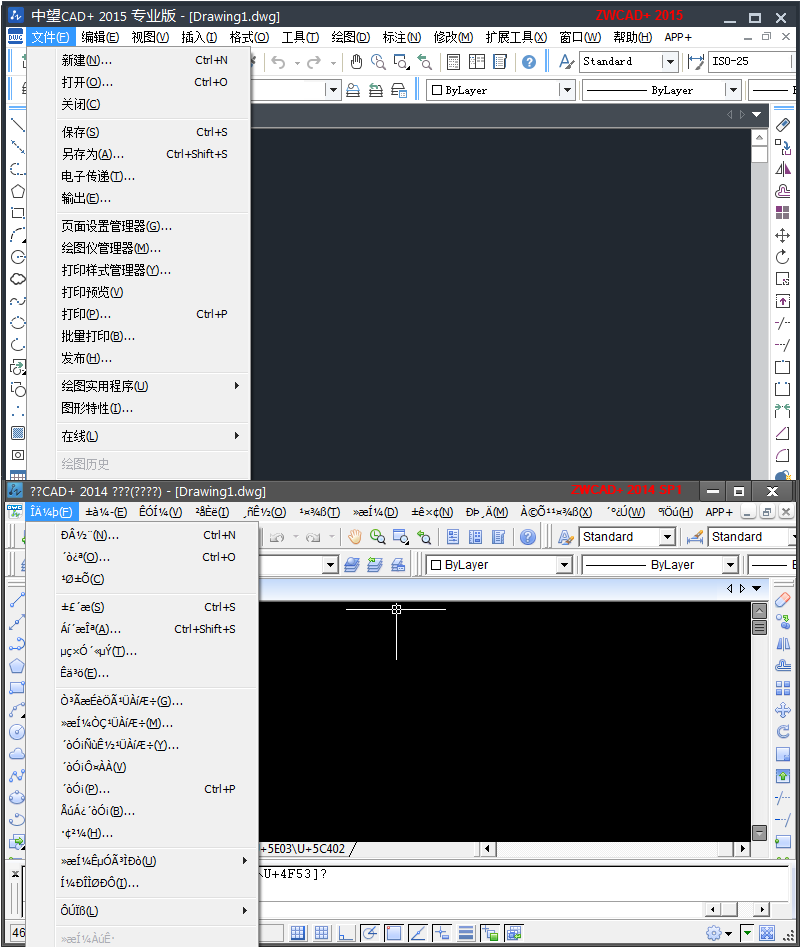

3 ZWCAD+ otevírá nebo ukládá správně, když je název souboru nebo složky více jazyčný Konzistentní rozhraní bez ohledu na oblast jazyku Celé rozhraní ZWCAD se zobrazí správně a přizpůsobí se systému v takovém jazyce, který si vyberete (tj. Klasické menu, dialogové okno a palety).

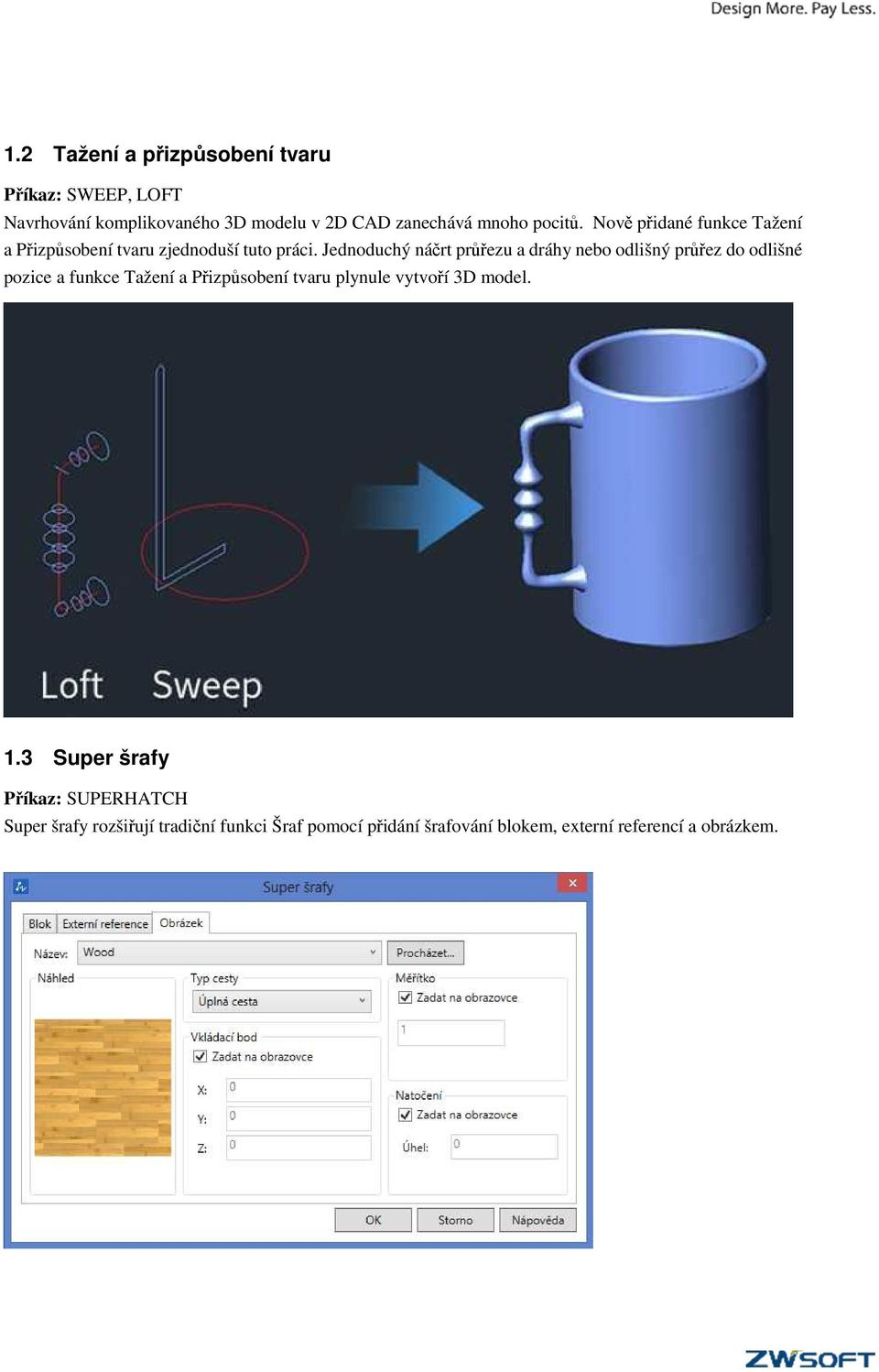

4 1.2 Tažení a přizpůsobení tvaru Příkaz: SWEEP, LOFT Navrhování komplikovaného 3D modelu v 2D CAD zanechává mnoho pocitů. Nově přidané funkce Tažení a Přizpůsobení tvaru zjednoduší tuto práci. Jednoduchý náčrt průřezu a dráhy nebo odlišný průřez do odlišné pozice a funkce Tažení a Přizpůsobení tvaru plynule vytvoří 3D model. 1.3 Super šrafy Příkaz: SUPERHATCH Super šrafy rozšiřují tradiční funkci Šraf pomocí přidání šrafování blokem, externí referencí a obrázkem.

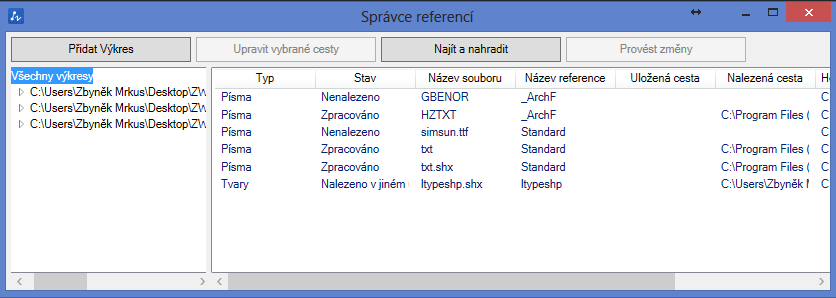

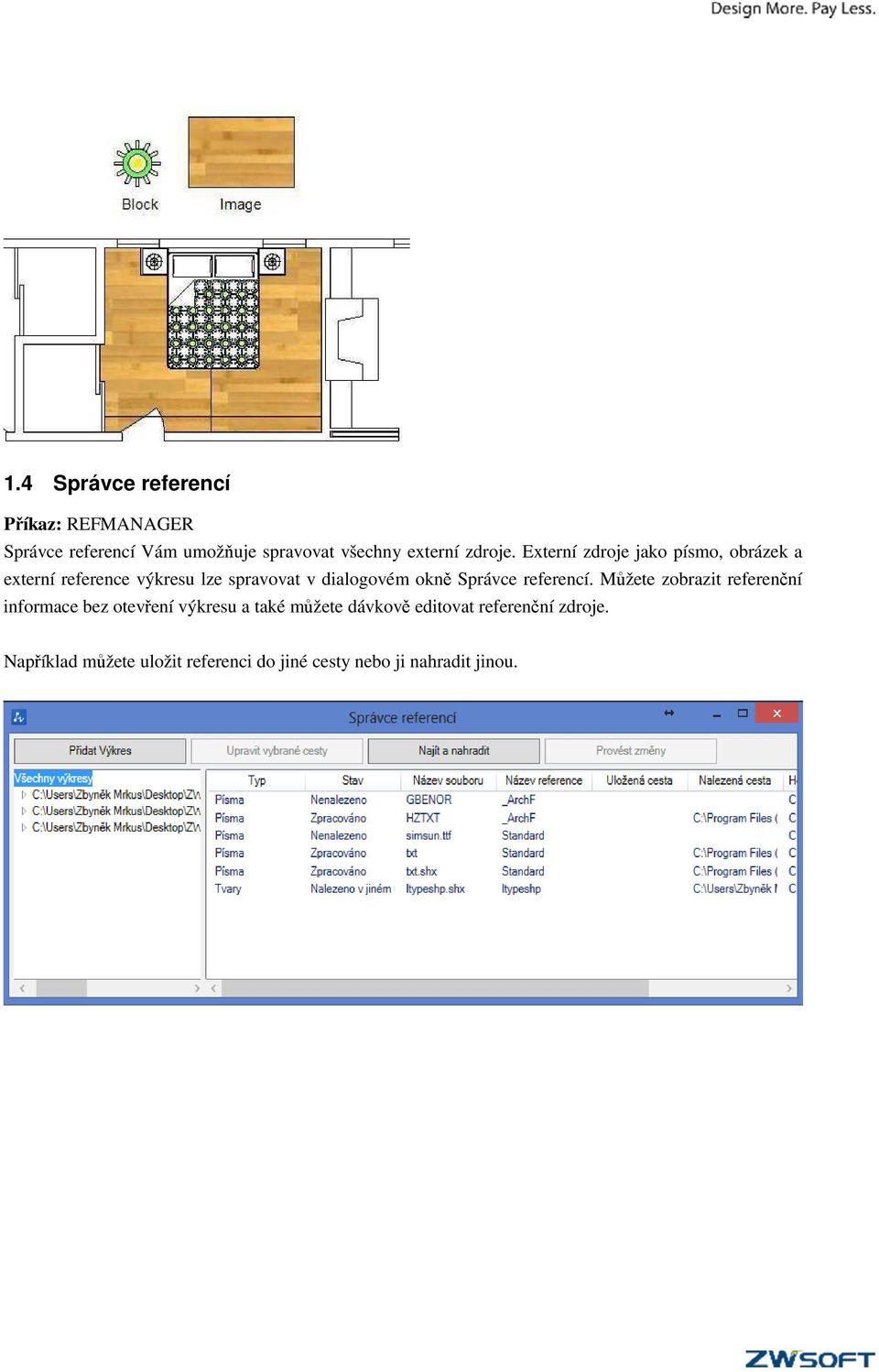

5 1.4 Správce referencí Příkaz: REFMANAGER Správce referencí Vám umožňuje spravovat všechny externí zdroje. Externí zdroje jako písmo, obrázek a externí reference výkresu lze spravovat v dialogovém okně Správce referencí. Můžete zobrazit referenční informace bez otevření výkresu a také můžete dávkově editovat referenční zdroje. Například můžete uložit referenci do jiné cesty nebo ji nahradit jinou.

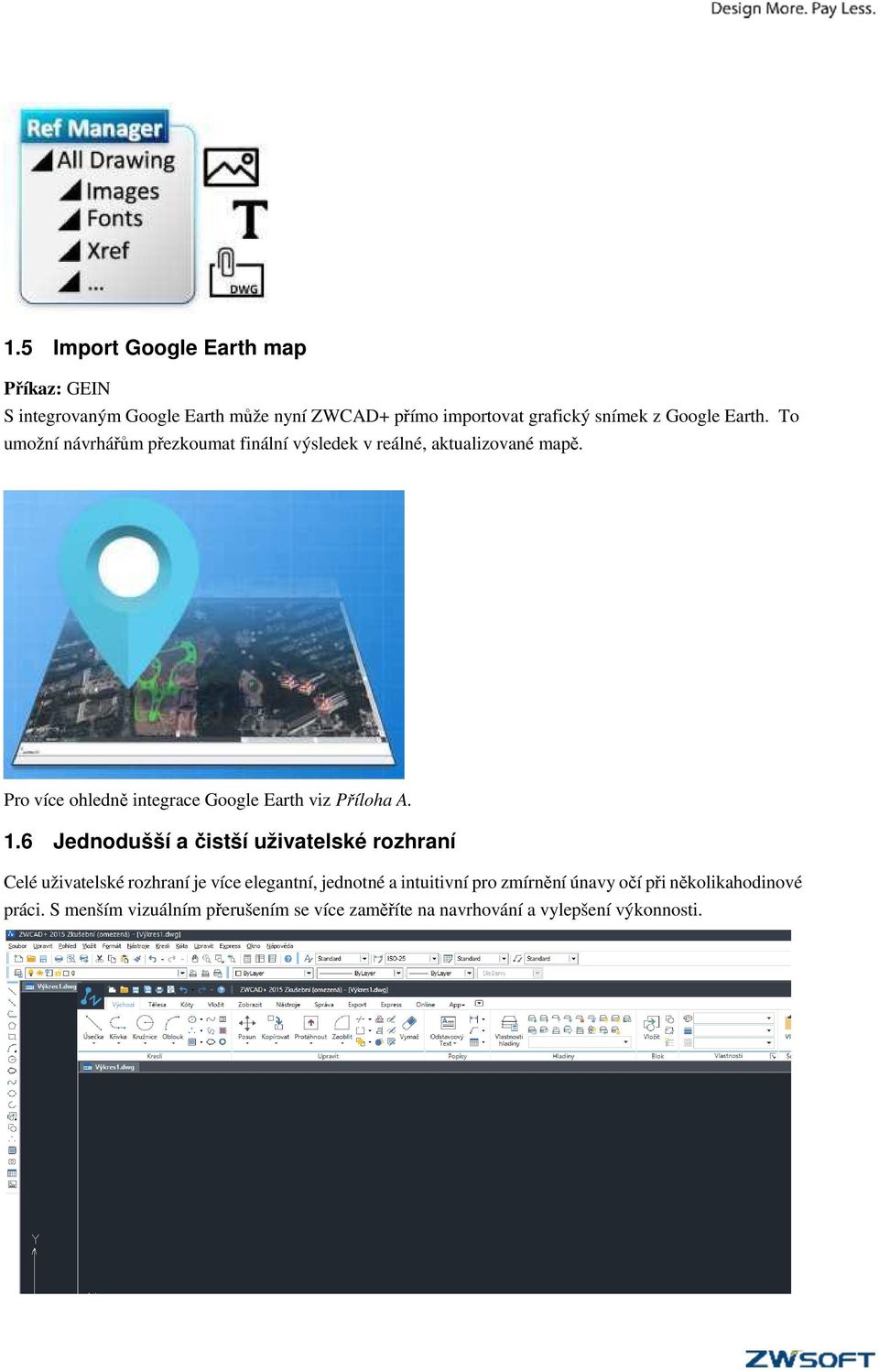

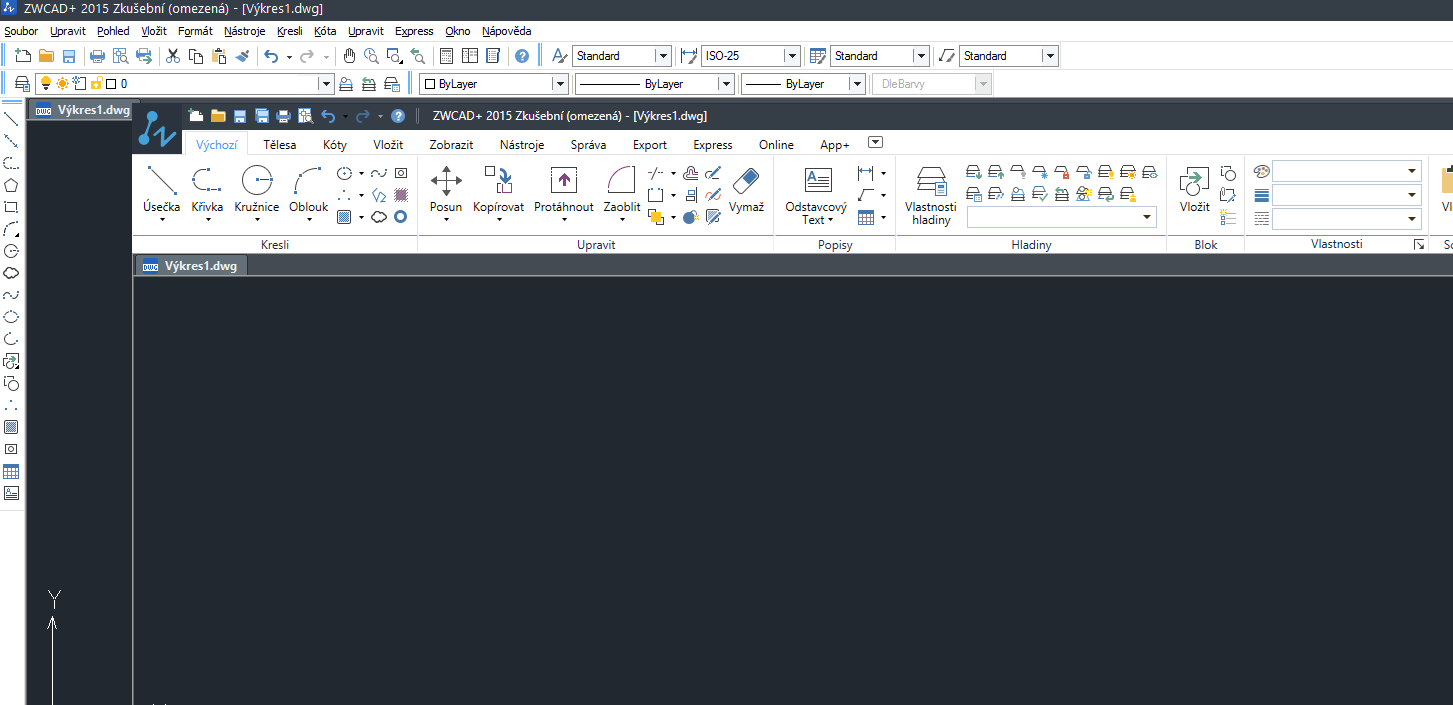

6 1.5 Import Google Earth map Příkaz: GEIN S integrovaným Google Earth může nyní ZWCAD+ přímo importovat grafický snímek z Google Earth. To umožní návrhářům přezkoumat finální výsledek v reálné, aktualizované mapě. Pro více ohledně integrace Google Earth viz Příloha A. 1.6 Jednodušší a čistší uživatelské rozhraní Celé uživatelské rozhraní je více elegantní, jednotné a intuitivní pro zmírnění únavy očí při několikahodinové práci. S menším vizuálním přerušením se více zaměříte na navrhování a vylepšení výkonnosti.

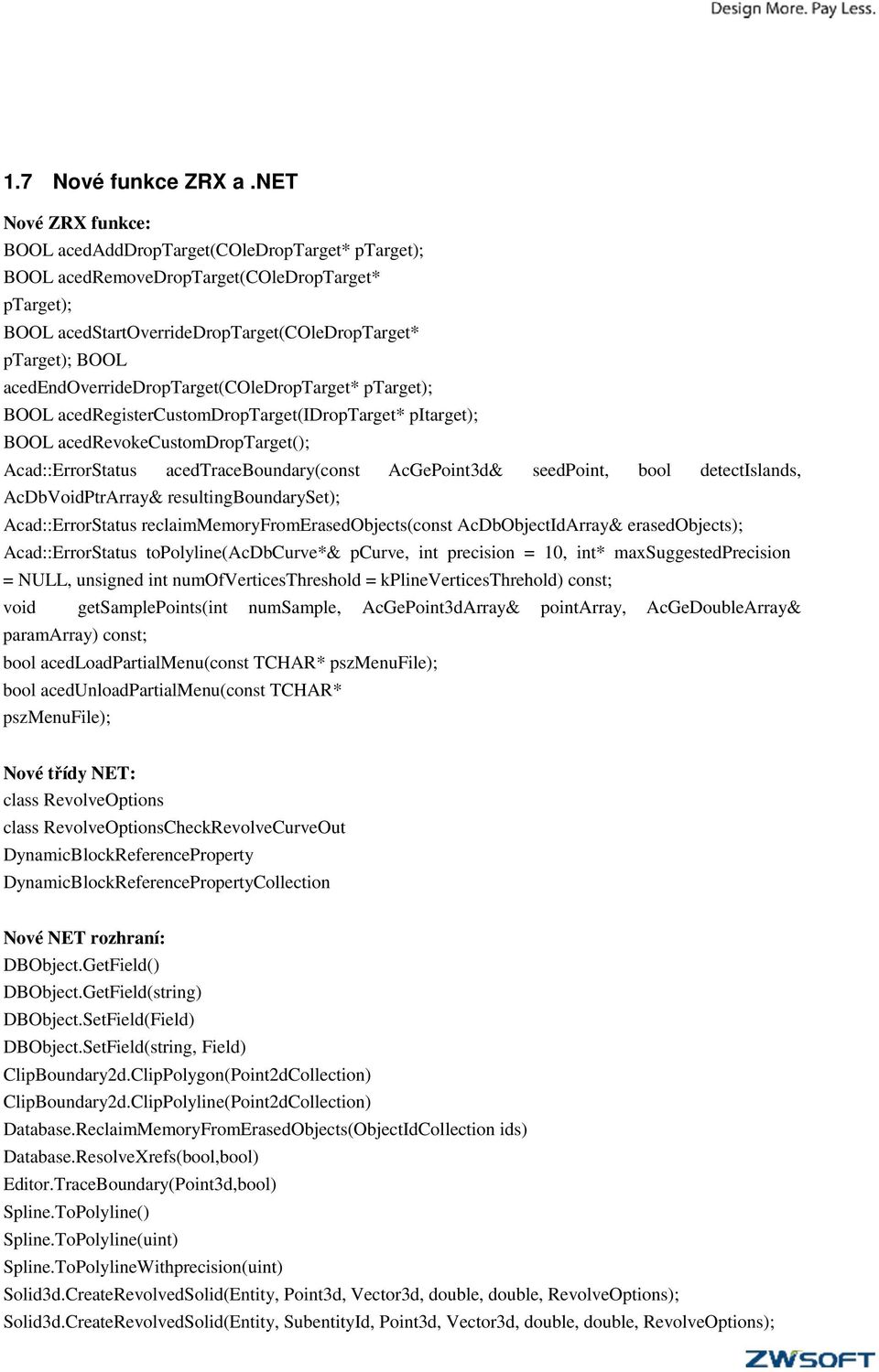

7 1.7 Nové funkce ZRX a.net Nové ZRX funkce: BOOL acedadddroptarget(coledroptarget* ptarget); BOOL acedremovedroptarget(coledroptarget* ptarget); BOOL acedstartoverridedroptarget(coledroptarget* ptarget); BOOL acedendoverridedroptarget(coledroptarget* ptarget); BOOL acedregistercustomdroptarget(idroptarget* pitarget); BOOL acedrevokecustomdroptarget(); Acad::ErrorStatus acedtraceboundary(const AcGePoint3d& seedpoint, bool detectislands, AcDbVoidPtrArray& resultingboundaryset); Acad::ErrorStatus reclaimmemoryfromerasedobjects(const AcDbObjectIdArray& erasedobjects); Acad::ErrorStatus topolyline(acdbcurve*& pcurve, int precision = 10, int* maxsuggestedprecision = NULL, unsigned int numofverticesthreshold = kplineverticesthrehold) const; void getsamplepoints(int numsample, AcGePoint3dArray& pointarray, AcGeDoubleArray& paramarray) const; bool acedloadpartialmenu(const TCHAR* pszmenufile); bool acedunloadpartialmenu(const TCHAR* pszmenufile); Nové třídy NET: class RevolveOptions class RevolveOptionsCheckRevolveCurveOut DynamicBlockReferenceProperty DynamicBlockReferencePropertyCollection Nové NET rozhraní: DBObject.GetField() DBObject.GetField(string) DBObject.SetField(Field) DBObject.SetField(string, Field) ClipBoundary2d.ClipPolygon(Point2dCollection) ClipBoundary2d.ClipPolyline(Point2dCollection) Database.ReclaimMemoryFromErasedObjects(ObjectIdCollection ids) Database.ResolveXrefs(bool,bool) Editor.TraceBoundary(Point3d,bool) Spline.ToPolyline() Spline.ToPolyline(uint) Spline.ToPolylineWithprecision(uint) Solid3d.CreateRevolvedSolid(Entity, Point3d, Vector3d, double, double, RevolveOptions); Solid3d.CreateRevolvedSolid(Entity, SubentityId, Point3d, Vector3d, double, double, RevolveOptions);

8 Application.LoadPartialMenu(string) Application.UnloadPartialMenu(string) BlockReference.ConvertToStaticBlock() BlockReference.ConvertToStaticBlock(string) Nové NET vlastnoti: AttributeReference.MTextAttribute AttributeReference.IsMTextAttribute BlockReference.DynamicBlockReferencePropertyCollection Nový NET výčet: Database.DynamicBlockReferencePropertyUnitsType 1.8 ZWCAD Architecture je nyní viditelný v ZWCAD+ V předchozí verzi ZWCAD+ nebyly vložené objekty ze ZWCAD Architecture viditelné v ZWCAD+. Nyní se v ZWCAD zobrazí všechny objekty nakreslené pomocí ZWCAD Architecture. Tato nová funkce umožňuje sdílení mezi uživateli ZWCAD Architecture a ZWCAD+.

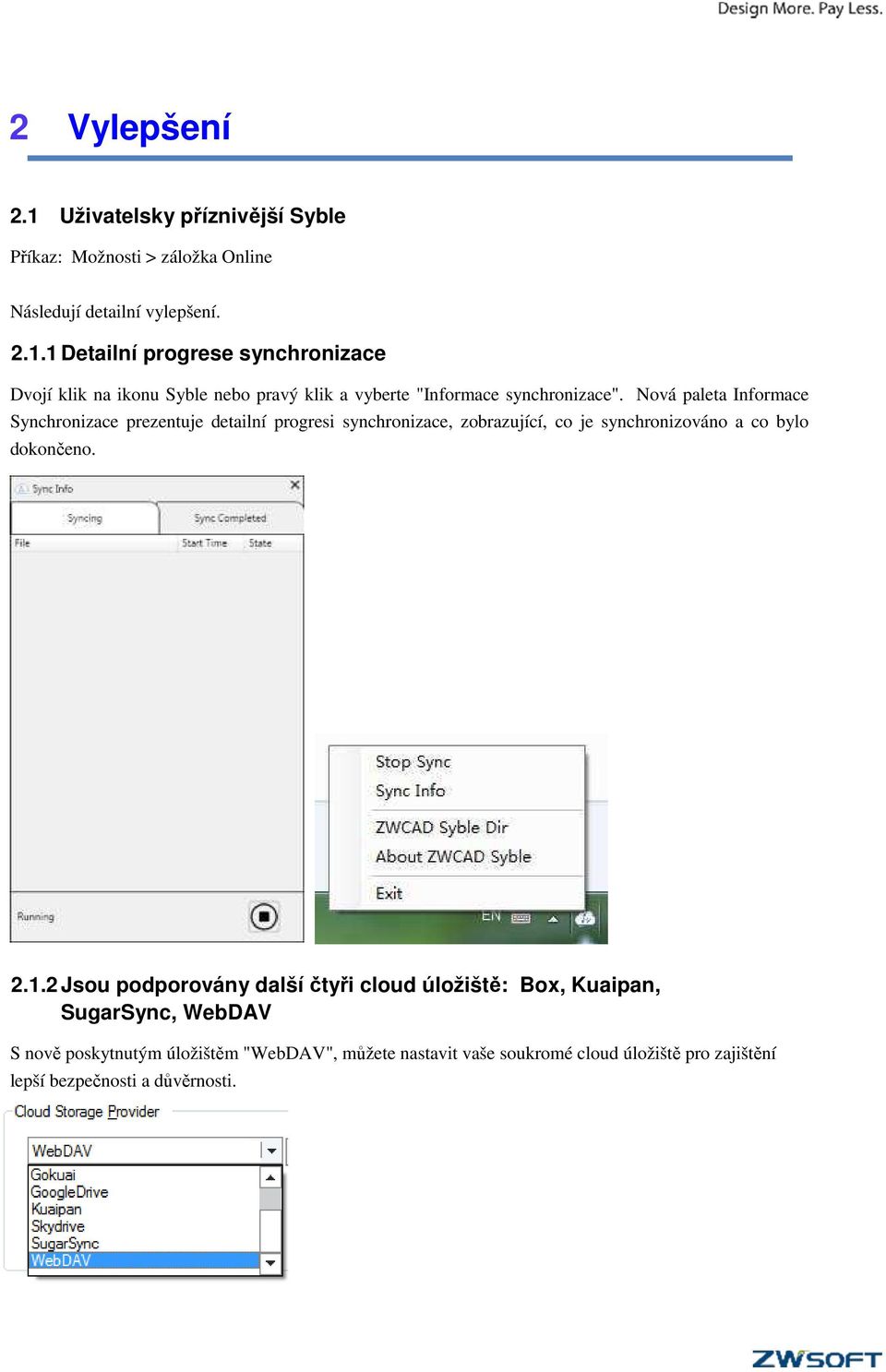

9 2 Vylepšení 2.1 Uživatelsky příznivější Syble Příkaz: Možnosti > záložka Online Následují detailní vylepšení Detailní progrese synchronizace Dvojí klik na ikonu Syble nebo pravý klik a vyberte "Informace synchronizace". Nová paleta Informace Synchronizace prezentuje detailní progresi synchronizace, zobrazující, co je synchronizováno a co bylo dokončeno Jsou podporovány další čtyři cloud úložiště: Box, Kuaipan, SugarSync, WebDAV S nově poskytnutým úložištěm "WebDAV", můžete nastavit vaše soukromé cloud úložiště pro zajištění lepší bezpečnosti a důvěrnosti.

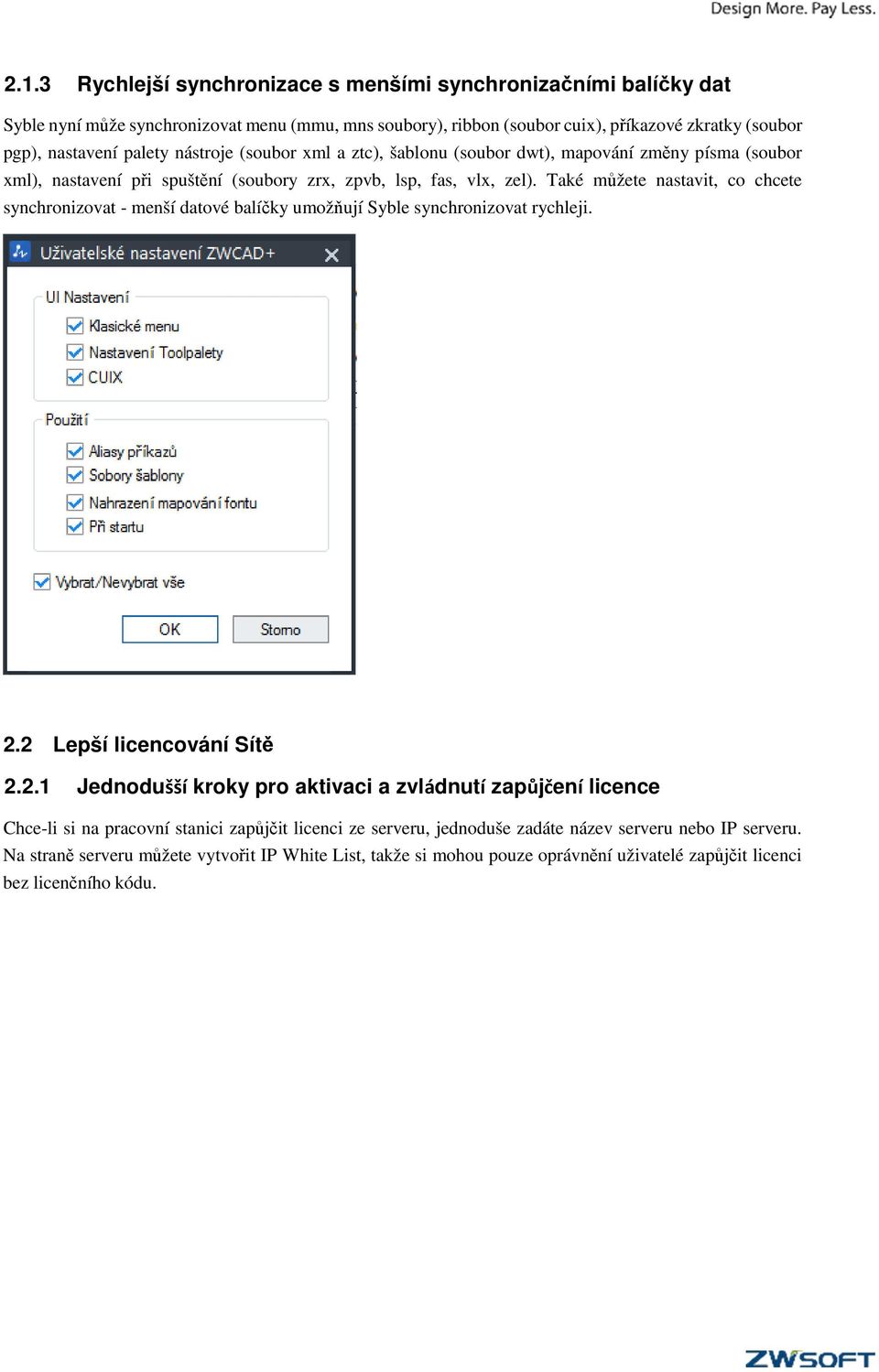

10 2.1.3 Rychlejší synchronizace s menšími synchronizačními balíčky dat Syble nyní může synchronizovat menu (mmu, mns soubory), ribbon (soubor cuix), příkazové zkratky (soubor pgp), nastavení palety nástroje (soubor xml a ztc), šablonu (soubor dwt), mapování změny písma (soubor xml), nastavení při spuštění (soubory zrx, zpvb, lsp, fas, vlx, zel). Také můžete nastavit, co chcete synchronizovat - menší datové balíčky umožňují Syble synchronizovat rychleji. 2.2 Lepší licencování Sítě Jednodušší kroky pro aktivaci a zvládnutí zapůjčení licence Chce-li si na pracovní stanici zapůjčit licenci ze serveru, jednoduše zadáte název serveru nebo IP serveru. Na straně serveru můžete vytvořit IP White List, takže si mohou pouze oprávnění uživatelé zapůjčit licenci bez licenčního kódu.

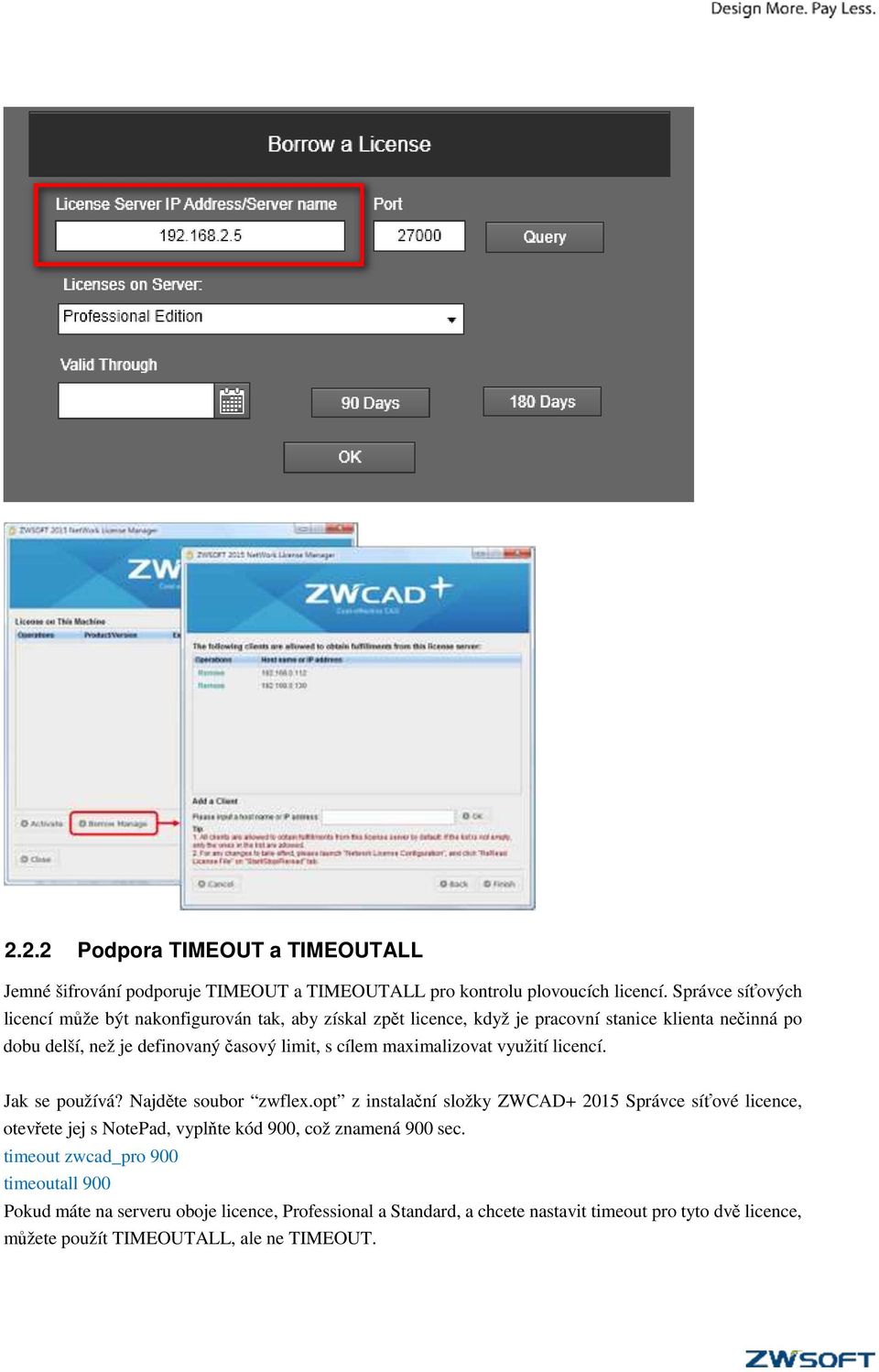

11 2.2.2 Podpora TIMEOUT a TIMEOUTALL Jemné šifrování podporuje TIMEOUT a TIMEOUTALL pro kontrolu plovoucích licencí. Správce síťových licencí může být nakonfigurován tak, aby získal zpět licence, když je pracovní stanice klienta nečinná po dobu delší, než je definovaný časový limit, s cílem maximalizovat využití licencí. Jak se používá? Najděte soubor zwflex.opt z instalační složky ZWCAD Správce síťové licence, otevřete jej s NotePad, vyplňte kód 900, což znamená 900 sec. timeout zwcad_pro 900 timeoutall 900 Pokud máte na serveru oboje licence, Professional a Standard, a chcete nastavit timeout pro tyto dvě licence, můžete použít TIMEOUTALL, ale ne TIMEOUT.

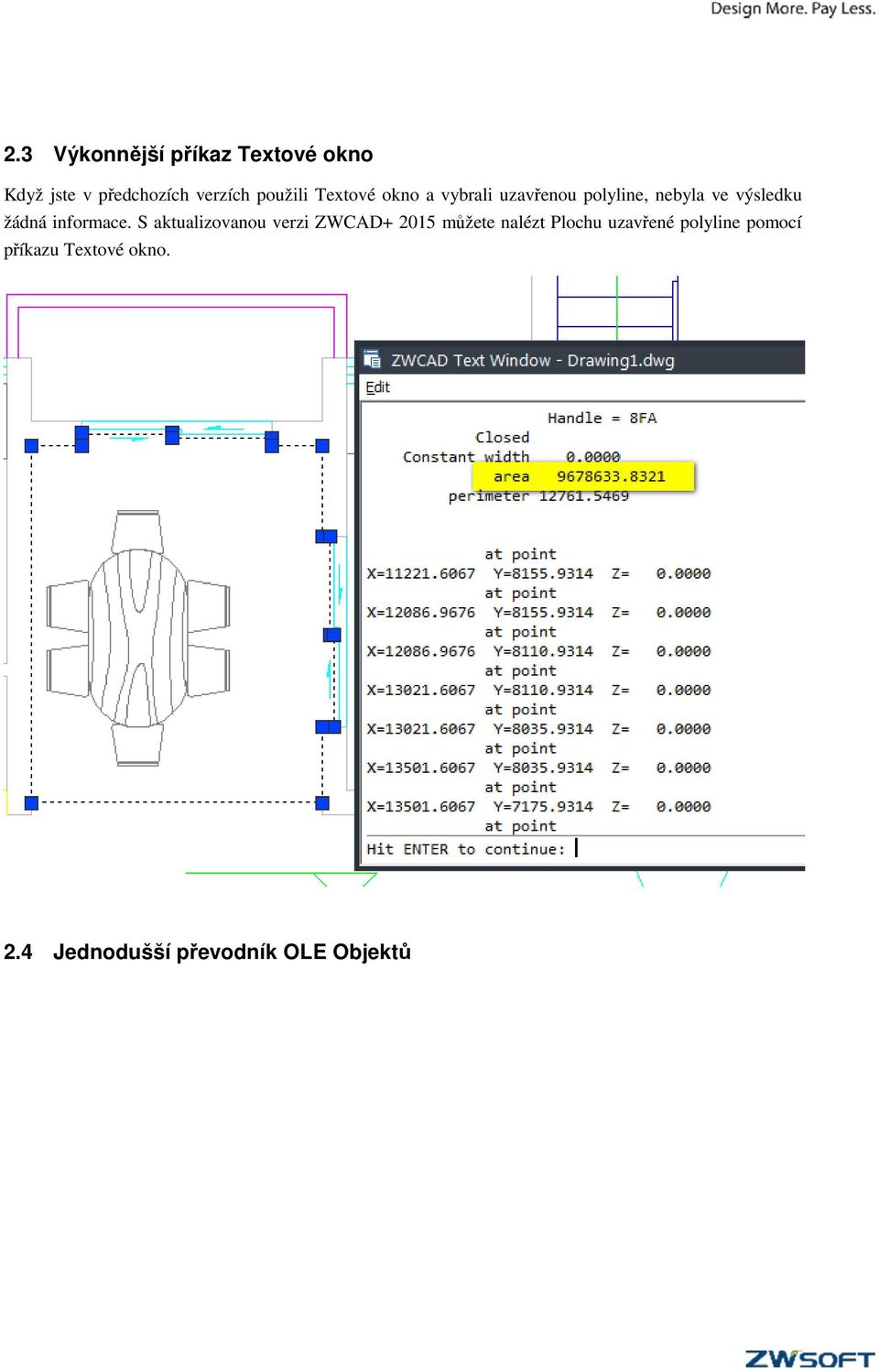

12 2.3 Výkonnější příkaz Textové okno Když jste v předchozích verzích použili Textové okno a vybrali uzavřenou polyline, nebyla ve výsledku žádná informace. S aktualizovanou verzi ZWCAD můžete nalézt Plochu uzavřené polyline pomocí příkazu Textové okno. 2.4 Jednodušší převodník OLE Objektů

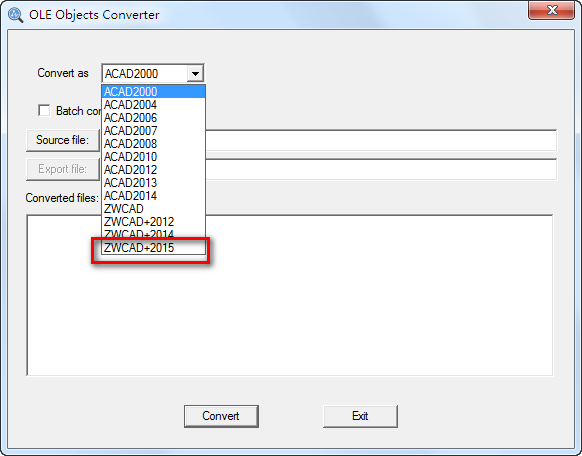

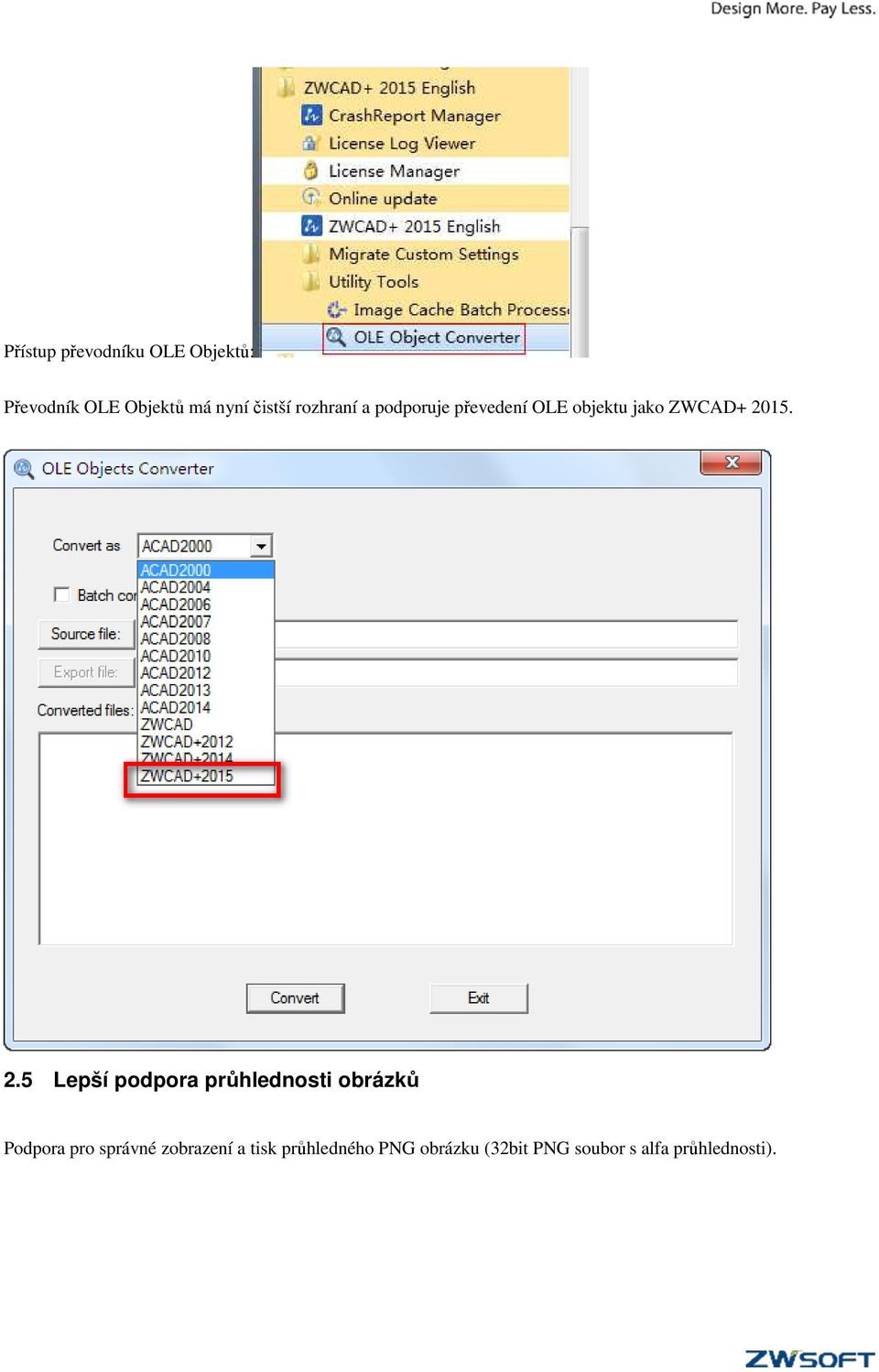

13 Přístup převodníku OLE Objektů: Převodník OLE Objektů má nyní čistší rozhraní a podporuje převedení OLE objektu jako ZWCAD Lepší podpora průhlednosti obrázků Podpora pro správné zobrazení a tisk průhledného PNG obrázku (32bit PNG soubor s alfa průhlednosti).

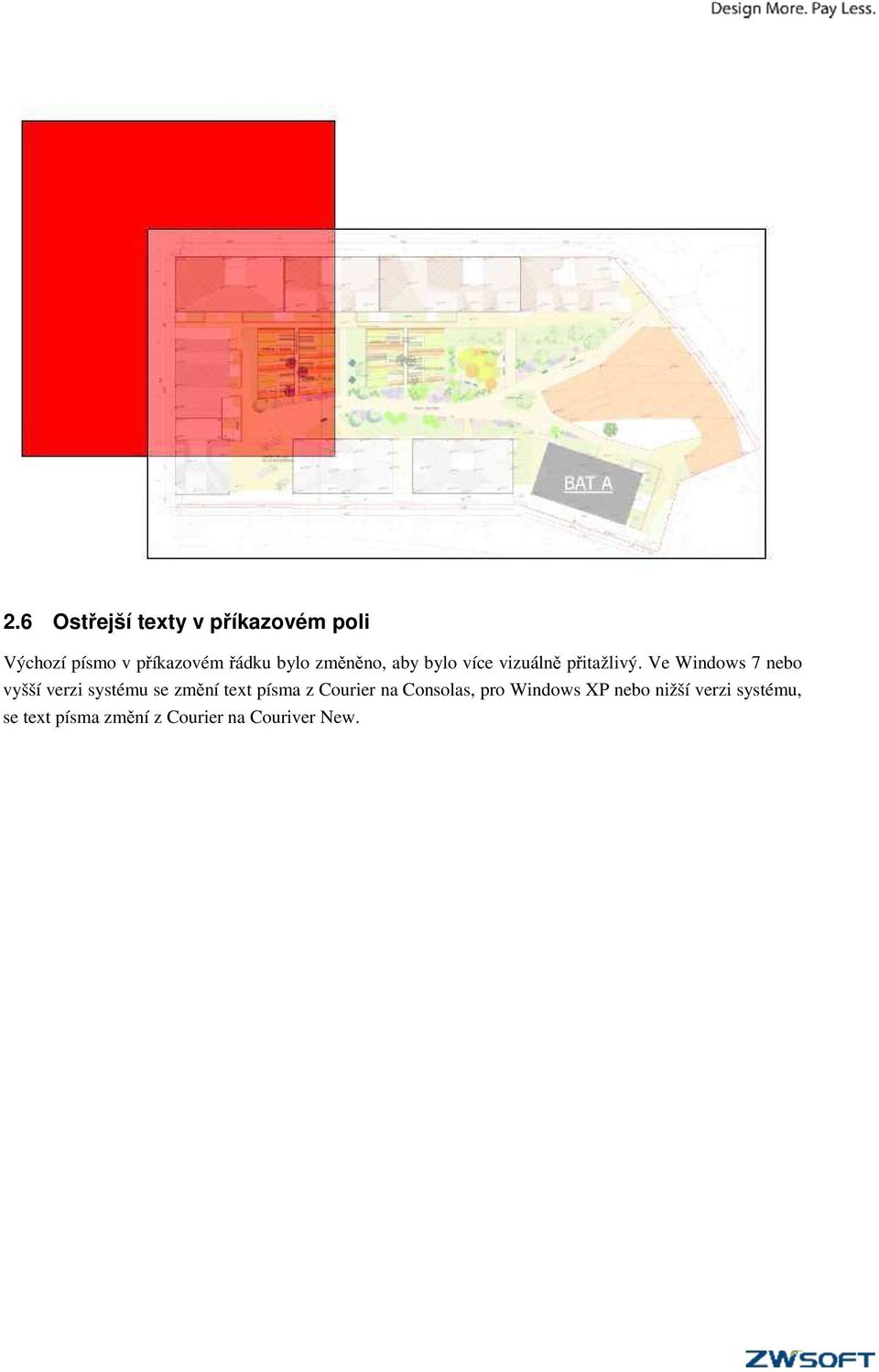

14 2.6 Ostřejší texty v příkazovém poli Výchozí písmo v příkazovém řádku bylo změněno, aby bylo více vizuálně přitažlivý. Ve Windows 7 nebo vyšší verzi systému se změní text písma z Courier na Consolas, pro Windows XP nebo nižší verzi systému, se text písma změní z Courier na Couriver New.

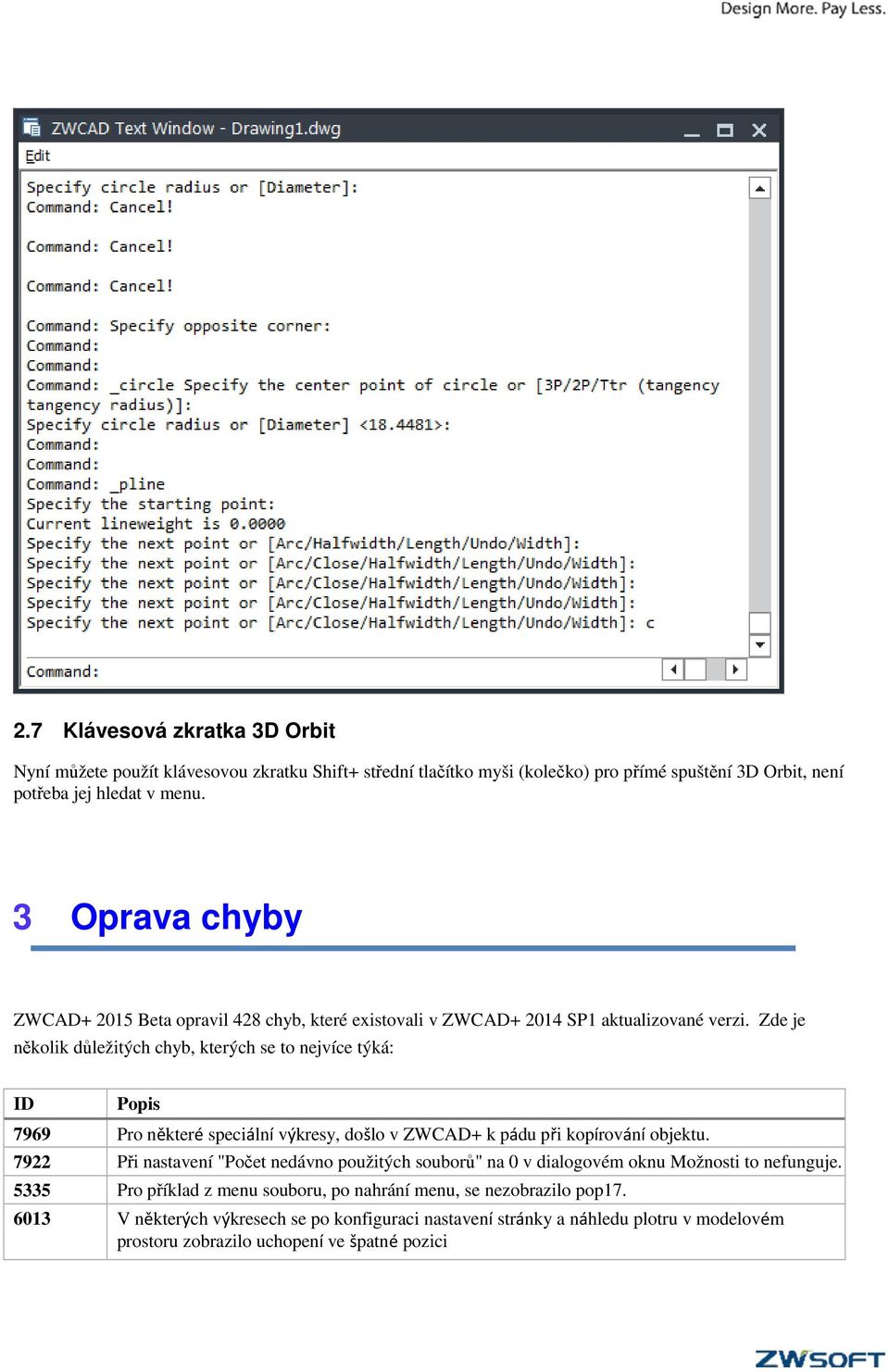

15 2.7 Klávesová zkratka 3D Orbit Nyní můžete použít klávesovou zkratku Shift+ střední tlačítko myši (kolečko) pro přímé spuštění 3D Orbit, není potřeba jej hledat v menu. 3 Oprava chyby ZWCAD Beta opravil 428 chyb, které existovali v ZWCAD SP1 aktualizované verzi. Zde je několik důležitých chyb, kterých se to nejvíce týká: ID Popis 7969 Pro některé speciální výkresy, došlo v ZWCAD+ k pádu při kopírování objektu Při nastavení "Počet nedávno použitých souborů" na 0 v dialogovém oknu Možnosti to nefunguje Pro příklad z menu souboru, po nahrání menu, se nezobrazilo pop V některých výkresech se po konfiguraci nastavení stránky a náhledu plotru v modelovém prostoru zobrazilo uchopení ve špatné pozici.

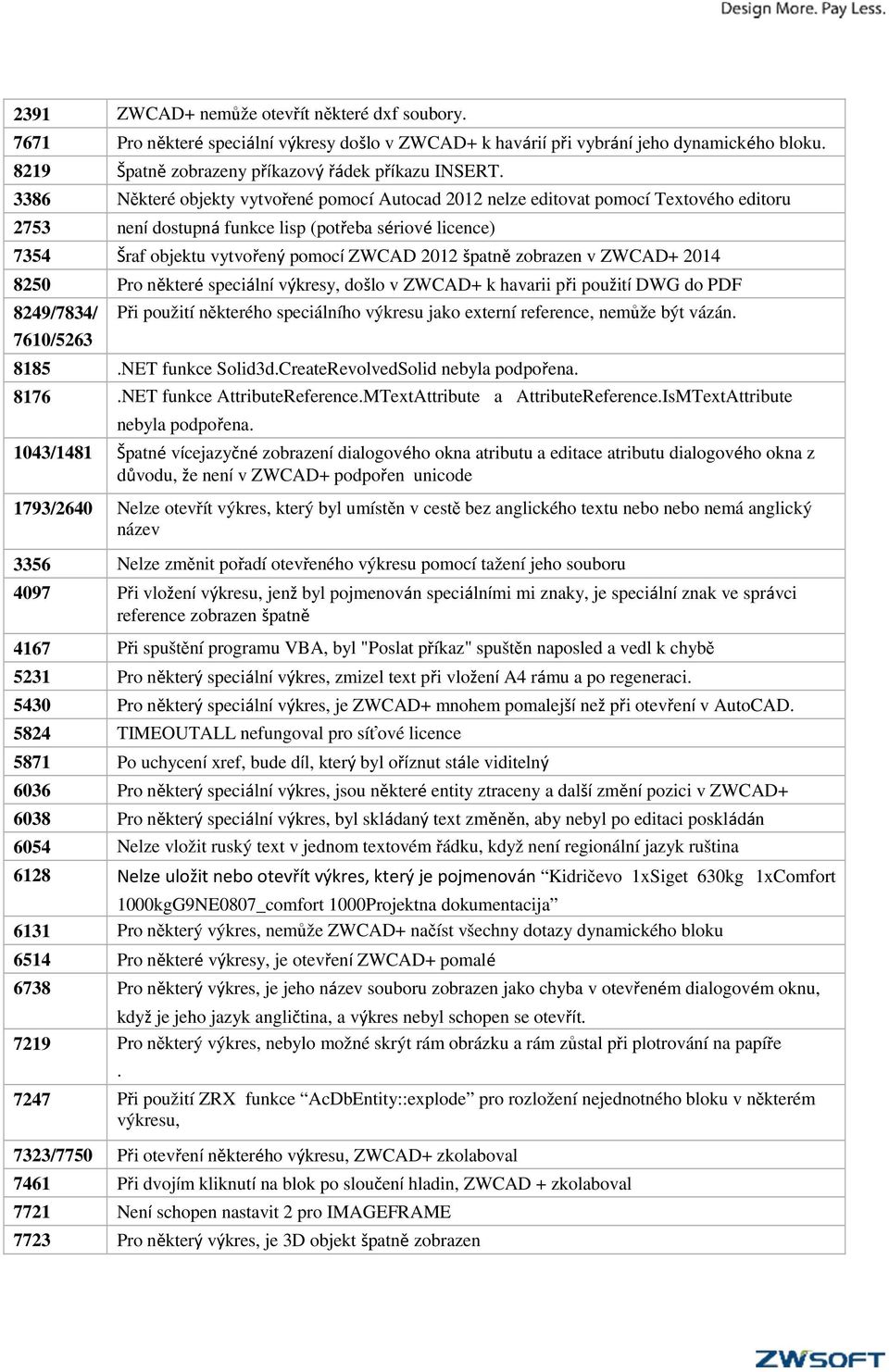

16 2391 ZWCAD+ nemůže otevřít některé dxf soubory Pro některé speciální výkresy došlo v ZWCAD+ k havárií při vybrání jeho dynamického bloku Špatně zobrazeny příkazový řádek příkazu INSERT Některé objekty vytvořené pomocí Autocad 2012 nelze editovat pomocí Textového editoru 2753 není ZWCAD+. dostupná funkce lisp (potřeba sériové licence) 7354 Šraf objektu vytvořený pomocí ZWCAD 2012 špatně zobrazen v ZWCAD Pro některé speciální výkresy, došlo v ZWCAD+ k havarii při použití DWG do PDF 8249/7834/ 7610/5263 Při použití některého speciálního výkresu jako externí reference, nemůže být vázán NET funkce Solid3d.CreateRevolvedSolid nebyla podpořena NET funkce AttributeReference.MTextAttribute a AttributeReference.IsMTextAttribute nebyla podpořena. 1043/1481 Špatné vícejazyčné zobrazení dialogového okna atributu a editace atributu dialogového okna z důvodu, že není v ZWCAD+ podpořen unicode. 1793/2640 Nelze otevřít výkres, který byl umístěn v cestě bez anglického textu nebo nebo nemá anglický název Nelze změnit pořadí otevřeného výkresu pomocí tažení jeho souboru 4097 Při vložení výkresu, jenž byl pojmenován speciálními mi znaky, je speciální znak ve správci reference zobrazen špatně Při spuštění programu VBA, byl "Poslat příkaz" spuštěn naposled a vedl k chybě 5231 Pro některý speciální výkres, zmizel text při vložení A4 rámu a po regeneraci Pro některý speciální výkres, je ZWCAD+ mnohem pomalejší než při otevření v AutoCAD TIMEOUTALL nefungoval pro síťové licence 5871 Po uchycení xref, bude díl, který byl oříznut stále viditelný 6036 Pro některý speciální výkres, jsou některé entity ztraceny a další změní pozici v ZWCAD Pro některý speciální výkres, byl skládaný text změněn, aby nebyl po editaci poskládán 6054 Nelze vložit ruský text v jednom textovém řádku, když není regionální jazyk ruština 6128 Nelze uložit nebo otevřít výkres, který je pojmenován Kidričevo 1xSiget 630kg 1xComfort 1000kgG9NE0807_comfort 1000Projektna dokumentacija 6131 Pro některý výkres, nemůže ZWCAD+ načíst všechny dotazy dynamického bloku 6514 Pro některé výkresy, je otevření ZWCAD+ pomalé 6738 Pro některý výkres, je jeho název souboru zobrazen jako chyba v otevřeném dialogovém oknu, když je jeho jazyk angličtina, a výkres nebyl schopen se otevřít Pro některý výkres, nebylo možné skrýt rám obrázku a rám zůstal při plotrování na papíře Při použití ZRX funkce AcDbEntity::explode pro rozložení nejednotného bloku v některém výkresu, selhalo. 7323/7750 Při otevření některého výkresu, ZWCAD+ zkolaboval 7461 Při dvojím kliknutí na blok po sloučení hladin, ZWCAD + zkolaboval 7721 Není schopen nastavit 2 pro IMAGEFRAME 7723 Pro některý výkres, je 3D objekt špatně zobrazen

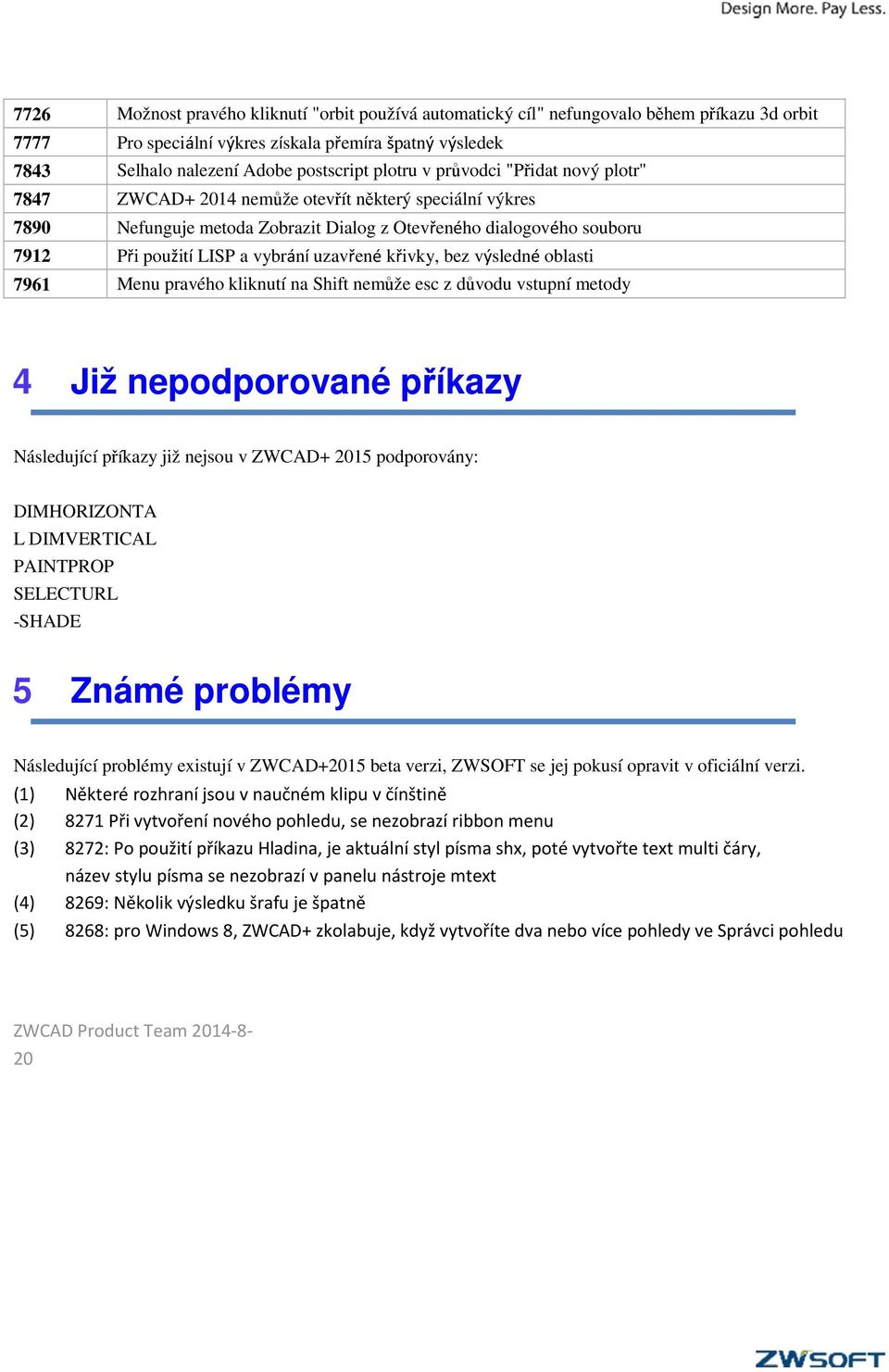

17 7726 Možnost pravého kliknutí "orbit používá automatický cíl" nefungovalo během příkazu 3d orbit 7777 Pro speciální výkres získala přemíra špatný výsledek 7843 Selhalo nalezení Adobe postscript plotru v průvodci "Přidat nový plotr" 7847 ZWCAD nemůže otevřít některý speciální výkres 7890 Nefunguje metoda Zobrazit Dialog z Otevřeného dialogového souboru 7912 Při použití LISP a vybrání uzavřené křivky, bez výsledné oblasti 7961 Menu pravého kliknutí na Shift nemůže esc z důvodu vstupní metody 4 Již nepodporované příkazy Následující příkazy již nejsou v ZWCAD podporovány: DIMHORIZONTA L DIMVERTICAL PAINTPROP SELECTURL -SHADE 5 Známé problémy Následující problémy existují v ZWCAD+2015 beta verzi, ZWSOFT se jej pokusí opravit v oficiální verzi. (1) Některé rozhraní jsou v naučném klipu v čínštině (2) 8271 Při vytvoření nového pohledu, se nezobrazí ribbon menu (3) 8272: Po použití příkazu Hladina, je aktuální styl písma shx, poté vytvořte text multi čáry, název stylu písma se nezobrazí v panelu nástroje mtext (4) 8269: Několik výsledku šrafu je špatně (5) 8268: pro Windows 8, ZWCAD+ zkolabuje, když vytvoříte dva nebo více pohledy ve Správci pohledu ZWCAD Product Team

18 6 Příloha A Proč Google Earth? Dnes, klienti z průzkumu průmyslu často používají CAD software v kombinaci s mapami generovanými pomocí Google Earth. V minulosti jsme uvolnili několik jednotlivých nástrojů pro Google Earth pro verzi ZWCAD 2012 a od té doby se populárně rozrostl s našimi uživateli. Po uvolnění verze ZWCAD+ jsme získali mnoho požadavků k poskytnutí podobného nástroje, a proto jsme se rozhodli jej zahrnout ve verzi Obecný proces Ujistěte se, že jste nainstalovali software Google Earth, a že funguje normálně. Poté jsou zde dva způsoby jak spustit tento nástroj. Číslo 1: Ve Windows spusťte software Google Earth, Umístěte pozici v jeho mapě -> v ZWCAD+, spusťte příkaz GEIN -> Nástroj zachytí obrázek, tak jak je zobrazen v Google Earth -> Poté můžete mapu importovat do DWG Nebo číslo 2:

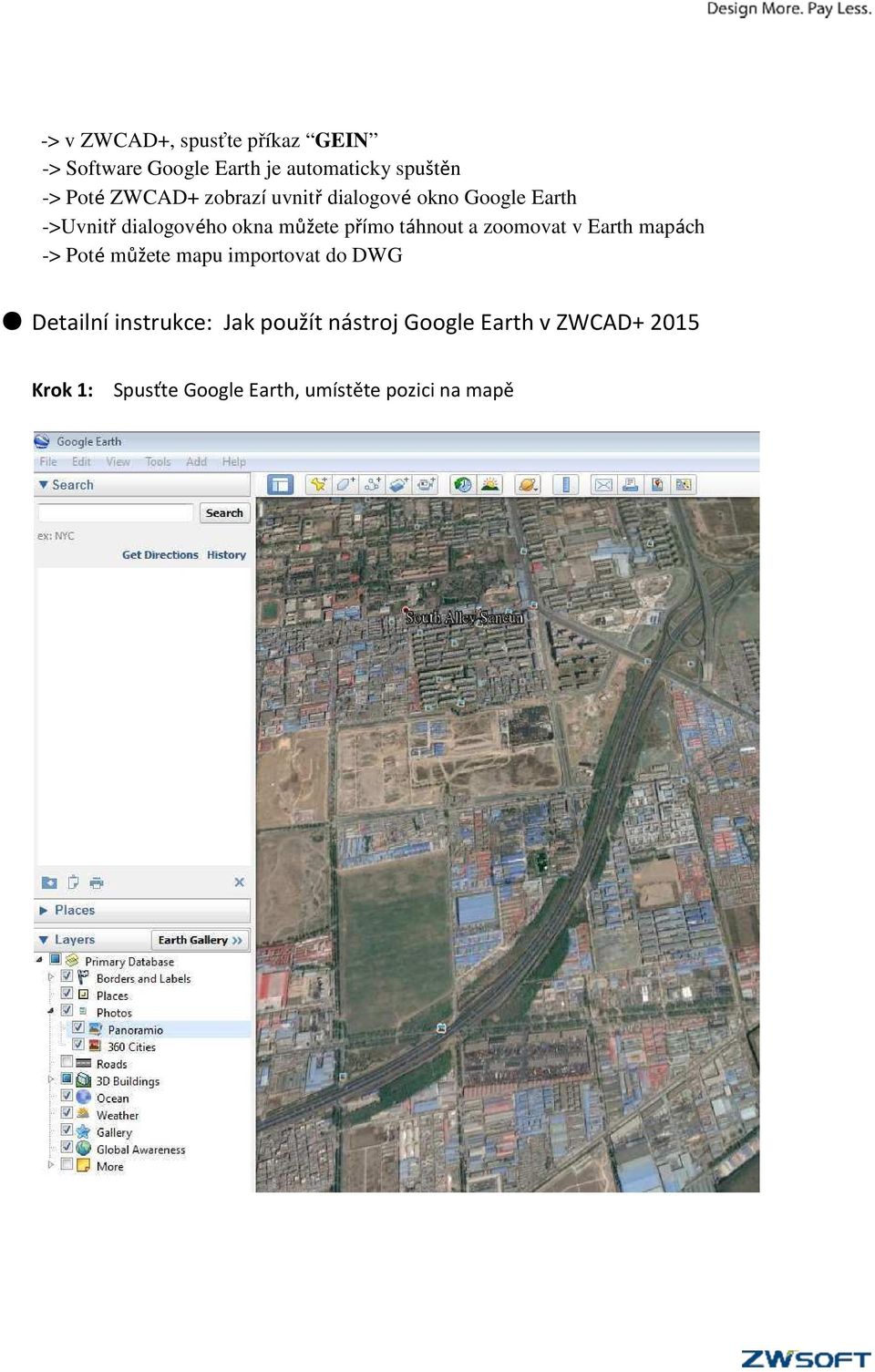

19 -> v ZWCAD+, spusťte příkaz GEIN -> Software Google Earth je automaticky spuštěn -> Poté ZWCAD+ zobrazí uvnitř dialogové okno Google Earth ->Uvnitř dialogového okna můžete přímo táhnout a zoomovat v Earth mapách -> Poté můžete mapu importovat do DWG Detailní instrukce: Jak použít nástroj Google Earth v ZWCAD Krok 1: Spusťte Google Earth, umístěte pozici na mapě

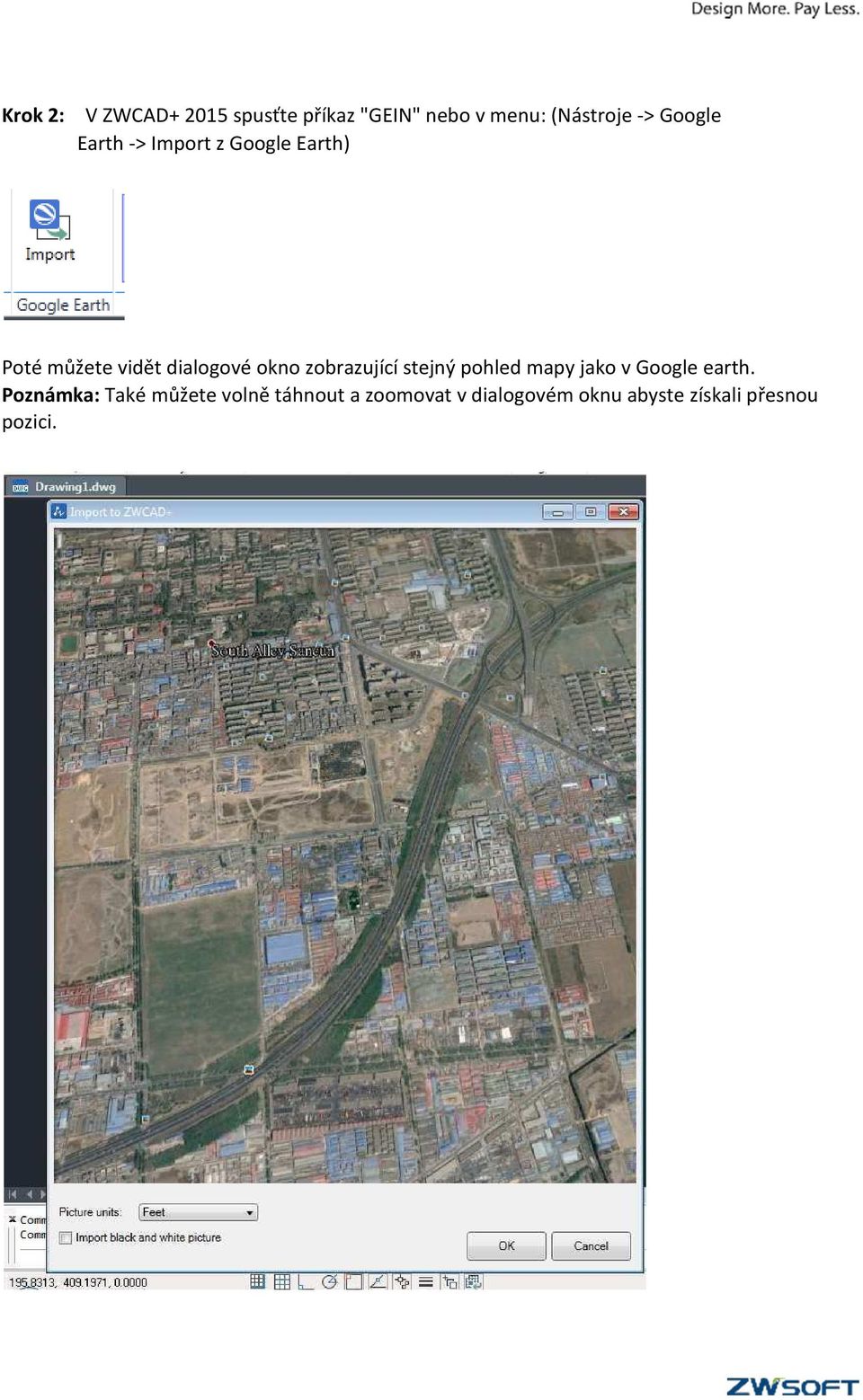

20 Krok 2: V ZWCAD spusťte příkaz "GEIN" nebo v menu: (Nástroje -> Google Earth -> Import z Google Earth) Poté můžete vidět dialogové okno zobrazující stejný pohled mapy jako v Google earth. Poznámka: Také můžete volně táhnout a zoomovat v dialogovém oknu abyste získali přesnou pozici.

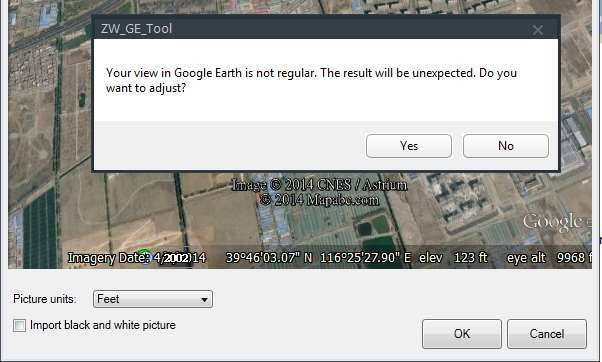

21 Krok 3: Určete jednotky Například, geografická vzdálenost zobrazena v Google Earth je 60 KM. Pokud vyberete jednotky > Metry, jako výsledek, bude mít obrázek úsečku o délce Krok 4: Určete, zda vložit barevný nebo černobílý obrázek. Krok 5: Klikněte OK pro vložení obrázku do aktuálního výkresu. Poznámka: Nástroj upraví obrázek pro kolmý satelitní pohled obrázku, aby byl přední směr sever.

22 Krok 6: Určete bod vložení v aktuálním výkresu. Nyní je úspěšně importován.
