Cranes for AMD, AMG, AFG, SRP

Transkript

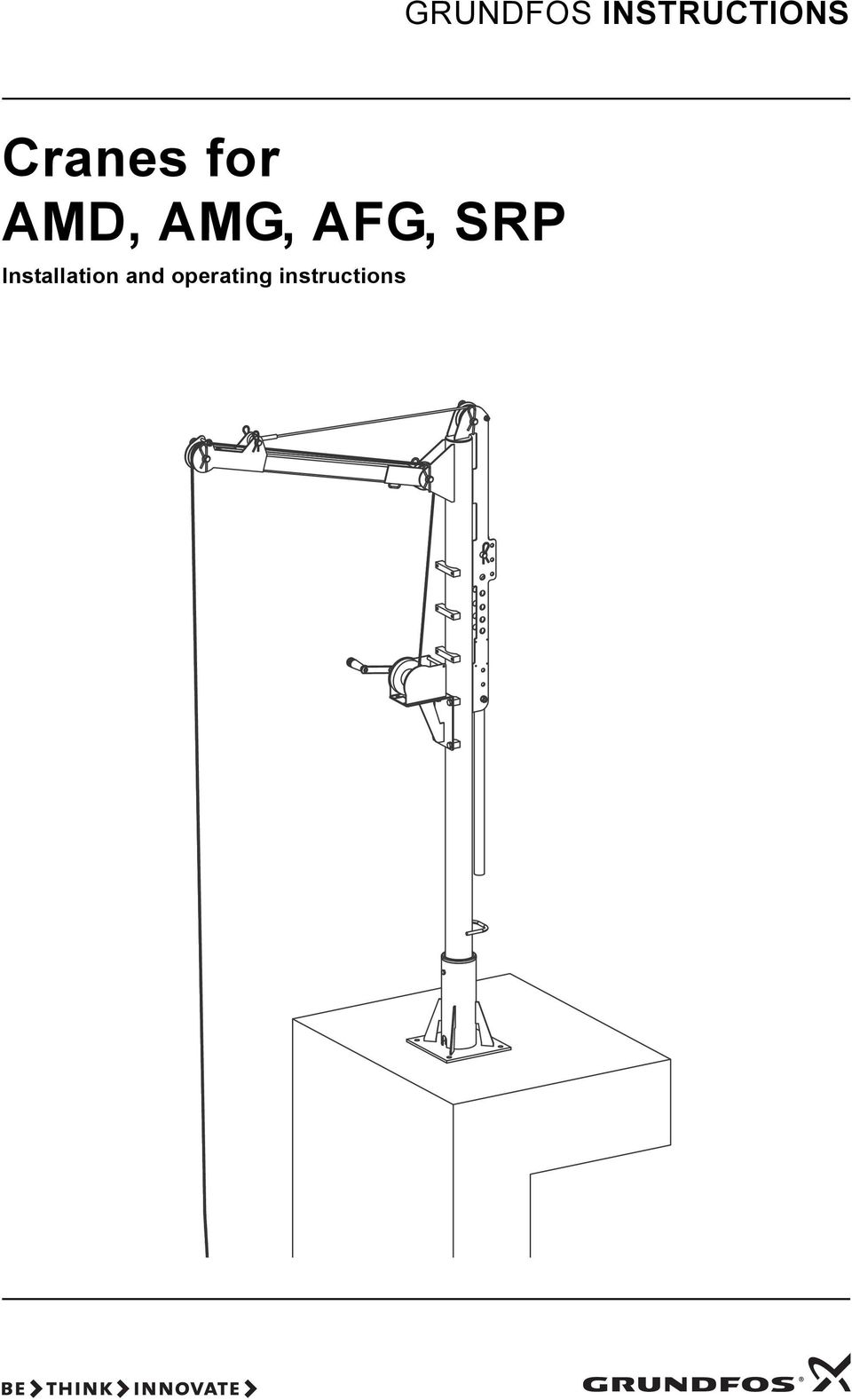

1 GRUNDFOS INSTRUCTIONS Cranes for AMD, AMG, AFG, SRP Installation and operating instructions

2

3 Cranes for AMD, AMG, AFG, SRP Declaration of conformity English (GB) Installation and operating instructions Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Eesti (EE) Paigaldus- ja kasutusjuhend Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Hrvatski (HR) Montažne i pogonske upute Italiano (IT) Istruzioni di installazione e funzionamento Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Magyar (HU) Szerelési és üzemeltetési utasítás Nederlands (NL) Installatie- en bedieningsinstructies Polski (PL) Instrukcja montażu i eksploatacji Português (PT) Instruções de instalação e funcionamento Русский (RU) Руководство по монтажу и эксплуатации Română (RO) Instrucţiuni de instalare şi utilizare Slovenčina (SK) Návod na montáž a prevádzku Slovensko (SI) Navodila za montažo in obratovanje Srpski (RS) Uputstvo za instalaciju i rad Svenska (SE) Monterings- och driftsinstruktion Türkçe (TR) Montaj ve kullanım kılavuzu Table of contents 3

4 Table of contents 4

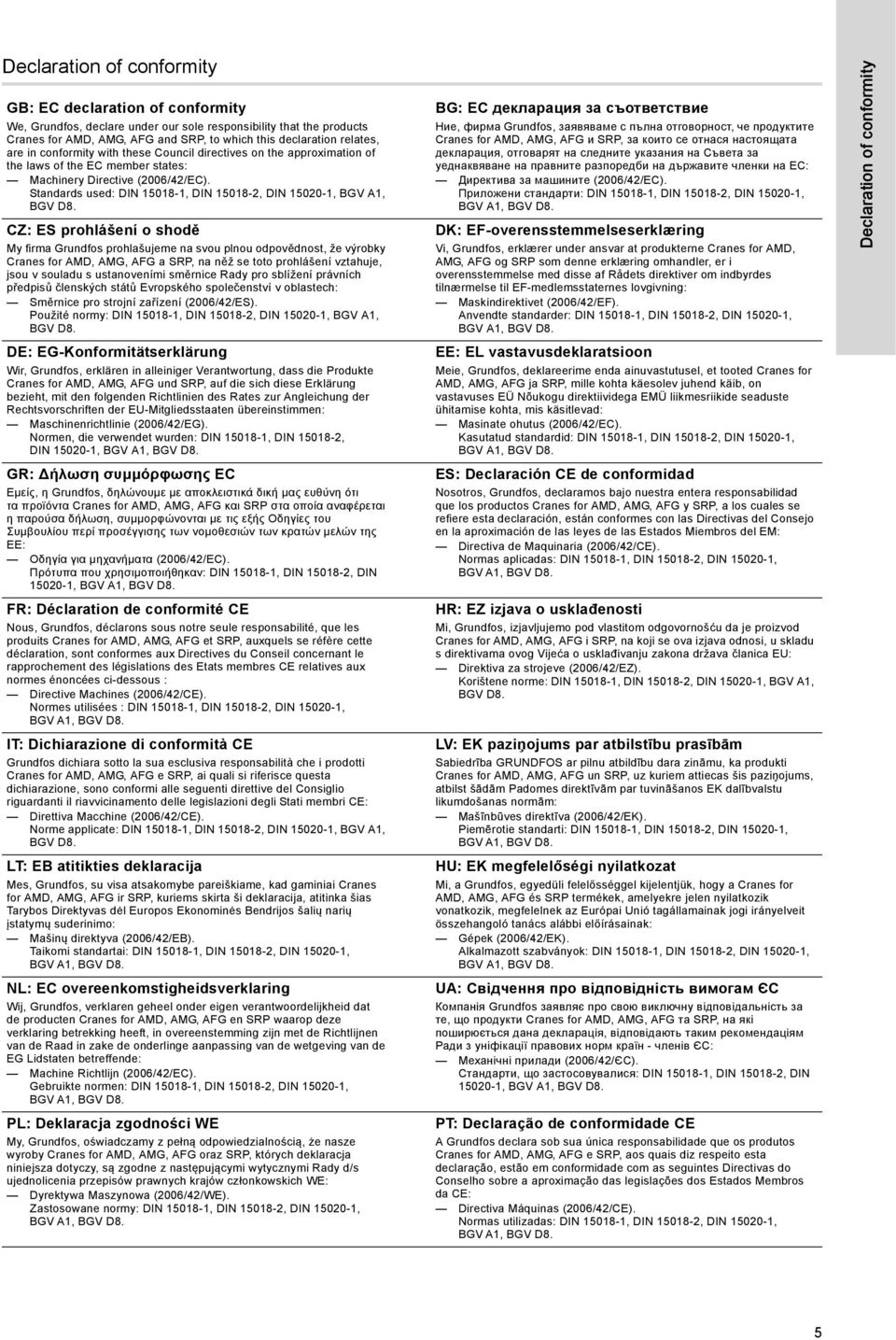

5 Declaration of conformity GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products Cranes for AMD, AMG, AFG and SRP, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: DIN , DIN , DIN , BGV A1, BGV D8. CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky Cranes for AMD, AMG, AFG a SRP, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: DIN , DIN , DIN , BGV A1, BGV D8. BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите Cranes for AMD, AMG, AFG и SRP, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: DIN , DIN , DIN , DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne Cranes for AMD, AMG, AFG og SRP som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: DIN , DIN , DIN , Declaration of conformity DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte Cranes for AMD, AMG, AFG und SRP, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: DIN , DIN , DIN , GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα Cranes for AMD, AMG, AFG και SRP στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: DIN , DIN , DIN , FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits Cranes for AMD, AMG, AFG et SRP, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Normes utilisées : DIN , DIN , DIN , IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti Cranes for AMD, AMG, AFG e SRP, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: DIN , DIN , DIN , BGV A1, BGV D8. LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai Cranes for AMD, AMG, AFG ir SRP, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: DIN , DIN , DIN , NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten Cranes for AMD, AMG, AFG en SRP waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: DIN , DIN , DIN , PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby Cranes for AMD, AMG, AFG oraz SRP, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: DIN , DIN , DIN , EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted Cranes for AMD, AMG, AFG ja SRP, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: DIN , DIN , DIN , ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos Cranes for AMD, AMG, AFG y SRP, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: DIN , DIN , DIN , HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod Cranes for AMD, AMG, AFG i SRP, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: DIN , DIN , DIN , BGV A1, BGV D8. LV: EK paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti Cranes for AMD, AMG, AFG un SRP, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: DIN , DIN , DIN , HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a Cranes for AMD, AMG, AFG és SRP termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: DIN , DIN , DIN , UA: Свідчення про відповідність вимогам ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти Cranes for AMD, AMG, AFG та SRP, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЄС: Механічні прилади (2006/42/ЄС). Стандарти, що застосовувалися: DIN , DIN , DIN , PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos Cranes for AMD, AMG, AFG e SRP, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: DIN , DIN , DIN , 5

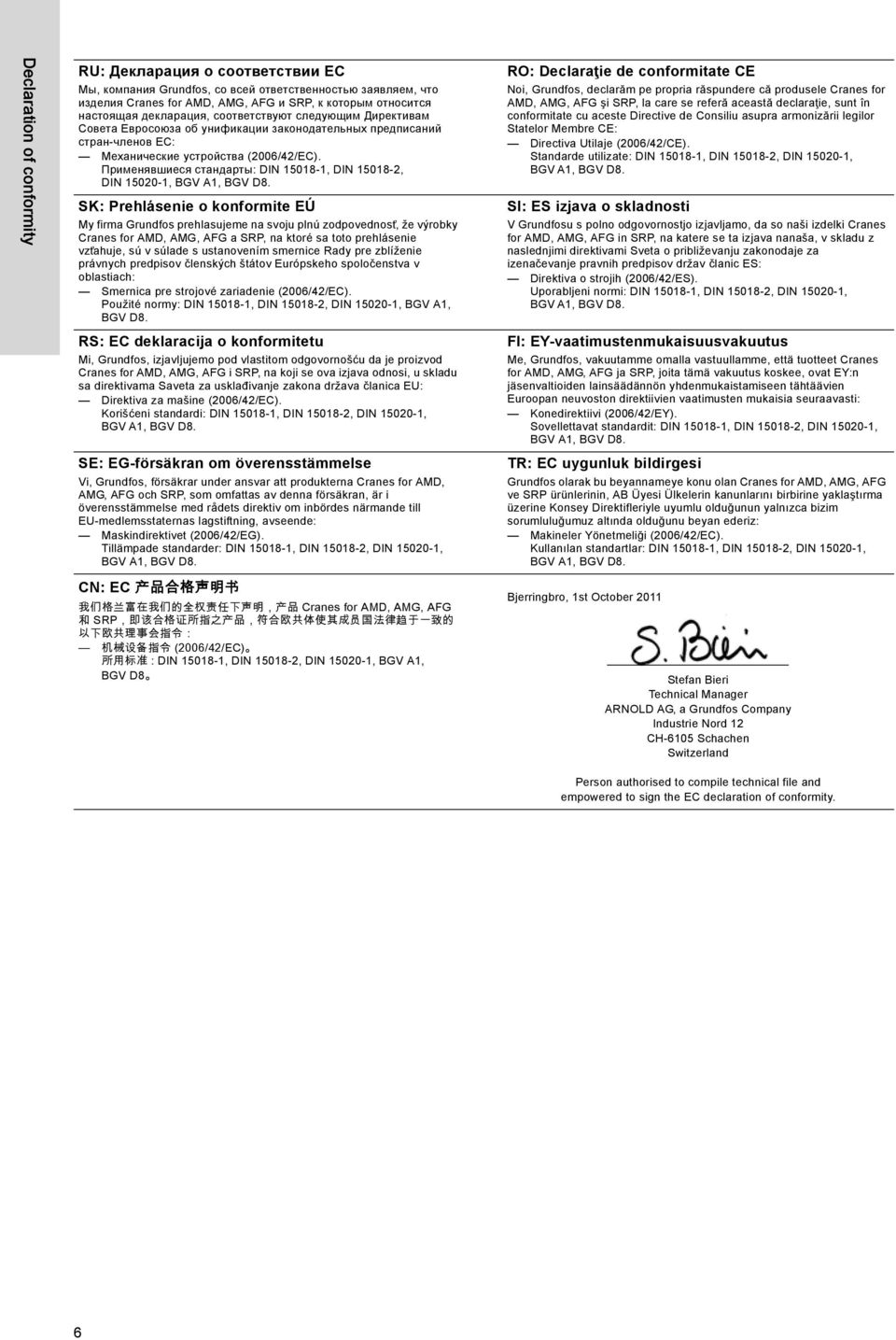

6 Declaration of conformity RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия Cranes for AMD, AMG, AFG и SRP, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: DIN , DIN , DIN , SK: Prehlásenie o konformite EÚ My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky Cranes for AMD, AMG, AFG a SRP, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použité normy: DIN , DIN , DIN , BGV A1, BGV D8. RO: Declaraţie de conformitate CE Noi, Grundfos, declarăm pe propria răspundere că produsele Cranes for AMD, AMG, AFG şi SRP, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standarde utilizate: DIN , DIN , DIN , SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki Cranes for AMD, AMG, AFG in SRP, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: DIN , DIN , DIN , RS: EC deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod Cranes for AMD, AMG, AFG i SRP, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: DIN , DIN , DIN , SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna Cranes for AMD, AMG, AFG och SRP, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: DIN , DIN , DIN , CN: EC 产 品 合 格 声 明 书 我 们 格 兰 富 在 我 们 的 全 权 责 任 下 声 明, 产 品 Cranes for AMD, AMG, AFG 和 SRP, 即 该 合 格 证 所 指 之 产 品, 符 合 欧 共 体 使 其 成 员 国 法 律 趋 于 一 致 的 以 下 欧 共 理 事 会 指 令 : 机 械 设 备 指 令 (2006/42/EC) 所 用 标 准 : DIN , DIN , DIN , BGV A1, BGV D8 FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet Cranes for AMD, AMG, AFG ja SRP, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: DIN , DIN , DIN , TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan Cranes for AMD, AMG, AFG ve SRP ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: DIN , DIN , DIN , Bjerringbro, 1st October 2011 Stefan Bieri Technical Manager ARNOLD AG, a Grundfos Company Industrie Nord 12 CH-6105 Schachen Switzerland Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 6

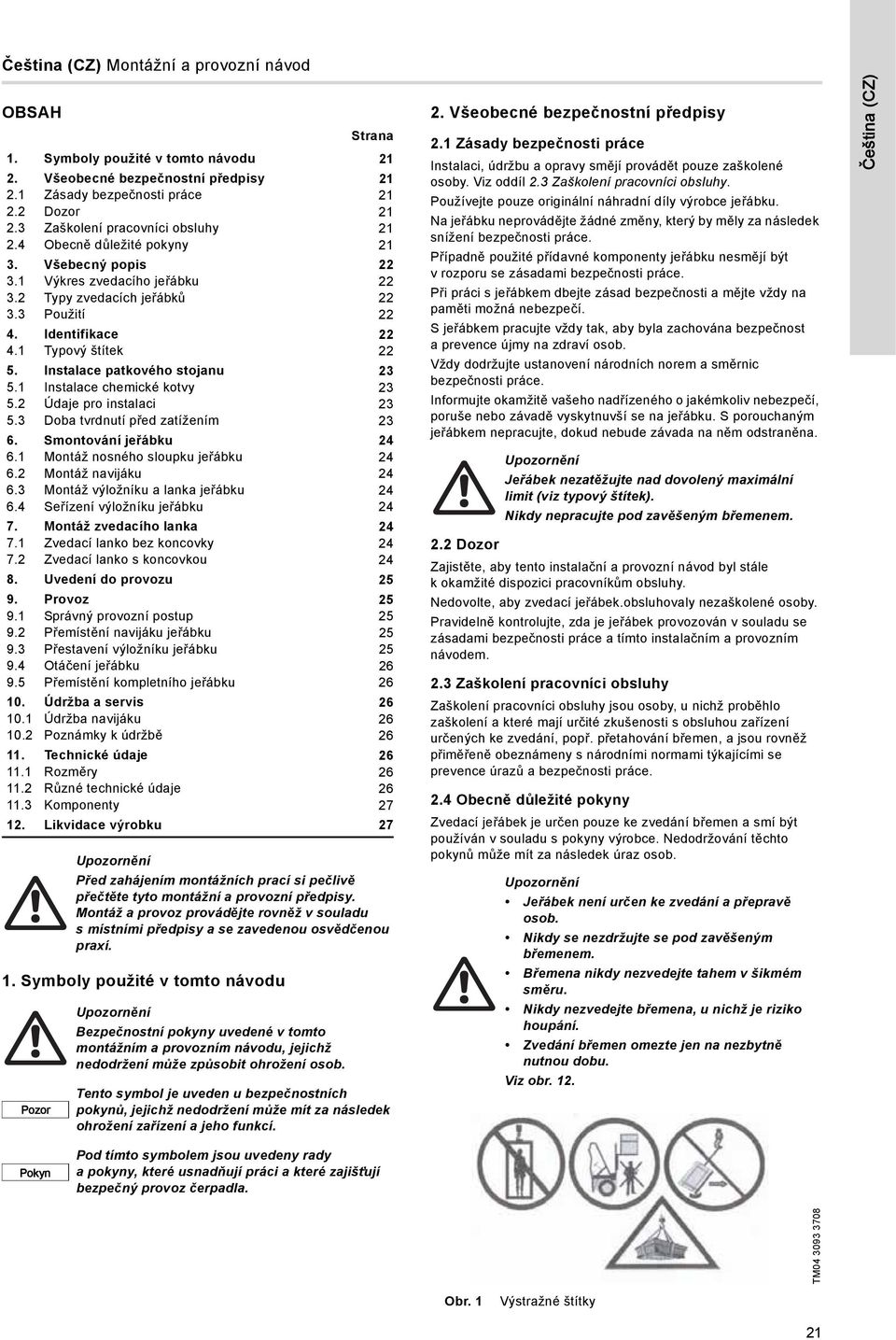

7 Čeština (CZ) Montážní a provozní návod OBSAH 1. Symboly použité v tomto návodu Strana 1. Symboly použité v tomto návodu Všeobecné bezpečnostní předpisy Zásady bezpečnosti práce Dozor Zaškolení pracovníci obsluhy Obecně důležité pokyny Všebecný popis Výkres zvedacího jeřábku Typy zvedacích jeřábků Použití Identifikace Typový štítek Instalace patkového stojanu Instalace chemické kotvy Údaje pro instalaci Doba tvrdnutí před zatížením Smontování jeřábku Montáž nosného sloupku jeřábku Montáž navijáku Montáž výložníku a lanka jeřábku Seřízení výložníku jeřábku Montáž zvedacího lanka Zvedací lanko bez koncovky Zvedací lanko s koncovkou Uvedení do provozu Provoz Správný provozní postup Přemístění navijáku jeřábku Přestavení výložníku jeřábku Otáčení jeřábku Přemístění kompletního jeřábku Údržba a servis Údržba navijáku Poznámky k údržbě Technické údaje Rozměry Různé technické údaje Komponenty Likvidace výrobku 27 Pozor Před zahájením montážních prací si pečlivě přečtěte tyto montážní a provozní předpisy. Montáž a provoz provádějte rovněž v souladu s místními předpisy a se zavedenou osvědčenou praxí. Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. 2. Všeobecné bezpečnostní předpisy 2.1 Zásady bezpečnosti práce Instalaci, údržbu a opravy smějí provádět pouze zaškolené osoby. Viz oddíl 2.3 Zaškolení pracovníci obsluhy. Používejte pouze originální náhradní díly výrobce jeřábku. Na jeřábku neprovádějte žádné změny, který by měly za následek snížení bezpečnosti práce. Případně použité přídavné komponenty jeřábku nesmějí být v rozporu se zásadami bezpečnosti práce. Při práci s jeřábkem dbejte zásad bezpečnosti a mějte vždy na paměti možná nebezpečí. S jeřábkem pracujte vždy tak, aby byla zachována bezpečnost a prevence újmy na zdraví osob. Vždy dodržujte ustanovení národních norem a směrnic bezpečnosti práce. Informujte okamžitě vašeho nadřízeného o jakémkoliv nebezpečí, poruše nebo závadě vyskytnuvší se na jeřábku. S porouchaným jeřábkem nepracujte, dokud nebude závada na něm odstraněna. 2.2 Dozor Jeřábek nezatěžujte nad dovolený maximální limit (viz typový štítek). Nikdy nepracujte pod zavěšeným břemenem. Zajistěte, aby tento instalační a provozní návod byl stále k okamžité dispozici pracovníkům obsluhy. Nedovolte, aby zvedací jeřábek.obsluhovaly nezaškolené osoby. Pravidelně kontrolujte, zda je jeřábek provozován v souladu se zásadami bezpečnosti práce a tímto instalačním a provozním návodem. 2.3 Zaškolení pracovníci obsluhy Zaškolení pracovníci obsluhy jsou osoby, u nichž proběhlo zaškolení a které mají určité zkušenosti s obsluhou zařízení určených ke zvedání, popř. přetahování břemen, a jsou rovněž přiměřeně obeznámeny s národními normami týkajícími se prevence úrazů a bezpečnosti práce. 2.4 Obecně důležité pokyny Zvedací jeřábek je určen pouze ke zvedání břemen a smí být používán v souladu s pokyny výrobce. Nedodržování těchto pokynů může mít za následek úraz osob. Jeřábek není určen ke zvedání a přepravě osob. Nikdy se nezdržujte se pod zavěšeným břemenem. Břemena nikdy nezvedejte tahem v šikmém směru. Nikdy nezvedejte břemena, u nichž je riziko houpání. Zvedání břemen omezte jen na nezbytně nutnou dobu. Viz obr. 12. Čeština (CZ) Pokyn Pod tímto symbolem jsou uvedeny rady a pokyny, které usnadňují práci a které zajišt ují bezpečný provoz čerpadla. TM Obr. 1 Výstražné štítky 21

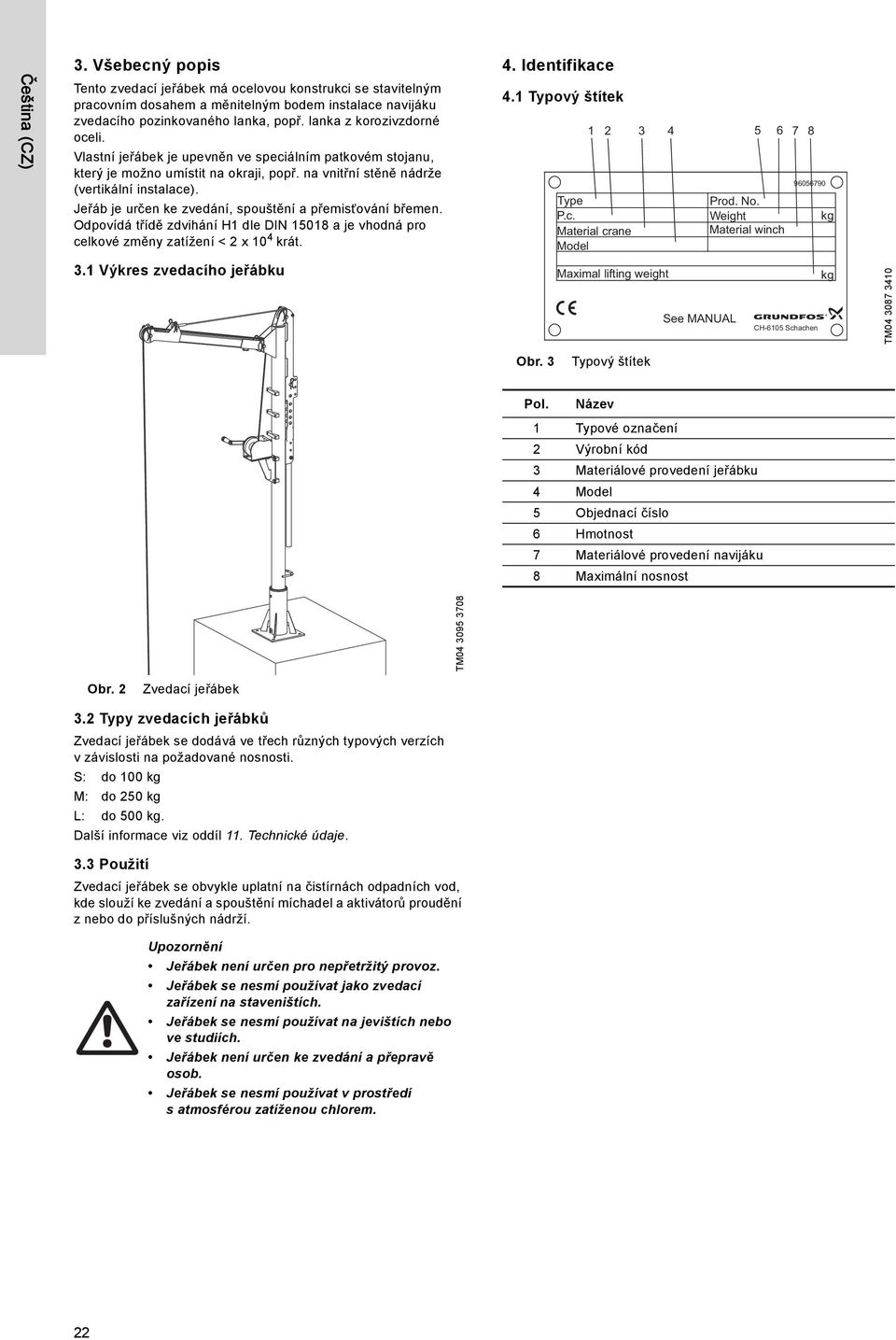

8 Čeština (CZ) 3. Všebecný popis Tento zvedací jeřábek má ocelovou konstrukci se stavitelným pracovním dosahem a měnitelným bodem instalace navijáku zvedacího pozinkovaného lanka, popř. lanka z korozivzdorné oceli. Vlastní jeřábek je upevněn ve speciálním patkovém stojanu, který je možno umístit na okraji, popř. na vnitřní stěně nádrže (vertikální instalace). Jeřáb je určen ke zvedání, spouštění a přemisťování břemen. Odpovídá třídě zdvihání H1 dle DIN a je vhodná pro celkové změny zatížení < 2 x 10 4 krát. 4. Identifikace 4.1 Typový štítek Type P.c. Material crane Model Prod. No. Weight Material winch kg 3.1 Výkres zvedacího jeřábku Maximal lifting weight See MANUAL CH-6105 Schachen kg Obr. 3 Typový štítek TM TM Pol. Název 1 Typové označení 2 Výrobní kód 3 Materiálové provedení jeřábku 4 Model 5 Objednací číslo 6 Hmotnost 7 Materiálové provedení navijáku 8 Maximální nosnost Obr. 2 Zvedací jeřábek 3.2 Typy zvedacích jeřábků Zvedací jeřábek se dodává ve třech různých typových verzích v závislosti na požadované nosnosti. S: do 100 kg M: do 250 kg L: do 500 kg. Další informace viz oddíl 11. Technické údaje. 3.3 Použití Zvedací jeřábek se obvykle uplatní na čistírnách odpadních vod, kde slouží ke zvedání a spouštění míchadel a aktivátorů proudění z nebo do příslušných nádrží. Jeřábek není určen pro nepřetržitý provoz. Jeřábek se nesmí používat jako zvedací zařízení na staveništích. Jeřábek se nesmí používat na jevištích nebo ve studiích. Jeřábek není určen ke zvedání a přepravě osob. Jeřábek se nesmí používat v prostředí s atmosférou zatíženou chlorem. 22

9 5. Instalace patkového stojanu K upevnění patkového stojanu jeřábku použijte výhradně chemické kotvy typu MKT typu V-A 12-35/160 A4 a V-A 16-20/165 A4. Montáž patkového stojanu proveďte pouze do betonu, který nevykazuje žádné praskliny, má minimální tloušt ku 16 cm a spadá minimálně do třídy C20/25. Teplota ve vyvrtaných otvorech: -40 C až +50 C, krátkodobě až +80 C. V prostředí s atmosférou zatíženou chlorem se nesmějí chemické kotvy používat. Dále postupujte podle schvalovacího protokolu ETA-05/ Kontrolní kroužek na kotvě musí lícovat s povrchem betonu. 6. Chemickou kotvu nechte vytvrdit. Viz část 5.3 Doba tvrdnutí před zatížením. 7. Nasaďte stojan jeřábku a upevněte jej maticemi. Čeština (CZ) A E F H B A G C D Obr. 4 Horizontální a vertikální montáž Horizontální montáž, zatížení a rozměry Typ jeřábku S M L Max. zatížení [kg] Rozměry A [mm] B [mm] C [mm] D M12 M12 M12 Vertikální montáž, zatížení a rozměry Typ jeřábku S M L Max. zatížení [kg] TM Obr. 5 Instalace chemické kotvy 5.2 Údaje pro instalaci Velikost závitového kolíku: M12 M16 d o Průměr vyvrtaného otvoru [mm] Průměr otvoru ve stojanu jeřábku [mm] h Minimální tloušt ka betonu [mm] h 1 Hloubka vyvrtaného otvoru [mm] T inst Utahovací moment při instalaci [Nm] Velikost klíče [mm] Velikost klíče pro vnější šestihran [mm] 8 12 TM Rozměry E [mm] F [mm] G [mm] H M12 M16 M Instalace chemické kotvy 1. Do betonu vyvrtejte otvor. Dbejte, aby průměr a hloubka vyvrtaného otvoru odpovídaly specifikaci. 2. Vyvrtaný otvor pečlivě očistěte od prachu z vrtání. 3. Do otvoru vložte skleněnou kapsli. Pokyn Před vložením skleněné kapsle zkontrolujte viskozitu pryskyřice ve skleněné kapsli. Skleněné kapsle by měla být vlažná a pryskyřice měkká. Nikdy nepoužívejte poškozenou skleněnou kapsli. Skleněné kapsle skladujte v chladnu v originálním balení. 4. Pomocí elektrické vrtačky s nasazeným závitovým kolíkem roztáhněte chemickou kotvu uvnitř otvoru. Dbejte, aby prostor mezi kotvou a stěnami otvoru byl zcela vyplněn. d 0 Obr. 6 Náčrtek kotvení 5.3 Doba tvrdnutí před zatížením Teplota základového materiálu [ C] h = ef h 1 h Doba tvrdnutí, suchý vrtaný otvor [min] T fix Doba tvrdnutí, mokrý vrtaný otvor [min] M T inst TM

10 Čeština (CZ) 6. Smontování jeřábku G D C D E A F B TM Montáž zvedacího lanka Používejte pouze originální lanka Grundfos! Grundfos nabízí dva typy zvedacích lanek, jedno bez a druhé z koncovkou. 7.1 Zvedací lanko bez koncovky Obr. 7 Komponenty jeřábku Pol. Název A B C D E F G Montážní šroub Zvedací lanko Fixační otvory Fixační konzoly pro lanko výkyvného ramene a výložníku jeřábku Výkyvné rameno Montážní body pro naviják Šroub pro lanko výložníku jeřábku 6.1 Montáž nosného sloupku jeřábku 1. Nosný sloupek jeřábku zasuňte do trubky stojanu. Uvnitř trubky stojanu je šroub pro vycentrování a vedení. 2. Fixační konzolu (D) výkyvného ramene (E) upevněte ve fixačních otvorech v požadované výškové poloze (C). 3. Zkontrolujte volnost otáčení nosného sloupku jeřábku v trubce stojanu. 6.2 Montáž navijáku 1. Opěrku s navijákem fixujte v patřičném montážním bodě (F). K fixaci použijte čtyři šrouby se šestihrannou hlavou M Instalační výšku můžete zvolit podle polohy montážních bodů (F). 6.3 Montáž výložníku a lanka jeřábku 1. Výložník jeřábku s kladkou zvedněte do patřičné polohy adootvoru zasuňte montážní šroub (A). 2. Montážní šroub zajistěte závlačkou. 3. Přes kladku výložníku jeřábku veďte zvedací lanko (B) a upevněte je k cívce navijáku. 4. Přes kladku výložníku v horní části jeřábu veďte zvedací lanko (B) a upevněte je k cívce navijáku šroubem (G) v otvoru (C). Viz obr. 7. Obr. 8 Zvedací lanko bez koncovky 1. Zvedací lanko provlečte otvorem v cívce navijáku a pak přiloženou svorkou. 2. Ujistěte se, že pojistný šroubek svorky je pevně utážen. Viz obr. 8. Na cívce navijáku musejí být vždy minimálně tři otočky zvedacího lanka a tato délka musí být označena barvou. Při navíjení na cívku musí být lanko napnuto. Dbejte také na rovnoměrné navíjení lanka. 7.2 Zvedací lanko s koncovkou 1. Konec zvedacího lanka provlečte příslušným otvorem v cívce navijáku. Viz obr Zvedací lanko zajistěte utažením pojistného šroubku (G). Viz obr Zkontrolujte správnou a bezpečnou fixaci konce lanka. Na cívce navijáku musejí být vždy minimálně tři otočky zvedacího lanka a tato délka musí být označena barvou. Při navíjení na cívku musí být lanko napnuto. Dbejte také na rovnoměrné navíjení lanka. TM Seřízení výložníku jeřábku Výšku (nebo úhel) výložníku jeřábku můžete provést tak, že použijete jiný fixační otvor (C). Viz oddíly 9.3 Přestavení výložníku jeřábku a 11. Technické údaje. TM Obr. 9 Otvor v cívce pro lanko s koncovkou 24

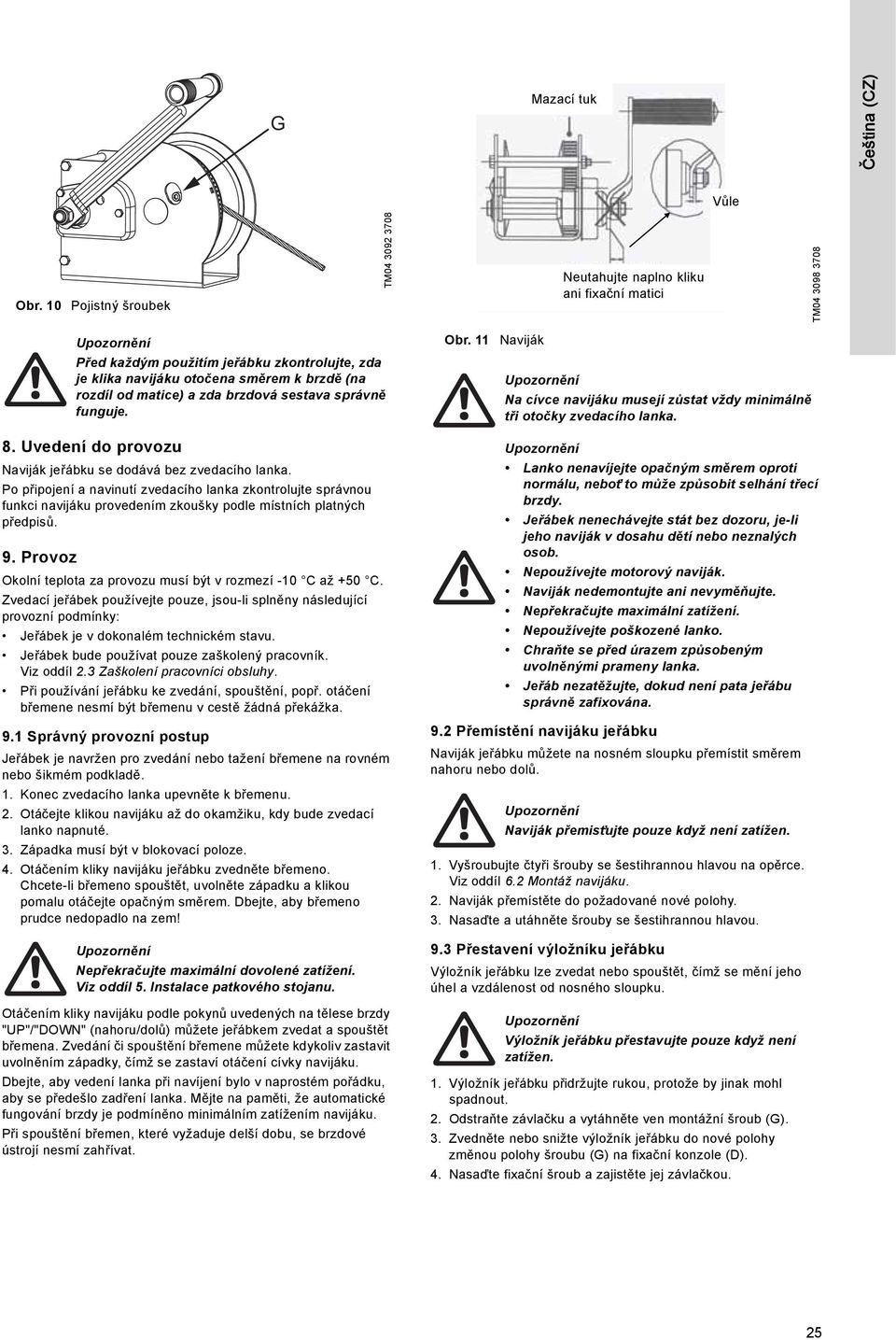

11 G Mazací tuk Čeština (CZ) Vůle Obr. 10 Pojistný šroubek TM Neutahujte naplno kliku ani fixační matici TM Před každým použitím jeřábku zkontrolujte, zda je klika navijáku otočena směrem k brzdě (na rozdíl od matice) a zda brzdová sestava správně funguje. Obr. 11 Naviják Na cívce navijáku musejí zůstat vždy minimálně tři otočky zvedacího lanka. 8. Uvedení do provozu Naviják jeřábku se dodává bez zvedacího lanka. Po připojení a navinutí zvedacího lanka zkontrolujte správnou funkci navijáku provedením zkoušky podle místních platných předpisů. 9. Provoz Okolní teplota za provozu musí být v rozmezí -10 C až +50 C. Zvedací jeřábek používejte pouze, jsou-li splněny následující provozní podmínky: Jeřábek je v dokonalém technickém stavu. Jeřábek bude používat pouze zaškolený pracovník. Viz oddíl 2.3 Zaškolení pracovníci obsluhy. Při používání jeřábku ke zvedání, spouštění, popř. otáčení břemene nesmí být břemenu v cestě žádná překážka. 9.1 Správný provozní postup Jeřábek je navržen pro zvedání nebo tažení břemene na rovném nebo šikmém podkladě. 1. Konec zvedacího lanka upevněte k břemenu. 2. Otáčejte klikou navijáku až do okamžiku, kdy bude zvedací lanko napnuté. 3. Západka musí být v blokovací poloze. 4. Otáčením kliky navijáku jeřábku zvedněte břemeno. Chcete-li břemeno spouštět, uvolněte západku a klikou pomalu otáčejte opačným směrem. Dbejte, aby břemeno prudce nedopadlo na zem! Nepřekračujte maximální dovolené zatížení. Viz oddíl 5. Instalace patkového stojanu. Otáčením kliky navijáku podle pokynů uvedených na tělese brzdy "UP"/"DOWN" (nahoru/dolů) můžete jeřábkem zvedat a spouštět břemena. Zvedání či spouštění břemene můžete kdykoliv zastavit uvolněním západky, čímž se zastaví otáčení cívky navijáku. Dbejte, aby vedení lanka při navíjení bylo v naprostém pořádku, aby se předešlo zadření lanka. Mějte na paměti, že automatické fungování brzdy je podmíněno minimálním zatížením navijáku. Při spouštění břemen, které vyžaduje delší dobu, se brzdové ústrojí nesmí zahřívat. Lanko nenavíjejte opačným směrem oproti normálu, nebot to může způsobit selhání třecí brzdy. Jeřábek nenechávejte stát bez dozoru, je-li jeho naviják v dosahu dětí nebo neznalých osob. Nepoužívejte motorový naviják. Naviják nedemontujte ani nevyměňujte. Nepřekračujte maximální zatížení. Nepoužívejte poškozené lanko. Chraňte se před úrazem způsobeným uvolněnými prameny lanka. Jeřáb nezatěžujte, dokud není pata jeřábu správně zafixována. 9.2 Přemístění navijáku jeřábku Naviják jeřábku můžete na nosném sloupku přemístit směrem nahoru nebo dolů. Naviják přemist ujte pouze když není zatížen. 1. Vyšroubujte čtyři šrouby se šestihrannou hlavou na opěrce. Viz oddíl 6.2 Montáž navijáku. 2. Naviják přemístěte do požadované nové polohy. 3. Nasaďte a utáhněte šrouby se šestihrannou hlavou. 9.3 Přestavení výložníku jeřábku Výložník jeřábku lze zvedat nebo spouštět, čímž se mění jeho úhel a vzdálenost od nosného sloupku. Výložník jeřábku přestavujte pouze když není zatížen. 1. Výložník jeřábku přidržujte rukou, protože by jinak mohl spadnout. 2. Odstraňte závlačku a vytáhněte ven montážní šroub (G). 3. Zvedněte nebo snižte výložník jeřábku do nové polohy změnou polohy šroubu (G) na fixační konzole (D). 4. Nasaďte fixační šroub a zajistěte jej závlačkou. 25

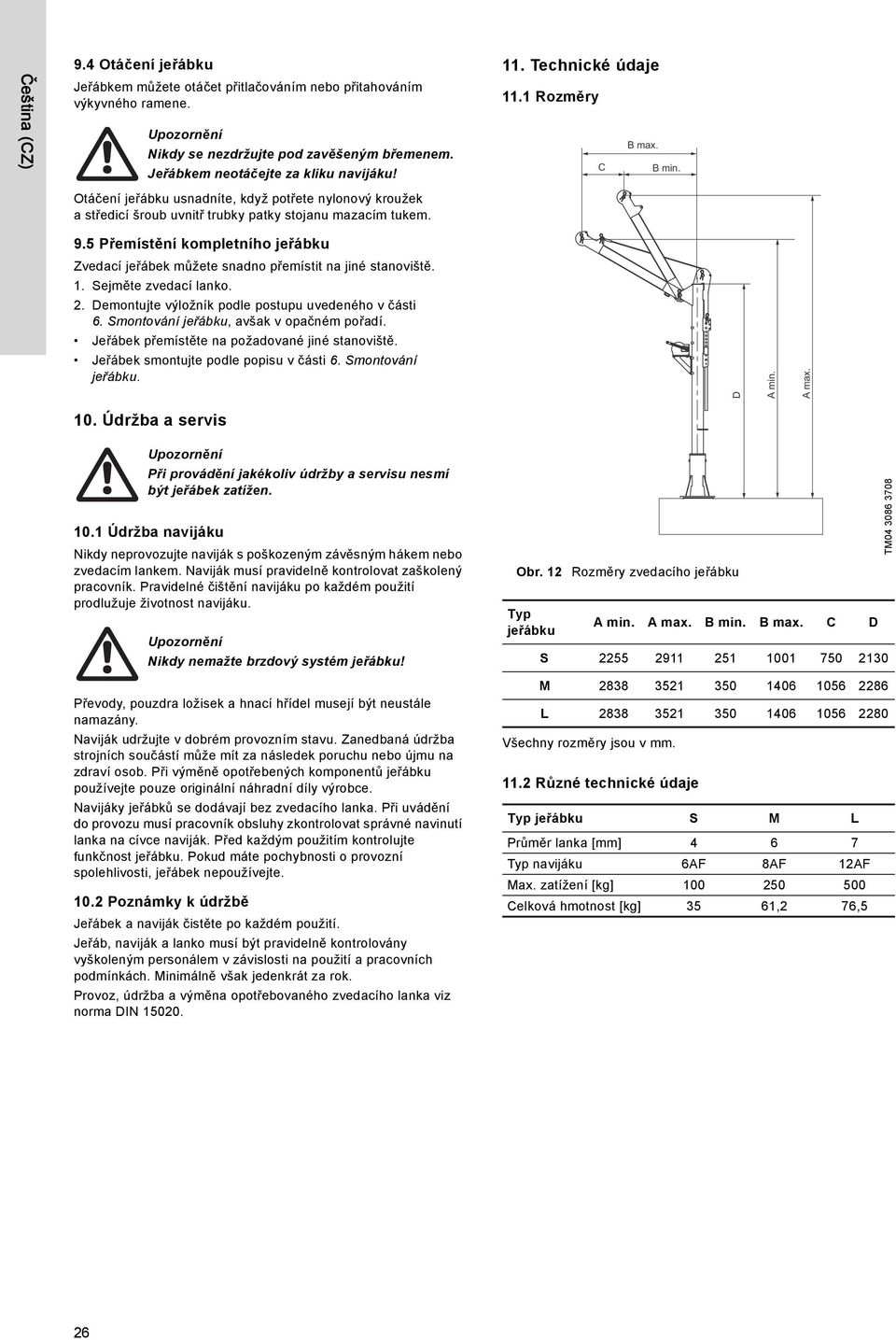

12 Čeština (CZ) 9.4 Otáčení jeřábku Jeřábkem můžete otáčet přitlačováním nebo přitahováním výkyvného ramene. Nikdy se nezdržujte pod zavěšeným břemenem. Jeřábkem neotáčejte za kliku navijáku! 11. Technické údaje 11.1 Rozměry B max. C B min. Otáčení jeřábku usnadníte, když potřete nylonový kroužek astředicí šroub uvnitř trubky patky stojanu mazacím tukem. 9.5 Přemístění kompletního jeřábku Zvedací jeřábek můžete snadno přemístit na jiné stanoviště. 1. Sejměte zvedací lanko. 2. Demontujte výložník podle postupu uvedeného v části 6. Smontování jeřábku, avšak v opačném pořadí. Jeřábek přemístěte na požadované jiné stanoviště. Jeřábek smontujte podle popisu v části 6. Smontování jeřábku. D A min. A max. 10. Údržba a servis Při provádění jakékoliv údržby a servisu nesmí být jeřábek zatížen Údržba navijáku Nikdy neprovozujte naviják s poškozeným závěsným hákem nebo zvedacím lankem. Naviják musí pravidelně kontrolovat zaškolený pracovník. Pravidelné čištění navijáku po každém použití prodlužuje životnost navijáku. Nikdy nemažte brzdový systém jeřábku! Převody, pouzdra ložisek a hnací hřídel musejí být neustále namazány. Naviják udržujte v dobrém provozním stavu. Zanedbaná údržba strojních součástí může mít za následek poruchu nebo újmu na zdraví osob. Při výměně opotřebených komponentů jeřábku používejte pouze originální náhradní díly výrobce. Navijáky jeřábků se dodávají bez zvedacího lanka. Při uvádění do provozu musí pracovník obsluhy zkontrolovat správné navinutí lanka na cívce naviják. Před každým použitím kontrolujte funkčnost jeřábku. Pokud máte pochybnosti o provozní spolehlivosti, jeřábek nepoužívejte Poznámky k údržbě Jeřábek a naviják čistěte po každém použití. Jeřáb, naviják a lanko musí být pravidelně kontrolovány vyškoleným personálem v závislosti na použití a pracovních podmínkách. Minimálně však jedenkrát za rok. Provoz, údržba a výměna opotřebovaného zvedacího lanka viz norma DIN Obr. 12 Rozměry zvedacího jeřábku Typ jeřábku A min. A max. B min. B max. C D S M L Všechny rozměry jsou v mm Různé technické údaje Typ jeřábku S M L Průměr lanka [mm] Typ navijáku 6AF 8AF 12AF Max. zatížení [kg] Celková hmotnost [kg] 35 61,2 76,5 TM

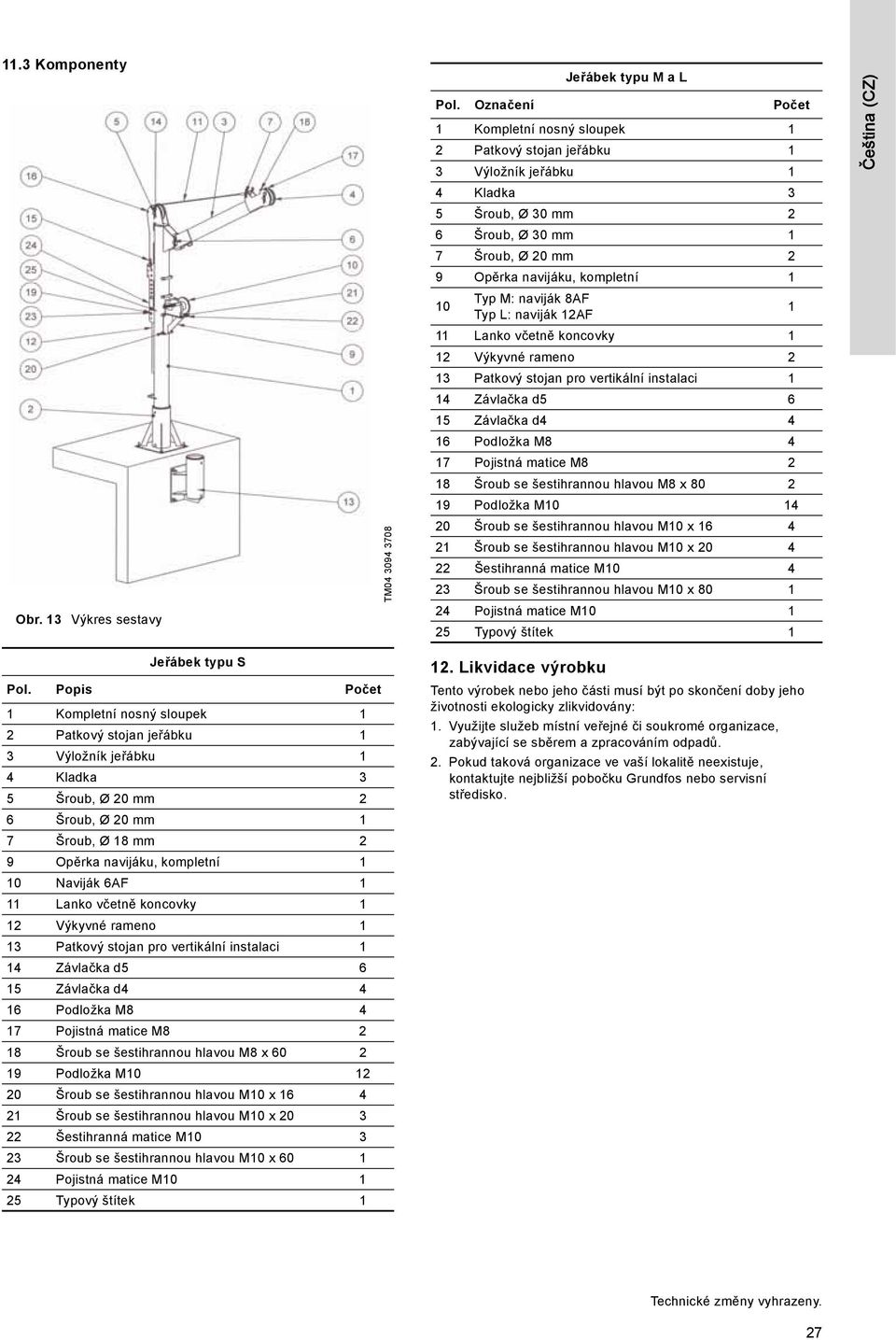

13 11.3 Komponenty Obr. 13 Výkres sestavy TM Jeřábek typu M a L Pol. Označení Počet 1 Kompletní nosný sloupek 1 2 Patkový stojan jeřábku 1 3 Výložník jeřábku 1 4 Kladka 3 5 Šroub, Ø 30 mm 2 6 Šroub, Ø 30 mm 1 7 Šroub, Ø 20 mm 2 9 Opěrka navijáku, kompletní 1 10 Typ M: naviják 8AF Typ L: naviják 12AF 1 11 Lanko včetně koncovky 1 12 Výkyvné rameno 2 13 Patkový stojan pro vertikální instalaci 1 14 Závlačka d Závlačka d Podložka M Pojistná matice M Šroub se šestihrannou hlavou M8 x Podložka M Šroub se šestihrannou hlavou M10 x Šroub se šestihrannou hlavou M10 x Šestihranná matice M Šroub se šestihrannou hlavou M10 x Pojistná matice M Typový štítek 1 Čeština (CZ) Jeřábek typu S Pol. Popis Počet 1 Kompletní nosný sloupek 1 2 Patkový stojan jeřábku 1 3 Výložník jeřábku 1 4 Kladka 3 5 Šroub, Ø 20 mm 2 6 Šroub, Ø 20 mm 1 7 Šroub, Ø 18 mm 2 9 Opěrka navijáku, kompletní 1 10 Naviják 6AF 1 11 Lanko včetně koncovky 1 12 Výkyvné rameno 1 13 Patkový stojan pro vertikální instalaci 1 14 Závlačka d Závlačka d Podložka M Pojistná matice M Šroub se šestihrannou hlavou M8 x Podložka M Šroub se šestihrannou hlavou M10 x Šroub se šestihrannou hlavou M10 x Šestihranná matice M Šroub se šestihrannou hlavou M10 x Pojistná matice M Typový štítek Likvidace výrobku Tento výrobek nebo jeho části musí být po skončení doby jeho životnosti ekologicky zlikvidovány: 1. Využijte služeb místní veřejné či soukromé organizace, zabývající se sběrem a zpracováním odpadů. 2. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Grundfos nebo servisní středisko. Technické změny vyhrazeny. 27
