2 Inteligentní elektroinstalace budov - systém INELS, Kompletní průvodce Příručka pro systémové partnery Autor: Jaromír Kyller, Jiří Stýskalík Datum vydání: 11/2006 Verze: 11/06 Technická podpora systému INELS: Palackého 493, Holešov Všetuly tel.: , fax: Veškeré informace dále uvedené mohou být bez předešlého upozornění upraveny. Aktuální verzi najdete na stránkách výrobce

3 1. OBSAH 2. Inteligentní elektroinstalační systémy Obecný popis inteligentní elektroinstalace Co nám může inteligentní elektroinstalace nabídnout Zvýšení komfortu Automatizace Kompletní přehled Úspory energie Bezpečnost Možnosti uplatnění inteligentní elektroinstalace INELS 7 3. Rozdíl mezi konvenční a sběrnicovou instalací Konvenční elektroinstalace Sběrnicová instalace 8 4. Komunikační sběrnice inteligentní elektroinstalace INELS Napájení inteligentní elektroinstalace INELS Popis a technické informace jednotek INELS Centrální jednotka CU-01M Jednotka vstupů IM-80B Jednotka vstupů IM-140M Multifunkční jednotka Sophy Světelná dvoukanálová jednotka LM-22B Stmívací dvoukanálová jednotka DA-02M Spínací jednokanálová jednotka SA-01B Spínací dvoukanálová jednotka SA-02B Spínací dvoukanálová jednotka SA-02M

4 6.10. Spínací čtyřkanálová jednotka SA-04M Převodník digital-analog 0(1)-10V DAC-04B Převodník digital-analog 0(1)-10V DAC-04M Nástěnné skupinové ovladače WSB GSM brána GSM Klávesnice KEY Popis software systému INELS Obecný popis Inels Designer Inels Manager Realizace inteligentní elektroinstalace INELS v praxi Projekt inteligentní elektroinstalace INELS Realizace projektu INELS Oživení a nastavení INELS Marketingová hlediska Výhody pro uživatele a pro systémového partnera Instalace a uživatelé INELS Proč musí být systémový partner víc než dosud i obchodníkem Proč nabízet a prodávat produkt společnosti ELKO EP Společný postup se systémovým partnerem Doporučení - co sledovat při sestavování nabídky INELS

5 2. Inteligentní elektroinstalační systémy 2.1. Obecný popis inteligentní elektroinstalace Nikdo z nás si zcela určitě nedokáže představit současný život bez elektrické energie. Využíváme ji nepřetržitě. Nespočetněkrát si ani neuvědomujeme, co všechno kolem nás řídí. Je pro nás samozřejmé, že se světlo po sepnutí vypínače rozsvítí a nebo elektrický spotřebič po zapojení do zásuvky začne vykonávat svou funkci. Postupem času lidé začali zkoumat možnosti integrace moderních technologií do konveční elektroinstalace. S rozvojem výpočetní techniky byly v mnohých zemích zkoumány způsoby řízení různých funkcí, běžně používaných v budovách. V 60. letech minulého století byl v Japonsku prezentován inteligentní dům, v němž řízení veškerých funkcí řídil počítač. Tyto práce se však nesetkaly se širokým uplatněním v praxi, zejména proto, že ceny energií byly oproti těm současným zanedbatelné a neexistoval tedy ekonomický důvod ke snižování provozních nákladů. Počátkem 70. let minulého století energetická krize a prudký nárůst cen ropy způsobily nastartování vývoje projektů směřujících ke snižování spotřeby energií na vytápění budov, na jejich osvětlování atd., přičemž prvních úspěchů bylo dosaženo poměrně rychle - byly prezentovány výsledky německých výrobců nejen kvalitnějších otopných systémů, ale i nově koncipovaných elektrických instalací. Již zmíněný rozvoj výpočetní techniky umožňoval nasazení centrálního řídícího počítače zejména pro řízení provozu vytápění. Praxe ukázala, že spotřeba energie za vytápění klesla zhruba o 30%, čímž se prokázalo dosažení úspor energie při totožném, ne-li vyšším komfortu, ovšem za předpokladu výrazně vyšší technické vybavenosti elektrických instalací. Další rozvoj mikroelektronických prvků výrazně zjednodušil silové elektrické instalace a snížil spotřebu tím, že přístroje mohly komunikovat po instalační sběrnici. Obor automatizace řízení budov tedy v průběhu let prošel nebývalým rozvojem. V posledních letech je také stále zřetelnější trend ke zvyšování pohodlí v obytných budovách, což znamená vybavení domu nebo bytu nejen kvalitním nábytkem, moderní kuchyní či pěknými obklady v koupelně apod., ale rovněž moderní a inteligentní - 4 -

6 elektrickou instalací, která sama umí dohlédnout na dobrou a efektivní činnost nejen osvětlení, ale i řízení elektricky ovládaných rolet (žaluzií, markýz), na dodržování požadovaného režimu vytápění či chlazení v jednotlivých místnostech, s vazbou na elektronické zabezpečení objektu, s možností centralizovaného lokálního a nebo dálkového zobrazování a řízení ovládaných funkcí. Automatizace budov rodinných domů, bytů č i kanceláří se tedy zavádí z důvodů optimalizace komfortu ovládání přístrojů v domácnosti a optimalizace bezpečnosti. Mimo to inteligentní elektroinstalace přináší úspory energie, funkce centrálního ovládání a signalizace poplachu. Automatizace budov zcela určitě není přehnaný luxus! 2.2. Co nám může inteligentní elektroinstalace nabídnout Zvýšení komfortu V inteligentní elektroinstalaci se setkáváme s moderními způsoby ovládání pomocí: - IR dálkových ovladačů, - nástěnných ovladačů s krátkocestným ovládáním (WSB), - počítače, - GSM mobilního telefonu, - Internetu či PDA, - hlasu - což je opravdu revoluční řešení Automatizace Moderní a komfortní instalace umožní nejen ruční ovládání funkcí, ale také jejich samočinný provoz, v závislosti na programu, který je zvolen jako jsou časové programy, vazba na přítomnost nebo pohyb atd. Tzn., že na základě jakékoliv změny v systému, se požadovaný úkon vykoná zcela automaticky, např. za soumraku INELS může automaticky spustit žaluzie, rozsvítit

7 Kompletní přehled Díky propojení systému s počítačovou sítí a s Internetem má uživatel dokonalý a okamžitý přehled nad celým domovem. Je nejen schopen kontrolovat, kde je rozsvíceno, jaká je teplota v jednotlivých místnostech a nebo kde se pohybují osoby v domě, ale je i schopen svítidla a spotřebiče v domě ovládat a to vše v plně grafickém prostředí a pouhým kliknutím myši. Pokud je systém napojen na Internet, lze mít kontrolu z kteréhokoliv místa ve světě Úspory energie Inteligentní elektroinstalace umožňuje spínaní vytápění a vybraných spotřebičů. Primárními úsporami jsou tedy energetické úspory, kterých lze dosáhnout vhodnými způsoby regulace. Nesporných úspor také lze dosáhnout při regulaci osvětlení. Tato efektivní úspora energie tak přispívá k navrácení investic vložených do inteligentní elektroinstalace Bezpečnost Součástí systému je vlastní systém elektronické zabezpečovací signalizace, jehož funkce jsou integrovány v centrální jednotce systému. Do systému lze tedy pomocí vstupních jednotek připojit všechny konvenční typy detektorů jako jsou PIR detektory, magnetické detektory, detektory rozbití skla atd. Dále lze do systému připojit ovládací klávesnice, ve kterých je integrována čtečka magnetických médií. Prostřednictvím GSM brány lze informace z alarmu přenést na bezpečnostní agenturu a nebo přímo na mobilní telefon. Bezpečnost v rámci systému INELS však nespočívá jen v zabezpečení majetku, ale také v pocitu jistoty ve tmě, ochraně proti havarijním stavům zařízení objektu, náledí, větru, slunci a jiných

8 2.3. Možnosti uplatnění inteligentní elektroinstalace INELS INELS je navržen a je svým rozsahem určen pro použití v rodinných domech a kancelářích. Pro tyto typické aplikace zahrnuje odpovídající funkce, které lze v aplikacích využít jako jsou: - regulace osvětlení, - centrální ovládání, - regulace vytápění (chlazení), - bezpečnostní funkce. Inteligentní elektroinstalace INELS přináší komplexní řešení - všechno v jednom systému se vzájemně provázanými funkcemi. INELS lze také využít jako částečné řešení pro konkrétní aplikace a pro konkrétní funkce. Není nutné využít všechny jeho funkce INELS - rozsah a konfigurace systému záleží na míře komfortu, který si investor ve spolupráci s projektantem, architektem či se systémovým partnerem dohodnou a který v rámci konkrétního projektu realizují. Vždy je dobré zvážit možnost následného rozšíření systému, přičemž projekt a realizaci této skutečnosti přizpůsobit a dostatečně tuto možnost podpořit

9 3. Rozdíl mezi konvenční a sběrnicovou instalací 3.1. Konvenční instalace Klasická (konvenční) instalace má velmi omezené možnosti vzájemného propojení jednotlivých systémů a realizace takového propojení je velmi náročná a nepřehledná. Vybudovaný systém takovéto instalace je pevně daný a investor musí přesně v době realizace určit jak bude systém fungovat. Každá modifikace je velmi složitá a náročná jak na studii stávajícího řešení, tak na provedení změn v systému, přičemž změny v systému jsou realizovatelné pouze se zásahem do stavebních konstrukcí, což sebou nese jak zvýšení nákladů na realizaci, tak i nepříjemné doprovodné jevy (nepořádek při realizaci, nutnost oprav po realizaci apod.). Problémem je i propojení různých systému (např. zapnout světlo při spuštění rolet) Sběrnicová instalace Sběrnicová instalace INELS je navržena sériově, tzn., že jednotliví účastníci jsou vzájemně propojeni společným sběrnicovým kabelem, který je tvořen krouceným párem vodičů pro sběrnici a dvěma vodiči pro napájení jednotek systému. Taková instalace umožňuje snadné projektování, protože je jednoduchá, přehledná a neobsahuje různé elektrické systémy (všechny ovládací prvky systému jsou připojeny na dvouvodičové vedení). Instalace je přehlednější a bezpečnější, protože počet ovládacích vedení je menší (ve sběrnicovém vedení se ovládacím prvkem nespíná přímo příkon do spotřebiče, ale posílají se jen povely (informace) pro vykonávání povelů. Sběrnice je napájena bezpečným malým napětím 12 V, což zvyšuje bezpečnost. Taková instalace na malé napětí je také výhodná pro tzv. bio-instalaci (např. v ložnicích), při které je vyloučen vliv působení elektromagnetického vyzařování elektroinstalací 230 V. Tomuto vlivu se předchází instalací sběrnicového rozvodu s napětím 12 V, kde sběrnicová tlačítka ovládají prostřednictvím prvků systému světelné obvody a instalované stykače pro zásuvkové obvody 230 V, která mají být vypnuty v nočním režimu domu. Sběrnicová instalace nabízí mnoho řešení jak při plánování, tak při realizaci projektu. Investor prakticky nemusí přesně - 8 -

10 určit co, jak a ze kterého místa bude chtít ovládat. Rovněž následné změny se realizují jednoduše přeprogramováním systému, popř. výměnou prvků, a to pouze výměnou krycího dílu. Změny také lze realizovat vzdáleně přes Internet, což znamená úsporu investic

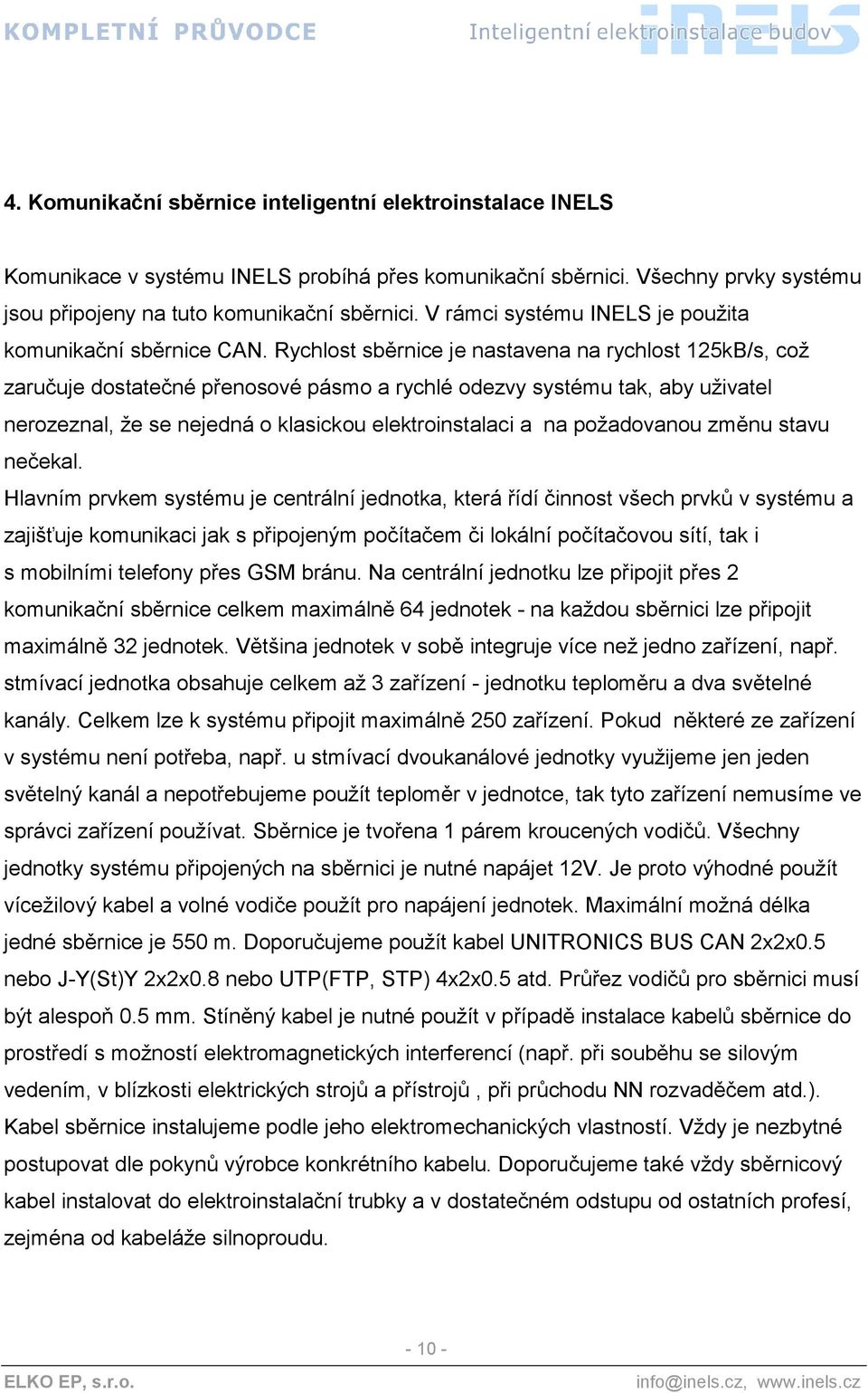

11 4. Komunikační sběrnice inteligentní elektroinstalace INELS Komunikace v systému INELS probíhá přes komunikační sběrnici. Všechny prvky systému jsou připojeny na tuto komunikační sběrnici. V rámci systému INELS je použita komunikační sběrnice CAN. Rychlost sběrnice je nastavena na rychlost 125kB/s, což zaručuje dostatečné přenosové pásmo a rychlé odezvy systému tak, aby uživatel nerozeznal, že se nejedná o klasickou elektroinstalaci a na požadovanou změnu stavu nečekal. Hlavním prvkem systému je centrální jednotka, která řídí činnost všech prvků v systému a zajišťuje komunikaci jak s připojeným počítačem či lokální počítačovou sítí, tak i s mobilními telefony přes GSM bránu. Na centrální jednotku lze připojit přes 2 komunikační sběrnice celkem maximálně 64 jednotek - na každou sběrnici lze připojit maximálně 32 jednotek. Většina jednotek v sobě integruje více než jedno zařízení, např. stmívací jednotka obsahuje celkem až 3 zařízení - jednotku teploměru a dva světelné kanály. Celkem lze k systému připojit maximálně 250 zařízení. Pokud některé ze zařízení v systému není potřeba, např. u stmívací dvoukanálové jednotky využijeme jen jeden světelný kanál a nepotřebujeme použít teploměr v jednotce, tak tyto zařízení nemusíme ve správci zařízení používat. Sběrnice je tvořena 1 párem kroucených vodičů. Všechny jednotky systému připojených na sběrnici je nutné napájet 12V. Je proto výhodné použít vícežilový kabel a volné vodiče použít pro napájení jednotek. Maximální možná délka jedné sběrnice je 550 m. Doporučujeme použít kabel UNITRONICS BUS CAN 2x2x0.5 nebo J-Y(St)Y 2x2x0.8 nebo UTP(FTP, STP) 4x2x0.5 atd. Průřez vodičů pro sběrnici musí být alespoň 0.5 mm. Stíněný kabel je nutné použít v případě instalace kabelů sběrnice do prostředí s možností elektromagnetických interferencí (např. při souběhu se silovým vedením, v blízkosti elektrických strojů a přístrojů, při průchodu NN rozvaděčem atd.). Kabel sběrnice instalujeme podle jeho elektromechanických vlastností. Vždy je nezbytné postupovat dle pokynů výrobce konkrétního kabelu. Doporučujeme také vždy sběrnicový kabel instalovat do elektroinstalační trubky a v dostatečném odstupu od ostatních profesí, zejména od kabeláže silnoproudu

12 Topologie sběrnice INELS systému je liniová. Tzn., že jednotlivé jednotky se zapojují na sběrnici sériově, vždy jeden prvek za druhým, přičemž odbočky z linie nejsou povoleny. Oba konce sběrnice se zakončují terminačními odpory o velikosti 120 Ω (součást balení centrální jednotky). Centrální jednotku není nutné instalovat na začátek či na konec sběrnice. Lze ji umístit na kterékoliv místo v průběhu sběrnice. Tímto způsobem můžeme v instalaci použít 4 virtuální větvě sběrnice, za předpokladu dodržení délek sběrnice a počet jednotek na sběrnici

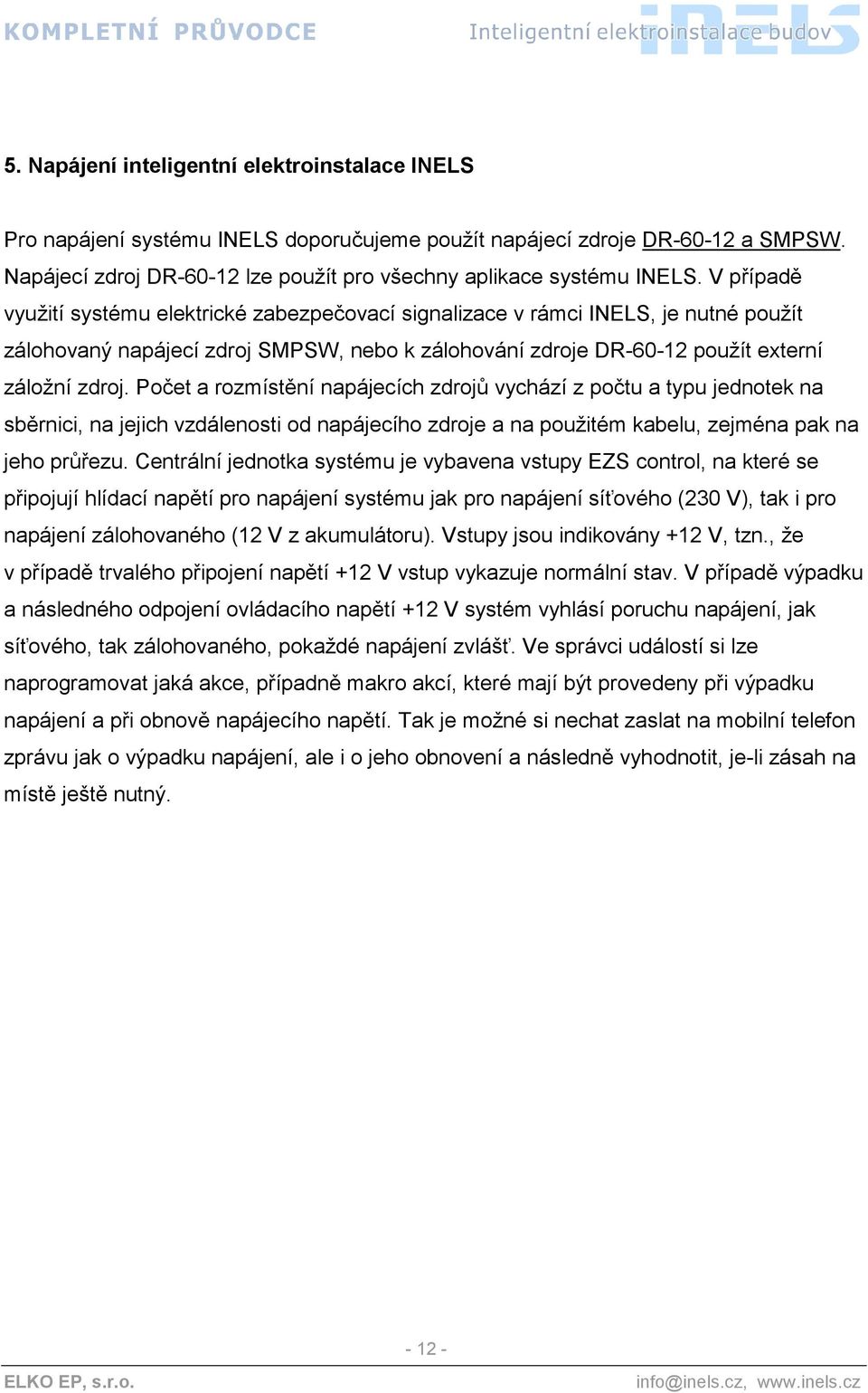

13 5. Napájení inteligentní elektroinstalace INELS Pro napájení systému INELS doporučujeme použít napájecí zdroje DR a SMPSW. Napájecí zdroj DR lze použít pro všechny aplikace systému INELS. V případě využití systému elektrické zabezpečovací signalizace v rámci INELS, je nutné použít zálohovaný napájecí zdroj SMPSW, nebo k zálohování zdroje DR použít externí záložní zdroj. Počet a rozmístění napájecích zdrojů vychází z počtu a typu jednotek na sběrnici, na jejich vzdálenosti od napájecího zdroje a na použitém kabelu, zejména pak na jeho průřezu. Centrální jednotka systému je vybavena vstupy EZS control, na které se připojují hlídací napětí pro napájení systému jak pro napájení síťového (230 V), tak i pro napájení zálohovaného (12 V z akumulátoru). Vstupy jsou indikovány +12 V, tzn., že v případě trvalého připojení napětí +12 V vstup vykazuje normální stav. V případě výpadku a následného odpojení ovládacího napětí +12 V systém vyhlásí poruchu napájení, jak síťového, tak zálohovaného, pokaždé napájení zvlášť. Ve správci událostí si lze naprogramovat jaká akce, případně makro akcí, které mají být provedeny při výpadku napájení a při obnově napájecího napětí. Tak je možné si nechat zaslat na mobilní telefon zprávu jak o výpadku napájení, ale i o jeho obnovení a následně vyhodnotit, je-li zásah na místě ještě nutný

14 6. Popis a technické informace jednotek INELS 6.1. Centrální jednotka CU-01M 1. Centrální jednotka CU-01M je mozkem celého systému. Je prostředníkem mezi senzory (obecně prvky, které snímají a předávají na sběrnici informace) a aktory (prvky, které provádějí naprogramovaný úkon většinou na základě nějakého senzoru, nebo také časově atd..) a dále mezi uživatelem a systémem. Konfigurace se provádí přes počítač připojený přes rozhraní Ethernet a nastavení systému je uloženo v centrální jednotce. Komunikace probíhá na základě komunikačního protokolu TCP/IP s použitím software INELS Manager. 2. Software INELS Manager je freeware, určený pro operační systémy Windows a lze jej stáhnout ze stránek výrobce (vstup pro systémové partnery). Konektor RJ45 je možno připojit do komunikačního rozhraní na čelním panelu jednotky. Po nakonfigurování systému lze počítač odpojit, tj. počítač není potřeba mít neustále připojen pro plnou funkci systému. Ale centrální jednotka může být neustále s počítačem, nebo s lokální počítačovou sítí on-line propojena, kde potom v lokální síti vystupuje jako další počítač. Nastavení IP adresy je možno provést v menu Nastavení/systém. Základní přednastavená IP adresa jednotky je s použitím masky sítě a výchozí branou Proto lze s výhodou použít připojení lokální sítě a tudíž i systému INELS na veřejnou síť internet. Poté lze celý systém kompletně ovládat přes internet odkudkoliv z celého světa. 3. K centrální jednotce lze připojit 2 sběrnice CAN. Na každou CAN sběrnici lze připojit až 32 jednotek, tzn., že k centrální jednotce lze tedy připojit celkem 64 jednotek. Většina jednotek systému INELS obsahuje více než jedno zařízení (např. jednotka DA-02M obsahuje až 2 světelné jednotky a zařízení teploměru). K centrální jednotka dokáže obsloužit celkem 250 zařízení. Maximální délka vedení sběrnice je 550m. CU je vybavena jedním tranzistorovým výstupem 12V, 100mA, který je určen pro připojení

15 sirény elektronické zabezpečovací signalizace. Dále je možno využít i 4 univerzální vstupy pro připojení jakéhokoliv zařízení, které je vybaveno bezpotenciálovým výstupem. V nastavení systému lze definovat jaký bude mít vstup parametry - Spínací a nebo rozpínací. 4. Mimo to je centrální jednotka vybavena dvěma vstupy EZS control pro monitorování stavu napájení. Jestliže je napájení v pořádku, na vstupy je přiveden potenciál +12 V. V případě výpadku napájení je tento stav možno monitorovat a provést jakoukoliv akci či makro akcí jak při výpadku napájení, tak i při jeho obnově. 5. Pomocí vestavěného webserveru je možno systém ovládat bez nutnosti mít jakýkoliv speciální software, nebo data aplikace. K ovládání přes webserver stačí pouze internetový prohlížeč. Webserver také umožňuje ovládání systému v plně grafickém prostředí přes PDA. Pro správné zobrazení je nutno použít prohlížeč se stoprocentním grafickým podporováním zobrazováním reálného náhledu stránky, např. software Netfront. 6. Centrální jednotka je schopna přes NTP server nastavení a synchronizace přesného času a data. Je nutno nastavit, v jakém časovém pásmu je jednotka instalována a zda se používá přechod letní/zimní čas. Pomocí rozsáhlého správce událostí systému INELS lze přes centrální jednotku nastavit v systému jak časové události, tak konkrétní povely na definované události v systému. Pomocí centrální jednotky a připojeného počítače, jak přímo, tak přes internet, lze provádět upgrade firmware všech jednotek systému. Upgrade probíhá přímo po sběrnici a není nutné jednotky jakkoliv deinstalovat apod. 7. Centrální jednotka je vybavena komunikačním rozhraním RS 232 pro komunikaci s externími zařízeními. Pro připojení GSM jednotky je určeno sériové RS 232 číslo jedna, svorky RXD1 a TXD1. Pro připojení radiového přijímače je určeno sériové rozhraní RS 232 číslo 2, svorky RXD2 a TXD2. Dáno jako samostatný bod

16 8. Centrální jednotka je vybavena pamětí pro uložení grafického podkladu pro grafickou vizualizaci a ovládání systému. Velikost paměti je 512 Kb. Velikost paměti není možno překročit. 9. Centrální jednotka je dodávána provedení k instalaci na DIN lištu do rozvaděče, kde potřebuje 3M prostoru. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Nastavení parametrů centrální jednotky:

17 6.1. Jednotka vstupů IM-80B 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0,5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do přístrojové elektroinstalační krabice pod přístroj. Je nutno zvolit elektroinstalační krabici s dostatečnou hloubkou, tak aby po instalaci přístroje zůstal dostatečný prostor i pro instalaci jednotky. 2. Jednotka vstupů je v systému INELS určena pro připojení až 8 externích zařízení s bezpotenciálovým kontaktem (jako jsou spínače, přepínače, tlačítka, senzory elektrické zabezpečovací signalizace, požární detektory a jiné). Externí zařízení se připojují na svorky IN a detekce probíhá mezi kontaktem IN a potenciálem GND. 3. Jednotka je dále vybavena vstupem pro připojení teplotního senzoru pro měření teploty v místě instalace jednotky. Po připojení teplotního senzoru je systém schopen v daném prostoru regulovat teplotu. Externí teplotní senzor se připojuje do svorek označených THERM, přičemž doporučujeme používat výhradně teplotní senzory TC a TZ společnosti ELKO EP. 4. Vstupy jednotky lze v software INELS Manager naprogramovat jako spínací, nebo rozpínací. Vstupy IN1 - IN6 lze použít pro připojení detektorů elektrické zabezpečovací signalizace včetně možnosti vyvážení. Tak lze pro daný vstup v systému rozpoznat stavy zóny elektrické zabezpečovací signalizace. 5. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je

18 v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy integrovaných zařízení v jednotce. Tudíž pro jednotku musíme rezervovat dvě adresy zařízení, jedna adresa je adresa pro jednotku vstupů a druhá adresa je pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny prvky v jednotce.pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat. 7. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat

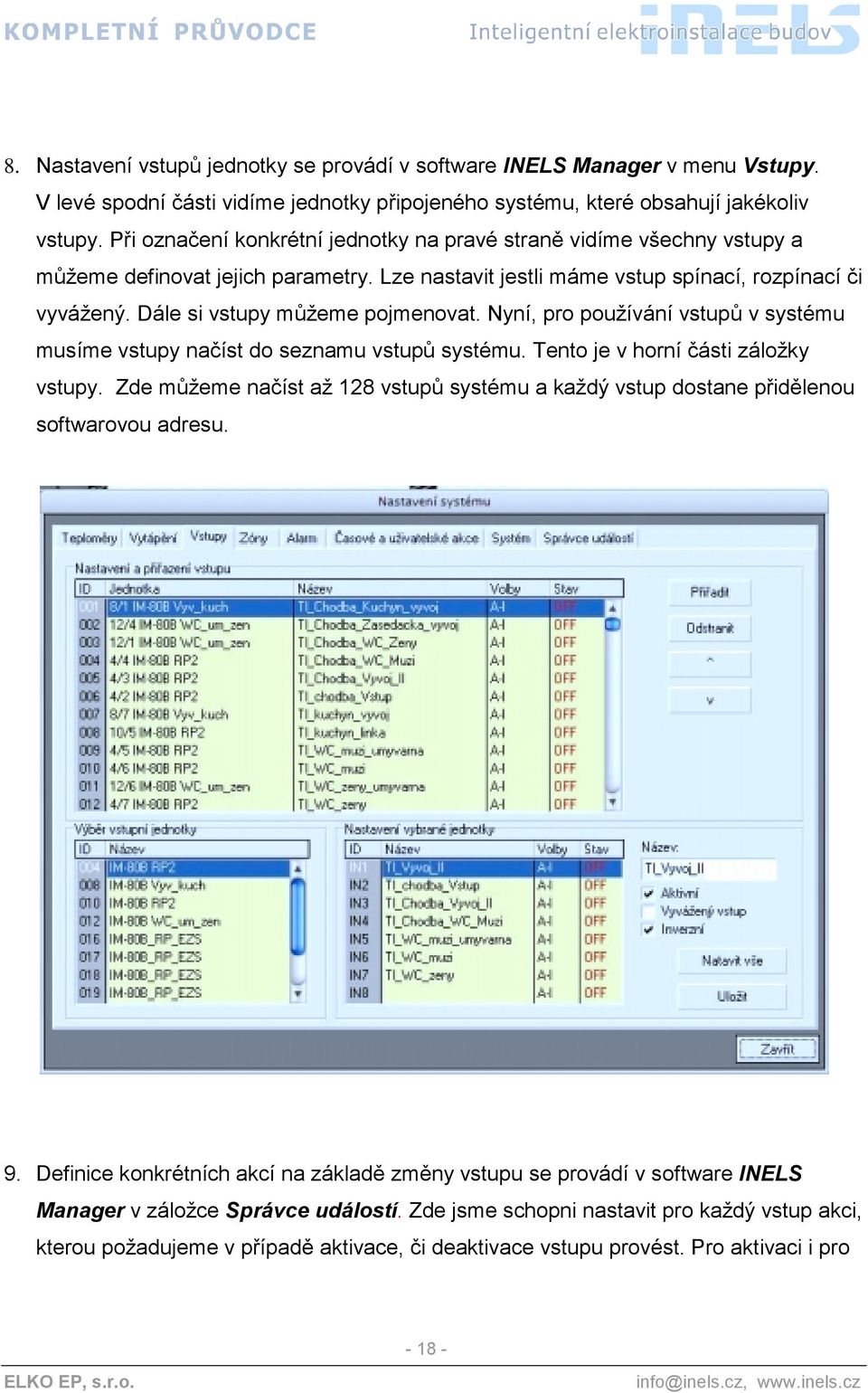

19 8. Nastavení vstupů jednotky se provádí v software INELS Manager v menu Vstupy. V levé spodní části vidíme jednotky připojeného systému, které obsahují jakékoliv vstupy. Při označení konkrétní jednotky na pravé straně vidíme všechny vstupy a můžeme definovat jejich parametry. Lze nastavit jestli máme vstup spínací, rozpínací či vyvážený. Dále si vstupy můžeme pojmenovat. Nyní, pro používání vstupů v systému musíme vstupy načíst do seznamu vstupů systému. Tento je v horní části záložky vstupy. Zde můžeme načíst až 128 vstupů systému a každý vstup dostane přidělenou softwarovou adresu. 9. Definice konkrétních akcí na základě změny vstupu se provádí v software INELS Manager v záložce Správce událostí. Zde jsme schopni nastavit pro každý vstup akci, kterou požadujeme v případě aktivace, či deaktivace vstupu provést. Pro aktivaci i pro

20 deaktivaci máme možnost nastavit až 32 různých akcí, které požadujeme v případě změny provést. Při nastavení akce a jejím přidání se správci událostí musíme provést změnu ve stromu událostí. Každou událost můžeme zapisovat do seznamu událostí, při požadavku zápisu do seznamu událostí označenou akci zaškrtneme zapisovat událost do Událostí v systému. 10. Po provedení jakékoliv změny je nutno systém restartovat pro provedení změn. Je nutno provést restart i s uložením nastavených změn. Restart bez uložení nastavených změn použijeme v případě, že nepožadujeme aby změny byly v systému uloženy Jednotka vstupů IM-140M 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do rozvaděče. V rozvaděči musí být pro instalaci jednotky ponechána dostatečná prostorová rezerva. 2. Jednotka vstupů je v systému INELS určena pro připojení až 14 externích zařízení s bezpotenciálovým kontaktem jako jsou spínače, přepínače, tlačítka, senzory elektrické zabezpečovací signalizace, požární detektory a jiné). Externí zařízení se připojují na svorky IN a detekce probíhá mezi kontaktem IN a potenciálem GND. 3. Vstupy jednotky lze v software INELS Manager naprogramovat jako spínací, nebo rozpínací. Vstupy IN1 - IN8 lze použít pro připojení detektorů elektrické zabezpečovací signalizace včetně možnosti vyvážení. Tak lze pro daný vstup v systému rozpoznat stavy zóny elektrické zabezpečovací signalizace. 4. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str

21 5. Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobcem a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Tudíž pro jednotku musíme rezervovat tři adresy zařízení, dvě adresy jsou adresy pro jednotky vstupů a třetí adresa je pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny prvky v jednotce. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat. 6. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační

22 sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 7. Nastavení vstupů jednotky se provádí v software INELS Manager v menu Vstupy. V levé spodní části vidíme jednotky připojeného systému, které obsahují jakékoliv vstupy. Při označení konkrétní jednotky na pravé straně vidíme všechny vstupy a můžeme definovat jejich parametry. Lze nastavit jestli máme vstup spínací, rozpínací či vyvážený. Dále si vstupy můžeme pojmenovat. Nyní pro používání vstupů v systému musíme vstupy načíst do seznamu vstupů systému. Tento je v horní části záložky vstupy. Zde můžeme načíst až 128 vstupů systému a každý vstup dostane přidělenou softwarovou adresu

23 8. Definice konkrétních akcí na základě změny vstupu se provádí v Software INELS manager v záložce Správce událostí. Zde jsme schopni nastavit pro každý vstup akci, kterou požadujeme v případě aktivace, či deaktivace vstupu provést. Pro aktivaci i pro deaktivaci máme možnost nastavit až 32 různých akcí, které požadujeme v případě změny provést. Při nastavení akce a jejím přidání se správci událostí musíme provést změnu ve stromu událostí. Každou událost můžeme zapisovat do seznamu událostí, při požadavku zápisu do seznamu událostí označenou akci zaškrtneme logovat událost. 9. Po provedení jakékoliv změny je nutno systém restartovat pro provedení změn. Je nutno provést restart i s uložením nastavených změn. Restart bez uložení nastavených změn použijeme v případě, že nepožadujeme, aby změny byly v systému uloženy

24 6.4. Multifunkční jednotky SOPHY (SOPHY L) 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do přístrojové elektroinstalační krabice. Při použití 4 vstupů pro externí zařízení je nutné zvolit elektroinstalační krabici s dostatečnou hloubkou, tak aby po instalaci přístroje zůstal dostatečný prostor i pro instalaci vodičů vstupů. 2. Jednotka Sophy v sobě zahrnuje následující zařízení: - senzor lidského hlasu - mikrofon lidského hlasu je umístěn pod ovládacím tlačítkem přístroje; programování snímače lidského hlasu se provádí v software INELS Manager v Nastavení systému a v záložce Ovladače, - teplotní senzor - jednotka je vybavena teplotním senzorem, který je umístěn přímo v jednotce pod tlačítkem přístroje; není proto nutné k jednotce připojovat žádné další zařízení pro snímání teploty (externí teplotní čidlo); programování regulace pomocí teplotního senzoru se provádí v software INELS Manager v Nastavení systému v záložkách Teploměry a Vytápění, - senzor intenzity okolního osvětlení - senzor intenzity okolního osvětlení je umístěn pod tlačítkem přístroje, pod průsvitnou čočkou; pro správnou funkci čočku nijak nezakrývejte či na ni nenanášejte jakoukoliv barvu; nastavení funkce senzoru se provádí v software INELS Manager v Nastavení systému v záložce Ovladače, - přijímač a vysílač infračerveného signálu - přijímač i vysílač infračerveného signálu je umístěn pod tlačítkem přístroje, pod průsvitnou čočkou; pro správnou funkci čočku nijak nezakrývejte či na ni nenanášejte jakoukoliv barvu; nastavení funkce senzoru se provádí v software INELS Manager v Nastavení systému v záložce Ovladače,

25 - dvoustavové tlačítko - tlačítko přístroje má samostatně programovatelné vstupy pro aktivaci; nastavení vstupů se provádí v software INELS Manager v Nastavení systému v záložce Vstupy a v záložce Správce událostí. - 4 univerzální vstupy - jednotka je schopna připojit až 4 externí zařízení s bezpotenciálovým kontaktem jako jsou spínače, přepínače, tlačítka, senzory elektrické zabezpečovací signalizace, požární detektory a jiné); externí zařízení se připojují na svorky IN a detekce probíhá mezi kontaktem IN a potenciálem GND; nastavení vstupů se provádí v software INELS Manager v Nastavení systému v záložce Vstupy a v záložce Správce událostí. - integrovaný reproduktor - pomocí integrovaného reproduktoru můžeme být informováni o všech stavech a událostech v systému; k dispozici máme 12 přednastavených hlasových zpráv; nastavení se provádí v menu Nastavení v záložce Správce událostí; při nastavení konkrétní akce se zvolí možnost IR ovládání a hlasové zprávy SOPHY a vybereme jednu z dvanácti přednastavených zpráv. 3. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice ve správci zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Tudíž pro jednotku musíme rezervovat tři adresy zařízení, První adresa v systému je pro hlasový modul, druhá je jednotka vstupů a třetí adresa je pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny prvky v jednotce. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat

26 5. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 6. Nastavení jednotlivých zařízení: - snímač lidského hlasu - nastavení snímače lidského hlasu se provádí v menu Nastavení systému v záložce ovladače

27 Programování hlasového modulu se provádí v první tabulce nahoře vpravo. Jako první věc si musíme vložit uživatele tlačítkem Vložit. Uživatelů může jedna jednotka vytvořit celkem 4. Každého uživatele si můžeme pojmenovat názvem ve spodním okně. Po pojmenování uživatele musíme provedenou změnu uložit tlačítkem Změnit. U každého uživatele se vytvoří větev až 4 příkazů. Každý příkaz může mít až 4 podpříkazy. Učení hlasových povelů se provádí při zvoleném uživateli (kurzor na konkrétním uživateli) a tlačítkem Start training. Učení vždy probíhá pro všechny uživatele zároveň. Učení probíhá po výzvě jednotkou Say word one, pro dalšího uživatele systém vybídne say word two atd. Po naučení všech uživatelů je nutné provedené změny uložit do jednotky tlačítkem Uložit nastavení. Po naučení uživatelů rozbalíme větev u konkrétního uživatele a opět zvolíme Start training. Nyní naučíme všechny příkazy jeden po druhém pro uživatele. Učení vždy probíhá po vybídnutí jednotkou Say a word. Citlivost hlasového ovládání můžeme nastavit

28 Treasholdem. Hodnotou 1 až 4 nastavíme požadovanou citlivost hodnota 1 je nejvíce citlivá a hodnota 4 je nejméně citlivá. Nastavení citlivosti se používá k eliminaci okolního rušení. Po naučení všech příkazů či jejich změny uložíme nastavení do jednotky zvolením Uložit nastavení a jednotku zapneme do funkčního režimu tlačítkem Listen. Jakmile naučíme všechny uživatele a jejich povelové příkazy, zvolíme vždy pro konkrétní příkaz konkrétní akci. Nastavení akcí se provádí Tlačítkem hvězdička * a zvolením požadované akce u konkrétního aktoru systému. Pokud bychom vyžadovali provedení více akcí, je nutné v akci zvolit systém, uživatelská akce. Máme možnost zvolit z až 32 uživatelských akcí. Definování funkcí uživatelských akcí se provádí v menu Nastavení systému a v záložce Správce událostí. Zde ve stromu Systém lze zvolit pro konkrétní uživatelskou akci až 32 samostatných akcí. Po změně uživatelské akce, která je vázaná na jinou jednotku v systému je nutno provést uložení nastavení do systému a provést restart systému. - nastavení integrovaného teplotního senzoru - nastavení konkrétního teplotního senzoru a regulace teploty v prostoru, kde je jednotka se senzorem instalována se provádí v menu Nastavení systému v záložce Teploměry a v záložce Vytápění. Bližší informace o nastavení regulace vytápění viz. samostatná kapitola. - nastavení senzoru intenzity okolního osvětlení - nastavení se provádí v menu Nastavení systému a v záložce Ovladače

29 . V tabulce Detekce osvětlení máme dvě možnosti detekce osvětlení. Jedna je pro detekci nízkého osvětlení a druhá je pro detekci vysoké intenzity osvětlení. Hodnotu lze nastavit manuálně v rozsahu Kliknutím na tlačítko Nízká int. nebo Vysoká int. jednotka načte aktuální intenzitu osvětlení. Po kliknutí na tlačítko hvězdička * lze nastavit konkrétní akci, kterou požadujeme provést při dosažení konkrétní nastavené úrovně. Pokud bychom vyžadovali provedení více akcí, je nutné v akci zvolit Systém, Uživatelská akce. Máme možnost zvolit z až 32 uživatelských akcí. Definování funkcí Uživatelských akcí se provádí v menu Nastavení systému a v záložce Správce událostí. Zde v části stromu Systém lze zvolit pro konkrétní uživatelskou akci až 32 samostatných akcí. Po provedení všech nastavení je nutné kliknout na tlačítko Uložit nastavení pod tabulkou zařízení ovladačů. Po změně uživatelské akce, která je vázaná na jinou jednotku v systému je nutno provést uložení nastavení do systému a provést restart systému

30 - nastavení přijímače a vysílače IR signálu - nastavení se provádí v menu Nastavení systému v záložce Ovladače. Máme k dispozici jak nastavení IR přijímače, tak IR vysílače. Nastavení IR přijímače se provádí v tabulce IR ovládání. K nastavení IR přijímače se provádí na levé straně tabulky. Programování začneme načtením signálu ovladače, ke kterému požadujeme nastavit konkrétní akci. Po kliknutí na tlačítko Načtení se na jednotce rozsvítí zelená LED dioda a jednotka přijímá signál z dálkového ovladače. Načtený kód se zobrazí v levém okně pod oknem nastavených akcí. Pro správnou funkci je vhodné načtení pro stejné tlačítko zopakovat několikrát za sebou, protože některé IR vysílače posílají dva kódy pro jednu akci. Je možné že se setkáte s dálkovým vypínačem, který bude mít plovoucí kód. V tomto případě je naučení ovladače velmi složité. Po načtení kódu ovladače

31 se kliknutím na tlačítko hvězdička * vybere požadovaná akce, která se má provést po přijetí načteného kódu dálkového ovladače. Následně se naprogramovaná akce kliknutím na tlačítko Vložit uloží do seznamu nastavených povelů. Dále je nutno nastavené povely uložit kliknutím na tlačítko Uložit nastavení pod stromem ovladačů systému. Pokud bychom vyžadovali provedení více akcí, je nutné v akci zvolit Systém, Uživatelská akce. Máme možnost zvolit až 32 uživatelských akcí. Definování funkcí uživatelských akcí se provádí v menu Nastavení systému a v záložce Správce událostí. Zde ve stromu systém lze zvolit pro konkrétní uživatelskou akci až 32 samostatných akcí. Nastavení IR vysílače se provádí v tabulce IR ovládání. Nastavení IR vysílače se provádí na pravé straně tabulky. Pro naprogramování vysílaných signálů klikneme na tlačítko Načtení. Na jednotce SOPHY se rozsvítí LED a čeká na vyslání povelu ze stávajícího IR dálkového ovladače. Pokud je signál načten v pořádku, LED na jednotce zhasne a signál je načten. Poté je nutno načtený signál uložit do paměti jednotky tlačítkem Změnit. Povel se uloží na požadovanou pozici. Po načtení všech signálů je nutno nastavení uložit kliknutím na tlačítko Uložit nastavení a všechny informace budou uloženy v jednotce SOPHY. Poté je nutno systém restartovat s uložením nastavených změn. - nastavení dvoustavového tlačítka - nastavení dvoustavového tlačítka se provádí v menu nastavení systému v záložce vstupy. Dva stavy tlačítka se nastavují jako klasické vstupy v systému. Dvoustavové tlačítka jsou na prvních dvou místech u vstupů jednotky. Přesné nastavení viz. Nastavení vstupů u vstupní jednotky. - nastavení 4 univerzálních vstupů - nastavení 4 univerzálních vstupů se provádí v menu Nastavení systému v záložce Vstupy. 4 univerzální vstupy jsou na 3 až 7 pozici vstupů jednotky. Přesné nastavení viz. nastavení vstupů u vstupní jednotky. 7. Jednotka SOPHY L nemá integrovaný senzor lidské hlasu. Ostatní parametry jsou shodné se SOPHY

32 6.5. Světelná dvoukanálová jednotka LM-22B 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do přístrojové elektroinstalační krabice pod přístroj. Je nutné zvolit elektroinstalační krabici s dostatečnou hloubkou, tak aby po instalaci přístroje zůstal dostatečný prostor i pro instalaci jednotky. 2. Světelná jednotka slouží v systému pro spínání nebo stmívání žárovkových a halogenových zátěží. Jednotka je schopna ovládat dva samostatné světelné kanály, přičemž je schopna ovládání zátěže o celkovém výkonu 250 VA pro oba kanály. Vstupy jednotky slouží k přímému ovládání světelných kanálů. K ovládání se používá potenciál L. Ke každému světelnému kanálu můžeme nastavit několik funkcí i funkcí časových. 3. Jednotka je dále vybavena vstupem pro připojení externího teplotního senzoru pro měření teploty v místě instalace jednotky. Po připojení teplotního senzoru je systém schopen v daném prostoru regulovat teplotu. Externí teplotní senzor se připojuje do svorek označených THERM, přičemž doporučujeme používat výhradně teplotní senzory TC a TZ společnosti ELKO EP 4. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Tudíž pro jednotku musíme rezervovat tři adresy zařízení. První dvě adresy v systému jsou pro

33 světelné kanály, třetí adresa je pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny prvky v jednotce. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat. 6. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 7. Nastavení parametrů jednotky - parametry světelných kanálů jednotky se nastavují v menu Nastavení systému v záložce Osvětlení

34 8. Pro každý světelný kanál v systému jsme schopni nastavit několik parametrů, pro požadovanou funkci. Rychlost ON - rychlost zapnutí světelného kanálu. Po zapnutí světelný kanál pomalu zvyšuje intenzitu až na maximální hodnotu. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout pole Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí 0-7 s. Pokud je zapnuta tahle funkce a v systému se jakýkoliv vstup naprogramuje jako Emulace tlačítka, tak lze kdykoliv v průběhu zvyšování intenzity osvětlení zvyšování intenzity zastavit na konkrétní hodnotě. Rychlost OFF - rychlost vypnutí světelného kanálu. Po vypnutí světelný kanál pomalu snižuje intenzitu až na minimální hodnotu. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout políčko Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí 0-7 s. Pokud je zapnuta tahle funkce a v systému se jakýkoliv vstup naprogramuje jako Emulace tlačítka, tak lze kdykoliv v průběhu snižování intenzity osvětlení snižování intenzity

35 zastavit na konkrétní hodnotě. Zpožděné zhasnutí - je funkce, kdy po aktivaci vstupu systém vypne aktivní světelný kanál až po nastavené době. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout políčko Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí s. Automatické zhasínání - je funkce, kdy po aktivaci vstupu systém světelný kanál aktivuje a automaticky vypne po nastavené době. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout políčko Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí s. Dále ještě Automatické zhasínání má specifickou funkci v řízení osvětlení. Pokud požadujeme ovládání osvětlení, ale jen ve specifikovaných případech například noci, nastavíme funkci, která přepne celý systém do Nočního režimu a nyní můžeme nastavit například pro PIR detektor ovládání osvětlení. V menu Správce událostí zvolíme u konkrétního senzoru Řízení osvětlení a vybereme požadovaný kanál. V menu Osvětlení se zadá požadovaná hodnota, po kterou má světelný kanál být aktivní. Ale je důležité nezaškrtnout pole Aktivní a zvolená hodnota se v tabulce osvětlení objeví zvýrazněná červeně. 9. Pro každý světelný kanál jsme schopni definovat typ ovládacího prvku, který je přímo připojen k ovládacímu vstupu jednotky, který je ovládán potenciálem L. Máme na výběr zvolit mezi Přepínačem, Tlačítkem spínacím a nebo Tlačítkem rozpínacím. Dále máme možnost světelný kanál zařadit do Skupiny osvětlení. Poté bude pro světlo mimo jiné nastavené hodnoty také platit pravidla skupiny osvětlení. Tak je možno velmi jednoduše ovládat několik světelných kanálů současně, jen nastavením rozsvítit skupinu osvětlení. Nastavení ovládání skupiny osvětlení lze nalézt ve správci událostí ve skupině Systém

36 10. Při oživování či hledání konkrétního svítidla, pokud nevíme kde je který světelný kanál připojen, máme k dispozici ovládání světelného kanálu. Jsme schopni světelný kanál rozsvítit a zhasnout. Nastavení ovládání osvětlení se provádí ve Správci událostí. Více informací naleznete v sekci výstupních jednotek a jejich programování

37 6.6. Stmívací dvoukanálová jednotka DA-02M 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Je nutné pro eliminaci poškození přístroje před přístroj na vodiči potenciálu L instalovat tavnou pojistku hodnoty odpovídající zátěži na jednotce. Jednotka je v provedení pro instalaci do rozvaděče. V rozvaděči musí být pro instalaci jednotky ponechána dostatečná prostorová rezerva. Dále je nezbytně nutné zabezpečit dostatečnou cirkulaci vzduchu kolem jednotky. Na čelním panelu jsou tlačítka pro manuální ovládání světelných kanálů. 2. Světelná jednotka slouží v systému pro spínání nebo stmívání žárovkových a halogenových zátěží. Jednotka je schopna ovládat dva samostatné světelné kanály, přičemž je schopna ovládání zátěže o celkovém výkonu 500 VA pro jeden kanál. Vstupy jednotky slouží k přímému ovládání světelných kanálů. K ovládání se používá potenciál L. Ke každému světelnému kanálu můžeme nastavit několik funkcí i funkcí časových. 3. Jednotka je dále vybavena vstupem pro připojení externího teplotního senzoru pro měření teploty v místě instalace jednotky. Po připojení teplotního senzoru je systém schopen v daném prostoru regulovat teplotu. Externí teplotní senzor se připojuje do svorek označených THERM, přičemž doporučujeme výhradně používat teplotní senzory TC a TZ společnosti ELKO EP. 4. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je

38 v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Tudíž pro jednotku musíme rezervovat tři adresy zařízení. První dvě adresy v systému jsou pro světelné kanály, třetí adresa je pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny prvky v jednotce. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat. 6. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační

39 sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 7. Nastavení parametrů jednotky: parametry světelných kanálů jednotky se nastavují v menu Nastavení systému v záložce Osvětlení. 8. Pro každý světelný kanál v systému jsme schopni nastavit několik parametrů, pro požadovanou funkci. Rychlost ON - rychlost zapnutí světelného kanálu. Po zapnutí světelný kanál pomalu zvyšuje intenzitu až na maximální hodnotu. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout pole Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí 0-7 s. Pokud je zapnuta tahle funkce a v systému se jakýkoliv vstup naprogramuje jako Emulace tlačítka, tak lze kdykoliv v průběhu zvyšování intenzity osvětlení zvyšování intenzity zastavit na konkrétní hodnotě. Rychlost OFF - rychlost vypnutí světelného kanálu. Po

40 vypnutí světelný kanál pomalu snižuje intenzitu až na minimální hodnotu. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout pole Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí 0-7 s. Pokud je zapnuta tahle funkce a v systému se jakýkoliv vstup naprogramuje jako Emulace tlačítka, tak lze kdykoliv v průběhu snižování intenzity osvětlení snižování intenzity zastavit na konkrétní hodnotě. Zpožděné zhasnutí - je funkce, kdy po aktivaci vstupu systém vypne aktivní světelný kanál až po nastavené době. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout pole Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí s. Automatické zhasínání - je funkce, kdy po aktivaci vstupu systém světelný kanál aktivuje a automaticky vypne po nastavené době. Pokud budeme chtít tuto funkci pro konkrétní kanál využít, musíme zaškrtnout pole Aktivní a nastavit odpovídající hodnotu. Nastavená hodnota může být v rozmezí s. 9. Pro každý světelný kanál jsme schopni definovat typ ovládacího prvku, který je přímo připojen k ovládacímu vstupu jednotky, který je ovládán potenciálem L. Máme na výběr zvolit mezi Přepínačem, Tlačítkem spínacím a nebo Tlačítkem rozpínacím. Dále máme možnost světelný kanál zařadit do Skupiny osvětlení. Poté bude pro světlo mimo jiné nastavené hodnoty také platit pravidla skupiny osvětlení. Tak je možno velmi jednoduše ovládat několik světelných kanálů současně, jen nastavením rozsvítit skupinu osvětlení. Nastavení ovládání skupiny osvětlení lze nalézt ve správci událostí ve skupině Systém

41 10. Při oživování či hledání konkrétního svítidla, pokud nevíme kde je který světelný kanál připojen, máme k dispozici ovládání světelného kanálu. Jsme schopni světelný kanál rozsvítit a zhasnout. Nastavení ovládání osvětlení se provádí ve Správci událostí. Více informací naleznete v sekci vstupních jednotek a jejich programování Spínací jednokanálová jednotka SA-01B 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do přístrojové elektroinstalační krabice pod přístroj. Je nutno zvolit elektroinstalační krabici s dostatečnou hloubkou, tak aby po instalaci přístroje zůstal dostatečný prostor i pro instalaci jednotky. Spínací jednotka slouží v systému pro spínání elektrických obvodů odpovídající zátěže. Jednotka je schopna ovládat jeden el. obvod. Jednotka je schopna ovládání zátěže o celkovém výkonu 4000VA/AC1, 384W/DC. 2. Jednotka je dále vybavena vstupem pro připojení externího teplotního senzoru pro měření teploty v místě instalace jednotky. Po připojení teplotního senzoru je systém schopen v daném prostoru regulovat teplotu. Externí teplotní senzor se připojuje do svorek označených THERM, přičemž doporučujeme výhradně používat teplotní senzory TC a TZ společnosti ELKO EP. 3. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána

42 výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Tudíž pro jednotku musíme rezervovat dvě adresy zařízení. První adresa v systému je pro výstupní modul, druhá adresa je pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny prvky v jednotce. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat. 5. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat

43 6. Nastavení parametrů jednotky - nastavení výstupů jednotky se provádí vždy v závislosti na konkrétní akci v systému, popř. jako časové funkce. Vhodným výběrem akce lze kontakt definovat jako spínací nebo jako rozpínací. Nastavení kontaktu se provádí po kliknutí na * a výběrem odpovídající výstupní jednotky. K dispozici máme následující možnosti: - zapnout - relé se sepne - vypnout - relé se rozpojí - trig - opakovaná inicializace neustále překlápí relé - impuls - po aktivaci se relé sepne na nastavenou dobu

44 Při zvolení funkce Impuls se v tabulce nastavení dále objeví možnosti nastavení délky pulsu a časová základna, kterou se nastavená hodnota násobí. K dispozici máme časové základny 0,1 sekundy, sekundy, minuty a hodiny. Výsledná nastavená hodnota pro jakoukoliv časovou základnu nesmí přesáhnout 12 hodin Spínací dvoukanálová jednotka SA-02B 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do přístrojové elektroinstalační krabice pod přístroj. Je nutno zvolit elektroinstalační krabici s dostatečnou hloubkou, tak aby po instalaci přístroje zůstal dostatečný prostor i pro instalaci jednotky. Spínací jednotka slouží v systému pro spínání elektrických obvodů odpovídající zátěže. Jednotka je schopna ovládat dva samostatné el. obvody. Jednotka je schopna ovládání zátěže o celkovém výkonu 2000VA/AC1, 192W/DC pro každý obvod. 2. Jednotka je dále vybavena vstupem pro připojení externího teplotního senzoru pro měření teploty v místě instalace jednotky. Po připojení teplotního senzoru je systém schopen v daném prostoru regulovat teplotu. Externí teplotní senzor se připojuje do svorek označených THERM, přičemž doporučujeme výhradně používat teplotní senzory TC a TZ společnosti ELKO EP. 3. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Tudíž pro

45 jednotku musíme rezervovat dvě adresy zařízení. První adresa v systému je pro výstupní modul, druhá adresa je pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny prvky v jednotce. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat. 5. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 6. Nastavení parametrů jednotky: nastavení výstupů jednotky se provádí vždy v závislosti na konkrétní akci v systému, popř. jako časové funkce. Vhodným výběrem akce lze

46 kontakt definovat jako spínací nebo jako rozpínací. Nastavení kontaktu se provádí po kliknutí na hvězdičku * a výběrem odpovídající výstupní jednotky. K dispozici máme možnosti: - zapnout - relé se sepne - vypnout - relé se rozpojí - trig - opakovaná inicializace neustále překlápí relé - impuls - po aktivaci se relé sepne na nastavenou dobu Při zvolení funkce Impuls se v tabulce nastavení dále objeví možnosti nastavení délky pulsu a časová základna, kterou se nastavená hodnota násobí. K dispozici máme

47 časové základny 0,1 sekundy, sekundy, minuty a hodiny. Výsledná nastavená hodnota pro jakoukoliv časovou základnu nesmí přesáhnout 12 hodin. Na konec je nutno nastavit pro které relé výstupní jednotky naprogramovanou akci požadujeme Spínací dvoukanálová jednotka SA-02M 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do rozvaděče. Je proto nutné v rozvaděči počítat s dostatečnou prostorovou rezervou pro instalaci spínacích jednotek. Spínací jednotka slouží v systému pro spínání elektrických obvodů odpovídající zátěže. Jednotka je schopna ovládat dva samostatné el. obvody. Jednotka je schopna ovládání zátěže o celkovém výkonu 4000VA/AC1, 384W/DC pro každý obvod. Na čelním panelu jsou umístěny tlačítka pro manuální ovládání kontaktů relé. 2. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Pro jednotku musíme rezervovat pouze jednu adresu zařízení. Adresa v systému je pro výstupní modul, jinou adresu nemusíme v systému rezervovat. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny nové jednotky a jejich zařízení. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat

48 4. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 5. Nastavení parametrů jednotky: nastavení výstupů jednotky se provádí vždy v závislosti na konkrétní akci v systému, popř. jako časové funkce. Vhodným výběrem akce lze kontakt definovat jako spínací nebo jako rozpínací. Nastavení kontaktu se provádí po kliknutí na hvězdičku * a výběrem odpovídající výstupní jednotky

49 K dispozici máme možnosti: - zapnout - relé se sepne - vypnout - relé se rozpojí - trig - opakovaná inicializace neustále překlápí relé - impuls - po aktivaci se relé sepne na nastavenou dobu Při zvolení funkce Impuls se v tabulce nastavení dále objeví možnosti nastavení délky pulsu a časová základna, kterou se nastavená hodnota násobí. K dispozici máme časové základny 0,1 sekundy, sekundy, minuty a hodiny. Výsledná nastavená hodnota pro jakoukoliv časovou základnu nesmí přesáhnout 12 hodin. Na konec je nutno nastavit pro které relé výstupní jednotky naprogramovanou akci požadujeme

50 6.10. Spínací čtyřkanálová jednotka SA-04M 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do rozvaděče. Je proto nutné v rozvaděči počítat s dostatečnou prostorovou rezervou pro instalaci spínacích jednotek. Spínací jednotka slouží v systému pro spínání elektrických obvodů odpovídající zátěže. Jednotka je schopna ovládat až 4 samostatné el. obvody. Jednotka je schopna ovládání zátěže o celkovém výkonu 4000VA/AC1, 384W/DC pro každý obvod. 2. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Pro jednotku musíme rezervovat pouze jednu adresu zařízení. Adresa v systému je pro výstupní modul, jinou adresu nemusíme v systému rezervovat. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny nové jednotky a jejich zařízení. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat

51 4. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 5. Nastavení parametrů jednotky: nastavení výstupů jednotky se provádí vždy v závislosti na konkrétní akci v systému, popř. jako časové funkce. Vhodným výběrem akce lze kontakt definovat jako spínací, nebo jako rozpínací. Nastavení kontaktu se provádí po kliknutí na hvězdičku * a výběrem odpovídající výstupní jednotky

52 K dispozici máme možnosti: - zapnout - relé se sepne - vypnout - relé se rozpojí - trig - opakovaná inicializace neustále překlápí relé - impuls - po aktivaci se relé sepne na nastavenou dobu Při zvolení funkce Impuls se v tabulce nastavení dále objeví možnosti nastavení délky pulsu a časová základna, kterou se nastavená hodnota násobí. K dispozici máme časové základny 0,1 sekundy, sekundy, minuty a hodiny. Výsledná nastavená hodnota pro jakoukoliv časovou základnu nesmí přesáhnout 12 hodin. Na konec je nutno nastavit pro které relé výstupní jednotky naprogramovanou akci požadujeme

53 6.11. Převodník digital-analog DAC-04B 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do přístrojové elektroinstalační krabice pod přístroj. Je nutné zvolit elektroinstalační krabici s dostatečnou hloubkou, tak aby po instalaci přístroje zůstal dostatečný prostor i pro instalaci jednotky. Převodní jednotka slouží v systému pro ovládání zařízení s napěťovým rozhraním 0-10 V popř V. Jednotka je schopna ovládat až 4 samostatné zařízení. Změna ovládacího napětí se provádí změnou firmware jednotky. 2. Jednotka je dále vybavena vstupem pro připojení externího teplotního senzoru pro měření teploty v místě instalace jednotky. Po připojení teplotního senzoru je systém schopen v daném prostoru regulovat teplotu. Externí teplotní senzor se připojuje do svorek označených THERM, přičemž doporučujeme výhradně používat teplotní senzory TC a TZ společnosti ELKO EP. 3. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobce a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Pro jednotku musíme rezervovat 5 adres zařízení. První 4 dresy v systému jsou pro výstupní moduly, pátá adresa je určena pro teploměr jednotky. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny nové jednotky a jejich zařízení. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a

54 systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat. 5. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 6. Nastavení parametrů jednotky - viz. kapitola INELS Manager

55 6.12. Převodník digital-analog DAC-04M 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do rozvaděče. Je proto nutno v rozvaděči ponechat dostatečnou prostorovou rezervu pro instalaci jednotky. Je nutné zabezpečit dostatečné proudění vzduchu kolem jednotky, tak aby nedocházelo z nepřiměřenému zahřívání jednotky. Převodní jednotka slouží v systému pro ovládání zařízení s napěťovým rozhraním 0-10 V popř V. Jednotka je schopna ovládat až 4 samostatné zařízení. Změna ovládacího napětí se provádí změnou firmware jednotky. 2. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Po připojení jednotky na sběrnici ji musíme do systému načíst. Pokud známe adresu jednotky, která je dána výrobcem a je tvořena 4 znaky v hexadecimálním formátu, můžeme napsat tuto adresu do volné pozice v manažeru zařízení. Adresa jednotek je v systému tvořena 6 znaky. První 4 znaky tvoří fyzickou adresu jednotky, která je dána výrobcem. Další dva znaky jsou adresy zařízení v jednotce vestavěných. Pro jednotku musíme rezervovat 4 adresy zařízení. Všechny 4 dresy v systému jsou pro výstupní moduly. Pokud adresu neznáme, necháme systém Vyhledat zařízení. Při automatickém vyhledání zařízení systém nalezne všechny nové jednotky a jejich zařízení. Pokud z jakéhokoliv důvodu vyměníme v systému jednotku za jinou, stačí na její pozici přepsat adresu za novou a systém po restartu načte jednotku novou a převezme veškeré nastavení ve správci událostí systému. Není proto nutné jednotku jakkoliv v systému programovat

56 4. Pokud budeme chtít v systému používat nové možnosti, které výrobce během stále se rozvíjejícího vývoje systému bude přidávat, stačí provést upload firmware jednotky. Upload firmware se provádí ve správci zařízení, kdy kurzorem označíme jakékoliv zařízení konkrétní jednotky a zvolíme Upload firmware. Systém přes komunikační sběrnici nahraje do jednotky nový firmware, provede kontrolu nahraných dat a po restartu systému je možno již nové funkce jednotky v systému používat. 5. Nastavení parametrů jednotky - viz. kapitola INELS Manager

57 6.13. Nástěnné skupinové ovladače WSB 1. Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro instalaci do přístrojové elektroinstalační krabice. Jednotka je vybavena teplotním senzorem, který je umístěn přímo v jednotce pod tlačítkem přístroje. Není proto nutné k jednotce připojovat žádné další zařízení pro snímání teploty(externí teplotní čidlo). Programování regulace pomocí teplotního senzoru se provádí v software INELS Manager v Nastavení systému v záložkách Teploměry a Vytápění. 2. Zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Nástěnné skupinové tlačítka Jsou nejčastěji používaným prvkem v systému INELS. Ovládací tlačítka jsou dvoustavové, čtyřstavové a osmistavové. Všechny varianty jsou určeny pro instalaci do klasické elektroinstalační krabice KO68 a v klasické velikosti vypínače řady OBZOR Elegant, tudíž je lze kombinovat s klasickými přístroji (vypínače, zásuvky). Vestavěné mikrotlačítka jsou elegantní a nabízí příjemné ovládání. V každé kolébce jsou integrovány indikační dvě LED. Indikační stavy pro každou kolébku jsou samostatně programovatelné a kombinací dvou LED nabídne až tři barvy. Hlavní výhodou oproti klasickým tlačítkům a vypínačům je úspory místa a komfortní ovládání. Na místo, kde bylo potřeba dlouhá řada klasických vypínačů lze použít např. jen jeden skupinový spínač WSB-80. Každý kanál tlačítka může být samostatně programován na konkrétní akci, nebo skupinu akcí v systému. Funkce tlačítek je možno kdykoliv přeprogramovat a nastavit konkrétní potřebě uživatele. WSB jsou designově řešeny do řady přístrojů OBZOR Elegant. 4. Nastavení vstupů jednotky se provádí v software INELS Manageru v menu Vstupy

58 5. V levé spodní části vidíme jednotky připojeného systému, které obsahují jakékoliv vstupy. Při označení konkrétní jednotky na pravé straně vidíme všechny vstupy a můžeme definovat jejich parametry. Lze nastavit jestli máme vstup spínací nebo rozpínací. Dále si vstupy můžeme pojmenovat. 6. Nyní, pro používání vstupů v systému musíme vstupy načíst do seznamu vstupů systému. Tento je v horní části záložky vstupy. Zde můžeme načíst až 128 vstupů systému a každý vstup dostane přidělenou softwarovou adresu. 7. Definice konkrétních akcí na základě změny vstupu se provádí v software INELS manager v záložce Správce událostí. Zde jsme schopni nastavit pro každý vstup akci, kterou požadujeme v případě aktivace, či deaktivace vstupu provést. Pro aktivaci i pro deaktivaci máme možnost nastavit až 32 různých akcí, které požadujeme v případě změny provést. Při nastavení akce a jejím přidání se správci událostí musíme provést změnu ve stromu událostí. Každou událost můžeme zapisovat do seznamu událostí,

59 při požadavku zápisu do seznamu událostí označenou akci zaškrtneme zapisovat událost do událostí systému GSM brána GSM Jednotka se do systému připojuje přímo k centrální jednotce komunikačním rozhraním RS 232 na svorky RXD1 a RXD2. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0.5 mm. Je nutno zachovat veškeré požadavky a omezení, která platí pro komunikační rozhraní RS 232. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. 2. Jednotka je v provedení pro instalaci do rozvaděče, kde je potřeba zabezpečit odpovídající prostorovou rezervu pro instalaci jednotky. Dále je nutno zabezpečit dostatečné proudění vzduchu kolem jednotky, aby docházelo k dostatečnému chlazení

60 jednotky. Pokud je jednotka instalována v oceloplechovém rozvaděči, je nutno k jednotce doplnit externí anténu. 3. Popis a zapojení jednotky viz. katalog inteligentní elektroinstalace INELS str Jednotka se v systému používá pro komunikaci se systémem a GSM mobilním telefonem pomocí SMS zpráv. GSM brána je schopna odeslat až 32 SMS zpráv o stavech systému až na 16 tel. čísel. Na jednu akci v systému lze odeslat SMS zprávu až na 4 telefonní čísla. SMS zprávy lze zasílat také na PCO. SIM karta se vkládá do jednotky po odejmutí čelního panelu jednotky. V systému lze nastavit maximální počet odeslaných SMS za časový úsek (1 minuta). Nastavení všech parametrů GSM brány se provádí v sw INELS Manager v Nastavení GSM komunikátoru. 5. V první záložce si nastavíme Telefonní čísla, která bude systém používat a se kterými budeme komunikovat. Dále zvolíme telefonní číslo SMS centra na které se budou SMS zprávy zasílat pro další zpracování pro komunikaci s mobilním telefonem. SMS

61 centrum je vždy pro každého operátora jiné a je vždy potřeba zvolit SMS centrum dle operátora vložené SIM karty v GSM bráně. 6. Další záložka slouží pro definici textů Odesílaných SMS zpráv. Zde si nadefinujeme přesné znění odesílání zpráv, tak jak požadujeme aby se zobrazily na displeji mobilního telefonu

62 7. V dalším okně lze definovat SMS, na které systém bude reagovat a které bude schopen použít pro provedení akce systému. Nastavení akcí, které se mají po doručení a rozpoznání SMS zprávy v systému vykonat se nastavuje v menu Nastavení systému v záložce Správce událostí v Příchozích SMS stromu akcí. Zde jsme schopni pro každou SMS nastavit až 32 různých akcí, které mají aktory v systému provést

63 - 62 -

64 8. V menu Nastavení akcí si nastavíme text zprávy a 4 možné telefonní čísla, na které se mají jaké zprávy zaslat. Dále jsme schopni definovat jakou zprávu požadujeme zaslat na PCO. Samostatné zaslání SMS po naprogramované akci se provádí v menu Nastavení systému správce událostí a v menu Provedení akce zadáte systém a Akce GSM komunikátoru. Zde jsme schopni nastavit zaslání SMS zprávy na jakýkoliv podnět ze systému INELS

65 9. V poslední záložce se nastavují identifikační kódy pro SIM kartu, možnost testu spojení, kdy systém zasílá testovací zprávu v přesně definovaný čas. Dále je možno nastavit kolik maximálně může systém odeslat SMS. Pokud se tento počet naplní je nutno čítač vynulovat a nebo jej systém vynuluje po nastaveném čase. 10. Uložení nastavení GSM komunikátoru se provádí v menu GSM komunikátor a Odeslat nastavení GSM komunikátoru. Poté je nutno systém restartovat Klávesnice KEY Jednotka se do systému připojuje na sběrnici na svorky CAN H a CAN L. Musíme dodržet polaritu všech svorek u všech jednotek v systému. Pro komunikaci po sběrnici je nutno použít kroucený pár vodičů o minimálním průřezu 0,5 mm. Pro napájení jednotky jsou určeny svorky +12 V a GND. Je nezbytně nutné dodržet polaritu svorek. Jednotka je v provedení pro povrchovou instalaci. Součástí dodávky je montážní konzole. 2. Menu klávesnice má následující strukturu: - Alarm: - Arm Zone - zabezpečení skupiny systému, přičemž po zadání této možnosti jste vyzvání ke zvolení zóny, která má být zabezpečena. - Disarm Zone - vypnutí zabezpečení skupiny, přičemž po zadání této možnosti jste vyzvání ke zvolení zóny, která má být odblokována. - Arm Immediately - zabezpečení zóny okamžitě bez časového zpoždění, po zadání této možnosti jste vyzváni k volbě zóny, která má být zabezpečena. - Change Code - uživatelská změna přístupového kódu, přičemž každý uživatel je schopen si sám změnit tento kód. - Set Card - nastavení magnetické karty k právě přihlášenému uživateli. Po načtení karty lze systém ovládat jak přístupovým kódem, tak i magnetickou kartou. Podporovány jsou standardy magnetických karet ASCII a WIEGAND. - Lights:

66 - Set Lights - ovládání konkrétních světelných okruhů v systému. Ovládání světelných okruhů je v rozsahu rozsvítit, zhasnout. Světelné okruhy jsou zobrazovány pod jmény ze správce zařízení. - Set Group On - ovládání skupiny osvětlení - rozsvícení skupiny osvětlení - Set Group Off - ovládání skupiny osvětlení - zhasnutí skupiny osvětlení - Heating: - Read Temperature - načtení aktuální teploty teploměru. Po aktivaci budete vyzváni k volbě teploměru. Název teploměru přímo koresponduje s názvem ze správce zařízení. - Options: - User Action - vyvolání uživatelské akce. Uživatelské akce jsou nabízeny pod číslem a jménem uživatelské akce. - Nighttime Mode - přepnutí řízení osvětlení do nočního režimu. - Daytime Mode - přepnutí řízení osvětlení do denního režimu. - Set Time - nastavení času systému. 3. Klávesy rychlé volby - #1 až #8 ARM zón 1 až 9. ARM lze provést i bez zadání přístupového kódu. - #9 - ARM všech zón, pro které má daný uživatel oprávnění. Funkci lze provést jedině při zadání platného přístupového kódu. - *1 až *8 DISARM zón 1 až 9. Funkci lze provést jedině při zadání platného přístupového kódu. - *9 DISARM zón, pro které má daný uživatel oprávnění. Funkci lze provést jedině při zadání platného přístupového kódu

67 7. Popis software systému INELS 7.1. Obecný popis 1. K systému INELS jsou dodávány dva software. Software INELS Designer slouží k vypracování podkladu pro grafické prostředí aplikace. Grafické prostředí se používá jak v programu INELS Manager, tak v prostředí pro eventuelní využití webserveru. Software INELS Manager slouží pro kompletní správu aplikace INELS. V software INELS Manager jsme schopni nastavit veškeré akce systému. Dále se zde programuje GSM komunikátor, provádí se vyhledávání a práva jednotek k systému připojených. INELS Manager je funkční pouze s připojenou centrální jednotkou. 2. Oba software jsou freeware, dodávané ke každé centrální jednotce a je možno si je stáhnout ze stránky výrobce (přístup pouze pro systémové partnery). 3. Software jsou určeny pro počítače s operačním systémem Windows. Software se do počítače neinstaluje, oba sw jsou pouze aplikace, které jsou spustitelné z jakéhokoliv počítače s odpovídajícím operačním systémem INELS Designer 1. Software INELS Designer (dále jen ID) je software od společnosti ELKO EP Holešov, který je dodáván spolu se systémem INELS. Pomocí ID si můžete velmi jednoduše připravit grafickou podobu Vaší aplikace systému INELS a ulehčit a zpříjemnit si obsluhu Vašeho domova či kanceláře. Vámi vytvořená grafická podoba aplikace se následně uloží do centrální jednotky systému a bude k dispozici vždy, když se k Vaší aplikaci připojíte. Pokud využijete možnosti využívat webserver, bude tato grafická podoba využívána i pro webserver

68 2. Spuštění ID: spuštění ID se provádí pomocí souboru id.exe, tento je ke stažení ze stránek výrobce systému na adrese (přístup pouze pro systémové partnery). Dále je k dispozici na CD INELS, popř. Vám jej zašle technická podpora systému INELS. 3. Základní obrazovka sytému:

69 - Ikony horní lišty, umožňující efektivnější práci s projektem: - nový projekt - otevře se nový, čistý projekt - otevřít existující projekt - otevře existující projekt pro další úpravy - uložit projekt - uloží provedené změny do souboru - vložit poschodí - vložení nového poschodí do projektu - vymazat poschodí - vymaže označené poschodí z projektu - vybrat obrázek poschodí - podloží obrázek poschodí - vložit objekt - vložení ovládaného či vizualizovaného prvku - odstranit objekt - vymazání ovládaného či vizualizovaného prvku - nastavení objektu - editace adresy a vlastností prvku

70 - Záložka Soubor: - Nový - otevře se nový, čistý projekt - Otevřít - otevře existující projekt pro další úpravy, jde o typ souboru Floor plan file s příponou *.hvs - Uložit a Uložit jako - uloží provedené změny do souboru, jde o typ souboru Floor plan file s příponou *.hvs - Uložit soubor včetně web přístupu - zaškrtněte, pokud je předpoklad ovládání systému přes webové rozhraní - Copyright - informace o autorských právech systému INELS - Ukončení - ukončení programu INELS Designer

71 - Záložka Editace: - Přidat poschodí - slouží k vložení nového poschodí, stejnou funkci lze vyvolat pomocí ikony v základním okně systému. Budeme vyzváni k vložení názvu podlaží a zadání cesty k obrázku podlaží. Poschodí nemusí být nutně poschodí, ale jakákoliv část systému, pokud se bude např. ovládat systém z PDA, je účelné si připravit podklady i pro PDA v odpovídajícím rozlišení tak, že např. podlaží bude tvořeno 4mi samostatnými floorplany. Není to tudíž implicitně jen podlaží, ale jakákoliv vizualizovaná část aplikace. - Odstranit poschodí - slouží k odstranění poschodí, stejnou funkci lze vyvolat pomocí ikony v základním okně systému - Změnit název - slouží k přejmenování zvoleného podlaží, jméno nemusí být jen pro podlaží lze si např. nachystat více stejných podlaží pro různé rozlišení monitoru

72 - Vložit objekt - slouží k vložení nového objektu, stejnou funkci lze vyvolat pomocí ikony v základním okně systému. Objektem se rozumí jakýkoliv prvek systému INELS, který lze v systému ovládat a nebo který lze v systému vizualizovat. Jsou to např. světlo atd. - Editace - lze měnit vlastnosti vizualizovaného objektu, stejnou funkci lze vyvolat pomocí ikony v základním okně systému. Při editaci se otevře tabulka s vlastnostmi daného prvku. - Odstranit objekt - lze odstranit vizualizovaný objekt, stejnou funkci lze vyvolat pomocí ikony v základním okně systému. - Přehled objektů - přehled prvků v aplikaci již vložených a jejich parametry. - Synchronizace s centrální jednotkou - použijte vždy k načtení prvků systému z centrální jednotky. Tyto prvky po synchronizaci jdou jednoduše vložit do floorplanu s použitím jejich popisů. - Vybrat obrázek poschodí - slouží k vložení podkladu poschodí, stejnou funkci lze vyvolat pomocí ikony v základním okně systému

73 - Záložka Language: - Zde si zvolíte, jakým jazykem budete s ID komunikovat. 4. Příprava floorplanu: před přípravou floorplanu doporučujeme načíst a vložit popisky pro všechny jednotky v systému. Příprava floorplanu je pak jednodušší. Spusťte tedy sw ID, nadefinujte si podlaží - použijte ikony na hlavní obrazovce, či příkazy z menu Editace. Takto si nastavte podklady pro vizualizaci. Podklad pro vizualizaci nemusí nutně korespondovat přímo s podlažím. Lze např. vložit část patra, popř. pokud se vizualizaci přistupuje z více PC, je vhodné si nadefinovat Podlaží pro každé PC rozdílným rozlišením. To samé platí např. pro přístup z PDA. Strom podlaží by následně mohl vypadat např. takto:

74 Nyní si podložíme pro jednotlivé Podlaží grafický podklad. Vždy si označíme příslušné Poschodí a vybereme obrázek poschodí. Podklad pro poschodí je vždy ve formátu *.JPG. Celková velikost všech podkladových obrázků nesmí překročit velikost 512 kb. Dalším krokem je Synchronizace s centrální jednotkou. Provedeme synchronizaci s centrální jednotkou, čím se nám načte soupis zařízení připojených na centrální jednotku včetně jejich adres a popisu. Tyto si vložíme do plánu poschodí a umístíme na podklad tak, aby nám pozice odpovídala umístění v reální aplikaci. Dále máme možnost prvky přidávat do systému manuálně, např. v případě že budeme chtít vizualizovat pouze část aplikace a nebo budeme do systému jen přidávat nově instalované prvky. Při přidání prvku manuálně se objeví tabulka pro definici vlastností prvku. Zvolíme tedy typ objektu, který budeme chtít vložit do poschodí. Máme na výběr z následujících prvků: - Osvětlení - vizualizace zařízení pro osvětlení, ale můžeme použít i pro výstup, - Výstup - vizualizace pro výstupní kontakt libovolného aktoru v systému, - PIR detektor - vizualizace pohybových senzorům, lze použít pro jakýkoliv vstup, - Dveřní snímač - lze použít na jakýkoliv vstup v systému, - Kouřový detektor - lze použít pro jakýkoliv vstup v systému, - Klávesnice - vizualizace klávesnice,

75 - Teploměr - zobrazení teploty pro konkrétní teplotní senzor, - IR ovladač - vizualizace IR ovladače, - Tlačítko - ovládání Uživatelských událostí. Většinu vizualizovaných prvků lze kombinovat, můžeme tedy na relé změnit obrázek na žárovku a naopak. U prvků, které vizualizují vstupy systému, není možno tyto ovládat a měnit jejich stav. Pole Adresa jednotky se dynamicky mění dle zvoleného prvku. Při výběru jakéhokoliv vstupního prvku se pole změní na číslo vstupu, v případě klávesnice, teploměru a IR ovladače se objeví adresa jednotky a v případě tlačítka uživatelská událost. U prvků umožňujících i ovládání lze tuto možnost omezit zaškrtnutím políčka pouze vizualizace. Při zvolení vizualizace výstupního modulu se dále zobrazí pole výstup, kde se zvolí konkrétní kontakt na spínacích jednotkách. Po vyplnění všech polí okna a potvrzení, ID vloží prvek na plochu. Tento následně uchopíme kurzorem myši a umístíme na odpovídající místo na plánu. Po úspěšném Vložení všech prvků do plánu lze provést kontrolu všech prvků vyvoláním nabídky přehled objektů. 5. Synchronizace s centrální jednotkou:

76 Pro provedení synchronizace použijte Synchronizovat. Po zadání IP adresy centrální jednotky a přístupového hesla se provede synchronizace s centrální jednotkou. Načtou se nám názvy a konfigurace jak všech zařízení v systému, tak i všechny vstupy a uživatelské události v systému. Tyto se následně zobrazují v systému při vkládání a editování a zjednodušuje to značně práci. Předpokladem je precizní popis jednotek INELS Manager 1. Program INELS Manager (dále jen IM) je software od společnosti ELKO EP Holešov, který je dodáván spolu se systémem INELS. Program IM slouží o ovládání a konfiguraci systému INELS. Pomocí INELS Manager můžete ovládat a programovat Váš INELS systém odkudkoliv z celého světa. 2. Spuštění INELS Manageru (dále jen IM) se provádí spuštěním souboru im.exe. Po spuštění programu se nám objeví dialogové okno: - IP adresa centrální jednotky: IP adresa je adresa jednotky ve Vaší lokální síti. Základní hodnota daná výrobcem je , Maska sítě je a Výchozí brána Pokud se budete chtít připojit k Vašemu systému

77 přes veřejnou síť internet, můžete zadat IP adresu ve formátu IP adresa:port. Např :5005. pomocí takové adresy se připojíte na IP adresu a použijeme komunikační port Základní port pro komunikaci IM s centrální jednotkou je Přístupové heslo: zde zadejte přístupové heslo pro připojení k centrální jednotce. Základní přednastavené heslo od výrobce je prázdné pole. Změnu hesla lze provést v Nastavení systému-systém a pole Heslo servisní a Heslo uživatelské. - Uložit heslo pro příští spuštění programu: po potvrzení této volby se zadané heslo uloží do Vašeho počítače a při dalším přihlašování k systému INELS není nutno toto heslo zadávat. - Uložit soubory nastavení na místní disk: po připojení k systému INELS se uloží zadávané hodnoty pro přihlášení do Vašeho počítače a při dalším přihlašování je není nutno zadávat. Uloží se IP adresa centrální jednotky a popř. je-li potvrzena i volba uložení hesla, se uloží i zadané heslo. Dále se uloží zvolený jazyk. - Spustit konfigurační režim: v případě zaškrtnutí této volby a zadání příslušného hesla (servisní) je uživatel schopen provádět veškeré nastavení systému INELS. Pokud tato volba není označena, popř. pokud není zadáno odpovídající heslo, ale jen heslo uživatelské, se uživatel přihlásí do systému pouze jako uživatel bez možnosti nastavování systému. Systém je schopen plně ovládat, ale není schopen měnit systémové nastavení. - Inicializace systému: při potvrzení této volby se po přihlášení a zadání uložení změn do systému systém uvede do továrního nastavení. Pro vymazání nastavení a inicializaci systému je nutno zadat servisní heslo pro přihlášení k systému. Pokud se nezadá Uložit nastavení do systému a provede se odhlášení od systému a nebo restart systému bez uložení změn, inicializace systému se neprovede

78 - Language: volba jazyka systému. Pro změnu jazyka v případě, že je uživatel již přihlášen do systému, je nutno provést odhlášení a opětovné přihlášení s volbou konkrétního jazyka. 3. Základní obrazovka systému INELS: - Ikony lišty zrychlené volby:

79 - načtení nastavení ze souboru - načte nastavení systému ze souboru, - uložení nastavení do souboru - uloží nastavení systému do souboru, - nastavení systému - hlavní menu pro nastavení systému, - uložit nastavení do systému - uloží provedené změny v nastavení do systému, - restart systému - provedení restartu systému, - správce zařízení - správce zařízení systému INELS, - nastavení GSM - nastavení GSM modulu, - uložit nový floorplan - uložení floorplanu do systému INELS, - přehled všech událostí v systému - seznam všech událostí systému. - Panel nástrojů: - Menu Soubor:

80 - Načtení nastavení ze souboru - načtení uloženého nastavení systému do systému INELS. Je nutné souběžně s načtením nastavení systému načíst i nastavení zařízení ve správci zařízení, protože nastavení systému přímo koresponduje se softwarovou adresou jednotky v systému. - Uložení nastavení do souboru - uloží nastavení systému INELS. Pro plnou využitelnost přenositelnosti je nutno uložit i nastavení správce zařízení, protože nastavení systému přímo koresponduje se softwarovou adresou jednotky v systému. - Copyright - informace o software a autorských právech systému INELS. - Ukončení - ukončení programu INELS Manager. - Menu Obecné nastavení: - Správce zařízení - práce se zařízeními v systému INELS. - Nastavení systému - hlavní nastavení systému INELS. - Restart systému - restart systému bez uložení provedených změn. - Uložit nastavení do systému - uloží do systému INELS provedené změny

81 - Uložit nový floorplan - uloží do systému INELS podklad grafického rozhraní. - Upload firmware - uložení nového firmware do systému INELS. - Nastavení bezdrátového přijímače - nastavení bezdrátových prvků systému. - Menu GSM komunikátor: - Nastavení GSM - nastavení GSM brány systému INELS. - Odeslat nastavení GSM komunikátoru - uloží nastavení GSM do GSM komunikátoru. - Menu Události: - Události Alarmu - zobrazí všechny události alarmu uložené v systému. - Události GSM - zobrazí všechny události GSM uložené v systému

82 - Události identifikace uživatelů - zobrazí všechny události identifikace uživatelů uložených v systému. - Přehled všech událostí systému - zobrazí všechny uložené události v systému. 4. Správce zařízení: Ve správci zařízení pracujeme se zařízeními systému INELS. Sloupec ID je Softwarová adresa zařízení v systému. Systém dále pracuje pouze se softwarovou adresou. Nastavení ve správci událostí přímo odpovídá softwarové adrese příslušného zařízení. Je-li zařízení přemístěno na jinou pozici ve správci zařízení a nyní má jinou softwarovou adresu, nastavené akce nebudou funkční. Sloupec Adresa je hardwarová adresa zařízení. První čtyři znaky adresy je adresa jednotky od výrobce v hexadecimálním tvaru, kterou není možno změnit. Poslední dva znaky jsou následně

83 zařízení v jednotce. Například jednotka 1D91 obsahuje 3 zařízení - 1D osvětleni kanál 1, 1D osvětleni kanál 2 a 1D adresa rozhraní pro teploměr. Pokud nebudeme kterékoliv zařízení z jednotky v systému používat, můžeme jej ze správce zařízení odstranit a systém nám ho nebude dále nabízet ve správci událostí. Sloupec Kanál je informace, na které sběrnici je jednotka a potažmo i zařízení připojeno. Typ zařízení je informace o typu připojeného zařízení. Při automatickém vyhledání zařízení není nutno tuto informaci zadávat, systém přiřadí typ zařízení automaticky. Změny typu zařízení se využijí při ručním vkládání zařízení do systému popř. při změnách v systému. Verze fw je informace o aktuálním firmware zařízení. Popis je velmi důležitá informace pro další práci se zařízením v systému. Do popisu jednotky je vhodné si poznačit co nejlepší identifikaci konkrétního zařízení. Pokud je např. zařízení osvětlení, tak je vhodné zvolit název či umístění ovládaného svítidla. Např. světlo kuchyně, protože se nám v následující práci s tímto zařízení bude nabízet jak softwarová adresa, tak i název jednotky, pomocí kterého můžeme zařízení jednoduše identifikovat. Ikony šipek slouží k posouvání jednotek ve správci zařízení. Je nutno dávat pozor a při již naprogramovaném správci událostí dodržet adresaci jednotek. Akce ve správci událostí se vztahují k sw adrese a ne k hw adrese. Odstranit je ikona, která odstraní ze správce zařízení zvolené zařízení. Toho lze s výhodou použít např. při výměně jednotky za jednotku stejného typu. Odstraníme tedy starou jednotku a místo starých jednotek napíšeme hw adresu jednotky nové. V systému se tak nemusí nic nově programovat a správce událostí bude obsahovat aktuelní a korektní informace. Odstranit vše je ikona na odstranění všech zařízení ze správce zařízení. Změnit je ikona, pomocí které, když provedeme jakoukoliv změnu v tabulce konkrétního zařízení tuto změnu uložíme. Pokud po napsání popisu zařízení nezvolíme změnit a překlikneme na další zařízení ve správci zařízení, změna se neuloží. OK provede uložení změn ve správci zařízení a systém provede inicializaci sběrnice pro načtení informací o zařízení. Pro zapsání informací popisu jednotek je nutno systém restartovat s provedením uložení změn. Cancel je pro opuštění správce zařízení bez uložení provedených změn. Vyhledat zařízení je automatická funkce pro vyhledání zařízení připojených na sběrnici. Používá se při oživování nového systému a při výměně zařízení v systému apod. Po vyhledání zařízení na sběrnici se zařízení objeví

84 s chybou. Je nutno zadat OK a znovu otevřít správce zařízení. Tím se provede inicializace sběrnice a u zařízení již budou informace o typu zařízení, firmware apod. Upload firmware slouží pro uložení nového firmware do jednotek systému. Firmware stačí nahrát do jednoho zařízení jednotky, je jedno do kterého. Po nahrání nového firmware je nutno systém restartovat aby se nový firmware začal používat. Uložit do souboru je vhodné použít pro uložení nastavení správce zařízení. Při opětovném načtení zařízení v systému se nemusí zařízení načíst ve stejném pořadí a akce ve správci událostí jsou vázány na ID zařízení. Načíst ze souboru slouží k otevření konfigurace zařízení ve správci zařízení. 5. Nastavení systému:

85 Hlavní menu systému pro nastavení většiny parametrů systému. Nastavení systému je dále rozděleno na následující kategorie: - Osvětlení - je záložka určená pro nastavení všech parametrů všech zařízení pro ovládání a regulaci osvětlení v systému INELS. V tabulce záložky máme seřazeny všechny zařízení systému určeny pro ovládání a regulaci osvětlení v systému INELS. ID je softwarová adresa zařízení, která je shodná s ID adresou ze správce zařízení. Název je převzatý popis ze správce zařízení. Konkrétní zařízení, v tomto případě světelný kanál, bude vždy nabízen

86 v systému pro použití pod ID a názvem. Rychlost ON je nastavení rychlosti, za jakou se světelný kanál rozsvítí z 0% na 100% intenzity. Máme možnost nastavit hodnotu od 0-7 s. Pro použití této možnosti je nutno potvrdit Pole aktivní. Pokud se ve správci zařízení použije možnost rozsvítit pomalu a nebude zaškrtnuto pole aktivní, funkce nebude pracovat korektně. Rychlost OFF je nastavení rychlosti, za jakou se světelný kanál zhasne ze 100% na 0% intenzity. Máme možnost nastavit hodnotu od 0-7 s. Pro použití této možnosti je nutno zaškrtnout Pole aktivní. Pokud se ve správci zařízení použije možnost zhasnout pomalu a nebude zaškrtnuto pole aktivní, funkce nebude pracovat korektně. Zpožděné zhasnutí slouží k nastavení času za který se po zvolení vypnutí světla, světlo skutečně vypne. Pro příklad je možno tuto funkci použít pro funkci ovladače na chodbě. Člověk jde chodbou, zhasne za sebou, ale k zhasnutí světla dojde až po nastavené hodnotě. Zadané hodnoty mohou být v rozmezí s. Pro použití této možnosti je nutno zaškrtnout Pole aktivní. Pokud se ve správci zařízení použije možnost zhasnout bude zaškrtnuto pole aktivní, funkce bude aktivní při každém vypnutí světla. Automatické zhasínání je funkce pro rozsvícení světla s automatickým vypnutím za nastavený čas. Jde o funkci klasického schodišťového automatu. Nastavená hodnota může být v rozmezí sekund. Pro použití této možnosti je nutno zaškrtnout Pole aktivní. Pokud nebude pole Aktivní zaškrtnuto, a bude nastavena hodnota, bude hodnota v tabulce červená a hodnota bude aktivní v případě řízení osvětlení v módu Denního či Nočního režimu Pokud se ve správci zařízení použije možnost Rozsvítit s auto OFF, musí být zaškrtnuto pole aktivní, funkce jinak nebude aktivní. Druh spínače se nastavuje pro vstupy na ovládání, které jsou přímo připojeny do jednotky na vstupní svorky jednotky. K dispozici máme možnosti: - přepínač - klasický vypínač v řazení 1,5 apod. se zachováním stavu klapky přístroje. - tlačítko spínací - tlačítko se spínacím kontaktem. Systém reaguje na pulsy. - tlačítko rozpínací - tlačítko s rozpínacím kontaktem. Systém reaguje na pulsy

87 Zařazení do skupiny slouží k ovládání více světelných kanálů současně. Světelný kanál zařadíme do skupiny a ve správci zařízení následně vybereme možnost Zapnutí/vypnutí skupiny osvětlení. Není tudíž nutno vypisovat celou řadu světelných kanálů a jednoduše zadáme ovládání celé skupiny. Každý světelný kanál lze v okně stav jednoduše ovládat a zjišťovat stav kanálu. Tato funkce je vhodná při identifikaci světelného kanálu v případě že nevíme, který kanál ovládá jaké svítidlo. V případě provedení jakékoliv změny na jakémkoliv světelném kanálu je nutno potvrdit změnu ikonou Uložit. Pokud bychom provedli změny v nastavení světelného kanálu a klikli na jiný světelný kanál, změny by nebyli do systému zapsány. Pro aktivaci změn je nutno následně provést uložení nastavení do systému s restartem. - Ovladače Záložka pro nastavení parametrů jednotek SOPHY a SOPHYL. Snímač lidského hlasu - nastavení snímače lidského hlasu se provádí v menu Nastavení systému v záložce Ovladače

88 Programování hlasového modulu se provádí v první tabulce nahoře vpravo. Jako první věc si musíme vložit uživatele tlačítkem Vložit. Uživatelů může jedna jednotka vytvořit celkem 4. Každého uživatele si můžeme pojmenovat názvem ve spodním okně. Po pojmenování uživatele musíme provedenou změnu uložit tlačítkem Změnit. U každého uživatele se vytvoří větev až 4 příkazů. Každý příkaz může mít až 4 podpříkazy. Učení hlasových povelů se provádí při zvoleném uživateli (kurzor na konkrétním uživateli) a tlačítkem Start training. Učení vždy probíhá pro všechny uživatele zároveň. Učení probíhá po výzvě jednotkou Say word one, pro dalšího uživatele systém vybídne say word two atd. Po naučení všech uživatelů je nutné provedené změny uložit do jednotky tlačítkem Uložit nastavení. Po naučení uživatelů rozbalíme větev u konkrétního uživatele a opět zvolíme Start training. Nyní naučíme všechny příkazy jeden po druhém pro uživatele. Učení vždy probíhá po vybídnutí jednotkou Say a word. Citlivost hlasového ovládání můžeme nastavit Treasholdem. Hodnotou 1 až 4 nastavíme požadovanou citlivost hodnota 1 je nejvíce citlivá a hodnota 4 je nejméně citlivá. Nastavení citlivosti se používá

89 k eliminaci okolního rušení. Po naučení všech příkazů či jejich změny uložíme nastavení do jednotky zvolením Uložit nastavení a jednotku zapneme do funkčního režimu tlačítkem Listen. Jakmile naučíme všechny uživatele a jejich povelové příkazy, zvolíme vždy pro konkrétní příkaz konkrétní akci. Nastavení akcí se provádí Tlačítkem hvězdička * a zvolením požadované akce u konkrétního aktoru systému. Pokud bychom vyžadovali provedení více akcí, je nutné v akci zvolit systém, uživatelská akce. Máme možnost zvolit z až 32 uživatelských akcí. Definování funkcí uživatelských akcí se provádí v menu Nastavení systému a v záložce Správce událostí. Zde ve stromu Systém lze zvolit pro konkrétní uživatelskou akci až 32 samostatných akcí. Po změně uživatelské akce, která je vázaná na jinou jednotku v systému je nutno provést uložení nastavení do systému a provést restart systému. Nastavení integrovaného teplotního senzoru - nastavení konkrétního teplotního senzoru a regulace teploty v prostoru, kde je jednotka se senzorem instalována se provádí v menu Nastavení systému v záložce Teploměry a v záložce Vytápění. Bližší informace o nastavení regulace vytápění viz. samostatná kapitola.. Nastavení senzoru intenzity okolního osvětlení - nastavení se provádí v menu Nastavení systému a v záložce Ovladače

90 V tabulce Detekce osvětlení máme dvě možnosti detekce osvětlení. Jedna je pro detekci nízkého osvětlení a druhá je pro detekci vysoké intenzity osvětlení. Hodnotu lze nastavit manuálně v rozsahu Kliknutím na tlačítko Nízká int. nebo Vysoká int. jednotka načte aktuální intenzitu osvětlení. Po kliknutí na tlačítko hvězdička * lze nastavit konkrétní akci, kterou požadujeme provést při dosažení konkrétní nastavené úrovně. Pokud bychom vyžadovali provedení více akcí, je nutné v akci zvolit Systém, Uživatelská akce. Máme možnost zvolit z až 32 uživatelských akcí. Definování funkcí Uživatelských akcí se provádí v menu Nastavení systému a v záložce Správce událostí. Zde v části stromu Systém lze zvolit pro konkrétní uživatelskou akci až 32 samostatných akcí. Po provedení všech nastavení je nutné kliknout na tlačítko Uložit nastavení pod tabulkou zařízení ovladačů. Po změně uživatelské akce, která je vázaná na jinou jednotku v systému je nutno provést uložení nastavení do systému a provést restart systému

91 Nastavení přijímače a vysílače IR signálu - nastavení se provádí v menu Nastavení systému v záložce Ovladače. Máme k dispozici jak nastavení IR přijímače, tak IR vysílače. Nastavení IR přijímače se provádí v tabulce IR ovládání. K nastavení IR přijímače se provádí na levé straně tabulky. Programování začneme načtením signálu ovladače, ke kterému požadujeme nastavit konkrétní akci. Po kliknutí na tlačítko Načtení se na jednotce rozsvítí zelená LED dioda a jednotka přijímá signál z dálkového ovladače. Načtený kód se zobrazí v levém okně pod oknem nastavených akcí. Pro správnou funkci je vhodné načtení pro stejné tlačítko zopakovat několikrát za sebou, protože některé IR vysílače posílají dva kódy pro jednu akci. Je možné že se setkáte s dálkovým vypínačem, který bude mít plovoucí kód. V tomto případě je naučení ovladače velmi složité. Po načtení kódu ovladače se kliknutím na tlačítko hvězdička * vybere požadovaná akce, která se má provést po přijetí načteného kódu dálkového ovladače. Následně se naprogramovaná akce

92 kliknutím na tlačítko Vložit uloží do seznamu nastavených povelů. Dále je nutno nastavené povely uložit kliknutím na tlačítko Uložit nastavení pod stromem ovladačů systému. Pokud bychom vyžadovali provedení více akcí, je nutné v akci zvolit Systém, Uživatelská akce. Máme možnost zvolit až 32 uživatelských akcí. Definování funkcí uživatelských akcí se provádí v menu Nastavení systému a v záložce Správce událostí. Zde ve stromu systém lze zvolit pro konkrétní uživatelskou akci až 32 samostatných akcí. Nastavení IR vysílače se provádí v tabulce IR ovládání. Nastavení IR vysílače se provádí na pravé straně tabulky. Pro naprogramování vysílaných signálů klikneme na tlačítko Načtení. Na jednotce SOPHY se rozsvítí LED a čeká na vyslání povelu ze stávajícího IR dálkového ovladače. Pokud je signál načten v pořádku, LED na jednotce zhasne a signál je načten. Poté je nutno načtený signál uložit do paměti jednotky tlačítkem Změnit. Povel se uloží na požadovanou pozici. Po načtení všech signálů je nutno nastavení uložit kliknutím na tlačítko Uložit nastavení a všechny informace budou uloženy v jednotce SOPHY. Poté je nutno systém restartovat s uložením nastavených změn. Nastavení dvoustavového tlačítka - nastavení dvoustavového tlačítka se provádí v menu nastavení systému v záložce vstupy. Dva stavy tlačítka se nastavují jako klasické vstupy v systému. Dvoustavové tlačítka jsou na prvních dvou místech u vstupů jednotky. Přesné nastavení viz. Nastavení vstupů u vstupní jednotky. Nastavení 4 univerzálních vstupů - nastavení 4 univerzálních vstupů se provádí v menu Nastavení systému v záložce Vstupy. 4 univerzální vstupy jsou na 3 až 7 pozici vstupů jednotky. Přesné nastavení viz. nastavení vstupů u vstupní jednotky. Teploměry - Je záložka určená pro nastavení všech parametrů všech zařízení pro snímání teploty v systému INELS

93 V tabulce Teploměry jsou seřazeny všechny zařízení systému INELS, které jsou schopny snímat teplotu. ID je softwarová adresa zařízení, která je shodná s ID adresou ze správci zařízení. Název je převzatý popis ze správce zařízení. Konkrétní zařízení, v tomto případě teploměr, bude vždy nabízen v systému pro použití pod ID a názvem. Pro každý teploměr můžeme nastavit Aktivaci nízké teploty a aktivaci vysoké teploty. Při dosažení těchto hodnot lze ve správci událostí systému INELS určit požadované akce, např. pokud teplota klesne pod 15 C systém přes GSM bránu zašle informaci o poruše systému vytápění apod. Pomocí volby Offset je možno nastavit pro každý teploměr výchylku v případě ovlivňování teploměru jiným zdrojem tepla. Tabulka Ovladače termoregulace slouží k přiřazení ovládacího termostatu ke konkrétnímu regulovanému okruhu

94 - Vytápění - je záložka určená pro nastavení všech parametrů ovládání vytápění v systému INELS. V tabulce Okruh vytápění jsou definovány okruhy vytápění v systému INELS. ID je softwarová adresa pro okruh v rozmezí K dispozici máme tedy až 32 okruhů vytápění. Každý okruh je možno pojmenovat v poli Název. Pole Teploměr slouží pro definici zařízení systému, které bude pro konkrétní okruh vytápění snímat teplotu v daném prostoru. Denní teplota je teplota pro režim Den. Teplota může být nastavena v rozmezí C. Noční teplota je teplota pro režim Noc. Teplota může být rovněž nastavena v rozmezí C. Výstupní jednotka a výstup pro vytápění slouží k nastavení regulátoru konkrétního okruhu topení. Zde je nutné zvolit výstupní jednotku systému INELS a zvolit kanál pro regulaci. Dále jsme schopni nastavit Týdenní program pro ovládání vytápění, a to zvolením dne v týdnu a v hodinových intervalech. Po provedení jakékoliv změny je nutno kliknout

95 na volbu Uložit nastavení. V případě nutnosti lze definovaný okruh odstranit po kliknutí na ikonu Odstranit okruh. Tabulka Aktuální režim je použita pro okamžitou kontrolu regulace konkrétního okruhu vytápění. Obsluha je schopna nastavit konkrétní požadovanou teplotu v okruhu vytápění. Pro zadání požadované hodnoty je okno Nastavená teplota. Po nastavení požadované teploty je nutno změnu postoupit do systému pomocí ikony nastavit. Kdykoliv je také možno nastavit některý z předdefinovaných hodnot pomocí Nastavení režimu. Tak lze jednoduše přepnout okruh do Denního či Nočního režimu, nastavit Tamperování, kdy systém bude udržovat teplotu na +5 C, nebo pomocí OFF okruh úplně vypnout. V případě nastavení požadované hodnoty, volby denního a nebo nočního režimu se systém automaticky vrátí do týdenního cyklu při aktivaci automatické změny systému v týdenním programu - Vstupy - je menu pro aktivaci, definici a pojmenování vstupů v systému INELS

96 Výběr vstupní jednotky zobrazuje přehled všech zařízení systému, které obsahují vstupy. Např. i jednotka WSB obsahuje zařízení vstupů, každé tlačítko je v systému bráno jako vstup. U každého zařízení je zobrazeno ID zařízení a Jméno zařízení, které je převzato ze správce zařízení. V tabulce Nastavení vybrané jednotky se definují jak konkrétní názvy jednotlivých vstupů, tak i jejich parametry. Sloupec volby je vizuálním zástupcem pro volby: - Aktivní - zaškrtnutím této volby systém monitoruje změny na vstupu, - Vyvážený vstup - možnost použít konkrétní vstup pro EZS s vyvážením vstupu, - Inverzní - definice typu kontaktu spínací nebo rozpínací. Po provedení každé změny je nutné tuto volbu uložit. Po aktivaci, pojmenování a definici vstupů systému je nutno vstupy načíst do systému pomocí tabulky Nastavení a přiřazení vstupu. ID v tabulce nastavení a přiřazení vstupu přímo koresponduje se vstupy ve správci událostí. Do tabulky se vstup načte pomocí ikony Přiřadit. Každý vstup má tedy jedinečnou adresu. Protože jsou akce ve

97 správci událostí definované ke konkrétní ID vstupu systému lze tedy jednoduše měnit celé makra funkcí pouhým přesunem vstupu. Naopak při přesunutí vstupu v nastavení a přiřazení vstupů systému se definované akce s přesunutým vstupem nepřesunou a budou odpovídat novému vstupu na stejné ID. Pomocí ikon šipek lze vstupy přemisťovat na pozici jiné ID. Po provedení všech změn je nutno uložit změny do systému a provést restart systému. - Zóny - je menu pro definici vstupů definovaných jako zabezpečovací pro systém Elektronické zabezpečovací signalizace. K dispozici je tabulka Nastavení zón. Zde je přehled všech zón v systému. Definice zóny se provádí ze všech vstupů v systému editovaných a aktivovaných. Zde je možno použít až 128 zón. U každé zóny lze nastavit který vstup je pro konkrétní

98 zónu použit a jaké bude mít vy systému parametry. K dispozici máme následující možnosti typu zón: - Okamžitá - aktivace vstupu se převede ihned na odpovídající alarm, - Zpožděná 1 - zóna se zpožděním č.1, - Zpožděná 2 - zóna se zpožděním č.2, - Interní - v případě poplachu je tento jen zobrazen vnitřně bez přenosu a aktivace Alarmu externím zařízením, - Interní následná - jako interní se závislostí aktivace na jinou zónu systému EZS, - 24 hod Medical - hlídací zóna 24 hod s okamžitou aktivací Medical, - 24 hod Trouble - tísňová zóna s okamžitou aktivací Trouble, - 24 hod Temper - hlídací zóna 24 hod s okamžitou aktivací Tamper, - 24 hod Požární - hlídací zóna 24 hod s okamžitou aktivací Požární, - 24 hod Plyn - hlídací zóna 24 hod s okamžitou aktivací Plyn, - 24 hod Voda - hlídací zóna 24 hod s okamžitou aktivací Voda, - 24 hod Vysoká teplota - hlídací zóna 24 hod s okamžitou aktivací Vysoká teplota, - 24 hod nízká teplota - hlídací zóna 24 hod s okamžitou aktivací Nízká teplota. Každou zónu je možno zařadit do Skupiny. Skupina je samostatně ovládaná část systému jako jiné patro, jiná část objektu atd. Po provedení změn je nutno vždy kliknout na ikonu Změnit, aby se provedené změny uložily. Následně pak po zakončení provedení všech změn je nutno provést uložení změn do systému a provést restart systému. - Alarm - Je menu pro definici vstupů definovaných jako zabezpečovací pro systém Elektrické zabezpečovací signalizace

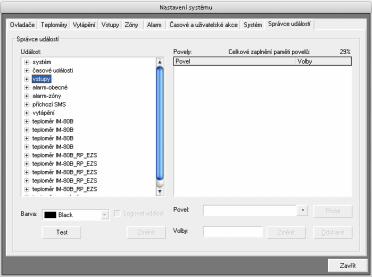

99 Tabulka Obecné nastavení je určena pro pojmenování skupin systému EZS a nastavení systému EZS. V tabulce skupiny je možno každou skupinu pojmenovat. Jméno skupiny se použije jak pro následné ovládání systému, tak i pro zobrazení v aplikaci webserveru. ID označuje číslo skupiny, název je zobrazovaný název skupiny a sloupec stav zobrazuje aktuelní stav skupiny. V případě popisování názvu skupiny je nutno provést změnu tlačítkem Změnit. Jednotlivé skupiny lze také zabezpečit a odbezpečit tlačítky Arm a Disarm. Délka poplachu je časový interval aktivace poplachu, který se přímo vztahuje na akce naprogramované ve správci událostí. Zpoždění 1 a 2 je definovaný čas pro zpoždění reakce systému pro příchodový čas. Nastavený čas se aktivuje v nastavení typu zóny. Počet pokusů o zadání kódu je nastavitelný údaj o počtu špatných pokusů o zadání kódu, než dojde k vyhlášení alarmu. Odchodové zpoždění je časový údaj, který je použit pro možnost opuštění právě zabezpečených prostor. Pokud bude nadále zóna narušena i po skončení odchodového času, dojde k vyhlášení alarmu. Uživatelé a skupiny je tabulka pro definici uživatelů a jejich oprávnění jak pro

100 přístup do konkrétních skupin systému, tak i pro ovládání systému. V systému je možno definovat celkem 64 uživatelů. Každého uživatele lze zařadit do skupiny pomocí Zařazení do skupin, které může ovládat. Každého uživatele lze Pojmenovat, tak aby v případě zapisování do událostí se v přehledu událostí zobrazovalo jméno uživatele. Každému uživateli lze Nastavit úroveň oprávnění v systému. Do pole Přístupový kód definujeme přístupový kód na ovládání systému. Kód může mít až 8 číslic, nejméně 4 čísla. U každého uživatele také můžeme definovat magnetické médium pro přístup, které má stejnou funkci jako přístupový kód. Nevíme-li kód magnetického média, lze kartu načíst přímo na klávesnici systému po zadání hesla a zvolením možnosti Set card. Přiložená karta se do systému načte a uloží. Po vyplnění všech nastavení pro uživatele se uživatel do systému přidá pomocí ikony Přidat. V případě editace stávajícího uživatele je nutno po provedení změn použít ikonu Změnit. V případě nutnosti odstranění uživatele, po označení uživatele je nutno kliknou na ikonu Odstranit. Po změnách v menu alarm je nutno systém restartovat s uložením provedených změn. - Časové a uživatelské události - je menu pro definici časových událostí a uživatelských akcí v systému INELS

101 Tabulka Časové události slouží pro nastavení událostí systému, které se spouštějí v přednastaveném čase. Zde je možno definovat až 16 časových událostí. Samotné akce, které v rámci časové události požadujeme provést se nastavují ve Správci událostí v menu Časové události. Pro každou akci lze nastavit Čas spuštění a opakování v Týdenním programu. Po provedení nastavení, nebo změny v nastavení je nutné vždy změnu uložit ikonou Změnit. V případě nutnosti lze nastavenou časovou událost vymazat, pomocí ikony Odstranit. Tabulka Uživatelské akce slouží pro nastavení názvu pro Uživatelskou akci a stupně oprávnění. Uživatelské akce a jejich spouštění je nastavitelné jako akce v rámci Správce událostí. Uživatelských akcí je celkem 32. Prvních 9 Uživatelských akcí je dostupných pro ovládání přes webové rozhraní. Nastavení Uživatelských akcí se provádí v nastavení systému ve Správci událostí, v menu

102 systém. Pro každou uživatelskou událost lze nastavit až 16 jednotlivých akcí systému. - Systém - je menu pro systémové nastavení aplikace INELS. Tabulka Obecné nastavení slouží pro hlavní nastavení systému INELS. Nastavení data a času provádí systém sám, automaticky přes NTP server. Pokud Systém není připojen na veřejnou síť internet, lze provést nastavení data a času kliknutím na ikonu Nastavit datum a čas. Systém poté provede synchronizaci s časem a datem s připojeným počítačem. Pole IP adresa slouží k nastavení IP adresy centrální jednotky systému INELS, IP adresa je vždy statická. Dynamické přidělování IP adresy serverem DHCP není možné. Společně s nastavením IP adresy je nutno zadat také masku podsítě a výchozí bránu. Základní přednastavená IP adresa centrální jednotky je Pole Název systému slouží k pojmenování

103 aplikace systému INELS. Tento název je následně použit na display klávesnice systému a ve webovém rozhraní systému INELS. Pokud budeme chtít systém ovládat přes webové rozhraní, pomocí webového prohlížeče, je nutné zaškrtnout okno Povolit webserver. Dále je možno nastavit Rozsah IP adres pro přístup bez autorizace. Při ovládání z předdefinovaných IP adres popř. přímo z celých signetů není nutné zadávat přístupové heslo. Heslo servisní slouží jak k ovládání celého systému, tak k jeho nastavení. Při přihlášení k systému se zadáním servisního hesla, je uživatel schopen kompletního ovládání systému a provádět veškeré nastavení v systému. Heslo uživatelské slouží k přihlášení do systému s možností systém ovládat, ale uživatel není schopen provádět jakékoliv změny v nastavení systému. Obě hesla jsou přednastaveny na prázdnou hodnotu. Tabulky Stavů sběrnice slouží k přehledu stavu systému INELS. Pro každou sběrnici máme k dispozici údaje o přijatých a odeslaných paketech sběrnice, chybách odesílání paketů, ztrátě arbitrace, chyb sběrnice, přetížení a o ostatních chybách sběrnice. V tabulce Ostatní jsou obsaženy informace o stavu GSM komunikátoru, stavu síťového napájení a počtu událostí v deníku

104 - Správce událostí - správce událostí je hlavní menu pro nastavení funkcí systému INELS Ve stromu událost jsou zaneseny všechny události systému a rozděleny do logických celků. V levém okně je tabulka možných akcí, které se v případě aktivace události v systému požadujeme provést. Dispozici máme až 16 akcí pro každou událost systému. Strom je rozdělen do skupin: - Systém: - start systému - seznam akcí, které se automaticky provedou po startu systému, - porucha síťového napájení - seznam akcí, které se provedou při výpadku síťového napájení, - obnovení síťového napájení - seznam akcí, které se provedou při obnovení síťového napájení, - porucha akumulátoru - seznam akcí, které se provedou při výpadku napájení akumulátoru,

105 - obnovení akumulátoru - seznam akcí, které se provedou při obnovení akumulátoru, - uživatelská akce - seznam akcí, které se provedou při vyvolání uživatelské akci; k dispozici máme celkem 32 uživatelských akcí; prvních 9 akcí je zobrazeno ve webovém prohlížeči v případě přístupu přes webserver; uživatelské akce lze s výhodou použít pro definici makro funkcí, pokud 16 akcí nestačí; poté zadáme provést uživatelskou akci a definicé akcí v uživatelské akci můžeme definovat vyšší počet akcí v systému. - Časové události: seznam akcí pro časové události systému; k dispozici je celkem 16 časových událostí; definice plánovaných spuštění viz. časové a uživatelské akce. - Vstupy: seznam akcí pro všechny aktivní vstupy systému; k dispozici je celkem 128 vstupů - vstupy systému viz. Vstupy; pro každý vstup je možno samostatně definovat jak akce při aktivaci vstupu, tak akce při deaktivaci vstupu; strom vstupů zobrazuje název vstupu v systému. - Alarm - obecné: - skupina 1-8 uzamčení - seznam akcí, které požadujeme provést při uzamčení skupiny, - skupina 1-8 odemknutí - seznam akcí, které požadujeme provést při odemknutí skupiny, - skupina 1-8 poplach - seznam akcí, které požadujeme provést při poplachu skupiny, - skupina 1-8 obnova - seznam akcí, které požadujeme provést při obnovení skupiny, - spuštění poplachu - seznam akcí, které požadujeme provést při poplachu systému, - spuštění poplachu - obecné - seznam akcí, které požadujeme provést při obecném poplachu systému, - spuštění poplachu - medical - seznam akcí, které požadujeme provést při medical poplachu systému,

106 - spuštění poplachu - trouble - seznam akcí, které požadujeme provést při trouble poplachu systému, - spuštění poplachu - tamper - seznam akcí, které požadujeme provést při tamper poplachu systému, - spuštění poplachu - požár - seznam akcí, které požadujeme provést při požár poplachu systému, - spuštění poplachu - plyn - seznam akcí, které požadujeme provést při plyn poplachu systému, - spuštění poplachu - voda - seznam akcí, které požadujeme provést při voda poplachu systému, - spuštění poplachu - vysoká teplota - seznam akcí, které požadujeme provést při poplachu vysoká teplota systému, - spuštění poplachu - nízká teplota - seznam akcí, které požadujeme provést při poplachu nízká teplota systému, - obnova poplachu - seznam akcí, které požadujeme provést při obnově poplachů systému, - uživatel - seznam akcí, které požadujeme provést při přihlášení uživatele do systému; k dispozici máme celkem 64 uživatelů. - Alarm-zóny: strom obsahuje všechny Alarmové zóny v systému použité. Ke každé zóně lze samostatně definovat akce, které nejsou závislé na Alarmu systému; detektory lze proto také použít pro ovládání systému. - Příchozí SMS: strom obsahuje všechny SMS zprávy, které systém obdrží, vyhodnotí a zařadí jako definovanou zprávu; ke každé SMS zprávě lze samostatně definovat akce, které požadujeme provést; k dispozici máme celkem 64 příchozích zpráv. - Vytápění: strom obsahuje všechny vytápěcí okruhy, které jsou v systému definovány; k dispozici máme celkem 32 vytápěcích okruhů. - Osvětlení: strom obsahuje všechny světelné okruhy, které jsou v systému definovány; u každé světelného okruhu lze definovat akce, které jsou požadovány provést zároveň s rozsvícením, či zhasnutím světelného okruhu

107 - Teploměr: strom obsahuje všechny teploměry, které jsou v systému definovány; u každého teploměru lze definovat akce, které jsou požadovány provést na základě dosažení jak nízké tak vysoké teploty. - Při definici akcí v systému se otevře následující okno: Jednotka - nastavení aktoru systému. K dispozici jsou jednotky v systému načtené, seřazené podle ID ze správce zařízení. Pokud je aktor ve správci zařízení pojmenován, je nabídnut aktor jak s ID, tak i se jménem jednotky. Akce - požadovaná akce aktoru. Možnosti menu se dynamicky mění na základě vybrané jednotky. Při zvolení akce, která má možnost nastavení dalších parametrů akce, v tabulce se objeví další možné parametry

108 - Menu systém: - Noční režim: Při přepnutí systému do nočního režimu se změní funkce pro řízení osvětlení. V menu Osvětlení Se zvolí čas v možnosti Automatického zhasínámí a nezaškrtne se pole Aktivní, je možno definovat vstupy jako řízení osvětlení a ty budou aktivní jen v případě, že systém je v nočním režimu, v denním režimu nebude osvětlení na vstup reagovat. - Denní režim:

109 Při přepnutí systému do nočního režimu se změní funkce pro řízení osvětlení. V menu Osvětlení Se zvolí čas v možnosti Automatického zhasínámí a nezaškrtne se pole Aktivní, je možno definovat vstupy jako řízení osvětlení a ty budou aktivní jen v případě, že systém je v nočním režimu, v denním režimu nebude osvětlení na vstup reagovat. - Řízení osvětlení: Slouží k řízení osvětlení konkrétního okruhu. Jednotka osvětlení, která se má řídit se volí v parametrech zvolené akce. Zde je automaticky nabídnut seznam všech jednotek osvětlení v systému. Jsou nabídnuty podle ID a pokud je zadán i název, také podle názvu světelné jednotky. Název se zadává ve správci zařízení. Dále viz denní a noční režim

110 - Rozsvítit skupinu osvětlení: Volba slouží k ovládání skupin osvětlení v systému definovaných. Pomocí možnosti rozsvítit skupinu osvětlení jsme schopni velmi jednoduše rozsvítit několik svítidel pouze jednou akcí ve správci událostí. Definice skupiny osvětlení je v záložce Osvětlení v Nastavení systému. Máme k dispozici skupiny Zhasnout skupinu osvětlení:

111 Volba slouží k ovládání skupin osvětlení v systému definovaných. Pomocí možnosti zhasnout skupinu osvětlení jsme schopni velmi jednoduše zhasnout několik svítidel pouze jednou akcí ve správci událostí. Definice skupiny osvětlení je v záložce Osvětlení v Nastavení systému. Máme k dispozici skupiny Akce GSM komunikátoru: Volba pro nastavení akcí GSM komunikátoru. K dispozici máme celkem 32 akcí (1-32). Samotné akce GSM se nastavují přímo v menu nastavení GSM komunikátoru

112 - Uzamknout skupinu: Volba pro zabezpečení skupiny alarm systému. K dispozici máme výběr z celkem 8 skupin. Skupina je adresovány číslem a názvem, který se definuje v menu Alarm a tabulce Skupiny. - Odemknout skupinu:

113 Volba pro odemknutí skupiny alarm systému. K dispozici máme výběr z celkem 8 skupin. Skupina je adresovány číslem a názvem, který se definuje v menu Alarm a tabulce Skupiny. - Odemknout skupinu ovladačem: Volba pro odemknutí skupiny alarm systému ovladačem. Ovladačem se myslí externí zařízení na ovládání např brány, dveří vrat apod. K dispozici máme výběr z celkem 8 skupin. Skupina je adresovány číslem a názvem, který se definuje v menu Alarm a tabulce Skupiny. - Nastavit režim vytápění:

114 Volba pro nastavení režimu vytápění pro konkrétní okruh vytápění. K dispozici je výběr okruhu vytápění z celkových 32 okruhů vytápění. Okruhy se nabízí podle ID, pokud je okruh popsán, nabídne se též i název okruhu. Dále se zvolí režim pro konkrétní okruh vytápění. K dispozici jsou režimy Noční, Denní, Tamperování a OFF. - Menu výstupních modulů: Pro každý výstupní modul jsou k dispozici možnosti: - zapnout - požadované relé se sepne, - vypnout - požadované relé se vypne, - trig - požadované relé vždy při inicializaci přepne stav relé, - impuls - požadované relé sepne na požadovanou časovou jednotku

115 - Menu pro osvětlení: Pro každou jednotku osvětlení máme k dispozici možnosti: - Rozsvítit - požadovaný světelný okruh se rozsvítí, - Zhasnout - požadovaný světelný okruh se zhasne, - Rozsvítit pomalu - požadovaný světelný okruh se rozsvítí pomalu; rychlost je definována v menu Osvětlení a to vždy pro konkrétní světelnou jednotku, - Zhasnout pomalu - požadovaný světelný okruh se zhasne pomalu; rychlost je definována v menu Osvětlení a to vždy pro konkrétní světelnou jednotku, - Zastavit - požadovaný světelný okruh se zastaví na aktuální úrovni; funkce je aktivní pouze při aktivním pomalém rozsvícení, popř. při pomalém zhasnutí a to vždy v průběhu akce, - Nastavit úroveň - systém nastaví intenzitu svitu pro konkrétní světelný okruh; intenzita se zadává v procentech svitu; nastavení probíhá skokově, bez náběhu, - Nastavit úroveň plynule - systém nastaví intenzitu svitu pro konkrétní světelný okruh; intenzita se zadává v procentech svitu; nastavení probíhá plynule; pro možnost použití je nutno pro světelný kanál definovat rychlost náběhu a rychlost doběhu v menu Osvětlení a to vždy pro konkrétní světelný kanál, - Rozsvítit s auto off - systém rozsvítí požadovaný světelný okruh a Po zvoleném čase automaticky zhasne

116 6. Logické funkce ve správci událostí Logické funkce se na stavují jako podmínky provedení konkrétní akce ve správci událostí. Pro každou akci lze zvolit podmínku pro její provedení. Tímto způsobem lze docílit ještě většího komfortu a pohodlí. Logické funkce jsou náročnější než klasické nastavení systému buďte proto vždy opatrní v jejich nastavení a používání. Pro správné nastavení by měl mít programátor alespoň částečné zkušenosti s programováním. Při programování je nezbytné dbát na správné definice podmínek a zejména na vzájemné provázání, tak aby nedošlo k nekonečnému odkazu tzv. zacyklení instrukce. Nastavení podmínky se provádí ve spodní části pod definicí akce ve správci událostí. V rámci podmínek máme k dispozici následující možnosti: - Systém - Vnitřní proměnné - Vstupy - Výstupní moduly - Teploměry

117 V rámci možnosti Systém lze nastavit proměnnou Skupina 1-8. Tato proměnná je zástupcem zabezpečovacího systému a stavu konkrétní skupiny zabezpečovacího systému v rámci systému INELS. Proměnné pro všechny skupiny mohou nabývat hodnot: - 0 Disarmed(nezabezpečeno) - 1 Příchodový čas aktivní - 2 Odchodový čas aktivní - 4 Armed(zabezpečeno) Pro všechny hodnoty lze nastavit operace: - = - rovná se akce se provede v případě že, hodnota proměnné je rovna hodnotě zadané - <> - nerovná se akce se provede v případě, že proměnná se nerovná zadané hodnotě - > - větší než akce se provede v případě, že proměnná je větší než hodnota zadaná - < - menší než akce se provede v případě, že proměnná je menší než hodnota zadaná - AND logický součin

118 - OR logický součet - XOR negovaný logický součet V rámci možnosti Vnitřní proměnné se v systému uchovává informace pro následné použití nebo porovnání. K dispozici je celkem 16 bitových hodnot, které mohou být buď logická 0, nebo logická 1. Hodnoty pro jednotlivé bity se nastaví v menu Systém, kdy možnost nastavit bit nastaví hodnotu na logická 1 a možnost smazat bit nastaví hodnotu na logickou 0. Po restartu centrální jednotky jsou všechny bity nastaveny na hodnotu logické 0. Pro všechny vnitřní proměnné lze nastavit operace: - = - rovná se akce se provede v případě že, hodnota proměnné je rovna hodnotě zadané - <> - nerovná se akce se provede v případě, že proměnná se nerovná zadané hodnotě - > - větší než akce se provede v případě, že proměnná je větší než hodnota zadaná

119 - < - menší než akce se provede v případě, že proměnná je menší než hodnota zadaná - AND logický součin - OR logický součet - XOR negovaný logický součet V rámci možnosti Čítače/časovače je možno použít celkem 8 čítačů, nebo časovačů. Hodnota čítače/časovače může nabývat hodnot v rozmezí Pokud použijeme funkci čítače v definici akce v menu Systém, vždy když v rámci akce bude zvolena možnost Inkrementovat čítač, zvýší se hodnota daného čítače o hodnotu 1. V případě zvolení možnosti Dekrementovat čítač, sníží se hodnota daného čítače o hodnotu 1. Hodnoty čítačů pak mohou být porovnávány jako proměnné v systému. V případě použití funkce jako časovače, v menu Systém máme možnost výběru možnosti práce s časovači: - Vynulovat čítač/časovač Akce vynuluje čítač, nebo časovač, je jedno, jakou má funkci

120 - Spustit časovač spustí se časovač. Pro správnou funkci je nutné nastavit nejprve časovač na požadovanou hodnotu v rozmezí Časovač odpočítává od nastavené hodnoty vždy 100 dílků/sekundu. Pro příklad, pokud požadujeme nastavit odpočítávání 1 minutu, nastavíme hodnotu Zastavit časovač akce zastaví časovač, další událostí lze pokračovat v časování, vynulovat, nastavit. - Přednastavit čítač/časovač lze nastavit čítač/časovač na požadovanou hodnotu. Následně lze proměnné z čítače/časovače porovnávat a nebo nastavit jako podmínku pro provedení akce v event manageru. Časovač počítá se sestupně, je proto nutné nastavit požadovanou hodnotu a akci provést v případě, že časovač bude mít hodnotu 0. Alternativně lze nastavit požadovanou hodnotu a následně akci provést po dosažení nějaké hranice apod. Pro přehlednost je ale výhodnější počítat od hodnoty k 0. Pro všechny vnitřní proměnné lze nastavit operace:

121 - = - rovná se akce se provede v případě že, hodnota proměnné je rovna hodnotě zadané - <> - nerovná se akce se provede v případě, že proměnná se nerovná zadané hodnotě - > - větší než akce se provede v případě, že proměnná je větší než hodnota zadaná - < - menší než akce se provede v případě, že proměnná je menší než hodnota zadaná - AND logický součin - OR logický součet - XOR negovaný logický součet V rámci možnosti Vstupy je možno použít všechny v systému definované vstupy. Každý vstup vy systému může mít hodnotu logické 0 a nebo logické 1. Logická 0 je pro vstup, který je fyzicky ve stavu OFF, logická 1 je pro vstup, který je ve stavu ON. V případě, že je vstup použit pro zabezpečovací systém a je nastaven jako vyvážený vstup, může dosahovat hodnotu 2. Tato je jako proměnná v případě, že vstup je ve stavu TAMPER

122 Pro všechny vnitřní proměnné lze nastavit operace: - = - rovná se akce se provede v případě že, hodnota proměnné je rovna hodnotě zadané - <> - nerovná se akce se provede v případě, že proměnná se nerovná zadané hodnotě - > - větší než akce se provede v případě, že proměnná je větší než hodnota zadaná - < - menší než akce se provede v případě, že proměnná je menší než hodnota zadaná - AND logický součin - OR logický součet - XOR negovaný logický součet V rámci možnosti Výstupy je možno použít všechny hodnoty výstupních relé. Porovnávání funguje jako dekadická hodnota stavu relé vyjádřená v binárním čísle, převedená do dekadického. Zjednodušeně si lze představit, že první relé má hodnotu 1, druhé relé hodnotu 2, relé 3 má hodnotu 4 a relé 4 má hodnotu 8. Pokud například požadujeme provést akci pouze v případě, že jsou aktivní relé 2 a 3, do podmínky dáme provést akci pouze v případě, že výstupní jednotka(pro dané relé) má hodnotu 6( ) (relé 1 je vypnuto, relé 2 hodnota 2, relé 3 hodnota 4, relé 4 hodnota 0, pokud je tedy relé požadované jako aktivní, je jeho hodnota připočtena, pokud ne, je hodnota relé 0.)

123 Pro všechny vnitřní proměnné lze nastavit operace: - = - rovná se akce se provede v případě že, hodnota proměnné je rovna hodnotě zadané - <> - nerovná se akce se provede v případě, že proměnná se nerovná zadané hodnotě - > - větší než akce se provede v případě, že proměnná je větší než hodnota zadaná - < - menší než akce se provede v případě, že proměnná je menší než hodnota zadaná - AND logický součin - OR logický součet - XOR negovaný logický součet

124 V rámci možnosti Teploměr je možno podmínit provedení akce na základě teploty z jakéhokoliv teploměru v systému. Hodnota pro porovnání může být jen pro kladné hodnoty a hodnota je vyjádřena číslem, které je šestnácti násobkem absolutní hodnoty. Například pokud požadujeme provést akci pouze v případě, že teplota na zvoleném teploměru je větší než 20 C, zadáme hodnotu 320. Pro všechny vnitřní proměnné lze nastavit operace: - = - rovná se akce se provede v případě že, hodnota proměnné je rovna hodnotě zadané - <> - nerovná se akce se provede v případě, že proměnná se nerovná zadané hodnotě - > - větší než akce se provede v případě, že proměnná je větší než hodnota zadaná - < - menší než akce se provede v případě, že proměnná je menší než hodnota zadaná - AND logický součin - OR logický součet - XOR negovaný logický součet

125 V rámci možnosti Vstupní jednotky je možno podmínit provedení akce na základě hodnot vstupů. Porovnávání funguje jako dekadická hodnota stavu relé vyjádřená v binárním čísle, převedená do dekadického. Zjednodušeně si lze představit, že první vstup má hodnotu 1, druhý vstup hodnotu 2, vstup 3 má hodnotu 4,vstup 4 má hodnotu 8, vstup 5 má hodnotu 16, vstup 6 má hodnotu 32, vstup 7 má hodnotu 64 a vstup 8 má hodnotu 128. Pokud například požadujeme provést akci pouze v případě, že jsou aktivní vstupy 2 a 3, do podmínky dáme provést akci pouze v případě, že vstupní jednotka(pro dané vstupy) má hodnotu 6( ) (vstup 1 je OFF, vstup 2 hodnota 2, vstup 3 hodnota 4, vstup 4 hodnota 0, pokud je tedy vstup požadovaný jako aktivní, je jeho hodnota připočtena, pokud ne, je hodnota vstupu 0). U vstupních jednotek se porovnává pouze hodnota 0 a 1, zapnuto vypnuto, stav TAMPER se neuvažuje. Pro všechny vnitřní proměnné lze nastavit operace: - = - rovná se akce se provede v případě že, hodnota proměnné je rovna hodnotě zadané - <> - nerovná se akce se provede v případě, že proměnná se nerovná zadané hodnotě - > - větší než akce se provede v případě, že proměnná je větší než hodnota zadaná

126 - < - menší než akce se provede v případě, že proměnná je menší než hodnota zadaná - AND logický součin - OR logický součet - XOR negovaný logický součet 7. Nastavení bezdrátového přijímače Bezdrátový přijímač je připojen přímo na centrální jednotku přes komunikační rozhranní RS 232. Nastavení bezdrátového přijímače se provádí v menu Obecné nastavení a v Nastavení bezdrátového přijímače. Každý vysílač musí být v systému načten a každý může obsahovat až 4 samostatné ovládací tlačítka. Každé tlačítko je v systému samostatně programovatelné. Pro každý bezdrátový prvek lze nastavit jméno, adresu a definovat vstupy do systému INELS. Při programování bezdrátových ovladačů nejprve zadáme jméno ovladače. Jméno ovladače zvolíme výstižně, tak abychom jej mohli následně jednoznačně
