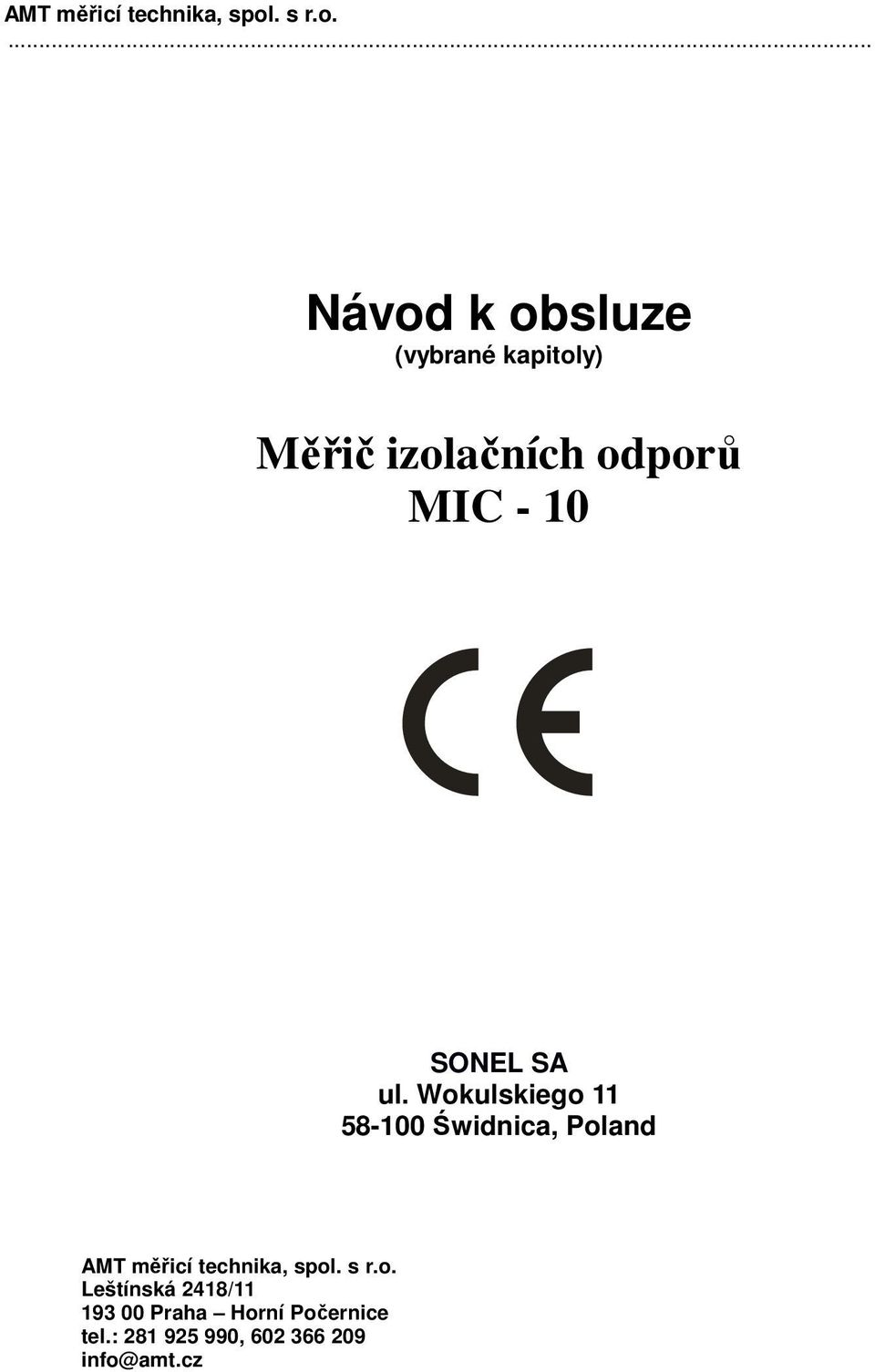

1 AMT měřicí technika, spol. s r.o.... Návod k obsluze (vybrané kapitoly) Měřič izolačních odporů MIC - 10 SONEL SA ul. Wokulskiego Świdnica, Poland AMT měřicí technika, spol. s r.o. Leštínská 2418/ Praha Horní Počernice tel.: , info@amt.cz

2 AMT měřicí technika, spol. s r.o. Upozronění Měřič izolačních odporů MIC -10 může používat pouze osoba s oprávněním 9 vyhlášky 50 / 1972 Sb. Je-li indikován symbol BAT je nutno vyměnit napájecí baterie. Poznámka Používejte pouze příslušenství schválené výrobcem. Němřete v obovdech po napětím, přístroj bude poškozen. Poznámka Přístroj je neustále zdokonalován, technické parametry mohou být změněny.

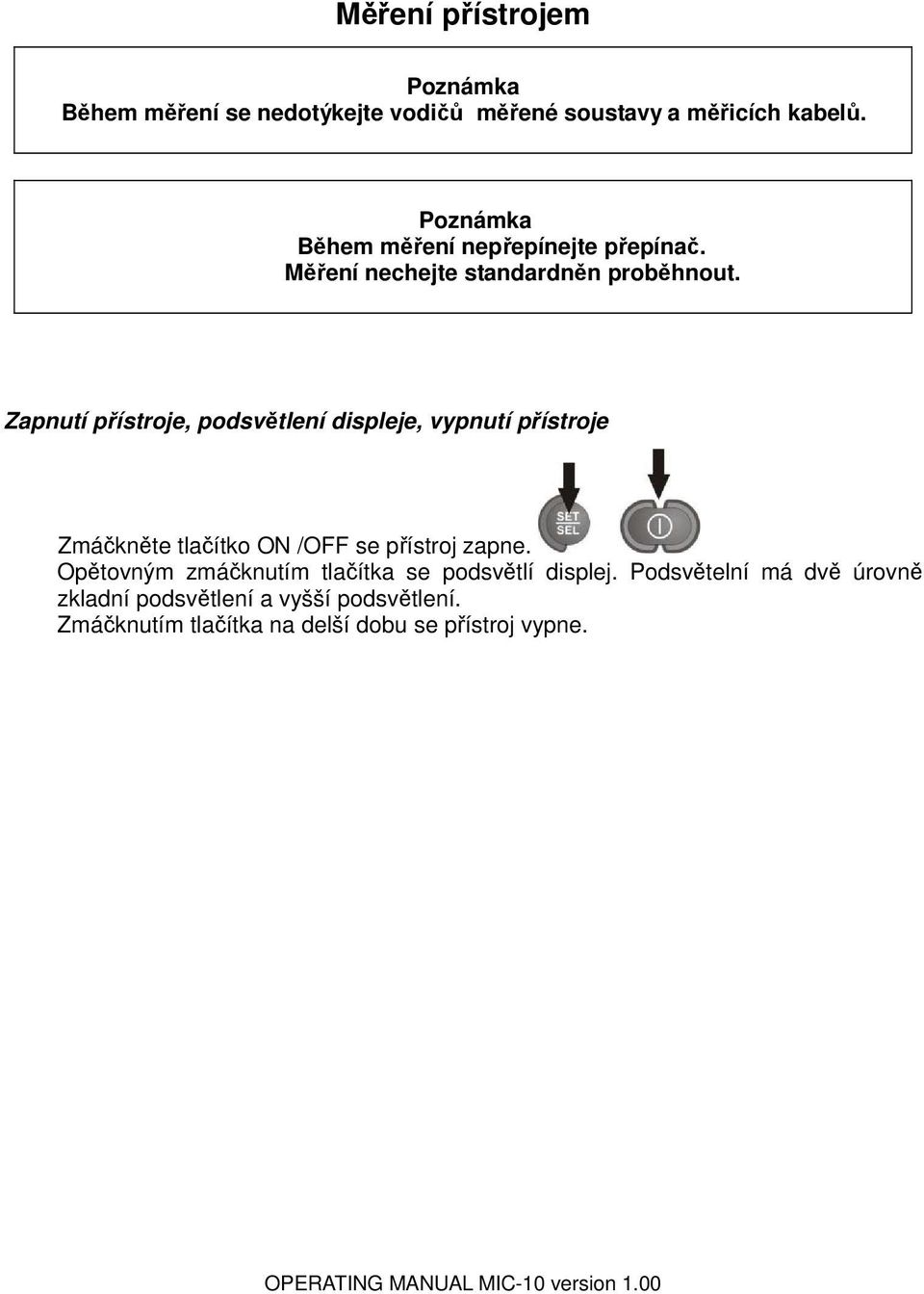

3 Měření přístrojem Poznámka Během měření se nedotýkejte vodičů měřené soustavy a měřicích kabelů. Poznámka Během měření nepřepínejte přepínač. Měření nechejte standardněn proběhnout. Zapnutí přístroje, podsvětlení displeje, vypnutí přístroje Zmáčkněte tlačítko ON /OFF se přístroj zapne. Opětovným zmáčknutím tlačítka se podsvětlí displej. Podsvětelní má dvě úrovně zkladní podsvětlení a vyšší podsvětlení. Zmáčknutím tlačítka na delší dobu se přístroj vypne.

4 Volba parametrů přístroje Zmáčknutím a podrženímset/sel při zapnutí ON/OFF přejde přístroj do režimu nastavení Volba kurzory vyberte parametr nastavení Volbou kurzory vyberte požadované hodnoty. nastavení. Např. změna síťového napětí, automatcké vypnutí přístroje apod. Nastavení parametru probíhá dle následující tabulky Parametr Auto- OFF Akustická indikace Volba zdroje napájení Zmáčknutím ENTER jsou nastavené hodnoty uchovány. Zmáčknutím ESC je opuštěno nastavení bez změn.

5 1 Měření 1.1 Měření izolačních odporů Poznámka Měřený objekt musí být bez napětí Poznámka Během měření se nedotýkejte měřicí kabelů Přepněte přepínač do polohy měření izolačních odporů R ISO Připojte měřený objekt dle schéma

6 Přístroj je připraven k měření Zmáčkněte a podržte zmáčknuté tlačítko START. Měření probíhá, dokud tlačítko neuvolníte. Pokud během měření je zmáčtnuto tlačítko ENTER při zmáčknutém tlačítku START je na displeji indikován symbol. a měření probíhá dále automaticky. Zmáčknutím tlačítka ECS nebo START přejde přístroj do základního režimu Na displeji je zobrazena take doba měření

7 Po ukončení měření lze odečítat hodnoty na displeji Zmáčknutím vodorovného kurzoru je na displeji zobrazena kapacita měřeného objektu Eliminace povrchových proudů při měření napětím 1kV je omezena použitím třívodičového zapojení.

8 Příklad: při měření vinutí odporu je připojena svorka G ke kostře motoru. Během měření neodpojujte kabely a nedotýkejte se kabelů, jak měřených, tak měřicích. Během měření nepřepínejte přepínač. Měření musí proběhnout standardním způsobem. Symbol LIMIT indikuje měření s limitním proudem, po 20 s je takové měření ukončeno. Po měření lze vybít kapacitu zařízení odporem 100kΩ.

9 Další informace zobrazené na displeji Měřený objekt je pod napětím Prostudování návodu k obsluze, neurčitá chyba měření Připravenost k měření Šum v měřeném objektu Limitní měřicí proud HiLE UdEt akustický signál Vysoký unikající proud Vybití obvodu po měření Napětí v měřením obvodu. Zastavení měření Vybité baterie. Nahraďte novými. 1.2 Měření malých odporů Měření odporu ochranného vodiče proudem 200 ma NOTE Přístroj MIC-10 měří R CONT nepřímo Nastavte přepínač do polohy R CONT

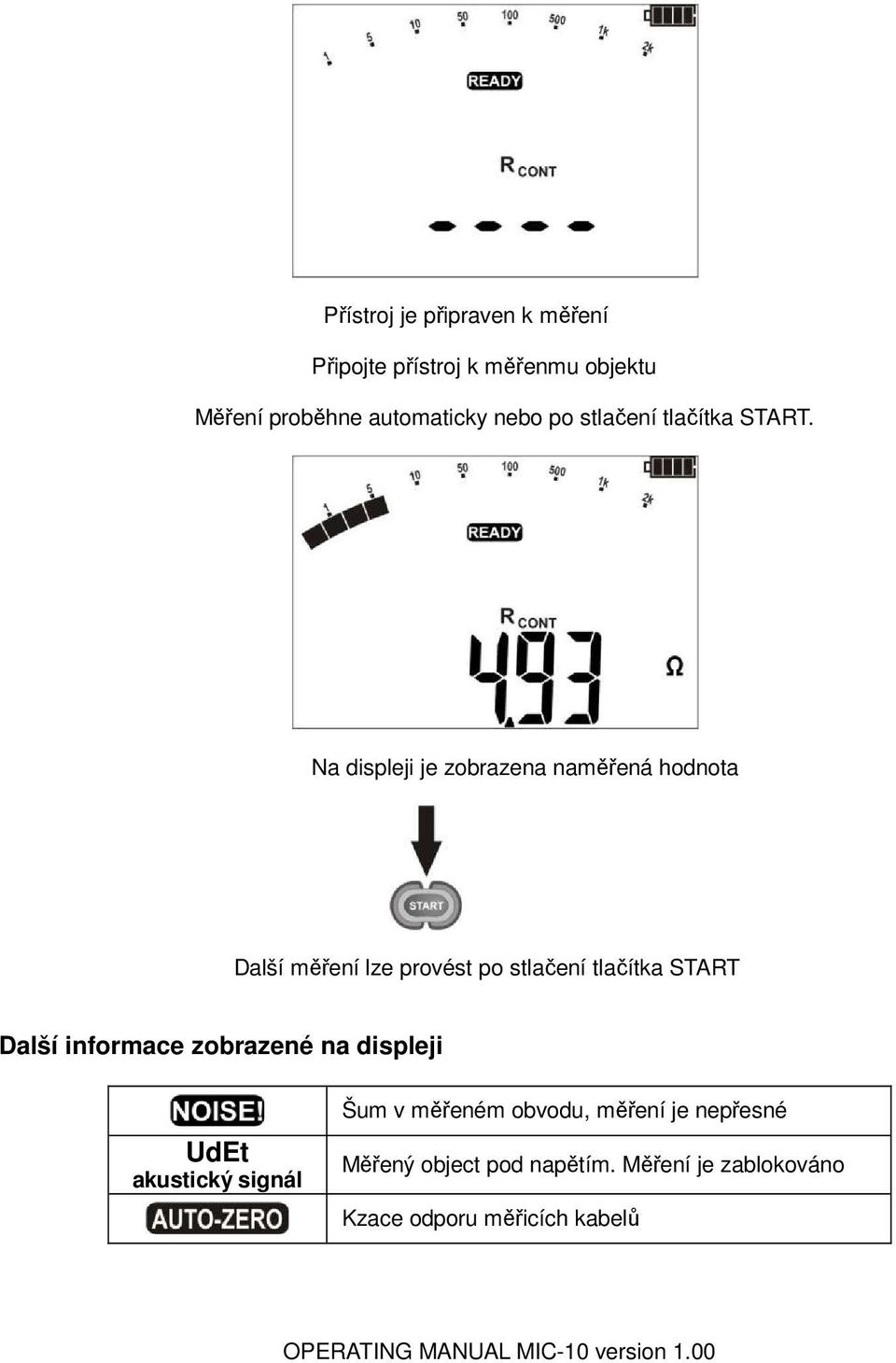

10 Přístroj je připraven k měření Připojte přístroj k měřenmu objektu Měření proběhne automaticky nebo po stlačení tlačítka START. Na displeji je zobrazena naměřená hodnota Další měření lze provést po stlačení tlačítka START Další informace zobrazené na displeji UdEt akustický signál Šum v měřeném obvodu, měření je nepřesné Měřený object pod napětím. Měření je zablokováno Kzace odporu měřicích kabelů

11 1.2.2 Měření odporů Přepněte přepínač do polohy R X Na displeji jeou zobrazeny hodnoty před měřením Připojte přístroj k měřenému objektu Na displeji jsou zobrazeny naměřené hodnoty Je-li odpor obvodu R <30Ω je indikováno měření akusticky

12 1.2.3 Kompenzace měřicích kabelů U měření v režimu (R CONT and R X), lze kompenzovat odpor měřicích kabelů přístroje Přepněte přepínač do polohy R ZERO Připojte přístroj k měřenému objektu Zmáčkněte tlačítko START Na displeji jsou zobrazeny symboly kompenzace měřicích kabelů Po provedení kompenzace jsou zobrazeny symboly

13 1.3 Měření napětí Přepněte přepínač do polohy měření napětí U Připojte přístroj k měřenému objektu Na displeji jsou zobrazeny naměřené hodnoty Další informace zobrazené na displeji akustická signalizace Překročení rozsahu maximálního měřeného napětí přístrojem. Přístroj okamžitě odpojte od měřeného objektu. Při nerespektování tohoto požadavku bude přístroj poškozen

14 1.4 Zapamatování poslední naměřené hodnoty Výsledek posledního měření lze opětovně zobrazit na displeji. Postup uchování poslední hodnoty v paměti přístroje: Zmáčkněte po provedeném měření tlačítko ESC, poslední naměřená hodnota je uchována v paměti přístroje Zmáčknutím tlačítka ENTER je poslední naměřená hodnoty zobrazena na displeji. Při přepnutí přepínače nebo provedení dalšího měřené je poslední hodnota, která byla uchovaná v paměti vymazána. Ing. Lubomír Harwot, CSc. AMT měřicí technika, spol. s r.o.
