Mobilní zdroj síťového napětí 230 V, 50 Hz Tectron GP

Transkript

1 Mobilní zdroj síťového napětí 230 V, 50 Hz Tectron GP Bezpečnostní pokyny Nikdy nezapojujte měnič do sítě 230 V V případě poruchy smí přístroj otevřít pouze kvalifikovaný odborník Nenechejte bez dozoru v blízkosti dětí Zařízení bude fungovat správně jen tehdy, nejsou-li přívodní kabely nebo měnič poškozeny Nikdy neotvírejte měnič s připojenou baterií (nebezpečné napětí) Před uvedením do provozu dbejte na správné uložení kabelů, předejdete tak jejich vytržení Technické informace Výstup 230 V, 50 Hz Krátkodobá přetížitelnost Jmenovitý výkon 300 nebo 1000W Ochrana proti vybití akumulátoru Kompaktní přístroj s nízkou hmotností Připojení na akumulátory 12 nebo 24 V Vysoká účinnost a spolehlivost, technologie softstartu Elektronická pojistka špičkového odběru a ochrana proti zkratu Typ GP 300 GP 1000 Jmenovitý výkon 300 W 1000 W Špičkový výkon 1000 W 2500 W Vstupní napětí V DC V DC Max. vstupní proud 29 A 97 A Výstupní napětí 230 V AC 230 V AC Tolerance výst. napětí ± 5 % ± 5 % Kmitočet 50 Hz 50 Hz Tolerance kmitočtu ± 2 % ± 2 % Max. výstupní proud 1,3 A 4,35 A Účinnost % % Proud naprázdno < 0,4 A < 0,8 A Alarm vybití 10,5 ±0,5 V 10,7 ±0,5 V Odpojení měniče 10,0 ±0,5 V 10,0 ±0,5 V Vypnutí při vst. Napětí > 15,5 ±0,5 V > 15,5 ±0,5 V Vypnutí při přehřátí 60 C ± 5 C 60 C ± 5 C Průřez přívodních vodičů 4 mm 2 16 mm 2 Rozměry (d x š x v) mm 190 x 92 x x 205 x 75 Hmotnost 1,1 kg 5 kg

2 GP 300 Připojení do automobilové zásuvky pro zapalovač (boční kontakt -, střední kolík +) Pozor! Ačkoliv má měnič výstupní výkon 300 W, je z důvodu ohřevu vnitřní kabeláže automobilu povoleno z této zásuvky odebírat max. výkon 150 W, který je jištěn pojistkou automobilu. GP 300, GP 1000 Pro větší výkony používejte bateriové kabely dodávané s přístrojem. Při eventuálním použitím náhradních kabelů dbejte na jejich potřebný průřez (viz technická data). Délka max. 2 m (čím kratší, tím lepší). Spojte červený kabel s pólem baterie (+) a červenou svorkou (+) měniče. Černý kabel pak spojte s pólem baterie (-) a svorkou měniče (-). Pokud měnič delší dobu nepoužíváte, odpojte ho od baterie. Čelní panel GP 1000 Zadní panel GP 1000

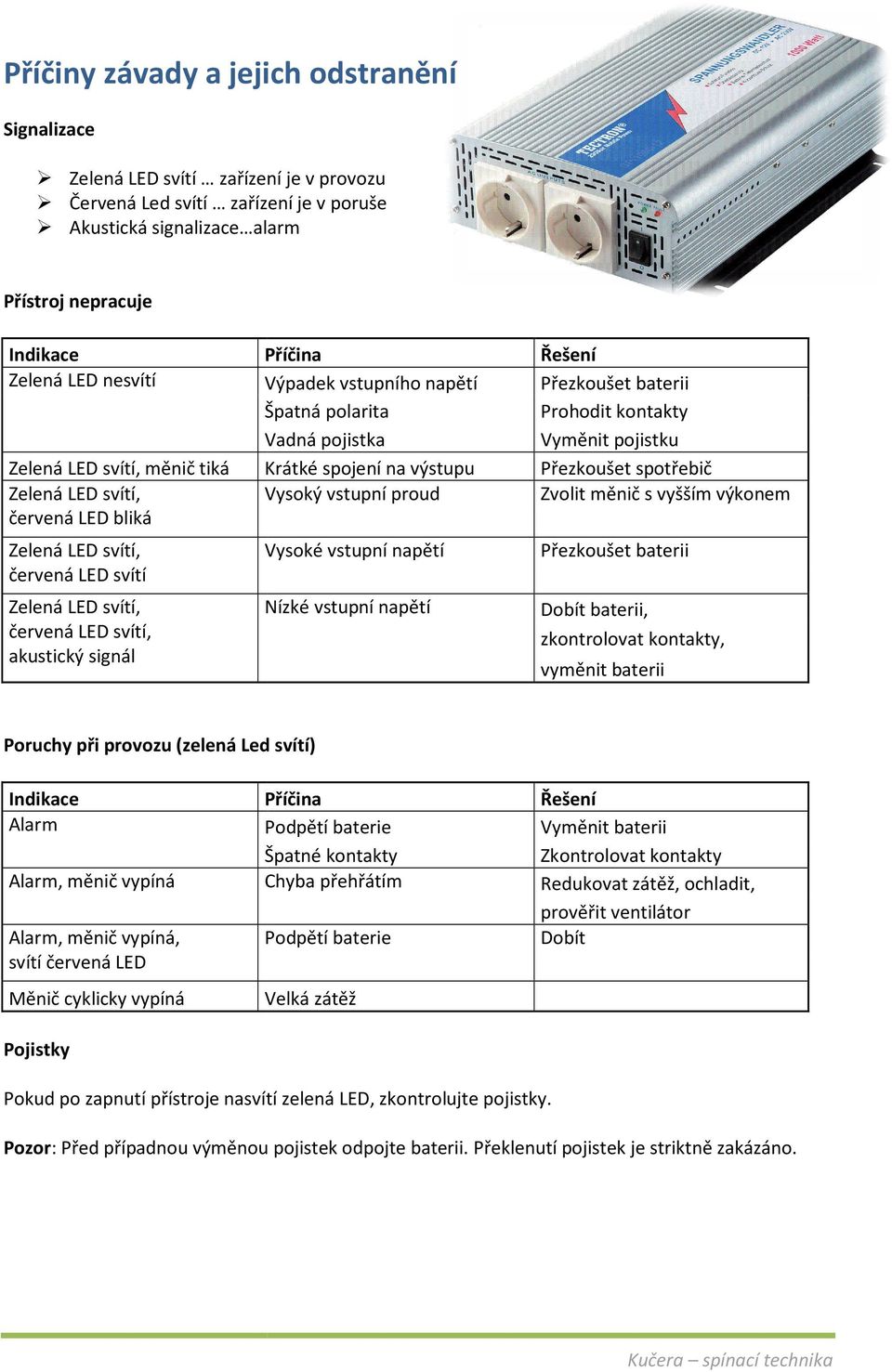

3 Příčiny závady a jejich odstranění Signalizace Zelená LED svítí zařízení je v provozu Červená Led svítí zařízení je v poruše Akustická signalizace alarm Přístroj nepracuje Indikace Příčina Zelená LED nesvítí Výpadek vstupního napětí Špatná polarita Vadná pojistka Zelená LED svítí, měnič tiká Krátké spojení na výstupu Zelená LED svítí, Vysoký vstupní proud červená LED bliká Zelená LED svítí, červená LED svítí Zelená LED svítí, červená LED svítí, akustický signál Vysoké vstupní napětí Nízké vstupní napětí Řešení Přezkoušet baterii Prohodit kontakty Vyměnit pojistku Přezkoušet spotřebič Zvolit měnič s vyšším výkonem Přezkoušet baterii Dobít baterii, zkontrolovat kontakty, vyměnit baterii Poruchy při provozu (zelená Led svítí) Indikace Alarm Alarm, měnič vypíná Alarm, měnič vypíná, svítí červená LED Měnič cyklicky vypíná Pojistky Příčina Podpětí baterie Špatné kontakty Chyba přehřátím Podpětí baterie Velká zátěž Řešení Vyměnit baterii Zkontrolovat kontakty Redukovat zátěž, ochladit, prověřit ventilátor Dobít Pokud po zapnutí přístroje nasvítí zelená LED, zkontrolujte pojistky. Pozor: : Před případnou výměnou pojistek odpojte baterii. Překlenutí pojistek je striktně zakázáno.

4 Instalace Měnič musí být připojen k baterii s napětím V (resp V), která je schopna dodávat i při plné zátěži dostatečný proud (viz. technické parametry). Pozor: Měnič nepracuje ani při vysokém ani nízkém napětí baterie. Dbejte na to, aby při připojování baterie byl měnič vypnutý. Pozor na správnou polaritu při připojování baterie! Špatné pólování zničí pojistky přístroje. Dbejte na pevné připojení přívodních kabelů pro zabránění ohřevu v důsledku špatného kontaktu. Dodané bateriové kabely nesmí být prodlužovány (úbytek napětí) Pracovní podmínky Pro provoz měniče zvolte rovnou plochu, odolnou zvýšeným teplotám a postarejte se o vhodný odstup od okolních předmětů a dostatečné větrání. Větrací otvory měniče nesmí být zakryty Vyvarujte se přímého slunečního záření na měnič a nevystavujte měnič extrémním teplotám. Přípustná provozní teplota okolí měniče je 0 40 C Ochraňte měnič před znečištěním a před vlhkostí Neprovozujte měnič v blízkosti lehce vzplanutelných a vysoce hořlavých látek nebo plynů. Dbejte na dostatečné upevnění měniče, obzvláště v jedoucím vozidle Vyvarujte se velkých teplotních změn Ochrana Hlídání vybití akumulátoru Pokles napětí akumulátoru na kritickou hodnotu 10,5 V (resp. 21 V) je měničem akusticky signalizován. Akumulátor v tom případě vyžaduje neprodleně nabít. Při ignorování tohoto hlášení dojde při 10 V (resp. 20 V) k automatickému odpojení měniče a rozsvítí se červená LED. Při připojení baterie dbejte na správné uchycení kontaktů, zabrání se tak úbytkům napětí na přechodovém odporu.

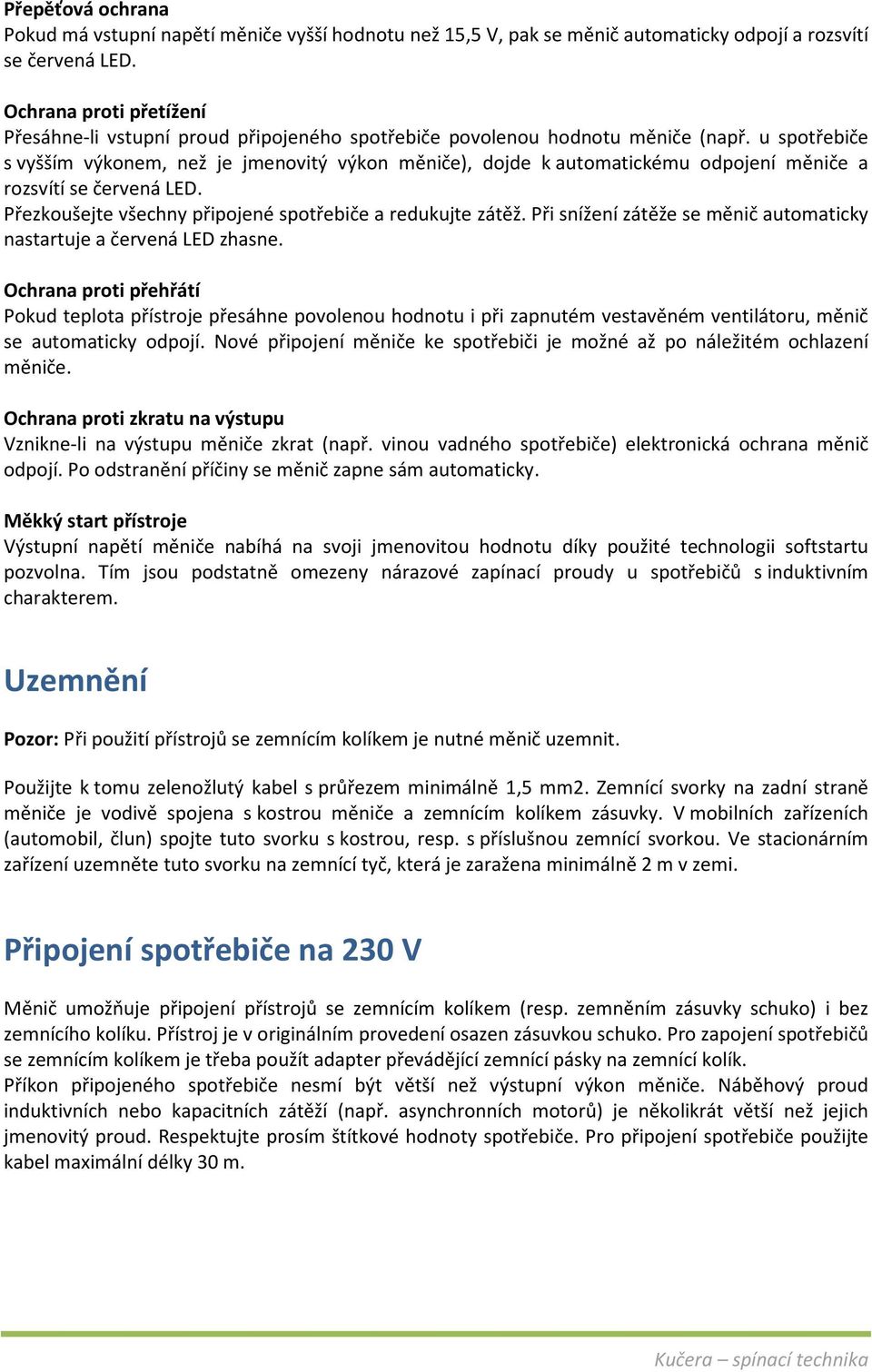

5 Přepěťová ochrana Pokud má vstupní napětí měniče vyšší hodnotu než 15,5 V, pak se měnič automaticky odpojí a rozsvítí se červená LED. Ochrana proti přetížení Přesáhne-li vstupní proud připojeného spotřebiče povolenou hodnotu měniče (např. u spotřebiče s vyšším výkonem, než je jmenovitý výkon měniče), dojde k automatickému odpojení měniče a rozsvítí se červená LED. Přezkoušejte všechny připojené spotřebiče a redukujte zátěž. Při snížení zátěže se měnič automaticky nastartuje a červená LED zhasne. Ochrana proti přehřátí Pokud teplota přístroje přesáhne povolenou hodnotu i při zapnutém vestavěném ventilátoru, měnič se automaticky odpojí. Nové připojení měniče ke spotřebiči je možné až po náležitém ochlazení měniče. Ochrana proti zkratu na výstupu Vznikne-li na výstupu měniče zkrat (např. vinou vadného spotřebiče) elektronická ochrana měnič odpojí. Po odstranění příčiny se měnič zapne sám automaticky. Měkký start přístroje Výstupní napětí měniče nabíhá na svoji jmenovitou hodnotu díky použité technologii softstartu pozvolna. Tím jsou podstatně omezeny nárazové zapínací proudy u spotřebičů s induktivním charakterem. Uzemnění Pozor: Při použití přístrojů se zemnícím kolíkem je nutné měnič uzemnit. Použijte k tomu zelenožlutý kabel s průřezem minimálně 1,5 mm2. Zemnící svorky na zadní straně měniče je vodivě spojena s kostrou měniče a zemnícím kolíkem zásuvky. V mobilních zařízeních (automobil, člun) spojte tuto svorku s kostrou, resp. s příslušnou zemnící svorkou. Ve stacionárním zařízení uzemněte tuto svorku na zemnící tyč, která je zaražena minimálně 2 m v zemi. Připojení spotřebiče na 230 V Měnič umožňuje připojení přístrojů se zemnícím kolíkem (resp. zemněním zásuvky schuko) i bez zemnícího kolíku. Přístroj je v originálním provedení osazen zásuvkou schuko. Pro zapojení spotřebičů se zemnícím kolíkem je třeba použít adapter převádějící zemnící pásky na zemnící kolík. Příkon připojeného spotřebiče nesmí být větší než výstupní výkon měniče. Náběhový proud induktivních nebo kapacitních zátěží (např. asynchronních motorů) je několikrát větší než jejich jmenovitý proud. Respektujte prosím štítkové hodnoty spotřebiče. Pro připojení spotřebiče použijte kabel maximální délky 30 m.

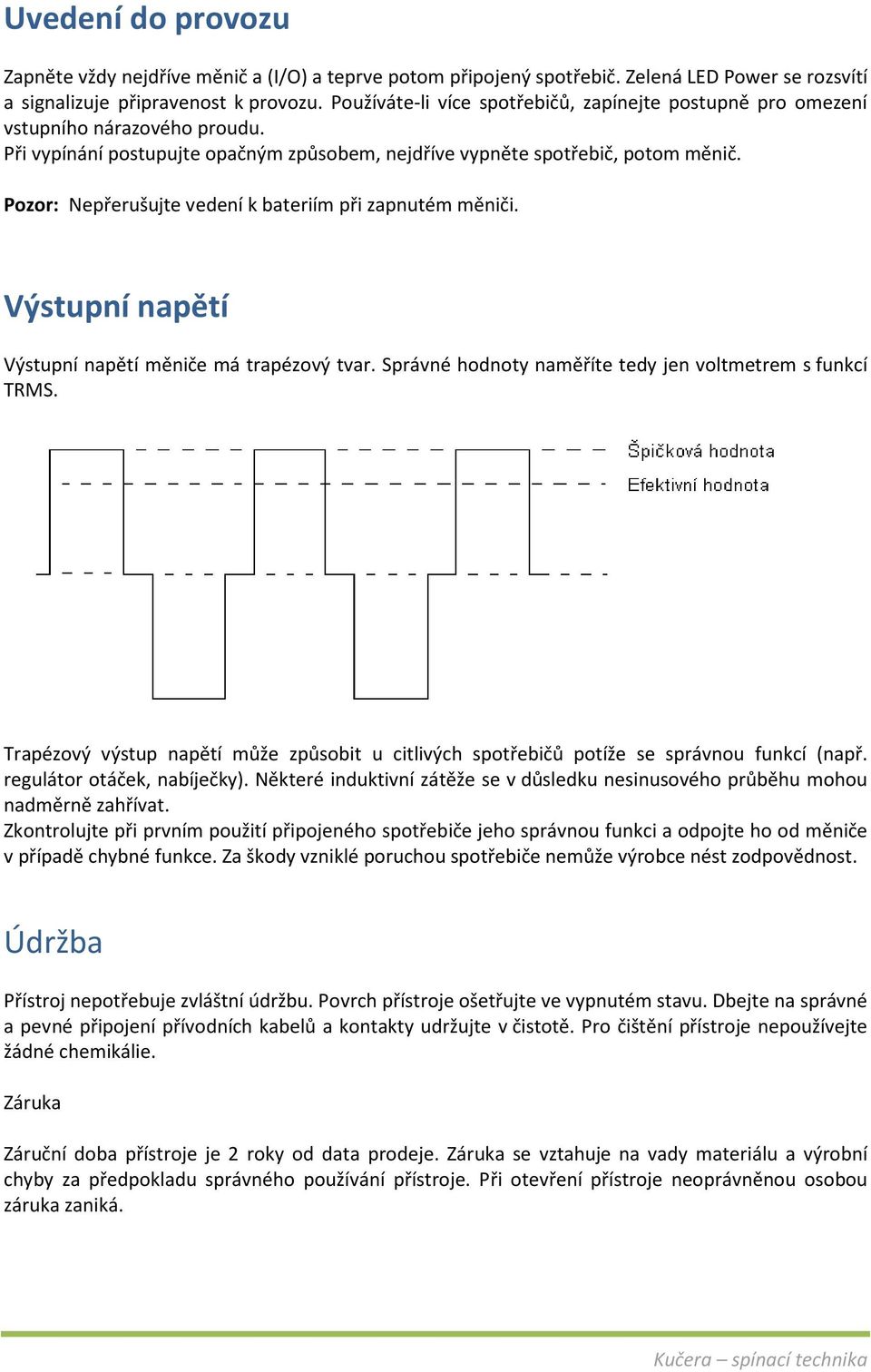

6 Uvedení do provozu Zapněte vždy nejdříve měnič a (I/O) a teprve potom připojený spotřebič. Zelená LED Power se rozsvítí a signalizuje připravenost k provozu. Používáte-li více spotřebičů, zapínejte postupně pro omezení vstupního nárazového proudu. Při vypínání postupujte opačným způsobem, nejdříve vypněte spotřebič, potom měnič. Pozor: Nepřerušujte vedení k bateriím při zapnutém měniči. Výstupní napětí Výstupní napětí měniče má trapézový tvar. Správné hodnoty naměříte tedy jen voltmetrem s funkcí TRMS. Trapézový výstup napětí může způsobit u citlivých spotřebičů potíže se správnou funkcí (např. regulátor otáček, nabíječky). Některé induktivní zátěže se v důsledku nesinusového průběhu mohou nadměrně zahřívat. Zkontrolujte při prvním použití připojeného spotřebiče jeho správnou funkci a odpojte ho od měniče v případě chybné funkce. Za škody vzniklé poruchou spotřebiče nemůže výrobce nést zodpovědnost. Údržba Přístroj nepotřebuje zvláštní údržbu. Povrch přístroje ošetřujte ve vypnutém stavu. Dbejte na správné a pevné připojení přívodních kabelů a kontakty udržujte v čistotě. Pro čištění přístroje nepoužívejte žádné chemikálie. Záruka Záruční doba přístroje je 2 roky od data prodeje. Záruka se vztahuje na vady materiálu a výrobní chyby za předpokladu správného používání přístroje. Při otevření přístroje neoprávněnou osobou záruka zaniká.
