1 AVANT univerzální nakladače 2016

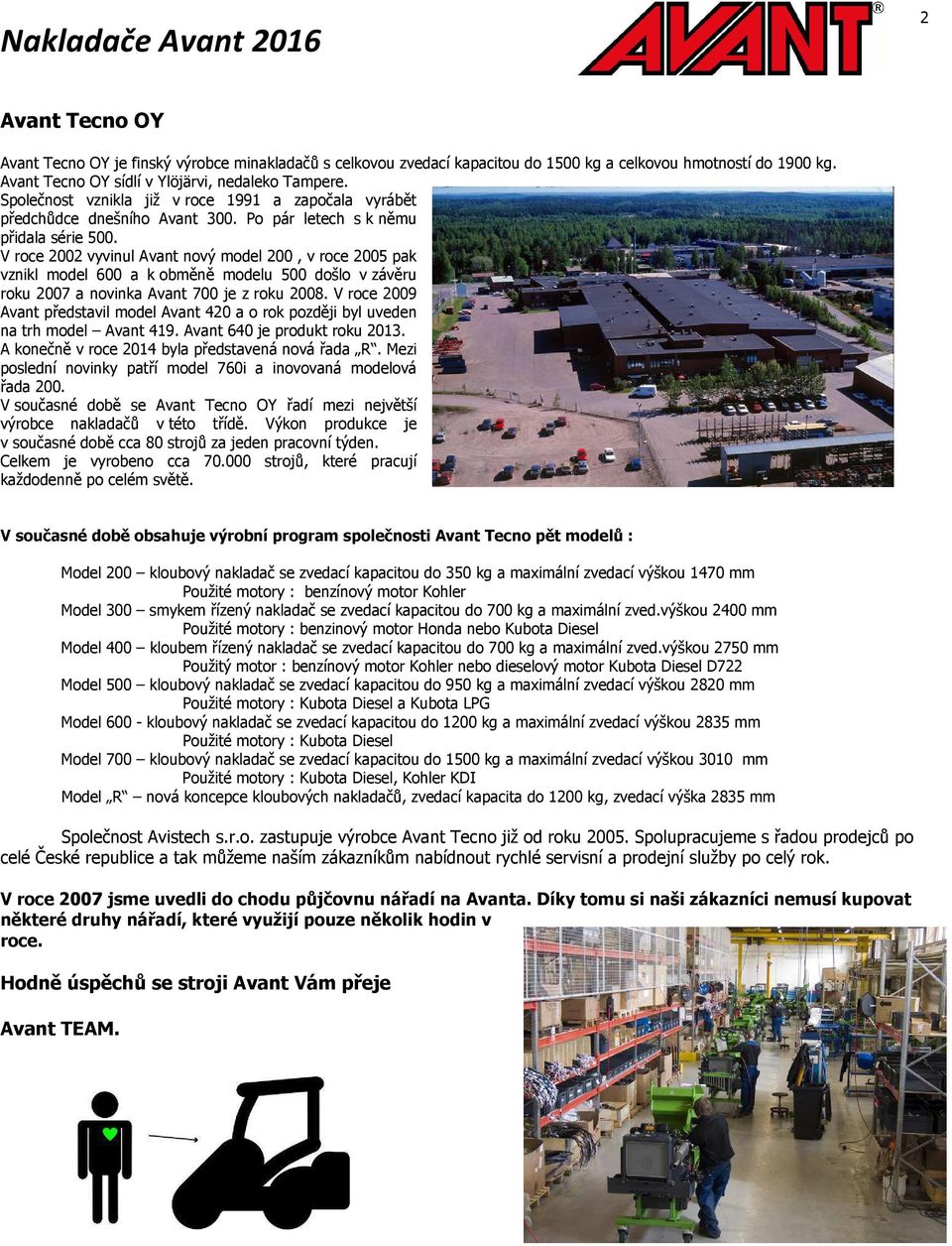

2 2 Avant Tecno OY Avant Tecno OY je finský výrobce minakladačů s celkovou zvedací kapacitou do 1500 kg a celkovou hmotností do 1900 kg. Avant Tecno OY sídlí v Ylöjärvi, nedaleko Tampere. Společnost vznikla již v roce 1991 a započala vyrábět předchůdce dnešního Avant 300. Po pár letech s k němu přidala série 500. V roce 2002 vyvinul Avant nový model 200, v roce 2005 pak vznikl model 600 a k obměně modelu 500 došlo v závěru roku 2007 a novinka Avant 700 je z roku V roce 2009 Avant představil model Avant 420 a o rok později byl uveden na trh model Avant 419. Avant 640 je produkt roku A konečně v roce 2014 byla představená nová řada R. Mezi poslední novinky patří model 760i a inovovaná modelová řada 200. V současné době se Avant Tecno OY řadí mezi největší výrobce nakladačů v této třídě. Výkon produkce je v současné době cca 80 strojů za jeden pracovní týden. Celkem je vyrobeno cca strojů, které pracují každodenně po celém světě. V současné době obsahuje výrobní program společnosti Avant Tecno pět modelů : Model 200 kloubový nakladač se zvedací kapacitou do 350 kg a maximální zvedací výškou 1470 mm Použité motory : benzínový motor Kohler Model 300 smykem řízený nakladač se zvedací kapacitou do 700 kg a maximální zved.výškou 2400 mm Použité motory : benzinový motor Honda nebo Kubota Diesel Model 400 kloubem řízený nakladač se zvedací kapacitou do 700 kg a maximální zved.výškou 2750 mm Použitý motor : benzínový motor Kohler nebo dieselový motor Kubota Diesel D722 Model 500 kloubový nakladač se zvedací kapacitou do 950 kg a maximální zvedací výškou 2820 mm Použité motory : Kubota Diesel a Kubota LPG Model kloubový nakladač se zvedací kapacitou do 1200 kg a maximální zvedací výškou 2835 mm Použité motory : Kubota Diesel Model 700 kloubový nakladač se zvedací kapacitou do 1500 kg a maximální zvedací výškou 3010 mm Použité motory : Kubota Diesel, Kohler KDI Model R nová koncepce kloubových nakladačů, zvedací kapacita do 1200 kg, zvedací výška 2835 mm Společnost Avistech s.r.o. zastupuje výrobce Avant Tecno již od roku Spolupracujeme s řadou prodejců po celé České republice a tak můžeme naším zákazníkům nabídnout rychlé servisní a prodejní služby po celý rok. V roce 2007 jsme uvedli do chodu půjčovnu nářadí na Avanta. Díky tomu si naši zákazníci nemusí kupovat některé druhy nářadí, které využijí pouze několik hodin v roce. Hodně úspěchů se stroji Avant Vám přeje Avant TEAM.

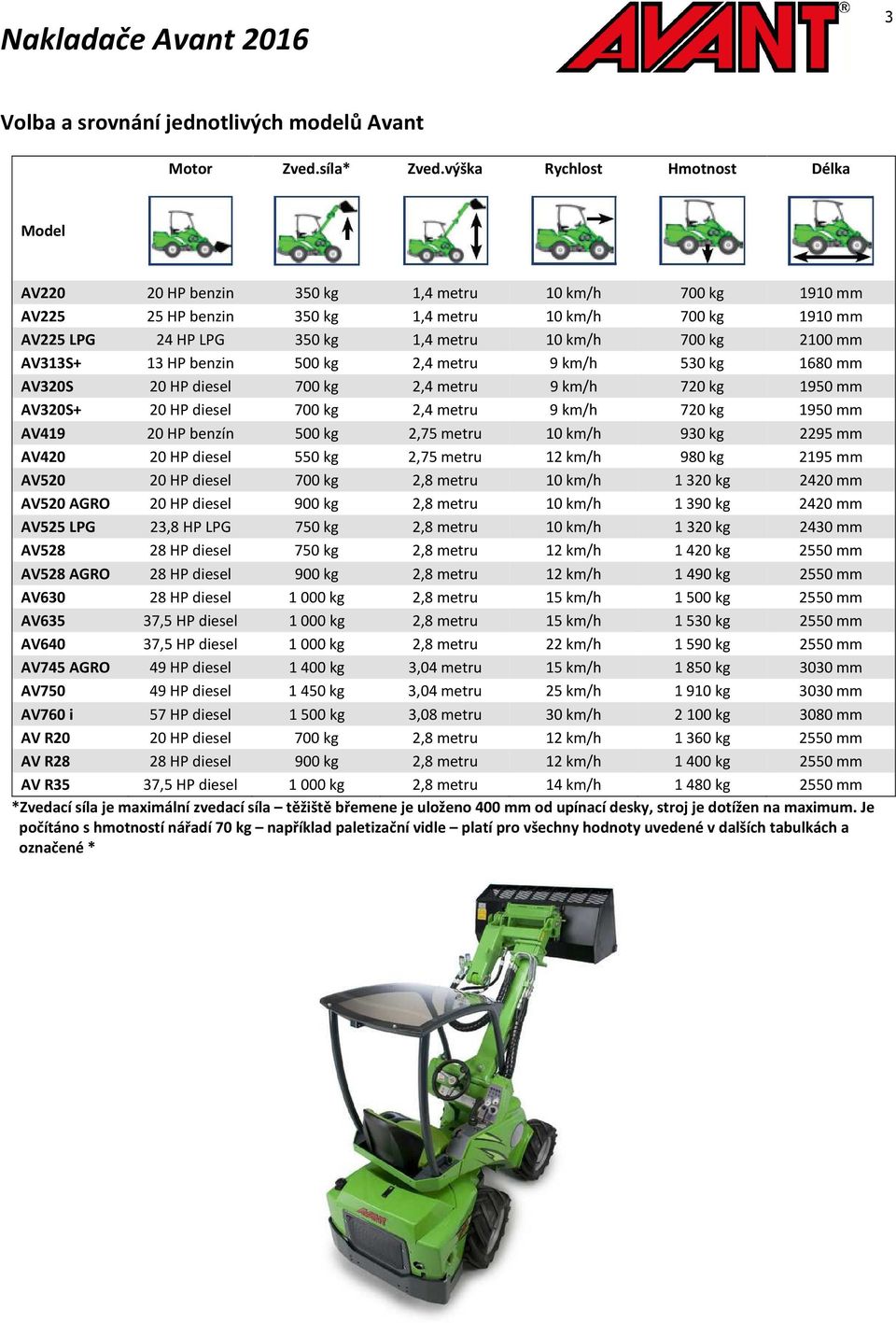

3 3 Volba a srovnání jednotlivých modelů Avant Motor Zved.síla* Zved.výška Rychlost Hmotnost Délka Model AV HP benzin 350 kg 1,4 metru 10 km/h 700 kg 1910 mm AV HP benzin 350 kg 1,4 metru 10 km/h 700 kg 1910 mm AV225 LPG 24 HP LPG 350 kg 1,4 metru 10 km/h 700 kg 2100 mm AV313S+ 13 HP benzin 500 kg 2,4 metru 9 km/h 530 kg 1680 mm AV320S 20 HP diesel 700 kg 2,4 metru 9 km/h 720 kg 1950 mm AV320S+ 20 HP diesel 700 kg 2,4 metru 9 km/h 720 kg 1950 mm AV HP benzín 500 kg 2,75 metru 10 km/h 930 kg 2295 mm AV HP diesel 550 kg 2,75 metru 12 km/h 980 kg 2195 mm AV HP diesel 700 kg 2,8 metru 10 km/h kg 2420 mm AV520 AGRO 20 HP diesel 900 kg 2,8 metru 10 km/h kg 2420 mm AV525 LPG 23,8 HP LPG 750 kg 2,8 metru 10 km/h kg 2430 mm AV HP diesel 750 kg 2,8 metru 12 km/h kg 2550 mm AV528 AGRO 28 HP diesel 900 kg 2,8 metru 12 km/h kg 2550 mm AV HP diesel kg 2,8 metru 15 km/h kg 2550 mm AV635 37,5 HP diesel kg 2,8 metru 15 km/h kg 2550 mm AV640 37,5 HP diesel kg 2,8 metru 22 km/h kg 2550 mm AV745 AGRO 49 HP diesel kg 3,04 metru 15 km/h kg 3030 mm AV HP diesel kg 3,04 metru 25 km/h kg 3030 mm AV760 i 57 HP diesel kg 3,08 metru 30 km/h kg 3080 mm AV R20 20 HP diesel 700 kg 2,8 metru 12 km/h kg 2550 mm AV R28 28 HP diesel 900 kg 2,8 metru 12 km/h kg 2550 mm AV R35 37,5 HP diesel kg 2,8 metru 14 km/h kg 2550 mm *Zvedací síla je maximální zvedací síla těžiště břemene je uloženo 400 mm od upínací desky, stroj je dotížen na maximum. Je počítáno s hmotností nářadí 70 kg například paletizační vidle platí pro všechny hodnoty uvedené v dalších tabulkách a označené *

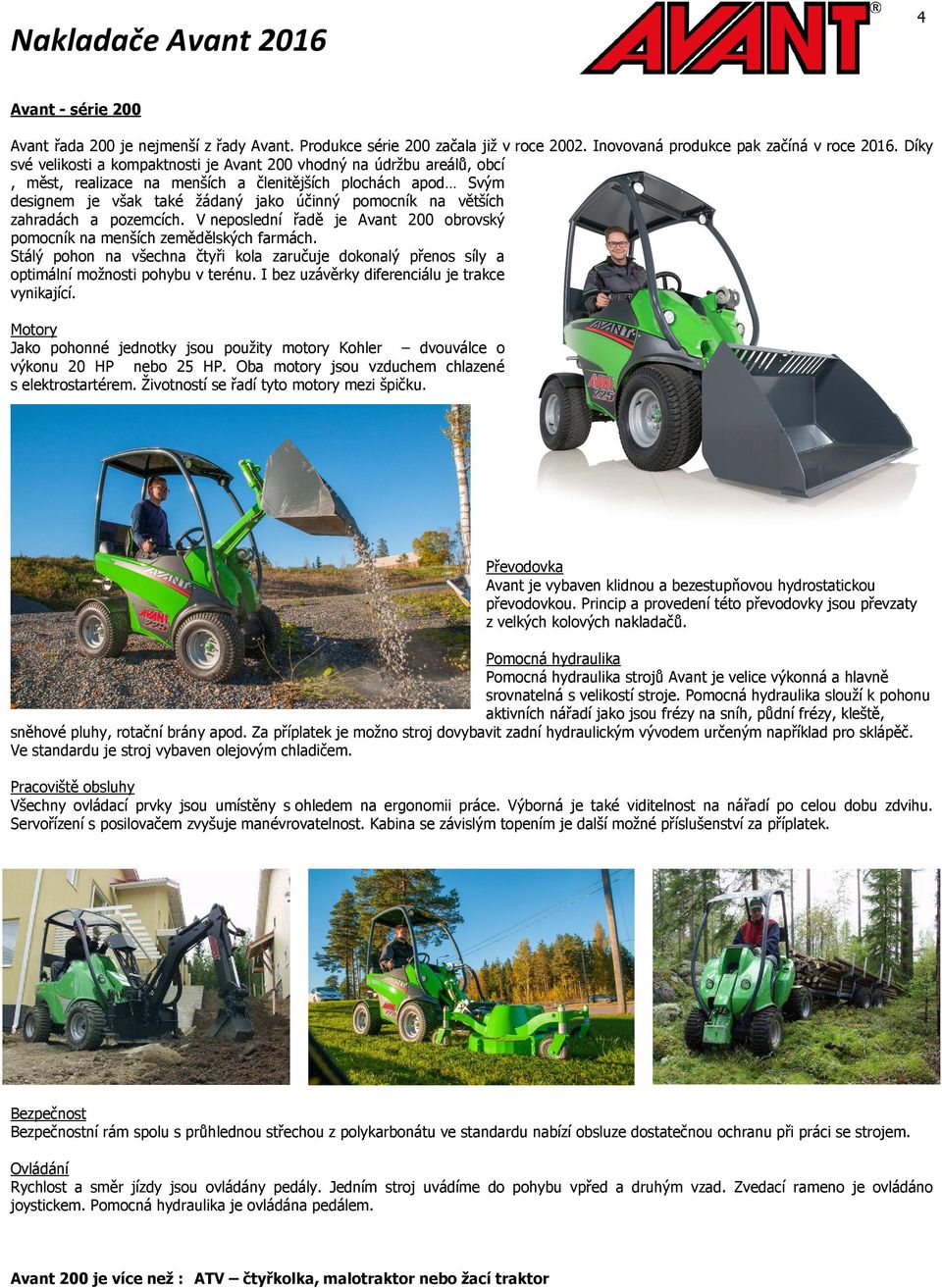

4 4 Nakladače Avant 2016 Avant - série 200 Avant řada 200 je nejmenší z řady Avant. Produkce série 200 začala již v roce Inovovaná produkce pak začíná v roce Díky své velikosti a kompaktnosti je Avant 200 vhodný na údržbu areálů, obcí, měst, realizace na menších a členitějších plochách apod Svým designem je však také žádaný jako účinný pomocník na větších zahradách a pozemcích. V neposlední řadě je Avant 200 obrovský pomocník na menších zemědělských farmách. Stálý pohon na všechna čtyři kola zaručuje dokonalý přenos síly a optimální možnosti pohybu v terénu. I bez uzávěrky diferenciálu je trakce vynikající. Motory Jako pohonné jednotky jsou použity motory Kohler dvouválce o výkonu 20 HP nebo 25 HP. Oba motory jsou vzduchem chlazené s elektrostartérem. Životností se řadí tyto motory mezi špičku. Převodovka Avant je vybaven klidnou a bezestupňovou hydrostatickou převodovkou. Princip a provedení této převodovky jsou převzaty z velkých kolových nakladačů. Pomocná hydraulika Pomocná hydraulika strojů Avant je velice výkonná a hlavně srovnatelná s velikostí stroje. Pomocná hydraulika slouží k pohonu aktivních nářadí jako jsou frézy na sníh, půdní frézy, kleště, sněhové pluhy, rotační brány apod. Za příplatek je možno stroj dovybavit zadní hydraulickým vývodem určeným například pro sklápěč. Ve standardu je stroj vybaven olejovým chladičem. Pracoviště obsluhy Všechny ovládací prvky jsou umístěny s ohledem na ergonomii práce. Výborná je také viditelnost na nářadí po celou dobu zdvihu. Servořízení s posilovačem zvyšuje manévrovatelnost. Kabina se závislým topením je další možné příslušenství za příplatek. Bezpečnost Bezpečnostní rám spolu s průhlednou střechou z polykarbonátu ve standardu nabízí obsluze dostatečnou ochranu při práci se strojem. Ovládání Rychlost a směr jízdy jsou ovládány pedály. Jedním stroj uvádíme do pohybu vpřed a druhým vzad. Zvedací rameno je ovládáno joystickem. Pomocná hydraulika je ovládána pedálem. Avant 200 je více než : ATV čtyřkolka, malotraktor nebo žací traktor

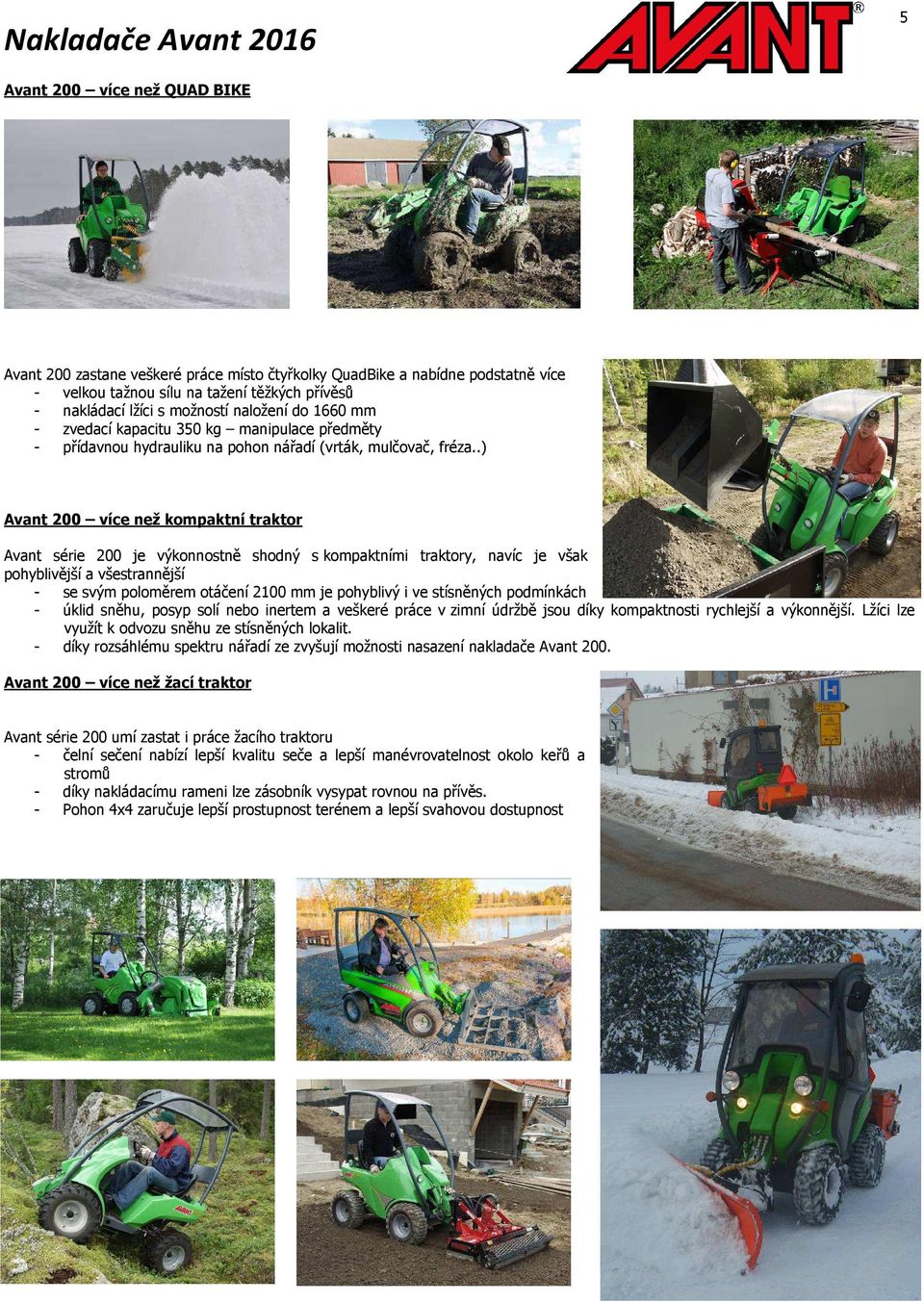

5 5 Avant 200 více než QUAD BIKE Avant 200 zastane veškeré práce místo čtyřkolky QuadBike a nabídne podstatně více - velkou tažnou sílu na tažení těžkých přívěsů - nakládací lžíci s možností naložení do 1660 mm - zvedací kapacitu 350 kg manipulace předměty - přídavnou hydrauliku na pohon nářadí (vrták, mulčovač, fréza..) Avant 200 více než kompaktní traktor Avant série 200 je výkonnostně shodný s kompaktními traktory, navíc je však pohyblivější a všestrannější - se svým poloměrem otáčení 2100 mm je pohyblivý i ve stísněných podmínkách - úklid sněhu, posyp solí nebo inertem a veškeré práce v zimní údržbě jsou díky kompaktnosti rychlejší a výkonnější. Lžíci lze využít k odvozu sněhu ze stísněných lokalit. - díky rozsáhlému spektru nářadí ze zvyšují možnosti nasazení nakladače Avant 200. Avant 200 více než žací traktor Avant série 200 umí zastat i práce žacího traktoru - čelní sečení nabízí lepší kvalitu seče a lepší manévrovatelnost okolo keřů a stromů - díky nakládacímu rameni lze zásobník vysypat rovnou na přívěs. - Pohon 4x4 zaručuje lepší prostupnost terénem a lepší svahovou dostupnost

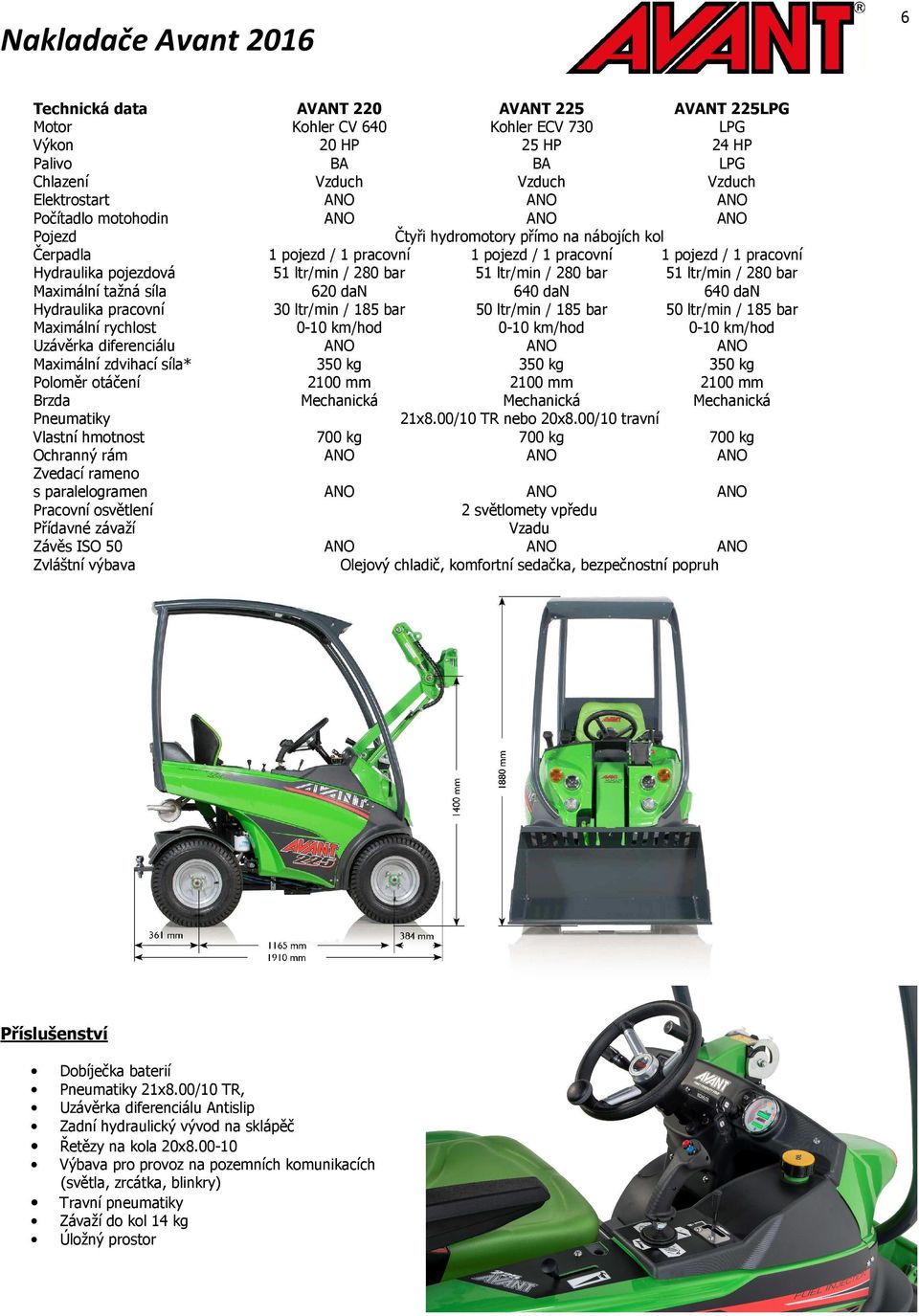

6 6 Technická data AVANT 220 AVANT 225 AVANT 225LPG Motor Kohler CV 640 Kohler ECV 730 LPG Výkon 20 HP 25 HP 24 HP Palivo BA BA LPG Chlazení Vzduch Vzduch Vzduch Elektrostart ANO ANO ANO Počítadlo motohodin ANO ANO ANO Pojezd Čtyři hydromotory přímo na nábojích kol Čerpadla 1 pojezd / 1 pracovní 1 pojezd / 1 pracovní 1 pojezd / 1 pracovní Hydraulika pojezdová 51 ltr/min / 280 bar 51 ltr/min / 280 bar 51 ltr/min / 280 bar Maximální tažná síla 620 dan 640 dan 640 dan Hydraulika pracovní 30 ltr/min / 185 bar 50 ltr/min / 185 bar 50 ltr/min / 185 bar Maximální rychlost 0-10 km/hod 0-10 km/hod 0-10 km/hod Uzávěrka diferenciálu ANO ANO ANO Maximální zdvihací síla* 350 kg 350 kg 350 kg Poloměr otáčení 2100 mm 2100 mm 2100 mm Brzda Mechanická Mechanická Mechanická Pneumatiky 21x8.00/10 TR nebo 20x8.00/10 travní Vlastní hmotnost 700 kg 700 kg 700 kg Ochranný rám ANO ANO ANO Zvedací rameno s paralelogramen ANO ANO ANO Pracovní osvětlení 2 světlomety vpředu Přídavné závaží Vzadu Závěs ISO 50 ANO ANO ANO Zvláštní výbava Olejový chladič, komfortní sedačka, bezpečnostní popruh Příslušenství Dobíječka baterií Pneumatiky 21x8.00/10 TR, Uzávěrka diferenciálu Antislip Zadní hydraulický vývod na sklápěč Řetězy na kola 20x Výbava pro provoz na pozemních komunikacích (světla, zrcátka, blinkry) Travní pneumatiky Závaží do kol 14 kg Úložný prostor

7 7 Avant - série 300 Avant 300 S série je robustní stroj s časem prověřenou konstrukcí. Přímý pohon kol hydromotory a jednoduchý servis zaručují bezproblémový chod stroje. Řízení smykem u AVANTů 300 nabízí ty nejlepší předpoklady pro dobrou a komfortní práci stroje v omezených prostorech. Naopak malá pohotovostní hmotnost umožňuje transport na přívěsném vozíku ale hlavně také nepůsobí při práci na podloží vysokým tlakem. Avant 300 S je stroj vhodný například pro práci v zemědělství v živočišné výrobě. Nalezne uplatnění např. při úklidu stájí, přepravě krmných směsí, stavbě nových stájí. Avant 320 S+ je nejvýkonnější smykem řízený nakladač z rodiny AVANT Tecno. Tento model nabízí nejvyšší odtrhávací sílu na lžíci ve své třídě. Výhody smykem řízeného nakladače Výborná manévrovatelnost, možnost otočení se na místě Mohutný, přesto jednoduchý Jednoduchá údržba Vynikající poměr cena / výkon Šířka stroje od mm Jednoduchý na transport Ergonomické ovládání Jednoduché ovládání pohybu ramene a pojezdu dvěma joysticky Rychlá výměna nářadí Nářadí lze velice a jednoduše vyměnit. Jednoduchá údržba Kryt motoru je jednoduše odklopitelný bez použití nářadí. Vzduchový filtr a měrka na olej je velice dobře přístupná. Velká stabilita předurčuje Avant 300 k manipulaci břemen v těžkých podmínkách Prvotřídní komponenty motory Honda a Kubota patří ke špičce ve své třídě. I hydraulika je komponována na každodenní těžkou práci

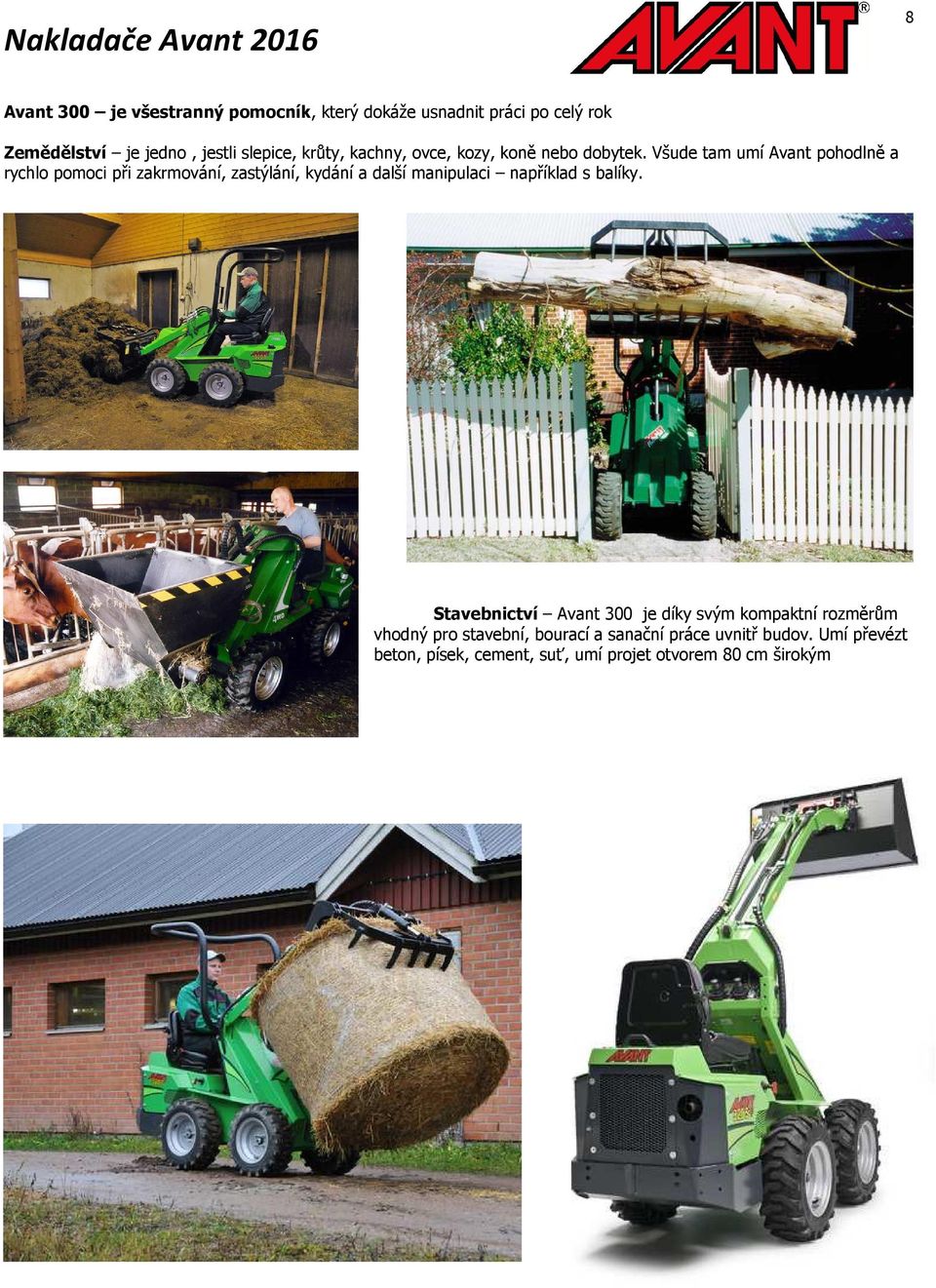

8 8 Avant 300 je všestranný pomocník, který dokáže usnadnit práci po celý rok Zemědělství je jedno, jestli slepice, krůty, kachny, ovce, kozy, koně nebo dobytek. Všude tam umí Avant pohodlně a rychlo pomoci při zakrmování, zastýlání, kydání a další manipulaci například s balíky. Stavebnictví Avant 300 je díky svým kompaktní rozměrům vhodný pro stavební, bourací a sanační práce uvnitř budov. Umí převézt beton, písek, cement, suť, umí projet otvorem 80 cm širokým

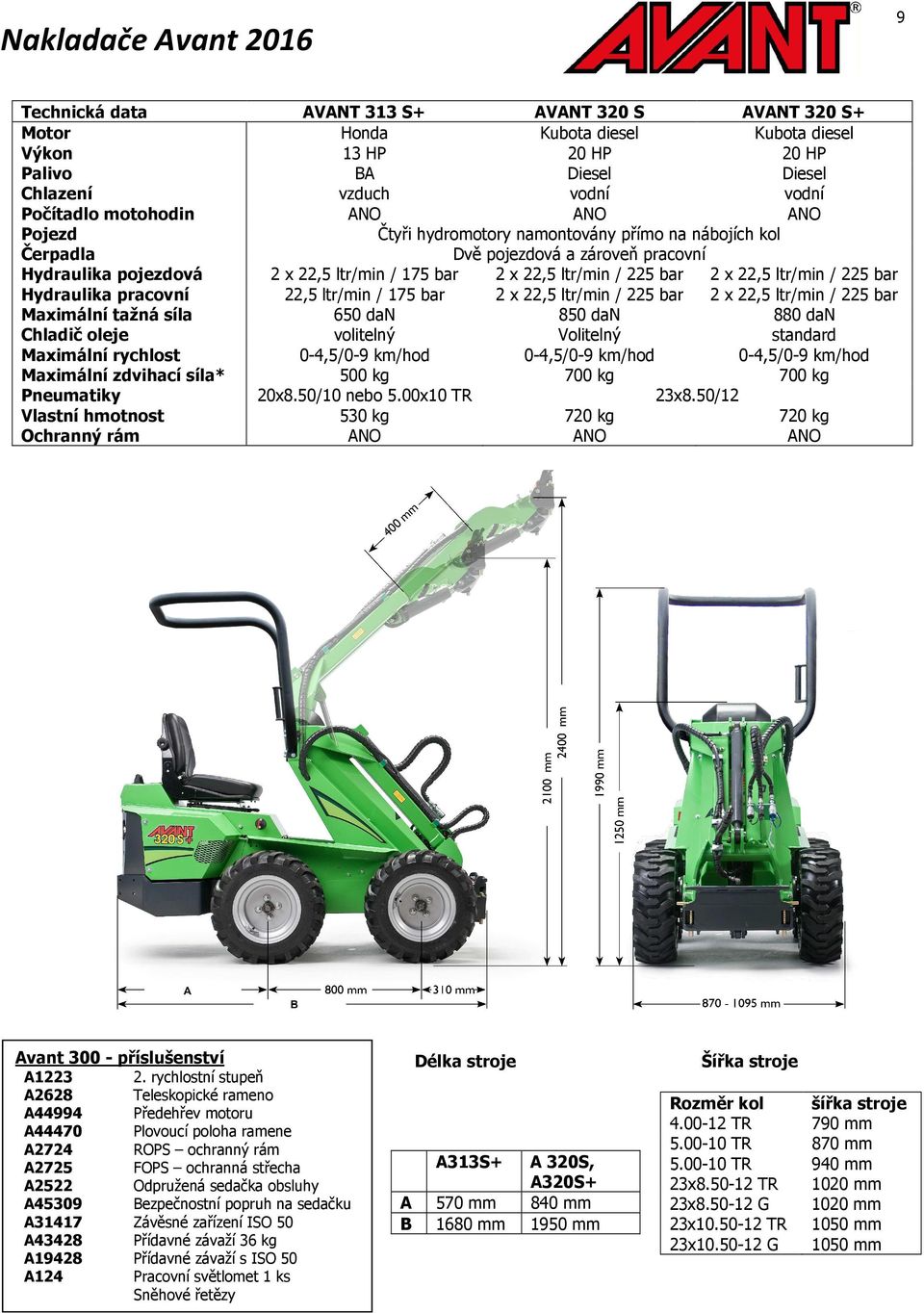

9 9 Technická data AVANT 313 S+ AVANT 320 S AVANT 320 S+ Motor Honda Kubota diesel Kubota diesel Výkon 13 HP 20 HP 20 HP Palivo BA Diesel Diesel Chlazení vzduch vodní vodní Počítadlo motohodin ANO ANO ANO Pojezd Čtyři hydromotory namontovány přímo na nábojích kol Čerpadla Dvě pojezdová a zároveň pracovní Hydraulika pojezdová 2 x 22,5 ltr/min / 175 bar 2 x 22,5 ltr/min / 225 bar 2 x 22,5 ltr/min / 225 bar Hydraulika pracovní 22,5 ltr/min / 175 bar 2 x 22,5 ltr/min / 225 bar 2 x 22,5 ltr/min / 225 bar Maximální tažná síla 650 dan 850 dan 880 dan Chladič oleje volitelný Volitelný standard Maximální rychlost 0-4,5/0-9 km/hod 0-4,5/0-9 km/hod 0-4,5/0-9 km/hod Maximální zdvihací síla* 500 kg 700 kg 700 kg Pneumatiky 20x8.50/10 nebo 5.00x10 TR 23x8.50/12 Vlastní hmotnost 530 kg 720 kg 720 kg Ochranný rám ANO ANO ANO Avant příslušenství A rychlostní stupeň A2628 Teleskopické rameno A44994 Předehřev motoru A44470 Plovoucí poloha ramene A2724 ROPS ochranný rám A2725 FOPS ochranná střecha A2522 Odpružená sedačka obsluhy A45309 Bezpečnostní popruh na sedačku A31417 Závěsné zařízení ISO 50 A43428 Přídavné závaží 36 kg A19428 Přídavné závaží s ISO 50 A124 Pracovní světlomet 1 ks Sněhové řetězy Délka stroje A313S+ A 320S, A320S+ A 570 mm 840 mm B 1680 mm 1950 mm Šířka stroje Rozměr kol šířka stroje TR 790 mm TR 870 mm TR 940 mm 23x TR 1020 mm 23x G 1020 mm 23x TR 1050 mm 23x G 1050 mm

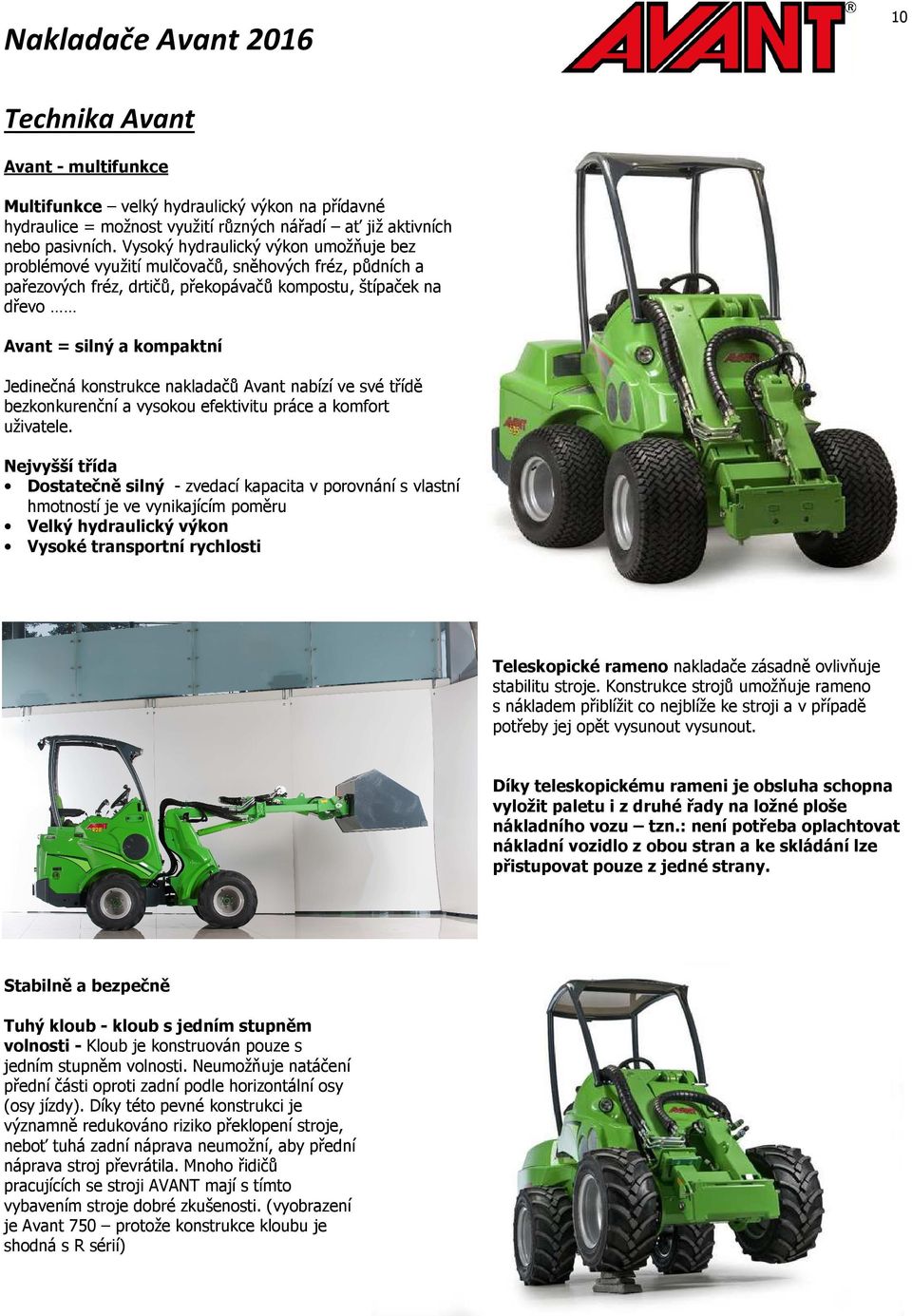

10 10 Technika Avant Avant - multifunkce Multifunkce velký hydraulický výkon na přídavné hydraulice = možnost využití různých nářadí ať již aktivních nebo pasivních. Vysoký hydraulický výkon umožňuje bez problémové využití mulčovačů, sněhových fréz, půdních a pařezových fréz, drtičů, překopávačů kompostu, štípaček na dřevo Avant = silný a kompaktní Jedinečná konstrukce nakladačů Avant nabízí ve své třídě bezkonkurenční a vysokou efektivitu práce a komfort uživatele. Nejvyšší třída Dostatečně silný - zvedací kapacita v porovnání s vlastní hmotností je ve vynikajícím poměru Velký hydraulický výkon Vysoké transportní rychlosti Teleskopické rameno nakladače zásadně ovlivňuje stabilitu stroje. Konstrukce strojů umožňuje rameno s nákladem přiblížit co nejblíže ke stroji a v případě potřeby jej opět vysunout vysunout. Díky teleskopickému rameni je obsluha schopna vyložit paletu i z druhé řady na ložné ploše nákladního vozu tzn.: není potřeba oplachtovat nákladní vozidlo z obou stran a ke skládání lze přistupovat pouze z jedné strany. Stabilně a bezpečně Tuhý kloub - kloub s jedním stupněm volnosti - Kloub je konstruován pouze s jedním stupněm volnosti. Neumožňuje natáčení přední části oproti zadní podle horizontální osy (osy jízdy). Díky této pevné konstrukci je významně redukováno riziko překlopení stroje, neboť tuhá zadní náprava neumožní, aby přední náprava stroj převrátila. Mnoho řidičů pracujících se stroji AVANT mají s tímto vybavením stroje dobré zkušenosti. (vyobrazení je Avant 750 protože konstrukce kloubu je shodná s R sérií)

11 11 Bezpečnostní rám - ROPS - standardní vybavení stejně jako kryt ze zabarveného plexiskla v případě strojů série AVANT 600 je konstrukce tvořena ze čtyř sloupků. Jde o opatření pro zvýšení bezpečnosti pro případ pohybu vzad nebo nárazu do objektu. Rám ROPS a volitelný kryt FOPS byl podroben testům, na jejichž základě získal certifikát ISO. Kontrola přetížení stroje - čidlo přetížení stroje - standardně se stroje Avant dodávají vybavené čidlem signalizujícím přetížení stroje. Jestliže by řidič náklad na teleskopickém rameni vysunul příliš daleko od stroje, zvuková signalizace vyšle varování v momentě, kdy zadní kola již nejsou v kontaktu se zemí. Nízko položené těžiště - v případě kloubových modelů AVANT vede k jeho vynikající boční stabilitě. Zkoušky stability prokázaly, že stroje AVANT maximálně nakloněné na bok zůstávají stabilní. Svahová dostupnost přesahuje 30. Vysoká zvedací síla Paralelogram samočinné vyrovnávání nářadí umožňuje rychlejší a přesnější manipulaci s nákladem na paletě Rovnoměrná síla ve všech polohách ramene nakladače - díky konstrukci mechanismu vyklápění lžíce je trhací síla modelů AVANT nejlepší této třídy navíc velmi rovnoměrná v celém rozsahu zavírání lžíce. Úhel naklonění lžíce odpovídá jak potřebě nabírání tak i vyprázdnění. Díky hydraulickému paralelogramu je navíc zvedací síla při zvedání větší. Hydraulický válec paralelogramu pomáhá zvedat břemeno.

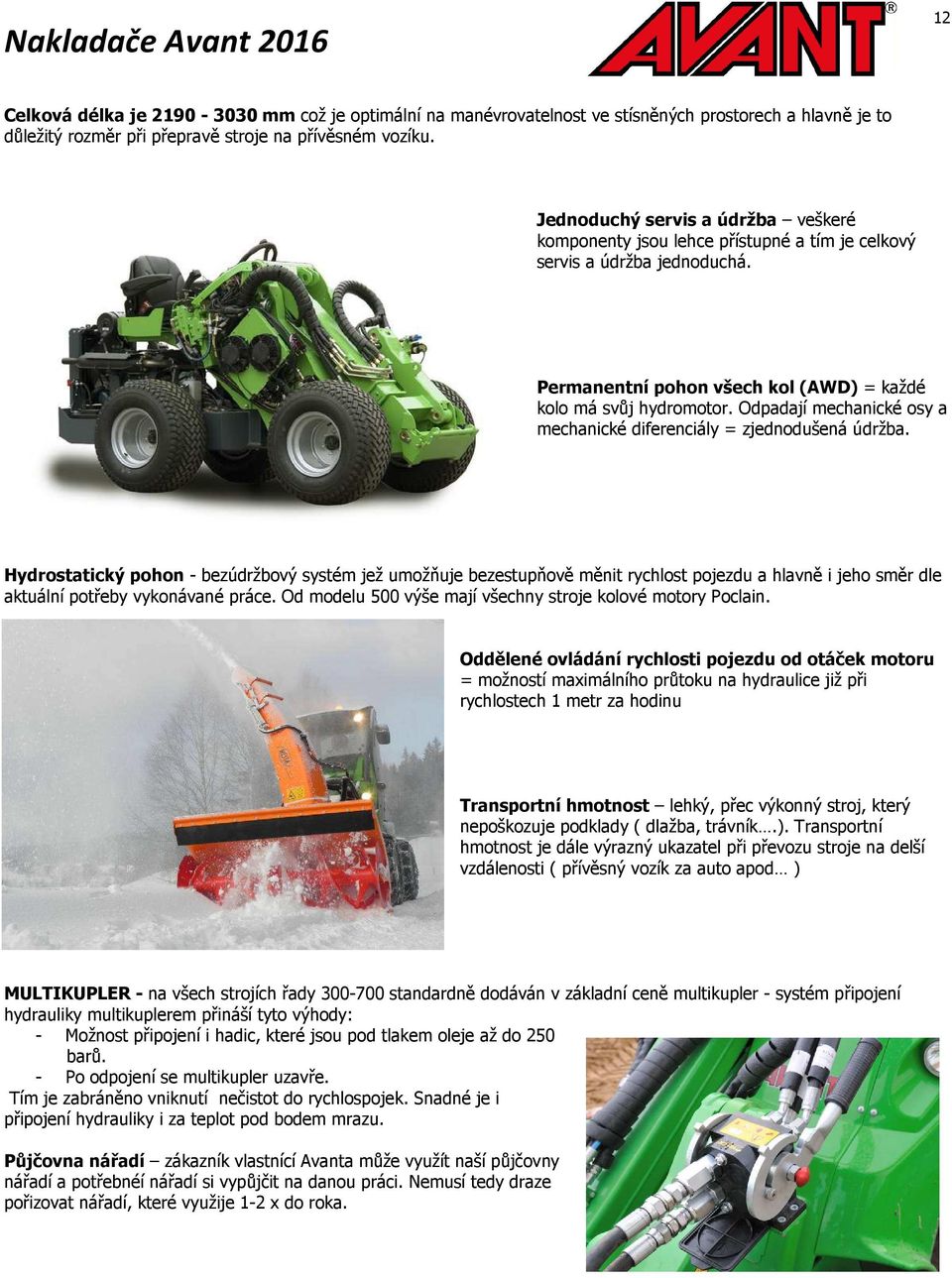

12 12 Celková délka je mm což je optimální na manévrovatelnost ve stísněných prostorech a hlavně je to důležitý rozměr při přepravě stroje na přívěsném vozíku. Jednoduchý servis a údržba veškeré komponenty jsou lehce přístupné a tím je celkový servis a údržba jednoduchá. Permanentní pohon všech kol (AWD) = každé kolo má svůj hydromotor. Odpadají mechanické osy a mechanické diferenciály = zjednodušená údržba. Hydrostatický pohon - bezúdržbový systém jež umožňuje bezestupňově měnit rychlost pojezdu a hlavně i jeho směr dle aktuální potřeby vykonávané práce. Od modelu 500 výše mají všechny stroje kolové motory Poclain. Oddělené ovládání rychlosti pojezdu od otáček motoru = možností maximálního průtoku na hydraulice již při rychlostech 1 metr za hodinu Transportní hmotnost lehký, přec výkonný stroj, který nepoškozuje podklady ( dlažba, trávník.). Transportní hmotnost je dále výrazný ukazatel při převozu stroje na delší vzdálenosti ( přívěsný vozík za auto apod ) MULTIKUPLER - na všech strojích řady standardně dodáván v základní ceně multikupler - systém připojení hydrauliky multikuplerem přináší tyto výhody: - Možnost připojení i hadic, které jsou pod tlakem oleje až do 250 barů. - Po odpojení se multikupler uzavře. Tím je zabráněno vniknutí nečistot do rychlospojek. Snadné je i připojení hydrauliky i za teplot pod bodem mrazu. Půjčovna nářadí zákazník vlastnící Avanta může využít naší půjčovny nářadí a potřebnéí nářadí si vypůjčit na danou práci. Nemusí tedy draze pořizovat nářadí, které využije 1-2 x do roka.

13 13 Technika Avant- modelové řady Obsluha sedí na přední části nakladače = výborný výhled na nářadí a na hlavně na práci. Obsluha se nemusí vyklánět anebo jinak namáhat. Sedět vpředu, nejblíže k pracovnímu nářadí, jak to jen jde. Přesně tam, kde má obsluha stroje optimální přehled. Excentrická konstrukce ramene - Pravostranný design zvedacího ramene a nižší konstrukce přední části stroje zaručují neomezený výhled na pracovní nářadí. Plochá konstrukce ramene umožňuje obsluze optimální a dobrý výhled na břit lžíce, hroty vidlí nebo upínací desku při připojování nářadí. A to vše bez nutnosti se vyklánět či jinak nahýbat. Jednotrubková konstrukce ramene a jeden zvedací píst zjednodušuje údržbu stroje a výrazně snižuje namáhání zvedacího ramene při excentrické zatížení nářadí. To vše zaručuje delší životnost. Výborná ergonomie Dostatek místa i pro velké uživatele Intuitivní ovládání, dobře umístěné ovládací prvky Excelentní pocit z jízdy Neomezený výhled Lehký výstup a nástup obsluhy ovládání teleskopického ramene a pomocné hydrauliky pomocí multifunkčního joysticku urychluje výrazně práci a přispívá ke komfortu obsluhy

14 14 Nakladače Avant 2016 Technika Avant- modelové řady R20/28/35 Obsluha sedí na zadní části nakladače = lepší průjezd stísněnými uličkami a rohy a poměrně slušný výhled na nářadí a na hlavně na práci. Excentrická konstrukce ramene - Pravostranný design zvedacího ramene a nižší konstrukce přední části stroje zaručují neomezený výhled na pracovní nářadí. Plochá konstrukce ramene umožňuje obsluze optimální a dobrý výhled na břit lžíce, hroty vidlí nebo upínací desku při připojování nářadí. A to vše bez nutnosti se vyklánět či jinak nahýbat. Jednotrubková konstrukce ramene a jeden zvedací píst zjednodušuje údržbu stroje a výrazně snižuje namáhání zvedacího ramene při excentrické zatížení nářadí. To vše zaručuje delší životnost. Výborná ergonomie Dostatek místa i pro velké uživatele Intuitivní ovládání, dobře umístěné ovládací prvky Excelentní pocit z jízdy Neomezený výhled Lehký výstup a nástup obsluhy ovládání teleskopického ramene a pomocné hydrauliky pomocí multifunkčního joysticku urychluje výrazně práci a přispívá ke komfortu obsluhy

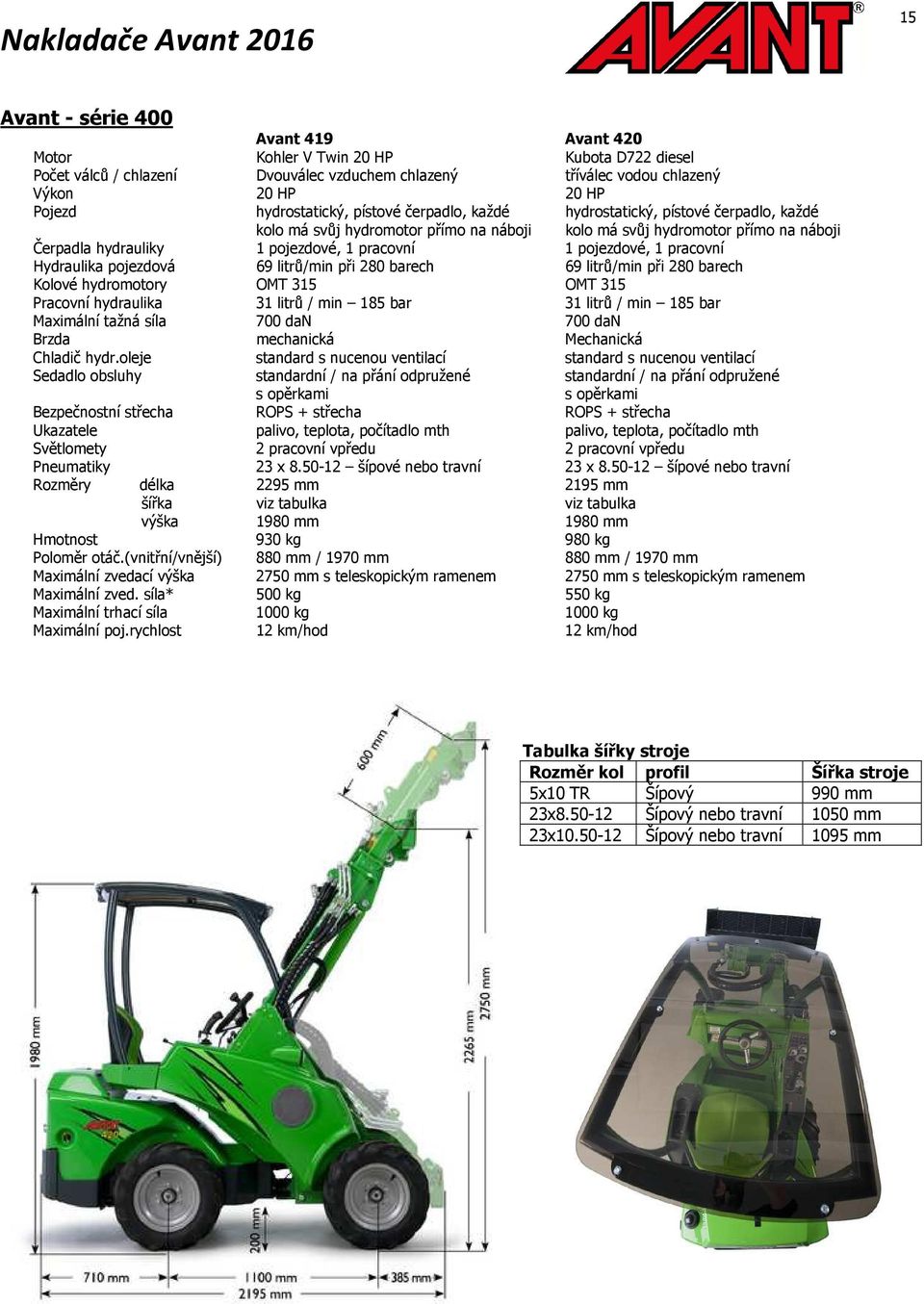

15 15 Avant - série 400 Avant 419 Avant 420 Motor Kohler V Twin 20 HP Kubota D722 diesel Počet válců / chlazení Dvouválec vzduchem chlazený tříválec vodou chlazený Výkon 20 HP 20 HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor přímo na náboji Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní Hydraulika pojezdová 69 litrů/min při 280 barech 69 litrů/min při 280 barech Kolové hydromotory OMT 315 OMT 315 Pracovní hydraulika 31 litrů / min 185 bar 31 litrů / min 185 bar Maximální tažná síla 700 dan 700 dan Brzda mechanická Mechanická Chladič hydr.oleje standard s nucenou ventilací standard s nucenou ventilací hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor přímo na náboji Sedadlo obsluhy standardní / na přání odpružené s opěrkami standardní / na přání odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha Ukazatele palivo, teplota, počítadlo mth palivo, teplota, počítadlo mth Světlomety 2 pracovní vpředu 2 pracovní vpředu Pneumatiky 23 x šípové nebo travní 23 x šípové nebo travní Rozměry délka 2295 mm 2195 mm šířka viz tabulka viz tabulka výška 1980 mm 1980 mm Hmotnost 930 kg 980 kg Poloměr otáč.(vnitřní/vnější) 880 mm / 1970 mm 880 mm / 1970 mm Maximální zvedací výška 2750 mm s teleskopickým ramenem 2750 mm s teleskopickým ramenem Maximální zved. síla* 500 kg 550 kg Maximální trhací síla 1000 kg 1000 kg Maximální poj.rychlost 12 km/hod 12 km/hod Tabulka šířky stroje Rozměr kol profil Šířka stroje 5x10 TR Šípový 990 mm 23x Šípový nebo travní 1050 mm 23x Šípový nebo travní 1095 mm

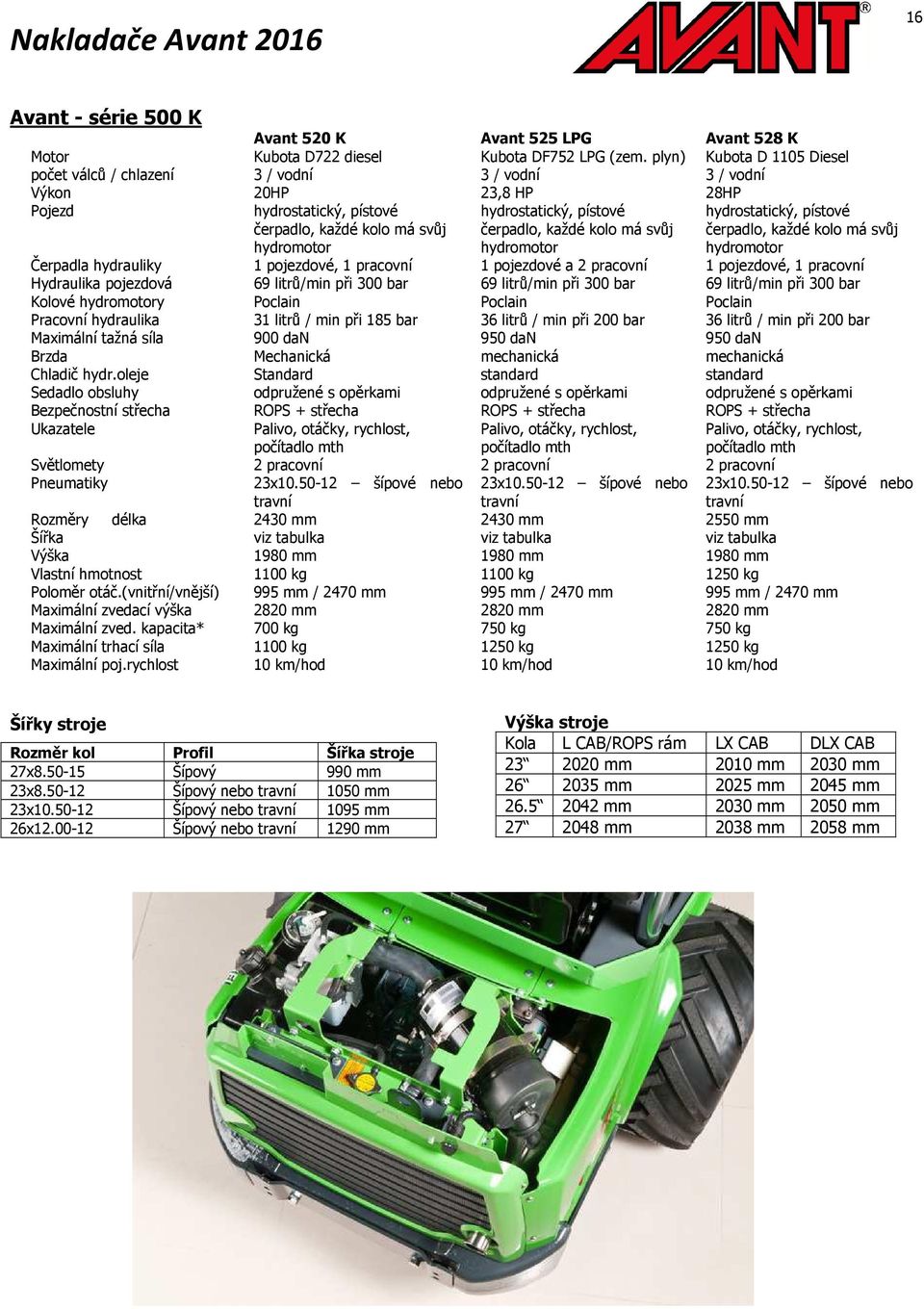

16 16 Avant - série 500 K Avant 520 K Avant 525 LPG Avant 528 K Motor Kubota D722 diesel Kubota DF752 LPG (zem. plyn) Kubota D 1105 Diesel počet válců / chlazení 3 / vodní 3 / vodní 3 / vodní Výkon 20HP 23,8 HP 28HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové a 2 pracovní 1 pojezdové, 1 pracovní Hydraulika pojezdová 69 litrů/min při 300 bar 69 litrů/min při 300 bar 69 litrů/min při 300 bar Kolové hydromotory Poclain Poclain Poclain Pracovní hydraulika 31 litrů / min při 185 bar 36 litrů / min při 200 bar 36 litrů / min při 200 bar Maximální tažná síla 900 dan 950 dan 950 dan Brzda Mechanická mechanická mechanická Chladič hydr.oleje Standard standard standard Sedadlo obsluhy odpružené s opěrkami odpružené s opěrkami odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha ROPS + střecha Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní 2 pracovní Pneumatiky 23x šípové nebo 23x šípové nebo travní travní Rozměry délka 2430 mm 2430 mm 2550 mm Šířka viz tabulka viz tabulka viz tabulka Výška 1980 mm 1980 mm 1980 mm Vlastní hmotnost 1100 kg 1100 kg 1250 kg Poloměr otáč.(vnitřní/vnější) 995 mm / 2470 mm 995 mm / 2470 mm 995 mm / 2470 mm Maximální zvedací výška 2820 mm 2820 mm 2820 mm Maximální zved. kapacita* 700 kg 750 kg 750 kg Maximální trhací síla 1100 kg 1250 kg 1250 kg Maximální poj.rychlost 10 km/hod 10 km/hod 10 km/hod 23x šípové nebo travní Šířky stroje Rozměr kol Profil Šířka stroje 27x Šípový 990 mm 23x Šípový nebo travní 1050 mm 23x Šípový nebo travní 1095 mm 26x Šípový nebo travní 1290 mm Výška stroje Kola L CAB/ROPS rám LX CAB DLX CAB mm 2010 mm 2030 mm mm 2025 mm 2045 mm mm 2030 mm 2050 mm mm 2038 mm 2058 mm

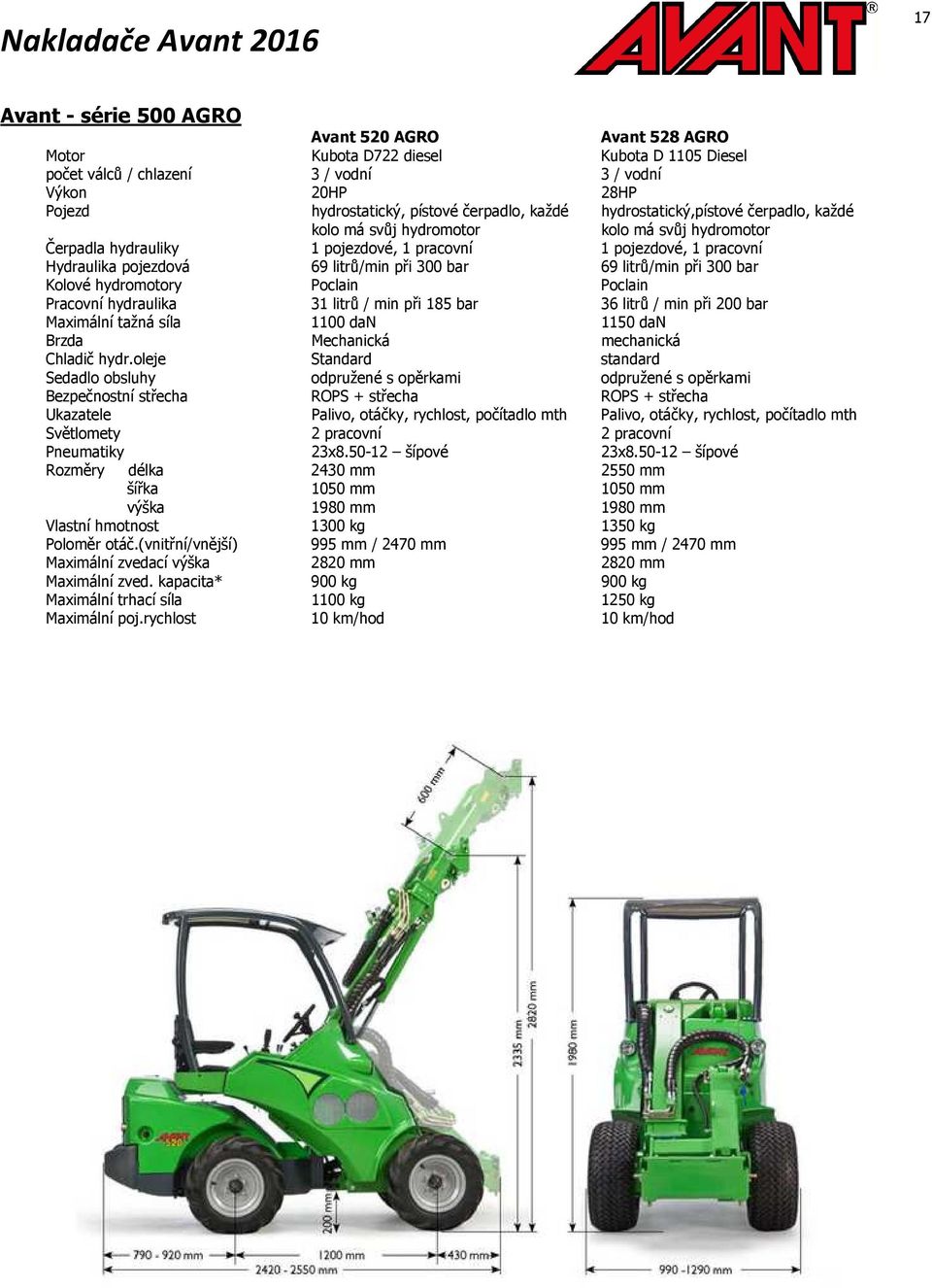

17 17 Avant - série 500 AGRO Avant 520 AGRO Avant 528 AGRO Motor Kubota D722 diesel Kubota D 1105 Diesel počet válců / chlazení 3 / vodní 3 / vodní Výkon 20HP 28HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický,pístové čerpadlo, každé kolo má svůj hydromotor Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní Hydraulika pojezdová 69 litrů/min při 300 bar 69 litrů/min při 300 bar Kolové hydromotory Poclain Poclain Pracovní hydraulika 31 litrů / min při 185 bar 36 litrů / min při 200 bar Maximální tažná síla 1100 dan 1150 dan Brzda Mechanická mechanická Chladič hydr.oleje Standard standard Sedadlo obsluhy odpružené s opěrkami odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní Pneumatiky 23x šípové 23x šípové Rozměry délka 2430 mm 2550 mm šířka 1050 mm 1050 mm výška 1980 mm 1980 mm Vlastní hmotnost 1300 kg 1350 kg Poloměr otáč.(vnitřní/vnější) 995 mm / 2470 mm 995 mm / 2470 mm Maximální zvedací výška 2820 mm 2820 mm Maximální zved. kapacita* 900 kg 900 kg Maximální trhací síla 1100 kg 1250 kg Maximální poj.rychlost 10 km/hod 10 km/hod

18 18 Avant - série 600 Avant 630 A21216 Avant 635 A21145 Avant 640 A21581 Motor Kubota D1105 diesel Kubota V 1505 Diesel Kubota V 1505 Diesel Počet válců/ chlazení 3 / vodní 4 / vodní 4 / vodní Výkon 28HP 37,5HP 37,5HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor, 2 rychlosti Čerpadla 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní Hydraulika pojezdová 84 litrů/min při 300 barech 84 litrů/min při 300 barech 92 litrů/min při 365 barech Tažná síla 1400 dan 1400 dan 700 / 1400 dan Pracovní hydraulika 2 čerpadla litrů/min 200 bar 2 čerpadla litrů/min 200 bar 2 čerpadla litrů/min 200 bar Brzda mechanická mechanická mechanická Chladič hydr.oleje standard standard standard Sedadlo obsluhy odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání Bezpečnostní střecha ROPS + FOPS (na přání) + střecha ROPS + FOPS (na přání) + střecha ROPS + FOPS (na přání) + střecha Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní 2 pracovní Pneumatiky 26x šípové nebo travní 26x šípové nebo travní 26x šípové nebo travní Rozměry délka 2550 mm 2550 mm 2550 mm Šířka 1290 mm ( 26 x ) 1290 ( 26 x ) 1290 ( 26 x ) Výška 2090 mm 2090 mm 2090 mm Hmotnost 1350 kg 1380 kg 1450 kg Poloměr otáč.(vnitřní/vnější) 900 mm / 2470 mm 900 mm / 2470 mm 900 / 2470 mm Maximální zvedací výška 2820 mm 2820 mm 2820 mm Maximální zved. Kapacita 1000 kg 1000 kg 1000 kg Maximální trhací síla 1250 kg 1250 kg 1250 kg Maximální poj.rychlost 15 km / hod 15 km / hod 0-11/0-22 km/hod, elhyd. řazení Výška stroje ( U DLX je klima na zadní stěně) Kola L CAB/ROPS rám LX CAB DLX CAB mm 2010 mm 2030 mm mm 2025 mm 2045 mm mm 2030 mm 2050 mm mm 2038 mm 2058 mm Šířka stroje Rozměr kol Šířka stroje 27x mm 23x mm 26x mm

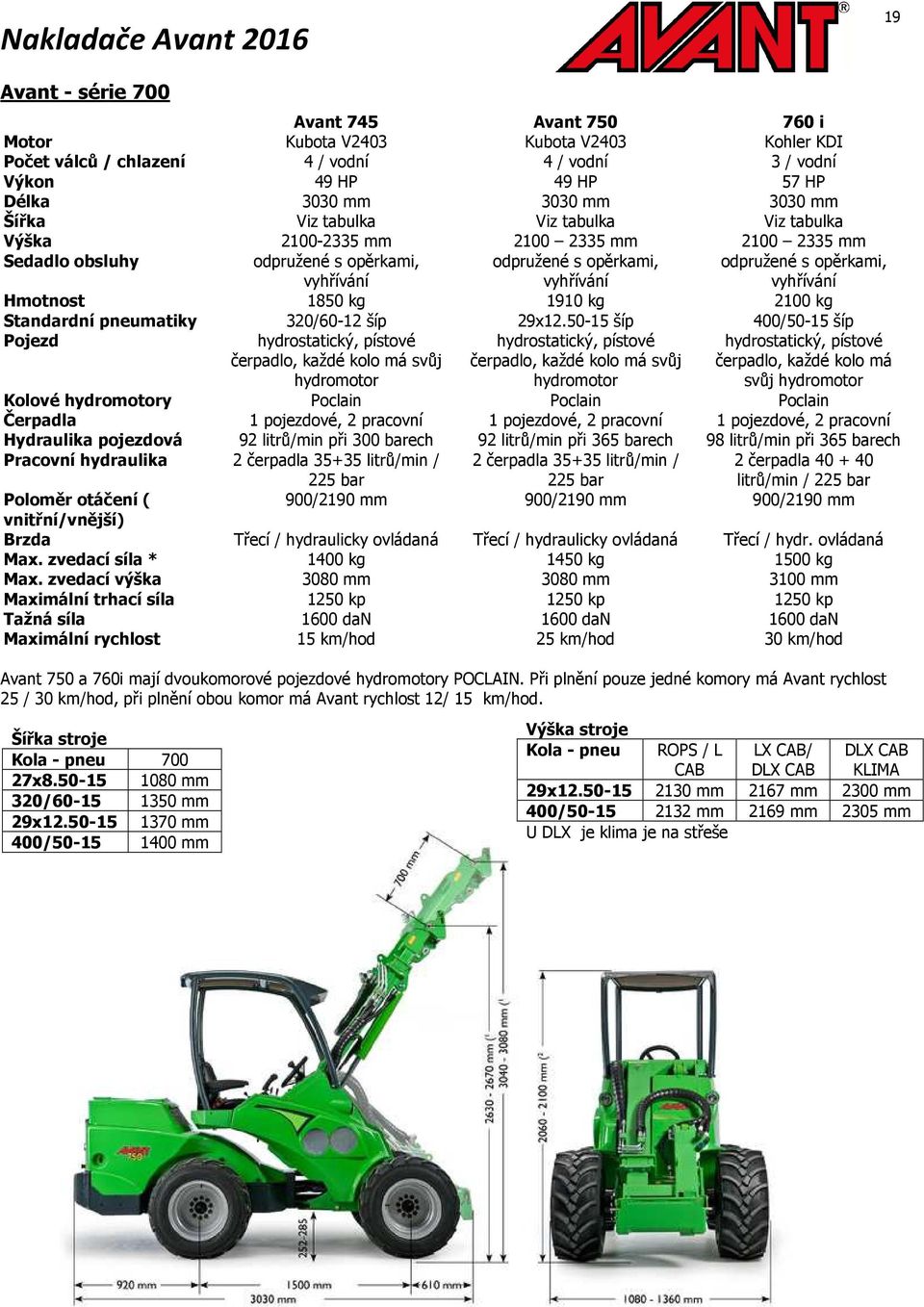

19 19 Avant - série 700 Avant 745 Avant i Motor Kubota V2403 Kubota V2403 Kohler KDI Počet válců / chlazení 4 / vodní 4 / vodní 3 / vodní Výkon 49 HP 49 HP 57 HP Délka 3030 mm 3030 mm 3030 mm Šířka Viz tabulka Viz tabulka Viz tabulka Výška mm mm mm Sedadlo obsluhy odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání odpružené s opěrkami, vyhřívání Hmotnost 1850 kg 1910 kg 2100 kg Standardní pneumatiky 320/60-12 šíp 29x šíp 400/50-15 šíp Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Kolové hydromotory Poclain Poclain Poclain Čerpadla 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní 1 pojezdové, 2 pracovní Hydraulika pojezdová 92 litrů/min při 300 barech 92 litrů/min při 365 barech 98 litrů/min při 365 barech Pracovní hydraulika 2 čerpadla litrů/min / 225 bar 2 čerpadla litrů/min / 225 bar 2 čerpadla litrů/min / 225 bar Poloměr otáčení ( 900/2190 mm 900/2190 mm 900/2190 mm vnitřní/vnější) Brzda Třecí / hydraulicky ovládaná Třecí / hydraulicky ovládaná Třecí / hydr. ovládaná Max. zvedací síla * 1400 kg 1450 kg 1500 kg Max. zvedací výška 3080 mm 3080 mm 3100 mm Maximální trhací síla 1250 kp 1250 kp 1250 kp Tažná síla 1600 dan 1600 dan 1600 dan Maximální rychlost 15 km/hod 25 km/hod 30 km/hod Avant 750 a 760i mají dvoukomorové pojezdové hydromotory POCLAIN. Při plnění pouze jedné komory má Avant rychlost 25 / 30 km/hod, při plnění obou komor má Avant rychlost 12/ 15 km/hod. Šířka stroje Kola - pneu x mm 320/ mm 29x mm 400/ mm Výška stroje Kola - pneu ROPS / L CAB LX CAB/ DLX CAB DLX CAB KLIMA 29x mm 2167 mm 2300 mm 400/ mm 2169 mm 2305 mm U DLX je klima je na střeše

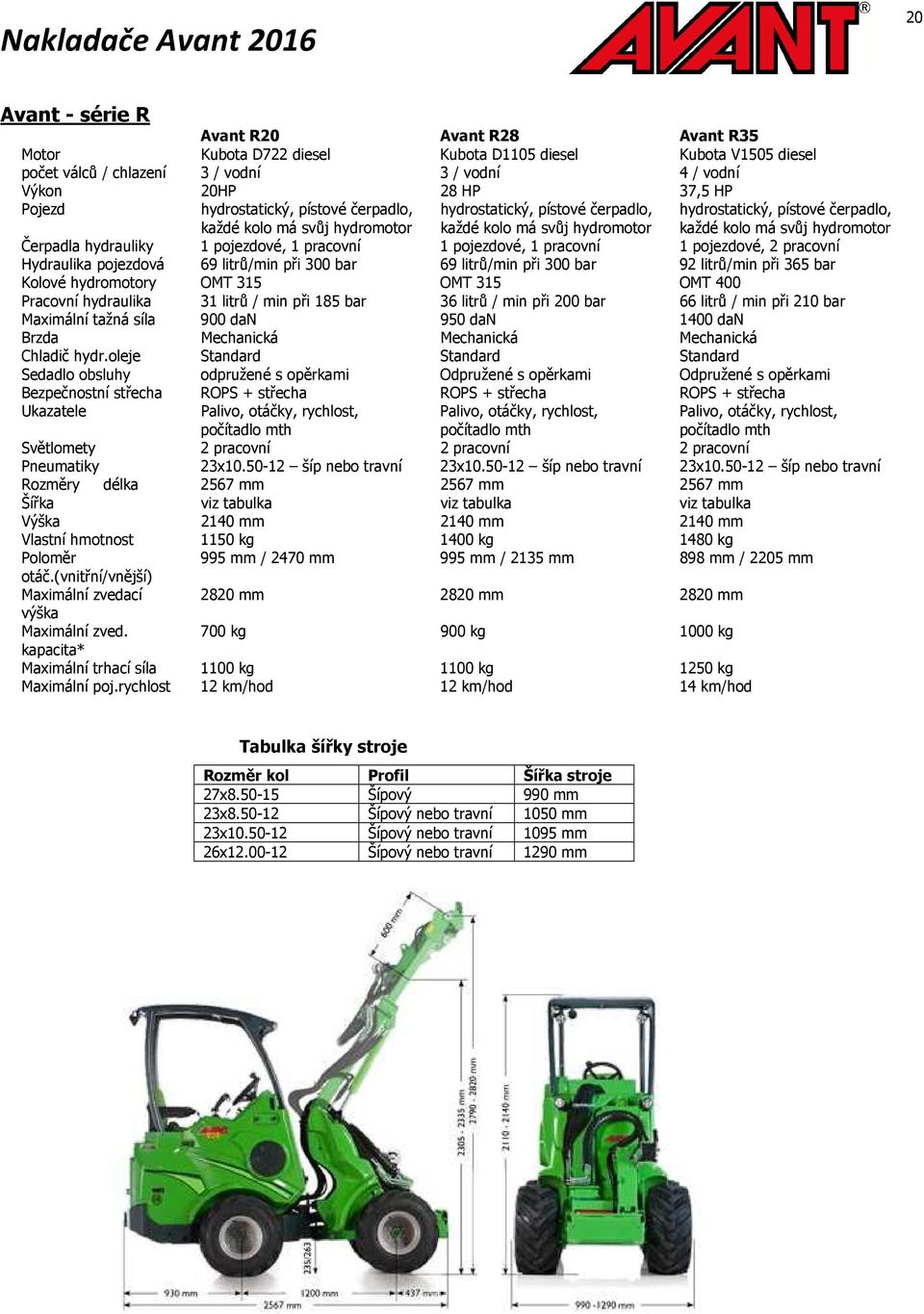

20 20 Avant - série R Avant R20 Avant R28 Avant R35 Motor Kubota D722 diesel Kubota D1105 diesel Kubota V1505 diesel počet válců / chlazení 3 / vodní 3 / vodní 4 / vodní Výkon 20HP 28 HP 37,5 HP Pojezd hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Čerpadla hydrauliky 1 pojezdové, 1 pracovní 1 pojezdové, 1 pracovní 1 pojezdové, 2 pracovní Hydraulika pojezdová 69 litrů/min při 300 bar 69 litrů/min při 300 bar 92 litrů/min při 365 bar Kolové hydromotory OMT 315 OMT 315 OMT 400 Pracovní hydraulika 31 litrů / min při 185 bar 36 litrů / min při 200 bar 66 litrů / min při 210 bar Maximální tažná síla 900 dan 950 dan 1400 dan Brzda Mechanická Mechanická Mechanická Chladič hydr.oleje Standard Standard Standard Sedadlo obsluhy odpružené s opěrkami Odpružené s opěrkami Odpružené s opěrkami Bezpečnostní střecha ROPS + střecha ROPS + střecha ROPS + střecha hydrostatický, pístové čerpadlo, každé kolo má svůj hydromotor Ukazatele Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Palivo, otáčky, rychlost, počítadlo mth Světlomety 2 pracovní 2 pracovní 2 pracovní Pneumatiky 23x šíp nebo travní 23x šíp nebo travní 23x šíp nebo travní Rozměry délka 2567 mm 2567 mm 2567 mm Šířka viz tabulka viz tabulka viz tabulka Výška 2140 mm 2140 mm 2140 mm Vlastní hmotnost 1150 kg 1400 kg 1480 kg Poloměr 995 mm / 2470 mm 995 mm / 2135 mm 898 mm / 2205 mm otáč.(vnitřní/vnější) Maximální zvedací 2820 mm 2820 mm 2820 mm výška Maximální zved. 700 kg 900 kg 1000 kg kapacita* Maximální trhací síla 1100 kg 1100 kg 1250 kg Maximální poj.rychlost 12 km/hod 12 km/hod 14 km/hod Tabulka šířky stroje Rozměr kol Profil Šířka stroje 27x Šípový 990 mm 23x Šípový nebo travní 1050 mm 23x Šípový nebo travní 1095 mm 26x Šípový nebo travní 1290 mm

21 21 Příslušenství Avant 400/500/600/700/R Teleskopické rameno Teleskopické rameno je prodloužení výsuvu ramene. U modelů 500,600 a 700 je již ve standardním provedení Paralelogram Vyrovnávání naklopení nářadí s podkladem. Paralelogram je hydraulický. Multifunkční joystik Rozšíření standardních funkcí joystiku o další 2 páry ovládané tlačítky a kolíbkou elektromagneticky. Ovládání třetí funkce a paralelogramu. U modelů 700 je ve standardu, u modelů 600 na přání. Multifunkční joystik Rozšíření standardních funkcí joystiku o další 1 pár - ovládaný tlačítky elektromagneticky. Ovládání třetí funkce je volitelné pouze u modelů 400 a 500. Plovoucí poloha Elektricky spínaná plovoucí poloha ramene a desky. Uzávěrka diferenciálu Antislip ventil Antislip ventil u hydrostaticky poháněných strojů nahrazuje uzávěrku diferenciálu. Ovládání je elektrohydraulické. Vyhřívání motoru HD Pneumatiky mimo sérii 400 Volitelné příslušenství. Topná Heavy Duty pneumatiky spirála vsazená do bloku Rozměr 26x hlavy. Pomáhá ohřát Větší odolnost proti průrazu elektrickým proudem (220V) MW T motor v horších klimatických podmínkách. Pracovní světlomet LED Pracovní světlomet 12 V LED diody, 700 lm 2 vpředu 1 vzadu Ochranné lišty A33916/A35732 Pracovní světlomet LED Pracovní světlomet 12 V LED diody, 1800 lm 2 vpředu 1 vzadu Ochranné lišty A34917/A35731 Komunální sada Výbava pro provoz na pozemních komunikacích. Obsahuje hlavní světla dálková a potkávací, směrová světla. A21218 Předehřev nafty Předehřev je instalovaný navedení paliva do motoru před prvním palivovým filtrem.

22 22 Katalysator mimo Avant 419 Zadní upínací deska pouze 528 a 600 A Umožňuje upnutí sypače nebo závaží A33658 Nabíječka baterie Závěs ISO 50 Bez nutnosti připojení na baterii. Připojuje se do přístrojového konektoru. Ukazatel nabití A64927 Průměr koule 50 mm. Používá se v kombinaci se zadním závažím 2x90 kg A přední hydraulická sekce Zadní hydraulický vývod jedno- i dvoučinný Přídavný přední dvoučinný Zadní hydraulický vývod, hydraulický okruh. dvojčinný Elektrická zásuvka na přání. Hydraulické zamykání nářadí Zamykání nářadí na desce pomocí hydraulického válce, ovládaného z kabiny oblsuhy. A34362 Tlumič rázů Tlumič rázů vsazený do okruhu zvedání ramene. Dovoluje vyšší pojezdové rychlosti i s těžkými břemeny. Chrání rameno a stroj před nežádoucími namáháními. Vhodné na Avant 635 a vyšší řady. Zadní závaží mimo sérii 400 Zadní závaží 90 kg montované. Hmotnost 2 x 90 kg = 180kg. Montované za zadními koly. A Zadní závaží Hmotnost 29 kg 1 ks Zadní závaží pro všechny série Zadní závaží se závěsem ISO 50 Zadní závaží 40 kg montované. Hmotnost 29 kg Hmotnost 2 x 40 kg = 80kg. Závěs na oko 20 mm nebo Montované za zadními koly. ISO 50 A Navařovací deska nářadí Upínací navařovací deska Upínací deska s plovoucí polohou mechanickou

23 23 Imobilizér s GPS Sněhové řetězy GPS monitoring stroje včetně SMS alarmu při odcizení. Jednotka hlásí pozici a pohyb stroje přes GPRS. V případě odcizení hlásí pozici jako alarm Speciální sněhové řetězy. Dodávané po dvou kusech. Hydraulický multikupler Nové připojení přídavné hydrauliky pomocí bezodkapových rychlospojek. umístěných v mechanismu s možností snadnějšího připojení v těžších podmínkách A34366 A65250 A65251 A65371 Multikupler strana nakladače Strana nářadí, 3 rychlospojky Strana nářadí, 2 rychlospojky, tlak a zpátečka Strana nářadí, 2 rychlospojky, tlak a lekáž HD Plasty Více odolné kryty pro extrémní podmínky. HD plasty jsou vyrobeny z odolnějšího a pevnějšího materiálu, než jsou standardní ABS plasty. Jsou vhodné pro extrémní provozní podmínky, jako je práce při demolicích a těžkých stavebních pracech. Pouze pro Avant 528, 630 a 635. Platí pouze při objednání s novým strojem Pomocný přepínač funkcí Přídavný blok rozšiřuje možnost elektrického ovládání dalších funkcí 1 x vypínač ON/OFF 2 x třípolohový vypínač kolíbkový s aretací v nulové poloze Držáky, kabelové svazky, relátka Střecha FOPS Pevná střecha Ochrana proti pádu Zadní schránka na nářadí Zadní schránka na nářadí s víkem zamykatelná. Vhodní na ruční nářadí, motorovou pilu, lopatu. A36573 Pouze pro AV700 Zadní ochranná mříž pouze AV500 Zadní ochranná mříž Pouze na modely A500 Obj. číslo A36572 Elektro konektor pro MULTIKUPLER Elektro připojení pro Multikupler dostupné od 05/2016 Sada popruhů pro zvedání jeřábem za ROPS rám Sada popruhů určená pro zvedání Avanta za rám ROPS jeřábem. Obj. číslo A Sada řetězů pro zvedání jeřábem za kabinu LX a DLX Sada řetězů a upnutí určená pro zvedání Avanta za střechu kabiyn LX/DLX jeřábem. Obj. číslo A417352

24 24 Kabiny pro nakladače Avant Na každý požadavek nabízí Avant Tecno odpovídající kabinu. Avant kabina L Jednoduché a ekonomické řešení tam, kde není zapotřebí plnou kabinu s topením. Je to zakrytí pravé a zadní části stroje. Dále je doplněno čelní sklo vrstvené a bezpečnostní se stěračem. Součástí kitu není výbava pro provoz na pozemních komunikacích. Možnost dovýbavy na již dodaný stroj Příslušenství pro kabiny LX Maják magnetický včetně držáku Zpětná zrcátka Výbava pro provoz na pozemních komunikacích ( maják, světla přední a zadní, trojúhelník, blinkry )

25 25 Kabina LX nový design kabiny (pouze 200/400/500/600/700) Úplně nový design kabiny koncepčně vychází z DLX kabiny. Kabina LX je vybavena všemi okny z bezpečnostního skla, na dveřích dole je bezpečnostní klapka. Topení je realizováno stejně jako u kabiny DLX proud vzduchu jak na okno, tak i na paty obsluhy. Topení je umístěno v prostou pod sedačkou nebrání při nastupování nebo vystupování Zadní blatníky volitelné pro 528/600/700 Standardní výbava Závislé topení vodní s ventilací. Stěrač Pracovní světla vpředu ROPS Rozšířený přístrojový panel Blatníky na přední nápravě Možnost odejmutí pravého okna a dveří bez použití nářadí. Střecha z polykarbonátu = průhledná Výbava na přání Integrovaná výbava pro provoz na pozemních komunikacích Pracovní světla, zpětná zrcátka Zadní blatníky Tuhá rámová konstrukce nová koncepce. Nová koncepce rámu vpředu rozšířená zajišťuje podstatně lepší výhled obsluhy na práci a zároveň poskytuje obsluze dostatečnou ochranu pře pádem a otočením. Umístění vodního topení. Toto umístění nepřekáží ve dveřích (ve sloupku) při nastupování nebo vystupování a umožňuje rozvod tepla k patám obsluhy

26 26 Avant - kabina DLX (pouze 200/400/500/600/700) Zcela nová kabina DLX. Kabina je s kompletní skleněnou výplní bezpečnostní sklo. Závislé topení vodní s ventilací. Stěrač Integrovaná výbava pro provoz na pozemních komunikacích Pracovní světla vpředu a vzadu Sedačka Grammer Vnitřní čalounění Kvalitní audio soustava Zpětná zrcátka ROPS a FOPS Rozšířený přístrojový panel Klimatizace na přání u modelu 600 a 700 Blatníky na obou nápravách na přední na přání) Příslušenství Klimatizace pouze pro AV635 a 750 U strojů AV635 je pak omezen okruh přídavné hydrauliky na 60 litrů/min při 210 barech.

27 27 Volba pneumatik na stroje Avant Objednací číslo kompletního kola Rozměr Profil Disk x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 100 mm x x 120 mm x x 120 mm x x 100 mm x x 100 mm x x 120 mm x x 120 mm x x 100 mm x x 100 mm x x 120mm x x 120 mm x x 120 mm /60-12 HD 3 6 x 120 mm / x 140 mm / x 140 mm Komentář k přehledu nářadí doporučené kompatibilní nekompatibilní

28 28 Avant profesionální pomocník při přípravě půdy Avant je ideální pomocník při předseťové přípravě půdy, modelaci terénu a při péči o trávníky. Pokud hledáte stroj, který dokáže převézt terénem těžší břemena bez toho, aniž by nějak poškodil podklad, stroj, který se bezpečně umí pohybovat terénem i se zátěží a navíc hledáte účinného pomocníka, je Avant to správné řešení. Kompaktní rozměry dovolují manipulaci i ve stísněných prostorech. Výkonný motor a přídavná hydraulika v kombinaci se širokým záběrem pracovních adaptérů nemají v této třídě nakladačů konkurenci. Sekačka se sběrem, mulčovač, adaptéry pro zimní údržbu to je jen malý výčet možností strojů Avant

29 29 Avant v zemědělství Bezpečnost provozu na Vaší farmě. Pevný kloub, kontrola přetížení, bezpečnostní rám, nízko uložené těžiště.. to jsou všechno vlastnosti, které Vám zajistí bezpečnou práci s Avantem na Vaší farmě. Kompaktní rozměry a velké nosnost v poměru s vlastní hmotností vybízejí přímo k využití nakladače Avant v zemědělství. Kydání, zakrmování, stohování (až 4 balíky sena lze stohovat na sebe), manipulace balíků senáže (Avant 520 AGRO dokáže zvednout balík senáže cca kg až do výše 2,82 metru ), nakládání krmících vozů, nakládání hnoje. to je jen malý výčet prací, které je schopen Avant na farmě zastat.

30 30 Avant a údržba chodníku silnic a areálů Avant je ideální stroj pro údržbu veřejných i soukromých ploch Díky rozsáhlému spektru nářadí je Avant využitelný při celoroční údržbě silnic, chodníků, parkovišť. Dále je vhodný pomocník při stavbě cest, chodníků a jiných stezek. Díky kloubovému řízení jsou stroje Avant vhodné i pro údržbu chodníků, které jsou užší než 120 cm. Na přání je možno stroje Avant dovybavit kabinou s topením. Pak již stroje Avant nemají žádnou překážku při zimní údržbě.

31 31 Avant ve stavebnictví Nakladače Avant se umí velice dobře pohybovat uvnitř objektů a díky možnosti agregace například bouracího kladiva jsou tyto stroje vhodné k demoličním a vyklízecím pracím. Domíchávání betonu, manipulace s paletami, vrtání děr, a lehčí zemní práce to je jen malý výčet dalších možných uplatnění strojů Avant.

32 32 Avant hobby I v oblasti domácích prací dokáže Avant ukázat, že je nejlepší. Vše začíná manipulací a přípravou palivového dřeva, pokračuje přes lehčí stavební práce a může končit například zimní údržbou. Avant jako pomocník se osvědčí například i při sečení trávy, odvozu sena, mulčování jak intenzivního tak i extenzivního a třeba i jako adrenalinové vyžití.

33 33 Nářadí pro nakladače AVANT Víceúčelové lžíce rovná hrana Pro Avant 200 Označení šířka objem AVL100SER mm 150 litrů Pro Avant Označení šířka objem AVL100 AVL mm 1100 mm 250 litrů 275 litrů AVL mm 300 litrů AVL mm 330 litrů AVL mm 350 litrů AVL mm 375 litrů AVL mm 400 litrů AVL mm 450 litrů Víceúčelové lžíce tahokov rovná hrana Pro Avant Označení Šířka objem AVT mm 250 litrů AVT mm 275 litrů AVT mm 300 litrů AVT mm 330 litrů AVT mm 350 litrů AVT mm 375 litrů AVT mm 400 litrů AVT mm 450 litrů Příslušenství Hrana se zuby Plastová lišta Rovnací Lžíce Pro Avant Označení šířka objem A mm 220 litrů A mm 240 litrů

34 34 Velkoobjemové lžíce Pro Avant 200 Označení šířka objem AVL mm 250 litrů AVL mm 300 litrů Pro Avant Označení šířka objem AVV mm 400 litrů AVV mm 440 litrů AVV mm 480 litrů AVV mm 520 litrů AVV mm 560 litrů AVV mm 600 litrů AVV mm 640 litrů AVV mm 720 litrů Vysokovýklopné lžíce Pro Avant 200 Označení Šířka objem AVL110V 1100 mm 150 litrů Pro Avant Označení Šířka objem AVL110V 1100 mm 150 litrů AVL130V 1300 mm 350 litrů AVL150V 1500 mm 450 litrů Vysokovýklopné lžíce XL Označení Šířka objem A mm 900 litrů

35 35 Lžíce 4 v 1 Lžíce, která je vhodná na těžší zemní práce, jako je strhávání terénu (funkce 1), bezezbytkové nabírání (2), hrnutí a modelace terénu (3) a klasické nabírání (4) Obj.číslo hrana Šířka objem A21245 hladká 1100 mm 155 litrů A21249 zubatá 1100 mm 155 litrů A21156 hladká 1280 mm 170 litrů A21184 zubatá 1280 mm 170 litrů A21266 hladká 1400 mm 210 litrů A21269 zubatá 1400 mm 210 litrů Lžíce na kamení A2999 A Lžíce na kamení 1050 mm Lžíce na kamení 1300 mm S touto lžící lze poměrně snadno a rychle sbírat nejen kameny ale například i odpad z plochy. Lžíce s hydraulickým přidržovačem Lžíce s rovnou hranou a hydraulickým přidržovačem jsou určeny pro manipulaci odpadů nebo například i hnoje. Obj.číslo šíře AVL110P 1100 mm AVL130P 1300 mm AVL150P 1500 mm Objem 275 litrů 330 litrů 375 litrů

36 36 Podkopové rameno 170 Hydraulické podkopové rameno Avant 170 je určeno pro nakladače řady 200. Ve své třídě je velice robustní a výkonné. Lze nastavit rychlost pohybu ramene. Ve standardu je dodáván se lžící 25 cm Obj. číslo Hmotnost Max.hloubka Otoč Standardní lžíce Lžíce 400 mm A kg 1700 mm mm Obj.číslo A33960 Podkopové rameno 210 Hydraulické podkopové rameno Avant 210 určeno pro modely od Avant 300 výše. Rychlost ramene je opět nastavitelná, ovládání je intuitivní Obj. číslo Hmotnost Max.hloubka Otoč Standardní lžíce Lžíce 250 mm Lžíce 750 mm A kg 2100 mm mm Obj.číslo A33960 Obj. číslo A33961

37 37 Podkopové rameno 260 Hydraulické podkopové rameno Avant 210 určeno pro modely od Avant 300 výše. Nové podkopové rameno nahrazující plně dosavadní podkopová ramena 220 a 250. Nový princip ovládání nové křížové ovladače s možností regulace průtoku umožňují zvládat daleko přesnější pohyby než s předchůdci tohoto modelu. Profesionální provedení podtrhují hydraulicky stavitelné opěrní nohy (ovládané jednotlivě), rychloupnutí lžíce s mechanickým zámkem a stranové přetáčení pomocí dvou hydraulických pístnic. Obj. číslo Hmotnost Max.hloubka Otoč Standardní lžíce A kg 2600 mm mm Příslušenství Lžíce 250 mm A Lžíce 750 mm A35230 Rychloupínací mezikus na lžíci S se stranovým natáčením A35249

38 38 Avant 150 MINIPODKOP Inovovaná verze oblíbeného nářadí Rychloupnutí lžíce jako standard Rychlá adaptace na nakladač Jednoduché a lehké nářadí, které ve spojení s nakladačem Avant vytváří velice výkonnou sestavu. Minipodkop je díky své hmotnosti nářadí, které se při transportu na zakázku jednoduše převáží v kufru, na korbě, na káře Minipodkop 150 je konstruován s ohledem na snadnější připojení na nakladač. Na minipodkopu je ve standardu rychloupnutí lžíce lžíce není na čepech, je uložena na hácích, zajištěných jedním šroubem. Díky tomuto systému je lžíce na upínači otočná o 180. Jako příslušenství je možné minipodkop dovybavit stranovým natáčením lžíce svahovou lžící. Universálnost využití minipodkopu rozšiřuje i velký výběr ze lžic. Technická data Standardní lžíce 400 mm Hloubka výkopu Max 1500 mm Volba lžic 250/400/750/1000 mm Rychloupnutí QUICK ATTACH S 30/150 Hmotnost 130 kg Objednací čísla Minipodkop se lžící 400 mm Stranové natáčení lžíce Lžíce 250 mm Lžíce 750 mm Lžíce 1000 mm A35317 A35320 A A35230 A35383 Mini-podkopové rameno Avant pro Avant 200 Hydraulické min podkopové rameno je určeno pro lehké práce. Jeho výhodou je malá hmotnost ( snadný transport ) a jednoduchá montáž a hlavně použití. Jeho maximální pracovní hloubka je 120 cm u modelu na AV200. AV200 minipodkop 120 Max.hloubka 120 cm Max.výška 150 cm Lžíce 25 cm Hmotnost 45 kg Obj.číslo A36822

39 39 Rozrušovač Umožňuje rozrušit tvrdý terén například polní cesty a pěšina. Jako druhá možnost využití je trhání pařezů stromků. AV200 Šířka 500 mm Pracovní hloubka Cca 300 mm Hmotnost 50 kg Obj. čísl o A46332 AV Šířka 500 mm Pracovní hloubka Cca 300 mm Hmotnost 50 kg Obj. čísl o A44412 Nivelátor Nivelátor slouží k dorovnávání připraveného terénu respektive slouží k rychlému přesunu hmoty po ploše. příslušenství Kloub s dorazem Obj.číslo Hmotnost Pracovní záběr AV200 A kg 1200 mm AV A kg 1200 mm A kg 1500 mm A33537X 120 kg 2000 mm Půdní vrtáky Hydraulicky poháněná vrtací hlava je jeden za dalších důležitých adaptérů na nakladače Avant. Je možné volit ze čtyř velikostí vrtacích hlav výběr se řídí podle prováděných prací a požadovaného kroutícího momentu. Závěs může být s jedním nebo se dvěma stupni volnosti možnost pohybu pouze okolo jednoho čepu anebo okolo2 čepů. Jako příslušenství lze volit Swing Control Systém ( SCS ) což je kontrola výkyvu zařízení používá se pro lepší stabilitu při transportu a lepší navádění při vrtání, pouze pro PD3 a PD4. Vrtáky se vyrábí v provedení pro zemitou půdu anebo pro kamenitou půdu Vrtáky lze nastavit prodloužením o délce 500 nebo 800 anebo 1000 mm.

40 40 Model PDD-2 Model PDX2-2 Model PD3-2 Model PD4-2 Upnutí vrtáku válec o průměru 65 mm Doporučený průtok oleje litrů/min litrů/min litrů/min litrů/min Doporučený tlak oleje barů barů barů barů Kroutící moment 925 Nm při 185 barech 1810 Nm při 185 bar 2780 Nm při 185 bar 3430 Nm při 185 bar Maximální průměr vrtáku zemitá půda 400 zemitá půda 500 zemitá půda 600 zemitá půda 900 v mm kamenitá půda 300 kamenitá půda 400 kamenitá půda 450 kamenitá půda 650 Vrtáky zemitá půda, délka 1200 mm Vrtáky kamenitá půda, karbid wolframu, délka 1200 mm průměr Objednací číslo Hlava Pilot Objednací číslo Hlava Pilot 100mm A E D650 PM-1 A TC D650 PM-2 150mm A E B3-06 PM-1 A TC B3-06 PM-2 200mm A E B3-08 PM-1 A TC B3-08 PM-2 225mm A E B3-09 PM-1 A TC B3-09 PM-2 250mm A E B3-10 PM-1 A TC B3-10 PM-2 300mm A E B3-12 PM-1 A TC B3-12 PM-2 350mm A E B3-14 PM-1 A TC B3-14 PM-2 400mm A E B3-16 PM-1 A TC B3-16 PM-2 450mm A E B3-18 PM-1 A TC B3-18 PM-2 500mm A E B3-20 PM-1 A TC B3-20 PM-2 600mm A E B3-24 PM-1 A TC B3-24 PM-2 750mm A E B3-30 PM-1 A TC B3-30 PM-2 900mm A E B3-36 PM-1 A TC B3-36 PM-2 Pro Avant sérii 200 je dostupná pouze vrtací hlava PDD-2 Pro ostatní modely se výběr liší podmínkami provozu a používanými vrtáky Drážkovací fréza Avant/DIGGA Australské drážkovače DIGGA pro nakladače Avant Drážkovací frézy jsou určeny k drážkování v terénu jak kamenitém, tak i písčitém, hlinitém.. apod. Drážkování je cca3 rychlejší než podkop. Drážkování se používá k podkládce kabelů, vodovodu, drenáži Výsledkem je drážka hluboká 750 nebo 900 mm o šířce 100, 150 nebo 200 mm. Řetězy se volí dle podmínek provozu. BFT CR drážkovač BigFoot 750, hloubka drážky 750 mm BFT CR drážkovač BigFoot 900, hloubka drážky 900 mm EARTH pro lehké půdy, bez kamenů FROST pro těžší půdy s občasným kamenem a kořenem COMBO pro tvrdší půdy, kameny, kořeny. Nejpoužívanější. DIGGATAC pro nejtvrdší podmínky, velice těžké tvrdé půdy, kameny.

41 41 Natáčecí mechanismus nářadí Jedná se o mezikus, vložený mezi nářadí a Avanta. Natáčení hydraulikou. Možnost natočení +/- 12,5 A Paletizační vidle Slouží k manipulaci palet Vyrábí se s hroty o délce 85 a 110 cm AV200 A21047 AV A21047 A21039 A21039AV Paletizační vidle 850 mm Paletizační vidle, délka 850 mm Paletizační vidle, délka 1100 mm Paletizační vidle, délka 1100 mm, rozteč desky 405 mm Hroty na balíky Ochranný rám A21512 Hydraulický přidržovač A33503 pro AV Průměr pro úchop od 180 mm 900 mm Nástavba paletizačních vidlí Otoč A upnutí Avant, bez paletizačních vidlí

42 42 Paletizační vidle s příčným posuvem Hydraulický boční posuv hrotů paletizačních vidlí umožňuje řidiči posouvat jednotlivé hroty od sebe nebo k sobě pomocí hydraulického válce a to celé z místa obsluhy. Systém také umožňuje posouvat oba hroty najednou vlevo nebo vpravo. To usnadní manipulaci s paletami blízko zdí či jiných překážek. Veškeré tyto operace se ovládají z místa obsluhy. Jako standard je dodávána zadní hrazda se sítí jako ochrana proti pádu a zároveň tuto hrazdu může řidič využít při manipulaci vysokých břemen a to tak, že břemeno mírně naklopí na sebe a opře o tuto hrazdu. Tím je břemeno stabilnější při převozu. Poznámka : pro toto příslušenství je doporučeno dovybavit pomocným přepínačem funkcí A Technická data Délka hrotů Hmotnost Objednací číslo 1100 mm 173 kg A21474 Paletizační vozík Umožňuje obsluze manipulovat těžší palety. Maximální výška Nosnost Délka hrotů Pneumatiky A mm 1500 kg 1100 mm 18x Půdní obracecí fréza Nářadí sloužící k předseťové přípravě. Fréza schová kameny a větší předměty (vše co neprojde sítem) na dno a přikryje to jemným materiálem. Model Pracovní záběr mm Celková šíře Pracovní hloubka 0-140mm mm 0-160mm Hmotnost 200 kg 218 kg 250 kg 290 kg Hmotn. se secím 230 kg 250 kg 290 kg 330 kg strojem Obj číslo A19010 A21010 A21237 A Příslušenství A21011 secí stroj pro A21010 A21238 secí stroj pro A21237 A secí stroj pro A

43 43 Půdní fréza Velice dobrý nástroj na rozmělnění hrud při předseťové přípravě Pracovní záběr 1000 mm 1300 mm Pracovní hloubka mm Hmotnost 160 kg 180 kg Obj.číslo A2808 A21163 Příslušenství A2972 prutový válec 1000 mm A21164 prutový válec 1300 mm Rotační brány Profesionální nástroj na rozrušení a vyrovnávání terénu před setím trávy. Nakypření půdy je kvalitní až do hloubky cca 15 cm. Brány umí rozrušit i polní cesty a pěšiny. Model Prac. záběr cm Cek.šíře cm Prac.hloubka cm Cca 0-15 cm Hmotnost kg 180 kg 210 kg 220 kg 250 kg Příplatek Náhonová hlava hydromotor ( Hydromotor s přírubou ) a upnutí Avant Kleště Kleště slouží k manipulaci sudů, květináčů a jiných velkých a křehkých břemen. A34290 Rozsah průměrů 250 mm 1200 mm Maximální nosnost 650kg

44 44 Zvedací rameno A32395 Zvedací rameno s háky Délka 1200 mm Zvedací teleskopické rameno - hydraulické Délka plynule nastavitelná hydraulickým pístem od 1300 do 1900 mm. Zvedací výška 4700 mm ( AV500,600 a 700) Maximální vzdálenost od přední nápravy 3050 mm ( oba teleskopy vysunuty ) Nosnost ( při vodorovné pozici, oba teleskopy vysunuty ) AV kg AV kg AV kg Hmotnost 110 kg A21342 Hydraulické bourací kladivo Avant Hydraulické bourací kladivo je určeno pro použití s nakladači Avant. Je konstruováno speciálně pro použití na teleskopickém rameni. Ve spolupráci se společností Sandvik se podařilo vyvinout výkonné a kladivo, jež díky svému odpružení vyniká ve své třídě. Obj. číslo Označení Energie Počet úderů Hmotnost A33811 B J 2500 bpm 70 Kg A33812 B J 2600 bpm 110 Kg A33813 B J 2100 bpm 160 Kg B70 B110 B160

45 45 Míchací lžíce na beton - míchačka na beton Lžíce určená k nabírání písku nebo suchého betonu a jeho další přípravě do hotového betonu. Míchání provádí jeden velký šnek otáčející se ve lžíci. Typ Hmotnost Celk.šíře objem IPM kg 1000 mm 150 litrů IPM kg 1200 mm 200 litrů IPM kg 1500 mm 320 litrů Vnitřní obložení Hardox Horní síto pozinkované Horní síto je žárově zinkováno a má na sobě tři hroty na protržení pytle s cementem nebo suchým betonem. Stačí tedy jen pytel položit na síto, rozlomit a vysypat. Vyprazdňování se provádí spodním středovým kanálem. Tento kanál je uzavíraný hydraulicky ovládanou pístnicí z místa obsluhy. Na tento kanál lze připevnit 1,5 metru dlouhou hadici, kterou lze dopravit beton do konkrétního místa. IPM15 IPM20 IPM35 Vibrační hutnící deska Výkonný nástroj pro hutnění povrchů Rozměry desky 285 x 500 mm 2000 kmitů/min síla 900 kg A21012 Fréza na asfalt Nástroj vhodný k rychlým opravám asfaltových povrchů. Fréza je schopna vyfrézovat díru do hloubky 80 mm. Pracovní záběr 250 mm pracovní hloubka 80 mm Pohon hydraulicky Plynulé nastavení pracovní hloubky A21230

46 46 Hydraulické nůžky Nůžky určené na demoliční práce. Přestřihnou ocel, beton,odpady apod. Maximální otevření čelistí 400 mm Maximální síla čelistí ( nůžky ) 750 kn Maximální síla na konci čelistí ( drcení ) 240 kn Rotace volně uloženo Hmotnost 350 kg A34357 Třídící lopata Avant REMU Avant třídící lopata odděluje různé frakce zeminy za pomoci unikátní konstrukce aktivního síta. Cílem třídění je oddělit větší částice od menších částic půdy a ne je drtit. Takto získanou zeminu lze opět použít při realizacích a terénních úpravách. Tím, že se materiál nedrtí, nepadají do tříděného materiálu ostré částice (drcené). Touto technologií lze promíchávat i různá typy půd a materiálů (jíly, zeminy, písky, rašeliny.. apod.)při třídění stavebního odpadu jsme schopni odseparovat od sebe různé frakce a recyklovat (drtit) tak jen nezbytné množství. Šířka 1100 mm Objem lžíce 180 l Třídící plocha 0,33 m² Rozteč zubů 27 mm Frakce Hmotnost 0-22 mm 245 kg Objednací číslo A Bubnové třídící síto Určeno na prosívání zeminy, sypkých hmot, výkopové zeminy, odpadů.. Buben je robustní konstrukce a je určený přímo k nabírání materiálu jako do lžíce. Po nabrání otáčením vytřídíte zvolenou frakci a zbytek vysypete na jiné místo. Frakce volitelná 0-20/0-30/ výměnných sít výměna všech 6 sít za cca 5 minut Pohon hydromotorem Objem cca 500 litrů Výkon dle druhu a vlhkosti zeminy Určeno pro nosiče Avant 420 a výše potřebný průtok cca 30 litrů/min při 180 barech

47 47 Pracovní plošina Leguan 50 Jedná se o produkt Avant Tecno OY a jeho dceřiné společnosti Leguan Lift OY. Pracovní plošina Leguan 50 je připojená jako příslušenství přímo na upínací desku Avanta a pro svůj pohon využívá hydrauliky nakladače. Plošina je zkonstruována a vyrobena dle platných předpisů pro pracovní plošiny a má CE certifikaci. Bezpečné dovolené zatížení je 200 kg, což odpovídá 2 osobám nebo 1 osobě a nářadí. Technická data Maximální dovolení zatížení Maximální pracovní výška Výška ( s plošinou v dolní pozici ) Šířka Hmotnost Objednací číslo 200 kg 5,0 metru 1900 mm 1300 mm 435 kg A34812 Válcové sypače Válcové a jednoduché sypače, poháněné elektricky 12V. Nutná zadní elektrická zásuvka Pracovní záběr Objem Celková šíře AVS cm 100 litrů 120 cm AVS cm 120 litrů 140 cm Příslušenství Nástavek na zvětšení objemu o 50 litrů Upnutí Avant Zadní zásuvka AVS100 AVS120 Sněhová fréza BITAN Dvoustupňová fréza Pracovní záběr 1000 / 110 / 130 cm Odhoz sněhu až do m Upnutí na Avant, pohon hydromotorem Min. výkon nosiče min 20 HP Elektrické otáčení komínu o 270

48 48 Sněhová fréza WESTA Vysoce kvalitní dvoustupňová profesionální sněhová fréza je univerzální zařízení pro úklid sněhu s širokým využitím. Fréza je vhodná k rychlému odklízení sněhu z chodníků, parkovišť, areálů, ale také k odklízení závějí a mantinelů. Frézu lze používat také k nakládání sněhu na nákladní vozidla. Westa 450 Westa 550 Konstrukce dvoustupňová bubnová fréza s vyhazovacím kolem Průměr frézovacího 450 mm 550 mm bubnu Průměr 420 mm 500 mm vyhazovacího kola Pracovní šířka mm mm Vyhazovací komín hydraulicky otočný o 240 Usměrňovací klapka dvojdílná, mechanicky nastavitelná Příslušenství hydraulicky nastavitelná klapka W450 W550 Radlice na sníh RSA Sněhová radlice s nájezdovou pojistkou určená pro úklid sněhové pokrývky do výše 30 cm. Nájezdová pojistka slouží k ochraně nosiče a sněhového pluhu při najetí na překážku. Štít je uchycen na čepu a v pracovní poloze je držen vinutými pružinami. Při najetí na překážku se celý vyklopí dopředu a po uvolnění jej pružiny vrátí zpět do pracovní polohy. Břit je ve standardu gumový, na přání lze volit břit ocelový nebo vulkolan (plastovou) lištu. Označení Délka štítu Pracovní záběr pozice rovně Pracovní záběr pozice natočení o 30 Výška štítu RSA120/ RSA150/ RSA180/ RSA180/ Příslušenství Hydraulické stranové natáčení pomocí 1 pístu Příčné vyrovnávání Ocelový břit Břit z vulkolanu ( plast ) Boční nástavky šroubované, šíře 30 cm, 2 ks, levý a pravý

49 49 Sněhový pluh Tento pluh je vyvinut pro vyšší rychlosti odklízení sněhu. Tvar štítu je výhodný obzvláště pro údržbu silnic, protože je štít schopen odhodit sníh do větší výšky a vzdálenosti. Navíc se sníh odvaluje po štítu ke straně a tím vytváří jeden proud, jež je schopen dolétnout dále. Odvalováním sněhu po štítu vzniká menší odpor a tím je boční síla, jež se snaží vytlačit nosič ze směru, podstatně nižší. Nakladač/nosič tím snáze drží stopu. Plastový střední díl zajišťuje lepší odvalování sněhu do strany. Hlavní výhody Rychlé odklízení sněhu na velkých plochách Delší odhoz sněhu v jednom proudu Vytváří podstatně menší stranové síly, nakladač tedy snáze drží stopu. Objednací číslo A21493 Pracovní záběr 2200 mm Délka štítu 2500 mm Úhel natočení +/- 30 Vario pluh Avant Vario pluh Avant s možností nastavení pluhu do V,Y a stranový rovný Pracovní záběr 1800 mm / 2200 mm. Jištění klapkami. Ovládání křídel je elektrohydraulické. Mechanická plovoucí poloha. Označení Pracovní záběr A mm A mm Výška Hmot. štítu 770 mm mm 305 Sypací lžíce Avant válcový sypač sype pod sebe pruh posypu pod válcem Model 1000/ Pracovní záběr 1000 mm 900 mm 1500 mm Objem 160 litrů 200 litrů 500 litrů Hmotnost 135 kg 170 kg 270 kg Pohon Hydraulicky Hydraulicky Hydraulicky Obj číslo A21114 ( pouze pro AV200) A2947 A /

50 50 Zametače Bema Zametač Bema 20, ø kartáče 520 mm, prac. záběr 1250 mm Zametač Bema 20, ø kartáče 520 mm, prac. záběr 1550 mm Zametač Bema 20, ø kartáče 520 mm, prac. záběr 1850 mm Na AV200 použít pouze BEMA 20/1250! Příslušenství Upnutí Avant, mech. stran. natáčení, včetně plovoucí polohy Hydraulické stranové natáčení pomocí hydr.válce Zásobník sběrná vana, mechanicky vyprazdňovaná Hydraulické vyprazdňování zásobníku Třetí opěrné kolo čelní Nádrž na vodu na zkrápění 100 litrů Přimetací koště pravé včetně nájezdové pojistky Přimetací koště levé včetně nájezdové pojistky Ostřik přimetacího koštěte set pro jedno přimetací koště Zametač Avant se sběrem Zametač se sběrem je další kompletně přepracova-ný produkt od výrobce Avant. Hlavní kartáč je opět vlečený jako u zametače na sníh, čímž je docíleno optimálního plavání zametače při dosažení dlouhé životnosti výpletu. Závěs má v sobě převzatou plovoucí polohu AVANT OPTIFLOAT s ventilem zajišťujícím bezpečnost obsluhy. Sběrná nádoba je integrována do rámu zametače čímž je výrazně zkrácena stavba celého stroje a tím i zajištěna jeho kompaktnost. Otevírání nádoby na smetky je hydraulické. Zametač je možno dovybavit levým nebo pravým přimetacím kartáčem s nájezdovou pojistkou. Dále je možno zametač dovybavit zkrápěním. Pracovní záběr Celková šířka Průměr kartáče Vyprazdňování Objem zásobníku Objem nádrže na vodu Hmotnost základního stroje Objednací číslo Objednací číslo přimet.kartáče Objednací číslo zkrápění 1500 mm 1800 mm 550 mm Hydraulicky 200 litrů 150 litrů 425 kg A35602 A35698 A35642 Zametač na sníh Jednoduchý zametač na odklízení nečistot a sněhu ze zpevněných ploch. Řetězový pohon zaručuje dlouhou životnost AZ120 Zametač na sníh,pracovní záběr 1200 mm AZ140 Zametač na sníh,pracovní záběr 1400 mm Stranové natáčení mechanické +/-30 Pro AV200 použít pouze AZ120

51 51 Zametač na sníh Avant Nová koncepce zametacího kartáče na sníh spočívá v tom, že je kartáč vlečen a nikoliv tlačen. Tím, že je vlečen je docíleno lepšího a efektnějšího přítlaku na podklad a zároveň s tím je redukováno nadměrné opotřebení kartáče samotného. Další výhodou tohoto systému zavěšení je optimální plovoucí poloha a kopírování podkladu bez použití opěrných kol. Čep stranového natáčení je umístěn v optimálním středu zametacího válce, čímž je eliminováno stranové posouvání při natáčení do strany. Stranové natáčení je krokovým elektromotorem a je nezávislé. Velice ergonomicky jsou řešené odstavné nohy rychlé odstavení bez nutnosti použití nářadí. Technická data Pracovní záběr 1100 mm 1500 mm 2000 mm Celková šířka 1370 mm 1770 mm 2270 mm Průměr kartáče 550 mm 550 mm 550 mm Stranové natáčení Manuál Elektrickým krokovým motorem Úhel natáčení +/- 25 +/- 25 +/- 25 Hmotnost 170 kg 200 kg 260 kg Objednací číslo A36067 A35284 A35583 Objednací číslo zkrápění -- A35588 A35278 Objem nádrže na vodu litrů 100 litrů S 320S 320S AG 525 Postřikovač / myčka A21009 Hydr. Postřikovač s kompletní nádrží 270 litrů nádrž 8 trysek na přední liště pracovní tlak 200 barů průtok 5-30 l/min Včetně bubnu s 15 metry hadice a vysokotlakou hadicí.

52 52 Sekačky a mulčovače s vertikální osou rotace Sekačka s vertikální sou rotace pro intenzivní péči o trávník. 4 opěrná kola s možností nastavení výšky sečení od 25 do 100 mm Jištění při nárazu nože na překážku Pohon hydromotorem mechanická plovoucí poloha Pracovní záběr Výhoz A cm Zadní (pouze A200) A cm Zadní A cm Zadní / mulč A cm Boční / mulč Podohradníkový mulčovač Úpravy mulčovače A21127 nebo A21046 přesazení do strany pomocí muzikusu apod. jedná se o úpravy podle konkrétních přání zákazníka Sekačka se sběrem Vertikální dvou nebo třínožová sekačka se sběrem. Tato sekačka je určená pro intenzivní údržbu ploch. Sběr obstarává hydraulicky poháněná turbina. 4 opěrná kola s možností nastavení výšky sečení od 25 do 100 mm Otevírání zásobníku mechanicky nebo elektricky Vyklápění zásobníku pomocí zvedacího ramene Obj.číslo Pracovní Objem koše záběr A Pouze AV200 A Mimo AV200 A

53 53 Cepová sekačka AVANT Cepová sekačka Avant je určena pro sečení ruderálních ploch s trávami a nálety do průměru 20 mm. Nože jsou na válci zavěšeny volně, takže se mohou volně pohybovat v případě nárazu na překážku. Vhodný na sečení luk, nedopasků, neznámých ploch. Nově přepracovaný v roce 2010 Inovovaný systém plovoucí polohy : Vertifloat Větší výkon sečení díky nové konfiguraci nožů Technická data Pracovní záběr 1100 mm 1300 mm 1500 mm Hmotnost 260 kg 290 kg 315 kg Výška seče mm mm mm Nože Y 60 setů Y 36 setů Kladiva 42 ks Objednací číslo A21386, A21387 A21364 A21362 A21387 je pouze pro AV200! Bubnová sekačka Sekačka určená pro sečení vysoké trávy A19115 pracovní záběr 1150 mm 2 bubny, 2 talíře, 4+4 nože A19135 pracovní záběr 1350 mm, 2 bubny, 2 talíře, 4+4 nože

54 54 Mulčovače HUMUS Model Provedení Pracovní záběr Vhodné pro SMH 85 Safety 0,85 m AV220, AV419-AV500 SMH 105 Safety 1,05 m AV400-AV600 SMH 125 Safety 1,25 m AV520-AV700 SMH 145 Safety 1,45 m AV630-AV700 SMH 155 Safety 1,55 m AV635, AV750 SMH 175 Safety 1,75 m AV750 SMK/H 105 Kladívka 1,05 m AV400-AV600 SMK/H 125 Kladívka 1,25 m AV520-AV700 SMK/H 145 Kladívka 1,45 m AV630-AV700 SMK/H 155 Kladívka 1,55 m AV635, AV750 Standardní provedení : hydraulika nosiče do 38 l./min. Příslušenství Upínací deska Avant 500/600 Hydromotor nad 38l./min. (platí pro SMH ) Hydromotor nad 72l./min. Stranové hydro-nastavování mulč. Brzdový ventil hřídele Přisávací ventil Lištová sekačka Lištová sekačka určená na sečení vysoké trávy Pracovní záběr 1600 mm A 21181

55 55 Přesazení nářadí mezikus A34893 mezikus 400 mm Příkopová sekačka McConnel PA35FM Příkopová sekačka McConnel v úpravě na upínací desku AVANT Velice kompaktní na transport Maximální horizontální vyložení 3.5 m Ovládáním pomocí vlastního rozvaděče Hydraulická nájezdová pojistka Paralelogram Plovoucí poloha ramene a adaptéru Elektronické ovládání Monolever, elektrické zapínání rotoru Technická data PA35 Specifikace SKIDSTEER MONO ERC Minimální výkon nosiče v kw(ps) 18(25) Minimální hmotnost nosiče v kg 1300 Maximální vyložení od osy nosiče 3.50 Objem olejové nádrže v ltr 66 Hmotnost včetně oleje (kg) 330 Cepová hlava 1000, pracovní záběr 1.00 m, hmotnost ca. 190 kg McConnel SWINGTRIM nůžky na živé ploty Hydraulické nůžky na živý plot, pracují vlevo nebo vpravo od nosiče. Určené pro nosiče s výkonem hydrauliky l/min, upnutí Avant. Hmotnost nosiče od 600 kg. Lišta dokáže useknout větve do průměru 25 mm, pracovní záběr 1.20 m nebo 1.50 m. Pracovní záběr 1.20 m oder 1.50 m Maximální síla větve cca 25 mm ø Práce vlevo i vpravo Lišta otočná o 250 okolo závěsu Elektronické ovládání XTC MINI Technická data Swingtrim 1200 Swingtrim 1500 Specifikace CABLE cw 1.2M;LOW CABLE cw 1.5M;LOW Pracovní záběr v m Vyložení v m Pracovní výška v m Hmotnost v kg

56 56 Teleskopický upínač na nůžky na větve Slouží k agregaci nůžek na větve na nakladač Avant. Umožňuje nůžky posunout do strany a natočit o 90 Výsuv do boku 70 cm Otáčení adaptéru o 90 Nájezdová pojistka na přání Upnutí adaptéru na čtyřhran 70x70 mm Maximální výškový dosah 4,8 metru Finišer Avant TARBOX Ekonomicky zajímavé řešení finišeru na asfalt na opravu chodníků a parkovišť po výkopových pracích. Díky agregaci s nakladačem Avant je to velice mobilní a kompaktní zařízení, které lze snadno převézt mezi zakázkami a je schopno udělt práci i v hůře dostupných prostorech. A díky přítomnosti nakladače Avant na zakázce má obsluha k dispozici výkonného pomocníka i na další práce. Plnění je možné přímo z korby nákladního vozidla Hydraulické šoupě na uzavření Možnost nastavení pracovní šířky od 300 mm do maxima Šířka 1200 mm 1300 mm 1400 mm Hmotnost 270 kg 290 kg 320 kg Objem 250 l 320 l 420 l Obj.číslo AVTB1200A AVTB1300A AVTB1400A

57 57 Pařezová fréza FSI ST 27 HS Hydraulicky poháněná pařezová fréza určená k agregaci s kolovým nakladačem Avant. Fréza je určena k likvidaci ( frézování ) menších pařezů. Frézovací kolo je poháněno pístovým axiálním hydromotorem přes převod klínovým řemenem. Frézovací kotouč s možnosti stranového natáčení vůči upínací desce pomocí hydraulického pístu zaručuje větší pracovní komfort a větší efektivitu práce. Nakladač není nutno dovybavit přídavnou sekcí na natáčení. Rychlost stranového natáčení lze nastavit redukčním ventilem a je ovládáno elektrickým ovladačem z místa obsluhy. Stranové natáčení nemá vliv na výkon frézy a výrazně tím zvyšuje pracovní komfort. Fréza je vybavena upínací deskou Avant. Pro usnanění prací ve špatně přístupných místech může být jednotka pařezové frézy natočena a nastavena do jakékoli ze 6 různých poloh bez nutnosti demontáže z ramene bagru či nakladače. Řezný kotouč pařezové frézy je osazen patentovanými řeznými noži s wolframo-karbidovými hroty. Tyto řezné nože zajišťují maximální životnost při frézování spolu s možností 3-násobného otočení. Technická data Hmotnost 200 kg Maximální hydr.tlak 250 barů / při průtoku litrů/min Frézovací kolo průměr 470 mm, šířka 15 mm, počet zubů - 18 Adaptéry na dobývání a přesazování stromů Optimal - Model 650 O/S, Model 760 Profesionální dobývák stromů je produktem známé německé firmy Optimal OPITZ. Optimal 650 OS je vyvinut s ohledem na možnosti a schopnosti stroje Avant. Technická data: 650 O/S 760 Horní průměr balu 65 cm 76 cm Pracovní hloubka 49 cm 60 cm Pracovní výška ( celková ) 125 cm 140 cm Šířka uzamčených ramen 116 cm 89 cm Šířka rozevřených ramen 137 cm 145 cm Max průměr jež projde 58 cm 50 cm otevřenými rameny Počet nožů 4 4 Vlastní hmotnost 425 kg 470 kg Objem balu 0,11 m 3 0,13m 3 Dvě mechanicky nastavitelné odstavné nohy Příslušenství Upínací deska AVANT Opěrné nohy

58 58 Adaptér na dobývání a přesazování stromů Optimal model P 650 Jako předchozí stroj je i tento velmi vhodný pro zavěšení na Avanta, kompaktním tvarem a vysokou funkčností splňuje náročné požadavky na kvalitu práce a soudržnost balu. Velikost balu je volitelná ze tří rozměrů, ovládání je elektrohydraulické a také lze umístit do kabiny nosiče. Technická data: Horní průměr balu 65/55/45 cm Pracovní hloubka 32/28/23 cm Pracovní výška ( celková ) 66/65/64 cm Šířka uzamčených ramen 73/73/73 cm Šířka rozevřených ramen 142/132/122 cm Max průměr jež projde otevřenými rameny 71/61/52 cm Počet nožů 2 Vlastní hmotnost 298/289/281 kg Objem balu 0,065/0,046/0,027 m 3 Příslušenství: 1 Sada nožů půlměsíc, Bal prům. 45 cm 1 Sada nožů, Bal prům. 55cm 1 Sada nožů, Bal prům. 65cm Upínací deska Avant Opěrné nohy Silážové kleště A21276 Silážové kleště, šíře 1000 mm, hmotnost 245 kg, max. naložení kg A21257 Silážové kleště, šíře 1300 mm, hmotnost 280 kg, max. naložení kg Vidle s přidržovačem A2868 A36299 A36313 A mm, těžká verze, AV mm, těžká verze, AV mm, těžká verze, AV mm, těžká verze, AV Příslušenství A2936 Shrnovací radlice na vidle

59 59 XL - vidle s přidržovačem Nový model vidlí s přidržovačem je určen pro modely AV 500, 600 a 700. Otevřená konstrukce vidlí umožňuje nabrat více materiálu do kleští bez ztráty viditelnosti. Dva hydraulické válce zajišťují lepší uchopení materiálu. A21385 XL mm, 190 kg A21384 XL 1300 mm, 200 kg A21380 XL mm, 215 kg Gumová stěrka Jednoduché nářadí na nakladače Avant určené k dočistění povrchu od nečistot. Zejména vhodná je tato stěrka k úklidu stáje s mělkou podestýlkou, dočistění stáje po vyklizení hluboké podestýlky. Dále se osvědčila při úklidu komunikace od nečistot od traktoru, manipulátoru apod. V neposlední řadě našla tato stěrka své uplatnění i v zimní údržbě při rychlém úklidu sněhu na větších prostranstvích a plochách. Pracovní záběr nastavitelný na 1450 / 1850 / 2450 mm Výška stěrky 330 mm Nastavení záběru mech. Břit guma Hmotnost 70 kg Krmný zásobník Jednoduchý adaptér na zakrmování. Řetězovým dopravníkem je možné vyprázdnit zásobník na levou nebo na pravou stranu. Tento zásobník je ideální pro zakrmování směsi po promíchání v míchacím voze. Krmný zásobník s řetězovým dopravníkem Objem 650 litrů Hmotnost 240 kg A21000

60 60 Talířové koště Slouží k přihrnování potravy v chovu dobytka. Průměr / pracovní záběr 1000 mm materiál nylon A2971 Přihrnovač krmení Jednoduché zařízení na přihrnování krmení ke žlabu. Přihrnovač krmiva Jednoduchý nástroj na přihrnování krmiva. Pracovní záběr Celková šíře Hmotnost A mm 1635 mm 120 kg

61 61 Krmná lžíce na obilí a mouky A19234 Krmný zásobník kombinovaný se lžící 1 x hydraulicky poháněný šnek, vyprazdňuje na jednu stranu A19235 Krmný zásobník kombinovaný se lžící 2 x hydraulický šnek vyprazdňuje na obě strany Zakládání krmiva na levou i pravou stranu stroje Objem 300 litrů Průměr šneku 200 mm Šířka 1100 mm Díky konstrukci zásobníku lžíce - lze snadno zásobník naložit jako lžíci Lžíce s nožovou silážovou frézou Nožová silážová fréza je umístěna na pevném rameni na lžíci. Jedná se o nadstavbu lžíce. Obsluha si nejdříve nafrézuje siláž a poté ji naber do lžíce. Šířka záběru frézy 1200 mm A19530 Distribuční lžíce Lžíce určená na distribuci pilin, slámy, štěpek a jiného drobného materiálu. Ventilátor umístěný u dna je schopen vyhodit hmotu až do vzdálenosti 3-4 metry v závislosti na otáčkách motoru. Talířové koště dočistí plochu za strojem. Lžíce může být levostranná nebo pravostranná. Objem Výška Šířka Hmotnost 665 litrů 1270 mm 1460 mm 120 kg A21066

62 62 Kleště pro manipulaci kulatých balíků Nářadí sloužící k jednoduchému transportu kulatých balíků sena a senáže do průměru 150 cm a hmotnosti 1200 kg. Průměr balíku od 90 do 150 cm Maximální hmotnost balíku 1200 kg Maximální otevření 150 cm A21166 Kleště pro manipulaci hranatých balíků Kleště jsou určeny pro manipulaci hranatých balíků. Velikost balíku cm Maximální hmotnost balu 1000 kg Hmotnost 145 kg A Hroty na kulaté balíky Hroty / vidle na kulaté balíky, dva trny Šířka 1220 mm délka trnů 1150 mm A410224AV

63 63 Hroty na hranaté balíky Hroty / vidle na hranaté balíky, tři trny Šířka 1005 mm délka trnů 1145 mm A410225AV Manipulátor na Big Baly Nářadí na snadnou manipulaci Big Bagů s osivem, stavebními hmotami, sypkým materiálem apod. Šířka 1000 mm Výška 1200 mm A21162 Brány do koňské arény Stroj na přípravu plochy koňské arény. Jednoduché radličky připraví a nakypří podklad, poté jej radlice rozhrne a urovná a jako poslední jede prutový válec, jež povrch dočistí. Na pravé straně je výškově i dálkově nastavitelná radlička na odhrnování materiálu od zdi. Právě opěrné kolo zajišťuje nepoškození stěn arény při jízdě podél. Transport je na dvou zadních kolech, zvedaných hydraulicky. Pracovní hloubka je nastavována vřetenem na zadním prutovém válci. Brány jsou taženy za strojem na závěsu ISO 50. Pracovní záběr 1350 nebo 1600 mm.

64 64 Adaptér na transport včelích úlů Zařízení je adaptér ( nářadí ) na multifunkční nakladače Avant. Je to nástavba-rozšíření paletizačních vidlí na stroje Avant. Obsluha může díky tomuto zařízení jednoduše a hlavně bezpečně přepravovat včelí úly přes náročný terén. Polo-automatické vyrovnávání bočního a podélného Hydraulický přidržovač s nastavením kroku a tlaku ( předejdete tím poškození úlů ) Možnost přepravy 2 rozdílně vysokých úlů najednou vedle sebe. To vše díky propracovanému přidržovači. Hroty sklopné, délka na přání cm Maximální výška úlů 120 cm, Nosnost zařízení 700 kg Vlek na svoz dřeva Jednoduchý vlak s klanicemi na svoz dřeva. Dvě nápravy lépe roznesou zatížení na podklad. Celková nosnost Vlastní hmotnost Šířka A kg 130 kg 1200 mm Naviják Jednoduchý hydraulicky poháněný naviják na přibližování dřeva 30 metrů lana Síla 1000 kp Maximální rychlost 2,3 m/s Hmotnost A33130
