1 MODELÁØSKÉ DÍLYAPOTØEBY PØÍSLUŠENSTVÍ PRO ELEKTROLETY SPALOVACÍ MOTORY 2015

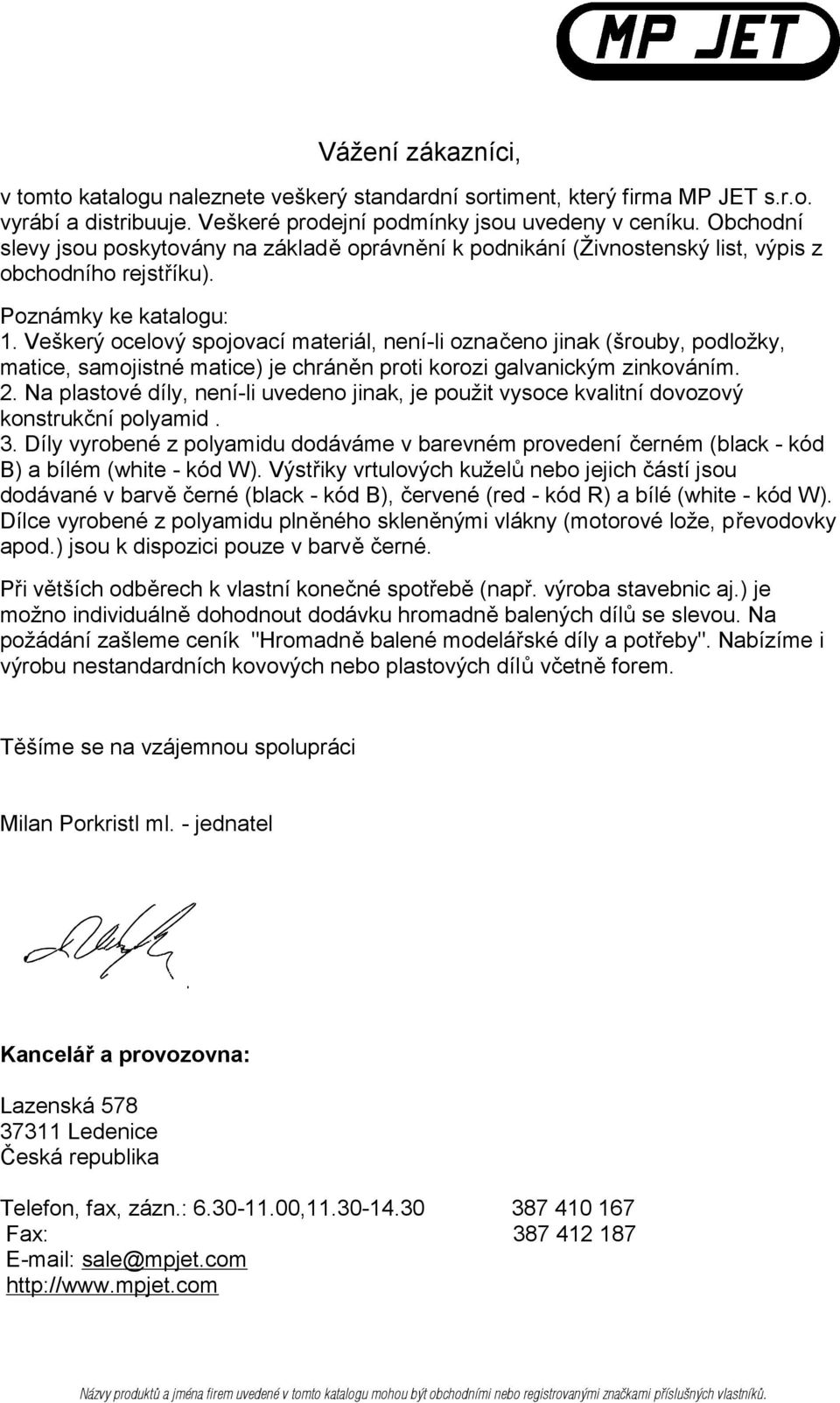

2 Vážení zákazníci, v tomto katalogu naleznete veškerý standardní sortiment, který firma MP JET s.r.o. vyrábí a distribuuje. Veškeré prodejní podmínky jsou uvedeny v ceníku. Obchodní slevy jsou poskytovány na základě oprávnění k podnikání (Živnostenský list, výpis z obchodního rejstříku). Poznámky ke katalogu: 1. Veškerý ocelový spojovací materiál, není-li označeno jinak (šrouby, podložky, matice, samojistné matice) je chráněn proti korozi galvanickým zinkováním. 2. Na plastové díly, není-li uvedeno jinak, je použit vysoce kvalitní dovozový konstrukční polyamid. 3. Díly vyrobené z polyamidu dodáváme v barevném provedení černém (black - kód B) a bílém (white - kód W). Výstřiky vrtulových kuželů nebo jejich částí jsou dodávané v barvě černé (black - kód B), červené (red - kód R) a bílé (white - kód W). Dílce vyrobené z polyamidu plněného skleněnými vlákny (motorové lože, převodovky apod.) jsou k dispozici pouze v barvě černé. Při větších odběrech k vlastní konečné spotřebě (např. výroba stavebnic aj.) je možno individuálně dohodnout dodávku hromadně balených dílů se slevou. Na požádání zašleme ceník "Hromadně balené modelářské díly a potřeby". Nabízíme i výrobu nestandardních kovových nebo plastových dílů včetně forem. Těšíme se na vzájemnou spolupráci Milan Porkristl ml. - jednatel Kancelář a provozovna: Lazenská Ledenice Česká republika Telefon, fax, zázn.: , Fax: sale@mpjet.com Názvy produktů a jména firem uvedené v tomto katalogu mohou být obchodními nebo registrovanými značkami příslušných vlastníků.

3 SPOJOVACÍ MATERIÁL MATICE -èernìné Pøesné ocelové èernìné šestihranné matice DIN 934 jsou dodávány v rozmìrech M3 -M10. MPJ 0106SB MPJ 0108SB MPJ 0110SB M3 M4 M5 SAMOJISTNÉ MATICE MPJ 0112 SB MPJ 0114 SB MPJ 0116 SB M6 M8 M10 Samojistné zinkované matice snylonovoujistícívložkoudin 985 jsou dodávány vrozmìrech M2 -M6. Jsou vhodné pro šroubové spoje, u kterýchje požadována nejvyšší odolnost proti uvolnìnívlivem vibrací. MPJ 0130 MPJ 0131 MPJ 0140 MPJ 0141 MPJ 0132 MPJ 0133 M2 M2 20ks M2,5 M2,5 20ks M3 M3 20ks MPJ 0134 MPJ 0135 MPJ 0136 MPJ 0137 MPJ 0138 MPJ 0139 ŠROUBY SE ZÁPUSTNOU HLAVOU M4 M4 M5 M5 M6 M6 20ks 20ks 20ks Ocelové tepelnì zpracované zinkované šrouby,zápustná hlava, Philips H drážka, DIN 965A. MPJ 0350 MPJ 0351 MPJ 0352 MPJ 0353 MPJ 0360 MPJ 0361 ŠROUBY SVÁLCOVOU HLAVOU Pøesnéocelové zinkované šrouby sválcovou hlavou DIN 84Ajsou dodávány vrozmìrech M1,6-M4. MPJ 0206 MPJ 0207 MPJ 0200 MPJ 0201 MPJ 0202 MPJ 0203 MPJ 0208 MPJ 0209 MPJ 0204 MPJ 0205 MPJ 0218 MPJ 0219 MPJ 0210 MPJ 0211 MPJ 0212 MPJ 0213 MPJ 0214 MPJ 0215 MPJ 0228 MPJ 0229 MPJ 0216 MPJ 0217 MATICE -zinkované Pøesné ocelové zinkované šestihranné matice DIN 934 jsou dodávány v rozmìrech M1,6 -M4. MPJ 0100 SZ MPJ 0101 SZ MPJ 0102 SZ MPJ 0103 SZ MPJ 0104 SZ M1,6x4 M1,6x4 M1,6x6 M1,6x6 M1,6x8 M1,6x8 M1,6x10 M1,6x10 M1,6x12 M1,6x12 M2x4 M2x4 M2x6 M2x6 M2x8 M2x8 M2x12 M2x12 M2x16 M2x16 M2x20 M2x20 M1,6 M1,6 20ks M2 10 ks M2 20 ks M2,5 20ks 20ks 20ks 20ks 20ks 20ks 20ks 20ks 20ks 20ks 20ks ŠROUBY PAN HEAD Ocelové tepelnì zpracované zinkované šrouby,pan Head hlava, Philips H drážka, DIN 7985A. MPJ 0317 M2x16 10 ks MPJ 0300 M1,6x4 MPJ 0316 M2x20 10 ks MPJ 0301 M1,6x6 MPJ 0320 M2,5x5 10 ks MPJ 0302 M1,6x8 MPJ 0321 M2,5x8 10 ks MPJ 0310 M2x3 MPJ 0322 M2,5x10 MPJ 0311 M2x5 MPJ 0323 M2,5x12 MPJ 0312 M2x6 MPJ 0324 M2,5x20 MPJ 0313 M2x8 MPJ 0325 M3x8 10 ks MPJ 0314 M2x10 MPJ 0315 M2x12!NOVÉ ROZMÌRY! M2x5 M2x8 M2x10 M2x12 M2,5x8 M2,5x10 MPJ 0220 MPJ 0221 MPJ 0222 MPJ 0223 MPJ 0250 MPJ 0251 MPJ 0224 MPJ 0225 MPJ 0252 MPJ 0253 MPJ 0226 MPJ 0227 MPJ 0230 MPJ 0231!NOVÉ ROZMÌRY! M2,5x8 M2,5x8 20ks M2,5x12 M2,5x12 20ks M2,5x14 M2,5x14 20ks M2,5x16 M2,5x16 20ks M2,5x18 M2,5x18 20ks M2,5x20 M2,5x20 20ks M3x8 M3x8 20ks MPJ 0105SZ MPJ 0106 SZ MPJ 0107 SZ MPJ 0108 SZ MPJ 0109 SZ MPJ 0232 MPJ 0233 MPJ 0234 MPJ 0235 MPJ 0236 MPJ 0237 MPJ 0240 MPJ 0241 MPJ 0242 MPJ 0243 MPJ 0244 MPJ 0245 MPJ 0246 MPJ 0247 MPJ 0362 MPJ 0370 MPJ 0371 MPJ 0372 MPJ 0373 MPJ 0374 M2,5 20ks M3 M3 20ks M4 M4 20ks M3x12 M3x12 20ks M3x20 M3x20 20ks M3x30 M3x30 20ks M4x12 M4x12 20ks M4x20 M4x20 20ks M4x25 M4x25 20ks M4x30 M4x30 20ks M2,5x12 M3x6 10 ks M3x8 10 ks M3x10 10 ks M3x12 10 ks M3x20 10 ks STAVÌCÍ IMBUS ŠROUBY Pøesné ocelové stavìcí imbus šrouby DIN 913 jsou dodávány vrozmìrech M2 -M4. Jsoutepelnì zpracoványachránìny proti korozi èernìním. MPJ 0446 MPJ 0450 MPJ 0451 MPJ 0452 MPJ 0453 MPJ 0454 MPJ 0455 ŠROUBY IMBUS Pøesné ocelové imbus šrouby DIN 912 jsou dodávány vrozmìrech M2 -M4. Jsou tepelnìzpracovány achránìny proti korozi èernìním. MPJ 0400 MPJ 0401 MPJ 0402 MPJ 0403 MPJ 0406 MPJ 0407 MPJ 0404 MPJ 0405 MPJ 0408 MPJ 0409 MPJ 0414 MPJ 0415 MPJ 0416 MPJ 0417 MPJ 0410 MPJ 0411 MPJ 0412 MPJ 0413 MPJ 0436 MPJ 0437 MPJ 0438 MPJ 0439 MPJ 0418 M2x5 M2x5 M2x8 M2x8 M2x10 M2x10 M2x12 M2x12 M2x20 M2x20 M2,5x5 M2,5x5 M2,5x8 M2,5x8 M2,5x12 M2,5x12 M2,5x20 M2,5x20 M2,5x25 M2,5x25 M2,5x30 M2,5x30 M3x5 M2x2,5 M3x3 M3x3 10 ks M3x5 M3x5 10 ks M3x8 M3x8 10 ks PODLOŽKY MPJ0419 MPJ0426 MPJ0427 MPJ0420 MPJ0421 MPJ0428 MPJ0429 MPJ0422 MPJ0423 MPJ0424 MPJ0425 MPJ0440 MPJ0441 MPJ0442 MPJ0443 MPJ0444 MPJ0445 MPJ0430 MPJ0431 MPJ0432 MPJ0433 MPJ0434 MPJ0435 MPJ 0460 MPJ 0461 MPJ 0462 MPJ 0463 MPJ 0464 MPJ 0465 M3x5 M3x8 M3x8 M3x12 M3x12 M3x16 M3x16 M3x20 M3x20 M3x30 M3x30 M3x40 M3x40 M3x50 M3x50 M3x60 M3x60 M4x12 M4x12 M4x20 M4x20 M4x30 M4x30 M4x4 M4x4 M4x6 M4x6 M4x10 M4x10 Ocelové zinkované podložky DIN 125A-vrozmìrech pro M1,6 -M4. MPJ 0700 MPJ 0701 MPJ 0702 MPJ 0703 MPJ 0704 VRUTY PAN HEAD Ocelové tepelnì zpracované zinkované vruty sèoèkovou hlavou aphilips Hdrážkou, DIN 7981 jsou vhodné pro pøipevnìní do tvrdého døeva. Pro mìkké døevo (napø. lípa nebo tvrdá balsa) doporuèujeme stìny pøedvrtaného otvoru vyztužit cyanoacrylátovým lepidlem. Køížová Philips drážka pro šroubovák minimalizuje nebezpeèí jeho sesmeknutí pøi dotahování. MPJ 0510 MPJ 0511 MPJ 0512 MPJ 0513 MPJ 0524 MPJ 0525 MPJ 0526 MPJ 0527 MPJ ,2x6,5 2,2x6,5 20ks 2,2x9,5 2,2x9,5 20ks 2,2x13 2,2x13 20ks 2,9x9,5 2,9x9,5 20ks 2,9x13 prùmìr1,7 20ks prùmìr2,2 20ks prùmìr2,7 20ks prùmìr3,2 20ks prùmìr4,3 20ks!NOVÉ ROZMÌRY! MPJ 0515 MPJ 0516 MPJ 0517 MPJ 0518 MPJ 0519 MPJ 0520 MPJ 0521 MPJ 0522 MPJ 0523 VRUTY SE ZÁPUSTNOU HLAVOU 2,9x13 20ks 2,9x16 2,9x16 20ks 2,9x22 2,9x22 20ks 3,5x16 3,5x16 20ks 3,5x25 3,5x25 20ks Ocelové tepelnì zpracované zinkované vruty se zápustnou hlavou aphilips Hdrážkou, DIN 7982 Cjsou vhodné pro pøipevnìní do tvrdého døeva. Pro mìkké døevo (napø. lípa nebo tvrdá balsa) doporuèujeme stìny pøedvrtaného otvoru vyztužit cyanoacrylátovým lepidlem. Køížová Philips drážka pro šroubovák minimalizuje nebezpeèí jeho sesmeknutí pøi dotahování. MPJ 0540 MPJ 0541 MPJ 0542 MPJ 0543 MPJ 0544 MPJ 0545 MPJ 0546 MPJ 0547 MPJ ,2x6,5 2,2x6,5 20ks 2,2x9,5 2,2x9,5 20ks 2,2x13 2,2x13 20ks 2,9x9,5 2,9x9,5 20ks 2,9x13 MPJ 0549 MPJ 0550 MPJ 0551 MPJ 0552 MPJ 0553 MPJ 0554 MPJ 0555 MPJ 0556 MPJ ,9x13 20ks 2,9x16 2,9x16 20ks 2,9x22 2,9x22 20ks 3,5x16 3,5x16 20ks 3,5x25 3,5x25 20ks KatalogMP JET2015 Strana: 1

4 SPOJOVACÍ MATERIÁL Pojistné tømenové zinkované kroužky DIN 6799 jsou urèeny kmontáži do zápichu høídele aslouží kaxiálnímu zajištìní. MPJ 0750 SZ MPJ 0751 SZ VÌJÍØOVÉ PODLOŽKY Ocelové zinkované podložky DIN 6798A-vrozmìrech pro M2 -M4. MPJ 0710 MPJ 0711 MPJ 0712 MPJ 0713 prùmìr 2,2 20ks prùmìr 2,7 20ks prùmìr 3,2 20ks prùmìr 4,3 20ks PRUŽNÉ PODLOŽKY Ocelové zinkované podložky DIN 128A-vrozmìrech pro M2 -M4. MPJ 0720 MPJ 0721 MPJ 0722 MPJ 0723 prùmìr2,1 20ks prùmìr2,6 20ks prùmìr3,1 20ks prùmìr4,1 20ks Závlaèky (Zn) DIN 94 slouží krozebiratelnému axiálnímu zajištìní na høídeli. MPJ 0740 MPJ 0741 MPJ 0742 PODLOŽKY QUICKLOCK Podložky Quicklock (èernìné) jsou urèeny kaxiálnímu zajištìní napø. podvozkových kol pouhým nasunutím na høídel. Patentovaný tvar zaruèuje spolehlivé samosvorné upevnìní. MPJ 0737 MPJ 0730 MPJ 0731 MPJ 0732 MPJ 0733 MPJ 0734 MPJ 0735 MPJ 0736 prohøídelprùmìr0,8 prohøídelprùmìr1 prohøídelprùmìr1,5 prohøídelprùmìr2 prohøídelprùmìr2,5 prohøídelprùmìr3 prohøídelprùmìr3,5 prohøídelprùmìr4 ZÁVLAÈKY prùmìr1x8 prùmìr1,2x10 prùmìr1,6x16 POJISTNÉ TØMENOVÉ KROUŽKY -zinkované prùmìr1,5 prùmìr1,9 MPJ 0752 SZ MPJ 0753 SZ POJISTNÉ TØMENOVÉ KROUŽKY -èernìné prùmìr2,3 prùmìr3,2 Pojistné tømenové èernìné kroužky DIN 6799 jsou urèeny kmontáži do zápichu høídele aslouží kaxiálnímu zajištìní. MPJ 0754SB prùmìr1,2 MPJ 0750 SB prùmìr1,5 MPJ 0751 SB prùmìr1,9 MPJ 0752 SB MPJ 0753 SB prùmìr 2,3 prùmìr 3,2 Mosazné trubkové nýty (DIN 7340A). Označení: odříku xtl.stěny xdélkadříku. MPJ 0760 MPJ 0761 MPJ 0762 MPJ 0763 Pojistné kroužky na høídel (Seegerovy kroužky) DIN 471 (èernìné)jsou urèeny kmontáži do zápichu høídele aslouží kaxiálnímu zajištìní. MPJ 0780 MPJ 0781 MPJ 0782 POJISTNÉ KROUŽKY NA HØÍDEL prùmìr3 prùmìr4 prùmìr5 IMBUS KLÍÈE MPJ 0783 MPJ 0785 MPJ 0787 prùmìr6 prùmìr8 prùmìr10 Pojistné kroužky do otvoru (Seegerovy kroužky) DIN 472 (èernìné) jsou urèeny kmontáži do zápichu votvoru aslouží kaxiálnímu zajištìní. MPJ 0790 MPJ 0792 MPJ 0794 Ocelové zušlechtìné imbus klíèe DIN 911 orozmìrech šestihranu 0,9-3 mm jsou dodávány spovrchem chránìným proti korozi èernìním. MPJ 0906 MPJ 0900 MPJ 0901 MPJ 0902 MPJ 0903 MPJ 0905 POJISTNÉ KROUŽKY DO OTVORU prùmìr8 prùmìr10 prùmìr12 Ocelové pružné kolíky DIN 1481 (èernìné). Dodávány vprùmìrech 1; 1,5; 2; 2,5; 3mm. MPJ 0800 MPJ 0801 MPJ 0805 MPJ 0806 MPJ 0807 MPJ 0808 MPJ 0810 MPJ 0811 MPJ 0812 TRUBKOVÉ NÝTY 1,5x0,25x2 2x0,3x3 2,5x0,3x3 2,5x0,3x5 PRUŽNÉ KOLÍKY prùmìr1x6 prùmìr1x10 prùmìr1,5x6 prùmìr1,5x10 prùmìr1,5x14 prùmìr1,5x8 prùmìr2x6 prùmìr2x10 prùmìr2x14 0,9 1,5 2 2,5 3 souprava MPJ 0764 MPJ 0765 MPJ 0766 MPJ 0767 MPJ 0815 MPJ 0816 MPJ 0817 MPJ 0820 MPJ 0821 MPJ 0822 MPJ x0,3x3 3x0,3x5 4x0,4x4 4x0,4x6 prùmìr2,5x10 prùmìr2,5x14 prùmìr2,5x18 prùmìr3x10 prùmìr3x14 prùmìr3x18 prùmìr3x20 SPECIÁLNÍ SPOJOVACÍ MATERIÁL ZÁVITOVÉ VLOŽKY Jsou urèeny pro závitové spojení vpøípadech, kdy zkonstrukèních dùvodù nelze použít standardní upevòovací nebo zapichovací matice -nelze pùsobit silou, popø. pøístup kotvoru je pouze zjedné strany. Èelo vložky má záøez pro šroubovák. Po montáži je vhodné vložky zajistit cyanoacrylátovým lepidlem. MPJ 1112 MPJ 1113 MPJ 1114 MPJ 1115 MsM3 MsM3 MsM4 MsM4 MPJ 1116 MPJ 1117 MPJ 1118 MPJ 1119 MsM5 MsM5 MsM6 MsM6 ZÁVITOVÉ VLOŽKY IMBUS Jsou urèeny pro stejné použití jako závitové vložky kat.è.mpj Zásadním rozdílem však je nahrazení drážky pro šroubovák vnitøním šestihranem pro použití imbus klíèe. Díky tomu lze vložky podstatnì jednodušeji instalovat -bez nebezpeèí vysmeknutí klíèe. Vložky jsou kdispozici ve dvou materiálových provedeních -mosaz aspeciální hliníková slitina. Vzhledem ke skuteènosti, že tyto typy vložek jsou vyrábìny moderní CNC technologií pøímo vmpjet,je jejich cena podstatnì pøíznivìjší než uvložek pùvodní øady. MPJ 1132 MPJ 1133 MPJ 1134 MPJ 1135 MPJ 1136 MPJ 1137 MPJ 1138 MPJ 1139 MsM3 MsM3 MsM4 MsM4 MsM5 MsM5 MsM6 MsM6 MPJ 1152 MPJ 1153 MPJ 1154 MPJ 1155 MPJ 1156 MPJ 1157 MPJ 1158 MPJ 1159 AlM3 AlM3 AlM4 AlM4 AlM5 AlM5 AlM6 AlM6 KatalogMP JET2015 Strana: 2

5 SPECIÁLNÍ SPOJOVACÍ MATERIÁL UPEVÒOVACÍ MATICE Upevòovací matice zvysokopevností hliníkové slitiny (dural) jsou dodávány vrozmìrech M2 -M8 (MPJ ), se sníženou výškou vrozmìrech M3 -M8 (MPJ ). Jsou vhodné zejména pro použití do tvrdého døeva nebo pøekližky, kde pro tzv.zapichovací matice se ètyømi bøity je vhodné pøedvrtat iotvory po bøity.matice jsou vroubkovány aopatøeny zápichy pro zamezení jejich uvolnìní. Vhodným lepidlem pro pojištìní je cyanoakrylát nebo epoxy. Upevòovací matice se sníženou výškou jsou vhodné pro použití vtenké pøekližce nebo vbalse použité na potah trupu. MPJ 1000 MPJ 1001 MPJ 1002 MPJ 1003 MPJ 1004 MPJ 1005 MPJ 1006 MPJ 1007 MPJ 1008 MPJ 1009 MPJ 1010 MPJ 1011 M2 M2 M2,5 M2,5 M3 M3 M4 M4 M5 M5 M6 M6 MPJ 1012 MPJ 1013 MPJ 1020 MPJ 1021 MPJ 1022 MPJ 1023 MPJ 1024 MPJ 1025 MPJ 1026 MPJ 1027 MPJ 1028 MPJ 1029 M8 M8 M3-nízká M3-nízká M4-nízká M4-nízká M5-nízká M5-nízká M6-nízká M6-nízká M8-nízká M8-nízká Upevòovací matice zesílené jsou vhodné kpoužití vpøípadì, kdy je požadována vyšší pevnost spoje -matice má zesílenou pøírubu aupravený tvar tìla. MPJ 1060 MPJ 1061 MPJ 1062 MPJ 1063 MPJ 1064 MPJ 1065 MPJ 1066 MATICE SOZUBY Matice sozuby jsou urèeny pro montáž do tvrdého døeva. Typickým použitím je upevnìní modeláøského spalovacího motoru na motorové lože ztvrdého døeva.materiálem matic je šestihranná ocel, povrch je chránìn proti korozi èernìním. Jsou vyrábìny srozmìry závitu M3 am4. MPJ 1034 MPJ 1035 M3 M3 SLEPÉ VLOŽKY MPJ 1036 MPJ 1037 M4 M4 Slepé vložky jsou urèeny pro pøímé zalaminování do laminátových skoøepin trupu. Slepá díra znemožòuje zneèištìní závitu vložky pøi výrobì laminátové skoøepiny.materiál je hliníková slitina, povrch je køížovì vroubkován pro zajištìní odolnosti proti vytržení. MPJ 1050 MPJ 1051 MPJ 1052 MPJ 1053 MPJ 1040 M2zesílená M2zesílená M2,5zesílená M2,5zesílená M3zesílená M3zesílená M4zesílená M2 M2 M2,5 M2,5 M3 MPJ 1041 MPJ 1042 MPJ 1043 MPJ 1044 MPJ 1045 M3 M4 M4 M5 M5 ZAPICHOVACÍ MATICE MPJ1067 MPJ1068 MPJ1069 MPJ1070 MPJ1071 MPJ1072 MPJ1073 M4zesílená M5zesílená M5zesílená M6zesílená M6zesílená M8zesílená M8zesílená MPJ 1046 MPJ 1047 MPJ 1048 MPJ 1049 M6 M6 M8 M8 Zapichovací matice (ocelové zinkované) jsou urèeny kvytvoøení pevného závitového spojení vmateriálech nízké pevnosti jako je balsa nebo mìkké lipové døevo. Vpøípadì pøekližky nebo tvrdého døeva (buk, dub, jasan) použijte upevòovací matice kat.è.mpj MPJ 1200 MPJ 1201 MPJ 1202 MPJ 1203 M3 M3 M4 M4 MPJ 1204 MPJ 1205 MPJ 1206 MPJ 1207 M5 M5 M6 M6 Jsou urèeny pro použití vkombinaci spolyamidovými šrouby MPJ aumožòují zhotovit šroubové spojení spøesným tvarem avysokou životností. Jsou zmateriálu ABS, pouze vèerné barvì, dílce lze velmi dobøe lepit acetonovým lepidlem, pilovat, brousit. MPJ 1412 MPJ 1413 MPJ 1414 MPJ 1415 MPJ 1416 MPJ 1417 o MISKY APRUCHODKY MiskaM4 MiskaM4 MiskaM5 MiskaM5 MiskaM6 MiskaM6 MPJ1432 MPJ1433 MPJ1434 MPJ1435 MPJ1436 MPJ1437 PrùchodkaM4 PrùchodkaM4 PrùchodkaM5 PrùchodkaM5 PrùchodkaM6 PrùchodkaM6 Souprava MPJ 1220 obsahuje vlastní šroub, matici avodítko. Šroub má válcový døík pro pøesné aopakovatelné centrování polovin forem, šestihranná hlava umožòuje automatizaci montáže ademontáže forem. Aretaèní sady obsahují èep apouzdro, jsou urèeny karetaci obou polovin formy vùèi sobì. Vodící èást je válcová stvarovou nábìhovou plochou. Prùmìr urèený kupevnìní je opatøen jednosmìrnými zápichy umožnujícími snadné naražení, ale znesnadòujícími vytažení kolíku za provozu. Díly jsou ocelové, èernìné. Dlouhé typy lze využít jako vodící kolíky pro snímatelné èásti modelù nebo forem (jádra). MPJ 1220 MPJ 1221 MPJ 1222 MPJ 1223 MPJ 1224 MPJ 1225 MPJ 1226 POLYAMIDOVÉ ŠROUBY Polyamidové šrouby jsou urèeny kupevòování nosných ploch, motorových krytù apod. Jsou dodávány vrozmìrech závitu M4 -M6. Použitý materiál nylon 6.6 zaruèuje oproti bìžnému provedení podstatnì vìtší tuhost závitové èásti azejména vyšší pevnost. MPJ 1310 MPJ 1311 MPJ 1320 PØÍSLUŠENSTVÍ PRO VÝROBU FOREM Sadašroubùproformy Aretaèní sadao6krátká Aretaèní sadao6dlouhá Aretaèní sadao8krátká Aretaèní sadao8dlouhá Aretaèní sadao10krátká Aretaèní sadao10dlouhá M4x20 M4x20 M5x30 1set 1set 1set 1set 1set 1set 1set MPJ1227 MPJ1228 MPJ1229 MPJ1230 MPJ1231 MPJ1232 Urèeny ke stažení nebo pøipevnìní kabelù, palivových hadièek apod. MPJ 1620 MPJ 1621 MPJ 1622 STAHOVACÍ PÁSKY 2,5x100 20ks 3,6x140 20ks 4,8x200 20ks Slouží kpøipevnìní stahovacích páskù MPJ ke konstrukci. Jsou opatøeny speciální samolepicí folií aotvory pro šrouby. MPJ 1630 ÈTVERCOVÉ PØÍCHYTKY 4,3 Aretaènísadao12 krátká 1set Aretaènísadao12 dlouhá 1set Aretaènísadao14 krátká 1set Aretaènísadao14 dlouhá 1set Aretaènísadao16 krátká 1set Aretaènísadao16 dlouhá 1set MPJ 1321 MPJ 1330 MPJ 1331 M5x30 M6x40 M6x40 Po vložení do otvoru vpøekližce nebo plechu slouží jako ochrana izolace kabelù proti mechanickému poškození. MPJ 1610 MPJ 1611 MPJ 1612 MPJ 1613 MPJ 1614 MPJ 1702 MPJ 1703 MPJ 1704 MPJ 1705 MPJ 1706 MPJ 1707 MPJ 1712 MPJ 1713 MPJ 1714 MPJ 1715 MPJ 1716 MPJ 1717 o KABELOVÉ PRUCHODKY prùmìr3,2 prùmìr4 prùmìr5 prùmìr6,4 prùmìr9,5 PODLOŽKY PRO ZÁPUSTNÉ ŠROUBY Tvarové duralové podložky pro šrouby se zápustnou hlavou. Dva typy -standardní avelké (liší se vnìjším prùmìrem), od každého typu šestrozmìrù. PodložkaprozápustnýšroubM2standard PodložkaprozápustnýšroubM2,5standard PodložkaprozápustnýšroubM3standard PodložkaprozápustnýšroubM4standard PodložkaprozápustnýšroubM5standard PodložkaprozápustnýšroubM6standard PodložkaprozápustnýšroubM2velká PodložkaprozápustnýšroubM2,5velká PodložkaprozápustnýšroubM3velká PodložkaprozápustnýšroubM4velká PodložkaprozápustnýšroubM5velká PodložkaprozápustnýšroubM6velká!NOVINKA! KatalogMP JET2015 Strana: 3

6 RC PØÍSLUŠENSTVÍ ZÁVITOVÉ SPOJKY Závitové spojky zvysokopevnostní mosazi jsou urèeny pro pevné spojení vidlièek nebo kulových èepù skoncovým drátem táhla. Montáž je možno provést pájením, vpøípadì bowdenu nebo lanka zamáèknutím. Spojky velikosti micro (MPJ ) sválcovaným závitem M2 jsou urèeny pro použití vnejmenších modelech. Spojky M2 standardní velikosti (vnìjší pr.3) jsou vyrábìny ve dvou variantách: 1. vprovedení sválcovaným závitem (MPJ 2010, 2011) -velmi kvalitní, s únavovou pevností závitové èásti occa 40% vyšší než bìžné provedení. 2. vprovedení søezaným závitem (MPJ ) -standardní provedení svelmi výhodnou cenou. Spojky sotvorem oprùmìru 0,8; 1; resp. 1,8 mm jsou urèeny: a) kmontáži pájením na lanko náhonu kormidel b) umalých modelù kpøipájení na ocelovou strunu prùm. 0,6; 0,8; resp. 1,6 použitou místo táhla auloženou ve vnitøní trubce bìžného bowdenu. Spojky M2,5 (MPJ ) am4 (MPJ ) jsou vyrábìny vprovedení søezaným závitem, spojky M3 (MPJ ) sválcovaným závitem. MPJ 2004 MPJ 2005 MPJ 2006 MPJ 2007 MPJ 2008 MPJ 2009 MPJ 2014 MPJ 2015 MPJ 2016 MPJ 2017 MPJ 2018 MPJ 2019 MPJ 2010 MPJ 2011 MPJ 2012 M2,o1,5(o2,l=19) M2,o1,5(o2,l=19) M2,o0,8 (o1,7,l=13,8) M2,o0,8(o1,7,l=13,8) M2,o1 (o1,7,l=13,8) M2,o1 (o1,7,l=13,8) M2,o1-eko (o3,l=22) M2,o1-eko (o3,l=22) M2,o1,3-eko(o3,l=22) M2,o1,3-eko(o3,l=22) M2,o1,8-eko(o3,l=22) M2,o1,8-eko(o3,l=22) M2,o2 (o3,l=22) M2,o2 (o3,l=22) M2,o2-eko (o3,l=22) MPJ 2013 MPJ 2020 MPJ 2021 MPJ 2022 MPJ 2023 MPJ 2026 MPJ 2027 MPJ 2028 MPJ 2029 MPJ 2030 MPJ 2031 MPJ 2032 MPJ 2033 MPJ 2034 MPJ 2035 M2,o2-eko(o3,l=22) M2,5,o2 (o3,l=22) M2,5,o2 (o3,l=22) M2,5,o3 (o4,l=26) M2,5,o3 (o4,l=26) M3,o1,6 (o3,l=22) M3,o1,6 (o3,l=22) M3,o2 (o3,l=22) M3,o2 (o3,l=22) M3,o3 (o4,l=28) M3,o3 (o4,l=28) M4,o3 (o5,l=37) M4,o3 (o5,l=37) M4,o4 (o5,l=37) M4,o4 (o5,l=37) VIDLIÈKY PLASTOVÉ Vidlièky se speciálním kovovým èepem jsou vhodné pro všechny typy pøesného spojení táhel aovládacích pák. Konec kovového èepu se zámkem minimalizuje nebezpeèí samovolného rozpojení vlivem únavy nebo vibrací. Vidlièka skovovým èepem zajišuje vyšší pevnost ve støihu než obvyklé plastové provedení. Vidlièka MPJ je urèena pro použití vkombinaci se servy urc souprav vmicro provedení, které mají vovládací páce otvory prùm. m. Souèástí balení vidlièek jsou ièepy. Èepy je dále možné koupit isamostatnì, jako náhradní díl. MPJ 2100 MPJ 2101 MPJ 2102 MPJ 2110 MPJ 2111 MPJ 2112 MPJ 2120 MPJ 2121 MPJ 2122 "Z" SPOJKY LANKA Jedná se oekonomickou verzi ukonèení bowdenù nebo struny pomocí Zkoncovky, která je zavleèena pøímo do otvoru ovládací páky prùm.1,6. MPJ 2070 MPJ 2071 MPJ 2072 o1 o1 o1,8 MPJ 2073 MPJ 2074 MPJ 2075 Vidlièkaplast,l=17mm,šíøkadrážky1,2,èepo1,M2 Vidlièkaplast,l=17mm,šíøkadrážky1,2,èepo1,M2 ÈepMso1providlièkyplast(MPJ ) Vidlièkaplast,l=23mm,šíøkadrážky1,6,èepo1,6,M2 Vidlièkaplast,l=23mm,šíøkadrážky1,6,èepo1,6,M2 ÈepMso1,6providlièkyplast(MPJ ) Vidlièkaplast,l=45mm,šíøkadrážky2,5,èepo2,5,M3 Vidlièkaplast,l=45mm,šíøkadrážky2,5,èepo2,5,M3 ÈepMso2,5providlièkyplast(MPJ ) o1,8 o2 o2 KONCOVKY PRO CARBON TÁHLA Duralové koncovky táhla jsou urèeny pro pøilepení na uhlíkovou trubku použitou jako ovládací táhlo. Jsou kdispozici sotvorem oprùmìru 3-6 mm (odpovídá rozmìru trubky) aspravými ilevými závity M2; M2,5; M3; M4. Spojky slevými závity (standardní kat.èíslo je doplnìno kódem ALLH) jsou vhodné pro vytvoøení táhla sfunkcí jako napínák -pøi otáèení táhla dochází díky pravému alevému závitu ke zmìnì délky táhla. MPJ 2037 MPJ 2038 MPJ 2039 MPJ 2040 MPJ 2041 MPJ 2036 o3m2 o3m2,5 o4m2 o4m2,5 o4m3 o4m4 MPJ 2042 MPJ 2043 MPJ 2044 MPJ 2049 MPJ 2045 MPJ 2046 MPJ 2047 MPJ 2048 Nastavovací kroužky jsou urèené knalepení na uhlíkovou trubku. Umožòují jednoduché nastavování délky táhla rukou. MPJ MPJ o3 o4 MPJ MPJ o5m2 o5m2,5 o5m3 o5m4 o6m2 o6m2,5 o6m3 o6m4 Obsah setu: koncovka táhla spravým závitem, koncovka táhla slevým závitem, nastavovací kroužek. Komplet slouží kvytvoøení táhla se stejnou funkcí jako napínák. Otáèením za nastavovací kroužek díky pravému alevému závitu na koncovkách lze plynule nastavovat délku táhla. MPJ MPJ MPJ MPJ MPJ MPJ MPJ o3m2 1set o3m2,5 1set o4m2 1set o4m2,5 1set o4m3 1set o4m4 1set o5m2 1set MPJ MPJ MPJ MPJ MPJ MPJ MPJ o5 o6 o5m2,5 1set o5m3 1set o5m4 1set o6m2 1set o6m2,5 1set o6m3 1set o6m4 1set KONCOVKY TÁHLA DO CFK TRUBEK Duralové závitové koncovky jsou urèené kvlepení do carbon trubek. Vnìjší prùmìr koncovky je identický svnìjším prùmìrem trubky, nezvìtšují proto celkový prùmìr táhla. Oznaèení rozmìrù carbon trubek: vnìjší prùmìr xtlouška stìny. MPJ MPJ MPJ MPJ Koncovkatáhladocarbontrubky4x0,75,M2 Koncovkatáhladocarbontrubky5x1,M2,5 Koncovkatáhladocarbontrubky6x1,M3 Koncovkatáhladocarbontrubky6x1,M4!NOVINKA! VIDLIÈKY KOVOVÉ CNC tøískovì obrábìné celokovové vidlièky jsou vyrábìny ve tøech velikostech. Materiálem tìlesa je dural, unìkterých typù, kde je požadována korozní odolnost, pøíp.snadná pájitelnost mosaz. Èep je ocelový, pøíp.mosazný, proti vypadnutí je jištìn tømenovým pojistným kroužkem. Tømenové kroužky je možné zakoupit ijako náhradní díl (MPJ ), náhradní èepy (MPJ ). Vkaždé velikostní kategorii vidlièek je kdispozici nìkolik velikostí závitu, pøíp. pouze otvor pro pøilepení táhla (táhlo zocelového drátu nebo zuhlíkové tyèe). Vidlièky zduralu, které mají závit pro pøipojení táhla jsou vyrábìny spravým ilevým závitem (standardní kat.èíslo je vpøípadì levého závitu doplnìno kódem ALLH). MPJ 2140 MPJ 2141 MPJ 2142 MPJ 2143 MPJ 2144 MPJ 2145 MPJ 2146 MPJ 2147 MPJ 2150 MPJ 2151 MPJ 2152 MPJ 2153 MPJ 2154 MPJ 2155 MPJ 2156 MPJ 2157 MPJ 2160 MPJ 2161 MPJ 2162 MPJ 2163 MPJ 2170 MPJ 2171 MPJ 2172 MPJ 2173 MPJ 2190 MPJ 2191 MPJ 2192 MPJ 2193 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,M2 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,M2 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,M2,5 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,M2,5 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,otvoro2 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,otvoro2 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,otvoro3 VidlièkaAl,l=23,šíøkadrážky2,èepo1,6,otvoro3 VidlièkaAlneboMs,l=23,šíøkadrážky1,6,èepo1,6,M2 VidlièkaAlneboMs,l=23,šíøkadrážky1,6,èepo1,6,M2 VidlièkaAl,l=23,šíøkadrážky1,6,èepo1,6,M2,5 VidlièkaAl,l=23,šíøkadrážky1,6,èepo1,6,M2,5 VidlièkaAlneboMs,l=23,šíøkadrážky1,6,èepo1,6,otvoro2 VidlièkaAlneboMs,l=23,šíøkadrážky1,6,èepo1,6,otvoro2 VidlièkaAl,l=23,šíøkadrážky1,6,èepo1,6,otvoro3 VidlièkaAl,l=23,šíøkadrážky1,6,èepo1,6,otvoro3 VidlièkaAl,l=30, šíøkadrážky2, èepo1,6,m3 VidlièkaAl,l=30, šíøkadrážky2, èepo1,6,m3 VidlièkaAl,l=30, šíøkadrážky2, èepo2,m3 VidlièkaAl,l=30, šíøkadrážky2, èepo2,m3 VidlièkaAl,l=40, šíøkadrážky2,5, èepo2,5, M3 VidlièkaAl,l=40, šíøkadrážky2,5, èepo2,5, M3 VidlièkaAl,l=40, šíøkadrážky2,5, èepo2,5, M4 VidlièkaAl,l=40, šíøkadrážky2,5, èepo2,5, M4 ÈepFeneboMso1,6providlièkyAlneboMs(MPJ ) ÈepFeo1,6providlièkyAl(MPJ ) ÈepFeo2providlièkyAl(MPJ ) ÈepFeo2,5providlièkyAl(MPJ ) KatalogMP JET 2015 Strana: 4

7 RC PØÍSLUŠENSTVÍ OVLÁDACÍ PÁKY PLASTOVÉ Standardní ovládací pákymalé jsouurèeny pro všechny druhy bìžných øídících náhonù malých, støedních, ale ivìtších modelù. MPJ 2210, 2211obsahují páky sprùmìrem otvorù m, resp. 1,3 mm, cožje vhodné vpøípadech, kdy je použit ohebný bowden se zalepeným drátem zocelové struny prùmìr 0,9, resp. 1,2 mm, opatøeným "Z" ohybem. Vjednom baleníjsou vždy páky vzrcadlovém provedení aupevòovací šroubym2x12. Páka velká je urèena pro obøí modely,trojúhelníková základna zajišuje vysokou stabilitu atuhost páky. Souprava obsahuje upevòovací šrouby M3x30. Páky micro typ 1, 2a3sprùmìrem m jsou vhodné pro použití vkombinaci svidlièkami micro MPJ 2100, Páky typ 2a3sotvory oprùmìru 0,6 a 0,8 jsou urèenypro drátìná Z táhla. Páka typ 1je urèena klepení CAlepidlem do drážky místo obvyklého šroubování, typy 2a3jsou zapichovací verze. Typ 2 je páka bez diferenciace, typ 3sdiferenciací. Typ 4(z materiálu ABS) je urèen pro nejmenší modely.páku lzepøilepit buï zvenku pøímo na povrch kormidla nebo je možné ji zalepit na vnitøní stranu potahu, páka kormidla potom vyènívá skrz proøíznutou drážku. MPJ 2200 MPJ 2201 MPJ 2202 MPJ 2203 MPJ 2204 MPJ 2205 MPJ 2206 MPJ 2207 MPJ 2210 MPJ 2211 MPJ 2212 MPJ 2220 SPOJKY LANKA Závitové spojky lanka zvysokopevnostní mosazi jsou urèeny pro spojení lanka avidlièky nebo kulového èepu. Umožòují nastavení délky lankového náhonu. Uspojek M2 am3 jsou závity válcované, um2,5 am4 je závit øezaný. MPJ 2050 MPJ 2051 MPJ 2054 MPJ 2055 M2 M2 M2,5 M2,5 Pákamicrotyp1,otvoro1 Pákamicrotyp2,otvoro0,6 Pákamicrotyp2,otvoro0,8 Pákamicrotyp2,otvoro1 Pákamicrotyp3,otvoro0,6 Pákamicrotyp3,otvoro0,8 Pákamicrotyp3,otvoro1 Pákamicrotyp4,otvoro0,5 Pákamalákrátká,otvoro1 Pákamalákrátká,otvoro1,3 Pákamalákrátká,otvoro1,6 Pákavelká,otvoro2,5 MPJ 2060 MPJ 2061 MPJ 2062 MPJ 2063 M3 M3 M4 M4 KOVOVÉ OVLÁDACÍ PÁKY Celokovové ovládací páky jsou tøískovì obrábìné ztyèe hliníkové slitiny.jsou urèené pro použití, kdy je požadována nejvyšší pevnost atuhost náhonu. MPJ 2270 MPJ 2274 MPJ 2271 MPJ 2272 MPJ 2275 MPJ 2273 OVLÁDACÍ PÁKY NÁHONU KØIDÉLEK Jsou urèeny jako souèást torzního náhonu ovládání køidélek. Použití stavìcího kroužku ve støední èásti ovládací páky umožòuje jeho posunutím velmi jednoduché nastavení celkového pøevodu náhonu. Díky tomu,že vlastní páka je na drátu náhonu uložena otoènì, je možné používat bìžné vidlièky bez rizika køížení náhonu. MPJ 2260 MPJ 2261 Ovládacípákanáhonukøidélekprodráto2 Ovládacípákanáhonukøidélekprodráto2,5 Kovováovládacípákao3krátká Kovováovládacípákao3støední Kovováovládacípákao3dlouhá Kovováovládacípákao4krátká Kovováovládacípákao4støední Kovováovládacípákao4dlouhá KOVOVÉ KONCOVKY SLOŽISKEM Koncovky táhla zhliníkové slitiny skulièkovým ložiskem 2x6x2,5 (3x7x3) jsou urèeny pro pøípad, kdy jsou požadovány minimální vùle anízké pasivní odpory, vèetnì vysoké životnosti uložení. Vyrábìjí se svelikostmi závitu: M2; M2,5 am3 (resp.m3 am4). MPJ 2280 MPJ 2281 MPJ 2282 MPJ 2283 MPJ 2284 KovovákoncovkaM2o2složiskem KovovákoncovkaM2,5o2složiskem KovovákoncovkaM3o2složiskem KovovákoncovkaM3o3složiskem KovovákoncovkaM4o3složiskem OVLÁDACÍ PÁKY KOVOVÉ Mosazné ovládací páky,urèené pro použití vkombinaci splastovými nebo kovovými vidlièkami (MPJ 2101, MPJ 2110, MPJ ampj ). Kdispozici závity M2, M3 am4, dvì délky závitové èásti. PÁKY SLOŽISKEM Páky skovovým kulovým ložiskem umožòují volný apøesný pohyb ovládacího táhla ve všech rovinách. Tento zpùsob uložení zajišuje vysokou pøesnost, nízké pasivní odpory adlouhou životnost celého náhonu. Kovový èep vidlièky pr.1,6 dlouhý -náhradní balení MPJ MPJ 2230 Pákamalásložiskemkrátká MPJ 2231 Pákamalásložiskemkrátká MPJ 2232 Pákamalásložiskemdlouhá MPJ 2233 Pákamalásložiskemdlouhá MPJ 2234 ÈepMso1,6,dl.(proMPJ ) MPJ 2294 MPJ 2295 MPJ 2296 MPJ 2297 MPJ 2290 MPJ 2291 MPJ 2292 MPJ 2293 MPJ 2298 MPJ 2299 MPJ 3700 MPJ 3701 MPJ 3702 MPJ 3703 MPJ 3704 MPJ 3705 MPJ 3706 MPJ 3707 OvládacípákaMs,M2kr. OvládacípákaMs,M2kr. OvládacípákaMs,M2dl. OvládacípákaMs,M2dl. OvládacípákaMs,M3kr. OvládacípákaMs,M3kr. OvládacípákaMs,M3dl. OvládacípákaMs,M3dl. OvládacípákaMs,M4kr. OvládacípákaMs,M4dl. OvládacípákaMsM31,5krátká(providlièkyMPJ ) OvládacípákaMsM31,5krátká(providlièkyMPJ ) OvládacípákaMsM31,5dlouhá(providlièkyMPJ ) OvládacípákaMsM31,5dlouhá(providlièkyMPJ ) OvládacípákaMsM32krátká(providlièkyMPJ ) OvládacípákaMsM32krátká(providlièkyMPJ ) OvládacípákaMsM32dlouhá(providlièkyMPJ ) OvládacípákaMsM32dlouhá(providlièkyMPJ ) PÁKY SNÁBOJEM Jsou urèeny kpøenosu pøímoèarého pohybu táhla na pohyb rotaèní. Spojení duralového náboje svlastní pákou je provedeno rozlisováním, náboj je drážkován kzamezení pootoèení ipøi nejvyšším namáhání avibracích. Typickým pøíkladem použití je náhon pøíïového kola, torzní náhony klapek nebo køidélek, náhon kormidla ulodních modelù. Souprava obsahuje stavìcí imbus šroub M3x3. Páky jsou dodávány ve dvou délkách avprùmìrech otvoru náboje 2,5; 3; 4mm. MPJ 2240 MPJ 2241 MPJ 2242 MPJ 2243 MPJ 2244 MPJ 2245 MPJ 2246 MPJ 2247 MPJ 2248 MPJ 2249 MPJ 2250 MPJ 2251 Pákasnábojem12mm,o2,5 Pákasnábojem12mm,o2,5 Pákasnábojem16mm,o2,5 Pákasnábojem16mm,o2,5 Pákasnábojem12mm,o3 Pákasnábojem12mm,o3 Pákasnábojem16mm,o3 Pákasnábojem16mm,o3 Pákasnábojem12mm,o4 Pákasnábojem12mm,o4 Pákasnábojem16mm,o4 Pákasnábojem16mm,o4 MPJ 2300 MPJ 2301 MPJ 2302 LANKOVÉ NÁHONY Lankový náhon kormidla je urèen kpøenosu sil na kormidlo pomocí tenkého ocelového lanka místo bìžného táhla nebo bowdenu. Výhodou jsou minimální pasívní odpory,nulové vùle avzhled odpovídající øešení náhonu skuteèného letounu. Souprava MPJ 2300 obsahuje nerezové lanko prùmìr 0,5, ovládací páky složiskem, vidlièky skovovým èepem, spojky lanka, kulové èepy V1, pr.4, M2M2 kr. adalší potøebný materiál. Soupravy MPJ 2301, 2302 obsahují nerezové lanko pr.0,5, vidlièky skovovým èepem aspojky lanka. Lankovýnáhonkormidla Lankoskoncovkami Lankoskoncovkami KatalogMP JET2015 Strana: 5

8 RC PØÍSLUŠENSTVÍ KULOVÉ ÈEPY Kulové èepy umožòují pøesné spojení azcela volný pohyb táhla. Kulové èepy MP JET jsou vyrábìnyve tøech verzích: 1. Kulové èepy typ V1 -oko je zplastu, èep zmosazi. Kdispozici jsou následující velikosti: -èep mosaz prùmìr 3mm aotvor vplastovém oku pro závit M2 - èep mosaz prùmìr 4mm aotvor vplastovém oku pro závit M2 (pùvodní oznaèení bylo kulové èepy malé) - èep mosaz prùmìr 5mm aotvor vplastovém oku pro závit M2 (døíve kulové èepy støední) - èep mosaz prùmìr 5mm aotvor vplastovém oku pro závit M2,5 (døíve kulové èepy støední) - èep mosaz prùmìr 7mm aotvor vplastovém oku pro závit M3 (døíve kulové èepy velké) 2. Kulové èepy typ V2 -oko je zplastu, èep znitrocementované oceli, èernìný. Kdispozici je prozatím pouze ve velikostiocelového èepu pr.5 mm aotvorem v plastovém oku pro závit M2 nebo M2,5. 3. Kulové èepy typ V3 -oko zhliníkové slitiny,èep znitrocementované oceli, èernìný. Kdispozici je prozatím pouze ve velikosti ocelového èepu pr.5 mm ase závity voku M2; M2,5 am3. velikost závitu voku bez textu =èep je bezkrèku (pouze koule) krátký =èep skrátkým krèkem èíselné oznaèení typu dlouhý =èep sdlouhým krèkem Zpùsob znaèení: Kulový èep Vx, ox, Mxx, x prùmìr èepu prùmìr díryvèepu nebo rozmìr závitu na døíku èepu KULOVÉ ÈEPY V1, o5, M2M2,5 Urèeno pro táhla M2, jsou dodávány ve dvou délkách. Souprava obsahuje matice M2,5. MPJ 2426 MPJ 2427 MPJ 2428 MPJ 2429 KULOVÉ ÈEPY V1, o5, M22 Urèeno pro táhla M2. Prùmìr upevòovacího šroubu je M2, kdispozicive tøech délkách. Souprava obsahuje Pan Head šrouby amatice M2. MPJ 2420 MPJ 2421 MPJ 2422 MPJ 2423 MPJ 2424 MPJ 2425 KULOVÉ ÈEPY V1, o4, M2M2 Urèeno pro táhla M2, vyrábìno ve dvou délkách. Souprava obsahuje matice M2. MPJ 2406 MPJ 2407 MPJ 2408 MPJ 2409 KULOVÉ ÈEPY V1, o3, M2M1,6 Urèeno pro nejmenší modely,ve dvou délkách èepu, vmosazném èepu je závit M1,6. Souprava obsahuje šrouby M1,6 sválcovou hlavou. MPJ 2410 MPJ 2411 MPJ 2412 MPJ 2413 Katalog MPJET 2015 KulovýèepV1,o3,M2 M1,6krátký KulovýèepV1,o3,M2 M1,6krátký KulovýèepV1,o3,M2 M1,6dlouhý KulovýèepV1,o3,M2 M1,6dlouhý KulovýèepV1,o4, M2M2krátký KulovýèepV1,o4,M2 M2krátký KulovýèepV1,o4,M2 M2dlouhý KulovýèepV1,o4,M2 M2dlouhý KulovýèepV1,o5, M22 KulovýèepV1,o5, M22 KulovýèepV1,o5, M22krátký KulovýèepV1,o5, M22krátký KulovýèepV1,o5, M22dlouhý KulovýèepV1,o5, M22dlouhý KulovýèepV1,o5, M2M2,5krátký KulovýèepV1,o5,M2M2,5 krátký KulovýèepV1,o5,M2M2,5 dlouhý KulovýèepV1,o5,M2M2,5 dlouhý Prùmìr upevòovacího šroubu M1,6 odpovídá prùmìru otvorù vovl. pákách bìžných RC serv.pro táhlam2, vyrábìno ve tøech délkách. Souprava obsahuje šroubysválcovou hlavou amatice M1,6. MPJ 2400 MPJ 2401 MPJ 2402 MPJ 2403 MPJ 2404 MPJ 2405 KULOVÉ ÈEPY V1, o4, M21,6 KulovýèepV1, o4, M21,6 KulovýèepV1, o4,m2 1,6 KulovýèepV1, o4,m2 1,6krátký KulovýèepV1, o4,m2 1,6krátký KulovýèepV1, o4,m2 1,6dlouhý KulovýèepV1, o4,m2 1,6dlouhý KULOVÉ ÈEPY V1, o5, M2,52 Urèeno pro táhla se závitem M2,5, vetøech délkách. Souprava obsahuje Pan Head šrouby M2 amatice M2. MPJ 2430 MPJ 2431 MPJ 2432 MPJ 2433 MPJ 2434 MPJ 2435 KulovýèepV1,o5,M2,52 KulovýèepV1,o5,M2,52 KulovýèepV1,o5,M2,52krátký KulovýèepV1,o5,M2,52krátký KulovýèepV1,o5,M2,52dlouhý KulovýèepV1,o5,M2,52dlouhý KULOVÉ ÈEPY V1, o5, M2,5M2,5 Urèeno pro táhla M2,5, dodávány ve dvou délkách. Souprava obsahuje matice M2,5. MPJ 2436 MPJ 2437 MPJ 2438 MPJ 2439 KulovýèepV1,o5, M2,5M2,5krátký Kulovýèep V1,o5, M2,5M2,5 krátký Kulovýèep V1,o5, M2,5M2,5 dlouhý Kulovýèep V1,o5, M2,5M2,5 dlouhý Kulové èepy pr.7, M3 jsou urèeny pro modely,kde menší kulové èepy již svou velikostí nevyhovují. Jsou dodávány vedvoudélkách, pro táhla M3, souprava obsahuje matice M3 apodložky. MPJ 2450 MPJ 2451 MPJ 2452 MPJ 2453 KULOVÉ ÈEPY V1, o7, M3M3 KulovýèepV1,o7,M3M3krátký KulovýèepV1,o7,M3 M3krátký KulovýèepV1,o7,M3 M3dlouhý KulovýèepV1,o7,M3 M3dlouhý Kulové èepy pr.7, spevnostním imbus šroubem M3 jsou urèeny pro modely, kde menší kulové èepy již svou velikostí nevyhovují.jsou dodávány ve dvou délkách, pro táhla M3, souprava obsahuje samojistné matice. MPJ 2454 MPJ 2455 MPJ 2456 MPJ 2457 Kulové èepy pr.7, M3 jsou urèeny pro modely,kde menší kulové èepy již svou velikostí nevyhovují. Jsou dodávány vedvoudélkách, pro táhla M4, souprava obsahuje matice M3 apodložky. MPJ 2460 MPJ 2461 MPJ 2462 MPJ 2463 KULOVÉ ÈEPY V1, o7, M33 KulovýèepV1,o7,M33 KulovýèepV1,o7,M3 3 KulovýèepV1,o7,M3 3krátký KulovýèepV1,o7,M33krátký KULOVÉ ÈEPY V1, o7, M4M3 KulovýèepV1,o7,M4M3krátký KulovýèepV1,o7,M4 M3krátký KulovýèepV1,o7,M4 M3dlouhý KulovýèepV1,o7,M4 M3dlouhý Kulové èepy pr.7, spevnostním imbus šroubem M3 jsou urèeny pro modely, kde menší kulové èepy již svou velikostí nevyhovují.jsou dodávány ve dvou délkách, pro táhla M4, souprava obsahuje samojistné matice. MPJ 2464 MPJ 2465 MPJ 2466 MPJ 2467 KULOVÉ ÈEPY V1, o7, M43 KulovýèepV1,o7,M43 KulovýèepV1,o7,M4 3 KulovýèepV1,o7,M4 3krátký KulovýèepV1,o7,M43krátký KULOVÉ ÈEPY V2, o5, M22 am2,52 Urèeno pro táhla M2, resp.m2,5. Ocelový nitrocementovaný èep zaruèuje podstatnì vyšší životnost. Jsou dodávány ve dvou délkách, souprava obsahuje imbus šroub amatici M2. MPJ 2330 MPJ 2331 MPJ 2332 MPJ 2333 KulovýèepV2,o5,M22 Kulovýèep V2,o5,M22krátký Kulovýèep V2,o5,M2,52 KulovýèepV2,o5,M2,52krátký Strana: 6

9 RC PØÍSLUŠENSTVÍ Urèeno pro ovládací táhla M2, M2,5 nebo M3. Celokovové provedení (oko z duralu, sedlo kulového èepu zmosazi, vymezovací kroužek zpružinové oceli, kulový èep znitrocementované oceli) zaruèuje vysokou životnost (za pøedpokladu pravidelného mazání). Èepy se vyznaèují nulovou vùlí, jakákoli vzniklá vùle je automaticky vymezována pružným kroužkem. Jsou dodávány ve dvou délkách kulového èepu, oko má závit M2; M2,5, M3. MPJ 2310 MPJ 2311 MPJ 2312 MPJ 2313 MPJ 2314 MPJ 2315 OHYBACÍ ZÁVÌSY Ohybací závìsy zmodifikovaného polypropylenu, pouze vpøírodní barvì, jsou provedením, které díky vnitønímu tøení materiálu snižuje možnost kmitání (flutteru) kormidel. Materiál apovrchová úprava umožòují výborné lepení CAlepidlem. Velikost micro je vhodná napø. pro volné modely arc modely velikosti micro. MPJ 2516, 2517 mají upravený vnìjší tvar,jsou urèeny pro montáž do drážek vyrobených kotouèovou pilou (doporuèené rozmìry: prùmìr 30, tl. m) ajsou vhodné zejména pro seriovou výrobu stavebnic. MPJ 2510 Ohybacízávìs3,5x7 MPJ 2511 Ohybacízávìs3,5x7 1 MPJ 2512 Ohybacízávìs10x20 MPJ 2513 Ohybacízávìs10x20 1 MPJ 2514 Ohybacízávìs16x28 MPJ 2515 Ohybacízávìs16x28 1 MPJ 2516 Ohybacízávìszaoblený15x22 MPJ 2517 Ohybacízávìszaoblený15x22 1 HMOŽDINKOVÉ ZÁVÌSY PLASTOVÉ Plastové hmoždinkové závìsy jsou výhodné pro snadnou montáž, staèí jen pøedvrtat otvory odpovídající jejich prùmìru azávìsy do nich zalepit. Svýhodou se používají uprovedení kormidla jako uskuteèného letadla -bod otáèení plochy je zároveò støedem radiusu nábìžné hrany klapky. MPJ 2532 Hmoždinkovýzávìs,o3,5, l=48 MPJ 2533 Hmoždinkovýzávìs,o3,5, l=48 12 ks HMOŽDINKOVÉ ZÁVÌSY KOVOVÉ Hmoždinkové závìsy zhliníkové slitiny mají stejné montážní výhody jako hmoždinkové závìsy plastové. Díky použitému materiálu mají však mnohonásobnì vyšší tuhost apevnost. Lze je tedy použít vpøípadech nejvyššího namáhání. Jsou vyrábìny ve tøech provedeních atøech velikostech: nerozebiratelné (s rozlisovaným ocelovým èepem), rozebiratelné (èep je jištìn vyjímatelným tømenovým kroužkem) ana drát (v balení jsou pouze vlastní èásti závìsu, spojení provede zákazník pomocí vlastního vhodného drátu oprùmìru odpovídajícímu prùmìru otvoru závìsu, který poté funguje jako èep otáèení). MPJ 2540 MPJ 2541 MPJ 2542 MPJ 2543 MPJ 2544 MPJ 2545 MPJ 2550 MPJ 2551 MPJ 2552 MPJ 2553 MPJ 2554 MPJ 2555 MPJ 2560 MPJ 2561 MPJ 2562 MPJ 2563 MPJ 2564 MPJ 2565 ZÁVÌSY KORMIDEL Provedení závìsu socelovým èepem asprùchozími otvory umožòuje volný pohyb sminimálními pasívními odpory abezpeèné pøilepení CAnebo epoxy lepidlem do køídla, popø. kormidla modelu. Závìsy jsou dodávány ve ètyøech velikostech, smontované. MPJ 2500 MPJ 2501 MPJ 2502 MPJ 2503 KULOVÉ ÈEPY V3, o5 KulovýèepV3,o5,M22 Kulovýèep V3,o5,M22krátký Kulovýèep V3,o5,M2,52 KulovýèepV3,o5,M2,52krátký KulovýèepV3,o5,M32 KulovýèepV3,o5,M32krátký Závìs11x28 Závìs11x28 1 Závìs16x32 Závìs16x32 1 HmoždinkovýzávìsAl,o3,l=50,nerozebiratelný HmoždinkovýzávìsAl,o3,l=50,nerozebiratelný HmoždinkovýzávìsAl,o3,l=50,rozebiratelný HmoždinkovýzávìsAl,o3,l=50,rozebiratelný HmoždinkovýzávìsAl,o3,l=50,nadrát HmoždinkovýzávìsAl,o3,l=50,nadrát HmoždinkovýzávìsAl,o4,5, l=70,nerozebiratelný HmoždinkovýzávìsAl,o4,5, l=70,nerozebiratelný HmoždinkovýzávìsAl,o4,5, l=70,rozebiratelný HmoždinkovýzávìsAl,o4,5, l=70,rozebiratelný HmoždinkovýzávìsAl,o4,5, l=70,na drát HmoždinkovýzávìsAl,o4,5, l=70,na drát HmoždinkovýzávìsAl,o6,l=98,nerozebiratelný HmoždinkovýzávìsAl,o6,l=98,nerozebiratelný HmoždinkovýzávìsAl,o6,l=98,rozebiratelný HmoždinkovýzávìsAl,o6,l=98,rozebiratelný HmoždinkovýzávìsAl,o6,l=98,nadrát HmoždinkovýzávìsAl,o6,l=98,nadrát MPJ 2504 MPJ 2505 MPJ 2506 MPJ 2507 Závìs22x33 Závìs22x33 1 Závìs26x39 Závìs26x39 1 ÚCHYTY PODVOZKU Jsou urèeny kupevnìní nebo zajištìní drátìného podvozku vpøípadì, kdy je drát veden vdrážce pod povrchem modelu. Souprava obsahuje vruty PAN HEAD 3x12, resp. 3x16 (pro MPJ 2632). MPJ 2630 MPJ 2631 MPJ 2632 Úchytpodvozkumalý Úchytpodvozkustøední Úchytpodvozkuvelký ZÁMEK KABINY Zámek kabiny je urèen kzajištìní kabin, popø.krytù umalých modelù. MPJ 2660 PODVOZKOVÉ TØMENY Jsou urèeny kupevnìní nebo zajištìní drátìného podvozku, plovákù apod. v pøípadì, kdy drát je uložen na povrchu modelu bez obvyklé drážky. Jsou dodávány vrozmìrech pro dráty oprùmìru 2, 3, 4mm. Souprava obsahuje vruty PAN HEAD 3x16. MPJ 2640 MPJ 2641 MPJ 2642 Podvozkovýtømeno2 Podvozkovýtømeno3 Podvozkovýtømeno4 Zámekkabiny UZÁVÌR KABINY Celokovový pružinový uzávìr kabiny.tìleso zhliníkové slitiny,aretaèní èep ocelový, èernìný.vyrábìn ve dvou velikostech, prùmìr tìlesa 4, resp.5 mm, prùmìr èepu 2, resp.3 mm, zdvih èepu 4, resp.6,5 mm. MPJ 2661 MPJ 2662 DRŽÁKY KRYTU KOLA Jsou urèeny kupevnìní krytu podvozkového kola khøídeli kola pevného podvozku. Balení obsahuje šrouby PAN HEAD pro upevnìní držáku na kryt kola. Pojištìní držáku na høídel kola je provedeno pomocí imbus stavìcího šroubu. MPJ 2650 MPJ 2651 MPJ 2652 MPJ 2653 MPJ 2654 KONZOLY Jsou urèeny kpøišroubování na pøepážku trupu pod odtokovou hranu køídla, kde slouží jako matice polyamidových šroubù (MPJ ) pøipevòujících køídlo modelu. Souprava obsahuje vruty PAN HEAD 3x16. MPJ 2611 MPJ 2612 MPJ 2613 KonzolaM4 KonzolaM5 KonzolaM6 UPEVÒOVACÍ KONZOLY Jsou urèeny kupevnìní pøíïového podvozku nebo napø. vkombinaci se stavìcími kroužky MPJ ksnadno snímatelnému upevnìní plovákù na RC modelu. Lze je použít ikvytvoøení otoèného ložiska pro høídele prùmìrù 3-6 mm. Souprava obsahuje vruty PAN HEAD 3x16. MPJ 2621 MPJ 2622 MPJ 2623 MPJ 2624 Upevòovacíkonzolao3 Upevòovacíkonzolao4 Upevòovacíkonzolao5 Upevòovacíkonzolao6 Držákkrytukolaproo3mm Držákkrytukolaproo3,5mm Držákkrytukolaproo4mm Držákkrytukolaproo5mm Držákkrytukolaproo6mm Uzávìrkabinyo4,l=10mm Uzávìrkabinyo5,l=16mm PODVOZKOVÁ NOHA Souprava dvou polovin vidlice podvozkové nohy (materiál -polyamid se sklem) ahøídele kola pr.2mm. Vhodné pro modely ohmotnosti do cca 500 gskalhotovým podvozkem, kolo omax. pr.50 mm smax. šíøkou 10 mm. Montáž obou polovin, které jsou vùèi sobì polohovány aretaènímikolíky, se provede slepením (CAlepidlem). Kompletní podvozková noha se vlepí do otvoru vkonstrukci podvozku orozmìrech 2,8x10 mm. MPJ 2670 Podvozkovánohaspeciál KatalogMP JET2015 Strana: 7

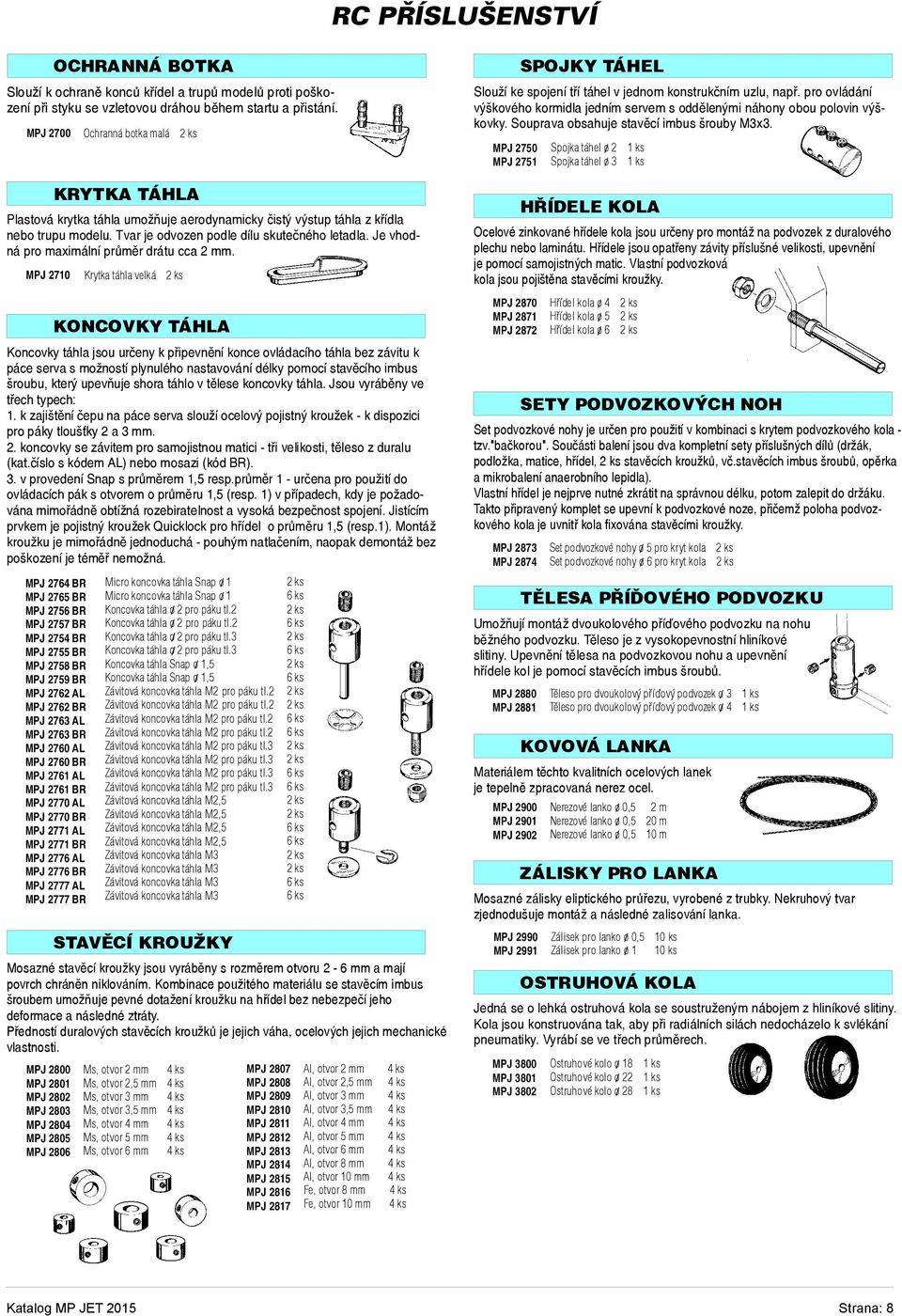

10 RC PØÍSLUŠENSTVÍ Slouží kochranì koncù køídel atrupù modelù proti poškození pøi styku se vzletovou dráhou bìhem startu apøistání. MPJ 2700 STAVÌCÍ KROUŽKY Mosazné stavìcí kroužky jsou vyrábìny srozmìrem otvoru 2-6mm amají povrch chránìn niklováním. Kombinace použitého materiálu se stavìcím imbus šroubem umožòuje pevné dotažení kroužku na høídel bez nebezpeèí jeho deformace anásledné ztráty. Pøedností duralových stavìcích kroužkù je jejich váha, ocelových jejich mechanické vlastnosti. MPJ 2800 MPJ 2801 MPJ 2802 MPJ 2803 MPJ 2804 MPJ 2805 MPJ 2806 KRYTKA TÁHLA Plastová krytka táhla umožòuje aerodynamicky èistý výstup táhla zkøídla nebo trupu modelu. Tvar je odvozen podle dílu skuteèného letadla. Je vhodná pro maximální prùmìr drátu cca 2mm. MPJ 2710 OCHRANNÁ BOTKA Ochrannábotkamalá Krytkatáhlavelká Ms,otvor2mm Ms,otvor2,5mm Ms,otvor3mm Ms,otvor3,5mm Ms,otvor4mm Ms,otvor5mm Ms,otvor6mm KONCOVKY TÁHLA Koncovky táhla jsou urèenykpøipevnìní konce ovládacího táhla bez závitu k páce serva smožností plynulého nastavování délky pomocí stavìcího imbus šroubu, který upevòuje shora táhlo vtìlese koncovky táhla. Jsou vyrábìnyve tøechtypech: 1. kzajištìní èepuna páce serva sloužíocelový pojistný kroužek -kdispozici propáky tloušky 2a3mm. 2. koncovkyse závitem pro samojistnou matici -tøi velikosti, tìleso zduralu (kat.èíslo skódem AL) nebo mosazi (kód BR). 3. vprovedení Snap sprùmìrem 1,5 resp.prùmìr 1-urèena pro použitído ovládacích pák sotvorem oprùmìru 1,5 (resp. 1) vpøípadech, kdy je požadována mimoøádnì obtížná rozebiratelnost avysoká bezpeènost spojení. Jistícím prvkem je pojistný kroužek Quicklock pro høídel oprùmìru 1,5 (resp.1). Montáž kroužku je mimoøádnì jednoduchá -pouhýmnatlaèením, naopakdemontáž bez poškození je témìø nemožná. MPJ 2764BR MPJ 2765BR MPJ 2756 BR MPJ 2757BR MPJ 2754 BR MPJ 2755 BR MPJ 2758 BR MPJ 2759 BR MPJ 2762AL MPJ 2762 BR MPJ 2763AL MPJ 2763 BR MPJ 2760AL MPJ 2760BR MPJ 2761AL MPJ 2761BR MPJ 2770AL MPJ 2770BR MPJ 2771AL MPJ 2771BR MPJ 2776AL MPJ 2776BR MPJ 2777AL MPJ 2777BR MicrokoncovkatáhlaSnapo1 MicrokoncovkatáhlaSnapo1 Koncovkatáhlao2pro pákutl.2 Koncovkatáhlao2pro pákutl.2 Koncovkatáhlao2pro pákutl.3 Koncovkatáhlao2pro pákutl.3 KoncovkatáhlaSnapo1,5 KoncovkatáhlaSnapo1,5 ZávitovákoncovkatáhlaM2 propákutl.2 ZávitovákoncovkatáhlaM2 propákutl.2 ZávitovákoncovkatáhlaM2propákutl.2 ZávitovákoncovkatáhlaM2propákutl.2 ZávitovákoncovkatáhlaM2propákutl.3 ZávitovákoncovkatáhlaM2propákutl.3 ZávitovákoncovkatáhlaM2propákutl.3 ZávitovákoncovkatáhlaM2propákutl.3 ZávitovákoncovkatáhlaM2,5 ZávitovákoncovkatáhlaM2,5 ZávitovákoncovkatáhlaM2,5 ZávitovákoncovkatáhlaM2,5 ZávitovákoncovkatáhlaM3 ZávitovákoncovkatáhlaM3 ZávitovákoncovkatáhlaM3 ZávitovákoncovkatáhlaM3 MPJ 2807 MPJ 2808 MPJ 2809 MPJ 2810 MPJ 2811 MPJ 2812 MPJ 2813 MPJ 2814 MPJ 2815 MPJ 2816 MPJ 2817 Al,otvor2mm Al,otvor2,5mm Al,otvor3mm Al,otvor3,5mm Al,otvor4mm Al,otvor5mm Al,otvor6mm Al,otvor8mm Al,otvor10mm Fe,otvor8mm Fe,otvor10mm TÌLESA PØÍÏOVÉHO PODVOZKU Umožòují montáž dvoukolového pøíïového podvozku na nohu bìžného podvozku. Tìleso je zvysokopevnostní hliníkové slitiny.upevnìní tìlesa na podvozkovou nohu aupevnìní høídele kol je pomocí stavìcích imbus šroubù. MPJ 2880 MPJ 2881 Tìlesoprodvoukolovýpøíïovýpodvozeko3 Tìlesoprodvoukolovýpøíïovýpodvozeko4 OSTRUHOVÁ KOLA Jedná se olehká ostruhová kola se soustruženým nábojem zhliníkové slitiny. Kola jsou konstruována tak, aby pøi radiálních silách nedocházelo ksvlékání pneumatiky. Vyrábí se ve tøech prùmìrech. MPJ 3800 MPJ 3801 MPJ 3802 KOVOVÁ LANKA Materiálem tìchto kvalitních ocelových lanek je tepelnì zpracovaná nerez ocel. MPJ 2900 MPJ 2901 MPJ 2902 Nerezové lankoo0,5 Nerezové lankoo0,5 Nerezové lankoo0,5 2m 20m 10m ZÁLISKY PRO LANKA Mosazné zálisky eliptického prùøezu, vyrobené ztrubky.nekruhový tvar zjednodušuje montáž anásledné zalisování lanka. MPJ 2990 MPJ 2991 SETY PODVOZKOVÝCH NOH Set podvozkové nohy je urèen pro použití vkombinaci skrytem podvozkového kola - tzv."baèkorou". Souèásti balení jsou dva kompletní sety pøíslušných dílù (držák, podložka, matice, høídel, stavìcích kroužkù, vè.stavìcích imbus šroubù, opìrka amikrobalení anaerobního lepidla). Vlastní høídel je nejprve nutné zkrátit na správnou délku, potom zalepit do držáku. Takto pøipravený komplet se upevní kpodvozkové noze, pøièemž poloha podvozkového kola je uvnitø kola fixována stavìcími kroužky. MPJ 2873 MPJ 2874 HØÍDELE KOLA Ocelové zinkované høídele kola jsou urèeny pro montáž na podvozek zduralového plechu nebo laminátu. Høídele jsouopatøeny závity pøíslušné velikosti, upevnìní je pomocí samojistných matic. Vlastní podvozková kola jsou pojištìna stavìcími kroužky. MPJ 2870 MPJ 2871 MPJ 2872 SPOJKY TÁHEL Slouží ke spojení tøí táhel vjednom konstrukèním uzlu, napø. pro ovládání výškového kormidla jedním servem soddìlenými náhony obou polovin výškovky.souprava obsahuje stavìcí imbus šrouby M3x3. MPJ 2750 MPJ 2751 Spojkatáhelo2 Spojkatáhelo3 Høídelkolao4 Høídelkolao5 Høídelkolao6 Setpodvozkovénohyo5prokrytkola Setpodvozkovénohyo6prokrytkola Zálisekprolankoo0,5 10 ks Zálisekprolankoo1 10 ks Ostruhovékoloo18 Ostruhovékoloo22 Ostruhovékoloo28 KatalogMP JET2015 Strana: 8

11 RC PØÍSLUŠENSTVÍ BOWDENY Poèínaje rokem 2007 byl kompletní sortiment MP JET doplnìn oøadu bowdenových náhonù. Podle provedení se rozdìlují na následující øady: GreyLine (pohyblivá vnitøní èást má kruhový prùøez) aoctagone ( pohyblivá vnitøní èást je osmihranná pro snížení pasivních odporù). Obì tyto øady jsou dále vprovedení bez výztuže, skoncovkou vyztužené ocelovým drátem vcelé délce askoncovkou vyztužené ocelovým drátem vdélce 10 cm (typ light).standardní typy bowdenù jsou kdispozici vdélkách a1,5 m, lankové bowdeny vdélce 0,5 ma. BOWDENY GREYLINE Bowden GreyLine 21 má jako vnitøní pohyblivou èást použit ocelový drát. Bowdeny GreyLine 32 a43 mají vnitøní pohyblivou èást ztrubky kruhového prùøezu bílé barvy.vnìjší trubky mají barvu šedou. MPJ3002 MPJ3003 MPJ3004 MPJ3005 MPJ3006 MPJ3007 BOWDENY GREYLINE SKONCOVKOU Vnitøní pohyblivá èást je ztrubky kruhového prùøezu bílé barvy,vnìjší trubka má barvu šedou. Tyto typy jsou vyztuženy ocelovým drátem pr.0,8 vcelé délce. Mají nalisovanou mosaznou koncovku se závitem M2 (pro velikost 32), resp. M3 (pro velikost 43). MPJ 3102 MPJ 3103 MPJ 3104 MPJ 3105 BowdenGreyLine32skoncovkouM2 BowdenGreyLine32skoncovkouM2 1,5m BowdenGreyLine43skoncovkouM3 BowdenGreyLine43skoncovkouM3 1,5m LANKOVÉ BOWDENY Lankové bowdeny mají jako pohyblivou èást použité ocelové lanko pr.1,6, resp. 2mm. Vnìjší trubka je šedá. Jsou kdispozici ve dvou velikostech avdélkách 0,5 ma. Dále je možnost vybrat si typy bez koncovek (MPJ ) nebo snalisovanými mosaznými koncovkami (MPJ ). MPJ 3302 MPJ 3303 MPJ 3304 MPJ 3305 MPJ 3322 MPJ 3323 MPJ 3324 MPJ 3325 BowdenGreyLine21 BowdenGreyLine21 BowdenGreyLine32 BowdenGreyLine32 BowdenGreyLine43 BowdenGreyLine43 1,5 m 1,5 m 1,5 m BOWDENY GREYLINE LIGHT SKONCOVKOU Vnitøní pohyblivá èást je ztrubky kruhového prùøezu bílé barvy,vnìjší trubka má barvu šedou. Koncové èásti tìchto typù jsou vyztuženy ocelovým drátem opr. 0,8 vdélce 10 cm. Nalisovaná mosazná koncovka má buï závit M2 (pro velikost 32) nebo M3 (pro velikost 43). MPJ3152 MPJ3153 MPJ3154 MPJ3155 BowdenGreyLine32lightskoncovkouM2 BowdenGreyLine32lightskoncovkouM2 1,5m BowdenGreyLine43lightskoncovkouM3 BowdenGreyLine43lightskoncovkouM3 1,5m Lankovýbowden 2,81,6 0,5m Lankovýbowden 2,81,6 Lankovýbowden 3,82 0,5m Lankovýbowden 3,82 Lankovýbowden 2,81,6skoncovkouM2 0,5m Lankovýbowden 2,81,6skoncovkouM2 Lankovýbowden 3,82skoncovkouM3 0,5m Lankovýbowden 3,82skoncovkouM3 BOWDENY OCTAGONE Bowdeny Octagone mají vnitøní pohyblivou èást ztrubky osmihranného prùøezu bílé barvy ke snížení pasivních odporù. Vnìjší trubky mají barvu šedou. MPJ 3022 MPJ 3023 MPJ 3024 MPJ 3025 MPJ 3026 MPJ 3027 BowdenOctagone32 BowdenOctagone32 BowdenOctagone43 BowdenOctagone43 BowdenOctagone4,83,5 BowdenOctagone4,83,5 1,5 m 1,5 m 1,5 m BOWDENY OCTAGONE LIGHT SKONCOVKOU Vnitøní pohyblivá èást je ztrubky osmihranného prùøezu bílé barvy ke snížení pasivních odporù. Vnìjší trubky mají barvu šedou. Koncové èásti tìchto typù jsou vyztuženy ocelovým drátem opr.0,8 vdélce 10 cm. Nalisovanámosazná koncovka má buï závit M2 (pro velikost 32) nebo M3 (pro velikost 43). MPJ 3252 MPJ 3253 MPJ 3254 MPJ 3255 BowdenOctagone32lightskoncovkouM2 BowdenOctagone32lightskoncovkouM2 1,5m BowdenOctagone43lightskoncovkouM3 BowdenOctagone43lightskoncovkouM3 1,5m BOWDENY OCTAGONE SKONCOVKOU Vnitøní pohyblivá èást je ztrubky osmihranného prùøezu bílé barvy ke snížení pasivních odporù. Vnìjší trubky mají barvu šedou. Bowdeny 32 a 43 jsouvyztuženy ocelovým drátem pr. 0,8 vcelé délce amají nalisovanou mosaznou koncovku se závitem M2, resp.m3. Velikost 4,83,5 je opatøena speciálním ocelovým mezikusem se závitem M2, který je našroubovándo vnitøního otvoru pohyblivé èásti. MPJ3202 MPJ3203 MPJ3204 MPJ3205 MPJ3206 MPJ3207 BowdenOctagone 32skoncovkouM2 BowdenOctagone 32skoncovkouM2 1,5m BowdenOctagone 43skoncovkouM3 BowdenOctagone 43skoncovkouM3 1,5m BowdenOctagone 4,83,5skoncovkouM2 BowdenOctagone 4,83,5skoncovkouM2 1,5m JEDNOTLIVÉ KOMPONENTY BOWDENÙ Jednotlivé komponenty bowdenù MP JET -všechny rozmìry vnìjších (barva šedá, kód G) avnitøních (barva bílá kód W)plastových trubek, ocelový drát pr.0,8, ocelový mezikus M2. Mosazné koncovky M2 am3 naleznete pod kat.è.mpj 2010, MPJ 3400W MPJ 3401W MPJ 3402G MPJ 3402W MPJ 3403G MPJ 3403W MPJ 3404W MPJ 3405W MPJ 3406G MPJ 3407G MPJ 3408G MPJ 3409G MPJ 3410G MPJ 3411G Trubka1,60,7 0,5m Trubka1,60,7 Trubka21-pro MPJ3002 Trubka21-pro MPJ3004,3102,3152 Trubka21-pro MPJ3003 1,5m Trubka21-pro MPJ3003,3103,3153 1,5m Trubka31-vnitøníproMPJ3006,3104,3154 Trubka31-vnitøníproMPJ3007,3105,3155 1,5m Trubka2,81,6-vnìjšíproMPJ3302,3322 0,5m Trubka2,81,6-vnìjšíproMPJ3303,3323 Trubka3,82-proMPJ3304,3324 0,5m Trubka32-vnìjšíproMPJ3004,3022,3102,3202,3252 Trubka32-vnìjšíproMPJ3005,3023,3103,3203,3253 1,5m Trubka43-vnìjšíproMPJ3006,3024,3104,3204,3254 MPJ 3412G MPJ 3413G MPJ 3414G MPJ 3415G MPJ 3430W MPJ 3431W MPJ 3432W MPJ 3433W MPJ 3434W MPJ 3435W MPJ 3454 MPJ 3455 MPJ 3456 MPJ 3470 Trubka43-vnìjšíproMPJ3007,3025,3105,3205,3255 1,5 m Trubka4,83,5-vnìjšíproMPJ3026,3206 Trubka4,83,5-vnìjšíproMPJ3027,3207 1,5 m Trubka3,82 -vnìjší prompj3305,3325 TrubkaOctagone21-vnitøní prompj3022,3202,3252 TrubkaOctagone21-vnitøní prompj3023,3203,3253 1,5 m TrubkaOctagone31-vnitøní prompj3024,3204,3254 TrubkaOctagone31-vnitøní prompj3025,3205,3255 1,5 m TrubkaOctagone3,51,8-vnitøníproMPJ3026,3206 TrubkaOctagone3,51,8-vnitøníproMPJ3027,3207 1,5m Drát ocelpr.0,8 Drát ocelpr.0,8 1,5 m Drát ocelpr.0,8-10x0, MezikusocelM2 KatalogMP JET2015 Strana: 9

12 KOMPONENTY PRO SERVA RC PØÍSLUŠENSTVÍ Kategorie Komponenty pro serva obsahuje: Kleštinové spojky torzního náhonu (RDS), Lineární náhony (LDS) aopìrné komponenty pro serva. KLEŠTINOVÉ SPOJKY TORZNÍHO NÁHONU (RDS) Kleštinová spojka zhliníkové slitiny urèená pro pøenos krouticího momentu zvýstupní høídele serva. Sevøení je vytvoøeno ocelovým pøítlaèným kroužkem. Vnitøní drážkování je vyrobeno pøesným CNC obrážením a odpovídá konkrétnímu typu serva. Vhodné napø. pro torzní náhony nebo náhony typu RDS. MPJ 6100 MPJ 6101 MPJ 6102 MPJ 6103 MPJ 6104 MPJ 6105 Klešt.spojkatorzníhonáhonuproservao524 drážek,95,l=27 mm(mks) Klešt.spojkatorzníhonáhonuproservao623 drážek,105,l=27 mm(jr) Klešt.spojkatorzníhonáhonuproservao625 drážek,60,l=27 mm(futaba) Klešt.spojkatorzníhonáhonuproservao525 drážek,60,l=27 mm(kst) Klešt.spojkatorzníhonáhonuproservao5,724drážek,105,l=27mm(Hitec) Klešt.spojkatorzníhonáhonuproservao625 drážek,60,l=27 mm(powerhd) LINEÁRNÍ NÁHONY (LDS) MPJ 6120 MPJ 6121 MPJ 6122 MPJ 6123 MPJ 6124 MPJ 6125 Kdispozici jsou kompletní sety pro lineární náhony (LDS) ataké samostatné jednotlivé díly. Klešt.spojkatorzníhonáhonuproservao524drážek,95,l=3m(MKS) Klešt.spojkatorzníhonáhonuproservao623drážek,105, l=3m(jr) Klešt.spojkatorzníhonáhonuproservao625drážek,60,l=3m(Futaba) Klešt.spojkatorzníhonáhonuproservao525drážek,60,l=3m(KST) Klešt.spojkatorzníhonáhonuproservao5,724drážek,105,l=3m(Hitec) Klešt.spojkatorzníhonáhonuproservao625drážek,60,l=3m(PowerHD) LINEÁRNÍ NÁHONY (LDS) -KOMPLETNÍ SETY Kompletní set lineárního náhonu (LDS) obsahuje: pravé alevé tìleso LDS aveškeré odpovídající pøíslušenství (držáky ložisek, ložiska MR84ZZ, axiální kroužky serva, pouzdra, ocelové høídele, mosazné podložky,upevòovací šrouby). Prùmìr (12 nebo 14 mm) voznaèení tìlesa LDS je jeho vnìjší prùmìr, rozteèí je vzdálenost mezi støedem otáèení hlavního tìlesa aotvorem pro høídel spojovacího táhla. Pro serva svýstupní høídelí pr.5 mm, 24 drážek, úhel drážkování 95 (napø. MKS) Pro serva svýstupní høídelí pr.6 mm,23 drážek, úhel drážkování 105 (napø.jr) Pro serva svýstupní høídelí pr.6 mm,25 drážek, úhel drážkování 60 (napø.futaba) MPJ 6300 MPJ 6301 MPJ 6302 MPJ 6303 LDSo12mm,rozteè4mm 1set LDSo12mm,rozteè5mm 1set LDSo12mm,rozteè6mm 1set LDSo14mm,rozteè7mm 1set MPJ 6310 MPJ 6311 MPJ 6312 MPJ 6313 LDSo12mm,rozteè4mm 1set LDSo12mm,rozteè5mm 1set LDSo12mm,rozteè6mm 1set LDSo14mm,rozteè7mm 1set MPJ6320 MPJ6321 MPJ6322 MPJ6323 LDSo12mm,rozteè4mm 1set LDSo12mm,rozteè5mm 1set LDSo12mm,rozteè6mm 1set LDSo14mm,rozteè7mm 1set LINEÁRNÍ NÁHONY -JEDNOTLIVÉ DÍLY Jednotlivé díly pro lineární náhony LDS. Urèeny jako náhradní díly nebo pro možnost individuálního sestavení. TìlesoLDS pro serva svýstupní høídelí pr.5 mm, 24 drážek, úhel drážkování 95 (napø.mks) MPJ 6400AL MPJ 6401AL MPJ 6402AL MPJ 6403AL MPJ 6404AL MPJ 6405AL MPJ 6406AL MPJ 6407AL Tìlesoo12mm,rozteè4mm,pravé Tìlesoo12mm,rozteè4mm,levé Tìlesoo12mm,rozteè5mm,pravé Tìlesoo12mm,rozteè5mm,levé Tìlesoo12mm,rozteè6mm,pravé Tìlesoo12mm,rozteè6mm,levé Tìlesoo14mm,rozteè7mm,pravé Tìlesoo14mm,rozteè7mm,levé Tìleso LDS pro serva svýstupní høídelí pr.6 mm, 23 drážek, úhel drážkování 105 (napø.jr) MPJ6410AL MPJ6411 AL MPJ6412AL MPJ6413AL MPJ6414AL MPJ6415AL MPJ6416AL MPJ6417AL Tìlesoo12 mm,rozteè4mm,pravé Tìlesoo12 mm,rozteè4mm,levé Tìlesoo12 mm,rozteè5mm,pravé Tìlesoo12 mm,rozteè5mm,levé Tìlesoo12 mm,rozteè6mm,pravé Tìlesoo12 mm,rozteè6mm,levé Tìlesoo14 mm,rozteè7mm,pravé Tìlesoo14 mm,rozteè7mm,levé Tìleso LDS pro serva svýstupní høídelí pr.6 mm, 25 drážek, úhel drážkování 60 (napø.futaba) MPJ6420AL MPJ6421AL MPJ6422AL MPJ6423AL MPJ6424AL MPJ6425AL MPJ6426AL MPJ6427AL Tìlesoo12 mm,rozteè4mm,pravé Tìlesoo12 mm,rozteè4mm,levé Tìlesoo12 mm,rozteè5mm,pravé Tìlesoo12 mm,rozteè5mm,levé Tìlesoo12 mm,rozteè6mm,pravé Tìlesoo12 mm,rozteè6mm,levé Tìlesoo14 mm,rozteè7mm,pravé Tìlesoo14 mm,rozteè7mm,levé Jednotlivé díly pro lineární systémy LDS: MPJ 6500BR MPJ 6501BR MPJ 6505BR MPJ 6506BR MPJ 6507BR MPJ 6508BR MPJ 6509BR MPJ 6510BR MPJ 6520BR MPJ 6521BR MPJ 6522BR MPJ 6523BR MPJ 6530ST MPJ 6531ST MPJ 6540BR MPJ 6541BR MPJ 0400SB MPJ 0401SB MPJ 0402SB MPJ 0403SB MPJ 0420SB MPJ 0421SB MPJ 0428SB MPJ 0429SB MPJ 0250SZ MPJ 0251SZ MPJ 0252SZ MPJ 0253SZ DržákproložiskoMR84ZZ,díraprošroubM2,5 DržákproložiskoMR84ZZ,díraprošroubM3 AxiálníkroužekservaM2,5o4,4mm,l=3mm(proservao5mm) Axiálníkroužekservao2,5o4,4mm,l=3mm(proservao5mm) AxiálníkroužekservaM3o4,9mm,l=2,5mm(proservao6mm) AxiálníkroužekservaM3o4,9mm,l=3mm(proservao6mm) Axiálníkroužekservao3o4,9mm,l=2,5mm(proservao6mm) Axiálníkroužekservao3o4,9mm,l=3mm(proservao6mm) Pouzdroo1,6o2mm,l=2mm Pouzdroo1,6o2mm,l=3mm Pouzdroo2o2,5mm,l=2mm Pouzdroo2o2,5mm,l=3mm Høídelo1,6,l=1m Høídelo2,l=8,5 mm PodložkamosazprošroubM2,5 PodložkamosazprošroubM3 ŠroubimbusM2x5 ŠroubimbusM2x5 ŠroubimbusM2x8 ŠroubimbusM2x8 ŠroubimbusM3x12 ŠroubimbusM3x12 ŠroubimbusM3x16 ŠroubimbusM3x16 ŠroubsválcovouhlavouM2,5x14 ŠroubsválcovouhlavouM2,5x14 ŠroubsválcovouhlavouM2,5x18 ŠroubsválcovouhlavouM2,5x18 20ks 20ks MPJ LožiskoMR84ZZ(4x8x3) 1pc OPÌRNÉ KOMPONENTY PRO SERVA Opìra pro prodloužení výstupní høídele serva, konec opìry je uložen vkulièkovém ložisku MR85ZZ. Set obsahuje: soustruženou duralovou opìru, pøíslušný šroub, tvarovou mosaznou podložku. Set složiskem obsahuje navíc kulièkové ložisko MR85ZZ. MPJ6901 MPJ6902 Opìraprovnìjší ložisko-prošroubm2,5 akulièkovéložiskomr85zz Opìraprovnìjší ložisko-prošroubm3akulièkovéložisko MR85ZZ 2sety 2sety MPJ 6903 MPJ 6904 Opìraprovnìjšíložiskovè.ložiskaMR85ZZ-pro šroubm2,5 Opìraprovnìjšíložiskovè.ložiskaMR85ZZ-pro šroubm3 2sety 2sety KatalogMP JET2015 Strana: 10

13 TÁHLA Táhla zvysokopevnostní duralové slitiny slevým apravým závitem umožòujícím snadné nastavení délky.kdispozici dvì verze -standard avroubkované. Ètyøi velikosti -se závitem M2, M2,5, M3 am4, vdélkách od 30 mm do 100 mm. MPJ MPJ MPJ MPJ MPJ MPJ31023 MPJ MPJ MPJ MPJ MPJ MPJ31029 MPJ31043 MPJ MPJ MPJ MPJ MPJ MPJ31049 MPJ31081 MPJ MPJ MPJ MPJ MPJ NastavitelnétáhlovroubkovanéM2x40 NastavitelnétáhlovroubkovanéM2x50 NastavitelnétáhlovroubkovanéM2x60 NastavitelnétáhlovroubkovanéM2x70 NastavitelnétáhlovroubkovanéM2x80 NastavitelnétáhlovroubkovanéM2,5x40 NastavitelnétáhlovroubkovanéM2,5x50 NastavitelnétáhlovroubkovanéM2,5x60 NastavitelnétáhlovroubkovanéM2,5x70 NastavitelnétáhlovroubkovanéM2,5x80 NastavitelnétáhlovroubkovanéM2,5x90 NastavitelnétáhlovroubkovanéM2,5x100 NastavitelnétáhlovroubkovanéM3x40 NastavitelnétáhlovroubkovanéM3x50 NastavitelnétáhlovroubkovanéM3x60 NastavitelnétáhlovroubkovanéM3x70 NastavitelnétáhlovroubkovanéM3x80 NastavitelnétáhlovroubkovanéM3x90 NastavitelnétáhlovroubkovanéM3x100 NastavitelnétáhlovroubkovanéM4x50 NastavitelnétáhlovroubkovanéM4x60 NastavitelnétáhlovroubkovanéM4x70 NastavitelnétáhlovroubkovanéM4x80 NastavitelnétáhlovroubkovanéM4x90 NastavitelnétáhlovroubkovanéM4x100 RC PØÍSLUŠENSTVÍ!NOVÉ VELIKOSTI! MPJ31012 MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ MPJ Nastavitelnétáhlo M2x30 Nastavitelnétáhlo M2x40 Nastavitelnétáhlo M2x50 Nastavitelnétáhlo M2x60 Nastavitelnétáhlo M2x70 Nastavitelnétáhlo M2x80 NastavitelnétáhloM2,5x30 NastavitelnétáhloM2,5x40 NastavitelnétáhloM2,5x50 NastavitelnétáhloM2,5x60 NastavitelnétáhloM2,5x70 NastavitelnétáhloM2,5x80 NastavitelnétáhloM2,5x90 NastavitelnétáhloM2,5x100 NastavitelnétáhloM3x30 NastavitelnétáhloM3x40 NastavitelnétáhloM3x50 NastavitelnétáhloM3x60 NastavitelnétáhloM3x70 NastavitelnétáhloM3x80 NastavitelnétáhloM3x90 NastavitelnétáhloM3x100 NastavitelnétáhloM4x50 NastavitelnétáhloM4x60 NastavitelnétáhloM4x70 NastavitelnétáhloM4x80 NastavitelnétáhloM4x90 NastavitelnétáhloM4x100 ARETAÈNÍ PRVKY Centrážní sada køídla obsahuje: duralový kolík amosazné pouzdro. Jsou vyrábìny vcelé rozmìrové øadì -prùmìr kolíku3, 4, 5, 6a8mm. Kdispozici jsou také jednotlivé díly ze sady.samostatné duralové kolíky jsou nabízeny pod kat.è.mpj AL AL, mosazná pouzdra oznaèená jako kluzná ložiska spøírubou naleznete vkategorii Ložiska (MPJ ). MPJ Centrážnísadakøídla o3 MPJ Centrážnísadakøídla o4 MPJ Centrážnísadakøídla o5 MPJ Centrážnísadakøídla o6 MPJ Centrážnísadakøídla o8 MPJ39013 AL Centrážní kolíko3 MPJ AL Centrážní kolíko4 MPJ AL Centrážní kolíko5 MPJ AL Centrážní kolíko6 MPJ AL Centrážní kolíko8 Katalog MPJET 2014 Strana: 11

14 PØÍSLUŠENSTVÍ PRO MODELÁØSKÉ SPALOVACÍ MOTORY TLAKOVACÍ TRYSKA KLIKOVÉ SKØÍNÌ Používá se kodebírání tlaku zklikové skøínì spalovacího motoru. Velikost závitu je M3, otvor je prùmìru 0,30. MPJ 4000 Tlakovacítryskaklikovéskøínì TLAKOVACÍ TRYSKY 90 Jsou urèeny kodebírání tlaku zvýfukového systému motoru vpøípadì, kdy nelze použít bìžnou tlakovací trysku -tlak je tøeba zrozmìrových dùvodù vyvést rovnobìžnì spovrchem. Dodávají se se tøemi velikostmi závitu. MPJ 4004 MPJ 4005 MPJ 4006 Tlakovacítryska90 M3 Tlakovacítryska90 M4 Tlakovacítryska90 M5 PALIVOVÉ FILTRY Soustružené kovové palivové filtry zhliníkové slitiny jsou vrozebíratelném provedení. Filtr obsahuje dvì nerezová síta, hrubé ajemné mikrofiltraèní. Je vyrábìn ve dvou velikostech. Malý filtr svnìjším prùmìrem 10 mm (MPJ 4030) je vhodný pro použití spalivovými hadièkami MPJ 4100, 4110, velký filtr svnìjším prùmìrem 16 mm (MPJ 4031) spalivovými hadièkami MPJ 4101, Palivový filtr velký doporuèujeme použít pro modeláøské spalovací motory oobsahu nad 10 ccm. MPJ 4030 MPJ 4031 MPJ 4033 MPJ 4034 Palivovýfiltrkovovýmalý Palivovýfiltrkovovývelký O kroužekprompj4030 O kroužekprompj4031,4032 SACÍ FILTR Soustružený kovový palivový filtr zhliníkové slitiny slouží kzavìšení na palivovou hadièku MPJ 4101, 4111 do zásobní nádrže startovacího boxu. Rozebíratelné provedení umožòuje snadné èištìní filtraèních sít. MPJ 4032 TLAKOVACÍ TRYSKY VÝFUKU Jsou urèeny kodebírání tlaku zvýfukového systému spalovacího motoru (tlumiè, koleno výfuku apod.). Nejsou vhodné pro odebírání tlaku zklikové skøínì motoru. Lze je také použít ve vodních chladících systémech motorù (napø. vlodích). Dodávají se se ètyømi velikostmi závitu. MPJ 4001 MPJ 4002 MPJ 4003 MPJ 4007 TlakovacítryskavýfukuM3 TlakovacítryskavýfukuM4 TlakovacítryskavýfukuM5 TlakovacítryskavýfukuM6 Sacífiltr NÁKRUŽKY PRO TRUBKY PALIVOVÝCH SOUSTAV Tyto dílce jsou urèeny kvytvoøení nákružku na povrchu mosazných palivových trubek používaných jako souèásti palivových instalací. Zabraòuje uvolòování hadièek. Montáž se provádí lepidlem MPJ 8039, popø. pájením. MPJ 4142 MPJ 4143 Nákružekmalý Nákružekvelký PALIVOVÉ HADIÈKY DIESEL Transparentní palivové hadièky vhodné pro transport paliva do samozápalných model.motorù, popø.benzínového paliva. Lze je použít ipro palivo glow, dále pro transport vody, alkoholu, popø. nízkotlakého vzduchu. Vnázvu je uveden prùmìr díry xtlouška stìny. MPJ 4100 MPJ 4101 MPJ 4102 MPJ 4103 MPJ 4104 MPJ 4105 MPJ 4106 Palivováhadièkadiesel 2x1 Palivováhadièkadiesel 3x1 Palivováhadièkadiesel 3x1,5 Palivováhadièkadiesel 2x0,5 Palivováhadièkadiesel 1,5x0,6 Palivováhadièkadiesel 1,2x0,45 Palivováhadièkadiesel 1x0,4 PALIVOVÉ HADIÈKY GLOW Silikonové palivové hadièky vhodné pro palivo žhavicích motorù na bázi methylalkoholu. Nejsou vhodné pro palivo na bázi benzínu adiesel paliva. Vpøípadì preference nejvyšší mechanické odolnosti palivové hadièky doporuèujeme použití hadièek MPJ 4110, 4111, vpøípadì preference možnosti vizuální kontroly palivového sloupce vhadièce použijte hadièky MPJ 4112, Vnázvu je uveden prùmìr díry xtlouška stìny. MPJ 4110 MPJ 4111 MPJ 4112 MPJ 4113 MPJ4040 MPJ4041 MPJ4042 MPJ4043 MPJ4045 MPJ4046 MPJ4047 MPJ4048 MPJ4050 MPJ4051 MPJ4052 MPJ4053 MPJ4054 MPJ4055 MPJ4056 MPJ4057 MPJ4058 MPJ4059 MPJ4060 MPJ4061 MPJ4062 MPJ4063 Palivováhadièkaglow 2x1 Palivováhadièkaglow 3x1,5 Palivováhadièkaglowtransparent 2x1 Palivováhadièkaglowtransparent 3x1,5 PLNÍCÍ VENTILY Automatické plnící ventily jsou urèeny kzaøazení do palivového okruhu modeláøských spalovacích motorù. Ve standardním režimu (pøi odpojené plnící koncovce) je ventil plnì prùchozí, èást urèená pro pøipojení plnící koncovky je utìsnìna a ventilem protéká palivo znádrže do karburátoru spalovacího motoru. Pøi nasazení plnící koncovky (režim plnìní) automaticky dojde kuzavøení vìtve palivového systému, která ústí do karburátoru, tzn. nedochází knežádoucímu pøeplavování karburátoru apalivo zplnící koncovky proudí pouze do palivové nádrže. Plnící ventil výraznì zjednodušuje plnìní nádrže modelu, minimalizuje riziko zneèištìní palivové soustavy modelu apøípadných netìsností palivového systému zpùsobených neustálým snímáním anasazováním palivových hadièek. Je kdispozici ve dvou provedeních, MPJ 4040, 4042 pro methylalkoholové palivo ampj 4041, 4043 pro palivo benzínové, popø.samozápalné. Oba druhy ventilù se navzájem liší materiálem použitých tìsnících prvkù, proto pøi jejich pøípadné zámìnì mùže dojít knežádoucí netìsnosti. Jednocestné ventily MPJ jsou urèené jen jako plnící pøípojka, tzn. bez ovládání výstupních vìtví. Ventily urèené na benzínové palivo (MPJ 4041, 4043, 4046, 4048) mají poèínaje rokem 2010 jinou konstrukci (jsou oznaèené jako Mk2). Zásadní rozdíl je vtom, že pøi plnìní palivem je umk2 plnící koncovka plnì mechanicky aretována bajonetem. Tímto je zcela eliminováno riziko vypadnutí koncovky pøi plnìní aje omezeno pøípadné zneèištìní modelu na minimum. Tìlesa iplnící koncovky pùvodního provedení averze Mk2 NEJSOU vzájemnì kompatibilní -pro ventily Mk2 je NUTNÉ používat Mk2 koncovky (MPJ 4058, resp.4059). Náhradní tìsnící prvky - O kroužky jsou pro obì verze shodné. Maketové pøíruby je možné používat dále beze zmìny -rozmìry závitù amatic jsou umk2 plnících ventilù stejné. MPJ 4050 je urèena jako náhradní pro všechny typy malých ventilù verze Mk1, MPJ 4058 pro typy Mk2. MPJ 4053 je urèena jako náhradní pro všechny typy velkých ventilù verze Mk1, MPJ 4059 pro typy Mk2. Maketové pøíruby MPJ 4056, 4057 jsou urèeny kmontáži na trup modelu -slouží kvytvoøení maketového vzhledu skuteèného plnícího hrdla letadel. Držáky MPJ jsou urèeny kupevnìní plnící koncovky Mk2 vdobì, kdy není používána. Držák obsahuje síto, které filtruje vzduch nasávaný do zásobní nádrže, takže nemùže dojít kpronikání neèistot paliva. Vyrábìno ve dvou typech: 1. do víka zásobní nádrže (urèen pro montáž pøímo do víka zásobní nádrže) 2. skoncovkou na hadièku (lze upevnit na jakékoli vhodné místo, snádrží se propojí hadièkou). Plnící ventilglow malý Plnící ventilbenzínmk2 malý Plnící ventilglow velký Plnící ventilbenzínmk2 velký Jednocestnýplnícíventil glowmalý Jednocestnýplnícívetilbenzín Mk2 malý Jednocestnýplnícíventil glowvelký Jednocestnýplnícívetilbenzín Mk2 velký Univerzálníkoncovkamalá-náhradní Sada"O"kroužkùproMPJ4040,4045 1set Sada"O"kroužkùproMPJ4041,4046 1set Univerzálníkoncovkavelká-náhradní Sada"O"kroužkùproMPJ4042,4047 1set Sada"O"kroužkùproMPJ4043,4048 1set Maketovápøíruba proplnícíventilymalé Maketovápøíruba proplnícíventilyvelké Univerzálníkoncovka Mk2malá-náhradní Univerzálníkoncovka Mk2velká-náhradní Držák pro plnícíkoncovku Mk2 malou, dovíkazásobnínádrže Držák pro plnícíkoncovku Mk2 velkou, do víkazásobnínádrže Držák pro plnícíkoncovku Mk2 malou, skoncovkounahadièku Držák pro plnícíkoncovku Mk2 velkou, skoncovkounahadièku!novinka! Katalog MPJET 2015 Strana: 12

15 PØÍSLUŠENSTVÍ PRO MODELÁØSKÉ SPALOVACÍ MOTORY Jsou vyrobeny zhliníkové slitiny aslouží ktìsnému zaslepenípalivové hadièky.kdispozici dvì velikosti: MPJ 4140 pro hadièky osvìtlosti cca 2mm, MPJ 4141 pro hadièky osvìtlosti cca 3mm. MPJ 4140 MPJ 4141 Jsou vyrobeny zhliníkové slitiny aslouží kzajištìní palivové hadièky. MPJ 4144 MPJ 4145 VYVAŽOVACÍ PØÍPRAVEK VRTULE Slouží ke snadnému arychlému vyvážení vrtule, lodních šroubù, kol atd. mezi prsty.samostøedící kuželové kleštiny umožòují nastavení brzdné síly proti jejich posunu pomocí imbus klíèe velikosti è. 3mm (MPJ 0903). MPJ 4160 SPOJKY PALIVOVÉ HADIÈKY Y Slouží krozdvojení palivové hadièky popø. krozdvojení hadièek pro rozvod vzduchu vsystémech pneumatických podvozkù. Celokovové provedení zajišuje max. spolehlivost abezpeènost. Kdispozici jsou ve dvou velikostech -pro hadièky osvìtlosti cca 2a3mm. MPJ 4152 MPJ 4153 SPOJKY PALIVOVÉ HADIÈKY Mosazné spojky slouží ktìsnému spojení koncù dvou palivových hadièek. Kdispozici jsou dvì velikosti: MPJ 4150 pro hadièky o svìtlosti cca 2mm, MPJ 4151 pro hadièky osvìtlosti 3mm. MPJ 4150 MPJ 4151 POJISTKY PALIVOVÉ HADIÈKY Pojistkahadièkymalé-4mm Pojistkahadièkymalé-6mm Spojka palivové hadièky malá Spojka palivové hadièky velká SpojkapalivovéhadièkyYmalá SpojkapalivovéhadièkyYvelká Vyvažovacípøípravekvrtule SPOJKY PALIVOVÉ HADIÈKY T Slouží krozdvojení palivové hadièky popø. krozdvojení hadièek pro rozvod vzduchu vsystémech pneumatických podvozkù. Celokovové provedení zajišuje max. spolehlivost abezpeènost. Kdispozici jsou ve dvou velikostech -pro hadièky osvìtlosti cca 2a3mm. MPJ 4154 MPJ 4155 ZÁTKY PALIVOVÉ HADIÈKY Zátkapalivové hadièkymalá Zátkapalivové hadièkyvelká SpojkapalivovéhadièkyTmalá SpojkapalivovéhadièkyTvelká CHRÁNIÈ PRSTU Chrání prsty proti poranìní pøi spouštìní modeláøských motorù. MPJ 4170 Chránièprstu SOUPRAVAŠROUBENÍ PRO PAL.NÁDRŽ Souprava je urèena kvytvoøení palivové nádrže zvhodné plastové nádoby. Obsahuje veškeré pøívodní trubky, mosazné prùchodky M5 (resp.m8x1), sací závaží, hadièku pro sací palivové závaží a spojovací materiál. Urèeno pouze pro methylalkoholové palivo. MPJ 4200 Souprava šroubenípro pal.nádrž MPJ 4202 Souprava šroubenípro pal.nádrž velká SOUPRAVAŠROUBENÍ TYP 2 Souprava je urèena kvytvoøení palivové nádrže zvhodné plastové nádoby. Obsahuje veškerý potøebný materiál. Hlavním rozdílem oproti soupravì MPJ 4200 je použití prùchodek skoncovkami na hadièku místo prùchodek spájenými trubkami pro plnìní aodvzdušnìní nádrže. Prùchodka použitá jako vývod paliva je vobou soupravách stejná. Urèeno pouze pro methylalkoholové palivo. MPJ 4201 MPJ 4203 Soupravašroubenípro pal.nádržtyp2 Soupravašroubenípro pal.nádržtyp2velká PLASTOVÉ MOTOROVÉ LOŽE Je urèeno pro snadné upevnìní spalovacího motoru do modelu. Lože je znylonu plnìného sklenìnými vlákny. Baleníobsahuje veškerý spojovací materiál pro jeho montáž. MPJ 4400 Plastovémotorovélože KOVOVÉ MOTOROVÉ LOŽE Kovová motorová lože jsou vyrobena ztyèové hliníkové slitiny.rotaèní tvary jsou obrobeny na CNC soustruhu, dosedací plochy pro patky motoru jsou frézovány.toto provedení zaruèuje jeho pøesnost atuhost, použitý materiál oproti bìžným odlévaným motorovým ložím má vyšší houževnatost apevnost. MPJ 4401 Kovovémotorovélože(pro.061) MPJ Kovovémotorovélože(proClassic) Katalog MPJET 2015 Strana: 13

16 UNAŠEÈE PEVNÉ VRTULE KLEŠTINOVÉ UNAŠEÈE -KOMPLETY PØÍSLUŠENSTVÍ PRO ELEKTROMOTORY Sortiment unašeèù pro pohonné elektromotory avšechny ostatní aplikace (vèetnì pøevodovek) svýstupní høídelí od prùmìrù 2mm do pr. 8mm. Podle provedení atypu použití jsou rozdìleny na: kleštinové, pružné aostatní (speciální pro vrtule Gunther). Vtéto kategorii je zaøazeno ipøíslušenství -støedící kroužky. Pøesné kleštinové unašeèe vrtulejsou urèené pro pohonné elektromotory avšechny ostatní aplikace (vèetnì pøevodovek) svýstupní høídelí od prùmìrù 2mm do pr.8 mm. Od prùmìru 4mm je èelní plocha pro pøenos vìtšího momentu drážkována. Jsou urèeny provrtule sotvorem 5mm (unašeèe se závitem M5), 7mm (unašeèe se závitem M6), 8mm (unašeèe se závitem M8) a9mm (unašeèe se závitem M10). Kdispozici jsou sety,kde je ocelová upevòovací šestihranná matice spodložkou nahrazena duralovými maticemi vrtule nebo kuželovými maticemi vrtule. Znaèení: prùmìr tìlesa unašeèe, prùmìr høídele, závit kleštinycelková délkakleštiny (resp.kompletního unašeèe). MPJ 4696 MPJ 4697 MPJ 4698 MPJ 4699 MPJ 4700 MPJ 4519 MPJ 4520 MPJ 4521 MPJ 4522 MPJ 4523 MPJ 8030 MPJ 4524 MPJ 4525 MPJ 4526 MPJ 4527 MPJ 4528 MPJ 4529 MPJ 4530 MPJ 4531 MPJ 4701 MPJ 4532 MPJ 4533 MPJ 8031 MPJ 4534 MPJ 4535 MPJ 4702 MPJ 4536 MPJ 4537 MPJ 4538 MPJ 4539 MPJ 4540 MPJ 4541 MPJ 4542 MPJ 4543 MPJ 4544 MPJ 4545 MPJ 4546 MPJ 4547 MPJ 4548 MPJ 4549 UNAŠEÈ o12 mm, KLEŠTINA M5 Unašeèvrtuleo12,prohøídelo2mm,M522-standard Unašeèvrtuleo12,prohøídelo2,3mm,M522-standard Unašeèvrtuleo12,prohøídelo3mm,M522-standard Unašeèvrtuleo12,prohøídelo3,2mm,M522-standard UNAŠEÈ o14,5 mm, KLEŠTINA M5 Unašeèvrtuleo14,5,prohøídelo2mm,M522-standard Unašeèvrtuleo14,5,prohøídelo2mm,M522-smaticívrtule Unašeèvrtuleo14,5,prohøídelo2mm,M522-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo2,3mm,M522-standard Unašeèvrtuleo14,5,prohøídelo2,3mm,M522-smaticívrtule Unašeèvrtuleo14,5,prohøídelo2,3mm,M522-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo3mm,M522-standard Unašeèvrtuleo14,5,prohøídelo3mm,M522-smaticívrtule Unašeèvrtuleo14,5,prohøídelo3mm,M522-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo3,2mm,M522-standard Unašeèvrtuleo14,5,prohøídelo3,2mm,M522-smaticívrtule Unašeèvrtuleo14,5,prohøídelo3,2mm,M522-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo2mm,M527-standard Unašeèvrtuleo14,5,prohøídelo2mm,M527-smaticívrtule Unašeèvrtuleo14,5,prohøídelo2mmM527-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo2,3mm,M527-standard Unašeèvrtuleo14,5,prohøídelo2,3mm,M527-smaticívrtule Unašeèvrtuleo14,5,prohøídelo2,3mm,M527-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo3mm,M527-standard Unašeèvrtuleo14,5,prohøídelo3mm,M527-smaticívrtule Unašeèvrtuleo14,5,prohøídelo3mm,M527-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo3,2mm,M527-standard Unašeèvrtuleo14,5,prohøídelo3,2mm,M527-smaticívrtule Unašeèvrtuleo14,5,prohøídelo3,2mm,M527-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo2mm, M532-standard Unašeèvrtuleo14,5,prohøídelo2mm,M532-smaticívrtule Unašeèvrtuleo14,5,prohøídelo2mm,M532-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo2,3mm,M532-standard Unašeèvrtuleo14,5,prohøídelo2,3mm,M532-smaticívrtule Unašeèvrtuleo14,5,prohøídelo2,3mm,M532-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo3mm,M532-standard Unašeèvrtuleo14,5,prohøídelo3mm,M532-smaticívrtule Unašeèvrtuleo14,5,prohøídelo3mm,M532-skuželovoumaticívrtule Unašeèvrtuleo14,5,prohøídelo3,2mm,M532-standard Unašeèvrtuleo14,5,prohøídelo3,2mm,M532-smaticívrtule Unašeèvrtuleo14,5,prohøídelo3,2mmM532-skuželovoumaticívrtule MPJ 4703 MPJ 4550 MPJ 4551 MPJ 4704 MPJ 4552 MPJ 4553 MPJ 4554 MPJ 4555 MPJ 4556 MPJ 4557 MPJ 4558 MPJ 4559 MPJ 4705 MPJ 4630 MPJ 4631 MPJ 4706 MPJ 4632 MPJ 4633 MPJ 4707 MPJ 4634 MPJ 4635 MPJ 4636 MPJ 4637 MPJ 4638 MPJ 4639 MPJ 4640 MPJ 4641 MPJ 4642 MPJ 4643 MPJ 4644 MPJ 4694 MPJ 4645 MPJ 4646 MPJ 4695 MPJ 4647 MPJ 4648 MPJ 4649 MPJ 4650 MPJ 4651 MPJ 4652 MPJ 4653 MPJ 4654 UNAŠEÈ o19 mm, KLEŠTINA M6 Unašeèvrtuleo19,prohøídelo4mm,M629-standard Unašeèvrtuleo19,prohøídelo4mm,M629-smaticívrtule Unašeèvrtuleo19,prohøídelo4mm,M629-skuželovoumaticívrtule Unašeèvrtuleo19,prohøídelo5mm,M629-standard Unašeèvrtuleo19,prohøídelo5mm,M629-smaticívrtule Unašeèvrtuleo19,prohøídelo5mm,M629-skuželovoumaticívrtule Unašeèvrtuleo19,prohøídelo4mm,M634-standard Unašeèvrtuleo19,prohøídelo4mm,M634-smaticívrtule Unašeèvrtuleo19,prohøídelo4mm,M634-skuželovoumaticívrtule Unašeèvrtuleo19,prohøídelo5mm,M634-standard Unašeèvrtuleo19,prohøídelo5mm,M634-smaticívrtule Unašeèvrtuleo19,prohøídelo5mm,M634-skuželovoumaticívrtule UNAŠEÈ o28 mm, KLEŠTINA M8 UNAŠEÈ o35 mm, KLEŠTINA M10 Unašeèvrtuleo35,prohøídelo6mm,M1050-standard Unašeèvrtuleo35,prohøídelo6mm,M1050-smaticívrtule Unašeèvrtuleo35,prohøídelo6mm,M1050-skuželovoumaticívrtule Unašeèvrtuleo35,prohøídelo8mm,M1050-standard Unašeèvrtuleo35,prohøídelo8mm,M1050-smaticívrtule Unašeèvrtuleo35,prohøídelo8mm,M1050-skuželovoumaticívrtule Unašeèvrtuleo35,prohøídelo6mm,M1060-standard Unašeèvrtuleo35,prohøídelo6mm,M1060-smaticívrtule Unašeèvrtuleo35,prohøídelo6mm,M1060-skuželovoumaticívrtule Unašeèvrtuleo35,prohøídelo8mm,M1060-standard Unašeèvrtuleo35,prohøídelo8mm,M1060-smaticívrtule Unašeèvrtuleo35,prohøídelo8mm,M1060-skuželovoumaticívrtule Unašeèvrtuleo28,prohøídelo5mm,M840-standard Unašeèvrtuleo28,prohøídelo5mm,M840-smaticívrtule Unašeèvrtuleo28,prohøídelo5mm,M840-skuželovoumaticívrtule Unašeèvrtuleo28,prohøídelo6mm,M840-standard Unašeèvrtuleo28,prohøídelo6mm,M840-smaticívrtule Unašeèvrtuleo28,prohøídelo6mm,M840-skuželovoumaticívrtule Unašeèvrtuleo28,prohøídelo6,35mm,M840-standard Unašeèvrtuleo28,prohøídelo6,35mm,M840-smaticívrtule Unašeèvrtuleo28,prohøídelo6,35mm,M840-skuželovoumaticívrtule Unašeèvrtuleo28,prohøídelo5mm,M848-standard Unašeèvrtuleo28,prohøídelo5mm,M848-smaticívrtule Unašeèvrtuleo28,prohøídelo5mm,M848-skuželovoumaticívrtule Unašeèvrtuleo28,prohøídelo6mm,M848-standard Unašeèvrtuleo28,prohøídelo6mm,M848-smaticívrtule Unašeèvrtuleo28,prohøídelo6mm,M848-skuželovoumaticívrtule Unašeèvrtuleo28,prohøídelo6,35mm,M848-standard Unašeèvrtuleo28,prohøídelo6,35mm,M848-smaticívrtule Unašeèvrtuleo28,prohøídelo6,35mm,M848-skuželovoumaticívrtule KLEŠTINOVÉ UNAŠEÈE -NÁHRADNÍ KLEŠTINY pro unašeèe o12 mm, kleština M5 pro unašeèe o14,5 mm, kleština M5 MPJ 4687 MPJ 4688 MPJ 4689 MPJ 4690 Kleštinao2,M522,prounašeèeo12mm Kleštinao2,3,M522,prounašeèeo12mm Kleštinao3,M522,prounašeèeo12mm Kleštinao3,2,M522,prounašeèeo12mm MPJ 4680 MPJ 4663 MPJ 8033 MPJ 4664 MPJ 4665 MPJ 4681 MPJ 8034 MPJ 4682 MPJ 4666 MPJ 4667 MPJ 4668 MPJ 4669 Kleštinao2,M522,prounašeèeo14,5mm Kleštinao2,3,M522,prounašeèeo14,5mm Kleštinao3,M522,prounašeèeo14,5mm Kleštinao3,2,M522,prounašeèeo14,5mm Kleštinao2,M527,prounašeèeo14,5mm Kleštinao2,3,M527,prounašeèeo14,5mm Kleštinao3,M527,prounašeèeo14,5mm Kleštinao3,2,M527,prounašeèeo14,5mm Kleštinao2,M532,prounašeèeo14,5mm Kleštinao2,3,M532,prounašeèeo14,5mm Kleštinao3,M532,prounašeèeo14,5mm Kleštinao3,2,M532,prounašeèeo14,5mm Katalog MPJET 2015 Strana: 14

17 PØÍSLUŠENSTVÍ PRO ELEKTROMOTORY KLEŠTINOVÉ UNAŠEÈE -NÁHRADNÍ KLEŠTINY pro unašeèe o19 mm, kleština M6 MPJ 4683 MPJ 4684 MPJ 4670 MPJ 4671 Kleštinao4,M629,prounašeèeo19mm Kleštinao5,M629,prounašeèeo19mm Kleštinao4, M634,prounašeèeo19mm Kleštinao5, M634,prounašeèeo19mm pro unašeèe o28 mm, kleština M8 pro unašeèe o35 mm, kleština M10 MPJ 4692 MPJ 4693 MPJ 4675 MPJ 4676 Kleštinao6,M1050,prounašeèeo35mm Kleštinao8,M1050,prounašeèeo35mm Kleštinao6,M1060,prounašeèeo35mm Kleštinao8,M1060,prounašeèeo35mm MPJ 4685 MPJ 4686 MPJ 4691 MPJ 4672 MPJ 4673 MPJ 4674 Kleštinao5,M840,prounašeèeo28mm Kleštinao6,M840,prounašeèeo28mm Kleštinao6,35,M840,prounašeèeo28mm Kleštinao5,M848,prounašeèeo28mm Kleštinao6,M848,prounašeèeo28mm Kleštinao6,35,M848,prounašeèeo28mm PRUŽNÉ UNAŠEÈE Pružné unašeèe vrtule jsou urèené pro elektromotory,kde není vyžadován nejvyšší výkon, preferována je ochrana vrtule pøi pøípadné havárii. MPJ 4600 MPJ 4601 MPJ 4602 MPJ 4603 MPJ 4604 MPJ 4605 MPJ 4606 MPJ 4607 MPJ 4608 MPJ 4612 MPJ 4613 Pružnýunašeè provrtuliotvor8,høídelo2 Pružnýunašeè provrtuliotvor8,høídelo2,3 Pružnýunašeè provrtuliotvor8,høídelo3 Pružnýunašeè provrtuliotvor8,høídelo3,2 Pružnýunašeè provrtuliotvor9,6,høídel o2,3 Pružnýunašeè provrtuliotvor9,6,høídel o3 Pružnýunašeè provrtuliotvor9,6,høídelo3,2 Pružnýunašeè provrtuliotvor9,6,høídelo4 Pružnýunašeè provrtuliotvor5,5,høídel o2 Pružnýunašeè provrtuliotvor5,5,høídelo3 Pružnýunašeè provrtuliotvor5,5,høídelo4 OSTATNÍ UNAŠEÈE APØÍSLUŠENSTVÍ Speciální unašeèe vrtule pro použití svrtulemi Gunther. Støedící kroužky vrtule -slouží jako redukèní vložka mezi kleštinou avrtulí. Vnázvu je uveden vnìjšívnitøní prùmìr kroužku. MPJ jsou náhradní díly kpružným unašeèùm. MPJ 4500 MPJ 4501 MPJ 4570 MPJ 4571 MPJ 4572 MPJ 4573 MPJ 4574 MPJ 4609 MPJ 4610 MPJ 4611 UnašeèproGunther125x110,prohøídelo2,M4 UnašeèproGunther125x110,prohøídelo2,3,M4 Støedícíkroužekvrtule85(napø.APC9x6) Støedícíkroužekvrtule9,35 (napø.apc11x4,7) Støedícíkroužekvrtule65provrtuleFSK Støedícíkroužekvrtule9,65 provrtuleapc,emp Støedícíkroužekvrtule9,67 provrtuleapc,emp O kroužky16x1,8propružnéunašeèe-náhradnídíl ŠroubPanHeadM3x8-náhrad.dílpropružnéunašeèeMPJ ŠroubPanHeadM2x6-náhrad.dílpropružnéunašeèeMPJ4608,4612,4613 VRTULOVÉ KUŽELE APØÍSLUŠENSTVÍ PRO SKLÁPÌCÍ VRTULE Kompletní vrtulové kužele MPJ jsou vyrábìny ve dvou základních prùmìrech 30 a40 mm srozteèemi uložení vrtulových listù 35, 40, 45 mm. Každá velikost je dodávána ve tøech barvách -èerná, bílá aèervená. Konstrukèní provedení jednotlivých dílù (veškeré rotaèní díly jsou obrábìny na automatickém soustruhu na jedno upnutí) zaruèuje naprosto klidný bìh celého kompletu. Èepy vrtulových listù jsou ocelové povrchovì chránìné proti korozi èernìním, jejich pojištìní je provedeno tømenovými kroužky.toto provedení zcela eliminuje bìžné nectnosti jako je deformace støedového trámce pøi použití šroubù jako èepù listù a nedefinovatelné vùle vpøípadì, kdy se vrtulové listy otáèejí pøímo na závitu šroubù. Vrtulové kužely SUPER COOLscentrálním pøívodem chladícího vzduchu podstatnì zlepšují chlazení elektromotoru. Díky tomu lze motor více pøetìžovat bez rizika jeho termického poškození. Kat.è , jsou urèeny buï jako náhradní dílce nebo umožòují použití vlastního vrtulového kužele. TRÁMEC VRTULE Trámecvrtule(rozteè35,velikost8x6,šíøka drážky5,èepo2,kleština o2,3) Trámecvrtule(rozteè35,velikost8x6,šíøka drážky5,èepo2,kleština o3) Trámecvrtule(rozteè35,velikost8x6,šíøka drážky5,èepo2,kleština o3,2) Trámec vrtule (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o3) Trámec vrtule (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o3,2) Trámec vrtule (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o4) Trámec vrtule (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o3) Trámec vrtule (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o3,2) Trámec vrtule (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o4) Trámecvrtule(rozteè35,velikost10x8,šíøkadrážky6,èepo3,kleštinao3) Trámecvrtule(rozteè35,velikost10x8,šíøkadrážky6,èepo3,kleštinao3,2) Trámecvrtule(rozteè35,velikost10x8,šíøkadrážky6,èepo3, kleštinao4) Trámecvrtule(rozteè40,velikost10x8,šíøkadrážky6,èepo3,kleštinao3) Trámecvrtule(rozteè40,velikost10x8,šíøkadrážky6,èepo3,kleštinao3,2) Trámecvrtule(rozteè40,velikost10x8,šíøkadrážky6,èepo3,kleštinao4) MPJ4715 MPJ4783 MPJ4716 MPJ4784 MPJ4708 MPJ4709 MPJ4785 MPJ4710 MPJ4711 MPJ4786 MPJ4717 MPJ4718 MPJ4787 MPJ4719 MPJ4720 MPJ4788 MPJ4712 MPJ4713 MPJ4714 MPJ4789 MPJ4727 MPJ4728 MPJ4729 MPJ4790 MPJ4721 MPJ4722 MPJ4723 MPJ4791 MPJ4724 MPJ4725 MPJ4726 Trámec vrtule (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o3) Trámec vrtule (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o3,2) Trámec vrtule (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o4) Trámec vrtule (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o5) Trámec vrtule (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o3) Trámec vrtule (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o3,2) Trámec vrtule (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o4) Trámec vrtule (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o5) Trámecvrtule(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao3) Trámecvrtule(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao3,2) Trámecvrtule(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao4) Trámecvrtule(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao5) Trámecvrtule(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao3) Trámecvrtule(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao3,2) Trámecvrtule(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao4) Trámecvrtule(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao5) Katalog MPJET 2015 Strana: 15

18 PØÍSLUŠENSTVÍ PRO ELEKTROMOTORY VRTULOVÉ KUŽELE APØÍSLUŠENSTVÍ PRO SKLÁPÌCÍ VRTULE MPJ4730 MPJ4774 MPJ4731 MPJ4775 MPJ4736 MPJ4737 MPJ4776 MPJ4738 MPJ4739 MPJ4777 MPJ4732 MPJ4733 MPJ4778 MPJ4734 MPJ4735 KUŽEL VRTULE KOMPLET o40 mm MPJ4779 MPJ4746 MPJ4747 MPJ4748 MPJ4780 MPJ4749 MPJ4766 MPJ4767 MPJ4781 MPJ4740 MPJ4741 MPJ4742 MPJ4782 MPJ4743 MPJ4744 MPJ4745 KUŽEL VRTULE SUPER COOL KOMPLET o30 mm MPJ4750 MPJ4792 MPJ4751 MPJ4793 MPJ4756 MPJ4757 MPJ4794 MPJ4758 MPJ4759 MPJ4795 MPJ4752 MPJ4753 MPJ4796 MPJ4754 MPJ4755 KUŽEL VRTULE KOMPLET o30 mm KuželvrtuleSUPER COOLkompleto30(rozteè35,velikost8x6,šíøkadrážky5,èepo2,kleštinao2,3) KuželvrtuleSUPER COOLkompleto30(rozteè35,velikost8x6,šíøkadrážky5,èepo2,kleštinao3) KuželvrtuleSUPER COOLkompleto30(rozteè35,velikost8x6,šíøkadrážky5,èepo2,kleštinao3,2) Kužel vrtule SUPER COOL komplet o30 (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule SUPER COOL komplet o30 (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule SUPER COOL komplet o30 (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o4) Kužel vrtule SUPER COOL komplet o30 (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule SUPER COOL komplet o30 (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule SUPER COOL komplet o30 (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o4) KuželvrtuleSUPER COOLkompleto30(rozteè35,velikost10x8,šíøkadrážky6, èepo3, kleština o3) KuželvrtuleSUPER COOLkompleto30(rozteè35,velikost10x8,šíøkadrážky6, èepo3, kleština o3,2) KuželvrtuleSUPER COOLkompleto30(rozteè35,velikost10x8,šíøkadrážky6, èepo3, kleština o4) KuželvrtuleSUPER COOLkompleto30(rozteè40,velikost10x8,šíøkadrážky6, èepo3, kleština o3) KuželvrtuleSUPER COOLkompleto30(rozteè40,velikost10x8,šíøkadrážky6, èepo3, kleština o3,2) KuželvrtuleSUPER COOLkompleto30(rozteè40,velikost10x8,šíøkadrážky6, èepo3, kleština o4) KUŽEL VRTULE SUPER COOL KOMPLET o40 mm MPJ4797 MPJ4768 MPJ4769 MPJ4770 MPJ4798 MPJ4771 MPJ4772 MPJ4773 MPJ4799 MPJ4760 MPJ4761 MPJ4762 MPJ4850 MPJ4763 MPJ4764 MPJ4765 Kuželvrtulekompleto30(rozteè35,velikost8x6,šíøkadrážky5,èepo2,kleštinao2,3) Kuželvrtulekompleto30(rozteè35,velikost8x6,šíøkadrážky5,èepo2,kleštinao3) Kuželvrtulekompleto30(rozteè35,velikost8x6,šíøkadrážky5,èepo2,kleštinao3,2) Kužel vrtule komplet o30 (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule komplet o30 (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule komplet o30 (rozteè 35, velikost 10x8, šíøka drážky 6, èep o2, kleština o4) Kužel vrtule komplet o30 (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule komplet o30 (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule komplet o30 (rozteè 40, velikost 10x8, šíøka drážky 6, èep o2, kleština o4) Kuželvrtulekompleto30(rozteè35,velikost10x8,šíøkadrážky6,èepo3, kleštinao3) Kuželvrtulekompleto30(rozteè35,velikost10x8,šíøkadrážky6,èepo3, kleštinao3,2) Kuželvrtulekompleto30(rozteè35,velikost10x8,šíøkadrážky6,èepo3, kleštinao4) Kuželvrtulekompleto30(rozteè40,velikost10x8,šíøkadrážky6,èepo3, kleštinao3) Kuželvrtulekompleto30(rozteè40,velikost10x8,šíøkadrážky6,èepo3, kleštinao3,2) Kuželvrtulekompleto30(rozteè40,velikost10x8,šíøkadrážky6,èepo3, kleštinao4) Kužel vrtule komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o4) Kužel vrtule komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o5) Kužel vrtule komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o4) Kužel vrtule komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o5) Kuželvrtulekompleto40(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao3) Kuželvrtulekompleto40(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao3,2) Kuželvrtulekompleto40(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao4) Kuželvrtulekompleto40(rozteè40,velikost12x8,šíøkadrážky8,èepo3,kleštinao5) Kuželvrtulekompleto40(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao3) Kuželvrtulekompleto40(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao3,2) Kuželvrtulekompleto40(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao4) Kuželvrtulekompleto40(rozteè45,velikost12x8,šíøkadrážky8,èepo3,kleštinao5) Kužel vrtule SUPER COOL komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule SUPER COOL komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule SUPER COOL komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o4) Kužel vrtule SUPER COOL komplet o40 (rozteè 40, velikost 12x8, šíøka drážky 6, èep o2, kleština o5) Kužel vrtule SUPER COOL komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o3) Kužel vrtule SUPER COOL komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o3,2) Kužel vrtule SUPER COOL komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o4) Kužel vrtule SUPER COOL komplet o40 (rozteè 45, velikost 12x8, šíøka drážky 6, èep o2, kleština o5) KuželvrtuleSUPER COOLkompleto40(rozteè40,velikost12x8,šíøkadrážky8, èepo3, kleština o3) KuželvrtuleSUPER COOLkompleto40(rozteè40,velikost12x8,šíøkadrážky8, èepo3, kleština o3,2) KuželvrtuleSUPER COOLkompleto40(rozteè40,velikost12x8,šíøkadrážky8, èepo3, kleština o4) KuželvrtuleSUPER COOLkompleto40(rozteè40,velikost12x8,šíøkadrážky8, èepo3, kleština o5) KuželvrtuleSUPER COOLkompleto40(rozteè45,velikost12x8,šíøkadrážky8, èepo3, kleština o3) KuželvrtuleSUPER COOLkompleto40(rozteè45,velikost12x8,šíøkadrážky8, èepo3, kleština o3,2) KuželvrtuleSUPER COOLkompleto40(rozteè45,velikost12x8,šíøkadrážky8, èepo3, kleština o4) KuželvrtuleSUPER COOLkompleto40(rozteè45,velikost12x8,šíøkadrážky8, èepo3, kleština o5) MPJ4800 MPJ4801 KUŽEL VRTULE o30 mm Kuželvrtuleo30protrámecrozteè35,velikost8x6,šíøkadrážky5, èepo2 Kuželvrtuleo30protrámecrozteè35a40,velikost10x8, šíøkadrážky6,èepo2a3 KUŽEL VRTULE o40 mm MPJ 4803 Kužel vrtule o40 pro trámec rozteè 40 a45, velikost 12x8, šíøka drážky 6, èep o2 MPJ 4802 Kuželvrtuleo40protrámecrozteè40 a45,velikost12x8,šíøkadrážky8, èepo3 KUŽEL VRTULE SUPER COOL o30 mm MPJ 4810 KuželvrtuleSUPERCOOLo30protrámecrozteè35,velikost8x6,šíøkadrážky5, èepo2 MPJ 4811 KuželvrtuleSUPERCOOLo30protrámecrozteè35a40,velikost10x8, šíøkadrážky6,èepo2a3 MPJ4813 MPJ4812 KUŽEL VRTULE SUPER COOL o40 mm Kužel vrtule SUPER COOL o40 pro trámec rozteè 40 a45, velikost 12x8, šíøka drážky 6, èep o2 KuželvrtuleSUPER COOLo40pro trámecrozteè40 a45,velikost12x8,šíøkadrážky8, èepo3 Katalog MPJET 2015 Strana: 16

19 PØÍSLUŠENSTVÍ PRO ELEKTROMOTORY VRTULOVÉ KUŽELE APØÍSLUŠENSTVÍ PRO SKLÁPÌCÍ VRTULE MPJ4820 MPJ4824 MPJ4821 MPJ4822 MPJ4840 MPJ4841 MPJ4842 MPJ4843 NÁHRADNÍ DÍLY Èepo2x8komplet Èepo2x10komplet Èepo3x10komplet Èepo3x12komplet Špièkakuželevrtuleo30mm Špièkakuželevrtuleo40mm ŠpièkakuželevrtuleSUPERCOOL o30mm ŠpièkakuželevrtuleSUPERCOOL o40mm MPJ 4830 MPJ 4837 MPJ 4831 MPJ 4838 MPJ 4832 MPJ 4833 MPJ 4839 MPJ 4834 MPJ 4835 MPJ 4836 Kleštinao2,3,M5protrámec8x6 Kleštinao3,M5protrámec8x6 Kleštinao3,2,M5protrámec8x6 Kleštinao3,M6protrámec10x8 Kleštinao3,2,M6protrámec10x8 Kleštinao4,M6protrámec10x8 Kleštinao3,M8x1protrámec12x8 Kleštinao3,2,M8x1protrámec12x8 Kleštinao4,M8x1protrámec12x8 Kleštinao5,M8x1protrámec12x8 CELOKOVOVÉ VRTULOVÉ KUŽELE APØÍSLUŠENSTVÍ PRO SKLÁPÌCÍ VRTULE Kompletní kovové vrtulové kužele oprùmìru30 a40 mm jsou urèeny pro vrtulové listy vìtšiny firem. Základním funkèním rozdílem oproti vrtulovým kuželùm MPJ je menší rozteè èepù, na nichž se sklápí vrtulové listy.navíc vzadní èásti kuželeje vyfrézována tvarová drážka, ve které se èásteènì pohybuje koøenová èást listu. Výhodou je lepší aerodynamická èistota celé vrtule -trámec akoøenová èást listu ménì vyènívají zvrtulového kužele. Pøi výrobì kovových dílù je kladen maximální dùraz na co nejvyšší pøesnost -vnìjší rotaèní díly (pøední azadní èást kužele) jsou vyrábìny na pøesném CNC soustruhu švýcarskévýroby.tím je zaruèena minimální házivost, kužel tedy není nutné dynamicky vyvažovat ani pro použití pøi nejvyšších otáèkách amaximálních výkonech. MPJ7000 MPJ7015 MPJ7001 MPJ7016 MPJ7002 MPJ7003 MPJ7004 MPJ7017 MPJ7005 MPJ7006 MPJ7007 MPJ7008 MPJ7013 MPJ7009 MPJ7014 MPJ7010 MPJ7011 MPJ7012 CELOKOVOVÉ VRTULOVÉ KUŽELE APØÍSLUŠENSTVÍ PRO PEVNÉ VRTULE Tyto celokovové vrtulové kužele oprùmìrech 30 a40 mm jsou urèeny pro pevné vrtule. Vpøední èásti vrtulového kužele je vyfrézována tvarová drážka pro listy vrtule, kterou lze vpøípadì potøeby upravit. Upnutí vrtulového kužele na høídel elektromotoru nebo pøevodovky je øešeno pomocí kleštiny.pøi výrobì kovových dílù je kladen maximální dùraz na co nejvyšší pøesnost -vnìjší rotaèní díly (pøední azadní èást kužele) jsou vyrábìny na pøesném CNC soustruhu švýcarské výroby.tím je zaruèena minimální házivost, kužel tedy není nutné dynamicky vyvažovat ani pro použití pøi nejvyšších otáèkách amaximálních výkonech. Souèástí balení je pøíslušná kleština. Kužele vrtule pr.30 speciál (MPJ 7056, 7057)mají upravený výøez propoužití svrtulemi CAM Speed 4,74,7". Souèástí balení je kleština. Polotovary kuželù (MPJ ) jsou dodávány bez tvarových drážek pro listy vrtule. Slouží pro výrobu vrtulových kuželù svépomocí vpøípadì, kdy standardní kužel nevyhovuje tvarem drážek pro listy nebo jejich poètem. Souèástí tohoto balení (MPJ 7060, 7061) je ipodložka vrtule, matice ašroub Pan Head, kleštinu je nutné dokoupit zvláš (viz. kat.è. MPJ ). MPJ7050 MPJ7051 MPJ7055 MPJ7018 MPJ7019 MPJ7020 MPJ7021 MPJ7022 MPJ7023 MPJ7024 MPJ7056 MPJ7057 MPJ7060 MPJ7061 KuželvrtuleALUkompleto30(rozteè26,velikost8x6,šíøkadrážky5,èepo2,kleštinao2,3) KuželvrtuleALUkompleto30(rozteè26,velikost8x6,šíøkadrážky5,èepo2,kleštinao3) KuželvrtuleALUkompleto30(rozteè26,velikost8x6,šíøkadrážky5,èepo2,kleštinao3,2) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky6,èepo2,kleštinao3) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky6,èepo2,kleštinao3,2) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky6,èepo2,kleštinao4) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky6,èepo2,kleštinao5) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky8,èepo3,kleštinao3) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky8,èepo3,kleštinao3,2) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky8,èepo3,kleštinao4) KuželvrtuleALUkompleto40(rozteè35,velikost12x8,šíøkadrážky8,èepo3,kleštinao5) KleštinaproALUo2,3,M5protrámecvelikost8x6 KleštinaproALUo3,M5protrámecvelikost8x6 KleštinaproALUo3,2,M5protrámecvelikost8x6 KleštinaproALUo3,M8x1protrámecvelikost12x8 KleštinaproALUo3,2,M8x1protrámecvelikost12x8 KleštinaproALUo4,M8x1protrámecvelikost12x8 KleštinaproALUo5,M8x1protrámecvelikost12x8 KuželpevnévrtuleALUkompleto30(kleštinao2,M4) KuželpevnévrtuleALUkompleto30(kleštinao2,3,M4) KuželpevnévrtuleALUkompleto30(kleštinao2,M5) KuželpevnévrtuleALUkompleto30(kleštinao2,3,M5) KuželpevnévrtuleALUkompleto30(kleštinao3,M5) KuželpevnévrtuleALUkompleto30(kleštinao3,2,M5) KuželpevnévrtuleALUkompleto40(kleštinao3,M6) KuželpevnévrtuleALUkompleto40(kleštinao3,2,M6) KuželpevnévrtuleALUkompleto40(kleštinao4,M6) KuželpevnévrtuleALUkompleto40(kleštinao5,M6) KuželpevnévrtuleALUkompleto30speciál,provrtule CAM Speed4,74,7" (kleštinao3,m5) KuželpevnévrtuleALUkompleto30speciál,provrtule CAM Speed4,74,7" (kleštinao3,2,m5) PolotovarkuželepevnévrtuleALUo30mm PolotovarkuželepevnévrtuleALUo40mm MPJ 7032 MPJ 7033 MPJ 7034 MPJ 7025 MPJ 7026 MPJ 7027 MPJ 7028 MPJ 7029 MPJ 7030 MPJ 7031 KleštinaproALUo2,M4proMPJ7050 KleštinaproALUo2,3,M4proMPJ7051 KleštinaproALUo2,M5proMPJ7055 KleštinaproALUo2,3M5proMPJ7018 KleštinaproALUo3,M5proMPJ7019 KleštinaproALUo3,2,M5proMPJ7020 KleštinaproALUo3,M6proMPJ7021 KleštinaproALUo3,2,M6proMPJ7022 KleštinaproALUo4,M6proMPJ7023 KleštinaproALUo5,M6proMPJ7024 PLASTOVÉ VRTULOVÉ KUŽELE APØÍSLUŠENSTVÍ MPJ maketový vrtulový náboj -krytka matice unašeèe vrtule. Vnìjší tvar je dle nábojù stavitelných vrtulí stíhacích letounù zii.svìtové války (P-47D Thunderbolt apod.). Plastový dvoudílný vrtulový kužel je urèen pro dvoulistou pevnou vrtuli. Doporuèené vrtulové unašeèe jsou MPJ 8031, Po úpravì (pøevrtání otvoru vkuželu) lze použít iunašeèe MPJ 4703, Výøezy pro listy vrtule jsou vkuželu vytvoøeny již od výrobce. Pøední èást je upevnìna zaskoèením, demontáž kužele se provádí stlaèením protilehlých ploch na zadní èásti. Kužel není vhodný pro použití na spalovací motory -nelze používat starter. MPJ7200 MPJ7250 MPJ8031 MPJ4702 Vrtulovýnáboj o16 Kuželo50,dvoulistávrtule Unašeèvrtuleo14,5,prohøídelo3,M527-standard Unašeèvrtuleo14,5,prohøídelo3,2,M527-standard Katalog MPJET 2015 Strana: 17

20 MATICE VRTULE AVRTULOVÉ KUŽELE PRO SPALOVACÍ MOTORY MATICE VRTULE Matice vrtule nahrazují matice apodložky vrtule umodeláøských spalovacích motorù. Tvar matice zaruèuje vysokou bezpeènost aumožòuje použití elektrického starteru. Pro výbìr správné velikosti matice použijte referenèní tabulku MP JET. MPJ 5510 MPJ 5511 MPJ 5524 MPJ 5512 MPJ 5521 MPJ 5513 MPJ 5514 MPJ 5515 MPJ 5516 MPJ 5522 MPJ 5526 MPJ 5517 MPJ 5527 MPJ 5525 MPJ 5518 MPJ 5519 MPJ 5520 MaticevrtuleM3o16mm,l=16mm MaticevrtuleM4o16mm,l=16mm MaticevrtuleM5o16mm,l=16mm MaticevrtuleM5o20mm,l=20mm MaticevrtuleM6o20mm,l=20mm MaticevrtuleM6o25mm,l=25mm MaticevrtuleM7x1o25mm,l=25mm MaticevrtuleM8x1o25mm,l=25mm MaticevrtuleM8x1,25o25mm,l=25mm MaticevrtuleM8x1,25o30mm,l=30mm MaticevrtuleM8x1,25o35mm,l=36mm MaticevrtuleM10x1o30mm,l=30mm MaticevrtuleM10x1,25o35mm,l=36mm MaticevrtuleM10x1,5o35mm,l=36mm MaticevrtuleUNF14x28TPIo25mm,l=25 mm MaticevrtuleUNF516x24TPIo25mm,l=25 mm MaticevrtuleUNF38x24TPIo30mm,l=30 mm 1 ks Matice vrtule vdlouhém provedení jsou urèeny pro ètyødobé spalovací motory sdlouhým závitem na klikové høídeli. MPJ 5580 MPJ 5581 MPJ 5582 MPJ 5583 MPJ 5584 MPJ 5585 MPJ 5586 MaticevrtuleM7x1o25mm,l=31,5mm MaticevrtuleM8x1,25o30mm,l=38mm MaticevrtuleM8x1,25o35mm,l=54mm MaticevrtuleM10x1o30mm,l=38mm MaticevrtuleM10x1,25o35mm,l=54mm MaticevrtuleUNF14x28TPIo25mm,l=31,5mm MaticevrtuleUNF38x24TPIo30mm,l=38mm KUŽELOVÉ MATICE VRTULE Soustružené kuželové matice vrtule zal slitiny.velikost M4 je urèena pro motory MP JET øady.061 (MPJ ). Ostatní velikosti je možné použít vkombinaci sunašeèi pevné vrtule jako náhradu za ocelovou šestihrannou matici apodložku. MPJ 5536 MPJ 5530 MPJ 5531 MPJ 5532 MPJ 5534 MPJ 5535 KuželovámaticevrtuleM3o16mm,l=18mm KuželovámaticevrtuleM4o16mm,l=18mm KuželovámaticevrtuleM5o16mm,l=18mm KuželovámaticevrtuleM6o20mm,l=22mm KuželovámaticevrtuleM8x1,25o30mm,l=32mm KuželovámaticevrtuleM10x1,5o35mm,l=37mm UTAHOVACÍ TYÈE Utahovací tyèe slouží ke snadnému utahování matic vrtule na høídel motoru. MPJ 5594 MPJ 5595 MPJ 5596 MPJ 5597 Utahovacítyèkao3x50mm Utahovacítyèka o4x60mm Utahovacítyèka o5x65mm Utahovacítyèka o6x100mm CELOKOVOVÉ KUŽELE VRTULE Tyto celokovové vrtulové kužele opr.30 a40 mm jsou urèeny pro použití na spalovacích motorech. Vpøední èásti vrtulového kužele je vyfrézována tvarová drážka pro listy vrtule, kterou lze vpøípadì potøeby upravit. Kdispozici jsou varianty kužel -upínací adapterm4m2,5 M5M2,5, M6M2,5, 14x28 TPIM2,5. Vpøípadì nutnosti (úprava nebo poškození) lze zakoupit závitové adaptery samostatnì (MPJ ). Pøi výrobì kovových dílù je kladen max.dùraz na co nejvyšší pøesnost -vnìjší rotaèní díly (pøední azadní èást kužele) jsou vyrábìny na pøesném CNC soustruhu švýcarské výroby pro zaruèení minimální házivosti -kužel není nutnédynamicky vyvažovat ani pro použití pøi nejvyšších otáèkách amax.výkonech. MPJ 5543 MPJ 5544 MPJ 5545 MPJ 5546 Kuželvrtuleo40,adapterM5M2,5 Kuželvrtuleo40,adapterM6M2,5 Kuželvrtuleo40,adapter14x28TPIM2,5 Kuželvrtuleo30,adapterM4M2,5 MPJ5570 MPJ5571 MPJ5572 MPJ5573 ZávitovýadapterM5M2,5 ZávitovýadapterM6M2,5 Závitovýadapter14x28TPIM2,5 ZávitovýadapterM4M2,5 ŽHAVICÍ SVÍÈKY ŽHAVICÍ SVÍÈKY Dlouholeté zkušeností se seriovou výrobou výmìnných žhavicích hlav pro modeláøské motory nám umožnilo zavést do seriové výroby žhavicí svíèky. Tìlesa svíèek jsou vyrábìna na CNC automatickém soustruhu ztyèe na jedno upnutí bez nutnosti jejich dokonèování vdalší operaci. Díky této technologii je zaruèena naprostá soustøednost závitu avšech dosedacích ploch, což zcela vyluèuje jakékoli problémy stìsností svíèek. Vysoce kvalitní tìsnící materiál mezi støední elektrodou atìlesem svíèky je ekologický (zcela bezasbestového typu), zaruèuje spolehlivé utìsnìní ipøi vysokých tlacích ateplotách bez nutnosti použití jakékoli pomocné tìsnící kapaliny pøi výrobì. Tím je zcela vylouèeno riziko zneèištìní vlákna svíèky pøi výrobì, které zpùsobuje nestejnomìrnou tepelnou hodnotu svíèky.vlákno svíèek je zvysoce kvalitní slitiny na bázi Platina-Rhodium, která oproti bìžnì používané levnìjší slitinì Platina-Iridium má podstatnì vyšší pevnost za vysokých teplot -tím se zvyšuje životnost vlákna asnižuje riziko deformace vlákna vlivem vysokých tlakù ateplot za bìhu motoru. Tìleso istøední elektroda jsou povrchovì chránìny proti korozi. Tìsnící podložka svíèky je vyrobena zvysoce èistého hliníku -výsledkem je možnost použití nižších dotahovacích momentù, navíc proti bìžným mìdìným podložkám nedochází kèasovému vytvrzování materiálu tìsnìní. Svíèky jsou vyrábìny ve ètyøech základních tepelných hodnotách (teplá, støední, studená, závodní), každý typ vždy ve dvou délkách pro lepší výbìr pro Váš motor. MPJ 6008 je typ speciálnì urèen pro ètyødobé motory, kde nelze použít standardní typy srovným èelem závitové èásti. MPJ 6009 je urèena pro motory,vnichž svíèka tìsní svojí èelní kuželovou plochou. Sortiment je dále doplnìn osvíèky bìžnì nazývané TURBO -tìleso má závit M8x0,75, dosedací plocha je kuželová. Jsou urèeny pro použití vmotorech, kde je požadován nejvyšší výkon. Svíèky se závitem M6x0,75 jsou urèeny pro historické modeláøské spalovací motory nebo pro repliky tìchto motorù. Svíèky jsou baleny vobalech typu BLISTER, který zaruèuje tìsnost obalu proti vnìjším neèistotám vprùbìhu distribuce askladování. Závitové vložky (MPJ 6042, 6043) jsou urèeny pro opravu poškozených závitù W14x32 vhlavách válcù modeláøských spalovacích motorù. Zbytky pùvodního závitu se odstraní pøevrtáním na prùmìr 7,2 mm. Poté se do tohoto otvoru vyøízne závit M8x0,75 (závitník MPJ 6050) azalepí (speciálním lepidlem, které je souèástí balení) závitová vložka. MPJ 6000 MPJ 6001 MPJ 6002 MPJ 6003 MPJ 6004 MPJ 6005 MPJ 6006 MPJ 6007 MPJ 6008 MPJ 6009 Žhavicísvíèkateplákrátká Žhavicísvíèkatepládlouhá Žhavicísvíèkastøedníkrátká Žhavicísvíèkastøednídlouhá Žhavicísvíèkastudenákrátká Žhavicísvíèkastudenádlouhá Žhavicísvíèkazávodníkrátká Žhavicísvíèkazávodnídlouhá Žhavicísvíèkaètyødobá ŽhavicísvíèkaW1132x32" MPJ 6010 MPJ 6011 MPJ 6012 MPJ 6013 MPJ 6014 MPJ 6041 MPJ 6042 MPJ 6043 MPJ 6050 ŽhavicísvíèkaTurbo No.4-M8x0,75 ŽhavicísvíèkaTurbo No.5-M8x0,75 ŽhavicísvíèkaTurbo No.6-M8x0,75 ŽhavicísvíèkaTurbo No.7-M8x0,75 ŽhavicísvíèkaM6x0,75krátká PodložkaAl prompj ZávitovávložkakrátkáproopravuM8x0,75W14x32 ZávitovávložkadlouháproopravuM8x0,75W14x32 ZávitníkM8x0,75 ŽhavicíhlavaGH-1 ŽhavicíhlavaCOXNr.325 Katalog MPJET 2015 Strana: 18 MPJ 6200
