4 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD 0 Obsah 0 Obsah Zadání Koncepce systému a využití objektu V technika laboratoří č. 012, 013, Zobrazovací systém Ozvučení a audiořetězec Integrované ovládání Přípojná místa a signálová distribuce Požadavky na ostatní profese Požadavky na silnoproud Požadavky IT V technika seminárních místností a P učeben č. 111, 111, 205, 235, Zobrazovací systém Ozvučení a audiořetězec Integrované ovládání Přípojné místo a signálová distribuce Požadavky na ostatní profese Požadavky na stavbu Požadavky na silnoproud Požadavky IT V technika poslucháren č. 106, Zobrazovací systém Ozvučení a audio řetězec Prezentační technika Integrované ovládání Signálový management Požadavky na ostatní profese Požadavky na stavbu Tepelný výkon Požadavky na silnoproud Požadavky IT V technika seminárních místností č. 108, 109, Zobrazovací systém Videokonference (pouze místnost 110)... 9 strana 1/14

5 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD 6.3 Ozvučení a audiořetězec Prezentační technika Integrované ovládání Signálový management Požadavky na ostatní profese Požadavky na stavbu Tepelný výkon Požadavky na silnoproud Požadavky na IT V technika centrální haly Zobrazovací systém Požadavky na ostatní profese Požadavky na silnoproud Požadavky na IT V technika pracovny m.č Požadavky na ostatní profese Požadavky na stavbu Požadavky na silnoproud V technika pracovny m.č Požadavky na ostatní profese Požadavky na stavbu Požadavky na profesi silnoproudu V technika zasedací místnosti Požadavky na ostatní profese Požadavky na stavbu Požadavky na silnoproud Požadavky na IT V technika kanceláře režie m.č Požadavky na stavbu Požadavky na silnoproud Požadavky IT ZÁVĚR...14 strana 2/14

6 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD 1 Zadání Tato zpráva byla zpracována jako součást projektové dokumentace pro výběr dodavatele. Jako podklady posloužily půdorysy a řezy v elektronické podobě. Před vyhotovením projektové dokumentace proběhly konzultace se zástupci uživatele i projekční firmy INGPRO, kde proběhly koordinace se stavbou a ostatními profesemi. V části technologické jsou vyjmenovány a blíže popsány provozní soubory, které v níže popisovaných místnostech zajistí očekávané scénáře se zárukou variability a možností případného rozšíření v budoucnosti. V závěru zprávy jsou specifikovány významné požadavky a doporučení pro navazující profese. 2 Koncepce systému a využití objektu U moderních výukových prostor zejména na univerzitní půdě lze pozorovat z pohledu audiovizuální vybavenosti specifický vývoj. Dříve zcela nevybavené (technologie byla nedostupná) učebny a posluchárny postupně dospěly k určitému trendu téměř převybavenosti. Uživatelé těchto poslucháren pak postupně transformovali svůj názor z původního nadšení v pokročilou a zřejmou nedůvěru v V systémy učeben. Důvodem jsou faktory přílišné komplikovanosti ovládání, stále rostoucí množství nadbytečných funkcí a též vyšší složitost instalace, která zvýšila nespolehlivost V systému. Tento stav je s výhledem do budoucnosti dále neudržitelný. Z těchto důvodů jsme nový V systém pro učebny a posluchárny v budově MEV koncipovali s ohledem na minimalizaci výše uvedených negativních faktorů. Ovládání je proto zjednodušeno na minimum smysluplných základních funkčních tlačítek. Ovládací panely jsou unifikovány tak, aby bylo ovládání ve všech výukových prostorách jednotné. Kontrolery řídících jednotek jsou bez výjimky napojeny na školní síť (), což umožní komplexní správu všech poslucháren přes nástavbu webového rozhraní z jediného terminálu, který může být situován díky internetu geograficky libovolně. Tato koncepce pak usnadní i případnou technickou podporu, která může probíhat přes terminál vzdáleně. Velké posluchárny a seminární prostory jsou vybaveny ve standardu, který se na půdě ČZU provozně osvědčil. Integrace vyšších funkcí V systému jako je například videokonfernece si vyžádaly centralizaci v prostoru režijní místnosti, která však k autonomnímu provozu poslucháren není nezbytná. Umožní však realizovat komplexní V scénáře, které propojují obě strana 3/14

7 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD posluchárny s třetími stranami spolupracujících univerzit i ostatních adekvátně technicky vybavených prostor v rámci ČZU. Základem technického řešení je odklon od analogových transportních protokolů. Valná většina V signálů je přenášena digitálně, a tam kde je ponechán analog z důvodů kompatibility je signál neprodleně digitalizován do současných formátů DVI a HDMI (zde včetně zvuku). To umožnilo snadný přechod na HD rozlišení ve většině prostor bez omezení kvality obrazu a zvuku s jasným výhledem do budoucnosti. Přenos audiosignálů mezi pracovišti též přešel na plně digitální s využitím strukturované sítě, která nabízí kapacitu dříve obtížně dosažitelnou, konkrétně viz níže. 3 V technika laboratoří č. 012, 013, Zobrazovací systém Každá laboratoř bude vybavena projektorem o světelném toku nejméně 4000 NSI lm a rozlišení 1280x800 bodů nebo více, který bude mít VG a HDMI video konektivitu. Projektor bude umístěn na držáku kotveném do stropu místnosti. Dispozice projektorů jsou vyznačeny ve výkresu VO1. Projekční plochy budou tvořeny elektricky ovládanými motorickými plátny s šířkou základny 3m. Tubusy pláten budou zavěšeny pod stropy místností. 3.2 Ozvučení a audiořetězec K ozvučení každé výše uvedené místnosti posluží navržený pár aktivních reprosoustav umístěných na přední stěně místnosti těsně pod stropem. Do audiořetězce bude zařazen i projektor, který umožní regulaci hlasitosti zvuku a přepínaní mezi zvukem z analogového zdroje a zvukem obsaženým v HDMI video signálu. 3.3 Integrované ovládání Výběr video vstupu zobrazovacího systému, ovládání elektrického plátna a regulace hlasitosti audio řetězce bude prováděna přes ovládací panel, který bude umístěn na zdi laboratoří. Ovládací panel bude obsahovat i přípojné místo, které bude sloužit pro připojení externí prezentační techniky. Spínání silových částí elektrického plátna a napájení aktivních reprosoustav bude probíhat v reléové jednotce, která bude řízena ovládacím panelem. Ovládání osvětlení a zatemnění není integrováno z důvodu požadavku na jednoduchost ovládacího rozhraní V techniky. strana 4/14

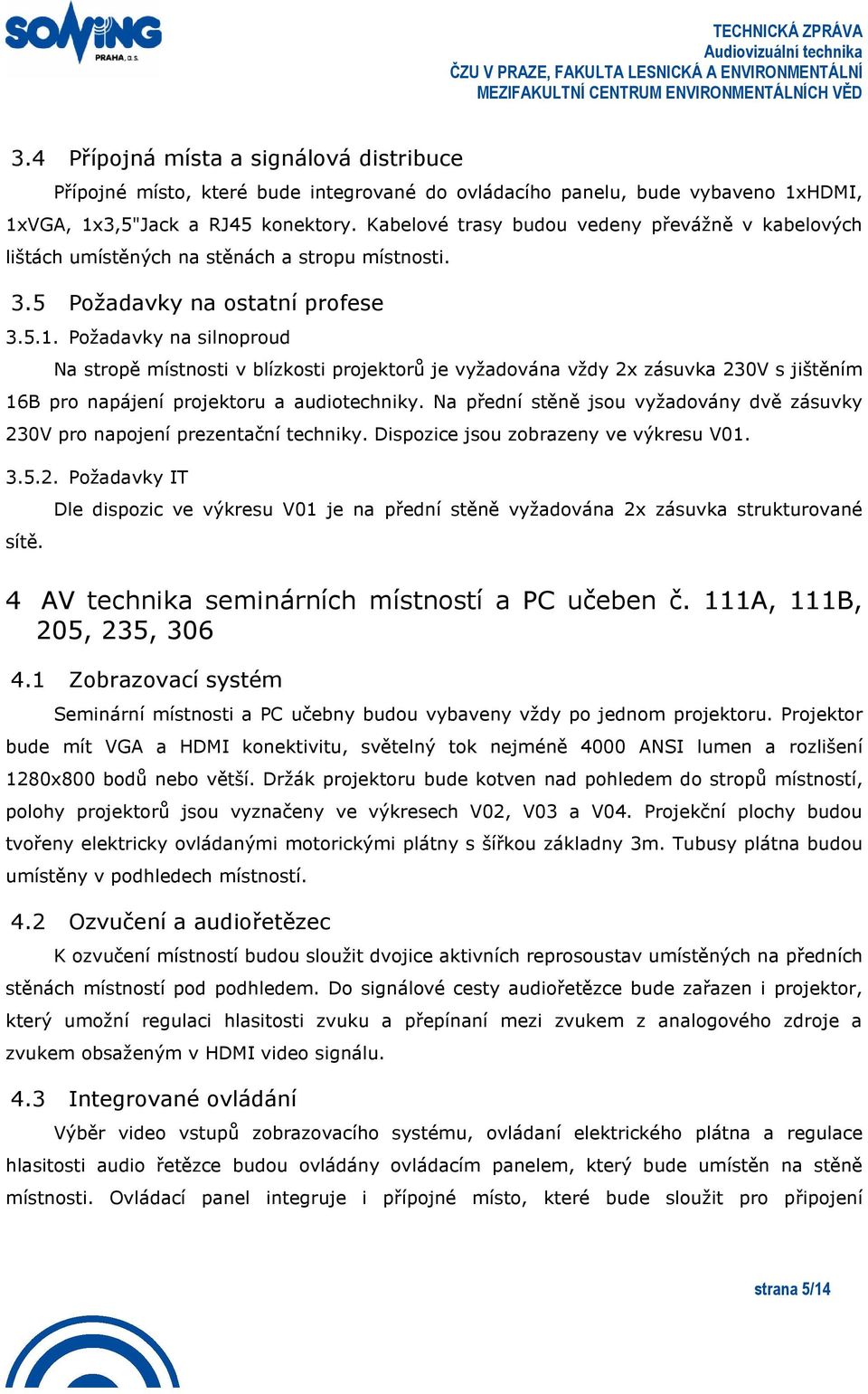

8 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD 3.4 Přípojná místa a signálová distribuce Přípojné místo, které bude integrované do ovládacího panelu, bude vybaveno 1xHDMI, 1xVG, 1x3,5"Jack a RJ45 konektory. Kabelové trasy budou vedeny převážně v kabelových lištách umístěných na stěnách a stropu místnosti. 3.5 Požadavky na ostatní profese Požadavky na silnoproud Na stropě místnosti v blízkosti projektorů je vyžadována vždy 2x zásuvka 230V s jištěním 16 pro napájení projektoru a audiotechniky. Na přední stěně jsou vyžadovány dvě zásuvky 230V pro napojení prezentační techniky. Dispozice jsou zobrazeny ve výkresu V Požadavky IT Dle dispozic ve výkresu V01 je na přední stěně vyžadována 2x zásuvka strukturované sítě. 4 V technika seminárních místností a P učeben č. 111, 111, 205, 235, Zobrazovací systém Seminární místnosti a P učebny budou vybaveny vždy po jednom projektoru. Projektor bude mít VG a HDMI konektivitu, světelný tok nejméně 4000 NSI lumen a rozlišení 1280x800 bodů nebo větší. Držák projektoru bude kotven nad pohledem do stropů místností, polohy projektorů jsou vyznačeny ve výkresech V02, V03 a V04. Projekční plochy budou tvořeny elektricky ovládanými motorickými plátny s šířkou základny 3m. Tubusy plátna budou umístěny v podhledech místností. 4.2 Ozvučení a audiořetězec K ozvučení místností budou sloužit dvojice aktivních reprosoustav umístěných na předních stěnách místností pod podhledem. Do signálové cesty audiořetězce bude zařazen i projektor, který umožní regulaci hlasitosti zvuku a přepínaní mezi zvukem z analogového zdroje a zvukem obsaženým v HDMI video signálu. 4.3 Integrované ovládání Výběr video vstupů zobrazovacího systému, ovládaní elektrického plátna a regulace hlasitosti audio řetězce budou ovládány ovládacím panelem, který bude umístěn na stěně místnosti. Ovládací panel integruje i přípojné místo, které bude sloužit pro připojení strana 5/14

9 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD prezentační techniky. Spínání silových částí elektrického plátna a napájení aktivních reprosoustav bude probíhat v reléové jednotce, která bude řízena ovládacím panelem. 4.4 Přípojné místo a signálová distribuce Přípojné místo, které bude integrované do ovládacího panelu, bude vybaveno 1xHDMI, 1xVG, 1x3,5"Jack a RJ45 konektory. Vertikální kabelové trasy budou vedeny převážně pomocí kabelových lišt umístěných na stěnách. Tam, kde to bude možné, budou kabely vedeny v kabelových chráničkách za předstěnami. Horizontální kabelové trasy budou vedeny podhledem v kabelových trubkách. 4.5 Požadavky na ostatní profese Požadavky na stavbu V místnostech s podhledem je vyžadován servisní otvor v blízkosti projektorů. Požadujeme trubku o průměru 50mm vedenou podhledem od projektoru k prostupům u stěn. V místnosti 111 nárokujeme kabelovou chráničku o průměru 50mm vedenou v podlaze a za SDK plentou. Dispozice požadavků s popisy je uvedena ve výkresové části V02, V03 a V Požadavky na silnoproud Na stropě dotčených místností v blízkosti projektorů je vyžadována vždy 2x zásuvka 230V s jištěním 16 pro napájení projektoru a audiotechniky. Na přední stěně jsou vyžadovány dvě zásuvky 230V pro napojení prezentační techniky. Dispozice jsou zobrazeny ve výkresech V02, V03, V Požadavky IT Dle dispozic ve výkresu V02, V03 a V04 je na přední stěně vyžadována 2x zásuvka strukturované sítě. 5 V technika poslucháren č. 106, Zobrazovací systém Pro zobrazení video materiálu jsou navrženy dvě projekční plochy se základnou 3m, velikosti projekčních ploch jsou optimalizovány pro obraz s poměrem stran 16:10. Plátna budou motoricky zatažitelná. Datové projektory v místnostech 106 a 107 budou mít světelný tok 7000 NSI lm a nativní rozlišení WUXG (1920x1200). Projektory budou fixně instalovány na stropním teleskopickém držáku kotveném nad podhledem. Umístění pláten a projektorů s popisem je zakresleno ve výkrese V02. strana 6/14

10 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD 5.2 Ozvučení a audio řetězec Ozvučení bude realizováno jako centrální a bude plnit funkci reprodukce záznamů a zejména mluveného slova, souvisejícího s přednáškou či prezentací. Dále bude možné využít ozvučení pro reprodukci příchozího signálu z eventuálních vzdálených sálů propojených audio konferencí. Systém ozvučení je tvořen dvojicí předních pasivních sloupových reprosoustav, které pracují na principu liniového zdroje (line-array). Jejich předností je úzká vertikální směrová charakteristika omezující odrazy od stropu. Výkonový audio zesilovač bude umístěn ve stojanu V techniky v katedře. Součástí řetězce bude ruční bezdrátový mikrofon a bezdrátový klopový mikrofon s diverzitními přijímači. entrální prvek pro zpracování všech zvukových signálů bude řešen digitálním maticovým zvukovým procesorem, který má integrované karty s funkcí E (umlčení echa při videokonferencích). Procesor disponuje rozhraním obranet pro obousměrný přenos až 64 zvukových digitálních kanálů v kvalitě 20bit 48kHz po síti Ethernet. Tato technologie umožní velmi snadné vícekanálové propojení všech klíčových pracovišť. 5.3 Prezentační technika V každé z místností 106, 107 budou instalovány dvě PTZ (pan/tilt/zoom) kamery. První umístěná na čelní stěně bude sloužit pro náhled do auditoria, zadní PTZ kamera bude instalovaná na stropním teleskopickém držáku a zabírat přednášejícího. Obě navrhované PTZ kamery poskytují obraz v HD rozlišení a budou pro účely videokonferenčních hovorů signálově propojeny s režií v místnosti 232. Katedra pro přednášejícího bude vybavena prezentačním P, které bude napojeno na školní počítačovou síť ethernet s možností přístupu k internetu. Na katedře bude instalováno přípojné místo se vstupy 2xXLR pro mikrofon, 1xHDMI, 1xVG, 1x stereo jack 3,5mm pro zvukový signál a 2xUS přívod do prezentačního P. Na katedře bude umístěn stolní vizualizér a interaktivní dotykový displej se smartboard technologií. Displej bude propojen s P v katedře, kde je instalován řídicí a prezentační software. 5.4 Integrované ovládání entrální integrované ovládání je nadstavbový systém integrující všechny ovládací prvky celého audiovizuálního řetězce na jediný interaktivní dotykový panel. Systém ovládá veškeré funkce a přednastavené režimy V zařízení v poloautomatickém a pro technickou obsluhu i plně manuálním režimu. Vhodným naprogramováním všech scénářů, které sál ve spojení s instalovanou technikou nabízí, lze zpřístupnit kontrolu všech zařízení i pro uživatele bez technických znalostí. Hlavní jednotka řídícího systému bude instalována ve fixním stojanu. strana 7/14

11 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD Dotykový panel řídícího systému bude zabudován do katedry. Systém má výstupy pro spínání příslušných okruhů souvisejících s V technikou (zatemění, osvětlení). 5.5 Signálový management Moderní koncepce velkých poslucháren využívá výhradně digitální přenos obrazových a zvukových signálů. Digitální video signály z přípojného místa, P, vizualizéru a režie budou centrálně vedeny do maticového přepojovače a následně vedeny do cílových zařízení. nalogové video signály budou konvertovány do digitálního formátu a přepojovány v digitálním maticovém přepojovači. Všechny video signály jsou tak jednotného formátu a přizpůsobeny připojeným zařízením. Video signál z PTZ kamer bude přímo veden do režie m.č. 232, kde je možné video signál použít pro videokonferenční hovor. Zpracování zvukových signálů je centrálně prováděno v audio maticovém DSP procesoru. 5.6 Požadavky na ostatní profese Požadavky na stavbu Pod stojanem V techniky v katedře vyžadujeme podlahovou krabici 300x300mm, která bude sloužit pro přivedení kabelů do stojanu z prostoru pod stupínkem. Dále vyžadujeme protahovací podlahovou krabici 300x300mm u čelní zdi. Nárokujeme 4xkabelovou chráničku (trubku) o vnějším průměru 50mm vedenou od koncových prvků ve stropě a prostupem do zvýšené podlahy dle výkresu V02. Pro spojení místností 106 a 107 s místností 232 v 2NP nárokujeme přípravu pro podlahovou kabelovou trasu, která se skládá z 12ti kabelových chrániček o vnitřním průměru 30mm vedených k prostupům 250x100mm ke stropu v 2NP. V blízkosti projektorů vyžadujeme servisní otvor v podhledu Tepelný výkon udiovizuální technologie bude instalována způsobem, který neklade žádné zásadní nároky na chlazení a ventilaci. Pouze stojan s V technikou umístěný v katedře musí mít umožněnu přirozenou předozadní cirkulaci, což zajistí koordinovaná konstrukce katedry Požadavky na silnoproud Ke každému projektoru nárokujeme zásuvku 230V umístěnou nad podhledem. V podlahové krabici pod stojanem techniky vyžadujeme zásuvku 230V pro přívod do katedry s jištěním 16, dále vyžadujeme přívod 5x1,5 z rozvaděče silnoproudu ke každému promítacímu plátnu a ke každé motorické roletě Požadavky IT Do podlahové krabice je požadována 10x zásuvka strukturované sítě. strana 8/14

12 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD 6 V technika seminárních místností č. 108, 109, Zobrazovací systém Pro zobrazení video materiálu jsou v místnosti 110 navrženy dvě projekční plochy se základnou 3m, velikosti projekčních ploch jsou optimalizovány pro obraz s poměrem stran 16:10. Plátna budou motoricky zatažitelná. Oba datové projektory mají navrhovaný světelný tok 5000 NSI lm a nativní rozlišení WUXG (1920x1200). Projektory budou fixně instalovány na stropním teleskopickém držáku kotveném nad podhledem. V místnostech 108 a 109 bude použit stejný typ projektorů a pláten, avšak projekce bude pouze jednoduchá. Umístění pláten a projektorů s popisem je zakresleno ve výkresu V Videokonference (pouze místnost 110) Instalovaný videokonferenční kodek ve stojanu V techniky v místnosti 110 umožní přijímat přes vstupy obsah prezentace nebo obraz z PTZ kamer a přenášet ve zvolené konfiguraci obraz a zvuk do vzdálené posluchárny nebo i jiné místnosti vybavené videokonferenčním kodekem v HD kvalitě. Přenášený obrazový materiál doplňuje zvuková složka, jejímž zdrojem může být signál z prezentační techniky. Ozvučení reprodukuje vzdálený zvuk. 6.3 Ozvučení a audiořetězec Ozvučení bude realizováno jako centrální a bude plnit funkci reprodukce záznamů a zejména mluveného slova, souvisejícího s přednáškou či prezentací. Dále bude možné využít ozvučení pro reprodukci příchozího signálu z eventuálních vzdálených sálů propojených audio konferencí. Systém ozvučení je tvořen dvojicí předních pasivních sloupových reprosoustav, které pracují na principu liniového zdroje (line-array). Jejich předností je úzká vertikální směrová charakteristika omezující odrazy od stropu. Koncový zesilovač audio signálu bude umístěn ve stojanu V techniky. entrální prvek pro zpracování všech zvukových signálů v prostoru 110 bude řešen digitálním maticovým zvukovým procesorem, který má integrované karty s funkcí E (umlčení echa při videokonferencích). Procesor disponuje rozhraním obranet pro obousměrný přenos až 64 zvukových digitálních kanálů v kvalitě 20bit 48kHz po síti Ethernet. Tato technologie umožní velmi snadné vícekanálové propojení všech klíčových pracovišť. 6.4 Prezentační technika V pravém horním rohu místnosti 110 (ve směru diváka) bude instalována PTZ (pan/tilt/zoom) kamera pro náhled do auditoria. Zadní PTZ kamera v místnosti 110 bude strana 9/14

13 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD instalovaná na stropním teleskopickém držáku a zabírat přednášejícího. Obě navrhované PTZ kamery poskytují obraz v SD rozlišení a bude možné je využívat i ve spojení s videokonferencí. Katedra pro přednášejícího bude vybavena prezentačním P, které bude napojeno na školní počítačovou síť ethernet s možností přístupu k internetu. Na katedře bude instalováno přípojné místo se vstupy 2xXLR pro mikrofon, 1xHDMI, 1xVG, 1x stereo jack 3,5mm pro zvukový signál a 2xUS přívod do prezentačního P. Na katedře bude umístěn vizualizér a interaktivní dotykový displej se smartboard technologií. Displej bude propojen s P v katedře, kde je instalován řídicí a prezentační software. 6.5 Integrované ovládání entrální integrované ovládání je nadstavbový systém integrující všechny ovládací prvky celého audiovizuálního řetězce na jediný interaktivní dotykový panel. Systém ovládá veškeré funkce a přednastavené režimy V zařízení v poloautomatickém a pro technickou obsluhu i plně manuálním režimu. Vhodným naprogramováním všech scénářů, které sál ve spojení s instalovanou technikou nabízí, lze zpřístupnit kontrolu všech zařízení i pro uživatele bez technických znalostí. Hlavní jednotka řídícího systému bude instalována ve fixním stojanu. Dotykový panel řídícího systému se zabuduje do katedry. Systém má výstupy pro spínání příslušných okruhů souvisejících s V technikou (zatemění, osvětlení). 6.6 Signálový management Moderní koncepce velkých poslucháren využívá výhradně digitální přenos obrazových a zvukových signálů. Digitální video signály budou centrálně vedeny do video přepojovače a následně vedeny do cílových zařízení. nalogové video signály z přípojných míst a kamer v místnosti 110 budou konvertovány do digitálního formátu a přepojovány v digitálním maticovém přepojovači. V místnostech 108 a 109 bude využit nezávislý analogový video přívod do projektorů, konverze do digitálního formátu nebude využita. Zpracování zvukových signálů se centrálně provádí v audio maticovém DSP procesoru, který zajistí smícháni vstupních signálů a optimální ekvalizaci výstupního signálu do systému ozvučení. 6.7 Požadavky na ostatní profese Požadavky na stavbu V těsné blízkosti projektorů nárokujeme servisní otvor ve stropě. V podhledu vyžadujeme trubky o průměru 50mm vedené k projektorům a ke kameře. V podlaze požadujeme strana 10/14

14 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD podlahovou krabici o rozměrech 300x300mm k ní nárokujeme tři kabelové chráničky s vnitřním průměrem 30mm. Dispozice kabelových chrániček a trubek je zakreslena ve výkrese V Tepelný výkon udiovizuální technologie bude instalována způsobem, který neklade žádné nároky na chlazení a ventilaci. Pouze stojan s V technikou umístěný v katedře musí mít umožněnu přirozenou předozadní cirkulaci, což bylo předmětem koordinace s profesí interiéru Požadavky na silnoproud Do podlahových krabic vyžadujeme přívod silnoproudu - zásuvky 230V. Ke každému projektoru je vyžadována zásuvka 230V umístěná nad podhledem Požadavky na IT Do každé podlahové krabice se vyžaduje 8xzásuvka RJ45 strukturované sítě s napojením na rozvod školní datové sítě. 7 V technika centrální haly V technika na chodbách se skládá z informačního systému, který má za úkol informovat kolemjdoucí o důležitých informacích ohledně dění na fakultě a mezifakultního centra. 7.1 Zobrazovací systém Zobrazovací systém infokanálu bude složen z plochých LD a přehrávačů multimediálního obsahu rozmístěných dle výkresů V01 a V02 na chodbách budovy. Použitý LD má navrhovanou úhlopříčku nejméně 46 a rozlišení minimálně 1366x768 bodů, se specifikací 24/7, tedy pro nonstop provoz. LD bude napojen HDMI rozhraním na výstup multimediálního přehrávače, který zajistí nepřetržité přehrávání multimediálního obsahu. ktualizace přehrávaného obsahu bude probíhat přes síťové rozhraním Ethernet. Podporována je přímá manuální či plně automatizovaná aktualizace obsahu z definovaného FTP úložiště, včetně navázání na RSS Feed technologii. Přehrávač disponuje RS232 rozhraním pro řízení připojeného LD, což umožní dálkové vypínání LD či jiné rozšiřující funkce. LD ID_111 a ID_111 budou napojeny navíc na přímý výstup z obrazové režie m.č Požadavky na ostatní profese Požadavky na silnoproud Na stěnách, kde budou umístěny informační displeje, vyžadujeme zásuvku 230V umístěnou ve výšce 3m nad podlahou. Na stropě místnosti č. 111 je vyžadována zásuvka 230V. Dispozice jsou uvedeny ve výkresové dokumentaci V01, V02. strana 11/14

15 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD Požadavky na IT Ke každému informačnímu displeji nárokujeme 2x zásuvku strukturované sítě RJ45 viz. V01 a V02. 8 V technika pracovny m.č. 225 V kancelářském prostoru 225 je navržen systém pro uložení kabeláže k uvažovanému LD s nástěnnou montáží. 8.1 Požadavky na ostatní profese Požadavky na stavbu Požadujeme trubku ve stěně průměr 50mm vyvedenou do parapetního žlabu. Dispozice je zakreslena ve výkresu V Požadavky na silnoproud Pro budoucí napojení V techniky vyžadujeme zásuvku 230V umístěnou na stěně ve výšce 1,1m dle V02. 9 V technika pracovny m.č. 227 V kancelářském prostoru 227 je navržen LD s nástěnnou montáží dle dispozice ve výkrese V03. Konektivita bude zajištěna přes parapetní přípojné místo poblíž pracovního stolu. 9.1 Požadavky na ostatní profese Požadavky na stavbu Pro napojení displeje PD_227 na parapetní kabelový žlab nárokujeme trubku o průměru 50mm umístěnou ve stěně a vyvedenou do parapetního žlabu Požadavky na profesi silnoproudu V blízkosti displeje nárokujeme přívod 230V pro potřeby napájení. 9.2 V technika zasedací místnosti 229 Zasedací místnost 229 bude vybavena dvojicí LD zobrazovačů s úhlopříčkou 52, které budou sloužit pro účely videokonferenčních hovorů. Dvě podlahová přípojná místa umístěná pod jednacími stoly umožní napojit přenosná P k těmto LD panelům. Video konferenční jednotka, která bude umístěna v nábytku v blízkosti LD panelů bude umožňovat videokonferenční hovory ve Full HD rozlišení 1920x1080 pixelů. Ke snímání obrazu bude sloužit PTZ kamera s vysokým rozlišením, která je součástí videokonferenční jednotky. strana 12/14

16 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD Ovládání techniky bude prováděno přes ovládací dotykový panel, který integruje též stolní přípojná místa, která budou prodloužením podlahových přípojných míst pro zajištění mobility stolů. 9.3 Požadavky na ostatní profese Požadavky na stavbu V místnosti č. 229 vyžadujeme dvě podlahové krabice vzájemně propojené pěti kabelovými chráničkami o vnitřním průměru min. 30mm. Dále je nutné propojit podlahovou krabici, která je blíže místnosti 232, s místností č 232 deseti kabelovými chráničkami o vnitřním průměru 30mm Požadavky na silnoproud Do každé z podlahových krabic vyžadujeme silnoproudý přívod 230V. Na stěně za každým displejem požadujeme zásuvku 230V pro napojení displeje Požadavky na IT V každé z podlahových krabic nárokujeme přívod strukturované kabeláže napojenou na počítačovou síť. 10 V technika kanceláře režie m.č. 232 Režijní technika bude centrálně umístěna do stojanu šíře 19. Jádrem systému je modulární digitální videomatice s DVI rozhraním pro 16 vstupů a 16 výstupů. Digitální obrazové signály (DVI) z poslucháren 106 a 107 jsou po převodu do T5 rozvodů (důvodem konverze je délka tras dosahující 70m) zpětně konvertovány na DVI a vedeny do vstupů obrazové matice. Výstupy z matice jsou vedeny zpět do poslucháren a umožní centrální distribuci a vzájemné propojení poslucháren 106 a 107. Ve výbavě V stojanu režie je též digitální obrazový processor, který umožní zpracovat až 4 HD obrazové signály a v reálném čase je odbavit na konfigurovatelný HD výstup. Pomocné vstupy procesoru akceptují též VG a kompozitní signály, což umožní funkci D konverze videosignálů z analogových zdrojů. Systém bude ovládán přes webové rozhraní v plně manuálním provozu, ale též přes dotykový panel centrály řídícího systému, který bude též součástí V stojanu. Panel řídícího systému bude též obsahovat ovládací prvky komponent instalovaných v posluchárnaách 106 a 107, kdy při provozních režimech propojených poslucháren a s videkonferenčním hovorem umožní zásahy technické obsluhy přímo z režie. strana 13/14

17 TEHNIKÁ ZPRÁV udiovizuální technika ČZU V PRZE, FKULT LESNIKÁ ENVIRONMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIRONMENTÁLNÍH VĚD Veškeré zvukové signály obou poslucháren budou díky koncpeci zasíťovaných digitálních audio procesorů dostupné v režijní místnosti. Přenosový protokol je obranet pro obousměrný přenos až 64 zvukových digitálních kanálů v kvalitě 20bit 48kHz po síti Ethernet. Rozhraní pro ovládání celého audiořetězce bude realizováno přes softwarové rozhraní nebo do budoucna i přes autonomní panel s dotykovým rozhraním Požadavky na stavbu K napojení stojanu techniky RK_232 na svislou kabelovou trasu 250x100mm do 1NP nárokujeme kabelový žlab 250x50mm vedený v podhledu 2NP Požadavky na silnoproud Pro napájení stojanu V techniky nárokujeme přívod 230V s jištěním Požadavky IT Na profesi IT požadujeme 8x přívod z rozvaděče strukturované sítě zakončený na přepojovacím panelu ve stojanu RK_ ZÁVĚR V systémy pro výuku v posluchárnách a seminárních prostorách popsané v této dokumentaci byly navrženy dle potřeb a požadavků ČZU. Návrh vychází z požadavku na jednoduchost instalace, nenáročné koordinace s ostatními profesemi, vzdálenou správu a dohled nad systémem a jednoduchost ovládání. Navržená koncepce pro splnění uvedených požadavků využívá současných znalostí na poli V technologií. Obsah této dokumenatce je platný pouze pro řešený objekt MEV ČZU. Dokumentace jako celek ani její jednotlivé části nelze šířit elektronicky ani v tištěné formě bez souhlasu jejích autorů neboť obsah podléhá autorskému zákonu. strana 14/14

18 ČESKÁ ZEMĚDĚLSKÁ UNIVERZIT V PRZE

19 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 012 Zkratka dílu: KK_VT_012 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 012 PM_ VP_012 Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 012 PM_ VP_012 Q x2x0,22 udio aktivní reproduktor 012 VP_ RP_012 Q x2x0,22 udio aktivní reproduktor 012 VP_ RP_012 QV HDMI Video přípojné místo/ovládací panel - projektor video 012 PM_ VP_012 QV VG (5x75Ω) Video přípojné místo/ovládací panel - projektor video 012 PM_ VP_012 QD F/UTP Data přípojné místo/ovládací panel - projektor řízení 012 PM_ VP_012 QD F/UTP Data přípojné místo/ovládací panel - relé jednotka 012 PM_ RJ_012 QD F/UTP Data přípojné místo/ovládací panel - siť 012 PM_ QP XKX-R 3x1,5 Power relé jednotka - zásuvka 230V 012 RJ_ QP XKX-R 3x1,5 Power relé jednotka - promítací plátno 012 RJ_ PP_012 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 012 RJ_ RP_012 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 012 RJ_ RP_012 Rekapitulace m rezerva 20% [m] 1x2x0, VG (5x75Ω) HDMI F/UTP XKX-R 3x1, Stránka 1 z 17

20 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 013 Zkratka dílu: KK_VT_013 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 013 PM_ VP_013 Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 013 PM_ VP_013 Q x2x0,22 udio aktivní reproduktor 013 VP_ RP_013 Q x2x0,22 udio aktivní reproduktor 013 VP_ RP_013 QV HDMI Video přípojné místo/ovládací panel - projektor video 013 PM_ VP_013 QV VG (5x75Ω) Video přípojné místo/ovládací panel - projektor video 013 PM_ VP_013 QD F/UTP Data přípojné místo/ovládací panel - projektor řízení 013 PM_ VP_013 QD F/UTP Data přípojné místo/ovládací panel - relé jednotka 013 PM_ RJ_013 QD F/UTP Data přípojné místo/ovládací panel - siť 013 PM_ QP XKX-R 3x1,5 Power relé jednotka - zásuvka 230V 013 RJ_ QP XKX-R 3x1,5 Power relé jednotka - promítací plátno 013 RJ_ PP_013 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 013 RJ_ RP_013 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 013 RJ_ RP_013 Rekapitulace m rezerva 20% [m] 1x2x0, VG (5x75Ω) HDMI F/UTP XKX-R 3x1, Stránka 2 z 17

21 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 023 Zkratka dílu: KK_VT_023 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 023 PM_ VP_023 Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 023 PM_ VP_023 Q x2x0,22 udio aktivní reproduktor 023 VP_ RP_023 Q x2x0,22 udio aktivní reproduktor 023 VP_ RP_023 QV HDMI Video přípojné místo/ovládací panel - projektor video 023 PM_ VP_023 QV VG (5x75Ω) Video přípojné místo/ovládací panel - projektor video 023 PM_ VP_023 QD F/UTP Data přípojné místo/ovládací panel - projektor řízení 023 PM_ VP_023 QD F/UTP Data přípojné místo/ovládací panel - relé jednotka 023 PM_ RJ_023 QD F/UTP Data přípojné místo/ovládací panel - siť 023 PM_ QP XKX-R 3x1,5 Power relé jednotka - zásuvka 230V 023 RJ_ QP XKX-R 3x1,5 Power relé jednotka - promítací plátno 023 RJ_ PP_023 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 023 RJ_ RP_023 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 023 RJ_ RP_023 Rekapitulace m rezerva 20% [m] 1x2x0, VG (5x75Ω) HDMI F/UTP XKX-R 3x1, Stránka 3 z 17

22 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 106 Zkratka dílu: KK_VT_106 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo - linkový vstup 106 přípojné místo 106 RK_106 Q x2x0,22 udio přípojné místo - mikrofonní vstup 106 přípojné místo 106 RK_106 Q x2x0,22 udio přípojné místo - mikrofonní vstup 106 přípojné místo 106 RK_106 QV VG (5x75Ω) Video přípojné místo - VG (5x75Ω) vstup 106 přípojné místo 106 RK_106 QV HDMI Video přípojné místo - HDMI vstup 106 přípojné místo 106 RK_106 QD F/UTP Data přípojné místo přípojné místo 106 RK_106 QD F/UTP Data přípojné místo přípojné místo 106 RK_106 QD US Data přípojné místo - US 106 přípojné místo 106 RK_106 QD US Data přípojné místo - US 106 přípojné místo 106 RK_106 QV DVI Video smartboard - video vstup DVI 106 smart board 106 RK_106 QD US Data smartboard - US 106 smart board 106 RK_106 QV DVI Video vizualizér - video výstup 106 vizualizér 106 RK_106 QD F/UTP Data dotykový panel ovládací panel 106 RK_106 QD F/UTP Data dotykový panel - rezerva 106 ovládací panel 106 RK_106 Q x2,5 udio reproduktor 106 RK_ RP_106 Q x2,5 udio reproduktor 106 RK_ RP_106 QV F/UTP Video projektor - HDMI po F/UTP 106 RK_ VP_106 QV F/UTP Video projektor - HDMI po F/UTP 106 RK_ VP_106 QV F/UTP Data projektor - rezerva 106 RK_ VP_106 QV F/UTP Video projektor - HDMI po F/UTP kabelu 106 RK_ VP_106 QV F/UTP Video projektor - HDMI po F/UTP kabelu 106 RK_ VP_106 QV F/UTP Data projektor - rezerva 106 RK_ VP_106 QP F/UTP Data promítací plátno 106 RK_ PP_106 QP F/UTP Data promítací plátno 106 RK_ PP_106 Rekapitulace m rezerva 20% [m] 3xUS 4 5 2xDVI 4 5 HDMI 4 5 1x2x0, x2, VG (5x75Ω) 4 5 F/UTP Stránka 4 z 17

23 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 107 Zkratka dílu: KK_VT_107 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x0,5 udio přípojné místo - linkový vstup 107 přípojné místo 107 RK_107 Q x0,5 udio přípojné místo - mikrofonní vstup 107 přípojné místo 107 RK_107 Q x0,5 udio přípojné místo - mikrofonní vstup 107 přípojné místo 107 RK_107 QV VG (5x75Ω) Video přípojné místo - VG (5x75Ω) vstup 107 přípojné místo 107 RK_107 QV HDMI Video přípojné místo - HDMI vstup 107 přípojné místo 107 RK_107 QD F/UTP Data přípojné místo přípojné místo 107 RK_107 QD F/UTP Data přípojné místo přípojné místo 107 RK_107 QD US Data přípojné místo - US 107 přípojné místo 107 RK_107 QD US Data přípojné místo - US 107 přípojné místo 107 RK_107 QV DVI Video smartboard - video vstup DVI 107 smart board 107 RK_107 QD US Data smartboard - US 107 smart board 107 RK_107 QV DVI Video vizualizér - video výstup 107 vizualizér 107 RK_107 QD F/UTP Data dotykový panel ovládací panel 107 RK_107 QD F/UTP Data dotykový panel - rezerva 107 ovládací panel 107 RK_107 Q x2,5 udio reproduktor 107 RK_ RP_107 Q x2,5 udio reproduktor 107 RK_ RP_107 QV F/UTP Video projektor - HDMI po F/UTP 107 RK_ VP_107 QV F/UTP Video projektor - HDMI po F/UTP 107 RK_ VP_107 QV F/UTP Data projektor - rezerva 107 RK_ VP_107 QV F/UTP Video projektor - HDMI po F/UTP kabelu 107 RK_ VP_107 QV F/UTP Video projektor - HDMI po F/UTP kabelu 107 RK_ VP_107 QV F/UTP Data projektor - rezerva 107 RK_ VP_107 QP F/UTP Data promítací plátno 107 RK_ PP_107 QP F/UTP Data promítací plátno 107 RK_ PP_107 Rekapitulace m rezerva 20% [m] 3xUS 4 5 2xDVI 4 5 HDMI 4 5 2x0, x2x0, x2, VG (5x75Ω) 4 5 F/UTP Stránka 5 z 17

24 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 108 Zkratka dílu: KK_VT_108 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo - linkový vstup 108 přípojné místo 108 RK_108 Q x2x0,22 udio přípojné místo - mikrofonní vstup 108 přípojné místo 108 RK_108 Q x2x0,22 udio přípojné místo - mikrofonní vstup 108 přípojné místo 108 RK_108 QV VG (5x75Ω) Video přípojné místo - VG (5x75Ω) vstup 108 přípojné místo 108 RK_108 QV HDMI Video přípojné místo - HDMI vstup 108 přípojné místo 108 RK_108 QD F/UTP Data přípojné místo přípojné místo 108 RK_108 QD F/UTP Data přípojné místo přípojné místo 108 RK_108 QD US Data přípojné místo - US 108 přípojné místo 108 RK_108 QD US Data přípojné místo - US 108 přípojné místo 108 RK_108 QV DVI Video smartboard - video vstup DVI 108 smart board 108 RK_108 QV DVI Video smartboard - video výstup DVI 108 smart board 108 RK_108 QV VG (5x75Ω) Video smartboard - video vstup VG (5x75Ω) 108 smart board 108 RK_108 QD US Data smartboard - US 108 smart board 108 RK_108 QV DVI Video vizualizér - video výstup 108 vizualizér 108 RK_108 QD F/UTP Data dotykový panel ovládací panel 108 RK_108 QD F/UTP Data dotykový panel - rezerva 108 ovládací panel 108 RK_108 Q x2,5 udio reproduktor 108 RK_ RP_108 Q x2,5 udio reproduktor 108 RK_ RP_108 QV F/UTP Video projektor - HDMI po F/UTP kabelu 108 RK_ VP_108 QV F/UTP Video projektor - HDMI po F/UTP kabelu 108 RK_ VP_108 QV F/UTP Video projektor - VG (5x75Ω) po F/UTP kabelu 108 RK_ VP_108 QP XKX-R 3x1,5 Power promítací plátno 108 RK_ PP_108 QP XKX-R 3x1,5 Power promítací plátno 108 RK_ PP_108 Rekapitulace m rezerva 20% [m] 1x2x0, x2, VG (5x75Ω) 8 10 HDMI 4 5 3xDVI 4 5 3xUS 4 5 F/UTP XKX-R 3x1, Stránka 6 z 17

25 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 109 Zkratka dílu: KK_VT_109 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo - linkový vstup 109 přípojné místo 109 RK_109 Q x2x0,22 udio přípojné místo - mikrofonní vstup 109 přípojné místo 109 RK_109 Q x2x0,22 udio přípojné místo - mikrofonní vstup 109 přípojné místo 109 RK_109 QV VG (5x75Ω) Video přípojné místo - VG (5x75Ω) vstup 109 přípojné místo 109 RK_109 QV HDMI Video přípojné místo - HDMI vstup 109 přípojné místo 109 RK_109 QD F/UTP Data přípojné místo přípojné místo 109 RK_109 QD F/UTP Data přípojné místo přípojné místo 109 RK_109 QD US Data přípojné místo - US 109 přípojné místo 109 RK_109 QD US Data přípojné místo - US 109 přípojné místo 109 RK_109 QV DVI Video smartboard - video vstup DVI 109 smart board 109 RK_109 QV DVI Video smartboard - video výstup DVI 109 smart board 109 RK_109 QV VG (5x75Ω) Video smartboard - video vstup VG (5x75Ω) 109 smart board 109 RK_109 QD US Data smartboard - US 109 smart board 109 RK_109 QV DVI Video vizualizér - video výstup 109 vizualizér 109 RK_109 QD F/UTP Data dotykový panel ovládací panel 109 RK_109 QD F/UTP Data dotykový panel - rezerva 109 ovládací panel 109 RK_109 Q x2,5 udio reproduktor 109 RK_ RP_109 Q x2,5 udio reproduktor 109 RK_ RP_109 QV F/UTP Video projektor - HDMI po F/UTP kabelu 109 RK_ VP_109 QV F/UTP Video projektor - HDMI po F/UTP kabelu 109 RK_ VP_109 QV F/UTP Video projektor - VG (5x75Ω) po F/UTP kabelu 109 RK_ VP_109 QP XKX-R 3x1,5 Power promítací plátno 109 RK_ PP_109 QP XKX-R 3x1,5 Power promítací plátno 109 RK_ PP_109 Rekapitulace m rezerva 20% [m] 3xUS 4 5 3xDVI 4 5 HDMI 4 5 1x2x0, x2, VG (5x75Ω) 8 10 F/UTP XKX-R 3x1, Stránka 7 z 17

26 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 110 Zkratka dílu: KK_VT_110 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x0,5 udio přípojné místo - linkový vstup 110 přípojné místo 110 RK_110 Q x0,5 udio přípojné místo - mikrofonní vstup 110 přípojné místo 110 RK_110 Q x0,5 udio přípojné místo - mikrofonní vstup 110 přípojné místo 110 RK_110 QV VG (5x75Ω) Video přípojné místo - VG (5x75Ω) vstup 110 přípojné místo 110 RK_110 QV HDMI Video přípojné místo - HDMI vstup 110 přípojné místo 110 RK_110 QD F/UTP Data přípojné místo přípojné místo 110 RK_110 QD F/UTP Data přípojné místo přípojné místo 110 RK_110 QD US Data přípojné místo - US 110 přípojné místo 110 RK_110 QD US Data přípojné místo - US 110 přípojné místo 110 RK_110 QV DVI Video smartboard - video vstup DVI 110 smart board 110 RK_110 QV DVI Video smartboard - video výstup DVI 110 smart board 110 RK_110 QD US Data smartboard - US 110 smart board 110 RK_110 QV DVI Video vizualizér - video výstup 110 vizualizér 110 RK_110 QD F/UTP Data dotykový panel ovládací panel 110 RK_110 QD F/UTP Data dotykový panel - rezerva 110 ovládací panel 110 RK_110 QV H125 Video kamera - video výstup 110 KM_ RK_110 QD F/UTP Data kamera - řízení 110 KM_ RK_110 QD F/UTP Data kamera - rezerva 110 KM_ RK_110 QV H125 Video kamera - video výstup 110 KM_ RK_110 QD F/UTP Data kamera - řízení 110 KM_ RK_110 QD F/UTP Data kamera - rezerva 110 KM_ RK_110 Q x2,5 udio reproduktor 110 RK_ RP_110 Q x2,5 udio reproduktor 110 RK_ RP_110 QV F/UTP Video projektor - HDMI po F/UTP kabelu 110 RK_ VP_110 QV F/UTP Video projektor - HDMI po F/UTP kabelu 110 RK_ VP_110 QV F/UTP Data projektor - rezerva 110 RK_ VP_110 QV F/UTP Video projektor - HDMI po F/UTP kabelu 110 RK_ VP_110 QV F/UTP Video projektor - HDMI po F/UTP kabelu 110 RK_ VP_110 QV F/UTP Data projektor - rezerva 110 RK_ VP_110 QP XKX-R 3x1,5 Power promítací plátno 110 RK_ PP_110 QP XKX-R 3x1,5 Power promítací plátno 110 RK_ PP_110 QP XKX-R 3x1,5 Power promítací plátno 110 RK_ PP_110 QP XKX-R 3x1,5 Power promítací plátno 110 RK_ PP_110 Rekapitulace m rezerva 20% [m] 3xUS 4 5 3xDVI 4 5 HDMI 4 5 2x0, x2, VG (5x75Ω) 4 5 F/UTP XKX-R 3x1, Stránka 8 z 17

27 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 111 Zkratka dílu: KK_VT_111 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ QV VG (5x75Ω) Video informační displej - video 232 RK_ ID_111 QD F/UTP Data informační displej - řízení 232 RK_ ID_111 QV VG (5x75Ω) Video informační displej - video 232 RK_ ID_111 QD F/UTP Data informační displej - řízení 232 RK_ ID_111 Rekapitulace m rezerva 20% [m] VG (5x75Ω) F/UTP Stránka 9 z 17

28 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 111 Zkratka dílu: KK_VT_111 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 111 PM_ VP_111 Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 111 PM_ VP_111 Q x2x0,22 udio aktivní reproduktor 111 VP_ RP_111 Q x2x0,22 udio aktivní reproduktor 111 VP_ RP_111 QV HDMI Video přípojné místo/ovládací panel - projektor video 111 PM_ VP_111 QV VG (5x75Ω) Video přípojné místo/ovládací panel - projektor video 111 PM_ VP_111 QD F/UTP Data přípojné místo/ovládací panel - projektor řízení 111 PM_ VP_111 QD F/UTP Data přípojné místo/ovládací panel - relé jednotka 111 PM_ RJ_111 QD F/UTP Data přípojné místo/ovládací panel - siť 111 PM_ QP XKX-R 3x1,5 Power relé jednotka - zásuvka 230V 111 RJ_ QP XKX-R 3x1,5 Power relé jednotka - promítací plátno 111 RJ_ PP_111 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 111 RJ_ RP_111 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 111 RJ_ RP_111 Rekapitulace m rezerva 20% [m] 1x2x0, VG (5x75Ω) HDMI F/UTP XKX-R 3x1, Stránka 10 z 17

29 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 111 Zkratka dílu: KK_VT_111 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 111 PM_ VP_111 Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 111 PM_ VP_111 Q x2x0,22 udio aktivní reproduktor 111 VP_ RP_111 Q x2x0,22 udio aktivní reproduktor 111 VP_ RP_111 QV HDMI Video přípojné místo/ovládací panel - projektor video 111 PM_ VP_111 QV VG (5x75Ω) Video přípojné místo/ovládací panel - projektor video 111 PM_ VP_111 QD F/UTP Data přípojné místo/ovládací panel - projektor řízení 111 PM_ VP_111 QD F/UTP Data přípojné místo/ovládací panel - relé jednotka 111 PM_ RJ_111 QD F/UTP Data přípojné místo/ovládací panel - siť 111 PM_ QP XKX-R 3x1,5 Power relé jednotka - zásuvka 230V 111 RJ_ QP XKX-R 3x1,5 Power relé jednotka - promítací plátno 111 RJ_ PP_111 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 111 RJ_ RP_111 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 111 RJ_ RP_111 Rekapitulace m rezerva 20% [m] 1x2x0, VG (5x75Ω) HDMI F/UTP XKX-R 3x1, Stránka 11 z 17

30 Název stavby: ČZU V PRZE, FKULT LESNIKÁ ENVIROMENTÁLNÍ MEZIFKULTNÍ ENTRUM ENVIROMENTÁLNÍH VĚD Stavební objekt: SO 01 udov MEV Zkratka objektu: Název dílu: Kabelová kniha V technika - m.č. 205 Zkratka dílu: KK_VT_205 KEL Z Č Á T E K K O N E POZN. druh číslo (m) typ funkce místnost ZŘÍZ. místnost ZŘÍZENÍ Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 205 PM_ VP_205 Q x2x0,22 udio přípojné místo/ovládací panel - projektor zvuk 205 PM_ VP_205 Q x2x0,22 udio aktivní reproduktor 205 VP_ RP_205 Q x2x0,22 udio aktivní reproduktor 205 VP_ RP_205 QV HDMI Video přípojné místo/ovládací panel - projektor video 205 PM_ VP_205 QV VG (5x75Ω) Video přípojné místo/ovládací panel - projektor video 205 PM_ VP_205 QD F/UTP Data přípojné místo/ovládací panel - projektor řízení 205 PM_ VP_205 QD F/UTP Data přípojné místo/ovládací panel - relé jednotka 205 PM_ RJ_205 QD F/UTP Data přípojné místo/ovládací panel - siť 205 PM_ QP XKX-R 3x1,5 Power relé jednotka - zásuvka 230V 205 RJ_ QP XKX-R 3x1,5 Power relé jednotka - promítací plátno 205 RJ_ PP_205 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 205 RJ_ RP_205 QP XKX-R 3x1,5 Power relé jednotka - aktivní reproduktor napájení 205 RJ_ RP_205 Rekapitulace m rezerva 20% [m] 1x2x0, VG (5x75Ω) HDMI F/UTP XKX-R 3x1, Stránka 12 z 17
