1

2 FAKULTNÍ NEMOCNICE BRNO - CÚL VÝMĚNA STROPNÍHO OSVĚTLENÍ DOKUMENTACE PRO PROVÁDĚNÍ STAVBY A PRŮVODNÍ ZPRÁVA Obsah: A.1 Identifikační údaje... 2 A.1.1 Údaje o stavbě... 2 A.1.2 Údaje o žadateli... 2 A.1.3 Údaje o zpracovateli dokumentace... 2 A.2 Seznam vstupních podkladů... 3 A.3 Údaje o území... 3 A.4 Údaje o stavbě... 4 A.5 Členění stavby na objekty a technická a technologická zařízení... 9 Poznámka: Projektová dokumentace byla vypracována podle ČSN, vyhlášek a zákonů platných v době jejího předání objednateli. Technické specifikace obsažené v projektové dokumentaci udávají technický standard stavby, jednotlivých výrobků a materiálů a je možné je po dohodě s investorem a projektantem zaměnit stejným nebo vyšším standardem. Veškerá zařízení a dodávky budou dokompletovány, nainstalovány či přikotveny a propojeny tak, aby byly při předání plně funkční. Součástí každé dodávky je i funkční odzkoušení jednotlivých částí zařízení a zařízení jako celku - individuální zkoušky v rámci jednotlivých profesí samostatně. Součástí dodávky je i příprava na komplexní zkoušky a provedení komplexních zkoušek. Součástí dodávky zařízení a systémů, které to vyžadují, je i zaškolení obsluhy a údržby. Součástí dodávky stavby je i zpracování dodavatelské dokumentace stavby. A Průvodní zpráva 1

3 A.1 Identifikační údaje A.1.1 Údaje o stavbě a) Název stavby Fakultní nemocnice Brno Centrální úpravna lůžek b) Místo stavby Adresa: Fakultní nemocnice Brno, Pracoviště medicíny dospělého věku Jihlavská 20, Brno Katastrální území: katastrálním území Bohunice (411671) Parcelní čísla: p.č c) Předmět dokumentace Předložená dokumentace pro provádění stavby řeší stavební úpravy části 1.PP budovy CH na pracovišti Centrální úpravny lůžek situované v areálu FN Brno Bohunice. A.1.2 Název: Sídlo: Údaje o žadateli Fakultní nemocnice Brno Jihlavská 20, Brno IČ: A.1.3 Název: Sídlo: Údaje o zpracovateli dokumentace LT PROJEKT a.s. Kroftova 45, Brno IČ: Právnická osoba zapsaná v obchodním rejstříku, vedeném u Krajského soudu v Brně v oddíle B, vložka Na zpracování projektové dokumentace se podíleli - hlavní inženýr projektu Ing. Milan Tomek - stavební řešení, koordinace Ing. Milan Tomek - výkresová část Ing. Viliam Šoltýs - silnoproudé elektroinstalace Ing. Ing. Jaromír Glovina - slaboproudé rozvody, EPS Ing. Karel Alexa - vzduchotechnika, klimatizace, chlazení Ing. Jaroslav Brestič - výkaz výměr, rozpočet Ing. Vladimír Šoukal A Průvodní zpráva 2

4 A.2 Seznam vstupních podkladů Předložená dokumentace pro provádění stavby "Fakultní nemocnice Brno CÚL Výměna stropního osvětlení " je realizována na základě objednávky Fakultní nemocnice Brno číslo ze dne Podkladem pro zpracování dokumentace byla předchozí PD akce FN Brno Havárie kanalizace Centrální operační sály zpracovaná na jaře roku Na tuto investiční akci bude předložená projektová dokumentace navazovat a bude souběžně s touto akcí i realizována. Stavebně - technické průzkumy Pro zpracování dokumentace bylo použito podkladů stávajícího stavu řešených podlaží dotčeného objektu. Převážně se jednalo o výkresovou dokumentaci stávajícího stavu. Vzhledem k neúplnosti a stáří podkladů proběhlo doměření stávajících stavů a vybrané části budov byly podrobeny základním stavebně-technickým průzkumům zaměřeným na fyzický stav konstrukcí i vnitřní vybavení. Hydrogeologický průzkum - pro řešené stavební úpravy není potřebný a nebyl vypracován. Geologický průzkum - pro řešené stavební úpravy není potřebný a nebyl vypracován. Stavebně historický průzkum - pro řešené stavební úpravy není potřebný a nebyl vypracován. Mapové podklady Pro zpracování PD bylo k dispozici výškopisné a polohopisné zaměření areálu včetně podzemních inženýrských sítí z předchozích investičních akcí. Pro potřeby této dílčí rekonstrukce se jedná o dostatečný podklad. Rekonstrukce části 1.PP bude realizována v areálu nemocnice v objektu CH, investor vlastní doklady o majetkoprávních vztazích. Situace jsou doloženy ve výkresové části dokumentace (příloha C). A.3 Údaje o území a) Rozsah řešeného území Navrhované stavební úpravy v části 1.PP budovy CH jsou situovány v obvodu uzavřeného areálu fakultní nemocnice Brno. Areál nemocnice leží uvnitř urbanizovaného území města, v jihozápadní poloze jeho souvisle zastavěné části. Zájmová lokalita náleží do stávajícího území veřejného vybavení Z - zdravotnictví a sociální péče a SS - samospráva a státní správa. Dotčená budova i přilehlé zpevněné plochy (komunikace a chodníky) jsou plně využívány provozem kliniky. Ostatní plocha je zatravněná s četným výskytem drobné zeleně. Řešení prostorových a funkčních vztahů v tomto území je dlouhodobě předmětem územně plánovacích procesů a pro lokalitu je zpracovávána územně plánovací dokumentace. Jedná se o zastavěné území. b) Dosavadní využití a zastavěnost území Zájmová lokalita náleží do stávajícího území občanského vybavení - plochy pro zdravotnická zařízení (OZ). Dotčená budova i přilehlé zpevněné plochy (komunikace a chodníky) jsou plně využívány provozem nemocnice. Ostatní plocha je zatravněná s četným výskytem drobné zeleně i vrostlých stromů. A Průvodní zpráva 3

5 c) Údaje o ochraně území podle jiných právních předpisů Stávající budova není kulturní památkou, neleží v památkové rezervaci či v památkové zóně. d) Údaje o odtokových poměrech Vzhledem k tomu, že je řešena rekonstrukce uvnitř budovy, nebudou tedy změněny odtokové poměry dešťové vody. Podstatou vnitřních stavebních úprav není rozšíření stávajícího provozu. Nejsou tedy vzneseny žádné nové nároky na potřebu pitné vody a tedy ani na odtok splaškových vod. e) Údaje o souladu s územně plánovací dokumentací, s cíli a úkoly územního plánování Navržená stavba svým řešením a funkcemi odpovídá všem závazně stanoveným podmínkám platné územně plánovací dokumentace i dalším (směrným) kritériím územního plánu města Brna. f) Údaje o dodržení obecných požadavků na využití území S ohledem na skutečnost, že se jedná o stavební úpravy a konstrukci v části 1.PP budovy CH situovanou v areálu Fakultní nemocnice Brno zůstává stávající urbanistické řešení areálu nedotčeno. Uvažované stavební úpravy nevyžadují územní rozhodnutí. g) Údaje o splnění požadavků dotčených orgánů Požadavky dotčených orgánů obsažené v příslušných vyjádřeních dokladové části dokumentace budou respektovány a stavbou dodrženy. h) Seznam výjimek a úlevových řešení " Fakultní nemocnice Brno CÚL " nevyžaduje žádnou výjimku a úlevové řešení související s územím. i) Seznam souvisejících a podmiňujících investic Související a podmiňující investice nejsou, pouze je velmi vhodné realizovat tuto investici v přímé návaznosti na připravovanou investiční akci FN Brno Havárie kanalizace Centrální operační sály. j) Seznam pozemků a staveb dotčených umístěním stavby (podle katastru nemovitostí) Parcelní číslo 2876 Katastrální území... Bohunice (411671) Způsob využití... objekt občanské vybavenosti A.4 Údaje o stavbě a) Nová stavba nebo změna dokončené stavby Dokumentace řeší stavební úpravy části 1.PP budovy CH situované v areálu Fakultní nemocnice Brno - Bohunice. Jedná se tedy o změnu dokončené stavby. A Průvodní zpráva 4

6 b) Účel užívání stavby Dokumentace řeší stavební úpravy části 1.PP budovy CH situované v areálu Fakultní nemocnice Brno - Bohunice.. Rekonstrukce proběhne v severozápadní části 1.PP budovy CH. Předmětem stavebních úprav je výměna stropního osvětlení včetně nového kazetového podhledu na pracovišti centrální úpravny lůžek v části 1.PP. V souvislosti s touto úpravou budou realizovány drobné úpravy VZT rozvodů a čidel EPS v řešené části. c) Technické řešení stavby Projektová dokumentace řeší výměnu stropního osvětlení včetně nových podhledů na pracovišti Centrální úpravny lůžek v části 1.PP budovy CH. Tuto investiční akci je nezbytné realizovat v přímé návaznosti na připravovanou investiční akci FN Brno Havárie kanalizace Centrální operační sály. Stavební řešení Předmětem stavebního řešení je výměna stávajícího hliníkového podhledu FEAL za nový podhled kazetový, v mokrém provozu v hygienickém provedení. Součástí stavebních prací bude demontáž stávajícího podhledu v návaznosti na demontáž podhledů prováděnou v rámci investiční akce FN Brno Havárie kanalizace Centrální operační sály. Pro zdravotnická zařízení je charakteristický požadavek zajištění hygieny na potřebné úrovni. Povrchy kazet musí být trvanlivé, snadno čistitelné a odolné proti desinfekčním prostředkům používaných ve zdravotnictví, dále odolné proti bakteriím a houbám, musí být stálé a nesmí se z nich oddělovat částice. Povrchy kazet ve speciálních vyšetřovnách (prostory s přísnými hygienickými předpisy) musí být omyvatelné několikrát ročně i tlakovou vodou. Čištění pod vysokým tlakem podléhá bezpečnostním a technologickým postupům. Kazety musí být v závěsném systému zalepeny sanitárním silikonem a zajištěny (např. sponkami). Typ podhledu volíme dle akustických požadavků na vybranou místnost a to buď v závislosti na hodnotách zvukové pohltivosti nebo doby dozvuku uvnitř prostoru a zvukové neprůzvučnosti mezi prostory. Pro splnění dalších požadavků trvanlivosti a stálosti jsou nejlepší volbou stropní podhledy, které nejsou nasákavé a zůstávají rozměrově stabilní v prostředích s relativní vzdušnou vlhkostí až 100% při teplotě 40 C. K dosažení optimálního vnitřního osvětlení by stropy měly mít světlý matový barevný povrch se světelnou reflexí difúzního světla vyšší než 80%. Silnoproudá elektroinstalace Koncepce rozvodů nové silnoproudé elektroinstalace v rekonstruované části podlaží je navržena dle platných norem a předpisů v soustavě TN-S. Zásuvková instalace zůstává beze změn. Základní použité normy : Skupina norem ČSN , ČSN EN ed2, ČSN EN Ochrana před dotykem neživých částí el. zařízení je navržena podle ČSN ed2. V soustavě se jmenovitým napětím 400/230V s uzemněným nulovým bodem je ochrana automatickým odpojením od zdroje v síti TN-S. Hodnoty osvětlenosti byly určeny podle ČSN EN ed2 Světlo a osvětlení Osvětlení pracovních prostorů vnitřní pracovní prostory. A Průvodní zpráva 5

7 Návrh osvětlení byl proveden bodovou metodou pro hodnoty osvětlenosti. Navržené osvětlení pracovních prostor : hlavní, které bude spínané ve více stupních (stropní). Svítidla v místnosti skladu nečistých lůžek jsou vybavena omývatelnými prizmatickými kryty s krytím IP40. Svítidla v části mytí a sušení lůžek budou z pozinkovaného plechu a v krytí IP54. Navržená svítidla nouzového osvětlení budou vybavena vlastním bateriovým zdrojem a svítidla se rozsvítí při výpadku napájení nebo jističe hlavního osvětlení. Nové napájecí přívody pro nový rozváděč budou provedeny standardními kabely z patrové rozvodny objektu v 1.PP. V rekonstruovaných částech budou kabely ve vodorovných trasách uloženy v kabelových žlabech nad podhledy, svody ke spínačům budou uloženy pod omítkou. Kabelové rozvody budou provedeny standardními kabely, spínače osvětlení ve skupinách budou instalovány do vícenásobných rámečků. Manipulovat s elektrickými přístroji smí jen osoby s patřičnou kvalifikací podle ČSN. Hlavní vypínače pro el. zařízení v rekonstruované části, jsou vypínače MDO a DO na přívodech v rozváděči RS Hlavní technická data Zdroj energie MDO základní napájení Nouzový zdroj DO bezpečnostní napájení Speciální nouzový zdroj E1 Rozvodná soustava : stávající : stávající : není použit : 3 PEN AC 50Hz, 400/230V, TN-C (kabelové rozvody v areálu nemocnice) 3 NPE AC 50Hz, 400/230V, TN-S (vnitřní rozv. v objektu) Ochrana ČSN ed2 doplněná Vnější vlivy ČSN ed3 : automatickým odpojením od zdroje : proudovým chráničem, hlavním a doplň. pospojováním : viz protokol Instalované výkony a výpočtová zatížení : Instalovaný výkon : obvody MDO DO - osvětlení 3 kw 1,5 kw Výpočtové zatížení : obvody MDO DO - osvětlení 2,5 kw 1 kw Slaboproudé rozvody V souvislosti s výměnou podhledů v místnosti bude nutno provést následující úpravy stávajících sdělovacích a zabezpečovacích rozvodů: - Elektrická požární signalizace stávajících 6 čidel EPS bude demontováno. Kruhová linka EPS bude zprovozněna dočasně tak, aby po dobu předmětné akce nebyla funkce EPS v ostatních částech objektu dotčena. - Zvonková signalizace poblíž vstupních dveří je na stávajícím podhledu osazen klasický domovní zvonek. Tento navrhujeme demontovat, a osadit nově přibližně do téhož místa, a to na stěnu. A Průvodní zpráva 6

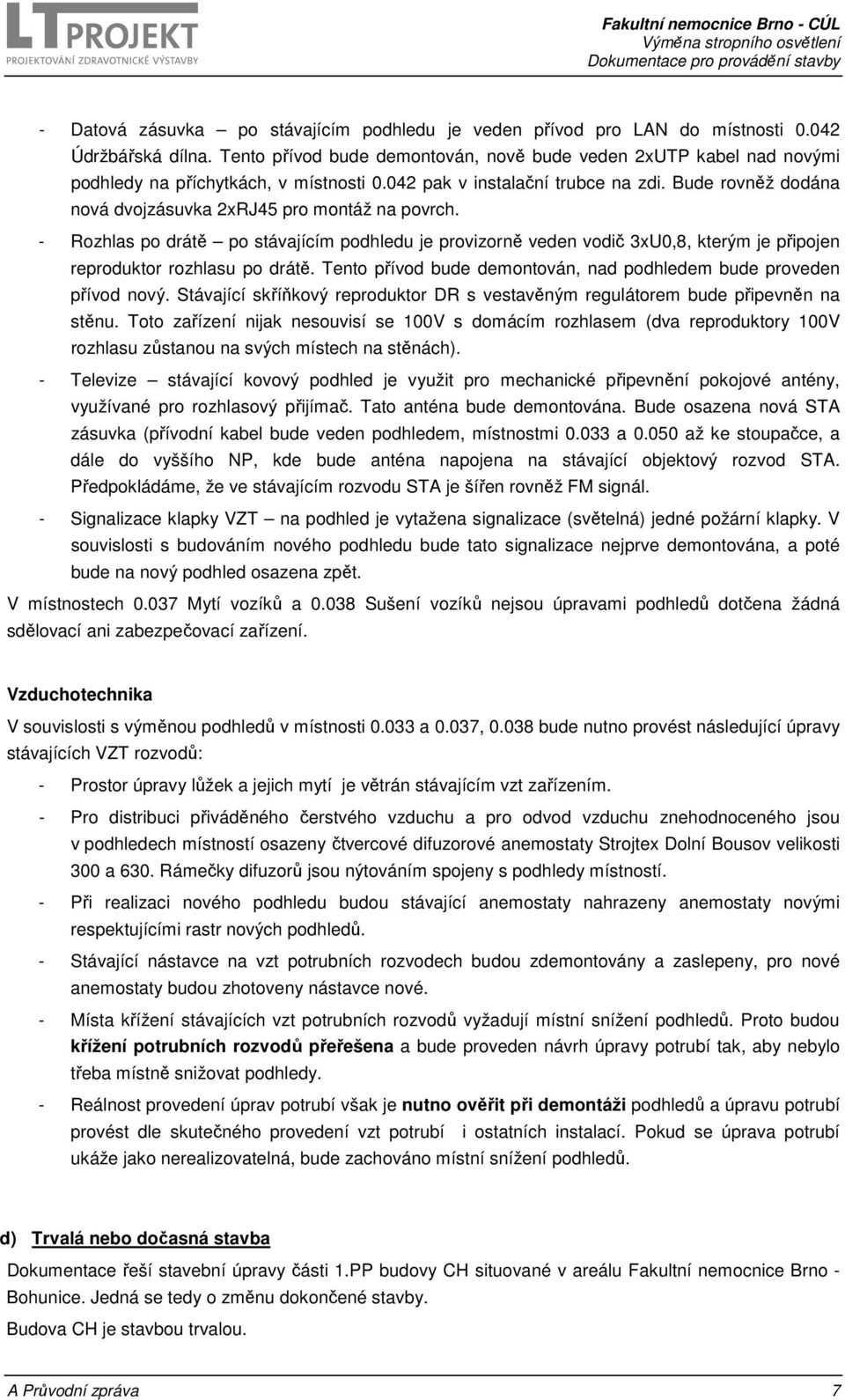

8 - Datová zásuvka po stávajícím podhledu je veden přívod pro LAN do místnosti Údržbářská dílna. Tento přívod bude demontován, nově bude veden 2xUTP kabel nad novými podhledy na příchytkách, v místnosti pak v instalační trubce na zdi. Bude rovněž dodána nová dvojzásuvka 2xRJ45 pro montáž na povrch. - Rozhlas po drátě po stávajícím podhledu je provizorně veden vodič 3xU0,8, kterým je připojen reproduktor rozhlasu po drátě. Tento přívod bude demontován, nad podhledem bude proveden přívod nový. Stávající skříňkový reproduktor DR s vestavěným regulátorem bude připevněn na stěnu. Toto zařízení nijak nesouvisí se 100V s domácím rozhlasem (dva reproduktory 100V rozhlasu zůstanou na svých místech na stěnách). - Televize stávající kovový podhled je využit pro mechanické připevnění pokojové antény, využívané pro rozhlasový přijímač. Tato anténa bude demontována. Bude osazena nová STA zásuvka (přívodní kabel bude veden podhledem, místnostmi a až ke stoupačce, a dále do vyššího NP, kde bude anténa napojena na stávající objektový rozvod STA. Předpokládáme, že ve stávajícím rozvodu STA je šířen rovněž FM signál. - Signalizace klapky VZT na podhled je vytažena signalizace (světelná) jedné požární klapky. V souvislosti s budováním nového podhledu bude tato signalizace nejprve demontována, a poté bude na nový podhled osazena zpět. V místnostech Mytí vozíků a Sušení vozíků nejsou úpravami podhledů dotčena žádná sdělovací ani zabezpečovací zařízení. Vzduchotechnika V souvislosti s výměnou podhledů v místnosti a 0.037, bude nutno provést následující úpravy stávajících VZT rozvodů: - Prostor úpravy lůžek a jejich mytí je větrán stávajícím vzt zařízením. - Pro distribuci přiváděného čerstvého vzduchu a pro odvod vzduchu znehodnoceného jsou v podhledech místností osazeny čtvercové difuzorové anemostaty Strojtex Dolní Bousov velikosti 300 a 630. Rámečky difuzorů jsou nýtováním spojeny s podhledy místností. - Při realizaci nového podhledu budou stávající anemostaty nahrazeny anemostaty novými respektujícími rastr nových podhledů. - Stávající nástavce na vzt potrubních rozvodech budou zdemontovány a zaslepeny, pro nové anemostaty budou zhotoveny nástavce nové. - Místa křížení stávajících vzt potrubních rozvodů vyžadují místní snížení podhledů. Proto budou křížení potrubních rozvodů přeřešena a bude proveden návrh úpravy potrubí tak, aby nebylo třeba místně snižovat podhledy. - Reálnost provedení úprav potrubí však je nutno ověřit při demontáži podhledů a úpravu potrubí provést dle skutečného provedení vzt potrubí i ostatních instalací. Pokud se úprava potrubí ukáže jako nerealizovatelná, bude zachováno místní snížení podhledů. d) Trvalá nebo dočasná stavba Dokumentace řeší stavební úpravy části 1.PP budovy CH situované v areálu Fakultní nemocnice Brno - Bohunice. Jedná se tedy o změnu dokončené stavby. Budova CH je stavbou trvalou. A Průvodní zpráva 7

9 e) Údaje o ochraně stavby podle jiných právních předpisů Navržené staveniště je situováno mimo vymezená riziková území. f) Údaje o dodržení technických požadavků na stavby a obecných technických požadavků zabezpečujících bezbariérové užívání staveb Projektová dokumentace byla vypracována podle ČSN, vyhlášek a zákonů platných v době jejího předání objednateli. Při realizaci bude postupováno podle vyhlášky o technických požadavcích na stavby - vyhláška č. 268/2009 Sb. (OTP), vyhlášky o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb - vyhláška 398/2009. Stavební konstrukce nebo části stavby splňují normové hodnoty dle OTP. Konkrétní technické specifikace výrobků a materiálů udávají technický standard stavby a je možné je zaměnit stejným nebo vyšším standardem. g) Údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Požadavky dotčených orgánů obsažené v příslušných vyjádřeních dokladové části dokumentace budou respektovány a stavbou dodrženy. h) Seznam výjimek a úlevových řešení " Fakultní nemocnice Brno CÚL " nevyžaduje žádnou výjimku a úlevové řešení související s územím. i) Navrhované kapacity stavby Zastavěná plocha, obestavěný prostor Zastavěná plocha řešená 1.PP m 2 Obestavěný prostor řešený m 3 Počet nadzemních podlaží... 6 Počet nadzemních podlaží řešených... 0 Počet podzemních podlaží... 2 Počet podzemních podlaží řešených... 1 Kapacity zdravotnických pracovišť, počty pracovníků pro provoz Všechny provozy zrekonstruovaných prostor budou po provedení stavebních úprav zajištěny stávajícími pracovními silami. Navýšení počtu pracovníků se nepředpokládá. j) Základní bilance stavby Potřeby a spotřeby médií a hmot Základní potřeby a spotřeby médií jsou podrobně uvedeny v kapitole c) Technické řešení stavby. Nakládání s odpady vzniklými při provozu zařízení Odpady vznikající na jednotlivých odděleních jsou po vytřídění ukládány do označených shromažďovacích prostředků, soustřeďovány do stanovených sběrných míst a následně předávány oprávněným firmám k odstranění. A Průvodní zpráva 8

10 Skladování a likvidace bude prováděna v souladu s platnými předpisy, tj. především se zákonem č.185/2001 Sb. O odpadech a navazujícími prováděcími vyhláškami Ministerstva životního prostředí tj. vyhl. 381/2002 Sb. Katalog odpadů, 383/2001 Sb. O podrobnostech nakládání s odpady, 376/2001 Sb. O hodnocení nebezpečných vlastností odpadů nebo případně podle předpisů souvisejících a navazujících. Odpady jsou zařazovány do kategorie O - ostatní odpad a kategorie N - nebezpečný odpad. Energetická náročnost budovy Jedná se pouze o dílčí rekonstrukci části 1.PP stávajícího objektu, předmětem řešení nebyly zásahy do stávajícího obvodového pláště budovy. Při návrhu bylo dbáno v rámci možností na ekonomiku provozu a minimalizaci energetických nároků. Veškeré nově navržené konstrukce a výplně otvorů obvodových plášťů splňují požadované hodnoty součinitele prostupu tepla dle ČSN k) Základní předpoklady výstavby Realizace stavby a její postup bude ovlivněn přídělem finančních prostředků. Následující odhad je vztažen k optimálnímu průběhu výstavby: zahájení stavby dokončení stavby předpokládaná lhůta prací... 1 měsíc Na realizaci bude dodavatelem stavby vyhotoven přesný harmonogram prací, podle kterého bude určen případný rozsah provizorních opatření k zajištění stávajícího provozu. Jelikož budou stavební práce prováděny za plného provozu nemocnice, neměla by být hlučnost stavby vyšší, než dovolují hygienické normy. Noční klid by měl být dodržován a hlučné práce by měly být předem konzultovány s investorem a zejména dotčenými zdravotnickými pracovišti. Plán bezpečnosti a ochrany zdraví při práci na staveništi bude zpracován vybraným dodavatelem stavby. l) Orientační náklady stavby Předpokládané orientační náklady stavby jsou 500 tis. Kč bez DPH. A.5 Členění stavby na objekty a technická a technologická zařízení Stavební objekty SO 01 Stavební úpravy 1.PP části objektu CH Inženýrské objekty Žádné inženýrské objekty nejsou v rámci této akce řešeny. Provozní soubory Žádné inženýrské objekty nejsou v rámci této akce řešeny. A Průvodní zpráva 9
