1 MOŽNOSTI ZOBRAZOVÁNÍ

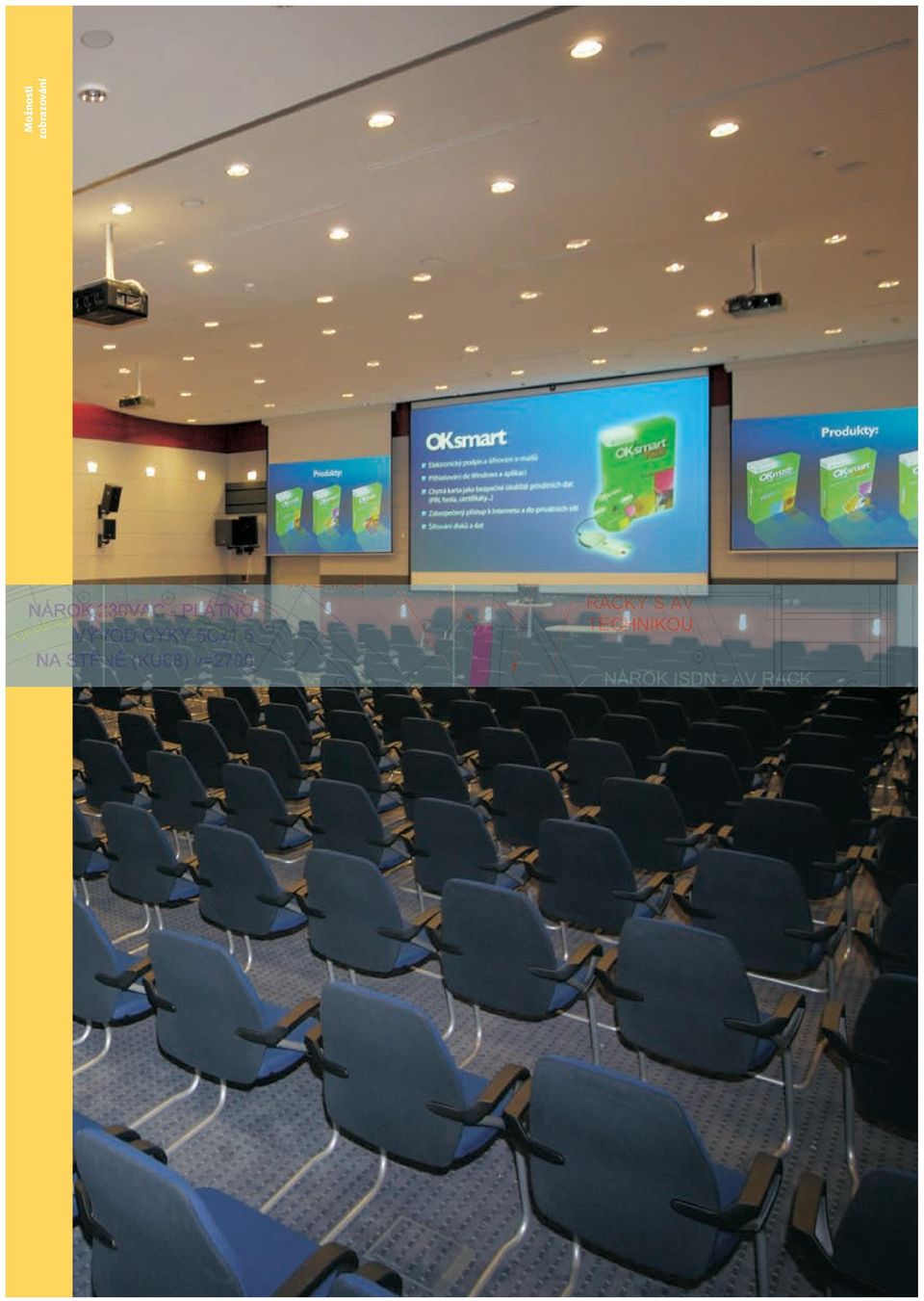

2 Možnosti zobrazování

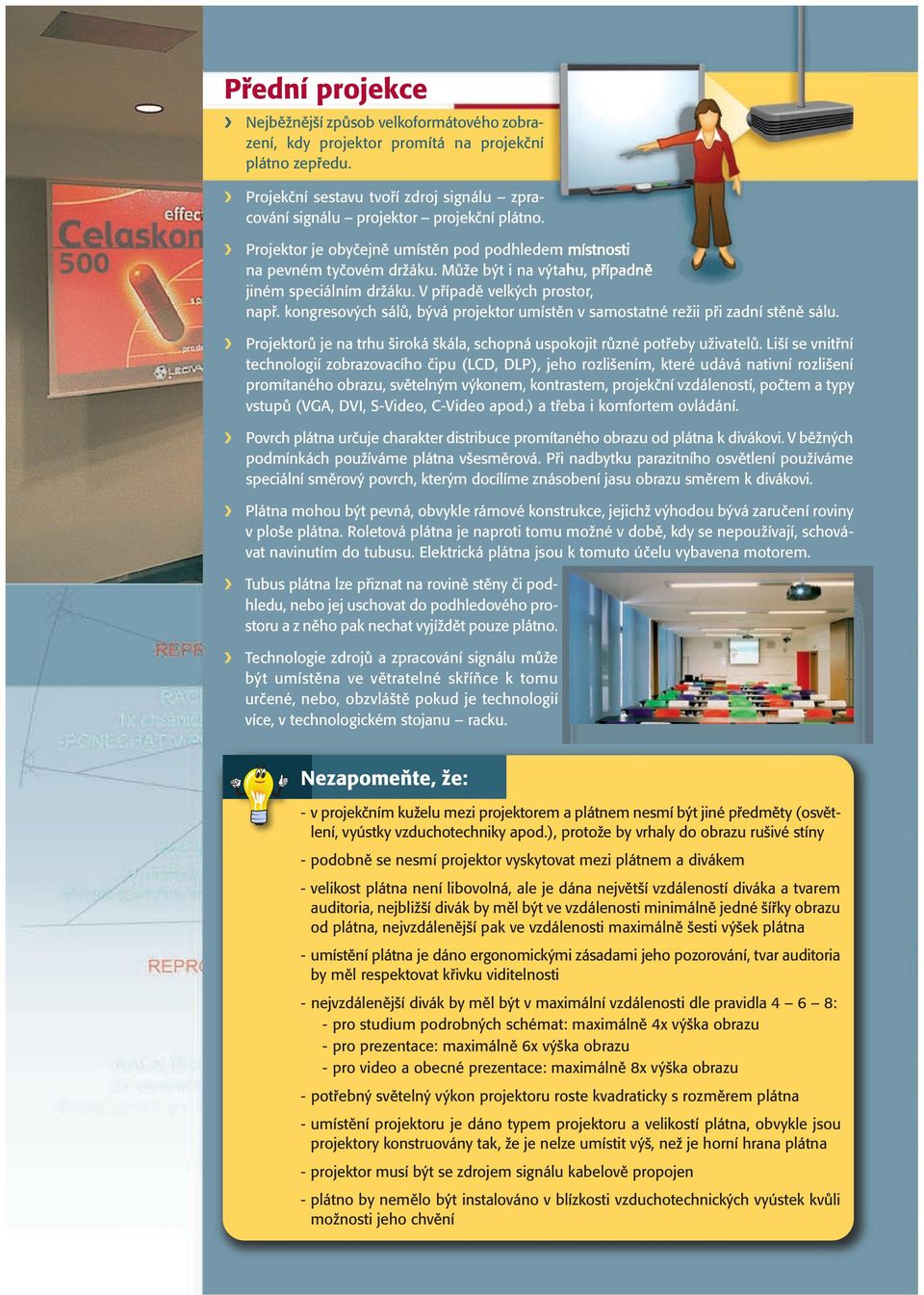

3 Přední projekce Nejběžnější způsob velkoformátového zobrazení, kdy projektor promítá na projekční plátno zepředu. Projekční sestavu tvoří zdroj signálu zpracování signálu projektor projekční plátno. Projektor je obyčejně umístěn pod podhledem místnosti na pevném tyčovém držáku. Může být i na výtahu, případně jiném speciálním držáku. V případě velkých prostor, např. kongresových sálů, bývá projektor umístěn v samostatné režii při zadní stěně sálu. Projektorů je na trhu široká škála, schopná uspokojit různé potřeby uživatelů. Liší se vnitřní technologií zobrazovacího čipu (LCD, DLP), jeho rozlišením, které udává nativní rozlišení promítaného obrazu, světelným výkonem, kontrastem, projekční vzdáleností, počtem a typy vstupů (VGA, DVI, S-Video, C-Video apod.) a třeba i komfortem ovládání. Povrch plátna určuje charakter distribuce promítaného obrazu od plátna k divákovi. V běžných podmínkách používáme plátna všesměrová. Při nadbytku parazitního osvětlení používáme speciální směrový povrch, kterým docílíme znásobení jasu obrazu směrem k divákovi. Plátna mohou být pevná, obvykle rámové konstrukce, jejichž výhodou bývá zaručení roviny v ploše plátna. Roletová plátna je naproti tomu možné v době, kdy se nepoužívají, schovávat navinutím do tubusu. Elektrická plátna jsou k tomuto účelu vybavena motorem. Tubus plátna lze přiznat na rovině stěny či podhledu, nebo jej uschovat do podhledového prostoru a z něho pak nechat vyjíždět pouze plátno. Technologie zdrojů a zpracování signálu může být umístěna ve větratelné skříňce k tomu určené, nebo, obzvláště pokud je technologií více, v technologickém stojanu racku. - v projekčním kuželu mezi projektorem a plátnem nesmí být jiné předměty (osvětlení, vyústky vzduchotechniky apod.), protože by vrhaly do obrazu rušivé stíny - podobně se nesmí projektor vyskytovat mezi plátnem a divákem - velikost plátna není libovolná, ale je dána největší vzdáleností diváka a tvarem auditoria, nejbližší divák by měl být ve vzdálenosti minimálně jedné šířky obrazu od plátna, nejvzdálenější pak ve vzdálenosti maximálně šesti výšek plátna - umístění plátna je dáno ergonomickými zásadami jeho pozorování, tvar auditoria by měl respektovat křivku viditelnosti - nejvzdálenější divák by měl být v maximální vzdálenosti dle pravidla 4 6 8: - pro studium podrobných schémat: maximálně 4x výška obrazu - pro prezentace: maximálně 6x výška obrazu - pro video a obecné prezentace: maximálně 8x výška obrazu - potřebný světelný výkon projektoru roste kvadraticky s rozměrem plátna - umístění projektoru je dáno typem projektoru a velikostí plátna, obvykle jsou projektory konstruovány tak, že je nelze umístit výš, než je horní hrana plátna - projektor musí být se zdrojem signálu kabelově propojen - plátno by nemělo být instalováno v blízkosti vzduchotechnických vyústek kvůli možnosti jeho chvění

kongresových sálů, bývá projektor umístěn v samostatné režii při zadní stěně sálu. Projektorů je na trhu široká škála, schopná uspokojit různé potřeby uživatelů.

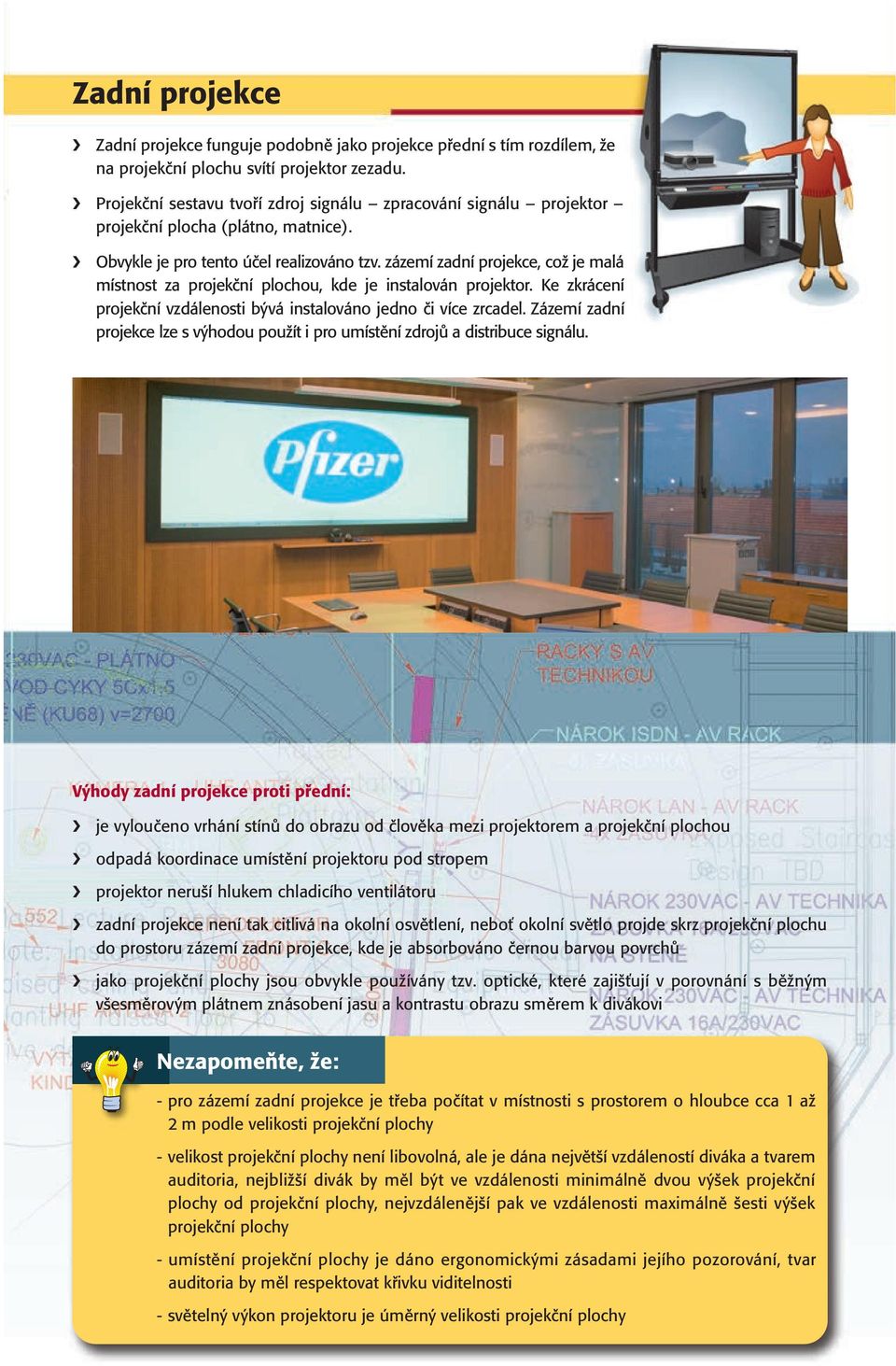

4 Zadní projekce Zadní projekce funguje podobně jako projekce přední s tím rozdílem, že na projekční plochu svítí projektor zezadu. Projekční sestavu tvoří zdroj signálu zpracování signálu projektor projekční plocha (plátno, matnice). Obvykle je pro tento účel realizováno tzv. zázemí zadní projekce, což je malá místnost za projekční plochou, kde je instalován projektor. Ke zkrácení projekční vzdálenosti bývá instalováno jedno či více zrcadel. Zázemí zadní projekce lze s výhodou použít i pro umístění zdrojů a distribuce signálu. Výhody zadní projekce proti přední: je vyloučeno vrhání stínů do obrazu od člověka mezi projektorem a projekční plochou odpadá koordinace umístění projektoru pod stropem projektor neruší hlukem chladicího ventilátoru zadní projekce není tak citlivá na okolní osvětlení, neboť okolní světlo projde skrz projekční plochu do prostoru zázemí zadní projekce, kde je absorbováno černou barvou povrchů jako projekční plochy jsou obvykle používány tzv. optické, které zajišťují v porovnání s běžným všesměrovým plátnem znásobení jasu a kontrastu obrazu směrem k divákovi - pro zázemí zadní projekce je třeba počítat v místnosti s prostorem o hloubce cca 1 až 2 m podle velikosti projekční plochy - velikost projekční plochy není libovolná, ale je dána největší vzdáleností diváka a tvarem auditoria, nejbližší divák by měl být ve vzdálenosti minimálně dvou výšek projekční plochy od projekční plochy, nejvzdálenější pak ve vzdálenosti maximálně šesti výšek projekční plochy - umístění projekční plochy je dáno ergonomickými zásadami jejího pozorování, tvar auditoria by měl respektovat křivku viditelnosti - světelný výkon projektoru je úměrný velikosti projekční plochy

zázemí zadní projekce, což je malá místnost za projekční plochou, kde je instalován projektor. Ke zkrácení projekční vzdálenosti bývá instalováno jedno či více zrcadel.

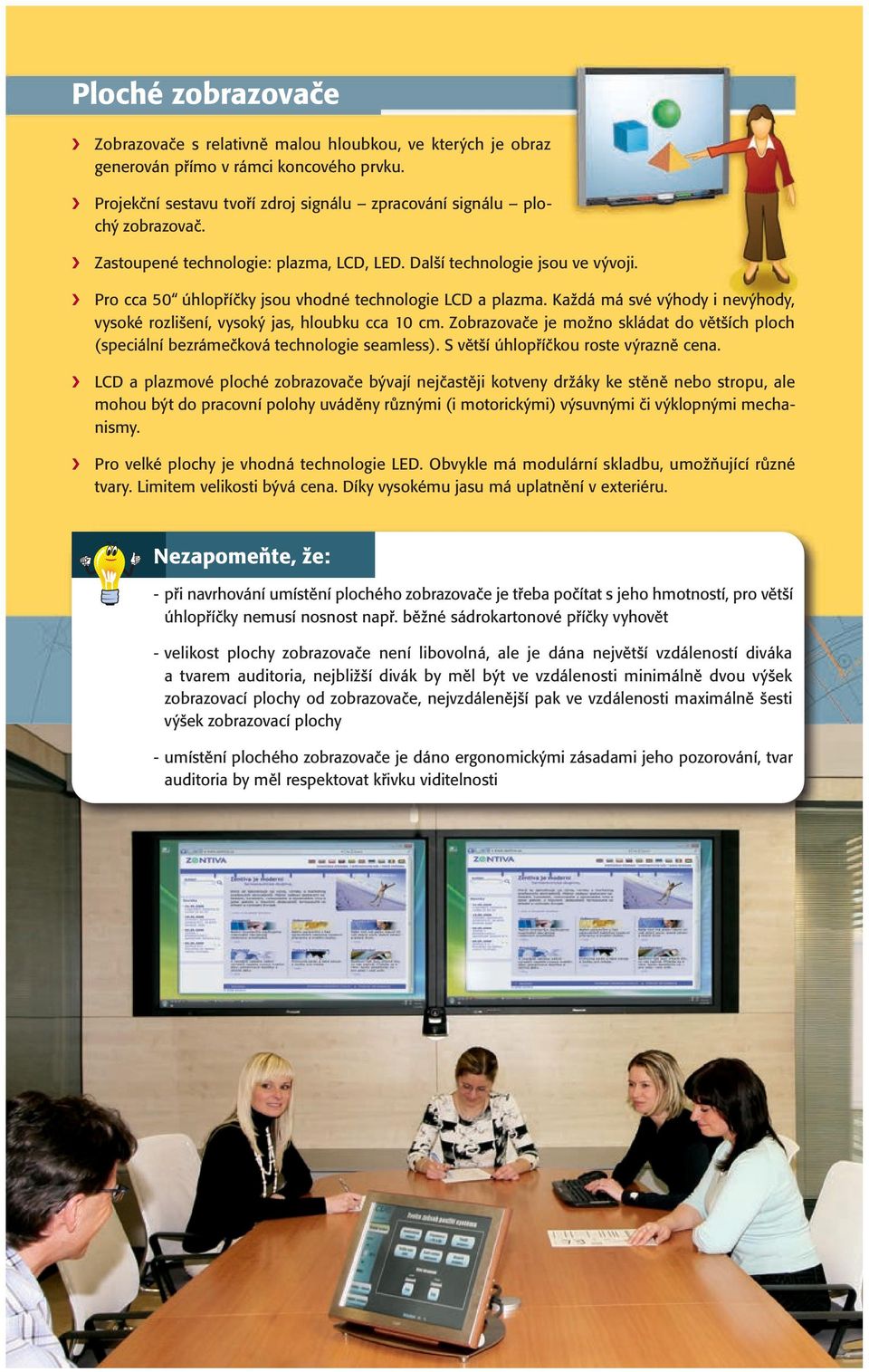

5 Ploché zobrazovače Zobrazovače s relativně malou hloubkou, ve kterých je obraz generován přímo v rámci koncového prvku. Projekční sestavu tvoří zdroj signálu zpracování signálu plochý zobrazovač. Zastoupené technologie: plazma, LCD, LED. Další technologie jsou ve vývoji. Pro cca 50 úhlopříčky jsou vhodné technologie LCD a plazma. Každá má své výhody i nevýhody, vysoké rozlišení, vysoký jas, hloubku cca 10 cm. Zobrazovače je možno skládat do větších ploch (speciální bezrámečková technologie seamless). S větší úhlopříčkou roste výrazně cena. LCD a plazmové ploché zobrazovače bývají nejčastěji kotveny držáky ke stěně nebo stropu, ale mohou být do pracovní polohy uváděny různými (i motorickými) výsuvnými či výklopnými mechanismy. Pro velké plochy je vhodná technologie LED. Obvykle má modulární skladbu, umožňující různé tvary. Limitem velikosti bývá cena. Díky vysokému jasu má uplatnění v exteriéru. - při navrhování umístění plochého zobrazovače je třeba počítat s jeho hmotností, pro větší úhlopříčky nemusí nosnost např. běžné sádrokartonové příčky vyhovět - velikost plochy zobrazovače není libovolná, ale je dána největší vzdáleností diváka a tvarem auditoria, nejbližší divák by měl být ve vzdálenosti minimálně dvou výšek zobrazovací plochy od zobrazovače, nejvzdálenější pak ve vzdálenosti maximálně šesti výšek zobrazovací plochy - umístění plochého zobrazovače je dáno ergonomickými zásadami jeho pozorování, tvar auditoria by měl respektovat křivku viditelnosti

Každá má své výhody i nevýhody, vysoké rozlišení, vysoký jas, hloubku cca 10 cm. Zobrazovače je možno skládat do větších ploch (speciální bezrámečková technologie seamless).

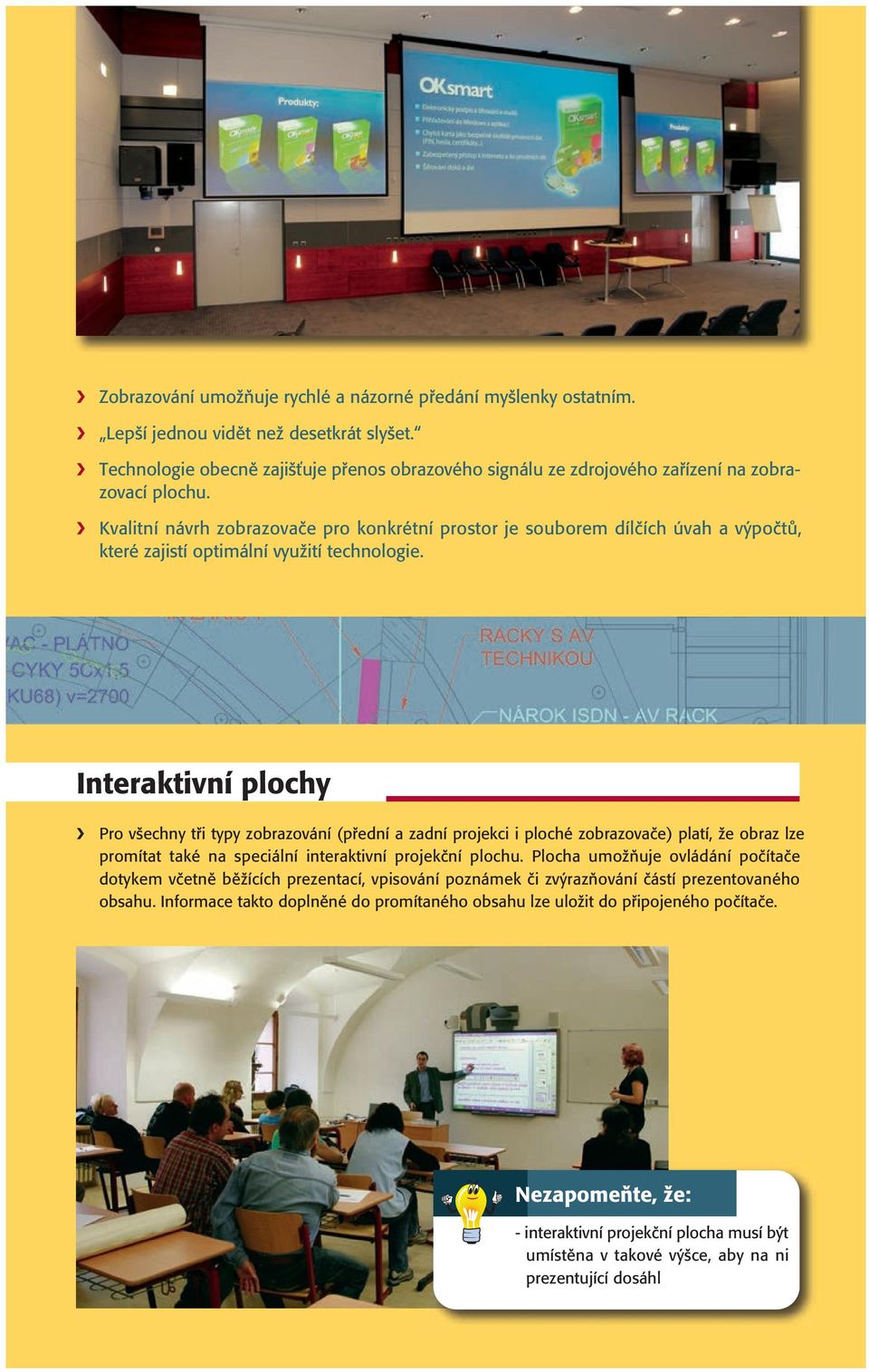

6 Zobrazování umožňuje rychlé a názorné předání myšlenky ostatním. Lepší jednou vidět než desetkrát slyšet. Technologie obecně zajišťuje přenos obrazového signálu ze zdrojového zařízení na zobrazovací plochu. Kvalitní návrh zobrazovače pro konkrétní prostor je souborem dílčích úvah a výpočtů, které zajistí optimální využití technologie. Interaktivní plochy Pro všechny tři typy zobrazování (přední a zadní projekci i ploché zobrazovače) platí, že obraz lze promítat také na speciální interaktivní projekční plochu. Plocha umožňuje ovládání počítače dotykem včetně běžících prezentací, vpisování poznámek či zvýrazňování částí prezentovaného obsahu. Informace takto doplněné do promítaného obsahu lze uložit do připojeného počítače. - interaktivní projekční plocha musí být umístěna v takové výšce, aby na ni prezentující dosáhl

Kvalitní návrh zobrazovače pro konkrétní prostor je souborem dílčích úvah a výpočtů, které zajistí optimální využití technologie.
