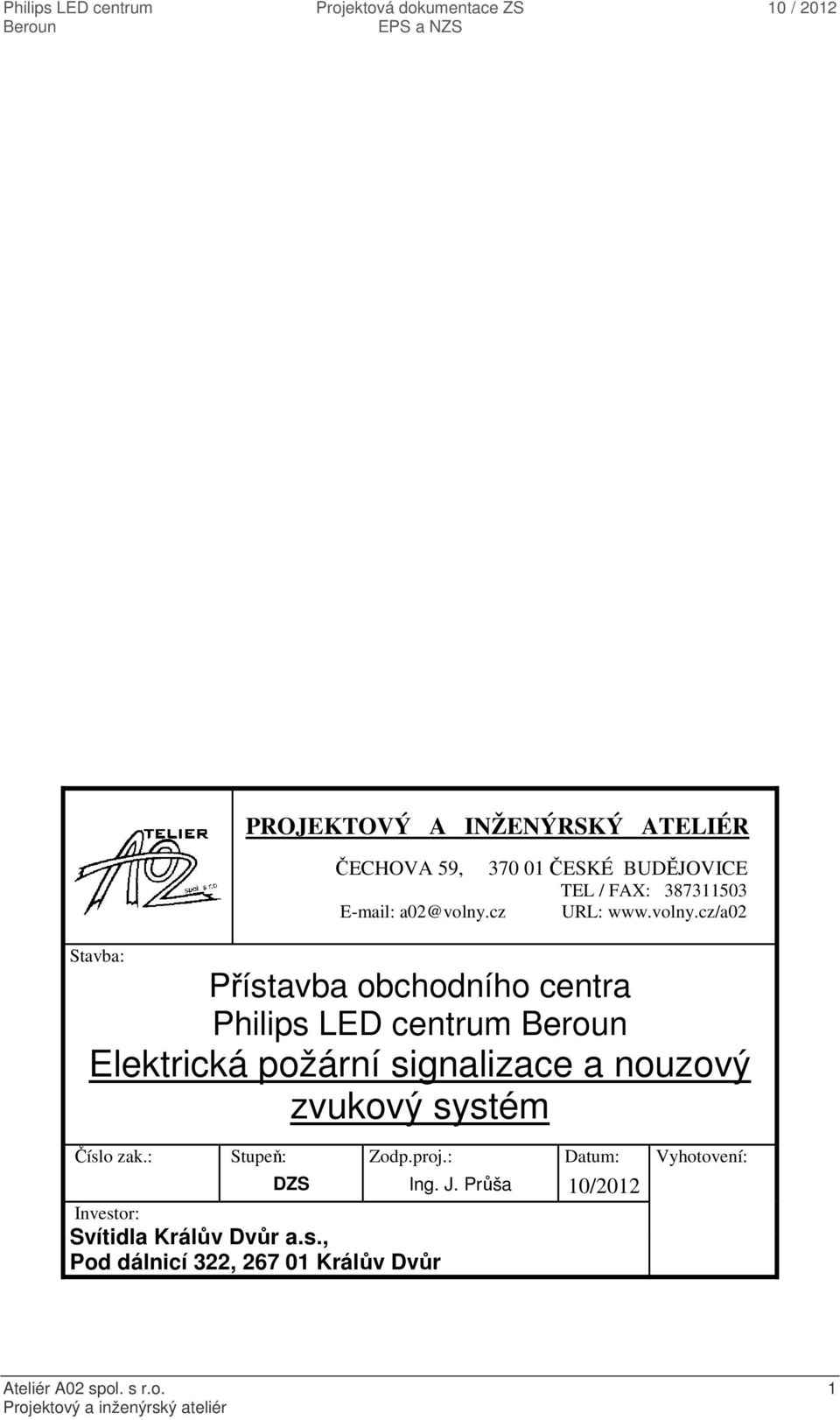

1 Stavba: PROJEKTOVÝ A INŽENÝRSKÝ ATELIÉR ČECHOVA 59, ČESKÉ BUDĚJOVICE TEL / FAX: a02@volny.cz URL: Přístavba obchodního centra Philips LED centrum Elektrická požární signalizace a nouzový zvukový systém Číslo zak.: Stupeň: Zodp.proj.: Datum: Vyhotovení: DZS Ing. J. Průša 10/2012 Investor: Svítidla Králův Dvůr a.s., Pod dálnicí 322, Králův Dvůr Ateliér A02 spol. s r.o. 1

2 OBSAH 1. SEZNAM DOKUMENTACE VŠEOBECNÁ ČÁST Úvod Podklady pro zpracování projektu Ostatní TECHNICKÁ ČÁST Rozvodná soustava Ochrana před NDN TECHNICKÉ ŘEŠENÍ SLABOPROUDÝCH INSTALACÍ Elektrická požární signalizace EPS Popis činnosti EPS Ústředna a hlásiče EPS Rozmístění prvků EPS Zařízení dálkového přenosu pro EPS Provázanost systému EPS a návaznost na PBZ Stupně signalizace EPS Provedení instalace EPS Napájení a zálohování EPS Požadavky na zodpovědné osoby Zkoušky požárně bezpečnostního zařízení Předání a převzetí EPS do provozu Nouzový zvukový systém Popis činnosti Základní vlastnosti a charakteristiky Vnitřní ozvučení rozmístění komponentů Rozdělení do reproduktorových zón Provázanost systému na ostatní profese Provedení instalace Napájení a zálohování nouzového zvukového systému KABELOVÉ ROZVODY Vnitřní kabelové rozvody Základní požadavky na vnitřní kabelové rozvody Uložení kabelů Prostupy konstrukcemi POKYNY A POŽADAVKY Návaznost na ostatní profese v průběhu stavby Pokyny pro montážní pracovníky Pokyny pro zpracování PD vyššího stupně Pokyny pro pracovníky provádějící revize Zkušební provoz Závěrečné ustanovení Ateliér A02 spol. s r.o. 2

3 7. SEZNAM DOKUMENTACE POUŽITÉ PRO VYPRACOVÁNÍ PROJEKTU SEZNAM DOKUMENTACE F1.4.i.1 F1.4.i.2 F1.4.i.3 F1.4.i.4 F1.4.i.5 Technická zpráva Výkresová část Půdorys 1.NP Půdorys 2.NP Schéma Přílohová část Výkaz výměr 2. VŠEOBECNÁ ČÁST Úvod Předmětem této projektové dokumentace je řešení elektrické požární signalizace a nouzového zvukového systému v rámci přístavby obchodního objektu Philips LED centrum. Místo stavby p. č. 312/7 a 312/10, k. ú. Počáply. Objekt je dvoupodlažní a jeho účel bude prodejna svítidel. Rozsah dokumentace dle Vyhlášky MMR č.499/2006 Sb Podklady pro zpracování projektu Požárně bezpečnostní řešení stavby uvedeného stupně PD Půdorysné vyobrazení stavby uvedeného stupně PD Technické listy zařízení Požadavky na systémy předané projektantovy investorem Ostatní Komponenty navrhovaných zařízení vyhovují zák. č. 22/1997 Sb. a je na ně vydáno Prohlášení o shodě. Před vlastní instalací kabelových rozvodů a komponentů jednotlivých systémů (detektory EPS, ovládacích tabel, reproduktorů apod.) je nutná koordinace s ostatními profesemi. Tyto prvky umístit dle PD interiéru jednotlivých prostor a po dohovoru s jeho zpracovatelem a investorem zakázky. Označení výrobků konkrétním výrobcem v dokumentaci stavby vyjadřuje standard požadované kvality. Změnu je dodavatel povinen oznámit a následně potvrdit od investora. Případná úprava projektu pro provádění stavby bude na náklady účastníka (vybraného dodavatele). Při realizaci je dodavatel povinen koordinovat a seznámit se s postupem prací se stavbou a ostatními profesemi, postupovat v souladu příslušnými předpisy a návody pro montáž jednotlivých zařízení, dodržovat bezpečnostní a protipožární předpisy. 3. TECHNICKÁ ČÁST Rozvodná soustava Ústředna EPS: TN-C-S 230V AC/50Hz Rozvody EPS: 12-24V DC Centrála nouzového zvukového systému: TN-C-S 230V AC/50Hz Stanice hlasatele: 24V Rozvody linek audio: 100V Ochrana před NDN Ochrana před nebezpečným dotykovým napětím živých částí je provedena krytím vyhovujícím ČSN Ateliér A02 spol. s r.o. 3

4 Ochrana před nebezpečným dotykovým napětím neživých částí je provedena samočinným odpojením od zdroje v síti TN-C-S. Ochranná svorka musí mít odpor vodivého spojení se všemi kovovými částmi přístupnými dotyku maximálně 0,1 Ω. Ochrana před nebezpečným dotykovým napětím je provedena u detektorů bezpečným napětím 5-12 V DC nebo 24 V AC, které je galvanicky odděleno od rozvodu síťového napětí. 4. TECHNICKÉ ŘEŠENÍ SLABOPROUDÝCH INSTALACÍ Elektrická požární signalizace EPS Popis činnosti EPS Cílem projektu elektrické požární signalizace (EPS) je zajistit ochranu majetku a osob před následky požáru technickými prostředky s nepřetržitým monitorováním a včasnou signalizací již v počátečních fázích. Dle požárně bezpečnostního řešení Textová část posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními je požadavek na elektrickou požární signalizaci pro následující požární úseky: Požární úsek N 1.1/N2: 1. 2.NP prodejna, občerstvení se zázemím a s výtahem (m. č. 101, 102, 104, v 1.NP, , v 2.NP). Požární úsek N 1.2/N2: 1. 2.NP rozvodna NN v 1.NP s místností NN ve 2.NP (m. č. 103 a 106). Požární úsek N 1.3: místnost záložního zdroje (m. č. 105 v 1.NP). Z uvedených skutečností vychází návrh na vybavení uvedených požárních úseků analogovým adresovatelným systémem elektrické požární signalizace s automatickými bodovými detektory rozmístěnými dle výkresové dokumentace. Technologie EPS zvýší bezpečnost dané budovy a pomůže osobám zodpovědným za péči, ochranu a bezpečnost, rychlé a přehledné zjištění a případný zásah při vzniku otevřeného či skrytého ohně Ústředna a hlásiče EPS Elektrická požární signalizace (EPS) je navržena adresovatelným analogovým systémem od firmy Novar Austria GmbH s ústřednou ESSER IQ8Control M. Centrála IQ8Control M je požární ústředna vhodná pro aplikace malé a střední velikosti. Funkce ústředny a periférií jsou plně programovatelné. Vlastnosti systému lze snadno přizpůsobit specifickým požadavkům dle charakteru chráněného objektu a definic funkcí navazujících zařízení. Jedná se o kompaktní ústřednu následující konfigurace: - 7 pozic pro mikromoduly kruhových linek po 127 adresách - Provoz na kruhové sběrnici - Režimy provozu dle DIN VDE k vyloučení falešných poplachů - Svorkovnice pro připojení OPPO a hlavní přenosové relé na periferním modulu - Rozhraní TTY nebo RS485 přímo na základní desce - Možnost propojení do sítě pomocí kruhové sběrnice essernet až s 30 dalšími ústřednami - Možnost připojení na grafické systémy řízení a správy - Ovládací panel s LCD displejem - Rozhraní pro interní tiskárnu - Možnost připojení dvou akumulátorů s hlídáním a kontrolou - Hlídaný a kontrolovaný vstup pro externí síťový napáječ - Rozsáhlé programovací možnosti - 12 nebo 24V/0.7A zdroj pro externí spotřebiče - Skříň pro 2 akumulátory Požadované funkce pro objekt: - Ovládací LCD displej s tlačítky - 2x kruhová analogová linka pro 127 adres - 1x kontrolovaný výstup na maják - 1x hlavní přenosové relé - 13x volně programovatelných výstupů s otevřeným kolektorem Ateliér A02 spol. s r.o. 4

5 - 9x vstup do EPS - Připojení na ZDP včetně OPPO a KTPO - Integrované sériové rozhraní RS232 - Záložní baterie 2 x 12V/25Ah. Procesně analogové hlásiče řady IQ8Quad obsahují obvody decentralizované inteligence, včetně zkratového izolátoru, který zaručuje okamžitou a přesnou lokalizaci místa poruchy v případě přerušení vedení nebo zkratu a tím zajišťuje plnou a neomezenou funkci kruhové linky. Hlásiče jsou dále s vlastní kontrolou funkce, redundancí v nouzových situacích, pamětí poplachů a provozních dat, indikací poplachu, softwarovým adresováním a samostatnou provozní indikací. Optický hlásič kouře pracující na principu rozptýleného světla, určený k bezpečné a spolehlivé detekci požárů. Multisenzorový hlásič s integrovaným optickým a teplotním hlásičem s časovou analýzou signálu, korelačním vyhodnocením dat obou projevených funkcí hlásiče k detekci doutnajících požárů a požárů s vývinem vysoké teploty. Termomaximální hlásič s rychlým polovodičovým snímačem, k bezpečné a spolehlivé detekci požárů s výskytem tepla. Termodiferenciální hlásič s rychlým polovodičovým snímačem, k bezpečné a spolehlivé detekci požárů s rychle stoupající teplotou, s integrovaným rozlišením maximální hodnoty k detekci požárů s pomalými nárůsty teploty. Patice hlásiče je standardní pro řadu hlásičů IQ8Qud. Při vyjmutí hlásiče se kruhová sběrnice automaticky propojí. K paticím jsou připojovány vodiče kruhového vedení a případně paralelní signalizace, které by dle doporučení měly být stíněny. Paralelní optickou signalizaci lze připojit jako doplněk. Tlačítkový požární hlásič je k manuálnímu spuštění požárního poplachu určený pro montáž do vnitřních prostor v osazení na omítku. Poplach se vyvolá stiskem tlačítka po rozbití ochranného skla. Hlásič je vybaven signalizační červenou LED diodou, indikující činnost hlásiče. Obsahuje oddělovač vedení pro připojení na kruhovou linku Rozmístění prvků EPS Systém elektrické požární signalizace bude tvořen jednou ústřednou pro hlásičové linky a jednoho plnohodnotně obslužného tabla. Hlavní ústředna EPS ESSER IQ8ControlM bude umístěna v obchodním centru místnost 206 rozvodna NN a SLP. Do této ústředny budou svedeny signály od detektorů umístěných v objektu obchodního centra. Plnohodnotné obslužné tablo bude tvořeno ústřednou ESSER IQ8ControlC. Tato bude v prodejní ploše 1.NP místnost 101 vedle OPPO. Na této centrále bude možnost celkové správy systému a zde se budou na LCD displeji zobrazovat stavy požárně bezpečnostního zařízení. V téže místnosti bude telefonní linka pro přivolání jednotky HZS a je zde zajištěna obsluha v režimu den. Automatické multisenzorové opticko-kouřové/teplotní hlásiče budou umístěny především v prostoru jednacích místností stavebně vestavěných do prodejní plochy a v místech s předpokládaným rušením vnějšími vlivy (proudění vzduchu pomocí VZT, elektromagnetického vyzařování, vodní páry, přímé sluneční světlo apod.). V prodejní ploše centra budou namontovány hlásiče opticko-kouřové. Stejným typem hlásičů bude detekčně pokryt skladovací prostor všech ploch k tomu určených. Hlásiče nárůstu teploty/maximální teploty budou umístěny v místnostech s kuchyňkami a v denních místnostech, kde budou používány spotřebiče k přípravě pokrmů a tekutin. Automatické hlásiče na stropech budou umístěny ve vzdálenosti min. 300mm od svítidel. Tlačítkové hlásiče budou umístěny u východů z únikových cest na volné prostranství a také v místech obsluhy technologických zařízení na zdi ve výšce mm od úrovně podlahy v místě instalace a ne dále jak 3 m od východu, ke kterému je funkčně vázán. Jejich umístění musí zajistit snadnou a rychlou aktivaci osobou, která zpozoruje požár. Tlačítkové hlásiče v místě předpokládaného pohybu nakupujících osob, budou doplněny kryty proti nechtěnému rozbití skla. Ateliér A02 spol. s r.o. 5

6 V objektu budou rozmístěny reproduktory nouzového zvukového systému. Centrála NZS bude doplněna o zvukové hlášení, které se aktivuje z ústředny EPS v případě vyhlášení všeobecného požárního poplachu. Rozmístění hlásičů a komponentů EPS je patrné z grafického vyobrazení PD Zařízení dálkového přenosu pro EPS V objektu není nepřetržitá 24 hodinová služba, která by zajistila v případě požáru přivolání zásahové jednotky HZS. Bude provedena instalace zařízení pro dálkový přenos událostí (ZDP pro EPS) na pult HZS Středočeského kraje. Pro dálkový přenos na pult centralizované ochrany HZS je použit bezdrátový systém NAM. Tento bude přenášet stavy EPS. Vlastní vysílač bude umístěn vedle ústředny EPS místnost 206. Anténa pro vysílání dat bude umístěna na základě provedeného měření úrovně signálu a to na střeše budovy. U vchodu do prodejní plochy je umístěn na vnější straně haly klíčový trezor požární ochrany (KTPO) a nad ním zábleskový maják žluté barvy. V zádveří hlavního vstupu vpravo bude umístěno obslužné pole požární ochrany (OPPO). Vedle obslužného pole požární ochrany je plechový box na dokumentaci. V něm je uložena zásahová složka. Zařízení dálkového přenosu je instalováno pro přenos poplachových událostí na PCO HZS. ZDP bude zajišťovat přenos základních informací tj. zařízení v provozu, souhrnná informace POŽÁR, porucha, přepnutí na náhradní zdroj. Systém musí umožňovat přenášet informace vztahující se k jednotlivým místnostem tzn., že budou přenášeny informace o požáru vznikajících v jednotlivých skupinách resp., požárních úsecích /adresný způsob/ a to dle podmínek pro připojení EPS pomocí ZDP na PCO HZS Středočeského kraje. Připojení ústředny na PCO a dodávku zařízení objektového dílu bude zajišťovat firma, která je oprávněná ke správě a údržbě zařízení dálkového přenosu PATROL group s.r.o Provázanost systému EPS a návaznost na PBZ Ústředna bude doplněna výstupními relé pro ovládání závislostí na PBZ a i pro budoucí využití. Na systém EPS dle PBŘS a charakteru objektu je následující požadavek na ovládání či monitorování PBZ. Vstupně výstupní moduly budou umístěny v přídavné skříni, která bude se skříní ústředny EPS tvořit jeden celek. Výstupy: - 1x hlavní přenosové relé - 1x hlídané výstupní relé pro aktivaci světelné signalizace EPS maják - 1x hlídané výstupní relé pro otevření KTPO - 1x výstupní relé pro aktivaci nouzového zvukového systému technický alarm či při T1-1x výstupní relé pro aktivaci nouzového zvukového systému evakuace osob - 1x spínaný výstup (impuls) 24V/0,23A pro aktivaci SOZ sekce klapek - 1x výstup NC 24V pro přerušení funkce denního větrání - 3x výstupní relé pro otevření posuvných dveří a dveří jednokřídlých umístěných v ploše 101-3x výstupní relé pro spuštění ventilátorů odvětrání - 1x výstupní relé pro aktivaci nouzového osvětlení, nebudou-li v osvětlovacích tělesech záložní baterie - Přenos informací EPS na ZDP Vstupy: - 1x vstup souhrnná porucha nouzového zvukového systému - 4x vstup pro vyhodnocení stavu odvětrávacích klapek - 3x vstup pro vyhodnocení stavu ventilátorů nuceného větrání - 1x vstup od ruční aktivace SOZ (tlačítko spuštění ventilátorů, spuštění klapek) zpětná vazba z prodejny Stupně signalizace EPS Poplach v objektech prodejních hal bude signalizován jako všeobecný s dálkovým přenosem poplachových a poruchových stavů. V návrhu systému EPS bylo stanoveno dvoustupňové vyhlašování poplachu. Ateliér A02 spol. s r.o. 6

7 Při dvoustupňové signalizaci je nutno určit smyčky, které budou provozované jako zpožděné a smyčky, které budou provozované jako okamžité, tj. smyčky se samočinnými a tlačítkovými hlásiči. Dále je nutno určit délku intervalu T2 v rozmezí 0 až 8 minut s možností kroku 40 sekund (stanoveno na 6 minut). Při dvoustupňové signalizaci požáru je při aktivaci tlačítkových hlásičů okamžitě bez časové prodlevy signalizován VŠEOBECNÝ POPLACH. Ve stavu VŠEOBECNÝ POPLACH jsou aktivovány vnitřní sirény systému a je aktivován dálkový přenos poplachového signálu na hasičský útvar. Pokud je systém přepnut do stavu BEZ OBSLUHY NOČNÍ REŽIM, je taktéž při aktivaci samočinných hlásičů okamžitě bez časové prodlevy signalizován VŠEOBECNÝ POPLACH. Pokud je systém přepnut do stavu OBSLUHA DENNÍ REŽIM, tj. po dobu trvalé přítomnosti určené proškolené obsluhy u ústředny protipožárního systému, je poplachová situace signalizována ve dvou časových krocích. Okamžitě po aktivaci samočinného hlásiče ústředna signalizuje akusticky a pomocí LCD displeje POŽÁR stav ÚSEKOVÝ POPLACH příslušné zpožděné smyčky. Ve stavu ÚSEKOVÝ POPLACH nejsou aktivovány sirény a také není aktivován dálkový přenos poplachového signálu. Zároveň s aktivací zpožděné smyčky začne nabíhat časový interval T1 rovný 1 minutě. Do vypršení 1 minuty musí obsluha utišit vnitřní bzučák ústředny stisknutím tlačítka VYPNUTÍ AS. Tím je ukončeno odměřování času T1 a začne nabíhat časový interval T2. Pokud obsluha nestihne vypnout vnitřní bzučák do 1 minuty, je vyhlášen VŠEOBECNÝ POPLACH. V časovém intervalu T2 obsluha ověří příčinu a rozsah požáru. Podle výsledku ověření obsluha aktivuje pouze vnitřní i vnější sirény stisknutím tlačítka EVAKUACE anebo urychlí vyhlášení VŠEOBECNÉHO POPLACHU zmáčknutím tlačítka OBSLUHA ZAP/VYP anebo aktivací kteréhokoliv tlačítkového hlásiče. Neprovede-li obsluha zpětné nastavení systému do uplynutí intervalu T2, je VŠEOBECNÝ POPLACH vyhlášen automaticky Provedení instalace EPS Při realizaci je firma dodávající a montující EPS povinna provést koordinaci s ostatními profesemi navazující na ni. Rozhraní je stanoveno přivedením odpovídajícího kabelu se zachováním funkce při požáru spínaného reléovým kontaktem z ústředny do požadovaného místa. Napojení a napájení provede firma, která dodává danou technologii (VTZ, Elektroinstalaci, ZOKT, Dveřního systému, apod.). Kabely pro elektrickou požární signalizaci budou v souladu s normou IEC s dodržením vyhlášky č.268/2011 Sb. příloha číslo 2, část A, písmeno g a část B, písmeno b. Pro rozvod k jednotlivým hlásičům EPS bude použit kabel splňující B2ca například J-Y(st)Y 1x2x0,8. Kabely procházející prostorem chráněné únikové cesty budou splňovat B2ca, s1,d1 například kabel PRAFlaCom 1x2x0.8. K sirénám, světelné signalizaci a k ovládaným závislostem budou vedeny kabely se zachováním funkce při požáru a splněním požadavku doby funkčnosti E30 včetně úložné, závěsné nebo opěrné konstrukce například kabel PRAFlaDur 2x1.5. Každý automatický hlásič musí být ze spodu přístupný zkoušení. V případě překážky i dodatečně instalované, je nutné přerušit montáž a konzultovat s projektantem. Svorkování může být prováděno pomocí dodatečných krabic i svorkových skříní, ale musí být dodržena posloupnost zapojení Napájení a zálohování EPS Provozní napájení systému EPS je provedeno z hlavního rozvaděče objektu a to samostatným a v průběhu trasy nevypínatelným vedením. Vedení je provedeno kabelem CYKY-J 3x1,5 s jističem 1B/10A. Příslušné svorky jsou označeny štítkem červené barvy a nápisem EPS. Přívodní napájecí kabel je součástí dodávky firmy elektro NN. Ochrana před nebezpečným dotykem je u ústředny provedena ochranou samočinným odpojením dle a u hlásičů ochranou malým napětím 12-24Vss. Pro případ výpadku sítě je ústředna EPS zálohována bezobslužnými AKU bateriemi 12V/25Ah ve skříni ústředny. Akumulátorové baterie zajistí provoz systému dle normy ČSN EN 54-4 po dobu nejméně 24 hodin v pohotovostním stavu a z toho 15 minut ve stavu signalizace požáru i při výpadku elektrické energie Požadavky na zodpovědné osoby Dle Vyhlášky č. 246/2001 je uživatel povinen před započetím provozu EPS určit a nechat proškolit: Ateliér A02 spol. s r.o. 7

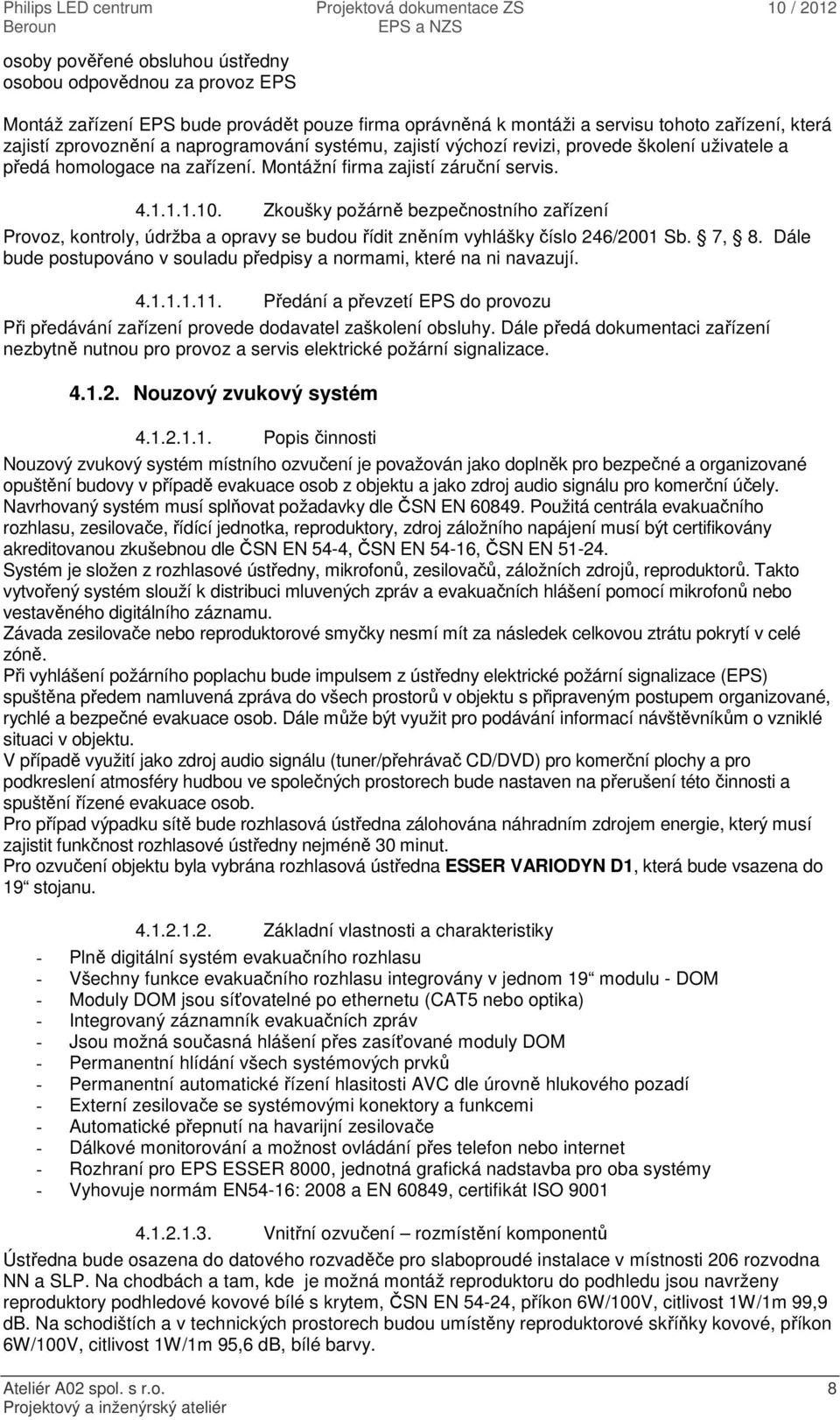

8 osoby pověřené obsluhou ústředny osobou odpovědnou za provoz EPS Montáž zařízení EPS bude provádět pouze firma oprávněná k montáži a servisu tohoto zařízení, která zajistí zprovoznění a naprogramování systému, zajistí výchozí revizi, provede školení uživatele a předá homologace na zařízení. Montážní firma zajistí záruční servis Zkoušky požárně bezpečnostního zařízení Provoz, kontroly, údržba a opravy se budou řídit zněním vyhlášky číslo 246/2001 Sb. 7, 8. Dále bude postupováno v souladu předpisy a normami, které na ni navazují Předání a převzetí EPS do provozu Při předávání zařízení provede dodavatel zaškolení obsluhy. Dále předá dokumentaci zařízení nezbytně nutnou pro provoz a servis elektrické požární signalizace Nouzový zvukový systém Popis činnosti Nouzový zvukový systém místního ozvučení je považován jako doplněk pro bezpečné a organizované opuštění budovy v případě evakuace osob z objektu a jako zdroj audio signálu pro komerční účely. Navrhovaný systém musí splňovat požadavky dle ČSN EN Použitá centrála evakuačního rozhlasu, zesilovače, řídící jednotka, reproduktory, zdroj záložního napájení musí být certifikovány akreditovanou zkušebnou dle ČSN EN 54-4, ČSN EN 54-16, ČSN EN Systém je složen z rozhlasové ústředny, mikrofonů, zesilovačů, záložních zdrojů, reproduktorů. Takto vytvořený systém slouží k distribuci mluvených zpráv a evakuačních hlášení pomocí mikrofonů nebo vestavěného digitálního záznamu. Závada zesilovače nebo reproduktorové smyčky nesmí mít za následek celkovou ztrátu pokrytí v celé zóně. Při vyhlášení požárního poplachu bude impulsem z ústředny elektrické požární signalizace (EPS) spuštěna předem namluvená zpráva do všech prostorů v objektu s připraveným postupem organizované, rychlé a bezpečné evakuace osob. Dále může být využit pro podávání informací návštěvníkům o vzniklé situaci v objektu. V případě využití jako zdroj audio signálu (tuner/přehrávač CD/DVD) pro komerční plochy a pro podkreslení atmosféry hudbou ve společných prostorech bude nastaven na přerušení této činnosti a spuštění řízené evakuace osob. Pro případ výpadku sítě bude rozhlasová ústředna zálohována náhradním zdrojem energie, který musí zajistit funkčnost rozhlasové ústředny nejméně 30 minut. Pro ozvučení objektu byla vybrána rozhlasová ústředna ESSER VARIODYN D1, která bude vsazena do 19 stojanu Základní vlastnosti a charakteristiky - Plně digitální systém evakuačního rozhlasu - Všechny funkce evakuačního rozhlasu integrovány v jednom 19 modulu - DOM - Moduly DOM jsou síťovatelné po ethernetu (CAT5 nebo optika) - Integrovaný záznamník evakuačních zpráv - Jsou možná současná hlášení přes zasíťované moduly DOM - Permanentní hlídání všech systémových prvků - Permanentní automatické řízení hlasitosti AVC dle úrovně hlukového pozadí - Externí zesilovače se systémovými konektory a funkcemi - Automatické přepnutí na havarijní zesilovače - Dálkové monitorování a možnost ovládání přes telefon nebo internet - Rozhraní pro EPS ESSER 8000, jednotná grafická nadstavba pro oba systémy - Vyhovuje normám EN54-16: 2008 a EN 60849, certifikát ISO Vnitřní ozvučení rozmístění komponentů Ústředna bude osazena do datového rozvaděče pro slaboproudé instalace v místnosti 206 rozvodna NN a SLP. Na chodbách a tam, kde je možná montáž reproduktoru do podhledu jsou navrženy reproduktory podhledové kovové bílé s krytem, ČSN EN 54-24, příkon 6W/100V, citlivost 1W/1m 99,9 db. Na schodištích a v technických prostorech budou umístěny reproduktorové skříňky kovové, příkon 6W/100V, citlivost 1W/1m 95,6 db, bílé barvy. Ateliér A02 spol. s r.o. 8

9 V prodejní ploše budou rozmístěny zvukové projektory bílé, ČSN EN 54-24, příkon 10W/100V, citlivost 1W/1m 94,1 db. Celková regulace hlasitosti je možná v místě umístění vlastní ústředny. Celkové počty, typy a umístění jednotlivých prvků jsou znázorněny v grafickém vyobrazení projektové dokumentace Rozdělení do reproduktorových zón Systém evakuačního rozhlasu bude v základním nastavení pro postupnou evakuaci osob rozdělen na 6 linek s kontrolou okruhu: 1. Prodejní plocha 1.NP A 2. Prodejní plocha 1.NP B 3. Technické zázemí 1. A 2.NP 4. Prodejní plocha 2.NP A 5. Prodejní plocha 2.NP B 6. Občerstvení 2.NP Provázanost systému na ostatní profese Výstupy: - 1x výstupní relé pro přenos signálu sběrná porucha evakuačního rozhlasu na ústřednu EPS - 1x výstupní relé pro přenos signálu pro vypnutí autonomních zdrojů hudby a slova, které nejsou součástí nouzového systému Vstupy: - 1x vstupní relé pro aktivaci mluvené zprávy při technickém alarmu či při T1-1x vstupní relé pro aktivaci mluvené zprávy pro evakuaci osob z objektu Provedení instalace Při realizaci je firma dodávající a montující komponenty nouzového zvukového systému povinna provést koordinaci s ostatními profesemi navazující na ni. Rozhraní je stanoveno přivedením odpovídajícího kabelu se zachováním funkce při požáru spínaného reléovým kontaktem z ústředny do požadovaného místa. Napojení a napájení provede firma, která dodává danou technologii (EPS, lokální ozvučení apod.). Kabely pro nouzový zvukový systém budou v souladu s normou IEC s dodržením vyhlášky č.268/2011 Sb. příloha číslo 2, část A, písmeno a) a část B, písmeno b. Pro rozvod k jednotlivým reproduktorům bude použit kabel se zachováním funkce při požáru a splněním požadavku doby funkčnosti E30 včetně úložné, závěsné nebo opěrné konstrukce například kabel PRAFlaDur 2x1.5. Požár nesmí vyřadit celou reproduktorovou linku zkratem. Z tohoto důvodu budou reproduktory s požadavkem funkce EVAC doplněny keramickou svorkovnicí s teplotní pojistkou, která při požáru reproduktor odpojí od kabelových rozvodů. Poloha jednotlivých zařízení ozvučení není okótována. Reproduktor se umístí dle velikosti místnosti se splněním minimální srozumitelnosti řeči 0,7 na společné stupnici srozumitelnosti (CIS). Svorkování může být prováděno pomocí dodatečných krabic i svorkových skříní, ale musí být dodržena posloupnost zapojení Napájení a zálohování nouzového zvukového systému Provozní napájení systému vnitřního ozvučení bude provedeno z rozvaděče NN objektu a to samostatným a v průběhu trasy nevypínatelným vedením. Vedení bude provedeno kabelem CYKY-J 3x2,5 s jističem 1B/16A a bude označeno a jištěno v rozvaděči. Příslušné svorky budou označeny štítkem s nápisem EVAC-nevypínat. Přívodní napájecí kabel je součástí dodávky elektrorozvodů NN. Ochrana před nebezpečným dotykem je u centrály provedena ochranou samočinným odpojením dle a u reproduktorů ochranou malým napětím 100Vss. Pro případ závady hlavního energetického napájení bude centrála EVAC při evakuaci osob zálohována z druhotného zdroje. Toto bude zajištěno ze záložních akumulátorů se schopností napájet systém po dobu nejméně 24 hodin v pohotovostním režimu + minimálně 15 minut v poplachu Srozumitelnost řeči Po úplné kompletaci nouzového zvukového systému musí být provedeno měření srozumitelnosti řeči v souladu s ČSN EN 60849, článek 5.1. Ateliér A02 spol. s r.o. 9

10 5. KABELOVÉ ROZVODY Vnitřní kabelové rozvody Základní požadavky na vnitřní kabelové rozvody Uvnitř shromažďovacího prostoru - nesmí izolace kabelů mít materiály obsahující chemicky vázaný chlór - tudíž musí být použito bezhalogenových kabelů a bezhalogenového úložného materiálu. V místech kde musí být zajištěn přístup z důvodů opravy či rozšíření systému EPS (přístup k hlásičům, I/O prvkům, svorkám) je nutno ve stropech instalovat otvory, které by tento přístup umožnily, nebo tyto prvky umístit pod jejich úroveň. Při instalaci kabeláže musí být dle ČSN dodrženy minimální vzdálenosti při souběhu se silovými i sdělovacími kabely. 1) při souběhu do 5m se silovým rozvodem -min. vzdálenost 6cm 2) při souběhu nad 5m se silovým rozvodem - min. vzdálenost 20cm 3) při křížení se silovým rozvodem - min. vzdálenost 3cm Uložení kabelů Kabelové rozvody budou uloženy dle norem. K jednotlivým technologiím budou vedeny v trubkách PVC v ohebném provedení skrytá montáž v monolitickém betonu nebo v konstrukci splňující požadavek na zachování funkce při požáru. V prostorech technologií budov budou rozvody pro EPS vedeny v plastových elektroinstalačních žlabech, pevných plastových trubkách nebo plechovém žlabu Prostupy konstrukcemi Otvory pro prostupy kabelů do malého průměru (50mm) budou vrtány na stavbě, nejsou zakreslovány. Veškeré prostupy mezi požárními úseky budou utěsněny materiálem s požární odolností dané konstrukce dle PBŘS. 6. POKYNY A POŽADAVKY Návaznost na ostatní profese v průběhu stavby Stavební část - Koordinace přesného umístění prvků EPS s interiérem - Koordinace umístění stropních hlásičů s rozmístěním osvětlení - Koordinace umístění výstupních prvků pro BPZ Silnoproud Silnoproudá elektroinstalace - zajišťuje napájení jednotlivých zařízení ze sítě TN-S 230V/50 Hz. Požadavky na zálohování jsou uvedeny u jednotlivých systémů. Silnoproud zajistí zemnění ústředny Pokyny pro montážní pracovníky Instalaci zařízení a vedení je nutno provést podle norem ČSN , ČSN a předpisů na ně navazujících a dále dle platné projektové prováděcí dokumentace. Veškeré změny vzniklé během montáže oproti projektové dokumentaci musí být konzultovány s projektantem a řádně zaznamenány montážními pracovníky do pracovního paré DPS. Před montáží musí objednatel zajistit proškolení montážních pracovníků bezpečnostním technikem o bezpečnosti práce v objektu. Montážní pracovníci musí mít pověření k práci v objektu. Je nutno prověřit, zda byly objednatelem splněny požadavky zhotovitele Pokyny pro zpracování PD vyššího stupně Změny oproti této projektové dokumentace je bezpodmínečně nutné konzultovat s objednatelem a opětně schválit. Ateliér A02 spol. s r.o. 10

11 Pokyny pro pracovníky provádějící revize Výchozí (pravidelná) revize obsahuje: a) elektrická bezpečnost dle ČSN b) funkčnost c) souhlasnost se schváleným projektem Zkušební provoz Po provedení výchozí revize podle ČSN a a souvisejících norem, předpisů. Před uvedením zařízení do trvalého provozu bude zařízení podrobeno čtrnáctidennímu zkušebnímu provozu. Během zkušebního provozu bude kontrolováno: provoz na síť - provoz na záložní zdroj - kontrola akumulátorů Závěrečné ustanovení Před uvedením do trvalého provozu, je uživateli doporučeno zpracovat Režimovou směrnici objektu tzn. řešení režimu při vyhlášení požárního poplachu. 7. SEZNAM DOKUMENTACE POUŽITÉ PRO VYPRACOVÁNÍ PROJEKTU - Zákon ČNR č.133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů - Vyhláška č.50/1978 Sb., o odborné způsobilosti v elektrotechnice - Vyhláška č.246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru - Vyhláška č.499/2006 Sb., o dokumentaci staveb - Vyhláška č.23/2008 Sb., o technických podmínkách požární ochrany staveb - Vyhláška č.268/2009 Sb., o technických požadavcích na stavby - Vyhláška č.268/2011 Sb., kterou se mění vyhláška č. 23/2008 Sb. o technických podmínkách požární ochrany staveb - ČSN Elektrotechnické předpisy vnitřní elektrické rozvody a související ČSN - ČSN Ochrana před úrazem elektrickým proudem - ČSN Značení vodičů barvami nebo číslicemi - prováděcí ustanovení - ČSN Předpisy pro vnitřní rozvody sdělovacích vedení - ČSN Elektrická požární signalizace Projektování, montáž, užívání, provoz, kontrola, servis a údržba - ČSN EN Nouzové zvukové systémy - ČSN Požární bezpečnost staveb. Nevýrobní objekty - ČSN Požární bezpečnost staveb. Výrobní objekty - ČSN Požární bezpečnost staveb. Společná ustanovení - ČSN Požární bezpečnost staveb. Kabelové rozvody - ČSN Požární bezpečnost staveb Stanovení podmínek pro navrhování elektrické požární signalizace v rámci požárně bezpečnostního řešení - Ostatní ČSN a předpisy - Požárně bezpečnostní řešení stavby uvedeného stupně PD - Půdorysné vyobrazení stavby uvedeného stupně PD - Technické listy zařízení - Požadavky na systémy investora V Českých Budějovicích 10/2012 Pavel Schánil Ateliér A02 spol. s r.o. 11
