1 EN3450COW EN3450COX CS CHLADNIČKA S NÁVOD K POUŽITÍ 2 MRAZNIČKOU ET KÜLMIK-SÜGAVKÜLMUTI KASUTUSJUHEND 18 LV LEDUSSKAPIS AR LIETOŠANAS INSTRUKCIJA 33 SALDĒTAVU LT ŠALDYTUVAS-ŠALDIKLIS NAUDOJIMO INSTRUKCIJA 49

2 2 OBSAH 1. BEZPEČNOSTNÍ INFORMACE POPIS SPOTŘEBIČE OVLÁDACÍ PANEL DENNÍ POUŽÍVÁNÍ UŽITEČNÉ RADY A TIPY ČIŠTĚNÍ A ÚDRŽBA ODSTRAŇOVÁNÍ ZÁVAD INSTALACE ZVUKY TECHNICKÉ ÚDAJE POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ MYSLÍME NA VÁS Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej tak používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux. Navštivte naše stránky ohledně: Rady ohledně používání, brožury, poradce při potížích, servisních informací: Registrace vašeho spotřebiče, kterou získáte lepší servis: Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: PÉČE O ZÁKAZNÍKY A SERVIS Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje. Tyto informace jsou uvedeny na typovém štítku. Model, výrobní číslo (PNC), sériové číslo. Upozornění / Důležité bezpečnostní informace. Všeobecné informace a rady Upozornění k ochraně životního prostředí Zmĕny vyhrazeny.

3 1. BEZPEČNOSTNÍ INFORMACE V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a majetek, a uvědomte si, že výrobce neručí za úrazy a poškození způsobené jejich nedodržením. 1.1 Bezpečnost dětí a hendikepovaných osob Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály. Všechny obaly uschovejte z dosahu dětí. Hrozí nebezpečí udušení. Jestliže likvidujete starý spotřebič, vytáhněte zástrčku ze zásuvky, odřízněte napájecí kabel (co nejblíže u spotřebiče) a odstraňte dveře, aby nedošlo k úrazu dětí elektrickým proudem, nebo se děti nemohly zavřít uvnitř. Jestliže je tento spotřebič vybaven magnetickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západkou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodnotit. Děti se pak nemohou ve spotřebiči zavřít jako ve smrtelně nebezpečné pasti. 1.2 Všeobecné bezpečnostní informace UPOZORNĚNÍ ČESKY 3 Udržujte volně průchodné větrací otvory na povrchu spotřebiče nebo kolem vestavěného spotřebiče. Tento spotřebič je určen k uchovávání potravin nebo nápojů v běžné domácnosti, jak je uvedeno v návodu k použití. K urychlení odmrazování nepoužívejte mechanické nebo jiné pomocné prostředky. V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje (např. výrobníky zmrzliny) než typy schválené k tomuto účelu výrobcem. Nepoškozujte chladicí okruh. Chladivo isobutan (R600a), které je obsaženo v chladicím okruhu spotřebiče, je zemní plyn, který je dobře snášen životním prostředím, ale je za určitých podmínek hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žádné části chladicího okruhu. Pokud dojde k poškození chladicího okruhu: odstraňte z blízkosti spotřebiče otevřený oheň a všechny jeho možné zdroje důkladně vyvětrejte místnost, ve které je spotřebič umístěný. Změna technických parametrů nebo jakákoli jiná úprava spotřebiče je nebezpečná. Jakékoli poškození kabelu může způsobit zkrat, požár nebo úraz elektrickým proudem. UPOZORNĚNÍ Jakoukoliv elektrickou součást (napájecí kabel, zástrčku, kompresor) smí z důvodu možného rizika vyměňovat pouze autorizovaný zástupce nebo kvalifikovaný pracovník servisu. 1. Napájecí kabel se nesmí nastavovat. 2. Zkontrolujte, zda není zástrčka stlačená nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár. 3. Ověřte si, zda je zástrčka spotřebiče dobře přístupná. 4. Netahejte za napájecí kabel. 5. Pokud je síťová zásuvka uvolněná, nezasunujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem nebo požáru. 6. Spotřebič se bez krytu žárovky vnitřního osvětlení (je-li součástí vybavení) nesmí provozovat.

4 4 Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní. Nevytahujte věci z mrazicího oddílu, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli způsobit odřeniny nebo omrzliny. Spotřebič nesmí být dlouhodobě vystaven přímému slunečnímu záření. V tomto spotřebiči se používají speciální žárovky (jsou-li součástí výbavy) určené pouze pro použití v domácích spotřebičích. Tyto žárovky nejsou vhodné pro osvětlení místností. 1.3 Denní používání Ve spotřebiči nestavte horké nádoby na plastové části spotřebiče. Neskladujte v něm hořlavý plyn nebo tekutiny, protože by mohly vybuchnout. Potraviny neukládejte přímo na větrací otvory v zadní stěně. (Pokud je spotřebič beznámrazový) Zmrazené potraviny se nesmí po rozmrznutí znovu zmrazovat. Zakoupené zmrazené potraviny skladujte podle pokynů daného výrobce. Pokyny výrobce spotřebiče týkající se uchování potravin je nutné přísně dodržovat. Řiďte se příslušnými pokyny. Do mrazicího oddílu nevkládejte nápoje s vysokým obsahem kysličníku uhličitého nebo nápoje s bublinkami, protože vytvářejí tlak na nádobu, a mohou dokonce vybuchnout a poškodit spotřebič. Nejezte zmrzlinu ihned po vyjmutí z mrazničky, hrozí nebezpečí popálení. 1.4 Čištění a údržba Před čištěním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zástrčku ze sítě. Nečistěte spotřebič kovovými předměty. K odstranění námrazy nepoužívejte ostré předměty. Použijte plastovou škrabku. Pravidelně kontrolujte a čistěte odtokový otvor na rozmrazenou vodu. Je-li zanesený, uvolněte ho. Jestliže je otvor ucpaný, rozlije se voda na dno chladničky. 1.5 Instalace U elektrického připojení se pečlivě řiďte pokyny uvedenými v příslušných odstavcích. Vybalte spotřebič a zkontrolujte, zda není poškozený. Je-li spotřebič poškozený, nezapojujte ho do sítě. Případné poškození okamžitě nahlaste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal. Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně čtyři hodiny, aby olej mohl natéct zpět do kompresoru. Okolo spotřebiče musí být dostatečná cirkulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci. Pokud je to možné, měl by spotřebič stát zadní stranou ke stěně, aby byly jeho horké části nepřístupné (kompresor, kondenzátor), a nemohli jste o ně zachytit nebo se spálit. Spotřebič nesmí být umístěn v blízkosti radiátorů nebo sporáků. Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná. Připojujte pouze ke zdroji pitné vody (pokud je k dispozici vodovodní přípojka). 1.6 Obsluha Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním. Nedemontujte kryt LED osvětlení. V případě potřeby výměny elektronické desky LED osvětlení kontaktujte místní oddělení servisní péče o zákazníky. Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko, které smí použít výhradně originální náhradní díly. 1.7 Ochrana životního prostředí Tento přístroj neobsahuje plyny, které mohou poškodit ozónovou vrstvu, ani v chladicím okruhu, ani v izolačních materiálech. Spotřebič nelikvidujte společně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jednotky, hlavně vzadu v blízkosti výměníku tepla. Materiály použité u tohoto spotřebiče označené symbolem jsou recyklovatelné.

5 2. POPIS SPOTŘEBIČE ČESKY Zásuvky na ovoce 2 Skleněné police 3 Dynamické chlazení vzduchem 4 Stojan na lahve 5 Řídicí jednotka 6 Polička na máslo 7 Police ve dveřích 8 Police na lahve 9 Mrazicí koše 10 Typový štítek 3. OVLÁDACÍ PANEL

6 6 1 Kontrolka teploty LED 2 Ukazatel funkce Fast Freeze 3 Dveřní snímač 4 Tlačítko Fast Freeze 5 Regulátor teploty 3.1 Zapnutí spotřebiče Zasuňte zástrčku do síťové zásuvky. 3.2 Regulace teploty Chcete-li spotřebič nastavit, postupujte takto: stiskněte regulátor teploty, dokud se nerozsvítí kontrolka LED odpovídající požadované teplotě. Teplota se postupně mění od +2 do +8 C. Při prvním stisknutí bliká aktuální nastavení LED. Kdykoliv se dotknete tlačítka, nastavená teplota se změní o jednu polohu. Příslušná LED bude chvíli blikat. Opětovně stiskněte tlačítko nastavení, dokud nezvolíte požadovanou teplotu. Nastavení bude zafixováno. nejchladnější nastavení: +2 C nejteplejší nastavení: +8 C Optimální je obvykle střední nastavení. Při hledání přesného nastavení mějte na paměti, že teplota uvnitř spotřebiče závisí na: teplotě místnosti četnosti otevírání dveří spotřebiče množství uložených potravin umístění spotřebiče. 3.3 Funkce rychlého zmrazení Funkci rychlého zmrazení můžete zapnout stisknutím tlačítka rychlého zmrazení. Rozsvítí se kontrolka LED, která odpovídá symbolu rychlého zmrazení. Funkci rychlého zmrazení můžete vypnout opětovným stisknutím tlačítka rychlého zmrazení. Kontrolka rychlého zmrazení zhasne. Funkce se automaticky vypne za 52 hodin. 3.4 Dveřní snímač Spotřebič je vybaven optickým snímačem otevřených dveří. Před příslušné okénko nepokládejte žádné předměty, abyste zajistili správnou funkci. 4. DENNÍ POUŽÍVÁNÍ 4.1 Zmrazování čerstvých potravin Mrazicí oddíl se hodí pro zmrazování čerstvých potravin a dlouhodobé uložení zmrazených a hlubokozmrazených potravin. Chcete-li zmrazovat čerstvé potraviny, je nutné změnit střední nastavení. K rychlejšímu zmrazování otočte regulátorem teploty směrem na vyšší nastavení, abyste dosáhli maximálního chladu. Teplota chladicího oddílu pak může klesnout pod 0 C. V tomto případě otočte regulátorem teploty zpět na teplejší nastavení. Čerstvé potraviny, které chcete zmrazit, položte do horního oddílu. 4.2 Skladování zmrazených potravin Po prvním spuštění spotřebiče nebo po jeho dlouhodobé odstávce nechte spotřebič před vložením potravin běžet nejméně 2 hodiny na vyšší nastavení. V případě náhodného rozmrazení, například z důvodu výpadku proudu, a pokud výpadek proudu trval delší dobu, než je uvedeno v tabulce technických údajů, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned uvařit či upéct a potom opět zmrazit (po ochlazení). 4.3 Rozmrazování Hlubokozmrazené nebo zmrazené potraviny je možné před použitím rozmrazit v chladničce ne

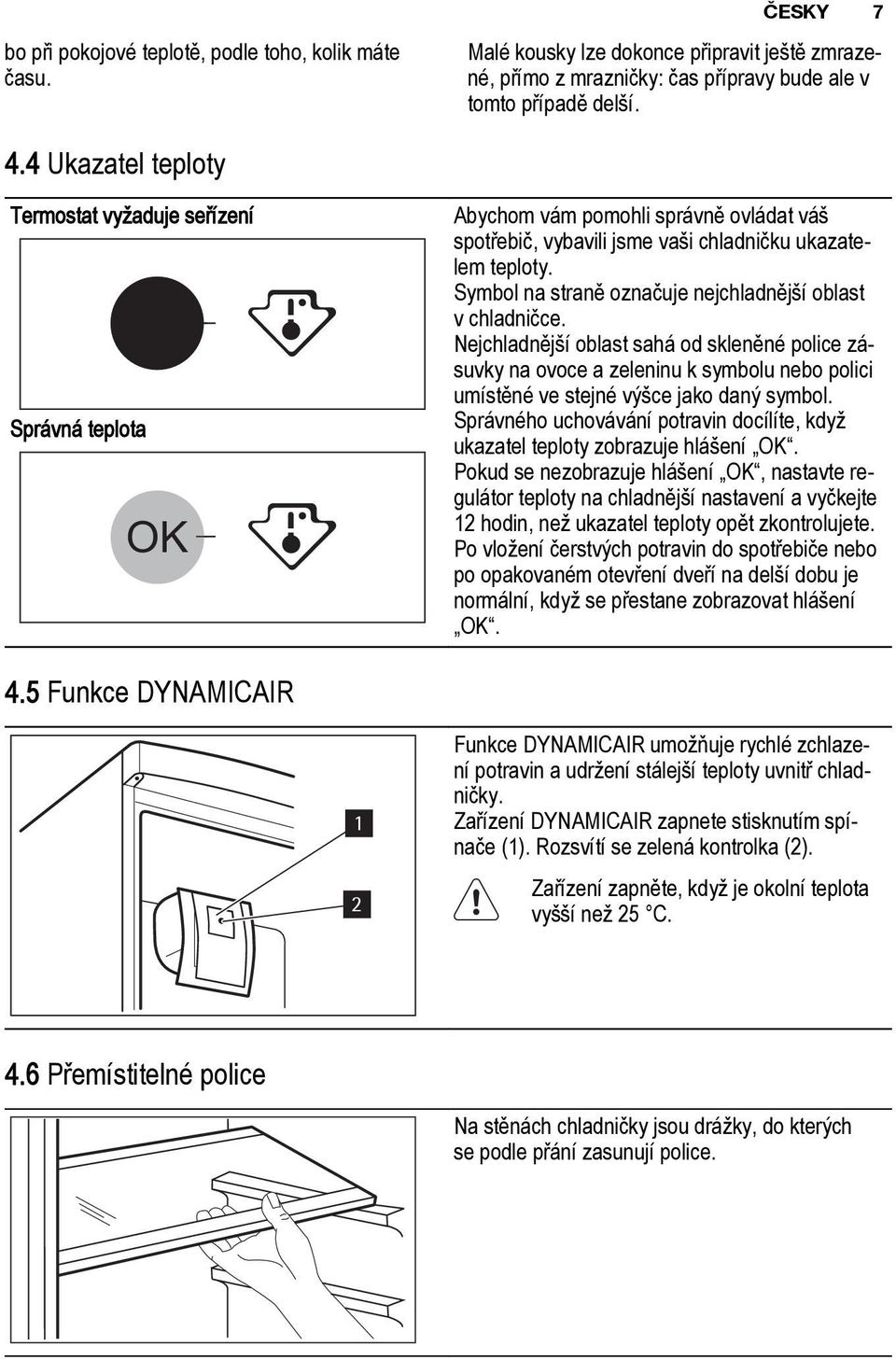

7 ČESKY 7 bo při pokojové teplotě, podle toho, kolik máte času. Malé kousky lze dokonce připravit ještě zmrazené, přímo z mrazničky: čas přípravy bude ale v tomto případě delší. 4.4 Ukazatel teploty Termostat vyžaduje seřízení Správná teplota OK Abychom vám pomohli správně ovládat váš spotřebič, vybavili jsme vaši chladničku ukazatelem teploty. Symbol na straně označuje nejchladnější oblast v chladničce. Nejchladnější oblast sahá od skleněné police zásuvky na ovoce a zeleninu k symbolu nebo polici umístěné ve stejné výšce jako daný symbol. Správného uchovávání potravin docílíte, když ukazatel teploty zobrazuje hlášení OK. Pokud se nezobrazuje hlášení OK, nastavte regulátor teploty na chladnější nastavení a vyčkejte 12 hodin, než ukazatel teploty opět zkontrolujete. Po vložení čerstvých potravin do spotřebiče nebo po opakovaném otevření dveří na delší dobu je normální, když se přestane zobrazovat hlášení OK. 4.5 Funkce DYNAMICAIR 1 2 Funkce DYNAMICAIR umožňuje rychlé zchlazení potravin a udržení stálejší teploty uvnitř chladničky. Zařízení DYNAMICAIR zapnete stisknutím spínače (1). Rozsvítí se zelená kontrolka (2). Zařízení zapněte, když je okolní teplota vyšší než 25 C. 4.6 Přemístitelné police Na stěnách chladničky jsou drážky, do kterých se podle přání zasunují police.

8 Police na láhve Láhve položte (hrdly dopředu) do roštu umístěného v chladničce. Pokud je police umístěná vodorovně, položte na ní pouze zavřené láhve. Rošt na láhve můžete vpředu nadzdvihnout, abyste do něj mohli také uložit již otevřené lahve. Vytáhněte polici tak, abyste ji mohli natočit nahoru a položit na vyšší úroveň. 4.8 Umístění dveřních polic 1 Dveřní police můžete umístit do různé výšky a vkládat tak do nich různě velká balení potravin. Poličky nastavíte následovně: pomalu posunujte polici ve směru šipek, dokud se neuvolní, a pak ji zasuňte do zvolené polohy Vyjmutí košů na zmrazování potravin z mrazničky 1 2 Koše na zmrazování potravin jsou vybaveny zarážkou, aby se nedaly náhodně odstranit, nebo nevypadly. Chcete-li je z mrazničky vyjmout, vytáhněte koš směrem k sobě až na doraz, a pak jej vytáhněte ven zdvihnutím jeho přední části směrem nahoru. Chcete-li koš vrátit zpět, lehce nadzdvihněte přední část koše, abyste jej mohli vložit do mrazničky. Jakmile je koš nad zarážkami, zasuňte koš dozadu na jeho místo. 5. UŽITEČNÉ RADY A TIPY 5.1 Tipy pro úsporu energie Neotvírejte často dveře, ani je nenechávejte otevřené déle, než je nezbytně nutné. Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří námraza nebo led. V tomto případě je nutné nastavit

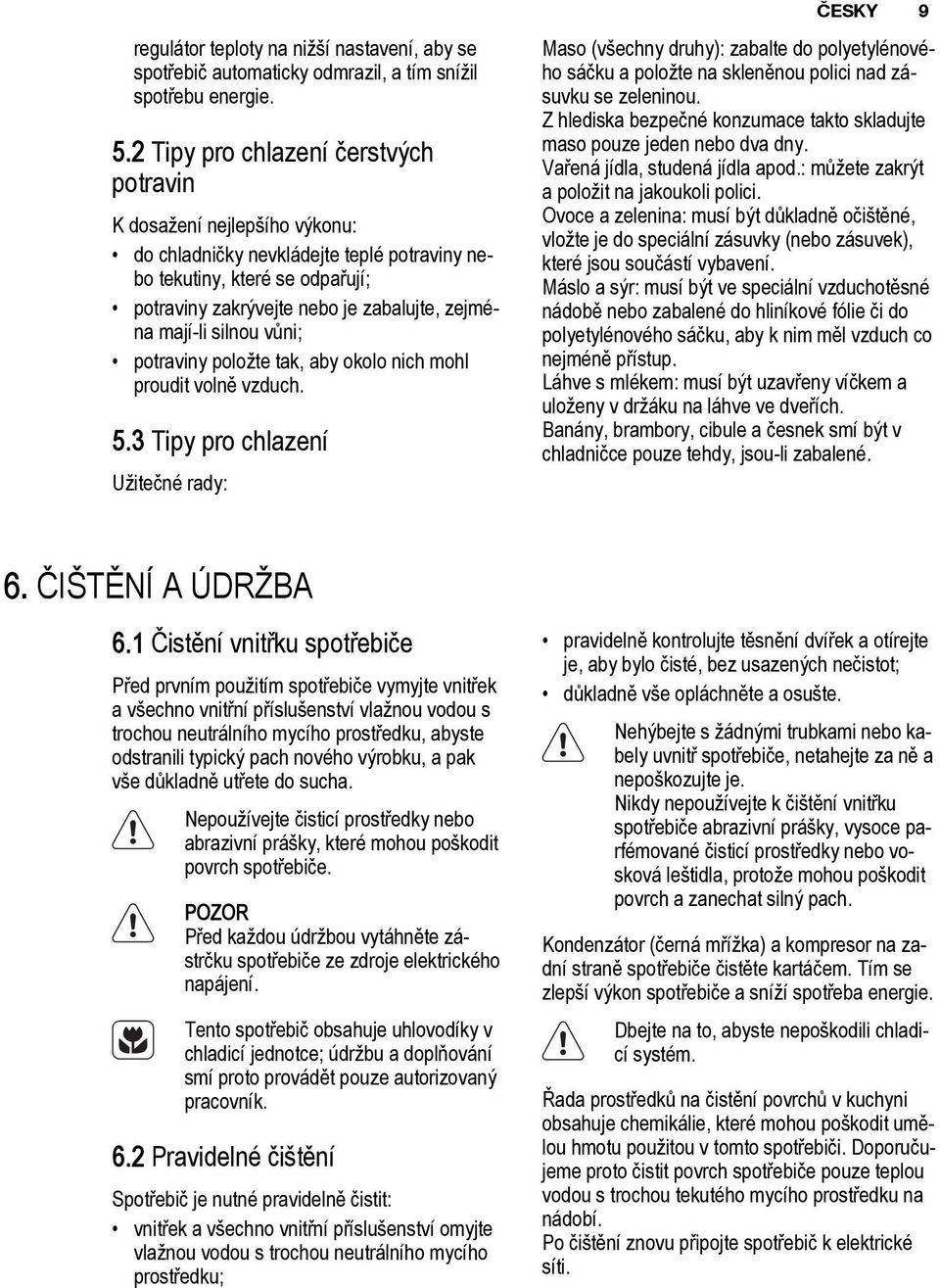

9 ČESKY 9 regulátor teploty na nižší nastavení, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie. 5.2 Tipy pro chlazení čerstvých potravin K dosažení nejlepšího výkonu: do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují; potraviny zakrývejte nebo je zabalujte, zejména mají-li silnou vůni; potraviny položte tak, aby okolo nich mohl proudit volně vzduch. 5.3 Tipy pro chlazení Užitečné rady: Maso (všechny druhy): zabalte do polyetylénového sáčku a položte na skleněnou polici nad zásuvku se zeleninou. Z hlediska bezpečné konzumace takto skladujte maso pouze jeden nebo dva dny. Vařená jídla, studená jídla apod.: můžete zakrýt a položit na jakoukoli polici. Ovoce a zelenina: musí být důkladně očištěné, vložte je do speciální zásuvky (nebo zásuvek), které jsou součástí vybavení. Máslo a sýr: musí být ve speciální vzduchotěsné nádobě nebo zabalené do hliníkové fólie či do polyetylénového sáčku, aby k nim měl vzduch co nejméně přístup. Láhve s mlékem: musí být uzavřeny víčkem a uloženy v držáku na láhve ve dveřích. Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené. 6. ČIŠTĚNÍ A ÚDRŽBA 6.1 Čistění vnitřku spotřebiče Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha. Nepoužívejte čisticí prostředky nebo abrazivní prášky, které mohou poškodit povrch spotřebiče. POZOR Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického napájení. Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto provádět pouze autorizovaný pracovník. 6.2 Pravidelné čištění Spotřebič je nutné pravidelně čistit: vnitřek a všechno vnitřní příslušenství omyjte vlažnou vodou s trochou neutrálního mycího prostředku; pravidelně kontrolujte těsnění dvířek a otírejte je, aby bylo čisté, bez usazených nečistot; důkladně vše opláchněte a osušte. Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je. Nikdy nepoužívejte k čištění vnitřku spotřebiče abrazivní prášky, vysoce parfémované čisticí prostředky nebo vosková leštidla, protože mohou poškodit povrch a zanechat silný pach. Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebiče čistěte kartáčem. Tím se zlepší výkon spotřebiče a sníží spotřeba energie. Dbejte na to, abyste nepoškodili chladicí systém. Řada prostředků na čistění povrchů v kuchyni obsahuje chemikálie, které mohou poškodit umělou hmotu použitou v tomto spotřebiči. Doporučujeme proto čistit povrch spotřebiče pouze teplou vodou s trochou tekutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektrické síti.

10 Odmrazování chladničky Během normálního používání se námraza automaticky odstraňuje z výparníku chladicího oddílu při každém vypnutí motoru kompresoru. Rozmrazená voda vytéká odtokovým otvorem do speciální nádoby na zadní straně spotřebiče nad motorem kompresoru, kde se odpařuje. Odtokový otvor pro rozmraženou vodu, který se nachází uprostřed žlábku v chladicím oddíle, se musí pravidelně čistit, aby voda nemohla přetéct a kapat na uložené potraviny. Používejte speciální čisticí nástroj, který najdete již zasunutý do odtokového otvoru. 6.4 Rozmrazování mrazničky Mrazicí oddíl tohoto modelu je beznámrazového typu "no frost". To znamená, že se v zapnutém spotřebiči nevytváří námraza ani na vnitřních stěnách, ani na potravinách. Zajišťuje to nepřetržitá cirkulace chladného vzduchu uvnitř oddílu automaticky řízeným ventilátorem. 7. ODSTRAŇOVÁNÍ ZÁVAD POZOR Při hledání a odstraňování závady vytáhněte zástrčku ze síťové zásuvky. Odstraňování závady, která není uvedena v tomto návodu, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním. Během normálního provozu vydává spotřebič různé zvuky (kompresor, cirkulace chladiva). Problém Možná příčina Řešení Spotřebič je hlučný. Spotřebič není správně instalován. Zkontrolujte, zda je ve stabilní poloze (všechny nožičky musejí být na podlaze). Spotřebič nefunguje. Osvětlení nefunguje. Zástrčka není správně zasunutá do síťové zásuvky. Spotřebič je bez proudu. Zásuvka není pod proudem. Osvětlení je v pohotovostním režimu. Vadná řídicí jednotka. Zástrčku zasuňte správně do síťové zásuvky. Zasuňte do zásuvky zástrčku jiného elektrického spotřebiče. Obraťte se na kvalifikovaného elektrikáře. Zavřete a otevřete dveře. Viz Výměna řídicí jednotky.

11 Problém Možná příčina Řešení Kompresor funguje Není správně nastavená teplota. Nastavte vyšší teplotu. nepřetržitě. Dveře nejsou správně zavřené. Viz Zavření dveří. Otvírali jste dveře příliš často. Nenechávejte dveře otevřené déle, než je nezbytně nutné. Po vnitřní zadní stěně chladničky stéká voda. Teplota potravin je příliš vysoká. Teplota v místnosti je příliš vysoká. Během automatického odmrazování se na zadní stěně rozmrazuje námraza. Nechte potraviny vychladnout na teplotu místnosti, a teprve pak je vložte do spotřebiče. Snižte teplotu v místnosti. Nejde o závadu. V chladničce teče voda. Odtokový otvor je ucpaný. Vyčistěte odtokový otvor. Na podlahu teče voda. Teplota ve spotřebiči je příliš nízká/vysoká. Vložené potraviny brání odtoku vody do odtokového otvoru. Vývod rozmrazené vody (kondenzátu) neústí do odpařovací misky nad kompresorem. Není správně nastavený regulátor teploty. Projevuje-li se závada i po provedení výše uvedených úkonů, zavolejte do nejbližšího autorizovaného servisního střediska. Jejich seznam najdete na konci této příručky. 7.1 Výměna řídicí jednotky Tento spotřebič je vybaven vnitřním osvětlením pomocí LED diod s dlouhou životností. Řídicí jednotku smí vyměňovat pouze autorizované servisní středisko. Kontaktujte servisní středisko. 7.2 Zavření dveří ČESKY 11 Přemístěte potraviny tak, aby se nedotýkaly zadní stěny. Vložte vývod rozmrazené vody (kondenzátu) do odpařovací misky. Nastavte vyšší/nižší teplotu. 1. Vyčistěte těsnění dveří. 2. V případě potřeby vadné těsnění dveří vyměňte. Spojte se s poprodejním servisem. 8. INSTALACE UPOZORNĚNÍ Přečtěte si pečlivě "Bezpečnostní informace" ještě před instalací k zajištění bezpečnosti a správného provozu spotřebiče. 8.1 Umístění Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

12 12 Klimatická třída Okolní teplota SN +10 C až + 32 C N +16 C až + 32 C ST +16 C až + 38 C T +16 C až + 43 C 8.2 Připojení k elektrické síti Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpisy. Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů. Tento spotřebič je v souladu se směrnicemi EHS. 8.3 Umístění 100 mm min A B Spotřebič musí být instalovaný v dostatečné vzdálenosti od zdrojů tepla, jako jsou radiátory, bojlery, přímý sluneční svit apod. Ujistěte se, že vzduch může volně cirkulovat kolem zadní části spotřebiče. Jestliže je spotřebič umístěný pod závěsnými skříňkami kuchyňské linky, je pro zajištění správného výkonu nutná minimální vzdálenost mezi horní částí spotřebiče a závěsnými skříňkami alespoň 100 mm. Pokud je to však možné, spotřebič pod závěsné skříňky nestavte. Správné vyrovnání zajišťuje jedna nebo více seřiditelných nožiček na spodku spotřebiče. 20 mm UPOZORNĚNÍ Zástrčka musí být i po instalaci dobře přístupná, aby bylo možné spotřebič odpojit od elektrické sítě. 8.4 Zadní rozpěrky Dvě rozpěrky naleznete v sáčku s dokumentací. Při montáži rozpěrek postupujte následovně: 1. Uvolněte šroub. 2. Zasuňte rozpěrku pod šroub. 3. Otočte rozpěrku do správné polohy. 4. Utáhněte všechny šrouby.

13 ČESKY Vyrovnání Při umístění spotřebiče zajistěte, aby stál vodorovně. Můžete ho vyrovnat seřízením dvou dolních předních nožiček. 8.6 Změna směru otvírání dveří A B UPOZORNĚNÍ Před každou činností vytáhněte zástrčku ze síťové zásuvky. E F K provedení následujícího postupu doporučujeme přizvat další osobu, která bude dveře spotřebiče v průběhu práce držet. C D Chcete-li změnit směr otvírání dveří, postupujte takto: Otevřete dveře. Vyšroubujte střední závěs (B). Sejměte plastovou podložku (A). Vyjměte podložku (F) a přesuňte ji na opačnou stranu čepu závěsu (E). Sejměte dveře. Vyjměte levý čep středního závěsu (C, D) a přemontujte jej na opačnou stranu. Čep středního závěsu (E) nasaďte do levého otvoru dolních dveří. Odšroubujte čep horního závěsu a zašroubujte ho na opačné straně.

14 14 A Odstraňte kryt pomocí nástroje. (A). Odšroubujte čep dolního závěsu (B) a podložku (C) a nasaďte je na opačné straně. Kryt (A) nasaďte zpět na opačné straně. C B C C B B A A Odstraňte kryty (B). Odstraňte krytky čepů (A). Odšroubujte držadla (C) a připevněte je na opačné straně. Dolní držadlo umístěte na horní dveře a horní držadlo na dveře dolní. Krytky čepů (A) nasaďte na opačné straně. Na závěr zkontrolujte následující: Všechny šrouby jsou dotažené. Magnetické těsnění přiléhá ke skříni. Dveře se dobře otvírají i zavírají. Při nízké okolní teplotě (např. v zimě) se může stát, že těsnění nebude dokonale doléhat. V takovém případě počkejte, až těsnění samo přilne. Pokud nechcete změnu směru otvírání dveří provádět sami, obraťte se na nejbližší středisko poprodejního servisu. Odborník z poprodejního servisu provede změnu směru otevírání dveří na vaše náklady. 9. ZVUKY Během normálního provozu vydává spotřebič různé zvuky (kompresor, cirkulace chladiva). OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

15 ČESKY 15 CLICK! CLICK! BRRR! BRRR! BLUBB! BLUBB! HISSS! HISSS!

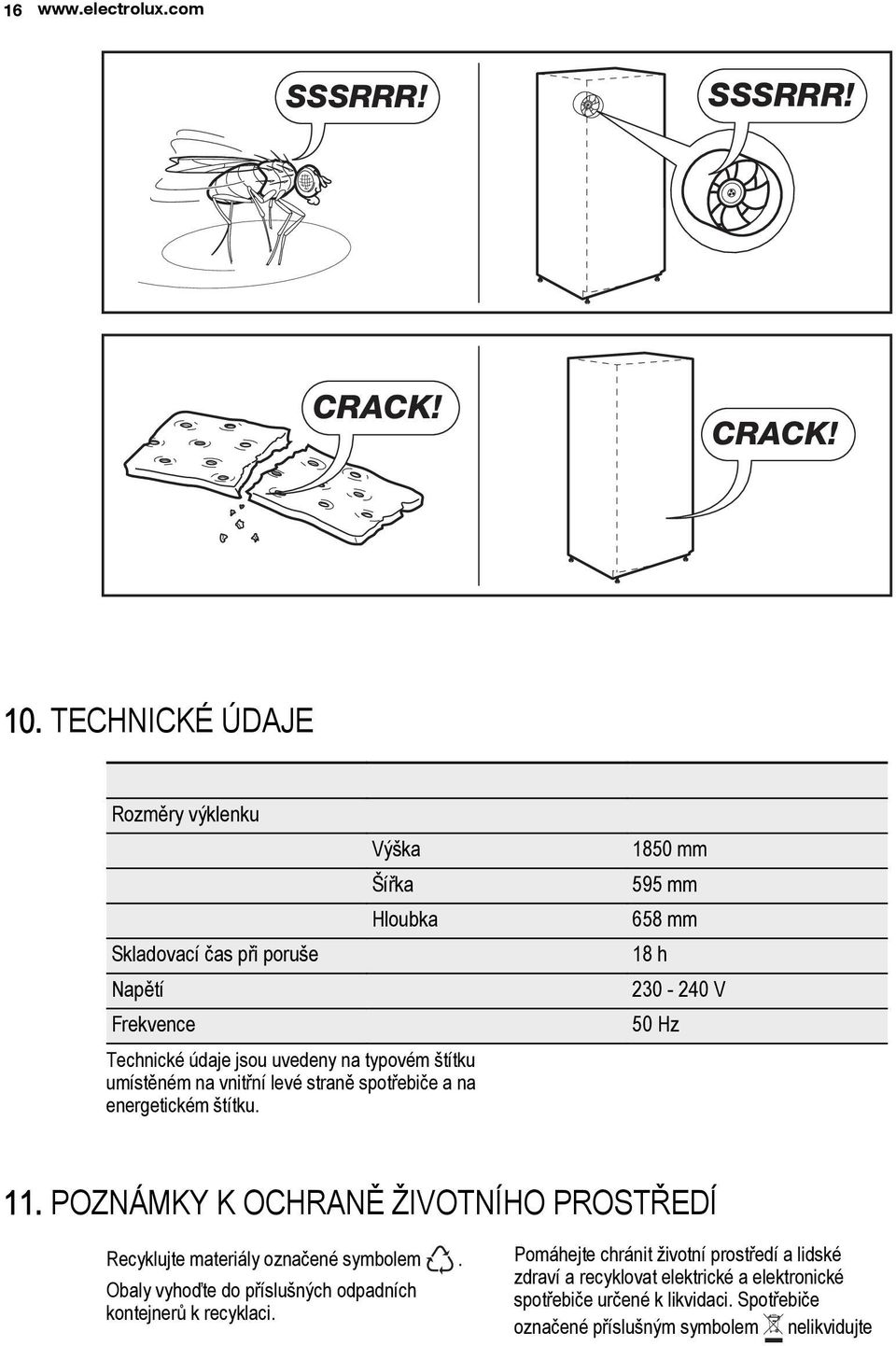

16 16 SSSRRR! SSSRRR! CRACK! CRACK! 10. TECHNICKÉ ÚDAJE Rozměry výklenku Výška Šířka Hloubka 1850 mm 595 mm 658 mm Skladovací čas při poruše 18 h Napětí V Frekvence 50 Hz Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku. 11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ Recyklujte materiály označené symbolem. Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

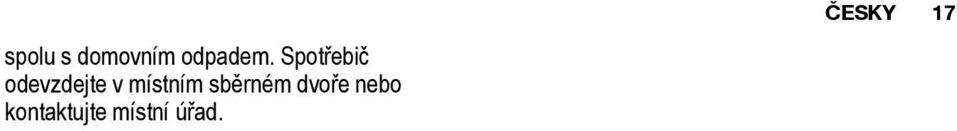

17 spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad. ČESKY 17

18 18 SISUKORD 1. OHUTUSINFO SEADME KIRJELDUS JUHTPANEEL IGAPÄEVANE KASUTAMINE VIHJEID JA NÄPUNÄITEID PUHASTUS JA HOOLDUS VEAOTSING PAIGALDAMINE HELID TEHNILISED ANDMED JÄÄTMEKÄITLUS SULLE MÕELDES Täname Teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Nutika ja stiilse disaini kõrval ei ole unustatud ka Teid. Ükskõik, millal Te seda ka ei kasuta suurepärastes tulemustes võite alati alati kindel olla. Teretulemast Electroluxi! Külastage meie veebisaiti: Leiate nõuandeid, brošüüre, veaotsingu, teavet teeninduse kohta: Võite registreerida oma toote parema teeninduse saamiseks: Saate osta lisaseadmeid, tarvikuid ja originaalvaruosi: KLIENDITEENINDUS Soovitame alati kasutada originaalvaruosi. Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed. Andmed leiate andmesildilt. Mudel, tootenumber (PNC), seerianumber. Hoiatus / oluline ohutusinfo. Üldine info ja nõuanded Keskkonnainfo Jäetakse õigus teha muutusi.

19 1. OHUTUSINFO Teie turvalisuse huvides ning tagamaks õiget kasutamist lugege kasutusjuhend, sh näpunäited ja hoiatused, hoolikalt läbi, enne kui paigaldate masina ja kasutate seda esimest korda. Et vältida asjatuid vigu ja õnnetusi, on tähtis tagada, et kõik seadet kasutavad inimesed tunneksid põhjalikult selle käitamist ja ohutusseadiseid. Hoidke need juhised alles ja veenduge, et need oleksid alati seadmega kaasas, kui selle asukohta muudetakse või seadme müümise korral, nii et kõik kasutajad oleksid kogu seadme kasutusaja jooksul selle kasutamisest ja ohutusest põhjalikult informeeritud. Elu ja materiaalse vara turvalisuse huvides tuleb kinni pidada selles kasutusjuhendis toodud ettevaatusabinõudest, sest mittejärgimisest tingitud kahjustuste eest tootja ei vastuta. 1.1 Laste ja riskirühma kuuluvate inimeste turvalisus See seade ei ole ette nähtud kasutamiseks isikute (sh laste) poolt, kelle füüsilised, sensoorsed või vaimsed võimed või kogemuse ja teadmiste puudus seda ei võimalda, v.a. juhul, kui nende üle teostab järelvalvet või neid juhendab seadme kasutamisel isik, kes nende turvalisuse eest vastutab. Laste puhul tuleb jälgida, et nad seadmega mängima ei hakkaks. Hoidke kogu pakend lastele kättesaamatus kohas. Lämbumisoht. Seadme utiliseerimisel tõmmake pistik pesast välja, lõigake toitekaabel läbi (võimalikult seadme lähedalt) ja võtke ära uks, et mängivad lapsed ei saaks elektrilööki ega sulgeks end kappi. Juhul kui käesolev magnetiseeritud uksetihenditega versioon vahetab välja vanema vedrulukustussüsteemiga seadme, siis enne vana seadme äraviskamist veenduge, et lukustusmehhanismi poleks võimalik enam kasutada. Vastasel juhul võib seade muutuda lapse jaoks surmalõksuks. 1.2 Üldine ohutus HOIATUS Hoidke ventilatsiooniavad vabad nii eraldiseisva kui ka sisseehitatud seadme puhul. EESTI 19 Seade on mõeldud toiduainete ja/või jookide selles juhises kirjeldatud viisil koduseks säilitamiseks. Ärge kasutage sulatamise kiirendamiseks mehaanilisi seadmeid või muid kunstlikke vahendeid. Ärge kasutage külmikus muid elektriseadmeid (näiteks jäätisevalmistajaid), kui tootja ei ole vastavat sobivust otseselt kinnitanud. Vältige jahutusaine süsteemi kahjustamist. Külmiku jahutussüsteemis olev jahutusaine isobutaan (R600a) on üsna keskkonnaohutu, kuid siiski tuleohtlik looduslik gaas. Seadme transpordi ja paigaldamise ajal tuleb vältida jahutusaine süsteemi komponentide kahjustamist. Kui jahutusaine süsteem peaks viga saama: vältige tuleallikate lähedust, õhutage põhjalikult ruumi, milles seade paikneb. Seadme parameetrite muutmine või selle mis tahes viisil modifitseerimine on ohtlik. Toitejuhtme kahjustamine võib põhjustada lühiühenduse, tulekahju ja/või elektrilöögi. HOIATUS Elektriliste komponentide (toitejuhe, pistik, kompressor) asendustööd tuleb ohu vältimiseks tellida kvalifitseeritud tehnikult või teenusepakkujalt. 1. Toitejuhtme pikendamine on keelatud. 2. Veenduge, et toitepistik ei ole seadme tagakülje poolt muljutud ega kahjustatud. Muljutud või kahjustatud toitepistik võib üle kuumeneda ja põhjustada tulekahju. 3. Tagage juurdepääs seadme toitepistikule. 4. Ärge eemaldage pistikut juhtmest tõmbamise teel. 5. Kui toitepesa logiseb, siis ärge toitepistikut sisestage. Elektrilöögi- või tuleoht! 6. Seadet ei tohi kasutada ilma sisevalgusti katteta (kui see on ette nähtud). See seade on raske. Seda liigutades olge ettevaatlik. Ärge eemaldage ega puudutage sügavkülmas olevaid esemeid, kui teie käed on niisked/märjad, kuna see võib põhjustada nahamarrastusi või külmahaavandeid.

20 20 Vältige seadme pikemaajalist kokkupuudet otsese päikesevalgusega. Selles seadmes kasutatavad lambid (kui need on ette nähtud) on mõeldud kasutamiseks üksnes kodumasinates. Need ei sobi ruumide valgustamiseks. 1.3 Igapäevane kasutamine Ärge asetage tuliseid nõusid seadme plastmassist osadele. Ärge hoidke seadmes kergestisüttivat gaasi või vedelikku, sest need võivad plahvatada. Ärge paigutage toiduaineid vastu tagaseinas asuvat õhu väljalaskeava. (Kui on tegemist härmatisevaba seadmega) Külmutatud toituaineid ei tohi pärast sulatamist uuesti külmutada. Säilitage eelpakendatud sügavkülmutatud toitu vastavalt toidu tootja juhistele. Rangelt tuleb järgida seadme tootja poolseid hoiustamisnõuandeid. Vaadake vastavaid juhiseid. Ärge paigaldage külmikusse gaseeritud jooke, kuna see tekitab anumas rõhju, mis võib põhjustada plahvatuse, mis omakorda kahjustab seadet. Seadmega tehtud jää võib otse seadmest söömisel külmapõletust tekitada. 1.4 Hooldus ja puhastamine Enne hooldust lülitage seade välja ja eemaldage toitepistik seinakontaktist. Ärge puhastage masinat metallist esemetega. Ärge kasutage seadmest härmatise eemaldamiseks teravaid esemeid. Kasutage plastmassist kaabitsat. Kontrollige regulaarselt külmutuskapi sulamisvee äravoolu. Vajadusel puhastage äravooluava. Kui see on ummistunud, koguneb vesi seadme põhja. 1.5 Paigaldamine Elektriühenduse puhul jälgige hoolikalt vastavas alalõigus toodud juhiseid. Pakkige seade lahti ja kontrollige kahjustuste osas. Ärge ühendage seadet, kui see on viga saanud. Teatage võimalikest kahjustustest koheselt toote müüjale. Sel juhul jätke pakend alles. On soovitatav enne seadme taasühendamist oodata vähemalt kolm tundi, et õli saaks kompressorisse tagasi voolata. Seadme ümber peab olema küllaldane õhuringlus, selle puudumine toob kaasa ülekuumenemise. Et tagada küllaldane ventilatsioon, järgige paigaldamisjuhiseid. Kus võimalik, peaks seadme tagakülg olema vastu seina, et vältida soojade osade (kompressor, kondensaator) puudutamist ja võimalikke põletusi. Seade ei tohi asuda radiaatorite või pliitide lähedal. Pärast seadme paigaldamist veenduge, et toitepistikule oleks olemas juurdepääs. Ühendage ainult joogiveevarustusega (kui veeühendus on ette nähtud). 1.6 Hooldus Kõik seadme ühendamisega seotud elektritööd peab tegema kvalifitseeritud elektrik või kompetentne isik. Ärge eemaldege LED-valgusti katet. LED-valgustipaneeli asendamiseks võtke ühendust teeninduskeskusega. Toodet on lubatud hooldada ainult selleks volitatud hoolduskeskuses ning kasutada tohib ainult originaalvaruosi. 1.7 Keskkonnakaitse Käesolev seade ei sisalda osoonikihti kahjustada võivaid gaase ei selle külmutussüsteemis ega isolatsioonimaterjalides. Seadet ei tohi likvideerida koos muu olmeprügiga. Isolatsioonivaht sisaldab kergestisüttivaid gaase: seade tuleb utiliseerida vastavalt kohaldatavatele määrustele, mille saate oma kohalikust omavalitsusest. Vältige jahutusseadme kahjustamist, eriti taga soojusvaheti läheduses. Selles seadmes kasutatud materjalid, millel on sümbol, on korduvkasutatavad.

21 2. SEADME KIRJELDUS EESTI Puuviljasahtlid 2 Klaasriiulid 3 Dünaamiline õhujahutus 4 Pudelirest 5 Juhtseadis 6 Võiriiul 7 Ukseriiul 8 Pudeliriiul 9 Külmutussahtlid 10 Andmesilt 3. JUHTPANEEL

22 Temperatuuri indikaator LED 2 Funktsiooni Fast Freeze indikaator 3 Ukseandur 4 Funktsiooni Fast Freeze nupp 5 Temperatuuriregulaator 3.1 Sisselülitamine Pange toitepistik pistikupessa. 3.2 Temperatuuri reguleerimine Seadme töölerakendamiseks toimige järgmiselt: puudutage temperatuuriregulaatori nuppu, kuni süttib nõutud temperatuurile vastav LED. Valimine toimub progresseeruvalt, vahemikus 2 kuni 8 C. Esimesel puudutusel hakkab vilkuma kehtiva sätte LED. Igal nupu puudutamisel liigub valitava temperatuuri säte 1 astme võrra edasi. Vastav LED vilgub mõnda aega. Puudutage valikunuppu seni, kuni olete valinud vajaliku temperatuuri. Valik jääb püsima kõige külmem säte: +2 C kõige soojem säte: +8 C Kõige sobivam on tavaliselt keskmine säte. Siiski tuleb sobiva sätte valimiseks pidada meeles, et seadme sisetemperatuur sõltub: ruumi temperatuurist; ukse avamise sagedusest; säilitatava toidu kogusest; seadme asukohast. 3.3 Kiirkülmutusfunktsioon Kiirkülmutusfunktsiooni saate sisse lülitada kiirkülmutusnupu abil. Süttib kiirkülmutust tähistava sümboliga LED-indikaator. Kiirkülmutusfunktsiooni saate välja lülitada kiirkülmutusnuppu uuesti vajutades. Kiirkülmutuse indikaator kustub. See funktsioon lülitub 52 tunni pärast automaatselt välja. 3.4 Ukseandur Seadmel on ukse avatust tuvastav optiline andur. Korrektse toimimise tagamiseks ärge pange midagi vastava akna ette. 4. IGAPÄEVANE KASUTAMINE 4.1 Värske toidu sügavkülmutamine Sügavkülmuti vahe sobib värske toidu sügavkülmutamiseks ja külmutatud ning sügavkülmutatud toidu pikaajaliseks säilitamiseks. Värskete toiduainete külmutamiseks ei ole vajalik muuta seadeid. Ükskõik, millist külmutust soovite, keerake regulaator maksimaalse külmutuse asendisse. Selles asendis langeb jahuti temperatuur alla 0 C. Kui juhtute termoregulaatorit seadma soojemale temperatuurile. Paigaldage külmutamiseks mõeldud värsked toiduained ülemisse osasse. 4.2 Sügavkülmutatud toidu säilitamine Esmakordsel käivitamisel või pärast pikemaaegset mittekasutamist tuleb lasta seadmel vähemalt 2 tundi kõrgemate seadetega töötada, enne kui asetate toiduained seadmesse. Juhuslikul ülessulatamisel, näiteks voolukatkestuse tõttu, kui vool on olnud ära pikemalt väärtusest, mis on äratoodud tehnilise iseloomustuse peatükis "temperatuuri tõusu aeg", peab ülessulanud toiduained koheselt ära tarbima või valmistama ning seejärel uuesti külmutama (peale mahajahtumist). 4.3 Sulatamine Sügavkülmutatud või külmutatud toidu võib enne kasutamist külmikuvahes või toatemperatuuril üles sulatada, olenevalt sellest, kui palju selleks aega on. Väikesi tükke võib valmistada ka külmutatult, otse sügavkülmikust: sel juhul kulub toiduvalmistamiseks rohkem aega.

23 EESTI Temperatuuri indikaator Termostaati tuleb reguleerida Õige temperatuur OK Et saaksite oma seadme tööd paremini kontrollida, on külmikule lisatud temperatuuri indikaator. Küljel asuv sümbol näitab, milline on külmiku kõige külmem ala. Kõige külmem ala kulgeb puu- ja juurviljasahtli klaasriiuli juurest kuni sümbolini või riiulini, mis paikneb sümboliga samal kõrgusel. Toidu õigeks säilitamiseks veenduge, et temperatuuri indikaator kuvaks teadet "OK". Kui teadet "OK" ei ole, seadke temperatuuriregulaator külmemale sättele ja oodake 12 tundi, enne kui temperatuuri indikaatorit uuesti kontrollite. Kui olete seadmesse pannud värskeid toiduaineid või külmiku ust sagedasti avanud, on normaalne, et teade "OK" mõneks ajaks kaob. 4.5 Funktsioon DYNAMICAIR 1 2 Funktsioon DYNAMICAIR soodustab toidu kiiret jahtumist ja ühtlasemat temperatuuri külmkapis. Funktsiooni aktiveerimiseks DYNAMICAIR vajutage lülitit (1). Süttib roheline indikaator (2). Lülitage funktsioon sisse, kui ümbritsev temperatuur on üle 25 C. 4.6 Liigutatavad riiulid Külmiku seintel on mitu liugurit, tänu millele saab riiuleid paigaldada nii, nagu teile meeldib.

24 Pudelirest Asetage pudelid (suuga ukse poole) eelnevalt paika pandud riiulile. Kui rest on paigutatud horisontaalselt, asetage sinna ainult kinnised pudelid. Seda pudeliriiulit saab kallutada, nii et saate seal hoida ka juba avatud pudeleid. Selleks tõmmake riiulit ülespoole, et saaksite seda ülespoole pöörata ja kõrgemale tasandile paigutada. 4.8 Ukseriiulite paigutamine Erineva suurusega toidupakendite hoiustamiseks saab ukseriiuleid paigutada erinevatele kõrgustele. Selleks võite teha järgmist: tõmmake riiulit järk-järgult nooltega näidatud suunas, kuni see lahti tuleb, ning paigutage soovikohaselt ümber. 4.9 Sahtlite eemaldamine sügavkülmutist 1 2 Külmutussahtlid on varustatud tõkisega, et vältida nende kogemata eemaldamist või väljakukkumist. Sahtli eemaldamisel sügavkülmutist tõmmake seda enda poole ja lõpp-punktini jõudmisel eemaldage sahtel, tõstes selle esiosa ülespoole. Sahtli tagasipanemisel tõstke veidi selle esiosa, et sahtel sügavkülmutisse sisestada. Kui olete jõudnud lõpp-punktini, siis lükake sahtlid tagasi oma kohtadele. 5. VIHJEID JA NÄPUNÄITEID 5.1 Näpunäiteid energia säästmiseks Ärge avage ust sageli ega jätke seda lahti kauemaks kui vältimatult vajalik. Kui ümbritsev temperatuur on kõrge, temperatuuri regulaatori seade kõrgem ja seade on täis laetud, võib kompressor pidevalt töötada, mis põhjustab härmatise või jää tekkimist aurustil. Sel juhul tuleb temperatuuri regulaator

25 EESTI 25 keerata madalamale seadele, et võimaldada automaatset sulatust ja säästa nii energiakulu. 5.2 Märkusi värske toidu säilitamiseks külmikus Parima tulemuse saamiseks: ärge säilitage sooja toitu ega auravaid vedelikke külmikus; katke toit kinni või pakkige sisse, eriti kui sellel on tugev lõhn; asetage toit nii, et õhk võiks selle ümber vabalt ringelda. 5.3 Näpunäiteid külmiku kasutamiseks Kasulikke näpunäiteid: Liha (iga tüüpi): mähkige polüteenkottidesse ja asetage klaasist riiulile köögiviljasahtli kohal. Turvalisuse huvides säilitage sel viisil ainult üks või kaks päeva. Keedetud toiduained, külmad road jne: tuleks knni katta ja võib asetada mistahes riiulile. Puu- ja köögivili: need tuleb korralikult puhastada ja asetada kaasasoleva(te)sse spetsiaalse(te)sse sahtli(te)sse. Või ja juust: need tuleb panna spetsiaalsetesse õhukindlalt sulguvatesse karpidesse või mähkida fooliumi või polüteenkottidesse, et suruda välja võimalikult palju õhku. Piimapudelid: neil peab olema kork ning neid tuleks hoida uksel olevas pudeliraamis. Pakendamata banaane, kartuleid, sibulaid ja küüslauku ei tohi hoida külmikus. 6. PUHASTUS JA HOOLDUS 6.1 Sisemuse puhastamine Enne seadme esmakordset kasutamist, peske seadme sisemus ja kõik lisatarvikud leige vee ja neutraalse seebiga eemaldamaks uutele toodetele omast lõhna ja kuivatage seade hoolikalt. Ärge kasutage pesuvahendeid ja abrasiivseid pulbreid, kuna need kahjustavad sisepindu. ETTEVAATUST Enne mistahes hooldustegevust tõmmake seadme toitejuhe seinast. Käesoleva seadme jahutussüsteemis on süsivesinikku; seega peab hooldust ja täitmist korraldama ainult volitatud tehnik. 6.2 Perioodiline puhastamine Seadet tuleb regulaarselt puhastada: puhastage sisemus ja tarvikud leige veega ning neutraalse seebiga; kontrollige regulaarselt ukse tihendeid ja pühkige neid, et need oleksid puhtad; loputage ja kuivatage korralikult. Ärge tõmmake, liigutage ega vigastage kapis olevaid torusid ja/või juhtmeid. Ärge kunagi kasutage pesuaineid, abrasiivseid pulbreid, tugevalt lõhnastatud puhastustooteid või vahapolituure sisemuses puhastamiseks, sest see rikub pindu ja jätab kappi tugeva lõhna. Puhastage seadme tagaküljel asuv kondensaator (must võrestik) ja kompressor harjaga. See parandab seadme jõudlust ja vähendab elektritarbimist. Olge ettevaatlik, et mitte vigastada jahutussüsteemi. Mitmed köögipindade puhastusvahendid sisaldavad kemikaale, mis võivad kahjustada selles seadmes kasutatud plastmasse. Seetõttu soovitatakse puhastada seda seadet väljast ainult sooja veega, millele on lisatud pisut nõudepesuvahendit. Pärast puhastamist ühendage seade uuesti vooluvõrku.

26 Külmiku sulatamine Normaalkasutuse ajal eemaldatakse härmatis külmiku aurusti küljest automaatselt iga kord, kui kompressor seiskub. Sulamisvesi nõrgub väljavooluava kaudu spetsiaalsesse seadme tagaküljel kompressori kohal asuvasse anumasse, kus see aurustub. Puhastage regulaarselt külmiku sees keskel olevat äravooluava auku, et ära hoida vee kogunemist ja külmikus olevatesse toiduainetesse imbumist. Kasutage spetsiaalset puhastajat, mis on väljavooluavasse juba asetatud. 6.4 Sügavkülmuti sulatamine Seevastu on selle mudeli sügavkülmiku osa "mittejäätuvat" tüüpi. See tähendab, et jääkirmet ei teki, kui seade töötab, ei sisemistele seintele ega toidule. Jääkirme puudumine on tingitud automaatjuhitava ventilaatori poolt liikuma pandud külma õhu pidevast ringlemisest sügavkülmikus. 7. VEAOTSING ETTEVAATUST Enne probleemide lahendamist eemaldage toitejuhe vooluvõrgust. Käesolevas kasutusjuhendis mitte leiduva tõrke kõrvaldamisega võib tegeleda ainult kvalifitseeritud elektrik või pädev isik. Probleem Võimalik põhjus Lahendus Seade teeb liiga valju müra. Seade ei tööta. Seade ei ole õigesti paigaldatud. Toitepistik ei ole korralikult pistikupessa ühendatud. Seade ei saa toidet. Pistikupesas ei ole voolu. Tavakasutusel võib seade tuua kuuldavale mõningaid helisid (kompressor, külmutusagensi süsteem). Veenduge, et seadme asend on stabiilne (kõik jalad peavad olema vastu põrandat). Ühendage toitepistik pistikupessa. Ühendage pistikupessa mõni muu elektriseade. Võtke ühendust kvalifitseeritud elektrikuga. Valgusti ei tööta. Valgusti on ooterežiimis. Sulgege ja avage uks. Seadis on defektne. Vt jaotist "Juhtseadise asendamine".

27 Probleem Võimalik põhjus Lahendus Kompressor töötab pidevaltdistatud. Temperatuur ei ole õigesti sea Valige kõrgem temperatuur. Uks ei ole korralikult suletud. Vt jaotist "Ukse sulgemine". Ust on avatud liiga tihti. Ärge hoidke ust lahti kauem kui vaja. Vesi voolab mööda külmutuskapi tagapaneeli. Vesi voolab külmutuskappi. Vesi voolab maha. Temperatuur seadmes on liiga madal/kõrge. Toidu temperatuur on liiga kõrge. Kui seade ei hakka tööle ka pärast loetletud punktide kontrollimist, pöörduge lähimasse teeninduskeskusse. Loendi leiate selle juhendi lõpus. 7.1 Juhtseadise asendamine Seade on varustatud pikaajalise sisemise LEDvalgustiga. Juhtseadist tohib vahetada ainult hoolduskeskuse töötaja. Pöörduge kohalikku hoolduskeskusse. EESTI 27 Laske toidul jahtuda toatemperatuurini, enne kui selle külmikusse asetate. Alandage toa temperatuuri. See on õige. Toa temperatuur on liiga kõrge. Automaatse sulatamisprotsessi ajal sulab tagapaneelil olev härmatis. Vee väljavooluava on ummistunud. Puhastage vee väljavooluava. Toiduained takistavad vee voolamist veekogumisnõusse. vastu tagapaneeli. Veenduge, et toiduained ei ole Sulamisvesi ei voola kompressori kohal asuvasse aurustulujuhik aurustumisrenni. Kinnitage sulamisvee väljavoomisrenni. Temperatuuriregulaator ei ole Valige kõrgem/madalam temperatuur. õigesti seadistatud. 7.2 Ukse sulgemine 1. Puhastage uksetihendid. 2. Vajadusel asendage katkised uksetihendid uutega. Pöörduge müügijärgse teeninduse poole. 8. PAIGALDAMINE HOIATUS Lugege "Ohutusjuhendeid" hoolikalt enne seadme paigaldamist, et tagada turvalisus ja seadme õige töö. 8.1 Paigutamine Paigaldage seade kohta, kus ümbritsev temperatuur vastaks seadme andmeplaadil osutatud klliimaklassile: Kliimaklass Ümbritsev temperatuur SN +10 C kuni + 32 C N +16 C kuni + 32 C ST +16 C kuni + 38 C T +16 C kuni + 43 C

28 Elektriühendus Enne seadme vooluvõrku ühendamist kontrollige, et seadme andmeplaadil märgitud pinge ja sagedus vastaksid teie majapidamise omale. See seade peab olema maandatud. Toitejuhtmel on olemas ka vastav kontakt. Juhul kui teie kodune seinapistik pole maandatud, maandage seade eraldi vastavalt elektrialastele nõudmistele pidades eelnevalt nõu kvalifitseeritud elektrikuga. Tootja loobub igasugusest vastutusest kui ülaltoodud ettevaatusabinõusid pole tarvitusele võetud. See seade on vastavuses EMÜ direktiividega. 8.3 Asukoht 100 mm min 20 mm A B Seade tuleb paigutada piisavalt kaugele sellistest kütteallikatest nagu radiaatorid, boilerid, otsene päikesevalgus jne. Veenduge, et seadme tagaküljel on tagatud vaba õhuringlus. Kui seade on paigutatud eenduva seinamooduli alla, peab parima jõudluse tagamiseks minimaalne kaugus seadme ülemise osa ja seinamooduli vahel olema vähemalt 100 mm. Ideaalsetes oludes ei tuleks seadet eenduvate seinamoodulite alla paigutada. Seadet saate loodida seadme all paikneva ühe või enama reguleeritava jala keeramise teel. HOIATUS Seadet peab olema võimalik pistikupesast lahti ühendada; seetõttu tuleb pärast seadme paigaldamist tagada takistamatu juurdepääs toitepistikule. 8.4 Tagumised vahepuksid Dokumentide kotist leiate ka kaks vahepuksi. Vahepukside paigaldamiseks toimige järgmiselt. 1. Keerake lahti kruvi. 2. Paigutage vahepuks kruvi alla. 3. Keerake vahepuks õigesse asendisse. 4. Kinnitage kruvid uuesti. 8.5 Loodimine Seadme paigaldamisel jälgige, et see oleks loodis. Seadme paikaloodimiseks kasutage kahte reguleeritavat jalga seadme all esiküljel.

29 EESTI Ukse avamissuuna muutmine A B HOIATUS Enne mis tahes toiminguid eemaldage toitepistik pistikupesast. E F Järgnevate toimingute läbiviimiseks on soovitatav, et seda teeksid kaks inimest, kellest üks saaks uksi toimingute ajal kindlalt kinni hoida. C D Ukse avanemissuuna vahetamiseks tehke järgmist. Avage uksed. Kruvige lahti keskmine hing (B). Eemaldage plastist seib (A). Eemaldage seib (F) ja asuge teisel pool asuva hingetihvti (E) juurde. Tõstke uksed eest. Eemaldage keskmise hinge vasakpoolne kattekruvi (C, D) ja liikuge edasi vastasküljele. Seadke keskmise hinge tihvt (E) alumise ukse vasakpoolsesse avausse. Keerake ülemise hinge tihvt lahti ja keerake see vastasküljele. A Eemaldage kate tööriista abil. (A). Keerake alumise hinge tihvt (B) ja seib (C) lahti ning paigaldage need vastasküljele. Asetage kate (A) vastasküljele tagasi. C B

30 30 C C B B A A Eemaldage katted (B). Eemaldage kattekruvid (A). Keerake käepidemed (C) lahti ja paigaldage need vastasküljele. Paigutage alumine käepide ülemise ukse külge ja ülemine käepide alumise ukse külge. Paigaldage kattekruvid (A) vastasküljele. Lõpuks kontrollige kõik üle, veendumaks, et: Kõik kruvid on kinni keeratud. Magnettihend on tihedalt seadme küljes. Uks avaneb ja sulgub õigesti. Kui ümbritsev temperatuur on madal (nt talvel), ei pruugi tihend korralikult korpuse vastu kinnituda. Sel juhul oodake, kuni tihend loomulikul teel kinnitub. Kui te ei soovi ülalkirjeldatud toiminguid ise teha, pöörduge lähimasse müügijärgsesse teenindusse. Müügijärgse teeninduse spetsialist muudab uste avamissuuna ise teie kulul. 9. HELID Tavakasutusel võib seade tuua kuuldavale mõningaid helisid (kompressor, külmutusagensi süsteem). OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK! CLICK! CLICK!

31 EESTI 31 BRRR! BRRR! BLUBB! BLUBB! HISSS! HISSS! SSSRRR! SSSRRR!

32 32 CRACK! CRACK! 10. TEHNILISED ANDMED Niši mõõtmed Kõrgus Laius Sügavus 1850 mm 595 mm 658 mm Temperatuuri tõusu aeg 18 h Pinge V Sagedus 50 Hz Täiendavad tehnilised andmed on kirjas andmesildil, mis asub seadme vasakul siseküljel, ja energiasildil. 11. JÄÄTMEKÄITLUS Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

33 SATURS LATVIEŠU DROŠĪBAS INFORMĀCIJA IZSTRĀDĀJUMA APRAKSTS VADĪBAS PANELIS IZMANTOŠANA IKDIENĀ NODERĪGI IETEIKUMI UN PADOMI KOPŠANA UN TĪRĪŠANA PROBLĒMRISINĀŠANA UZSTĀDĪŠANA TROKŠŅI TEHNISKIE DATI APSVĒRUMI PAR VIDES AIZSARDZĪBU MĒS DOMĀJAM PAR JUMS Pateicamies, ka iegādājāties šo Electrolux produktu. Jūsu izvēlētais produkts iemieso desmitiem gadu ilgu profesionālu pieredzi un inovācijas. Tas ir pārdomāts, stilīgs un veidots, domājot par Jums. Tāpēc katru reizi, kad Jūs to lietojat, varat būt droši, ka tas sniegs lieliskus rezultātus. Laipni lūdzam Electrolux pasaulē! Apmeklējiet mūsu mājaslapu: Atradīsiet lietošanas padomus, brošūras, informāciju par traucējumu novēršanu un apkopi: Reģistrējiet savu produktu, lai uzlabotu pakalpojumu: Iegādājieties ierīcei oriģinālās rezerves daļas, materiālus un piederumus: KLIENTU APKALPOŠANA UN PAKALPOJUMI Iesakām izmantot oriģinālās rezerves daļas. Sazinoties ar apkalpes dienestu, pārliecinieties, vai jums ir šādi dati. Šo informāciju var atrast tehnisko datu plāksnītē. Modelis, izstrādājuma Nr., sērijas numurs. Drošības informācija brīdinājumam un piesardzībai. Vispārīgā informācija un piemēri Vides informācija Izmaiņu tiesības rezervētas.
