1 Ekotech ochrana ovzduší s. r. o. Zkušební laboratoř č akreditovaná ČIA, akreditace dle ČSN EN ISO/IEC 17025: 2005 Oddělení pracovního a vnitřního prostředí PROTOKOL O MĚŘENÍ č. P 26 / 2013 zakázka č. MP 23 / 2013 Zákazník: Místo měření: Předmět měření: AVE NASAVRKY, a.s. Nasavrky Nasavrky MŠ Chrast Filcíkova Chrast Stanovení koncentrace azbestových a minerálních vláken ve vnitřním ovzduší budovy MŠ Chrast po provedené rekonstrukci. Datum měření: Měření provedla: Měření přítomen: Ing. Barbora Žďárská p. Pavelka Datum vystavení protokolu: Protokol vypracovala: Ing. Barbora Žďárská Vedoucí zkušební laboratoře: Ing. Luděk John Zodpovědný pracovník: Ing. Barbora Žďárská vedoucí oddělení pracovního a vnitřního prostředí Strana: 1/5 Přílohy: 0 Razítko zkušební laboratoře Ekotech ochrana ovzduší s.r.o. Tel.: Všestary 15 Fax.: Všestary IČO/DIČ: /CZ bzdarska@ekotech.cz

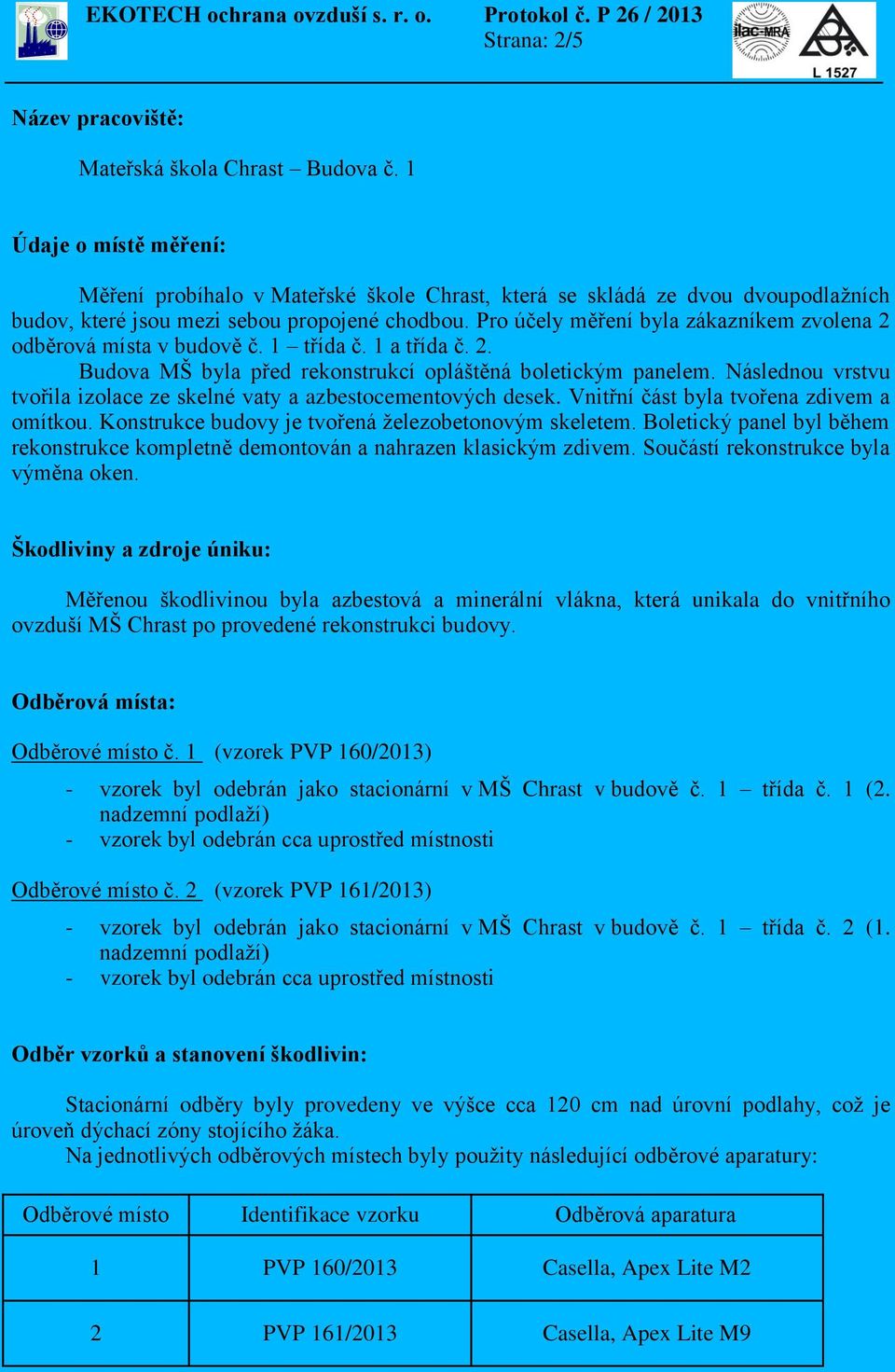

2 Strana: 2/5 Název pracoviště: Mateřská škola Chrast Budova č. 1 Údaje o místě měření: Měření probíhalo v Mateřské škole Chrast, která se skládá ze dvou dvoupodlažních budov, které jsou mezi sebou propojené chodbou. Pro účely měření byla zákazníkem zvolena 2 odběrová místa v budově č. 1 třída č. 1 a třída č. 2. Budova MŠ byla před rekonstrukcí opláštěná boletickým panelem. Následnou vrstvu tvořila izolace ze skelné vaty a azbestocementových desek. Vnitřní část byla tvořena zdivem a omítkou. Konstrukce budovy je tvořená železobetonovým skeletem. Boletický panel byl během rekonstrukce kompletně demontován a nahrazen klasickým zdivem. Součástí rekonstrukce byla výměna oken. Škodliviny a zdroje úniku: Měřenou škodlivinou byla azbestová a minerální vlákna, která unikala do vnitřního ovzduší MŠ Chrast po provedené rekonstrukci budovy. Odběrová místa: Odběrové místo č. 1 (vzorek PVP 160/2013) - vzorek byl odebrán jako stacionární v MŠ Chrast v budově č. 1 třída č. 1 (2. nadzemní podlaží) - vzorek byl odebrán cca uprostřed místnosti Odběrové místo č. 2 (vzorek PVP 161/2013) - vzorek byl odebrán jako stacionární v MŠ Chrast v budově č. 1 třída č. 2 (1. nadzemní podlaží) - vzorek byl odebrán cca uprostřed místnosti Odběr vzorků a stanovení škodlivin: Stacionární odběry byly provedeny ve výšce cca 120 cm nad úrovní podlahy, což je úroveň dýchací zóny stojícího žáka. Na jednotlivých odběrových místech byly použity následující odběrové aparatury: Odběrové místo Identifikace vzorku Odběrová aparatura 1 PVP 160/2013 Casella, Apex Lite M2 2 PVP 161/2013 Casella, Apex Lite M9

3 Strana: 3/5 Stanovení početní koncentrace azbestových a minerálních vláken Odběry byly provedeny jednostupňově podle SOP PVP 02. Jako odběrový materiál byly použity membránové filtry typu Mixed Cellulose Ester Grid SKC, USA, o průměru 25 mm, upevněné v odběrové hlavici pro odběr minerálních vláken, SKC. Odběry byly provedeny ve výšce cca 150 cm nad úrovní podlahy. Stanovení početní koncentrace azbestových a minerálních vláken bylo provedeno ve spolupráci s akreditovanou subdodavatelskou laboratoří (Zdravotní ústav se sídlem v Ústí nad Labem Zkušební laboratoř Hradec Králové) na polarizačním mikroskopu. Identifikace použitých metod: Vzorkování: Poř. číslo Přesný název postupu odběru vzorku Identifikace metody 12 Odběr vzorků azbestových a jiných minerálních vláken SOP PVP 02 kap. 1-3 AKR Zkoušky: Poř. číslo 102 * Přesný název zkoušky Stanovení hmotnostní koncentrace a početní 2) koncentrace azbestových a jiných minerálních vláken výpočtem Identifikace metody SOP PVP 02, kap.4-6 AKR Vysvětlivky: Před názvem zkoušky je uvedeno její pořadové číslo v Příloze Osvědčení o akreditaci. SOP standardní operační postup AKR akreditovaná zkouška 1) v případě, že laboratoř provádí zkoušky mimo/i mimo své stálé prostory, jsou tyto zkoušky u pořadového čísla označeny hvězdičkou 2) analýza odebraného vzorku je prováděna subdodavatelsky akreditovanou zkušební laboratoří

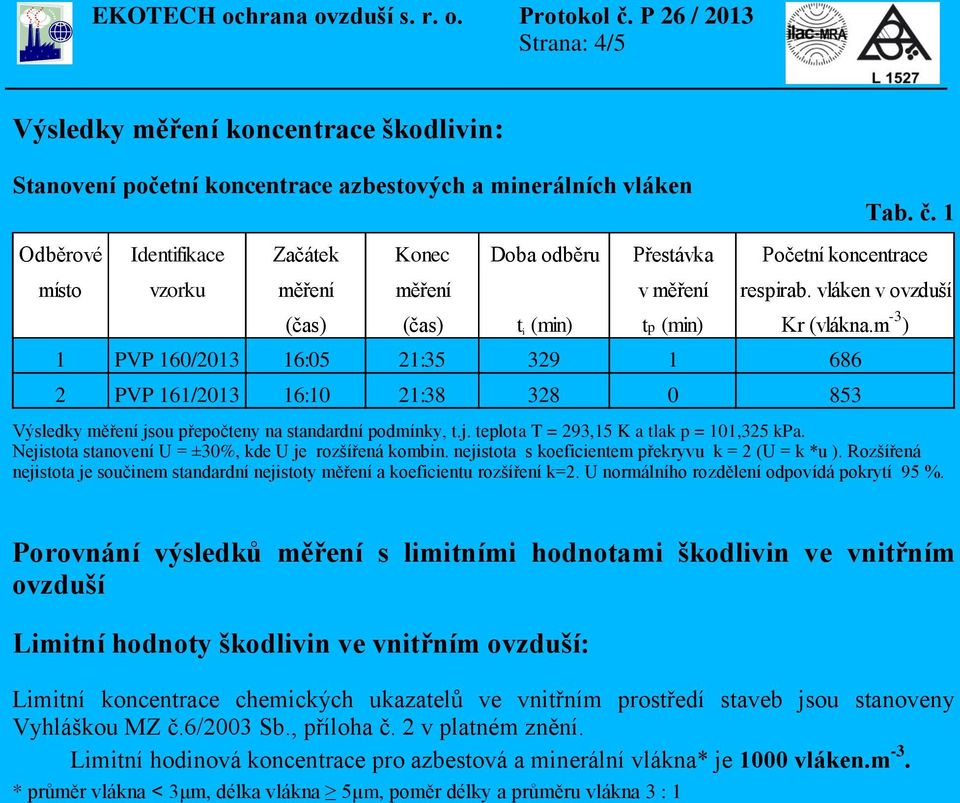

4 Strana: 4/5 Výsledky měření koncentrace škodlivin: Stanovení početní koncentrace azbestových a minerálních vláken Tab. č. 1 Odběrové Identifikace Začátek Konec Doba odběru Přestávka Početní koncentrace místo vzorku měření měření v měření respirab. vláken v ovzduší (čas) (čas) t i (min) tp (min) Kr (vlákna.m -3 ) 1 PVP 160/ :05 21: PVP 161/ :10 21: Výsledky měření jsou přepočteny na standardní podmínky, t.j. teplota T = 293,15 K a tlak p = 101,325 kpa. Nejistota stanovení U = ±30%, kde U je rozšířená kombin. nejistota s koeficientem překryvu k = 2 (U = k *u ). Rozšířená nejistota je součinem standardní nejistoty měření a koeficientu rozšíření k=2. U normálního rozdělení odpovídá pokrytí 95 %. Porovnání výsledků měření s limitními hodnotami škodlivin ve vnitřním ovzduší Limitní hodnoty škodlivin ve vnitřním ovzduší: Limitní koncentrace chemických ukazatelů ve vnitřním prostředí staveb jsou stanoveny Vyhláškou MZ č.6/2003 Sb., příloha č. 2 v platném znění. Limitní hodinová koncentrace pro azbestová a minerální vlákna* je 1000 vláken.m -3. * průměr vlákna < 3μm, délka vlákna 5μm, poměr délky a průměru vlákna 3 : 1

5 Strana: 5/5 Mikroklimatické a klimatické podmínky: V průběhu měření byly na pracovišti změřeny mikroklimatické podmínky mající vliv na únik a rozptyl škodlivin, a pro srovnání i klimatické podmínky. Teplota, atmosférický tlak a relativní vlhkost byly změřeny přístrojem Digitální vlhkoměr/teploměr/barometr GFTB 100 (D7) a rychlost proudění Termickým anemometrem TA 410 (D12). Mikroklimatické podmínky Místo měření Čas měření Teplota t a ( C) Atmosférický tlak p (kpa) Relativní vlhkost rh (%) Rychlost proudění v (m.s -1 ) o. m. č. 1 18:30 21,4 97,78 61,1 PMS o. m. č. 2 18:35 21,4 97,82 58,5 PMS Vysvětlivky: o. m. = odběrové míst PMS = pod mezí stanovitelnosti Mez stanovitelnosti: 0,01 m.s -1 Klimatické podmínky Doba měření Teplota t a ( o C) Atmosférický tlak p (kpa) Relativní vlhkost rh (%) Rychlost proudění v (m.s -1 ) Počasí 19:30 15,1 98,88 66,5 3-6 zataženo Upozornění: Bez písemného souhlasu zkušební laboratoře se protokol nesmí reprodukovat jinak než celý. Měření a stanovení jsou provedena podle platné legislativy, norem, metod a předpisů. Výsledky zkoušek se vztahují k technologickým a mikroklimatickým poměrům na pracovišti v době měření.
