Elektrické nářadí + obráběcí stroje Přehled kapitol

Transkript

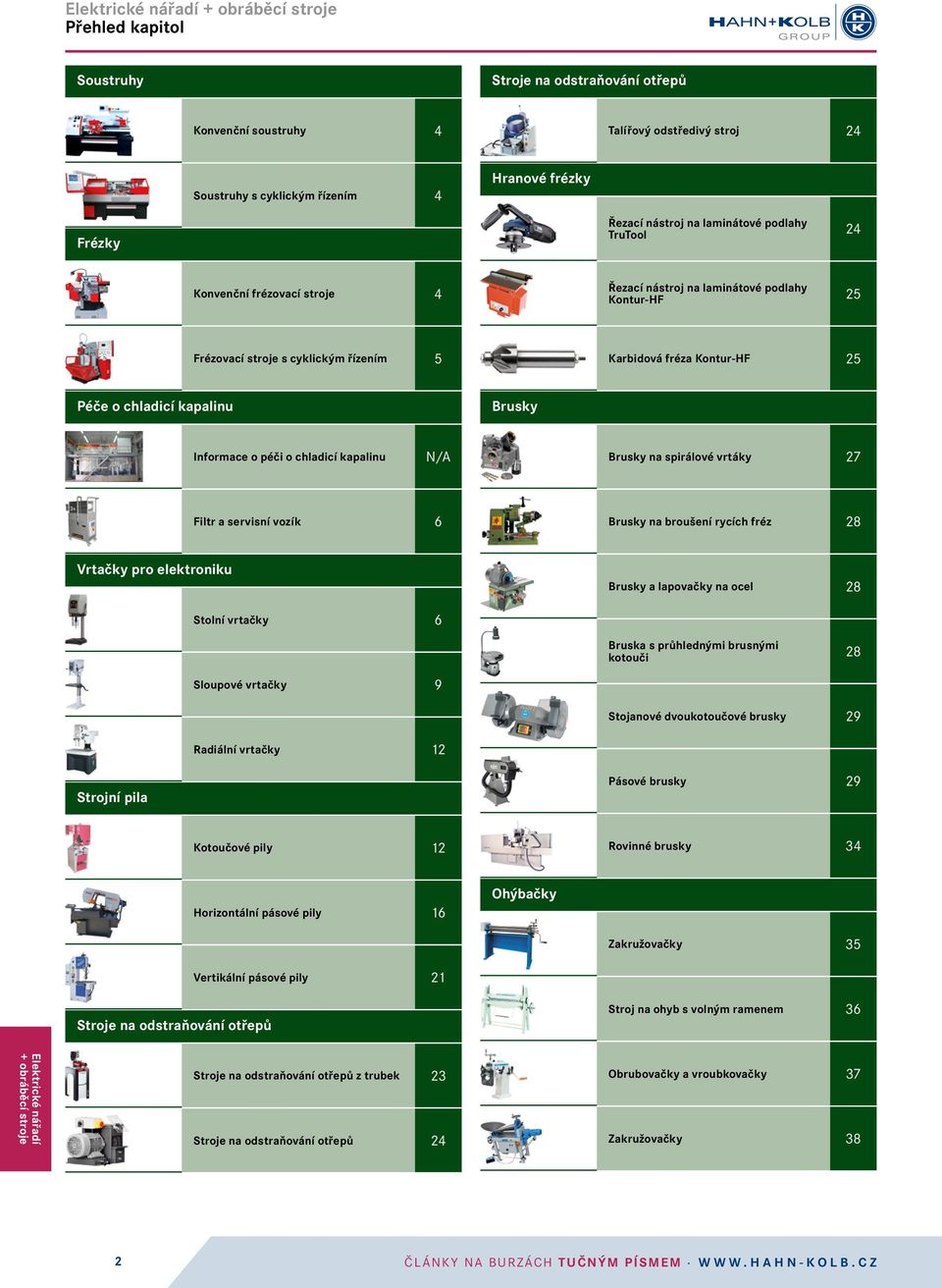

1 Přehled kapitol Soustruhy Stroje na odstraňování otřepů Konvenční soustruhy 4 Talířový odstředivý stroj 24 Soustruhy s cyklickým řízením 4 Hranové frézky Frézky Řezací nástroj na laminátové podlahy TruTool 24 Konvenční frézovací stroje 4 Řezací nástroj na laminátové podlahy Kontur-HF 25 Frézovací stroje s cyklickým řízením 5 Karbidová fréza Kontur-HF 25 Péče o chladicí kapalinu Brusky Informace o péči o chladicí kapalinu N/A Brusky na spirálové vrtáky 27 Filtr a servisní vozík 6 Brusky na broušení rycích fréz 28 Vrtačky pro elektroniku Brusky a lapovačky na ocel 28 Stolní vrtačky 6 Bruska s průhlednými brusnými kotouči 28 Sloupové vrtačky 9 Stojanové dvoukotoučové brusky 29 Radiální vrtačky 12 Strojní pila Pásové brusky 29 Kotoučové pily 12 Rovinné brusky 34 Horizontální pásové pily 16 Ohýbačky Zakružovačky 35 Vertikální pásové pily 21 Stroje na odstraňování otřepů Stroj na ohyb s volným ramenem 36 Stroje na odstraňování otřepů z trubek 23 Stroje na odstraňování otřepů 24 Obrubovačky a vroubkovačky 37 Zakružovačky 38 2 ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

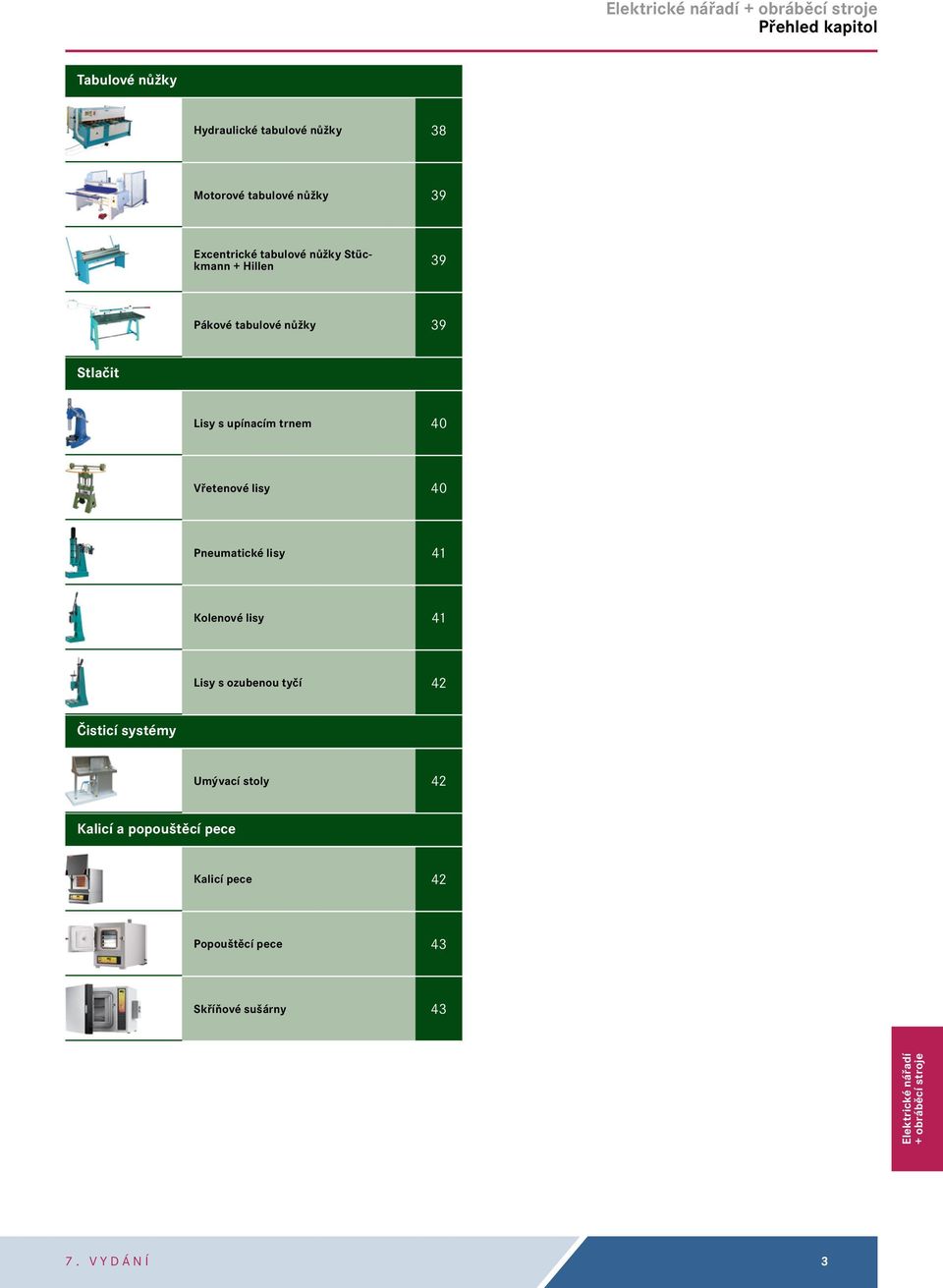

2 Přehled kapitol Tabulové nůžky Hydraulické tabulové nůžky 38 Motorové tabulové nůžky 39 Excentrické tabulové nůžky Stückmann + Hillen 39 Pákové tabulové nůžky 39 Stlačit Lisy s upínacím trnem 40 Vřetenové lisy 40 Pneumatické lisy 41 Kolenové lisy 41 Lisy s ozubenou tyčí 42 Čisticí systémy Umývací stoly 42 Kalicí a popouštěcí pece Kalicí pece 42 Popouštěcí pece 43 Skříňové sušárny VYDÁNÍ 3

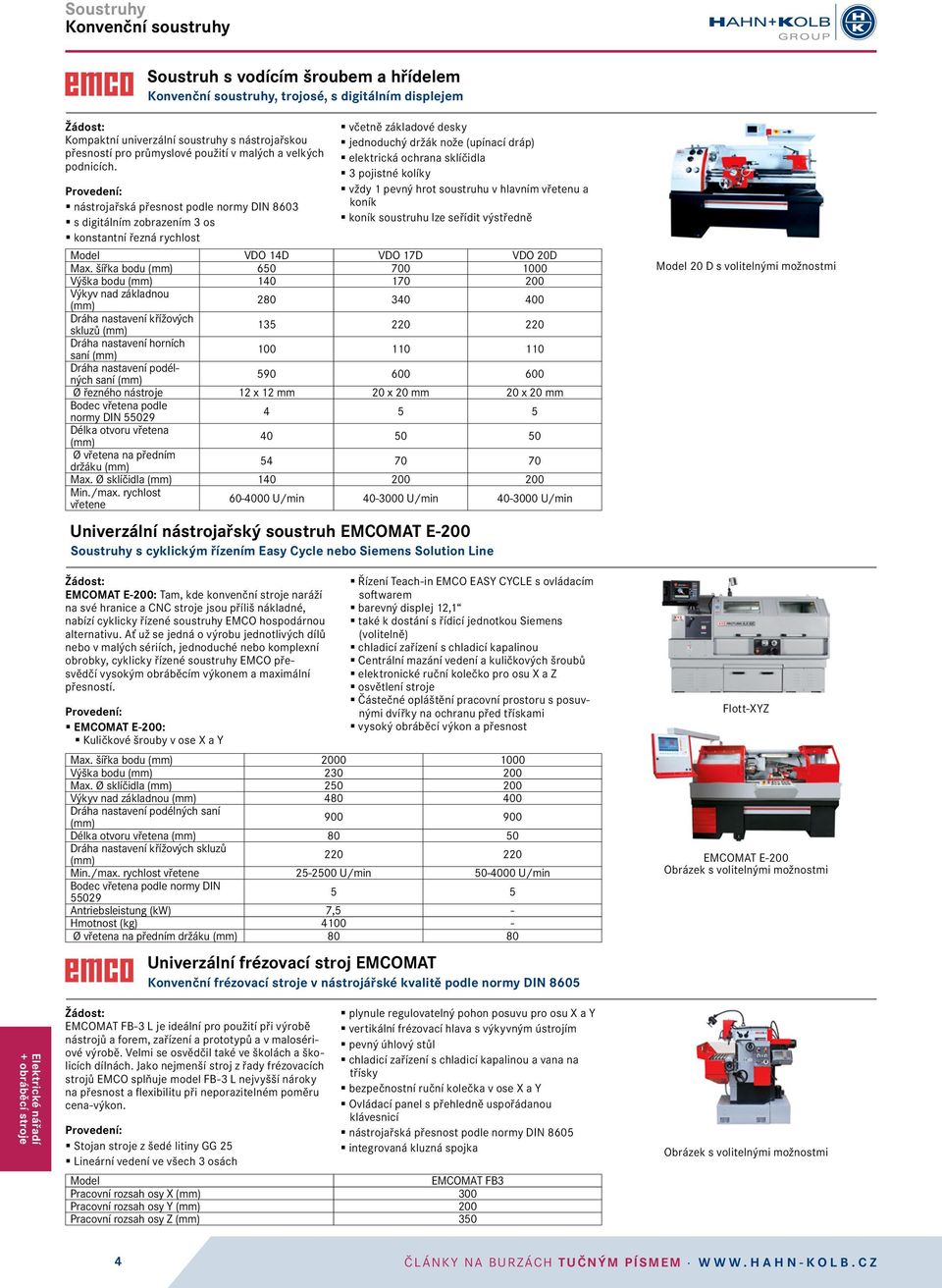

3 Soustruhy Konvenční soustruhy Soustruh s vodícím šroubem a hřídelem Konvenční soustruhy, trojosé, s digitálním displejem Kompaktní univerzální soustruhy s nástrojařskou přesností pro průmyslové použití v malých a velkých podnicích. nástrojařská přesnost podle normy DIN 8603 s digitálním zobrazením 3 os konstantní řezná rychlost včetně základové desky jednoduchý držák nože (upínací dráp) elektrická ochrana sklíčidla 3 pojistné kolíky vždy 1 pevný hrot soustruhu v hlavním vřetenu a koník koník soustruhu lze seřídit výstředně VDO 14D VDO 17D VDO 20D Max. šířka bodu Výška bodu Výkyv nad základnou Dráha nastavení křížových skluzů Dráha nastavení horních saní Dráha nastavení podélných saní Ø řezného nástroje 12 x 12 mm 20 x 20 mm 20 x 20 mm Bodec vřetena podle normy DIN Délka otvoru vřetena Ø vřetena na předním držáku Max. Ø sklíčidla Min./max. rychlost vřetene U/min U/min U/min Univerzální nástrojařský soustruh EMCOMAT E-200 Soustruhy s cyklickým řízením Easy Cycle nebo Siemens Solution Line EMCOMAT E-200: Tam, kde konvenční stroje naráží na své hranice a CNC stroje jsou příliš nákladné, nabízí cyklicky řízené soustruhy EMCO hospodárnou alternativu. Ať už se jedná o výrobu jednotlivých dílů nebo v malých sériích, jednoduché nebo komplexní obrobky, cyklicky řízené soustruhy EMCO přesvědčí vysokým obráběcím výkonem a maximální přesností. EMCOMAT E-200: Kuličkové šrouby v ose X a Y Řízení Teach-in EMCO EASY CYCLE s ovládacím softwarem barevný displej 12,1 také k dostání s řídicí jednotkou Siemens (volitelně) chladicí zařízení s chladicí kapalinou Centrální mazání vedení a kuličkových šroubů elektronické ruční kolečko pro osu X a Z osvětlení stroje Částečné opláštění pracovní prostoru s posuvnými dvířky na ochranu před třískami vysoký obráběcí výkon a přesnost Max. šířka bodu Výška bodu Max. Ø sklíčidla Výkyv nad základnou Dráha nastavení podélných saní Délka otvoru vřetena Dráha nastavení křížových skluzů Min./max. rychlost vřetene U/min U/min Bodec vřetena podle normy DIN Antriebsleistung (kw) 7,5 - Hmotnost (kg) Ø vřetena na předním držáku Univerzální frézovací stroj EMCOMAT Konvenční frézovací stroje v nástrojářské kvalitě podle normy DIN D s volitelnými možnostmi Flott-XYZ EMCOMAT E-200 Obrázek s volitelnými možnostmi EMCOMAT FB-3 L je ideální pro použití při výrobě nástrojů a forem, zařízení a prototypů a v malosériové výrobě. Velmi se osvědčil také ve školách a školicích dílnách. Jako nejmenší stroj z řady frézovacích strojů EMCO splňuje model FB-3 L nejvyšší nároky na přesnost a flexibilitu při neporazitelném poměru cena-výkon. Stojan stroje z šedé litiny GG 25 Lineární vedení ve všech 3 osách plynule regulovatelný pohon posuvu pro osu X a Y vertikální frézovací hlava s výkyvným ústrojím pevný úhlový stůl chladicí zařízení s chladicí kapalinou a vana na třísky bezpečnostní ruční kolečka v ose X a Y Ovládací panel s přehledně uspořádanou klávesnicí nástrojařská přesnost podle normy DIN 8605 integrovaná kluzná spojka EMCOMAT FB3 Pracovní rozsah osy X 300 Pracovní rozsah osy Y 200 Pracovní rozsah osy Z 350 Obrázek s volitelnými možnostmi 4 ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

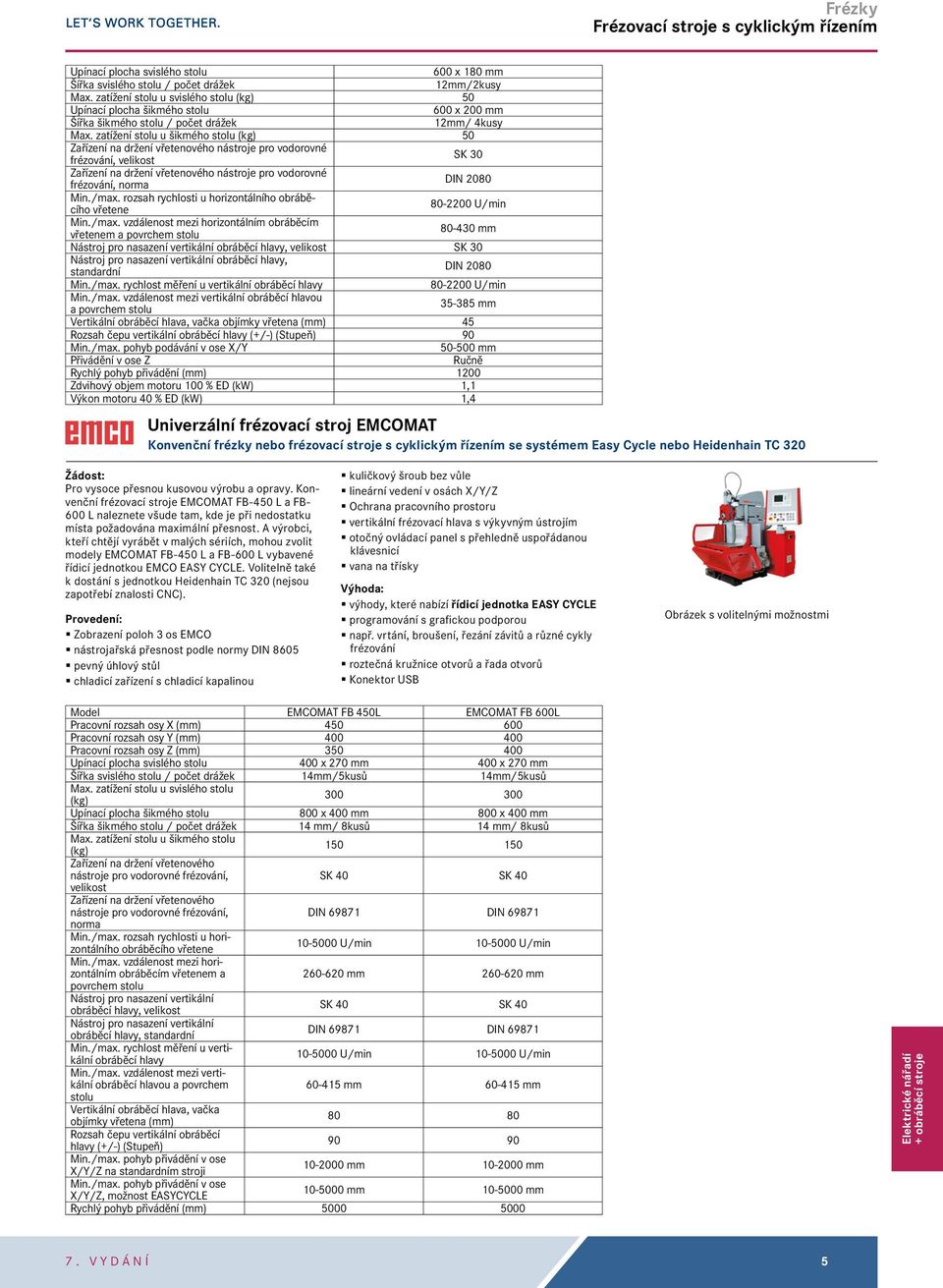

4 Frézky Frézovací stroje s cyklickým řízením Upínací plocha svislého stolu 600 x 180 mm Šířka svislého stolu / počet drážek 12mm/2kusy Max. zatížení stolu u svislého stolu (kg) 50 Upínací plocha šikmého stolu 600 x 200 mm Šířka šikmého stolu / počet drážek 12mm/ 4kusy Max. zatížení stolu u šikmého stolu (kg) 50 Zařízení na držení vřetenového nástroje pro vodorovné frézování, velikost SK 30 Zařízení na držení vřetenového nástroje pro vodorovné frézování, norma DIN 2080 Min./max. rozsah rychlosti u horizontálního obráběcího vřetene U/min Min./max. vzdálenost mezi horizontálním obráběcím vřetenem a povrchem stolu mm Nástroj pro nasazení vertikální obráběcí hlavy, velikost SK 30 Nástroj pro nasazení vertikální obráběcí hlavy, standardní DIN 2080 Min./max. rychlost měření u vertikální obráběcí hlavy U/min Min./max. vzdálenost mezi vertikální obráběcí hlavou a povrchem stolu mm Vertikální obráběcí hlava, vačka objímky vřetena 45 Rozsah čepu vertikální obráběcí hlavy (+/-) (Stupeň) 90 Min./max. pohyb podávání v ose X/Y mm Přivádění v ose Z Ručně Rychlý pohyb přivádění 1200 Zdvihový objem motoru 100 % ED (kw) 1,1 Výkon motoru 40 % ED (kw) 1,4 Univerzální frézovací stroj EMCOMAT Konvenční frézky nebo frézovací stroje s cyklickým řízením se systémem Easy Cycle nebo Heidenhain TC 320 Pro vysoce přesnou kusovou výrobu a opravy. Konvenční frézovací stroje EMCOMAT FB-450 L a FB- 600 L naleznete všude tam, kde je při nedostatku místa požadována maximální přesnost. A výrobci, kteří chtějí vyrábět v malých sériích, mohou zvolit modely EMCOMAT FB-450 L a FB-600 L vybavené řídicí jednotkou EMCO EASY CYCLE. Volitelně také k dostání s jednotkou Heidenhain TC 320 (nejsou zapotřebí znalosti CNC). Zobrazení poloh 3 os EMCO nástrojařská přesnost podle normy DIN 8605 pevný úhlový stůl chladicí zařízení s chladicí kapalinou kuličkový šroub bez vůle lineární vedení v osách X/Y/Z Ochrana pracovního prostoru vertikální frézovací hlava s výkyvným ústrojím otočný ovládací panel s přehledně uspořádanou klávesnicí vana na třísky Výhoda: výhody, které nabízí řídicí jednotka EASY CYCLE programování s grafickou podporou např. vrtání, broušení, řezání závitů a různé cykly frézování roztečná kružnice otvorů a řada otvorů Konektor USB Obrázek s volitelnými možnostmi EMCOMAT FB 450L EMCOMAT FB 600L Pracovní rozsah osy X Pracovní rozsah osy Y Pracovní rozsah osy Z Upínací plocha svislého stolu 400 x 270 mm 400 x 270 mm Šířka svislého stolu / počet drážek 14mm/5kusů 14mm/5kusů Max. zatížení stolu u svislého stolu (kg) Upínací plocha šikmého stolu 800 x 400 mm 800 x 400 mm Šířka šikmého stolu / počet drážek 14 mm/ 8kusů 14 mm/ 8kusů Max. zatížení stolu u šikmého stolu (kg) Zařízení na držení vřetenového nástroje pro vodorovné frézování, SK 40 SK 40 velikost Zařízení na držení vřetenového nástroje pro vodorovné frézování, DIN DIN norma Min./max. rozsah rychlosti u horizontálního obráběcího vřetene U/min U/min Min./max. vzdálenost mezi horizontálním obráběcím vřetenem a mm mm povrchem stolu Nástroj pro nasazení vertikální obráběcí hlavy, velikost SK 40 SK 40 Nástroj pro nasazení vertikální obráběcí hlavy, standardní DIN DIN Min./max. rychlost měření u vertikální obráběcí hlavy U/min U/min Min./max. vzdálenost mezi vertikální obráběcí hlavou a povrchem mm mm stolu Vertikální obráběcí hlava, vačka objímky vřetena Rozsah čepu vertikální obráběcí hlavy (+/-) (Stupeň) Min./max. pohyb přivádění v ose X/Y/Z na standardním stroji mm mm Min./max. pohyb přivádění v ose X/Y/Z, možnost EASYCYCLE mm mm Rychlý pohyb přivádění VYDÁNÍ 5

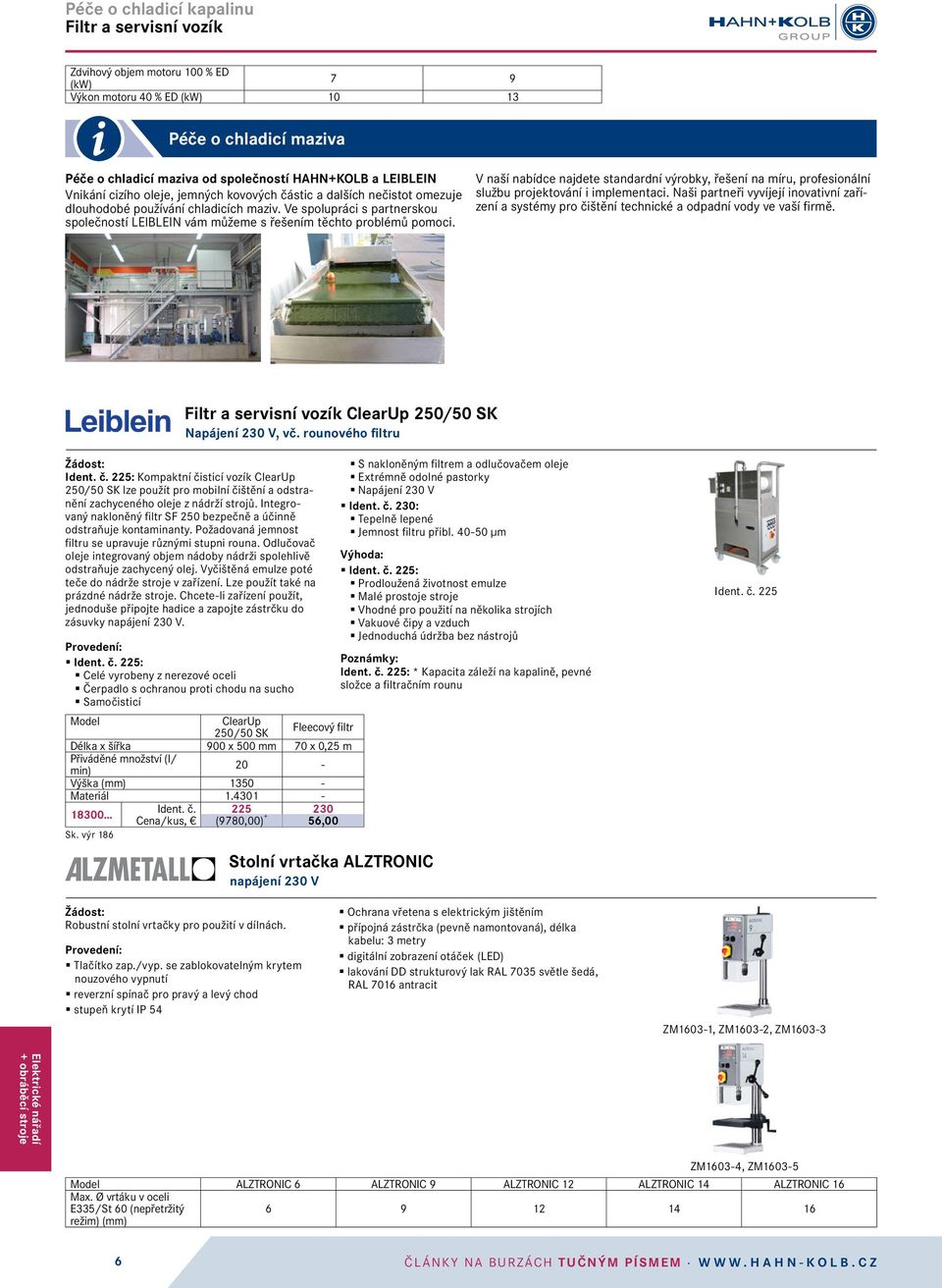

5 Péče o chladicí kapalinu Filtr a servisní vozík Zdvihový objem motoru 100 % ED (kw) 7 9 Výkon motoru 40 % ED (kw) Péče o chladicí maziva Péče o chladicí maziva od společností HAHN+KOLB a LEIBLEIN Vnikání cizího oleje, jemných kovových částic a dalších nečistot omezuje dlouhodobé používání chladicích maziv. Ve spolupráci s partnerskou společností LEIBLEIN vám můžeme s řešením těchto problémů pomoci. V naší nabídce najdete standardní výrobky, řešení na míru, profesionální službu projektování i implementaci. Naši partneři vyvíjejí inovativní zařízení a systémy pro čištění technické a odpadní vody ve vaší firmě. Filtr a servisní vozík ClearUp 250/50 SK Napájení 230 V, vč. rounového filtru 225: Kompaktní čisticí vozík ClearUp 250/50 SK lze použít pro mobilní čištění a odstranění zachyceného oleje z nádrží strojů. Integrovaný nakloněný filtr SF 250 bezpečně a účinně odstraňuje kontaminanty. Požadovaná jemnost filtru se upravuje různými stupni rouna. Odlučovač oleje integrovaný objem nádoby nádrži spolehlivě odstraňuje zachycený olej. Vyčištěná emulze poté teče do nádrže stroje v zařízení. Lze použít také na prázdné nádrže stroje. Chcete-li zařízení použít, jednoduše připojte hadice a zapojte zástrčku do zásuvky napájení 230 V. 225: Celé vyrobeny z nerezové oceli Čerpadlo s ochranou proti chodu na sucho Samočisticí ClearUp 250/50 SK Fleecový filtr Délka x šířka 900 x 500 mm 70 x 0,25 m Přiváděné množství (l/ min) 20 - Výška Materiál (9780,00) + 56,00 Sk. výr 186 Stolní vrtačka ALZTRONIC napájení 230 V S nakloněným filtrem a odlučovačem oleje Extrémně odolné pastorky Napájení 230 V 230: Tepelně lepené Jemnost filtru přibl µm Výhoda: 225: Prodloužená životnost emulze Malé prostoje stroje Vhodné pro použití na několika strojích Vakuové čipy a vzduch Jednoduchá údržba bez nástrojů Poznámky: 225: * Kapacita záleží na kapalině, pevné složce a filtračním rounu 225 Robustní stolní vrtačky pro použití v dílnách. Tlačítko zap./vyp. se zablokovatelným krytem nouzového vypnutí reverzní spínač pro pravý a levý chod stupeň krytí IP 54 Ochrana vřetena s elektrickým jištěním přípojná zástrčka (pevně namontovaná), délka kabelu: 3 metry digitální zobrazení otáček (LED) lakování DD strukturový lak RAL 7035 světle šedá, RAL 7016 antracit ZM1603-1, ZM1603-2, ZM ZM1603-4, ZM ALZTRONIC 6 ALZTRONIC 9 ALZTRONIC 12 ALZTRONIC 14 ALZTRONIC 16 Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

6 Vrtačky pro elektroniku Stolní vrtačky Uchycení sklíčidla B 16 B 16 B 16 MT 2 MT 2 Zdvih vřetena Přesah Ø pilíře Upínací plocha 240 x 300 mm 240 x 300 mm 240 x 300 mm 240 x 300 mm 240 x 300 mm Drážky tvaru T na upínacím stole (počet x šířka 2 x 12 x 80 mm 2 x 12 x 80 mm 2 x 12 x 80 mm 2 x 12 x 80 mm 2 x 12 x 80 mm x rozteč) Typ podávání Ručně Ručně Ručně Ručně Ručně Hmotnost (kg) Počet hnacích stupňů Plynule Plynule Plynule Plynule Plynule Výkon motoru (kw) 0,54 0,54 0,54 0,54 0,54 Min./max. rychlost vřetene U/min U/min U/min U/min U/min Stolní vrtačka ALZSTAR napájení 400 V Nákladově výhodné vrtačky pro použití v dílnách. zamykatelný hlavní vypínač s motorovým jističem hřibové tlačítko (zacvakávací) pro nouzové vypnutí stupeň krytí IP 54 reverzní spínač pro pravý a levý chod lakování DD strukturový lak RAL 7035 světle šedá, RAL 7016 antracit ALZSTAR 18-T/S Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) 18 Uchycení sklíčidla MT 2 Zdvih vřetena 80 Přesah 190 Ø pilíře 65 Upínací plocha 240 x 300 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) 2 x 12 x 18 mm Typ podávání Ručně Ukazatel rychlosti otáčení Šupinatý Hmotnost (kg) 110 Počet hnacích stupňů Plynule Celkový zdvihový objem motoru 0,37/0,55 kw Min./max. rychlost vřetene U/min Stolní vrtačka AX napájení 400 V Robustní, nákladové výhodná vrtačka pro použití v dílnách. zamykatelný hlavní vypínač s motorovým jističem hřibové tlačítko (zacvakávací) pro nouzové vypnutí AX2-T/S Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) 23 Uchycení sklíčidla MT 2 Zdvih vřetena 100 Přesah 250 Ø pilíře 90 Upínací plocha 300 x 370 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) 2 x 14 x 160 mm Typ podávání Ručně Ukazatel rychlosti otáčení Digitální Hmotnost (kg) 160 Počet hnacích stupňů Plynule Celkový zdvihový objem motoru 0,6/0,95 kw Min./max. rychlost vřetene U/min Stolní vrtačky TB 10 Plus / TB 10 Eco Plus napájení 230 V stupeň krytí IP 54 digitální otáčkoměr lakování DD strukturový lak RAL 7035 světle šedá, RAL 7016 antracit další motor a změny rychlosti na požádání ALZSTAR 18-T/S AX 2-T/S TB 10 Eco Plus: Citlivá přesná vrtačka v provedení na střídavý proud s plynule elektronicky regulovanými otáčkami motoru, s klidným chodem a vynikajícím pohodlím obsluhy. TB 10 Plus: Nová generace stolních vrtaček TB 10 inovativní design a přesvědčivé technické vlastnosti. Od nového dotykového displeje, ergonomicky přizpůsobené vrtné páky, ideálního osvětlení až po zjednodušené použití díky menšímu počtu ovládacích prvků. V kombinaci s volitelnými a inovačními bezpečnostním prvky, jako např. nově vyvinutou ochranou při vrtání, se stroj brzy stane nepostradatelným v každodenním použití. rychle nastavitelný hloubkový doraz vrtání nouzové hřibové tlačítko plynulá regulace rychlosti digitální zobrazení otáček a hloubky vrtání (pouze model TB 10 Plus) osvětlení LED (pouze model TB 10 Plus) ochrana při vrtání s elektrickým jištěním zařízení na řezání závitů (max. M5) zastavení vřetena TB 10 Plus; obrázek s volitelnou možností 7. VYDÁNÍ 7

7 Vrtačky pro elektroniku Stolní vrtačky TB 10 Eco Plus TB 10 Plus Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Max. Ø vrtáku v oceli E335/St 60 (normální režim) Max. výkon při řezání závitů - M6 Uchycení sklíčidla B 16 B 16 Zdvih vřetena Ø pilíře Přesah Upínací plocha 180 x 260 mm 250 x 300 mm Typ podávání Ručně Ručně Ukazatel rychlosti otáčení Digitální Digitální Hmotnost (kg) Počet hnacích stupňů Plynule Plynule Výkon motoru (kw) 0,45 0,54 Min./max. rychlost vřetene U/min U/min Stolní vrtačky TB 13 Plus / TB 18 Plus napájení TB 13 Plus = 230 V / TB 18 Plus = 400 V Nová generace stolních vrtaček TB 13 Plus a TB 18 Plus inovativní design a přesvědčivé technické vlastnosti. Od nového dotykového displeje, ergonomicky přizpůsobené vrtné páky, ideálního osvětlení až po zjednodušené použití díky menšímu počtu ovládacích prvků. V kombinaci s volitelnými a inovačními bezpečnostním prvky, jako např. nově vyvinutou ochranou při vrtání, se stroj brzy stane nepostradatelným v každodenním použití. rychle nastavitelný hloubkový doraz vrtání nouzové hřibové tlačítko plynulá regulace rychlosti digitální zobrazení otáček a hloubky vrtání Osvětlení LED ochrana při vrtání s elektrickým jištěním zařízení na řezání závitů zastavení vřetena s mezideskou TB 13 Plus MK2: verze k přímému použití připravená k odběru ve skladu! TB 13 Plus B16 TB 13 Plus MK2 TB 18 Plus Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Max. Ø vrtáku v oceli E335/St 60 (normální režim) Max. výkon při řezání závitů M8 M8 M10 Uchycení sklíčidla B 16 MT 2 MT 2 Zdvih vřetena Ø pilíře Přesah Upínací plocha 250 x 300 mm 250 x 300 mm 280 x 340 mm Typ podávání Ručně Ručně Ručně Ukazatel rychlosti otáčení Digitální Digitální Digitální Hmotnost (kg) Počet hnacích stupňů Plynule Plynule Plynule Výkon motoru (kw) 0,54 0,54 1 Min./max. rychlost vřetene U/min U/min U/min Stolní vrtačka napájení 400 V TB 13 Plus B16, TB 13 Plus MK2 TB 18 Plus Univerzální vrtačka s plynule otáčkově řízeným pohonem, digitálním zobrazením hloubky vrtání a otáček, hloubkovým dorazem s přesným nastavením, včetně připojovacího kabelu se zástrčkou CEE. rychle nastavitelný hloubkový doraz vrtání nouzové hřibové tlačítko teplotní ochrana proti přetížení podpěťová spoušť Připojovací kabel (1,5 m) se zástrčkou CEE. ochrana při vrtání s elektrickým jištěním plynulá regulace rychlosti nastavení výšky stolu pomocí stojanu ruční reverzní spínač pro pravý a levý chod digitální zobrazení otáček a hloubky vrtání TB P23 ST Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) 18 Max. Ø vrtáku v oceli E335/St 60 (normální režim) 23 Uchycení sklíčidla MT 2 Zdvih vřetena 100 Ø pilíře 82 Upínací plocha 280 x 340 mm Přesah 240 Typ podávání Ručně Ukazatel rychlosti otáčení Digitální Hmotnost (kg) 175 Počet hnacích stupňů Plynule Celkový zdvihový objem motoru 0,45/0,8 kw Úroveň rychlost vřetena Úroveň1: ot/min Úroveň2: ot/ min TB P 23 ST 8 ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

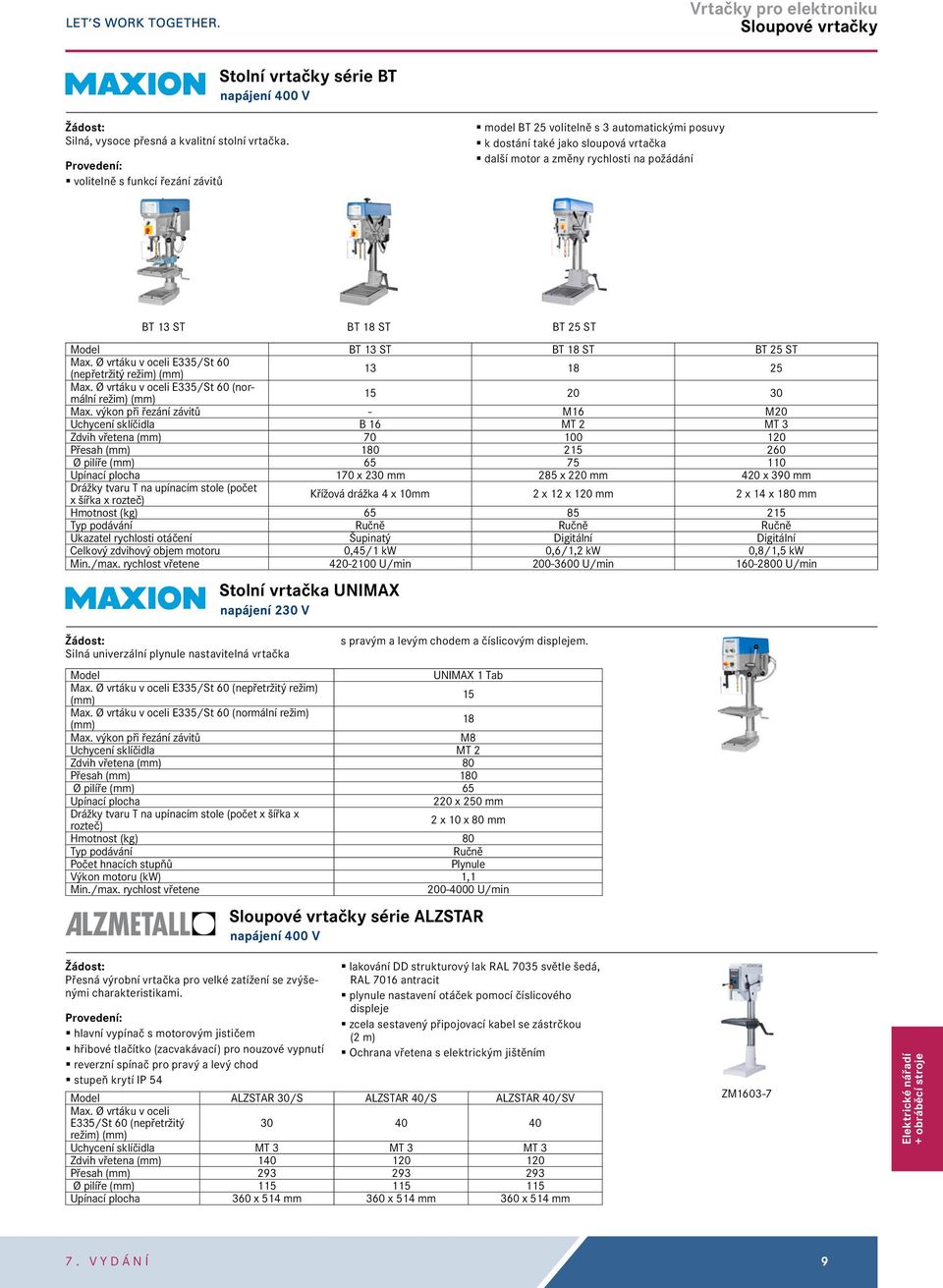

8 Vrtačky pro elektroniku Sloupové vrtačky Stolní vrtačky série BT napájení 400 V Silná, vysoce přesná a kvalitní stolní vrtačka. volitelně s funkcí řezání závitů model BT 25 volitelně s 3 automatickými posuvy k dostání také jako sloupová vrtačka další motor a změny rychlosti na požádání BT 13 ST BT 18 ST BT 25 ST BT 13 ST BT 18 ST BT 25 ST Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Max. Ø vrtáku v oceli E335/St 60 (normální režim) Max. výkon při řezání závitů - M16 M20 Uchycení sklíčidla B 16 MT 2 MT 3 Zdvih vřetena Přesah Ø pilíře Upínací plocha 170 x 230 mm 285 x 220 mm 420 x 390 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) Křížová drážka 4 x 10mm 2 x 12 x 120 mm 2 x 14 x 180 mm Hmotnost (kg) Typ podávání Ručně Ručně Ručně Ukazatel rychlosti otáčení Šupinatý Digitální Digitální Celkový zdvihový objem motoru 0,45/1 kw 0,6/1,2 kw 0,8/1,5 kw Min./max. rychlost vřetene U/min U/min U/min Stolní vrtačka UNIMAX napájení 230 V s pravým a levým chodem a číslicovým displejem. Silná univerzální plynule nastavitelná vrtačka UNIMAX 1 Tab Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) 15 Max. Ø vrtáku v oceli E335/St 60 (normální režim) 18 Max. výkon při řezání závitů M8 Uchycení sklíčidla MT 2 Zdvih vřetena 80 Přesah 180 Ø pilíře 65 Upínací plocha 220 x 250 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) 2 x 10 x 80 mm Hmotnost (kg) 80 Typ podávání Ručně Počet hnacích stupňů Plynule Výkon motoru (kw) 1,1 Min./max. rychlost vřetene U/min Sloupové vrtačky série ALZSTAR napájení 400 V Přesná výrobní vrtačka pro velké zatížení se zvýšenými charakteristikami. hlavní vypínač s motorovým jističem hřibové tlačítko (zacvakávací) pro nouzové vypnutí reverzní spínač pro pravý a levý chod stupeň krytí IP 54 lakování DD strukturový lak RAL 7035 světle šedá, RAL 7016 antracit plynule nastavení otáček pomocí číslicového displeje zcela sestavený připojovací kabel se zástrčkou (2 m) Ochrana vřetena s elektrickým jištěním ALZSTAR 30/S ALZSTAR 40/S ALZSTAR 40/SV Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Uchycení sklíčidla MT 3 MT 3 MT 3 Zdvih vřetena Přesah Ø pilíře Upínací plocha 360 x 514 mm 360 x 514 mm 360 x 514 mm ZM VYDÁNÍ 9

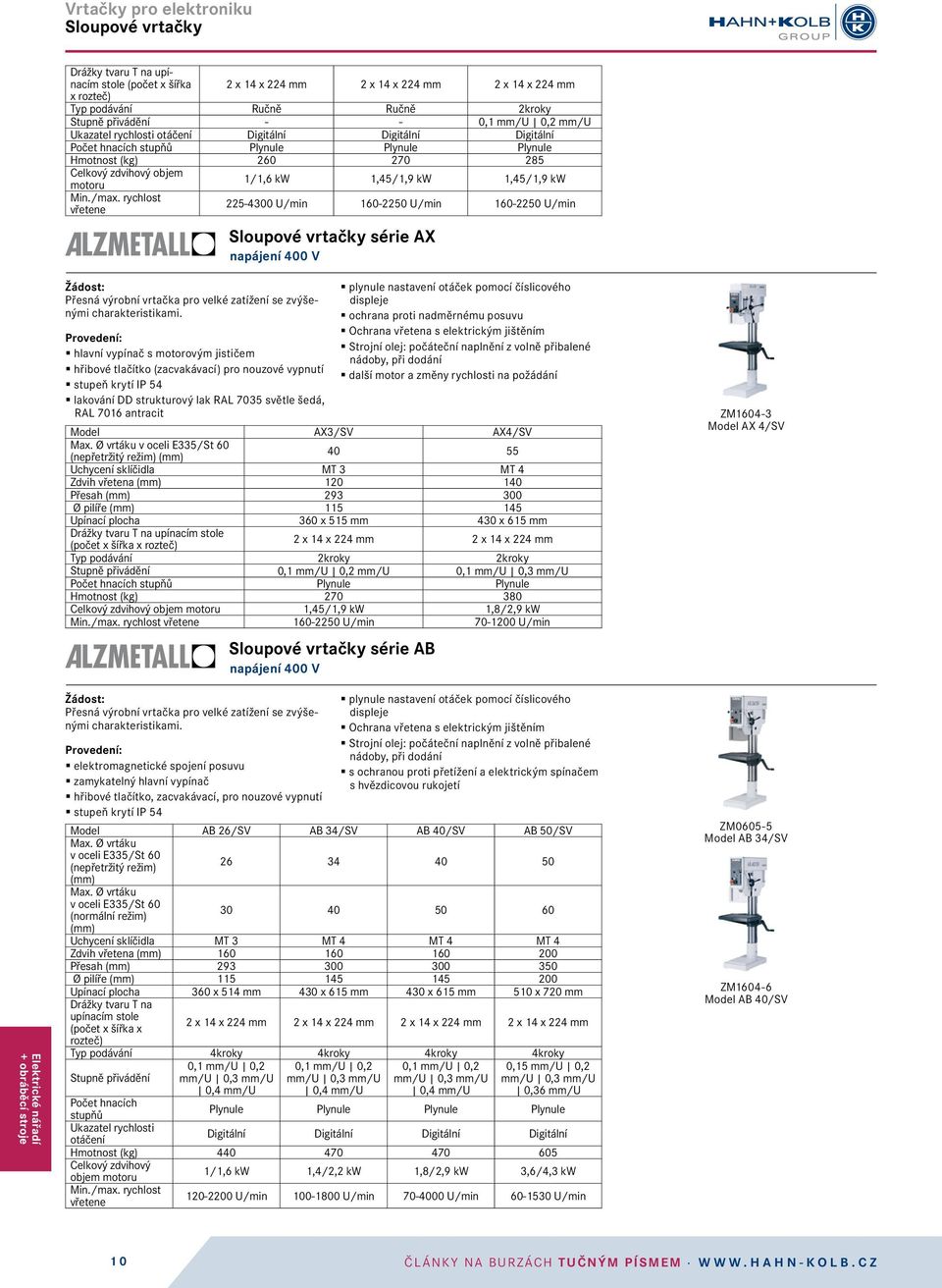

9 Vrtačky pro elektroniku Sloupové vrtačky Drážky tvaru T na upínacím stole (počet x šířka 2 x 14 x 224 mm 2 x 14 x 224 mm 2 x 14 x 224 mm x rozteč) Typ podávání Ručně Ručně 2kroky Stupně přivádění - - 0,1 mm/u 0,2 mm/u Ukazatel rychlosti otáčení Digitální Digitální Digitální Počet hnacích stupňů Plynule Plynule Plynule Hmotnost (kg) Celkový zdvihový objem motoru 1/1,6 kw 1,45/1,9 kw 1,45/1,9 kw Min./max. rychlost vřetene U/min U/min U/min Sloupové vrtačky série AX napájení 400 V Přesná výrobní vrtačka pro velké zatížení se zvýšenými charakteristikami. hlavní vypínač s motorovým jističem hřibové tlačítko (zacvakávací) pro nouzové vypnutí stupeň krytí IP 54 lakování DD strukturový lak RAL 7035 světle šedá, RAL 7016 antracit plynule nastavení otáček pomocí číslicového displeje ochrana proti nadměrnému posuvu Ochrana vřetena s elektrickým jištěním Strojní olej: počáteční naplnění z volně přibalené nádoby, při dodání další motor a změny rychlosti na požádání AX3/SV AX4/SV Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Uchycení sklíčidla MT 3 MT 4 Zdvih vřetena Přesah Ø pilíře Upínací plocha 360 x 515 mm 430 x 615 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) 2 x 14 x 224 mm 2 x 14 x 224 mm Typ podávání 2kroky 2kroky Stupně přivádění 0,1 mm/u 0,2 mm/u 0,1 mm/u 0,3 mm/u Počet hnacích stupňů Plynule Plynule Hmotnost (kg) Celkový zdvihový objem motoru 1,45/1,9 kw 1,8/2,9 kw Min./max. rychlost vřetene U/min U/min Sloupové vrtačky série AB napájení 400 V ZM AX 4/SV Přesná výrobní vrtačka pro velké zatížení se zvýšenými charakteristikami. elektromagnetické spojení posuvu zamykatelný hlavní vypínač hřibové tlačítko, zacvakávací, pro nouzové vypnutí stupeň krytí IP 54 AB 26/SV AB 34/SV AB 40/SV AB 50/SV Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Max. Ø vrtáku v oceli E335/St 60 (normální režim) Uchycení sklíčidla MT 3 MT 4 MT 4 MT 4 Zdvih vřetena Přesah Ø pilíře Upínací plocha 360 x 514 mm 430 x 615 mm 430 x 615 mm 510 x 720 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) plynule nastavení otáček pomocí číslicového displeje Ochrana vřetena s elektrickým jištěním Strojní olej: počáteční naplnění z volně přibalené nádoby, při dodání s ochranou proti přetížení a elektrickým spínačem s hvězdicovou rukojetí 2 x 14 x 224 mm 2 x 14 x 224 mm 2 x 14 x 224 mm 2 x 14 x 224 mm Typ podávání 4kroky 4kroky 4kroky 4kroky Stupně přivádění 0,1 mm/u 0,2 mm/u 0,3 mm/u 0,4 mm/u 0,1 mm/u 0,2 mm/u 0,3 mm/u 0,4 mm/u 0,1 mm/u 0,2 mm/u 0,3 mm/u 0,4 mm/u 0,15 mm/u 0,2 mm/u 0,3 mm/u 0,36 mm/u Počet hnacích stupňů Plynule Plynule Plynule Plynule Ukazatel rychlosti otáčení Digitální Digitální Digitální Digitální Hmotnost (kg) Celkový zdvihový objem motoru 1/1,6 kw 1,4/2,2 kw 1,8/2,9 kw 3,6/4,3 kw Min./max. rychlost vřetene U/min U/min U/min U/min ZM AB 34/SV ZM AB 40/SV 10 ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

10 Vrtačky pro elektroniku Sloupové vrtačky Sloupové vrtačky napájení 400 V SB M3 ST MV: Univerzální vrtačka s plynule otáčkově řízeným pohonem, hloubkový doraz s přesným nastavením, včetně připojovacího kabelu se zástrčkou CEE. S volitelným mechanickým posuvem. SB P23 ST: Univerzální vrtačka s plynule otáčkově řízeným pohonem, digitálním zobrazením hloubky vrtání a otáček, hloubkovým dorazem s přesným nastavením, včetně připojovacího kabelu se zástrčkou CEE. SB P40 STG PV electronic: Univerzální vrtačka s plynule otáčkově řízeným pohonem, digitálním zobrazením hloubky vrtání a otáček a plynule programovatelným posuvem s integrovaným zařízením na řezání závitů. Volitelně lze dodat modul lámání třísek, automatické zastavení vřetena a nespojité řízení. nouzové hřibové tlačítko teplotní ochrana proti přetížení podpěťová spoušť Připojovací kabel (1,5 m) se zástrčkou CEE. ochrana při vrtání s elektrickým jištěním plynulá regulace rychlosti nastavení výšky stolu pomocí stojanu SB M3 ST MV, SB P40 STG PV electronic: přesně nastavitelný hloubkový doraz vrtání SB P23 ST: rychle nastavitelný hloubkový doraz vrtání SB M3 ST MV SB P23 ST SB P40 STG PV electronic SB P23 ST SB M3 ST MV SB P40 STG fotovoltaika Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Max. Ø vrtáku v oceli E335/St 60 (normální režim) Max. výkon při řezání závitů M16 M20 M30 Uchycení sklíčidla MT 2 MT 3 MT 4 Zdvih vřetena Přesah Ø pilíře Upínací plocha 280 x 340 mm 340 x 420 mm 450 x 590 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) 2 x 13 x 125 mm 2 x 13 x 125 mm 2 x 14 x 160 mm Typ podávání Ručně 3kroky Plynule Stupně přivádění Ručně 0,1 mm/u 0,16mm/U 0,25 mm/u - Min./max. pohyb nepřetržitého posuvu mm/u Počet hnacích stupňů Plynule Plynule Plynule Hmotnost (kg) Celkový zdvihový objem motoru 0,45/0,8 kw 0,9/1,45 kw 1,5/3 kw Úroveň rychlost vřetena Úroveň2: ot/min Úroveň1: Úroveň1: ot/min Úroveň2: Úroveň2: ot/min Úroveň1: ot/min ot/min ot/min Sloupové vrtačky série UNIMAX napájení 400 V Silná univerzální plynule nastavitelná vrtačka s pravým a levým chodem a číslicovým displejem. AV = volitelně s automatickým posuvem, lomem třísek a digitálním zobrazením hloubky vrtání UNIMAX 2 UNIMAX 3 UNIMAX 4 Basic UNIMAX 2 UNIMAX 3 UNIMAX 4 Basic Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Max. Ø vrtáku v oceli E335/St 60 (normální režim) Max. výkon při řezání závitů - - M30 Uchycení sklíčidla MT 2 MT 3 MT 4 Zdvih vřetena Přesah Ø pilíře Upínací plocha 315 x 450 mm 365 x 500 mm 400 x 550 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) 2 x 12 x 120 mm 2 x 14 x 180 mm 2 x 14 x 180 mm Typ podávání Ručně Ručně Plynule Počet hnacích stupňů Plynule Plynule Plynule Hmotnost (kg) Celkový zdvihový objem motoru 1,5/1,5 kw 0,8/1,5 kw 1,5/3 kw 7. VYDÁNÍ 11

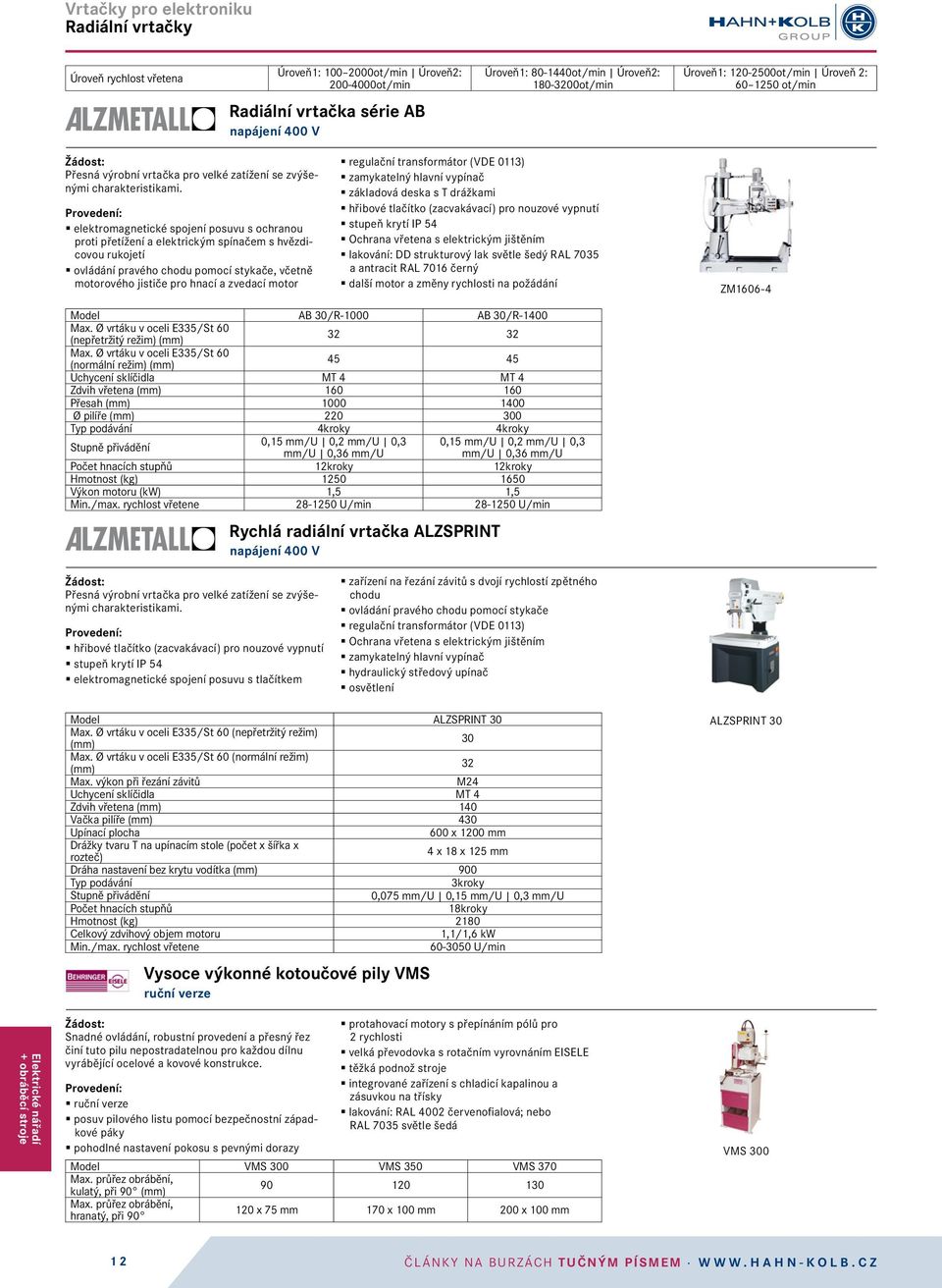

11 Vrtačky pro elektroniku Radiální vrtačky Úroveň rychlost vřetena Úroveň1: ot/min Úroveň2: ot/min Úroveň1: ot/min Úroveň2: ot/min Úroveň1: ot/min Úroveň 2: ot/min Radiální vrtačka série AB napájení 400 V Přesná výrobní vrtačka pro velké zatížení se zvýšenými charakteristikami. elektromagnetické spojení posuvu s ochranou proti přetížení a elektrickým spínačem s hvězdicovou rukojetí ovládání pravého chodu pomocí stykače, včetně motorového jističe pro hnací a zvedací motor regulační transformátor (VDE 0113) zamykatelný hlavní vypínač základová deska s T drážkami hřibové tlačítko (zacvakávací) pro nouzové vypnutí stupeň krytí IP 54 Ochrana vřetena s elektrickým jištěním lakování: DD strukturový lak světle šedý RAL 7035 a antracit RAL 7016 černý další motor a změny rychlosti na požádání ZM AB 30/R-1000 AB 30/R-1400 Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) Max. Ø vrtáku v oceli E335/St 60 (normální režim) Uchycení sklíčidla MT 4 MT 4 Zdvih vřetena Přesah Ø pilíře Typ podávání 4kroky 4kroky Stupně přivádění 0,15 mm/u 0,2 mm/u 0,3 0,15 mm/u 0,2 mm/u 0,3 mm/u 0,36 mm/u mm/u 0,36 mm/u Počet hnacích stupňů 12kroky 12kroky Hmotnost (kg) Výkon motoru (kw) 1,5 1,5 Min./max. rychlost vřetene U/min U/min Rychlá radiální vrtačka ALZSPRINT napájení 400 V Přesná výrobní vrtačka pro velké zatížení se zvýšenými charakteristikami. hřibové tlačítko (zacvakávací) pro nouzové vypnutí stupeň krytí IP 54 elektromagnetické spojení posuvu s tlačítkem zařízení na řezání závitů s dvojí rychlostí zpětného chodu ovládání pravého chodu pomocí stykače regulační transformátor (VDE 0113) Ochrana vřetena s elektrickým jištěním zamykatelný hlavní vypínač hydraulický středový upínač osvětlení ALZSPRINT 30 Max. Ø vrtáku v oceli E335/St 60 (nepřetržitý režim) 30 Max. Ø vrtáku v oceli E335/St 60 (normální režim) 32 Max. výkon při řezání závitů M24 Uchycení sklíčidla MT 4 Zdvih vřetena 140 Vačka pilíře 430 Upínací plocha 600 x 1200 mm Drážky tvaru T na upínacím stole (počet x šířka x rozteč) 4 x 18 x 125 mm Dráha nastavení bez krytu vodítka 900 Typ podávání 3kroky Stupně přivádění 0,075 mm/u 0,15 mm/u 0,3 mm/u Počet hnacích stupňů 18kroky Hmotnost (kg) 2180 Celkový zdvihový objem motoru 1,1/1,6 kw Min./max. rychlost vřetene U/min Vysoce výkonné kotoučové pily VMS ruční verze ALZSPRINT 30 Snadné ovládání, robustní provedení a přesný řez činí tuto pilu nepostradatelnou pro každou dílnu vyrábějící ocelové a kovové konstrukce. ruční verze posuv pilového listu pomocí bezpečnostní západkové páky pohodlné nastavení pokosu s pevnými dorazy protahovací motory s přepínáním pólů pro 2 rychlosti velká převodovka s rotačním vyrovnáním EISELE těžká podnož stroje integrované zařízení s chladicí kapalinou a zásuvkou na třísky lakování: RAL 4002 červenofialová; nebo RAL 7035 světle šedá VMS 300 VMS 350 VMS 370 kulatý, při hranatý, při x 75 mm 170 x 100 mm 200 x 100 mm VMS ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

12 Strojní pila Kotoučové pily kulatý, při hranatý, při x 75 mm 120 x 100 mm 140 x 100 mm Ø pilového listu Šířka pilového listu Ø otvoru Nastavitelná rychlost listu pily 40 ot/min 80 ot/min 17 ot/min 34 ot/min 17 ot/min 34 ot/min Nastavitelná rychlost listu pily (volitelná) - 34 ot/min 68 ot/min 34 ot/min 68 ot/min Horní část stroje montovaná na čepech Celkový zdvihový objem motoru 1/1,2 kw 1,4/1,9 kw 2/2,6 kw Hmotnost (kg) Délka x šířka x výška 900 x 800 x 1600 mm 800 x 900 x 1700 mm 1000 x 1100 x 1800 mm Vysoce výkonné kotoučové pily VMS-PV poloautomatická verze Snadné ovládání, robustní provedení a přesný řez činí tuto pilu nepostradatelnou pro každou dílnu vyrábějící ocelové a kovové konstrukce. poloautomatická verze pneumatická rychloupínací zařízení, volitelně s omezením upínacího tlaku plynule regulovatelný hydropneumatický posuv pilového listu nastavení zdvihu pilového agregátu pomocí svěrací páky velká převodovka s rotačním vyrovnáním EISELE pohodlná výměna pilového listu dodatečně namontovatelná převodovka se 4 rychlostmi Redukce upínacího tlaku Mikro rozprašovací systém lakování: RAL 4002 červenofialová; nebo RAL 7035 světle šedá VMS 350-PV VMS 350 PV VMS 300-PV VMS 350-PV VMS 370-PV kulatý, při hranatý, při x 75 mm 170 x 100 mm 200 x 100 mm kulatý, při hranatý, při x 75 mm 120 x 100 mm 140 x 100 mm Ø pilového listu Šířka pilového listu Ø otvoru Nastavitelná rychlost listu pily 40 ot/min 80 ot/min 17 ot/min 34 ot/min 17 ot/min 34 ot/min Nastavitelná rychlost listu pily (volitelná) - 34 ot/min 68 ot/min 34 ot/min 68 ot/min Horní část stroje montovaná na čepech Celkový zdvihový objem motoru 1/1,2 kw 1,4/1,9 kw 2/2,6 kw Šířka Délka x šířka x výška 1050 x 900 x 1800 mm 1050 x 900 x 1900 mm 1150 x 1000 x 2000 mm Vysoce výkonné kotoučové pily VMS-A plně automatická verze Maximálně snadné ovládání a robustní provedení pro přesné řezání činí tyto automatické pily nepostradatelnými pro řezání středních a velkých sérií. Mají několik významných předností, včetně přísunu s plochým vedením a kuličkovým šroubem pro maximální přesnost při polohování, velkoryse dimenzovaného opláštění splňujícího nejvyšší bezpečnostní požadavky a také maximálně snadné obsluhy v automatickém a ručním provozním režimu. plně automatizovaná verze integrované chladicí zařízení s chladicí kapalinou a mikro rozprašovací systém pneumatický nebo hydraulický posuv pily a ruchloupínací svěrák s redukcí upínacího tlaku Automat NC s grafickým displejem a klávesnicí pohodlná svěrací páka lakování: RAL 4002 červenofialová; nebo RAL 7035 světle šedá VMS 400 A VMS 370 A VMS 400 A kulatý, při hranatý, při x 100 mm 200 x 120 mm kulatý, při hranatý, při x 100 mm 140 x 120 mm Ø pilového listu Ø otvoru Nastavitelná rychlost listu pily 8 ot/min 16 ot/min 32 ot/min 8 ot/min 16 ot/min 32 ot/min 64 ot/min 64 ot/min Horní část stroje montovaná na čepech Celkový zdvihový objem motoru 2/2,6 kw 2/2,6 kw Hmotnost (kg) VYDÁNÍ 13

13 Strojní pila Kotoučové pily Délka x šířka x výška 2150 x 770 x 1540 mm 2150 x 770 x 1540 mm Vysoce výkonné kotoučové pily poloautomatická verze Univerzální pokosové kotoučové pily zajišťují vysoký řezný výkon a dlouhou životnost pilového listu díky robustnímu a stabilnímu podstavci stroje pro řezání s tlumenými vibracemi a bez hluku. poloautomatická verze snadné nastavení pokosu hydraulické upínací zařízení Redukce upínacího tlaku plynule regulovatelný posuv pilového listu lakování: RAL 4002 červenofialová; nebo RAL 7035 světle šedá PSU 450 H kulatý, při hranatý, při x 70 mm kulatý, při hranatý, při x 70 mm Ø pilového listu 450 Ø otvoru 40 Nastavitelná rychlost listu pily 6 ot/min 12 ot/min 24 ot/min 48 ot/min Horní část stroje montovaná na čepech Celkový zdvihový objem motoru 3/3,6 kw Hmotnost (kg) 1250 Délka x šířka x výška 1610 x 1400 x 1900 mm Osvědčená řada kotoučových pil VS je ideální pro robustní dlouhodobé použití. Díky kaleným a leštěným vodicím drahám a během mnoha let osvědčené převodovce je dosaženo řezání s minimálními vibracemi, čímž se šetří pilový list. ruční verze Vysoce výkonné kotoučové pily VS ruční verze kalená, broušená ozubená kola převodovky Drážka pro přesné řezání kombinace dvou trubek druhá drážka svěráku pro prořezávání silný hnací motor Deska stolu se stahovacím zařízením kalené, broušené, nastavitelné vodicí kolejnice VS 300 VS 350 VS 370 kulatý, při hranatý, při x 90 mm 170 x 105 mm 170 x 115 mm kulatý, při hranatý, při x 85 mm 130 x 105 mm 130 x 115 mm Ø pilového listu Šířka pilového listu 2,5 3 3 Ø otvoru Nastavitelná rychlost listu pily 40 ot/min 80 ot/min 36 ot/min 72 ot/min 36 ot/min 72 ot/min Nastavitelná rychlost listu pily (volitelná) 20 ot/min 40 ot/min 18 ot/min 36 ot/min 18 ot/min 36 ot/min Horní část stroje montovaná na čepech Celkový zdvihový objem motoru 1,6/2,1 kw 1,9/2,6 kw 1,9/2,6 kw Hmotnost (kg) Délka x šířka x výška 620 x 580 x 1700 mm 750 x 650 x 1700 mm 750 x 650 x 1700 mm Vysoce výkonné kotoučové pily VS-HA poloautomatická verze PSU 450 H VS 300 Osvědčená řada kotoučových pil VS je ideální pro robustní dlouhodobé použití. Díky kaleným a leštěným vodicím drahám a během mnoha let osvědčené převodovce je dosaženo řezání s minimálními vibracemi, čímž se šetří pilový list. poloautomatická verze kalená, broušená ozubená kola převodovky Drážka pro přesné řezání kombinace dvou trubek druhá drážka svěráku pro prořezávání silný hnací motor Deska stolu se stahovacím zařízením kalené, broušené, nastavitelné vodicí kolejnice pneumatické upínací zařízení plynule regulovatelný hydropneumatický posuv pilového listu VS 300 HA VS 350 HA VS 370 HA kulatý, při hranatý, při x 90 mm 170 x 105 mm 170 x 105 mm kulatý, při hranatý, při x 85 mm 130 x 105 mm 130 x 115 mm Ø pilového listu Šířka pilového listu 2,5 3 3 Ø otvoru VS 350 HA VS 350 HA 14 ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

14 Strojní pila Kotoučové pily Nastavitelná rychlost listu pily 40 ot/min 80 ot/min 36 ot/min 72 ot/min 36 ot/min 72 ot/min Nastavitelná rychlost listu pily (volitelná) 20 ot/min 40 ot/min 18 ot/min 36 ot/min 18 ot/min 36 ot/min Horní část stroje montovaná na čepech Celkový zdvihový objem motoru 1,6/2,1 kw 1,9/2,6 kw 1,9/2,6 kw Hmotnost (kg) Délka x šířka x výška 700 x 700 x 1600 mm 800 x 850 x 1900 mm 800 x 850 x 1900 mm Podpodlahová lehká kotoučová pila na kov ruční verze Ruční podstolová pokosová pila na hliník a plast. Pro univerzální použití v dílně a na staveništi. ruční verze Vertikální upnutí materiálu shora upnutí materiálu vpravo a vlevo od pilového listu Rychlé upínání materiálu pomocí excentru nastavení pokosu vpravo a vlevo do 45 ruční posuv pilového listu madla pro mobilní použití včetně lehkého délkového dorazu včetně ručního rozprašovače LS 300 M kulatý, při hranatý, při x 160 mm kulatý, při hranatý, při x 100 mm Ø pilového listu 300 Ø otvoru 40 Nastavitelná rychlost listu pily 3000 ot/min Horní část stroje montovaná na čepech Výkon motoru (kw) 1,5 Hmotnost (kg) 65 Délka x šířka x výška 600 x 450 x 550 mm Kotoučové pily na hliník AL ruční verze Rychlá a přesná pokosová pila na řezání neželezných kovů a plastů. ruční verze stolní model chladicí systém s minimálním mazáním 2 ruční svěráky impulzový spínač na ruční páce nouzové hřibové tlačítko záchytná vana na třísky a nádoba na třísky Za příplatek je k dostání příslušenství jako např. rozprašovací systém, válečkové dráhy nebo pneumatický upínací systém. Výhoda: univerzální silná výrobní pila rychlý chod, rychlost až ot./min možnost řezání na pokos do 45 k dispozici zdarma demonstrační servis AL 350 AL 380 kulatý, při hranatý, při x 80 mm 165 x 80 mm kulatý, při hranatý, při x 80 mm 120 x 70 mm Ø pilového listu Ø otvoru Nastavitelná rychlost listu pily 1400 ot/min 2800 ot/min 2600 ot/min Celkový zdvihový objem motoru 1,85/2,5 kw 3/3 kw Kotoučová pokosová pila S 225 ruční verze Obrázek s volitelnou možností AL 350 Přenosná kompaktní pila na řezání oceli, nerezové oceli a neželezných kovů. ruční verze stolní model chladicí systém s minimálním mazáním ruční svěrák impulzový spínač na ruční páce hlavní vypínač-motorový jistič Výhoda: univerzální kompaktní kotoučová pokosová pila možnost řezání na pokos do 60 k dispozici zdarma demonstrační servis S 225 kulatý, při hranatý, při x 50 mm kulatý, při hranatý, při x 50 mm Ø pilového listu 225 Ø otvoru 32 Nastavitelná rychlost listu pily 42 ot/min 56 ot/min Výkon motoru (kw) 0,8 7. VYDÁNÍ 15

15 Strojní pila Kotoučové pily Volitelný celkový zdvihový objem motoru Kotoučové pily na trubky a profily ruční verze 0,8/1,2 kw Kompaktní a silná pokosová pila na řezání nerezové oceli, oceli a neželezných kovů. ruční verze chladicí systém (membránové čerpadlo) nouzový vypínač Za příplatek je k dostání příslušenství jako např. rozprašovací systém nebo pneumatický upínací systém. H 250, H 300: stolní model ruční svěrák s výztuhou H 350: volně stojící model s uzavřenou spodní skříňkou ruční svěrák s rychloupínací pákou a výztuží Výhoda: univerzální silná výrobní pila možnost řezání na pokos do 45 k dispozici zdarma demonstrační servis H 250 H 300 H 250 H 300 H 350 kulatý, při hranatý, při x 50 mm 145 x 60 mm 160 x 70 mm kulatý, při hranatý, při x 50 mm 110 x 60 mm 110 x 70 mm Ø pilového listu Ø otvoru Nastavitelná rychlost listu pily 50 ot/min 100 ot/min 44 ot/min 88 ot/min 44 ot/min 88 ot/min Celkový zdvihový objem motoru 0,8/1,2 kw 1,1/1,4 kw 1,8/2,2 kw Horizontální dvojitá pokosová pásová pila Gazelle ruční verze H 350 gazelle250dg: Tento spolehlivý úvodní model se vyznačuje jednoduchou a pohodlnou manipulací a oblastí řezání o průměru až 260 mm. gazelle250dg: 2 řezné rychlosti: 35 a 70 m/min gazelle250dg kulatý, při hranatý, při x 210 mm kulatý, při Rozměry pilového pásu 2915 x 27 x 0,9 mm Min./max. řezná rychlost m/min Délka x šířka x výška 1550 x 750 x 1500 mm Hmotnost (kg) 415 PBS 110 ESC, PBS 130 ESC, PBS 171 ESC gazelle250dg Horizontální pásové pily HBS ruční verze Tyto spolehlivé pásové pily jsou charakteristické snadnou a pohodlnou manipulací. Malá velikost, ale vynikající řezný výkon kvalitní pásová pila pro každé použití. plynulé elektronické ovládání hnacího motoru automatické vypnutí po dokončení řezání řízení napnutí pilového pásu pomocí podložek Belleville Systém detekce přetržení pilového pásu nastavitelné šedé litinové vodicí rameno chlazení emulze nastavení pokosu pro upínací čelisti v rozsahu HBS 265, HBS 325: poháněný kartáč na odvod třísek HBS 220 HBS 265 HBS 325 kulatý, při hranatý, při x 100 mm 300 x 150 mm 420 x 300 mm HBS ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

16 Strojní pila Horizontální pásové pily kulatý, při hranatý, při x 150 mm 220 x 100 mm 300 x 220 mm Rozměry pilového pásu 2890 x 27 x 0,9 mm 3280 x 27 x 0,9 mm 3770 x 27 x 0,9 mm Min./max. řezná rychlost m/min m/min m/min Délka x šířka x výška 1450 x 670 x 970 mm 1580 x 600 x 950 mm 1850 x 800 x 1000 mm Hmotnost (kg) Horizontální pokosová pásová pila HBS ruční verze Velmi robustní a kompaktní konstrukce s mimořádnou flexibilitou při použití. Díky snadnému a velmi rychlému přenastavení úhlů řezu 90, 45 nebo 30 řeší takřka všechny požadavky na řezání. plynulé nastavení pokosu v rozsahu poháněný kartáč na odvod třísek plynulé elektronické ovládání hnacího motoru automatické vypnutí po dokončení řezání řízení napnutí pilového pásu pomocí podložek Belleville Systém detekce přetržení pilového pásu nastavitelné šedé litinové vodicí rameno chlazení emulze HBS 265G HBS 325G kulatý, při hranatý, při x 150 mm 420 x 300 mm kulatý, při hranatý, při x 100 mm 300 x 200 mm kulatý, při hranatý, při x 100 mm 200 x 100 mm Nastavení pokosu Standard Standard Rozměry pilového pásu 3280 x 27 x 0,9 mm 3770 x 27 x 0,9 mm Min./max. řezná rychlost m/min m/min Délka x šířka x výška 1580 x 825 x 1350 mm 1850 x 1100 x 1230 mm Hmotnost (kg) Horizontální pásová pila, poloautomatická Actron poloautomatická verze Extrémně snadný provoz, téměř pověstná spolehlivost, nejmodernější design. Rychlé a pohodlné řezání velkých objemů. Řídicí jednotka K-tronic NC poháněný kartáč na odvod třísek plynulé a přesné nastavení posuvu rámu pily řízení napnutí pilového pásu pomocí podložek Belleville chlazení emulze actron220 actron265 actron325 hranatý, při x 100 mm 300 x 150 mm 420 x 300 mm kulatý, při Ruční/automatický režim Standard Standard Standard Rozměry pilového pásu 2890 x 27 x 0,9 mm 3280 x 27 x 0,9 mm 3770 x 27 x 0,9 mm Min./max. řezná rychlost m/min m/min m/min Délka x šířka x výška 1450 x 860 x 980 mm 1610 x 780 x 950 mm 1850 x 900 x 1000 mm Hmotnost (kg) Horizontální pokosová pásová pila, poloautomatická Actron poloautomatická verze HBS 265G actron325 Pohodlí na první místě. Bleskurychlé nastavení pokosu. Řídicí jednotka K-tronic NC poháněný kartáč na odvod třísek plynulé a přesné nastavení posuvu rámu pily řízení napnutí pilového pásu pomocí podložek Belleville chlazení emulze plynulé nastavení pokosu v rozsahu actron265g actron325g kulatý, při hranatý, při x 150 mm 420 x 300 mm kulatý, při hranatý, při x 100 mm 300 x 200 mm kulatý, při hranatý, při x 100 mm 200 x 100 mm Nastavení pokosu Standard Standard Ruční/automatický režim Standard Standard actron325g 7. VYDÁNÍ 17

17 Strojní pila Horizontální pásové pily Rozměry pilového pásu 3280 x 27 x 0,9 mm 3770 x 27 x 0,9 mm Min./max. řezná rychlost m/min m/min Délka x šířka x výška 1610 x 960 x 1350 mm 1850 x 1200 x 1230 mm Hmotnost (kg) poloautomatická horizontální dvojitá pokosová pásová pila actron poloautomatická verze Pohodlí na první místě. Bleskurychlé nastavení pokosu. Řídicí jednotka K-tronic NC poháněný kartáč na odvod třísek plynulé a přesné nastavení posuvu rámu pily řízení napnutí pilového pásu pomocí podložek Belleville chlazení emulze plynulé nastavení pokosu v rozsahu actron265dg kulatý, při hranatý, při x 150 mm kulatý, při hranatý, při x 100 mm kulatý, při hranatý, při x 100 mm Nastavení pokosu Standard Ruční/automatický režim Standard Rozměry pilového pásu 3280 x 27 x 0,9 mm Min./max. řezná rychlost m/min Délka x šířka x výška 1610 x 930 x 1400 mm Hmotnost (kg) 410 Horizontální pásová pila plně automatická Fortuna plně automatická verze Nová rozšířená vyšší třída v oblasti pil se prezentuje otočným rámem konstrukční řady fortuna a novým řídicím systémem K-tronic, který umožňuje díky polohování řetězu jedním pohybem přesnou práci bez ztráty času. Kuličkový šroub bez vůle přepraví přesně i ta nejtěžší břemena. středový ovládací panel Řídicí jednotka K-tronic NC automatické vypnutí na konci materiálu plný záběr upínacího válce plynulé nastavení posuvu poháněný kartáč na odvod třísek chlazení emulze Systém detekce přetržení pilového pásu fortuna220 fortuna265 kulatý, při hranatý, při x 150 mm 300 x 150 mm Ruční/automatický režim Standard Standard Rozměry pilového pásu 2890 x 27 x 0,9 mm 3280 x 27 x 0,9 mm Min./max. řezná rychlost m/min m/min Délka válečkového dopravníku Délka x šířka x výška 1950 x 1550 x 1200 mm 1950 x 1650 x 1200 mm Hmotnost (kg) Horizontální plně automatizovaná pokosová pásová pila fortuna plně automatizovaná verze actron 265DG fortuna220 Plně automatizovaná funkčnost v dokonalé přesnosti a nejmodernější strojírenské technice. Přímé řezání a řezání na pokos lze provádět plně automaticky. středový ovládací panel Řídicí jednotka K-tronic NC automatické vypnutí na konci materiálu plný záběr upínacího válce plynulé nastavení posuvu poháněný kartáč na odvod třísek chlazení emulze Systém detekce přetržení pilového pásu plynulé nastavení pokosu v rozsahu fortuna265g kulatý, při hranatý, při x 150 mm kulatý, při hranatý, při x 150 mm kulatý, při hranatý, při x 100 mm Nastavení pokosu Standard Ruční/automatický režim Standard Rozměry pilového pásu 3280 x 27 x 0,9 mm Min./max. řezná rychlost m/min Délka válečkového dopravníku 1000 Délka x šířka x výška 1900 x 1750 x 1200 mm Hmotnost (kg) 1200 fortuna 265G 18 ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

18 Strojní pila Horizontální pásové pily Horizontální pásová pila s dvojitým sloupkem poloautomatická Bitron poloautomatická verze Speciální konstrukce činí z této řady perfektní volbu pro malé série a jednotlivé řezy s přísnými požadavky na přesnost a spolehlivost. I ty nejhouževnatější materiály jsou řezány bez námahy, velice přesně a velmi plynule. Řídicí jednotka K-tronic NC poháněný kartáč na odvod třísek plynulé nastavení rychlosti posuvu Elektronický systém detekce přetržení pilového pásu chlazení emulze bitron220: řízení napnutí pilového pásu pomocí podložek Belleville bitron300, bitron350: hydraulické napnutí pilového pásu bitron220 bitron300 bitron350 kulatý, při hranatý, při x 220 mm 300 x 300 mm 350 x 500 mm Ruční/automatický režim Standard Standard Standard Rozměry pilového pásu 2890 x 27 x 0,9 mm 3950 x 34 x 1,1 mm 4900 x 34 x 1,1 mm Min./max. řezná rychlost m/min m/min m/min Délka x šířka x výška 1480 x 820 x 1240 mm 2050 x 1100 x 1510 mm 2530 x 1600 x 1410 mm Hmotnost (kg) Horizontální pásová pila s dvojitým sloupkem plně automatická Pharos plně automatická verze Tyto maximálně kompaktní pásové pily jsou vybaveny rámy pily vedenými dvěma sloupy, mají lineární vedení bez vůle a maximálně klidný chod. Řídicí jednotka K-tronic NC plynulé nastavení rychlosti posuvu plný záběr upínacího válce poháněný kartáč na odvod třísek chlazení emulze Systém detekce přetržení pilového pásu středový ovládací panel automatické vypnutí na konci materiálu zcela pokrytá oblast posuvu integrovaný 1000mm válečkový dopravník pharos220 pharos300 kulatý, při Ruční/automatický režim Standard Standard Rozměry pilového pásu 2890 x 27 x 0,9 mm 3950 x 34 x 1,1 mm Min./max. řezná rychlost m/min m/min Délka válečkového dopravníku Délka x šířka x výška 1950 x 1550 x 1320 mm 2100 x 2050 x 1510 mm Hmotnost (kg) Horizontální pokosová pásová pila MEBAswing poloautomatická verze bitron350 pharos300 Stroje MEBAswing jsou ergonomické a snadno použitelné univerzální pomůcky do každé dílny. Tyto pásové pily jsou výjimečné rozmanitou škálu aplikací a optimálním poměrem cena-výkon. hydraulické upnutí materiálů hydraulický regulátor posuvu hydraulické zvedání a spouštění rámu pily patentovaný pokosový systém plynulé nastavení řezné rychlosti pohon pilového pásu s regulací frekvence rozsah otáčení 30 doprava (u modelu DG také 45 doleva) MEBAswing 320 G-HSS MEBAswing 320 DG-HSS kulatý, při hranatý, při x 300 mm 500 x 300 mm kulatý, při hranatý, při x 300 mm 300 x 300 mm kulatý, při hranatý, při x 200 mm 200 x 200 mm Nastavení pokosu Standard Standard Rozměry pilového pásu 4200 x 34 x 1,1 mm 4200 x 34 x 1,1 mm Min./max. řezná rychlost m/min m/min Délka x šířka x výška 1300 x 2050 x 1400 mm 1450 x 2200 x 1400 mm Hmotnost (kg) MEBAswing 320 G-HSS 7. VYDÁNÍ 19

19 Strojní pila Horizontální pásové pily Univerzální pokosové pásové pily jsou ergonomicky stavěné a mají optimální poměr cena-výkon. Jsou ideální pro použití s materiály o různých šířkách a tvrdostech a při časté změně řezání na pokos. Systém řízení stroje odpovídá normě CE 89/289. pohon AC s regulací frekvence hydraulické plnozáběrové upnutí materiálu Horizontální pokosová pásová pila MEBAeco poloautomatická verze automatické sledování řezného tlaku a posuvu chladicí zařízení s chladicí kapalinou zakrytí ručního pilového pásu pomocí momentového klíče synchronní čisticí kartáč na odvod třísek válečkové vedení pilového pásu ze slinutého karbidu plynulé nastavení pokosu v rozsahu MEBAeco 335 G MEBAeco 335 DG MEBAeco 410 DG kulatý, při hranatý, při x 335 mm 500 x 335 mm 700 x 400 mm kulatý, při hranatý, při x 335 mm 320 x 335 mm 430 x 400 mm kulatý, při hranatý, při x 335 mm 170 x 335 mm 330 x 400 mm Nastavení pokosu Standard Standard Standard Rozměry pilového pásu 4400 x 34 x 1,1 mm 4400 x 34 x 1,1 mm 5800 x 41 x 1,3 mm Min./max. řezná rychlost m/min m/min m/min Délka x šířka x výška 1250 x 2200 x 1900 mm 1450 x 2300 x 1900 mm 1500 x 2800 x 2000 mm Hmotnost (kg) Tyto vysoce výkonné pásové pily na kov vedené dvěma sloupy v poloautomatické verzi jsou ideální pro univerzální použití s materiály o různých šířkách a tvrdostech. Jsou ergonomicky stavěné a mají optimální poměr cena-výkon. pohon AC s regulací frekvence hydraulické plnozáběrové upnutí materiálu Horizontální vysoce výkonná pásová pila MEBAeco poloautomatická verze automatické sledování řezného tlaku a posuvu chladicí zařízení s chladicí kapalinou zakrytí ručního pilového pásu pomocí momentového klíče synchronní čisticí kartáč na odvod třísek válečkové vedení pilového pásu ze slinutého karbidu plynulé nastavení pokosu v rozsahu MEBAeco 335 MEBAeco 410 kulatý, při hranatý, při x 335 mm 700 x 400 mm Rozměry pilového pásu 4400 x 34 x 1,1 mm 5800 x 41 x 1,3 mm Min./max. řezná rychlost m/min m/min Délka x šířka x výška 1200 x 2150 x 1900 mm 1200 x 2800 x 2000 mm Hmotnost (kg) MEBAeco 335 G MEBAeco 335 Horizontální automatická pokosová pásová pila MEBAeco plně automatická verze Automatické pásové pily s dvojitým sloupem a lineárním vedením pro přímé řezání (A) a řezání na pokos (GA, DGA) jsou ideálním pro použití s materiály o různých šířkách a tvrdostech a při časté změně řezání na pokos. Systém řízení stroje odpovídá normě CE 89/289. pohon AC s regulací frekvence hydraulické plnozáběrové upnutí materiálu automatické sledování řezného tlaku a posuvu chladicí zařízení s chladicí kapalinou zakrytí ručního pilového pásu pomocí momentového klíče válečkové vedení pilového pásu ze slinutého karbidu plynulé nastavení pokosu v rozsahu Minimální rychlost otáček a detekce přetržení pilového pásu na talíři pásu elektronický automat PLC a NC MEBAeco 335 A, MEBAeco 335 GA: synchronní čisticí kartáč na odvod třísek MEBAeco 335 DGA-600: elektrické otáčení pokosu pomocí servomotoru MEBAeco 335 A MEBAeco 335 GA MEBAeco 335 DGA-600 kulatý, při hranatý, při x 335 mm 500 x 335 mm 500 x 335 mm kulatý, při Nastavení pokosu Standard Standard Standard hranatý, při x 335 mm 320 x 335 mm Ruční/automatický režim Standard Standard Standard kulatý, při MEBAeco 335 GA 20 ČLÁNKY NA BURZÁCH TUČNÝM PÍSMEM

20 Strojní pila Vertikální pásové pily Rozměry pilového pásu 4400 x 34 x 1,1 mm 4400 x 34 x 1,1 mm 4400 x 34 x 1,1 mm hranatý, při x 335 mm 170 x 335 mm Min./max. řezná rychlost m/min m/min m/min Délka x šířka x výška 2000 x 2200 x 1900 mm 2350 x 2200 x 1900 mm 2480 x 2300 x 1900 mm Hmotnost (kg) Horizontální automatická pásová pila MEBAe-cut plně automatická verze MEBAe-cut přináší průkopnické a zdroje šetřící technologie, když potřebujete řezat pevné a houževnaté materiály. Je nutné také zdůraznit, že tento model již nevyužívá hydrauliku, díky čemuž stroj vykazuje vynikající energetickou účinnost. posuv pily pomocí kuličkového pohonu vřetena s regulací frekvence automatické sledování řezného tlaku a posuvu minimální rychlost otáček a detekce přetržení pilového pásu Pohon AC poháněný kartáč na odvod třísek nad třecím kotoučem zakrytí ručního pilového pásu pomocí momentového klíče vyjímatelná nádrž chladicí kapaliny pro snadné čištění dialogový automat NC 3 počítadla provozních hodin pro celkový čas, životnost pily, objednávku Programová paměť, 50 programů 20 sad MEBAe-cut 400 A MEBAe-cut 500 A kulatý, při hranatý, při x 400 mm 500 x 500 mm Rozměry pilového pásu 6220 x 41 x 1,3 mm 6220 x 41 x 1,3 mm Min./max. řezná rychlost m/min m/min Délka x šířka x výška 1620 x 3100 x 2150 mm 1620 x 3100 x 2150 mm Hmotnost (kg) Vertikální pásové pily VBS 400 napájení 400 V Řezání na délku, nařezávání a zkoušení materiálů: univerzální vertikální pásová pila nezbytná pro každou dílnu, ve které je nutné řezat více než jen tyčovinu. Digitální zobrazení otáček elektronicky řízené pohony plynule regulovatelná rychlost pásu 3 možné varianty stolu: pevný stůl, ruční stůl (M) a hydraulický stůl (H) kalené a broušené vedení pilového pásu vodicí rameno s nastavitelnou výškou zobrazení doporučeného napnutí pilového pásu integrovaná pracovní svítilna LED tabulka řezných údajů pro řadu materiálů dvojkovový pilový pás vysoké kvality, montovaný VBS400E VBS400S VBS400SM VBS400SH Max. řezná výška Max. šířka hloubení Min./max. řezná rychlost m/min m/min m/min m/min Upínací plocha 600 x 600 mm 600 x 600 mm 760 x 600 mm 760 x 600 mm Výkon motoru (kw) 1, Hmotnost (kg) Vertikální pásová pila VBS 600 / VBS 1100 napájení 400 V MEBAe-cut 400 A VBS400SM Řezání na délku, nařezávání a zkoušení materiálů: univerzální vertikální pásová pila nezbytná pro každou dílnu, ve které je nutné řezat více než jen tyčovinu. Digitální zobrazení otáček elektronicky řízené pohony plynule regulovatelná rychlost pásu 3 možné varianty stolu: pevný stůl, ruční stůl (M) a hydraulický stůl (H) kalené a broušené vedení pilového pásu vodicí rameno s nastavitelnou výškou zobrazení doporučeného napnutí pilového pásu integrovaná pracovní svítilna LED tabulka řezných údajů pro řadu materiálů dvojkovový pilový pás vysoké kvality, montovaný VBS600S VBS600SM VBS600SH VBS1100SH Max. řezná výška Max. šířka hloubení Min./max. řezná rychlost m/min m/min m/min m/min Upínací plocha 760 x 600 mm 760 x 600 mm 760 x 600 mm 1200 x 1000 mm Výkon motoru (kw) ,5 Hmotnost (kg) VBS600S 7. VYDÁNÍ 21
