Seznam částí: 1. Laparoskopická sestava minimální technické požadavky Laparoskopická sestava minimální technické parametry

Transkript

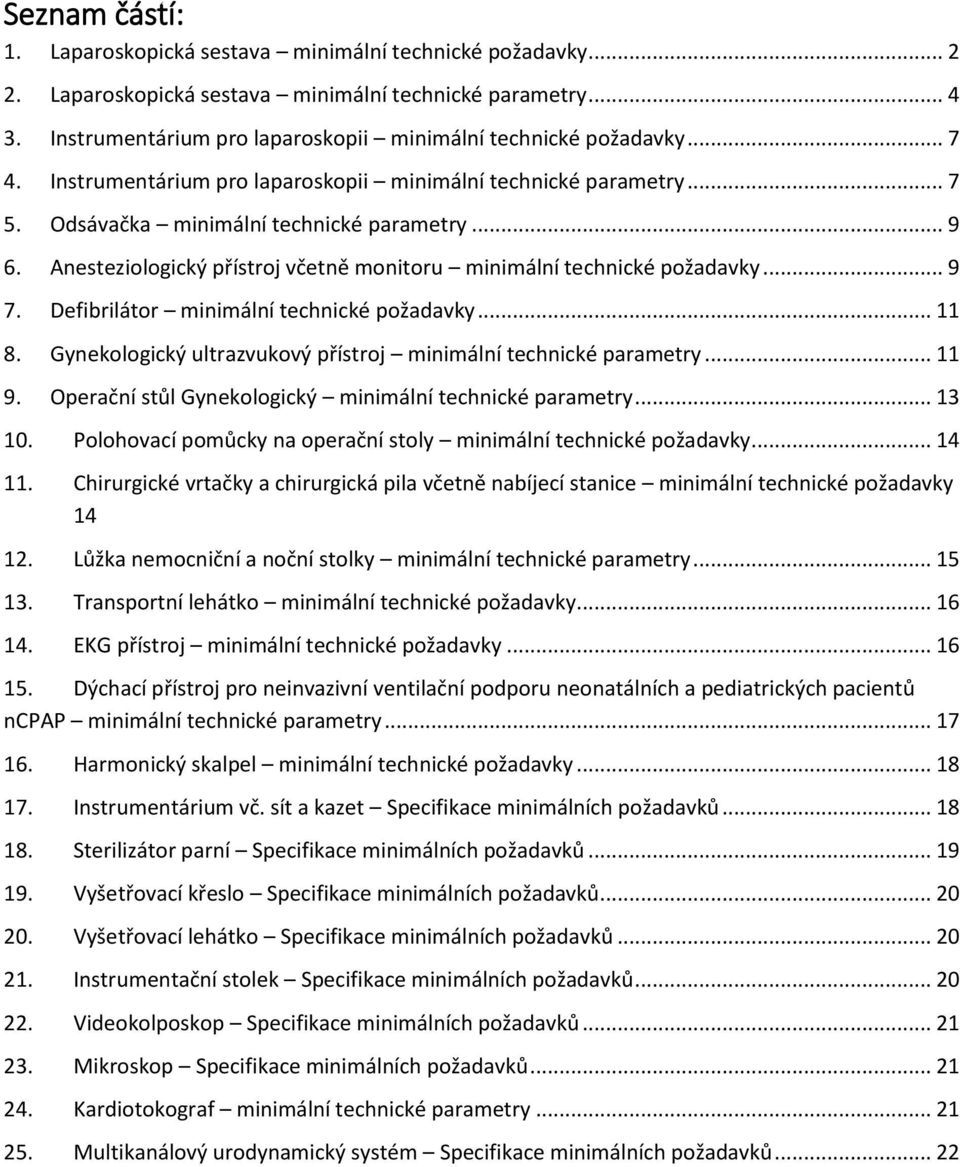

1 Seznam částí: 1. Laparoskopická sestava minimální technické požadavky Laparoskopická sestava minimální technické parametry Instrumentárium pro laparoskopii minimální technické požadavky Instrumentárium pro laparoskopii minimální technické parametry Odsávačka minimální technické parametry Anesteziologický přístroj včetně monitoru minimální technické požadavky Defibrilátor minimální technické požadavky Gynekologický ultrazvukový přístroj minimální technické parametry Operační stůl Gynekologický minimální technické parametry Polohovací pomůcky na operační stoly minimální technické požadavky Chirurgické vrtačky a chirurgická pila včetně nabíjecí stanice minimální technické požadavky Lůžka nemocniční a noční stolky minimální technické parametry Transportní lehátko minimální technické požadavky EKG přístroj minimální technické požadavky Dýchací přístroj pro neinvazivní ventilační podporu neonatálních a pediatrických pacientů ncpap minimální technické parametry Harmonický skalpel minimální technické požadavky Instrumentárium vč. sít a kazet Specifikace minimálních požadavků Sterilizátor parní Specifikace minimálních požadavků Vyšetřovací křeslo Specifikace minimálních požadavků Vyšetřovací lehátko Specifikace minimálních požadavků Instrumentační stolek Specifikace minimálních požadavků Videokolposkop Specifikace minimálních požadavků Mikroskop Specifikace minimálních požadavků Kardiotokograf minimální technické parametry Multikanálový urodynamický systém Specifikace minimálních požadavků... 22

2 1. Laparoskopická sestava minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie Full HD Endoskopické vybavení laparoskop Nová endoskopická sestava s full HD rozlišením x pixels s progresivním skenem Kamerová endoskopická jednotka Full HDTV technologie, min x 1 080p rozlišení Sterilizovatelná kamerová hlava 3 čipová CCD (CMOS) technologie Full HD x 1 080p s videoadaptérem Integrovaný upínací mechanismus pro optiky se standardním okulárem, ovládání focus, zoom, programovatelná tlačítka pro ovládání funkcí kamerové jednotky, záznamového a archivačního zařízení Optický ZOOM 2x a digitální ZOOM 2x Fokus LCD monitor, min 26 WIDE Full HDTV technologie, atest pro použití na oper. sálech LED zdroj studeného světla Minimální výkon odpovídající výkonu 300 W xenonové výbojce s životností cca provozních hodin Záznamové zařízení (1 ks) Samostatné záznamové zařízení Možnost ovládání foto/video z kamerové hlavy endoskopu Záznam videa ve formátu Full HD Záznam statických snímků ve vysokém rozlišení Obrazové vstupy: HDMI, DVI Vytváření jednotlivých snímků i videosekvencí Konverze do MPEG-4 Export obrazových záznamů na USB externí paměťové médium ve formátech spustitelných v počítači Elektrokoagulace 2 monopolární výstupy 2 bipolární výstupy Pro všechny chirurgické obory, včetně bipolární resektokopie pro gynekologii a artroskopii Urologická a gynekologická resekce ve fyziol. roztoku Nastavitelná pronikavost řezu a koagulace Dynamická regulace výkonu Možnost nastavení výkonu po 1 W Nastavitelná max. doba koagulace Přednastavené programy, možnost dalších individuálně nastavitelných programů Stálý monitoring kontaktu neutrální elektrody Monitoring úniku proudu jinou cestou než přes neutrální elektrodu

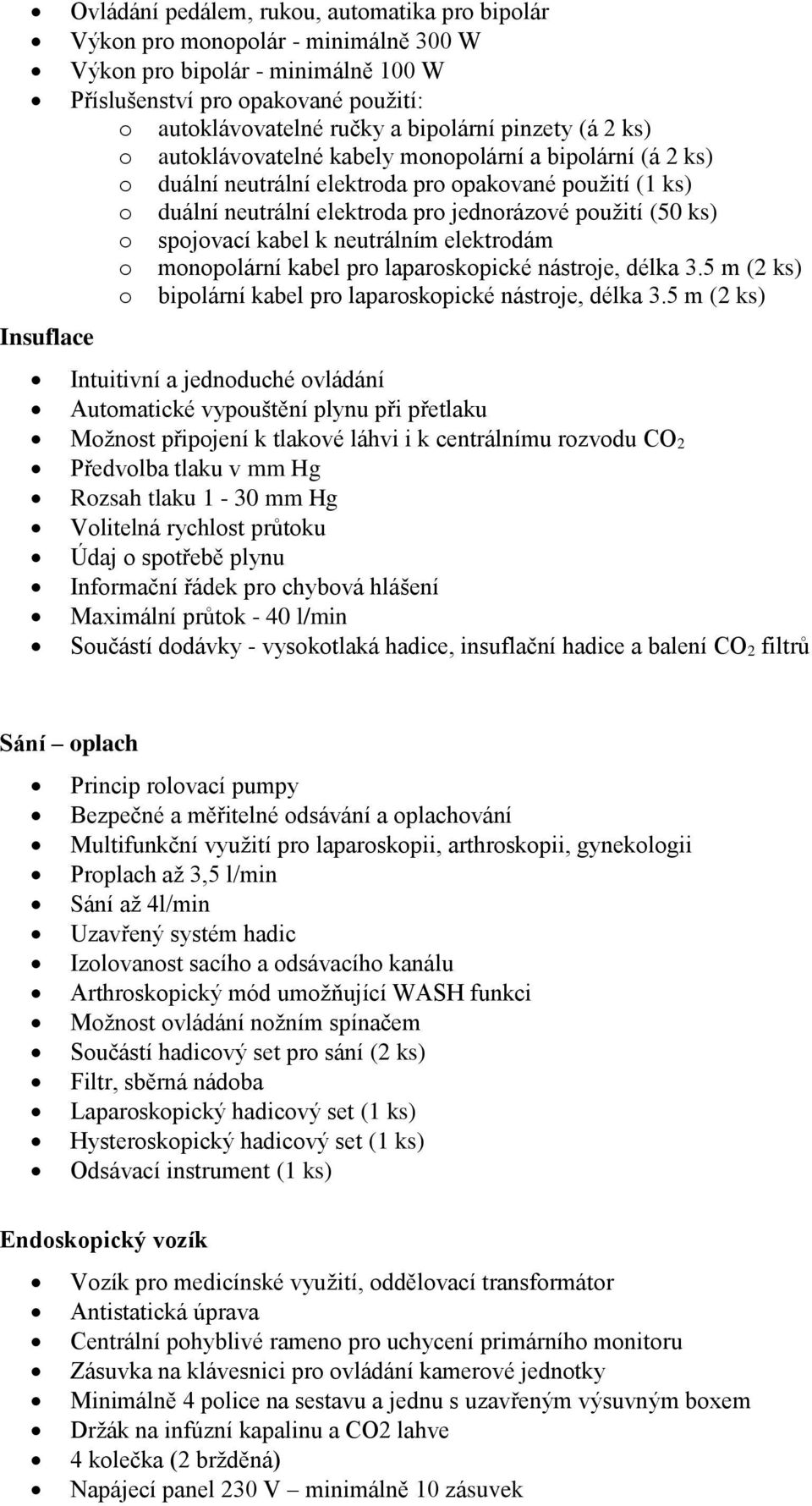

3 Ovládání pedálem, rukou, automatika pro bipolár Výkon pro monopolár - minimálně 300 W Výkon pro bipolár - minimálně 100 W Příslušenství pro opakované použití: o autoklávovatelné ručky a bipolární pinzety (á 2 ks) o autoklávovatelné kabely monopolární a bipolární (á 2 ks) o duální neutrální elektroda pro opakované použití (1 ks) o duální neutrální elektroda pro jednorázové použití (50 ks) o spojovací kabel k neutrálním elektrodám o monopolární kabel pro laparoskopické nástroje, délka 3.5 m (2 ks) o bipolární kabel pro laparoskopické nástroje, délka 3.5 m (2 ks) Insuflace Intuitivní a jednoduché ovládání Automatické vypouštění plynu při přetlaku Možnost připojení k tlakové láhvi i k centrálnímu rozvodu CO 2 Předvolba tlaku v mm Hg Rozsah tlaku 1-30 mm Hg Volitelná rychlost průtoku Údaj o spotřebě plynu Informační řádek pro chybová hlášení Maximální průtok - 40 l/min Součástí dodávky - vysokotlaká hadice, insuflační hadice a balení CO 2 filtrů Sání oplach Princip rolovací pumpy Bezpečné a měřitelné odsávání a oplachování Multifunkční využití pro laparoskopii, arthroskopii, gynekologii Proplach až 3,5 l/min Sání až 4l/min Uzavřený systém hadic Izolovanost sacího a odsávacího kanálu Arthroskopický mód umožňující WASH funkci Možnost ovládání nožním spínačem Součástí hadicový set pro sání (2 ks) Filtr, sběrná nádoba Laparoskopický hadicový set (1 ks) Hysteroskopický hadicový set (1 ks) Odsávací instrument (1 ks) Endoskopický vozík Vozík pro medicínské využití, oddělovací transformátor Antistatická úprava Centrální pohyblivé rameno pro uchycení primárního monitoru Zásuvka na klávesnici pro ovládání kamerové jednotky Minimálně 4 police na sestavu a jednu s uzavřeným výsuvným boxem Držák na infúzní kapalinu a CO2 lahve 4 kolečka (2 bržděná) Napájecí panel 230 V minimálně 10 zásuvek

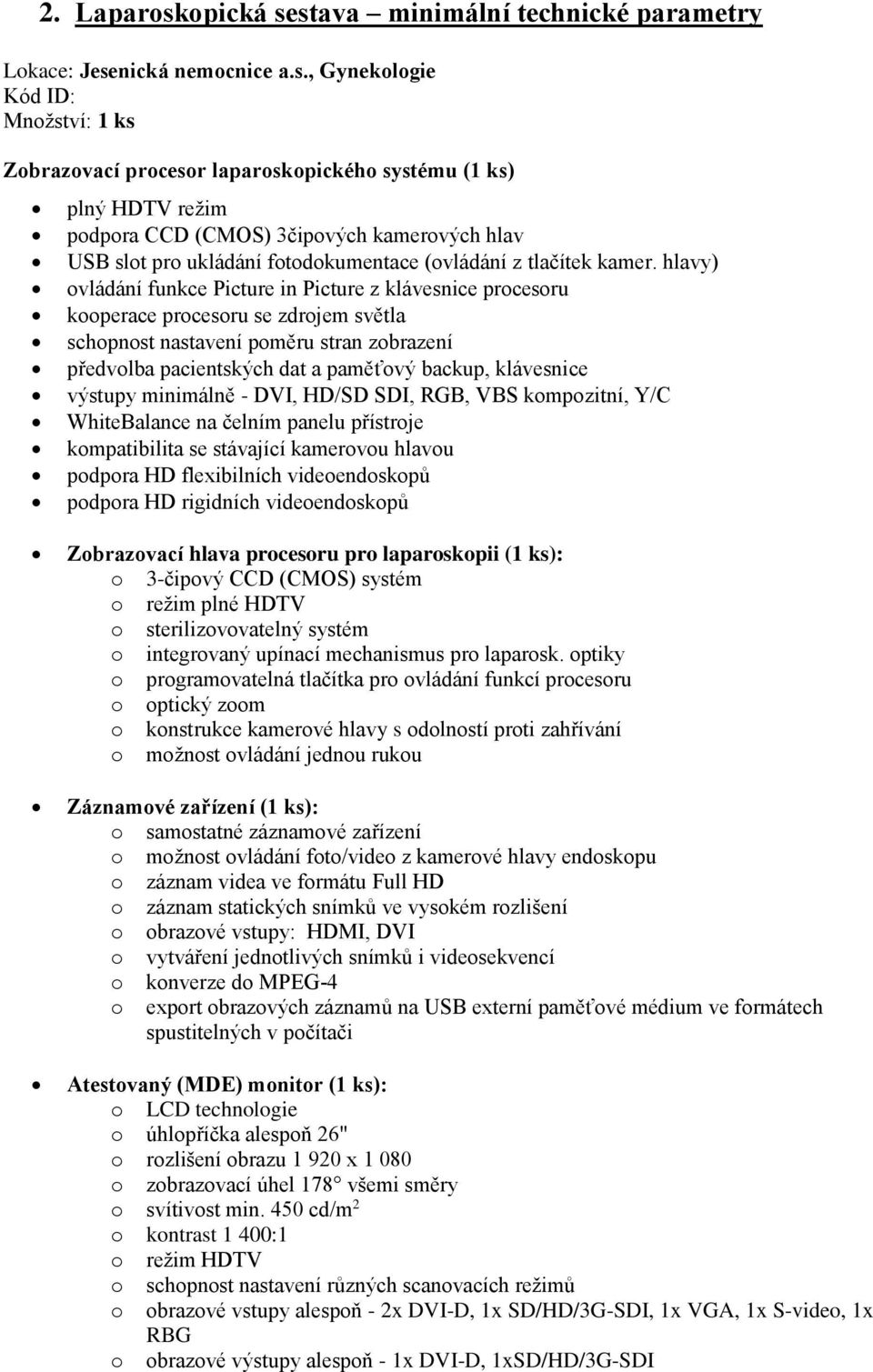

4 2. Laparoskopická sestava minimální technické parametry Lokace: Jesenická nemocnice a.s., Gynekologie Zobrazovací procesor laparoskopického systému (1 ks) plný HDTV režim podpora CCD (CMOS) 3čipových kamerových hlav USB slot pro ukládání fotodokumentace (ovládání z tlačítek kamer. hlavy) ovládání funkce Picture in Picture z klávesnice procesoru kooperace procesoru se zdrojem světla schopnost nastavení poměru stran zobrazení předvolba pacientských dat a paměťový backup, klávesnice výstupy minimálně - DVI, HD/SD SDI, RGB, VBS kompozitní, Y/C WhiteBalance na čelním panelu přístroje kompatibilita se stávající kamerovou hlavou podpora HD flexibilních videoendoskopů podpora HD rigidních videoendoskopů Zobrazovací hlava procesoru pro laparoskopii (1 ks): o 3-čipový CCD (CMOS) systém o režim plné HDTV o sterilizovovatelný systém o integrovaný upínací mechanismus pro laparosk. optiky o programovatelná tlačítka pro ovládání funkcí procesoru o optický zoom o konstrukce kamerové hlavy s odolností proti zahřívání o možnost ovládání jednou rukou Záznamové zařízení (1 ks): o samostatné záznamové zařízení o možnost ovládání foto/video z kamerové hlavy endoskopu o záznam videa ve formátu Full HD o záznam statických snímků ve vysokém rozlišení o obrazové vstupy: HDMI, DVI o vytváření jednotlivých snímků i videosekvencí o konverze do MPEG-4 o export obrazových záznamů na USB externí paměťové médium ve formátech spustitelných v počítači Atestovaný (MDE) monitor (1 ks): o LCD technologie o úhlopříčka alespoň 26" o rozlišení obrazu x o zobrazovací úhel 178 všemi směry o svítivost min. 450 cd/m 2 o kontrast 1 400:1 o režim HDTV o schopnost nastavení různých scanovacích režimů o obrazové vstupy alespoň - 2x DVI-D, 1x SD/HD/3G-SDI, 1x VGA, 1x S-video, 1x RBG o obrazové výstupy alespoň - 1x DVI-D, 1xSD/HD/3G-SDI

5 LED zdroj studeného světla minimální výkon odpovídající výkonu 300 W xenonové výbojce s životností cca provozních hodin světlovod - 4,25 mm x 3 m, 2 ks Insuflátor (1 ks) intuitivní a jednoduché ovládání automatické vypouštění plynu při přetlaku možnost připojení k tlakové láhvi i k centrálnímu rozvodu CO 2 předvolba tlaku v mm Hg, rozsah tlaku 1-30 mm Hg volitelná rychlost průtoku údaj o spotřebě plynu informační řádek pro chybová hlášení maximální průtok - 40 l/min součástí dodávky - vysokotlaká hadice, insuflační hadice a balení CO 2 filtrů Elektrokoagulační jednotka (1 ks) 2 monopolární výstupy 2 bipolární výstupy pro všechny chirurgické obory, včetně bipolární resektokopie pro gynekologii a artroskopii urologická a gynekologická resekce ve fyziol. roztoku nastavitelná pronikavost řezu a koagulace dynamická regulace výkonu možnost nastavení výkonu po 1 W nastavitelná max. doba koagulace přednastavené programy, možnost dalších individuálně nastavitelných programů stálý monitoring kontaktu neutrální elektrody monitoring úniku proudu jinou cestou než přes neutrální elektrodu ovládání pedálem, rukou, automatika pro bipolár výkon pro monopolár - minimálně 300 W výkon pro bipolár - minimálně 100 W příslušenství pro opakované použití: o autoklávovatelné ručky a bipolární pinzety (á 2 ks) o autoklávovatelné kabely monopolární a bipolární (á 2 ks) o autoklávovatelné bipolární nůžky (1 ks) o duální neutrální elektroda pro opakované použití (1 ks) o duální neutrální elektroda pro jednorázové použití (50 ks) o spojovací kabel k neutrálním elektrodám o monopolární kabel pro laparoskopické nástroje, délka 3.5 m (2 ks) o bipolární kabel pro laparoskopické nástroje, délka 3.5 m (2 ks) Sání oplach princip rolovací pumpy bezpečné a měřitelné odsávání a oplachování multifunkční využití pro laparoskopii, arthroskopii, gynekologii proplach až 3,5 l/min sání až 4l/min uzavřený systém hadic izolovanost sacího a odsávacího kanálu arthroskopický mód umožňující WASH funkci možnost ovládání nožním spínačem

6 součástí hadicový set pro sání (2 ks) filtr, sběrná nádoba laparoskopický hadicový set (2 ks) hysteroskopický hadicový set (2 ks) odsávací instrument (1 ks) možnost používání resterilizovatelných hadicových setů Možnost - samostatná odsávací pumpa vhodná pro laparosk. i otevřenou operativu příslušenství (odpadní nádoba min. 4 l, propojovací hadice) podtlak minimálně - 90 kpa maximální průtok - minimálně 60 l/min set filtrů (min. 30 ks) Přístrojový vozík na celou sestavu izolační transformátor stavitelné rameno na centrální LCD monitor police pro klávesnici stativ na CO 2 láhev držák kamerové hlavy držák na nožní pedál stativ na infúzní vaky 4 kolečka (2 bržděná) Bipolární hysteroresektoskop (2 ks) 2 ks - 4mm optika 12, HD, autoklávovatelná 2 ks - světlovodu, 2,8 mm x 3 m 2 ks - dvouplášťový rotační systém s připojením hadic pro kontinuální proplach, konektory stopcock, vnější průměr pláště maximálně 8,5 mm 2 ks - pasivní pracovní element 12 ks - bipolární řezací klička, medium 2 ks - resekční elektroda, jehla 2 ks - bipolární koagulační klička, roller 4 ks - bipolárního HF-kabelu pro připojení k elektrokoagulační jednotce 2 ks - sterilizační kontejner pro kompletní sadu

7 3. Instrumentárium pro laparoskopii minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie Popis Endoskop 30, 10 mm, 4 Světelný optický kabel, 300 cm, ø 4,8mm 4 VERESS jehla, krátká 4 VERESS jehla, dlouhá 4 Trokar autoklávovatelný s multifunkčním ventilem, ø 5 6 Ks Trokar autoklávovatelný se šroubovicí, ø 10 mm 4 Trokar, autoklávovatelný, ø 10 mm 8 Redukce, ø 10/5 mm 4 Trokar autoklávovatelný ø 12 mm 2 Allis ø 5mm 4 Disekční a úchopové kleště, ø 10 mm 4 Kleště atraumatické úchopové, ø 5mm 4 Nůžky Metzenbaum, ø 5 mm, supercut 4 Monopolární VF kabel, 300 cm 4 Koagulační a disekční elektroda typu háček L mono 4 Punkční kanula 2 Laparoskopický jehelec, ø 5 mm, 2 Klipovač, ø 10 mm 4 Sací a irigační instrument ø 5mm 4 Sterilizační kontejner 600 x 300 x 210 dle počtu nástrojů 4 Sterilizační kontejnery na endoskopy dle počtu 4 Nerezová síta do kontejneru 4 Ochranná hylzna na endoskopy autoklávovatelná 4 Hadicový set (sání + irigace) 4 4. Instrumentárium pro laparoskopii minimální technické parametry Lokace: Jesenická nemocnice a.s., Gynekologie Popis Ks Endoskop 30, 10 mm, 2 Světelný optický kabel, 300 cm, ø 4,8mm 2

8 VERESS jehla, krátká 2 VERESS jehla, dlouhá 1 Trokar autoklávovatelný s multifunkčním ventilem, velikost 5,5 3 Trokar autoklávovatelný se šroubovicí, velikost 5 mm 3 Trokar, autoklávovatelný, velikost 10 mm 2 Redukce, 11/5 mm 1 Trokar autoklávovatelný velikost 12 mm 1 KELLY disekční a úchopové kleště, velikost 5 mm 2 Okénkový grasper atraumatický, velikost 5mm 2 MARYLAND disekční a úchopové kleště, velikost 5 mm 3 MOURET úchopové kleště, velikost 5 mm 1 JOHAN grasper, velikost 5 mm 1 Monopolární VF kabel, 300 cm 2 Mixter 5mm 2 Allis 5mm 2 Babcock 5mm 3 Nůžky Metzenbaum, velikost 5 mm, supercut 2 Inzert metzenbaum nůžky 5mm, supercut 5 Koagulační a disekční elektroda typu háček L mono 1 Punkční kanula 1 Laparoskopický jehelec, 5 mm, tungsten vložka 2 Bipolární kabel 300mm 2 Bipolární kleště 5mm 1 Utahovač uzlů CLERMONT-FERRAND Model, velikost 5 mm 1 Klipovač, velikost 10 mm 3 Retraktor vějířový 1 Děložní manipulátor Koh- RUMI 1 Dvoucestný kohoutek 1 Sací a irigační kanula 10mm 1 Sací a irigační kanula 5mm 1 Sterilizační kontejner 600 x 300 x 210 dle počtu nástrojů 2 Sterilizační kontejnery na endoskopy dle počtu 2 Nerezová síta do kontejneru 2 Ochranná hylzna na endoskopy autoklávovatelná 2

9 5. Odsávačka minimální technické parametry Lokace: Jesenická nemocnice a.s., Gynekologie Množství: 2 ks elektrický odsávací systém spolehlivý sací agregát pro trvalý provoz sací výkon 40 l/min uveďte hodnotu podtlak -90 kpa uveďte hodnotu regulace podtlaku uveďte hodnoty bezúdržbový provoz (bezmazný systém) trojnásobná ochrana proti přesátí bezpečnostní regulátor podtlaku manometr tichý chod kompletní odsávací okruh pojízdný stojan s eurolištou pro instalaci odsávacích lahví (0,5, 1, 2, 4) l, případně dalšího příslušenství držák pro 2 l láhev láhev 2 l pro opakované použití (polysulfon) možnost instalace láhve pro odsávání do jednorázových odsávacích vaků 6. Anesteziologický přístroj včetně monitoru minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie, Gynekologie Množství: 2 ks Anesteziologický přístroj modulární konstrukce pro pacienty všech věkových skupin novorozence (od 5 ml měřitelného dechového objemu), děti a dospělí Jednoduchý testovací režim s možností uvedení přístroje do provozu ihned po zapnutí nízké provozní náklady při vedení anestezie s malými průtoky čerstvých plynů low flow a minimal flow Absorbér CO 2 - jednotka se snadno vyměnitelnou autoklávovatelnou nádobou absorbéru CO 2, možnost připojení uzavřené jednotky na jedno použití, možnost výměny za provozu, možnost fungování pacientského okruhu i v případě absence absorbéru Připojen k centrálnímu rozvodu plynů vzduch, N 20, O 2 a připojením k 10 l tlakovým lahvím umístěných na přístroji Záložní zdroj napájení minimálně 30 min Integrované osvětlení pracovní plochy Pojízdný podvozek se čtyřmi antistatickými kolečky, minimálně dvě bržděné Elektronický plně automatický směšovač čerstvé směsi s hypoxickou ochranou Rozsah nastavení flow čerstvé směsi min. od 0,3-15 l/min Ukazatel využití čerstvé směsi, záznam spotřeby anestetik a medicinálních plynů

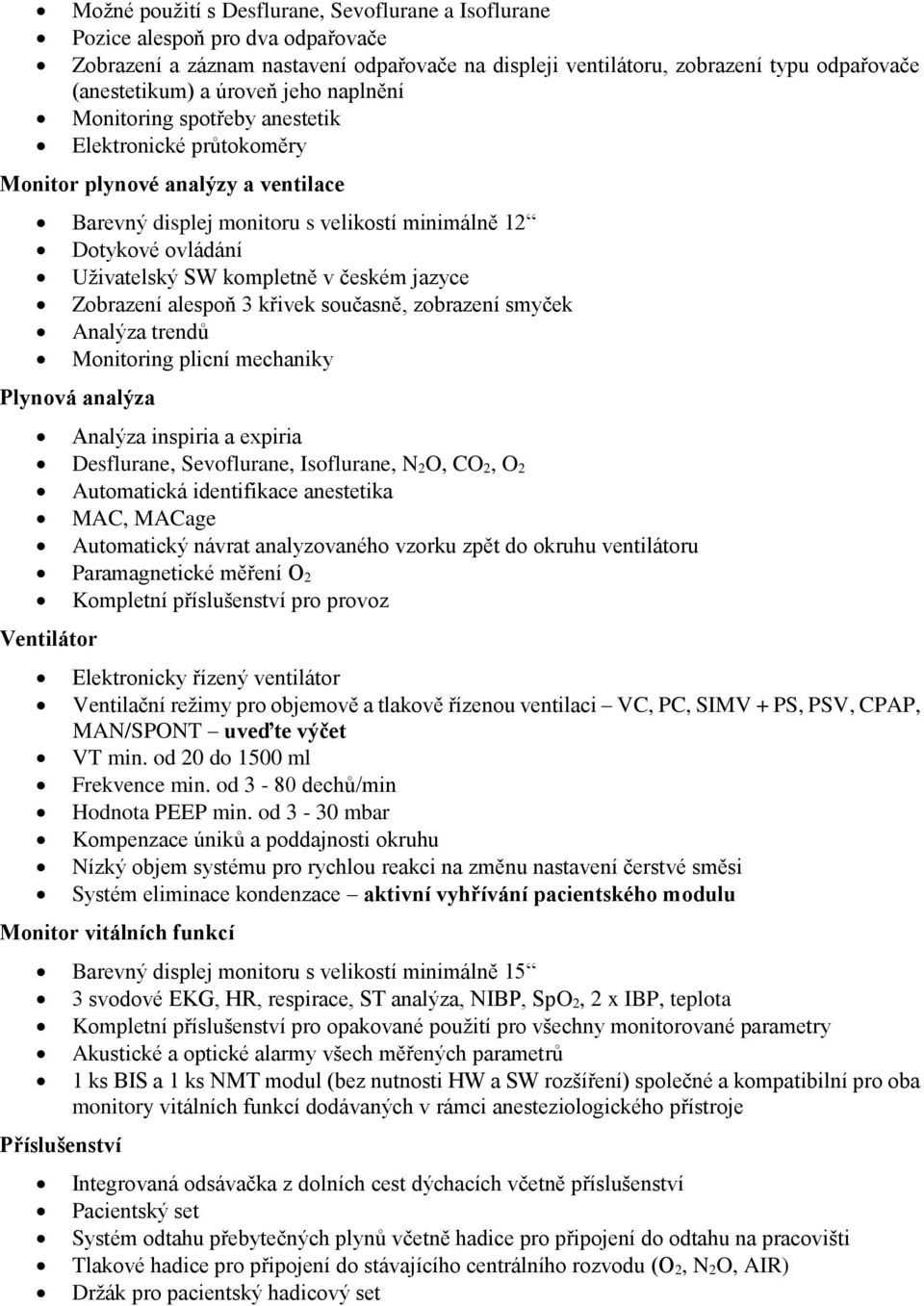

10 Možné použití s Desflurane, Sevoflurane a Isoflurane Pozice alespoň pro dva odpařovače Zobrazení a záznam nastavení odpařovače na displeji ventilátoru, zobrazení typu odpařovače (anestetikum) a úroveň jeho naplnění Monitoring spotřeby anestetik Elektronické průtokoměry Monitor plynové analýzy a ventilace Barevný displej monitoru s velikostí minimálně 12 Dotykové ovládání Uživatelský SW kompletně v českém jazyce Zobrazení alespoň 3 křivek současně, zobrazení smyček Analýza trendů Monitoring plicní mechaniky Plynová analýza Analýza inspiria a expiria Desflurane, Sevoflurane, Isoflurane, N 2O, CO 2, O 2 Automatická identifikace anestetika MAC, MACage Automatický návrat analyzovaného vzorku zpět do okruhu ventilátoru Paramagnetické měření O 2 Kompletní příslušenství pro provoz Ventilátor Elektronicky řízený ventilátor Ventilační režimy pro objemově a tlakově řízenou ventilaci VC, PC, SIMV + PS, PSV, CPAP, MAN/SPONT uveďte výčet VT min. od 20 do 1500 ml Frekvence min. od 3-80 dechů/min Hodnota PEEP min. od 3-30 mbar Kompenzace úniků a poddajnosti okruhu Nízký objem systému pro rychlou reakci na změnu nastavení čerstvé směsi Systém eliminace kondenzace aktivní vyhřívání pacientského modulu Monitor vitálních funkcí Barevný displej monitoru s velikostí minimálně 15 3 svodové EKG, HR, respirace, ST analýza, NIBP, SpO 2, 2 x IBP, teplota Kompletní příslušenství pro opakované použití pro všechny monitorované parametry Akustické a optické alarmy všech měřených parametrů 1 ks BIS a 1 ks NMT modul (bez nutnosti HW a SW rozšíření) společné a kompatibilní pro oba monitory vitálních funkcí dodávaných v rámci anesteziologického přístroje Příslušenství Integrovaná odsávačka z dolních cest dýchacích včetně příslušenství Pacientský set Systém odtahu přebytečných plynů včetně hadice pro připojení do odtahu na pracovišti Tlakové hadice pro připojení do stávajícího centrálního rozvodu (O 2, N 2O, AIR) Držák pro pacientský hadicový set

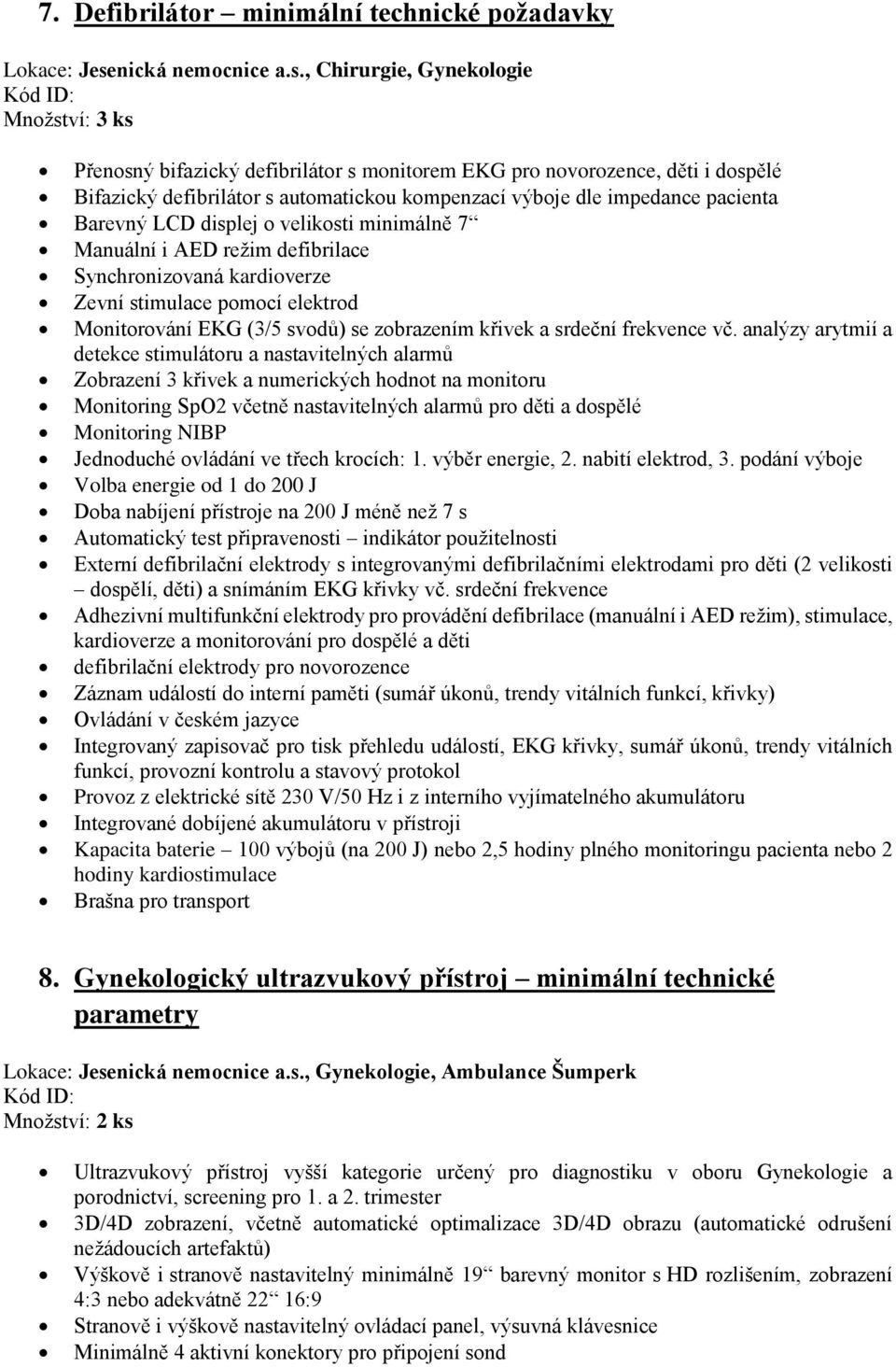

11 7. Defibrilátor minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie, Gynekologie Množství: 3 ks Přenosný bifazický defibrilátor s monitorem EKG pro novorozence, děti i dospělé Bifazický defibrilátor s automatickou kompenzací výboje dle impedance pacienta Barevný LCD displej o velikosti minimálně 7 Manuální i AED režim defibrilace Synchronizovaná kardioverze Zevní stimulace pomocí elektrod Monitorování EKG (3/5 svodů) se zobrazením křivek a srdeční frekvence vč. analýzy arytmií a detekce stimulátoru a nastavitelných alarmů Zobrazení 3 křivek a numerických hodnot na monitoru Monitoring SpO2 včetně nastavitelných alarmů pro děti a dospělé Monitoring NIBP Jednoduché ovládání ve třech krocích: 1. výběr energie, 2. nabití elektrod, 3. podání výboje Volba energie od 1 do 200 J Doba nabíjení přístroje na 200 J méně než 7 s Automatický test připravenosti indikátor použitelnosti Externí defibrilační elektrody s integrovanými defibrilačními elektrodami pro děti (2 velikosti dospělí, děti) a snímáním EKG křivky vč. srdeční frekvence Adhezivní multifunkční elektrody pro provádění defibrilace (manuální i AED režim), stimulace, kardioverze a monitorování pro dospělé a děti defibrilační elektrody pro novorozence Záznam událostí do interní paměti (sumář úkonů, trendy vitálních funkcí, křivky) Ovládání v českém jazyce Integrovaný zapisovač pro tisk přehledu událostí, EKG křivky, sumář úkonů, trendy vitálních funkcí, provozní kontrolu a stavový protokol Provoz z elektrické sítě 230 V/50 Hz i z interního vyjímatelného akumulátoru Integrované dobíjené akumulátoru v přístroji Kapacita baterie 100 výbojů (na 200 J) nebo 2,5 hodiny plného monitoringu pacienta nebo 2 hodiny kardiostimulace Brašna pro transport 8. Gynekologický ultrazvukový přístroj minimální technické parametry Lokace: Jesenická nemocnice a.s., Gynekologie, Ambulance Šumperk Množství: 2 ks Ultrazvukový přístroj vyšší kategorie určený pro diagnostiku v oboru Gynekologie a porodnictví, screening pro 1. a 2. trimester 3D/4D zobrazení, včetně automatické optimalizace 3D/4D obrazu (automatické odrušení nežádoucích artefaktů) Výškově i stranově nastavitelný minimálně 19 barevný monitor s HD rozlišením, zobrazení 4:3 nebo adekvátně 22 16:9 Stranově i výškově nastavitelný ovládací panel, výsuvná klávesnice Minimálně 4 aktivní konektory pro připojení sond

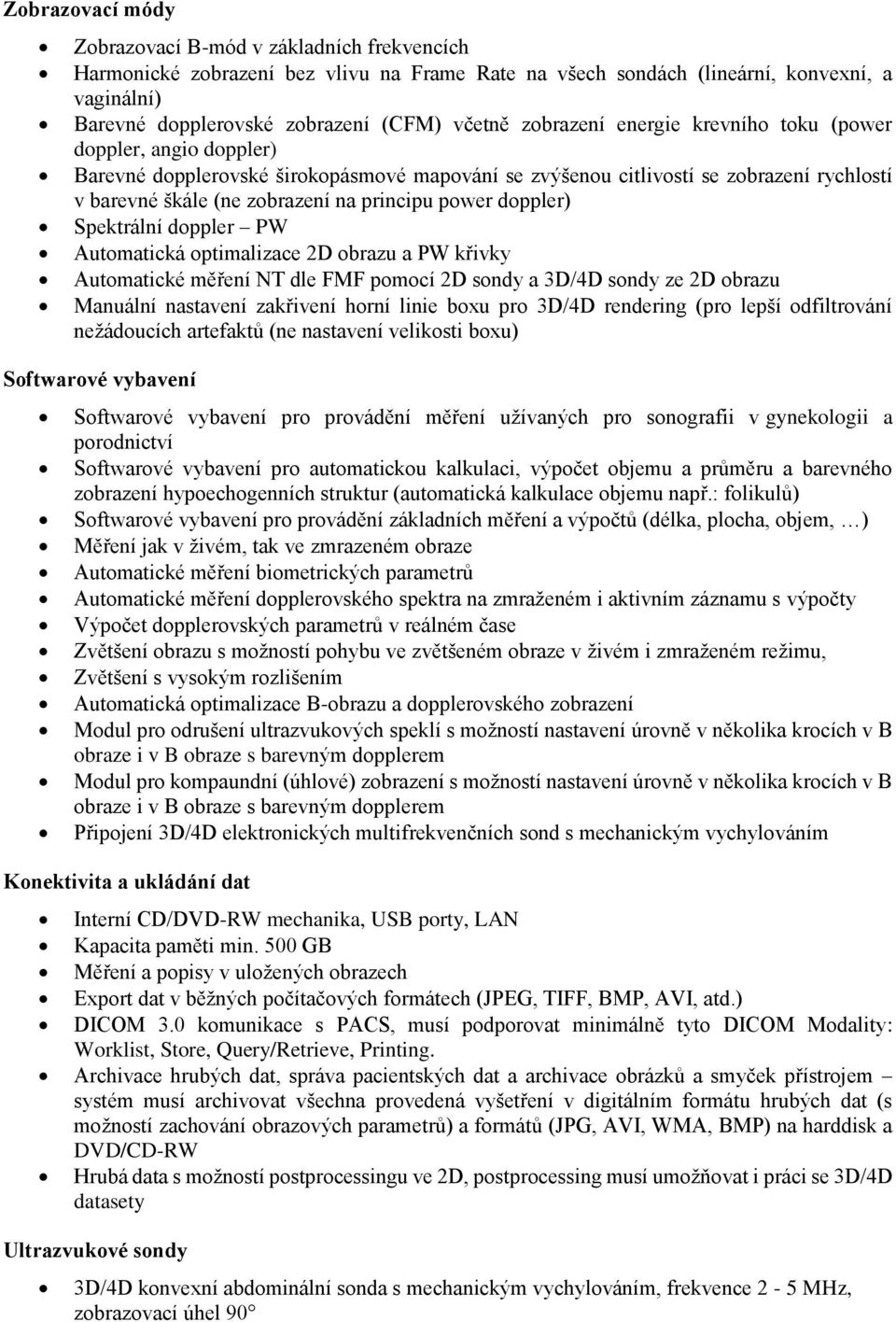

12 Zobrazovací módy Zobrazovací B-mód v základních frekvencích Harmonické zobrazení bez vlivu na Frame Rate na všech sondách (lineární, konvexní, a vaginální) Barevné dopplerovské zobrazení (CFM) včetně zobrazení energie krevního toku (power doppler, angio doppler) Barevné dopplerovské širokopásmové mapování se zvýšenou citlivostí se zobrazení rychlostí v barevné škále (ne zobrazení na principu power doppler) Spektrální doppler PW Automatická optimalizace 2D obrazu a PW křivky Automatické měření NT dle FMF pomocí 2D sondy a 3D/4D sondy ze 2D obrazu Manuální nastavení zakřivení horní linie boxu pro 3D/4D rendering (pro lepší odfiltrování nežádoucích artefaktů (ne nastavení velikosti boxu) Softwarové vybavení Softwarové vybavení pro provádění měření užívaných pro sonografii v gynekologii a porodnictví Softwarové vybavení pro automatickou kalkulaci, výpočet objemu a průměru a barevného zobrazení hypoechogenních struktur (automatická kalkulace objemu např.: folikulů) Softwarové vybavení pro provádění základních měření a výpočtů (délka, plocha, objem, ) Měření jak v živém, tak ve zmrazeném obraze Automatické měření biometrických parametrů Automatické měření dopplerovského spektra na zmraženém i aktivním záznamu s výpočty Výpočet dopplerovských parametrů v reálném čase Zvětšení obrazu s možností pohybu ve zvětšeném obraze v živém i zmraženém režimu, Zvětšení s vysokým rozlišením Automatická optimalizace B-obrazu a dopplerovského zobrazení Modul pro odrušení ultrazvukových speklí s možností nastavení úrovně v několika krocích v B obraze i v B obraze s barevným dopplerem Modul pro kompaundní (úhlové) zobrazení s možností nastavení úrovně v několika krocích v B obraze i v B obraze s barevným dopplerem Připojení 3D/4D elektronických multifrekvenčních sond s mechanickým vychylováním Konektivita a ukládání dat Interní CD/DVD-RW mechanika, USB porty, LAN Kapacita paměti min. 500 GB Měření a popisy v uložených obrazech Export dat v běžných počítačových formátech (JPEG, TIFF, BMP, AVI, atd.) DICOM 3.0 komunikace s PACS, musí podporovat minimálně tyto DICOM Modality: Worklist, Store, Query/Retrieve, Printing. Archivace hrubých dat, správa pacientských dat a archivace obrázků a smyček přístrojem systém musí archivovat všechna provedená vyšetření v digitálním formátu hrubých dat (s možností zachování obrazových parametrů) a formátů (JPG, AVI, WMA, BMP) na harddisk a DVD/CD-RW Hrubá data s možností postprocessingu ve 2D, postprocessing musí umožňovat i práci se 3D/4D datasety Ultrazvukové sondy 3D/4D konvexní abdominální sonda s mechanickým vychylováním, frekvence 2-5 MHz, zobrazovací úhel 90

13 2D mikrokonvexní vaginální sonda, harmonické zobrazení, frekvence 4-9 MHz, zobrazovací úhel 160 Příslušenství Černobílý videoprinter 9. Operační stůl Gynekologický minimální technické parametry Lokace: Jesenická nemocnice a.s., Gynekologie Elektrohydraulický nebo elektromechanický operační stůl Elektrické ovládání zdvihu, zádového dílu a naklápění pracovní desky kolem dvou os. Zdvih pracovní desky minimálně v rozsahu 600 až 890 mm (bez čalounění) Trendelenburg Antitredelenburg - minimálně 25 Nosnost operačního stolu minimálně 225 kg ve všech nastavitelných polohách i pozicích Stůl vybaven akumulátory pro provoz na bezpečné napětí nezávisle na síti a integrovanou nabíječkou Kapacita akumulátoru minimálně 5 dnů při obvyklém zatížení stolu Signalizace stavu akumulátorů Ovládání elektrických pohybů pomocí bezdrátového ovládače Záložní ovládání operačního stolu na hlavním zdvihacím sloupu stolu uveďte Mobilita zajištěna v základně integrovanými kolečky (chráněny krytem před znečištěním) aretace stolu jedním pohybem Systém připojení segmentů bez šroubování Pracovní deska Minimálně pěti segmentová pracovní deska - dělený nožní segment, středový, zádový a hlavový segment. Šířka stolu (bez lišt) - minimálně 500 mm Podélný posun - minimálně 400 mm Zádový segment sklápění - minimálně 40 Zádový segment zvedání - minimálně 70 Nožní segment sklápění - minimálně 90 Nožní segment zvedání - minimálně 20 Laterální náklon - minimálně 20 Plně odnímatelné nožní segmenty, výklopné kolem horizontální i vertikální osy Příslušenství Držák zástěny pro anestezii Držák ruce Držáky zápěstí Upínací pás na pacienta Boční opěrka nastavitelná ve všech směrech rovná Boční opěrka nastavitelná ve všech směrech kulatá Pneumatické, polohovatelné opěrky nohou typu americká bota Univerzální svorky na příslušenství (4 ks) Opěrky na ramena

14 10. Polohovací pomůcky na operační stoly minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie Název položky Počet Podložka hlavy velká 280 x 240 x 140 mm pro polohu na 1 x břiše Podhlavní prstenec dětský uzavřený Ø 140 x 34 mm 1 X Podhlavní prstenec dospělý uzavřený Ø 200 x 50 mm 1 X Podhlavní prstenec otevřený dětský Ø 140 x 60 mm 1 x Podhlavní prstenec otevřený dospělý Ø 200 x 75 mm 1 x Tvarovaná podložka na výložník paže 510 x 150 x 25mm 1 x Polohovací systém poloha na břiše 675 x 500 x 100 mm 1 x Půlválec 510 X 150 X 100 mm 1 X Půlválec 510 X 150 X 150 mm 1 X Půlválec 305 x 15 x 100 mm 1 x podložka na hrázový sloupek op. Stolu 300 x 260 x 10 mm 1 x Ochrana křížové oblasti malá 400 x 380 x 25 mm 1 x Ochrana křížové oblasti velká 450 x 445 x 30 mm 1 x Podložka pod kolena pro polohu na břiše 510 x 150 x 35 mm 1 x Podložka na výložník paže 600 x 200 x 10 mm 1 x Pás pro uchycení končetin 315 x 45 x 10 mm 1 x Kurtovací pás s klipovou přezkou 505 x 85 x 8 mm 1 x 11. Chirurgické vrtačky a chirurgická pila včetně nabíjecí stanice minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie Množství: Chirurgické vrtačky 2 ks, chirurgická pila 1 ks, nabíjecí stanice 1 ks Chirurgická vrtačka (2 ks) Pohonná jednotka - autoklávovatelná Akumulátorová Otáčky vrtání regulovatelné minimálně ot. / min Krouticí moment vrtání proměnlivý minimálně 0 3,5 Nm Kanyla minimálně 4,0 mm Otáčky frézování regulovatelné minimálně ot. / min Krouticí moment frézování minimálně 0 8 Nm Zpětný chod uveďte Hmotnost jednotky uveďte Hmotnost včetně akumulátoru maximálně g uveďte Příslušenství ke každé vrtačce: 1 ks - nástavec k vrtačce "AO" MALÝ - autoklávovatelný

15 1 ks - zavaděč K - drátů s rychloupínáním kleština 1 4 mm - autoklávovatelný 2 ks - nástavec k vrtačce "JACOBS" - autoklávovatelný 1 ks - nástavec sagitální pily - oscilace minimálně osc./min - autoklávovatelný 2 ks - akumulátor 1 ks - kryt pro nesterilní akumulátor - autoklávovatelný 1 ks - pouzdro pro nesterilní akumulátor autoklávovatelný Adaptér pro přímé připojení k el. síti - uveďte Chirurgická pila pro ortopedickou operativu (1 ks) Pohonná jednotka - autoklávovatelná Oscilační pila s elektrickým pohonem pomocí nabíjecích akumulátorů Anatomický tvar Plynulá regulace rychlosti pohybu pilového listu (oscilace) Snadné uchycení a vyjmutí pilového listu (bez použití nástrojů) Konstrukce a výroba z materiálů odolných vůči mytí v automatické myčce a odolávající sterilizaci musí být autoklávovatelné Maximální výkon (W) uveďte hodnotu Oscilační frekvence /min uveďte hodnotu Hmotnost včetně baterie a pilového listu maximálně g uveďte hodnotu Jednoduchá obsluha a údržba Příslušenství: 1 ks - akumulátor 1 ks - kryt pro nesterilní akumulátor - autoklávovatelný 1 ks - pouzdro pro nesterilní akumulátor - autoklávovatelné Nabíjecí stanice (1 ks) Uveďte počet nabíjecích pozic 12. Lůžka nemocniční a noční stolky minimální technické parametry Lokace: Jesenická nemocnice a.s., Gynekologie Množství: 20 ks Lůžka nemocniční Ložná plocha 90 x 200 cm Prodloužení ložné plochy 15 cm Vnější rozměr lůžka max. 100 x 218 cm Rozměr matrace max. 90 x 200 cm Maximální výška matrace 18 cm Výška ložné plochy cm Maximální náklon Tredelenburg +15 pomocí elektromotoru Maximální náklon Antitredelenburg -15 pomocí elektromotoru Bezpečná nosnost lůžka 250 kg Maximální nosnost hrazdy 75 kg 4 - dílná ložná plocha tvořená odnímatelnými plastovými díly Dvojitá autoregrese zádový a stehenní díl

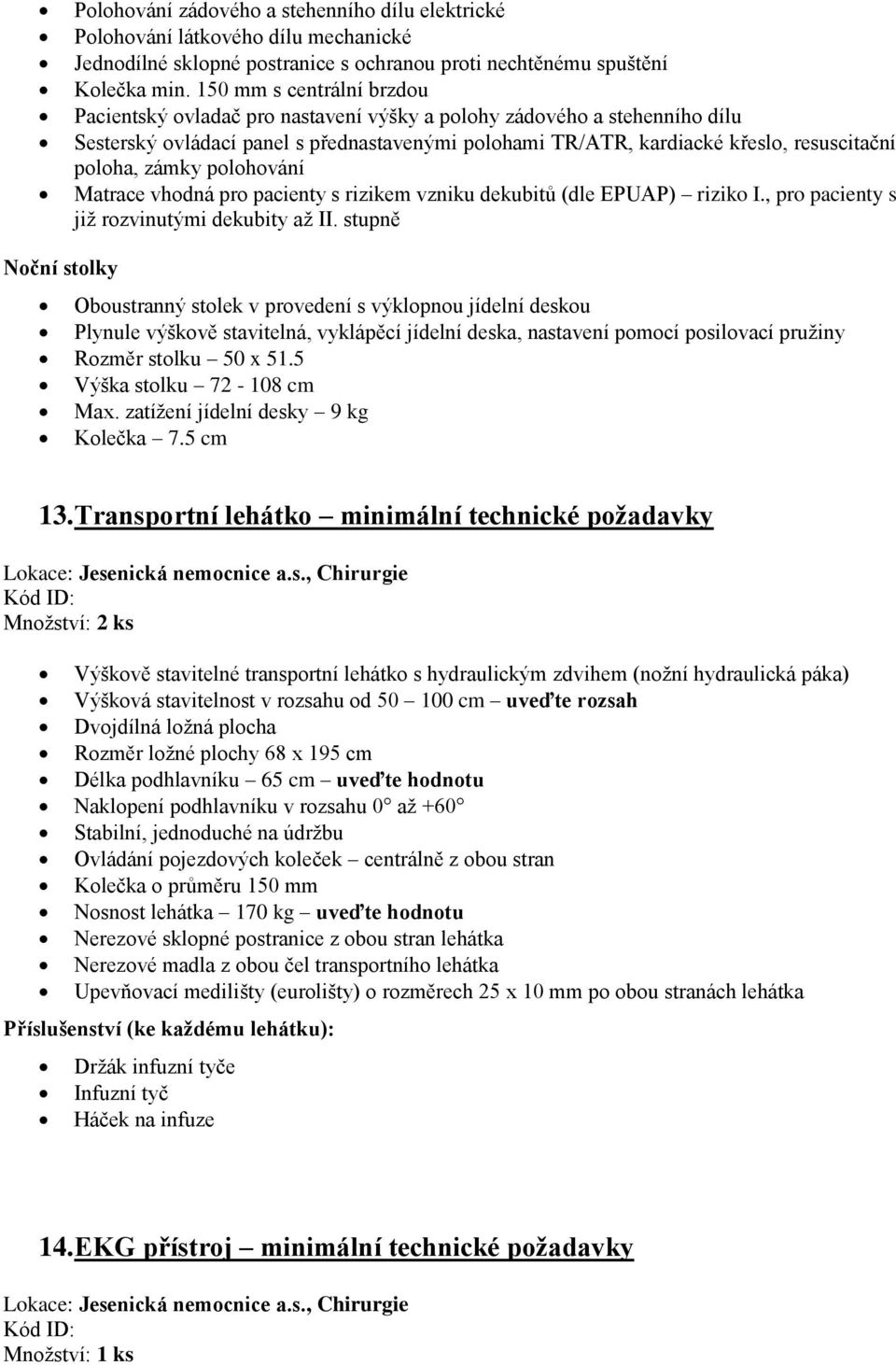

16 Polohování zádového a stehenního dílu elektrické Polohování látkového dílu mechanické Jednodílné sklopné postranice s ochranou proti nechtěnému spuštění Kolečka min. 150 mm s centrální brzdou Pacientský ovladač pro nastavení výšky a polohy zádového a stehenního dílu Sesterský ovládací panel s přednastavenými polohami TR/ATR, kardiacké křeslo, resuscitační poloha, zámky polohování Matrace vhodná pro pacienty s rizikem vzniku dekubitů (dle EPUAP) riziko I., pro pacienty s již rozvinutými dekubity až II. stupně Noční stolky Oboustranný stolek v provedení s výklopnou jídelní deskou Plynule výškově stavitelná, vyklápěcí jídelní deska, nastavení pomocí posilovací pružiny Rozměr stolku 50 x 51.5 Výška stolku cm Max. zatížení jídelní desky 9 kg Kolečka 7.5 cm 13. Transportní lehátko minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie Množství: 2 ks Výškově stavitelné transportní lehátko s hydraulickým zdvihem (nožní hydraulická páka) Výšková stavitelnost v rozsahu od cm uveďte rozsah Dvojdílná ložná plocha Rozměr ložné plochy 68 x 195 cm Délka podhlavníku 65 cm uveďte hodnotu Naklopení podhlavníku v rozsahu 0 až +60 Stabilní, jednoduché na údržbu Ovládání pojezdových koleček centrálně z obou stran Kolečka o průměru 150 mm Nosnost lehátka 170 kg uveďte hodnotu Nerezové sklopné postranice z obou stran lehátka Nerezové madla z obou čel transportního lehátka Upevňovací medilišty (eurolišty) o rozměrech 25 x 10 mm po obou stranách lehátka Příslušenství (ke každému lehátku): Držák infuzní tyče Infuzní tyč Háček na infuze 14. EKG přístroj minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie

17 12ti kanálový simultánní záznam 12ti standardních svodů Automatický nebo manuální záznam s přepínáním 3, 6, 12 svodového záznamu SW pro rozměření, analýzu a interpretaci EKG křivky požadováno ANO Editace pacientských dat z klávesnice EKG Displej barevný minimálně 7 se zobrazením alespoň šesti kanálů uveďte hodnotu Dotykový displej uveďte Ano/Ne Rozlišení displeje uveďte 10ti žilový pacientský kabel včetně standartních končetinových a hrudních elektrod Kvalitní termotiskárna uveďte rozlišení Záznamový papír: termocitlivý, šířka 210 mm Paměť pro EKG záznam uveďte kapacitu Vzorkovací frekvence uveďte hodnotu [počet vzorků/s/kanál] A/D převodník uveďte hodnotu Standartní vestavěné filtry Volba rychlosti a citlivosti EKG záznamu požadováno ANO Napájení 230 V integrovaný síťový zdroj Vestavěný akumulátor pro alespoň 3 hodiny běžného provozu Pojízdný přístrojový stolek s ramenem pro EKG kabel a košíkem pro elektrody 15. Dýchací přístroj pro neinvazivní ventilační podporu neonatálních a pediatrických pacientů ncpap minimální technické parametry Lokace: Jesenická nemocnice a.s., Gynekologie - pediatrie neinvazívní podpůrná ventilační terapie ncpap, DuoPAP (naprv) s automatickou kompenzací úniku možnost vysokoprůtokové O2 terapie (Vapotherm) - uveďte jednoduché, bezpečné a efektivní podávání CPAP prostřednictvím nosních brýlí / nosních masek systém udržující konstantní tlak v dýchacích cestách během spontánního dýchání systém umožňující přesné nastavení intranasálního tlaku a jeho kontrolu pomocí grafického displeje monitorování úrovně O2, CPAP, PEEP, případně MAP s možností grafického zobrazení průběhu tlaku plně automatické nastavení alarmů monitorování dechové frekvence zabudovaný automatický bezpečnostní elektronický přetlakový ventil možnost bi-level ventilace včetně trigrování spuštění automatického dechu při apnoické pauze možnost spuštění manuálního prodechu tlačítkem na displeji provoz z el. sítě (230 V, 50 Hz) a také z integrovaného akumulátoru po dobu minimálně 2 hodin zvlhčovač se servorežimem, držákem, teplotní sondou a elektr. Adaptérem s možností vyhřívání inspirační i exspirační větve dýchacího okruhu kompletní systém s pojízdným výškově nastavitelným stojanem, držákem a košem na příslušenství Příslušenství: držák hadicového setu pacientského okruhu

18 Spotřební materiál pro prvotní použití přístroje 16. Harmonický skalpel minimální technické požadavky Lokace: Jesenická nemocnice a.s., Chirurgie harmonický skalpel s technologií kombinující ultrazvukový a bipolární řez spolu s koagulací měkkých tkání v jednom přístroji systém obsahující pohonnou jednotkou generátor, nožní spínač a přístrojový vozík ovládání všech instrumentů ručním ovládáním nebo nožním spínačem snadné připojení všech potřebných instrumentů pomocí přístroj musí mít zvukovou signalizaci průběhu, ukončení koagulace a aktivace instrumentu instrumenty bipolární koagulace musí mít kontrolu udržení pracovní teploty do 100 C koagulace velkých cév u harmonického skalpelu do 5 mm koagulace velkých cév u bipolární koagulace do 7 mm přístroj musí mít zvukovou a optickou signalizaci chybových hlášení spolu s následnými pokyny pro jejich řešení jednoduché a intuitivní ovládání nastavení generátoru dotykovým displejem Sterilizovatelný převodník s kabelem 6 ks nástrojů pro laparoskopii 6 ks nástrojů pro otevřené operace příslušenství a spotřební materiál potřebný k prvnímu použití přístroje 17. Instrumentárium vč. sít a kazet Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk Název Počet ks zrcadlo Cusco střední 50 zrcadlo Cusco velké 10 zrcadlo Cusco dětské 5 vyšetřovací zrcadlo gynekologické střední 30 vyšetřovací zrcadlo gynekologické velké 10 peany rovný 5 peany zahnutý 5 děložní sonda 5 dilatátor vel. 4 1 dilatátor vel. 5 1 dilatátor vel. 6 1

19 americké kleště 10 chirugická pinzeta střední 5 anatomická pinzeta 5 peanek malý 5 kocher malý 5 nůžky rovné 5 nůžky zahnuté 5 bioptické kleště 3 jehelec 2 skalpel násadky 5 skalpelové čepele 5 Síta na sterilizaci 3 Kazety pro nástroje Sterilizátor parní Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk malý parní sterilizátor frakční vícenásobná evakuace automatické ovládání dveří nerezové provedení sterilizační komory Mikroprocesorové řízení, dotykový displej, ovládání v českém jazyce, digitální informace o parametrech sterilizačního procesu systém rychlého vyvíjení páry programy s frakčním předvakuem a vícefázovým sušením s časy sterilizačních expozic od 4 do 60 minut Programové vybavení uveďte výčet Standardní Testovací Speciální dle specifikace zákazníka vestavěné oddělené zásobní nádobky na demi-vodu a odpadní vodu Výkonná, tichá, rotační vývěva uveďte typ automatická předehřívací fáze Spotřeba a parametry medií: přívod demi vody uveďte parametr a spotřebu na jeden sterilizační cyklus přívod elektro - uveďte parametr a spotřebu na jeden sterilizační cyklus Příslušenství: Grafická tiskárna pro vyhodnocení, tisk a archivaci detailního protokolu každého sterilizačního cyklu vestavba sterilizační komory (drátěná)

20 19. Vyšetřovací křeslo Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk Kompletní nastavení všech poloh pomocí elektromotorů Plně synchronní nastavení pozic pracovní plochy všemi motory současně - uveďte paměti pro uložení nejpoužívanějších poloh - uveďte Podpěry nohou, Pojízdné provedení s koly s centrální brzdou Ovládání všech funkcí ručním ovladačem, případně ovládání nejčastějších funkcí nožním spínačem miska, držák papírové role a stupátko pro lékaře, záložní akumulátor pro nouzový provoz - uveďte Výška nastavitelná elektropohonem mm Celková nosnost 180 kg 20. Vyšetřovací lehátko Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk Množství: 2 ks Dělená ložná plocha 2 dílná Elektricky nastavitelná výška lehátka Standardní výška lehátka 70 cm Nastavitelná výška v rozsahu od 42 do 100 cm Pneumaticky ovládaná hlavová část Naklonění hlavové části v rozsahu od 0 až +50 Délka lehátka 195 cm Minimální nosnost lehátka 170 kg Transportní bržděná kolečka o průměru minimálně 75 mm 21. Instrumentační stolek Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk Rozměry plata 60 x 50 cm Celonerezový provedení konstrukce vozíku vč. plata z nerez oceli Prolisované nerezové plato Výškově stavitelný s ručním zdvihem 65 až 100 cm 4 x otočná kolečka o průměru minimálně 50 mm, z toho dvě brzděná Rovnoměrné zatížení plata 10 kg uveďte hodnotu

21 22. Videokolposkop Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk Pracovní vzdálenost 250 mm 300 mm uveďte Pěti stupňové zvětšení Okuláry 10x/23, pevné s nastavitelným očním rozestupem 55 až 75 mm - uveďte Celkové zvětšení - uveďte Osvětlení: koaxiální studeným světlem nebo LED přímé osvětlení - uveďte Instalace kolposkopu na gynekologické křeslo Videořetězec s kamerou s rozlišením minimálně 520 řádků, monitorem s úhlopříčkou minimálně 26 a držákem monitoru na gynekologické křeslo 23. Mikroskop Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk stativ: stabilní ergonomický, polní clona osvětlení: světelný zdroj s LED osvětlením s životností LED diod minimálně hodin a dostatečným výkonem a malou spotřebou pod 2W ostření: nezávislé hrubé a jemné ostření na obou stranách stativu, rozsah zdvihu min.15mm čtyřčetný revolverový nosič objektivů objektivy pro zorné pole č.20: Planachromat 4x Planachromat 10x Planachromat 20x Planachromat 40x stolek: ovládání pro pravou ruku, ergonomický bezhřebenový mechanismus posunu, tuhost chodu regulovatelná nezávisle v ose X a Y, držák na sklíčko kondenzor: Abbeův, s nastavitelnou aperturní clonou tubus: binokulární ergonomický s náklonem 30 s dioptrickou korekcí, zorné pole č. 20 okuláry: dva širokoúhlé zvětšení 10x se zorným polem č Kardiotokograf minimální technické parametry Lokace: Jesenická nemocnice a.s., ambulance Šumperk Lehký a kompaktní fetální monitor LCD displej dotykový Velikost displeje min. 6,5 Možnost polohování displeje Ovládání v českém jazyce

22 US sonda snímání srdeční frekvence plodu TOCO sonda monitorování děložních stahů Rozsah snímaných pulzů matky TOCO sondou tepů/min Rozsah měření srdeční frekvence plodu US sondou tepů/min SW + HW vybavení pro snímání dvojčat (aktivace připojením druhé US sondy) Automatická detekce pohybu plodů Křížová kontrola kanálů mezi plody a mezi matkou a plody Lehké a kompaktní voděodolné sondy Počet krystalů Možnost zadání pacientských dat, možnost vkládání předem definovaných poznámek do záznamu Nastavitelné alarmy měřených parametrů včetně hlasitosti Regulovaná hlasitost ozev tepové frekvence plodu Zapisovač - Tisk záznamu na termopapír Nastavitelná rychlost tisku 1, 2, 3 cm/min. Nastavitelný časovač záznamu Zápis do paměti možnost dotisku v případě nedostatku papíru 25. Multikanálový urodynamický systém Specifikace minimálních požadavků Lokace: Jesenická nemocnice a.s., Gynekologická ambulance Šumperk Urodynamický systém umožňující: Uroflowmetrii Cystometrii (plnící / mikční) Profilometrii, Minimálně 3- kanálové měření tlaku (3 snímací tlakové kanály (Pves,Pabd, Pura,) Tlakově průtokové studie Možnost rozšíření o dvoukanálové EMG + biofeedback Automatickou analýzu (výpočty, diagramy), hodnocení bodů úniku Urodynamický systém zahrnuje: PC řídící a vyhodnocovací stanici (monitor, barevná tiskárna, klávesnice) včetně řídícího a vyhodnocovacího SW Databázový modul umožňující uchovávání a zpracovávání výsledků Jednotlivé moduly pro výše uvedenou diagnostiku včetně měřících snímačů a cystometrické pumpy mobilní přístrojový vozík včetně držáků a odkládacího koše mikční křeslo Spotřební materiál pro počáteční vyšetření
