UÎIVATELSKÁ P ÍRUâKA. Televizor Plazmový LCD televizor. Plazmové televizory. Televizory LCD. Česky

Transkript

1 Česky Televizor Plazmový LCD televizor UÎIVATLSKÁ P ÍRUâKA Televizory LCD 9LU0** LH50** LU0** 7LH50** 9LU50** LH50** LU50** 7LH50** 6LU50** LH70** 9LH0** 7LH70** LH0** LH70** 6LH0** 7LH70** LH0** LF5** 7LH0** 7LF5** LH0** LF5** LH0** LH9** 7LH0** 7LH9** LH0** LH9** 7LH0** 7LH9** LH0** LG** 7LH0** 7LG** LH0** LG** 7LH0** Plazmové televizory 50PS70** 60PS70** 50PS80** 60PS80** Pfied pouïíváním va eho zafiízení si prosím peãlivû pfieãtûte tuto pfiíruãku. Uschovejte ji pro pozdější použití. Zapište si číslo modelu a výrobní číslo přístroje. Na štítku připevněném k zadnímu krytu naleznete informace, které musíte sdělit svému prodejci, budete-li potřebovat servis.

2 Na montážní straně soupravy použijte šroubky o délce mm (+/- 0,5). (pouze /7LH70**) Montážní strana soupravy (s podložkou) Montážní strana soupravy (bez podložky) mm Podložka mm Konzola pro připevnění na stěnu (prodávaná samostatně) RW0 RW0 AW-7LG0M (9/LU50** /9/LU0** /9/LH0**) (6LU50**/LF5** /LG**/6/LH0**/ LH0**/LH0**/ LH9** /LH50**/LH70**) (/7/LF5** //7/LG** //7/LH0** //7//7LH0** //7//7LH0** //7//7LH9** //7//7LH50** //7//7LH70**) AW-50PG60MS AW-60PG60MS (50PS70**/50PS80**) (60PS70**/60PS80**)

3 i P ÍSLU NSTVÍ Zkontrolujte, zda bylo s televizorem dodáno následující pfiíslu enství. Pokud nûjaké pfiíslu enství chybí, kontaktujte prodejce tohoto zafiízení. Uvedený obrázek se může lišit od skutečného televizoru. MNU Q.MNU INFO GUID MARK FAV RTURN / XIT LIST LIST Q.VIW MUT MUT Q.VIW AV MOD NRGY POWR NRGY SAVING SA nebo Tato položka není dodávána se všemi modely. PŘÍSLUŠNSTVÍ UÏivatelská pfiíruãka baterie SíÈov kabel Feritové jádro (Tato položka není dodávána se všemi modely.) Plazmové televizory SíÈov kabel Le ticí hadfiík SlouÏí s ãi tûní obrazovky. * Pokud je na vnějším povrchu skvrna nebo otisk prstu, lehce ji setřete pouze hadříkem určeným k čištění vnějšího povrchu výrobku Při odstraňování nestírejte skvrnu příliš hrubě. Dejte pozor, abyste nevyvinuli přílišný tlak. Může způsobit poškrábání nebo změnu zabarvení. x nebo x Držák kabelu (G str.) Ochranný kryt (G str.) rouby pro podstavec (pouze 50PS70**, 50PS80**) (G str.7) Držák kabelů (G str.) LCD televizory Držák kabelů (pouze /7//7LH70**) (G str.) Zadní kryt stojanu (pouze 7//7LH70**) (G str.) Držák kabelu (pouze 9/LU0**, 9//6LU50**) (G str.) Držák kabelů (pouze 9/LH0**) (G str.) -šroub (pouze 6LU50**, /7/LF5**, /7/LG**, 6//7/LH0**, /7/LH0**, /7/LH0**, /7/LH9**, /7/LH50**, /7LH70**) (G str.0) rouby pro podstavec (G str. 6~8) x (pouze /7/LF5**, /7/LG**, 6//7/LH0**, /7//7LH0***, /7//7LH0***, /7//7LH9**, /7//7LH50**) x (pouze /7/LF5**, /7/LG**) (pouze 9/LU50**) x x (pouze 6LU50**) x 7 Mx0 (pouze LH70**) x 8 x 8 Mx0 Mx6 (pouze 7LH70**) (pouze 7LH70**) x x Mx0 Mx6 (pouze LH70**) x 5 (pouze 9/LU0**) Zadní tělo stojanu Kryt (pouze 9/LU0**) (G str.8) nebo Ochranný kryt (s výjimkou 9/LU0**, 9//6LU50**) (G str.) Ochranný rámeček a šroub napájecího kabelu (pouze /7//7LH70**) (G str.) Prodlužovací kabel USB (pouze /7//7LH70**) Vždy používejte dodávaný prodlužovací kabel USB, který je speciálně navržen k přesnému upevnění.

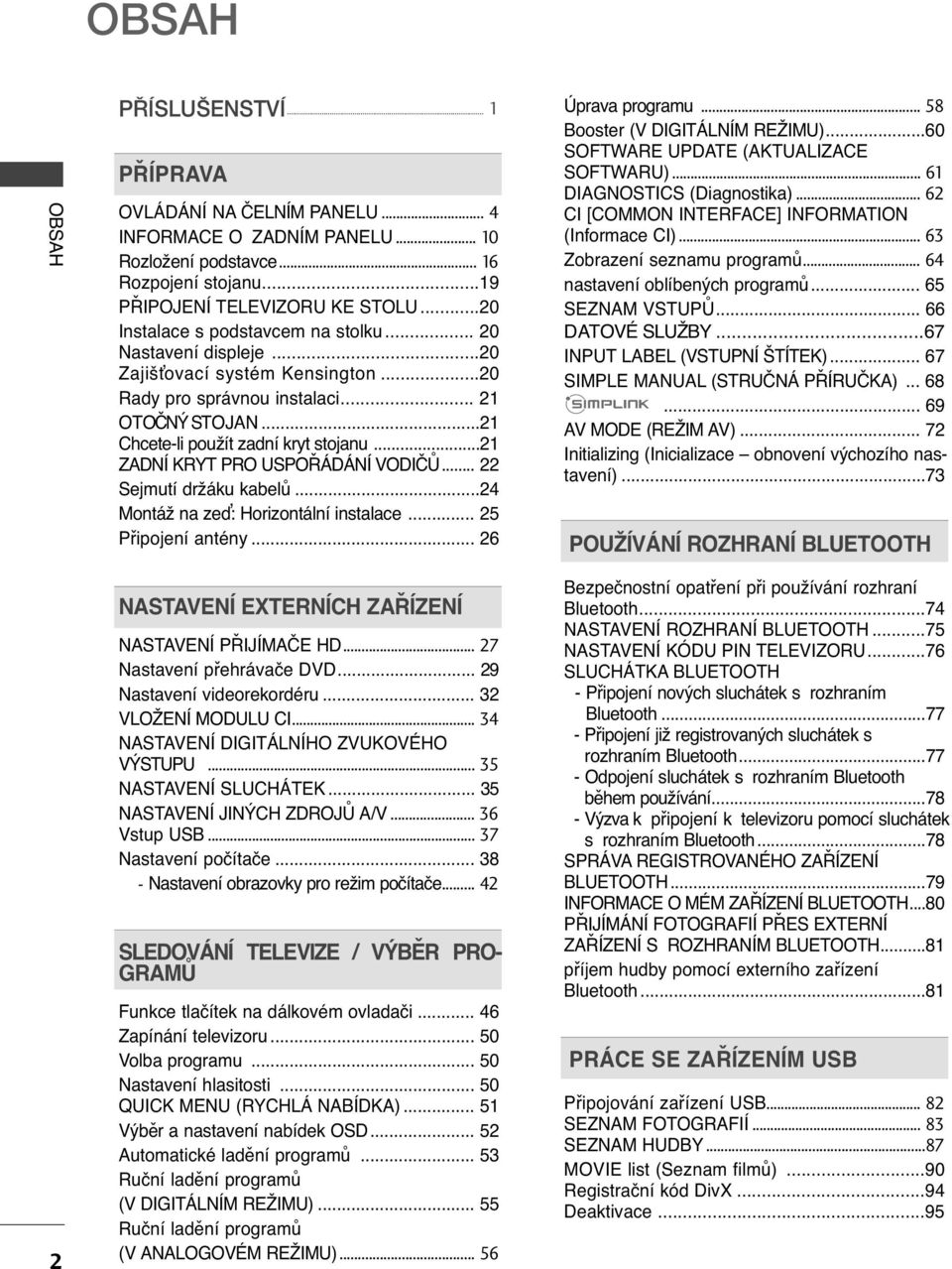

4 OBSAH OBSAH P ÍSLU NSTVÍ... PŘÍPRAVA OVLÁDÁNÍ NA ČLNÍM PANLU... INFORMAC O ZADNÍM PANLU... 0 Rozložení podstavce... 6 Rozpojení stojanu...9 PŘIPOJNÍ TLVIZORU K STOLU...0 Instalace s podstavcem na stolku... 0 Nastavení displeje...0 Zajišťovací systém Kensington...0 Rady pro správnou instalaci... OTOČNÝ STOJAN... Chcete-li použít zadní kryt stojanu... ZADNÍ KRYT PRO USPOŘÁDÁNÍ VODIČŮ... Sejmutí držáku kabelů... Montáž na zeď: Horizontální instalace... 5 Připojení antény... 6 Úprava programu Booster (V DIGITÁLNÍM RŽIMU)...60 SOFTWAR UPDAT (AKTUALIZAC SOFTWARU)... 6 DIAGNOSTICS (Diagnostika)... 6 CI [COMMON INTRFAC] INFORMATION (Informace CI)... 6 Zobrazení seznamu programů... 6 nastavení oblíbených programů SZNAM VSTUPŮ DATOVÉ SLUŽBY...67 INPUT LABL (VSTUPNÍ ŠTÍTK) SIMPL MANUAL (STRUČNÁ PŘÍRUČKA) AV MOD (RŽIM AV)... 7 Initializing (Inicializace obnovení výchozího nastavení)...7 POUŽÍVÁNÍ ROZHRANÍ BLUTOOTH NASTAVNÍ XTRNÍCH ZAŘÍZNÍ NASTAVNÍ PŘIJÍMAČ HD... 7 Nastavení přehrávače DVD... 9 Nastavení videorekordéru... VLOŽNÍ MODULU CI... NASTAVNÍ DIGITÁLNÍHO ZVUKOVÉHO VÝSTUPU... 5 NASTAVNÍ SLUCHÁTK... 5 NASTAVNÍ JINÝCH ZDROJŮ A/V... 6 Vstup USB... 7 Nastavení počítače Nastavení obrazovky pro režim počítače... SLDOVÁNÍ TLVIZ / VÝBĚR PRO- GRAMŮ Funkce tlačítek na dálkovém ovladači... 6 Zapínání televizoru Volba programu Nastavení hlasitosti QUICK MNU (RYCHLÁ NABÍDKA)... 5 Výběr a nastavení nabídek OSD... 5 Automatické ladění programů... 5 Ruční ladění programů (V DIGITÁLNÍM RŽIMU) Ruční ladění programů (V ANALOGOVÉM RŽIMU) Bezpečnostní opatření při používání rozhraní Bluetooth...7 NASTAVNÍ ROZHRANÍ BLUTOOTH...75 NASTAVNÍ KÓDU PIN TLVIZORU...76 SLUCHÁTKA BLUTOOTH - Připojení nových sluchátek s rozhraním Bluetooth Připojení již registrovaných sluchátek s rozhraním Bluetooth Odpojení sluchátek s rozhraním Bluetooth během používání Výzva k připojení k televizoru pomocí sluchátek s rozhraním Bluetooth...78 SPRÁVA RGISTROVANÉHO ZAŘÍZNÍ BLUTOOTH...79 INFORMAC O MÉM ZAŘÍZNÍ BLUTOOTH...80 PŘIJÍMÁNÍ FOTOGRAFIÍ PŘS XTRNÍ ZAŘÍZNÍ S ROZHRANÍM BLUTOOTH...8 příjem hudby pomocí externího zařízení Bluetooth...8 PRÁC S ZAŘÍZNÍM USB Připojování zařízení USB... 8 SZNAM FOTOGRAFIÍ... 8 SZNAM HUDBY...87 MOVI list (Seznam filmů)...90 Registrační kód DivX...9 Deaktivace...95

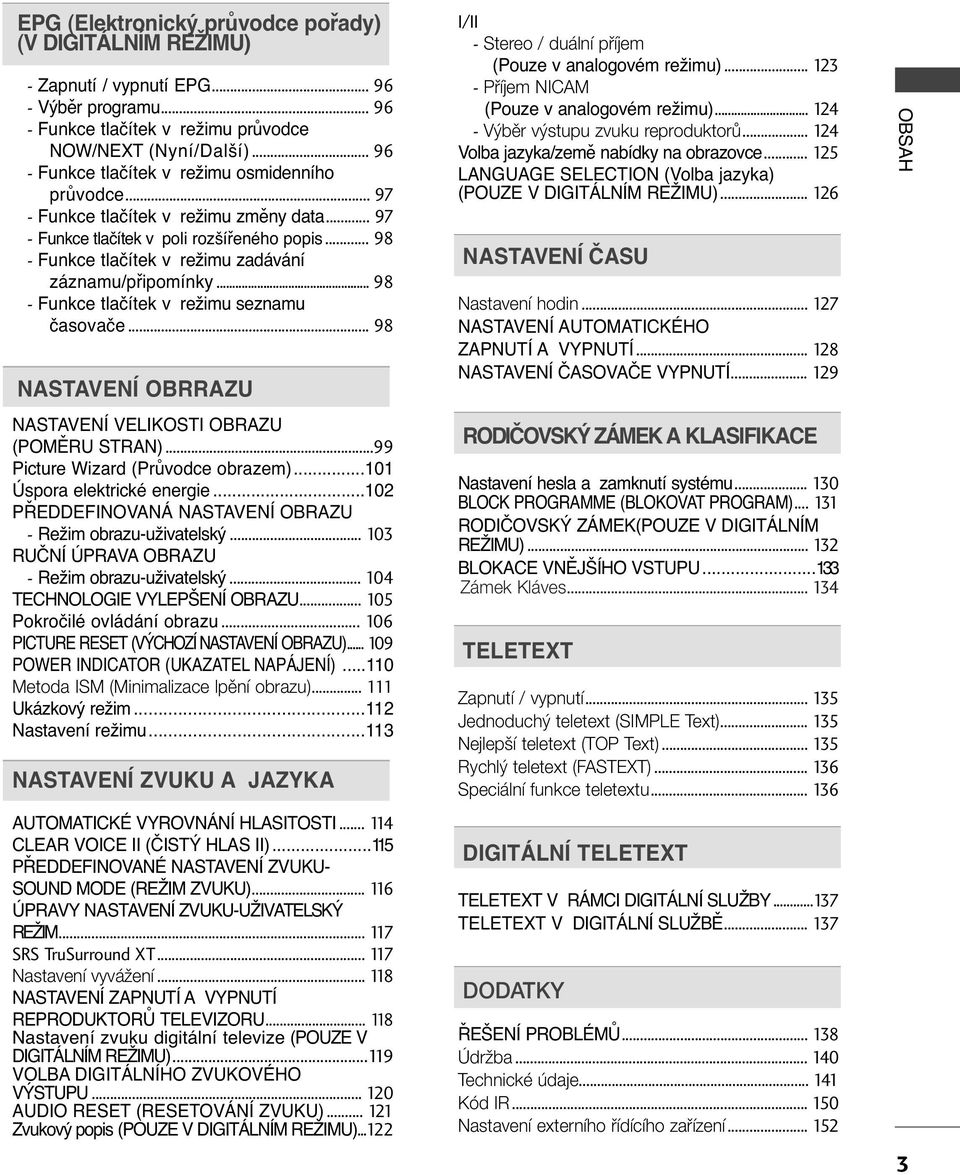

5 PG (lektronický průvodce pořady) (V DIGITÁLNÍM RŽIMU) - Zapnutí / vypnutí PG Výběr programu Funkce tlačítek v režimu průvodce NOW/NXT (Nyní/Další) Funkce tlačítek v režimu osmidenního průvodce Funkce tlačítek v režimu změny data Funkce tlačítek v poli rozšířeného popis Funkce tlačítek v režimu zadávání záznamu/připomínky Funkce tlačítek v režimu seznamu časovače NASTAVNÍ OBRRAZU NASTAVNÍ VLIKOSTI OBRAZU (POMĚRU STRAN)...99 Picture Wizard (Průvodce obrazem)...0 Úspora elektrické energie...0 PŘDDFINOVANÁ NASTAVNÍ OBRAZU - Režim obrazu-uživatelský... 0 RUČNÍ ÚPRAVA OBRAZU - Režim obrazu-uživatelský... 0 TCHNOLOGI VYLPŠNÍ OBRAZU Pokročilé ovládání obrazu PICTUR RST (VÝCHOZÍ NASTAVNÍ OBRAZU) POWR INDICATOR (UKAZATL NAPÁJNÍ)...0 Metoda ISM (Minimalizace lpûní obrazu)... Ukázkový režim... Nastavení režimu... NASTAVNÍ ZVUKU A JAZYKA AUTOMATICKÉ VYROVNÁNÍ HLASITOSTI... CLAR VOIC II (ČISTÝ HLAS II)...5 PŘDDFINOVANÉ NASTAVNÍ ZVUKU- SOUND MOD (RŽIM ZVUKU)... 6 ÚPRAVY NASTAVNÍ ZVUKU-UŽIVATLSKÝ RŽIM... 7 SRS TruSurround XT... 7 Nastavení vyváïení... 8 NASTAVNÍ ZAPNUTÍ A VYPNUTÍ RPRODUKTORŮ TLVIZORU... 8 Nastavení zvuku digitální televize (POUZ V DIGITÁLNÍM RŽIMU)...9 VOLBA DIGITÁLNÍHO ZVUKOVÉHO VÝSTUPU... 0 AUDIO RST (RSTOVÁNÍ ZVUKU)... Zvukový popis (POUZ V DIGITÁLNÍM RŽIMU)... I/II - Stereo / duální pfiíjem (Pouze v analogovém režimu)... - Pfiíjem NICAM (Pouze v analogovém režimu)... - V bûr v stupu zvuku reproduktorû... Volba jazyka/země nabídky na obrazovce... 5 LANGUAG SLCTION (Volba jazyka) (POUZ V DIGITÁLNÍM RŽIMU)... 6 NASTAVNÍ ČASU Nastavení hodin... 7 NASTAVNÍ AUTOMATICKÉHO ZAPNUTÍ A VYPNUTÍ... 8 NASTAVNÍ ČASOVAČ VYPNUTÍ... 9 RODIČOVSKÝ ZÁMK A KLASIFIKAC Nastavení hesla a zamknutí systému... 0 BLOCK PROGRAMM (BLOVAT PROGRAM)... RODIČOVSKÝ ZÁMK(POUZ V DIGITÁLNÍM RŽIMU)... BLAC VNĚJŠÍHO VSTUPU... Zámek Kláves... TLTXT Zapnutí / vypnutí... 5 Jednoduch teletext (SIMPL Text)... 5 Nejlep í teletext (TOP Text)... 5 Rychl teletext (FASTXT)... 6 Speciální funkce teletextu... 6 DIGITÁLNÍ TLTXT TLTXT V RÁMCI DIGITÁLNÍ SLUŽBY...7 TLTXT V DIGITÁLNÍ SLUŽBĚ... 7 DODATKY ŘŠNÍ PROBLÉMŮ... 8 ÚdrÏba... 0 Technické údaje... Kód IR Nastavení externího fiídícího zafiízení... 5 OBSAH

6 PŘÍPRAVA OVLÁDÁNÍ NA ČLNÍM PANLU PŘÍPRAVA! POZNÁMKA G TV může být uvedena do pohotovostního režimu, pro úsporu elektrické energie. TV by měla být vypínána hlavním vypínačem na zařízení, pokud nebude delší dobu používána, což přispěje ke snížení spotřeby energie. Snížením úrovně jasu obrazu lze podstatně snížit množství energie spotřebované během používání, což přispěje ke snížení celkových provozních nákladů. Uvedený obrázek se může lišit od skutečného televizoru. Plazmové televizory UPOZORNùNÍ G Pokud není možné zapnout televizor pomocí dálkového ovládání, stiskněte knoflík hlavního napájení na přístroji.(je-li vypínač vypnutý, televizor není napájen a není možné jej zapnout pomocí dálkového ovladače.) G Na skleněný stojan nestoupejte a chraňte jej před nárazy. Mohl by se rozbít a úlomky skla způsobit zranění, případně by z něj mohl televizor spadnout. G Televizor neposouvejte. Mohlo by dojít k poškození podlahy či produktu. 50/60PS70** PROGRAMM VOLUM MNU (Nabídka) Inteligentní senzor Upravuje obraz podle podmínek v místnosti. Okénko pfiíjmu paprskû z dálkového ovladaãe Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Indikátor nesvítí, přičemž televizor zůstává zapnutý. INPUT (Vstup) POWR (Tlaãítko)

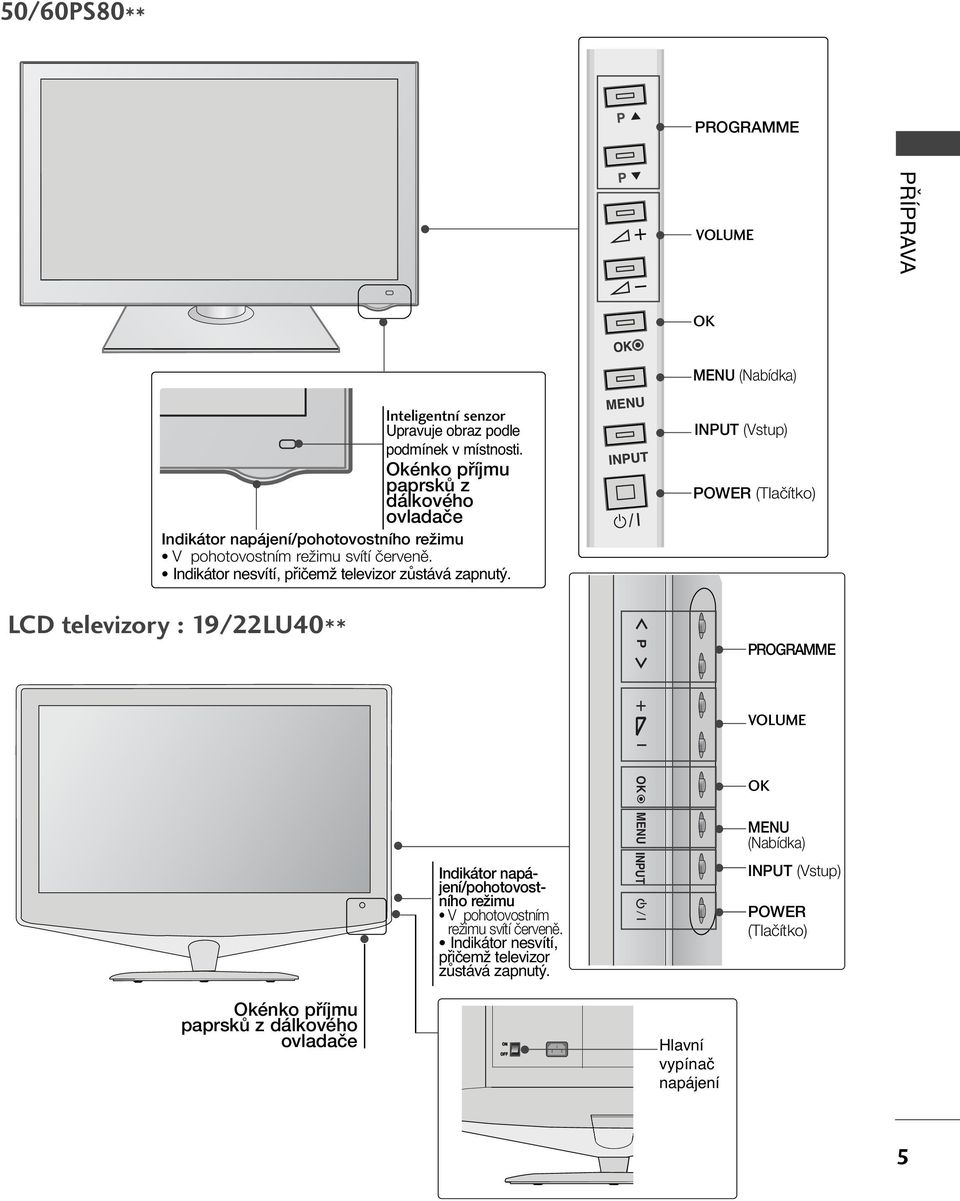

7 50/60PS80** PROGRAMM VOLUM PŘÍPRAVA MNU (Nabídka) Inteligentní senzor Upravuje obraz podle podmínek v místnosti. Okénko pfiíjmu paprskû z dálkového ovladaãe Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Indikátor nesvítí, přičemž televizor zůstává zapnutý. INPUT (Vstup) POWR (Tlaãítko) LCD televizory : 9/LU0** P PROGRAMM VOLUM Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Indikátor nesvítí, přičemž televizor zůstává zapnutý. MNU INPUT MNU (Nabídka) INPUT (Vstup) POWR (Tlaãítko) Okénko pfiíjmu paprskû z dálkového ovladaãe Hlavní vypínač napájení 5

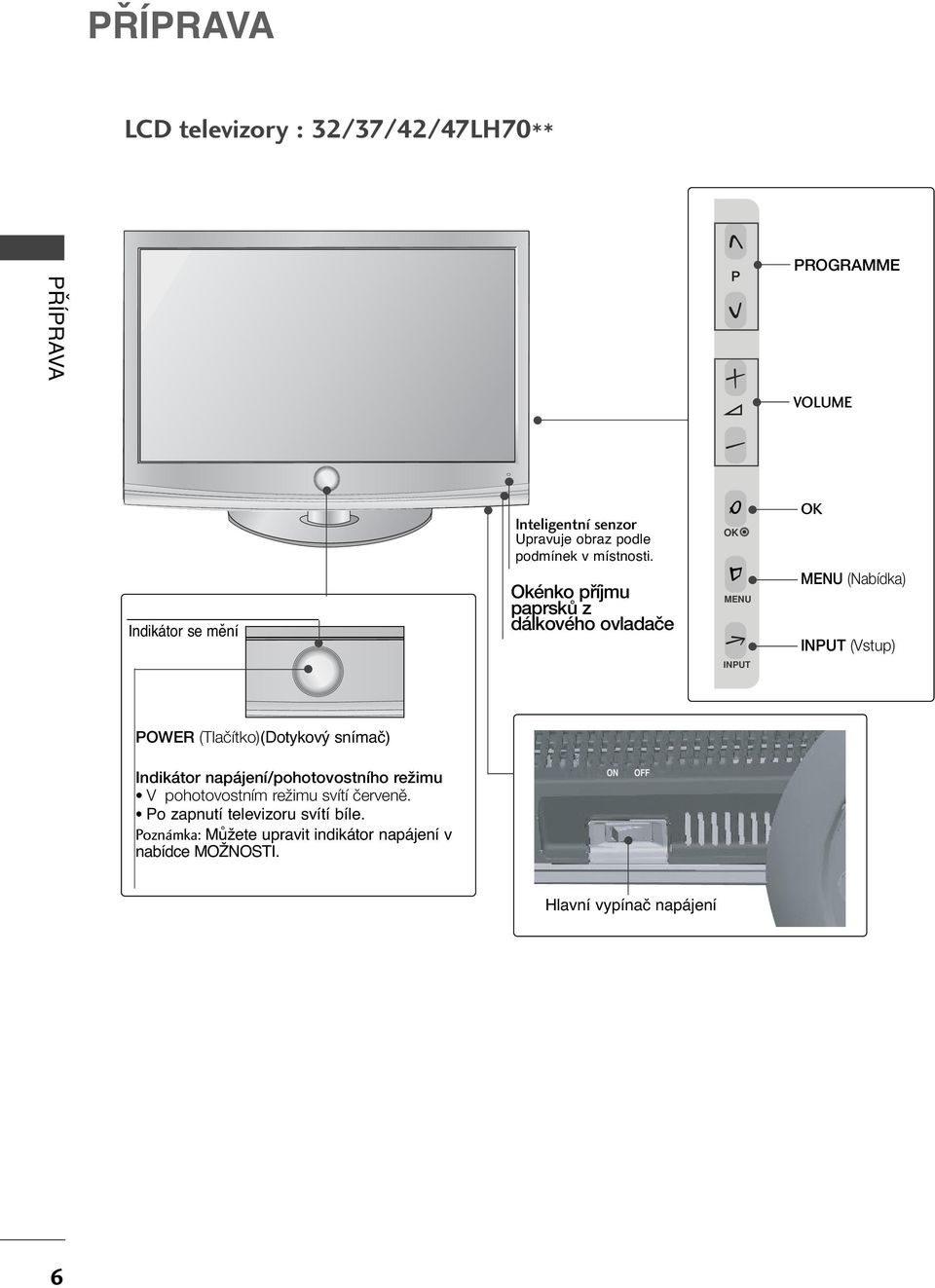

8 PŘÍPRAVA LCD televizory : /7//7LH70** P P PŘÍPRAVA P PROGRAMM VOLUM Indikátor se mění Inteligentní senzor Upravuje obraz podle podmínek v místnosti. Okénko pfiíjmu paprskû z dálkového ovladaãe MNU MNU (Nabídka) INPUT (Vstup) INPUT POWR (Tlaãítko)(Dotykový snímač) Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Po zapnutí televizoru svítí bíle. Poznámka: Můžete upravit indikátor napájení v nabídce MOŽNOSTI. Hlavní vypínač napájení 6

9 LCD televizory : 9//6//7/LH0**, /7//7LH0** (pouze 9//6LH0**) POWR INPUT (Vstup) MNU (Nabídka) VOLUM PROGRAMM INPUT MNU P (pouze /7/LH0**, /7//7LH0**) PŘÍPRAVA P PROGRAMM VOLUM Okénko pfiíjmu paprskû z dálkového ovladaãe MNU INPUT MNU (Nabídka) INPUT (Vstup) POWR (Tlaãítko) Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Po zapnutí televizoru svítí modře. Hlavní vypínač napájení 7

10 PŘÍPRAVA LCD televizory : /7//7LH0**, /7//7LH9**, /7//7LH50** PROGRAMM PŘÍPRAVA P VOLUM MNU (Nabídka) MNU INPUT (Vstup) INPUT POWR (Tlaãítko) Okénko pfiíjmu paprskû z dálkového ovladaãe Inteligentní senzor Upravuje obraz podle podmínek v místnosti. OFF ON Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Po zapnutí televizoru svítí modře. Hlavní vypínač napájení LCD televizory : /7/LF5**, /7/LG** P PROGRAMM + VOLUM - MNU MNU (Nabídka) 8 POWR (Tlaãítko) Okénko pfiíjmu paprskû z dálkového ovladaãe Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Po zapnutí televizoru svítí modře. INPUT INPUT (Vstup)

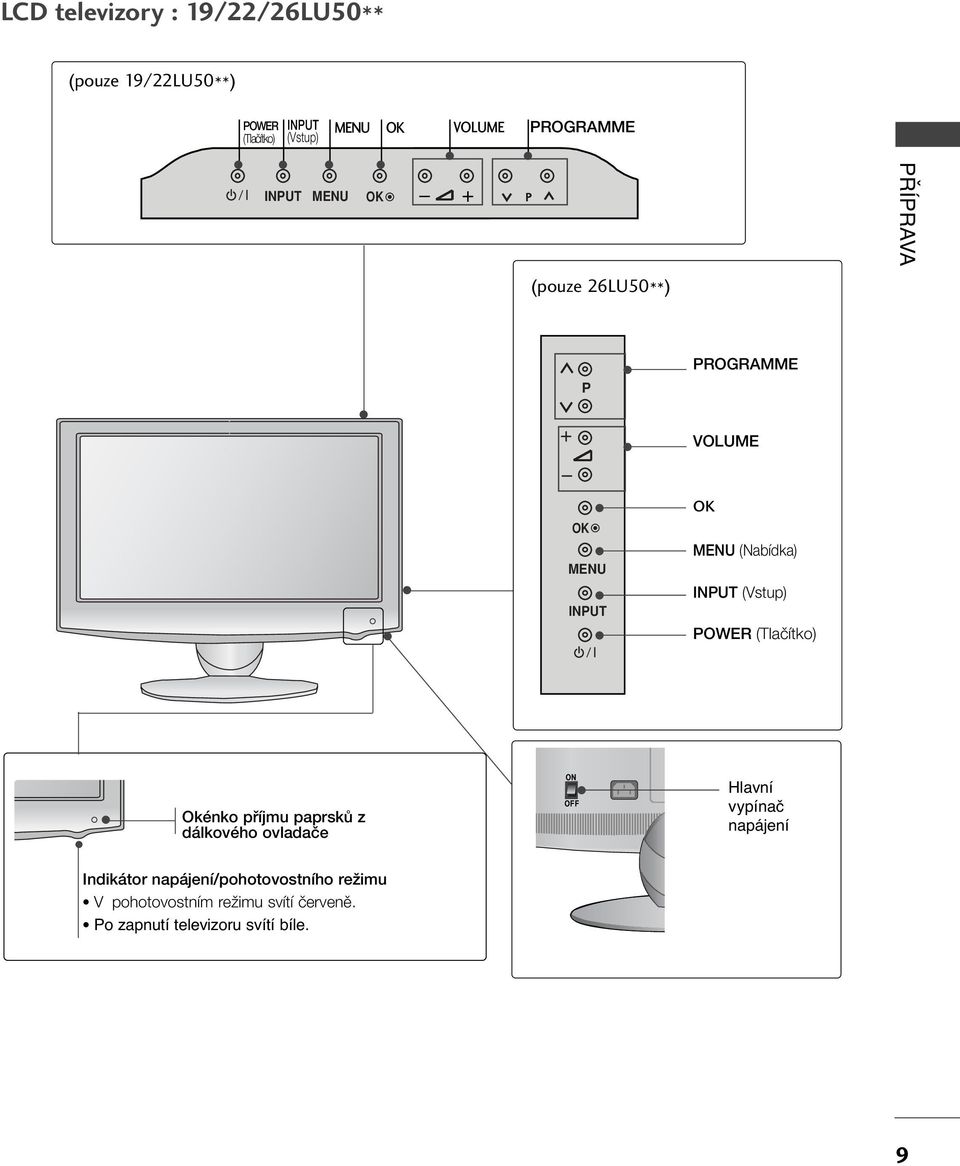

11 LCD televizory : 9//6LU50** (pouze 9/LU50**) POWR (Tlaãítko) INPUT (Vstup) MNU VOLUM PROGRAMM INPUT MNU P P (pouze 6LU50**) PŘÍPRAVA P P PROGRAMM VOLUM P MNU INPUT MNU (Nabídka) INPUT (Vstup) POWR (Tlaãítko) Okénko pfiíjmu paprskû z dálkového ovladaãe Hlavní vypínač napájení Indikátor napájení/pohotovostního reïimu V pohotovostním reïimu svítí ãervenû. Po zapnutí televizoru svítí bíle. 9

12 PŘÍPRAVA INFORMAC O ZADNÍM PANLU Uvedený obrázek se může lišit od skutečného televizoru. Plazmové televizory PŘÍPRAVA Zásuvka pro napájecí kabel Přístroj pracuje pod střídavým napětím. lektrické napětí je uvedeno v části Technické údaje. Nepokoušejte se používat přístroj se stejnosměrným napětím. 7 Vstupní port RS-C (ovládací / servisní) K této zásuvce typu jack pfiipojte sériov port dálkového ovládání. Tento port se používá pro režimy Service (Služby) a Hotel. Vstup HDMI/DVI IN Připojte signál HDMI do vstupu HDMI IN. nebo Pomocí kabelu DVI to HDMI připojte signál DVI(Video) k portu HDMI/DVI. 8 Zásuvka konektoru uro Scart (AV/AV) K této zásuvce typu jack připojte zástrčku Scart pro vstup nebo výstup z externího zařízení. Vstup zvuku RGB/DVI Připojte zvuk z počítače nebo DTV 9 Vstup antény K tomuto konektoru připojte anténu nebo kabel OPTICKÝ DIGITÁLNÍ ZVUKOVÝ VÝSTUP Slouží k připojení digitálního zvukového signálu k různým typům zařízení. Slouží k připojení k zařízení Digital Audio Component. Použijte optický zvukový kabel. Vstup komponentního videa K této zásuvce typu jack připojte video / audio zařízení Component. Vstup RGB IN Připojte výstup z počítače. 0 Zásuvka pro adaptér PCMCIA (Personal Computer Memory Card International Association). Vložte modul CI do zdířky PCMCIA CARD SLOT. (Tato funkce není dostupná ve v ech zemích.) Vstup USB K tomuto konektoru připojte záznamové zařízení USB. Vstup S-Video Zde připojte výstup S-Video ze zařízení S-VIDO. Audio / video vstup K těmto zásuvkám typu jack připojte audio / video výstup z externího zařízení.

13 LCD televizory : 9/LU0**, 9//6LU50** H/P VIDO L/MONO AUDIO AV IN (pouze 6LU50**) VIDO L/MONO AUDIO R HDMI IN H/P H/P 0 H/P AV IN H/P (pouze 9/LU0**) (pouze 9//6LU50**) PŘÍPRAVA (DVI) USB IN SRVIC ONLY HDMI / DVI IN (RGB) ANTNNA IN VIDO L/MONO AUDIO R HDMI VIDO L/MONO AUDIO R HDMI IN IN AV AV IN IN 5 0 COMPONNT IN H/P H/P Zásuvka pro napájecí kabel Přístroj pracuje pod střídavým napětím. lektrické napětí je uvedeno v části Technické údaje. Nepokoušejte se používat přístroj se stejnosměrným napětím. Vstup zvuku RGB/DVI Připojte zvuk z počítače nebo DTV OPTICKÝ DIGITÁLNÍ ZVUKOVÝ VÝSTUP Slouží k připojení digitálního zvukového signálu k různým typům zařízení. Slouží k připojení k zařízení Digital Audio Component. Použijte optický zvukový kabel. Zásuvka konektoru uro Scart (AV/AV) K této zásuvce typu jack připojte zástrčku Scart pro vstup nebo výstup z externího zařízení. Vstup HDMI/DVI IN Připojte signál HDMI do vstupu HDMI IN. nebo Pomocí kabelu DVI to HDMI připojte signál DVI(Video) k portu HDMI/DVI. Vstup RGB Připojte výstup z počítače Vstup komponentního videa K této zásuvce typu jack připojte video / audio zařízení Component. Vstup antény K tomuto konektoru připojte anténu nebo kabel. Sluchátka Zapojte sluchátka do zdířky pro sluchátka. Zásuvka pro adaptér PCMCIA (Personal Computer Memory Card International Association). Vložte modul CI do zdířky PCMCIA CARD SLOT. (Tato funkce není dostupná ve v ech zemích.) POUZ SRVISNÍ KONKTOR Audio / video vstup K těmto zásuvkám typu jack připojte audio / video výstup z externího zařízení. 7 Vstupní port RS-C (ovládací / servisní) K této zásuvce typu jack pfiipojte sériov port dálkového ovládání. Tento port se používá pro režimy Service (Služby) a Hotel.

14 PŘÍPRAVA LCD televizory : /7//7LH70** PŘÍPRAVA (RGB) Zásuvka pro napájecí kabel Přístroj pracuje pod střídavým napětím. lektrické napětí je uvedeno v části Technické údaje. Nepokoušejte se používat přístroj se stejnosměrným napětím. Vstup USB K tomuto konektoru připojte záznamové zařízení USB. Vstup HDMI/DVI IN Připojte signál HDMI do vstupu HDMI IN. nebo Pomocí kabelu DVI to HDMI připojte signál DVI(Video) k portu HDMI/DVI. Vstup S-Video Zde připojte výstup S-Video ze zařízení S-VIDO. Audio / video vstup K těmto zásuvkám typu jack připojte audio / video výstup z externího zařízení. Vstup RGB IN Připojte výstup z počítače. Vstup zvuku RGB/DVI Připojte zvuk z počítače nebo DTV Vstupní port RS-C (ovládací / servisní) K této zásuvce typu jack pfiipojte sériov port dálkového ovládání. Tento port se používá pro režimy Service (Služby) a Hotel Vstup antény K tomuto konektoru připojte anténu nebo kabel. Vstup komponentního videa K této zásuvce typu jack připojte video / audio zařízení Component. OPTICKÝ DIGITÁLNÍ ZVUKOVÝ VÝSTUP Slouží k připojení digitálního zvukového signálu k různým typům zařízení. Slouží k připojení k zařízení Digital Audio Component. Použijte optický zvukový kabel. OPTICKÝ DIGITÁLNÍ ZVUKOVÝ VÝSTUP Slouží k připojení digitálního zvukového signálu k různým typům zařízení. Slouží k připojení k zařízení Digital Audio Component. Použijte optický zvukový kabel. Sluchátka Zapojte sluchátka do zdířky pro sluchátka. Zásuvka pro adaptér PCMCIA (Personal Computer Memory Card International Association). Vložte modul CI do zdířky PCMCIA CARD SLOT. (Tato funkce není dostupná ve v ech zemích.)

15 LCD televizory : /7//7LH0**, /7//7LH9**, /7//7LH50** VIDO L/MONO AUDIO R HDMI IN 0 V AV IN H/P (pouze /7//7LH50**/ /7//7LH9**) pouze /7//7LH50**/ /7//7LH9**) HDMI / DVI IN (DVI) AV IN H/P 0 PŘÍPRAVA 5 HDMI / DVI IN (RGB) VIDO L/MONO AUDIO R HDMI IN AV IN 5 VIDO L/MONO AUDIO R HDMI IN AV IN 5 (DVI) ANTNNA IN H/P H/P Zásuvka pro napájecí kabel Přístroj pracuje pod střídavým napětím. lektrické napětí je uvedeno v části Technické údaje. Nepokoušejte se používat přístroj se stejnosměrným napětím. 7 Vstupní port RS-C (ovládací / servisní) K této zásuvce typu jack pfiipojte sériov port dálkového ovládání. Tento port se používá pro režimy Service (Služby) a Hotel. 5 6 Vstup zvuku RGB/DVI Připojte zvuk z počítače nebo DTV OPTICKÝ DIGITÁLNÍ ZVUKOVÝ VÝSTUP Slouží k připojení digitálního zvukového signálu k různým typům zařízení. Slouží k připojení k zařízení Digital Audio Component. Použijte optický zvukový kabel. Zásuvka konektoru uro Scart (AV/AV) K této zásuvce typu jack připojte zástrčku Scart pro vstup nebo výstup z externího zařízení. Vstup HDMI/DVI IN Připojte signál HDMI do vstupu HDMI IN. nebo Pomocí kabelu DVI to HDMI připojte signál DVI(Video) k portu HDMI/DVI. Vstup RGB IN Připojte výstup z počítače Vstup komponentního videa K této zásuvce typu jack připojte video / audio zařízení Component. Vstup antény K tomuto konektoru připojte anténu nebo kabel. Vstup USB K tomuto konektoru připojte záznamové zařízení USB. Zásuvka pro adaptér PCMCIA (Personal Computer Memory Card International Association). Vložte modul CI do zdířky PCMCIA CARD SLOT. (Tato funkce není dostupná ve v ech zemích.) Audio / video vstup K těmto zásuvkám typu jack připojte audio / video výstup z externího zařízení. Vstup S-Video Sluchátka Zapojte sluchátka do zdířky pro sluchátka.

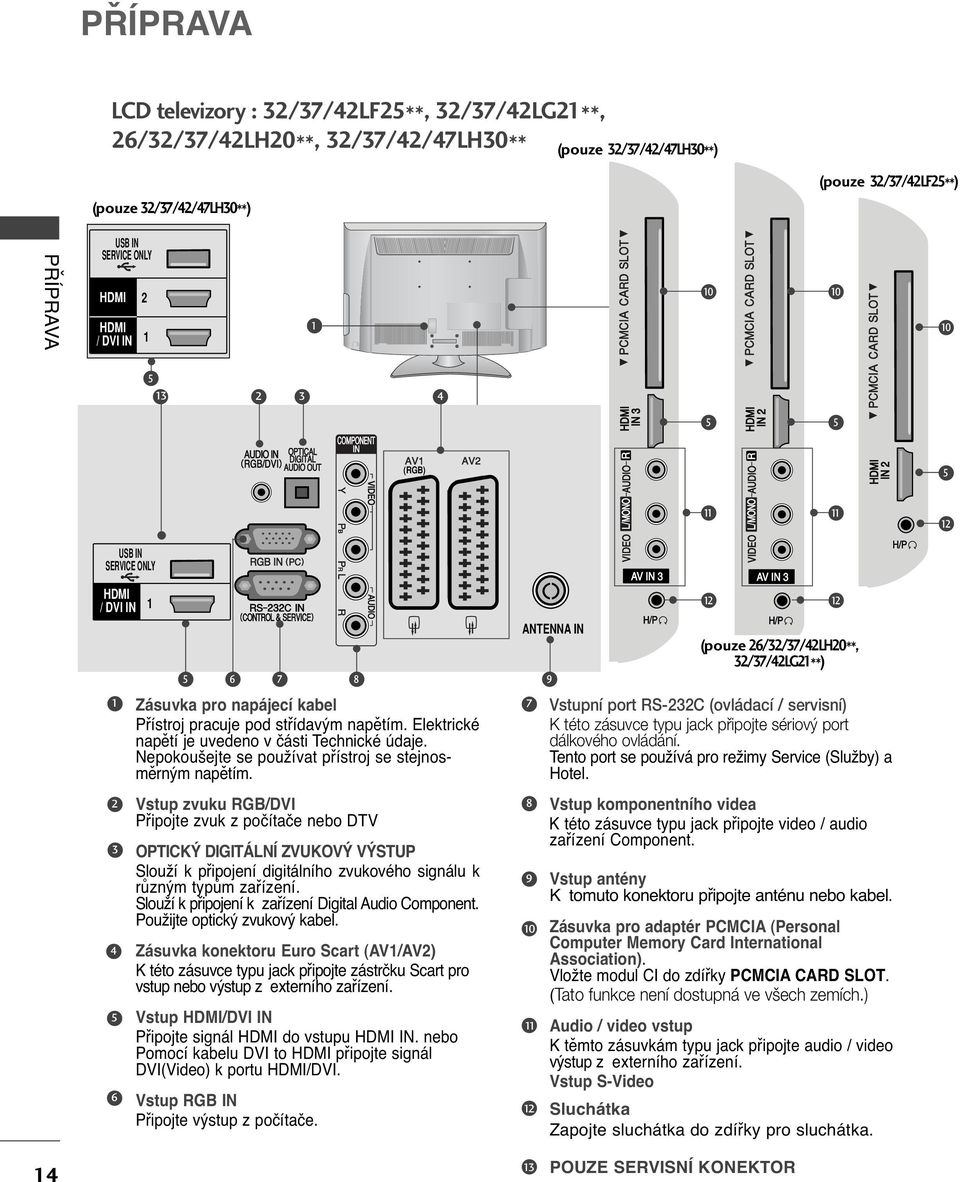

16 PŘÍPRAVA LCD televizory : /7/LF5**, /7/LG**, 6//7/LH0**, /7//7LH0** (pouze /7//7LH0**) VIDO L/MONO AUDIO R HDMI IN H/P (pouze /7//7LH0**) AV IN (pouze /7/LF5**) PŘÍPRAVA USB IN SRVIC ONLY HDMI HDMI / DVI IN H/P USB IN SRVIC ONLY HDMI / DVI IN Zásuvka pro napájecí kabel Přístroj pracuje pod střídavým napětím. lektrické napětí je uvedeno v části Technické údaje. Nepokoušejte se používat přístroj se stejnosměrným napětím. Vstup zvuku RGB/DVI Připojte zvuk z počítače nebo DTV OPTICKÝ DIGITÁLNÍ ZVUKOVÝ VÝSTUP Slouží k připojení digitálního zvukového signálu k různým typům zařízení. Slouží k připojení k zařízení Digital Audio Component. Použijte optický zvukový kabel. Zásuvka konektoru uro Scart (AV/AV) K této zásuvce typu jack připojte zástrčku Scart pro vstup nebo výstup z externího zařízení. Vstup HDMI/DVI IN Připojte signál HDMI do vstupu HDMI IN. nebo Pomocí kabelu DVI to HDMI připojte signál DVI(Video) k portu HDMI/DVI. Vstup RGB IN Připojte výstup z počítače. (RGB) ANTNNA IN VIDO L/MONO AUDIO R HDMI IN AV IN H/P 5 AV IN Vstupní port RS-C (ovládací / servisní) K této zásuvce typu jack pfiipojte sériov port dálkového ovládání. Tento port se používá pro režimy Service (Služby) a Hotel. Vstup komponentního videa K této zásuvce typu jack připojte video / audio zařízení Component. Vstup antény K tomuto konektoru připojte anténu nebo kabel. Zásuvka pro adaptér PCMCIA (Personal Computer Memory Card International Association). Vložte modul CI do zdířky PCMCIA CARD SLOT. (Tato funkce není dostupná ve v ech zemích.) Audio / video vstup K těmto zásuvkám typu jack připojte audio / video výstup z externího zařízení. Vstup S-Video Sluchátka Zapojte sluchátka do zdířky pro sluchátka. VIDO L/MONO AUDIO R HDMI IN H/P 5 (pouze 6//7/LH0**, /7/LG**) HDMI IN H/P 5 POUZ SRVISNÍ KONKTOR

17 H/P LCD televizory : 9/LH0** PŘÍPRAVA 0 USB IN SRVIC ONLY COMPONNT IN (RGB) H/P RGB IN (PC) HDMI / DVI IN ANTNNA IN Zásuvka pro napájecí kabel Přístroj pracuje pod střídavým napětím. lektrické napětí je uvedeno v části Technické údaje. Nepokoušejte se používat přístroj se stejnosměrným napětím. 7 Vstupní port RS-C (ovládací / servisní) K této zásuvce typu jack pfiipojte sériov port dálkového ovládání. Tento port se používá pro režimy Service (Služby) a Hotel. 5 6 Vstup zvuku RGB/DVI Připojte zvuk z počítače nebo DTV OPTICKÝ DIGITÁLNÍ ZVUKOVÝ VÝSTUP Slouží k připojení digitálního zvukového signálu k různým typům zařízení. Slouží k připojení k zařízení Digital Audio Component. Použijte optický zvukový kabel. Zásuvka konektoru uro Scart (AV/AV) K této zásuvce typu jack připojte zástrčku Scart pro vstup nebo výstup z externího zařízení. Vstup HDMI/DVI IN Připojte signál HDMI do vstupu HDMI IN. nebo Pomocí kabelu DVI to HDMI připojte signál DVI(Video) k portu HDMI/DVI. Vstup RGB IN Připojte výstup z počítače Vstup komponentního videa K této zásuvce typu jack připojte video / audio zařízení Component. Vstup antény K tomuto konektoru připojte anténu nebo kabel. Sluchátka Zapojte sluchátka do zdířky pro sluchátka. Zásuvka pro adaptér PCMCIA (Personal Computer Memory Card International Association). Vložte modul CI do zdířky PCMCIA CARD SLOT. (Tato funkce není dostupná ve v ech zemích.) POUZ SRVISNÍ KONKTOR 5

18 PŘÍPRAVA RozloÏení podstavce Uvedený obrázek se může lišit od skutečného televizoru. Při sestavování stolního stojanu zkontrolujte, zda je šroub úplně utažen. (Pokud není, může se produkt po instalaci naklánět dopředu.) Pokud při utahování použijete příliš velkou sílu, můžete obroušením poškodit závit šroubu. PŘÍPRAVA pouze /7//7LH70** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. Spojte součásti těla stojanu se základnou stojanu televizoru. LH70** pouze 6//7/LH0**, /7//7LH0**, /7//7LH0**, /7//7LH9**, /7//7LH50** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. Sestavte televizor podle nákresu. Bezpečně upevněte šrouby do otvorů v zadní části televizoru. 7LH70** 7LH70** Tělo stojanu Mx0 Mx6 Mx0 Základna stojanu LH70** Mx0 Tělo stojanu Základna stojanu Sestavte televizor podle nákresu. Bezpečně upevněte šrouby do otvorů v zadní části televizoru. /7LH70** /7LH70** Mx0 6 Mx6

19 pouze 9/LH0** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. pouze 50PS70**/50PS80** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. Sestavte televizor podle nákresu. PŘÍPRAVA Sestavte televizor podle nákresu. Základna krytu Bezpečně upevněte šrouby do otvorů v zadní části televizoru. pouze 9//6LU50** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. Bezpečně upevněte nebo šrouby do otvorů. Přední strana Při sestavování stojanu dbejte na to, abyste správně rozlišili a sestavili přední a zadní stranu stojanu. (pouze 6LU50**) 7

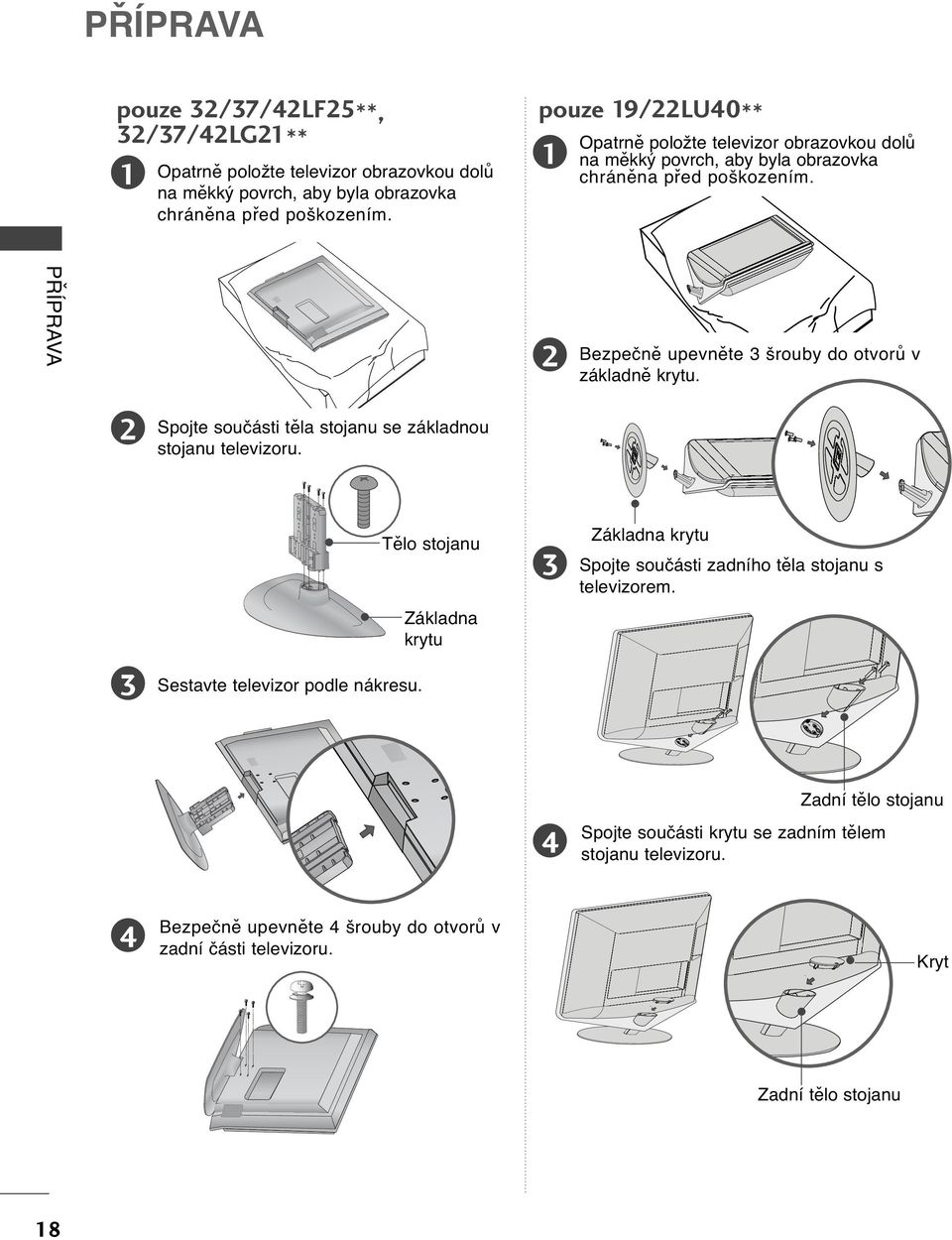

20 PŘÍPRAVA pouze /7/LF5**, /7/LG** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. pouze 9/LU0** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. PŘÍPRAVA Bezpečně upevněte šrouby do otvorů v základně krytu. Spojte součásti těla stojanu se základnou stojanu televizoru. Sestavte televizor podle nákresu. Tělo stojanu Základna krytu Základna krytu Spojte součásti zadního těla stojanu s televizorem. Zadní tělo stojanu Spojte součásti krytu se zadním tělem stojanu televizoru. Bezpečně upevněte šrouby do otvorů v zadní části televizoru. Kryt Zadní tělo stojanu 8

21 Rozpojení stojanu Uvedený obrázek se může lišit od skutečného televizoru. pouze 9/LU0** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. pouze 9//6LU50** Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. Odpojte kryt od televizoru. Zatlačte ve směru šipky a odpojte kryt. PŘÍPRAVA Povolte šrouby a poté oddělte stojan od televizoru. Kryt Povolte šrouby a odpojte zadní tělo stojanu od televizoru. (pouze 6LU50**) Povolte šrouby, kterými je připevněn stojan. Odpojte základnu stojanu od televizoru. Zadní tělo stojanu Povolte šrouby a odpojte základnu krytu od televizoru. Základna krytu (pouze 6LU50**) Odpojte tělo stojanu od televizoru. Tělo stojanu 5 Základna krytu Povolte šrouby a odpojte základnu podstavce od televizoru. Tělo stojanu 9

22 PŘÍPRAVA PŘIPOJNÍ TLVIZORU K STOLU(pouze 6LU50**, /7/LF5**, /7/LG**, 6//7/LH0**, /7/LH0**, /7/LH0**, /7/LH9**, /7/LH50**, /7LH70**) Nastavení displeje (pouze 9/LH0**) Popis se od údajû na va em televizoru mûïe mírnû li it. Orientace displeje je z dûvodu zaji tûní maximálního pohodlí nastavitelná. Rozsah naklonûní PŘÍPRAVA Uvedený obrázek se může lišit od skutečného televizoru. Televizor musí být připojen ke stolu, aby nemohl být přetažen vpřed nebo vzad a způsobit zranění nebo poškození výrobku. Používejte pouze přiložený šroub. 0 0! -šroub (součástí dodávky) Stojan Stůl VAROVÁNÍ G Abyste předešli pádu televizoru, měl by televizor být pevně přimontován k podlaze nebo zdi podle pokynů pro instalaci. Naklánění, otřásání nebo houpání se strojem může způsobit úraz. Instalace s podstavcem na stolku Aby bylo zaji tûno fiádné vûtrání, na boãních stranách a na zadní stranû musí b t alespoà 0 cm volného prostoru.! POZNÁMKA G Tento model stojanu je pevný bez možnosti naklonění a otočení. Nadměrný tlak může tedy soupravu poškodit. -9//6LU50**, 9/LU0** Zaji Èovací systém Kensington Tato funkce není dostupná u v ech modelû. Uveden obrázek se mûïe li it od skuteãného televizoru. - Tento televizor je na zadním panelu vybaven konektorem bezpečnostního systému Kensington. Kabel bezpečnostního systému Kensington připojte podle následujícího obrázku. - Podrobné pokyny k instalaci a používání bezpečnostního systému Kensington najdete v uživatelské příručce dodané s bezpečnostním systémem Kensington. Další informace získáte na webovém serveru společnosti Kensington na adrese Společnost Kensington poskytuje bezpečnostní systémy pro různá elektronická zařízení, například pro přenosné počítače a projektory LCD. Poznámka - Bezpečnostní systém Kensington je volitelný. Poznámka: a. Pokud je televizor na dotyk chladný, můžete při zapnutí pozorovat mírné blikání. Toto chování je normální. Televizor pracuje správně. b. Na obrazovce se mohou objevit drobné kazy, a to v podobě malých červených, zelených nebo modrých bodů. Nemají však žádný negativní vliv na provozní vlastnosti monitoru. c. Netlačte na obrazovku LCD delší dobu prstem. Mohlo by to dočasně způsobit deformace obrazu. palcû palcû palcû palcû 0

23 Rady pro správnou instalaci A Pro bezpečné a důkladné připevnění televizoru na stěnu byste si měli zakoupit potřebné součásti. A Umístěte televizor do blízkosti stěny, aby při případném postrčení nespadl. A Níže uvedené pokyny představují bezpečnější způsob sestavení televizoru, což je jeho upevnění ke zdi, aby se zamezilo možnosti jeho pádu dopředu v případě zatažení. To zabrání pádu televizoru dopředu a možnému zranění. Rovněž se tím zabrání poškození televizoru. Nedovolte dětem, aby po televizoru lezly nebo aby se na něj věšely. OTOČNÝ STOJAN (s výjimkou 9/LH0**, 9/LU0**, 9//6LU50**) Uvedený obrázek se může lišit od skutečného televizoru. Po instalaci televizoru můžete ručně natočit televizor doprava nebo doleva až o 0, abyste na něj měli lepší výhled. PŘÍPRAVA Pomocí roubû s okem nebo stûnové konzoly a roubû upevnûte produkt ke stûnû (viz obrázek). (Je-li televizor vybaven šrouby ve svornících s kruhem, šrouby uvolněte.) * Bezpeãnû upevnûte rouby s okem nebo stûnové konzoly a rouby v horních dírách. Pfiipevnûte stûnové konzoly rouby ke stûnû. Srovnejte v ku konzoly upevnûné ke stûnû. Chcete-li použít zadní kryt stojanu (pouze 7//7LH70**) Uvedený obrázek se může lišit od skutečného televizoru. Upevněte zadní kryt stojanu (viz obrázek). zadní kryt stojanu K vyrovnání televizoru použijte pevné lano. UvaÏte provaz tak, aby byl mezi stûnou a produktem ve vodorovné poloze. Uchopte kulové zakončení a zatáhněte za ně.! POZNÁMKA G Pfii pfiemísèování produktu nejprve odvaïte provaz. G PouÏijte drïák produktu nebo skfiíà, která je dostateãnû velká a pevná pro velikost a hmotnost produktu. G Aby bylo zaji tûno bezpeãné pouïití produktu, v ka konzoly upevnûné na stûnû musí b t stejná jako v ka produktu.

24 PŘÍPRAVA ZADNÍ KRYT PRO USPOŘÁDÁNÍ VODIČŮ Uvedený obrázek se může lišit od skutečného televizoru. PŘÍPRAVA LCD televizory : 9/LH0** Pfiipojte poïadované kabely. Chcete-li připojit další zařízení, postupujte podle pokynů v části Nastavení externích zařízení. Nainstalujte DRŽÁK KABLŮ podle obrázku. LCD televizory : /7/LF5**, /7/LG**, 6//7/LH0**, /7//7LH0**, /7//7LH0**, /7//7LH9**, /7//7LH50** Pfiipojte poïadované kabely. Chcete-li připojit další zařízení, postupujte podle pokynů v části Nastavení externích zařízení. Otevřete DRŽÁK KABLŮ podle obrázku. Držák kabelů Připevněte DRŽÁK KABLŮ podle obrázku. Držák kabelů Připevněte DRŽÁK KABLŮ podle obrázku. Sejmutí držáku kabelů (LCD televizory : 9/LH0**) Uchopte CABL MANAG- MNT CLIP (Držák kabelů) oběma rukama a zatáhněte jej dozadu. LCD televizory : 9/LU0**, 9//6LU50** Po připojení všech potřebných kabelů nainstalujte podle obrázku DRŽÁK KABLŮ a seskupte kabely.! POZNÁMKA G Pfii pfiená ení produkt nedrïte za DRÎÁK KABLU. - Pokud by vám produkt spadl na zem, mohlo by dojít k jeho po kození nebo ke zranûní.

25 LCD televizory : /7//7LH70** Zarovnejte otvor s jazýčkem na KABLOVÉ SVORC. Otočte KABLOVOU SVORKU (viz obrázek). Poznámka: Použití přehnané síly při používání kabelové svorky může výrobek poškodit. Plazmové televizory Po připojení všech potřebných kabelů nainstalujte podle obrázku DRŽÁK KABLŮ a svažte kabely. Chcete-li připojit další zařízení, postupujte podle pokynů v části Nastavení externích zařízení. PŘÍPRAVA DRŽÁK KABLŮ Nainstalujte DRŽÁK KABLŮ podle obrázku. Držák kabelů Pfiipojte poïadované kabely. Chcete-li připojit další zařízení, postupujte podle pokynů v části Nastavení externích zařízení. Držák kabelů Sejmutí držáku kabelů Zajištění napájecího kabelu (pouze /7//7LH70**) Zajistěte napájecí kabel pomocí ochranného rámečku a šroubu (viz obrázek). Pomůžete tím zabránit náhodnému vytržení napájecího kabelu. Šroub Uchopte DRŽÁK KABLŮ oběma rukama a zatáhněte jej nahoru.! POZNÁMKA Ochranný rámeček G CABL MANAGMNT CLIP (DRŽÁK KABLŮ) nepoužívejte ke zvedání televizoru. - Pokud by vám produkt spadl na zem, mohlo by dojít k jeho po kození nebo ke zranûní.

26 PŘÍPRAVA NPOUŽÍVÁNÍ PODSTAVC DSKOVÉHO TYPU (s výjimkou 9/LU0**, 9//6LU50**) Uvedený obrázek se může lišit od skutečného televizoru. Pokud instalujete nástěnnou jednotku, použijte ochranný kryt. pouze 9/LH0** Plazmové televizory PŘÍPRAVA ochranný kryt Zasuňte do televizoru OCHRANNÝ KRYT, až uslyšíte klapnutí. Opatrně položte televizor obrazovkou dolů na měkký povrch, aby byla obrazovka chráněna před poškozením. Povolte šrouby v televizoru. Odpojte stojan od televizoru. Vložte do televizoru ochranný kryt. LCD televizory pouze /7//7LH70** ochranný kryt Odstraňte ochranný obal z ochranného krytu a přiložte jej k televizoru (viz obrázek). pouze 6//7/LH0**, /7//7LH0**, /7//7LH0**, /7//7LH9**, /7//7LH50** Zasuňte do televizoru OCHRANNÝ KRYT, až uslyšíte klapnutí. PROTCTION COVR ochranný kryt pouze /7/LF5**, /7/LG** Zasuňte do televizoru OCHRANNÝ KRYT, až uslyšíte klapnutí. ochranný kryt 5 Bezpečně upevněte šrouby do otvorů v zadní části televizoru.

27 Pfiístroj lze umístit rûzn m zpûsobem, napfiíklad na zeì nebo na rovnou plochu. Pfiístroj je urãen k vodorovnému umístûní. UZMNĚNÍ Abyste zabránili riziku zásahu elektrick m proudem, zkontrolujte, Ïe jste pfiipojili uzemàovací kabel. Pokud tento zpûsob není moïn, poïádejte kvalifikovaného elektrikáfie, aby vám nainstaloval elektrick jistiã. Nepokou ejte se pfiístroj uzemnit pfiipojením k telefonním drátûm, drátûm osvûtlení nebo plynovému potrubí. Napájení palcû palcû palcû B palcû A palcû PŘÍPRAVA Krátk elektrick jistiã MontáÏ na zeì: Horizontální instalace A Při montování televizoru na stěnu doporučujeme používat stěnovou konzolu od společnosti LG. A Doporučujeme zakoupit stěnovou konzolu, která splňuje normu VSA. A Společnost LG doporučuje svěřit nástěnnou montáž kvalifikovanému pracovníkovi. A Nejprve připojte prodlužovaní kabel USB ke vstupnímu konektoru USB IN a poté proveďte zavěšení na zeď.(pouze /7//7LH70**)! POZNÁMKA G Konzola by měla být připevněna na pevnou stěnu, která je kolmá k podlaze. G Chcete-li provést instalaci na strop nebo na šikmou stěnu, měli byste použít speciální konzolu. G Povrch, na nějž má být konzola připevněna, by měl být dostatečně pevný, aby unesl váhu televizoru např. beton, přírodní kámen, cihly nebo duté tvárnice. G Typ a délka montážních šroubů závisí na použité konzole. Další informace naleznete v instrukcích dodaných s konzolou. G Společnost LG není odpovědná za žádné nehody nebo poškození majetku či televizoru, které vzniknou v důsledku nesprávné instalace: - s použitím konzoly, která nesplňuje normu VSA; - nesprávné připevnění šroubů k povrchu, které může způsobit pád televizoru a následné zranění; - nedodržení doporučeného způsobu instalace. MODLY 9/LU0** 9/LU50** 6LU50** LF5** 7/LF5** LG** 7/LG** 9/LH0** 6/LH0** 7/LH0** LH0** 7/LH0** 7LH0** LH0** 7//7LH0** LH9** 7//7LH9** LH50** 7//7LH50** LH70** 7//7LH70** 50PS70** 60PS70** 50PS80** 60PS80** VSA (A * B) 00 * * * * * * * * * * * * * * * * * * * * * * * * * 00 Standardní roub M M M M M6 M M6 M M M6 M M6 M6 M M6 M M6 M M6 M M6 M6 M8 M6 M8 Počet 5

28 PŘÍPRAVA Chcete-li zabránit po kození zafiízení, nikdy nezapojujte kabel do sítû, dokud nepfiipojíte celé zafiízení. PfiIPOJNÍ ANTÉNY PŘÍPRAVA Optimální kvality obrazu dosáhnete úpravou zamûfiení antény. Kabel antény a pfievadûã nejsou souãástí dodávky. Nástûnn á zásuvka antény Obytné bloky ãi domy pro více rodin (Zapojení do nástûnné zásuvky antény) Venkovní anténa Koaxiální kabel (75 ohmû) Rodinné domy (Kabel pfiipojte k zástrãce externí antény.) Anténa UHF VHF Zesilovaã signálu V oblastech se slab m signálem vy í kvalitu obrazu získáte pfiipojením zesilovaãe signálu k anténû (viz obrázek vpravo). Pokud je nutno signál pfiipojit ke dvûma televizorûm, pouïijte rozdûlovaã anténního signálu. Použití feritového jádra (Tato funkce není dostupná u všech modelů.) Feritové jádro je možné použít ke snížení elektromagnetického vlnění při připojení napájecího kabelu. Čím blíže zásuvce je feritové jádro umístěno, tím lépe. Zástrčku zasuňte zcela do zásuvky. 6

29 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Chcete-li zabránit po kození zafiízení, nikdy nezapojujte kabel do sítû, dokud nepfiipojíte celé zafiízení. Tato část o NASTAVNÍ XTRNÍHO ZAŘÍZNÍ používá zejména diagramy pro modely plazmových televizorů. Uvedený obrázek se může lišit od skutečného televizoru. NASTAVNÍ PŘIJÍMAČ HD Tento přístroj dokáže přijímat digitální RF a kabelový signál bez externího zařízení set-top box. Pokud získáváte televizní signál z externího digitálního zařízení set-top box nebo jiného externího digitálního zařízení, viz následující diagram. Pfiipojení pomocí komponentního kabelu Propojte v stupy videa (Y, PB, PR) pfiehrávaãe DVD s konektory COMPONNT IN VIDO typu jack na televizoru. Propojte audiov stupy pfiehrávaãe DVD se vstupními konektory COMPONNT IN AUDIO typu jack na televizoru. Zapnûte digitální zafiízení set top box. (Informace o zafiízení set-top box najdete v pfiíruãce k tomuto zafiízení.) Pomocí tlaãítka INPUT na dálkovém ovladaãi vyberte zdroj vstupu Component (KOMPONNTNÍ). NASTAVNÍ XTRNÍCH ZAŘÍZNÍ G Podporovaný formát HDMI zvuku: Dolby Digital, PCM Signál 80i/576i 80p/576p 70p/080i 080p Komponentní O O O O (pouze 50/60Hz) HDMI X O O O (Hz/0Hz/50Hz/60Hz) 7

30 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Pfiipojení pomocí kabelu HDMI NASTAVNÍ XTRNÍCH ZAŘÍZNÍ! Propojte v stup HDMI digitálního zafiízení set-top boxu s konektorem HDMI/DVI IN, HDMI IN (s výjimkou 9/LH0**), HDMI IN (s výjimkou 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) nebo HDMI IN (pouze /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**) typu jack na televizoru. Zapnûte digitální zafiízení set top box. (Informace o zafiízení set-top box najdete v pfiíruãce k tomuto zafiízení.) Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu HDMI, HDMI(s výjimkou 9/LH0**), HDMI(s výjimkou 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) nebo HDMI(pouze /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**). POZNÁMKA G Ujistěte se, že máte kabel HDMI verze. nebo vyšší. Pokud kabely HDMI nepodporují rozhraní HDMI verze., může docházet k blikání nebo se nemusí zobrazit obraz. Používejte prosím nejnovější kabely, které podporují rozhraní HDMI alespoň verze.. Propojení pomocí kabelu HDMI/DVI Propojte v stup HDMI digitálního zafiízení set-top boxu s konektorem HDMI/ DVI IN typu jack na televizoru. Propojte audio v stupy kabelového pfiijímaãe s AUDIO IN (RGB/DVI) typu jack na televizoru. Zapnûte digitální kabelov pfiijímaã. (Informace o digitálním kabelovém pfiijímaãi najdete v pfiíruãce k tomuto zafiízení.) Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu HDMI. 8

31 Nastavení pfiehrávaãe DVD Pfiipojení pomocí komponentního kabelu 5 Propojte v stupy videa (Y, PB, PR) pfiehrávaãe DVD s konektory COMPONNT IN VIDO typu jack na televizoru. Propojte audiov stupy pfiehrávaãe DVD se vstupními konektory COMPONNT IN AUDIO typu jack na televizoru. Zapnûte pfiehrávaã DVD a vloïte disk DVD. Pomocí tlaãítka INPUT na dálkovém ovladaãi vyberte zdroj vstupu Component (KOMPONNTNÍ). Pokyny k pouïívání pfiehrávaãe DVD naleznete v pfiíruãce k danému zafiízení. Komponentní vstupy Chcete-li získat lep í kvalitu obrazu, zapojte pfiehrávaã DVD do komponentních vstupû, jak je znázornûno na obrázku níïe. NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Komponentní konektory na televizoru Y PB PR Y PB PR Videov stupy na pfiehrávaãi DVD Y Y B-Y Cb R-Y Cr Y Pb Pr 9

32 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Pfiipojení pomocí kabelu scart Propojte zásuvku scart pfiehrávaãe DVD se zásuvkou scart AV na televizoru. Zapnûte pfiehrávaã DVD a vloïte disk DVD. NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Scart AV AV Pomocí tlaãítka INPUT na dálkovém ovladaãi vyberte zdroj vstupu AV. Pokud je zapojena zásuvka scart AV, vyberte zdroj vstupu AV. Pokyny k pouïívání pfiehrávaãe DVD naleznete v pfiíruãce k danému zafiízení. Output Type Current input mode Digitální TV Analogová TV, AV/ Component/RGB HDMI AV Vstup Vstup Video RGB O O O O O X AV (TV Out) Výstup Video / Audio Pouze analogový K dispozici je analogový výstup, DTV, AV//. AV (Monitor Out) AV (probíhá-li naplánované nahrávání DTV pomocí nahrávacího zařízení) X O O O O O O X (Vstupní režim se převede na DTV.) X X O O O AUDIO/ VIDO (R) AUDIO (L) G TV Out : Výstup analogového televizního signálu Monitor Out: Výstup aktuálního obrazu na obrazovce.! POZNÁMKA G Pokud chcete pouïít kabel uro Scart, musíte pouïít stínûn kabel uro Scart. Pfiipojení pomocí kabelu S-Video (pouze /7//7LH70**, 50/60PS70**, 50/60PS80**) Propojte v stup S-VIDO na pfiehrávaãi DVD se vstupem S-Video na televizoru. VIDO S-VIDO L R ANT IN Propojte audio v stupy na pfiehrávaãi DVD se vstup ními konektory AUDIO typu jack na televizoru. OUTPUT SWITCH ANT OUT Zapnûte pfiehrávaã DVD a vloïte disk DVD. Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu AV. 0 5 Pokyny k pouïívání pfiehrávaãe DVD naleznete v pfiíruãce k danému zafiízení.

33 Pfiipojení pomocí kabelu HDMI Propojte v stup HDMI pfiehrávaãe DVD s konek torem HDMI/DVI IN, HDMI IN (s výjimkou 9/LH0**), HDMI IN (s výjimkou 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) nebo HDMI IN (pouze /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**) typu jack na televizoru. Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu HDMI, HDMI(s výjimkou 9/LH0**), HDMI(s výjimkou 9/LU0**, 9/LU50**, 9//6//7/LH0**, /7/LF5**, /7/LG**) nebo HDMI(pouze /7//7LH9**, /7//7LH50**, /7//7LH70**, 50/60PS70**, 50/60PS80**). Pokyny k pouïívání pfiehrávaãe DVD naleznete v pfiíruãce k danému zafiízení. NASTAVNÍ XTRNÍCH ZAŘÍZNÍ! POZNÁMKA G Pomocí kabelu HDMI mûïe televizor souãasnû pfiijímat video a audio signál. G Pokud pfiehrávaã DVD nepodporuje funkci Auto HDMI, bude potfieba nastavit v stupní rozli ení pfiimûfienû k jeho parametrûm. G Ujistěte se, že máte kabel HDMI verze. nebo vyšší. Pokud kabely HDMI nepodporují rozhraní HDMI verze., může docházet k blikání nebo se nemusí zobrazit obraz. Používejte prosím nejnovější kabely, které podporují rozhraní HDMI alespoň verze..

34 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Nastavení videorekordéru Aby nedo lo k ru ení obrazu, ponechejte mezi videorekordérem a televizorem dostateãnou vzdálenost. Připojení pomocí kabelu RF NASTAVNÍ XTRNÍCH ZAŘÍZNÍ ANT OUT ANT IN S-VIDO OUTPUT SWITCH VIDO Zástrčka externí antény Anténa L R Propojte zásuvku ANT OUT (V stup antény) na videorekordéru se zásuvkou ANTNNA IN na televizoru. Zapojte kabel antény do zásuvky ANT IN (Vstup antény) videorekordéru. Stisknûte tlaãítko PLAY (Pfiehrát) na videorekordéru a nalaìte pfiíslu n program pro pfiehrávání signálu videorekordéru na televizoru.

35 Pfiipojení pomocí kabelu scart Propojte zásuvku scart na videorekordéru se zásuvk ou scart AV na televizoru. VloÏte videokazetu do videorekordéru a stisknûte tlaãítko PLAY (Pfiehrát) na videorekordéru. (Postupujte podle pokynû v pfiíruãce v robce video rekordéru.) Pomocí tlaãítka INPUT na dálkovém ovladaãi vyberte zdroj vstupu AV. Scart AV AV Pokud je zapojena zásuvka scart AV, vyberte zdroj vstupu AV. Output Type Current input mode Digitální TV Analogová TV, AV/ Component/RGB HDMI AV Vstup Vstup Video RGB O O O O O X AV (TV Out) Výstup Video / Audio Pouze analogový K dispozici je analogový výstup, DTV, AV//. AV (Monitor Out) AV (probíhá-li naplánované nahrávání DTV pomocí nahrávacího zařízení) X O O O O O O X (Vstupní režim se převede na DTV.) X X O O O AUDIO/ VIDO (R) AUDIO (L) G TV Out : Výstup analogového televizního signálu Monitor Out: Výstup aktuálního obrazu na obrazovce. NASTAVNÍ XTRNÍCH ZAŘÍZNÍ! POZNÁMKA G Pokud chcete pouïít kabel uro Scart, musíte pouïít stínûn kabel uro Scart. Pfiipojení pomocí kabelu RCA (s výjimkou 9/LU0**, 9/LU50**, 9/LH0**, /7/LF5**) Propojte zdífiky AUDIO/VIDO typu jack na televizoru a videorekordéru. Konektory jsou barevnû oznaãeny. (obraz = Ïlutá, lev audiokanál = bílá a prav audiokanál = ãervená) VloÏte videokazetu do videorekordéru a stisknûte tlaãítko PLAY (Pfiehrát) na videorekordéru. (Postupujte podle pokynû v pfiíruãce k videorekordéru.) Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu AV.! POZNÁMKA S-VIDO VIDO L R ANT IN G Máte-li monofonní videorekordér, zapojte audiokabel z videorekordéru ke konektoru typu jack AUDIO L/MONO (Lev kanál/monofonní) na televizoru. OUTPUT SWITCH ANT OUT

36 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Pfiipojení pomocí kabelu S-Video (pouze /7//7LH70**, 50/60PS70**, 50/60PS80**) Propojte v stup S-VIDO na videorekordéru se vstupem S-VIDO na televizoru. Ve srovnání s normál ním vstupem Composite (kabel RCA) je kvalita obrazu lep í. S-VIDO VIDO L R ANT IN NASTAVNÍ XTRNÍCH ZAŘÍZNÍ! Propojte audio v stupy na videopfiehrávaãi se vstup ními konektory AUDIO typu jack na televizoru. VloÏte videokazetu do videorekordéru a stisknûte tlaãítko PLAY (Pfiehrát) na videorekordéru. (Postupujte podle pokynû v pfiíruãce v robce video rekordéru.) Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu AV. POZNÁMKA G Pokud jste souãasnû zapojili zásuvky S-VIDO a VIDO do videorekordéru S-VHS, bude moïné pfiijímat pouze signál S-VIDO. OUTPUT SWITCH ANT OUT VLOŽNÍ MODULU CI - Pro zobrazení šifrovaných (placených) vysílání v režimu digitální televize. - Tato funkce není dostupná ve v ech zemích. Podle obrázku vložte modul CI do zásuvky adaptéru PCMCIA (Personal Computer Memory Card International Association) v televizoru. Další informace najdete na str. 6.! POZNÁMKA G Zkontrolujte, zda je modul CI vložen do slotu PCMCIA se správnou orientací. Pokud modul není vložen správně, může dojít k poškození televizoru nebo slotu PCMCIA. Zkontrolujte tento bod (viz obrázek) a vložte modul CI.

37 NASTAVNÍ DIGITÁLNÍHO ZVUKOVÉHO VÝSTUPU Zvuk televize můžete odeslat do externího audiozařízení přes (optický) konektor digitálního zvukového výstupu. Chcete-li si digitální vysílání vychutnávat s využitím 5.kanálových reproduktorů, připojte konektor OPTICAL DIGITAL AUDIO OUT (OPTICKÝ VÝSTUP DIGITÁLNÍHO AUDIOSIGNÁLU) na zadní straně televizoru k systému domácího kina (nebo k zesilovači). Připojte jeden konec optického kabelu do konektoru optického výstupu digitálního zvuku v televizoru. Druhý konec optického kabelu připojte k optickému vstupu digitálního zvuku ve zvukovém zařízení. V menu ZVUK nastavte možnost TV Speaker option Off (Reproduktor TV Vypnuto). ( G str.8). Přečtěte si návod k použití externího zvukového zařízení. UPOZORNùNÍ GDo optického výstupního portu se nedívejte. Laserový paprsek by vám mohl poškodit zrak. NASTAVNÍ XTRNÍCH ZAŘÍZNÍ NASTAVNÍ SLUCHÁTK (s výjimkou 50/60PS70**, 50/60PS80**) Zvuk lze poslouchat i ve sluchátkách. Zapojte sluchátka do zdířky pro sluchátka. Hlasitost sluchátek upravte pomocí tlačítka + nebo -. Pokud stisknete tlačítko MUT (Ztišit), zvuk ve sluchátkách se vypne.! POZNÁMKA G Po připojení sluchátek je možnost AUDIO (ZVUK) vypnuta. G Pokud jsou sluchátka připojena a dojde ke změně režimu AV, bude změna použita pro video, ne však pro audio. G Optický výstup není při připojení sluchátek podporován. 5

38 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ NASTAVNÍ JINÝCH ZDROJŮ A/V (s výjimkou 9/LU0**, 9/LU50**, 9/LH0**, /7/LF5**) Videokamera Herní zafiízení NASTAVNÍ XTRNÍCH ZAŘÍZNÍ VIDO L R Propojte zdífiky AUDIO/VIDO typu jack na televizoru a videorekordéru. Konektory jsou barevnû oznaãeny. (obraz = Ïlutá, lev audiokanál = bílá a prav audiokanál = ãervená) Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu AV. SpusÈte pfiíslu né externí zafiízení. Pokyny naleznete v pfiíruãce k externímu zafiízení. 6

39 Vstup USB (s výjimkou 9/LU0**, 9//6LU50**, /7/LF5**, /7/LG**, 9//6//7/LH0**, /7//7LH0**) Připojte zařízení USB ke vstupnímu konektoru USB IN na televizoru. Po připojení konektorů USB IN můžete používat funkci USB. (G str.8) NASTAVNÍ XTRNÍCH ZAŘÍZNÍ 7

40 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Nastavení pro poãítaã Pfiístroj podporuje technologii Plug and Play, osobní poãítaã se automaticky nastaví podle nastavení televize. Pfiipojení 5kolíkového kabelu D-sub NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Propojte v stup RGB z osobního poãítaãe se vstupním konektorem RGB IN (PC) typu jack na televizoru. Propojte audio v stupy kabelového pfiijímaãe s AUDIO IN (RGB/DVI) typu jack na televizoru. Zapnûte poãítaã a televizor. Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu RGB. AUDIO RGB OUTPUT 8

41 Propojení pomocí kabelu HDMI/DVI Propojte výstup DVI počítače s konektorem HDMI/DVI IN typu jack na televizoru. Propojte audio v stupy kabelového pfiijímaãe s AUDIO IN (RGB/DVI) typu jack na televizoru. Zapnûte digitální kabelov pfiijímaã. Pomocí tlaãítka INPUT (Vstup) na dálkovém ovladaãi vyberte zdroj vstupu HDMI. NASTAVNÍ XTRNÍCH ZAŘÍZNÍ DVI-PC OUTPUT AUDIO 9

42 NASTAVNÍ XTRNÍCH ZAŘÍZNÍ Podporované rozlišení displej Plazmové televizory režim RGB-PC, HDMI/DVI-PC režim HDMI/DVI-DTV Rozli ení Horizontální kmitoãet (khz) Vertikální kmitoãet (Hz) Rozli ení Horizontální kmitoãet (khz) Vertikální kmitoãet (Hz) NASTAVNÍ XTRNÍCH ZAŘÍZNÍ 70x00 60x80 800x600 0x768 80x768 60x768 90x080 80x0 00x050,68,69 7,879 8,6 7,78 7,7 66,587 6,98 65,7 70,08 59,9 60, 60,00 59,87 59,80 59,9 60,0 59,979 60x80 70x80 70x576 80x70 90x080,69,69,7,50,5 7,50,96 5,00 8,5,7,75 7,00,750 56,5 67, 67,50 59, , ,00 50,00 59, ,00 59,9 60, ,00 59,9 60 LCD televizory režim RGB-PC, HDMI/DVI-PC Rozli ení 70x00 60x80 800x600 0x768 80x768 60x768 80x0 90x080 (RGB-PC) 90x080 (HDMI-PC) Horizontální kmitoãet (khz),68,69 7,879 8,6 7,78 7,7 6,595 66,587 67,5 Vertikální kmitoãet (Hz) 70,08 59,9 60, 60,00 59,87 59,80 60,00 59,9 60,00 (s výjimkou 9/LU0**, 9LU50**, 9//6// 7/LH0**, /7/LG**) režim HDMI/DVI-DTV Rozli ení 70x80 70x576 80x70 90x080 Horizontální kmitoãet (khz),69/,5,5 7,5,96/5,7/,75 8,5 6,97/7,76/,75 56,5 67,/67,5 Vertikální kmitoãet (Hz) 59,9/ ,9/60 59,9/60 50,97/ 9,976/0, ,9/60 0

43 ! POZNÁMKA G Nenechávejte na obrazovce po delší dobu stejný obraz. Tento obraz by se mohl na obrazovce natrvalo vypálit. Pokud je to možné. používejte spořič obrazovky. G Pokud používáte některá rozlišení, vertikální vzory, kontrast nebo jas, mohou se v režimu PC vyskytnout šumy obrazu. V takovém případě v režimu PC změňte rozlišení či obnovovací frekvenci, nebo v nabídce nastavte jas a kontrast tak, aby obraz byl čistý. Pokud nelze změnit obnovovací frekvenci grafické karty v osobním počítači, vyměňte ji nebo se poraďte s výrobcem. G Vstup synchronizace je pro horizontální a vertikální frekvenci samostatný. G Pro režim PC doporučujeme používat rozlišení 90 x 080, 60 Hz (kromě modelů 9/LU0**, 9LU50**, 9//6//7/LH0**, /7/LG**); 60 x 768, 60 Hz (pouze modely 9/LU0**, 9LU50**, 9//6//7/LH0**, /7/LG**), mělo by poskytovat nejlepší kvalitu obrazu. G Připojte signálový kabel spojený s výstupem pro monitor osobního počítače ke vstupu RGB (PC) přístroje, nebo připojte signálový kabel spojený s výstupem HDMI počítače ke vstupu HDMI IN (nebo HDMI/DVI IN) v přístroji. G Propojte audio kabel z osobního počítače se vstupními audio konektory typu jack na televizoru. (Audio kabely nejsou součástí balení přístroje.) G Pokud používáte zvukovou kartu, nastavte podle přání zvuk počítače. G Pokud grafická karta osobního počítače neposkytuje současně analogový i digitální výstup RGB, použijte pro zobrazení výstupu osobního počítače na přístroji pouze jeden ze vstupů RGB nebo HDMI IN (nebo HDMI/DVI IN). G Pokud grafický adaptér počítače poskytuje analogový i digitální výstup RGB současně, nastavte přístroj na režim RGB nebo HDMI; (druhý režim bude přístrojem automaticky nastaven pro Plug and Play.) G Pokud použijete redukční kabel HDMI na DVI, nemusí podle grafického adaptéru pracovat režim DOS. G Pokud používáte příliš dlouhý kabel RGB-PC, mohou se na obrazovce objevit šumy. Doporučujeme používat kabel kratší než pět metrů. S takovým kabelem lze dosáhnout nejlepší kvality obrazu. NASTAVNÍ XTRNÍCH ZAŘÍZNÍ
