1 Model: DO BERA8637 AUTORÁDIO/MP3 PŘEHRÁVAČ (S KONEKTOREM USB A ČTEČKOU KARET SD) NÁVOD K OBSLUZE PŘED POUŽITÍM SI POZORNĚ PŘEČTĚTE TENTO NÁVOD K OBSLUZE

2 NÁVOD K OBSLUZE OBSAH 2 PODĚKOVÁNÍ 3 UPOZORNĚNÍ 3 UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ 4 ČÁST I. ZÁKLADNÍ FUNKCE FUNKCE PŘEHRÁVÁNÍ SD/MMC/USB FM/AM TUNER AUTOMATICKÉ UKLÁDÁNÍ PŘEDVOLEB STANIC ELEKTRONICKÉ OVLÁDÁNÍ HLASITOSTI VSTUPNÍ KONEKTOR AUX JMENOVITÉ NAPÁJECÍ NAPĚTÍ FUNKCE ČASU DÁLKOVÉ OVLÁDÁNÍ (VOLITELNÉ) LCD DISPLEJ KANÁLOVÝ MAXIMÁLNÍ VÝSTUPNÍ VÝKON 5 ČÁST II. FUNKCE ZÁKLADNÍ FUNKCE ZAPNUTÍ/VYPNUTÍ PŘÍSTROJE OVLÁDÁNÍ HLASITOSTI SPUŠTĚNÍ/POZASTAVENÍ PŘEHRÁVÁNÍ NASTAVENÍ ČASU & DISPLEJE ZMĚNA REŽIMU PŘEHRÁVÁNÍ ROZHLASOVÝ PŘIJÍMAČ ZPŮSOB PŘEHRÁVÁNÍ MP3/WMA PŘEHRÁVÁNÍ Z EXTERNÍHO ZDROJE (AUX) UVOLNĚNÍ PANELU 7 ČÁST III. ODSTRAŇOVÁNÍ PROBLÉMŮ A ŘEŠENÍ 7 ČÁST IV. PARAMETRY LADĚNÍ PŘEHRÁVÁNÍ 8 ČÁST V. OBSLUHA DÁLKOVÉHO OVLÁDÁNÍ 9 ČÁST VI. SCHÉMA ZAPOJENÍ 10 2

3 PODĚKOVÁNÍ Děkujeme Vám za Vaši volbu a důvěru v naše autopřehrávače. Před použitím si pozorně přečtěte tento návod k dobrému pochopení funkcí a principů obsluhy. Naším přáním je, abyste si hudbu náležitě vychutnali a měli potěšení z Vaší cesty. UPOZORNĚNÍ * Toto zařízení musí být napájeno ze stejnosměrného zdroje napětí 12V (k dispozici je i provedení pro napětí 24 V, což je vyznačeno na obalu). * Nainstalujte přístroj správným způsobem dle pokynů v návodu a ubezpečte se, že po dobu instalace přístroje bude odpojeno napájení elektrickým proudem, aby nedošlo ke zkratu, který může vést k poškození. * Při výměně pojistky se ujistěte, že se jedná o ekvivalentní typ pojistky. * Izolujte všechny odkryté vodiče, abyste zabránili zkratu nebo úrazu elektrickým proudem. * Zvuk by měl být nastaven v přiměřené hlasitosti, aby nebyla ohrožena bezpečnost jízdy. Likvidace starých elektrických a elektronických zařízení (platí v zemích Evropské unie a dalších evropských zemích se systémem tříděného odpadu. Tento symbol na výrobku nebo na jeho obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s běžným domovním odpadem. Výrobek je třeba donést na příslušné sběrné místo, kde bude následně provedena recyklace takového elektrického nebo elektronického zařízení. Správnou likvidací výrobku předejdete možným negativním vlivům na životní prostředí a lidské zdraví. Recyklace materiálů přispívá k ochraně životního prostředí. O systému likvidace elektrických a elektronických ve vaší zemi se informujte u příslušných místních úřadů. OBSAH BALENÍ Autorádio Kabely Upevňovací materiál 3

4 UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ 1) Tlačítko POWER : Hlavní vypínač; tlačítko MODE : Změna volby režimu/přerušení hovoru 2) Tlačítko : Další/automatické vyhledávání stanic směrem dopředu 3) Tlačítko MUTE : ztišení zvukového výstupu 4) Tlačítko 1/ : Předvolba stanice/pozastavení/přehrávání 5) Tlačítko 2/INT : Předvolba stanice/zobrazení stop 6) Tlačítko 3/RPT : Předvolba stanice/opakované přehrávání 7) Přijímač dálkového ovládání 8) LCD displej 9) Tlačítko uvolnění panelu: uvolnění panelu 10) Tlačítko 4/RDN : Předvolba stanice/náhodné přehrávání 11) Tlačítko 5/-10 : Předvolba stanice/přehrávání o deset stop vzad 12) Tlačítko 6/+10 : Předvolba stanice/ přehrávání o deset stop vpřed 13) Tlačítko : Předešlé/automatické vyhledávání stanic směrem dozadu 14) Tlačítko BAND : Přepínání pásem/telefonní spojení Tlačítko PTY : výběr chování RDS 15) Vstup externího zařízení AUX IN 16) Tlačítko CLK : zobrazení hodin 17) Konektor USB 18) Tlačítko VOL/SEL : regulace hlasitosti/ nastavení dalších funkcí 19) Tlačítko AMS : uložení předvolené stanice do paměti 20) Tlačítko LOC : stiskněte v režimu rádia Tlačítko TA : provádí výběr / automatické vyhledávání RDS 21) Tlačítko AF : změna frekvence RDS 22) Tlačítko EQ : provádí volbu zvukového výstupu ČÁST I. ZÁKLADNÍ FUNKCE 1.1. FUNKCE PŘEHRÁVÁNÍ SD/MMC/USB 1.2. FM/AM ELEKTRONICKÉ LADĚNÍ FM/AM & FM (VOLITELNÉ) DLE TYPU VÝROBKU (model 8637 pouze FM) 1.3. AUTOMATICKÉ UKLÁDÁNÍ PŘEDVOLEB STANIC 4

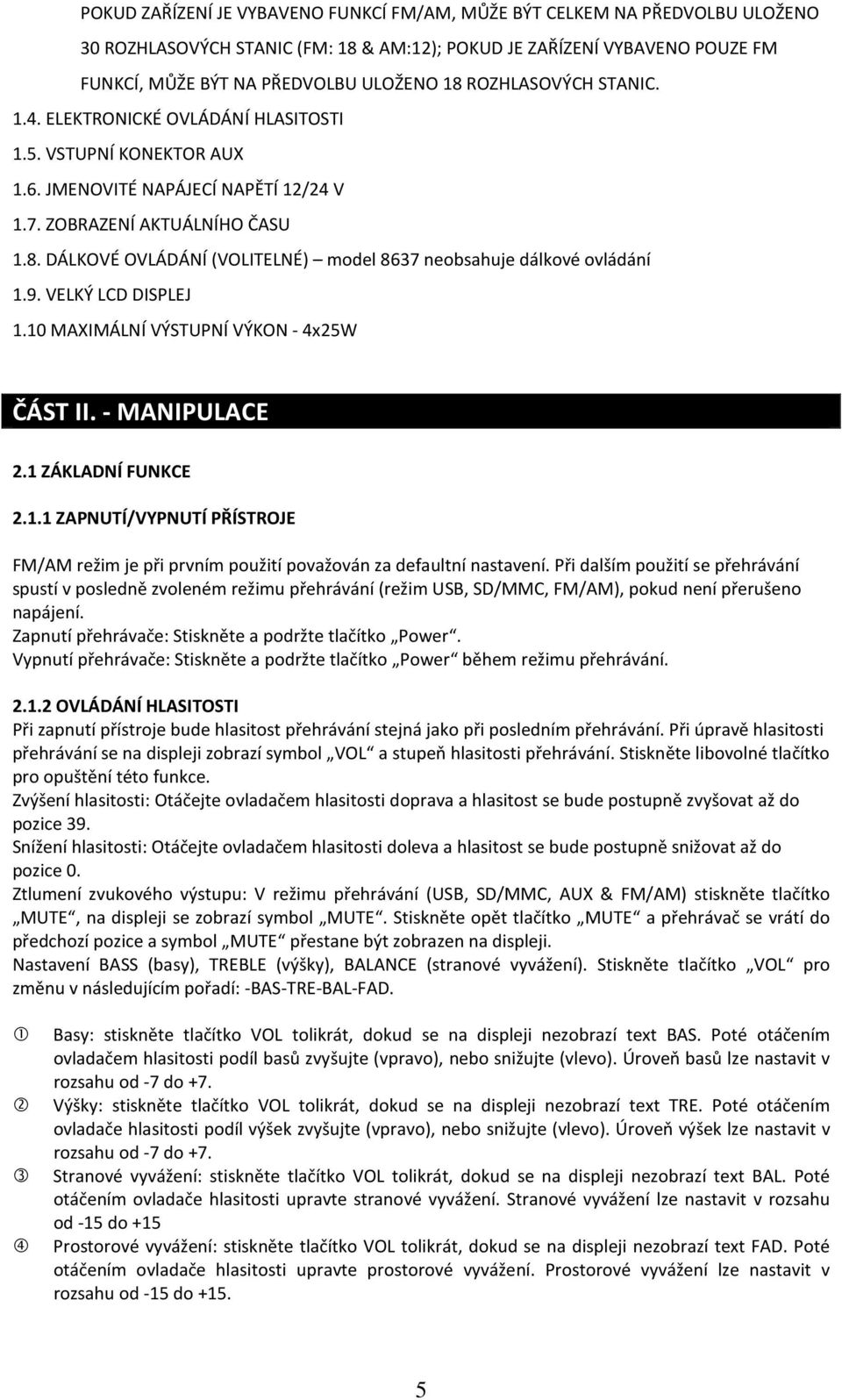

5 POKUD ZAŘÍZENÍ JE VYBAVENO FUNKCÍ FM/AM, MŮŽE BÝT CELKEM NA PŘEDVOLBU ULOŽENO 30 ROZHLASOVÝCH STANIC (FM: 18 & AM:12); POKUD JE ZAŘÍZENÍ VYBAVENO POUZE FM FUNKCÍ, MŮŽE BÝT NA PŘEDVOLBU ULOŽENO 18 ROZHLASOVÝCH STANIC ELEKTRONICKÉ OVLÁDÁNÍ HLASITOSTI 1.5. VSTUPNÍ KONEKTOR AUX 1.6. JMENOVITÉ NAPÁJECÍ NAPĚTÍ 12/24 V 1.7. ZOBRAZENÍ AKTUÁLNÍHO ČASU 1.8. DÁLKOVÉ OVLÁDÁNÍ (VOLITELNÉ) model 8637 neobsahuje dálkové ovládání 1.9. VELKÝ LCD DISPLEJ 1.10 MAXIMÁLNÍ VÝSTUPNÍ VÝKON - 4x25W ČÁST II. - MANIPULACE 2.1 ZÁKLADNÍ FUNKCE ZAPNUTÍ/VYPNUTÍ PŘÍSTROJE FM/AM režim je při prvním použití považován za defaultní nastavení. Při dalším použití se přehrávání spustí v posledně zvoleném režimu přehrávání (režim USB, SD/MMC, FM/AM), pokud není přerušeno napájení. Zapnutí přehrávače: Stiskněte a podržte tlačítko Power. Vypnutí přehrávače: Stiskněte a podržte tlačítko Power během režimu přehrávání OVLÁDÁNÍ HLASITOSTI Při zapnutí přístroje bude hlasitost přehrávání stejná jako při posledním přehrávání. Při úpravě hlasitosti přehrávání se na displeji zobrazí symbol VOL a stupeň hlasitosti přehrávání. Stiskněte libovolné tlačítko pro opuštění této funkce. Zvýšení hlasitosti: Otáčejte ovladačem hlasitosti doprava a hlasitost se bude postupně zvyšovat až do pozice 39. Snížení hlasitosti: Otáčejte ovladačem hlasitosti doleva a hlasitost se bude postupně snižovat až do pozice 0. Ztlumení zvukového výstupu: V režimu přehrávání (USB, SD/MMC, AUX & FM/AM) stiskněte tlačítko MUTE, na displeji se zobrazí symbol MUTE. Stiskněte opět tlačítko MUTE a přehrávač se vrátí do předchozí pozice a symbol MUTE přestane být zobrazen na displeji. Nastavení BASS (basy), TREBLE (výšky), BALANCE (stranové vyvážení). Stiskněte tlačítko VOL pro změnu v následujícím pořadí: -BAS-TRE-BAL-FAD. Basy: stiskněte tlačítko VOL tolikrát, dokud se na displeji nezobrazí text BAS. Poté otáčením ovladačem hlasitosti podíl basů zvyšujte (vpravo), nebo snižujte (vlevo). Úroveň basů lze nastavit v rozsahu od -7 do +7. Výšky: stiskněte tlačítko VOL tolikrát, dokud se na displeji nezobrazí text TRE. Poté otáčením ovladače hlasitosti podíl výšek zvyšujte (vpravo), nebo snižujte (vlevo). Úroveň výšek lze nastavit v rozsahu od -7 do +7. Stranové vyvážení: stiskněte tlačítko VOL tolikrát, dokud se na displeji nezobrazí text BAL. Poté otáčením ovladače hlasitosti upravte stranové vyvážení. Stranové vyvážení lze nastavit v rozsahu od -15 do +15 Prostorové vyvážení: stiskněte tlačítko VOL tolikrát, dokud se na displeji nezobrazí text FAD. Poté otáčením ovladače hlasitosti upravte prostorové vyvážení. Prostorové vyvážení lze nastavit v rozsahu od -15 do

6 NASTAVENÍ HLASITOSTI: Stiskněte tlačítko na ovládání zvuku a vyčkejte, až se na displeji objeví symbol LOUD OFF. Otáčejte ovladačem hlasitosti, až se na displeji objeví symbol LOUD ON SPUŠTĚNÍ/POZASTAVENÍ PŘEHRÁVÁNÍ (1) Pozastavení přehrávání: Stiskněte tlačítko pro zastavení přehrávání, na displeji se zobrazí symbol PAUSE. (2) Spuštění přehrávání: Stiskněte tlačítko pro opětovné spuštění přehrávání. Symbol PAUSE zmizí z displeje NASTAVENÍ ČASU & DISPLEJE Nejdříve krátce stiskněte tlačítko CLK na dálkovém ovládání a poté jej dlouze stiskněte, aby přístroj přešel do pozice, ze které je možné nastavit čas. Stiskněte tlačítko VOL+ pro zvýšení a VOL- pro snížení nastavení údaje hodin a minut. Opět krátce stiskněte tlačítko CLK pro potvrzení. Po ukončení nastavení vyčkejte 10 sekund, zařízení nastavení uloží a zavře tuto operaci ZMĚNA REŽIMU PŘEHRÁVÁNÍ (1) Pokud je k dispozici USB i SD/MMC, stiskněte tlačítko MODE pro změnu režimu přehrávání v následujícím pořadí USB-SD-AUXIN-RADIO a na displeji se zobrazí příslušný symbol. Režim přehrávání USB a SD/MMC bude závislý na pořadí vložení médií, přičemž první vložené médium bude přehráváno prioritně. (2) Vložte USB, SD/MMC pro přehrávání daného režimu. (3) Vyjměte USB, SD/MMC a zařízení přejde do režimu přehrávání FM/AM. 2.2 ROZHLASOVÝ PŘIJÍMAČ V PÁSMECH AM/FM Maximální nastavení je 18 FM stanic (vždy pro 6 stanic FM1, FM2 a FM3) a 12 stanic pro režim přehrávání AM (vždy pro 6 stanic AM1, AM2). (1) Změna pásma: V režimu rádia stiskněte tlačítko BAND pro změnu pásem v následujícím pořadí: FM1-FM2-FM3-AM1-AM2. Příslušné symboly ( FM1, FM2, FM3, AM1, AM2 ) se budou střídavě zobrazovat na displeji. (2) Automatické vyhledávání stanic: V režimu rádia stiskněte a podržte tlačítko AMS pro ladění stanic od nejnižší frekvence. Stanice budou přednastaveny a ukládány do paměti, dokud nebude paměť plná nebo nebude dosažena nejvyšší frekvence. Zařízení spustí přehrávání první přednastavené stanice. Během ladění se na displeji zobrazí symbol SCAN. Stiskněte libovolné tlačítko pro opuštění této funkce. (3) Manuální vyhledávání: V režimu rádia stiskněte tlačítko >> nebo << k upravení frekvence a výběru požadované stanice. V režimu rádia stiskněte a podržte >> nebo << pro manuální vyhledávání. Stiskněte a podržte >> nebo << pro rychlé vyhledávání. Když je nalezena stanice, zastaví přehrávač vyhledávání a spustí přehrávání aktuální stanice. Stiskněte libovolné tlačítko (kromě tlačítka MUTE ) pro opuštění této funkce a zařízení zastaví vyhledávání a začne přehrávat zvolenou frekvenci. (4) Volba přednastavené stanice: Stiskněte tlačítko BAND pro výběr pásma. Stiskněte tlačítko 1-6 pro volbu přednastavené stanice. (5) Rozhlasový datový systém RDS (volitelné ve výbavě): Můžete používat funkce AF (alternativní frekvence), TA (dopravní hlášení), PTY (typ programu) pro vyhledání RDS rádia. Stiskněte tlačítko AF pro funkci AF, na displeji zabliká AF, pro funkci TA stiskněte tlačítko TA, na displeji zabliká TA. 2.3 ZPŮSOB PŘEHRÁVÁNÍ MP3/WMA V režimu rádia stiskněte tlačítko MODE pro úpravu režimu přehrávání z USB, SD/MMC nebo AUX IN. Na displeji se zobrazí v závislosti na formátu MP3 nebo WMA. 6

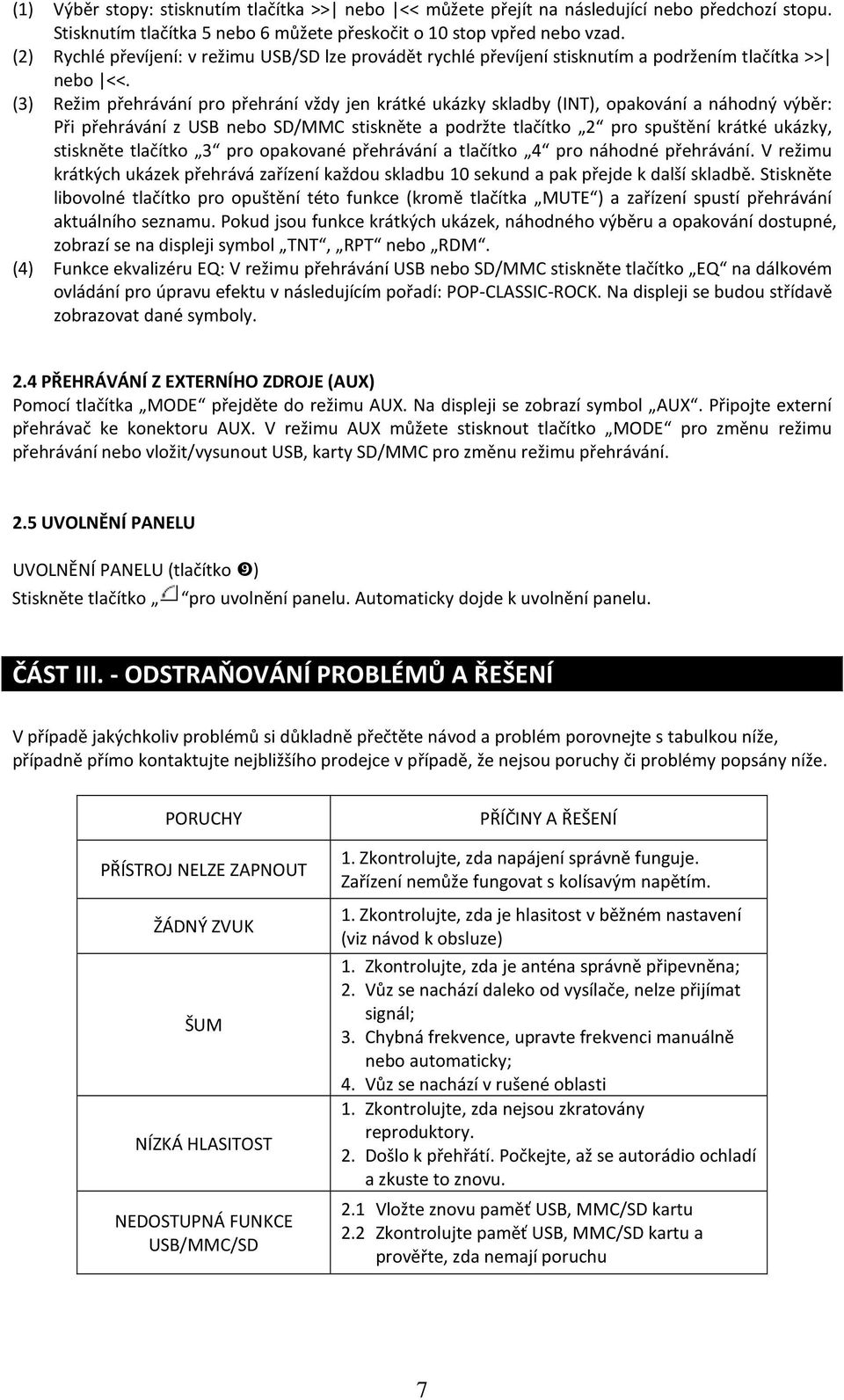

7 (1) Výběr stopy: stisknutím tlačítka >> nebo << můžete přejít na následující nebo předchozí stopu. Stisknutím tlačítka 5 nebo 6 můžete přeskočit o 10 stop vpřed nebo vzad. (2) Rychlé převíjení: v režimu USB/SD lze provádět rychlé převíjení stisknutím a podržením tlačítka >> nebo <<. (3) Režim přehrávání pro přehrání vždy jen krátké ukázky skladby (INT), opakování a náhodný výběr: Při přehrávání z USB nebo SD/MMC stiskněte a podržte tlačítko 2 pro spuštění krátké ukázky, stiskněte tlačítko 3 pro opakované přehrávání a tlačítko 4 pro náhodné přehrávání. V režimu krátkých ukázek přehrává zařízení každou skladbu 10 sekund a pak přejde k další skladbě. Stiskněte libovolné tlačítko pro opuštění této funkce (kromě tlačítka MUTE ) a zařízení spustí přehrávání aktuálního seznamu. Pokud jsou funkce krátkých ukázek, náhodného výběru a opakování dostupné, zobrazí se na displeji symbol TNT, RPT nebo RDM. (4) Funkce ekvalizéru EQ: V režimu přehrávání USB nebo SD/MMC stiskněte tlačítko EQ na dálkovém ovládání pro úpravu efektu v následujícím pořadí: POP-CLASSIC-ROCK. Na displeji se budou střídavě zobrazovat dané symboly. 2.4 PŘEHRÁVÁNÍ Z EXTERNÍHO ZDROJE (AUX) Pomocí tlačítka MODE přejděte do režimu AUX. Na displeji se zobrazí symbol AUX. Připojte externí přehrávač ke konektoru AUX. V režimu AUX můžete stisknout tlačítko MODE pro změnu režimu přehrávání nebo vložit/vysunout USB, karty SD/MMC pro změnu režimu přehrávání. 2.5 UVOLNĚNÍ PANELU UVOLNĚNÍ PANELU (tlačítko ) Stiskněte tlačítko pro uvolnění panelu. Automaticky dojde k uvolnění panelu. ČÁST III. - ODSTRAŇOVÁNÍ PROBLÉMŮ A ŘEŠENÍ V případě jakýchkoliv problémů si důkladně přečtěte návod a problém porovnejte s tabulkou níže, případně přímo kontaktujte nejbližšího prodejce v případě, že nejsou poruchy či problémy popsány níže. PORUCHY PŘÍSTROJ NELZE ZAPNOUT ŽÁDNÝ ZVUK ŠUM NÍZKÁ HLASITOST NEDOSTUPNÁ FUNKCE USB/MMC/SD PŘÍČINY A ŘEŠENÍ 1. Zkontrolujte, zda napájení správně funguje. Zařízení nemůže fungovat s kolísavým napětím. 1. Zkontrolujte, zda je hlasitost v běžném nastavení (viz návod k obsluze) 1. Zkontrolujte, zda je anténa správně připevněna; 2. Vůz se nachází daleko od vysílače, nelze přijímat signál; 3. Chybná frekvence, upravte frekvenci manuálně nebo automaticky; 4. Vůz se nachází v rušené oblasti 1. Zkontrolujte, zda nejsou zkratovány reproduktory. 2. Došlo k přehřátí. Počkejte, až se autorádio ochladí a zkuste to znovu. 2.1 Vložte znovu paměť USB, MMC/SD kartu 2.2 Zkontrolujte paměť USB, MMC/SD kartu a prověřte, zda nemají poruchu 7

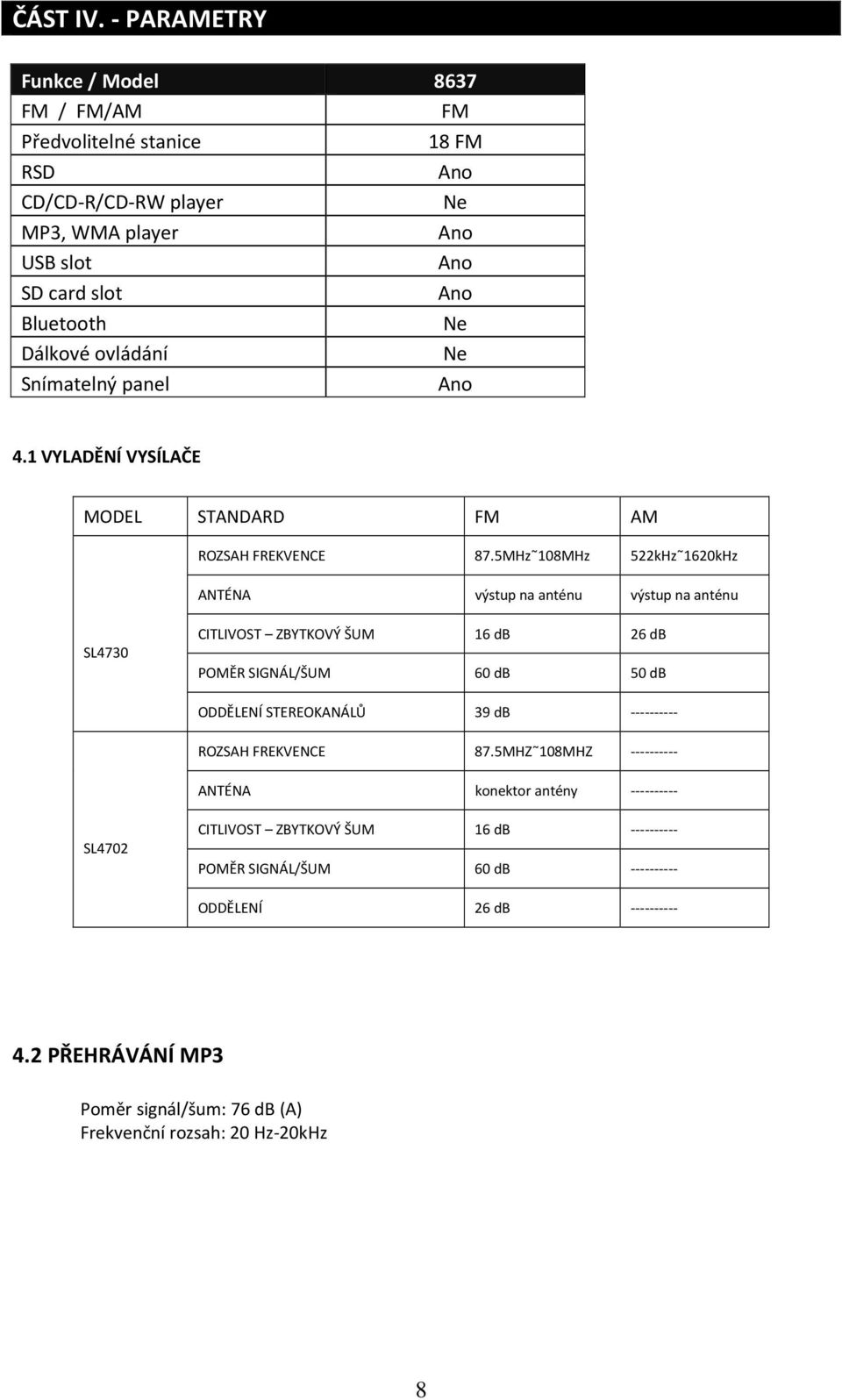

8 ČÁST IV. - PARAMETRY Funkce / Model 8637 FM / FM/AM FM Předvolitelné stanice 18 FM RSD Ano CD/CD-R/CD-RW player Ne MP3, WMA player Ano USB slot Ano SD card slot Ano Bluetooth Ne Dálkové ovládání Ne Snímatelný panel Ano 4.1 VYLADĚNÍ VYSÍLAČE MODEL STANDARD FM AM ROZSAH FREKVENCE 87.5MHz 108MHz 522kHz 1620kHz ANTÉNA výstup na anténu výstup na anténu SL4730 CITLIVOST ZBYTKOVÝ ŠUM 16 db 26 db POMĚR SIGNÁL/ŠUM 60 db 50 db ODDĚLENÍ STEREOKANÁLŮ 39 db ROZSAH FREKVENCE 87.5MHZ 108MHZ ANTÉNA konektor antény SL4702 CITLIVOST ZBYTKOVÝ ŠUM 16 db POMĚR SIGNÁL/ŠUM 60 db ODDĚLENÍ 26 db PŘEHRÁVÁNÍ MP3 Poměr signál/šum: 76 db (A) Frekvenční rozsah: 20 Hz-20kHz 8

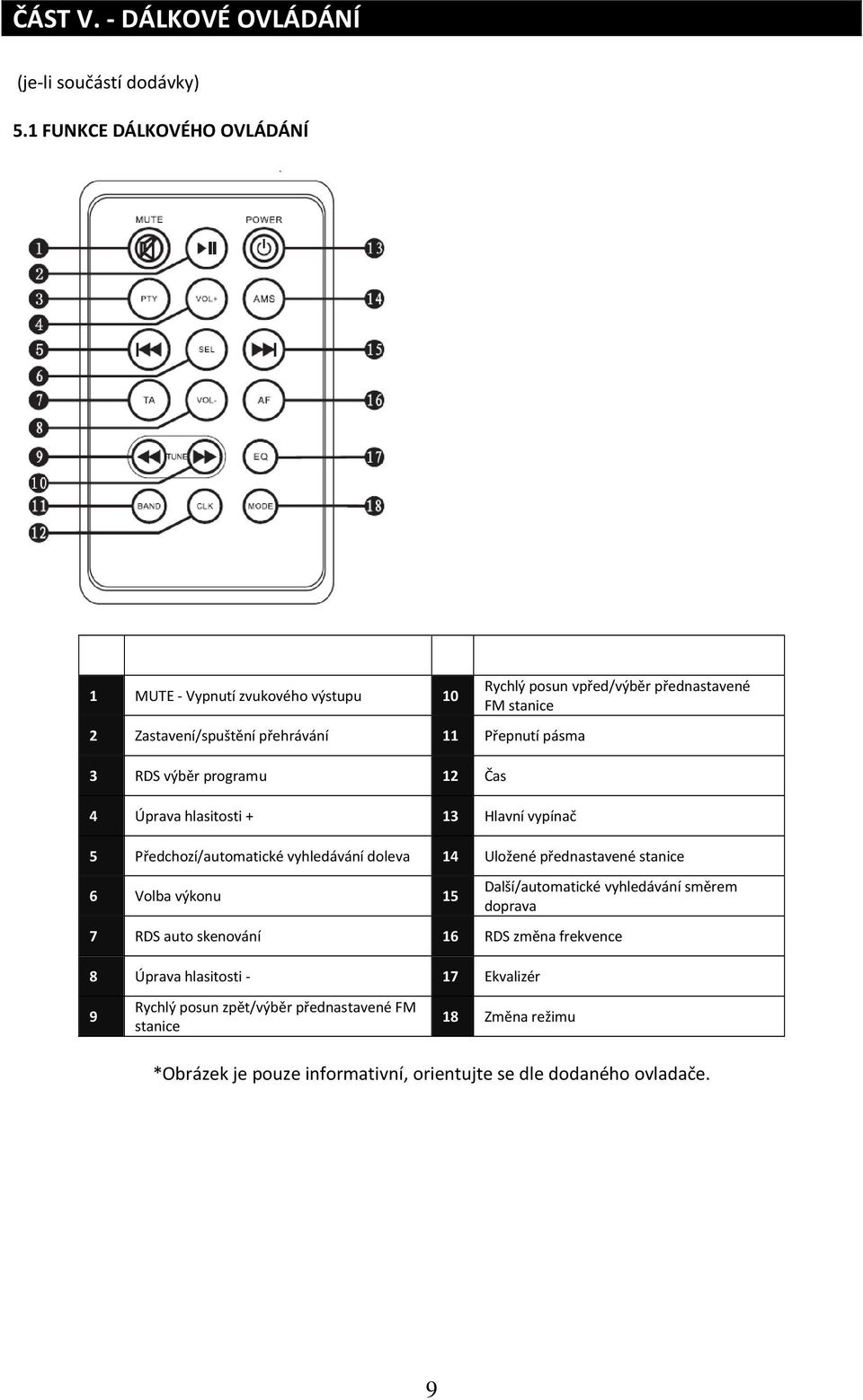

9 ČÁST V. - DÁLKOVÉ OVLÁDÁNÍ (je-li součástí dodávky) 5.1 FUNKCE DÁLKOVÉHO OVLÁDÁNÍ 1 MUTE - Vypnutí zvukového výstupu 10 2 Zastavení/spuštění přehrávání 11 Přepnutí pásma 3 RDS výběr programu 12 Čas 4 Úprava hlasitosti + 13 Hlavní vypínač Rychlý posun vpřed/výběr přednastavené FM stanice 5 Předchozí/automatické vyhledávání doleva 14 Uložené přednastavené stanice 6 Volba výkonu 15 Další/automatické vyhledávání směrem doprava 7 RDS auto skenování 16 RDS změna frekvence 8 Úprava hlasitosti - 17 Ekvalizér 9 Rychlý posun zpět/výběr přednastavené FM stanice 18 Změna režimu *Obrázek je pouze informativní, orientujte se dle dodaného ovladače. 9

10 ČÁST VI. - SCHÉMA ZAPOJENÍ Překlad názvů a zkratek: WHITE BÍLÁ WHITE BLACK ČERNO-BÍLÁ GREEN ZELENÁ GREEN BLACK - ZELENO-ČERNÁ RED - ČERVENÁ BLACK - ČERNÁ PURPLE - FIALOVÁ PURPLE BLACK - FIALOVO- ČERNÁ GREY - ŠEDÁ GREY BLACK - ŠEDO-ČERNÁ BLUE - MODRÁ YELLOW - ŽLUTÁ FL (front left) - LP (levá přední) RL (rear left) - LZ (levá zadní) FR (front right) - PP (pravá přední) RR (real right) - PZ (pravá zadní) PROHLÁŠENÍ Tento výrobek je shodný s typem schváleným Ministerstvem dopravy ČR pod číslem schválení
