PRŮMYSLOVÝ PRACÍ STROJ APM 10 K KATALOG NÁHRADNÍCH DÍLŮ

Transkript

1 PRŮMYSLOVÝ PRACÍ STROJ APM 10 K KATALOG NÁHRADNÍCH DÍLŮ List č. 1 (Počet stran 26) Výrobce: MERON a.s., Masarykova 53, Fulnek, Česká republika Datum vydání: září 2007

2 O B S A H: Plášť úplný Tabulka č. 1 Víko s uzávěrem Tabulka č. 2 Přední panel Tabulka č. 3 Skříň elektropřístrojů Tabulka č. 4 Víko s násypkou Tabulka č. 5 Napouštěcí ventily Tabulka č. 6 Prací jednotka a vnější buben úplný Tabulka č. 7 Pohon Tabulka č. 8 Vypouštěcí ventil Tabulka č. 9 Stojan úplný Tabulka č. 10 Zadní panel Tabulka č. 11 Příslušenství a technická dokumentace Tabulka č. 12 Náhradní díly uvedené v tomto katalogu si můžete objednat na následující adrese: Mankovice 30, ODRY Česká republika meron@meron.cz Telefon: Sklad náhradních dílů Telefax: URL:

3 PRACÍ STROJ APM 10 K PLÁŠŤ ÚPLNÝ TABULKA č. 1 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Přední díl úplný Pravý díl pláště úplný Levý díl pláště úplný Výrobní štítek Zadní kryt Držák hladinového spínače Hladinový spínač HD Zadní panel Štítek "Studená voda" Štítek "Horká voda" Přední kryt Příčka Šroub M6x16 ČSN Podložka 6,4 ČSN Podložka 6,4 ČSN Matice M6 ČSN Podložka 4,3 ČSN Šroub M4x16 ČSN Matice M4 ČSN Šroub M6x50 provedení A ČSN Šroub B5x12 ČSN Podložka 5,3 ČSN Čep Hadice L=880, Ø3/ Vodicí čep Podložka 4,3 ČSN Matice M4 ČSN

4

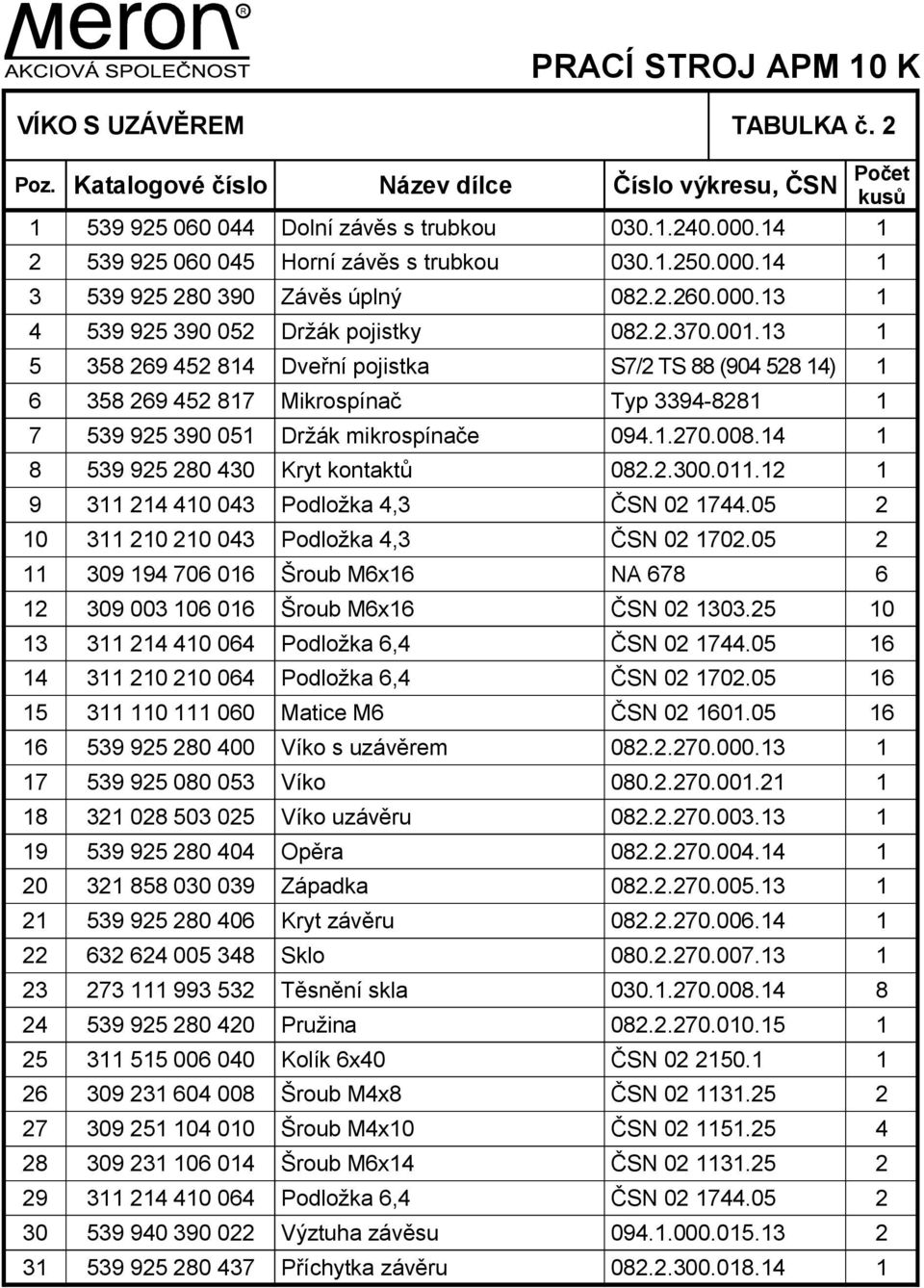

5 PRACÍ STROJ APM 10 K VÍKO S UZÁVĚREM TABULKA č. 2 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Dolní závěs s trubkou Horní závěs s trubkou Závěs úplný Držák pojistky Dveřní pojistka S7/2 TS 88 ( ) Mikrospínač Typ Držák mikrospínače Kryt kontaktů Podložka 4,3 ČSN Podložka 4,3 ČSN Šroub M6x16 NA Šroub M6x16 ČSN Podložka 6,4 ČSN Podložka 6,4 ČSN Matice M6 ČSN Víko s uzávěrem Víko Víko uzávěru Opěra Západka Kryt závěru Sklo Těsnění skla Pružina Kolík 6x40 ČSN Šroub M4x8 ČSN Šroub M4x10 ČSN Šroub M6x14 ČSN Podložka 6,4 ČSN Výztuha závěsu Příchytka závěru

6 31

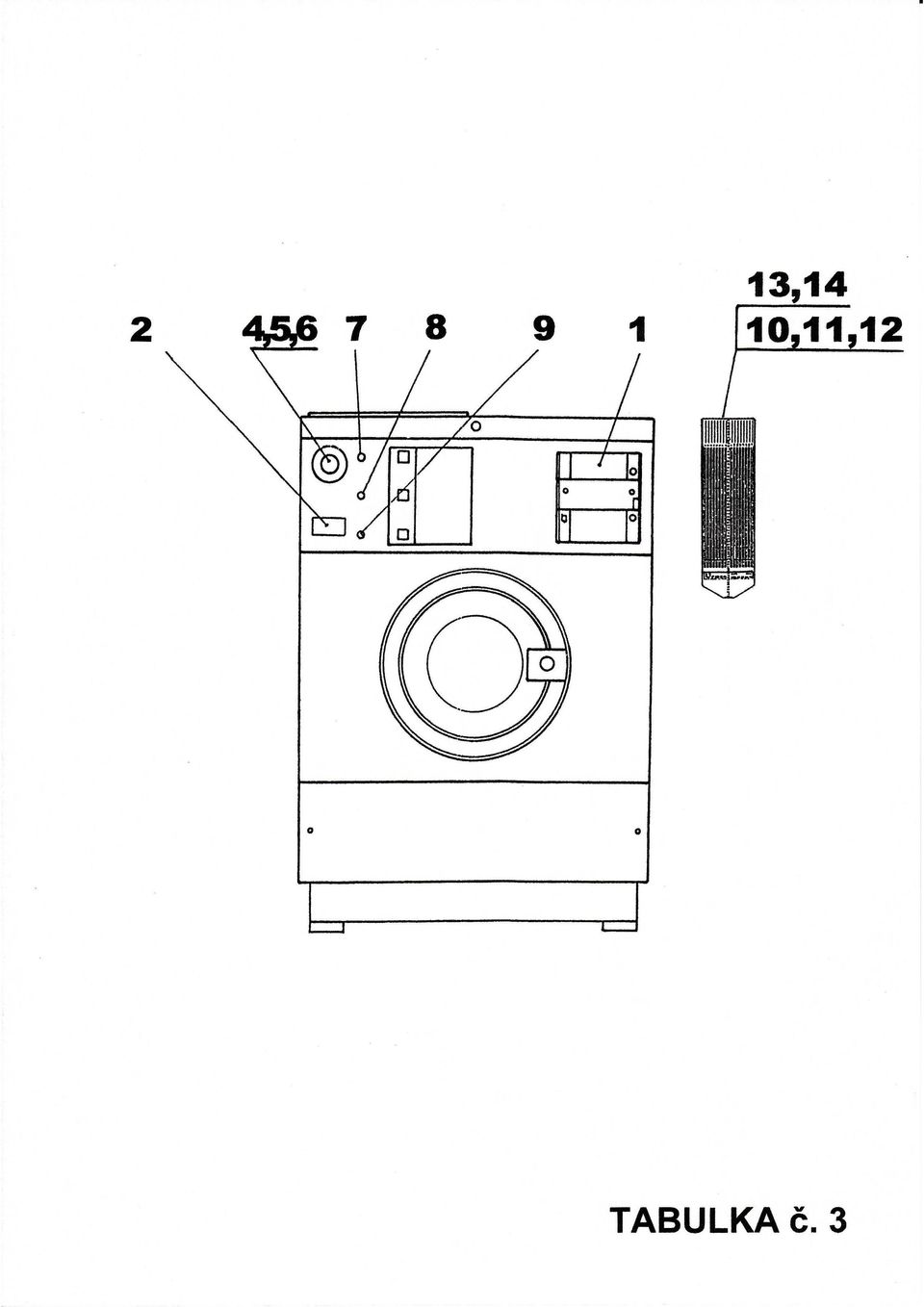

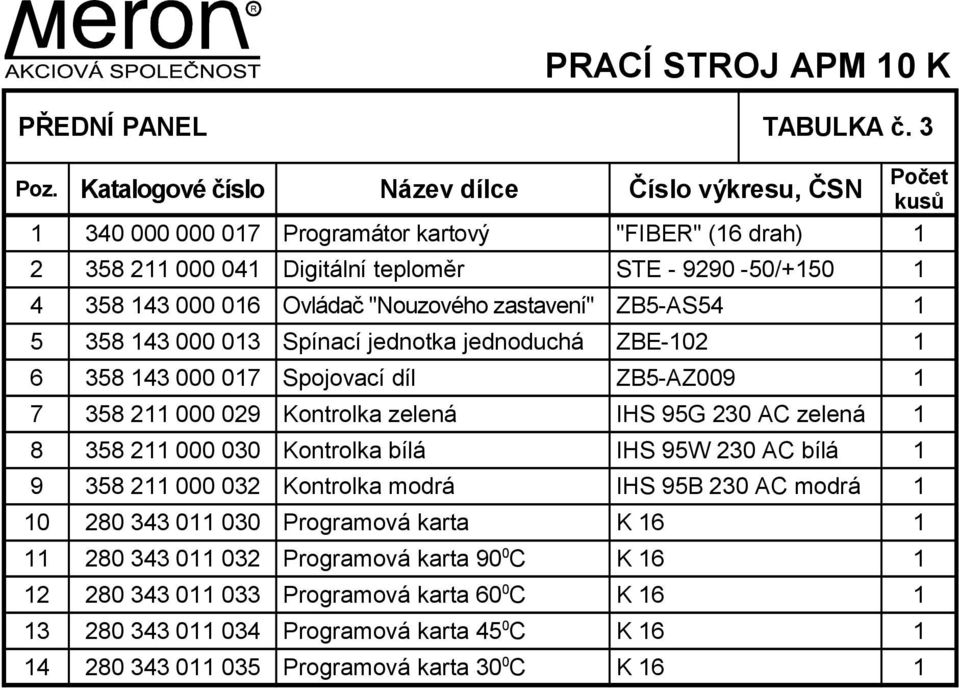

7 PRACÍ STROJ APM 10 K PŘEDNÍ PANEL TABULKA č. 3 Počet Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN kusů Programátor kartový "FIBER" (16 drah) Digitální teploměr STE / Ovládač "Nouzového zastavení" ZB5-AS Spínací jednotka jednoduchá ZBE Spojovací díl ZB5-AZ Kontrolka zelená IHS 95G 230 AC zelená Kontrolka bílá IHS 95W 230 AC bílá Kontrolka modrá IHS 95B 230 AC modrá Programová karta K Programová karta 90 0 C K Programová karta 60 0 C K Programová karta 45 0 C K Programová karta 30 0 C K 16 1

8

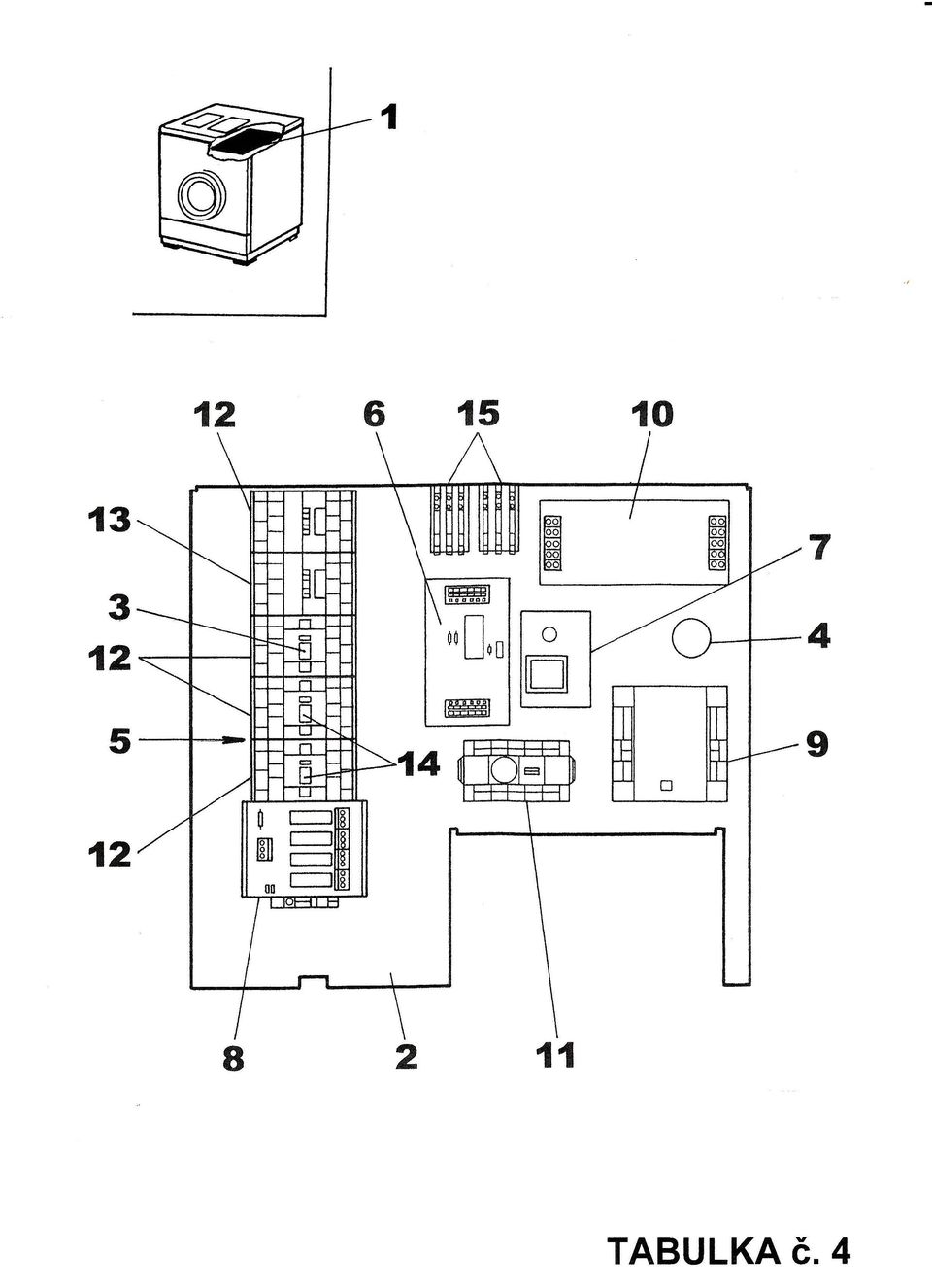

9 PRACÍ STROJ APM 10 K SKŘÍŇ ELEKTROPŘÍSTROJŮ TABULKA č. 4 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Deska přístrojů úplná Deska přístrojů Blok pomocných kontaktů LADN Vývodka P Mechanické blokování LA 9 D Elektronický termostat ET Napájecí zdroj Cyklovací relé CRZ 90-2P Transformátor TR TVO 400V/230V 125VA Odrušovací filtr FS Jisticí nadproudové relé R 100, 2,3 A Stykač LC1 D V, 50 Hz Stykač LC1 D V, 50 Hz Blok pomocných kontaktů LADN Pomocné relé RP 92 3 P 2

10

11 PRACÍ STROJ APM 10 K VÍKO S NÁSYPKOU TABULKA č. 5 Počet Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN kusů Víko pračky úplné Čep Víko Clona Násypka Kryt násypky Víko násypky Péro zámku Vzpěra Západka Těsnění násypky Vložka Těleso zámku Podložka Závěs panelu Kolík 3x12 ČSN Matice M6 ČSN Podložka 5,3 ČSN Matice M5 ČSN Šroub M5x Matice M16x1,5 ČSN , Podložka 8,4 ČSN Matice M8 ČSN Podložka 4,3 ČSN Podložka 4,3 ČSN Podložka 6,4 ČSN Podložka 5,3 ČSN Napouštěcí hadice Šroubovací pásková spona Velikost 6 4

12

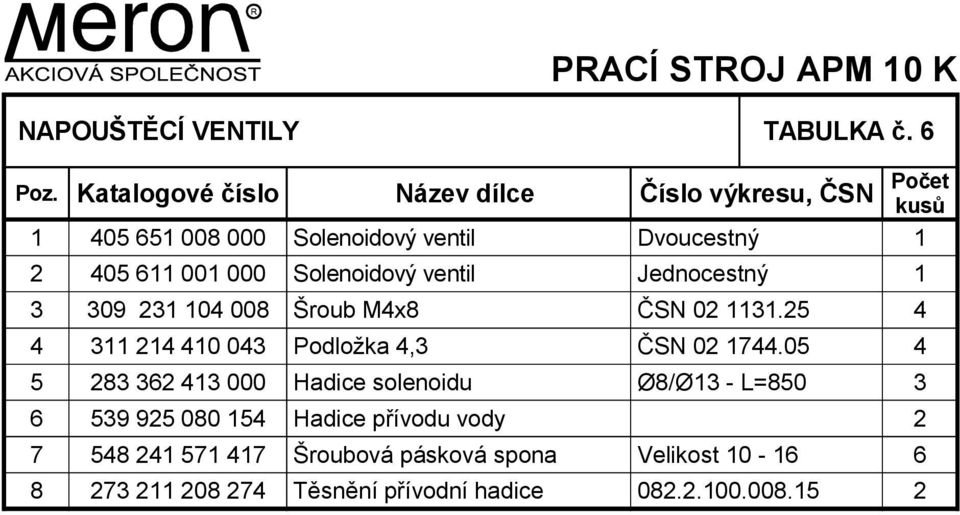

13 PRACÍ STROJ APM 10 K NAPOUŠTĚCÍ VENTILY TABULKA č. 6 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Solenoidový ventil Dvoucestný Solenoidový ventil Jednocestný Šroub M4x8 ČSN Podložka 4,3 ČSN Hadice solenoidu Ø8/Ø13 - L= Hadice přívodu vody Šroubová pásková spona Velikost Těsnění přívodní hadice

14

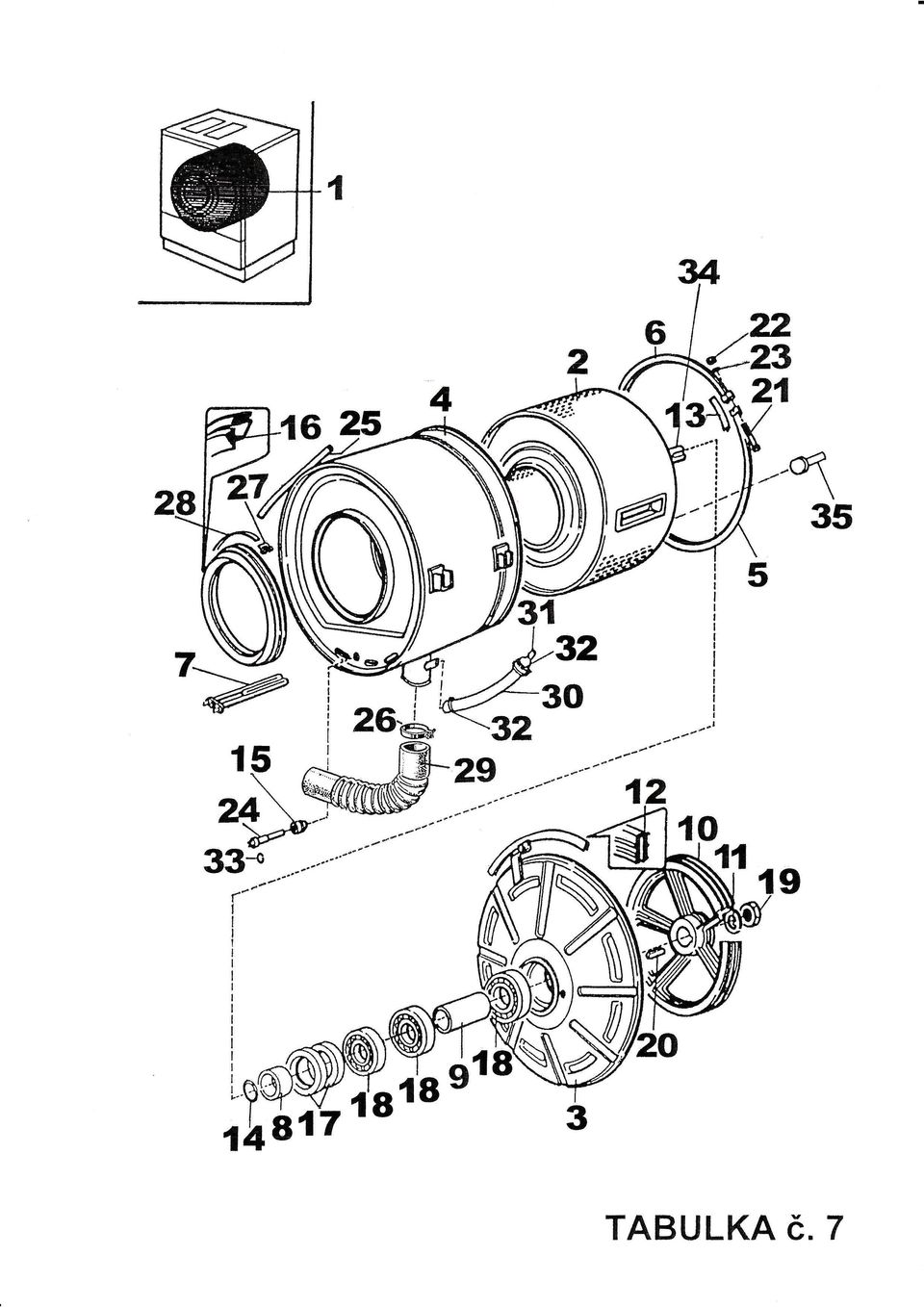

15 PRACÍ STROJ APM 10 K PRACÍ JEDNOTKA A VNĚJŠÍ BUBEN ÚPLNÝ TABULKA č. 7 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Prací jednotka Prací buben s hřídelí Náboj se štíty APM Vnější buben úplný Stahovací pás delší s oky Stahovací pás kratší s oky Topné těleso typ V, 3 kw Pouzdro Rozpěrná trubka Řemenice bubnu Podložka řemenice Těsnění štítu Vložka prstence Kroužek 34x2 ČSN Průchodka čidla Manžeta Těsnicí kroužek ČSN Ložisko 6307 RS ČSN Matice M32x2 ČSN Pero 8e7x7x28 ČSN Šroub M8x Matice M8 ČSN Podložka 8,4 ČSN Čidlo termostatu Typ Hadice Ø8/Ø13, L=1 m Šroubovací pásková spona Velikost Spona 9 ČSN Páska 9x0,3x2400 ČSN Vypouštěcí hadice L= První díl hadice Spojka spínače hladin Šroubovací pásková spona Velikost Pružná podložka Růžice s hřídelí Svorník pracího bubnu

16

17 PRACÍ STROJ APM 10 K POHON TABULKA č. 8 Počet Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN kusů Pohon Elektromotor 4AP W, 460 ot/min Držák elektromotoru El. motor 1LA7083-2AA10-Z K16 1,1 kw, 230/400 V; dva konce hříd Řemenice velká Řemenice malá Pružná podložka Podložka Držák motoru praní Podložka 8,4 ČSN Závlačka 3,2x18 ČSN Šroub M5x16 ČSN Podložka 5,3 ČSN Podložka 5,3 ČSN Matice M5 ČSN Klínový řemen L=710 ČSN Šroub M8x28 ČSN Podložka 8,4 ČSN Podložka 8,4 ČSN Matice M8 ČSN Kroužek 8x20x Napínací šroub Klínový řemen L=1900x10 ČSN Pružný pásek Podložka 10,5 ČSN Matice M10 ČSN Řemenice

18

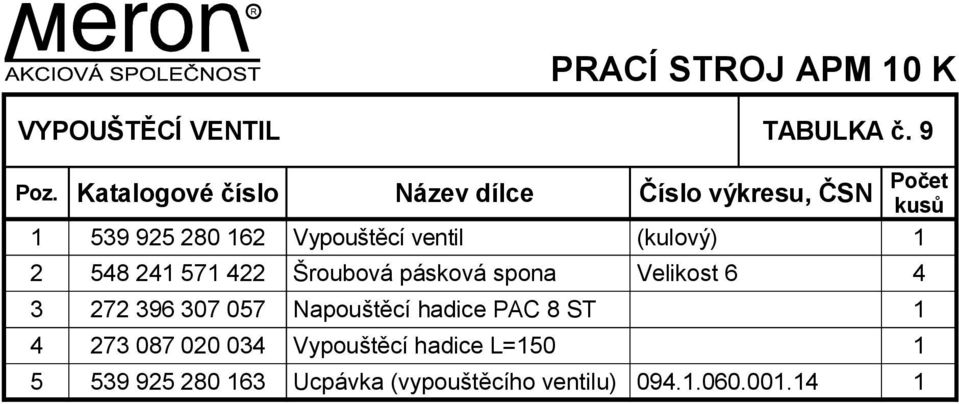

19 PRACÍ STROJ APM 10 K VYPOUŠTĚCÍ VENTIL TABULKA č. 9 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Vypouštěcí ventil (kulový) Šroubová pásková spona Velikost Napouštěcí hadice PAC 8 ST Vypouštěcí hadice L= Ucpávka (vypouštěcího ventilu)

20

21 PRACÍ STROJ APM 10 K STOJAN ÚPLNÝ TABULKA č. 10 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Stojan úplný Šroub M6x12 ČSN Podložka 6,4 ČSN Matice M6 ČSN Šroub M12x50 ČSN Matice M12 ČSN Podložka 13 ČSN Spodní kryt

22

23 PRACÍ STROJ APM 10 K ZADNÍ PANEL TABULKA č. 11 Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN Počet kusů Vývodka GP Hlavní vypínač VS A Pojistkové pouzdro "REMOS" Pojistka 5x20 2,5A/250V Pojistka 5x20 1,6A/250V Mřížka zadního krytu Zadní kryt

24

25 PRACÍ STROJ APM 10 K PŘÍSLUŠENSTVÍ A TECHNICKÁ DOKUMENTACE TABULKA č. 12 Počet Poz. Katalogové číslo Název dílce Číslo výkresu, ČSN kusů Schéma zapojení silové List A Schéma zapojení ovládací List B Návod k používání APM 10 K Návod k obsluze Kartový programátor K Katalog náhradních dílů APM 10K 1 TOTO JE KONEC DOKUMENTU!
