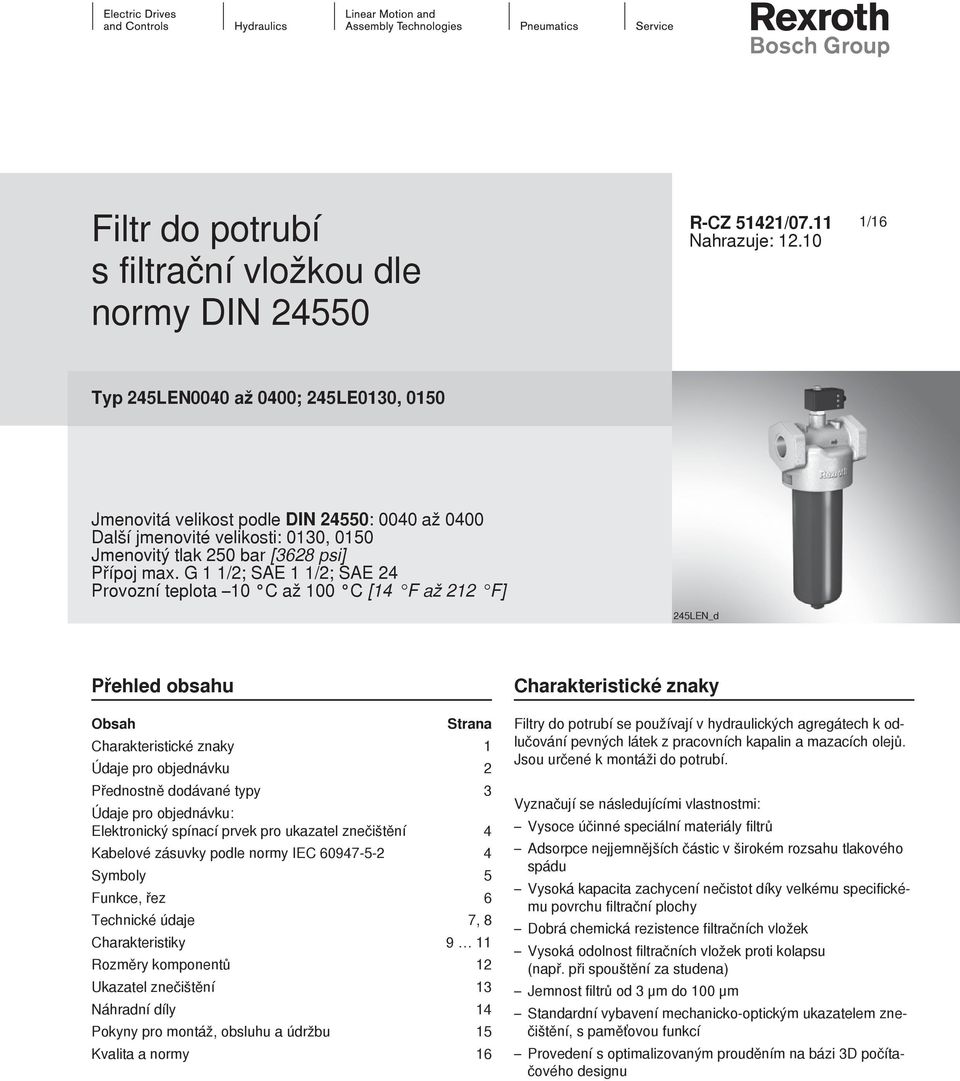

Filtr do potrubí s filtrační vložkou dle normy DIN 24550

Transkript

1 Filtr do potrubí s filtrační vložkou dle normy DIN 2455 R-CZ 51421/7.11 Nahrazuje: /16 Typ 245LEN4 až 4; 245LE13, 15 Jmenovitá velikost podle DIN 2455: 4 až 4 Další jmenovité velikosti: 13, 15 Jmenovitý tlak 25 bar [3628 psi] Přípoj max. G 1 1/2; SAE 1 1/2; SAE 24 Provozní teplota 1 C až 1 C [14 F až 212 F] 245LEN_d Přehled obsahu Charakteristické znaky Obsah Strana Charakteristické znaky 1 Údaje pro objednávku 2 Přednostně dodávané typy 3 Údaje pro objednávku: Elektronický spínací prvek pro ukazatel znečištění 4 Kabelové zásuvky podle normy IEC Symboly 5 Funkce, řez 6 Technické údaje 7, 8 Charakteristiky 9 11 Rozměry komponentů 12 Ukazatel znečištění 13 Náhradní díly 14 Pokyny pro montáž, obsluhu a údržbu 15 Kvalita a normy 16 Filtry do potrubí se používají v hydraulických agregátech k odlučování pevných látek z pracovních kapalin a mazacích olejů. Jsou určené k montáži do potrubí. Vyznačují se následujícími vlastnostmi: Vysoce účinné speciální materiály filtrů Adsorpce nejjemnějších částic v širokém rozsahu tlakového spádu Vysoká kapacita zachycení nečistot díky velkému specifickému povrchu filtrační plochy Dobrá chemická rezistence filtračních vložek Vysoká odolnost filtračních vložek proti kolapsu (např. při spouštění za studena) Jemnost filtrů od 3 μm do 1 μm Standardní vybavení mechanicko-optickým ukazatelem znečištění, s paměťovou funkcí Provedení s optimalizovaným prouděním na bázi 3D počítačového designu

2 2/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Údaje pro objednávku filtru 245 LE N V5, Tlak 25 bar [3628 psi] = 245 Filtr do potrubí jednoduchý = LE Filtrační vložka podle normy DIN 2455 = N Jmenovitá velikost LEN = LE = Jemnost filtru v µm jmenovitá Drátěné pletivo z nerez oceli, čistitelné G1, G25, G4, G1 = G absolutní (ISO 16889) Skleněná mikrovlákna, nečistitelná H3XL, H6XL, H1XL, H2XL = H XL Tlakový spád Max. přípustný tlakový spád na filtrační vložce 3 bar [435 psi], s obtokovým ventilem 7 bar [12 psi] = A 33 bar [4786 psi], bez obtokového ventilu = B Provedení prvku Standardní lepidlo T = 1 C [212 F] = Standardní materiál = Velikost Přípoj Přípoj R2 = G1/2 x R3 = G3/4 x x Trubkový R4 = G1 x x závit podle R5 = G1 1/4 x ISO 228 R6 = G1 1/2 x S6 = SAE 1 1/2" SAE příruba x 6 psi U3 = SAE 1 x U4 = SAE 12 x Trubkový závit podle U5 = SAE 2 x SAE J1926 U6 = SAE 24 x = standardní přípoj x = další možnost připojení Těsnění M = Těsnění z NBR V = Těsnění z FKM Ukazatel znečištění V5, = Ukazatel znečištění, optický Spínací tlak 5, bar [72.5 psi] Další provedení (materiály filtrů, přípoje atd.) se dodávají na vyžádání. Příklad objednávky: 245LEN1-H1XLA-V5,-M-R4 filtrační vložky Filtrační vložka Typ konstrukce = 2. Jmenovitá velikost LEN = LE = Jemnost filtru v µm jmenovitá Drátěné pletivo z nerez oceli, čistitelné G1, G25, G4, G1 = G absolutní (ISO 16889) Skleněná mikrovlákna, nečistitelná H3XL, H6XL, H1XL, H2XL = H XL 2. Těsnění M = Těsnění z NBR V = Těsnění z FKM Obtokový ventil = u filtrační vložky vždy Tlakový spád Max. přípustný tlakový spád filtrační vložky A = 3 bar [435 psi] B = 33 bar [4786 psi] Příklad objednávky: 2.1 H3XL-A--M

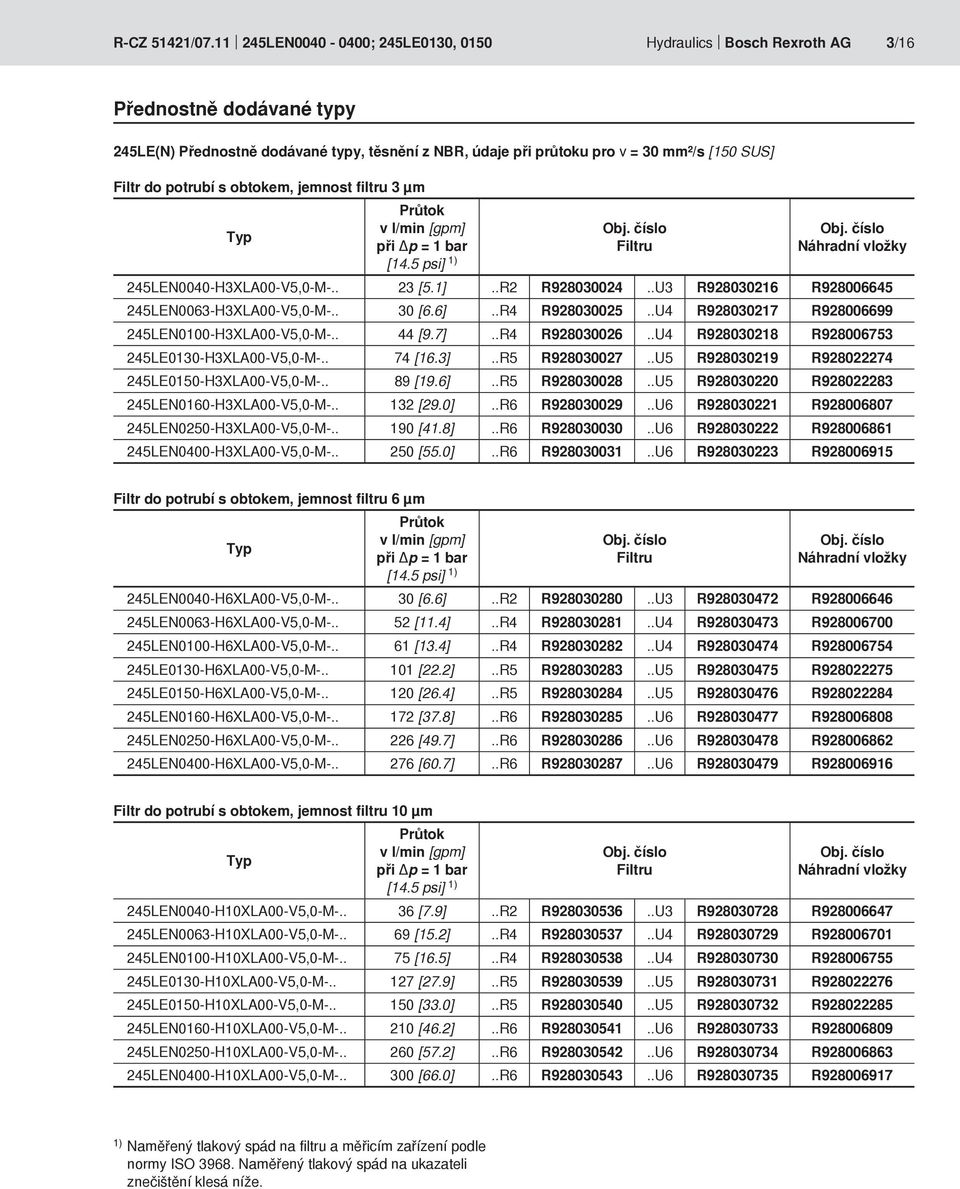

3 R-CZ 51421/ LEN4-4; 245LE13, 15 Hydraulics Bosch Rexroth AG 3/16 Přednostně dodávané typy 245LE(N) Přednostně dodávané typy, těsnění z NBR, údaje při průtoku pro ν = 3 mm²/s [15 SUS] Filtr do potrubí s obtokem, jemnost filtru 3 µm Typ Průtok v l/min [gpm] při Δp = 1 bar [14.5 psi] 1) Obj. číslo Filtru Obj. číslo Náhradní vložky 245LEN4-H3XLA-V5,-M [5.1]..R2 R U3 R R LEN63-H3XLA-V5,-M-.. 3 [6.6]..R4 R U4 R R LEN1-H3XLA-V5,-M [9.7]..R4 R U4 R R LE13-H3XLA-V5,-M [16.3]..R5 R U5 R R LE15-H3XLA-V5,-M [19.6]..R5 R U5 R R LEN16-H3XLA-V5,-M [29.]..R6 R U6 R R LEN25-H3XLA-V5,-M [41.8]..R6 R U6 R R LEN4-H3XLA-V5,-M [55.]..R6 R U6 R R Filtr do potrubí s obtokem, jemnost filtru 6 µm Typ Průtok v l/min [gpm] při Δp = 1 bar [14.5 psi] 1) Obj. číslo Filtru Obj. číslo Náhradní vložky 245LEN4-H6XLA-V5,-M-.. 3 [6.6]..R2 R U3 R R LEN63-H6XLA-V5,-M [11.4]..R4 R U4 R R LEN1-H6XLA-V5,-M [13.4]..R4 R U4 R R LE13-H6XLA-V5,-M [22.2]..R5 R U5 R R LE15-H6XLA-V5,-M [26.4]..R5 R U5 R R LEN16-H6XLA-V5,-M [37.8]..R6 R U6 R R LEN25-H6XLA-V5,-M [49.7]..R6 R U6 R R LEN4-H6XLA-V5,-M [6.7]..R6 R U6 R R Filtr do potrubí s obtokem, jemnost filtru 1 µm Typ Průtok v l/min [gpm] při Δp = 1 bar [14.5 psi] 1) Obj. číslo Filtru Obj. číslo Náhradní vložky 245LEN4-H1XLA-V5,-M [7.9]..R2 R U3 R R LEN63-H1XLA-V5,-M [15.2]..R4 R U4 R R LEN1-H1XLA-V5,-M [16.5]..R4 R U4 R R LE13-H1XLA-V5,-M [27.9]..R5 R U5 R R LE15-H1XLA-V5,-M [33.]..R5 R U5 R R LEN16-H1XLA-V5,-M [46.2]..R6 R U6 R R LEN25-H1XLA-V5,-M [57.2]..R6 R U6 R R LEN4-H1XLA-V5,-M-.. 3 [66.]..R6 R U6 R R ) Naměřený tlakový spád na filtru a měřicím zařízení podle normy ISO Naměřený tlakový spád na ukazateli znečištění klesá níže.

4 4/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Údaje pro objednávku: Elektronický spínací prvek pro ukazatel znečištění WE Ukazatel znečištění Elektronický spínací prvek = WE Typ signálu 1 spínací bod = 1SP 2 spínací body, 3 LED diody = 2SP 2 spínací body, 3 LED diody a potlačení signálu do 3 C [86 F] = 2SPSU Zástrčka M12x1 = Válcový konektor M12x1, 4pólový EN = Obdélníkový konektor, 2pólový Konstrukce A podle normy EN Objednací čísla elektronických spínacích prvků Obj. číslo Typ Signál Spínací body Zástrčka LED R WE-1SP-M12x1 Přepínací kontakt 1 Ne R WE-2SP-M12x1 Spínací kontakt (při 75 %) / M12x1 2 R WE-2SPSU-M12x1 rozpínací kontakt (při 1 %) 3 ks R WE-1SP-EN Rozpínací kontakt 1 EN Ne Příklad objednávky: Filtr do potrubí s mechanicko-optickým ukazatelem znečištění pro p jmen = 25 bar [3628 psi] s obtokovým ventilem, jmenovitá velikost 1, s filtrační vložkou 1 μm a elektronickým spínacím prvkem M12x1 s 1 spínacím bodem pro pracovní kapalinu minerální olej HLP podle normy DIN Filtr: 245LEN1-H1XLA-V5,-M-R4 Obj. číslo R Ukazatel znečištění: WE-1SP-M12x1 Obj. číslo R Kabelové zásuvky podle normy IEC (rozměrové údaje v mm [inch]) pro elektronický spínací prvek s válcovým konektorem M12x1 Kabelová zásuvka vhodná ke K24 4pólovému, M12x1 se závitovou přípojkou, kabelová průchodka Pg9. Obj. číslo R M12 x 1 [.77] Ø19,6 Kabelová zásuvka vhodná ke K24-3m 4pólovému, M12x1 se zalisovaným PVC kabelem, délka 3 m. Průřez vedení: 4 x,34 mm 2 Označení vodičů: Obj. číslo R Hnědý Bílý Modrý Černý Další válcové konektory najdete v katalogovém listu [2.12] 4 [1.63] M12 x 1 Ø19,6 [.77]

5 R-CZ 51421/ LEN4-4; 245LE13, 15 Hydraulics Bosch Rexroth AG 5/16 Symboly Spínací díl Zástrčka 3( ) 2 4 1(+) WE-1SP-M12x1 Spínací díl Zástrčka Filtr do potrubí s obtokem a mechanickým ukazatelem A 1% WE-1SP-EN (+) B A Elektronický spínací prvek pro ukazatel znečištění Spínací díl Schéma zapojení vyobrazeno v zasunutém stavu (provozní Spínací stav) bod 1 % 1% LED červená 75% Spínací bod 75 % LED kontrolka žlutá Připravenost LED kontrolka zelená Zástrčka 2 4 1(+) 3( ) WE-2SP-M12x1 B Filtr do potrubí bez obtoku a mechanického ukazatele Spínací díl Schéma zapojení vyobrazeno v zasunutém stavu při teplotě > 3 C (provozní stav) K2 1% Spínací bod 1 % LED červená Zástrčka 3 C / 2 C 4 Spínací 86 F / 68 F K1 bod 75 % LED zap / vyp 75% kontrolka žlutá 1(+) S1 Připravenost 75% S2-1% LED kontrolka zelená K1 K2 3( ) WE-2SPSU-M12x1 2

6 6/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Funkce, řez Filtry do potrubí 245LE(N) jsou vhodné k přímé montáži do tlakových potrubí. Většinou se montují před chráněná řídicí nebo regulační zařízení. Skládají se v podstatě z hlavy filtru (1), nádoby filtru se závitem (2), filtrační vložky (3) a mechanicko-optického ukazatele znečištění (4). U filtrů s filtračními vložkami stabilními při nízkých rozdílových tlacích (= označení tlakového spádu A) je namontován také obtokový ventil (5). Pracovní kapaliina se dostává přes přípoj I k filtrační vložce (3) kde je vyčištěna. Vyfiltrované částice nečistot se usazují v nádobě filtru (2) a filtrační vložce (3). Přes přípoj se filtrovaná pracovní kapalina dostává dál do hydraulického okruhu. Těleso filtru a všechny spojovací prvky jsou dimenzované tak, aby bezpečně vydržely tlakové špičky, ke kterým může docházet např. při prudkém otevření velkých řídicích ventilů rychle proudící kapalinou. Od jmenovité velikosti 16 je v sériové výbavě obsažen vypouštěcí šroub oleje (7). Filtr je zásadně vybavený mechanicko-optickým ukazatelem znečištění (4). Elektronický ukazatel znečištění se připojuje pomocí elektronického spínacího prvku s 1 nebo 2 spínacími body (6), který se musí objednávat zvlášť. Elektronický spínací prvek se nasazuje na mechanicko-optický ukazatel znečištění a upevňuje se pojistným kroužkem I 7

7 R-CZ 51421/ LEN4-4; 245LE13, 15 Hydraulics Bosch Rexroth AG 7/16 Technické údaje (Při použití prvku mimo uvedené hodnoty se nejdříve poraďte!) všeobecné Montážní poloha vertikální Rozsah okolních teplot C [ F] 3 až +1 [ 22 až +212] Hmotnost JV kg [lbs] 3,2 [7.1] 3,8 [8.4] 4,2 [9.3] 6,95 [15.3] Hmotnost JV kg [lbs] 7,25 [16] Materiál Hlava filtru GGG Nádoba filtru Ocel Optický ukazatel znečištění Mosaz Elektronický spínací prvek Plast PA6 1 [25.4] 12,2 [26.9] 13,8 [3.4] hydraulické Maximální provozní tlak bar [psi] 25 [3628] Rozsah teplot pracovní kapaliny C [ F] 1 až +1 [+14 až +212] Únavová pevnost podle normy ISO 1771 Změna zátěže > 1 6 při max. provozním tlaku Otevírací tlak obtokového ventilu bar [psi] 7 ±,5 [1 ± 7] Způsob měření tlaku ukazatelem znečištění Tlakový spád Aktivační tlak ukazatele znečištění bar [psi] 5 ±,5 [72 ± 7] elektrické (elektronický spínací prvek) Elektrická přípojka Válcový konektor M12x1, 4pólový Normované spojení EN Provedení 1SP-M12x1 2SP-M12x1 2SP-M12x1 1SP-EN Zatížení kontaktů, stejnosměrné napětí A max. 1 Rozsah napětí V max. 15 (AC/DC) 1-3 (DC) 25 (AC) / 2 (DC) Max. spínací výkon při odporové zátěži W 2 7 Způsob spínání 75 % signál Spínací kontakt 1 % signál Přepínací Rozpínací kontakt Rozpínací kontakt kontakt 2SPSU Propojení signálu při 3 C [86 F], zpětné přepnutí při 2 C [68 F] Indikace pomocí LED kontrolek v elektronickém spínacím prvku 2SP... Připravenost (LED kontrolka zelená) Spínací bod 75 % (LED kontrolka žlutá) Spínací bod 1 % (LED červená) Stupeň krytí dle normy EN 6529 IP 67 IP 65 Rozsah okolních teplot C [ F] 25 až +85 [ 13 až +185] Při stejnosměrném napětí přes 24 V musí být pro ochranu spínacích kontaktů zajištěno zhášení oblouku. Hmotnost Elektronický spínací prvek: s válcovým konektorem M12x1 kg [lbs],1 [.22]

8 8/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Technické údaje (Při použití prvku mimo uvedené hodnoty se nejdříve poraďte!) Filtrační vložka Materiál ze skelných vláken H..XL Jednorázově použitelný prvek na bázi anorganických vláken Filtrační poměr podle normy ISO až Δp = 5 bar [72.5 psi] Dosažitelná čistota oleje podle normy ISO 446 [SAE-AS 459] H2XL β 2 (c) 2 19/16/12 22/17/14 H1XL β 1 (c) 2 17/14/1 21/16/13 H6XL β 6 (c) 2 15/12/1 19/14/11 H3XL β 3 (c) 2 13/1/8 17/13/1 Přípustný tlakový spád A bar [psi] 3 [435] B bar [psi] 33 [4785] Materiál těsnění pro pracovní kapaliny Minerální olej Údaje pro objednávku Minerální olej HLP dle normy DIN M Těžko zápalné pracovní kapaliny Údaje pro objednávku Emulze HFA-E dle normy DIN 2432 M Syntetické vodní roztoky HFA-S dle normy DIN 2432 M Vodní roztoky HFC dle normy VDMA M Ester kyseliny fosforečné HFD-R dle normy VDMA V Organické estery HFD-U dle normy VDMA V Biologicky rychle odbouratelné pracovní kapaliny Údaje pro objednávku Triglyceridy (řepkový olej) HETG dle normy VDMA M Syntetické estery HEES dle normy VDMA V Polyglykoly HEPG dle normy VDMA V

9 R-CZ 51421/ LEN4-4; 245LE13, 15 Hydraulics Bosch Rexroth AG 9/16 Charakteristiky (měřené s minerálním olejem HLP46 podle normy ISO 3968) H3XL Spec. hmotnost: <,9 kg/dm 3 Δp-Q-charakteristiky kompletního filtru, doporučený počáteční Δp pro dimenzování = 1 bar [14.5 psi] Optimální dimenzování filtrů umožňuje náš počítačový program "BRFilterSelect". Viskozita oleje: 14 mm 2 /s 68 mm 2 /s 3 mm 2 /s [649 SUS] [315 SUS] [142 SUS] 245LEN4-H3XLA-V5,-M-R2 2, 245LEN63-H3XLA-V5,-M-R4 2, 1,,5 1,, [2] [4] [6] [8] [2] [4] [6] [8] [12] [14] 245LEN1-H3XLA-V5,-M-R4 2, 245LE13-H3XLA-V5,-M-R5 2, 1,,5 1,, [3] [35] 245LE15-H3XLA-V5,-M-R5 2, 245LEN16-H3XLA-V5,-M-R6 2, 1,,5 1,, [3] [35] [3] [35]

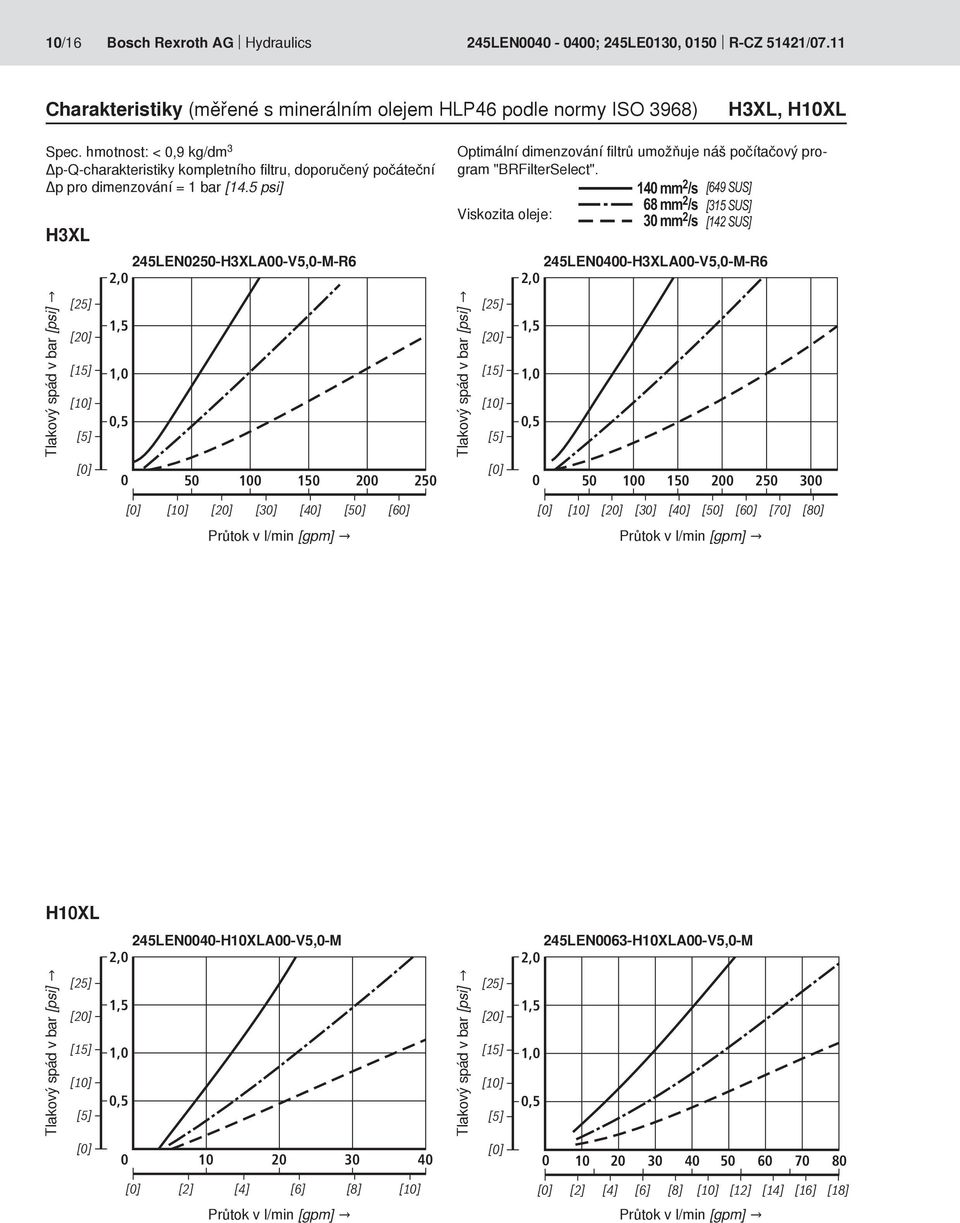

10 1/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Charakteristiky (měřené s minerálním olejem HLP46 podle normy ISO 3968) H3XL, H1XL Spec. hmotnost: <,9 kg/dm 3 Δp-Q-charakteristiky kompletního filtru, doporučený počáteční Δp pro dimenzování = 1 bar [14.5 psi] H3XL 245LEN25-H3XLA-V5,-M-R6 2, 1,, Optimální dimenzování filtrů umožňuje náš počítačový program "BRFilterSelect". Viskozita oleje: 245LEN4-H3XLA-V5,-M-R6 2, 1,,5 14 mm 2 /s 68 mm 2 /s 3 mm 2 /s [649 SUS] [315 SUS] [142 SUS] [3] [4] [5] [6] [3] [4] [5] [6] [7] [8] H1XL 245LEN4-H1XLA-V5,-M 2, 245LEN63-H1XLA-V5,-M 2, 1,,5 1,, [2] [4] [6] [8] [2] [4] [6] [8] [12] [14] [16] [18]

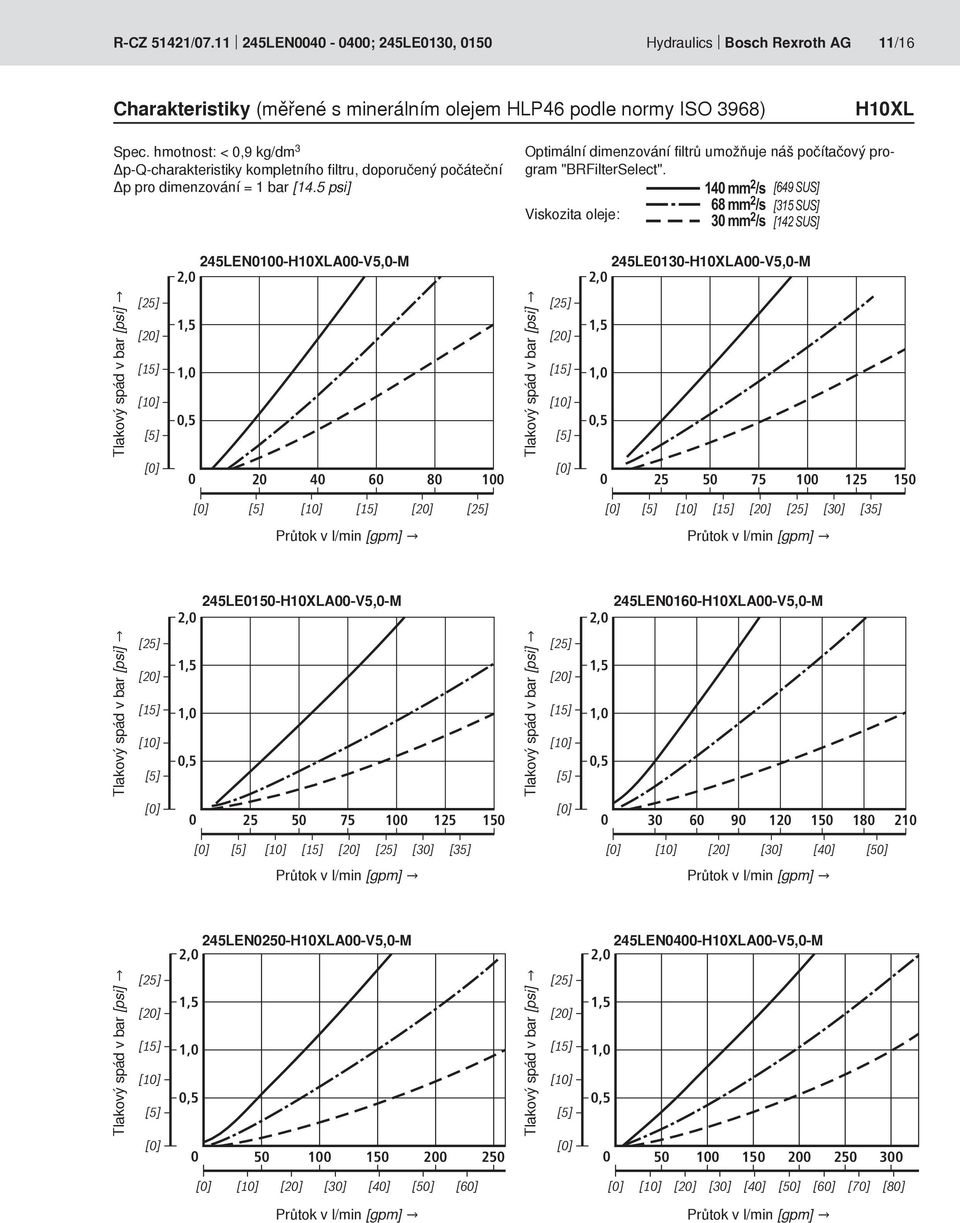

11 R-CZ 51421/ LEN4-4; 245LE13, 15 Hydraulics Bosch Rexroth AG 11/16 Charakteristiky (měřené s minerálním olejem HLP46 podle normy ISO 3968) H1XL Spec. hmotnost: <,9 kg/dm 3 Δp-Q-charakteristiky kompletního filtru, doporučený počáteční Δp pro dimenzování = 1 bar [14.5 psi] Optimální dimenzování filtrů umožňuje náš počítačový program "BRFilterSelect". Viskozita oleje: 14 mm 2 /s 68 mm 2 /s 3 mm 2 /s [649 SUS] [315 SUS] [142 SUS] 245LEN1-H1XLA-V5,-M 2, 245LE13-H1XLA-V5,-M 2, 1,,5 1,, [3] [35] 245LE15-H1XLA-V5,-M 2, 245LEN16-H1XLA-V5,-M 2, 1,,5 1,, [3] [35] [3] [4] [5] 245LEN25-H1XLA-V5,-M 2, 245LEN4-H1XLA-V5,-M 2, 1,, ,, [3] [4] [5] [6] [3] [4] [5] [6] [7] [8]

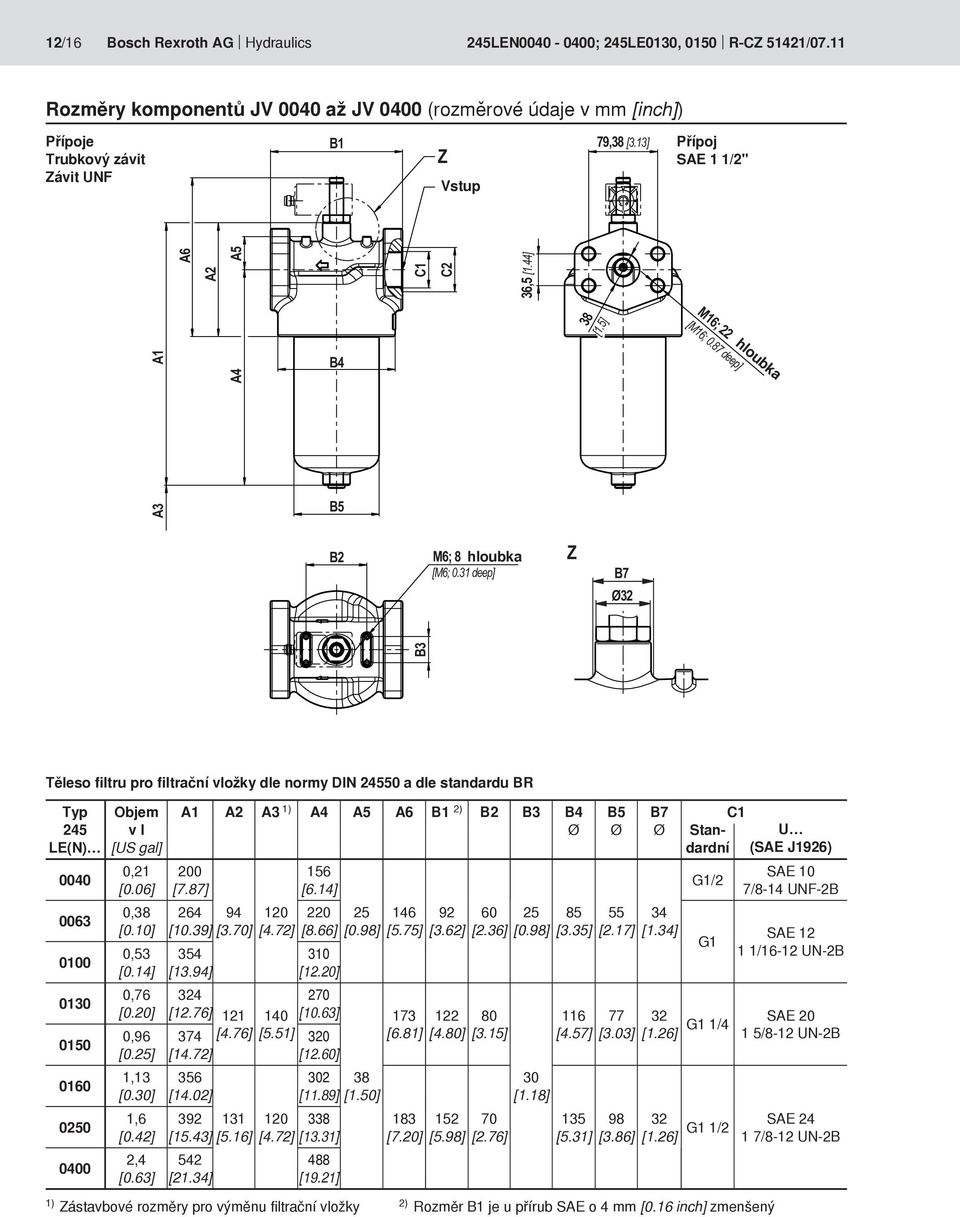

12 12/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Rozměry komponentů JV 4 až JV 4 (rozměrové údaje v mm [inch]) Přípoje Trubkový závit Závit UNF B1 79,38 [3.13] Z Vstup Přípoj SAE 1 1/2" A6 A2 A5 C1 C2 36,5 [1.44] M16; [1.5] A1 A4 B4 [M16;.87 deep] hloubka A3 B5 B2 M6; 8 hloubka [M6;.31 deep] Z B7 Ø32 B3 Těleso filtru pro filtrační vložky dle normy DIN 2455 a dle standardu BR Typ 245 LE(N) Objem v l [US gal],21 [.6],38 [.1],53 [.14],76 [.2],96 [.25] 1,13 [.3] 1,6 [.42] 2,4 [.63] A1 A2 A3 1) A4 A5 A6 B1 2) B2 B3 B4 Ø 2 [7.87] 264 [1.39] 354 [13.94] 94 [3.7] 324 [12.76] 121 [4.76] 374 [14.72] 356 [14.2] 392 [15.43] 542 [21.34] 131 [5.16] 12 [4.72] 14 [5.51] 12 [4.72] 156 [6.14] 22 [8.66] 31 [12.2] 27 [1.63] 32 [12.6] 25 [.98] [11.89] [1.5] 338 [13.31] 488 [19.21] 146 [5.75] 173 [6.81] 183 [7.2] 92 [3.62] 122 [4.8] 152 [5.98] 6 [2.36] 8 [3.15] 7 [2.76] 25 [.98] 3 [1.18] 85 [3.35] 116 [4.57] 135 [5.31] B5 Ø 55 [2.17] 77 [3.3] 98 [3.86] B7 Ø 34 [1.34] 32 [1.26] 32 [1.26] C1 Standardní G1/2 G1 G1 1/4 G1 1/2 1) Zástavbové rozměry pro výměnu filtrační vložky 2) Rozměr B1 je u přírub SAE o 4 mm [.16 inch] zmenšený U (SAE J1926) SAE 1 7/8-14 UNF-2B SAE /16-12 UN-2B SAE 2 1 5/8-12 UN-2B SAE /8-12 UN-2B

13 R-CZ 51421/ LEN4-4; 245LE13, 15 Hydraulics Bosch Rexroth AG 13/16 Ukazatel znečištění (rozměrové údaje v mm [inch]) Ukazatel rozdílu tlaku s namontovaným spínacím prvkem M12x1 Ukazatel rozdílu tlaku s namontovaným spínacím prvkem EN [2.36] 77,5 [3.5] 5 47,5 [1.87] 26,5 [1.4] 5 48,7 [1.92] 26,5 [1.4] p 2 1% 75% Rexroth 35,5 [1.4] 25 [.98] 77,5 [3.5] 3 1 p 2 Rexroth 35,5 [1.4] 25 [.98] 77,5 [3.5] M2x 7 M2x M2x 7 p 1 p 1 6 M12x1 44,2 [1.74] 6 44,2 [1.74] 1 Mechanicko-optický ukazatel znečištění; max. utahovací moment M A max = 5 Nm [36.88 lb-ft] 2 Spínací prvek s pojistným kroužkem pro elektrický ukazatel znečištění (otočný o 36 ); válcový konektor M12x1, 4pólový 3 Spínací prvek s pojistným kroužkem pro elektrický ukazatel znečištění (otočný o 36 ); obdélníkový konektor EN Těleso s třemi LED kontrolkami: 24 V = Zelená: Připravenost Žlutá: Spínací bod 75 % Červená: Spínací bod 1 % 5 Optický ukazatel bistabilní 6 Pojistný kroužek DIN x1, Obj. číslo R Typový štítek Oznámení: Ilustrace znázorňuje mechanicko-optický ukazatel znečištění (1) a elektronický spínací prvek (2) (3). Spínací prvky s vyšším spínacím výkonem na vyžádání.

14 14/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Náhradní díly Mechanicko-optický ukazatel znečištění W O D1 16 Ukazatel znečištění = W Mechanicko-optická indikace = O Typ konstrukce Tlakový spád, typ konstrukce 1 = D1 Spínací tlak 5, bar = 5, 2,2 bar = 2,2 bar = M = V = Max. provozní tlak D1-; D1-2,2 16 = 16 bar [2321 psi] D1-5, 45 = 45 bar [6527 psi] Těsnění Těsnění z NBR Těsnění z FKM Mechanicko-optický ukazatel znečištění WO-D1-5,-M-45 WO-D1-2,2-M-16 WO-D1--M-16 Obj. číslo R R R Sada těsnění Sada těsnění = D Konstrukční řada = 245LE Jmenovitá velikost JV4-1 = N4-1 JV13-15 = JV16-4 = N16-4 D 245LE M = V = Těsnění Těsnění z NBR Těsnění z FKM Sada těsnění D245LEN4-1-M D245LE13-15-M D245LEN16-4-M Obj. číslo R R R

15 R-CZ 51421/ LEN4-4; 245LE13, 15 Hydraulics Bosch Rexroth AG 15/16 Pokyny pro montáž, obsluhu a údržbu Montáž filtru Porovnejte provozní přetlak s údajem na typovém štítku. Odstraňte uzavírací zátky na přívodu a vývodu filtru. Našroubujte hlavu filtru (1) na zařízení; zohledněte směr průtoku (směrové šipky) a výšku konstrukce vložky. Přitom musíte dbát, aby montáž nezpůsobila přídavné namáhání. Těleso musí být uzemněno. Filtr se přednostně montuje nádobou (2) dolů. Ukazatel znečištění musí být umístěn tak, aby byl dobře viditelný. Připojení elektronického ukazatele znečištění Filtr je zásadně vybavený mechanicko-optickým ukazatelem znečištění (4). Elektronický ukazatel znečištění se připojuje pomocí spínacího prvku (6) s 1 nebo 2 spínacími body, který se nasadí na mechanicko-optický ukazatel znečištění a upevní pojistným kroužkem. Kdy je nutné vyměnit, resp. vyčistit filtrační vložku? Po prvním uvedení zařízení do provozu musíte vyměnit filtrační vložku. Při spuštění ve studeném stavu může vyskočit červený knoflík optického ukazatele znečištění (4) a spínací prvek může vydat elektrický signál. Červený knoflík zatlačte zpět dovnitř až po dosažení provozní teploty. Pokud okamžitě znovu vyskočí, resp. elektrický signál při dosažení provozní teploty nezmizí, musíte po skončení pracovní směny vyměnit, resp. vyčistit filtrační vložku. Filtrační vložka se musí měnit, resp. čistit maximálně po 6 měsících. Výměna vložky Odstavte zařízení a odlehčete filtr na tlakové straně. Otáčením doleva odšroubujte nádobu filtru (2). Vyčistěte těleso filtru ve vhodném prostředku. Lehkým otáčením odstraňte filtrační vložku (3) z úchytného čepu v hlavě filtru. Zkontrolujte polohu a případné poškození těsnicího kroužku v nádobě filtru. V případě potřeby musíte tyto součásti vyměnit. Filtrační vložky H...XL vyměňujte, filtrační vložky G... čistěte. Účinnost čištění je závislá na druhu nečistot a velikosti tlakového spádu před výměnou filtrační vložky. Pokud tlakový spád po výměně filtrační vložky dosahuje více než 15 % hodnoty nové filtrační vložky, musíte vyměnit také vložku G... Zkontrolujte, jestli typové označení, resp. objednací číslo na náhradní vložce souhlasí s typovým označením, resp. objednacím číslem na typovém štítku filtru. Vyměněnou, resp. vyčištěnou filtrační vložku nasaďte lehkým otáčivým pohybem zpět na úchytný čep. Nyní zašroubujte na doraz nádobu filtru (utahovací moment 5 Nm +1 Nm ).

16 16/16 Bosch Rexroth AG Hydraulics 245LEN4-4; 245LE13, 15 R-CZ 51421/7.11 Kvalita a normy Filtry do potrubí pro hydraulické aplikace dle katalogu jsou součásti vybavení udržující tlak dle článku 1, odstavec Směrnice pro tlakové agregáty 97/23/ES (DGRL). Na základě článku 1, odstavec 3.6 směrnice DGRL jsou však hydraulické filtry z DGRL vyjmuty, pokud nejsou klasifikovány výše než v kategorii I (směrnice 1/19). Nedostávají označení CE. Používání v prostorech ohrožených nebezpečím výbuchu podle směrnice 94/9/ES (ATEX) Filtry do potrubí dle nejsou přístroje nebo komponenty ve smyslu směrnice 94/9/ES a nedostávají označení CE. Při používání filtrů do potrubí podle v prostorech ohrožených nebezpečím výbuchu je nutné zajistit vyrovnání potenciálů. U elektronických ukazatelů znečištění WE-1SP-M12x1 se podle normy DIN EN jedná o jednoduché elektronické provozní prostředky, které nemají žádný vlastní zdroj napětí. Tyto jednoduché elektronické provozní prostředky smějí být podle normy DIN EN používány v bezpečných obvodech (EEx ib) bez označení a certifikace v agregátech pro skupinu přístrojů II, kategorie 2G (zóna 1) a kategorie 3G (zóna 2). Provozní prostředky jsou zařazeny ve skupině nebezpečí výbuchu II B a teplotní třídě T5. Návrh zapojení dle normy DIN EN Příslušné provozní prostředky Prostor s nebezpečím výbuchu, zóna 1 I1 U1 EX ib Zabezpečené provozní prostředky Prohlášení výrobce podle normy DIN EN obdržíte pro tento filtr samostatně s obj. číslem R Bosch Rexroth AG Hydraulics Zum Eisengießer Lohr am Main, Germany Phone +49 () / 18- Fax +49 () / documentation@boschrexroth.de Vlastníkem všech práv je společnost Bosch Rexroth AG, a to i v případě přihlašování ochranný ch práv. Vlastníme veškerá dispoziční oprávnění, jako právo kopírovat a předávat dále. Uvedená data slouží vý lučně k popisu produktu. Z těchto údajů nelze odvodit žádné informace o vlastnostech nebo vhodnosti pro určitý účel používání. Údaje nezbavují uživatele povinnosti provádět vlastní hodnocení a zkoušky. Přitom je třeba zohlednit skutečnost, že naše produkty podléhají přirozenému procesu opotřebení a stárnutí.
