1 TLAKOVÝ SPÍNAČ pmax 5 MPa TS1 MTS1 HC 900 1/98 Nahrazuje HC 900 /98 Pístkový systém s měkkým těsněním Žádné objemové ztráty Mechanická životnost 10 milionů sepnutí Mikrospínač s pozlacenými kontakty Základní provedení k upevnění na přírubu Popis konstrukce a funkce Tlakový spínač se skládá z hliníkového tělesa, pístku, předepínatelné pružiny a mikrospínače. Při dosažení tlaku určeného předepnutím pružiny spínač sepne, nebo rozepne elektrický obvod. Tlakový spínač je dodáván s konektorem a třemi šrouby. Pokud je spínač dodáván s mezideskou, je možné jej otáčet kolem podélné osy o 90. Připojovací desku lze objednat samostatně nebo se spínačem. Typový klíč TS1-00 / - Tlakový spínač Tlakový stupeň do 16 MPa 16 do 5 MPa Typ připojovací desky bez připojovací desky připojovací deska DP-TS1-1 připojovací deska DP-TS1- Spínací funkce: Jeden jednopólový přepínač Při rostoucím tlaku spíná: svorky 1 - Při rostoucím tlaku rozpíná: svorky 1-1

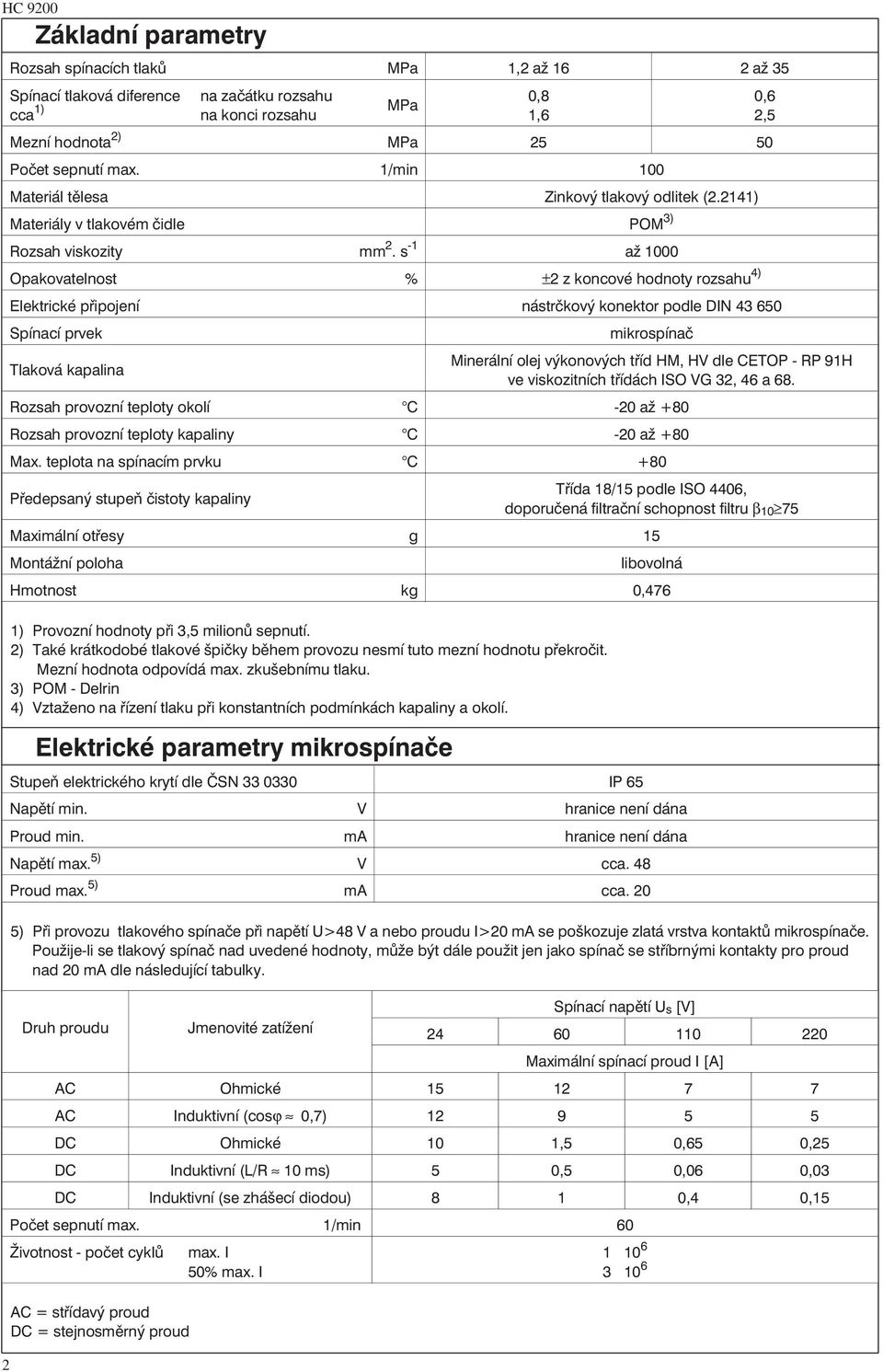

2 HC 900 Základní parametry Rozsah spínacích tlaků MPa 1, až 16 až 5 Spínací tlaková diference na začátku rozsahu 0,8 0,6 cca 1) MPa na konci rozsahu 1,6,5 Mezní hodnota ) MPa 5 50 Počet sepnutí max. 1/min 100 Materiál tělesa Zinkový tlakový odlitek (.141) Materiály v tlakovém čidle POM ) Rozsah viskozity mm. s -1 až 1000 Opakovatelnost % ± z koncové hodnoty rozsahu 4) Elektrické připojení nástrčkový konektor podle DIN Spínací prvek mikrospínač Tlaková kapalina Minerální olej výkonových tříd HM, HV dle CETOP - RP 91H ve viskozitních třídách ISO VG, 46 a 68. Rozsah provozní teploty okolí C -0 až +80 Rozsah provozní teploty kapaliny C -0 až +80 Max. teplota na spínacím prvku C +80 Předepsaný stupeň čistoty kapaliny Třída 18/15 podle ISO 4406, doporučená filtrační schopnost filtru β Maximální otřesy g 15 Montážní poloha libovolná Hmotnost kg 0,476 1) Provozní hodnoty při,5 milionů sepnutí. ) Také krátkodobé tlakové špičky během provozu nesmí tuto mezní hodnotu překročit. Mezní hodnota odpovídá max. zkušebnímu tlaku. ) POM - Delrin 4) Vztaženo na řízení tlaku při konstantních podmínkách kapaliny a okolí. Elektrické parametry mikrospínače Stupeň elektrického krytí dle ČSN 00 IP 65 Napětí min. V hranice není dána Proud min. ma hranice není dána Napětí max. 5) V cca. 48 Proud max. 5) ma cca. 0 5) Při provozu tlakového spínače při napětí U>48 V a nebo proudu I>0 ma se poškozuje zlatá vrstva kontaktů mikrospínače. Použije-li se tlakový spínač nad uvedené hodnoty, může být dále použit jen jako spínač se stříbrnými kontakty pro proud nad 0 ma dle následující tabulky. Spínací napětí U s [V] Druh proudu Jmenovité zatížení Maximální spínací proud I [A] AC Ohmické AC Induktivní (cosϕ 0,7) DC Ohmické 10 1,5 0,65 0,5 DC Induktivní (L/R 10 ms) 5 0,5 0,06 0,0 DC Induktivní (se zhášecí diodou) 8 1 0,4 0,15 Počet sepnutí max. 1/min 60 Životnost - počet cyklů max. I 50% max. I AC = střídavý proud DC = stejnosměrný proud

3 Rozměrový náčrt rozměry v mm HC 900 Provedení TS1-00/XX O-kroužek 4,47 x 1,78 je součástí dodávky ks upevňovacích šroubů M5x45 ČSN (utahovací moment 5 Nm) jsou součástí dodávky Nastavení spínacího bodu (vnitřní šestihran 6) Provedení TS1-00/XX-1 Provedení TS1-00/XX-

4 HC 900 Typový klíč mezidesek MTS1 - / Mezideska tlakového spínače Jmenovitá světlost mezidesky A B C P Provedení propojení v kanálu A propojení v kanálu B propojení v kanálu A i B propojení v kanálu P Provedení mezidesek světlost 06 Provedení mezidesek světlost 10 strana ventilu strana desky 4

5 Rozměrový náčrt rozměry v mm HC 900 MTS1-06/C 1 Mezideska Typový štítek Tlumící tryska M4x 0,4 4 Těsnicí kroužky čtvercového průřezu 9,5 x 1,68 (4 ks) jsou součástí dodávky 5 Otvory pro připevnění desky 6 Plocha pro připevnění TS MTS1-10/C Požadovaná jakost povrchu protikusu 1 Mezideska Typový štítek Tlumící tryska M4x 0,4 4 Těsnicí kroužky čtvercového průřezu 1,4 x 1,68 (5 ks) jsou součástí dodávky 5 Otvory pro připevnění desky 6 Plocha pro připevnění TS1 Požadovaná jakost povrchu protikusu 5

6 HC 900 Montážní pokyny pro MTS1 MTS1-06 A, C B, P, C MTS1-10 A, C B, P, C Upozornění Obalovou fólii lze recyklovat. Přepravní desku lze vrátit výrobci. Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené údaje ve smyslu práva. HYTOS a.s., Vrchlabí, ČR tel.: , fax: , sales@hytos.cz 6 Změny vyhrazeny!
