1 KABELOVÝ NOSNÝ SYSTÉM ZÁKLADNÍ TRASY S INTEGROVANOU SORTIMENT FUNKČNOSTÍ PRO ENERGETIKU PŘI POŽÁRU katalog C A

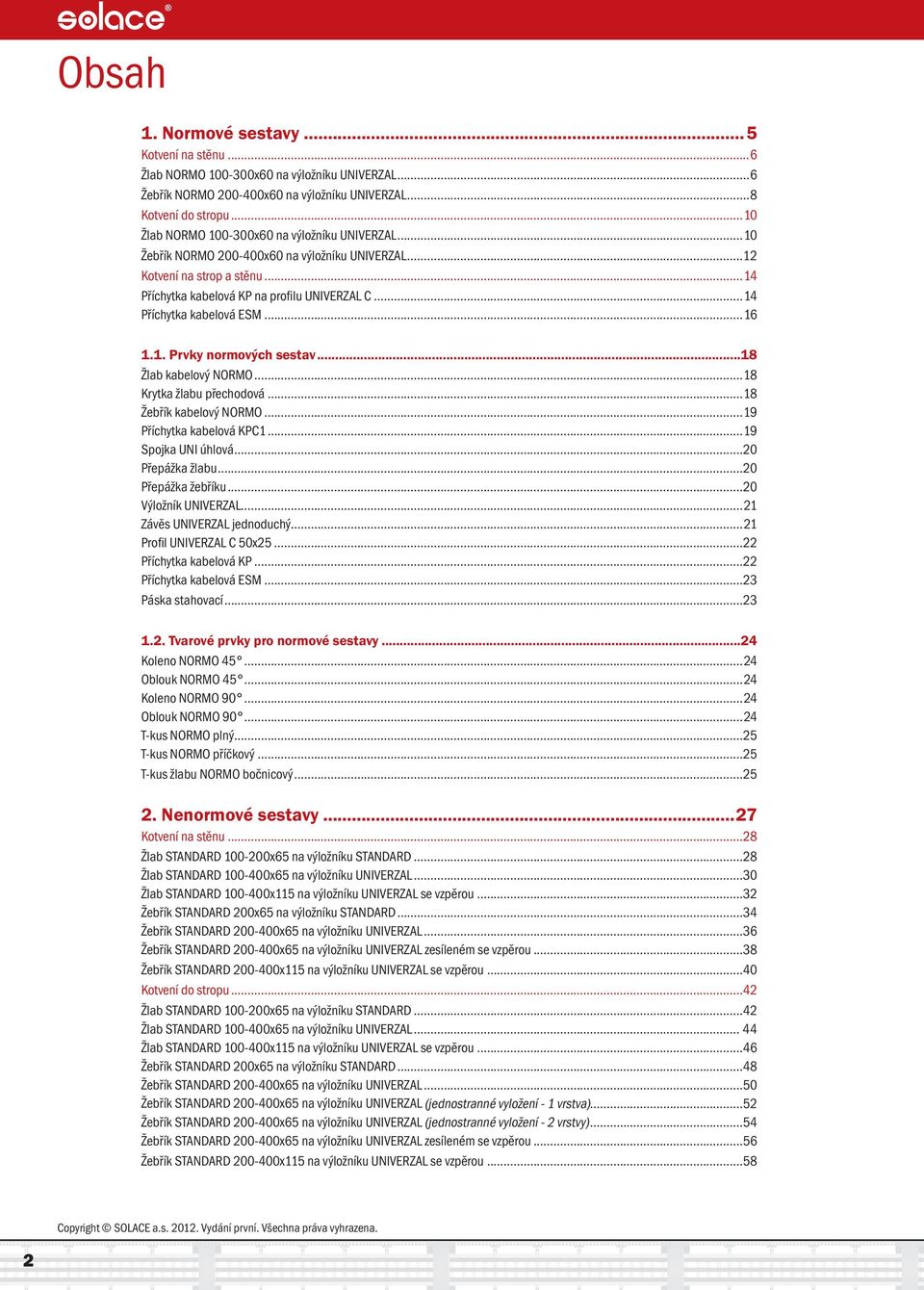

2 Obsah 1. Normové sestavy...5 Kotvení na stěnu...6 Žlab NORMO x60 na výložníku UNIVERZAL...6 Žebřík NORMO x60 na výložníku UNIVERZAL...8 Kotvení do stropu...10 Žlab NORMO x60 na výložníku UNIVERZAL...10 Žebřík NORMO x60 na výložníku UNIVERZAL...12 Kotvení na strop a stěnu...14 Příchytka kabelová KP na profilu UNIVERZAL C...14 Příchytka kabelová ESM Prvky normových sestav...18 Žlab kabelový NORMO...18 Krytka žlabu přechodová...18 Žebřík kabelový NORMO...19 Příchytka kabelová KPC Spojka UNI úhlová...20 Přepážka žlabu...20 Přepážka žebříku...20 Výložník UNIVERZAL...21 Závěs UNIVERZAL jednoduchý...21 Profil UNIVERZAL C 50x Příchytka kabelová KP...22 Příchytka kabelová ESM...23 Páska stahovací Tvarové prvky pro normové sestavy...24 Koleno NORMO Oblouk NORMO Koleno NORMO Oblouk NORMO T-kus NORMO plný...25 T-kus NORMO příčkový...25 T-kus žlabu NORMO bočnicový Nenormové sestavy...27 Kotvení na stěnu...28 Žlab STANDARD x65 na výložníku STANDARD...28 Žlab STANDARD x65 na výložníku UNIVERZAL...30 Žlab STANDARD x115 na výložníku UNIVERZAL se vzpěrou...32 Žebřík STANDARD 200x65 na výložníku STANDARD...34 Žebřík STANDARD x65 na výložníku UNIVERZAL...36 Žebřík STANDARD x65 na výložníku UNIVERZAL zesíleném se vzpěrou...38 Žebřík STANDARD x115 na výložníku UNIVERZAL se vzpěrou...40 Kotvení do stropu...42 Žlab STANDARD x65 na výložníku STANDARD...42 Žlab STANDARD x65 na výložníku UNIVERZAL Žlab STANDARD x115 na výložníku UNIVERZAL se vzpěrou...46 Žebřík STANDARD 200x65 na výložníku STANDARD...48 Žebřík STANDARD x65 na výložníku UNIVERZAL...50 Žebřík STANDARD x65 na výložníku UNIVERZAL (jednostranné vyložení - 1 vrstva)...52 Žebřík STANDARD x65 na výložníku UNIVERZAL (jednostranné vyložení - 2 vrstvy)...54 Žebřík STANDARD x65 na výložníku UNIVERZAL zesíleném se vzpěrou...56 Žebřík STANDARD x115 na výložníku UNIVERZAL se vzpěrou...58 Copyright SOLACE a.s Vydání první. Všechna práva vyhrazena. 2

3 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kotvení do podlahy...60 Žlab STANDARD x65 na výložníku UNIVERZAL (dvojitý závěs - možnost jednostranného vyložení)...60 Žebřík STANDARD x65 na výložníku UNIVERZAL (dvojitý závěs - možnost jednostranného vyložení)...62 Kotvení na strop a stěnu Žebřík STANDARD x65 na profilu UNIVERZAL C Žebřík STANDARD x115 na profilu UNIVERZAL C...66 Trubka závitová M16-M Trubka závitová M16-M Příchytka kabelová ESM...72 Kotvení k ocelové konstrukci...74 Žebřík STANDARD x65 na profilu UNIVERZAL C Prvky nenormových sestav...76 Žlab kabelový STANDARD...76 Krytka žlabu přechodová...76 Žebřík kabelový STANDARD...77 Žebřík kabelový STANDARD (příčky 150 mm)...77 Spojka UNI úhlová...78 Přepážka žlabu...78 Přepážka žebříku...78 Výložník STANDARD...79 Výložník UNIVERZAL...79 Výložník UNIVERZAL zesílený...80 Vzpěra výložníku UNIVERZAL...80 Závěs UNIVERZAL jednoduchý...81 Závěs UNIVERZAL dvojitý...81 Profil UNIVERZAL C 50x X-BT závitový hřeb z nerezové oceli...82 Příchytka kabelová KPC Páska stahovací Tvarové prvky pro nenormové sestavy...84 Koleno UNI Oblouk UNI Koleno UNI Oblouk UNI T-kus UNI plný...85 T-kus UNI příčkový...85 Kříž UNI plný...86 Kříž UNI příčkový...86 Koleno UNI vertikální vnitřní...86 Koleno UNI vertikální vnější...87 Oblouk UNI vertikální segmentový...87 T-kus žlabu bočnicový Odlehčovač tahu (WUM) s příslušenstvím Spojovací materiál a šroubové sady...90 VERZE 1.0 3

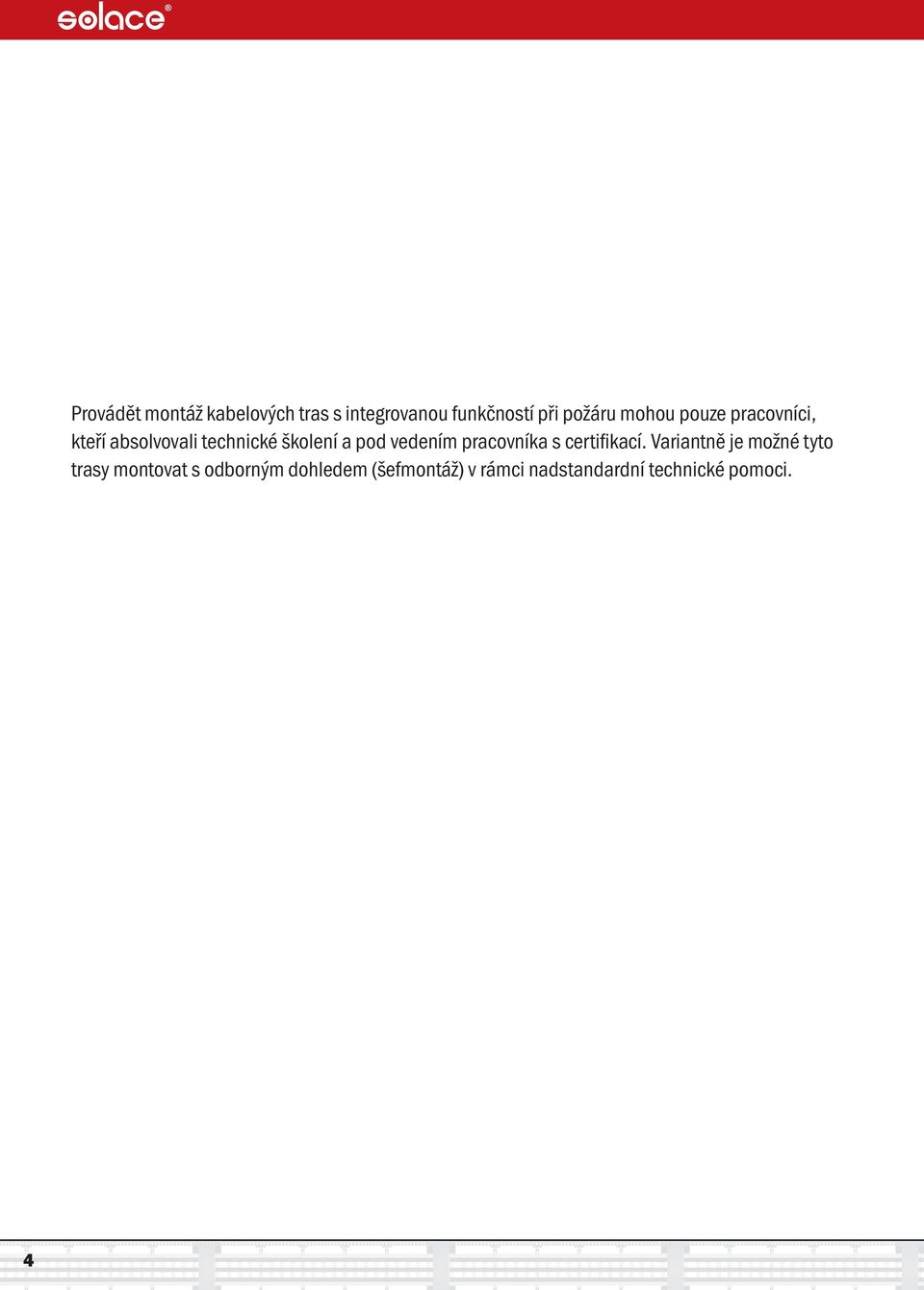

4 4 Provádět montáž kabelových tras s integrovanou funkčností při požáru mohou pouze pracovníci, kteří absolvovali technické školení a pod vedením pracovníka s certifikací. Variantně je možné tyto trasy montovat s odborným dohledem (šefmontáž) v rámci nadstandardní technické pomoci.

5 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU 1. NORMOVÉ SESTAVY Výpis ze ZP - 27/2008 čl Typy instalace: Normová nosná konstrukce typu kabelový žlab se skládá perforovaného plechového žlabu a podpěrných resp. závěsných konstrukcí, umístěných ve vzájemné vzdálenosti 1200 mm. Šířka kabelového žlabu je 300 mm, výška bočnic je 60 mm, podíl děrování 15 ± 5 % z celkové plochy a tloušťka výchozího ocelového plechu 1,5 mm. Zavěšení žlabu se skládá ze závěsů s našroubovanými nebo navařenými konzolami, přičemž volné konce konzol jsou opatřeny pomocnými závěsy ze závitových tyčí. Závitové tyče lze montovat přímo na volné, přečnívající konce konzol nebo na kabelový žlab v těsné blízkosti volných konců konzol (max. vzdálenost 100 mm). Na jednu závěsnou konstrukci lze společně zavěsit jednu nebo více tras z kabelových žlabů, přičemž minimální zatížení každé trasy z kabelového žlabu je 10 kg/m. Normová nosná konstrukce typu kabelový žebříků se skládá z kabelového žebříku a podpůrných resp. závěsných konstrukcí, umístěných ve vzájemné vzdálenosti mm. Šířka kabelového žebříku je 400 mm, výška bočnic je 60 mm a tloušťka ocelového plechu použitého k výrobě bočnic 1,5 mm. Příčky kabelových žebříků se montují ve vzdálenosti 300 mm a na každou z těchto příček se pokládají pomocné plechové podpěry o šířce 150 mm, zmenšující délku kabelu bez opory. Alternativně lze zmenšit vzdálenost příček na max. 150 mm a pomocné plechové podpěry nepoužívat. Zavěšení žebříku se skládá ze závěsů s našroubovanými nebo navařenými konzolami, přičemž volné konce konzol jsou opatřeny pomocnými závěsy ze závitových tyčí. Závitové tyče lze montovat přímo na volné, přečnívající, konce konzol nebo na bočnici kabelového žebříku v těsné blízkosti volných konců konzol (max. vzdálenost 100 mm). Na jednu závěsnou konstrukci lze přitom společně zavěsit jednu nebo více tras z kabelových žebříků, přičemž minimální zatížení každé trasy z kabelového žebříku je 20 kg/m. Zkoušen je vždy nejširší uvažovaný kabelový žlab, resp. kabelový žebřík. Při normové instalaci jednotlivými příchytkami bez opěrné vany se provádí upevnění jednotlivých příchytek ke stropu zkušebního zařírení ve vzdálenosti 300 mm (měřeno v ose ukládaných kabelů) a jednotlivé příchytky musí mít šířku 15 ± 5 mm. VERZE 1.0 5

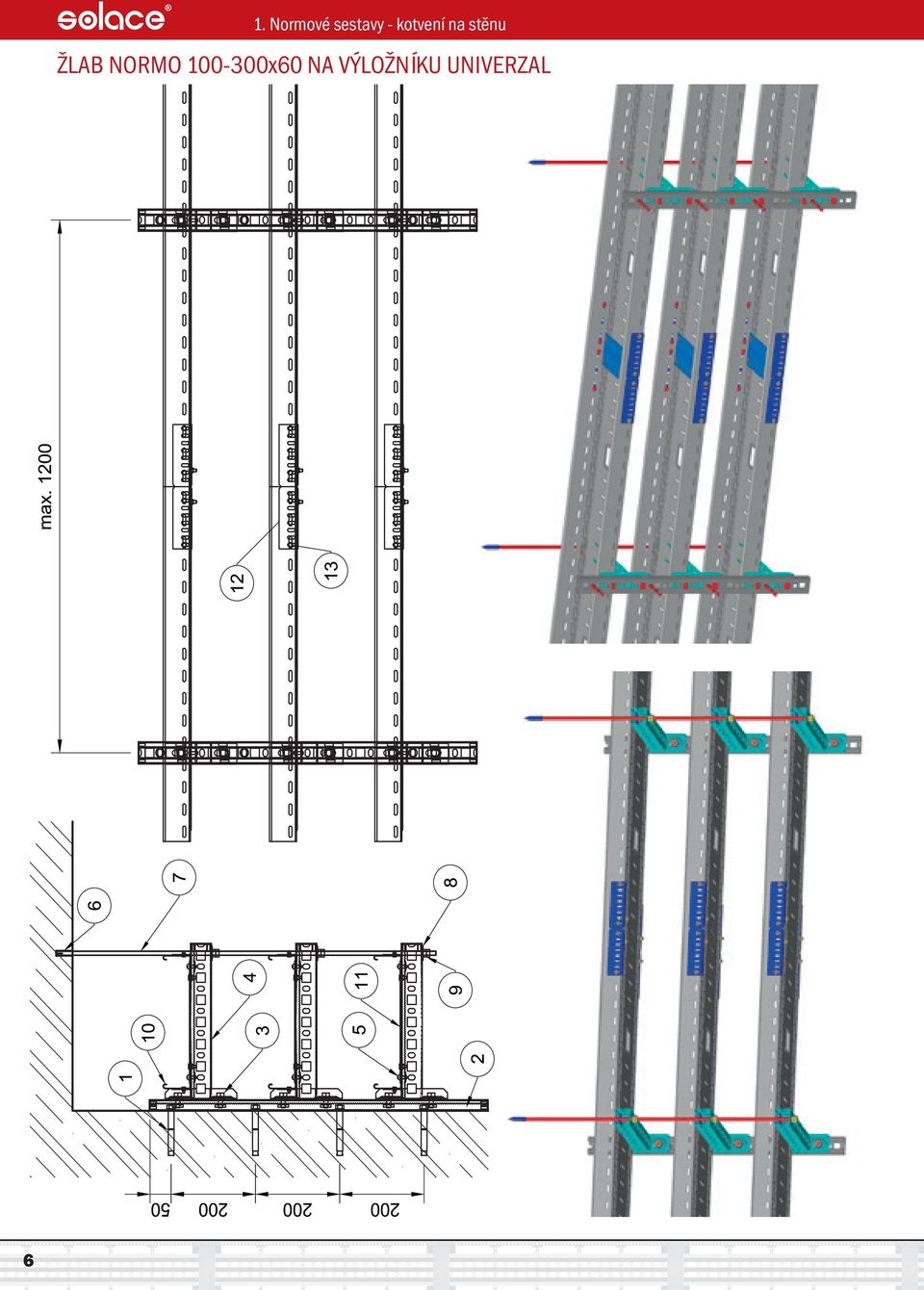

6 1. Normové sestavy - kotvení na stěnu ŽLAB NORMO x60 NA VÝLOŽNÍKU UNIVERZAL 6

7 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Druh Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Sdělovací kabely n x 2 x 0,8 mm ; n 1 10 P 30-R E 30 PS 30 Silové kabely n x 1,5 mm 2 ; n 2 10 P 30-R E 30 PS 45 Silové kabely 4 x 50 mm 2 10 P 90-R E 90 PS 90 Použité sdělovací kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Použité silové kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. V.Č. M.J Šroub vratový M6x10 s maticí límcovou ks Šroub vratový M6x12 s maticí límcovou Spojka UNI úhlová 65x ks Krytka žlabu přechodová Krytka žlabu přechodová ks Krytka žlabu přechodová Žlab kabelový NORMO 300x60x1, Žlab kabelový NORMO 200x60x1, m Žlab kabelový NORMO 100x60x1, Matice šestihranná M ks Podložka velká M ks Tyč závitová M ks Kotva klínová M ks Spojka žlab - výložník UNIVERZAL ks Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks * 2 Délka (L) Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na 3 metry Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na jeden podpěrný bod VERZE 1.0 7

8 1. Normové sestavy - kotvení na stěnu ŽEBŘÍK NORMO x60 NA VÝLOŽNÍKU UNIVERZAL 8

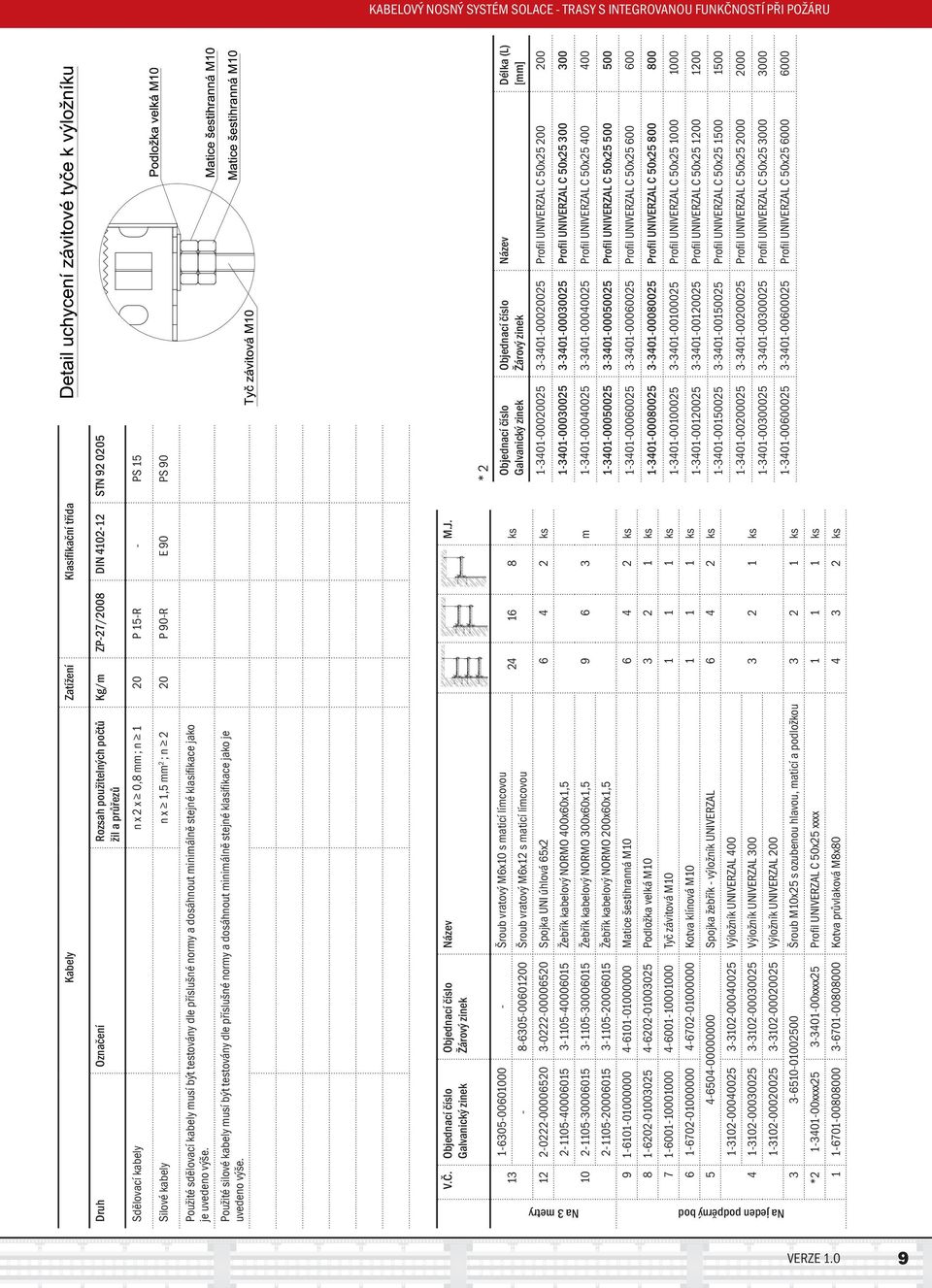

9 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Druh Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Sdělovací kabely n x 2 x 0,8 mm ; n 1 20 P 15-R - PS 15 Silové kabely n x 1,5 mm 2 ; n 2 20 P 90-R E 90 PS 90 Použité sdělovací kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Použité silové kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. V.Č. M.J Šroub vratový M6x10 s maticí límcovou ks Šroub vratový M6x12 s maticí límcovou Spojka UNI úhlová 65x ks Žebřík kabelový NORMO 400x60x1, Žebřík kabelový NORMO 300x60x1, m Žebřík kabelový NORMO 200x60x1, Matice šestihranná M ks Podložka velká M ks Tyč závitová M ks Kotva klínová M ks Spojka žebřík - výložník UNIVERZAL ks Výložník UNIVERZAL Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks * 2 Délka (L) Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na 3 metry Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na jeden podpěrný bod VERZE 1.0 9

10 1. Normové sestavy - kotvení do stropu ŽLAB NORMO x60 NA VÝLOŽNÍKU UNIVERZAL 10

11 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Druh Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Sdělovací kabely n x 2 x 0,8 mm ; n 1 10 P 30-R E 30 PS 30 Silové kabely n x 1,5 mm 2 ; n 2 10 P 30-R E 30 PS 45 Silové kabely 4 x 50 mm 2 10 P 90-R E 90 PS 90 Použité sdělovací kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Použité silové kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. V.Č. M.J Šroub vratový M6x10 s maticí límcovou ks Šroub vratový M6x12 s maticí límcovou Spojka UNI úhlová 65x ks Krytka žlabu přechodová Krytka žlabu přechodová ks Krytka žlabu přechodová Žlab kabelový NORMO 300x60x1, Žlab kabelový NORMO 200x60x1, m Žlab kabelový NORMO 100x60x1, Matice šestihranná M ks Podložka velká M ks Tyč závitová M ks Kotva klínová M ks Spojka žlab - výložník UNIVERZAL ks Šroub vratový M10x25 s podložkou a maticí ks Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Závěs UNIVERZAL jednoduchý xxxx ks Kotva průvlaková M10x ks * 2 Délka (L) Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Na 3 metry Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Na jeden podpěrný bod VERZE

12 1. Normové sestavy - kotvení do stropu ŽEBŘÍK NORMO x60 NA VÝLOŽNÍKU UNIVERZAL 12

13 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Druh Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Sdělovací kabely n x 2 x 0,8 mm ; n 1 20 P 15-R - PS 15 Silové kabely n x 1,5 mm 2 ; n 2 20 P 90-R E 90 PS 90 Použité sdělovací kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Použité silové kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. V.Č. M.J Šroub vratový M6x10 s maticí límcovou ks Šroub vratový M6x12 s maticí límcovou Spojka UNI úhlová 65x ks Žebřík kabelový NORMO 400x60x1, Žebřík kabelový NORMO 300x60x1, m Žebřík kabelový NORMO 200x60x1, Matice šestihranná M ks Podložka velká M ks Tyč závitová M ks Kotva klínová M ks Spojka žebřík - výložník UNIVERZAL ks Šroub vratový M10x25 s podložkou a maticí ks Výložník UNIVERZAL Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Závěs UNIVERZAL jednoduchý xxxx ks Kotva průvlaková M10x ks * 2 Délka (L) Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Na 3 metry Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL jednoduchý Na jeden podpěrný bod VERZE

14 1. Normové sestavy - kotvení na strop a stěnu PŘÍCHYTKA KABELOVÁ KP NA PROFILU UNIVERZAL C 250 mm ± 5 % NA STĚNĚ SVISLE NA STROPĚ NA STĚNĚ VODOROVNĚ 14

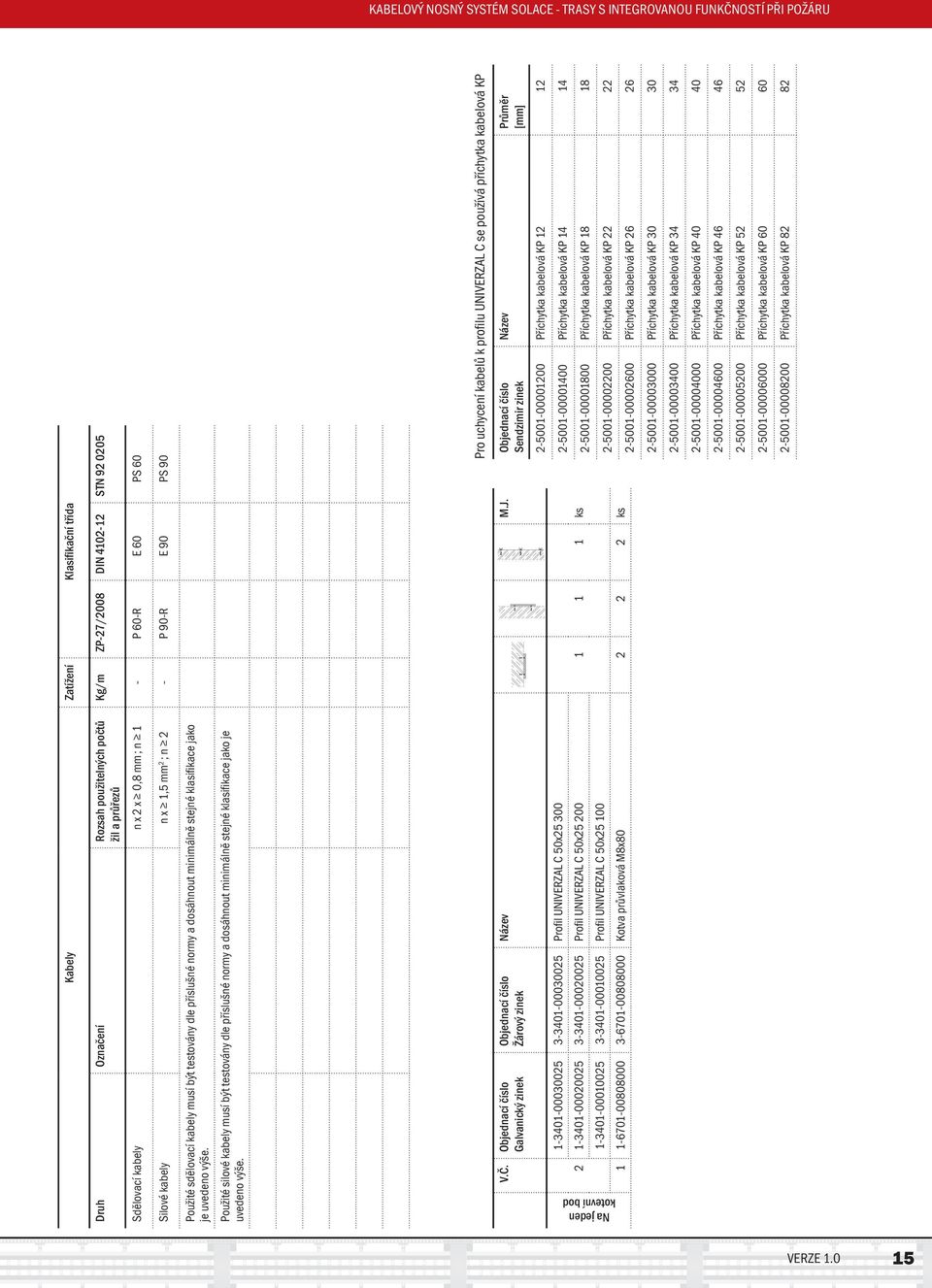

15 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Druh Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Sdělovací kabely n x 2 x 0,8 mm ; n 1 - P 60-R E 60 PS 60 Silové kabely n x 1,5 mm 2 ; n 2 - P 90-R E 90 PS 90 Použité sdělovací kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Použité silové kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Pro uchycení kabelů k profilu UNIVERZAL C se používá příchytka kabelová KP V.Č. M.J Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x ks Profil UNIVERZAL C 50x Kotva průvlaková M8x ks Sendzimir zinek Průměr Na jeden kotevní bod Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP Příchytka kabelová KP VERZE

16 PŘÍCHYTKA KABELOVÁ ESM 1. Normové sestavy - kotvení na strop a stěnu NA STĚNĚ SVISLE NA STROPĚ NA STĚNĚ VODOROVNĚ 16

17 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Druh Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Sdělovací kabely n x 2 x 0,8 mm ; n 1 5 P 60-R E 60 PS 60 Silové kabely n x 1,5 mm 2 ; n 2 5 P 90-R E 90 PS 90 Použité sdělovací kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. Použité silové kabely musí být testovány dle příslušné normy a dosáhnout minimálně stejné klasifikace jako je uvedeno výše. V.Č. M.J. * xx00 Příchytka kabelová ESM M6 L - xx 1 ks Matice šestihranná snížená M6 1 ks Kotva natloukací M6x50 1 ks * 3 Průměr Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Na jeden kotevní bod VERZE

18 Prvky normových sestav 1.1. PRVKY NORMOVÝCH SESTAV ŽLAB KABELOVÝ NORMO 57x57 7x57 7x32 Žlab kabelový NORMO může být použit pro uložení všech certifikovaných typů kabelů v normových trasách. Kabely ve žlabu musí být uloženy rovnoměrně po celé šířce žlabu. Nerovnoměrné zatížení může vést k nežádoucímu torznímu namáhání žlabu. Žlaby jsou dodávány s výškou bočnice 60 mm v délce 3000 mm. Při nutnosti žlaby na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č ) x25 B Čtvercové otvory 57x57 ve dně žlabu slouží pro odbočení kabelů. Hrany díry je nutno chránit Průchodkou kabelového žlabu (O.Č ). Oválné otvory7x57 kolmé k ose žlabu slouží k upevnění Přepážky žlabu. Oválné otvory 7x25 v bočnici slouží ke spojování žlabů pomocí spojek UNI. Oválné otvory 7x32 ve dně slouží pro upevnění žlabu k výložníku. Pro upevnění žlabu k Výložníku UNIVERZAL slouží nerezová Spojka žlab - výložník UNIVERZAL (O.Č ) Sendzimir zinek Výška bočnice H Šířka B Žlab kabelový NORMO 100x60x1, Žlab kabelový NORMO 200x60x1, Žlab kabelový NORMO 300x60x1, KRYTKA ŽLABU PŘECHODOVÁ 7x25 Krytka žlabu přechodová slouží pro překrytí spojů žlabů, čímž chrání kabely proti poškození na hranách žlabů. Krytka se připevňuje čtyřmi Šrouby vratovými M6x12 s maticí límcovou (O.Č ), které je nutno objednat zvlášť. 100 B Sendzimir zinek Šířka B Tloušťka materiálu Hmotnost [kg/ks] Krytka žlabu přechodová ,50 0, Krytka žlabu přechodová ,50 0, Krytka žlabu přechodová ,50 0,34 18

19 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU ŽEBŘÍK KABELOVÝ NORMO 150 Žebřík kabelový NORMO se používá pro uložení a vedení všech certifikovaných typů kabelů v normových trasách. Pro uchycení kabelů v trasách se používají kabelové příchytky typ KPC1. Předností žebříků kabelových je možnost zajištění dobrého chlazení uložených kabelů. Rozteč příček je 150 mm. Při nutnosti žebříky na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č ) H Oválné otvory 7x25 v bočnici slouží ke spojování žebříků pomocí spojek UNI. Pro upevnění žebříku k Výložníku UNIVERZAL slouží Spojka žebřík - výložník UNIVERZAL (O.Č ). Profil bočnice Profil příčky 7x , B Sendzimir zinek 26 Výška bočnice H Šířka B Žebřík kabelový NORMO 200x60x1, Žebřík kabelový NORMO 300x60x1, Žebřík kabelový NORMO 400x60x1, PŘÍCHYTKA KABELOVÁ KPC1 Průměr Hmotnost [kg/100 ks] Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC , Příchytka kabelová KPC ,00 VERZE

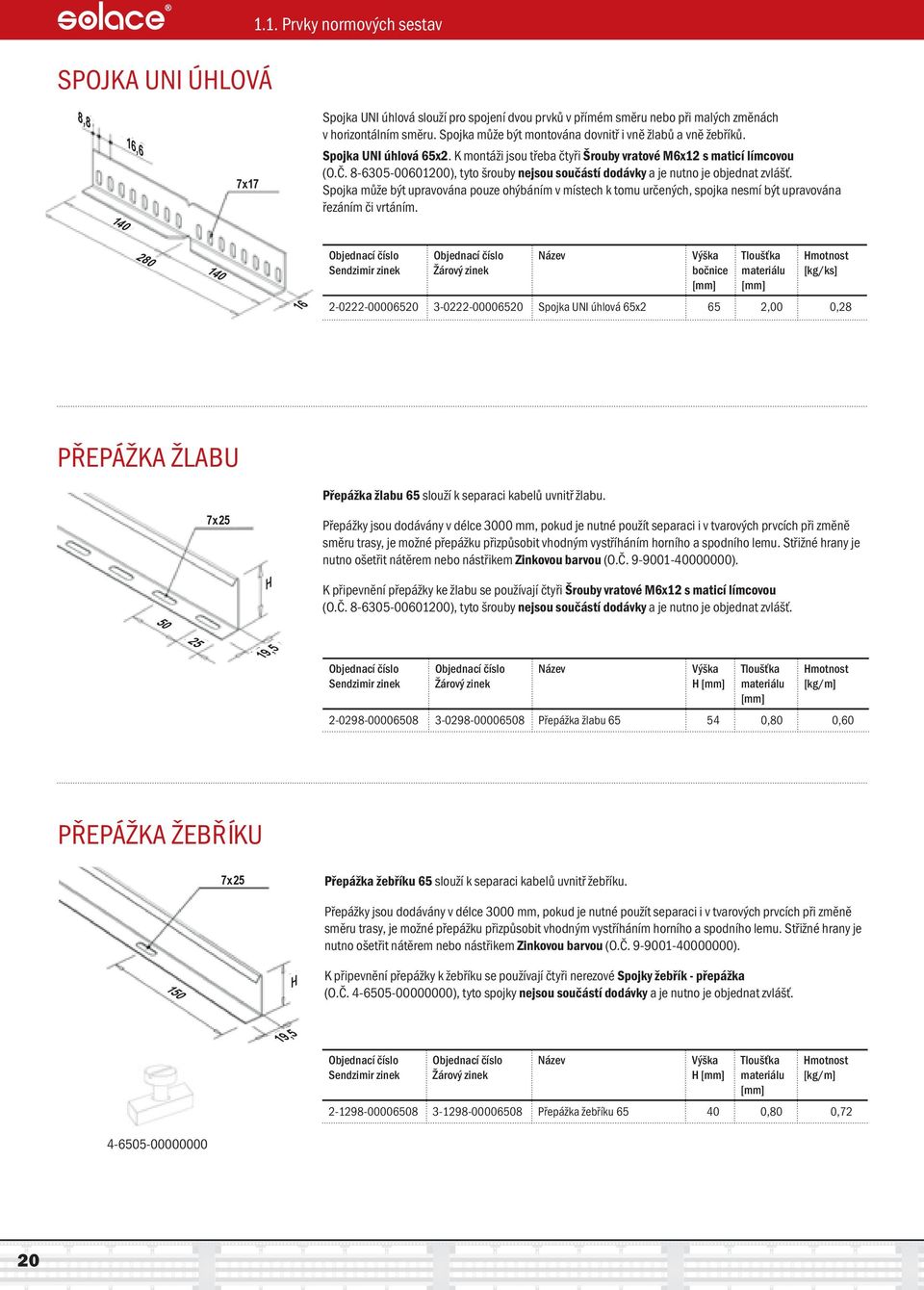

20 SPOJKA UNI ÚHLOVÁ 1.1. Prvky normových sestav 8,8 16,6 7x17 Spojka UNI úhlová slouží pro spojení dvou prvků v přímém směru nebo při malých změnách v horizontálním směru. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI úhlová 65x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravována pouze ohýbáním v místech k tomu určených, spojka nesmí být upravována řezáním či vrtáním Sendzimir zinek Výška bočnice Tloušťka materiálu Hmotnost [kg/ks] Spojka UNI úhlová 65x2 65 2,00 0,28 PŘEPÁŽKA ŽLABU Přepážka žlabu 65 slouží k separaci kabelů uvnitř žlabu. 7x25 Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). H K připevnění přepážky ke žlabu se používají čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť ,5 Sendzimir zinek Výška H Tloušťka materiálu Hmotnost [kg/m] Přepážka žlabu ,80 0,60 PŘEPÁŽKA ŽEBŘÍKU 7x25 Přepážka žebříku 65 slouží k separaci kabelů uvnitř žebříku. 150 H Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). K připevnění přepážky k žebříku se používají čtyři nerezové Spojky žebřík - přepážka (O.Č ), tyto spojky nejsou součástí dodávky a je nutno je objednat zvlášť. 19,5 Sendzimir zinek Výška H Tloušťka materiálu Hmotnost [kg/m] Přepážka žebříku ,80 0,

21 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU VÝLOŽNÍK UNIVERZAL Výložník UNIVERZAL je vyroben z C-profilu UNIVERZAL z plechu o tloušťce 2,5 mm a příruby ze stejného materiálu. L 170 Pro správnou funkci musí být celá příruba opřena o kotevní podložku (zeď, C-profil) pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky UNIVERZAL lze použít do všech konfigurací tras x16,5 21x21 Pro spolehlivé a pevné připojení na zeď se používají vždy dvě průvlakové kotvy M10 v délkách odpovídajících kvalitě kotevní betonové stěny a zatížení výložníku. Při kotvení na stěnu vystavěnou z pórobetonu, ytongu, voštinových cihel nebo jiných materiálů nižší pevnosti doporučujeme ke kotvení použít závitové tyče a prošroubovat celou tloušťku zdi. Pokud se kabelová trasa skládá ze dvou nebo více tras pod sebou doporučujeme na zeď připevnit Profil UNIVERZAL C 50x25 vhodné délky a výložníky k tomuto profilu přišroubovat pomocí dvou Šroubů M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ). Při kotvení ke stropnímu nosníku je možné využít ke kotvení dvou Šroubů M10x25 s ozubenou hlavou, maticí a podložkou (O.Č ) nebo využít oválných otvorů 11x16,5 a k přišroubování výložníku použít dva Šrouby vratové M10x25 s podložkou a maticí (O.Č ) Jmenovitá délka Délka (L) Hmotnost [kg/ks] Výložník UNIVERZAL , Výložník UNIVERZAL , Výložník UNIVERZAL ,36 ZÁVĚS UNIVERZAL JEDNODUCHÝ Stropní závěsy slouží k ukotvení kabelových tras ke stropu. Předpokladem kvalitního připevnění je kvalitní pevný beton. Při kotvení do stropu kontrolujeme namáhání kotevních prvků průvlakových kotev. Dovolené namáhání kotev je dáno výrobcem a nesmí být překračováno. Stropní závěsy jsou vyrobeny z Profilu UNIVERZAL C s tloušťkou plechu 2,5 mm a ohraněné příruby z plechu o tloušťce 3 mm. Ohranění zvyšuje tuhost příruby a nesmí být odstraňováno nebo jinak poškozováno. Otevřená strana C-profilu je opatřena ozubením s roztečí 5 mm, které zabraňuje skluzu připevněných výložníků. Výložníky je možno připevňovat na otevřenou stranu C-profilu a stranu protilehlou. Připevnění výložníku na boční strany je zakázáno. L xxx00 50 Délka (L) Hmotnost [kg/ks] Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý , Závěs UNIVERZAL jednoduchý ,19 VERZE

22 1.1. Prvky normových sestav PROFIL UNIVERZAL C 50x25 Profil UNIVERZAL C 50x25 je vyroben z plechu o tloušťce 2,5 mm. Používa se jako základní stavební prvek pro montaž pomocných konstrukcí. Při nutnosti profily na montáži dělit je nutne řezné hrany chránit nátěrem nebo nástřikemzinkovou barvou ( O.Č ) Délka Hmotnost [kg/ks] Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x , Profil UNIVERZAL C 50x ,78 Na objednávku lze dodat i v jiných než standardních délkách. PŘÍCHYTKA KABELOVÁ KP Příchytka kabelová KP se používá pro pevné a bezpečné přichycení kabelů ve stoupacích trasách vytvořených z Profil UNIVERZAL C 50x50 a Profil UNIVERZAL C 50x25 a výložníku a nosníku vytvořených z těchto profilů. Vyrábí se z ocelového plechu žárově zinkovaného kontinuálně (sendzimirzinek). Sendzimir zinek Průměr Hmotnost [kg/100 ks] Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP , Příchytka kabelová KP ,50 22

23 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU PŘÍCHYTKA KABELOVÁ ESM SE ZÁVITEM M6 Příchytka kabelová ESM se závitem M6 se používá pro vedení kabelu v jednoduchých trasách Sendzimir zinek Průměr Balení [ks] Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Příchytka ESM M6 L Kotva nesmí zasahovat do prostoru pro kabel, v případě, že kotva do kabelového prostoru zasahuje, je nutno použít vymezovací Matici šestihrannou sníženou M6 (O.Č ). I v případě použití vymezovací matice musí být závit příchytky našroubován celou délkou na závitu kotvy. Kotva natloukací Správně Kotva natloukací Špatně PÁSKA STAHOVACÍ Páska stahovací slouží pro svazkování nebo uchycení kabelů ve trasách. Nerez Páska stahovací 260x Páska stahovací 340x10 VERZE

24 1.2. Tvarové prvky pro normové sestavy 1.2. TVAROVÉ PRVKY PRO NORMOVÉ SESTAVY KOLENO NORMO 45 A A H Koleno UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení se žlabem nebo další armaturou slouží Spojka UNI úhlová. Šířka B Rozměr A x17 B Sendzimir zinek Výška bočnice Šířka Koleno NORMO x Koleno NORMO x Koleno NORMO x OBLOUK NORMO 45 C 7x25 R A 11x29 B H Oblouk UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení s žebříkem nebo další armaturou slouží Spojka UNI úhlová. Poloměr R=550 mm. Sendzimir zinek Šířka B Rozměr A Výška bočnice Rozměr C Šířka Oblouk NORMO x Oblouk NORMO x Oblouk NORMO x KOLENO NORMO 90 A A Koleno UNI 90 slouží ke změnám směru trasy. Pro spojení se žlabem nebo další armaturou slouží Spojka UNI úhlová. Poloměr R=100 mm. Šířka B Rozměr A H Sendzimir zinek Výška bočnice Šířka 7x17 R B Koleno NORMO x Koleno NORMO x Koleno NORMO x OBLOUK NORMO 90 A R 7x25 A B 7x29 H Oblouk UNI 90 slouží ke změnám směru trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojka UNI úhlová. Poloměr R=550 mm. Sendzimir zinek Šířka B Výška bočnice Rozměr A Šířka Oblouk NORMO x Oblouk NORMO x Oblouk NORMO x

25 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU T-KUS NORMO PLNÝ A C T-kus UNI plný pro rozdvojení trasy. Pro spojení se žlabem nebo další armaturou slouží Spojka UNI úhlová. Poloměr R=100 mm. Šířka B Rozměr A Rozměr C H Sendzimir zinek Výška bočnice Šířka R 7x17 B T-kus NORMO plný 100x T-kus NORMO plný 200x T-kus NORMO plný 300x T-KUS NORMO PŘÍČKOVÝ A C T-kus UNI příčkový pro rozdvojení trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojka UNI úhlová. Šířka B Rozměr A Rozměr C x25 B 11x29 H Sendzimir zinek Výška bočnice Šířka T-kus NORMO příčkový 200x T-kus NORMO příčkový 300x T-kus NORMO příčkový 400x T-KUS ŽLABU NORMO BOČNICOVÝ A B H C T-kus žlabu bočnicový slouží pro dodatečné rozdvojení namontované trasy nebo při odbočení menšího počtu kabelů. Montáž se provádí vystřižením příslušné délky bočnice žlabu a připevněním T-kusu bočnicového pomocí Spojky UNI úhlové. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). Šířka B Rozměr A Rozměr C x17 Sendzimir zinek Výška bočnice Šířka T-kus žlabu NORMO bočnicový 100x T-kus žlabu NORMO bočnicový 200x T-kus žlabu NORMO bočnicový 300x VERZE

26 26

27 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU 2. NENORMOVÉ SESTAVY VERZE

28 2. Nenormové sestavy - kotvení na stěnu ŽLAB STANDARD x65 NA VÝLOŽNÍKU STANDARD 28

29 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Výrobce Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Kabelwerk Eupen AG JE-H(St)H...Bd FE180 n x 2 x 0,8 mm ; n 1 10 P 90-R E 90 PS 90 Kabelwerk Eupen AG (N)HXH FE180 E30 n x 1,5-16 mm 2 ; n 2 10 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 10 P 30-R E 30 PS 45 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 n x 1,5-16 mm 2 ; n 2 10 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKH-V P90-R n x 1,5-16 mm 2 ; n 2 10 P 30-R E 30 PS 45 NKT Cables NOPOVIC 1-CXKH-V P90-R 4 x 16 mm 2 10 P 90-R E 90 PS 90 V.Č. M.J Šroub vratový M6x10 s maticí límcovou Šroub vratový M6x12 s maticí límcovou ks Spojka UNI úhlová 65x ks Krytka žlabu přechodová ks Krytka žlabu přechodová Žlab kabelový STANDARD 200x65x m Žlab kabelový STANDARD 100x65x Šroub vratový M6x10 s maticí límcovou ks Šroub vratový M6x12 s maticí límcovou Výložník STANDARD ks Výložník STANDARD Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks * 2 Délka (L) Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na jeden podpěrný bod Na 3 metry Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x VERZE

30 2. Nenormové sestavy - kotvení na stěnu ŽLAB STANDARD x65 NA VÝLOŽNÍKU UNIVERZAL 30

31 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Výrobce Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Kabelwerk Eupen AG JE-H(St)H...Bd FE180 n x 2 x 0,8 mm ; n 1 20 P 60-R E 60 PS 60 Kabelwerk Eupen AG (N)HXH FE180 E30 n x 1,5 mm 2 ; n 2 20 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 20 P 30-R E 30 PS 30 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 n x 1,5 mm 2 ; n 2 20 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKH-V P90-R n x 1,5 mm 2 ; n 2 20 P 30-R E 30 PS 30 NKT Cables NOPOVIC 1-CXKH-V P90-R 4 x 50 mm 2 20 P 90-R E 90 PS 90 V.Č. M.J., Šroub vratový M6x10 s maticí límcovou Šroub vratový M6x12 s maticí límcovou ks Spojka UNI úhlová 65x ks Krytka žlabu přechodová Krytka žlabu přechodová ks Krytka žlabu přechodová Krytka žlabu přechodová Žlab kabelový STANDARD 400x65x1, Žlab kabelový STANDARD 300x65x m Žlab kabelový STANDARD 200x65x Žlab kabelový STANDARD 100x65x Spojka žebřík - výložník UNIVERZAL ks Výložník UNIVERZAL Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks * 2 Délka (L) Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na jeden podpěrný bod Na 3 metry Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x VERZE

32 2. Nenormové sestavy - kotvení na stěnu ŽLAB STANDARD x115 NA VÝLOŽNÍKU UNIVERZAL SE VZPĚROU 32

33 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Výrobce Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Kabelwerk Eupen AG JE-H(St)H...Bd FE180 n x 2 x 0,8 mm; n 1 25 P 60-R E 60 PS 60 Kabelwerk Eupen AG (N)HXH FE180 E30 n x 1,5 mm 2 ; n 2 25 P 60-R E 60 PS 60 Kabelwerk Eupen AG (N)HXH FE180 E30 4 x 50 mm 2 25 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 25 P 30-R E 30 PS 30 V.Č. M.J Šroub vratový M6x10 s maticí límcovou Šroub vratový M6x12 s maticí límcovou ks Spojka UNI úhlová 115x ks Krytka žlabu přechodová Krytka žlabu přechodová ks Krytka žlabu přechodová Krytka žlabu přechodová Žlab kabelový STANDARD 400x115x1, Žlab kabelový STANDARD 300x115x Žlab kabelový STANDARD 200x115x m Žlab kabelový STANDARD 100x115x Spojka žlab - výložník UNIVERZAL ks Šroub vratový M10x25 s podložkou a maticí ks Vzpěra výložníku UNIVERZAL ks Výložník UNIVERZAL Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks * 2 Délka (L) Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na jeden podpěrný bod Na 3 metry Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x VERZE

34 2. Nenormové sestavy - kotvení na stěnu ŽEBŘÍK STANDARD 200x65 NA VÝLOŽNÍKU STANDARD 34

35 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Výrobce Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Kabelwerk Eupen AG JE-H(St)H...Bd FE180 n x 2 x 0,8 mm ; n 1 10 P 90-R E 90 PS 90 Kabelwerk Eupen AG (N)HXH FE180 E30 n x 1,5-16 mm 2 ; n 2 10 P 30-R E 30 PS 45 Kabelwerk Eupen AG (N)HXH FE180 E30 4 x 16 mm 2 10 P 60-R E 60 PS 60 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 10 P 30-R E 30 PS 45 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 n x 1,5-16 mm 2 ; n 2 10 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKH-V P90-R n x 1,5-16 mm 2 ; n 2 10 P 90-R E 90 PS 90 V.Č. M.J Šroub vratový M6x10 s maticí límcovou ks Šroub vratový M6x12 s maticí límcovou Spojka UNI úhlová 65x ks Žebřík kabelový STANDARD 200x65x1,5 9 3 m Spojka žebřík - výložník STANDARD ks Výložník STANDARD ks Šroub M10x25 s ozubenou hlavou, maticí a podložkou 3 1 ks * xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks * 2 Délka (L) Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na jeden podpěrný bod Na 3 metry Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x VERZE

36 2. Nenormové sestavy - kotvení na stěnu ŽEBŘÍK STANDARD x65 NA VÝLOŽNÍKU UNIVERZAL 36

37 KABELOVÝ NOSNÝ SYSTÉM SOLACE - TRASY S INTEGROVANOU FUNKČNOSTÍ PŘI POŽÁRU Kabely Zatížení Klasifikační třída Výrobce Označení Rozsah použitelných počtů žil a průřezů Kg/m ZP-27/2008 DIN STN Kabelwerk Eupen AG (N)HXH FE180 E30 n x 1,5 mm 2 ; n 2 20 P 90-R E 90 PS 90 Lamela Electric, a.s. JXFE-V, B2ca,s1,d0 n x 2 x 0,8 mm ; n 1 20 P 30-R E 30 PS 45 Lamela Electric, a.s. 1-CHKE-V FE180/P30-90-R, B2ca,s1,d0 n x 1,5 mm 2 ; n 2 20 P 90-R E 90 PS 90 NKT Cables NOPOVIC 1-CXKH-V P90-R n x 1,5 mm 2 ; n 2 20 P 90-R E 90 PS 90 V.Č. M.J Šroub vratový M6x10 s maticí límcovou Šroub vratový M6x12 s maticí límcovou ks Spojka UNI úhlová 65x ks Žebřík kabelový STANDARD 400x65x1, Žebřík kabelový STANDARD 300x65x1, m Žebřík kabelový STANDARD 200x65x1, Spojka žebřík - výložník UNIVERZAL ks Výložník UNIVERZAL Výložník UNIVERZAL ks Výložník UNIVERZAL Šroub M10x25 s ozubenou hlavou, maticí a podložkou ks * xxxx xxxx25 Profil UNIVERZAL C 50x25 xxxx ks Kotva průvlaková M8x ks * 2 Délka (L) Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Na jeden podpěrný bod Na 3 metry Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x Profil UNIVERZAL C 50x VERZE
