MENDELOVA UNIVERZITA V BRNĚ
|
|
- Vlasta Bláhová
- před 8 lety
- Počet zobrazení:
Transkript

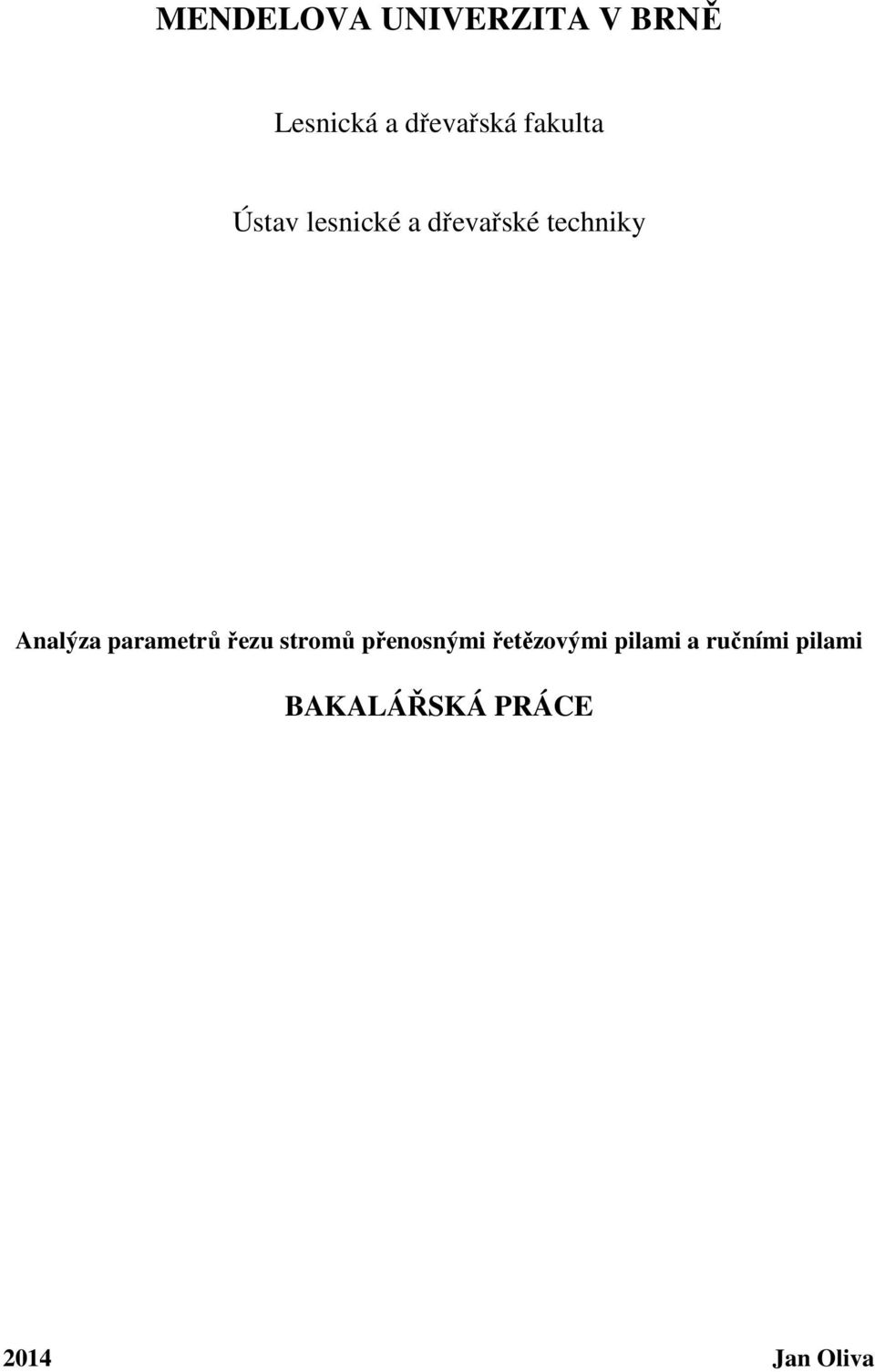

1 MENDELOVA UNIVERZITA V BRNĚ Lesnická a dřevařská fakulta Ústav lesnické a dřevařské techniky Analýza parametrů řezu stromů přenosnými řetězovými pilami a ručními pilami BAKALÁŘSKÁ PRÁCE 2014 Jan Oliva
2

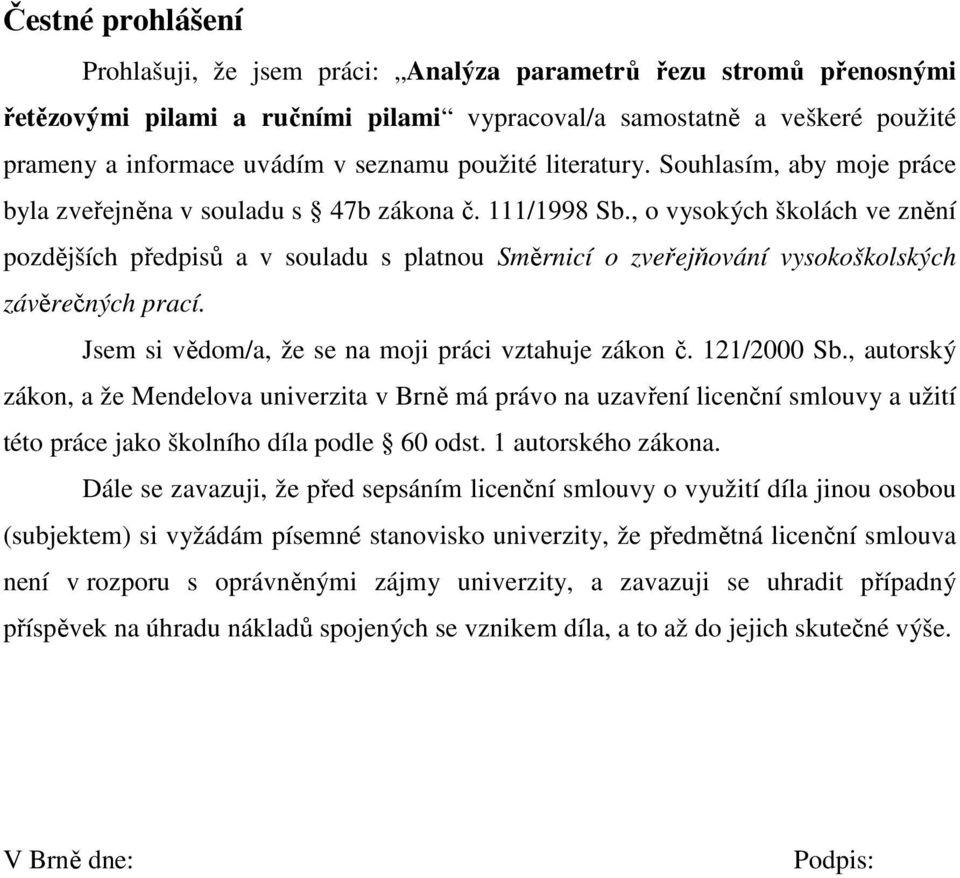

3 Čestné prohlášení Prohlašuji, že jsem práci: Analýza parametrů řezu stromů přenosnými řetězovými pilami a ručními pilami vypracoval/a samostatně a veškeré použité prameny a informace uvádím v seznamu použité literatury. Souhlasím, aby moje práce byla zveřejněna v souladu s 47b zákona č. 111/1998 Sb., o vysokých školách ve znění pozdějších předpisů a v souladu s platnou Směrnicí o zveřejňování vysokoškolských závěrečných prací. Jsem si vědom/a, že se na moji práci vztahuje zákon č. 121/2000 Sb., autorský zákon, a že Mendelova univerzita v Brně má právo na uzavření licenční smlouvy a užití této práce jako školního díla podle 60 odst. 1 autorského zákona. Dále se zavazuji, že před sepsáním licenční smlouvy o využití díla jinou osobou (subjektem) si vyžádám písemné stanovisko univerzity, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity, a zavazuji se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla, a to až do jejich skutečné výše. V Brně dne: Podpis:

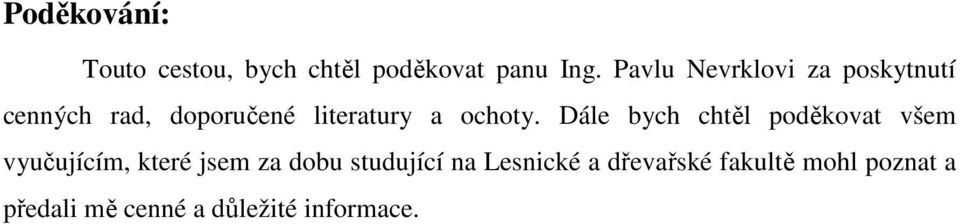

4 Poděkování: Touto cestou, bych chtěl poděkovat panu Ing. Pavlu Nevrklovi za poskytnutí cenných rad, doporučené literatury a ochoty. Dále bych chtěl poděkovat všem vyučujícím, které jsem za dobu studující na Lesnické a dřevařské fakultě mohl poznat a předali mě cenné a důležité informace.
5 Jméno: Jan Oliva Název: Analýza parametrů řezu stromů přenosnými řetězovými pilami a ručními pilami Abstrakt: Tato bakalářská práce se zabývá porovnáním přenosných řetězových pil a ručních pil v arboristice. Pily byly porovnány po stránce vybraných technických parametrů a ceny. Jako zástupce přenosných řetězových pil, jsem zpracoval nejpoužívanější a zároveň roky prověřené značky. Použity byly kategorie vyvětvovacích řetězových pil a vyvětvovacích řetězových pil na tyči, jak se spalovacím motorem, tak s provozem na akumulátor. Dále bylo provedeno i porovnání nejpoužívanějších značek ručních pil a ručních pil na tyči. Také byla zpracována systematika, jakou pracují obě skupiny pil (přenosných řetězových pil a ručních pil) z hlediska konstrukcí nástrojů (pilového řetězu a pilového listu). Závěrem bylo provedeno měření drsnosti hrany řezu oběma skupinama pil (přenosnou řetězovou pilou a ruční pilou). Na základě zjištěných výsledků bylo provedeno doporučení pro praxi. Klíčová slova: Přenosná řetězová pila, vyvětvovací pila, akumulátor, ruční pila, pila na tyči, řetěz, řez, pilový list, lišta, zub, ostření, hladkost, drsnost, technické parametry, praxe, arboristika, řez stromů, Stihl, Husqvarna, Dolmar, Silky, Fiskars
6 Name: Jan Oliva Title: Analysis of parameters of tree cut portable chain saws and hand saws Abstract: This bachelor thesis presents a comparison of portable chain saws and hand saws in arborists. Saws were compared in terms of selected technical parameters and price. As a representative of portable chain saws, I have compared the most widely used and also brands which were proven by years. It was used of petrol and battery category of branch cutting machines with or without stick. It was also made a comparison of the most common brands of hand saws and hand saws on a stick. Systematics of how both saw groups (portable chain saws and hand saws) in terms of design tools (chain saw and saw blade) works, was also prepared. Finally, measurements of surface roughness cut were taken for both saw groups (portable chain saw and hand saw). Recommendations for practice were figured out based on the results. Keywords: Chain saw, branch cutting machine, battery, hand saw, saw on stick, chain, cut, saw-blade, saw band, saw tooth, sharping, smoothness, roughness, technical parameters, practice, arborists, cut of trees, Stihl, Husqvarna, Dolmar, Silky, Fiskars

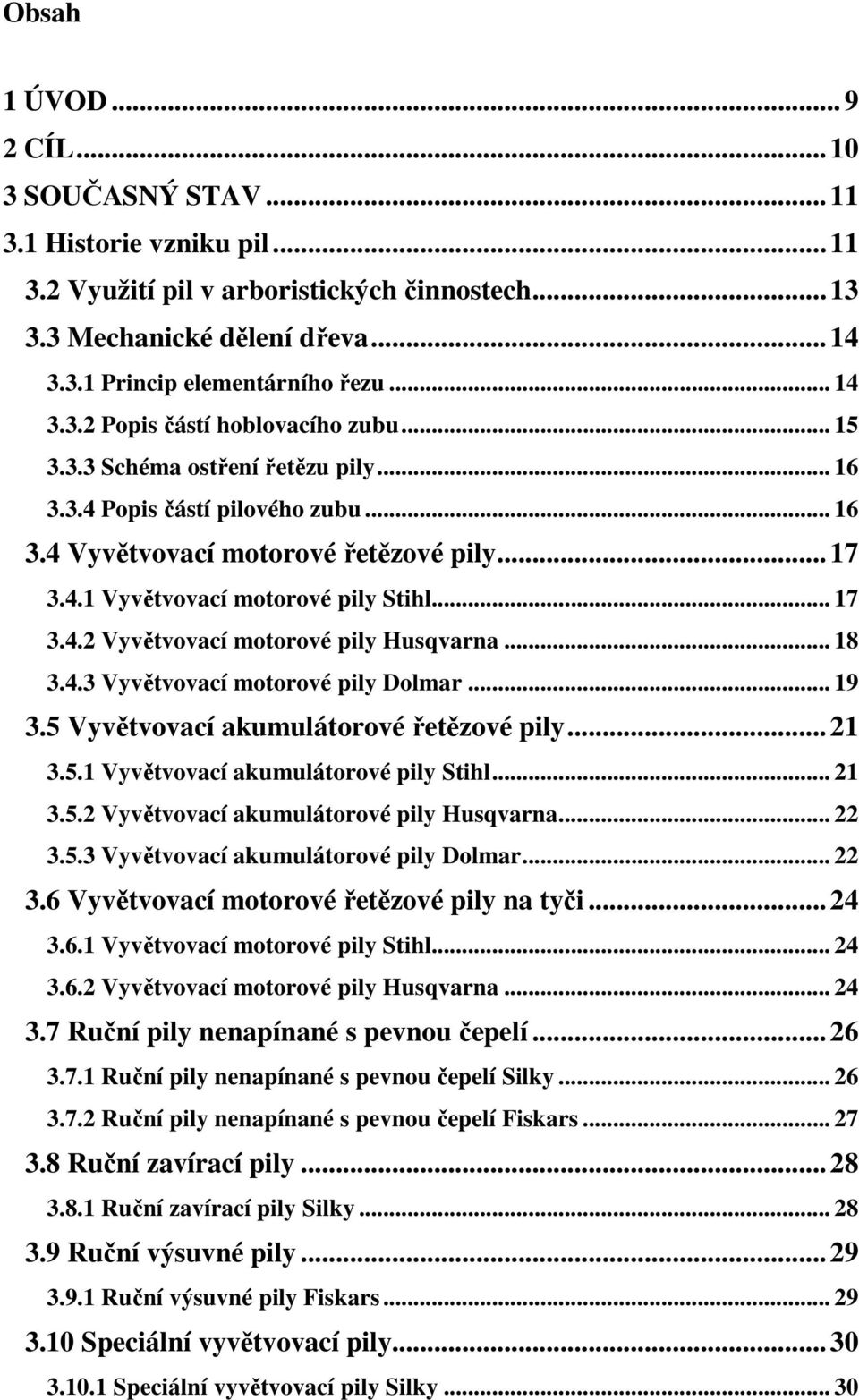

7 Obsah 1 ÚVOD CÍL SOUČASNÝ STAV Historie vzniku pil Využití pil v arboristických činnostech Mechanické dělení dřeva Princip elementárního řezu Popis částí hoblovacího zubu Schéma ostření řetězu pily Popis částí pilového zubu Vyvětvovací motorové řetězové pily Vyvětvovací motorové pily Stihl Vyvětvovací motorové pily Husqvarna Vyvětvovací motorové pily Dolmar Vyvětvovací akumulátorové řetězové pily Vyvětvovací akumulátorové pily Stihl Vyvětvovací akumulátorové pily Husqvarna Vyvětvovací akumulátorové pily Dolmar Vyvětvovací motorové řetězové pily na tyči Vyvětvovací motorové pily Stihl Vyvětvovací motorové pily Husqvarna Ruční pily nenapínané s pevnou čepelí Ruční pily nenapínané s pevnou čepelí Silky Ruční pily nenapínané s pevnou čepelí Fiskars Ruční zavírací pily Ruční zavírací pily Silky Ruční výsuvné pily Ruční výsuvné pily Fiskars Speciální vyvětvovací pily Speciální vyvětvovací pily Silky... 30

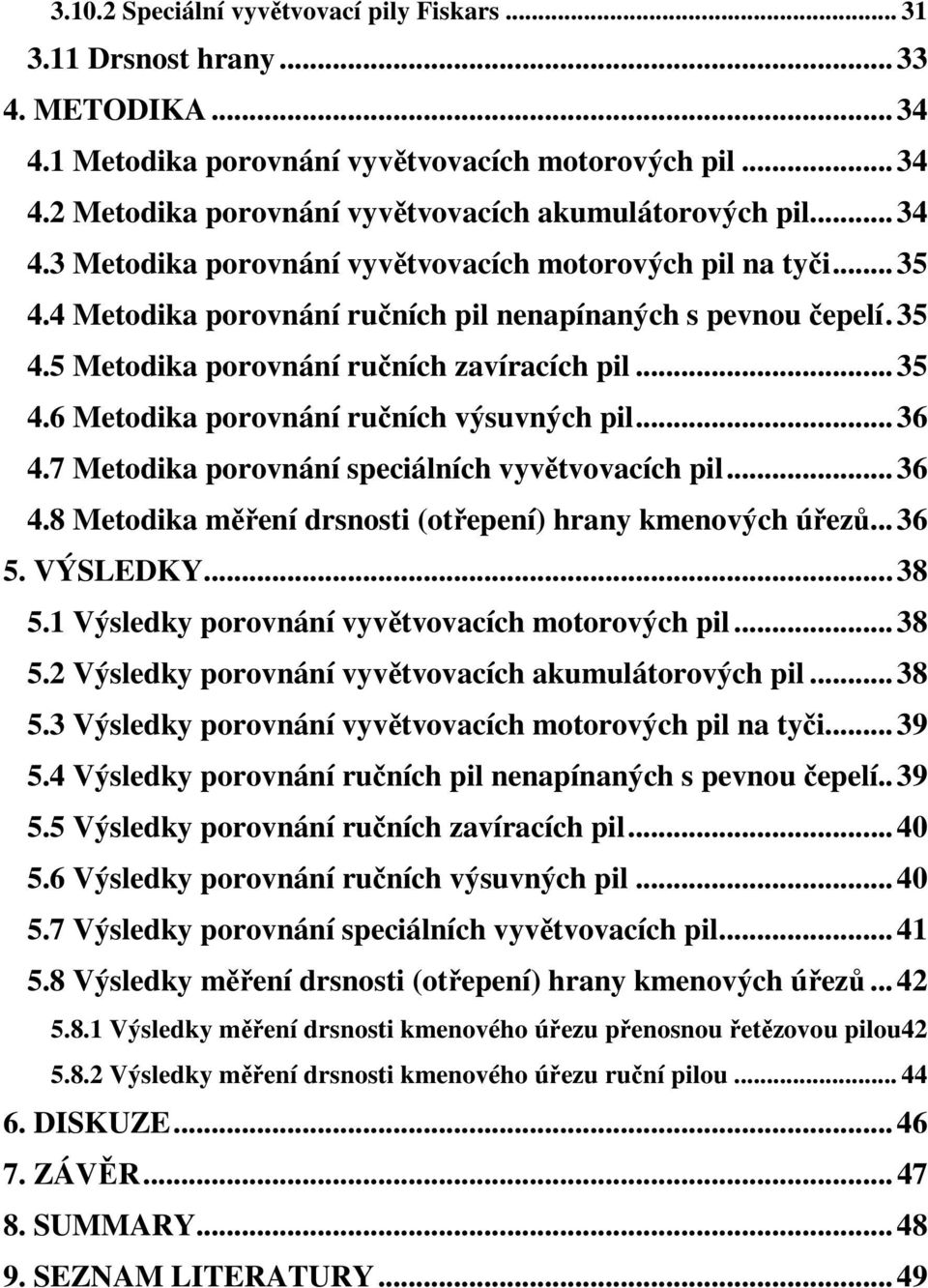

8 Speciální vyvětvovací pily Fiskars Drsnost hrany METODIKA Metodika porovnání vyvětvovacích motorových pil Metodika porovnání vyvětvovacích akumulátorových pil Metodika porovnání vyvětvovacích motorových pil na tyči Metodika porovnání ručních pil nenapínaných s pevnou čepelí Metodika porovnání ručních zavíracích pil Metodika porovnání ručních výsuvných pil Metodika porovnání speciálních vyvětvovacích pil Metodika měření drsnosti (otřepení) hrany kmenových úřezů VÝSLEDKY Výsledky porovnání vyvětvovacích motorových pil Výsledky porovnání vyvětvovacích akumulátorových pil Výsledky porovnání vyvětvovacích motorových pil na tyči Výsledky porovnání ručních pil nenapínaných s pevnou čepelí Výsledky porovnání ručních zavíracích pil Výsledky porovnání ručních výsuvných pil Výsledky porovnání speciálních vyvětvovacích pil Výsledky měření drsnosti (otřepení) hrany kmenových úřezů Výsledky měření drsnosti kmenového úřezu přenosnou řetězovou pilou Výsledky měření drsnosti kmenového úřezu ruční pilou DISKUZE ZÁVĚR SUMMARY SEZNAM LITERATURY... 49

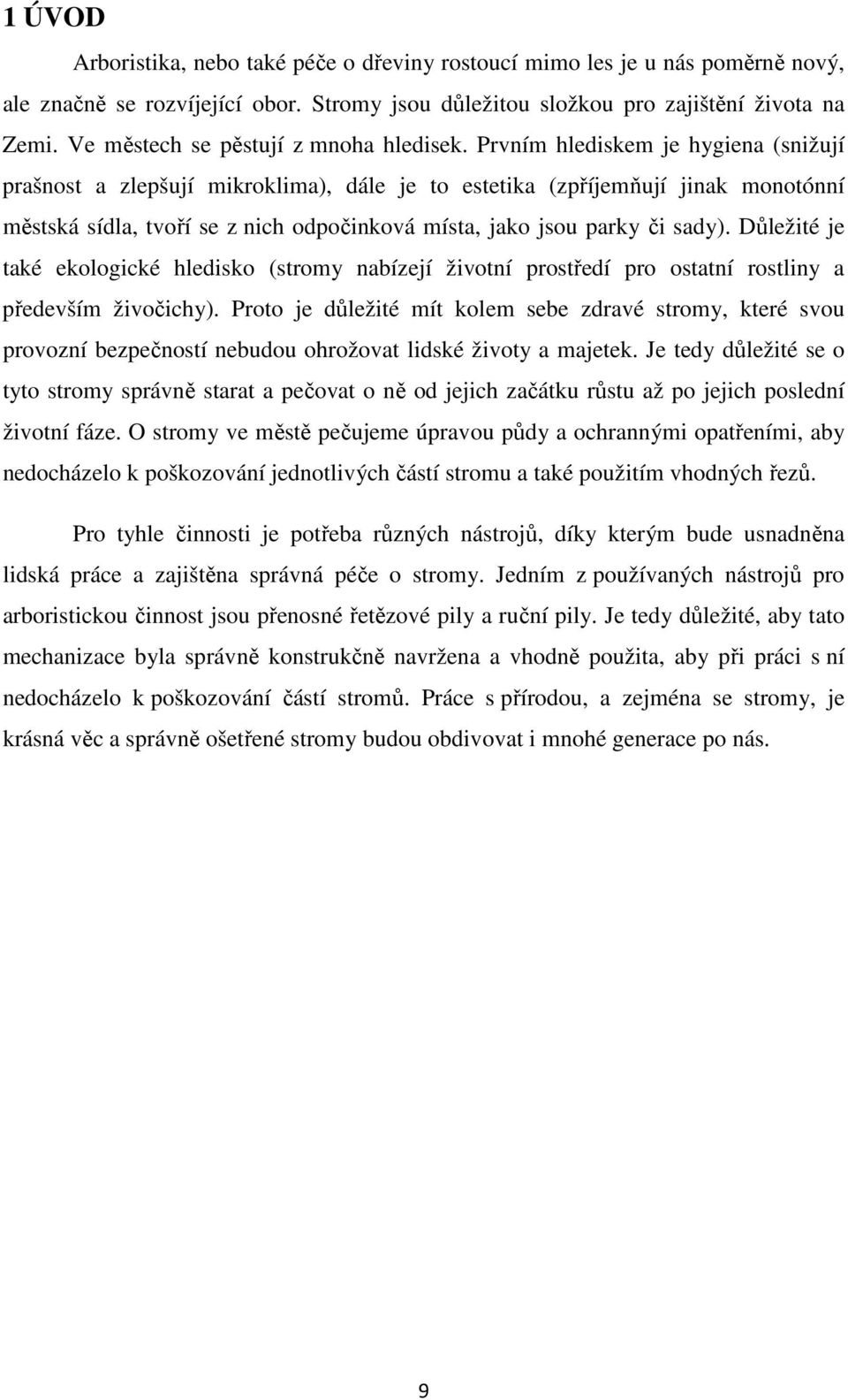

9 1 ÚVOD Arboristika, nebo také péče o dřeviny rostoucí mimo les je u nás poměrně nový, ale značně se rozvíjející obor. Stromy jsou důležitou složkou pro zajištění života na Zemi. Ve městech se pěstují z mnoha hledisek. Prvním hlediskem je hygiena (snižují prašnost a zlepšují mikroklima), dále je to estetika (zpříjemňují jinak monotónní městská sídla, tvoří se z nich odpočinková místa, jako jsou parky či sady). Důležité je také ekologické hledisko (stromy nabízejí životní prostředí pro ostatní rostliny a především živočichy). Proto je důležité mít kolem sebe zdravé stromy, které svou provozní bezpečností nebudou ohrožovat lidské životy a majetek. Je tedy důležité se o tyto stromy správně starat a pečovat o ně od jejich začátku růstu až po jejich poslední životní fáze. O stromy ve městě pečujeme úpravou půdy a ochrannými opatřeními, aby nedocházelo k poškozování jednotlivých částí stromu a také použitím vhodných řezů. Pro tyhle činnosti je potřeba různých nástrojů, díky kterým bude usnadněna lidská práce a zajištěna správná péče o stromy. Jedním z používaných nástrojů pro arboristickou činnost jsou přenosné řetězové pily a ruční pily. Je tedy důležité, aby tato mechanizace byla správně konstrukčně navržena a vhodně použita, aby při práci s ní nedocházelo k poškozování částí stromů. Práce s přírodou, a zejména se stromy, je krásná věc a správně ošetřené stromy budou obdivovat i mnohé generace po nás. 9
10 2 CÍL Cílem této bakalářské práce bylo porovnat kategorie přenosných řetězových pil a ručních pil, které se prodávají na našem trhu a jsou svou konstrukcí vhodné pro použití při arboristických činnostech. U motorových a akumulátorových řetězových pil byly hodnoceny funkční části pil. Tedy motor, hmotnost, délka lišty. U vyvětvovacích motorových pil na tyči také jejich výškový dosah a u akumulátorových řetězových pil byl hodnocen i dodávaný akumulátor. Při hodnocení ručních pil jsem se zaměřil na délku ostří a jemnost ozubení pilových listů. U speciálních ručních pil byla do hodnocení přidána také hmotnost a maximální délka pily včetně násady. Dále byla zpracována historie vývoje pil a použití pil v arboristických činnostech. Zpracována byla také metoda třískového dělení dřeva. Závěrem bylo provedeno laboratorní měření drsnosti hrany dřeva po řezu přenosnou řetězovou motorovou pilou a ruční pilou. 10

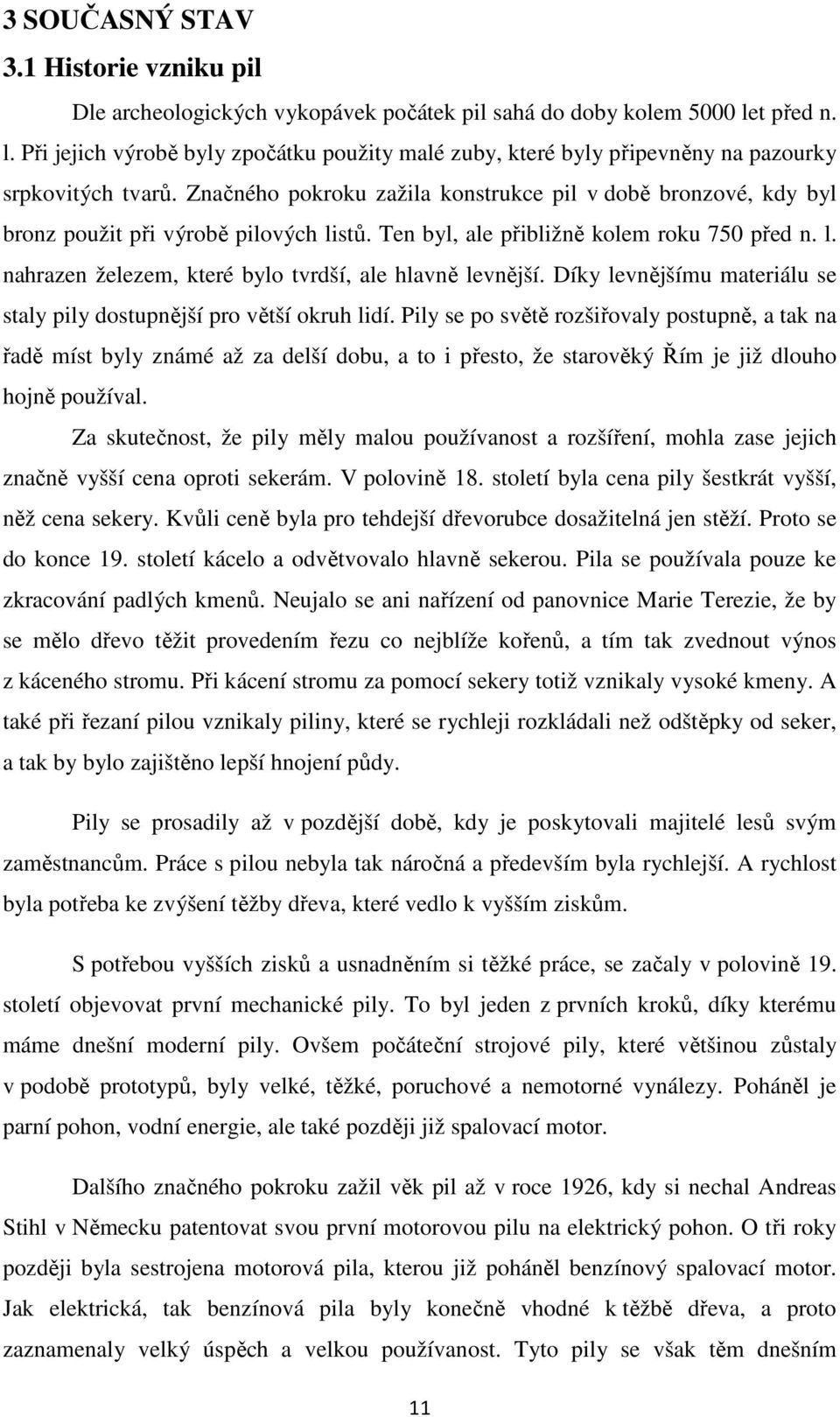

11 3 SOUČASNÝ STAV 3.1 Historie vzniku pil Dle archeologických vykopávek počátek pil sahá do doby kolem 5000 let před n. l. Při jejich výrobě byly zpočátku použity malé zuby, které byly připevněny na pazourky srpkovitých tvarů. Značného pokroku zažila konstrukce pil v době bronzové, kdy byl bronz použit při výrobě pilových listů. Ten byl, ale přibližně kolem roku 750 před n. l. nahrazen železem, které bylo tvrdší, ale hlavně levnější. Díky levnějšímu materiálu se staly pily dostupnější pro větší okruh lidí. Pily se po světě rozšiřovaly postupně, a tak na řadě míst byly známé až za delší dobu, a to i přesto, že starověký Řím je již dlouho hojně používal. Za skutečnost, že pily měly malou používanost a rozšíření, mohla zase jejich značně vyšší cena oproti sekerám. V polovině 18. století byla cena pily šestkrát vyšší, něž cena sekery. Kvůli ceně byla pro tehdejší dřevorubce dosažitelná jen stěží. Proto se do konce 19. století kácelo a odvětvovalo hlavně sekerou. Pila se používala pouze ke zkracování padlých kmenů. Neujalo se ani nařízení od panovnice Marie Terezie, že by se mělo dřevo těžit provedením řezu co nejblíže kořenů, a tím tak zvednout výnos z káceného stromu. Při kácení stromu za pomocí sekery totiž vznikaly vysoké kmeny. A také při řezaní pilou vznikaly piliny, které se rychleji rozkládali než odštěpky od seker, a tak by bylo zajištěno lepší hnojení půdy. Pily se prosadily až v pozdější době, kdy je poskytovali majitelé lesů svým zaměstnancům. Práce s pilou nebyla tak náročná a především byla rychlejší. A rychlost byla potřeba ke zvýšení těžby dřeva, které vedlo k vyšším ziskům. S potřebou vyšších zisků a usnadněním si těžké práce, se začaly v polovině 19. století objevovat první mechanické pily. To byl jeden z prvních kroků, díky kterému máme dnešní moderní pily. Ovšem počáteční strojové pily, které většinou zůstaly v podobě prototypů, byly velké, těžké, poruchové a nemotorné vynálezy. Poháněl je parní pohon, vodní energie, ale také později již spalovací motor. Dalšího značného pokroku zažil věk pil až v roce 1926, kdy si nechal Andreas Stihl v Německu patentovat svou první motorovou pilu na elektrický pohon. O tři roky později byla sestrojena motorová pila, kterou již poháněl benzínový spalovací motor. Jak elektrická, tak benzínová pila byly konečně vhodné k těžbě dřeva, a proto zaznamenaly velký úspěch a velkou používanost. Tyto pily se však těm dnešním 11

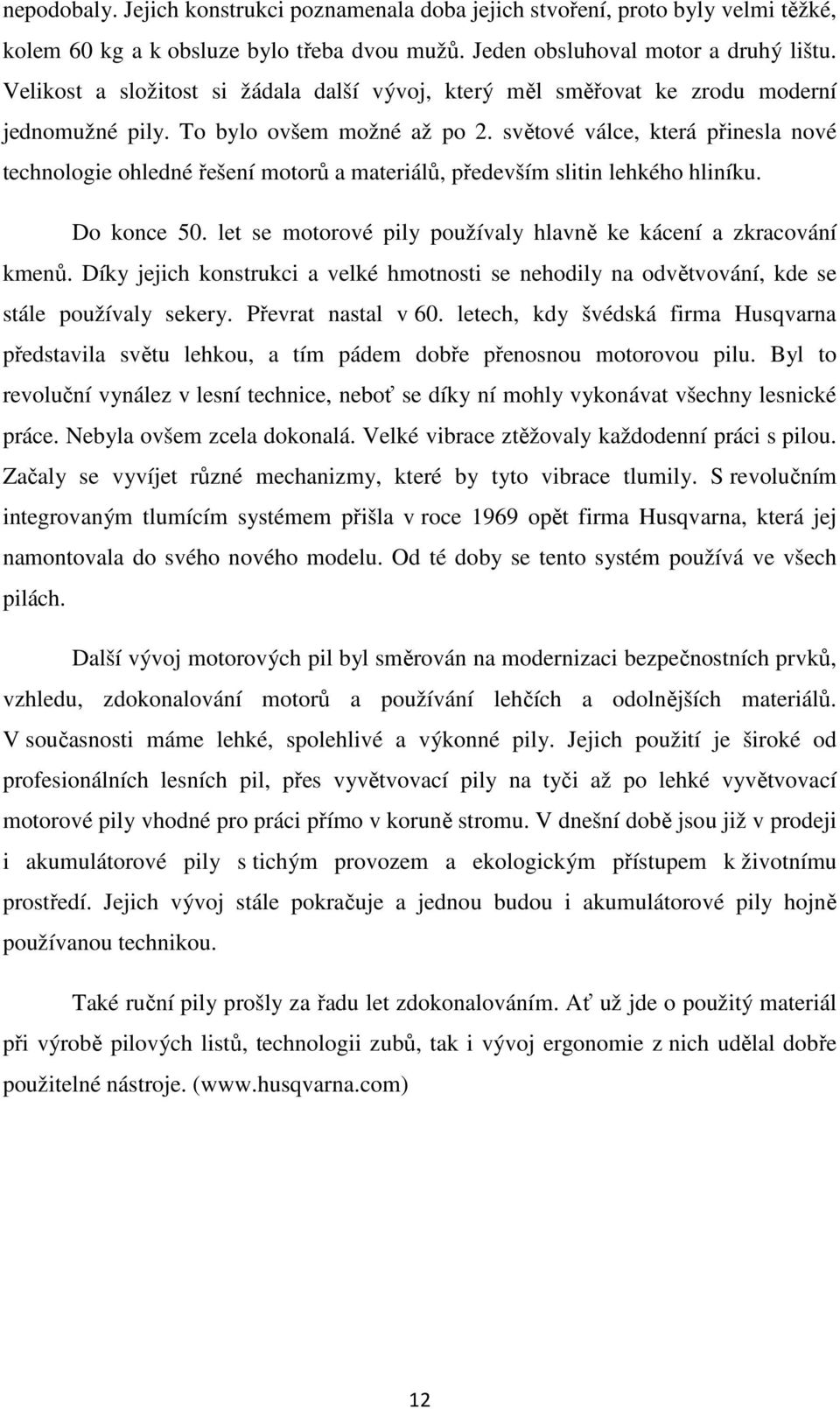

12 nepodobaly. Jejich konstrukci poznamenala doba jejich stvoření, proto byly velmi těžké, kolem 60 kg a k obsluze bylo třeba dvou mužů. Jeden obsluhoval motor a druhý lištu. Velikost a složitost si žádala další vývoj, který měl směřovat ke zrodu moderní jednomužné pily. To bylo ovšem možné až po 2. světové válce, která přinesla nové technologie ohledné řešení motorů a materiálů, především slitin lehkého hliníku. Do konce 50. let se motorové pily používaly hlavně ke kácení a zkracování kmenů. Díky jejich konstrukci a velké hmotnosti se nehodily na odvětvování, kde se stále používaly sekery. Převrat nastal v 60. letech, kdy švédská firma Husqvarna představila světu lehkou, a tím pádem dobře přenosnou motorovou pilu. Byl to revoluční vynález v lesní technice, neboť se díky ní mohly vykonávat všechny lesnické práce. Nebyla ovšem zcela dokonalá. Velké vibrace ztěžovaly každodenní práci s pilou. Začaly se vyvíjet různé mechanizmy, které by tyto vibrace tlumily. S revolučním integrovaným tlumícím systémem přišla v roce 1969 opět firma Husqvarna, která jej namontovala do svého nového modelu. Od té doby se tento systém používá ve všech pilách. Další vývoj motorových pil byl směrován na modernizaci bezpečnostních prvků, vzhledu, zdokonalování motorů a používání lehčích a odolnějších materiálů. V současnosti máme lehké, spolehlivé a výkonné pily. Jejich použití je široké od profesionálních lesních pil, přes vyvětvovací pily na tyči až po lehké vyvětvovací motorové pily vhodné pro práci přímo v koruně stromu. V dnešní době jsou již v prodeji i akumulátorové pily s tichým provozem a ekologickým přístupem k životnímu prostředí. Jejich vývoj stále pokračuje a jednou budou i akumulátorové pily hojně používanou technikou. Také ruční pily prošly za řadu let zdokonalováním. Ať už jde o použitý materiál při výrobě pilových listů, technologii zubů, tak i vývoj ergonomie z nich udělal dobře použitelné nástroje. ( 12
13 3.2 Využití pil v arboristických činnostech Mezi první, a zároveň nejběžnější činnost využití řetězové a ruční pily, patří řez stromů. Použití ruční pily je vhodné na průměry do 10 cm. Na větší průměry je vhodnější použít již pilu řetězovou. Práci s řetězovou pilou v koruně stromu by měli provádět pouze zkušení pracovníci, kteří byli proškoleni nařízením vlády 362/2005 Sb., ze dne 17. srpna Nevýhodou řetězové pily je, že se s ní nesmí pracovat na žebříku, ale z plošiny kde může pracovník pevně stát. I při práci na plošině se ovšem s řetězovou pilou může pracovat pouze do prsní výšky. Pracovník i pila musí být upoutáni. Při vykonávání činnosti nesmí nikdo pracovat pod nebo nad vykonávanou činností. Nejčastěji se řez provádí metodou řezu natřikrát. Díky použití této metody se zabrání nežádoucímu vytržení vláken kmene. Další metodou je kácení stromů, kde najde uplatnění řetězová pila. Z pohledu arboristiky jde většinou o rizikové kácení. Pokácením rizikového stromu se sice trvale odstraní zdroj, který ohrožuje provozní bezpečnost, ale také se jedná o nenávratný zásah. (Kolařík a kol. 2010) V městském prostředí nejde většinou strom bezeškodně pokácet běžným způsobem, a to z důvodu bezpečnosti pro okolí. Často jde o kácení blízko budov, či jinak hodnotných prvků. Zde se nejčastěji používá metoda postupného kácení stromu. Při této činnosti pracovník postupuje postupně od spodní části stromu až k vrchní části. Využívá při tomto výstupu lezeckou techniku a arboristické vybavení (ocelové stupačky, sedák, bezpečnostní helmu, pilu a další vybavení) a postupně odvětvuje za pomocí vyvětvovací řetězové pily větve až do vrchní části. Po odvětvení stromu započne jeho postupné kácení v podobě opačného postupu, jako při výstupu do koruny. Vrchní části stromu jsou po určitých kusech odřezávány a buď volně shozeny dolů, nebo většinou za pomocí lan postupně spuštěny, aby nedošlo ke škodám na zdraví či majetku. (Neruda a kol. 2014) Zejména díky rozvoji mezinárodní spolupráce se velice rychle rozšiřují nejnovější poznatky o správné péči o stromy (Kolařík a kol. 2003). 13

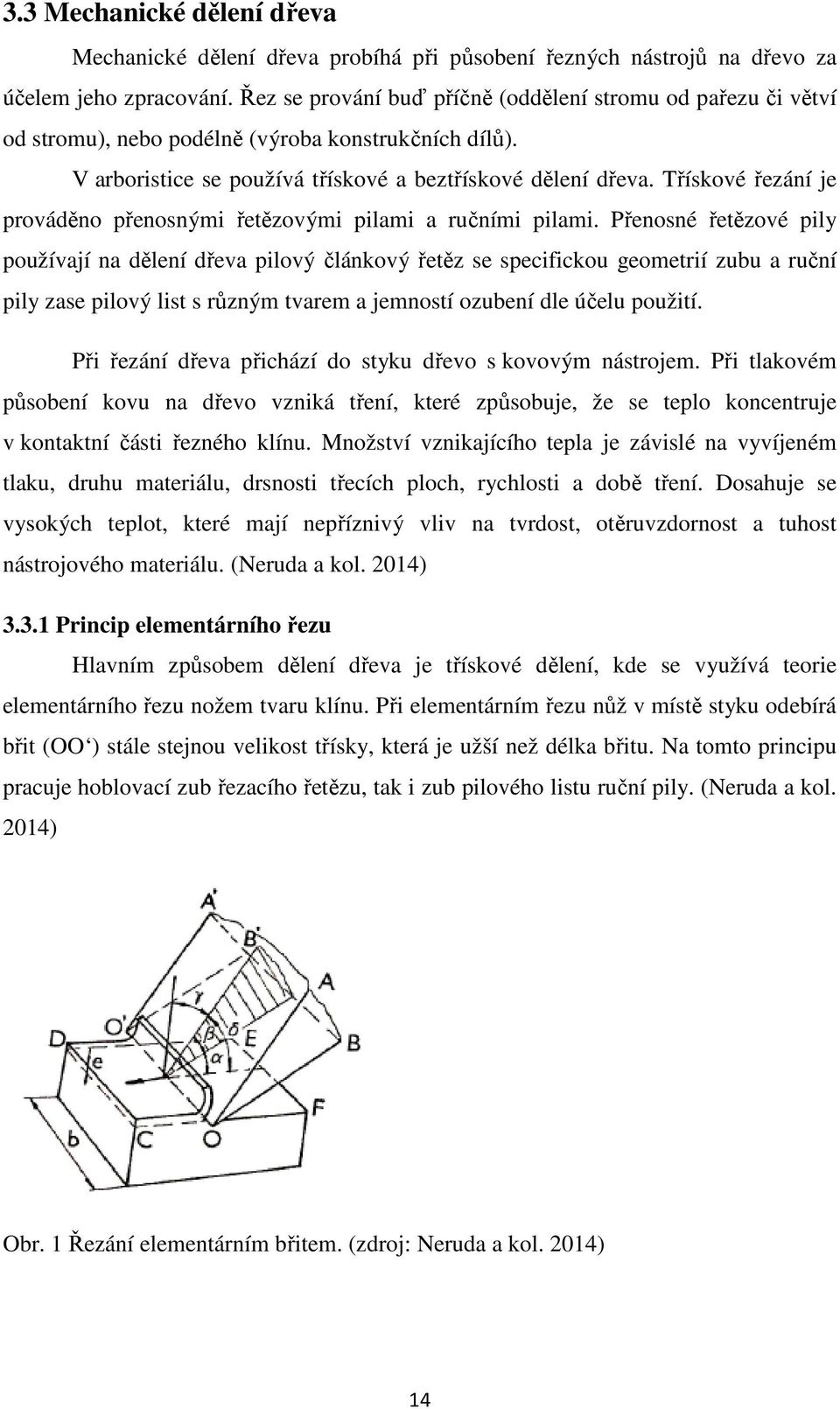

14 3.3 Mechanické dělení dřeva Mechanické dělení dřeva probíhá při působení řezných nástrojů na dřevo za účelem jeho zpracování. Řez se prování buď příčně (oddělení stromu od pařezu či větví od stromu), nebo podélně (výroba konstrukčních dílů). V arboristice se používá třískové a beztřískové dělení dřeva. Třískové řezání je prováděno přenosnými řetězovými pilami a ručními pilami. Přenosné řetězové pily používají na dělení dřeva pilový článkový řetěz se specifickou geometrií zubu a ruční pily zase pilový list s různým tvarem a jemností ozubení dle účelu použití. Při řezání dřeva přichází do styku dřevo s kovovým nástrojem. Při tlakovém působení kovu na dřevo vzniká tření, které způsobuje, že se teplo koncentruje v kontaktní části řezného klínu. Množství vznikajícího tepla je závislé na vyvíjeném tlaku, druhu materiálu, drsnosti třecích ploch, rychlosti a době tření. Dosahuje se vysokých teplot, které mají nepříznivý vliv na tvrdost, otěruvzdornost a tuhost nástrojového materiálu. (Neruda a kol. 2014) Princip elementárního řezu Hlavním způsobem dělení dřeva je třískové dělení, kde se využívá teorie elementárního řezu nožem tvaru klínu. Při elementárním řezu nůž v místě styku odebírá břit (OO ) stále stejnou velikost třísky, která je užší než délka břitu. Na tomto principu pracuje hoblovací zub řezacího řetězu, tak i zub pilového listu ruční pily. (Neruda a kol. 2014) Obr. 1 Řezání elementárním břitem. (zdroj: Neruda a kol. 2014) 14

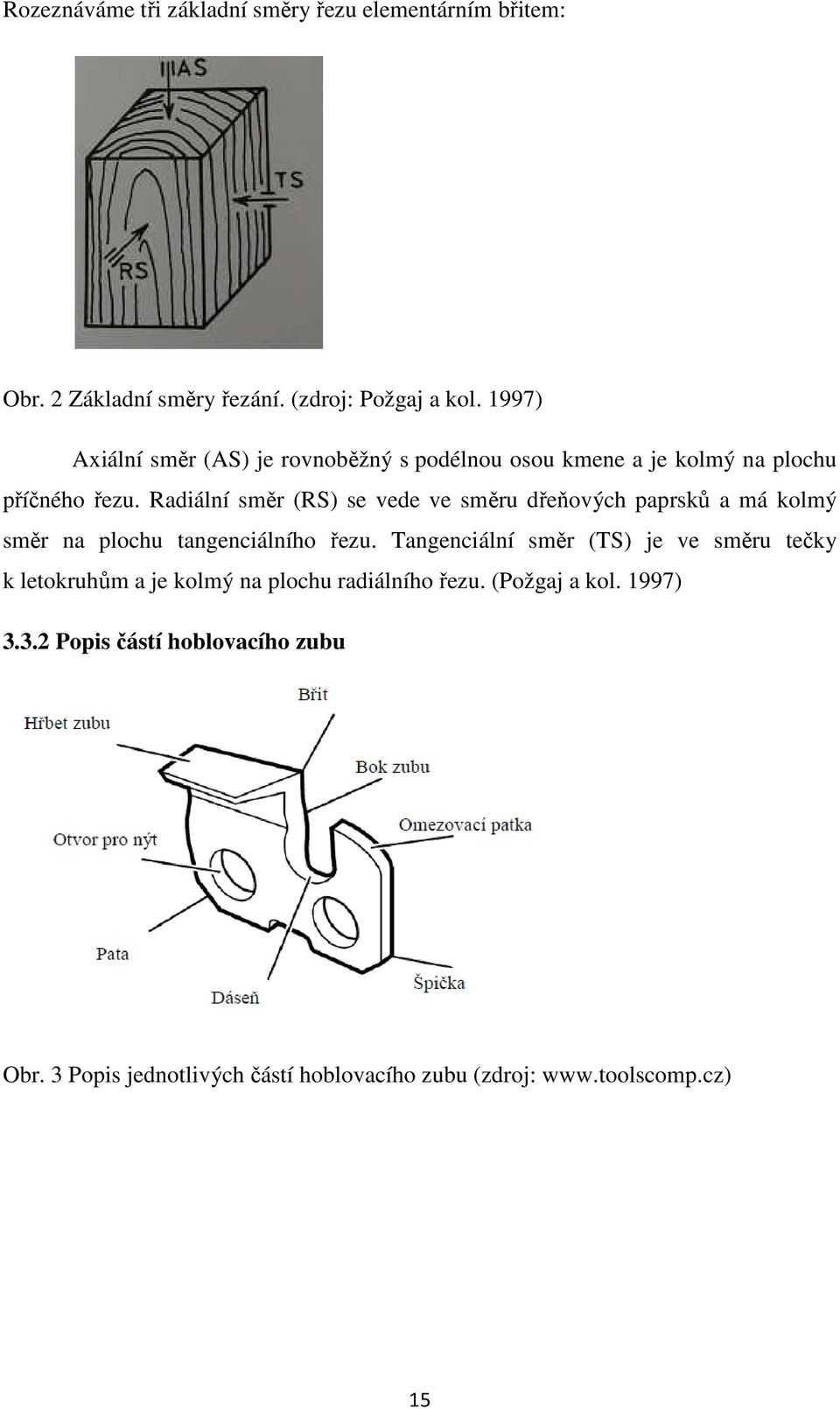

15 Rozeznáváme tři základní směry řezu elementárním břitem: Obr. 2 Základní směry řezání. (zdroj: Požgaj a kol. 1997) Axiální směr (AS) je rovnoběžný s podélnou osou kmene a je kolmý na plochu příčného řezu. Radiální směr (RS) se vede ve směru dřeňových paprsků a má kolmý směr na plochu tangenciálního řezu. Tangenciální směr (TS) je ve směru tečky k letokruhům a je kolmý na plochu radiálního řezu. (Požgaj a kol. 1997) Popis částí hoblovacího zubu Obr. 3 Popis jednotlivých částí hoblovacího zubu (zdroj: 15
16 3.3.3 Schéma ostření řetězu pily Obr. 4 Princip ostření hoblovacího zubu (zdroj: Popis částí pilového zubu Z hlediska ozubení dělíme ruční pily: -Pily s nesouměrným ozubením, které řežou buď tahovým pohybem směrem k tělu, nebo pohybem tlakovým vykonávaným směrem od těla. -Pily se souměrným ozubením, řežou v obou pohybech, jak tahovým, tak tlakovým. -Pily s velkým (hrubým) typem zubů, jsou vhodné především k řezání do čerstvého dřeva. Velké (hrubé) zuby se tak rychle neucpávají jako mále (jemné). Velké zuby mohou odebírat rychleji velké množství materiálu, to ale způsobuje hrubé řezné plochy. -Pily s malým (jemným) typem zubu, jsou vhodné k řezání především suchého dřeva. V případě řezání čerstvého dřeva se malé zuby pily ucpávají a řez není efektivní. Řez suchého dřeva je velmi hladký a přesný. ( Obr. 5 Popis jednotlivých částí pilového zubu (zdroj: 16

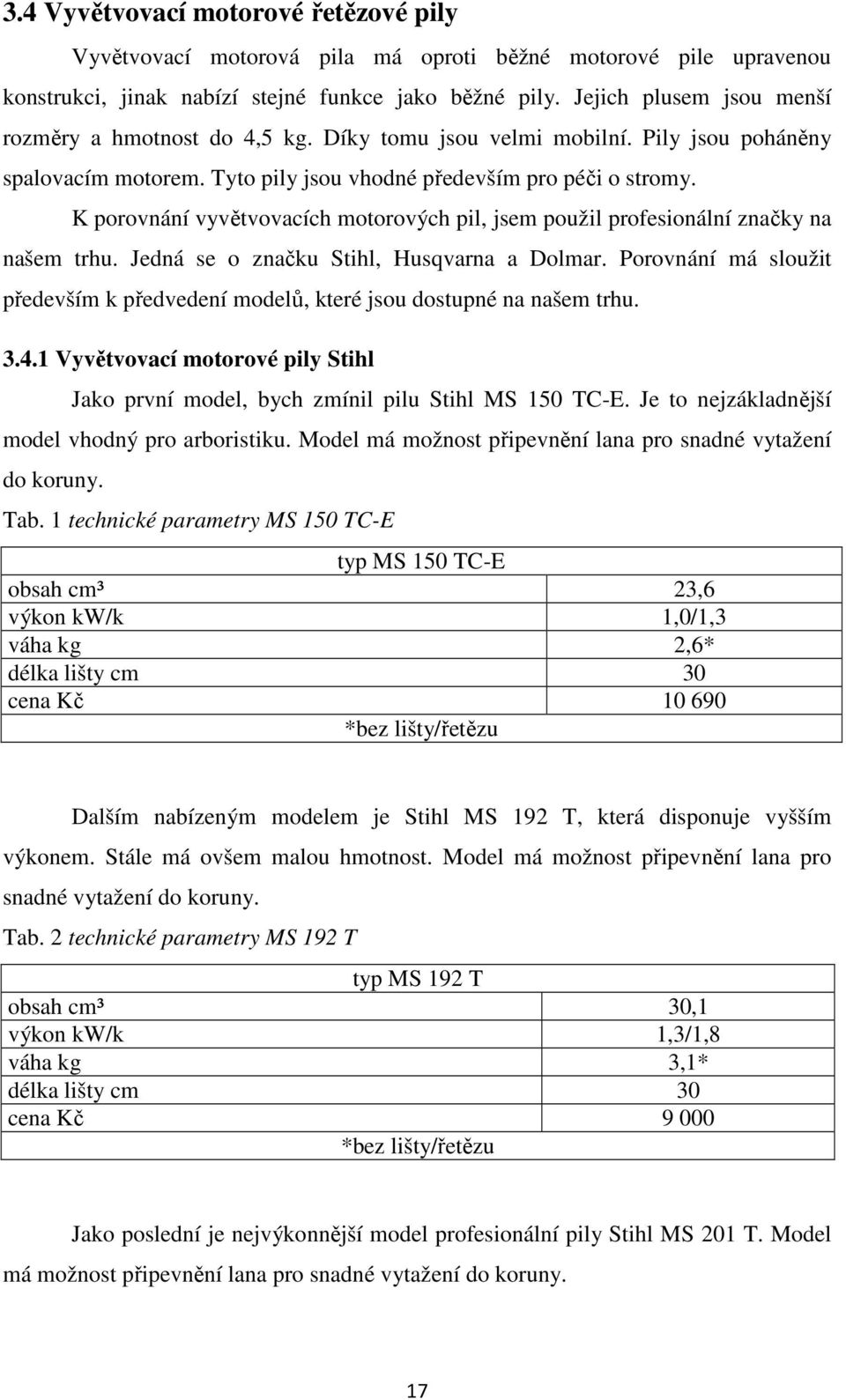

17 3.4 Vyvětvovací motorové řetězové pily Vyvětvovací motorová pila má oproti běžné motorové pile upravenou konstrukci, jinak nabízí stejné funkce jako běžné pily. Jejich plusem jsou menší rozměry a hmotnost do 4,5 kg. Díky tomu jsou velmi mobilní. Pily jsou poháněny spalovacím motorem. Tyto pily jsou vhodné především pro péči o stromy. K porovnání vyvětvovacích motorových pil, jsem použil profesionální značky na našem trhu. Jedná se o značku Stihl, Husqvarna a Dolmar. Porovnání má sloužit především k předvedení modelů, které jsou dostupné na našem trhu Vyvětvovací motorové pily Stihl Jako první model, bych zmínil pilu Stihl MS 150 TC-E. Je to nejzákladnější model vhodný pro arboristiku. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 1 technické parametry MS 150 TC-E typ MS 150 TC-E obsah cm³ 23,6 výkon kw/k 1,0/1,3 váha kg 2,6* délka lišty cm 30 cena Kč *bez lišty/řetězu Dalším nabízeným modelem je Stihl MS 192 T, která disponuje vyšším výkonem. Stále má ovšem malou hmotnost. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 2 technické parametry MS 192 T typ MS 192 T obsah cm³ 30,1 výkon kw/k 1,3/1,8 váha kg 3,1* délka lišty cm 30 cena Kč *bez lišty/řetězu Jako poslední je nejvýkonnější model profesionální pily Stihl MS 201 T. Model má možnost připevnění lana pro snadné vytažení do koruny. 17
18 Tab. 3 technické parametry MS 201 T typ MS 201 T obsah cm³ 35,2 výkon kw/k 1,8/2,4 váha kg 3,7* délka lišty cm 35 cena Kč *bez lišty/řetězu Vyvětvovací motorové pily Husqvarna První model nabízený firmou Husqvarna nese označení T425. Lehká a kompaktní pila dostačujícího výkonu. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 4 technické parametry T425 typ T425 obsah cm³ 25,4 výkon kw/k 1,0/1,3 váha kg 3* délka lišty cm 25cm cena Kč *bez lišty/řetězu Druhý model T435 je středně výkonná pila vhodná pro práci v koruně. Může se na ni instalovat lišta až do velikosti 35 cm. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 5 technické parametry T435 typ T435 obsah cm³ 35,2 výkon kw/k 1,5/2 váha kg 3,4* délka lišty cm 30/35 cena Kč *bez lišty/řetězu Poslední model T540 XP je nejvýkonnější z řady T. Profesionální pila je vhodná pro časté práce v korunách. Možnost osazení lišty do 40 cm. Model má možnost připevnění lana pro snadné vytažení do koruny. 18

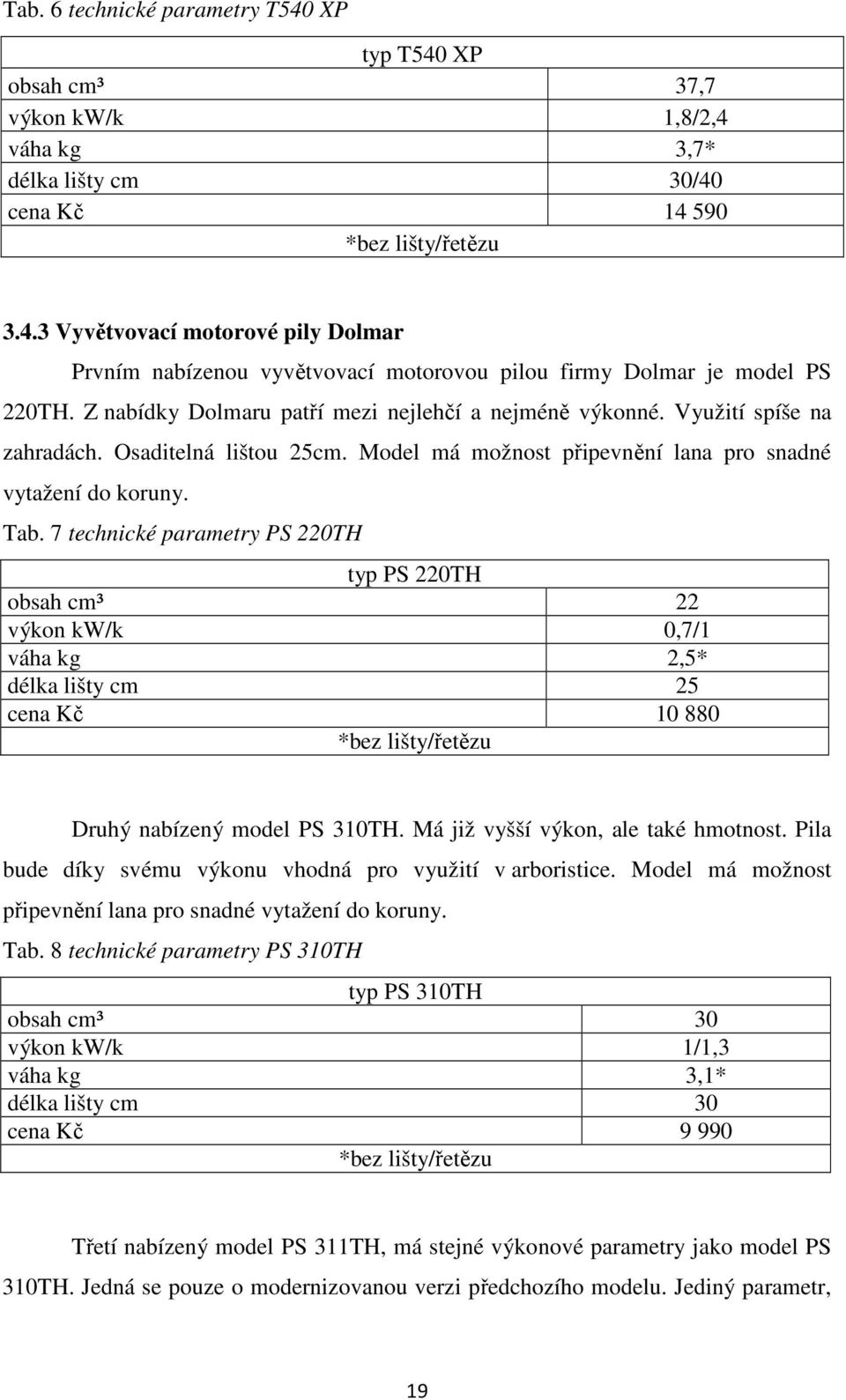

19 Tab. 6 technické parametry T540 XP typ T540 XP obsah cm³ 37,7 výkon kw/k 1,8/2,4 váha kg 3,7* délka lišty cm 30/40 cena Kč *bez lišty/řetězu Vyvětvovací motorové pily Dolmar Prvním nabízenou vyvětvovací motorovou pilou firmy Dolmar je model PS 220TH. Z nabídky Dolmaru patří mezi nejlehčí a nejméně výkonné. Využití spíše na zahradách. Osaditelná lištou 25cm. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 7 technické parametry PS 220TH typ PS 220TH obsah cm³ 22 výkon kw/k 0,7/1 váha kg 2,5* délka lišty cm 25 cena Kč *bez lišty/řetězu Druhý nabízený model PS 310TH. Má již vyšší výkon, ale také hmotnost. Pila bude díky svému výkonu vhodná pro využití v arboristice. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 8 technické parametry PS 310TH typ PS 310TH obsah cm³ 30 výkon kw/k 1/1,3 váha kg 3,1* délka lišty cm 30 cena Kč *bez lišty/řetězu Třetí nabízený model PS 311TH, má stejné výkonové parametry jako model PS 310TH. Jedná se pouze o modernizovanou verzi předchozího modelu. Jediný parametr, 19

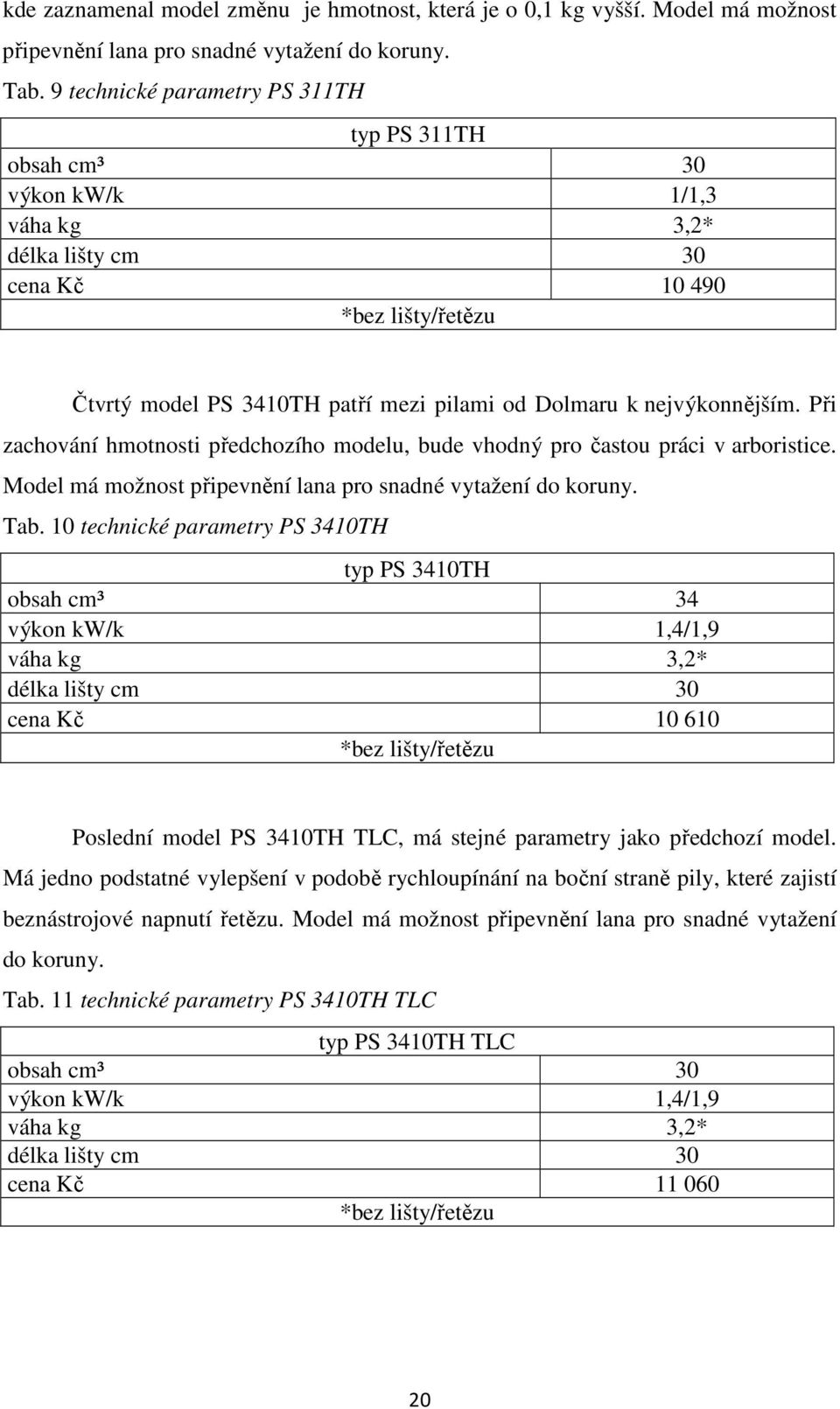

20 kde zaznamenal model změnu je hmotnost, která je o 0,1 kg vyšší. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 9 technické parametry PS 311TH typ PS 311TH obsah cm³ 30 výkon kw/k 1/1,3 váha kg 3,2* délka lišty cm 30 cena Kč *bez lišty/řetězu Čtvrtý model PS 3410TH patří mezi pilami od Dolmaru k nejvýkonnějším. Při zachování hmotnosti předchozího modelu, bude vhodný pro častou práci v arboristice. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 10 technické parametry PS 3410TH typ PS 3410TH obsah cm³ 34 výkon kw/k 1,4/1,9 váha kg 3,2* délka lišty cm 30 cena Kč *bez lišty/řetězu Poslední model PS 3410TH TLC, má stejné parametry jako předchozí model. Má jedno podstatné vylepšení v podobě rychloupínání na boční straně pily, které zajistí beznástrojové napnutí řetězu. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 11 technické parametry PS 3410TH TLC typ PS 3410TH TLC obsah cm³ 30 výkon kw/k 1,4/1,9 váha kg 3,2* délka lišty cm 30 cena Kč *bez lišty/řetězu 20
21 3.5 Vyvětvovací akumulátorové řetězové pily Vyvětvovací akumulátorová pila, zažívá v dnešní době velký pokrok. Jako první se na Evropský trh dostala řetězová aku-pila od značky Makita. Měla sloužit především na zahradách, při prořezávkách. Ale i v té době již zdokonalené NiCd akumulátory nemohly konkurovat elektrickým pilám s výkonem nad 1600W. Na jeden akumulátor se mohlo provést jen několik desítek řezů větví o průměru kolem 5 cm. Teprve až s příchodem lithium-iontovým akumulátorů, které disponovaly dvojnásobnou měrnou kapacitou, větší životností, vyloučením samovybíjení, a odpadnutím paměťového efektu se posunulo využití aku-pil značně dopředu. S lepším akumulátorem se mohl zvednout i výkon samotného elektromotoru. To vedlo k použití větších řetězových lišt, u značky Husqvarna až do 35 cm. Dnešní jednoruční aku-pily dokáží plně konkurovat vyvětvovacím motorovým pilám. Mohou používat carvingovou lištu a s použitím pilového řetězu o rozteči 1/4", který zajistí velmi čistý řez, bez okolního poškození kůry, se hodí pro využití v arboristice. Další plusem je minimální pracovní hluk a nulové emise. Akumulátor se nabije na 100% za 1,5 hodiny, v případě potřeby nabití na 80% zabere pouze 45 minut. S pokračujícím vývojem by mohly aku-pily jednou konkurovat i profesionálním lesním motorovým pilám. ( U akumulátorových řetězových pil jsem použil stejné značky Stihl, Husqvarna, a Dolmar. Chtěl jsem seznámit s nabídkou akumulátorových pil na našem trhu Vyvětvovací akumulátorové pily Stihl Mezi vyvětvovacími aku-pilami má značka Stihl jediný model s označením MSA 160 T. Velmi lehká kompaktní pila, s možností přikoupení akumulátorů různých kapacit, zajistí dlouhé pracovní nasazení. Pila je vhodná pro arboristické práce. Model má možnost připevnění lana pro snadné vytažení do koruny. Tab. 12 technické parametry MSA 160 T typ MSA 160 T napětí akumulátoru V 36 váha kg 2,3* délka lišty cm 25 cena Kč ** **cena bez akumulátoru a nabíječky *bez akumulátoru nabídka akumulátorů Wh 120, 160,
22 3.5.2 Vyvětvovací akumulátorové pily Husqvarna Jediným zástupcem vyvětvovacích aku-pil značky Husqvarna je model T536Li XP. Pila dostala v roce 2013 ocenění Red Dot za design. Lehká profesionální pila s dobrým výkonem a výdrží. Možnost osazením lišty až do 35 cm. Model má možnost připevnění lana pro snadné vytažení do koruny. Vhodná zejména pro arboristické činnosti. Tab. 13 technické parametry T536Li XP typ T536Li XP napětí akumulátoru V 36 váha kg 2,4* délka lišty cm 25/35 cena Kč ** **cena bez akumulátoru a nabíječky *bez akumulátoru, lišty/řetězu nabídka akumulátorů Wh 110, Vyvětvovací akumulátorové pily Dolmar Značka Dolmar nabízí 3 druhy aku-pil. První model je AS3626. Malá kompaktní pila vhodná pro arboristiku. Model má možnost připevnění lana pro snadné vytažení do koruny. Nemá vestavěný akumulátor v těle přístroje, proto by mohla být zranitelnější při pádu z výšky. Pila má systém snadného napnutí řetězu. Tab. 14 technické parametry AS3626 typ AS3626 napětí akumulátoru V 36 váha kg 2,5* délka lišty cm 25 cena Kč 7 000** **cena bez akumulátoru a nabíječky *bez akumulátoru, lišty/řetězu nabídka akumulátorů Wh 80 Druhým modelem, který má Dolmar v nabídce je pila AS3626 LG. Pila má stejné parametry jako předchozí model, rozdíl je pouze v obsahu balení. Balení obsahuje i akumulátor a nabíječku, které se musí u modelu AS3626 dokoupit Pila má systém snadného napnutí řetězu. 22
23 Tab. 15 technické parametry AS3626 LG typ AS3626 LG napětí akumulátoru V 36 váha kg 2,5* délka lišty cm 25 cena Kč **cena bez akumulátoru a nabíječky *bez akumulátoru, lišty/řetězu nabídka akumulátorů Wh v ceně 80 Poslední model AS1812 LGE je z nabídky Dolmaru nejmenší. Lišta má pouhých 11,5 cm. Model má možnost připevnění lana pro snadné vytažení do koruny. Pila je velmi vhodná pro arboristické účely. Má ovšem velmi zranitelný akumulátor a tak by mohl být poškozen při pádu. Akumulátor má i jednu podstatnou výhodu, je univerzální, a tak jde použít i v jiných zařízeních od firmy Dolmar či Makita. Balení obsahuje bohaté příslušenství, najdeme v něm kromě samotné pily, také druhý akumulátor, nabíječku a kvalitní kufr na přenos pily i s příslušenstvím. Pila má systém snadného napnutí řetězu. Tab. 16 technické parametry AS1812 LGE typ AS1812 LGE napětí akumulátoru V 18 váha kg 2,2* délka lišty cm 11,5 cena Kč **cena bez akumulátoru a nabíječky *bez akumulátoru, lišty/řetězu nabídka akumulátorů Wh v ceně 60 2kusy 23
24 3.6 Vyvětvovací motorové řetězové pily na tyči Vyvětvovací motorová pila na tyči je na jedné straně opatřena spalovacím motorem, který je připojen pomocí dlouhé teleskopické tyče k řezacímu ústrojí. Uvnitř tyče je uložen hnací hřídel, díky kterému je zajištěn přenos kroutícího momentu k řezacímu ústrojí. Popsané vyvětvovací motorové pily budou zastoupeny pouze značkami Stihl a Husqvarna. Značka Dolmar v téhle kategorii nabízí pouze elektrickou pilu, která není pro arboristické činnosti vhodná, proto nebyla zpracovaná Vyvětvovací motorové pily Stihl Vyvětvovací motorová pila je u značky Stihl zastoupena modelem HT 101. Pila obsahuje nový model motoru, který je patentovaný přímo firmou Stihl (4-Mix). S pilou, jde dosáhnou, až do výšky 5 m, proto je pila vhodná pro některé arboristické činnosti. Tab. 17 technické parametry HT 101 typ HT 101 obsah cm³ 31,4 výkon kw/k 1/1,3 váha kg 7,6* délka lišty cm 30 minimální délka cm 270 maximální délka cm 390 cena Kč *bez lišty/řetězu Vyvětvovací motorové pily Husqvarna Husqvarna nabízí model 327P5x. Jedná se o velmi lehkou pilu se speciálně tvarovanou řeznou hlavou pro usnadnění práce v zahoustlé koruně. Pila je vhodná pro arboristické činnosti. Tab. 18 technické parametry 327P5x typ 327P5x obsah cm³ 24,5 výkon kw/k 0,9/1,2 váha kg 6,4* délka lišty cm 25/30 minimální délka cm 275 maximální délka cm 350 cena Kč *bez lišty/řetězu 24
25 Druhý model 327PT5S, má stejnou motorovou specifikaci, jako předchozí model. Rozdíl je v řezné části. Díky rozteči řetězu 1/4" má jemnější řez s menším poškozením kůry. Proto je pila vhodná na využití v arboristice. Tab. 19 technické parametry 327PT5S typ 327PT5S obsah cm³ 24,5 výkon kw/k 0,9/1,2 váha kg 7,3* délka lišty cm 25/30 minimální délka cm 275 maximální délka cm 395 cena Kč *bez lišty/řetězu 25
26 3.7 Ruční pily nenapínané s pevnou čepelí Ruční nenapínané pily jsou tvořeny z pilového listu, který je opatřen ergonomickou dřevěnou či plastovou rukojetí. Nejčastější průměrná délka pilových listů činí mm. Hmotnost pily se pohybuje od 0,3 0,6 kg. Využívají se především k prořezávkám, ale také k nízkému vyvětvování. Některé pily jsou vybaveny speciálně konstruovanou rukojetí v podobě tuleje, která umožní pilku nasadit na speciální, často i teleskopické tyče, a použít je při středním a vysokém vyvětvování. (Neruda a kol. 2014) V porovnání jsem použil dvě značky pil na našem trhu. Jako první jsem použil značku Silky a jako druhou Fiskars Ruční pily nenapínané s pevnou čepelí Silky První modelovou řadou značky Silky jsou modely Gomtaro, které jsou nabízeny ve třech délkách pilového listu a ve dvou typech jemnosti ostří. Jsou opatřeny pouzdrem na opasek pro vyšší bezpečnost. Tab. 20 technické parametry Gomtaro Model Gomtaro Gomtaro Gomtaro Gomtaro Gomtaro Gomtaro délka ostří mm typ ozubení 8/1" 8/1" 8/1" 13/1" 13/1" 13/1" hrubé hrubé hrubé jemné jemné jemné pouzdro v ceně ano ano ano ano Ano ano cena Kč Další řada je Gomtaro Pro Sentei. Řada se vyznačuje žlutou barvou a speciálním pilovým listem, který je na začátku listu vybaven jemným ozubením, jež se využívá pro naříznutí a na hlavní části hrubým ozubením pro vedení hlavního řezu. Tab. 21 technické parametry Gomtaro Pro Sentei Model Gomtaro Pro Sentei Gomtaro Pro Sentei délka ostří mm typ ozubení 8/1" hrubé i 14/1" jemné 8/1" hrubé i 14/1" jemné pouzdro v ceně Ano Ano cena Kč Třetí řadou jdou modely Ginga 270. Řada Ginga se prodává s třemi typy jemnosti ozubení od středně hrubých až po ultra jemné. Výměna pilových listů je díky jeho speciálnímu upevnění velmi lehká a beznástrojová. Rukojeť je potažena specialní 26
27 gumou pro lepší držení pily. Pouzdro na pilu je vyrobeno z hliníku s lesklou povrchvou úpravou. Tab. 22 technické parametry Ginga Model Ginga Ginga Ginga délka ostří mm typ ozubení 10/1" středně hrubé 18/1" velmi jemné 22/1" ultra jemné pouzdro v ceně Ano ano ano cena Kč Ruční pily nenapínané s pevnou čepelí Fiskars Mezi ručními pilami s pevnou čepelí má firma Fiskars jediného zástupce. Pila nemá žádné označení, a tak se prodává pod názvem Fiskars pila s pevnou čepelí. Výhodou je oboustranné ostří, řez probíhá při pohybu k sobě, tak i při pohybu od sebe. Rukojeť má dobrý tvar pro pohodlný úchop a je potažena měkkou gumou. Je včetně plastového pouzdra na opasek. Tab. 23 technické parametry Fiskars s pevnou čepelí model Fiskars s pevnou čepelí délka ostří mm 330 typ ozubení 8/1" hrubé pouzdro v ceně Ano cena Kč
28 3.8 Ruční zavírací pily Ruční zavírací pily tvoří další skupinu ručních pil. Jsou tvořeny speciální rukojetí, která je v místě spojení s čepelí opatřena otočným šroubem, a tak jde pila sklopit o 180 a zajistit bezpečně v rukojeti. Nevýhodou je práce v koruně stromu, kde se pila musí otevírat a zavírat. Je spíše vhodná pro pozemní činnost při řezu stromů. V této kategorii byla porovnána pouze značka Silky, protože značka Fiskars nenabízela žádnou zavírací pilu Ruční zavírací pily Silky Jedna z používaných řad zavíracích pil v arboristice je Silky Oyakata 270 nabízená ve dvou modelech. První model se středně hrubým ozubením a druhý s jemným ozubením. Pila má speciálně tvarovanou rukojeť potaženou tvrdou gumou, která zajišťuje minimální námahu zápěstí při práci. Tab. 24 technické parametry Ovakata model Oyakata Oyakata délka ostří mm typ ozubení 10/1" středně hrubé 20/1" velmi jemné cena Kč Další model Bigboy 360 nabízí delší pilový list. Dvě varianty ozubení. První, s hrubým zubem, vhodným pro požití na čerstvé dřevo a druhý typ, s jemným provedením zubu, vhodným na vyřezávání suchých větví. Ostří lze uzamknout ve dvou řezacích polohách. Rukojeť je potažena speciální gumou pro pohodlnější úchop. Tab. 25 technické parametry Bigboy model Bigboy Bigboy délka ostří mm typ ozubení 7/1" hrubé 13/1" jemné cena Kč
29 3.9 Ruční výsuvné pily Další kategorií jsou výsuvné pily. Pilový list výsuvné pily je uschován v rukojeti a opatřen bezpečnostním utahovacím šroubem. Po uvolnění šroubu jde pilový list vysunout do pracovní polohy a zase šroubem zajistit. V této kategorii byla porovnána pouze značka Fiskars, protože značka Silky nenabízela žádnou zavírací pilu Ruční výsuvné pily Fiskars Řada pil Fiskars Xtract nabízí 3 modely. První dva modely SW72 a SW73 nabízejí stejnou délku ostří. Rozdíl je v typu ostří, kde SW72 nabízí jemný typ zubů, který je vhodný pro řez suchého dřeva. Další model SW73 nabízí hrubý typ zubů, který je zase vhodnější pro řez čerstvého dřeva. Poslední model SW75 má delší ostří než předchozí modely a hrubý typ zubů vhodných pro řez čerstvého dřeva. Všechny modely jsou vybaveny praktickou zatahovací sponou na opasek a bezpečnostní zarážkou proti sklouznutí prstu. Pily řady Xtract jsou určeny spíše pro zahradnickou činnost než pro náročné použiti v arboristice. Tab. 26 technické parametry Etract model Etract SW 72 Etract SW 73 Etract SW 75 délka ostří mm typ ozubení 13/1" jemné 8/1" hrubé 8/1" hrubé cena Kč
30 3.10 Speciální vyvětvovací pily Speciální vyvětvovací pily mají oproti standartním ručním pilám upravenou konstrukci. Jsou umístěny na teleskopických násadách, které jsou vyrobeny ze dřeva, plastů nebo slitin lehkých kovů. Délka násady je kolem 5 m, a tak je pracovní výška kolem 7 m a délka ostří bývá v průměru mm. Zuby jsou různých tvarů a poměrné jemné, aby byl provedený řez jemný a bez otřepů. Odřezávání nastává při tahu. (Neruda a kol. 2014) Speciální vyvětvovací pily Silky Modelová řada vyvětvovacích pil Silky Zubat, jsou cenově nejdostupnější speciální pily od značky Silky. Jsou nabízeny ve třech modelech, které se od sebe liší maximální pracovní délkou, hmotností a cenou. Všechny tři modely mají hrubý typ zubů, proto jsou vhodné zejména pro řez čerstvého dřeva. Teleskopická násada pil je vyrobena z lehkých slitin duralu a opatřena neklouzavou rukojetí ze speciální pryže. Tab. 27 technické parametry Zubat model Zubat Zubat Zubat délka ostří mm typ ozubení 7,5/1" hrubé 7,5/1" hrubé 7,5/1" hrubé max. délka m 2,5 3,3 3,9 délka ve složeném stavu cm 1,75 2,95 2,35 pouzdro v ceně ano ano Ano váha kg 0,9 1,1 1,2 cena Kč Dálší oblíbené modely jsou profesionální Silky Hayate. Jsou nabízeny ve čtyřech délkových modelech. Oproti řadě Zubat patří do vyšší třídy vhodné pro profesionální použití v arboristice. Pilový list se skládá ze dvou částí, první část je samotný pilový list opatřený předním hákem a druhá část je zadní zasekávací nůž, ten je vhodný pro řezání malých větví a nařezávání kůry. Přední hák a zadní nůž také pomáhají při samotném řezu, kdy zabraňují sklouznutí pily z řezané větve, a tím nechtěnému poškození částí stromu. Pilové zuby jsou hrubé. Teleskopická násada je vyrobena z lehkých slitin duralu a je dostatečně tuhá i při maximální řezné délce. Pro pohodlnější prácí je rukojeť opatřena speciální polstrovanou a pogumovanou rukojetí 30
31 Tab. 28 technické parametry Hayate model Hayate 380 Hayate 500 Hayate 610 Hayate 770 délka ostří mm typ ozubení 7,5/1" hrubé 7,5/1" hrubé 7,5/1" hrubé 7,5/1" hrubé max. délka m 3,8 5 6,1 7,7 délka ve složeném stavu cm 2,43 2,43 2,43 2,8 pouzdro v ceně ano Ano ano ano váha kg 1,7 2,8 3,6 4,6 cena Kč Další model patří mezi nejvyšší řadu vyvětvovacích pil Silky. Model Todoku 575. Pilový list se skládá ze dvou částí, první část je samotný pilový list opatřený předním hákem a druhá část je zadní zasekávací nůž, ten je vhodný pro řezání malých větví a nařezávání kůry. Přední hák a zadní nůž také pomáhají při samotném řezu, kdy zabraňují sklouznutí pily z řezané větve, a tím nechtěnému poškození částí stromu. Pilové zuby jsou hrubé. Násada není tentokrát teleskopická, ale skládá se ze tří prodlužovacích tyčí, které jsou vyrobeny ze sklolaminátu, který zajišťuje velkou pevnost a tuhost. Poslední prodlužovací násada je opatřena pogumovanou rukojetí pro lepší práci. Tab. 29 technické parametry Todoku 575 model Todoku 575 délka ostří mm 390 typ ozubení 7,5/1" hrubé max. délka m 5,7 délka ve složeném stavu cm 2,35 pouzdro v ceně Ano váha kg 4,5 cena Kč Speciální vyvětvovací pily Fiskars Firma Fiskars má na trhu sadu chytrého nářadí Quikfit. Jde o systém, který dovolí na jednu násadu použít různé zahradní nářadí (pily, nůžky, hrábě). V nabídce jsou i dvě nasazovací pily. Jedna s přímým ostřím a druhá se zahnutým. Zahnuté ostří je navíc vybaveno předním hákem a zadním zasekávacím nožem. Přední hák a zadní nůž také pomáhají při samotném řezu, kdy zabraňují sklouznutí pily z řezané větve, a tím 31
32 nechtěnému poškození částí stromu. Výhodou je oboustranné ostří, řez probíhá při pohybu k sobě i při pohybu od sebe. Tab. 30 technické parametry Fiskars pila s přímou a zahnutou čepelí model Fiskars prořezávací pila Fiskars prořezávací pila přímá zahnutá délka ostří mm typ ozubení 8/1" hrubé 8/1" hrubé max. délka m dle násady až 4 dle násady až 4 délka ve složeném stavu cm 50 pila / násada dle dokoupené délky 55 pila/ násada dle dokoupené délky pouzdro v ceně ne Ne váha kg 0,3 0,33 cena Kč Násady Fiskars Quikfit se prodávají ve variantě s pevnou, nebo teleskopickou konstrukcí a v mnoha délkách. Násady jsou vyrobeny z tvrzeného hliníku. Teleskopické násady jsou dovybaveny západkou, která zajistí pilu v požadované délce. Tab. 31 technické parametry násady Fiskars Quikfit model násady Quikfit krátká Quikfit střední Quikfit dlouhá Quikfit střední teleskopická Quikfit dlouhá teleskopická typ konstrukce klasická klasická klasická teleskopická teleskopická max. délka m 0,31 0,84 1,56 2,5 4 min. délka m 0,31 0,84 1,56 1,5 2,3 váha g cena Kč
33 3.11 Drsnost hrany Drsnost hrany (povrchu) je jeden z faktorů správného provedení řezu. Při arboristických činnostech se využívají k řezu přenosné řetězové pily nebo ruční pily. Oba nástroje pracují na podobném principu elementárního řezu, ale každý způsobuje jinou drsnost (hrubost) povrchu. Menší drsnost řezu (jemný povrch rány) je lépe hojitelný, a zejména v letních měsících nedochází z této rány k tak velkému výparu vody, jako naopak při velké drsnosti (hrubý povrch rány), který způsobí horší hojení rány a větší výpar vody z řezného místa. Také je důležité estetické hledisko, neboť tyto stromy rostou většinou v městském prostředí, kde jemný čistý vzhled řezu působí mnohem lépe na obyvatele než hrubý řez. 33
34 4. METODIKA Přenosné řetězové a ruční pily byly porovnávány bodovým systémem, kde byly hodnoceny vybrané technické a doplňkové parametry a cena. Také bylo uděleno lepší hodnocení v případě, že balení obsahovalo něco navíc, tato kolonka byla označena jako speciální parametr. Ke každé porovnávané skupině byla sestavena podobná metodika založená na tabulce a rozdělování určitého počtu bodů. Výrobek, který se díky uděleným bodům umístil na prvním či druhém místě byl doporučen pro praxi. 4.1 Metodika porovnání vyvětvovacích motorových pil Metodika porovnávání přenosných vyvětvovacích motorových pil byla sestavena dle následujícího bodového hodnocení. Hodnocení obsahu motoru bylo bodováno následovně: za každou 0,1 cm³ byl připsán 1 bod. Stejně byl bodován i výkon za každou 0,1 kw byl připsán 1 bod. Délka lišty byla použita vždy nejdelší, výrobcem nabízená a bodovaná za každý 1 cm 1 bodem. Váha byla dle nejtěžší pily stanovena na 3,7 kg, ta dostala 0 bodů a za každou 0,1 kg méně byly přičteny 2 body. Cena byla stanovena dle nejdražší pily na Kč, tato pila dostala 0 bodů a za každých 500 Kč (tolerance +/- 50 Kč) méně byly přičteny 2 body. V případě, že pila obsahovala, oproti konkurenci, nějaké technické zlepšení bylo uděleno navíc 10 bodů do kolonky - speciální parametr. 4.2 Metodika porovnání vyvětvovacích akumulátorových pil Metodika porovnávání přenosných vyvětvovacích akumulátorových pil byla sestavena dle následujícího bodového hodnocení. Napětí akumulátoru jsem ohodnotil 1 bodem za 1 V. Lišta byla hodnocena 1 bodem za 1 cm délky, kde byla použita vždy nejdelší výrobcem dodávaná. Váha byla dle nejtěžší pily stanovena na 2,5 kg, ta dostala 0 bodů a za každou 0,1 kg méně byly přičteny 2 body. Cena byla stanovena dle nejdražší pily na Kč, tato pila dostala 0 bodů a za každých 500 Kč (tolerance +/- 50 Kč) méně byly přičteny 2 body. V případě, že pila obsahovala, oproti konkurenci, nějaké technické zlepšení, bylo uděleno navíc 10 bodů do kolonky - speciální parametr. Některé porovnávané pily měly v balení i akumulátor. Za každý akumulátor v balení bylo uděleno navíc 10 bodů. V případě jedné porovnávané pily, byl její součástí i velmi praktický kufr, za který bylo uděleno navíc 5 bodů do kolonky - obsah balení. 34
35 4.3 Metodika porovnání vyvětvovacích motorových pil na tyči Metodika porovnávání přenosných vyvětvovacích motorových pil na tyči byla sestavena dle následujícího bodového hodnocení. Hodnocení obsahu motoru bylo bodováno: za každý 0,1 cm³ byl připsán 1 bod. Stejně byl bodován i výkon, za každou 0,1 kw byl připsán 1 bod. Délka lišty byla použita pokaždé nejdelší, co výrobce nabízí a byla bodována za každý 1 cm 1 bod. Váha byla, dle nejtěžší pily, stanovena na 7,6 kg. Ta dostala 0 bodů a za každou 0,1 kg méně byly 2 body přičteny. Cena byla stanovena dle nejdražší pily na Kč. Tato pila dostala 0 bodů a za každých 500 Kč (tolerance +/- 50 Kč) méně byly 2 body přičteny. Maximální délka pily byla bodována 1 bodem za každých celých 10cm. V případě, že pila obsahovala oproti konkurenci nějaké technické zlepšení, bylo uděleno navíc 10 bodů do kolonky - speciální parametr. 4.4 Metodika porovnání ručních pil nenapínaných s pevnou čepelí Metodika porovnávání ručních nenapínaných pil s pevnou čepelí byla sestavena dle následujícího bodového hodnocení. Hodnocení délky ostří bylo bodováno tak, že za každý 1 cm byl udělen 1 bod. Typ ozubení byl bodován dle tabulky (viz. tab. 32). Kolonka pouzdro - byla ohodnocena 1 bodem v případě, že je k pile v balení pouzdro. Když není, kolonka nebude vyplněna. Cena byla stanovena dle nejdražší pily na Kč. Tato pila dostala 0 bodů a za každých 100 Kč (tolerance +/- 10 Kč) méně byly 2 body přičteny. V případě, že pila obsahovala oproti konkurenci nějaké technické či konstrukční zlepšení, bylo uděleno navíc 10 bodů do kolonky - speciální parametr. Tab. 32 bodování dle typu ozubení Typ ozubení od do drsnost zubů body 7/1" 9/1" hrubé 10 10/1" středně hrubé 8 11/1" 15/1" jemné 6 16/1" 20/1" velmi jemné 4 21/1" 25/1" ultra jemné Metodika porovnání ručních zavíracích pil Metodika porovnávání ručních zavíracích pil byla sestavena dle následujícího bodového hodnocení. Hodnocení délky ostří bylo bodováno, že za každý 1 cm byl udělen 1 bod. Typ ozubení byl bodován dle tabulky (viz. tab. 32). Cena byla stanovena dle nejdražší pily na Kč. Tato pila dostala 0 bodů a za každých 100 Kč (tolerance 35
36 +/- 10 Kč) méně byly 2 body přičteny. V případě, že pila obsahovala oproti konkurenci nějaké technické či konstrukční zlepšení bylo uděleno navíc 10 bodů do kolonky speciální parametr. V této kategorii jsou zavírací pily zastoupeny pouze značkou Silky. 4.6 Metodika porovnání ručních výsuvných pil Metodika porovnávání ručních výsuvných pil byla sestavena dle následujícího bodového hodnocení. Hodnocení délky ostří bylo bodováno tak, že za každý 1 cm byl udělen 1 bod. Typ ozubení byl bodován dle tabulky (viz. tab. 32). Cena byla stanovena dle nejdražší pily na 769 Kč, tato pila dostala 0 bodů a za každých 100 Kč (tolerance +/- 10 Kč) méně byly 2 body přičteny. V případě, že pila obsahovala oproti konkurenci nějaké technické či konstrukční zlepšení bylo uděleno navíc 10 bodů do kolonky - speciální parametr. V této kategorii jsou výsuvné pily zastoupeny pouze značkou Fiskars. 4.7 Metodika porovnání speciálních vyvětvovacích pil Metodika porovnávání speciálních vyvětvovacích pil byla sestavena dle následujícího bodového hodnocení. Hodnocení délky ostří bylo bodováno tak, že za každý 1 cm byl udělen 1 bod. Typ ozubení byl bodován dle tabulky (viz. tab. 32). Váha byla dle nejtěžší pily, včetně nejdelší nabízené teleskopické tyče stanovena na 4,6 kg, ta dostala 0 bodů a za každou 0,1 kg méně byly 2 body přičteny. Cena byla stanovena dle nejdražší pily, včetně nejdelší nabízené teleskopické tyče na Kč. Tato pila dostala 0 bodů a za každých 500 Kč (tolerance +/- 100 Kč) méně byly 2 body přičteny. Maximální délka pily byla bodována 1 bodem za každých celých 10 cm. V případě, že pila obsahovala oproti konkurenci nějaké technické či konstrukční zlepšení bylo uděleno navíc 10 bodů do kolonky - speciální parametr. 4.8 Metodika měření drsnosti (otřepení) hrany kmenových úřezů Měření drsnosti hrany kmenových úřezů topolu bylo prováděno pomocí systému analýzy a zpracování obrazu NIS Elements AR, verze 2.30, který sestával z digitální 5 Mpix kamery Nikon DS Fi 1 s makroobjektivem Navitar, umístěné na stojanu s osvětlovacím zařízením KAISER RB 5000 DL, zdroje studeného světla Schott KL 1500 LCD, počítače s programem NIS Elements AR, verze 2.30 (procesor Intel Pentium 4 CPU, 3.00 GHz, HD 320 GB, RAM 2 GB). Systém pracoval v prostředí MS Windows XP Professional. 36
37 Celý postup sledování měření drsnosti hrany je možno rozdělit do následujících kroků: 1. Příprava scény 2. Digitalizace 3. Měření 4. Zpracování výsledků Postup zpracování: ( Mazal 2014) 1. Kmenový úřez (kotouč) topolu uříznutý příslušným nástrojem byl umístěn do přípravku, zaručujícího vždy stejnou polohu snímaného objektu. Takto připravená scéna byla osvětlena osvětlovačem KAISER RB 5000 DL a detailně nasvětlena zdrojem studeného světla s použitím ohebných světlovodů se skleněnými vlákny. 2. Po finálním zaostření a vizuální kontrole byla scéna nasnímána kamerou Nikon Ds Fi 1 s makroobjektivem Navitar. Před vlastním snímáním byla provedena rozměrová kalibrace systému tzn. do systému byly vloženy reálné rozměry zobrazované scény vzhledem k aktuálnímu zobrazovacímu měřítku (delší strana snímku reprezentovala skutečnou velikost 5 mm, velikost 1 pixelu byla 0,002 mm). Po zaostření a expozici byla získaná obrazová data uložena na HD jako soubory ve formátu *.lim. Tento formát umožňuje díky integrované kalibrační konstantě měření okamžitě po otevření snímku (souboru). Kalibrační konstanta je do souboru zadávána v procesu kalibrace již při jeho ukládání a vyjadřuje skutečné fyzické rozměry (délka, šířka) snímaného objektu. Po otevření snímku se konstanta aktivuje a nastaví odpovídající podmínky měření. 3. Při vlastním zpracování byly výše uvedené soubory otevřeny a pomocí modulu měření délek změřeny. Předtím byla do obrázku vložena tzv. základní měřicí linie (červená vodorovná čára), která reprezentovala nejvyšší y- souřadnici na obrázku viditelného poškození zobrazené části kmenového kotouče. Od této linie směrem dolů (z pohledu pozorovatele) bylo prováděno měření. 4. Naměřená data byla pomocí schránky exportována do tabulkového kalkulátoru MS Excel, ve kterém bylo prováděno další zpracování. Byly zpracovány prezentace, které ukazují základní měřicí linii (červeně) a stav poškození hrany příslušného kmenového kotouče. Do obrázků bylo vloženo rovněž grafické měřítko zobrazení. Sestavenou metodikou byly změřeny dva dřevní kotouče. První po řezu řetězovou motorovou pilou s řetězem 3/8 a druhý po řezu ruční pilou se zuby 8/1". Pokaždé byla měřena hrana kmenového úřezu od nejhlubšího poškození. 37
38 5. VÝSLEDKY Výsledky mé práce byly zpracovány do přehledných tabulek a podle sestavené metodiky obodovány. Pily, které se umístily na prvním či druhém místě, byly na základě výsledků doporučeny pro použití při arboristických praxích. Informace potřebné pro zpracování technických a doplňkových parametrů byly brány přímo od výrobců. 5.1 Výsledky porovnání vyvětvovacích motorových pil Při porovnávání vyvětvovacích motorových pil (viz. tab. 33) dopadla nejlépe pila Husqvarna T540 XP, která je zároveň nejvyšším nabízeným modelem firmy Husqvarna. Na druhém místě se umístila pila Husqvarna T435, která disponuje oproti vítězi nižším výkonem motoru, ale zase má nižší váhu a cenu. Pro své kvality byly pily doporučeny pro použití při praxi. Tab. 33 Výsledky porovnání vyvětvovacích motorových pil model obsah výkon délka lišty váha specíální parametr cena CELKEM BODŮ MS 150 TC-E MS 192 T MS 201 T T T T540 XP PS 220TH PS 310TH PS311TH PS 3410TH PS 3410TH TLC Výsledky porovnání vyvětvovacích akumulátorových pil Při porovnávání vyvětvovacích akumulátorových pil (viz. tab. 34) dopadla nejlépe pila Dolmar AS3626, která ovšem neobsahuje v balení akumulátor, ale zase disponuje malou nákupní cenou. I v případě dokoupení akumulátoru se stále udrží na prvním místě. Na druhém místě se umístila pila Dolmar AS3626 LG, která obsahuje v balení akumulátor. Má však vyšší cenu než předešlý model. Na základě tohoto porovnání byly tyto pily doporučeny pro využití pro praxi. 38
