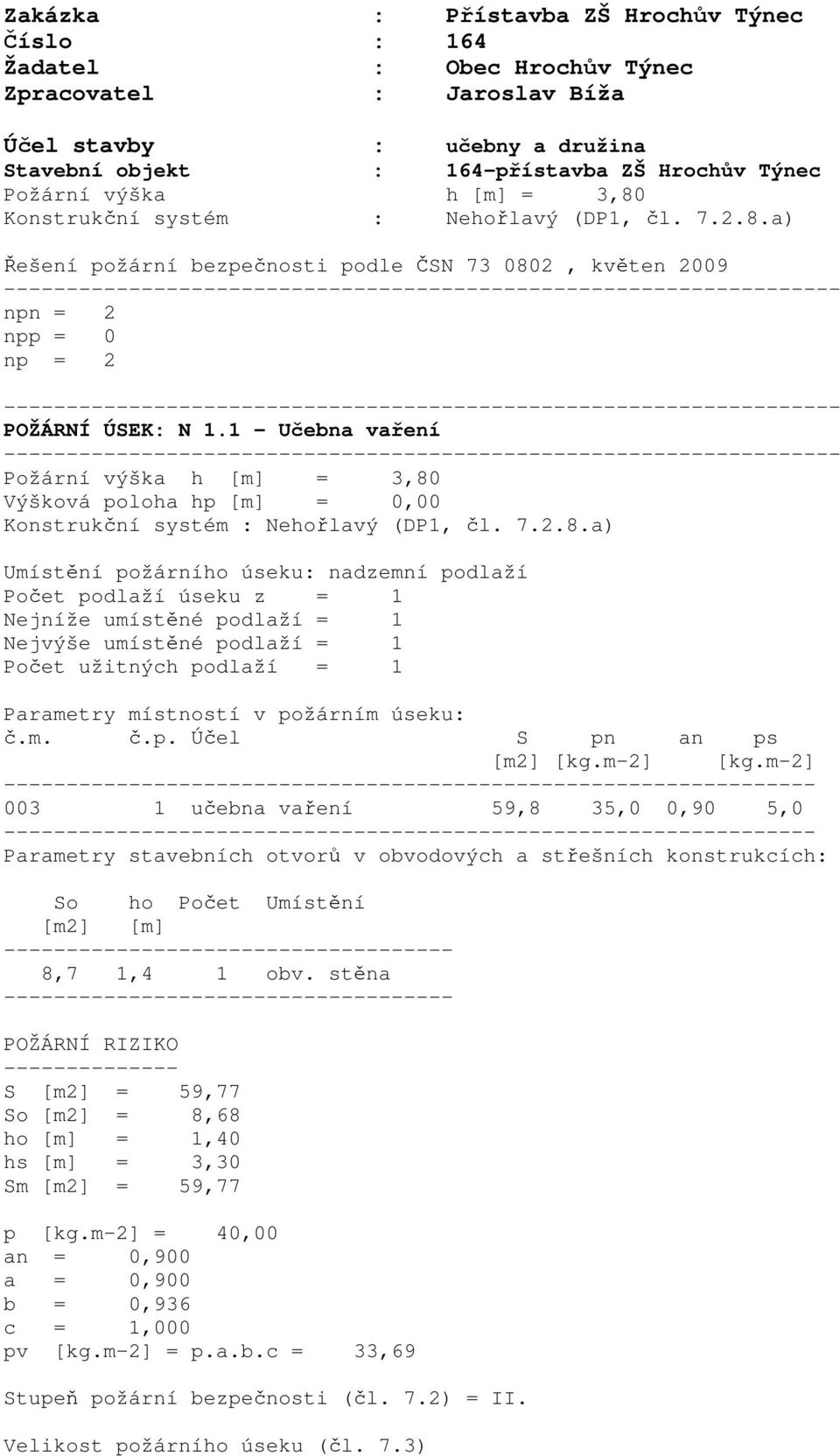

1 Zakázka : Přístavba ZŠ Hrochův Týnec Číslo : 164 Žadatel : Obec Hrochův Týnec Zpracovatel : Jaroslav Bíža Účel stavby : učebny a družina Stavební objekt : 164-přístavba ZŠ Hrochův Týnec Požární výška h [m] = 3,80 Konstrukční systém : Nehořlavý (DP1, čl a) Řešení požární bezpečnosti podle ČSN , květen 2009 npn = 2 npp = 0 np = 2 POŽÁRNÍ ÚSEK: N Učebna vaření Požární výška h [m] = 3,80 Výšková poloha hp [m] = 0,00 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 1 Nejníže umístěné podlaží = 1 Nejvýše umístěné podlaží = 1 Počet užitných podlaží = 1 Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] učebna vaření 59,8 35,0 0,90 5, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] 8,7 1,4 1 obv. stěna POŽÁRNÍ RIZIKO S [m2] = 59,77 So [m2] = 8,68 ho [m] = 1,40 hs [m] = 3,30 Sm [m2] = 59,77 p [kg.m-2] = 40,00 an = 0,900 a = 0,900 b = 0,936 c = 1,000 pv [kg.m-2] = p.a.b.c = 33,69 Stupeň požární bezpečnosti (čl. 7.2) = II. Velikost požárního úseku (čl. 7.3)

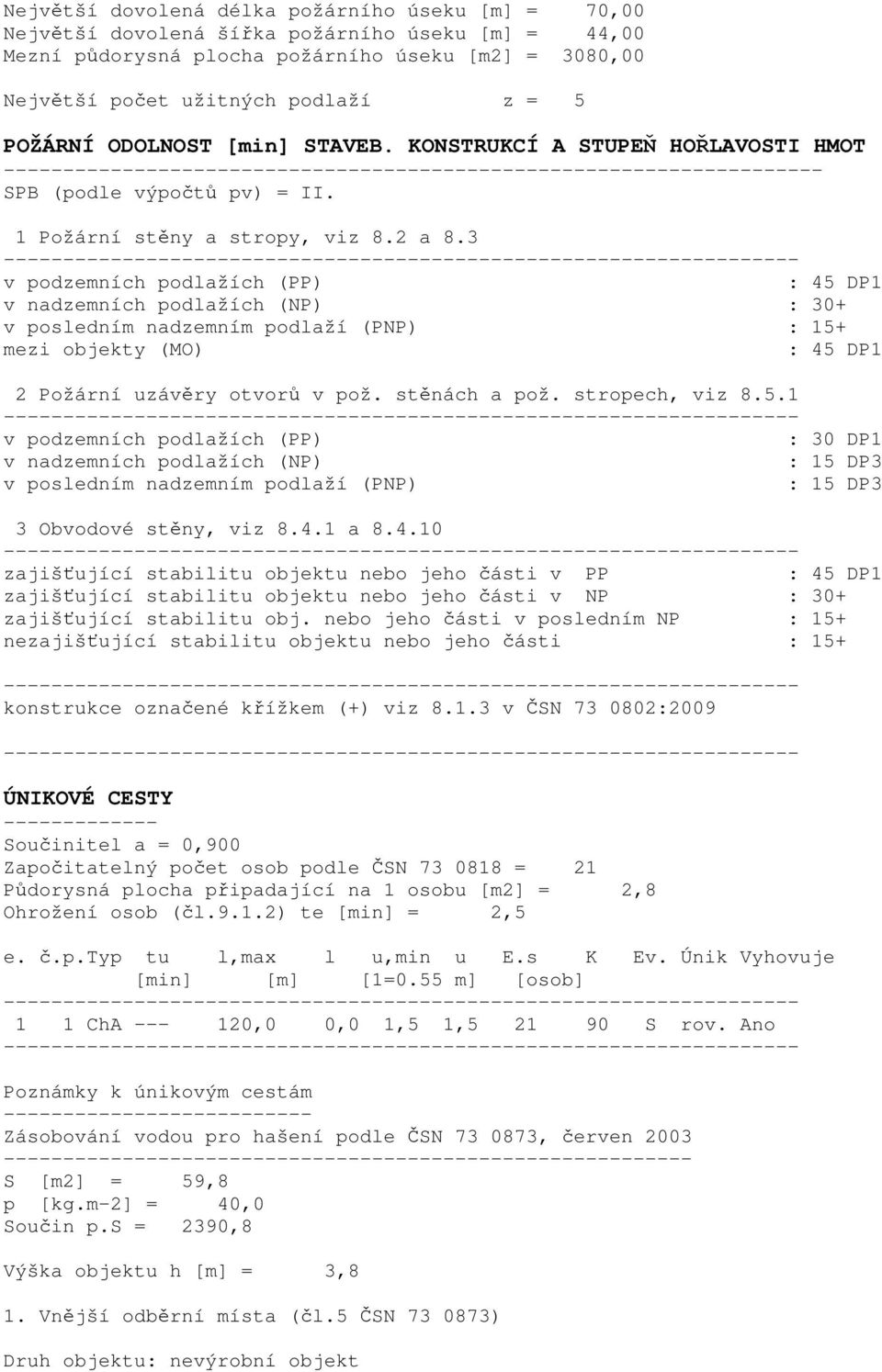

2 Největší dovolená délka požárního úseku [m] = 70,00 Největší dovolená šířka požárního úseku [m] = 44,00 Mezní půdorysná plocha požárního úseku [m2] = 3080,00 Největší počet užitných podlaží z = 5 POŽÁRNÍ ODOLNOST [min] STAVEB. KONSTRUKCÍ A STUPEŇ HOŘLAVOSTI HMOT -- SPB (podle výpočtů pv) = II. 1 Požární stěny a stropy, viz 8.2 a 8.3 v nadzemních podlažích (NP) : 30+ v posledním nadzemním podlaží (PNP) : 15+ mezi objekty (MO) 2 Požární uzávěry otvorů v pož. stěnách a pož. stropech, viz : 30 DP1 v nadzemních podlažích (NP) v posledním nadzemním podlaží (PNP) 3 Obvodové stěny, viz a zajišťující stabilitu objektu nebo jeho části v PP zajišťující stabilitu objektu nebo jeho části v NP : 30+ zajišťující stabilitu obj. nebo jeho části v posledním NP : 15+ nezajišťující stabilitu objektu nebo jeho části : 15+ konstrukce označené křížkem (+) viz v ČSN :2009 ÚNIKOVÉ CESTY Součinitel a = 0,900 Započitatelný počet osob podle ČSN = 21 Půdorysná plocha připadající na 1 osobu [m2] = 2,8 Ohrožení osob (čl.9.1.2) te [min] = 2,5 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 1 ChA ,0 0,0 1,5 1, S rov. Ano Poznámky k únikovým cestám Zásobování vodou pro hašení podle ČSN , červen S [m2] = 59,8 p [kg.m-2] = 40,0 Součin p.s = 2390,8 Výška objektu h [m] = 3,8 1. Vnější odběrní místa (čl.5 ČSN ) Druh objektu: nevýrobní objekt

3 Položka č. 1 v tab.1 a 2 Typ odběrního Vzdálenosti[m] DN v Q Obsah Pozn. místa od objektu mezi sebou mm m.s-1 l.s-1 nádrže m3 Hydrant ,8 4, Vnitřní odběrní místa (čl.6 ČSN ) ( p.s < 9000 kg podle čl. 4.4 b)1) lze od vnitřních odběrních míst upustit) Hadicový systém (čl. 6.1) Světlost[mm] Max.vzdálenost[m] Dimenzování vnitřního rozvodu vody (čl.6.8) Přetlak (hydrodynamický) = min. 0,2 MPa Průtok vody z uzavíratelné proudnice = min. 0,3 l.s-1 Přenosné hasicí přístroje (čl. 12.8) Počet přenosných hasicích přístrojů nr = 1,1 je určen pro přístroje s náplní hasebné látky - 9 kg u vodních nebo pěnových přístrojů - 6 kg u práškových nebo sněhových přístrojů - 2 kg u halonových přístrojů případně s ekvivalentní náplní hasebné látky určené příslušnou zkušebnou POŽÁRNÍ ÚSEK: N Technické zázemí Požární výška h [m] = 3,80 Výšková poloha hp [m] = 0,00 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 1 Nejníže umístěné podlaží = 1 Nejvýše umístěné podlaží = 1 Počet užitných podlaží = 1 Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Technická místnost 4,1 25,0 0,80 0, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m]

4 POŽÁRNÍ RIZIKO S [m2] = 4,14 So [m2] = 0,00 ho [m] = 0,00 hs [m] = 3,30 Sm [m2] = 4,14 p [kg.m-2] = 25,00 an = 0,800 a = 0,800 b = 0,550 c = 1,000 pv [kg.m-2] = p.a.b.c = 11,01 Stupeň požární bezpečnosti (čl. 7.2) = I. Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 77,50 Největší dovolená šířka požárního úseku [m] = 48,00 Mezní půdorysná plocha požárního úseku [m2] = 3720,00 Největší počet užitných podlaží z = 16 POŽÁRNÍ ODOLNOST [MIN] STAVEB. KONSTRUKCÍ A STUPEŇ HOŘLAVOSTI HMOT -- SPB (podle výpočtů pv) = I. 1 Požární stěny a stropy, viz 8.2 a 8.3 : 30 DP1 v nadzemních podlažích (NP) : 15+ v posledním nadzemním podlaží (PNP) : 15+ mezi objekty (MO) : 30 DP1 2 Požární uzávěry otvorů v pož. stěnách a pož. stropech, viz : 15 DP1 v nadzemních podlažích (NP) v posledním nadzemním podlaží (PNP) 3 Obvodové stěny, viz a zajišťující stabilitu objektu nebo jeho části v PP : 30 DP1 zajišťující stabilitu objektu nebo jeho části v NP : 15+ zajišťující stabilitu obj. nebo jeho části v posledním NP : 15+#1) nezajišťující stabilitu objektu nebo jeho části : 15+#2) 1) musí být splněny v těch případech, kde se počítá se snižujícím součinitelem c2 až c4; v ostatních případech se jejich splnění pouze doporučuje podle Pokud není dosaženo u položky 3a3) a 4 požární odolnosti 15 minut, posuzují se tyto konstrukce jako zcela požárně otevřené plochy (požadavek se týká pol.4 jen v případě, že nosná konstrukce střechy je současně střešním pláštěm) 2) se pouze doporučují, pokud není dosaženo u položky 3b) požární odolnosti 15 minut, posuzují se tyto konstrukce jako zcela otevřené plochy. konstrukce označené křížkem (+) viz v ČSN :2009

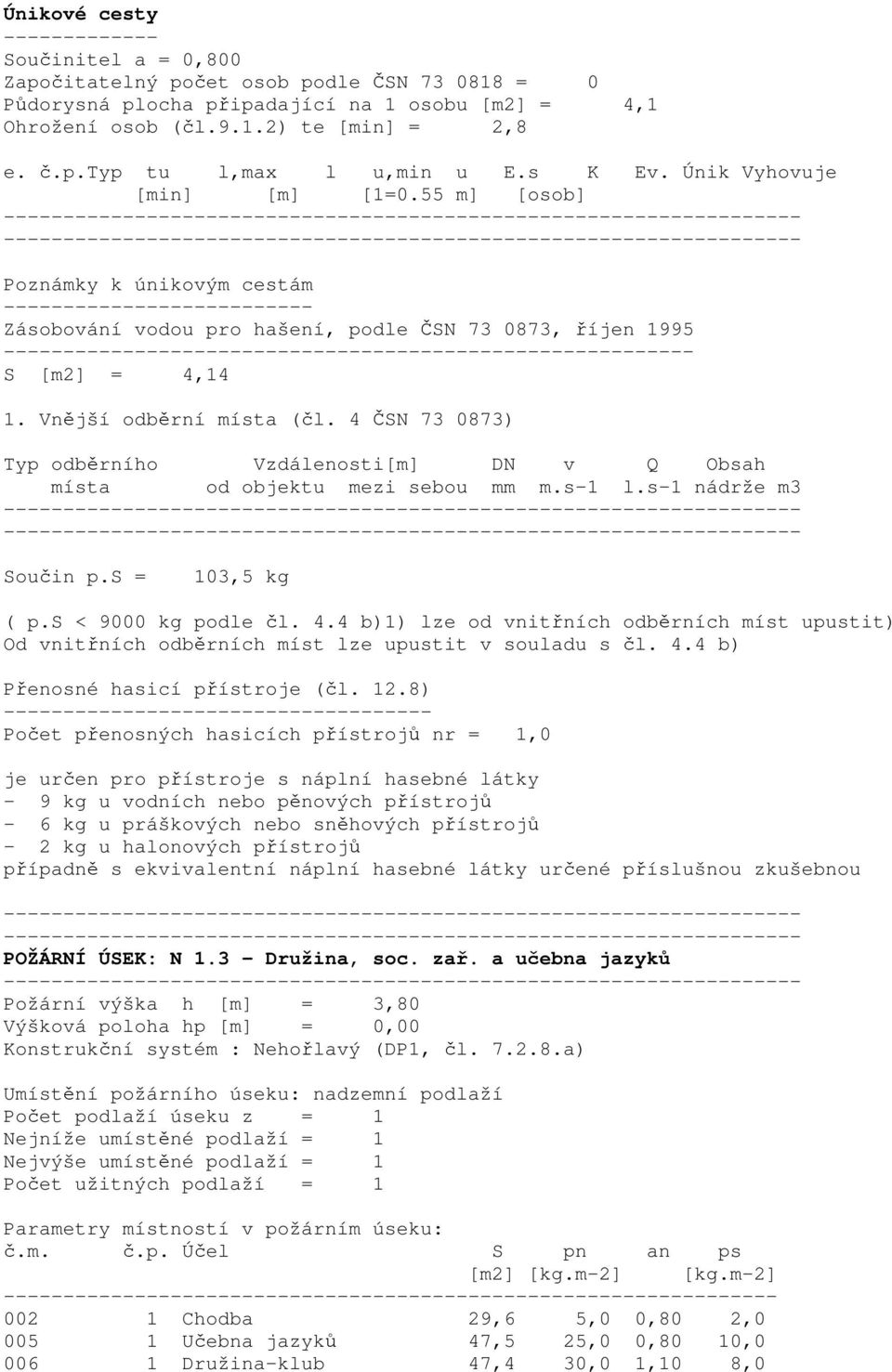

5 Únikové cesty Součinitel a = 0,800 Započitatelný počet osob podle ČSN = 0 Půdorysná plocha připadající na 1 osobu [m2] = 4,1 Ohrožení osob (čl.9.1.2) te [min] = 2,8 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] Poznámky k únikovým cestám Zásobování vodou pro hašení, podle ČSN , říjen S [m2] = 4,14 1. Vnější odběrní místa (čl. 4 ČSN ) Typ odběrního Vzdálenosti[m] DN v Q Obsah místa od objektu mezi sebou mm m.s-1 l.s-1 nádrže m3 Součin p.s = 103,5 kg ( p.s < 9000 kg podle čl. 4.4 b)1) lze od vnitřních odběrních míst upustit) Od vnitřních odběrních míst lze upustit v souladu s čl. 4.4 b) Přenosné hasicí přístroje (čl. 12.8) Počet přenosných hasicích přístrojů nr = 1,0 je určen pro přístroje s náplní hasebné látky - 9 kg u vodních nebo pěnových přístrojů - 6 kg u práškových nebo sněhových přístrojů - 2 kg u halonových přístrojů případně s ekvivalentní náplní hasebné látky určené příslušnou zkušebnou POŽÁRNÍ ÚSEK: N Družina, soc. zař. a učebna jazyků Požární výška h [m] = 3,80 Výšková poloha hp [m] = 0,00 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 1 Nejníže umístěné podlaží = 1 Nejvýše umístěné podlaží = 1 Počet užitných podlaží = 1 Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Chodba 29,6 5,0 0,80 2, Učebna jazyků 47,5 25,0 0,80 10, Družina-klub 47,4 30,0 1,10 8,0

6 007 1 šatna 23,7 20,0 1,10 2, Družina 88,1 35,0 0,90 8, úklid 4,4 10,0 0,90 2, předsíň WC dívky 4,2 5,0 0,70 2, WC dívky 9,9 5,0 0,70 5, WC ZTP 4,0 5,0 0,70 2, Předsíň WC chlapci 5,4 5,0 0,70 2, WC chlapci 8,2 5,0 0,70 5, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] 9,5 1,4 1 obv. stěna 9,5 1,4 1 obv. stěna 2,8 2,8 1 obv. stěna 6,2 2,3 1 obv. stěna 5,0 2,8 1 obv. stěna 11,3 1,4 1 obv. stěna 3,1 0,7 1 obv. stěna 2,4 0,7 1 obv. stěna POŽÁRNÍ RIZIKO S [m2] = 272,33 So [m2] = 49,96 ho [m] = 1,65 hs [m] = 3,30 Sm [m2] = 88,10 p [kg.m-2] = 30,51 an = 0,933 a = 0,926 b = 0,836 c = 1,000 pv [kg.m-2] = p.a.b.c = 23,61 Stupeň požární bezpečnosti (čl. 7.2) = II. Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 68,07 Největší dovolená šířka požárního úseku [m] = 42,97 Mezní půdorysná plocha požárního úseku [m2] = 2924,91 Největší počet užitných podlaží z = 8 POŽÁRNÍ ODOLNOST [MIN] STAVEBNÍCH KONSTRUKCÍ A STUPEŇ HOŘLAVOSTI HMOT -- SPB (podle výpočtů pv) = II. 1 Požární stěny a stropy, viz 8.2 a 8.3 v nadzemních podlažích (NP) : 30+ v posledním nadzemním podlaží (PNP) : 15+ mezi objekty (MO) 2 Požární uzávěry otvorů v pož. stěnách a pož. stropech, viz 8.5.1

7 : 30 DP1 v nadzemních podlažích (NP) v posledním nadzemním podlaží (PNP) 3 Obvodové stěny, viz a zajišťující stabilitu objektu nebo jeho části v PP zajišťující stabilitu objektu nebo jeho části v NP : 30+ zajišťující stabilitu obj. nebo jeho části v posledním NP : 15+ nezajišťující stabilitu objektu nebo jeho části : Nosné konstr. uvnitř PÚ, zajišť.stabilitu objektu, viz a v nadzemních podlažích : 30 v posledním nadzemním podlaží : 15 8 Nenosné konstrukce uvnitř požárního úseku (viz 8.8.1) nenosné konstrukce uvnitř požárního úseku : - konstrukce označené křížkem (+) viz v ČSN :2009 Únikové cesty Součinitel a = 0,926 Započitatelný počet osob podle ČSN = 92 Půdorysná plocha připadající na 1 osobu [m2] = 3,0 Ohrožení osob (čl.9.1.2) te [min] = 2,5 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 1 NÚC ,7 18,0 1,0 1, S rov. Ano 1 1 ChA ,0 10,0 1,5 1, S rov. Ano Poznámky k únikovým cestám Zásobování vodou pro hašení podle ČSN , červen S [m2] = 272,3 p [kg.m-2] = 30,5 Součin p.s = 8309,2 Výška objektu h [m] = 3,8 1. Vnější odběrní místa (čl.5 ČSN ) Druh objektu: nevýrobní objekt Položka č. 2 v tab.1 a 2 Typ odběrního Vzdálenosti[m] DN v Q Obsah Pozn. místa od objektu mezi sebou mm m.s-1 l.s-1 nádrže m3

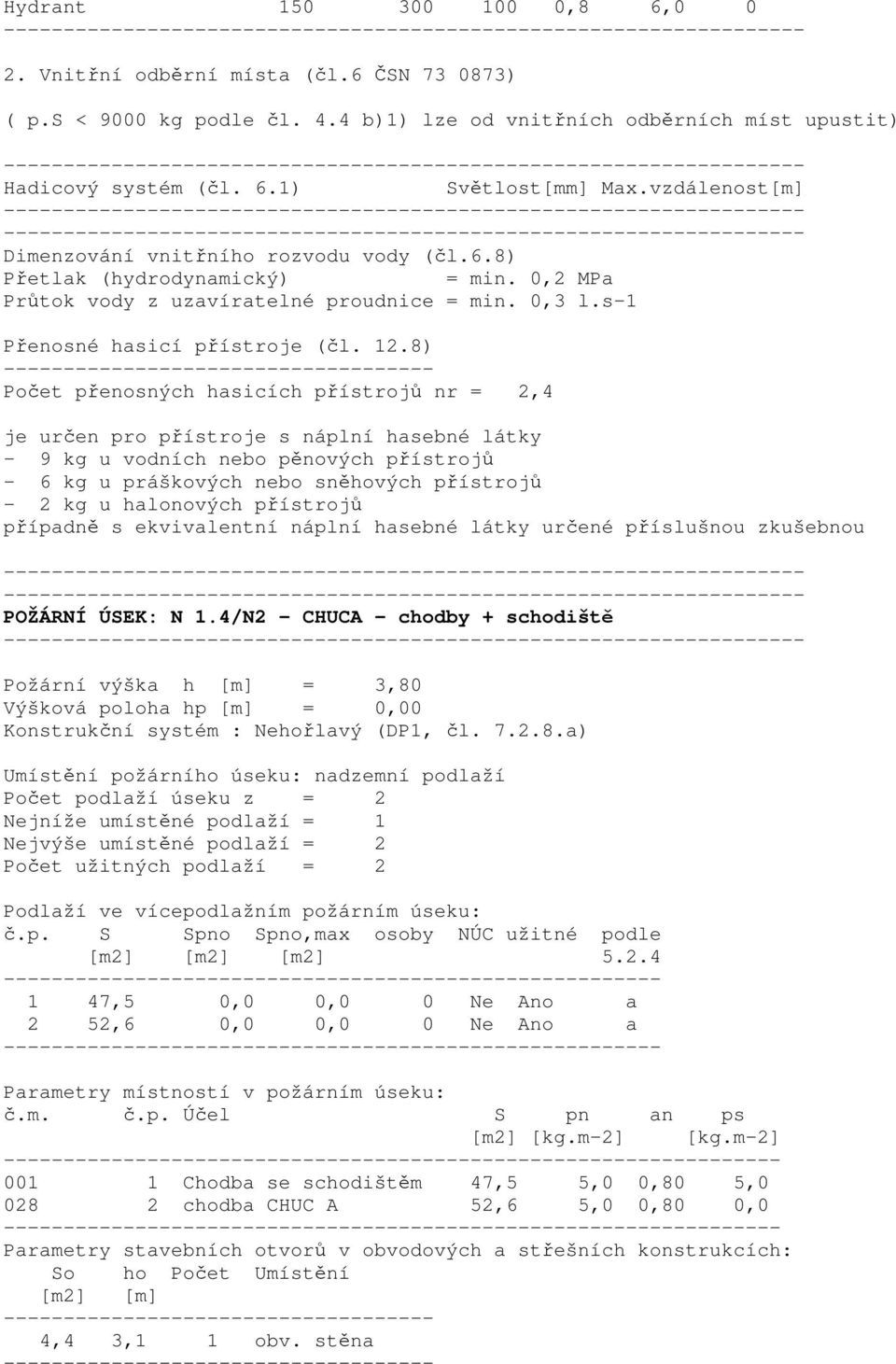

8 Hydrant ,8 6, Vnitřní odběrní místa (čl.6 ČSN ) ( p.s < 9000 kg podle čl. 4.4 b)1) lze od vnitřních odběrních míst upustit) Hadicový systém (čl. 6.1) Světlost[mm] Max.vzdálenost[m] Dimenzování vnitřního rozvodu vody (čl.6.8) Přetlak (hydrodynamický) = min. 0,2 MPa Průtok vody z uzavíratelné proudnice = min. 0,3 l.s-1 Přenosné hasicí přístroje (čl. 12.8) Počet přenosných hasicích přístrojů nr = 2,4 je určen pro přístroje s náplní hasebné látky - 9 kg u vodních nebo pěnových přístrojů - 6 kg u práškových nebo sněhových přístrojů - 2 kg u halonových přístrojů případně s ekvivalentní náplní hasebné látky určené příslušnou zkušebnou POŽÁRNÍ ÚSEK: N 1.4/N2 - CHUCA - chodby + schodiště Požární výška h [m] = 3,80 Výšková poloha hp [m] = 0,00 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 2 Nejníže umístěné podlaží = 1 Nejvýše umístěné podlaží = 2 Počet užitných podlaží = 2 Podlaží ve vícepodlažním požárním úseku: č.p. S Spno Spno,max osoby NÚC užitné podle [m2] [m2] [m2] ,5 0,0 0,0 0 Ne Ano a 2 52,6 0,0 0,0 0 Ne Ano a Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Chodba se schodištěm 47,5 5,0 0,80 5, chodba CHUC A 52,6 5,0 0,80 0, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] 4,4 3,1 1 obv. stěna

9 POŽÁRNÍ RIZIKO S [m2] = 100,09 So [m2] = 4,41 ho [m] = 3,15 hs [m] = 3,30 Sm [m2] = 52,59 p [kg.m-2] = 7,37 an = 0,800 a = 0,832 b = 1,099 c = 1,000 pv [kg.m-2] = p.a.b.c = 6,74 Stupeň požární bezpečnosti (čl. 7.2) = I. Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 75,09 Největší dovolená šířka požárního úseku [m] = 46,71 Mezní půdorysná plocha požárního úseku [m2] = 3507,48 Největší počet užitných podlaží z = 27 Požární odolnost [min] stavebních konstrukcí a stupeň hořlavosti hmot -- Únikové cesty Součinitel a = 0,832 Započitatelný počet osob podle ČSN = 0 Půdorysná plocha připadající na 1 osobu [m2] = 100,1 Ohrožení osob (čl.9.1.2) te [min] = 2,7 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] Poznámky k únikovým cestám Zásobování vodou pro hašení, podle ČSN , říjen S [m2] = 100,09 1. Vnější odběrní místa (čl. 4 ČSN ) Typ odběrního Vzdálenosti[m] DN v Q Obsah místa od objektu mezi sebou mm m.s-1 l.s-1 nádrže m3 Součin p.s = 738,0 kg ( p.s < 9000 kg podle čl. 4.4 b)1) lze od vnitřních odběrních míst upustit) Od vnitřních odběrních míst lze upustit v souladu s čl. 4.4 b) Přenosné hasicí přístroje (čl. 12.8)

10 Počet přenosných hasicích přístrojů nr = 1,4 je určen pro přístroje s náplní hasebné látky - 9 kg u vodních nebo pěnových přístrojů - 6 kg u práškových nebo sněhových přístrojů - 2 kg u halonových přístrojů případně s ekvivalentní náplní hasebné látky určené příslušnou zkušebnou POŽÁRNÍ ÚSEK: N Kabinet 2 n.p. Požární výška h [m] = 3,80 Výšková poloha hp [m] = 3,80 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 1 Nejníže umístěné podlaží = 2 Nejvýše umístěné podlaží = 2 Počet užitných podlaží = 1 Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Kabinet 10,9 50,0 1,10 10, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] 1,3 0,7 1 onb. stěna POŽÁRNÍ RIZIKO S [m2] = 10,90 So [m2] = 1,33 ho [m] = 0,70 hs [m] = 3,30 Sm [m2] = 10,90 p [kg.m-2] = 60,00 an = 1,100 a = 1,067 b = 0,714 c = 1,000 pv [kg.m-2] = p.a.b.c = 45,68 Stupeň požární bezpečnosti (čl. 7.2) = II. Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 57,50 Největší dovolená šířka požárního úseku [m] = 37,33 Mezní půdorysná plocha požárního úseku [m2] = 2146,67

11 Největší počet užitných podlaží z = 4 Požární odolnost [min] stavebních konstrukcí a stupeň hořlavosti hmot -- SPB (podle výpočtů pv) = II. 1 Požární stěny a stropy, viz 8.2 a 8.3 v nadzemních podlažích (NP) : 30+ v posledním nadzemním podlaží (PNP) : 15+ mezi objekty (MO) 2 Požární uzávěry otvorů v pož. stěnách a pož. stropech, viz : 30 DP1 v nadzemních podlažích (NP) v posledním nadzemním podlaží (PNP) 3 Obvodové stěny, viz a zajišťující stabilitu objektu nebo jeho části v PP zajišťující stabilitu objektu nebo jeho části v NP : 30+ zajišťující stabilitu obj. nebo jeho části v posledním NP : 15+ nezajišťující stabilitu objektu nebo jeho části : Nosné konstrukce střech, viz nosné konstrukce střech : 15 konstrukce označené křížkem (+) viz v ČSN :2009 Únikové cesty Součinitel a = 1,067 Započitatelný počet osob podle ČSN = 0 Půdorysná plocha připadající na 1 osobu [m2] = 10,9 Ohrožení osob (čl.9.1.2) te [min] = 2,1 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] Poznámky k únikovým cestám Zásobování vodou pro hašení, podle ČSN , říjen S [m2] = 10,90 1. Vnější odběrní místa (čl. 4 ČSN ) Typ odběrního Vzdálenosti[m] DN v Q Obsah místa od objektu mezi sebou mm m.s-1 l.s-1 nádrže m3 Součin p.s = 654,0 kg

12 ( p.s < 9000 kg podle čl. 4.4 b)1) lze od vnitřních odběrních míst upustit) Od vnitřních odběrních míst lze upustit v souladu s čl. 4.4 b) Přenosné hasicí přístroje (čl. 12.8) Počet přenosných hasicích přístrojů nr = 1,0 je určen pro přístroje s náplní hasebné látky - 9 kg u vodních nebo pěnových přístrojů - 6 kg u práškových nebo sněhových přístrojů - 2 kg u halonových přístrojů případně s ekvivalentní náplní hasebné látky určené příslušnou zkušebnou POŽÁRNÍ ÚSEK: N učebny, kabinet a soc. zař. 2 n.p. Požární výška h [m] = 3,80 Výšková poloha hp [m] = 3,80 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 1 Nejníže umístěné podlaží = 2 Nejvýše umístěné podlaží = 2 Počet užitných podlaží = 1 Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Učebna I 62,2 25,0 0,80 10, Učebna II 61,2 25,0 0,80 10, kabinet 33,0 50,0 1,10 10, Učebna III 61,5 25,0 0,80 10, Sborovna 31,6 40,0 1,00 10, WC učitelů 4,4 5,0 0,70 2, Předsíň WC dívky 4,2 5,0 0,70 2, WC dívky 9,9 5,0 0,70 5, WC ZTP 4,0 5,0 0,70 2, Předsíň WC chlapci 5,4 5,0 0,70 2, WC chlapci 8,2 5,0 0,70 5, Chodba 58,4 5,0 0,80 0, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] 11,9 1,4 1 obv. stěna 12,9 1,4 1 obv. stěna 8,7 1,4 1 obv. stěna 11,9 1,4 1 obv. stěna 2,0 1,4 1 obv. stěna 8,4 1,4 1 obv. stěna 3,1 0,7 1 obv. stěna 2,4 0,7 1 obv. stěna

13 POŽÁRNÍ RIZIKO S [m2] = 343,86 So [m2] = 61,25 ho [m] = 1,34 hs [m] = 3,30 Sm [m2] = 62,18 p [kg.m-2] = 60,00 an = 0,891 a = 1,070 b = 0,864 c = 1,000 V požárním úseku byl zjištěn výskyt vyššího požární zatížení. Podle čl a) se za výsledné pv pro celý požární úsek považuje výpočtové pvs místnosti č. 018 pvs [kg.m-2] = 55,5 pv [kg.m-2] = p.a.b.c = 55,50 Stupeň požární bezpečnosti (čl. 7.2) = II. Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 57,25 Největší dovolená šířka požárního úseku [m] = 37,20 Mezní půdorysná plocha požárního úseku [m2] = 2129,70 Největší počet užitných podlaží z = 3 Požární odolnost [min] stavebních konstrukcí a stupeň hořlavosti hmot -- SPB (podle výpočtů pv) = II. 1 Požární stěny a stropy, viz 8.2 a 8.3 v nadzemních podlažích (NP) : 30+ v posledním nadzemním podlaží (PNP) : 15+ mezi objekty (MO) 2 Požární uzávěry otvorů v pož. stěnách a pož. stropech, viz : 30 DP1 v nadzemních podlažích (NP) v posledním nadzemním podlaží (PNP) 3 Obvodové stěny, viz a zajišťující stabilitu objektu nebo jeho části v PP zajišťující stabilitu objektu nebo jeho části v NP : 30+ zajišťující stabilitu obj. nebo jeho části v posledním NP : 15+ nezajišťující stabilitu objektu nebo jeho části : Nosné konstrukce střech, viz nosné konstrukce střech : 15 5 Nosné konstr. uvnitř PÚ, zajišť.stabilitu objektu, viz a v nadzemních podlažích : 30

14 v posledním nadzemním podlaží : 15 8 Nenosné konstrukce uvnitř požárního úseku (viz 8.8.1) nenosné konstrukce uvnitř požárního úseku : - 11 Střešní pláště, viz 8.15 střešní plášť : - konstrukce označené křížkem (+) viz v ČSN :2009 Únikové cesty Součinitel a = 1,070 Započitatelný počet osob podle ČSN = 135 Půdorysná plocha připadající na 1 osobu [m2] = 2,5 Ohrožení osob (čl.9.1.2) te [min] = 2,1 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 2 NÚC ,5 20,0 1,5 3, S rov. Ano 1 2 ChA ,0 0,0 2,0 3, S dolů Ano Poznámky k únikovým cestám Zásobování vodou pro hašení podle ČSN , červen S [m2] = 343,9 p [kg.m-2] = 60,0 Součin p.s = 20631,6 Výška objektu h [m] = 3,8 1. Vnější odběrní místa (čl.5 ČSN ) Druh objektu: nevýrobní objekt Položka č. 2 v tab.1 a 2 Typ odběrního Vzdálenosti[m] DN v Q Obsah Pozn. místa od objektu mezi sebou mm m.s-1 l.s-1 nádrže m3 Hydrant ,8 6, Vnitřní odběrní místa (čl.6 ČSN ) Hadicový systém (čl. 6.1) Světlost[mm] Max.vzdálenost[m] tvarově stálá hadice Dimenzování vnitřního rozvodu vody (čl.6.8) Přetlak (hydrodynamický) = min. 0,2 MPa Průtok vody z uzavíratelné proudnice = min. 0,3 l.s-1
