1 Parní sterilizátor HMC Parní sterilizátory HMC jsou vyráběny v souladu se všemi platnými evropskými normami a předpisy a nesou označení CE ve čtyřech velikostech sterilizační komory, a to 25, 50, 85 nebo 110 litrů. S těmito sterilizátory se snadno manipuluje díky nízké nakládací výšce. Snadno se ošetřují běžnými prostředky na kovy pro domácnost. Zapuštěná madla a kolečka umožňují snadnou manipulaci. Tepelně odolné hrany slouží k prevenci úrazů. Parní kondenzátor je součástí přístroje. Sterilizační komory jsou pro snadné čištění vyrobeny z leštěné a vysoce legované nerezové oceli. Odvzdušňovací ventil nemá žádný mrtvý prostor a zaručuje vždy bezpečný provoz. Elektrický ohřívač přímo ohřívá napájecí vodu (maximální efektivita) a je vybaven funkcí trojí ochrany proti poškození. Přístroj je vybaven flexibilním čidlem teploty

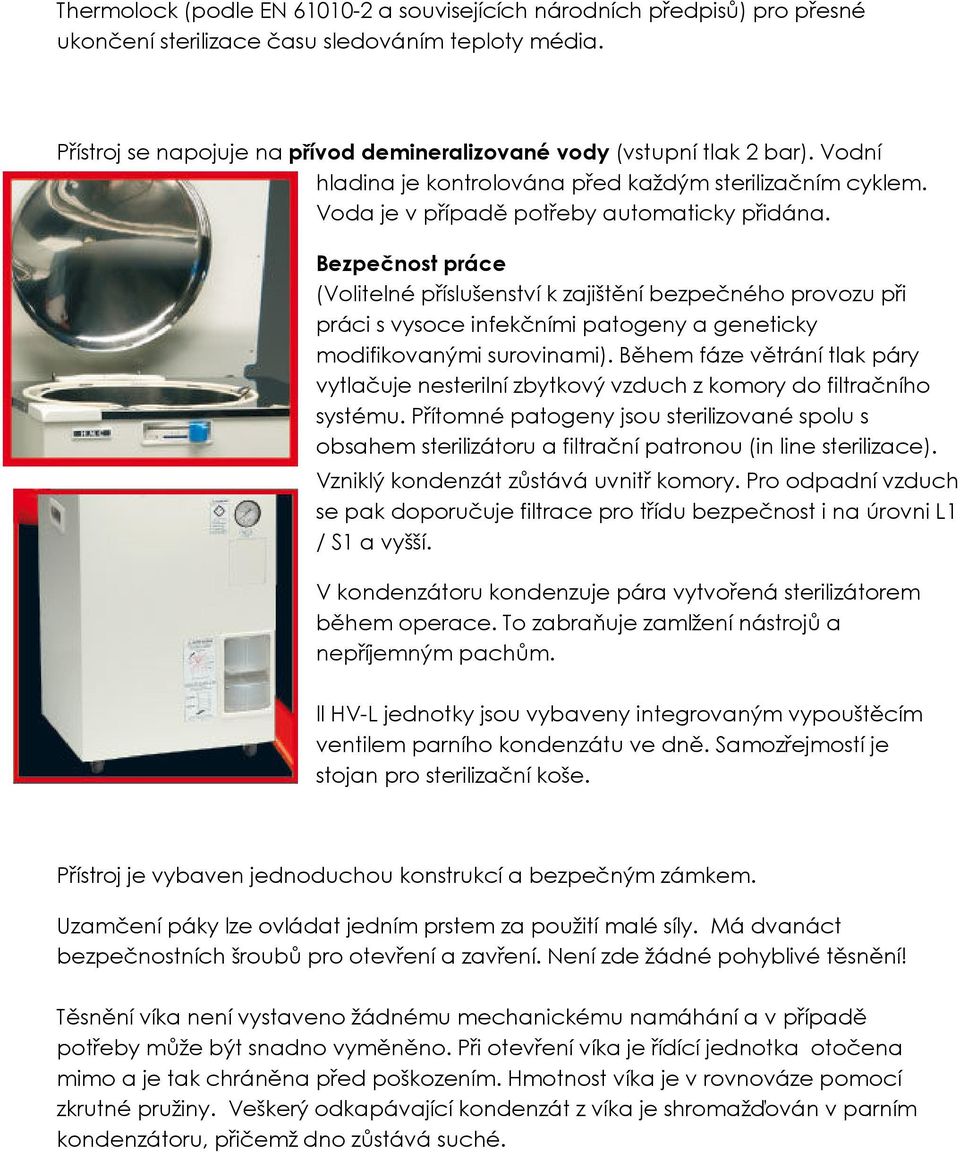

2 Thermolock (podle EN a souvisejících národních předpisů) pro přesné ukončení sterilizace času sledováním teploty média. Přístroj se napojuje na přívod demineralizované vody (vstupní tlak 2 bar). Vodní hladina je kontrolována před každým sterilizačním cyklem. Voda je v případě potřeby automaticky přidána. Bezpečnost práce (Volitelné příslušenství k zajištění bezpečného provozu při práci s vysoce infekčními patogeny a geneticky modifikovanými surovinami). Během fáze větrání tlak páry vytlačuje nesterilní zbytkový vzduch z komory do filtračního systému. Přítomné patogeny jsou sterilizované spolu s obsahem sterilizátoru a filtrační patronou (in line sterilizace). Vzniklý kondenzát zůstává uvnitř komory. Pro odpadní vzduch se pak doporučuje filtrace pro třídu bezpečnost i na úrovni L1 / S1 a vyšší. V kondenzátoru kondenzuje pára vytvořená sterilizátorem během operace. To zabraňuje zamlžení nástrojů a nepříjemným pachům. ll HV-L jednotky jsou vybaveny integrovaným vypouštěcím ventilem parního kondenzátu ve dně. Samozřejmostí je stojan pro sterilizační koše. Přístroj je vybaven jednoduchou konstrukcí a bezpečným zámkem. Uzamčení páky lze ovládat jedním prstem za použití malé síly. Má dvanáct bezpečnostních šroubů pro otevření a zavření. Není zde žádné pohyblivé těsnění! Těsnění víka není vystaveno žádnému mechanickému namáhání a v případě potřeby může být snadno vyměněno. Při otevření víka je řídící jednotka otočena mimo a je tak chráněna před poškozením. Hmotnost víka je v rovnováze pomocí zkrutné pružiny. Veškerý odkapávající kondenzát z víka je shromažďován v parním kondenzátoru, přičemž dno zůstává suché.

3 Dokumentace údajů každé šarže dělá procesy transparentními, zajišťuje kontrolu kvality práce a prokazuje kvalitu sterilizace. Evropská norma EN a vnitrostátní předpisy vyžadují při sterilizaci kapalin použití termozámku (thermolock). Thermolock chrání laboratorní personál před rizikem utajeného varu. To se provádí kontrolou rizika u zdroje - přímo uvnitř potenciálně nebezpečné kapaliny nebo kultivačního média. Víko nelze otevřít, dokud tlak není rovnoměrný a teplota média neklesla pod referenční hodnotou. Všechny parametry lze nastavit individuálně před aktivací programu. Z bezpečnostních důvodů, žádné změny v nastavení parametrů nejsou možné, jakmile program byl aktivován. Během sterilizace je sterilizační komora průběžně postventilována. Tím se zabrání tvorbě prostorů s nižšími teplotami vzduchu a inkluzí, což činí sterilizaci bezpečnějším procesem. Nejdůležitější programy lze aktivovat stisknutím jediného klíče: Sterilizace pevných látek: Díky rychlému uvolňování páry Sterilizace kapalin: S variabilním samovolným chlazení m Sterilizace kapalin: S rychlým chlazením pro tepelně nestabilní materiály Sterilizace kapalin: S následným post-zahřívacím cyklem Agar program: Příprava agaru ke zpracování (termostatické topení) Jednodenní program: Řízený provoz v noci, požadujeme-li vyjmout sterilní položky ráno Sterilizace odpadu: Smíšené zatížení kapalina s nízkým obsahem Pohotovostní režim: Chcete-li ušetřit energii Duální senzorový systém - vysoce přesná regulace teploty a dvojnásobná kontrola tlaku. To také umožňuje kontrolované zvýšení teploty při zahřívání, které zkracuje dobu sterilizace šarže.

4 Delší pobyt ve sterilizátoru může zničit tepelně nestabilní tekutiny (např. agar může zhnědnout). Aktivní rychlé chlazení pomocí ventilátoru snižuje časy až o 40% ve srovnání se samovolným chlazením. Tím se snižují dávkové časy a umožňuje to efektivnější každodenní využití sterilizátoru. C. Není nutné žádné externí připojení. Rychlé zchlazení vzduchem. Když je čas sterilizace u konce, je otevřen chladící otvor. To je jednoduché, levné a efektivní řešení. Doba chlazení je zkrácena přibližně o 40% ve srovnání se samovolným chlazením na konečnou teplotu 80 Příslušenství pro autokláv HV 110: Rozměry obj.č. Drátěné nerezové koše Ø x H mm 390 x Děrované nádoby z nerezového plechu Ø x H mm 390 x Pro sterilizaci kapalin a odpadů a doporučujeme použít nádoby z nerezového plechu.

5 Další příslušenství: Flexibilní teplotní čidlo Chlazení vzduchem RL Tiskárna Výstupní filtr Automatické doplňování vody PT 100, Připojení externí tiskárny GLP-balíček, obsahující tiskárnu a vzduchový filtr SW pro dokumentaci teploty a času, obsahuje rozhraní RS 232, výstup do formátu PDF s digitálním podpisem Technická specifikace Model jednotky HV 110 Objem komory l 110 Rozměry komory (Ø x H) mm 420 x 795 Vnější rozměry š x h x v mm 660 x 650 x 1180 Pracovní teplota C C Ohřev C C Maximální pracovní tlak barr 1,2 bar Speciální cyklus C pro mikrobiologická media Nastavení času 1 minuta až 7 dnů Doba sterilizace 1 až 250 minut Příkon kw 4,0 Napětí V AC 220 V / 240 V Hmotnost kg 81 kg

6 Zamykací systém Značka Varná nádoba Bezpečnostní prvky jednopolohový rychlouzávěr CE, TÜV Bayern e.v. SUS304 (nerezová ocel) Elektromechanický bezpečnostní uzávěr, bezpečnostní ventil, přerušení je-li málo vody, pojistka - ochrana proti přetlaku, pojistka proti přehřátí, jistič, alarm (akustický a vizuální) Kapacita HV 110 Hranaté laboratorní baňky 500 ml 52*) Kulaté laboratorní baňky 1000 ml Erlenmayerovy baňky 500 ml 32*) Erlenmayerovy baňky Pevné látky cca kg 29 Odpadní látky cca kg 28 *) se stojanem
