1 ng. ROMAN CHLÁDEK - energetické projekty Humpolecká ulice 108 3, , Liberec 5, Villa Amalia Mobil : , energeticke.p@volny.cz ' PROJEKTOVÁ DOKUMENTACE-část 1 A. Průvodnízpráva B. Souhrnná technická zpráva C. Situační výkres D. Dokumentace objektů a technických a technologických zařízení D1. Dokumentace stavebního nebo inženýrského objektu D1.1 - Architektonicko-stavební řešení (viz samostatná PD čá s t 2) D1.2 - Stavebně konstrukční řešení (viz samostatná PD čá st 2) D1.3 - Požárně bezpečnostní řešení D1.4-Technika prostředí staveb D1.4.a - ÚSTŘEDNÍ VYTÁPĚNÍ D1.4.b - ZDRAVOTNÍ TECHNKA D1.4.c - ROZVODY PLYNU D1.4.d - ELEKTRONSTALACE Výkresová část E. Dokladová část Název akce nvestor Vypracoval Stupeň ZMĚNA DOKONČENÉ STAVBY BYTOVÉHO DOMU NSTALACE PLYNOVÝCH KOTLŮ Březinova , Jiříkov Město Jiříkov, N ám ěstí 464, Jiříkov ng. Roman Chládek Autorizovaný technik pro techniku prostředí staveb, vytáp ě ní, vzduchotechniku a zdravotní techniku, č í s lo autorizace CKAT ČO Projekt pro stavební povolení Datum

2 A.Průvodní zpráva A.1 dentifikační údaje Název stavby Místo stavby Předmět stavby Stavebník - ZMĚNA DOKONČENÉ STAVBY - NSTALACE PLYNOVÝCH KOTLŮ - Březinova , Jiříkov - zřízení plynového odběrního místa pro vytápění bytového domu č.p Město Jiříkov, Náměstí 464, Jiříkov Č , zastoupený Bc. Petr Stredák Hlavní projektant - ng. Roman Chládek, Humpolecká 108/3, Liberec 5, O 169 Autorizovaný technik pro techniku prostředí staveb, vytápění, vzduchotechniku a zdravotní techniku, číslo autorizace ČKAT , Č Projektant části požární - Rudolf Poupa, Zahradní 354/35, Liberec Dodavatel stavby Zahájení stavby Dokončení stavby Autorizovaný technik pro požární bezpečnost staveb, číslo autorizace ČKAT , Č bude určen výběrovým řízením A.2 Seznam vstupních podkladů Výchozím podkladem pro projektování byl snímek katastrální mapy, osobní prohlídka a zaměření místa stavby, konzultace provedení s investorem a smlouva o připojení k DS RWE GasNet, s.r.o. V objektu stavby byl proveden jednoduchý průzkum stavebních konstrukcí a tras vnitřních instalací. Výsledky průzkumů jsou zohledněny v technické zprávě a výkresové dokumentaci. Nový topný zdroj v budově na zemní plyn - plynové kotle - bude napojen na stávající rozvody topné vody uvnitř objektu po odpojení budovy od přívodního potrubí topné vody a TUV z SCZT. Přívod zemního plynu do budovy zůstane původním plynovodem. A.3 Údaje o území dotčeném stavbou a o budově a) Rozsah řešeného území - zájmové území leží v obci Jiříkov, p.p.č k.ú. Jiříkov v mírně svažitém terénu se zástavbou bytovými domy. Dotčený pozemek je veřejně přístupný z místní komunikace. b) Údaje o ochraně území podle jiných právních předpisů - netýká se stavby. Při realizaci stavby nebudou zasaženy kulturní památky ani objekty, nedojde k trvalému ani dočasnému záboru LPF a ZPF. Nároky na demolice stávajících objektů nejsou. Ke kácení stromů nedojde. Stavba se nenachází v záplavovém území. c) Údaje o odtokových poměrech - odtokové poměry se předmětnou stavbou nemění. d) Údaje o souladu s územně plánovací dokumentací - zřízení nového topného zdroje pro budovu na zemní plyn je plně v souladu s ÚP města Jiříkov. Jedná se o mimocentrální oblast urbanistického obvodu, kde je přípustná forma zásobení energiemi elektřinou a zemním plynem. e) Údaje o souladu s územním rozhodnutím - územní rozhodnutí, územní opatření ani územní souhlas na předmětnou stavbu vydány nebyly. f) Údaje o dodržení obecných požadavků na výstavbu a využití území - stavba je navržena v souladu s veškerými požadavky na výstavbu - viz seznam norem, zákonů a vyhlášek v části D - dokumentace. Při stavbě budou dodržena předepsaná ochranná pásma. V prostoru stavby topného zdroje se nepředpokládají přeložky inženýrských sítí. Obecné požadavky na výstavbu budou dodrženy, převážně 2

3 se této stavby netýkají. g) Údaje o splnění požadavků dotčených orgánů - požadavky dotčených orgánů projektová dokumentace splňuje. Vyjádření dotčených orgánů se týká převážně bodu A.4.f) Vyjádření dotčených orgánů je nedílnou součástí projektové dokumentace - viz část E - dokladová část. h) Seznam výjimek a úlevových řešení - netýká se stavby. i) Seznam souvisejících a podmiňujících investic - netýká se stavby. j) Seznam stavbou dotčených pozemků - změna vytápění v budově na p.p.č k.ú. Jiříkov. A.4 Údaie o stavbě a) Jedná se o jednoduché nové technologické zařízení již realízované stavby bez nároků na urbanistické a architektonické řešení vlastní stavby ani jejího okolí. Komínové těleso bude vedeno v celé trase po fasádě budovy. Navrhované řešení změny vytápění nemá žádný vliv na stávající dispozice uvnitř objektu. nstalace plynových kotlů bude realizována v prostoru stávající místností. Dispozice daného prostoru je vhodná pro instalaci plynových kotlů. Stávající dodávka tepla pro vytápění a ohřev TUV je zajišťována z SCZT (systém centrálního zásobováním teplem). Samostatné vytápění bytového domu vlastním zdrojem v budově s kvalitní automatickou regulací vyřeší problém plánované výpovědi smlouvy o dodávce tepla z SCZT. Kondenzační kotle na spalování zemního plynu ušetří roční tepelnou práci oproti současnosti, což je ve shodě se zákonem o hospodaření s energií a toto řešení je i v souladu s vládním nařízením 195/2001 Sb., které stanoví preferenci územní soběstačnosti před dálkovými přenosy spojenými se ztrátami v rozvodech. b) Účel užívání stavby se nemění. c) Jedná se o trvalou stavbu. d) Údaje o ochraně stavby podle jiných právních předpísů - netýká se stavby. Při realizaci stavby nebudou zasaženy kulturní památky ani objekty. e) Údaje o dodržení technických požadavků na stavby - stavba je navržena v souladu s veškerými požadavky na výstavbu - viz seznam norem, zákonů a vyhlášek v části D - dokumentace. Při stavbě budou dodržena předepsaná ochranná pásma. Obecné požadavky na výstavbu budou dodrženy, převážně se této stavby netýkají. Řešení bezbariérového užívání staveb - netýká se této stavby. Realizace stavby nového topného zdroje nebude mít vliv na bezbariérové užívání ploch a komunikací v prostoru a v okolí stavby. f) Údaje o splnění požadavků dotčených orgánů - požadavky dotčených orgánů projektová dokumentace splňuje. Vyjádření dotčených orgánů je nedílnou součástí projektové dokumentace - viz část E - dokladová část. g) Seznam výjimek a úlevových řešení - žádné výjimky a úlevová řešení nebyly pro předmětnou stavbu uděleny. h) Navrhované kapacity stavby- plocha strojovny 22.9 m 2, obestavěný prostor 59 m 3. í) Základní bilance stavby nového topného zdroje Max. účinnost původního zdroje - SCZT s teplovodem Max. účinnost nového zdroje - plynových kotlů Potřebný tepelný výkon pro vytápění budovy Potřebný tepelný výkon pro ohřev TUV cca 75 % cca 105 % 72kW 112 kw 3

4 nstalovaný příkon topných zdrojů pro vytápění a ohřev TUV Hodinová spotřeba plynu kotle do 49.5 kw Hodinová spotřeba plynu maximální Roční spotřeba tepelné energie na vytápění a ohřev TUV - kotelna Roční spotřeba tepelné energie na vytápění a ohřev TUV - kotelna Roční spotřeba plynu na vytápění a ohřev TUV - kotelna 99 kw 5.5 m3/hod 11.0 m3/hod 830 GJ MWh m3/rok j) Základní předpoklady výstavby - věcné a časové vazby stavby - realizace nového zdroje tepla a instalace plynových kotlů je bez vazeb na související a podmiňující stavby. Stavba nebude členěna na etapy. Předpokládaná doba výstavby a popis výstavby Předpokládaná lhůta zahájení stavby - po nabytí právní moci stavebního povolení s ukončením stavby do Realizace stavby bude probíhat po dobu cca 3 týdny. Postup výstavby: předání staveniště (investor - zhotovitel) provedení stavebních výpomocí a montážních prací potrubní zkoušky, oživení M a R předání stavby investorovi propojení nového a původního topného systému - po výpovědi smlouvy stávajícímu dodavateli tepla odpojení SCZT- po výpovědi smlouvy stávajícímu dodavateli tepla k) Orientační náklady stavby - předpokládaný investiční náklad 650 tis. Kč. 4

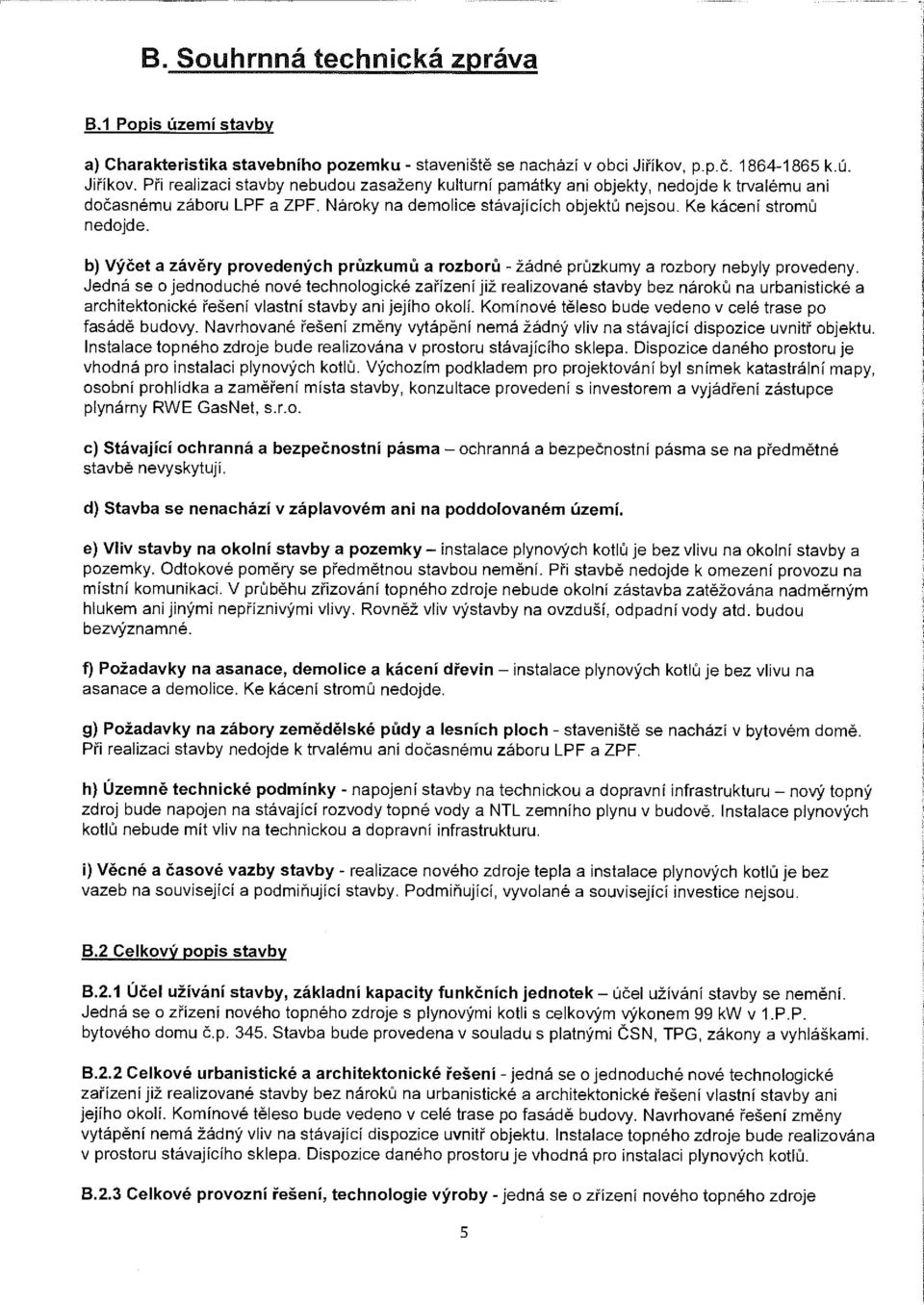

5 B. Souhrnná technická zpráva B.1 Popis území stavby a) Charakteristika stavebního pozemku - staveniště se nachází v obci Jiříkov, p.p.č k.ú. Jiříkov. Při realizaci stavby nebudou zasaženy kulturní památky ani objekty, nedojde k trvalému ani dočasnému záboru LPF a ZPF. Nároky na demolice stávajících objektů nejsou. Ke kácení stromů nedojde. b) Výčet a závěry provedených průzkumů a rozborů - žádné průzkumy a rozbory nebyly provedeny. Jedná se o jednoduché nové technologické zařízení již realizované stavby bez nároků na urbanistické a architektonické řešení vlastní stavby ani jejího okolí. Komínové těleso bude vedeno v celé trase po fasádě budovy. Navrhované řešení změny vytápění nemá žádný vliv na stávající dispozice uvnitř objektu. nstalace topného zdroje bude realizována v prostoru stávajícího sklepa. Dispozice daného prostoru je vhodná pro instalaci plynových kotlů. Výchozím podkladem pro projektování byl snímek katastrální mapy, osobní prohlídka a zaměření místa stavby, konzultace provedení s investorem a vyjádření zástupce plynárny RWE GasNet, s.r.o. c) Stávající ochranná a bezpečnostní pásma - ochranná a bezpečnostní pásma se na předmětné stavbě nevyskytují. d) Stavba se nenachází v záplavovém ani na poddolovaném území. e) Vliv stavby na okolní stavby a pozemky- instalace plynových kotlů je bez vlivu na okolní stavby a pozemky. Odtokové poměry se předmětnou stavbou nemění. Při stavbě nedojde k omezení provozu na místní komunikaci. V průběhu zřizování topného zdroje nebude okolní zástavba zatěžována nadměrným hlukem ani jinými nepříznivými vlivy. Rovněž vliv výstavby na ovzduší, odpadní vody atd. budou bezvýznamné. f) Požadavky na asanace, demolice a kácení dřevin - instalace plynových kotlů je bez vlivu na asanace a demolice. Ke kácení stromů nedojde. g) Požadavky na zábory zemědělské půdy a lesních ploch - staveniště se nachází v bytovém domě. Při realizaci stavby nedojde k trvalému ani dočasnému záboru LPF a ZPF. h) Územně technické podmínky - napojení stavby na technickou a dopravní infrastrukturu - nový topný zdroj bude napojen na stávající rozvody topné vody a NTL zemního plynu v budově. nstalace plynových kotlů nebude mít vliv na technickou a dopravní infrastrukturu. i) Věcné a časové vazby stavby - realizace nového zdroje tepla a instalace plynových kotlů je bez vazeb na související a podmiňující stavby. Podmiňující, vyvolané a související investice nejsou. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek - účel užívání stavby se nemění. Jedná se o zřízení nového topného zdroje s plynovými kotli s celkovým výkonem 99 kw v 1.P.P. bytového domu č.p Stavba bude provedena v souladu s platnými ČSN, TPG, zákony a vyhláškami. B.2.2 Celkové urbanistické a architektonické řešení - jedná se o jednoduché nové technologické zařízení již realizované stavby bez nároků na urbanistické a architektonické řešení vlastní stavby ani jejího okolí. Komínové těleso bude vedeno v celé trase po fasádě budovy. Navrhované řešení změny vytápění nemá žádný vliv na stávající dispozice uvnitř objektu. nstalace topného zdroje bude realizována v prostoru stávajícího sklepa. Dispozice daného prostoru je vhodná pro instalaci plynových kotlů. B.2.3 Celkové provozní řešení, technologie výroby - jedná se o zřízení nového topného zdroje s

6 s plynovými kotli s celkovým výkonem zdroje 99 kw v 1.P.P. bytového domu č.p Výrobní a nevýrobní technologická zařízení staveb se ve stavbě nevyskytují. Technologické řešení plynových kotlů je v kapitole D1.4. B.2.4. Řešení bezbariérového užívání stavby - netýká se této stavby. Realizace stavby nebude mít vliv na bezbariérové užívání ploch a komunikací v prostoru a v okolí stavby. B.2.5 Bezpečnost při užívání stavby - zpráva Bezpečnosti při nebyla vypracována. užívání pro instalaci plynových kotlů B.2.6 Základní charakteristika objektů - jedná se o zřízeni nového topného zdroje s plynovými kotli s celkovým výkonem 99 kw v 1.P.P. bytového domu. Stavba nebude členěna na stavební objekty ani provozní soubory. B.2.7 Základní charakteristika technických a technologických zařízení - jedná se o zřízení nového topného zdroje s plynovými kotli s výkonem g9 kw v 1.P.P. bytového domu. Topný zdroj bude opatřen veškerými povinnými uzavíracími a bezpečnostními armaturami a bude realizován v souladu s platnými ČSN, zákony a vyhláškami. Nový zdroj tepla bude napojen na stávající rozvody tepla v budově. B.2.8 Požárně bezpečnostní řešení - požární zpráva pro instalaci plynových kotlů součástí projektové dokumentace. byla vypracována a je B.2.9 Zásady hospodaření s energiemi - nový topný zdroj bude zřízen z důvodu výpovědi smlouvy o dodávce tepla původním dodavatelem SCZT. nstalace plynových kotlů je v souladu s požadavky na úspora energie a ochranu tepla a je ve shodě se zákonem o hospodaření s energií i v souladu s vládním nařízením 195/2001 Sb. Zřízením nového topného zdroje dojde ke sníženi spotřeby primární energie, neboť mimo podstatně vyšší účinnosti spalování zemního plynu v místě stavby je nutno přičíst značné tepelné ztráty v předimenzovaných a zastaralých rozvodech SCZT, nepružnou regulaci teploty topné vody v SCZT atd. Max. účinnost původního zdroje - SCZT s teplovodem Max. účinnost nového zdroje - plynových kotlů Potřebný tepelný výkon pro vytápění budovy Potřebný tepelný výkon pro ohřev TUV nstalovaný příkon topných zdrojů pro vytápění a ohřev TUV Hodinová spotřeba plynu kotle do 49.5 kw Hodinová spotřeba plynu maximální Roční spotřeba tepelné energie na vytápění a ohřev TUV - kotelna Roční spotřeba tepelné energie na vytápění a ohřev TUV - kotelna Roční spotřeba plynu na vytápění a ohřev TUV - kotelna cca 75 % cca 105 % 72 kw 112 kw 99kW 5.5 m3/hod 11.0 m3/hod 830 GJ MWh m3/rok V souvislosti se stavebními úpravami při instalaci plynových kotlů nedojde k ovlivnění energetické náročnosti předmětné budovy, požadavky ustanovení paragrafu č. 6a odstavec 1 zákona číslo 406/2000 Sb. budou splněny a odpadá povinnost vyhotovit průkaz energetické náročnosti budovy (PENB). Stavební úpravy dokončené stavby nedosáhnou kategorizace větších změn v souladu s paragrafem č. 2 odstavec 1 zákona číslo 406/2000 Sb. Zdůvodnění - tepelná ztráta předmětné budovy se instalací plynových kotlů nezmění. nstalací plynových kotlů se sníží množství tepla potřebné pro vytápění budovy. Zateplením budovy, které již bylo provedeno se změnil potřebný teplotní spád topné soustavy z původní hodnoty 90/70 C na novou hodnotu 70/55 C. Maximální účinnost výroby tepla z SCZT se zateplením budovy nezmění. Maximální účinnost výroby tepla z plynových kondenzačních kotlů se zvýší neboť kondenzační kotle mají maximální doloženou účinnost při kondenzaci 107%. Navržené plynové kotle budou v předmětné budově vzhledem k venkovním teplotám a tedy ekvivalentnímu potřebnému teplotnímu spádu provozovány v kondenzačním režimu cca 70% topného období (vychází z křivky četnosti venkovním teplot pro danou teplotní oblast). Po zbylou část topné sezóny (cca 30%) budou plynové kotle provozovány jako nekondenzační s účinností 93%. Rozdílem účinností mezi dodávkou tepla na patě budovy z SCZT a z plynových kondenzačních kotlů dojde k předpokládanému snížení energetické náročnosti budovy o cca 6

7 10% v souladu se zákonem č. 406/2000 Sb. a povinnost vypracovat PENB odpadá (povinnost zpracovat PENB je při změně energetické náročnosti větší než 25%, resp. při stavební změně větší než 25% plochy obvodového pláště). Projektant posoudil možnost kombinované výroby tepla a energie v předmětné budově dle zák. č. 201/2012 Sb. O ochraně ovzduší a rozhodl že tato nebude pro stavebníka ekonomickým přínosem a proto se o ni v projektové dokumentaci neuvažuje. Náplni činnosti stavebníka není výroba elektřiny dle zák. č. 458/2000 Sb. Projektant není povinen ověřit technickou a ekonomickou proveditelnost kombinované výroby tepla a energie. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí - nové plynové kotle budou napojeny na stávající rozvody topné vody a NTL zemního plynu v budově. V průběhu zřizováni nového topného zdroje nebude okolní zástavba zatěžována nadměrným hlukem ani jinými nepříznivými vlivy. Rovněž vliv výstavby na ovzduší, odpadni vody atd. budou bezvýznamné. Ochrana zdraví a bezpečnosti pracovníků je řešena v technické zprávě viz část D1.4 - Technická zpráva. B.2.11 Ochrana stavby před škodlivými účinky vnějšího prostředí - ochrana stavby před škodlivými vlivy vnějšího prostředí a) - e) pro instalaci plynových kotlů nebyla řešena. B.3 Připojení na technickou infrastrukturu Napojeni stavby na technickou infrastrukturu - nové plynové kotle budou napojeny na stávající rozvody topné vody a NTL zemního plynu v budově. nstalace plynových kotlů nebude mít vliv na technickou infrastrukturu v místě stavby. Odvodnění území včetně zneškodňování odpadních vod - instalace plynových kotlů je bez nároku na odvodněni území. Zásobování vodou - stavbou nového topného zdroje se zvýší nárok na zásobováni pitnou vodou pro ohřev TUV v boileru. Doplňováni vody do stávajícího topného systému bude zajištěno ze stávajícího rozvodu pitné vody v budově. Stávající vodovodní přípojka byla posouzena a její kapacita je pro daný nárok dodávky pitné vody je dostatečná. Zásobování energiemi - stavbou nového topného zdroje vzniká nárok na dodávku zemního plynu. Zásobování nového topného zdroje zemním plynem je smluvně zajištěno distributorem plynu RWE GasNet, s.r.o. Stavbou nového topného zdroje vzniká nárok na dodávku elektrické energie pro provoz nového topného zdroje. Připojení na stávající rozvody elektrické energie bude za elektroměrem společné spotřeby. B.4 Dopravní řešení Při stavbě nedojde k trvalému ani dočasnému omezeni provozu na místní komunikaci. B.5 Řešení vegetace a souvisejících terénních úprav V souvislosti se stavbou není třeba řešit terénní úpravy ani vegetaci. Ke káceni stromů nedojde. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana Zřízením nového topného zdroje nebude zhoršena kvalita ovzduší v místě stavby ani v širší lokalitě města Jiříkov. Jedná o malý zdroj znečištění (tzv. nevyjmenované zdroje) v souladu s nařízením vlády č. 597/2006 Sb. Navržené kondenzační kotle jsou s kvalitním spalováním. Množství imisí z nového zdroje bude podstatně menši než při výrobě tepla ve zdroji SCZT, neboť mimo vyšší účinnosti spalováni zemního plynu v místě stavby je nutno přičíst značné tepelné ztráty v předimenzovaných a zastaralých rozvodech SCZT, nepružnou regulaci teploty topné vody v SCZT atd. Výrobce kotle garantuje splněni emisních limitů stanovených vyhláškou MŽP k zákonu č. 205/2009 Sb. a k zákonu č. 201/2012 Sb. ve znění pozdějších předpisů a dle nařízení vlády č. 146/2007 Sb. Navržené plynové kotle odpovídají 7

8 požadavkům normy EN 297, splňují platná kriteria stanovená směrnicemi MŽP a splňují emisní třídu NOx č.5 dle EN 483. Předpokládané emise: - normovaný emisní faktor NOx třída č.5 - méně než 39 mg/kwh - normovaný emisní faktor CO - méně než 7 mg/kwh - obsah CO ve spalinách při maximálním výkonu - max. 9% V průběhu zřizování instalace plynových kotlů nebude okolní zástavba zatěžována nadměrným hlukem ani jinými nepříznivými vlivy. Rovněž vliv výstavby na ovzduší, odpadní vody atd. budou bezvýznamné. Třídění podle jednotlivých druhů a kategorií a odstranění odpadů z montáže zajistí investor prostřednictvím dodavatelské firmy. Zhotovitel povede evidenci o odpadech vzniklých při realizaci (množství odpadů a jejich likvidace) pro případnou kontrolu referátu ŽP. Odpady budou předávány fyzické nebo právnické osobě oprávněné k podnikání (oprávnění je předávající povinen si ověřit), která je provozovatelem zařízení k využití, odstranění nebo ke sběru určeného druhu odpadu. S nebezpečnými odpady, které vzniknou v průběhu stavby, bude nakládáno dle jejich skutečných vlastností a budou odstraněny v zařízeních k tomu určených. Nakládání s odpady bude prováděno dle platných zákonů a vyhlášek. Ochrana proti hluku pro instalaci plynových kotlů nebyla řešena. Pro plynové zdroje s kondenzačními kotli zřizovanými dle TPG (Odběrná plynová zařízení a spotřebiče v budovách) není třeba řešit ochranu proti hluku. Hlučnost plynového kotle při maximálním výkonu udaná výrobcem je max. 50dB(A). Prostory nad plynovými kotli jsou využívány jako byty. Přenosu hluku od zařízení topného zdroje brání betonové stavební konstrukce objektu. V prostoru s plynovými kotli je doporučeno zřízení zvukově izolačního obkladu stropu minerální vatou ti. 80 mm. Neprůzvučnost betonové konstrukce ti. 150 mm Rw = 54 db dle ČSN EN , příloha B. Provoz nového topného zdroje bude nepřetržitý s nočním útlumem. Veškerá zařízení použitá u topného zdroje jsou zařízení s nízkou hlučností (např. oběhová čerpadla) nebo podlimitní a v plynové kotelně s novým topným zdrojem není třeba provádět protihluková opatření. Při žádném z provozních režimů nového topného zdroje nebudou překročeny maximální limity hluku stanovené zákonem č. 258/2000 Sb. a nařízením vlády č. 272/2011 Sb. Za provoz nového zdroje tepla odpovídá vlastník objektu, který bude zodpovědný za dodržování výše uvedených režimů provozu topného zdroje a to i v případě, že provozovat zařízení bude jiný subjekt. Stavební činnost při zřizování nového topného zdroje bude probíhat v pracovních dnech od 7.00 do hod. Hygienický průkaz pro instalaci plynových kotlů nebyl vypracován. Pro plynové zdroje s kondenzačními kotli zřizovanými dle TPG (Odběrná plynová zařízení a spotřebiče v budovách) není třeba hygienický průkaz dokládat. Veškerá zařízení stavby isou navrhována v souladu s následuiícími vyhláškami a zákony: Zák. č. 258/2000 Sb. O ochraně veřejného zdraví a o změně některých souvisejících zákonů (díl 6 - ochrana před hlukem a vibracemi) Zák. č. 252/2004 Sb. Hygienické požadavky na pitnou a teplou vodu a četnost a rozsah kontroly pitné vody ve znění vyhlášek č. 187/2005 Sb. ač. 293/2006 Sb. Zák. č. 185/2001 Sb. Vyhl. č. 409/2005 Sb. O hygienických požadavcích na výrobky přicházející do přímého styku s vodou a na úpravu vody Vyhl. č. 268/2009 Sb. O technických požadavcích na stavby Nařízení vlády č. 361/2007 Sb. Podmínky ochrany zdraví při práci Nařízení vlády č. 272/2011 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibraci Pitná voda (SV) musí mít takové fyzikálně-chemické vlastnosti, které nepředstavují ohrožení veřejného zdraví. Pitná (SV) a teplá voda (TUV) nesmí obsahovat mikroorganismy, parazity a látky jakéhokoliv druhu v počtu nebo koncentraci, které by mohly ohrozit veřejné zdraví. Teplá voda (TUV) bude připravována z vody pitné. Teplá voda (TUV) dodávaná jako součást podnikatelské činnosti osoby nebo jiné činnosti právnické osoby musí splňovat hygienické limity mikrobiologických, biologických, fyzikálních, chemických a organoleptických ukazatelů jakosti, které jsou upraveny prováděcím právním předpisem; za splnění této povinnosti odpovídá výrobce teplé vody. Teplou vodu dodávanou potrubím užitkové vody nebo vnitřním vodovodem, které jsou konstrukčně 8

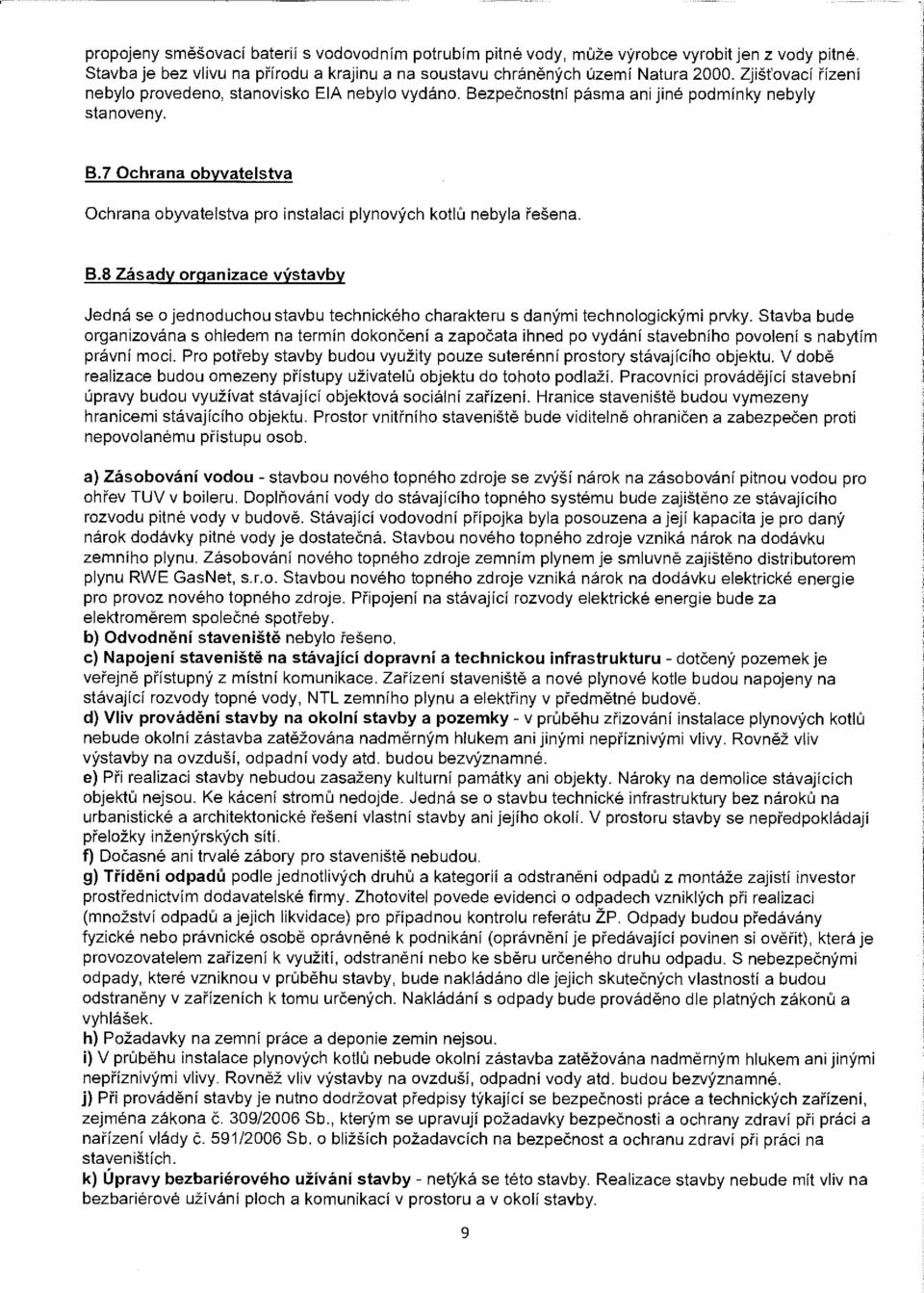

9 propojeny směšovací baterií s vodovodním potrubím pitné vody, může výrobce vyrobit jen z vody pitné. Stavba je bez vlivu na přírodu a krajinu a na soustavu chráněných území Natura Zjišťovací řízení nebylo provedeno, stanovisko EA nebylo vydáno. Bezpečnostní pásma ani jiné podmínky nebyly stanoveny. B.7 Ochrana obyvatelstva Ochrana obyvatelstva pro instalaci plynových kotlů nebyla řešena. 8.8 Zásady organizace výstavby Jedná se o jednoduchou stavbu technického charakteru s danými technologickými prvky. Stavba bude organizována s ohledem na termín dokončení a započata ihned po vydání stavebního povolení s nabytím právní moci. Pro potřeby stavby budou využity pouze suterénní prostory stávajícího objektu. V době realizace budou omezeny přístupy uživatelů objektu do tohoto podlaží. Pracovníci provádějící stavební úpravy budou využívat stávající objektová sociální zařízení. Hranice staveniště budou vymezeny hranicemi stávajícího objektu. Prostor vnitřního staveniště bude viditelně ohraničen a zabezpečen proti nepovolanému přístupu osob. a) Zásobování vodou - stavbou nového topného zdroje se zvýší nárok na zásobování pitnou vodou pro ohřev TUV v boileru. Doplňování vody do stávajícího topného systému bude zajištěno ze stávajícího rozvodu pitné vody v budově. Stávající vodovodní přípojka byla posouzena a její kapacita je pro daný nárok dodávky pitné vody je dostatečná. Stavbou nového topného zdroje vzniká nárok na dodávku zemního plynu. Zásobování nového topného zdroje zemním plynem je smluvně zajištěno distributorem plynu RWE GasNet, s.r.o. Stavbou nového topného zdroje vzniká nárok na dodávku elektrické energie pro provoz nového topného zdroje. Připojení na stávající rozvody elektrické energie bude za elektroměrem společné spotřeby. b) Odvodnění staveniště nebylo řešeno. c) Napojení staveniště na stávající dopravní a technickou infrastrukturu - dotčený pozemek je veřejně přístupný z místní komunikace. Zařízení staveniště a nové plynové kotle budou napojeny na stávající rozvody topné vody, NTL zemního plynu a elektřiny v předmětné budově. d) Vliv provádění stavby na okolní stavby a pozemky - v průběhu zřizování instalace plynových kotlů nebude okolní zástavba zatěžována nadměrným hlukem ani jinými nepříznivými vlivy. Rovněž vliv výstavby na ovzduší, odpadní vody atd. budou bezvýznamné. e) Při realizaci stavby nebudou zasaženy kulturní památky ani objekty. Nároky na demolice stávajících objektů nejsou. Ke kácení stromů nedojde. Jedná se o stavbu technické infrastruktury bez nároků na urbanistické a architektonické řešení vlastní stavby ani jejího okolí. V prostoru stavby se nepředpokládají přeložky inženýrských sítí. f) Dočasné ani trvalé zábory pro staveniště nebudou. g) Třídění odpadů podle jednotlivých druhů a kategorií a odstranění odpadů z montáže zajistí investor prostřednictvím dodavatelské firmy. Zhotovitel povede evidenci o odpadech vzniklých při realizaci (množství odpadů a jejich likvidace) pro případnou kontrolu referátu ŽP. Odpady budou předávány fyzické nebo právnické osobě oprávněné k podnikání (oprávnění je předávající povinen si ověřit), která je provozovatelem zařízení k využití, odstranění nebo ke sběru určeného druhu odpadu. S nebezpečnými odpady, které vzniknou v průběhu stavby, bude nakládáno dle jejích skutečných vlastností a budou odstraněny v zařízeních k tomu určených. Nakládání s odpady bude prováděno dle platných zákonů a vyhlášek. h) Požadavky na zemní práce a deponie zemin nejsou. i) V průběhu instalace plynových kotlů nebude okolní zástavba zatěžována nadměrným hlukem ani jinými nepříznivými vlivy. Rovněž vliv výstavby na ovzduší, odpadní vody atd. budou bezvýznamné. j) Při provádění stavby je nutno dodržovat předpisy týkající se bezpečnosti práce a technických zařízení, zejména zákona č. 309/2006 Sb., kterým se upravují požadavky bezpečnosti a ochrany zdraví při práci a nařízení vlády č. 591/2006 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. k) Úpravy bezbariérového užívání stavby - netýká se této stavby. Realizace stavby nebude mít vliv na bezbariérové užívání ploch a komunikací v prostoru a v okolí stavby. 9

10 ) Zásady pro dopravně inženýrská opatření - netýká se této stavby. m) Speciální podmínky pro provádění stavby - nebyly stanoveny. n) Předpokládaná doba výstavby a popis výstavby Předpokládaná lhůta zahájení stavby - po nabytí právní moci stavebního povolení s ukončením stavby do Realizace stavby bude probíhat po dobu cca 3 týdny. Postup výstavby: předání staveniště (investor - zhotovitel) provedení stavebních výpomocí a montážních prací potrubní zkoušky, oživení M a R předání stavby investorovi propojení nového a původního topného systému - po výpovědi smlouvy stávajícímu dodavateli tepla odpojení SCZT- po výpovědi smlouvy stávajícímu dodavateli tepla C. Situační výkresy Situace stavby se zákresem do katastrální mapy - viz část D1.4 - technická zpráva. Napojení stavby na dopravní a technickou infrastrukturu, bezpečnostní pásma - netýká se stavby. Hranice staveniště a dotčeného území jsou vymezeny hranicemi stávajícího objektu. Prostor vnitřního staveniště bude viditelně ohraničen a zabezpečen proti nepovolanému přístupu osob. Stávající stavby, dopravní a technická infrastruktura a hranice pozemků jsou zakresleny v katastrální mapě. Výškopis, stanovení nadmořské výšky 1.N.P., výšky terénu, zpevněné plochy a vegetace, odstupy staveb, zábory půdy, geodetické údaje, vyznačení vazeb na okolí atd. nebyly pro tuto stavbu řešeny. Navržená stavba - místo instalace plynových kotlů je vyznačeno v katastrální mapě. D. Dokumentace objektů a technických a technologických zařízení D1. Dokumentace stavebního nebo inženýrského objektu D1.1 - Architektonicko-stavební řešení (viz samostatná PO část 2) D1.2 - Stavebně konstrukční řešení (viz samostatná PO část 2) D1.3 - Požárně bezpečnostní řešení D1.4 - Technika prostředí staveb D1.4.a - ÚSTŘEDNÍ VYTÁPĚNÍ D1.4.b - ZDRAVOTNÍ TECHNKA D1.4.c - ROZVODY PLYNU D1.4.d - ELEKTRONSTALACE D2. Dokumentace technických a technologických zařízení - netýká se této stavby Výkresová část 10

11 D1.4.a. TECHNCKÁ ZPRÁVA- ÚSTŘEDNÍ VYTÁPĚNÍ Základní údaje Název stavby Místo stavby Předmět stavby Stavebník - ZMĚNA DOKONČENÉ STAVBY - instalace plynových kotlů - ústřední vytápění - Březinova , Jiříkov - zřízení plynového odběrního místa pro vytápění bytového domu č.p Město Jiříkov, Náměstí 464, Jiříkov Výchozí podklady - osobní prohlídka a zaměření místa stavby, konzultace provedení s investorem a dodavatelem technologie. Projektová dokumentace byla zpracována na základě požadavku investora. Pro vypracování PD byly použity následující podklady: - projektová dokumentace stavební části - fakturace dodávek tepla - požadavky investora - doměření potřebných údajů na místě Zdůvodnění stavby - projekt řeší technické provedení nového topného zdroje pro bytový dům s vazbou na optimální ekonomické investice a provozní náklady. Cílem je realizace topného zdroje a zdroje TUV na vysoké technické úrovni s automatickým provozem. Návrh ústředního vytápění je v souladu s platnými ČSN a splňuje veškeré hygienické požadavky kladené na stavby obdobného charakteru. Stavební a prostorové řešení odpovídá potřebám technologie, normám ČSN a hygienickým předpisům a vyhláškám bezpečnosti práce. Budova bytového domu má 2 vchody a 4 nadzemní podlaží a suterén - 1.P.P. Nosná konstrukce budovy je ŽLB panelový systém. Otvorové výplně - okna jsou plastová s otevíravými křídly. Objekt je situován na mírně svažitém pozemku v obytné zóně obce. Stávajícím zdrojem tepla je přípojka z SCZT, která je přivedena horkovodem do domu v úrovni 1.P.P. Přípojka je čtyřtrubková. Parametry topné vody do budovy jsou 70/55 C. Hydraulický systém topné soustavy je regulován na patě stoupaček s udržováním tlaku a průtoku. Zařízení SCZT dodavatele tepla končí v odběrním místě za uzavíracími armaturami na výstupu topné vody, TUV a cirkulace z předávací stanice. Stávající přívod tepla do budovy z SCZT bude odpojen uzavřením armatur na přívodech z předávací stanice do budovy. Novým zdrojem tepla pro budovu budou dva plynové kondenzační kotle s příkonem do 49.5 kw. Nový zdroj tepla v budově bude odběrní plynové zařízení ve smyslu TPG 70401, topný zdroj nebude klasifikován jako plynová teplovodní kotelna dle ČSN Nové plynové kotle pro vytápění budovy a ohřev TUV budou instalovány v samostatném prostoru nevyužívaného sklepa. Plynové kotle budou s příkonem do 49.5 kw. Kotle budou s hořákem na zemní plyn v provedení C" s nasáváním spalovacího vzduchu na fasádě a s odtahem spalin nad střechu. Kotle budou plynové závěsné kondenzační. Plyn bude používán k vytápění a nepřímému ohřevu TUV. Projekt řeší napojení topné vody od plynových kotlů na stávající rozvody topné vody. Odečet měřidel a případnou demontáž měřících zařízení provede dodavatel. Nový zdroj tepla bude řešen jako bezobslužný. U kotlů bude instalován hydraulický vyrovnávač dynamického tlaku (HVDT). Z HVDT bude vedena topná voda o tepelném spádu 70/55 C přes oběhové čerpadlo do topného systému. Topné větve u kotlů: - větev ÚT pro bytový dům - větev pro boiler instalovaný u plynových kotlů Projektová dokumentace byla zhotovena dle platných vyhlášek a norem. Navržený způsob vytápění 11

12 vychází z místních podmínek. Technická zpráva je nedílnou součástí projektu. Zpracováním a realizací projektu budou splněny požadavky zákona č. 406/2000 Sb. (O hospodaření energií) a zákona č. 458/2000 Sb. (O podmínkách podnikání a výkonu státní správy v energetice - energetický zákon) spolu s prováděcími předpisy, které upřesňují provedení jednotlivých ustanovení zákona, zejména vyhláška č. 480/2012 Sb. Tepelná bilance - klimatické podmínky místa stavby dle ČSN , ČSN a ČSN EN12831: Výpočtová oblastní teplota venkovního vzduchu - 15 C. Průměrná teplota venkovního vzduchu v topném období 3.3 C. Počet topných dnů 232. Charakteristické číslo budovy B = 8. Provoz vytápění nepřerušovaný s volitelným útlumem. Oblast s normálními větry. Vnitřní teploty v budově budou v souladu s ČSN O a vyhl. č. 148/2007 Sb. ve znění pozdějších předpisů. Bilance objektu byly provedeny za předpokladu dodržení ČSN s přihlédnutím k doporučení ČSN (provedení oken, dveří a obvodového pláště) dle metodiky ČSN Dle požadavků ČSN se jedná o objekt s převážně dlouhodobým pobytem lidí se součinitelem typu budovy e 1 = 1,0. Součinitel infiltrace je uvažován ilv (m 2 s 1 Pa-a) = 1,2 x 10 4 a intenzita přirozené výměny vzduchu v obytných místnostech je uvažována dle hygienického požadavku a ČSN ve výši min. 0,5 n/hod. Potřeba tepla je stanovena dle ČSN EN Max. účinnost původního zdroje - SCZT s teplovodem Max. účinnost nového zdroje - plynových kotlů Potřebný tepelný výkon pro vytápění budovy Potřebný tepelný výkon pro ohřev TUV nstalovaný příkon topných zdrojů pro vytápění a ohřev TUV Hodinová spotřeba plynu kotle do 49.5 kw Hodinová spotřeba plynu maximální Roční spotřeba tepelné energie na vytápění a ohřev TUV - kotelna Roční spotřeba tepelné energie na vytápění a ohřev TUV - kotelna Roční spotřeba plynu na vytápění a ohřev TUV - kotelna cca 75 % cca 105 % 72 kw 112 kw 99kW 5.5 m3/hod 11.0 m3/hod 830 GJ MWh m3/rok Pro návrh vytápění byl vypracován výpočet potřebného výkonu ze známé spotřeby tepla v minulých letech. Spotřeba plynu závisí na způsobu provozování zdroje, instalované regulaci, použití termostatických ventilů a dodržování útlumu vytápění. Zdroj tepla - novým zdrojem tepla pro ústřední vytápění budovy budou 2x plynové závěsné kondenzační kotle např. Geminox THRs 10-50C s příkonem do 49.5 kw. Kotle budou s hořákem na zemní plyn v provedení C" s odtahem spalin nad střechu. Plyn bude používán k vytápění a nepřímému ohřevu TUV. Každý topný zdroj bude opatřen vestavěným pojistným ventilem, čerpadlem a expanzomatem s membránou. Při provozu kondenzačních kotlů vzniká kondenzát. Ten bude sveden do neutralizačního boxu a do kanalizace. Každý kotel splňuje emisní třídu NOx 5, (do 70 mg/kwh). Ovládání kotlů řeší typový regulátor, který zajistí spínání kotle podle zvolené teploty vzduchu a který bude opatřen týdenními spínacími hodinami a ekvitermní regulací. Kaskádové spínání kotlů a ekvitermní regulaci teploty topné vody řeší typový regulační člen. Plynové kotle budou s vestavěnou regulací a budou opatřeny ekvitermním regulátorem kaskády kotlů s ovládacím panelem a s teplotními čidly. Automatika bude umístěna u kotlů. Regulátor zajistí spínání okruhu vytápění (trojcestná armatura s elektro pohonem), ohřev teplé vody, chod cirkulačního čerpadla TUV a signalizaci a odstavení kotelny při havarijních stavech. Regulátor bude ekvitermní s plně automatickým provozem a bude řídit teplotu topné vody podle teploty venkovního prostředí a teploty topné vody se vztahem k požadované teplotě vnitřního prostředí. Regulátor bude vybaven veškerým předepsaným bezpečnostním zařízením (ekvitermní regulací řízení teploty topné vody podle venkovní teploty s týdenním provozem, kaskádové spínání kotlů, možnost nastavení několika křivek na vytápění, chod a časový doběh čerpadla, noční útlum, každodenní uvedení oběhového čerpadla do provozu v době letní odstávky zdroje, preference ohřevu TUV, signalizace odstavení kotelny při havarijních stavech atd). Regulátor s poruchovou signalizací 24V bude typu např. Siemens PVA. Venkovní čidlo bude umístěno na severní fasádě budovy. MaR plynových kotlů (monitoring) je možno řídit dálkově prostřednictvím regulátoru Siemens Web Server, podmínkou je zřízení přípojky LAN s P adresou do kotelny. Monitoring aktuálního stavu 12

13 provozních parametrů a poruchové signalizace jsou navíc podpořeny okamžitým GSM hlášením poruchových stavů selektivně formou SMS na dispečink provozovatele a na mobilní telefony jeho pracovníků držící nonstop havarijní službu pro smluvní partnery. Rozvody topné vody u kotlů budou opatřeny uzavíracími armaturami a veškerým povinným vybavením. Provoz nového topného zdroje bude nepřetržitý s nočním útlumem. Veškerá zařízeni použitá u topného zdroje jsou zařízení s nízkou hlučností (např. oběhová čerpadla) nebo podlimitní a ve strojovně s novým topným zdrojem není třeba provádět protihluková opatření. Při žádném z provozních režimů nového topného zdroje nebudou překročeny maximální limity hluku stanovené zákonem č. 258/2000 Sb. a nařízením vlády č. 272/2011 Ohřev TUV - ohřev TUV bude nerezovým boilerem Austria HRS900, 900 litrů. Seiler bude topen plynovými kotli a bude opatřen cirkulací TUV. Bude zřízena samostatná topná větev pro boiler. Součástí boileru budou pojistný ventil, uzavřená expanzní nádoba, cirkulační čerpadlo s časovým spínačem. Změnou způsobu vytápění se mění i způsob přípravy TV (teplá voda). Parametry TV budou splňovat požadavky vyhl. č. 252/2004 Sb. Ke kolaudaci budou předloženy vzorky vody. Technické řešení - stávající topný systém radiátorů je teplovodní dvoutrubkový symetrický s teplotním spádem max. 70/55'C s nuceným oběhem topné vody s páteřním rozvodem pod stropem suterénu budovy. Montážní firma posoudí stav horizontálního rozvodu a provede jeho případné nutné úpravy pro provoz nového topného zdroje včetně vyregulování stoupaček. Topná soustava je hydraulicky stabilní a vyrovnaná nastavením druhé regulace na armaturách topných těles. Nové potrubní rozvody budou v celé trase spádovány a odvzdušněny pomocí odvzdušňovacích ventilů. Nové rozvody topné vody ve strojovně budou z ocelového bezešvého potrubí případně z potrubí z uhlíkové oceli var spojovaného nýtováním. Každý plynový kotel bude opatřen vestavěným kotlovým čerpadlem. Každý kotel bude výrobcem opatřen veškerým povinným vybavením. Kotlová čerpadla zabezpečují oběh otopné vody na kotlovém okruhu mezi kotlem a hydraulickým vyrovnávačem tlaku. Dále bude potrubí topné vody vedeno k topné větvi pro vytápění a přípravy TUV. Každá topná větev bude opatřena oběhovým čerpadlem. Čerpadla budou s elektronickou regulací, aby byla schopna pružně reagovat na změny v topném systému způsobené otvíráním a zavíráním termostatických ventilů. Topná větev pro vytápění bude opatřena směšováním s třícestným ventilem a čerpadlem. Směšovací ventil bude řízen servopohonem. Jednotlivé topné větve je možno opatřit měřiči tepla např. Siemens pro rozúčtování nákladů zvlášť pro vytápění a zvlášť pro ohřev TUV ve smyslu vyhlášky č. 372/2001 Sb. Přístup ke všem armaturám bude z úrovně podlahy strojovny. Uzavírací armatury do DN 50 budou kulové kohouty, od DN 65 mezipřírubové klapky. Průchody pod potrubími budou v souladu s ČSN Na zpětném potrubí každé topné větve bude instalován filtr. Na přívodním potrubí topných větví budou instalovány zpětné klapky. Rozvod topné vody bude v celé trase spádován. Při montáži bude montážní firmou posouzena nutnost a případný způsob přeložení stávajících potrubních a kabelových rozvodů v budově z důvodu prostorové kolize s umístěním nových plynových kotlů, kouřovodů atd. Technické řešení přepojení původního zdroje tepla - stávající přívod tepla do budovy z SCZT bude odpojen uzavřením armatur na přívodu z předávací stanice do budovy. V suterénu předmětné budovy bude možno demontovat měřící zařízení a veškeré zařízení dodavatele tepla (demontáž provede a odpojení upřesní dodavatel tepla). Vlastní demontáž, resp. odstranění dalšího zařízení v majetku dodavatele, nepotřebného z důvodu ukončení odběru odběratelem, není předmětem této PD tím, že tato věc bude řešena v rámci občanskoprávní záležitosti v souladu s podmínkami výpovědi ze smlouvy o dodávce tepelné energie a s ní spojených služeb. Pojistné zařízení - hydrostatická výška topné soustavy je 12.2 m, kotle budou v provedení pro přetlak 600 kpa. Každý plynový kotel bude opatřen vestavěným pojistným ventilem DN 32 s otevír. přetlakem 350 kpa na straně topné vody, boiler bude opatřen pojistným ventilem DN 25 s otevír. přetlakem 1.0 MPa na straně SV. Pojistné ventily budou nejméně 2 x ročně uvedeny do provozu. Odvody z pojistných ventilů 13

14 do kanalizace budou vedeny přes trychtýř umožňující sledování úkapů. Zdroj tepla bude spojen s tlakovou expanzní nádobou s membránou Reflex 300 litrů. Expanzní potrubí bude připojeno k výstupu topné vody ze zdroje a bude vedeno tak, aby se samo odvzdušňovalo do topného systému. Expanzní nádoba topného systému bude pro topné soustavy do 6 barů, lehká řada, vyměnitelný vak, závitové připojení, připojení R 1, barva šedá U nádoby 300 litrů bude na expanzním potrubí instalován kulový kohout Reflex se zajištěním typ MK 1 - uzavírací kulový kohout se zajištěním v otevřené poloze s integrovaným vypouštěním. Tlak plynu v nádobě N300/6 je z výroby nastaven na 150 kpa, přetlak je nutno změnit na 130 kpa a topný systém dopustit na 160 kpa. Při natopeném okruhu by nádoba měla být naplněna vodou z cca 60% svého objemu. Boiler bude spojen s tlakovou expanzní nádobou s membránou DD33/1 O, 33 litrů. Tlak plynu v nádobě DD33/10 je nutno upravit na přetlak pitné vody v řadu (cca 500 kpa) snížený o 20 kpa (na cca 480 kpa). Napojení expanzní nádoby bude přes průtokovou armaturu Flowjet DN 20 která zajistí cirkulaci vody v expanzní nádobě. Prostor strojovny, ve kterém je umístěno zařízení pro ústřední ohřev teplé vody, musí být dle ČSN zabezpečen proti překročení teploty v prostoru a zaplavení prostoru. Čidla řídícího systému regulace teploty a omezovacího zařízení musí být na sobě nezávislá. Kromě omezovacího zařízení musí být ohřívač vybaven i signalizačním zařízením pro obsluhu, které se uvede do činnosti při odstavení zdrojů tepla. Ochrana proti překročení nejvyšší dovolené teploty musí být v souladu s ČSN Tlaková zařízení musí splňovat podmínky ČSN Na stupnici tlakoměru expanzní nádoby budou vyznačeny hodnoty přetlaků dle čl Maximální přetlak v topné soustavě bude na tlakoměru vyznačen zeleně, otevírací přetlak pojistného ventilu bude vyznačen červeně. nstalace, montáž a provoz pojistných ventilů bude v souladu s ČSN , ČSN , ČSN a EN Potrubní rozvody - rozvody topné vody u kotlů budou z ocelového závitového černého potrubí a ocelového černého bezešvého potrubí. Potrubí bude uloženo a upevněno na konzolách a podpěrách certifikovaným systémem např. Walraven pomocí objímek s pryžovou vložkou. Závěsy pro potrubí budou připevněny ke stavebním konstrukcím. Vzdálenosti podpěr ocelového potrubí : DN m, DN m, DN m, DN 65 (76/3.2 mm) - 6.3m. Alternativně je možno použít trubky z uhlíkové oceli spojované nýtováním systémem var. nstalovaná potrubí a ocelové konstrukce budou opatřeny základním (PRMER S 2000) a 2 x vrchním syntetickým nátěrem (S2013). Všechna potrubí a povrchy zařízení teplejší než 60 C budou opatřena tepelnou izolací se součinitelem tepelné vodivosti A max. 0,040 W/m.K. Potrubní rozvody do DN 40 budou tepelně izolovány izolací Rockwool PPO ALS tloušťky min. 25 mm. Potrubní rozvody DN 50 a více budou tepelně izolovány izolací Rockwool PPO ALS tloušťky min. 40 mm ve smyslu požadavků vyhlášky č. 193/2007 Sb. Hydraulický vyrovnávač tlaku bude izolován samolepicí izolací v deskách Rockwool ti. 40 mm. Potrubí musí být namontováno v souladu s technicko-dodacími předpisy pro montáž potrubí (ČSN ). Svářečské práce na ocelovém potrubí a konstrukcích mohou vykonávat jen svářeči, kteří mají odbornou způsobilost ve smyslu ČSN EN Potrubí topné vody budou v celé trase spádována, vedena na konzolách s třmeny dle ON Potrubí bude kompenzováno tvarem trasy v přirozených lomech potrubních tras (kompenzace L, Z). Způsob upevnění potrubí a prostupy konstrukcemi musí umožnit jeho dilataci. Veškeré prostupy instalací mezi požárními úseky musí být provedeny a protipožárně utěsněny v souladu s ČSN a ČSN (na požární odolnost stejnou jako má požárně dělicí konstrukce, kterou instalace prostupují). Prostupy plastových potrubí požárně dělicími konstrukcemi musí být opatřeny požárními manžetami v souladu s ČSN O. Veškeré protipožární utěsnění prostupů budou provedeny např. certifikovaným systémem Walraven. Na potrubních úsecích delších než 12 m budou instalovány pryžové kompenzátory. Pryžové kompenzátory budou instalovány a výstupu topné vody pro vytápění a boiler (nepovinná výbava). Nový topný systém bude propláchnut tlakovou vodou a odkalen aby byly vyplaveny nečistoty ze systému. Rozvod potrubí bude opatřen manometry, teploměry a vypouštěním dle schéma. Potrubní odbočky budou prováděny s náběhem. Je nutné pravidelně čistit filtry a topný systém odkalovat. Potrubní větve a hlavní zařízení kotelny budou opatřeny orientačními štítky s vyznačením směru proudění media šipkou. Popis štítků bude středním kolmým písmem dle ČSN , velikost písma 50 mm. 14

15 Topná voda - topný systém bude napuštěn upravenou topnou vodou z úpravny vody, která bude instalovaná u kotlů. Voda do topného systému bude doplňována při poklesu tlaku v soustavě z rozvodu studené vody v závislosti na požadovaném tlaku v soustavě prostřednictvím ručního doplňovacího bloku Reflex Fillset (obsahuje uzavírací a měřící armatury a zpětný ventil), který bude osazen na přívodu studené vody pro doplňování. Voda pro doplňování musí být čirá, bezbarvá, bez suspendovaných látek, oleje a bez chemicky agresívních látek. Doplňování bude napojeno do zpětného potrubí topné vody do neutrálního bodu. Tam bude též instalován snímač tlaku soustavy. Doplňování bude prováděno při poklesu přetlaku pod nastavenou mez, je nutno udržovat přetlak v systému 250 kpa. Úpravna vody bude změkčovací stanice - plnoautomatické, objemově řízené změkčovací zařízení pro vodu a 1 O kg sole pro regeneraci. Pro plynové kotle je nutno dodržet stanovenou kvalitu topné vody. Kvalitou topné vody je třeba eliminovat případnou korozi ve všech částech topného systému. Požadavky na kvalitu vody dle ČSN : - tvrdost - max. 1.0 mval/1 - ph při 25 C - zjevná zásaditost mmol/ - přebytek Na2S03-1 O - 40 mg/ - rozpuštěný P mg/ - obsah Fe+ Mn celkem mg/ Zkoušení - po skončení montáže, kterou provede oprávněná firma a po proplachu a odkalení systému bude provedena zkouška těsnosti a zkouška provozní, která se skládá ze zkoušky dilatační a topné s vyregulováním topných okruhů. Topná zkouška bude provedena před montáží tepelných izolací a v plném rozsahu dle ČSN a dle DN 4725 díl 4., max. dovolený přetlak 0,4 MPa. O provedených zkouškách bude poveden zápis prováděcí organizací. Zkouška těsnosti - po napuštění topné soustavy a dosažení pracovního přetlaku bude prohlédnuto celé zařízení a přetlak bude udržován 6 hodin, po kterých se provede další prohlídka. Zkouška se považuje za úspěšnou neobjeví-li se netěsnosti a nedojde k poklesu tlaku vlivem netěsností. Dilatační zkouška se provádí před zazděním případných drážek a prostupů a před montáží tepelných izolací. Topná voda se ohřeje na pracovní teplotu a nechá se vychladnout na teplotu okolního vzduchu. Tento postup se opakuje ještě jednou. Zkouška se považuje za úspěšnou nevzniknou-li netěsnosti soustavy nebo jiné závady. Tato zkouška může být součástí topné zkoušky a o jejím výsledku se provede záznam do stavebního deníku. Topná zkouška se provádí v topném období a trvá hodin bez delších provozních přestávek (do 60 min). Účelem topné zkoušky je zjištění funkce zařízení, jeho nastavení a seřízení. Při topné zkoušce se kontroluje správná funkce armatur, rovnoměrné ohřívání radiátorů, dosažení projektem stanovených teplot, funkce regulačních a měřících zařízení. Součástí topné zkoušky je deregulace topné soustavy a zaškolení obsluhy zařízení. Topná zkouška se považuje za úspěšnou, jestliže zařízení splňuje požadavky ČSN O, ČSN a výkon otopných těles odpovídá potřebě tepla stanovené dle ČSN O, topná soustava je vyregulovaná a byla přezkoušena funkce automatické regulace včetně simulace možných provozních a havarijních stavů. Zkoušky se konají za účasti zástupce investora a dodavatele. Výsledky zkoušek se zapíší do stavebního deníku a protokolu o topné zkoušce. Závady zjištěné během topné zkoušky se musí neprodleně odstranit a topná zkouška se musí podle závažnosti závad opakovat. Bezpečnost práce - pro montáž a zkoušení platí ČSN Potrubí musí být před montáží zbaveno nečistot. Při montáži je nutno dodržovat obecně platná pravidla a bezpečnostní předpisy, např. pro zvedání břemen, svařování, natírání atd. Při svařování a natírání je třeba zajistit dostatečné větrání prostoru. Při provádění všech prací je nutno dodržet všechny platné bezpečnostní předpisy a vyhl. č. 83/1976 Sb. Součástí předání topného zdroje do provozu je zaškolení obsluhy, osoby starší 18 Jet, která bude odpovídat za bezpečný provoz zdroje. Obsluha kontroluje teplotu a tlak vody v soustavě, chod topného zdroje a těsnost celého systému. Veškeré výrobky použité při montáži musí mít platné prohlášení o shodě vydané autorizovanou 15

16 zkušebnou a vyhovovat nařízení vlády č. 22/2003 Sb. a musí splňovat požadavky vyhl. ČÚBP č. 48/1982 Sb., par. 179, odst.1, musí být v souladu se zákonem č. 100/2013 Sb. ve znění zákona č. 71 /2000 Sb. a č. 102/2001 Sb. a souvisejícím nařízením vlády. Zhotovitel doloží ke všem zabudovaným výrobkům doklady požadované podle uvedených právních předpisů. Veškeré zařízení musí být dodáno v souladu s požadavky vyhlášky č. 268/2009 Sb. o obecných technických požadavcích na výstavbu. Provozní řád - do provozního řádu je nutno zahrnout všechny pokyny pro obsluhu a údržbu, které dostane uživatel jako dokumentaci se zdrojem tepla a ostatními zařízeními. Provoz, obsluha a údržba se řídí provozními předpisy výrobce zdroje a provozním řádem. Provozní řád musí být viditelně umístěn u zdroje tepla a musí být plně obsluhou dodržován. Návody k obsluze zařízení jsou součástí provozního řádu. Obsluha udržuje u zdroje tepla pořádek a čistotu, hlásí poruchy, závady, zapisuje je do deníku, v případě úniku vody odstaví zdroj tepla z provozu, kontroluje režim vytápění a nastavuje automatiku, veškerou manipulaci se zařízeními provádí v souladu s pokyny výrobce, používá ochranných pomůcek. Pokyny pro montáž - všechna zařízení dodávaná podle specifikace musí vyhovovat posledním vydáním norem ČSN, EN, SO, DN. - při provádění montážních prací musí být dodržovány technologické předpisy (pro použití, montáž, zpracování, ošetřování, zkoušení) stanovené výrobci u jednotlivých zařízení nebo materiálů. - nové prostupy stěnami Qejich poloha a směr) budou určeny při montáži. - doprava, skladování a manipulace s výrobky se musí řídit dle pokynů výrobce. - dodavatel technologie zařízení je povinen zajistit si pomocné montážní mechanizmy potřebné pro montáž technologického zařízení (přenosná zdvihací zařízení, lešení, ocelové a dřevěné podložky, přenosné podpěry atd.) - zhotovitel stavby je povinen při sestavení nabídky zkontrolovat výměry a technické specifikace dle výkresové dokumentace. - dodavatel je povinen informovat projektanta o změnách oproti projektu. Projektant si vyhrazuje právo na odsouhlasení veškerých navržených změn oproti tomuto projektu. Bezpečnostní předpisy a opatření - projektová dokumentace byla zpracována ve smyslu platných vyhlášek a norem a při stavbě je nutno zvláště respektovat zejména : Zák. č. 174/1968 Sb. - O státním odborném dozoru nad bezpečností práce, ve znění zákona č. 575/1990 Sb. a zákona č. 159/1992 Sb. (v úplném znění vyhlášeném pod č. 396/1992 Sb.) ve znění zákona č. 47/1994 Sb. Zák. č. 124/2000 Sb. Zák. č. 100/2001 Sb. Zák. č. 91/2005 Sb. - O státním odborném dozoru nad bezpečností práce - O posuzování vlivů na životní prostředí - Plné znění zákona číslo 458/2000 Sb. O podmínkách podnikání Zák. č. 163/2006 Sb. v energetice a o výkonu státní správy v energetických odvětvích a o státní energetické inspekci - O posuzování vlivů na životní prostředí ve znění zákona č. Zák. č. 177/2006 Sb. 93/2004 Sb. - O hospodaření s energií, novela zákona č. 406/2000 Sb. Zák. č. 309/2006 Sb. Zák. č. 574/2006 Sb. Zák. č. 61/2008 Sb. Zák. č. 314/2009 Sb. - Zákon o zajištění dalších podmínek BOZ při práci - O hospodaření s energií - Novela Zákona č. 406/2000 Sb. O hospodaření energií - Novela Zákona č. 458/2000 Sb. O podmínkách podnikání v energetice a o výkonu státní správy v energetických odvětvích a o státní energetické inspekci Zák. č. 299/2011 Sb. Zák. č. 201/2012 Sb. Zák. č. 229/2014 Sb. Zák. č. 39/2015 Sb. - Novela Zákona č. 406/2000 Sb. a Zákona č. 458/2000 Sb. - O ochraně ovzduší - O odpadech - O posuzování vlivů na životní prostředí Vyhl. ČÚBP č. 18/1979 Sb. - Vyhrazená tlaková zařízení Vyhl. ČÚBP č. 21/1979 Sb. Vyhl. č. 551/1990 Sb. - Vyhrazená plynová zařízení a podmínky bezpečnosti - Vyhrazená tlaková zařízení Vyhl. ČÚBP č. 192/2005 Sb. - Základní požadavky k zajištění bezpečnosti práce 16

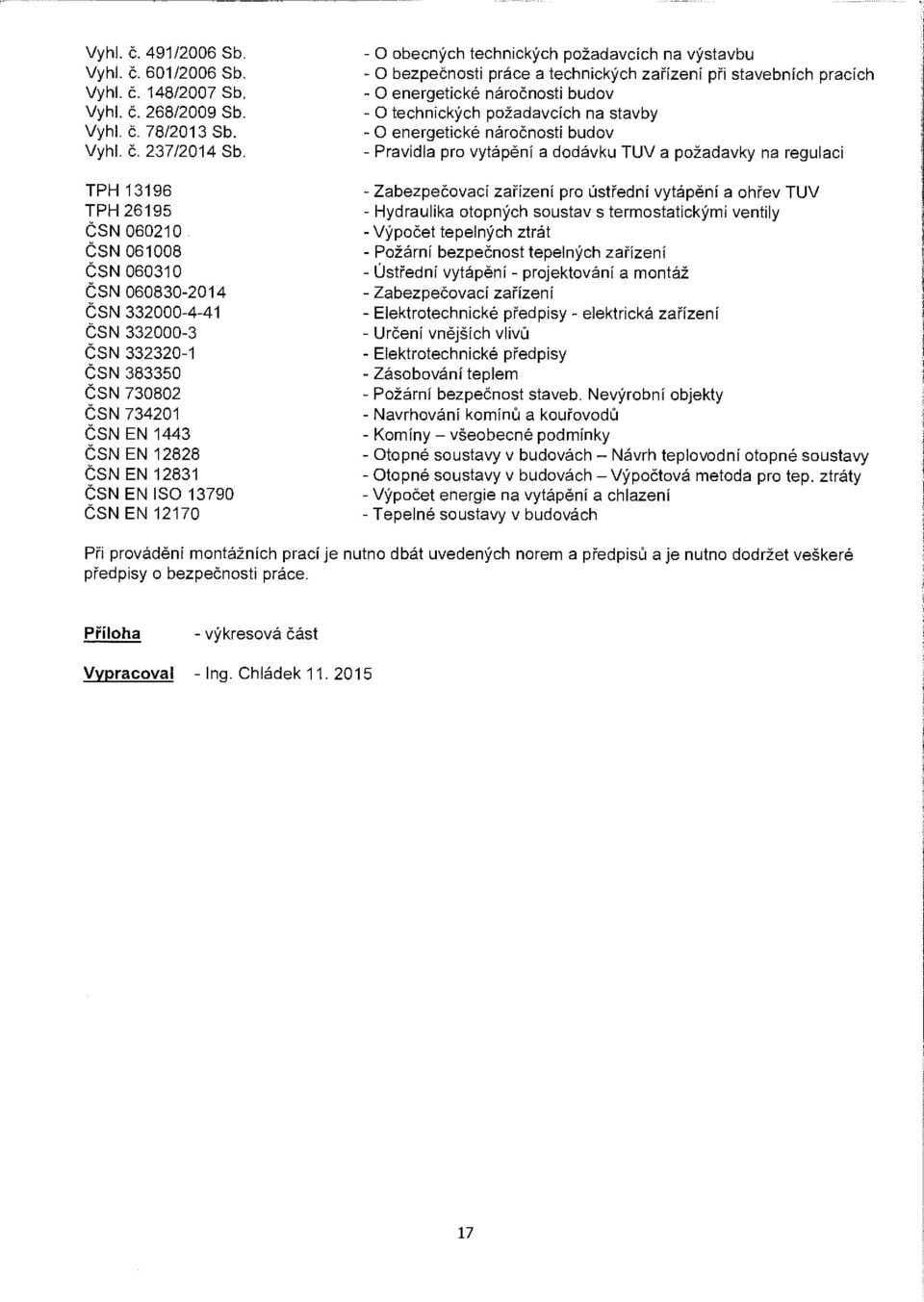

17 Vyhl. č. 491 /2006 Sb. Vyhl. č. 601 /2006 Sb. Vyhl. č. 148/2007 Sb. Vyhl. č. 268/2009 Sb. Vyhl. č. 78/2013 Sb. Vyhl. č. 237/2014 Sb. TPH TPH ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN EN 1443 ČSN EN ČSN EN ČSN EN SO ČSN EN O obecných technických požadavcích na výstavbu - O bezpečnosti práce a technických zařízení při stavebních pracích - O energetické náročnosti budov - O technických požadavcích na stavby - O energetické náročnosti budov - Pravidla pro vytápění a dodávku TUV a požadavky na regulaci - Zabezpečovací zařízení pro ústřední vytápění a ohřev TUV - Hydraulika otopných soustav s termostatickými ventily - Výpočet tepelných ztrát - Požární bezpečnost tepelných zařízení - Ústřední vytápění - projektování a montáž - Zabezpečovací zařízení - Elektrotechnické předpisy - elektrická zařízení - Určení vnějších vlivů - Elektrotechnické předpisy - Zásobování teplem - Požární bezpečnost staveb. Nevýrobní objekty - Navrhování komínů a kouřovodů - Komíny - všeobecné podmínky - Otopné soustavy v budovách - Návrh teplovodní otopné soustavy - Otopné soustavy v budovách - Výpočtová metoda pro tep. ztráty - Výpočet energie na vytápění a chlazení - Tepelné soustavy v budovách Při provádění montážních prací je nutno dbát uvedených norem a předpisů a je nutno dodržet veškeré předpisy o bezpečnosti práce. Příloha - výkresová část Vypracoval - ng. Chládek

18 D1.4.b. TECHNCKÁ ZPRÁVA- ZDRAVOTNÍ TECHNKA Základní údaje Název stavby Místo stavby Předmět stavby Stavebník - ZMĚNA DOKONČENÉ STAVBY - instalace plynových kotlú - zdravotní technika - Březinova , Jiříkov - zřízení plynového odběrního místa pro vytápění bytového domu č.p Město Jiříkov, Náměstí 464, Jiříkov Úvod : dílčí projekt zdravotní techniky řeší horizontální rozvody vody a kanalizace v přízemí a suterénu bytového domu v souvislosti se zřízením nového topného zdroje. Projekt zdravotní techniky byl zpracován v souladu s ČSN EN 806-2, ČSN EN 806-3, ČSN , ČSN , ČSN a ČSN EN Vnitřní vodovod je řešen od stávajícího rozvodu SV (studené pitné vody), TUV (teplé užitkové vody) a C (cirkulace) v budově k novému boileru. Cílem je bezproblémové zásobování zařizovacích předmětů v budově studenou pitnou a teplou užitkovou vodou s využitím cirkulačního potrubí teplé užitkové vody. Výchozí podklady: podkladem pro vypracování projektu vnitřního vodovodu byla konzultace provedení s investorem. Technické řešení - vnitřní vodovod: Vedení potrubí SV, TUV a C : horizontální rozvody potrubí SV, TUV a C budou vedeny pod stropem suterénu ve spádu 0,5%. Materiál potrubí vnitřního vodovodu : rozvod vnitřního vodovodu bude proveden z plastového potrubí systém EKOPLASTK, materiál PPR typ 3, PN 20. Do potrubí budou použity armatury systému EKOPLASTK. Potrubí bude ukotveno typovým systémem objímek. zolace potrubí vnitřního vodovodu : veškeré rozvody z plastů budou opatřeny tepelnou izolací ti. min. 6 mm u SV a 20 mm u TUV a C. Uzávěry vnitřního vodovodu : hlavní uzávěr vnitřního vodovodu je instalován na vstupu potrubí SV do suterénu. Další uzávěry budou instalovány před a za boilerem. Vypouštění potrubí vnitřního vodovodu : potrubí vnitřního vodovodu bude vypouštěno výtokovými armaturami. Ohřev TUV: ohřev vody je v plynové kotelně zajištěn boilerem 900 litrů topeným plynovými kotli se standardním vystrojením s pojišťovacím ventilem a cirkulačním čerpadlem s časovým spínacím modulem. Měření spotřeby studené pitné vody : není předmětem tohoto projektu. Je využita stávající vodoměrná sestava. Na doplňovacím potrubí topné vody do systému bude u plynových kotlů instalován podružný vodoměr ELN DN20, On= 1,5 m 3 h- 1. Na přívodu SV do boileru bude instalován podružný vodoměr ELN DN32, On= 2,5 m 3 h- 1. Proplach potrubí : po smontování vnitřního vodovodu bude proveden dvojnásobný proplach s dezinfekcí. Zkoušení vnitřního vodovodu: bude provedeno dle čl ČSN O výsledku tlakové zkoušky se sepíše zápis. Technické řešení - vnitřní kanalizace : připojovací potrubí pro odvod kondenzátu budou provedena z hrdlových trub HT Systém (PPs). Doplňkové tvarovky budou použity z HL Systému. Potrubí bude uloženo ve spádu minimálně 3%. Ukotvení potrubí bude provedeno pomocí typových pevných (HTPO) a volných (HTVO) instalačních objímek ve vzdálenostech doporučených výrobcem. Veškeré prostupy musí umožňovat dilataci potrubí. Montáž připojovacích potrubí bude provedena dle montážního návodu výrobce OSMA, Ostendorf & Mazeta s.r.o. Kondenzát bude sveden do neutralizační nádrže a do stávající kanalizace vedené v 1.P.P. Zkoušení vnitřní kanalizace: bude provedeno dle čl. 14 ČSN a skládá se z technické prohlídky, ze zkoušky vodotěsnosti a plynotěsnosti potrubí. Po vykonání zkoušky bude proveden zápis o prohlídce, zkoušce vodotěsnosti a plynotěsnosti vnitřní kanalizace. 18

19 Vliv na životní prostředí : v průběhu zřizování rozvodů zdravotní techniky nebude okolní zástavba zatěžována nadměrným hlukem ani jinými nepříznivými vlivy. Rovněž vliv výstavby na ovzduší, odpadní vody atd. budou bezvýznamné. Třídění podle jednotlivých druhů a kategorií a odstranění odpadů z montáže zajistí investor prostřednictvím dodavatelské firmy. Zhotovitel povede evidenci o odpadech vzniklých při realizací (množství odpadů a jejich likvidace) pro případnou kontrolu referátu ŽP. Odpady budou předávány fyzické nebo právnické osobě oprávněné k podnikání Uehož existencí je předávající povinen ověřit), která je provozovatelem zařízení k využití, odstranění nebo ke sběru určeného druhu odpadu. S nebezpečnými odpady, které vzniknou v průběhu stavby, bude nakládáno dle jejich skutečných vlastností a budou odstraněny v zařízeních k tomu určených. Nakládání s odpady bude prováděno dle platných zákonů a vyhlášek. Bilance spotřeby pitné vody : jedná se o výměnu zdroje TUV. Typy, počty zařizovacích předmětů a počty obyvatel domu se nemění. Bilance spotřeby STV a TUV, průměrné i špičkové průtoky i jejich časové rozložení proto zůstávají na dosavadní úrovni. nstalací plynových kotlů se zvýší nárok na zásobování pitnou vodou pro ohřev TUV v boileru. Doplňování vody do stávajícího topného systému bude zajištěno ze stávajícího rozvodu pitné vody v budově. Stávající vodovodní přípojka byla posouzena a její kapacita je pro zvýšený nárok dodávky pitné vody je dostatečná. Bezpečnost práce : při montáži je nutno dodržovat obecně platná pravidla a bezpečnostní předpisy, např. pro zvedání břemen, svařování, natírání atd. Při provádění všech prací je nutno dodržet všechny platné bezpečnostní předpisy a vyhl. č. 137/1998 Sb. Veškeré výrobky použité při montáži musí mít platné prohlášení o shodě vydané autorizovanou zkušebnou a vyhovovat nařízení vlády č. 22/2003 Sb. a musí splňovat požadavky vyhl. ČÚBP č. 48/1982 Sb., par. 179, odst 1, musí být v souladu se zákonem č. 22/1997 Sb ve znění zákona č. 71/2000 Sb. ač. 102/2001 Sb. a souvisejícím nařízením vlády. Zhotovitel doloží ke všem zabudovaným výrobkům doklady požadované podle uvedených právních předpisů. Veškeré zařízení musí být dodáno v souladu s požadavky vyhlášky č. 268/2009 Sb. o obecných technických požadavcích na výstavbu. Vnitřní vodovod nutno provádět v souladu s těmito technickými normami : 11 Zák. č. 174/1968 Sb. - O státním odborném dozoru nad bezpečností práce, ve znění zákona č. 575/1990 Sb. a zákona č. 159/1992 Sb. (v úplném znění vyhlášeném pod č. 396/1992 Sb.) ve znění zákona č. 47/1994 Sb. 11 Zák. č. 124/2000 Sb. - O státním odborném dozoru nad bezpečností práce 11 Zák. č.458/2000 Sb. - O podmínkách podnikání v energetice a o výkonu státní správy v energetických odvětvích a o státní energetické inspekcí 11 Zák. č. 91/2005 Sb. - Plné znění zákona číslo 458/2000 Sb. O podmínkách podnikání v energetice a o výkonu státní správy v energetických odvětvích a o státní energetické inspekcí Zák. č. 163/2006 Sb. - O posuzování vlivů na životní prostředí ve znění zákona č. 93/2004 Sb. Vyhl. ČÚBP č. 192/2005 Sb. - Základní požadavky k zajištění bezpečnosti práce Vyhl. č. 268/2009 Sb. - O technických požadavcích na výstavbu Vyhl. č. 601/2006 Sb. - O bezpečnosti práce a technických zařízení při stavebních pracích ČSN Vnitřní vodovody ČSN Vnitřní kanalizace ČSN EN Vnitřní vodovod pro rozvod vody určené k lidské spotřebě - Část 2: Navrhování potrubí ČSN EN Vnitřní vodovod pro rozvod vody určené k lidské spotřebě - Část 3: Dimenzování potrubí - Zjednodušená metoda ČSN Výpočet vnitřních vodovodů ČSN Požární bezpečnost staveb - Zásobování požární vodou ČSN Ohřívání užitkové vody ČSN Zabezpečovací zařízení pro ústřední vytápění a ohřívání užitkové vody ČSN Vodoměry H Ohřívání užitkové vody. Zásady pro navrhování + normy a předpisy související Vypracoval - ng. Chládek

20 D1.4.c. TECHNCKÁ ZPRÁVA-ROZVODY PLYNU Základní údaje Název stavby Místo stavby Předmět stavby Stavebník - ZMĚNA DOKONČENÉ STAVBY - instalace plynových kotlů - rozvody plynu - Březinova , Jiříkov - zřízení plynového odběrního místa pro vytápění bytového domu č.p Město Jiříkov, Náměstí 464, Jiříkov Výchozí podklady - osobní prohlídka a zaměření místa stavby, konzultace provedení s investorem a dodavatelem technologie, vyjádření zástupce plynárny RWE GasNet, s.r.o. Projektová dokumentace byla zpracována na základě požadavku investora v souladu s ČSN a TPG platnými pro rozvody a použití NTL zemního plynu, zejména s TPG a ČSN EN Zdůvodnění stavby - v předmětné budově budou instalovány nové plynové spotřebiče a rozvody plynu pro zřízení zdroje tepla. Cílem je realizace nového zdroje tepla na vysoké technické úrovni s automatickým provozem. Zemní plyn s přetlakem 2.1 kpa a s výhřevností 33.5 MJ/m 3 je již přiveden do budovy plynovou přípojkou a je rozveden k jednotlivým stoupačkám a do bytů k plynovým sporákům. Budou zřízeny nové rozvody NTL zemního plynu a instalovány dva plynové závěsné kondenzační kotle pro vytápění a ohřev TUV. Kotle budou instalovány v 1.P.P. v samostatné místnosti. Nový zdroj tepla v budově bude odběrní plynové zařízení ve smyslu TPG 70401, topný zdroj nebude klasifikován jako plynová teplovodní kotelna dle ČSN , ČSN , ČSN a vyhl. č. 91/1993 Sb. Kotle budou s hořákem na zemní plyn v provedení C" s odtahem spalin nad střechu. Plyn bude používán k vytápění a nepřímému ohřevu TUV. Obchodní měření spotřeby zemního plynu pro plynové kotle bude novým plynoměrem instalovaným v 1.P.P. Projekt řeší vnitřní domovní rozvod NTL plynu od stávajícího domovního plynovodu k plynovým spotřebičům včetně zajištění dostatečného množství čerstvého vzduchu pro spalování. Technické provedení stavby - stávající STL plynová přípojka je ukončena HUP a zdvojeným regulátorem tlaku plynu v nice ve zděném pilíři na fasádě budovy. Zemní plyn je s výhřevností 33.5 MJ/m 3. Zemní plyn je dále rozveden pod stropem suterénu ke stoupačkám do bytů k plynovým sporákům. Obchodní měření spotřeby zemního plynu pro plynové kotle bude novým plynoměrem instalovaným ve sklepě. Plynoměr bude typu G16 (typ určil zástupce RWE GasNet, s.r.o.) s rozsahem do 25 Nm 3 /hod, rozteč 280 mm a bude připojen v souladu s TPG a bude opatřen regulovatelnou rozpěrkou zajišťující vodivé spojení potrubí a dvěma kulovými uzávěry DN 50. Od plynoměru bude plynovodní potrubí DN 50 vedeno k plynovým kotlům. U každého plynového spotřebiče bude instalována uzavírací armatura - hlavní uzávěr před hořákem plynového spotřebiče. Kompenzace potrubí bude zajištěna tvarem trasy. Na přívodním plynovém potrubí ke kotlům DN 40 bude instalován manometr 0-6 kpa průměru 160 mm s kohoutem tlakoměrným zkušebním dle ČSN M20 x 1.5. Jednotlivé trubky, tvarovky a armatury budou před sestavením pro svařování vyčištěny. Plynový kotel je určen do obyčejného prostředí dle ČSN , připojovací napětí 230 V, 50 Hz. Krytí kotle bude P44. Větrání - každý plynový kotel bude v provedení C s nasáváním spalovacího vzduchu na fasádě a odtahem spalin do venkovního prostředí nad střechu. Větrací otvory není nutno zřizovat. Větrání je navrženo v souladu s TPG Odvod spalin od plynových kondenzačních kotlů v provedení C" bude veden od kotlů společným typovým kouřovodem a třívrstvým fasádním certifikovaným komínem do volného prostředí 1.0 m nad střechu. Účinná výška komínu je cca 21.6 m. Průměr odkouření na kotli je 80 mm. hned na kouřovém hrdle kotle zvýšena dimenze kouřovodu na 11 O mm. Společný komín bude plastový vnitřního průměru 11 O mm s tepelnou izolací minerální vlnou 30 mm. Skutečnou dimenzi komínu určí odborná kominická firma dle typu použitého plynového kotle. 20
