Nepoužitelné, ale používané nf CW filtry
|
|
- Romana Jandová
- před 8 lety
- Počet zobrazení:
Transkript
1 Nepoužitelné, ale používané nf CW filtry vyšlo v Ra 6/2004 a Ra 1/2005 Úpravy nf signálu RXů jsou vděčným polem - a při vhodném pojetí oprávněné. Jedná se o věci, které mohou mít charakter už jednodušších doplňků, ať již k továrním TCVRům nebo HM zařízením, když už je to hlavní hotovo. Zhusta proto i jednoduchá (a z určitého pohledu scestně fungující) zařízeníčka lákají a bývají i často realizována. Protože tato oblast je dlouhodobě předmětem mého zájmu, pokusím se shrnout mé názory a zkušennosti, včetně praktických údajů a použitelných konstrukčních podkladů. Jak je uvedeno, někomu třeba i jednodušší a z některých hledisek ztěží použitelná zapojení docela dobře vyhovují, takže není účelné je jednoznačně odsuzovat. Chápejte proto prosím tato slova jako uvedení do celé oblasti a berte napsané s rezervou, protože co připadá zaručené mně, nemusí tak být bráno jinými v jiných situacích. Začněme s nepoužitelnými obvody s OZ. Trochu přehnaně nazvané obvody, které mi připadají použitelné jen ztěží, jsou ale přesto používány často a uživatelům poskytují bezesporu i služby, které užitečné jsou. Jako doplněk standardního TCVRu s jedním mf CW filtrem vyřeší i popisované nepoužitelné obvody podle mého názoru a čtyřicetileté telegrafní prakse mnohem více poslechových situací, než zdánlivě dokonalé obvody aproximující obdélníkové křivky propustnosti. Základní zapojení Oblíbeným a nejpoužívanějším typem nf CW filtrů s operačními zesilovači jsou filtry sestavené ze zapojení na obr. 1. Základní vada filtrů spočívá v neexistenci vzájemné vazby jako u dvojic vázaných LC obvodů. Ať za sebe zařadíme obvodů sebevíce, stále jde jen o osamocené laděné obvody. Aby lidské ucho nevnímalo nakmitávání, nazvánění a poslech akceptovalo jako přijatelný, musíme volit, stejně jako většina autorů, jakost obvodů při kmitočtu 800 Hz ne vyšší jak Q = 4. Znamená to trochu větší šíři pásma pro 6 db než bychom potřebovali, což sebou přináší nedokonalost funkcí, jako rychlé a přesné naladění na protistanici, základní potlačení šumu pásma, potlačení kliksů, klapání a nedostatečné vytažení slabé stanice z QRN a šumu. Filtry jsou však jednoduché, snadno reprodukovatelné, mají přirozený tvar křivek propustnosti a při akceptování uvedených nedostatků v mnoha poslechových situacích vyhoví. Pokud bychom udělali žebříček publikovaných konstrukcí nf CW filtrů podle praktické využitelnosti, pak popisované nepoužitelné filtry budou jistě v první třetině pořadí. Nf filtry, demonstrující selektivitu a napodobující obdélníkové křivky propustnosti, popisované snad nejčastěji, nově třeba v [9] a [10], budou v druhé polovině a systémy, které klíčují signálem místní nf generátorek, na konci praktické použitelnosti. Od popisovaných nepoužitelných filtrů k použitelným chybí jenom krůček - vzájemná vazba mezi dvěma laděnými obvody. Ta umožní volit vyšší jakost obvodů a jít na nižší šířky pásma pro 6 db bez nakmitávání a nazvánění. O tom ale zase někdy příšte. Nostalgickou vzpomínkou na historické filtry, které mě připoměl Tomáš OK1TP, jsou aktivní filtry [11], s jakous takous mírnou vazbou mezi obvody, což dovolí nastavit o něco větší jakost a o vlásek lépe splnit zhora uvedené vlastnosti. Vraťme se ale k našemu tématu. U tisíckrát publikovaného zapojení jednoho stupně filtru na obr. 1 si nejdříve zopakujme, které součástky mají hlavní vliv na jakou funkci. Hodnotou R1 se mění převážně zesílení A a hodnotou R2 převážně kmitočet f, což poznáme snadno i sluchem. R3 určuje převážně jakost Q, tu ale
2 sluchem rychle a spolehlivě nevyhodnotíme. Než začneme tvořit filtr, nebo kopírovat nějaký zaručený návod s tímto zapojením, nejdříve dle obr. 1 zkontrolujeme zda hodnota R3 při našem kmitočtu a velikosti kondenzátorů C odpovídá Q = 4. Návrh začínáme zpravidla volbou kvalitní kapacity od 1 nf do 22 nf. Jen málo který autor z těchto hodnot kapacit vybočí. K této kapacitě při zvoleném Q = 4, rozumném kmitočtu našeho CW Pitch 700 až 800 Hz a zesílení A zpravidla 1,1, vypočteme hodnoty R1, R2, R3 a sahneme k nejbližší běžně vyráběné hodnotě. Ti co neradi počítají, použijí tabulku na obr. 1, nebo program MFB filter [1]. Obr. 1 - základní zapojení jednoho stupně filtru. V tabulce jsou zaokrouhlené hodnoty součástek na hodnoty z řady E12. Doladění kmitočtu Hodnoty rezistorů jsme vybrali z běžné řady E12. Liší se tedy mírně od hodnot vypočtených. U R1 je vcelku jedno zda zesílení bude místo navržených 1,1 například 1,04, nebo 1,15. Rovněž u R3 nás nemusí trápit, že jakost Q nebude navržená čtyřka, ale například 3,9 nebo 4,2. Kmitočet filtru ale musí sedět s naším CW Pitch v TCVRu. Postupujeme tak, že R2 proti výpočtu zaokrouhlíme na nejbližší vyšší běžně vyráběnou hodnotu. Proč vyšší? Protože kmitočet filtru pak bude mírně nižší než potřebný a snadno jej doladíme paralelním rezistorem Rp k R2. Konstrukčně je to mnohem jednodušší, než volit R2 menší a do serie s ním dávat nějaký malý dolaďovací rezistor. Vhodnou hodnotu paralelního dolaďovacího odpůrku Rp najdeme buď zkusmo uchem, měřením rezonančního kmitočtu, nebo spočítáme ze vztahu na obr. 2. S takto zvolenými a odzkoušenými součástkami pak uděláme načisto všechny články našeho filtru, aniž bychom na místo R2 dávali nějaké experimentální dolaďovací trimry. Ze vztahů na obr. 1 je zřejmé, že vše souvisí se vším, pokud ale je R1 aspoň desetinásobkem R2 a kmitočet dolaďujeme jen mírně, můžeme uvažovat, že změna kmitočtu je nepřímo úměrná odmocnině poměru dvou hodnot R2, vztah pro Rp na obr. 2 je pak jednoduchý. Chceme-li následně zkontrolovat kmitočet přesně, použijeme vztah na obr. 1.
3 Obr. 2 - Příklad doladění kmitočtu paralelním rezistorem Rp k R2. Při zvolení Rp z běžné řady E12 jsou v příkladu rozdíly proti požadovanému středu 780 Hz pod hranicí 10 Hz, kterou i extrémně zmlsané ucho telegrafisty akceptuje jako přijatelnou. Zapojení se dvěma články Jeden obvod dle obr. 1 bývá na vylepšení poslechu někdy málo. Nejčastěji používáme takové obvody s jakostí Q = 4 dva. Na obr. 3a je zapojení pro symetrické napájení a na obr. 3b pro nesymetrické napájení z TCVRu, které trpí slyšitelnými poklesy napětí při klíčování. Musíme proto použít oddělovací, nejlépe Schotkyho diodu a dostatečnou filtrační kapacitu. Pro jednopolohový CW filtr typu zapnuto/vypnuto je řešení na obr. 3a, 3b optimální. Začínající telegrafisté zpravidla ještě nemají zažitý svůj stabilní CW Pitch a rádi kmitočet mění. U dvou obvodů je to ještě snadné, místo obou R2 použijeme dvojitý potenciometr dle obr. 3c. Kmitočtová charakteristika pro dva články je na obr. 5.
4 Obr. 3 - běžná zapojení se dvěma články z obr. 1 pro symetrické a nesymetrické napájení. Pro zabránění chrastění dvojitého potenciometru jsou doplněny oddělovací kondenzátory. Zapojení se čtyřmi články Na obr. 4 je zapojení se čtyřmi články z obr. 1. Je operativně ovladané jedním přepínačem a v praktickém provozu pokrývá nejvíce poslechových situací. Základní poloha 1 je u CW zapnutá většinou trvale. Největší význam má u lokálních závodů, kdy posloucháme na široký mf filtr a je důležité aby nf filtr neměl šířku pásma pro 20 až 30 db o mnoho menší než je šířka pásma širokého mf filtru, což zachová dostatečnou operativnost a přehled po pásmu. Poloha 2 je optimální pro běžný provoz a poloha 3 pro lepší poslech slabých stanic v QRN a šumu. Stejnosměrný proud který teče z výstupů přes R1 a R2 posouvá OZ více do třídy A, čímž klesá zkreslení, u téměř dokonalých OZ TL07x jen hypoteticky, praktický význam je v úspoře oddělovacích kapacit. Použité kapacity foliových kondenzátorů 12 nf/100 V 5% vycházejí v GES electronics nejlevněji a zapojení lze dělat načisto, bez potřeby nějakého individuálního dolaďování kmitočtu jednotlivých stupňů. Zapojení na obr. 4 je přínosem ke všem laciným TCVRům, které mají jen knoflík IF Shift a jeden mezifrekvenční filtr 250 až 500 Hz, případně žádný. U všech obvodů je standardně
5 volena poslechově přijatelná jakost Q = 4 nutná pro osamocené laděné obvody. Řadit za sebe více než 4 články je kontraproduktivní, základní vady zapojení s OZ tím neodstraníme a větší selektivitu než dávají 4 články nelze prakticky využít. Křivky propustnosti jsou na obr. 5. Zapojení na obr. 4 je pro praktický provoz nejšikovnější a zároveň jednoduché, je proto záhadou proč se v literatuře vyskytuje jen sporadicky [6]. Obr. 4 - zapojení se čtyřmi články z obr. 1 operativně přepínané přepínačem pro symetrické a nesymetrické napájení. Obr. 5 - křivky propustnosti jednoho, dvou, nebo čtyř článků s Q = 4. Křivky a/ jsou

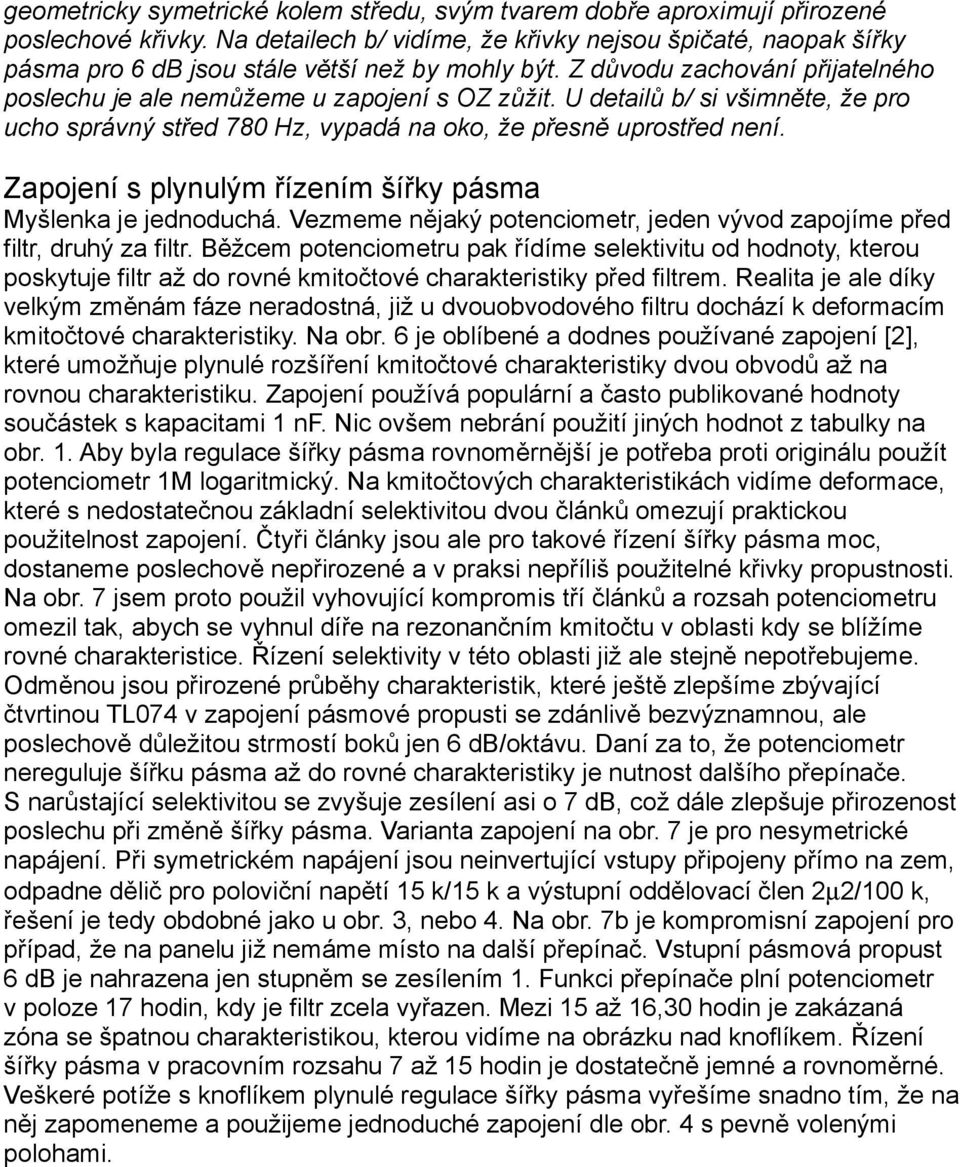

6 geometricky symetrické kolem středu, svým tvarem dobře aproximují přirozené poslechové křivky. Na detailech b/ vidíme, že křivky nejsou špičaté, naopak šířky pásma pro 6 db jsou stále větší než by mohly být. Z důvodu zachování přijatelného poslechu je ale nemůžeme u zapojení s OZ zůžit. U detailů b/ si všimněte, že pro ucho správný střed 780 Hz, vypadá na oko, že přesně uprostřed není. Zapojení s plynulým řízením šířky pásma Myšlenka je jednoduchá. Vezmeme nějaký potenciometr, jeden vývod zapojíme před filtr, druhý za filtr. Běžcem potenciometru pak řídíme selektivitu od hodnoty, kterou poskytuje filtr až do rovné kmitočtové charakteristiky před filtrem. Realita je ale díky velkým změnám fáze neradostná, již u dvouobvodového filtru dochází k deformacím kmitočtové charakteristiky. Na obr. 6 je oblíbené a dodnes používané zapojení [2], které umožňuje plynulé rozšíření kmitočtové charakteristiky dvou obvodů až na rovnou charakteristiku. Zapojení používá populární a často publikované hodnoty součástek s kapacitami 1 nf. Nic ovšem nebrání použití jiných hodnot z tabulky na obr. 1. Aby byla regulace šířky pásma rovnoměrnější je potřeba proti originálu použít potenciometr 1M logaritmický. Na kmitočtových charakteristikách vidíme deformace, které s nedostatečnou základní selektivitou dvou článků omezují praktickou použitelnost zapojení. Čtyři články jsou ale pro takové řízení šířky pásma moc, dostaneme poslechově nepřirozené a v praksi nepříliš použitelné křivky propustnosti. Na obr. 7 jsem proto použil vyhovující kompromis tří článků a rozsah potenciometru omezil tak, abych se vyhnul díře na rezonančním kmitočtu v oblasti kdy se blížíme rovné charakteristice. Řízení selektivity v této oblasti již ale stejně nepotřebujeme. Odměnou jsou přirozené průběhy charakteristik, které ještě zlepšíme zbývající čtvrtinou TL074 v zapojení pásmové propusti se zdánlivě bezvýznamnou, ale poslechově důležitou strmostí boků jen 6 db/oktávu. Daní za to, že potenciometr nereguluje šířku pásma až do rovné charakteristiky je nutnost dalšího přepínače. S narůstající selektivitou se zvyšuje zesílení asi o 7 db, což dále zlepšuje přirozenost poslechu při změně šířky pásma. Varianta zapojení na obr. 7 je pro nesymetrické napájení. Při symetrickém napájení jsou neinvertující vstupy připojeny přímo na zem, odpadne dělič pro poloviční napětí 15 k/15 k a výstupní oddělovací člen 2µ2/100 k, řešení je tedy obdobné jako u obr. 3, nebo 4. Na obr. 7b je kompromisní zapojení pro případ, že na panelu již nemáme místo na další přepínač. Vstupní pásmová propust 6 db je nahrazena jen stupněm se zesílením 1. Funkci přepínače plní potenciometr v poloze 17 hodin, kdy je filtr zcela vyřazen. Mezi 15 až 16,30 hodin je zakázaná zóna se špatnou charakteristikou, kterou vidíme na obrázku nad knoflíkem. Řízení šířky pásma v pracovním rozsahu 7 až 15 hodin je dostatečně jemné a rovnoměrné. Veškeré potíže s knoflíkem plynulé regulace šířky pásma vyřešíme snadno tím, že na něj zapomeneme a použijeme jednoduché zapojení dle obr. 4 s pevně volenými polohami.
7 Obr. 6 - zapojení s plynulým řízením šířky pásma z AR 1/1990. Křivky propustnosti jsem měřil se zapojením dle obr. 3b (R2 2k2 doladěny paralelními rezistory 18k na f = 780 Hz) a směšovacím potenciometrem 10 k/log na kterém je pro zlepšení průběhu regulace rezistor 2k7. Zdroj signálu musí mít malou impedanci. Základní křivka dvou obvodů v poloze potenciometru 7 hodin má sama o sobě nedostatečnou selektivitu a do polohy potenciometru 12 hodin se při narůstání postraních laloků ještě zužuje, což je nepřirozené a v provozu nežádoucí. Do polohy potenciometru asi 14 hodin postraní laloky směrem od kmitočtu mírně narůstají, což je další výrazná vada bránící dobrému praktrickému využití zapojení.
8 Obr. 7 - zapojení s plynulým řízením šířky pásma se třemi články, lepší základní selektivitou a poslechově přirozenými křivkami propustnosti. Nevýhodou je nutnost dalšího přepínače pro vypnutí filtru, protože řízení rozsahu je na potenciometru omezeno rezistorem 5k6 abychom se vyhnuli díře na charakteristice mezi minimální selektivitou 17 hodin a rovnou charakteristikou. Jedna předřazená mírná pásmová propust 6 db na oktávu je důležitá pro další zlepšení přirozenosti poslechu - křivky musí mimo propustné pásmo dále mírně klesat, což u předchozího zapojení na obr. 6 není splněno. Na obr. b/ je kompromisní řešení, které sice mírně zhorší poslechovou přirozenost, ale elimimuje potřebu přepínače. Součástky Aby byla zapojení snadno reprodukovatelná, použijeme soudobé běžné foliové kondenzátory, které jsou téměř stejně velké jako lacinější keramické diskové, ale jsou teplotně stabilní, mají dostatečnou jakost a to co je na nich napsáno většinou také naměříme. Ve všech schematech jsou proto nejlevnější foliové kondenzátory z GES electronics MKT 12 nf/100 V RM5, které jsou i při rozteči vývodů 5 mm malé a hlavně s tolerancí 5%. Miniaturní foliové kondenzátory s roztečí vývodů 2,5 mm jsou nejen dražší, ale mají i neúnosnou toleranci 20 %. Ale ani při toleranci 20 % nevzniká žádný konstrukční problém, ze zakoupených kondenzátorů vybereme jednoduše pro každý článek filtru dvojice kapacit tak aby jejich průměr (teoreticky geometrický -
9 prakticky aritmetický) byl k sobě co nejbližší. Běžné polštářkové - diskové keramické kondenzátory použije ten, kdo má dost času, trpělivosti a nechce si připustit, že je to cesta do pekel. Miniaturní polštářkové blokovací kondenzátory musíme nejdříve uměle vystárnout nahříváním páječkou, například asi trojím cvičným připájením a odpájením při délce přívodů asi 1 cm a po několik dnů sledovat, zda se kapacita ustálí, či stále cestuje a případně zvolit kondenzátory jiného výrobce. Na závadu může být nejen teplotní a časová nestabilita, ale někdy i malá jakost Q. Mimo to musíme hodnotu pracně vybírat z mnoha kusů. Starší, byť vyhovující kondenzátory TC205, nebo styroflexové, pro svou značnou velikost dnes asi nebude používat nikdo. V konstrukcích jsem použil již zmíněné foliové kondenzátory a nejlevnější soudobé subminaturní uhlíkové rezistory typu 0204 (nikoliv miniaturní TESLA s nepoužitelnými tolerancemi) a to bez jakéhokoliv výběru s dokonalým výsledkem, bez potřeby cokoliv dolaďovat. Proč jsou použity nízkošumové HiFi OZ TL07x? Protože jsou kvalitní, levné, nezničitelné, s malou tendencí k nestabilitám a zakmitávání a odolné vf polím. Obyčejná řada TL08x stejných vlastností v některých aplikacích jak pro běžné audio, tak CW a SSB svým větším šumem nemusí vyhovět například v notch filtrech. Mnohé ještě levnější OZ (LM258, LM324) fungují již od 3 V, což naše TL 07x neumí a naopak mnohé OZ ve stejné cenové relaci jsou i kvalitnější - v obou případech ale již ne tak nezničitelné, tak odolné vf polím a tendencím k zakmitávání. Často si lámeme hlavu proč autor použil určité hodnoty součástek. Vysvětlení bývá jednoduché. Například kondenzátory 12 nf z GESu jsou určené nejlepším poměrem cena/kvalita, nikoliv tím, že by 12 nf byla nějaká zázračná kapacita. V děličích na obr. 3, 4 a 7 jsou rezistory 15 k, kterých jsem kdysi lacino koupil velké množství, v děliči na obr. 6 to bude podobné, nebo jsou převzaty často publikované hodnoty 27 k. Podobně v USA ARRL rozdala zřejmě před 30 ti lety amatérům velké množství kondenzátorů 1 nf a rezistorů 1M8, tedy světově nejpublikovanější hodnoty součástek z obr. 6. Nejhorší bývá, když autor v textu neupozorní, že do nějaké konstrukce použil součástky s hodnotami 3k32, 13k7, 715k z řady E48 jen proto, že jich má plný šuplík. Ukázkou je obr. 9a kde se objevuje prakticky nesehnatelná hodnota R2 336 Ω z řady E192, patrně jde opět o komplex plného šuplíku lacino získaných výmětových rezistorů 336 Ω. Poučení - používejte selský rozum a zvažte, zda přesná hodnota součástky má skutečně nějaký smysl. Obvyklé nedomyšlenosti návrhu Celým příspěvkem se nese povzdech, že u CW filtrů s OZ si pro lepší splnění základních funkcí nemůžeme dovolit pro 6 db o trochu menší šířky pásma. Někteří autoři se ale dodnes drží opačné myšlenky z dávných dob, kdy mezifrekvenční filtry nebyly dokonalé a nedostatečná selektivita se doháněla na nízké frekvenci [4], [9], [10]. Tehdy měly na nízké frekvenci smysl i obdélníkové křivky propustnosti. Pokud neposloucháme CW jako mluvené slovo, ale nouzově jako psaný text pomocí nějakého počítačového programu, jsou křivky propustnosti aproximujíci obdélník účelné a zpravidla se o ně postará již software dekódovacího programu. Příkladem většinou nežádoucí snahy napodobit obdélníkové křivky propustnosti mf filtrů s větší šířkou pásma pro 6 db jsou 4 článkové filtry s OZ podle [4]. U nich je volena jakost Q některých obvodů mezi 8 až 9 a každý obvod je naladěn na mírně odlišný kmitočet. Takové filtry se řeší podle Butterwortha nebo Čebyševa, třeba programem [3]. Jeden z filtrů z [4], označený jako široký se čtyřmi články z obr. 1 je na obr. 8. Místo zapojení jsem pro jednotlivé typy filtrů do obdélníčků vepsal výslednou jakost Q, kmitočet f a pro jednoduchost vynechal údaje zesílení A. T.zv. ideální, téměř obdélníkové křivky propustnosti používané u mf filtrů nám u nf filtrů zhoršují základní
10 požadované vlastnosti - vyznačení kmitočtu CW Pitch, t.j. přesné naladění na protistanici, základní potlačení šumu pásma, potlačení kliksů a klapání, zmírnění ostrosti QRN, vytažení slabé stanice z šumu a QRN a zachování přehledu v okolí kmitočtu přiměřeně málo strmými boky křivek propustnosti. Obr. 8 je ukázkou, že návrh křivek propustnosti s širší plochou horní částí charakteristiky a strmějšími boky, přes které je navíc možné pohodově poslouchat, je úkol obtížný a je velkým štěstím, že takové křivky pro nf CW filtry nepotřebujeme a naopak se jim vyhýbáme. Druhou chybou bývá, že si autor neuvědomí, že u osamoceného, či serie osamocených laděných obvodů při jakosti Q nad 4 (při kmitočtu 800 Hz), lidské ucho vnímá nazvánění a nakmitávání filtru, poslech je nepříjemný, únavný a méně srozumitelný. Na obr. 9a je nevhodné zapojení z QSL lístku PA3DXV s hodnotami součastek pro Q = 8. Přímo husarský kousek se povedl OE3FMB v [5] se zapojením na obr. 9c, které má jakost Q = 37,5 a tedy neposlouchatelnou šířkou pásma 21 Hz. Je proto vhodné již z počátku odolat pokušení volit jakost větší jak Q = 4 a prostě se smířit s tím, že zapojení s OZ je věcí nouzovou. Z obr. 9 je zřejmé, že jakost Q na schematu přímo vidět není, je proto dobré, dříve než začneme nějaké zaručené zapojení kopírovat, vždy zkontrolovat zda jakost Q není vyšší jak 4. Obr. 8 - široký CW filtr N4PC s OZ z [4], který napodobuje na nf nevhodnou obdélníkovou křivku propustnosti mf filtrů. Pro porovnání s originálem jsem doplnil stejný filtr podle Butterwortha a Čebyševa. Originál širokého CW filtru N4PC, je hodnotami součástek téměř stejný s Butterworthovou aproximací, propustná část křivky je v obou případech rovná, skutečná křivka propustnosti, kterou jsem doplnil z článku [4] je jen nepatrně širší, než teoretická křivka podle Butterwortha. Je tedy zřejmé, že N4PC navrhoval filtr velmi zodpovědně právě podle Butterwortha. Čebyšev je typický zvlněním v propustné části pásma a strmějšími boky, poslouchat přes něj je ale prakticky nemožné.

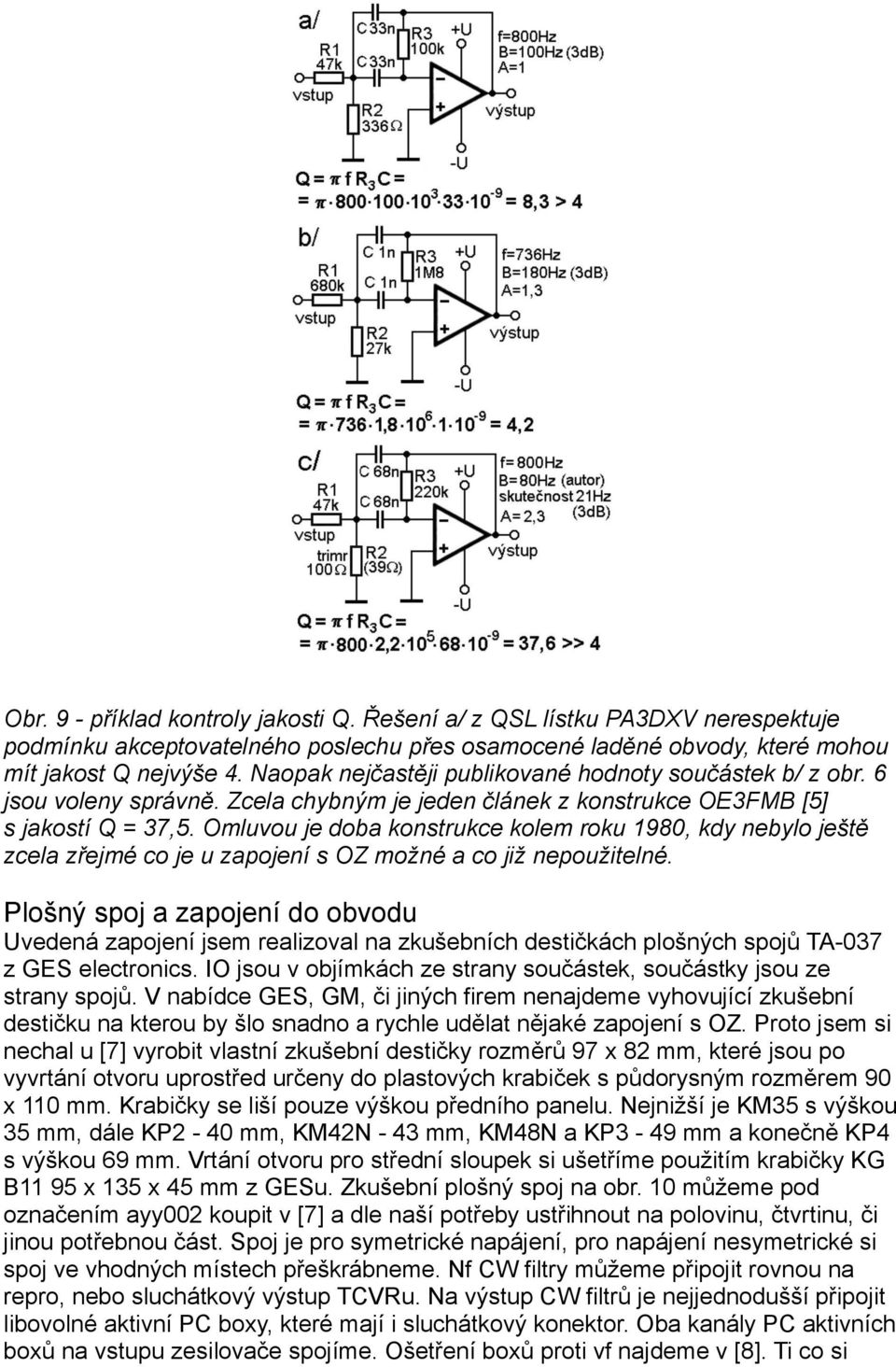

11 Obr. 9 - příklad kontroly jakosti Q. Řešení a/ z QSL lístku PA3DXV nerespektuje podmínku akceptovatelného poslechu přes osamocené laděné obvody, které mohou mít jakost Q nejvýše 4. Naopak nejčastěji publikované hodnoty součástek b/ z obr. 6 jsou voleny správně. Zcela chybným je jeden článek z konstrukce OE3FMB [5] s jakostí Q = 37,5. Omluvou je doba konstrukce kolem roku 1980, kdy nebylo ještě zcela zřejmé co je u zapojení s OZ možné a co již nepoužitelné. Plošný spoj a zapojení do obvodu Uvedená zapojení jsem realizoval na zkušebních destičkách plošných spojů TA-037 z GES electronics. IO jsou v objímkách ze strany součástek, součástky jsou ze strany spojů. V nabídce GES, GM, či jiných firem nenajdeme vyhovující zkušební destičku na kterou by šlo snadno a rychle udělat nějaké zapojení s OZ. Proto jsem si nechal u [7] vyrobit vlastní zkušební destičky rozměrů 97 x 82 mm, které jsou po vyvrtání otvoru uprostřed určeny do plastových krabiček s půdorysným rozměrem 90 x 110 mm. Krabičky se liší pouze výškou předního panelu. Nejnižší je KM35 s výškou 35 mm, dále KP2-40 mm, KM42N - 43 mm, KM48N a KP3-49 mm a konečně KP4 s výškou 69 mm. Vrtání otvoru pro střední sloupek si ušetříme použitím krabičky KG B11 95 x 135 x 45 mm z GESu. Zkušební plošný spoj na obr. 10 můžeme pod označením ayy002 koupit v [7] a dle naší potřeby ustřihnout na polovinu, čtvrtinu, či jinou potřebnou část. Spoj je pro symetrické napájení, pro napájení nesymetrické si spoj ve vhodných místech přeškrábneme. Nf CW filtry můžeme připojit rovnou na repro, nebo sluchátkový výstup TCVRu. Na výstup CW filtrů je nejjednodušší připojit libovolné aktivní PC boxy, které mají i sluchátkový konektor. Oba kanály PC aktivních boxů na vstupu zesilovače spojíme. Ošetření boxů proti vf najdeme v [8]. Ti co si
12 chtějí CW filtry umístit do nějaké krabičky s vlastním nf zesilovačem, je jednoduché zapojení na obr. 11. Pro CW filtry používáme OZ v pouzdrech DIP8, nebo DIP14, je tedy účelné volit i nf koncový stupeň v pouzdře DIP8. Nejdříve ale musíme opustit myšlenku, že výkon nf zesilovače má stačit na ozvučení celého paneláku, či menšího vesnického náměstí a smířit se s výkonem kolem 2 W. Pak vyhoví běžný a levný TDA7231 v pouzdře DIP8. TDA7231 má stejně jako velká část soudobých integrovaných nf koncových stupňů, omezenou, nebo žádnou možnost nastavení zesílení volbou součástek v záporné zpětné vazbě. Snížení základního zisku 38 db proto provedeme vstupním děličem. Hodnoty děliče C1, R3, C2, R4 jsem volil tak, abych dostal poslechovou charakteristiku b/ a zesílení kleslo z 38 na 20 db. Někdy, třeba pro nějaké měření, potřebujeme charakteristiku rovnější, pak můžeme volit hodnoty součástek a/. Kapacita C2 ošetřuje vstup IO také před vf. Obvod TDA7231 má piny 5 až 8 připojeny na zem, můžeme na ně pájkou s nízkou teplotou tání připájet další Cu plíšek, což zlepší odvod tepla a zajistí trvalejší výkon mírně nad hranicí udanou výrobcem. Ošetření výstupu pro sluchátka a reproduktor proti vf je co nejjednodušší. Pro KV provoz lze tlumivku Tl vynechat, na 50 a 144 MHz jsem účinek tlumivky neověřoval. Pro napájení z TCVRu je většinou potřeba použít oddělovací Schotkyho diodu D1 1N5819 a filtrační kondenzátor C7 aspoň 2m2. Z tohoto bodu pak napájíme další obvody s OZ, které stejně jako stupně nf zesilovačů oddělujeme vhodnými filtračními RC členy. Mnohé TCVRy mají při malých hlasitostech horší odstup signál/šum. Na obr. 11 je proto použit vstupní dělič R1, R2 s útlumem 15 db na který připojíme CW filtry, nebo jiné doplňky k TCVRu. Útlum kryje nf koncový stupeň se ziskem 20 db, nikoliv ale více. Řešení na obr. 11, proti přímému připojení filtrů k TCVRu, může zlepšit poměr signál/šum, snížit zkreslení a nevyžaduje dublování knoflíku hlasitosti. Obr zkušební destička 97 x 82 mm ayy002 z [7] pro rychlou realizaci běžných zapojení s OZ
13 Obr vhodné připojení CW filtrů, nebo jiných doplňků k repro výstupu TCVRu a zapojení externího nf zesilovače. Pro dobrý poslech volíme charakteristiku b/, v případě potřeby rovnější charakteristiky zvolíme součástky a/. Údaj citlivosti lacinějších běžných sluchátek 90 db znamená, že hrají stejně hlasitě jako stejně citlivé reproduktory. Některá drahá HiFi sluchátka mají citlivost až 115 db. Pak musíme u sluchátkového konektoru na konce rezistorů R6 a R7 připojit na zem ještě dva rezistory 6R8. V tomto případě je zbytečný R8. Závěr Krásné nízkofrekvenční křivky propustnosti nejsou nic platné, pokud nebude lidské ucho s poslechem spokojeno. U popisovaných filtrů bychom potřebovali pro lepší poslech šířky pásma pro 6 db o něco menší. Problém není technický, šířku pásma lze snadno snížit volbou vyšší jakosti obvodů. Není to ale možné, neboť lidské ucho neošálíme. Je chytřejší než si myslíme a dříve nebo později odhalí, že jde o osamocené laděné obvody bez vzájemné vazby a pokud bychom volili jakost vyšší jak 4, časem nás donutí takové filtry s OZ zahodit. Proti klasickým vázaným LC obvodům je nejmarkantnějším nedostatkem zapojení s OZ horší schopnost vytahnout slabou stanici z šumu a QRN. Na druhé straně filtry s OZ mohou dát lepší poslechové výsledky, než špatně navržené a nedbale nastavené klasické LC filtry. Za vyhledání a zkopírování více jak dvaceti článků s tématikou nf CW filtrů děkuji Qklubu - Petrovi OK1DPX. Literatura [1] program MFB filter - [2] Telegrafní filtr, Vojtěch Hanzl, OK2BQP (OK2PZ), AR 1/ 1990 [3] program Filter Lab, verze [4] CQ 4/1990, Paul D. Carr, N4PC, How To Build The Synthetic Crystal Filter, překlad OK1FB, OK2PCN (OK2FB) - OQI 6, podzim 1991, také sborník QRP 1993 [5] OE3FMB - QSP červenec/srpen 1983 [6] DL3MCO - AGCW - DL INFO 1/1991 [7] - Borská 33, Plzeň, mobil [8] - Ra 3,4,5/ Posloucháme na externí reproduktory [9] - Werner Rahe DC8NR, překlad Jiří Škácha OK1DMU - Strmý nf filtr s pevnými indukčnostmi, Ra 2,3,4/2002 [10] - ARRL Handbook An easy -To build- High-performance passive CW filter, kapitola 16, strana 33 až 35 [11] - OK1AYY - Radioamatérský zpravodaj 1/ Aktivní nf filtr pro CW a SSB
