Howden ČKD Compressors Stand pro vývoj kompresorových stupňů firmy. Jindra Kosprdová, Josef Kaplický, Ondřej Luňáček

Rozměr: px
Začít zobrazení ze stránky:

Download "Howden ČKD Compressors Stand pro vývoj kompresorových stupňů firmy. Jindra Kosprdová, Josef Kaplický, Ondřej Luňáček"

Transkript

1 Howden ČKD Compressors Stand pro vývoj kompresorových stupňů firmy Howden ČKD Compressors Jindra Kosprdová, Josef Kaplický, Ondřej Luňáček Howden Group 2013

2 Dodávka zařízení dle požadavků zákazníka Radiální turbokompresory: Horizontálně dělené kompresory Vertikálně dělené kompresory Převodové kompresory Další zařízení: Pístové kompresory Elektromotory, generátory Howden Group

3 Dodávka radiálních turbokompresorů dle požadavků zákazníka Typ 5 RMX 99 Sání z atmosféry p v = MPa; n = /min; Q N = Nm 3 /hod; P = 12.5 MW Howden Group

4 Dodávka radiálních turbokompresorů dle požadavků zákazníka Typ 4 RVA 88 Třítělesový kompresor pro stlačování pyrolýzního plynu p v = MPa; n = /min; m = kg/hod; P soustrojí = 26.8 MW Howden Group

5 Stupeň radiálního turbokompresoru Oběžné kolo difuzor vratný kanál (výtlačná spirála) Oběžná kola v rozsahu D 2 = ( ) mm Oběžné kolo Difuzor Vratný kanál Howden Group

6 Vývoj nové řady stupňů radiálních turbokompresorů Pokrytí rozsahu průtokových čísel FI0 = ( ) Maximalizace účinnosti stupně Maximalizace tlakového čísla Dodržení požadavků na regulační rozsah φ 0 = 4Q 0 πd 2 2 u 2 χ s = Δh s u 2 2 Howden Group

7 Postup vývoje nové řady 1D návrh základní geometrické parametry (vstupní/výstupní úhel, výstupní šířka, vstupní průměry atd.), předpokládané charakteristiky 3D návrh tvar lopatek oběžného kola i vratného kanálu, tvar krycí a nosné stěny, numerické simulace (CFD, FEM) Experimentální ověření výroba vzorku, projekt měření a návrh sond, osazení měřicí technikou, vyhodnocení měření Na řešení spolupracuje mnoho útvarů HCKD (EZK, KKO, TPO, TRZ, VPR, ) i externích partnerů Howden Group

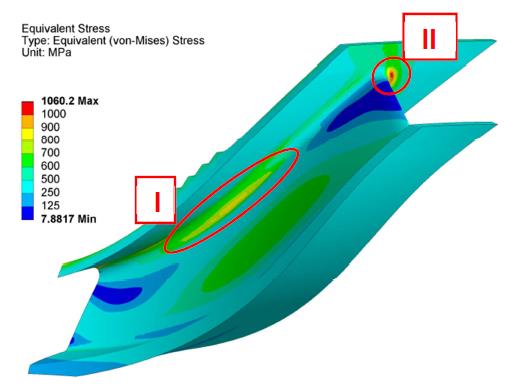

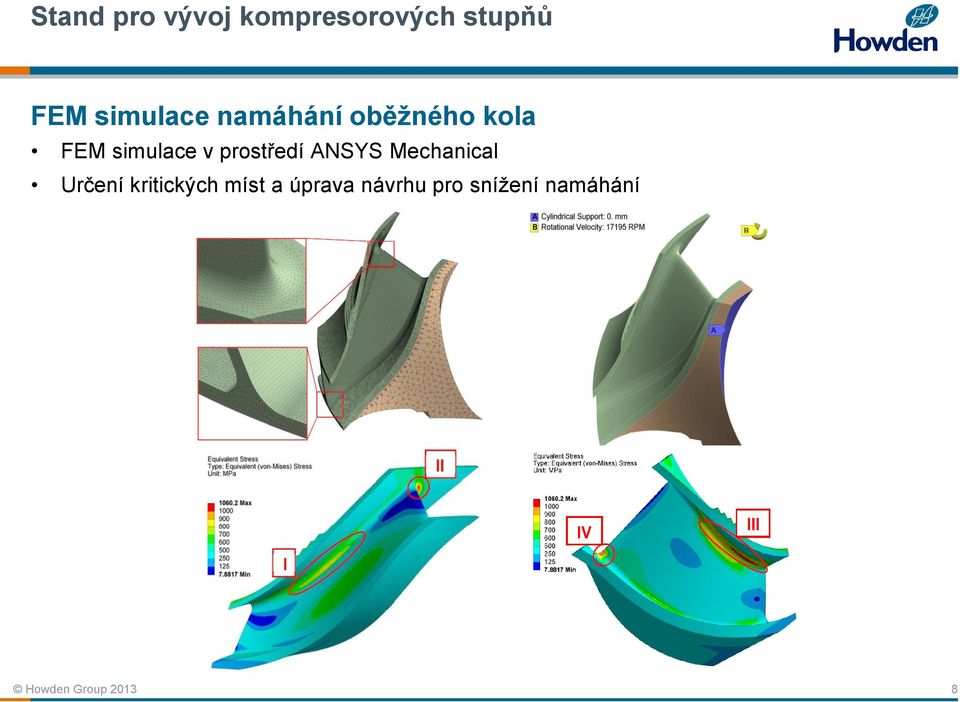

8 FEM simulace namáhání oběžného kola FEM simulace v prostředí ANSYS Mechanical Určení kritických míst a úprava návrhu pro snížení namáhání Howden Group

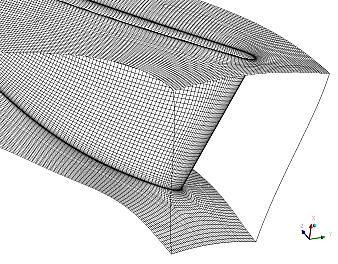

9 CFD simulace průtočné části Simulace proudění média v průtočné části Určení parametrů stupně v prostředí ANSYS CFX Howden Group

10 Historie zkušebny ČKD 70. a 80. léta 20. stol. největší zkušebna ve střední Evropě Stupně vyvíjeny ve spolupráci s SVÚSS Běchovice DARINA Howden Group

11 Historie zkušebny ČKD Přelom 20. a 21. stol. zkušebna v areálu ČKD ve Vysočanech Howden Group

12 Zkušebna pro vývoj kompresorových stupňů V roce 2013 dokončeno nové zkušební pracoviště pro vývoj stupňů Areál Vědeckotechnického parku Plzeň Borská pole Spolupráce s výzkumným centrem Nové Technologie při ZČU Howden Group

13 Zkušebna návrh pracoviště Návrh zkušebního pracoviště byl řešen především s ohledem na: Hlučnost zkušebního standu Manipulační možnosti jeřábové dráhy Dispozici sací a výtlačné měřicí trati Howden Group

14 Zkušebna návrh pracoviště Možnosti jeřábu: Max. výška háku nad zemí 2.6 m Nosnost 5 tun Jedno zdvihací zařízení Howden Group

15 Zkušebna návrh pracoviště Hlučnost zkušebního dmychadla byla uvažována až 110 db Hmotnost tlumičů hluku na sání a na výtlaku 3.5 t Demontovatelný akustický kryt Howden Group

16 Zkušebna návrh pracoviště Trať pro měření průtoku na sání a výtlaku kompresoru dle ČSN EN ISO 5167 Rozsah průtoku řady vyvíjených stupňů V = (0.1-10) m 3 /s Potrubí na sání DN450, na výtlaku DN400 Ve vertikální části výtlačného potrubí je umístěna regulační armatura Howden Group

17 Zkušebna vertikální řez Howden Group

18 Zkušebna dispozice Howden Group

19 Zkušebna návrh pracoviště Howden Group

20 Zkušebna provedení Howden Group

21 Zkušební stand základní parametry Universální zkušební dmychadlo s výměnnou vnitřní zástavbou průtočné části radiálního stupně s letmo uchyceným oběžným kolem o průměru 440 mm Elektromotor s maximálním příkonem kw, 400 V, jmenovité otáčky ot/min, při jmenovité frekvenci 60 Hz, s kapalinovým chlazením Frekvenční měnič v kombinaci s převodovkou, rozsah otáček testovaného stupně v rozmezí ot/min Howden Group

22 Zkušební dmychadlo základní parametry Výměnná průtočná část pro různá provedení radiálního stupně v provedení s bezlopatkovým i lopatkovým difuzorem, uvažováno se začleněním regulačních lopatek v sání a v difuzoru Stlačované médium vzduch, sání z atmosféry, maximální výtlačný tlak 300 kpa abs Howden Group

23 Zkušební dmychadlo dynamika rotoru Provoz dmychadla v širokém rozsahu otáček Konstrukční úpravy pro zlepšení dynamiky rotoru Howden Group

24 Zkušební dmychadlo průtočná část Výměnná průtočná část se skládá ze sání dmychadla, oběžného kola a statorových částí Statorové části nosná, krycí a sací mezistěna, nosič ucpávek Labyrintové ucpávky oběžného kola, hřídelová ucpávka Howden Group

25 Elektromotor typ 5N HW 1200 kw, 400 V, jmenovité otáčky ot/min, při jmenovité frekvenci 60 Hz, jmenovitý proud 2029,3 A; cos f 0,89; IP 55 Kapalinové chlazení Howden Group

26 Frekvenční měnič ACS Výrobce ABB V kombinaci s převodovkou zajišťuje požadovaný rozsah testovacích otáček zkušebního stupně v rozmezí ot/min Maximální příkon P = kw, maximální proud I = A Provedení Low harmonic drives, jemná kompenzace jalového proudu Vzduchové chlazení (56 kw, m3/hod) Howden Group

27 Převodovka Výrobce WIKOV Gear - rychloběžná převodovka RUB 396 s čelními šikmými ozubenými koly Příkon kw; otáčky /min; převodový poměr Ložiska segmentová Waukesha Z dispozičních důvodů šikmá dělící rovina Howden Group

28 Olejové hospodářství Olejový blok umístěn mimo rám soustrojí Obsahuje: Olejovou nádrž Provozní čerpadlo Záložní zdroj Chladič olej-chladicí kapalina Olejový filtr Odvětrávací jednotka včetně filtru Potrubní propojení včetně regulačních a manipulačních armatur Měření průtoku a teploty oleje ložisek dmychadla Zajišťuje potřebu oleje pro ložiska zkušebního tělesa, převodovky a elektromotoru Olej turbínový VG 46 dle ISO, náplň l Howden Group

29 Pomocná zařízení Aparatura pro měření vibrací výrobce AURA Milevsko Snímače absolutních a relativních vibrací hřídele dmychadla Kompresor pro zafukování vnějších ucpávek Kaeser UPS a frekvenční měnič pro pohon olejového čerpadla Howden Group

30 Chladicí systém Chladicí okruh obsahující blok s ventilátorovým chladičem vzduch chladicí kapalina umístěný na střeše budovy a druhý blok v hale dodavatel ČKD PRAHA DIZ Obsahuje: Čerpadlo Expanzní nádrž Potrubní propojení včetně regulačních a manipulačních armatur Chladicí kapalina nemrznoucí ekologická směs Friterm, uzavřený přetlakový systém Okruh je dimenzován pro chlazení elektromotoru a mazacího oleje, náplň 1000 l Howden Group

31 Řídicí systém Řídicí systém Schneider electric řady TWIDO 36 digitálních vstupů, 18 analogových výstupů Zdroj 24 V DC pro napájení PLC a sběr dat, napájení z UPS Ovládání z rozvaděče ve strojovně ze 7,5 barevného dotykového panelu, komunikace prostřednictvím Ethernetu Magelis GTO Technologie ovládána prostřednictvím webového prohlížeče pro připojení k panelu Magelis GTO Operátorské stanoviště je umístěno ve velínu s prosklenou stěnou Howden Group

32 Řídicí systém Ovládání všech technologických zařízení zkušebního soustrojí Provozní signalizace o stavu soustrojí včetně pomocných pohonů Blokování startu, varovací signalizace a havarijní odstavení při výskytu nežádoucích stavů zkušebního soustrojí Howden Group

33 Řídicí systém Moduly Olej, Teploty, Vibrace, Chlazení Howden Group

34 Provozní měření a signalizace Provozní měření: Na rozdíl od experimentálního měření je zajištěno standardním vybavením pro provoz kompresorových zařízení Zajišťuje ucelený přehled o stavu a provozu zařízení: - Soubor měření všech důležitých tlaků (média, oleje, chladicí směsi) - Soubor měření všech důležitých teplot (média, oleje, chladicí směsi, ložisek, vinutí elektromotoru atd. Provozní signalizace: Zajišťuje signalizaci chodu pomocných pohonů: - Ventilátorů chlazení - Pohonů olejového a vodního čerpadla - Pohonu odsávaní olejových par z olejové nádrže Polohy škrtící klapky na výtlaku v % Howden Group

35 Protihlukový kryt Výrobce Greif-akustika Rozměry x x mm Celková plocha 133 m² Hmotnost 6.9 tuny Vstupní parametry: - hladina hluku soustrojí 110 db - vyzařované teplo 30 kw Akustické parametry: - hladina hluku 1 m od krytu 65 db až 80 db - neprůzvučnost Rw = 30 db Howden Group

36 Tlumič hluku sání DN 600/PN 6 Výrobce Greif-akustika Rozměry x / mm, hmotnost kg Teplota vzduchu -20 C až 32 C Filtrační komora pro 8 vložek FILTR KS PAK 25HF G3 Tlaková ztráta 200 až 450 Pa Hladina akustického tlaku LAeq 50 db(a) 3 m od sání Howden Group

37 Tlumič hluku výtlaku DN 600/PN 6 Výrobce Greif-akustika Rozměry x / mm, hmotnost kg Průtok kg/h, vzduch max 130 C Tlaková ztráta cca Pa Hladina akustického tlaku LAeq 50 db(a) 3 m od výdechu Howden Group

38 Experimentální měření provozní veličiny Soubor dat vnějšího měření (frekvence z měniče, svorkový příkon elektromotoru, kroutící moment, otáčky dmychadla, tlaky a teploty na sání a výtlaku, diference na clonách, atd veličin Soubor virtuálních veličin (průtočné množství, garantované tlaky a teploty v sání, relativní vlhkost plynu v sání, stlačení, příkon z dynamometru atd. (zadávané jako konstanty, nebo získané výpočtem z jiných veličin - 8 veličin Howden Group

39 Experimentální měření vnitřní měření Soubor vnitřního měření stupně v 5 měřicích rovinách celkem 122 tlaků a 46 teplot 28 převodníků tlaku s rozsahem kpa (a), přesnost 0.1% 94 převodníků s rozsahem kpa (a), přesnost 0.1% 46 termočlánků typu K dodaných firmou AHT Energetika 4 5 m 0 7 Howden Group

40 Projekt měření Projekt měření dle návrhu AHT Energetika Howden Group

41 Funkční vzorek stupně Oběžné kolo průměr D 2 = 440 mm, 13 až 15 lopatek, materiál X5CrNi Výroba frézováním z jednoho kusu (3D stupně) nebo pájením (2D stupně) Bezlopatkový difuzor, vratný kanál s 28 lopatkami Howden Group

42 Měřicí sondy Násobné sondy pro měření celkového tlaku a teploty v sání a na výtlaku stupně Jednoduché sondy pro měření celkového tlaku a teploty v jednotlivých částech Sondy pro měření statického tlaku Víceotvorové sondy pro určení směru proudění Sondy s rychlými snímači pro měření nestacionarit Howden Group

43 Montáž sond Osazení jednotlivých mezistěn Sestavení paketu Připojení vývodů Založení paketu mezistěn a nosiče ucpávek do tělesa Howden Group

44 Schéma experimentálního měření Výsledné schéma měření Howden Group

45 Systém pro zpracování měřených dat Výrobce Peekel Instruments Měřicí ústředna AUTOLOG 3000 pro přenos a registraci dat 322 vstupů, rychlost měření 200 kanálů/sekundu, přesnost: 0.1% z rozsahu v celém rozsahu pracovních teplot Snímače tlaku JSP, Rosemount, Kulite Přenos a zpracování dat na PC s grafickými výstupy Howden Group

46 Dynamometr Výrobce Torquemeters Součástí rychloběžné spojky John Crane pro měření krouticího momentu hřídele dmychadla Dvě torzní tyčky do 170 Nm a do 740 Nm Součástí je čidlo pro měření otáček Howden Group

47 Přístroje pro experimentální měření Rychlé snímače tlaku XTL- 123 M, rychlost snímání 175 khz, přesnost 0.1 %, výrobce Kulite Snímače tlaku D 2610, přesnost 0.1 %, výrobce JSP Industrial Controls Absolutní a diferenční snímače tlaku, přesnost 0.025%, výrobce Rosemount Vlhkoměr H8D, výrobce AHLBORN Průtokoměr, přesnost 0.1 l/min, max. průtok 300 l/min, výrobce IFM Eletronic Howden Group

48 Instalované sondy Howden Group

49 Instalované sondy Howden Group

50 Konečná montáž průtočné části Howden Group

51 Konečná montáž, vývody měření Howden Group

52 Sledování průběhu měření Howden Group

53 Přestavba zkušebního zařízení pro měření Přestavba zkušebního dmychadla: Odpojení měření Demontáž výtlačného potrubí Demontáž sací části Rozpůlení tělesa Otočení vrchní části skříně Vyjmutí a rozebrání mezistěn Demontáž sond Howden Group

54 Vyhodnocení výsledků měření Vyhodnocení klíčových parametrů stupně stlačení, vnitřní příkon, účinnost apod. Howden Group

55 Zpracování výsledků měření Vytvoření podkladů pro návrh kompresoru na základě fyzikální podobnosti Interní návrhový SW Návrh RTK Howden Group

56 Publikace výsledků Konference Turbostroje a Experimental Fluid Mechanics Setkání uživatelů výpočetních SW ANSYS a NUMECA Tematický časopis společnosti Howden CFD Newsletter Syka, T., Luňáček, O.: Numerical simulation of radial compressor stage; Mezinárodní konference Experimental Fluid Mechanics 2012, Hradec Králové, ISBN , 4s Syka, T., Luňáček, O.: Vliv geometrických úprav na účinnost lopatkového stroje; Konference Turbostroje 2013, Praha, ISBN , 6s Luňáček, O.: Optimalizace parametrů radiálních kompresorových stupňů; Konference Turbostroje 2013, Praha, ISBN , 10s Luňáček, O.: Compressor Stages Family Development; CFD Newsletter, Issue 03, 2s Howden Group

57 Náklady na řešení projektu Celkové náklady na projekt vývoje nové řady stupňů přesahují 100 mil. Kč Zkušební zařízení bylo vybudováno v rámci programu Posílení kapacity společnosti ČKD NOVÉ ENERGO, a.s. pro vývoj a testování odstředivých kompresorů, programu Potenciál vládní agentury pro podporu podnikání a investic Czechinvest Vývoj nové řady stupňů je podporován Ministerstvem průmyslu a obchodu ČR v programu TIP, projekt Optimalizace parametrů radiálních kompresorových stupňů je řešen v období Howden Group

58 Howden ČKD Compressors Contact Information Howden ČKD Compressors s. r. o. Klečákova Prague 9 Czech Republic Tel.: Fax: info@howden.com Howden Group

59 Thank You Howden Group 2013
